Type de produit	Encodeur rotatif incrémental
Marque	OMRON
Modèle	E6C2-C
Résolution (impulsions/tour)	De 10 à 2000 impulsions/tour selon la référence
Type de sortie	NPN collecteur ouvert, PNP collecteur ouvert, tension NPN, driver de ligne, complémentaire
Tension d'alimentation	5 à 24 Vc.c. selon le modèle
Indice de protection	IP64F (étanche aux gouttes et à l'huile)
Résistance de l'arbre	Radiale : 80 N, Axiale : 50 N
Protection contre les courts-circuits	Oui
Disque métallique	Oui, pour une meilleure résistance aux chocs
Sortie câble	Sortie câble pour installation simplifiée
Câble	Blindé en PVC étanche à l'huile, diamètre 5 mm, 5 conducteurs (8 pour driver de ligne)
Accessoires disponibles	Coupleurs, brides, étrier de fixation
Normes	Construction conforme aux normes IP64F
Applications	Automatisation industrielle, contrôle de position et de vitesse
Entretien	Aucune pièce nécessitant un entretien régulier ; nettoyer avec un chiffon doux et sec si nécessaire
Sécurité	Protection contre les courts-circuits de sortie et robustesse mécanique
Informations générales	Notice disponible au format PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - E6C2-C OMRON

Quelle est la résolution maximale de l'encodeur E6C2-C ?

La résolution maximale est de 2000 impulsions par tour pour certains modèles (ex. E6C2-CWZ6C 2000P/R). Cependant, le texte précise que l'E6C2-C standard peut atteindre 600 impulsions/tour maximum.

Quelles sont les tensions d'alimentation disponibles ?

L'encodeur peut être alimenté en 5 à 24 Vc.c. selon le modèle. Par exemple, les sorties NPN collecteur ouvert fonctionnent en 5 à 24 Vc.c., tandis que les sorties PNP nécessitent 12 à 24 Vc.c.

Comment choisir entre les types de sortie NPN et PNP ?

Le choix dépend de votre système de contrôle. La sortie NPN est courant pour les automates asiatiques, tandis que le PNP est plus courant en Europe. Vérifiez la logique de votre entrée.

L'encodeur est-il étanche ?

Oui, il est conforme à la norme IP64F, ce qui signifie qu'il est protégé contre les projections d'eau et les huiles.

Quelle est la force maximale supportée par l'arbre ?

L'arbre résiste à une charge radiale de 80 N et une charge axiale de 50 N.

Comment câbler l'encodeur ?

Le câble blindé comporte 5 conducteurs (ou 8 pour les drivers de ligne). Référez-vous au schéma de câblage dans la notice PDF. Généralement, le brun est pour l'alimentation, le bleu pour le 0V, et les autres pour les signaux de sortie.

Quels accessoires sont disponibles pour cet encodeur ?

Les accessoires incluent des coupleurs (E69-C06B, E69-C68B), des brides (E69-FCA, E69-FCA02, etc.) et un étrier de fixation (E69-2).

Est-il possible d'utiliser cet encodeur avec un Arduino ?

Oui, à condition de respecter les niveaux de tension. Les modèles en 5 Vc.c. ou 5 à 12 Vc.c. sont compatibles avec Arduino. Utilisez un diviseur de tension si nécessaire pour les sorties 24 V.

Comment nettoyer l'encodeur ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les solvants agressifs qui pourraient endommager le joint d'étanchéité.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com en cliquant sur le bouton de téléchargement.

MODE D'EMPLOI E6C2-C OMRON

Robuste et simple

• Construction étanche aux gouttes et à l'huile, en conformité avec les normes IP64F.
• Arbre résistant à de fortes charges (80 N dans la direction radiale, 50 N dans la direction axiale).
• Protection contre les courts-circuits de sortie.
• Encombrement réduit et installation simplifiée grâce à la sortie câble à.
• Résistance aux chocs renforcée par un disque métallique. E6C2-C : 600 impulsions / tour maxi.

Informations pour la commande

Codeurs

	Tension d'alienation	Type de sortie	Résolution (impulsions / tour)	Référence
Modèle standard	5 à 24 Vc.c.	Sortie NPN collecteur ouvert	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ6C
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
	12 à 24 Vc.c.	Sortie PNP collecteur ouvert	100, 200, 360, 500, 600	E6C2-CWZ5B
			1 000, 2 000
	5 à 12 Vc.c.	Sortie tension NPN	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ3E
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
	5 Vc.c.	Sortie Driver de ligne	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ1X
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
Modèle résistant Arbre8 mm de dia.	12 à 24 Vc.c.	Sortie complémentaire	100, 200	E6C3-CWZ5GH
			300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000, 2 048, 2 500, 3 600
	5 à 12 Vc.c.	Sortie tension NPN	100, 200	E6C3-CWZ3EH
			300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000, 2 048, 2 500, 3 600

Remarque : Pour passer une commande, ajouter la résolution (impulsions / tour, P / R) à la fin de la référence. Par exemple, E6C2-CWZ6C 100P / R.

Accessoires (à commander séparément)

	Référence	Codeurs rotatifs utilisables	Remarques
Coupleur	E69-C06B	E6C2-CWZ□	---
	E69-C68B	E6C3-CWZ□/□H	Diamètre des extrémités: 6 à 8 mm
	E69-C06M	E6C2-CWZ□	Construction métallique
	E69-C08B	E6C3-CWZ□H	---
Brides	E69-FCA	E6C2-CWZ□
	E69-FCA02
	E69-FCA03	E6C3-CWZ□H
	E69-FCA04
Etrier de fixation	E69-2	---	Fourni avec les brides E69-FCA02 et E69-FCA04.

Codeurs

Standard

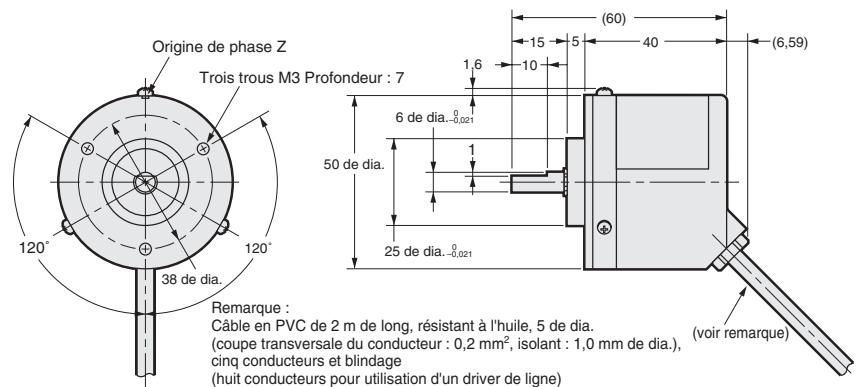

E6C2-CWZ

Modèle robuste à arbre

de 8 mm de diamètre.

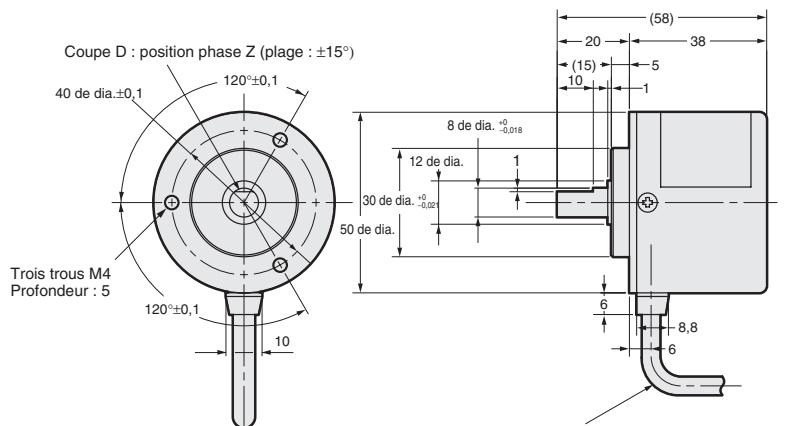

E6C3-CWZ□H

Câble blindé en PVC étanche à l'huile de 5 mm de diamètre et 5 conducteurs

(8 conducteurs pour les drivers de ligne)

(coupe transversale du conducteur: 0,2mm²; diamètre de l'isolant: 1,1 mm)

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. F01E-FR-01
