MODE D'EMPLOI E5AN OMRON

Fonction améliorée de précision d'indication et de maintenance préventive

• Précision d'indication Entrée thermocouple : ±0,3 % de PV (modèles précédents : ±0,5 %) Entrée Pt : ±0,2 % de PV (modèles précédents : ±0,5 %) Entrée analogue : ±0,2 % pleine échelle (modèles précédents : ±0,5 %)
• Une fonction d'affichage d'état PV/SV peut être réglée pour indiquer alternativement la valeur PV ou SV et l'état du régulateur de température (auto/manuel, RUN/STOP et alarmes).
• Maintenance préventive pour les relais utilisant un compteur sortie de contrôle ON/OFF.
• Affichage à trois niveaux affichant simultanément les valeurs de PV, SV et MV.
• Opération à une touche à l'aide de la touche PF pouvant être affectée à auto/ manuel, RUN/STOP ou d'autres fonctions

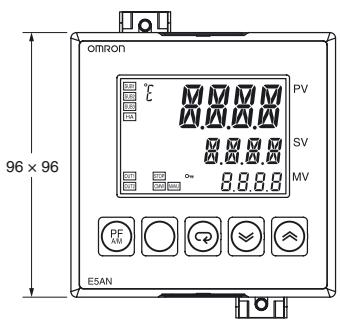

96× 96 mm E5AN

48× 96mm E5EN

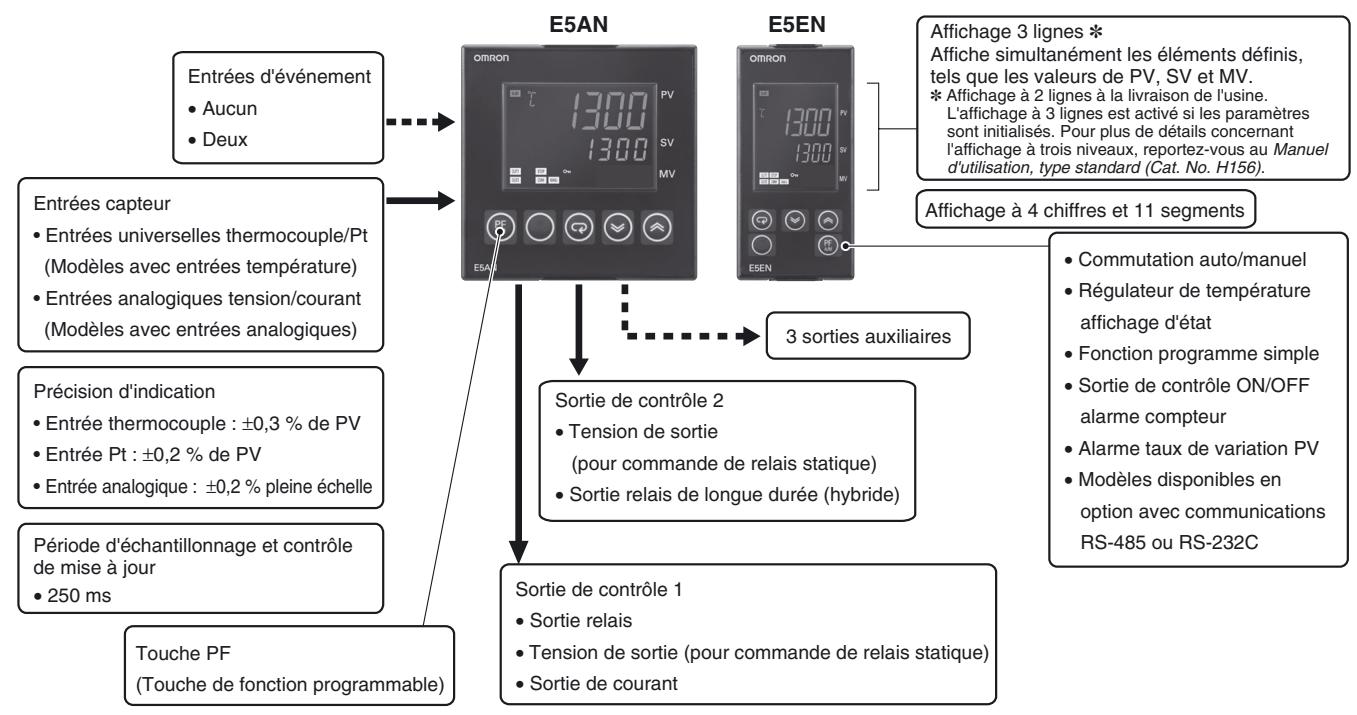

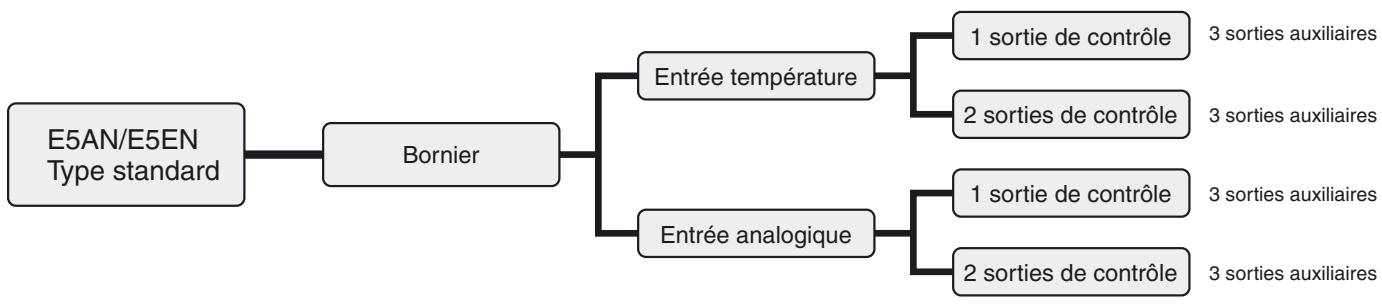

Principales fonctions d'e/s

Ct t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t h

Manuel d'utilisation des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H156)

Manuel d'utilisation des communications des réguleurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H158)

Remarque : tous les modèles peuvent être utilisés pour le contrôle Chaud, Froid et Chaud/Froid.

Légende des références régulateurs

1. Sortie de contrôle 1

R: Sortie relais Q: Tension de sortie (pour commande de relais statique) C: Sortie courant

1. Sorties auxiliaires

3 : Trois sorties

1. Dysfonctionnement de l'élément chauffant/du relais statique, Sortie de contrôle 2 ou Alimentation externe pour ES1B

Vide: Aucun Q: Sortie de contrôle 2 (Sortie tension pour commande de relais statique) Y: Sortie relais longue durée (hybride) H: Détection de dysfonctionnement de l'objet chauffant/du relais statique/surintensité de l'objet chauffant (CT1) HH: Détection de dysfonctionnement de l'objet chauffant/du relais statique/surintensité de l'objet chauffant (Pour applications élément chauffant triphase, 2x CT) P: Alimentation du capteur

1. Option

M: Possibilité de monter une carte en option

1. Type d'entrée

T : Entrée universelle thermocouple/thermomètre à résistance platine L : Entrée analogue tension/courant

1. Tension d'alimentation

Tension d'alimentation: 100 à 240 Vc. a.

D: 24 Vc. a./Vc. c.

1. Cache-bornes

-500 : Avec cache-bornes

1. Version

N: Uniquement disponible pour les modèles fabriqués après janvier 2008 (Boîtier signalé par N6).

Remarque: couleur de boîtier: noir. Blanc/argenté disponible sur demande.

Cartes optionnelles

1. Fonction

EN01: Communication RS-232C

EN03: Communication RS-485

AKB: Entrée événement

E5AN Régulateurs avec borniers

Taille	Cou-leur du boi-tier	Tension d'alimentation	Type d'entrée	Sorties auxiliaires	Sortie de contrôle 1	Fonctions			Modèle
						Alarme de l'élement chauf-fant	Alimentation du capteur	Sortie de contrôle 2
96 x 9696 x 96 x 78(LxHxP)	Noir	100 à 240 Vc.a.	Thermocouple ou thermomètre à résistance platine	3	Sortie relais				E5AN-R3MT-500-N
					Sortie tension(pour commande de relais statique)				E5AN-Q3MT-500-N
					Sortie courant				E5AN-C3MT-500-N
					Sortie relais	Mono-phased			E5AN-R3HMT-500-N
					Sortie tension(pour commande de relais statique)	Mono-phased			E5AN-Q3HMT-500-N
					Sortie relais	Triphasé			E5AN-R3HHMT-500-N
					Sortie tension(pour commande de relais statique)	Triphasé			E5AN-Q3HHMT-500-N
					Sortie relais			Sortie tension	E5AN-R3QMT-500-N
					Sortie tension(pour commande de relais statique)			Sortie tension	E5AN-Q3QMT-500-N
					Sortie courant			Sortie tension	E5AN-C3QMT-500-N
					Sortie relais			Sortie relais longue durée	E5AN-R3YMT-500-N
					Sortie tension(pour commande de relais statique)				E5AN-Q3YMT-500-N
					Sortie courant				E5AN-C3YMT-500-N
					Sortie relais		Alimentation du capteur		E5AN-R3PMT-500-N
					Sortie tension(pour commande de relais statique)		Alimentation du capteur		E5AN-Q3PMT-500-N
		Analogique (tension/courant)	3	Sortie relais					E5AN-R3ML-500-N
				Sortie tension(pour commande de relais statique)					E5AN-Q3ML-500-N
				Sortie courant					E5AN-C3ML-500-N
				Sortie relais	Mono-phased				E5AN-R3HML-500-N
				Sortie tension(pour commande de relais statique)	Mono-phased				E5AN-Q3HML-500-N
				Tension de sortie(pour commande de relais statique)				Sortie relais longue durée	E5AN-Q3YML-500-N
		24 Vc.a/Vc.c.	Thermocouple ou thermomètre à résistance platine	3	Sortie relais				E5AN-R3MTD-500-N
					Sortie tension(pour commande de relais statique)				E5AN-Q3MTD-500-N
					Sortie courant				E5AN-C3MTD-500-N
					Sortie relais	Mono-phased			E5AN-R3HMTD-500-N
					Sortie tension(pour commande de relais statique)	Mono-phased			E5AN-Q3HMTD-500-N
					Sortie relais	Triphasé			E5AN-R3HHMTD-500-N
					Sortie tension(pour commande de relais statique)	Triphasé			E5AN-Q3HHMTD-500-N

Remarque : Alarme de l'élément chauffant = détection de dysfonctionnement de l'élément chauffant + court-circuit du relais statique + surintensité du relais statique Remarque : Ajouter la tension d'alimentation au modèle pour compléter la référence (c.-à-d. E5AN-R3MT-500-N AC100-240 ou E5AN-R3MTD-500-N AC/DC24)

E5EN Régulateurs avec borniers

Taille	Cou-leur du boîtier	Tension d'alimentation	Type d'entrée	Sorties auxiliaires	Sortie de contrôle 1	Fonctions			Modèle
						Alarme de l'élement chauf-fant	Alimentation du capteur	Sortie de contrôle 2
48 x 9648 x 96 x 78(LxHxP)	Noir	100 à 240 Vc.a.	Thermocouple ou thermomètre à résistance platine	3	Sortie relais				E5EN-R3MT-500-N
					Sortie tension(pour commande de relais statique)				E5EN-Q3MT-500-N
					Sortie courant				E5EN-C3MT-500-N
					Sortie relais	Mono-phasé			E5EN-R3HMT-500-N
					Sortie tension(pour commande de relais statique)	Mono-phasé			E5EN-Q3HMT-500-N
					Sortie relais	Triphasé			E5EN-R3HHMT-500-N
					Sortie tension(pour commande de relais statique)	Triphasé			E5EN-Q3HHMT-500-N
					Sortie relais			Sortie tension	E5EN-R3QMT-500-N
					Sortie tension(pour commande de relais statique)			Sortie tension	E5EN-Q3QMT-500-N
					Sortie courant			Sortie tension	E5EN-C3QMT-500-N
					Sortie relais			Sortie relais longue durée	E5EN-R3YMT-500-N
					Sortie tension(pour commande de relais statique)				E5EN-Q3YMT-500-N
					Sortie courant				E5EN-C3YMT-500-N
					Sortie relais		Alimentation du capteur		E5EN-R3PMT-500-N
					Sortie tension(pour commande de relais statique)		Alimentation du capteur		E5EN-Q3PMT-500-N
		Analogique (tension/courant)	3	Sortie relais					E5EN-R3ML-500-N
				Sortie tension(pour commande de relais statique)					E5EN-Q3ML-500-N
				Sortie courant					E5EN-C3ML-500-N
				Sortie relais	Mono-phasé				E5EN-R3HML-500-N
				Sortie tension(pour commande de relais statique)	Mono-phasé				E5EN-Q3HML-500-N
				Tension de sortie(pour commande de relais statique)				Sortie relais longue durée	E5EN-Q3YML-500-N
		24 Vc.a/Vc.c.	Thermocouple ou thermomètre à résistance platine	3	Sortie relais				E5EN-R3MTD-500-N
					Sortie tension(pour commande de relais statique)				E5EN-Q3MTD-500-N
					Sortie courant				E5EN-C3MTD-500-N
					Sortie relais	Mono-phasé			E5EN-R3HMTD-500-N
					Sortie tension(pour commande de relais statique)	Mono-phasé			E5EN-Q3HMTD-500-N
					Sortie relais	Triphasé			E5EN-R3HHMTD-500-N
					Sortie tension(pour commande de relais statique)	Triphasé			E5EN-Q3HHMTD-500-N

Remarque : Alarme de l'élément chauffant = détection de dysfonctionnement de l'élément chauffant + court-circuit du relais statique + surintensité du relais statique Remarque : Ajouter la tension d'alimentation au modèle pour compléter la référence (c.-à-d. E5EN-R3MT-500-N AC100-240 ou E5EN-R3MTD-500-N AC/DC24)

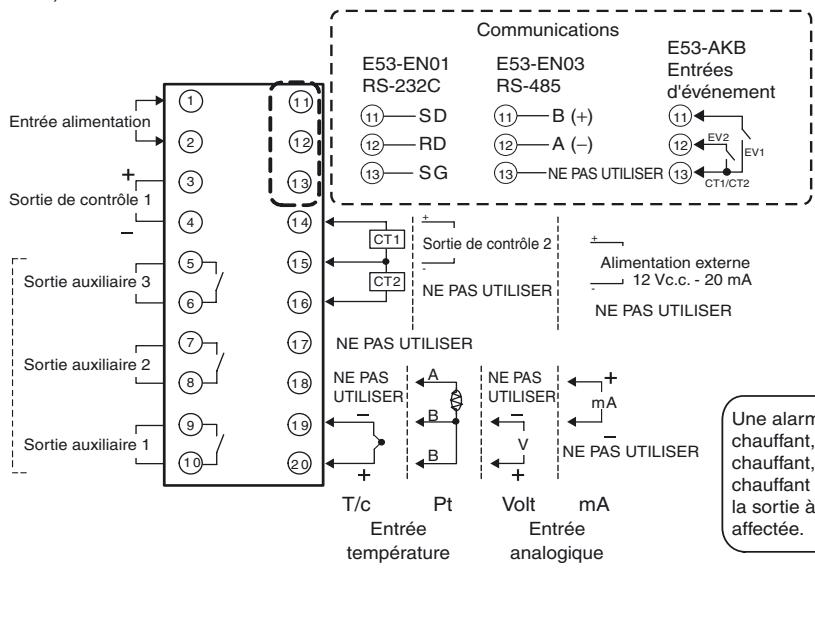

Cartes optionnelles

Nom	Fonction	Modèle
Carte de communication	Communication RS-232C	E53-EN01
	Communication RS-485	E53-EN03
Carte d'entrée événement	2 entrées d'événement	E53-AKB

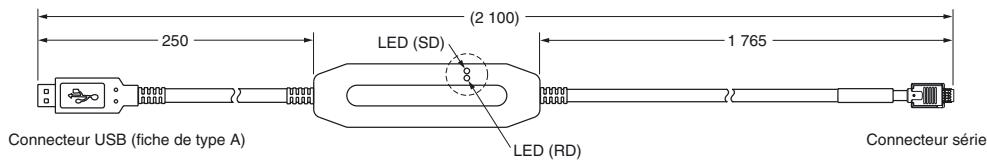

Accessoires (à commander séparément) Câble de conversion USB-série

Modèle

E58-CIFQ1

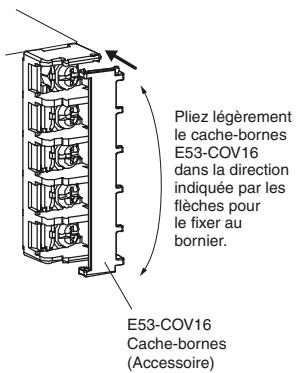

Cache-bornes

Modèles connectables	Modèle
E5AN	E53-COV16
E5EN

Remarque : Le cache-bornes est fourni avec les modèles E5EN/AN-□□□-500.

Joint étanche

Modèle connectables	Modèle
E5AN	Y92S-P4
E5EN	Y92S-P5

Remarque: Le régulateur est fourni avec un joint étanche.

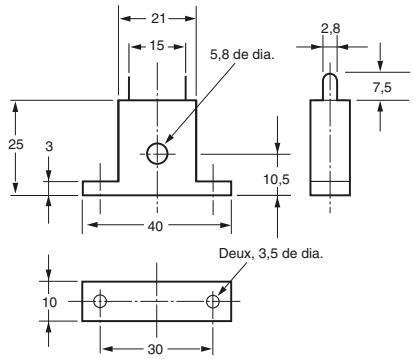

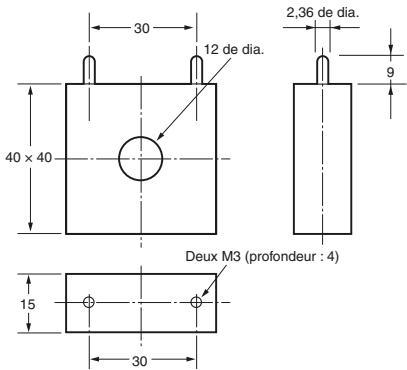

Transformateurs de courant (TC)

Diamètre du trou	Modèle
5,8 de dia.	E54-CT1
12,0 de dia.	E54-CT3

Logiciel de support CX-Thermo

Modèle

EST2-2C-MV4

Valeurs nominales

Tension d'alimentation		Pas de D dans le numéro de modulo : 100 à 240 Vc.a., 50/60 Hz D dans le numéro de modulo : 24 Vc.a., 50/60 Hz, 24 Vc.c.
Plage de tension de fonctionnement		85 % à 110 % de la tension d'alimentation nominale
Consommation électriche		100 à 240 Vc.a.: 10 VA 24 Vc.a./Vc.c.: 5,5 VA (24 Vc.a.)/4 W (24 Vc.c.)
Entrée de capteur		Modéles avec entrées température Thermocouple: K, J, T, E, L, U, N, R, S, B, W ou PL II Thermométrie à résistance platine: Pt100 ou JPt100 Capteur de température infrarouge: 10 à 70°C, 60 à 120°C, 115 à 165°C, ou 140 à 260°C Entrée tension: 0 à 50 mV
		Modéles avec entrées analogiques Entrée de courant: 4 à 20 mA ou 0 à 20 mA Entrée tension: 1 à 5 V, 0 à 5 V ou 0 à 10 V
Impédance d'entrée		Entrée de courant: 150 Ω max., entrée de tension: 1 MΩ min. (Utilisez une connexion 1:1 lors de la connexion du ES2-HB.)
Mode de contrôle		Régulation ON/OFF ou 2 boucles PID (avec réglage automatique)
Sortie de contrôle	Sortie relais	SPST-NO, 250 Vc.a., 5 A (charge résistive), durée de vie électriche: 100 000 opérations, charge minimale applicable: 5 V, 10 mA
	Sortie tension (pour commande de relais statique)	Tension de sortie: 12 Vc.c. ±15 % (PNP), courant de charge max.: 40 mA, avec circuit de protection contre les courts-circuits: courant de charge max. de 21 mA pour sortie de contrôle 2
	Sortie courant	4 à 20 mA c.c./0 à 20 mA c.c., charge: 600Ω max., résolution: env. 10 000
	Sortie relais longue -durée	SPST-NO, 250 Vc.a., 3 A (charge résistive), durée de vie électriche: 1 000 000 opérations, tension d'alimentation de charge: 75 à 250 Vc.a. (les charges c.c. ne peuvent pas être connectées.), charge minimum applicable: 5 V, 10 mA, courant de fuite: 5 mA max. (250 Vc.a., 60 Hz)
Sortie auxiliaire	Nombre de sorties	3
	Caracteristicques de sortie	Sortie relais: SPST-NO, 250 Vc.a., 3 A (charge résistive), durée de vie électriche: 100 000 opérations, charge minimale applicable: 5 V, 10 mA
Entrée d'événement	Nombre d'entrées	2
	Spécification d'entrée du contact externe	Entrée contact: ON: 1 kΩ max., OFF: 100 kΩ min.
		Entrée sans contact: ON: Tension résiduelle: 1,5 V max., OFF: Courant de fuite: 0,1 mA max.
		Flux de courant: env. 7 mA par point
Alimentation externe pour le ES1B		12 Vc.c. ±10 %, 20 mA, avec protection contre les courts-circuits
Méthode de réglage		Réglage numérique à l'aide des touches du panneau avant
Méthode d'indication		Affichage numérique à 11 segments et voyants individuels (émulation affichage à 7 segments également disponible) Hauteur des caractères: E5AN: Valeur courante (PV): 15,8 mm, SV: 9,5 mm, MV: 6,8 mm; E5EN: Valeur courante (PV): 11,8 mm, SV: 8,1 mm, MV: 5,8 mm Contenu de l'affichage à 3 niveaux: PV/SV/MV, PV/SV/SP multiple, ou reste mainien à température * Nombre de chiffres: 4 pour PV, SV et MV
Points de consigne multiples		Jusqu'à quatre points de consigne (SP0 à SP3) peuvent être enregistrés et sélectionnés au moyen d'entrées d'événement, des touches ou des communications série.
Commutateur de banque		Non pris en charge.
Autres fonctions		Sortie manuelle, régulation chaud/froid, alarme rupture de boucle, rampe SP, autres fonctions d'alme, détction dysfonctionnement élément chauffant, AT 40 %, AT 100 %, limiteur MV, filtre numérique d'entree, auto-adaptativité, décalage d'entree de température, run/stop, fonctions de protection, compteur soit de contrôle ON/OFF, extraction de la racine carrée, limite de taux de variation de MV, opérations logiques, affiche d'état PV/SV, programme simple, réglage automatique du coefficient de refroidissement
Température ambiente de fonctionnement		-10 à 55°C (sans givrage ni condensation), pour une garantie 3 ans: -10 à 50°C
Humidité ambiente de fonctionnement		25 % à 85 %
Température de stockage		-25 à 65°C (sans givrage, ni condensation)

• Affichage à 2 lignes à la livraison de l'usine. L'affichage à 3 lignes est activé si les paramètres sont initialisés (paramètres usine par défaut). Pour plus de détails concernant l'affichage à trois niveaux, reportez-vous au Manuel d'utilisation, type standard (Cat. No. H156).

Thermocouple/thermomètre à résistance platine (entrées universelles)

Type d'entrée	Thermomètre à résistance en platine					Thermocouple																Capteur de températe infrarouge					Entrée analogique
Nom	Pt100			JPt100		K		J		T		E	L	U		N	R	S	B	W	PLII	10 à 70°C	60 à 120°C	115 à 165°C	140 à 260°C	0 à 50 mV
Plage de tempéature (°C)	2300																			2300							Utilisable dans les pla-ges sui-vantes par mise à l'éché-le: -1999 à 9999 ou -199,9 à 999,9
	1800																	1700	1700
	1700
	1600
	1500
	1400
	1300					1300										1300					1300
	1200
	1100
	1000
	900							850						850
	800
	700
	600													600
	500		500,0				500,0
	400									400,0	400	400,0			400	400,0
	300																									260
	200																						120	165
	100		100,0		100,0																		90
	0			0,0	0,0												0	0	0	0	0	0	0	0	0
	-100,0							-20,0	-100	-20,0			-100
	-200,0	-199,9		-199,9		-200				-200	-199,9	-200		-200	-199,9	-200
Numéro config.	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	24	25	19	20	21	22	23

Les valeurs grises sont les valeurs par défaut. Les normes applicables aux types d'entretues sont les suivantes : K, J, T, E, N, R, S, B: JIS C 1602-1995, IEC 584-1 L: Fe-CuNi, DIN43710-1985 U: Cu-CuNi, DIN 43710-1985 W: W5Re/W26Re, ASTM E988-1990

JPT100: JIS C 1604-1989, JIS C 1606-1989

Pt100: JIS C 1604-1997, IEC 751

PL II : selon le tableau des forces électromotrices Platinel II de BASF (anciennement Engelhard)

Modèles avec entrées analogiques

Type d'entrée	Courant		Tension
Spécifications de l'entrée	4 à 20 mA	0 à 20 mA	1 à 5 V	0 à 5 V	0 à 10 V
Plage de configuration	Utilisable dans les plages suivantes par mise à l'échelle : -1999 à 9999, -199,9 à 999,9, -19,99 à 99,99 ou -1,999 à 9,999
Numéro config.	0	1	2	3	4

Les valeurs grises sont les valeurs par défaut.

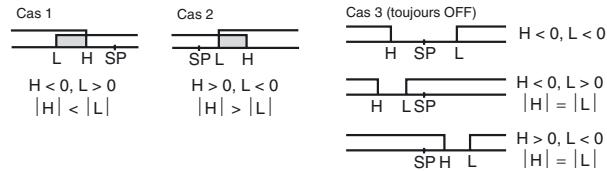

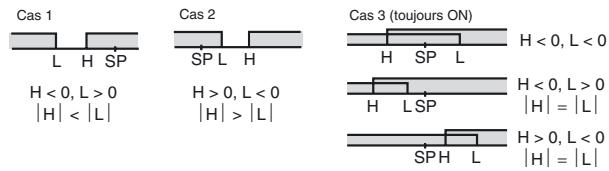

Sorties d'alarme

Chaque alarme peut être réglée séparément selon l'un des 13 types d'alarme suivants. La valeur par défaut est 2 : limite supérieure.

Les sorties auxiliaires sont affectées aux alarmes. Des temporisations ON et OFF (0 à 999 s) peuvent également être spécifiées.

Remarque : Dans le cas des modèles avec détection de dysfonctionnement de l'élément chauffant, de panne du relais statique et de surintensité de l'élément chauffant, l'alarme 1 sera une sortie de l'alarme sélectionnée à partir des types d'alarme suivants et alarmes pour dysfonctionnement de l'élément chauffant, de panne du relais statique et de surintensité de l'élément chauffant. Pour ne sortir l'alarme de dysfonctionnement d'élément chauffant, l'alarme de panne de relais statique et l'alarme de surintensité de l'élément chauffant que vers l'alarme 1, réglez le type d'alarme sur 0 (à savoir pas d'alarme).

Valeur de consigne	Type d'alarme	Fonctionnement sortie d'alarme
		Si X est positif	Si X est négatif
0	Alarme OFF	Sortie OFF
1*1	Limites supérieure et inférieure	ONOFFLHPSP	*2
2	Limites supérieure	ONOFFXSP	ONOFFSP
3	Limite inférieure	ONOFFXSP	ONOFFSP
4*1	Plage de limites supérieure et inférieure	ONOFFLHPSP	*3
5*1	Limites supérieure et inférieure avec séquence stand-by	ONOFFLHPSP	*4
6	Limites supérieure avec séquence stand-by	ONOFFXSP	ONOFFSP
7	Limite inférieure avec séquence stand-by	ONOFFXSP	ONOFFSP
8	Limites supérieure valeur absolue	ONOFF0	ONOFF0
9	Limite inférieure valeur absolue	ONOFFX0	ONOFF0
10	Limitesupérieuvelaur absolué	ONOFF0	ONOFF0
11	Limite inférieure valeur absolue avec séquence stand-by	ONOFFX0	ONOFF0
12	LBA (pour l'alarme 1 uniquement)	---
13	Alarme taux de variation PV	---

1. Si vous sélectionnez les valeurs 1, 4 ou 5, vous pouvez définir les valeurs limites inférieure et supérieure séparément pour chaque type d'alarme. Ces valeurs sont exprimées par les lettres « L » et « H » 2. Valeur de consigne : 1, alarme limite supérieure et inférieure

*3. Valeur de consigne : 4, plage limite supérieure et inférieure

*4. Valeur de consigne : 5, limite supérieure et inférieure avec séquence stand-by

Pour l'alarme de limite supérieure et inférieure décrite ci-dessus Cas 1 et 2 Toujours OFF lorsque l'hystérisis de la limite supérieure et celle de la limite inférieure se chevauchent. Cas 3: Toujours OFE

5. Valeur de consigne : 5, limite supérieure et inférieure avec séquence stand-by

Toujours OFF lorsque l'hystérésis de la limite supérieure et celle de la limite inférieure se chevauchent.

Caractéristiques

Précision d'indication		Thermocouple: (±0,3 % de la valeur indiquée ±1°C, selon la valeur la plus élevé) ±1 chiffre max. *1Thermomètre à résistance platine: (±0,2 % de la valeur indiquée ±0,8°C, selon la valeur la plus élevé) ±1 chiffre max.Entrée analogue: ±0,2 % pleine échelle ±1 chiffre max.Entrée CT: ±5 % pleine échelle ±1 chiffre max.
Précision de la sortie de transfert		±0,3 % pleine échelle max.
Influence de la températe *2		Entrée thermocouple (R, S, B, W, PL II): (±1 % de PV ou ±10°C, selon la valeur la plus élevé) ±1 chiffre max.Autres entrées de thermocouple: (±1 % de PV ou ±4°C, selon la valeur la plus élevé) ±1 chiffre max. *3
Influence de la tension *2		Thermomètre à résistance platine: (±1 % de PV ou ±2°C, selon la valeur la plus élevé) ±1 chiffre max.Entrée analogue: (±1 % pleine échelle) ±1 chiffre max.
Période d'échantillonnage d'entrée		250 ms
Hystérésis		Modèle avec entrée thermocouple/thermomètre à résistance platine (entree universelle): 0,1 à 999,9 EU (par unité de 0,1 EU) *4Modèle avec entrées analogiques: 0,01 à 99,99 % pleine échelle (par unité de 0,01 % pleine échelle)
Bande proportionnelle (P)		Modèle avec entrée thermocouple/thermomètre à résistance platine (entree universelle): 0,1 à 999,9 EU (par unité de 0,1 EU) *4Modèle avec entrées analogiques: 0,1 à 999,9 % pleine échelle (par unité de 0,1 % pleine échelle)
Temps intégral (I)		0 à 3 999 s (par unité de 1 s)
Temps dérivé (D)		0 à 3 999 s (par unité de 1 s) *5
Période de contrôle		0,5, 1 à 99 s (par unité de 1 s)
Valeur de réinitialisation manuelle		0,0 à 100,0 % (par unité de 0,1 %)
Plage de paramétrage d'alarme		-1 999 à 9 999 (la position de la virgule dépend du type d'entrée)
Effet de la résistance source du signal		Thermocouple: 0,1°C/Ω max. (100 Ω max.)Thermomètre à résistance platine: 0,1°C/Ω max. (10 Ω max.)
Résistance d'isolement		20 MΩ min. (à 500 Vc.c.)
Rigidité diélectrique		2 300 Vc.a., 50 ou 60 Hz pendant 1 minute (entre des bornes de charge différentes)
Résistan-ce aux vi-brations	Dysfonction nement	10 à 55 Hz, 20 m/s² de 10 min. chacune dans les directions X, Y et Z
	Destruction	10 à 55 Hz, 0,75 mm amplitude simple pendant 2 heures dans chacune des directions X, Y et Z
Résistan-ce aux chocs	Dysfonction nement	100 m/s², 3 fois dans chacune des directions X, Y et Z
	Destruction	300 m/s², 3 fois dans chacune des directions X, Y et Z
Poids	E5AN	Régulateur: environ 310 g, étrier de fixation: environ 100 g
	E5EN	Régulateur: environ 260 g, étrier de fixation: environ 100 g
Classe de protection		Panneau avant: IP66, boitier arrêté: IP20, bornes: IP00
Protection de la mémoire		Mémoire non volatile (nombre d'écritures: 1 000 000 fois)
Outil de configuration		CX-Thermo version 4.0 ou supérieure
Port d'ouil de configuration		Dans le bas des modères E5AN et E5EN.Un cable de conversion USB-série E58-CIFQ1 est requis pour connecter l'ordinateur au E5AN et E5EN *6
Normes	Normes approuvées	UL 61010-1, CSA C22.2 n° 1010-1
	Conformité	EN 61010-1 (IEC 61010-1): niveau de pollution 2, surintensité de catégorie II
CEM		EMI: EN 61326Puisance du champ electromagnétique des interférences par rayonnement: EN 55011 Groupe 1, classe ATension parasiteux bornes: EN 55011 Groupe 1, classe AEMS: EN 61326Immunité aux décharges électrostatiques: EN 61000-4-2Immunité au champ electromagnétique: EN 61000-4-3Immunité au bruit en créétaux: EN 61000-4-4Immunité aux perturbations émisés: EN 61000-4-6Immunité aux surtensions: EN 61000-4-5Immunité au champ magnétique de fréquence d'alimentation: EN 61000-4-8Immunité aux baissses de tension/interruption de tension: EN 61000-4-11

1. La précision des indications des thermocouples K dans la plage -200 à 1 300°C, des thermocouples T et N à une température de -100°C ou moins et des thermocouples U et L à n'importe quelle température est de ± 2^ ± 1 chiffre maximum. La précision du thermocouple B à une température maximale de 400°C n'est pas spécifiée. La précision des indications des thermocouples B dans la plage 400 à 800°C est de ± 3^ max. La précision des indications des thermocouples R et S à une température de 200°C max. est de ± 3^ ± 1 chiffre max. La précision des indications des thermocouples W est de ± 0,3 de PV ou ± 3^, selon la valeur la plus élevée, ± 1 chiffre max. La précision des indications des thermocouples PL II est de ± 0,3 de PV ou ± 2^, selon la valeur la plus élevée, ± 1 chiffre max. 2. Température ambiante : -10°C à 23°C à 55°C, plage de tension : -15 % à +10 % de la tension nominale 3. Thermocouple K à -100°C max.: ±10°C max. 4. « EU » signifie Engineering Unit (unité de mesure) et sert d'unité après la mise à l'échelle. Pour un capteur de température, l'EU est °C ou °F. *5. Lorsque le réglage robuste est activé (RT), la durée différentielle est de 0,0 à 999,9 (par unité de 0,1 s). *6. Les communications externes (RS-232C ou RS-485) et les communications par câble pour l'outil de configuration peuvent être utilisées simultanément.

Câble de conversion USB-série

Système d'exploitation utilisable	Windows 2000, XP ou Vista
Logiciel utilisable	Thermo Mini, CX-Thermo version 4.0 ou supérieure
Modèles applicables	E5AN/E5EN/E5CN/E5CN-U/E5AN-H/E5EN-H/E5CN-H
Norme d'interface USB	Conformé à la spécification USB 1.1.
Vitesse DTE	38 400 bps
Caracteristique des connecteurs	Ordinateur : USB (fiche de type A) Régulateur de température : port d'util de configuration (dans le bas du régulateur)
Alimentation	Alimentation du bus (fournie par un contrôleur hôte USB.)
Tension d'alimentation	5 Vc.c.
Courant consommé	70 mA
Température ambiente de fonctionnement	0 à 55 °C (sans givrage ni condensation)
Humidité ambiente de fonctionnement	10 % à 80 %
Température de stockage	-20 à 60 °C (sans givrage, ni condensation)
Humidité de stockage	10 % à 80 %
Altitude	2 000 m max.
Poids	Environ 100 g

Remarque: Un pilote doit être installé sur l'ordinateur. Reportez-vous aux instructions d'installation fournies dans le manuel d'utilisation du câble de conversion.

Caractéristiques techniques de communication

Ligne de transmissionmethode de connexion	RS-485 : multipointRS-232C : point à point
Communications	RS-485 (deux fils, semi-duplex) ouRS-232C
Méthode desynchronisation	Synchronisation Marche/Arrêt
Protocole	CompoWay/F, SYSWAY ou Modbus
Vitesse de transmission	1 200, 2 400, 4 800, 9 600, 19 200,38 400 ou 57 600 bps
Code de transmission	ASCII
Longueur de bits dedonnées *	7 ou 8 bits
Longueur de bits d'arrêt*	1 ou 2 bits
Détection d'erreur	Parité verticalie (aucune, paire, impaire)Sequence de vérification de trame(FCS) avec SYSWAYCaractère de contrôle par blocs (BCC)avec CompoWay/F ou CRC-16 Modbus
Contrôle de vitesse	Aucun
Interface	RS-485, RS-232C
Fonction de répétition	Aucun
Tampon decommunication	217 octets
Délai d'attentereponses communication	0 à 99 msPar défaut : 20 ms

• La vitesse de transmission, le nombre de bits de données, le nombre de bits d'arrêt et la parité verticale peuvent être réglés individuellement à l'aide du niveau de réglage des communications.

Caractéristiques nominales du transformateur de courant (à commander séparément)

Rigidité diélectrique	1 000 Vc.a. pendant 1 min
Résistance aux vibrations	50 Hz, 98 m/s2
Poids	E54-CT1 : environ 11,5 g, E54-CT3 : environ 50 g
Accessoires (E54-CT3 uniquement)	Armatures (2) Fiches (2)

Alarmes de dysfonctionnement de l'objet chauffant, alarmes de panne du relais statique et alarmes de surintensité de l'objet chauffant

Entrée CT (pour détention du courant de l'objet chauffant)	Modèles avec détention pour les éléments chauffants monophasés : une entrée Modèles avec détention pour les éléments chauffants monophasés ou triphasés : deux entrées
Courant maximum dans l'objet chauffant	50 A c.a.
Précision de l'indication du courant d'entrée	±5 % pleine échelle ±1 chiffre max.
Plage de sélection de l'alarme de dysfonctionnement d'objet chauffant *1	0,1 à 49,9 A (par unité de 0,1 A) Temps ON minimum de détention : 100 ms
Plage de configuration de l'alarme de détention de panne du relais statique *2	0,1 à 49,9 A (par unité de 0,1 A) Temps OFF minimum de détention : 100 ms
Plage de configurations de l'alarme de surintensité de l'objet chauffant *3	0,1 à 49,9 A (par unité de 0,1 A) Temps ON minimum de détention : 100 ms

1. Dans le cas des alarmes de dysfonctionnement de l'objet chauffant, le courant de l'objet chauffant est mesuré lorsque la sortie de contrôle est ON, et la sortie affectée à la fonction d'alarme 1 passée à ON si le courant de l'objet chauffant est inférieur à la valeur de consigne (c.-à-d. la valeur de détection de dysfonctionnement de l'objet chauffant). 2. Dans le cas des alarmes de panne du relais statique, le courant de l'élément chauffant est mesuré lorsque la sortie de contrôle est OFF, et la sortie affectée à la fonction d'alarme 1 passée à ON si le courant de l'élément chauffant est supérieur à la valeur de consigne (c.-à-d. la valeur de détection de panne du relais statique). 3. Dans le cas des alarmes de surintensité de l'élément chauffant, le courant de l'élément chauffant est mesuré lorsque la sortie de contrôle est ON, et la sortie affectée à la fonction d'alarme 1 passée à ON si le courant de l'élément chauffant est supérieur à la valeur de consigne (c.-à-d. la valeur de détection de surintensité de l'élément chauffant).

Courbe de durée de vie électrique des relais (valeurs de référence)

Remarque: Ne connectez pas une charge en c. c. à un régulateur disposant d'une sortie relative à longue durée.

Connexions externes

• Une sortie tension (sortie de contrôle 1, pour commande de relais statique) n'est pas isolée électriquement des circuits internes. Lorsque vous utilisez un thermocouple de connexion à la terre, ne connectez aucune borne de sortie de contrôle à la terre. Si vous connectez les bornes de sortie de contrôle à la terre, le courant de fuite provoquera des erreurs dans les valeurs de température mesurées. La sortie tension (sortie de contrôle 2, pour commande de relais statique) comporte une isolation de base pour les circuits internes.
• Consultez votre représentant Omron avant d'utiliser l'alimentation externe du ES1B à d'autres fins.

Cartes optionnelles

100 à 240 Vc. a. 24 Vc. a./Vc. c. (pas de polarité)

Sortie de contrôle 1

Sortierelais

250 Vc.a., 5 A

(charge résistive)

Sortie tension

(pour commande de)

relais statique)

12 Vcc, 40 mA

Sortie courant

0 à 20 mA c. c.

4 à 20 mA c. c.

Charge:600Ωmax

Sortie de contrôle :

Sortie tension

(pour commande de)

relais statique)

12 Vcc, 21 mA

Sortie relais longue

durée

250 Vca, 3 A

(charge résistive)

Sortie auxiliaire

1,2,3

Sorties relais

250 Vca., 3 A

(charge résistive)

Une alarme de dysfonctionnement de l'élément chauffant, une alarme de court-circuit de l'élément chauffant, une alarme de surintensité de l'élément chauffant ou une alarme d'entrée est transmise à la sortie à laquelle la fonction d'alarme 1 est affectée.

E5AN

E5EN * Affichage à 2 niveaux à la livraison de l'usine. L'affichage à 3 niveaux est activé si les paramètres sont initialisés. Pour plus de détails concernant l'affichage à trois niveaux, reportez-vous au Manuel d'utilisation, type standard (Cat. No. H156).

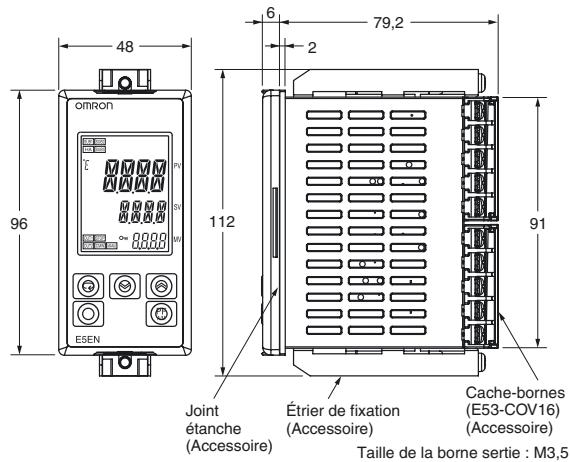

Dimensions

(Unité : mm)

E5AN

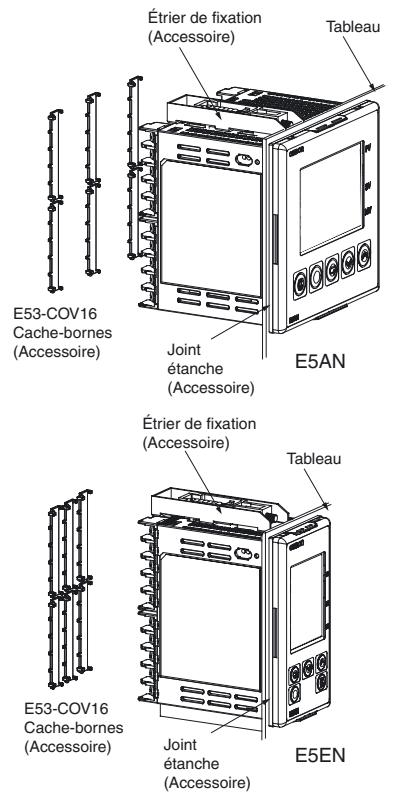

Joint étanche (Accessoire) Etrier de fixation (Accessoire) Taille de la borne série : M3,5

Monté séparément

Monté en groupe Le montage en groupe ne permet pas d'assurer l'échéance. L'épaisseur requise du panneau est comprise entre 1 et 8mm - Le montage en groupe n'est pas possible en position verticale. (maintenez l'espace de montage spécifique entre les régulateurs). - Pour monter le régulateur en version étanche, insérez la Joint étanche autour du régulateur. - Si deux régulateurs ou plus sont montés, la température ambiante ne doit pas dépasser la température autorisée spécifique.

E5EN

Monté séparation

Monté en groupe L'épaisseur recommandée du panneau est comprise entre 1 et 8 mm. - Le montage en groupe n'est pas possible en position verticale. (maintenez l'espace de montage spécifique entre les régulateurs). - Pour monter le régulateur en version étanche, insérez la Joint étanche aujourd'hui du régulateur. - Si deux régulateurs ou plus sont montés, la température ambiante ne doit pas dépasser la température autorisée spécifique.

Accessoires (à commander séparément)

Câble de conversion USB-série E58-CIFQ1

Cache-bornes E53-COV16 (Six caches fournis.)

Y92s-p4 (pour DIN 96×96)

Y92S-P5 (pour DIN 48 × 96)

En cas de perte ou de dommage, vous pouvez commander la Joint étanche séparément.

Le Joint étanche peut être utilisée pour obtenir un degré de protection IP66.

(L'environnement de fonctionnement est susceptible d'entraîner une déterioration, un rétrécissement ou un durcissement du système d'étanchéité. Il est donc conseillé d'effectuer un remplacement)

périodique pour garantir le niveau d'étanchéité spécifique dans IP66. Le moment du remplacement périodique dépend de l'environnement de fonctionnement. Veillez à confirmer ce point à votre site. On prend en général un an comme base. OMRON ne peut en aucun cas être tenu responsable du degré d'étanchéité à l'eau si le client ne procède pas au remplacement périodique.

Vous ne devez pas installer la joint d'étanchéité si une structure étanche n'est pas requise.

Transformateurs de courant

E54-CT1

E54-CT3

Accessoires E54-CT3 Armature

Exemple de connexion

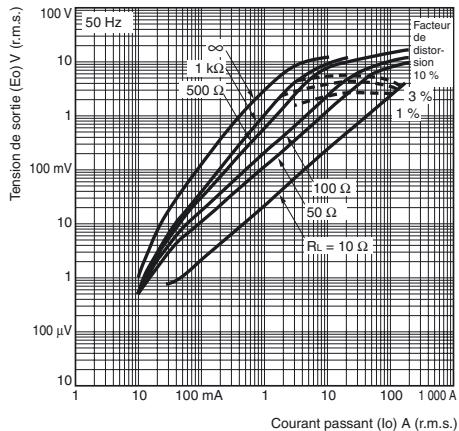

Courant passant (io) en fonction de la tension de sortie (eo) (valeurs de référence)

Courant continu maximal élément chauffant : 50 A (50/60 Hz) Nombre d'enroulements : 400+2

Résistance des enroulements: 18 ± 2

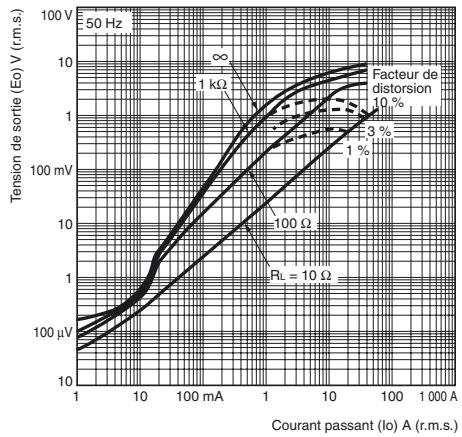

Courant passant (io) en fonction de la tension de sortie (eo) (valeurs de référence)

Courant continu maximal élément chauffant : 120 A (50/60 Hz) (Le courant continu maximal de l'élément chauffant pour un régulateur de température OMRON est de 50 A.)

Nombre d'enroulements: 400 ± 2

Résistance des enroulements: 8 ± 0,8

Fiche

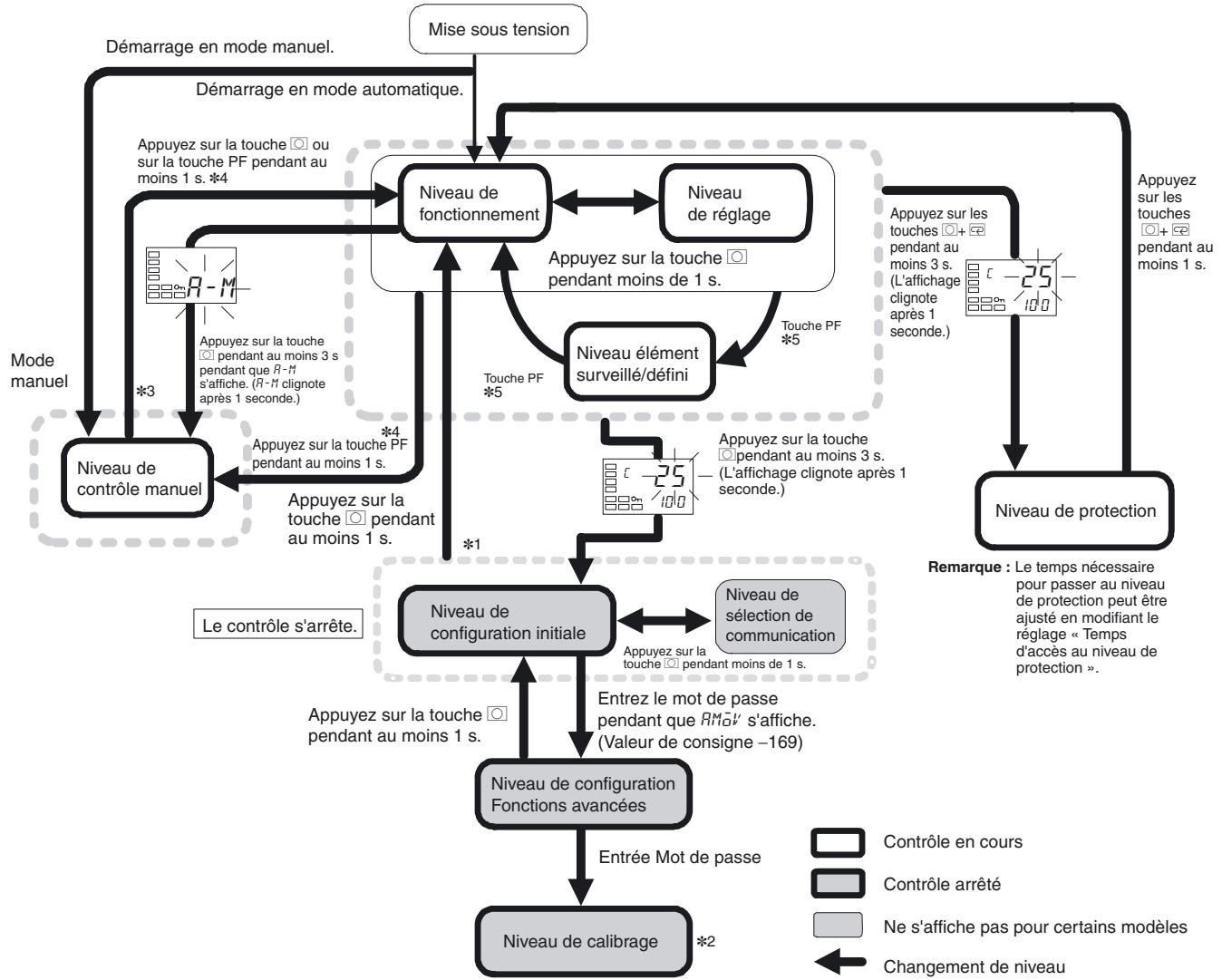

Schéma des niveaux de réglage

Ce schéma montre tous les niveaux de réglage. Pour accéder au niveau de configuration des fonctions avancées et au niveau de calibrage, vous devez entrer des mots de passe. Selon le réglage du niveau de protection et les conditions d'utilisation, certains paramètres ne s'affichent pas. Le contrôle s'interrompt lorsque vous passez du niveau de fonctionnement au niveau des réglages initiaux.

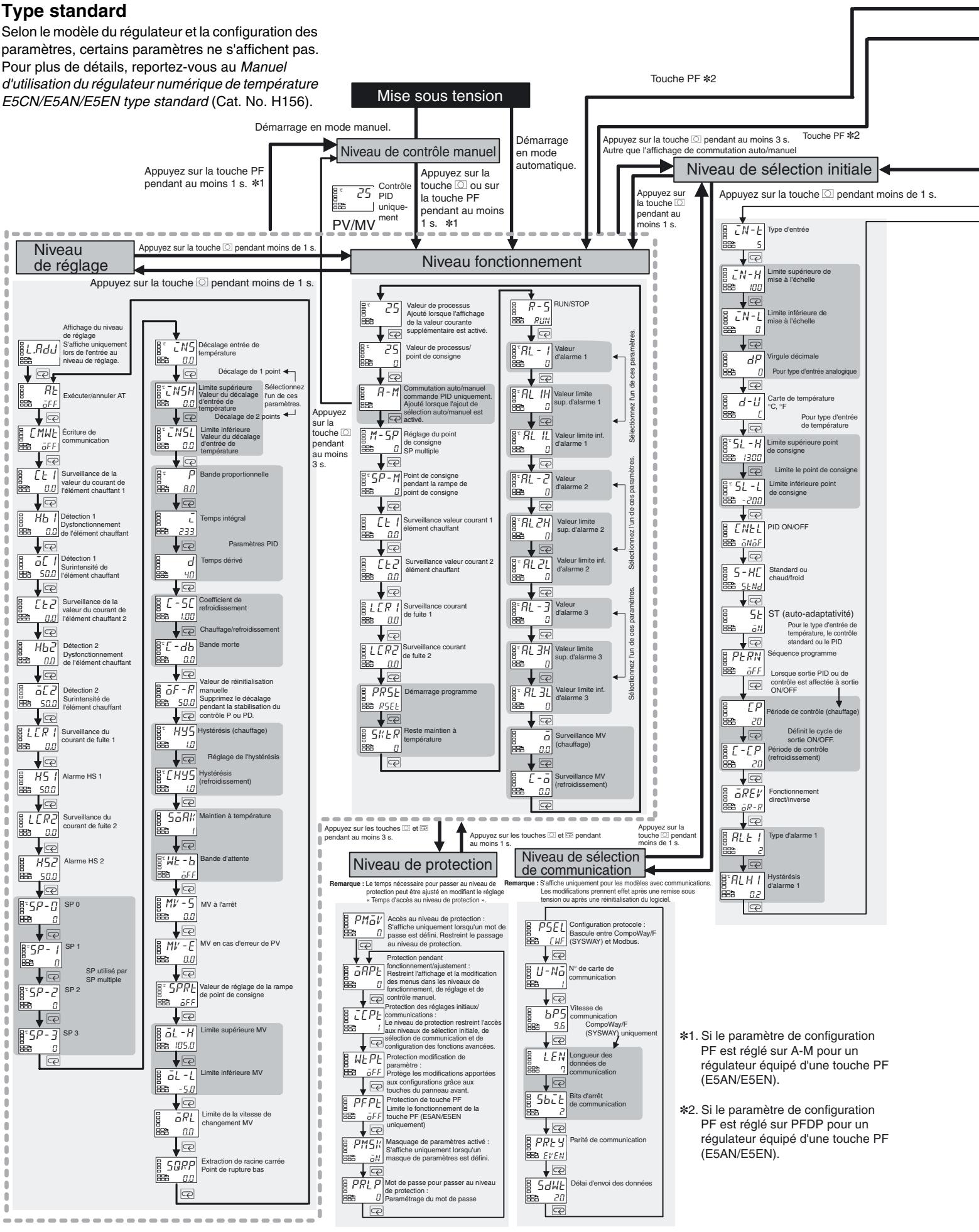

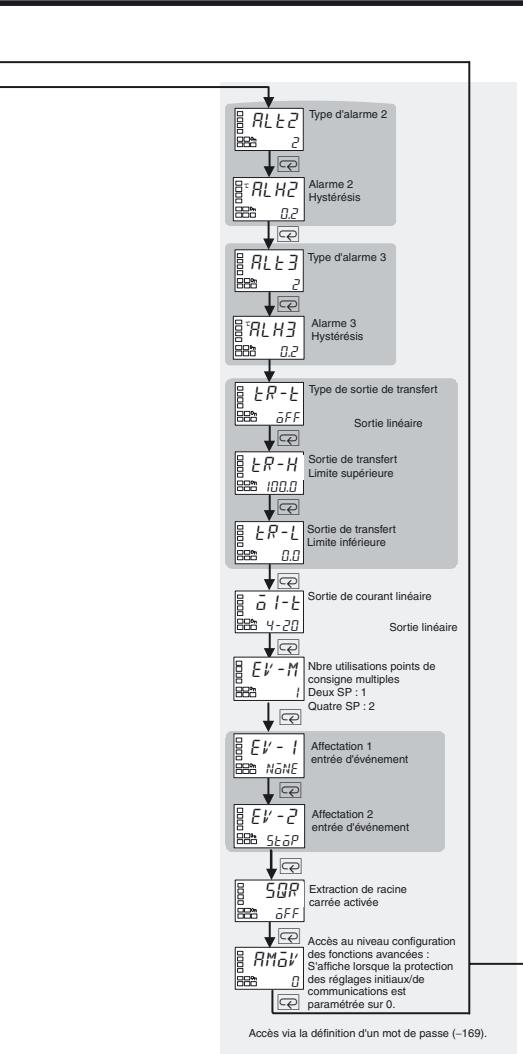

Type standard

1. Vous pouvez revenir au niveau de fonctionnement en réinitialisant le logiciel. 2. Il est impossible d'accéder à d'autres niveaux depuis le niveau de calibrage en utilisant les touches du panneau avant. Pour ce faire, il faut d'abord couper l'alimentation. 3. À partir du niveau de contrôle manuel, vous ne pouvez utiliser les touches que pour passer au niveau de fonctionnement. 4. Si le paramètre de configuration PF est réglé sur A-M pour un régulateur équipé d'une touche PF (E5AN/E5EN). 5. Si le paramètre de configuration PF est réglé sur PFDP pour un régulateur équipé d'une touche PF (E5AN/E5EN).

Affichage des erreurs (correction des erreurs)

Lorsqu'une erreur se produit, le code de l'erreur apparait sur l'affichage n°1. Prenez les mesures appropriées selon le code d'erreur affiché en vous reportant au tableau ci-dessous.

Affichage n° 1	Significa-tion	Action	État lors de l'erreur
			Sortie de contrôle	Sortie d'alarme
S.ERR (S. Err)	Erreur d'entrée *	Vérifiez le câblage des entrées pour vous assurer de l'absence de mauvais câblages, de déconnexions et de courts-circuitst et vérifiez le type d'entrée.	OFF	S'active comme au-dessus de la limite supérieure.
E333 (E333)	Erreur de convertisseur A/N	Éteignez puis rallumez l'appareil. Si l'affichage resteinchangé, le régulateur doit être réparé.Si l'affichage redevient normal, la cause probable peut être des parasites extérieurs affectant le système de commande. Vérifiez la présence de parasites extérieurs.	OFF	OFF
E I I I (E111)	Erreur mémoire	Éteignez puis rallumez l'appareil. Si l'affichage resteinchangé, le régulateur doit être réparé.Si l'affichage redevient normal, la cause probable peut être des parasites extérieurs affectant le système de commande. Vérifiez la présence de parasites extérieurs.	OFF	OFF

Remarque: Si la valeur d'entrée excède la limite d'affichage (-1 999 à 9 999) tout en étant dans la plage de contrôle, cccs s'affiche sous -1 999 et au-dessus de 9 999. Dans ces conditions, les sorties de contrôle et d'alarme fonctionnent normalement.

Pour plus de détails sur la plage de contrôle, reportez-vous au Manuel d'utilisation du régulateur numérique de température E5CN/E5AN/E5EN type standard (Cat. No. H156).

* Ces erreurs s'affichent uniquement lorsque PV/SP est affiché. Elles n'apparaissent pas dans les autres modes d'affichage.

Type standard

Selon le modèle du régulateur et la configuration des paramètres, certains paramètres ne s'affichent pas. Pour plus de détails, reportez-vous au Manuel d'utilisation du régulateur numérique de température E5CN/E5AN/E5EN type standard (Cat. No. H156).

Niveau élément surveillé/défini

Remarque : Les éléments surveillés/définis à afficher sont définis dans les paramètres Élement Surveillé/Défini 1 à 5 (niveau de configuration des fonctions avancées).

Appuyez sur la touche pendant au moins 1 s.

Niveau de configuration des fonctions avancées

Attention

Ne touchez pas les bornes lorsqu'appareil est sous tension. Risque de blessure légère causée par une électrocution.

Ne laissez pas de pièces métalliques, morceaux de fil de fer, copeaux métalliques fins ou copeaux résultat de l'installation pénétrer dans l'appareil. Électrocution, incendie ou dysfonctionnement risquent d'en résulter.

N'utilisez pas le produit dans des endroits en contact avec des gaz inflammables ou explosifs. Des blessures dues à une explosion peuvent se produire.

Ne laissez pas le câble du logiciel de programmation connecté au produit. Des parasites au niveau du câble risquent d'entraîner un dysfonctionnement.

N'utilise pas le régulateur de température ou le cable de conversion s'ils sont endommagés. Une décharge électrique ou un incendie mineur risque d'en résulter.

Ne démontez, ne modifiez ou ne réparez jamais le produit et ne touchez aucune partie interne. Des décharges électriques, incendies ou dysfonctionnements mineurs peuvent se produire.

ATTENTION - Risque d'incendie et de décharge électrique

a) Ce produit est répertorié par UL en tant qu'équipement de contrôle de processus de type ouvert. Il peut être monté dans un boîtier ne permettant pas au feu de s'échapper à l'extérieur. b) Il peut s'avérer nécessaire d'utiliser plusieurs sectionneurs pour réduire l'alimentation de l'équipement avant de procéder à l'entretien du produit. c) Les entrées de signaux sont de type SELV à énergie limitée. 1 d) Attention : pour diminuer le risque d'incendie ou de décharge électrique, n'interconnectez pas les sorties de différents circuits de classe 2. 2

Si les relais de sortie sont utilisés au-delà de leur durée de vie, les contacts risquent occasionnellement de fondre ou de brûler. Vérifiez toujours les conditions d'application et utilisez les relais de sortie dans les limites de leur charge nominale et de leur durée de vie électrique. La durée de vie des relais de sortie varie considérablement en fonction de la charge de sortie et des conditions de commutation.

Serrez les vis des bornes à un couple compris entre 0,74 et 0,90 N·m. Des vis mal serrées risquent d'entraîner un incendie.

Réglez les paramètres du produit en fonction du système de contrôle. S'ils ne sont pas régés correctement, des dysfonctionnements peuvent se produire et engendrer des dégâts matériels ou des accidents.

Un dysfonctionnement du produit peut parfois rendre les opérations de contrôle impossibles ou empêcher l'activation des alarmes, avec pour conséquence des dégâts matériels. Pour assurer la sécurité en cas de dysfonctionnement du produit, prenez les mesures de sécurité appropriées en installant par exemple un dispositif de surveillance sur une ligne distincte.

Un semi-conducteur est utilisé dans la section de sortie des relais de longue durée. Si des bruits excessifs ou une surtension sont appliqués aux bornes de sortie, un court-circuit risque de se produire. Si la sortie reste court-circuitée, un incendie risque de se déclencher en raison de la surchauffe de l'élément chauffant ou de toute autre cause. Prénez les mesures appropriées au niveau du système pour empêcher toute augmentation excessive de la température ou la propagation de l'incendie.

Prenez garde à ce qu'aucune pièce métallique ni aucun morceau de cable sectionné ne s'introduise à l'intérieur du connecteur de cable pour le logiciel de support. Des décharges électriques, un incendie ou des dommages mineurs au matériel risquent d'en résulter.

Ne laissez pas des poussières ou des saletés s'accumuler entre les broches du connecteur du câble de conversion. Le non-respect de cette mesure risque d'entraîner un incendie.

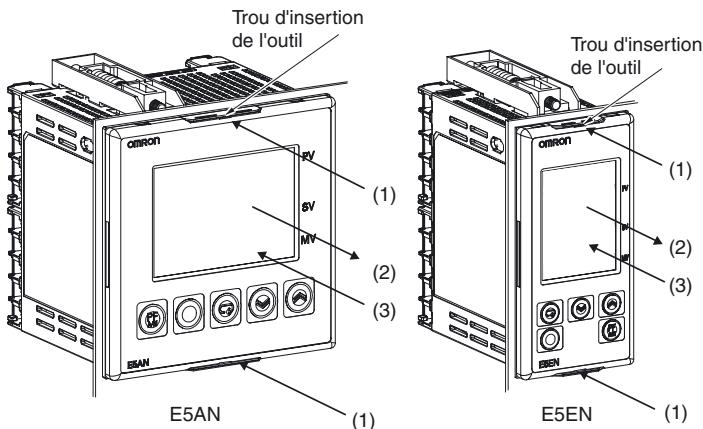

Lorsque vous insérez le corps du régulateur de température dans le boîtier, veillez à ce que les crochets haut et bas soient bien encliquetés dans le boîtier. Si le corps du régulateur de température n'est pas correctement inséré, un mauvais contact au niveau du bornier ou une résistance à l'eau réduite risque d'entraîner un incendie ou un dysfonctionnement.

Lorsque vous connectez la carte de sortie de contrôle au socle, enforcez-la jusqu'à ce qu'il n'y ait aucun espace entre la carte de sortie de contrôle et le socle. Des faux contacts au niveau des broches de connecteur risquent d'entrainer un incendie ou un dysfonctionnement.

1. Un circuit SELV est un circuit séparé de l'alimentation représentant une isolation double ou renforcée, qui ne dépasse pas 30 V r. m. s. maximum et 42,4 V ou 60 V c. c. 2. Une alimentation de classe 2 est une alimentation testée et agrée par UL comme ayant le courant et la tension de la sortie secondaire limités à des niveaux spécifiques.

*3. Le couple de serrage sur les E5CN-U est de 0,5 N·m.

Précautions d'utilisation

Prenez soin de respecter les précautions suivantes pour éviter tout dysfonctionnement ou toute conséquence négative au niveau des performances ou du fonctionnement du produit. Le non-respect de ces précautions pourrait entraîner un fonctionnement incorrect.

1. Ce produit est exclusivement conçu pour une utilisation à l'intérieur. N'utilisez pas ce produit dans les endroits suivants :
2. les endroits soumis à la chaleur directe d'appareils de chauffage;
3. les endroits exposés aux éclaboussures de liquides ou aux projections d'huile;
4. les endroits exposés à la lumière directe du soleil;
5. les endroits contenant de la poussière ou des gaz corrosifs (en particulier, le gaz sulfureux ou le gaz ammoniac);
6. les endroits soumis à des variations de température importantes;
7. les endroits exposés au givre et à la condensation;
8. les endroits soumis à des vibrations et à des chocs importants.
9. Utilisez et stockez le produit dans les plages de température et d'humidité ambiantes nominales spécifiées. Le montage groupé de deux régulates de température ou plus ou le montage superposé de régulates de température peut provoquer l'accumulation de chaleur à l'intérieur des régulates, ce qui réduira leur durée de vie. Dans ce cas, utilisez un refroidissement par ventilateurs ou par d'autres moyens de ventilation d'air pour refroidir les régulates de température.
10. Laissez un espace autour de l'appareil pour permettre à la chaleur de s'échapper. N'obstruez pas les trous d'aération de l'appareil.
11. Contrôlez le câblage et la polarité des bornes.
12. Utilisez des bornes serties de la taille spécifiée (M3.5, 7,2 mm de large ou moins) pour le câblage. Pour connecter des fils nus au bornier, utilisez des fils de cuivre solides ou torsadés de calibre AWG24 à AWG14 (ce qui correspond à une section de 0,205 à 2,081 mm²). (La longueur dénudée est comprise entre 5 et 6 mm.) Il est possible d'insérer deux fils de même section et de même type ou deux bornes serties maximum dans une seule borne.
13. Ne câblez pas les bornes qui ne sont pas utilisées.
14. Pour éviter les parasites inductifs, maintenez le câblage du bornier du produit à distance des câbles électriques, conducteurs de haute tension ou de fortes intensités. De même, ne câblez pas les lignes électriques avec le câblage du produit ni parallèlement à celui-ci. Il est conseillé d'utiliser des câbles blindés et des conduites ou fourreaux distincts. Fixez un limiteur de surtension ou un filtre antiparasite aux périphériques qui génèrent du bruit (en particulier les moteurs, transformateurs, solénoïdes, bobines magnétiques et autres équipements à composants inductifs). Si un filtre antiparasite est utilisé pour l'alimentation électrique, vérifiez d'abord la tension et le courant et fixez le filtre antiparasite le plus près possible du produit. Laissez autant d'espace que possible entre le produit et les appareils générant une haute fréquence (machines à souder haute fréquence, machines à coudre haute fréquence, etc.) ou des pointes de tension puissantes.
15. Utilisez le produit dans la plage de charge et d'alimentation nominale.
16. Assurez-vous que la tension nominale est atteinte dans les deux secondes qui suive être réinitialisée et des dysfonctions ne peuvent se produire au niveau de la sortie.
17. Pour garantir l'affichage correct de la température, assurez-vous que le régulateur de température dispose de 3
18. Lorsque vous effectuez le réglage automatique, mettez la charge (p. ex., l'élement chauffant) sous tension en même temps que le produit ou avant. Si vous allumez le produit avant de mettre la charge sous tension, le réglage automatique ne s'effectue pas correctement et les performances du contrôle ne sont pas optimales.
19. Installez un commutateur ou un disjoncteur à proximité du produit. Le commutateur ou le disjoncteur doit être placé à portée de main de l'opérateur et doit être renseigné comme étant un moyen de déconnecter l'appareil.
20. Coupez toujours l'alimentation avant de retirer l'intérieur de l'appareil. Ne touchez jamais les bornes ou composants électroniques et ne les soumettez pas à des chocs. Lors de l'insertion de l'intérieur de l'appareil, veillez à ce que les composants électroniques ne touchent pas le boitier.
21. N'utilisez pas de diluant pour peinture ou de produit chimique similaire pour le nettoyage. Utilisez de l'alcool standard.
22. Configurez le système (panneau de commande, par exemple) en gardant à l'esprit le délai de 2 secondes dont a besoin la sortie du produit après la mise sous tension.
23. La sortie peut passer à OFF lors du passage à certains niveaux. Tenez-en compte lors du contrôle.
24. Le nombre d'écritures EEPROM est limité. Utilisez donc le mode d'écriture RAM si vous écrasez fréquemment des données pendant les communications ou d'autres opérations.
25. Avant de manipuler le régulateur de température, touchez toujours du métal mis à la terre afin de décharger l'électricité statique de votre corps.
26. Ne retirez pas le bornier. Un dysfonctionnement ou une panne risquent d'en résulter.
27. Les sorties de contrôle (pour la commande de relais statique) qui consistent en sorties de tension ne sont pas isolées des circuits internes. Lorsque vous utilisez un thermocouple de connexion à la terre, ne connectez aucune borne de sortie de contrôle à la terre. (Il pourrait en résulter des erreurs de mesure de la température à cause de trajets de courant intempérants.)
28. Lors du remplacement du corps du régulateur de température, vérifie l'état des bornes. Si elles sont corrodées, des faux contacts risquent d'augmenter la température à l'intérieur du régulateur de température et de provoquer un incendie. Si les bornes sont corrodées, remplacez également le boîtier.
29. Utilisez des outils adéquats lorsque vous démontez le régulateur de contrôle en vue de la mise au rebut. Les éléments pointus à l'intérieur du régulateur peuvent provoquer des blessures.
30. Avant de connecter une carte de sortie, confirmez les spécifications et lisez attentivement les informations de la fiche technique et du manuel relatif au régulateur de température.
31. Vérifiez l'orientation des connecteurs du câble de conversion avant de brancher ce dernier. Ne forcez pas si vous ne parvenez pas à brancher un connecteur en douceur. L'application d'une force excessive risque d'endommager le connecteur.
32. Ne placez pas d'objets lourds sur le cable de conversion, ne pliez pas le cable au-delà de son rayon de courbure normal et ne tirez pas dessus avec une force excessive.
33. Ne branchez pas et ne débranchez pas le cable de conversion en cours de communications. Une erreur ou un dysfonctionnement du produit risque de se produire.
34. Assurez-vous que les composants métalliques du cable de conversion ne touchent pas les bornes d'alimentation externes.
35. Ne touchez pas les connecteurs du cable de conversion avec les mains mouillées. Une décharge électrique risque d'en résulter.
36. Avant d'utiliser les systèmes de communication infrarouge, fixez correctement l'adaptateur de montage fourni au cable pour logiciel de support. Lors de la connexion du port infrarouge du cable pour logiciel de support à l'adaptateur, introduisez le connecteur dans la ligne spécifiée. La communication risque de ne pas s'effectuer si le connecteur n'est pas correctement connecté.

Durée de vie

1. Utilisez l'appareil dans les plages de température et d'humidité suivantes :

Température : -10 à 55°C (sans givrage, ni condensation)

Humidité : 25 % à 85 %

Si le produit est installé à l'intérieur d'une carte de contrôle, la

température ambiante, y compris la température autour du produit, ne doit pas dépasser 55°C. 2. La durée de vie des appareils électroniques tels que les régulateurs de température dépend non seulement du nombre de commutations des relais, mais aussi de la durée de vie des composants électroniques. La température ambiante influe sur la durée de vie des composants : plus la température est élevée, plus la durée de vie diminue, et plus la température est faible, plus la durée de vie augmente. Ainsi, vous pouvez rallonger la durée de vie en BAISSANT LA TEMPERATURE DU RÉGULATEUR. 3. Si vous montez plusieurs régulateurs de température à l'horizontal ou à la verticale à proximité les uns des autres, la chaleur émise par les régulateurs élève la température interne et leur durée de vie diminue en conséquence. Dans ce cas, utilisez un refroidissement par ventilateurs ou par d'autres moyens de ventilation d'air pour refroidir les régulateurs de température. Toutefois, en cas d'utilisation d'un refroidissementforcé, ne pas refroidir les sections de borne seules pour éviter les erreurs de mesure.

Précision de mesure

1. Lorsque vous prolongez ou connectez le cable d'alimentation des thermocouples, veillez à bien utiliser des cables de compensation correspondant aux types de thermocouples.
2. Lorsque vous prolongez ou connectez le cable d'alimentation du thermomètre à résistance platine, utilisez des cables à résistance faible en veillant à ce que la résistance soit la même pour les trois cables.
3. Montez le produit pour qu'il soit à l'horizontal.
4. Si les mesures ne sont pas suffisamment précises, vérifie si le décalage d'entrée est réglé correctement.

Étanchéité à l'eau

La classe de protection est conforme aux indications ci-dessous. Les sections dont la classe de protection n'est pas spécifiée ou celles dont la classe est IP 0 ne sont pas étanches.

Panneau avant : IP66

Boîtier arrêté : IP20, Section bornier : IP00

(E5CN-U: Panneau avant: IP50, boîtier arrêté: IP20, bornes: IP00)

Précautions d'exploitation

1. À partir de la mise sous tension, il faut compter environ deux secondes pour que les sorties passent à ON. Tenez bien compte de ce délai lorsque vous incorporez les régulateurs de température dans un circuit de séquence.
2. Lorsque vous utilisez le réglage automatique, mettez la charge sous tension (p. ex., un élément chauffant) en même temps que le régulateur de température ou avant. Si vous mettez le régulateur de température sous tension avant de mettre la charge sous tension, le réglage automatique ne s'effectue pas correctement et les performances du contrôle ne sont pas optimales.
3. Si vous démarrez le fonctionnement après le temps de chauffe du régulateur de température, éteignez l'appareil puis rallumez-le en même temps que vous mettez la charge sous tension. (Au lieu d'éteindre puis de rallumer le régulateur de température, vous pouvez également passer du mode STOP au mode RUN).
4. Évitez d'utiliser le régulateur de température à proximité d'une radio, d'une télévision ou d'un équipement sans fil. Ces appareils peuvent générer des perturbations radio qui réduisent les performances du régulateur de température.

Autres

1. Le disque fourni avec le câble de conversion est destiné au lecteur de CD-ROM d'un ordinateur. N'essayez jamais de le lire sur un lecteur audio universel.
2. Ne branche pas et ne débranche pas le connecteur du câble de conversion de façon répétée sur une brève période de temps. L'ordinateur risque de ne pas fonctionner correctement.
3. Après avoir connecté le cable de conversion à l'ordinateur, vérifie le nombre de port COM avant d'établir des communications. L'ordinateur a besoin d'un certain temps pour reconnaître la connexion du cable. Ce délai ne signifie pas qu'il y a un problème.
4. Ne branchez pas le cable de conversion via un concentrateur USB. Vous pourriez endommager le cable de conversion.
5. N'utilisez pas de câble d'extension pour allonger le câble de conversion lors de la connexion à l'ordinateur. Vous pourriez endommager le câble de conversion.

Fixation sur un panneau

Pour un montage étanche, il faut installer la joint d'étanchéité sur le régulateur. Il n'est pas possible de garantir l'étanchéité si vous montez plusieurs régulateurs en groupe. La joint étanche n'est pas nécessaire lorsque aucune étanchéité n'est requise.

1. Insérez le E5AN/E5EN dans le trou de montage carré du panneau (épaisseur : 1 à 8 mm). Fixez les supports de montage fournis avec le produit aux rainures situées sur le haut et le bas du boîtier arrière.
2. Utilisez un rochet pour serrer les vis en haut et en bas des supports de montage petit à petit pour maintenir l'équilibre, jusqu'à ce que le rochet tourne librement.

Montage du cache-bornes

Pliquez légèrement le cache-bornes E53-COV16 pour le fixer au bornier, comme illustré dans le diagramme suivant. Le cache-bornes ne peut pas être fixé dans le sens opposé.

Retrait du régulateur de température de son boîtier

Vous pouvez retirer le régulateur de température de son boîtier pour effectuer la maintenance sans devoir défaire les fils des bornes. Cette technique est possible uniquement pour les modèles E5CN, E5AN et E5EN, pas pour les modèles E5CN-U. Contrôlez les caractéristiques du boîtier et du régulateur de température avant de déposer le régulateur de température du boîtier.

1. Insérez un tournevis plat dans les deux interstices (un en haut et l'autre en bas) pour relâcher les crochets.
2. Insérez le tournevis plat dans l'interstice entre le panneau avant et le boîtier arrêté (deux au-dessus et deux dans le bas), et utilisez-le pour faire levier et extraire légèrement le panneau avant. Tirez ensuite le panneau avant en le tenant des deux côtés. Évitez d'appliquer une pression trop forte sur le panneau.
3. Lors de l'insertion du corps du régulateur de température dans le boîtier, assurez-vous que les circuits imprimés sont parallèles, vérifiez que le joint en caoutchouc est bien en place et poussez le E5AN/E5EN vers l'arrière du boîtier jusqu'à ce qu'il se mette en place. Tout en mettant en place l'E5AN/E5EN, appuyez sur les crochets situés en haut et en bas du boîtier arrêté afin de les fixer fermement. Assurez-vous que les composants électroniques ne touchent pas le boîtier.

Précautions de câblage

• Séparez les fils d'entrée des lignes d'alimentation afin d'empêcher les parasites extérieurs.
• Utilisez des câbles de calibre AWG24 (section: 0,205 mm²) à AWG14 (section: 2,081 mm²) (longueur dénudée: 5 à 6 mm). Utilisez des cosses pour connecter les bornes.
• Serrez les vis du bornier à un couple de 0,74 à 0,90 N m ; les vis de bornier du E5CN-U doivent cependant être visées à un couple de 0,5 N m. Utilisez le type de cosses suivant pour vis M3,5.

• Ne retirez pas le bornier. Un dysfonctionnement ou une panne risque d'en résulter.

Remarques relatives à la garantie et aux applications

Prenez soit de dire et de bien comprendre ce catalogue.

Veuillez dire attentivement et vous assurer de comprendre ce catalogue avant d'acheter les produits. Consultez votre revendeur OMRON si vous avez des questions ou des commentaires.

Garantie et limitations de responsabilité

GARANTIE La garantie Omron prend en charge les défauts de matériaux ou de main-d'œuvre du produit pour une période d'un an (ou toute autre durée spécifique) à compter de la date de la vente par Omron. OMRON NE DONNE AUCUNE GARANTIE, NI NE DÉCLARE, EXPRESSSEMENT OU IMPLICITEMENT, QUE LE PRODUIT EST EXEMPT DE CONTREFAÇON, QU'IL A UNE VALEUR COMMERCIALE OU QU'IL CONVIENT A UN USAGE PARTICULARIER. TOUT ACHETEUR OU UTILISATEUR RECONNAIT QUE SEUL L'ACHETEUR OU L'UTILISATEUR PEUT DÉTERMINER SI LES PRODUITS RÉPONDENT CONVENABLEMENT À L'USED AUXQUELS ILS SONT DESTINÉS. OMRON REJETTE Toute autre GARANTIE, EXPlicitE OU INDUITE.

LIMITATIONS DE RESPONSABILITÉ OMRON NE SERA PAS TENU POUR RESPONSABLE DES DOMMAGES SPECIFIQUES, INDIRECTS, DES PERTES D'EXPLOITATION OU DES PERTES COMMERCIALES EN QUELCONQUE RAPPORT AVEC LES PRODUITS, QUE LES DOMMAGES AIENT UN FONDEMENT CONTRACTUEL, QU'ILS SOIENT FONDÉS SUR LA GARANTIE, LA NÉLGENCE OU LA STRICTE RESPONSABILITE. En aucun cas, la responsabilité d'Omron ne saurait excéder le prix de vente unitaire du produit pour lequel la responsabilité est invoquée. EN AUCUN CAS, OMRON NE SERA RESPONSABLE DE LA GARANTIE, DE LA RÉPARATION OU AUTRE DEMANDE CONCERNANT DES PRODUITS, À MOINS QUE L'ANALYSE D'OMRON NE CONFIRME QU'ILS ONT ÉTÉ MANIPULÉS, STOCKÉS, INSTALLÉS ET ENTRETENUS CORRECTEMENT ET N'ONT PAS FAIT L'OBJECTE DE CONTAMINATIONS, D'UNE UTILISATION ANORMALE OU D'UNE MAUVAISE UTILISATION OU DE MODIFICATIONS OU RÉPARATIONS INAPPROPRIÉES.

Considérations sur les applications

ADÉQUATION AU BESOIN Omron ne garantit pas la conformité de ses produits aux normes, codes ou réglementations applicables en fonction de l'utilisation des produits par le client. Il apparait à l'opérateur de prendre les mesures nécessaires pour s'assurer de l'adéquation des produits aux systèmes, machines et équipements avec lesquels ils seront utilisés. Informez-vous de toutes les interdictions d'utilisation de ce produit applicables et respectez-les. NE JAMAIS UTILISER LES PRODUITS POUR DES APPLICATIONS PRÉSENTANT DES DANGERS DE MORT OU D'ENDOMMAGEMENT DES BIENS SANS VOUS ASSURER QUE LE SYSTEME DANS SON ENSEMBLE A ÉTÉ CONÇU POUR PRENDRE EN COMPTE CES RISQUES ET QUE LES PRODUITS OMRON SONT CORRECTEMENT CALIBRÉS ET INSTALLÉS POUR L'USED PREVU DANS L'ÉQUIPEMENT OU LE SYSTEME COMPLET.

Dénégations de responsabilité

DONNÉES TECHNIQUES Les données techniques indiquées dans leprésent catalogue ne visent qu'à guider l'utilisateur et ne constituent pas une garantie. Elles représentent le résultat des tests dans des conditions d'essai d'OMron et les utilisateurs doivent les corréler aux besoin de leur application. Les performances réelles sont assujetties aux dispositions de la Garantie et des limitations de responsabilité d'OMron.

MODIFICATION DES CARACTERISTIQUES Les caractéristiques et accessoires des produits peuvent changer à tout moment pour motifs d'amélioration des produits ou pour autres raisons. Prenez contact avec votre représentant OMRON pour obtenir confirmation des caractéristiques des produits achétés.

DIMENSIONS ET POIDS Les dimensions et les poids sont nominaux et ne doivent pas été utilisés à des fins de fabrication, même si les tolérances sont indiquées.

Multiplez par 0,03937 pour convertir des millimètres en pouces. Multiplez par 0,03527 pour convertir des grammes en onces.

Le produit étant sans cette amélioration, ces caractéristiques peuvent être modifiées sans préavis.

FRANCE

Omron Electronics S. A. S.

14, rue de Lisbonne

93110 ROSNY SOUS BOIS

N°Indigo

316 853 332 R. C. S. BOBIGNY

Tel: [phone]

Fax: [phone]

www.industrial.omron.fr

BELGIQUE

Omron Electronics N. V./S. A.
