D4F - Interrupteur à pression OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur à pression de sécurité
Marque	OMRON
Modèle	D4F
Poids	Environ 190 g à 220 g selon modèle et longueur de câble
Indice de protection	IP67 (EN60947-5-1)
Durée de vie mécanique	10 000 000 opérations minimum
Durée de vie électrique	1 000 000 opérations minimum (4 mA / 24 Vcc, 4 circuits)
Vitesse de fonctionnement	1 mm/s à 0,5 m/s
Fréquence de fonctionnement mécanique	120 opérations/minute
Fréquence de fonctionnement électrique	30 opérations/minute
Résistance d'isolement	100 MΩ minimum (500 Vcc)
Résistance de contact initiale	300 mΩ max. (câble 1 m), 500 mΩ max. (3 m), 700 mΩ max. (5 m)
Tension nominale	125-250 V c.c. / c.a.
Courant nominal	0,27 à 2,5 A selon la tension et le type de charge
Rigidité diélectrique	Uimp 2,5 à 4 kV (EN60947-5-1)
Température de fonctionnement	-30°C à 70°C (sans givrage)
Humidité ambiante	95% max.
Fonctions principales	Interrupteur de sécurité à ouverture directe des contacts NF, haute sensibilité (angle de réaction 6°), disponible avec 2 ou 4 contacts (NF/NO), mécanisme d'ouverture directe certifié EN60947-5-1
Sécurité	Conforme directives CE (Machines, Basse tension), homologations TÜV, UL, CSA. Utiliser contacts NF pour circuits d'arrêt d'urgence. Fixation par vis unidirectionnelles recommandée.
Entretien	Contrôles périodiques, éviter huile/eau, ne pas démonter, ne pas utiliser comme butoir
Pièces détachées et réparabilité	Contacter le distributeur Omron pour toute pièce détachée ou réparation
Informations générales	Volume réduit au quart du module standard Omron. Actionneur à levier ou plongeur, réglable par pas de 9°. Câbles disponibles en 1, 3, 5 m, sortie horizontale ou verticale.

FOIRE AUX QUESTIONS - D4F OMRON

Quels sont les modèles disponibles pour l'interrupteur D4F ?

Les modèles D4F se déclinent en fonction du type d'actionneur (levier à galet ou plongeur à galet), de la longueur de câble (1, 3, 5 m), du sens du câble (horizontal ou vertical) et du nombre de contacts (2 ou 4). Par exemple, le D4F-120-1R correspond à un levier à galet, câble 1 m horizontal, contact 1NF/1NO. Consultez la liste des références dans la notice.

Quelle est la différence entre les contacts NF et NO ?

Les contacts NF (normalement fermés) sont ouverts lors de l'actionnement et sont utilisés dans les circuits de sécurité avec mécanisme d'ouverture directe. Les contacts NO (normalement ouverts) se ferment lors de l'actionnement et servent de contacts auxiliaires. Sur le D4F, seuls les contacts NF possèdent la fonction d'ouverture directe certifiée.

Comment choisir la longueur de câble ?

Le D4F est disponible avec des câbles de 1 m, 3 m ou 5 m. Le choix dépend de la distance entre l'interrupteur et le point de raccordement. Pour une flexibilité maximale, vous pouvez également opter pour un sens de sortie horizontal (R) ou vertical (D).

Quelles sont les conditions de fonctionnement recommandées ?

Le D4F doit être utilisé à l'intérieur, à une température de -30°C à 70°C et une humidité maximale de 95% (sans condensation). Évitez les environnements avec gaz corrosifs, fortes vibrations, poussières ou projections d'huile/eau. L'indice IP67 garantit une protection contre la poussière et l'immersion temporaire.

Comment installer l'interrupteur D4F en toute sécurité ?

Fixez le D4F avec deux vis M4 et des rondelles en respectant un couple de serrage de 1,18 à 1,37 N·m. Pour les applications de sécurité, utilisez des vis unidirectionnelles pour éviter le démontage. Connectez la ligne de terre et protégez le circuit avec un fusible de 10 A (type gL/gG). Ne dépassez pas les valeurs nominales et effectuez des contrôles périodiques.

Que signifie l'indice de protection IP67 ?

L'indice IP67 signifie que l'interrupteur est totalement protégé contre la poussière (premier chiffre 6) et protégé contre les effets de l'immersion temporaire dans l'eau jusqu'à 1 mètre de profondeur pendant 30 minutes (deuxième chiffre 7). Cependant, l'utilisation en immersion prolongée n'est pas garantie.

Comment régler l'angle du levier ?

L'angle du levier peut être réglé par pas de 9° en desserrant la vis de maintien du levier (couple de serrage 2,4 à 2,8 N·m). Positionnez le levier à l'angle souhaité, en veillant à ce qu'il ne touche pas le corps de l'interrupteur. Pour le plongeur à galet, il peut être utilisé en sens normal ou inversé.

Quelle est la durée de vie de l'interrupteur ?

La durée de vie mécanique est de 10 000 000 d'opérations minimum. La durée de vie électrique dépend des conditions de charge : 1 000 000 d'opérations pour une charge résistive de 4 mA à 24 Vcc (4 circuits) et 150 000 opérations pour 1 A à 125 Vca (2 circuits). Testez toujours dans vos conditions réelles d'utilisation.

Comment identifier les fils ?

L'identification des fils se fait par la couleur de la gaine. Par exemple, le fil bleu/blanc correspond à la borne 1, orange/blanc à la borne 2, etc. Un tableau des couleurs est fourni dans la notice. Les contacts de sécurité (NF) sont marqués d'un symbole spécifique. Coupez l'isolant noir et les fils non utilisés avant le raccordement.

Quelles sont les précautions à prendre pour éviter les pannes ?

Ne pliez pas le câble de manière répétée, ne le tirez pas avec une force supérieure à 50 N, et respectez un rayon de courbure minimal de 45 mm. Évitez d'utiliser l'interrupteur comme butoir ou en présence de liquides. Ne le démontez pas et ne l'utilisez pas dans un circuit de démarrage. Effectuez des contrôles périodiques pour détecter toute usure.

MODE D'EMPLOI D4F OMRON

L'un des plus petit interrupteur de position du marché. idéal pour les applications destinées aux machines et matériels de petite taille

• Taille réduite à 1/4 seulement de celle du module standard d'Omron.
• Interrupteur de position de sécurité haute sensibilité.
• Des interrupteurs intégrés à deux ou quatre contacts sont disponibles.
• Classe de protection : IP67 (EN60947-5-1)
• Brevet en cours.

Une aile beaucoup plus réduite

Le volume est réduit d'un quart par rapport à celui des interrupteurs de position standard d'Ovron (30 (I) × 18 (L) × 60 mm (H)). Parfait pour réduire l'encombrement des machines et des matériels.

Comparé au modèle classique

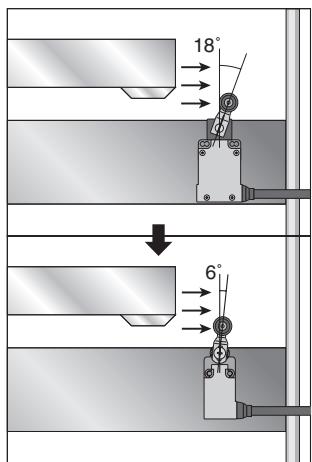

Haute sensibilité et gain de place

Les fins de course standard à mécanisme d'ouverture positive des contacts nécessitent un angle de déplacement de 18 degrés avant de s'enclencher en raison de la longueur de leur point d'ouverture directe (fins de course classiques Omron).

Le D4F n'a besoin que de 6 degrés pour réagir.

Cela permet aux machines-outils, etc., de se déplacer plus rapidement; le D4F réagit dès que le déclencheur envoie l'actionneur.

Grâce à sa taille compacte, le D4F réduit l'encombrement des nouvelles machines.

Disponible avec quatre contacts

Des modèles D4F à deux contacts (1NF / 1NO et 2NF) et à quatre contacts (2NF / 2NO et 4NF) sont disponibles.

Le contact auxiliaire peut servir à surveiller l'entrée des circuits de contrôle et l'éclairage de voyants.

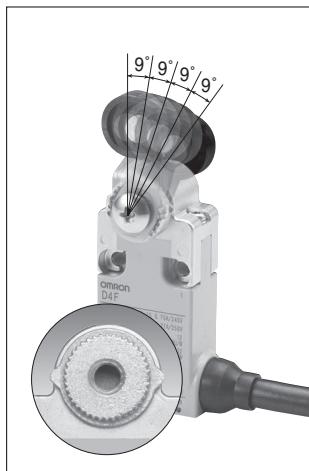

Positionnement par pas de 9 degrés

Des rainures sur le corps et la came de l'actionneur des fins de course à galet permettent un positionnement par pas de 9 degrés.

Normes et directives ce

• Conforme aux directives CE suivantes :

Directive sur les machines Directive basse tension EN60204-1 EN1088 EN50047 EN81 EN115 GS-ET-15 JIS C 8201-5-1

Homologations

Agence	Normes	N° de dossier
TÜV Product Service	EN60947-5-1 (Ouverture directe : homologué)	(voir remarque 1)
UL (voir remarque 2)	UL508 CSA C22.2, N° 14	E76675

Remarque: 1. Contactez votre distributeur Omron. 2. L'homologation CSA C22.2 n° 14 a été obtenue dans le cadre d'UL.

1. Interrupteur intégré

1: 1NF / 1NO (action lente) 2: 2NF (action lente) 3: 2NF/2NO (action lente) 4: 4NF (action lente)

2. Actionneur

02 Poussoir à galet (galet métallique) 20: Levier à galet (levier métallique, galet en résine)

3. Longueur du câble

1 : 1m 3 : 3m 5 : 5m

4. Sens d'extraction du câble

R : Horizontal D : Vertical

Liste des références

Actionneur	Longueur de câble	Sens du câble	Interrupteur intégré
			1NF / 1NO (action lente)	2NF (action lente)	2NF / 2NO (action lente)	4NF (action lente)
Levier à galet (levier métallique, galet en résine)	1 m	Horizontale	D4F-120-1R	D4F-220-1R	D4F-320-1R	D4F-420-1R
		Verticale	D4F-120-1D	D4F-220-1D	D4F-320-1D	D4F-420-1D
	3 m	Horizontale	D4F-120-3R	D4F-220-3R	D4F-320-3R	D4F-420-3R
		Verticale	D4F-120-3D	D4F-220-3D	D4F-320-3D	D4F-420-3D
	5 m	Horizontale	D4F-120-5R	D4F-220-5R	D4F-320-5R	D4F-420-5R
		Verticale	D4F-120-5D	D4F-220-5D	D4F-320-5D	D4F-420-5D
Plongeur à galet (galet métallique)	1 m	Horizontale	D4F-102-1R	D4F-202-1R	D4F-302-1R	D4F-402-1R
		Verticale	D4F-102-1D	D4F-202-1D	D4F-302-1D	D4F-402-1D
	3 m	Horizontale	D4F-102-3R	D4F-202-3R	D4F-302-3R	D4F-402-3R
		Verticale	D4F-102-3D	D4F-202-3D	D4F-302-3D	D4F-402-3D
	5 m	Horizontale	D4F-102-5R	D4F-202-5R	D4F-302-5R	D4F-402-5R
		Verticale	D4F-102-5D	D4F-202-5D	D4F-302-5D	D4F-402-5D

Modèle standard en stock

Valeurs normalisées

TÜV (EN60947-5-1)

Catégorie d'emploi	AC-15	DC -13
Courant de fonctionnement nominal (Ie)	0,75 A	0,27 A
Tension de fonctionnement nominale (Ue)	240 V	250 V

Remarque: Utilisez un fusible de 10 A de type gL ou gG conforme à la norme CEI269 comme dispositif de protection contre les courts-circuits.

Tension nominale	Courant de charge	Courant		Puisance de commutation
		Fermeture	Ouverture	Fermeture	Ouverture
125 Vc.c.	2,5 A	0,55 A	0,55 A	69 VA	69 VA
250 Vc.c.		0,27 A	0,27 A

Caractéristiques

Classe de protection (voir remarque 1)		IP67 (EN60947-5-1)
Durée de vie (voir remarque 2)		Mécanique: 10 000 000 fois min. Electrique: 1 000 000 fois min. (charge résistive 4 mA à 24 Vc.c., 4 circuits) 150 000 fois min. (charge résistive 1 A à 125 Vc.a., 2 circuits / charge résistive 4-mA à 24 Vc.c., 2 circuits) (voir remarque 3)
Vitesse de fonctionnement		1 mm / s à 0,5 m / s
Fréquence de fonctionnement		Mécanique: 120 opérations / minute Electrique: 30 opérations / minute
Résistance d'isolement		100 MΩ mini. (à 500 Vc.c.) entre des bornes de même polarité, entre des bornes de polarité différente, entre les parties métalliques porteuses de courant et la terre et entre chaque borne et les parties métalliques non porteuses de courant
Charge minimale applicable (voir remarque 4)		Charge résistive 4 mA à 24 Vc.c., 4 circuits (valeur de référence du niveau N)
Résistance du contact (voir remarque 5)		300 mΩ maxi. (valeur initiale avec un cable de 1 m), 500 mΩ maxi. (valeur initiale avec un cable de 3 m), 700 mΩ maxi. (valeur initiale avec un cable de 5 m)
Rigidité diélectrique		Entre des bornes de même polarité: Uimp 2,5 kV (EN60947-5-1) Entre des bornes de polarités différentes: Uimp 4 kV (EN60947-5-1) Entre des parties métalliques porteuses de courant et la terre: Uimp 4 kV (EN60947-5-1) Entre chaque borne et les parties métalliques non porteuses de courant: Uimp 4 kV (EN60947-5-1)
Courant de court-circuit conditionnel		100 A (EN60947-5-1)
Degré de pollution (environnement de fonctionnement)		3 (EN60947-5-1)
Courant thermique conventionnel à l'air libre (lth)		2,5 A (EN60947-5-1)
Protection contre les décharges électriques		Classe I (avec connexion à la terre)
Résistance aux vibrations	Dysfonctionnement	Amplitude simple de 10 à 55 Hz et 0,75 mm
Résistance aux chocs	Destruction	1 000 m / s² mini.
	Dysfonctionnement	300 m / s² mini.
Température ambiente		Fonctionnement: -30 °C à 70 °C (sans givrage)
Humidité ambiente		Fonctionnement: 95% max.
Câble		UL2464 N° 22 AWG, O.D. final: 8,3 mm
Poids		Environ 190 g (D4F-102-1R, avec un cable de 1 m) Environ 220 g (D4F-120-1R, avec un cable de 1 m)

Remarque: 1. La classe de protection représentée ci-dessus repose sur la méthode de test spécifique dans la norme EN60947-5-1. Prenez soin de vérifier préalablement les performances d'étanchéité dans un environnement d'utilisation et dans les conditions d'utilisation réels. 2. Les valeurs de durée de vie sont calculées à une température de fonctionnement de 5°C à 35°C et une humidité de fonctionnement comprise entre 40 et 70%. Veuillez contacter votre revendeur Omron pour plus d'informations sur les autres environnements de fonctionnement. 3. Lorsque la température ambiant est de 35°C ou plus, évitez d'appliquer 1 A à 125 Vc. a. à plus de deux circuits. 4. La valeur varie en fonction de facteurs tels que la fréquence de commutation, l'environnement ambiant et le degré de fiabilité. Avant utilisation, prenez soin de vérifier le bon fonctionnement à l'aide de la charge réelle. 5. La résistance du contact a été mesurée avec 0,1 A à 5 à 8 Vc. c. à l'aide de la méthode de la baisse de tension.

Caractéristiques de fonctionnement Action lente (1NF / 1NO, 2NF, 2NF / 2NO et 4NF)

Modèle Caracteristiques de fonctionnement	D4F-□20-□R D4F-□20-□D	D4F-□02-□R D4F-□02-□D
Force d'actionnement maxi.: OF (voir remarque 1)	5 N	12 N
Force d'ouverture mini.: RF (voir remarque 2)	0,5 N	1,5 N
Pré-course: PT1 (11-12 et 21-22) : PT1 (31-32 et 41-42) : PT2 (voir remarque 3)	6 ±3° (NF) 9 ±3° (NF) (12°) (NO)	1 mm maxi. (NF) 1,3 mm maxi. (NF) (1,2 mm) (NO)
Surcourse mini.: OT	40°	3,2 mm
Point d'enclenchement: OP (11-12 et 21-22) : OP (31-32 et 41-42)	—	29,4 ±1 mm 29 ±1 mm
Course totale: TT (Voir remarque 3)	(55°)	(4,5 mm)
Course d'ouverture directe mini.: DOT (voir remarque 4)	18°	1,8 mm
Force d'ouverture directe mini.: DOF	20 N	20 N

Remarque: 1. La valeur OF correspond à la charge maximum qui ouvre un contact NF (11-12, 21-22, 31-32, 41-42). 2. La valeur RF correspond à la charge minimum qui ferme un contact NF (11-12, 21-22, 31-32, 41-42). 3. PT2 et TT sont des valeurs de référence. 4. L'utilisation des D4F est conforme aux normes EN81 et EN115 à un DOT minimum de et 2,8 mm.

Levier

Sécurité du réglage du levier améliorée (levier à mémoire de forme).

Les nombreuses rainures dans le levier et l'arbre rotatif

Évitent tout glissement.

Le positionnement du levier est réglable par pas de 9 degrés.

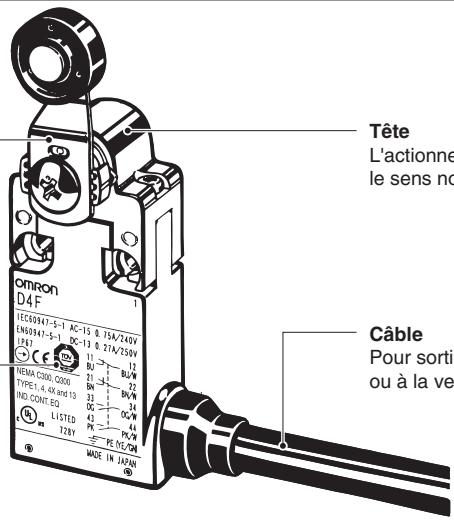

Interrupteurs intégrés

Mécanisme d'ouverture directe séparant

les contacts quand ils sont soudés.

Tête

L'actionneur à plongeur peut être utilisé dans le sens normal ou dans le sens inverse.

Cable

Pour sortir le cable, on peut le tirer à l'horizontal

ou à la verticale.

Fonctionnement

Forme du contact

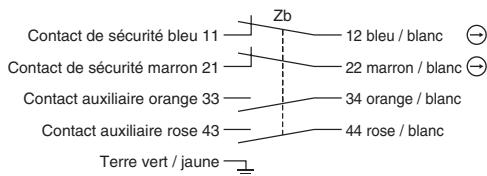

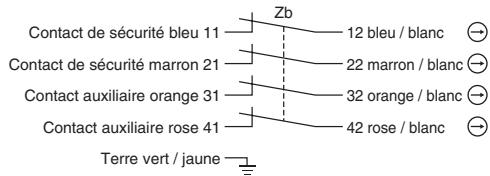

Modèle	Contact		Schéma		Remarques
D4F-1□-□□	1NF / 1NO (action lente)	11 Zb 12 33 34	11-12 33-34	ON	Seul le contact NF 11-12 a un mécanisme d'ouverture directe agréé. Les bornes 11-12 et 33-34 peuvent s'utiliser comme des pôles de signes contraires.
D4F-2□-□□	2NF (action lente)	11 Zb 12 21 22	11-12 21-22	ON	Les contacts NF 11-12 et 21-22 ont un mécanisme d'ouverture directe agréé. Les bornes 11-12 et 21-22 peuvent s'utiliser comme des pôles de signes contraires.
D4F-3□-□□	2NF / 2NO (action lente)	11 Zb 12 21 22 33 34 43 44	11-12 21-22 33-34 43-44	ON	Les contacts NF 11-12 et 21-22 ont un mécanisme d'ouverture directe agréé. Les bornes 11-12, 21-22, 33-34 et 43-44 peuvent être utilisées comme pôles de signes contraires.
D4F-4□-□□	4NF (action lente)	11 Zb 12 21 22 31 32 41 42	11-12 21-22 31-32 41-42	ON	Les contacts NF 11-12, 21-22, 31-32 et 41-42 ont un mécanisme d'ouverture directe agréé. Les bornes 11-12, 21-22, 31-32 et 41-42 peuvent être utilisées comme pôles de signes contraires.

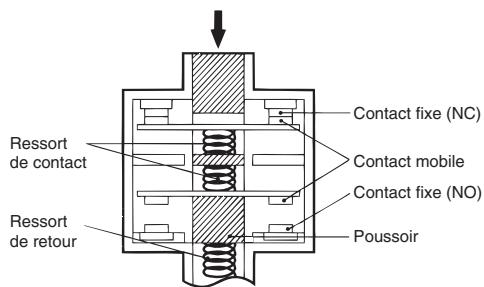

Mécanisme d'ouverture directe

Contact 1NF / 1NO (action lente)

Conforme à la norme EN60947-5-1 relative à l'ouverture directe

(seuls les contacts NF ont une fonction d'ouverture directe).

En cas de collage des contacts, les contacts NF sont séparés les

uns des autres sous l'effet de la poussée du pouvoir.

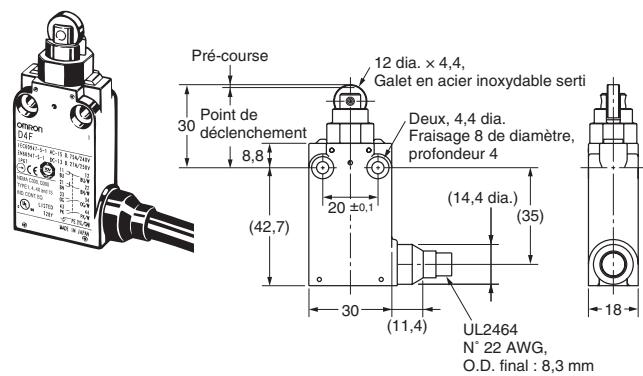

Remarque: 1. Toutes les unités sont en millimètres sauf indication contraire. 2. Chaque dimension a une tolérance de 0,4 mm, sauf mention contraire.

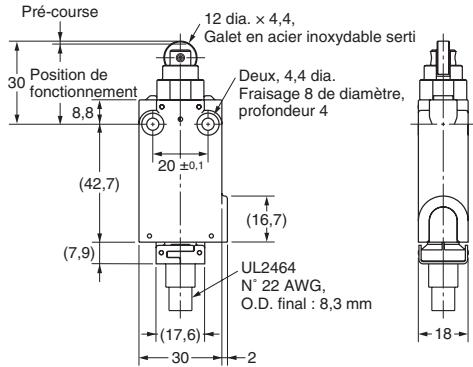

Levier à galet (levier métallique, galet en résine) D4F-20-R Plongeur à galet (galet métallique) D4F-02-□R

Levier à galet (levier métallique, galet en résine) D4F-□20-□D

Plongeur à galet (galet métallique) D4F-□02-□D

Remarques

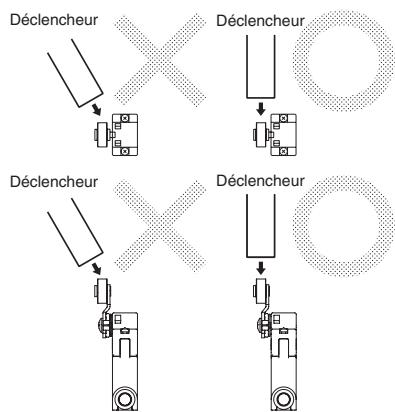

Connectez la ligne de terre pour éviter les risques d'électrocution.

Si vous devez utiliser le D4F en tant qu'interrupteur dans un circuit d'arrêt d'urgence ou dans un circuit de sécurité pour éviter des accidents pouvant entraîner des blessures ou la mort, utilisez des contacts NF avec un mécanisme d'ouverture forcée et réglez le D4F pour qu'il fonctionne en mode d'ouverture directe.

Pour des raisons de sécurité, fixez l'interrupteur à l'aide de vis unidirectionnelles ou similaires pour éviter qu'il se détache facilement. Protégez le D4F à l'aide d'un capot approprié et placez un panneau d'avertissement à proximité du D4F afin d'assurer la sécurité.

Pour protéger le D4F des dommages dus à des courts-circuits, connectez un fusible en série avec un courant d'interruption 1,5 à 2 fois supérieur au courant nominal du D4F.

Si le D4F est utilisé dans des conditions approuvées par l'EN, utilisez un fusible gl ou gG de 10 A approuvé par la norme CEI269.

L'actionnement continu de l'interrupteur pendant une longue période pourrait endommager les composants et entraîner une défaillance. Veuillez vérifier régulièrement l'état de l'interrupteur.

Ne mettez pas l'appareil sous tension tandis que vous effectuez le câblage.

N'utilisez pas l'interrupteur en présence de gaz explosifs, de gaz inflammables ou de tout autre gaz dangereux.

Maintenez la charge électrique en dessous de la valeur nominale.

N'effectuez jamais le câblage à une mauvaise borne.

Prenez soin d'évaluer l'interrupteur dans des conditions d'utilisation réelles après installation.

Ne laissez pas tomber le D4F et ne le démontez pas.

Ne l'utilisez pas en montage rapproché.

N'utilisez pas l'interrupteur en tant que butoir.

Effectuez des contrôles périodiques.

Ne l'utilisez pas dans un circuit de démarrage (utilisez-le comme signal de sécurité).

Les contacts du D4F peuvent servir à la fois pour une charge normale et pour une micro-charge ; cependant, une fois le contact ouvert ou fermé avec une charge normale, il ne peut pas être utilisé pour une charge inférieure. La surface du contact risque d'être charbonnée, ce qui diminue la fiabilité du contact.

Manipulation des câbles

Il ne faut pas plier les câbles de manière répétée.

Le câble est fixé par des produits d'étanchéité au fond de l'interrupteur. Lorsqu'il risque de subir une force excessive, fixez-le avec un dispositif de fixation à 50 mm du fond de l'interrupteur, comme illustré.

N'exercez pas une force de traction ou de pression excessive sur le câble (50 N maxi.).

Lorsque vous pliez le cable, faites-le avec un rayon de courbure supérieur à 45 mm de manière à ne pas endommager le revêtement ou la gaine du cable. Cela pourrait entraîner un court-circuit ou des brûlures.

Lors du câblage, veuillez éviter la pénétration d'un liquide (eau ou huile, par exemple) par l'extrémité du câble.

Environnement de fonctionnement

Éloignez le D4F de l'huile et de l'eau car elles pourraient pénétrer dans le boîtier (bien que la conception de l'interrupteur soit conforme à IP67 et empêche la détérioration de l'eau, même en cas d'immersion pendant une durée donnée, son utilisation n'est pas garantie quand il est immergé dans un liquide).

Assurez-vous préalablement que l'environnement est approprié, sans présence d'huile, d'eau ou de produits chimiques, car ces produits pourraient provoquer une déterioration du joint et ensuite entrainer un faux contact, une isolation défectueuse, une fuite de courant ou des brûlures.

N'utilisez pas le D4F dans les endroits suivants :

• Endroits soumis à des gaz corrosifs
• Endroits soumis à des variations très importantes de température
• Endroits dont l'humidité excessive risque de provoquer de la condensation
• Endroits soumis à des vibrations excessives
• Endroits susceptibles d'être recouverts de copeaux ou de poussière
• Endroit soumis à une température élevée ou à une humidité excessive

Environnement de fonctionnement

Le D4F est conçu pour être utilisé à l'intérieur uniquement.

Ne l'utilisez pas à l'extérieur car cela pourrait entraver son bon fonctionnement.

Durée de vie

La durée de vie du D4F varie en fonction des conditions de commutation. Avant de l'installer, testez-le dans des conditions d'utilisation réelles et veuillez à l'utiliser en respectant des temps de commutation qui ne diminuent pas ses performances.

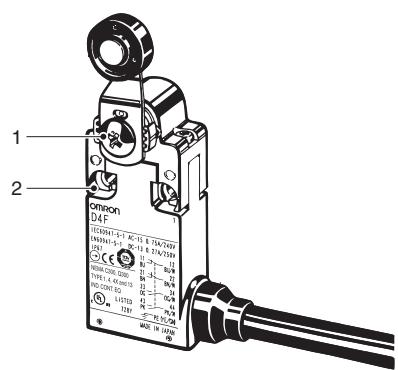

Couple de serrage

Veuillez à serrer toutes les vis du D4F correctement pour éviter les risques de dysfonctionnement.

N°	Type	Couple de serrage correct
1	Vis de montage du levier (M5)	2,4 à 2,8 N·m
2	Vis de montage du corps (M4)	1,18 à 1,37 N·m

Fixation

Utilisez deux vis M4 et des rondelles pour bien fixer le D4F. Son montage est encore plus sûr lorsque l'on applique le couple de serrage correct.

Trous de montage (unité : mm)

Modification de l'angle du levier

Dévissez la vis de maintien du levier afin de le positionner à n'importe quel angle jusqu'à (par pas de ).

Après avoir desserré ces vis, montez le levier de l'autre manière (côté normal ou inversé). Pour terminer le réglage, choisissez un angle où le levier ne touche pas le corps de l'interrupteur.

Identification des fils

Identifie les fils en fonction de la couleur (avec ou sans lignes blanches) du revêtement du fil.

Couleurs des fils

N°	Couleur du revêtement	N°	Couleur du revêtement
1	Bleu / blanc	6	Marron
2	Orange / blanc	7	Rose
3	Rose / blanc	8	Orange
4	Marron / blanc	9	Bleu
5	Vert / Jaune

Remarque : « Bleu / blanc, orange / blanc, rose / blanc ou marron / blanc » signifie que la gaine est bleue, orange, rose ou marron avec une ligne blanche.

Numéros des bornes

Identifiez les nombres de bornes en fonction de la couleur (avec ou sans lignes blanches) de la gaine du fil.

Les contacts de sécurité et auxiliaires des D4F avec contact à quatre bornes et de ceux avec contact à deux bornes sont décrits ci-dessous.

Les contacts de sécurité sont du type NF à ouverture directe des contacts (11-12 et 21-22) ; ils s'utilisent dans les circuits de sécurité et chacun d'entre eux porte le marquage approprié ()

Les contacts auxiliaires qui servent au contrôle (surveiller) l'état de fonctionnement de l'interrupteur sont équivalents à des contacts NO (33-34 et 43-44) ou NF (31-32 et 41-42).

Les contacts NF 31-32 et 41-42 des contacts auxiliaires (oranges ou roses) peuvent servir de contacts de sécurité.

Coupez l'isolant noir et tous les fils non utilisés à l'extrémité de la gaine extérieure lorsque vous connectez le câble.

Fonctionnement

Pour régler correctement la course du pousoir, procédez à un montage force jusqu'à ce que le haut de la surface de poussée arrive entre les deux rainures du plongeur.

Pour régler correctement la course du levier à galet, enforcerez le déclencheur et lacame jusqu'à ce que l'ergot parvienne au niveau de la partie convexe qui constitue la position de réglage correcte.

Autres

Actionner l'interrupteur à partir d'un angle autre que 90 degrés par rapport à sa surface risque de déformer ou d'endommager l'actionneur ou de déformer ou d'endommager le levier actionneur; veillez donc à ce que le déclencheur soit droit.

Ne retirez pas la tête, car cela risquerait d'entraîner un dysfonctionnement. Pour éviter cela, prenez les précautions suivantes.

1. Réglez le levier pour une utilisation dans une seule direction.
2. Passez l'extrémité arrêté du déclencheur à un angle de à comme illustré ci-dessous ou à une courbe de second degré.

1. Modifiez le circuit de manière à ne pas détecter les mauvais signaux de fonctionnement.

Table de conversion des unités si

Pour être en totale conformité avec les normes internationales, le précédent catalogue utilise le système d'unités international SI.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
