D40B - Moniteur de pression artérielle OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur de sécurité de porte (moniteur de pression artérielle) – Capteur magnétique sans contact
Modèle	OMRON D40B
Variantes de capteur	Standard (48×25×12 mm), Allongé (19×82×19 mm), Haute température (33,5×78,5×16 mm)
Type de contrôleur	D40B-J1 (1 contact de sécurité + sortie auxiliaire MOS) ou D40B-J2 (2 contacts de sécurité + sortie auxiliaire contact)
Alimentation	D40B-J1 : 24 Vc.a./c.c. ±15%, 2,0 VA max ; D40B-J2 : 24 Vc.a./c.c. ou 110/230 Vc.a. sélectionnable, 4,0 VA max
Distance de commutation (capteur standard)	OFF-ON : 5 mm, ON-OFF : 15 mm
Distance de commutation (capteur allongé)	OFF-ON : 9 mm, ON-OFF : 17 mm
Vitesse d'approche minimale	17 mm/s
Température ambiante (capteur standard/allongé)	-10 à +55 °C
Température ambiante (capteur haute température)	-25 à +125 °C
Humidité en fonctionnement	90% à +50 °C
Classe de protection	IP67
Matériau du capteur	ABS (standard/allongé), Acier inoxydable (haute température)
Poids du contrôleur D40B-J1	147 g
Poids du contrôleur D40B-J2	590 g
Sorties de sécurité	D40B-J1 : 1 NO ; D40B-J2 : 2 NO (contacts de sécurité) + sortie auxiliaire NF
Courant nominal des contacts de sécurité	250 Vc.a., 4 A (cos φ=1) ou 30 Vc.c., 2 A
Temps de réponse	25 ms maximum
Durée de vie mécanique	1 000 000 opérations min.
Durée de vie électrique	100 000 opérations min. (à charge nominale)
Homologations	EN 954-1 (Catégorie 3), EN/IEC 60204-1, EN/IEC 60947-5-3, UL508, CSA C22.2 N°14
Fonctions principales	Détection sans contact de l'état ouvert/fermé des portes ; mécanisme magnétique résistant à l'environnement ; fonctionnement lavable à l'eau ; absorption des distorsions de porte ; conforme à la catégorie de sécurité 3
Entretien et nettoyage	Lavable à l'eau ; éviter solvants (alcool, diluants, trichloroéthane, essence) ; remplacer fusible (D40B-J2 uniquement) ; les condensateurs sont des consommables
Sécurité	Ne pas utiliser en atmosphère inflammable ; respecter les tensions d'alimentation ; couper l'alimentation avant câblage ; prévenir tout choc électrique
Pièces détachées et réparabilité	Fusible de rechange D9M-P1 disponible ; condensateurs nécessitant maintenance régulière
Informations générales	Notice disponible en PDF ; compatible avec rail DIN 35 mm

FOIRE AUX QUESTIONS - D40B OMRON

Quelle est la différence entre les modèles D40B-J1 et D40B-J2 ?

Le D40B-J1 possède un seul contact de sécurité (1 NO) et une sortie auxiliaire MOS, tandis que le D40B-J2 possède deux contacts de sécurité (2 NO) et une sortie auxiliaire à contact. Le D40B-J2 accepte également une alimentation 110/230 V c.a.

Quelle est la distance de détection du capteur standard ?

Pour le capteur standard, la distance de commutation OFF-ON est de 5 mm et ON-OFF de 15 mm.

Peut-on utiliser le capteur en extérieur ?

Oui, le capteur a une classe de protection IP67 et peut être utilisé dans des environnements humides (jusqu'à 90% d'humidité à 50°C).

Comment nettoyer le capteur ?

Le capteur et l'actionneur peuvent être lavés à l'eau. Évitez les solvants comme l'alcool, les diluants ou l'essence.

Quels sont les types de capteurs disponibles ?

Il existe trois types : standard (48×25×12 mm), allongé (19×82×19 mm) et haute température (33,5×78,5×16 mm, pour -25 à +125 °C).

Comment câbler le D40B-J2 pour une alimentation 230 V ?

Connectez l'alimentation 230 V c.a. aux bornes A1 et A2. Ne branchez jamais sur les bornes + et -. Utilisez le commutateur de sélection interne pour choisir 110 ou 230 V.

Combien de capteurs peut-on connecter à un seul contrôleur ?

Jusqu'à six capteurs peuvent être connectés à un seul contrôleur (D40B-J1 ou J2).

Le produit est-il conforme à la norme de sécurité EN 954-1 ?

Oui, il est certifié Catégorie 3 selon EN 954-1, sous réserve des exemples de câblage Omron.

Quel est le couple de serrage des vis de montage ?

Le couple de serrage recommandé est de 1 N·m pour les vis de montage et les bornes.

Comment remplacer le fusible sur le D40B-J2 ?

Coupez l'alimentation, ouvrez le capot avant avec un tournevis plat, puis remplacez le fusible par un modèle D9M-P1 (vendu séparément).

MODE D'EMPLOI D40B OMRON

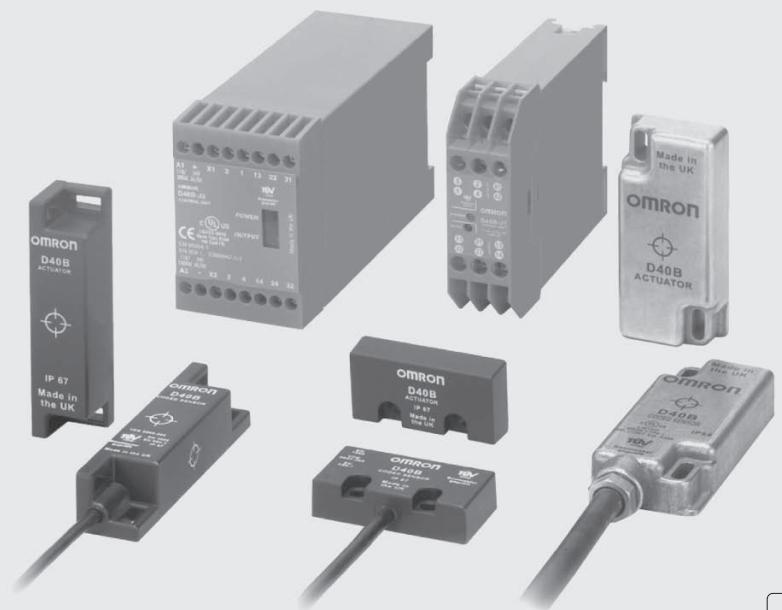

Détecte l'état ouvert/fermé des portes sans contact et dispose d'une grande résistance à l'environnement.

• Détecte l'état ouvert/ n combinant un interrupteur et un actionneur magnétique spécial. Le mécanisme de commutation n'est pas facilement désactivable.
• Le fonctionnement sans contact empêche l'apparition de particules d'abrasion.
• L'actionneur et l'interrupteur sont lavables à l'eau. L'absence de trou de serrure empêche l'accumulation de saleté, ce qui facilite le nettoyage de la machine.
• Les petites distorsions de la porte et les écartements mécaniques peuvent être absorbés dans la limite de la plage de fonctionnement de l'actionneur magnétique et de l'interrupteur.
• Conforme à la catégorie 3.

1. Type

1. Capteur standard 2. Capteur allongé 3. Capteur haute température

2. Sortie auxiliaire

B : Aucune. D : 1 NF. E : 1 NO.

4. Méthode de câblage

Aucun : Precâblé

C: Connecteur (côté interrupteur uniquement)

1. Type

1 : Un contact principal + un contact auxiliaire (voir remarque). 2 : Deux contacts principaux + un contact auxiliaire (voir remarque).

Remarque : Les contacts auxiliaires utilisent une sortie non de sécurité.

Capteurs (interrupteurs / actionneurs)

Référence

Classification	Forme	Sortie auxiliaire	Longueur de câble	Modèle
Capteur standard	L×H×P:48×25×12	Aucune	3 m	D40B-1B3
			10 m	D40B-1B10
		1 NF	3 m	D40B-1D3
			10 m	D40B-1D10
Capteur allongé	L×H×P:19×82×19	Aucune	3 m	D40B-2B3
			10 m	D40B-2B10
		1 NF	3 m	D40B-2D3
			10 m	D40B-2D10
Capteur haute température	L×H×P:33,5×78,5×16	1 NF	5 m	D40B-3D5C
		1 NO		D40B-3E5C

Remarque : Un capteur utilisé en combinaison avec un contrôleur est classé en Catégorie 3.

Contrôleurs

Contacts de sécurité	Sortie / contacts auxiliaires (voir remarque 2)	Tension nominale	Modèle
1 NO	1 NF (voir remarque 1)	24 Vc.a. / Vc.c.	D40B-J1
2 NO	1 NF	24 Vc.a. / Vc.c. 110 / 230 Vc.a.	D40B-J2

Remarque : Sortie MOS

1. Sortie de non-sécurité

Accessoires

Classification	Modèle
Fusible	D9M-P1

Caractéristique

Capteur (interrupteur / actionneur)

Type	Capteur standard	Capteur allongé	Capteur haute température
Distance de commutation (voir remarque 1) (valeur nominale)	OFF-ON: 5 mmON-OFF: 15 mm		OFF-ON: 9 mmON-OFF: 17 mm
Vitesse d'approche de l'actionneur (voir remarque 2)	17 mm / s min.
Température ambiente	-10 à +55 °C		-25 à +125 °C
Humidité en fonctionnement	90 % à +50 °C
Classe de protection	IP67
Matériau	ABS		Acier inoxydable
Méthode de montage	Vis M4
Couple de serrage des vis de montage	1 N m

Remarque : 1. Ces valeurs représentent les distances auxquelles les commutations OFF / ON (approche) ou ON / OFF (séparation) ont lieu lorsque l'interrupteur et les repères cibles de l'actionneur sont alignés et que les surfaces de détection ont la même orientation. 2. Si la vitesse d'approche est inférieure à la valeur spécifiée, la sortie du contact de sécurité du contrôleur peut ne pas passer ON, même si la distance est inférieure à la distance de commutation.

Valeurs nominales

Alimentation

Type	D40B-J1	D40B-J2
Tension d'alimentation	24 Vc.a. / c.c	24 Vc.a. / c.c. ou 110 / 230 Vc.a. (sélectionnable)
Plage de tension autorisée	Tension d'alimentation ±15 %
Consommation	2,0 VA maximum	4,0 VA maximum

Interrupteur

Type		D40B-J1	D40B-J2
Charge nominale	Contacts de sécurité	250 Vc.a., 4 A, cos φ = 130 Vc.c., 2 A, cos φ = 1
	Sortie / contacts auxiliaires (voir remarque)	230 Vc.a., 100 mA, cos φ = 124 Vc.c., 100 mA, cos φ = 1	250 Vc.a., 4 A, cos φ = 130 Vc.c., 2 A, cos φ = 1

Remarque : D40B-J1 : sortie MOS ; D40B-J2 : sortie contact.

\section*{Caractéristiques}

Type		D40B-J1	D40B-J2
Résistance du contact		100 mΩ (n'inclut pas la sortie auxiliaire)	100 mΩ
Résistance ON de la sortie auxiliaire		36 Ω (valeur nominale)	---
Temps de réponse		25 ms maximum
Résistance d'isolement		100 MΩ (à 500 Vc.c.)
Rigidité diélectrique	Entre les pôles de sortie	1 500 Vc.a. pendant 1 minute
	Entre entrées et sorties
	Entre alimentation et sorties
Résistance aux vibrations		Amplitude simple 1 mm de 10 à 55 Hz, CEI68-2-6
Résistance aux chocs		30 G, 11 ms, CEI68-2-27
Durée de vie	Mécanique	1 000 000 opérations min.
	Electrique	100 000 opérations min. (à charge nominale)
Courant nominal minimum pour les contacts de sécurité		10 Vc.a. / Vc.c., 10 mA (valeurs de ↔reference)
Température ambiente		-10 à +55 °C
Humidité en fonctionnement		90 % à +50 °C.
Méthode de montage		Rail DIN 35 mm (montage par vis impossible.)
Couple de serrage des vis de borne		1 N m
Poids		147 g	590 g

Homologations

• Normes EN certifiées par TÜV Nord : EN 954-1, EN/IEC 60204-1, EN/IEC 60947-5-3
• UL508, CSA C22.2 N° 14
• Compatible avec la norme EN 1088.

Schéma du circuit interne

D40B-J1

D40B-J2

Remarque : 1. Si vous utilisez une alimentation 100 / 230 V c.a., connectez-la aux bornes A1 et A2. Ne branchez pas l'alimentation aux bornes + et -. 2. Si vous utilisez une alimentation 24 V c.c., connectez-la aux bornes + et -. Ne la branchez pas aux bornes A1 et A2.

Avertissement

Ne branchez pas l'alimentation 100 / 230 V c.a. aux bornes + et -. Vous risqueriez de recevoir une décharge électrique.

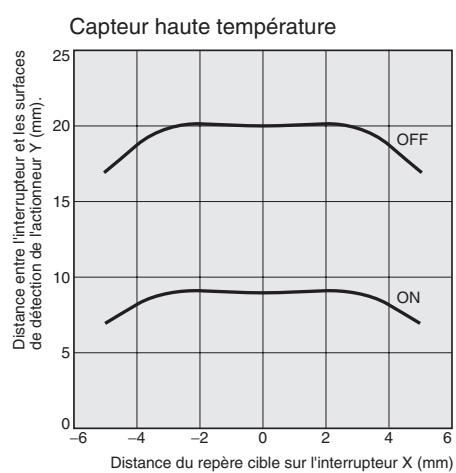

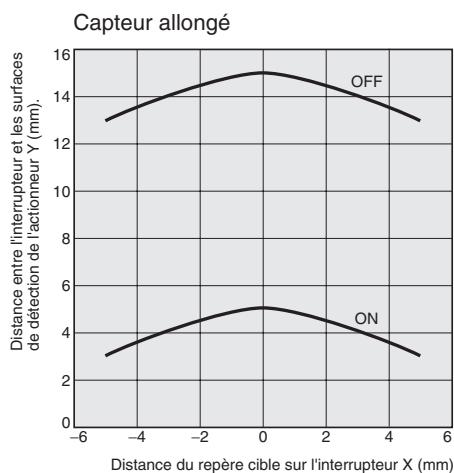

Courbes de fonctionnement

Plages de détection

Remarque : Toutes les unités sont en millimètres sauf indication contraire.

Capteur (interrupteur / actionneur)

Capteur standard

D40B-1B3

D40B-1B10

D40B-1D3

D40B-1D10

(actionneur)

Capteur allongé

D40B-2B3

D40B-2B10

D40B-2D3

D40B-2D10

Repere cible

Diamètre du câble : 4,2 mm.

(interrupteur) (actionneur)

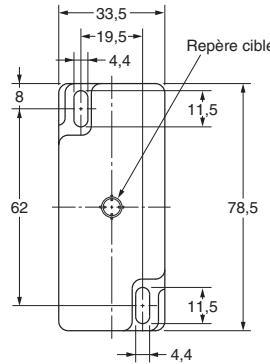

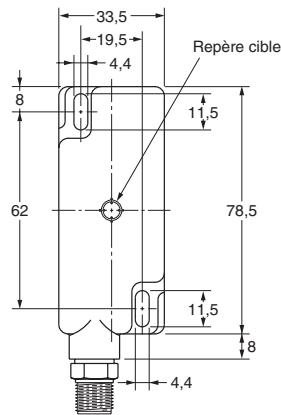

Capteur haute température

D40B-3D5C

D40B-3E5C

Remarque : Un câble avec connecteurs est fourni.

(interrupteur)

(actionneur)

Contrôleur à 1 pôle

D40B-J1 Contrôleur à 2 pôles

Disposition des bornes

D40B-J2

Disposition des bornes

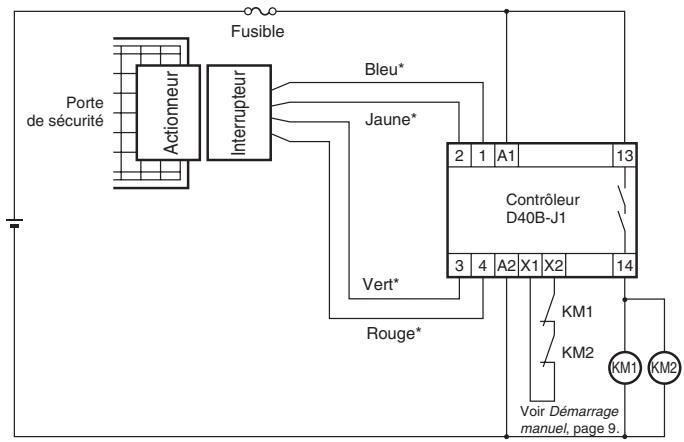

Réinitialisation automatique

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

Remarque : Le circuit de cet exemple est équivalent à un circuit de catégorie 3. * Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion de capteur et de contrôleur, page 10.

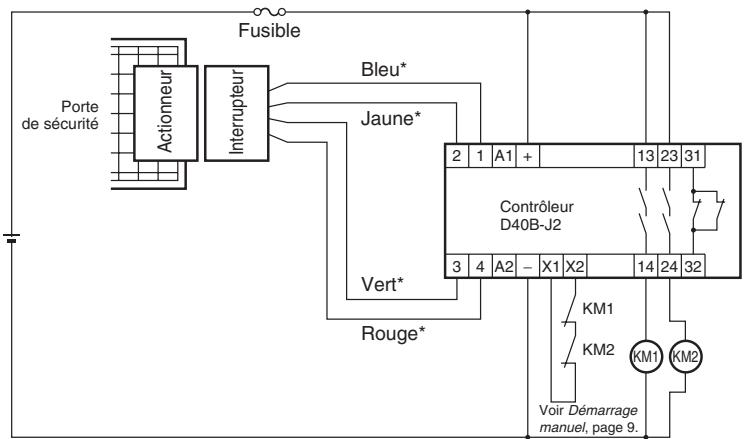

Exemple de câblage pour 1 capteur et 2 contacteurs (avec D40B-J2) :

Réinit. auto.

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

Histogramme

Interrupteur : Contact NO

Interrupteur: Contact NF

Sortie de sécurité D40B-J2

KM1, KM2: Contact NF

KM1, KM2: Contact NO

Remarque : Le circuit de cet exemple est équivalent à un circuit de catégorie 3.

• Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion de capteur et de contrôleur, page 10.

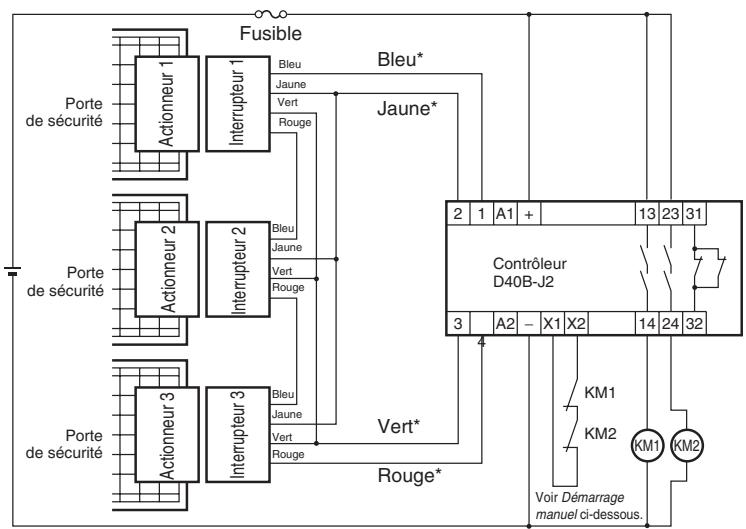

Exemple de câblage pour 3 capteurs et 2 contacteurs (avec D40B-J2) :

Réinit. auto.

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

Histogramme

Interrupteur : Contact NO

Interrupteur: Contact NF

Sortie de sécurité D40B-J2

KM1, KM2: Contact NF

KM1, KM2: Contact NO

Remarque 1 : Le circuit de cet exemple est équivalent à un circuit de catégorie 3. Remarque 2 : Si plusieurs capteurs sont connectés à un contrôleur, toutes les portes de sécurité doivent s'ouvrir et se fermer indépendamment. Il est possible que des défauts ne soient pas détectés lorsque deux ou plusieurs portes s'ouvrent ou se ferment en même temps. Remarque 3 : Il est possible de connecter jusqu'à six capteurs à un seul contrôleur. * Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion de capteur et de contrôleur, page 10.

Démarrage manuel

Si un démarrage manuel est nécessaire, insérez le commutateur de démarrage S1 entre X1 et X2 comme indiqué ci-dessous. Un démarrage surveillé est impossible.

Histogramme

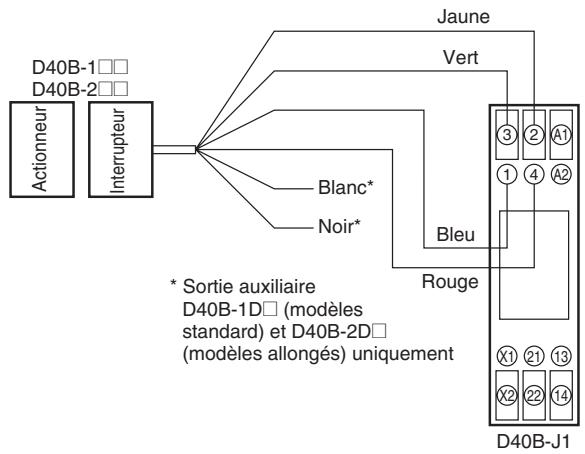

Exemples de connexions des capteurs / contrôleurs. standard ou allongé et un contrôleur à 1 pôle.

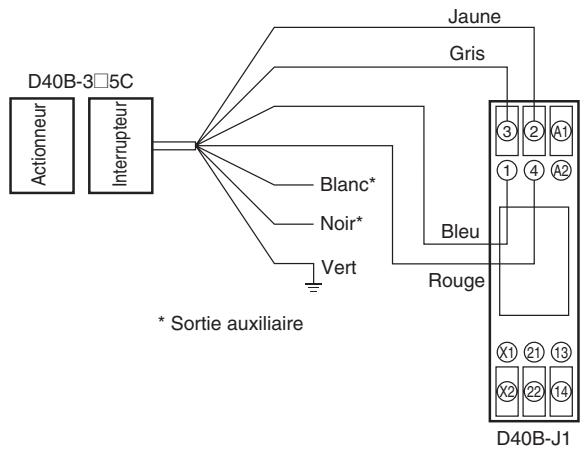

haute température et un contrôleur à 1 pôle

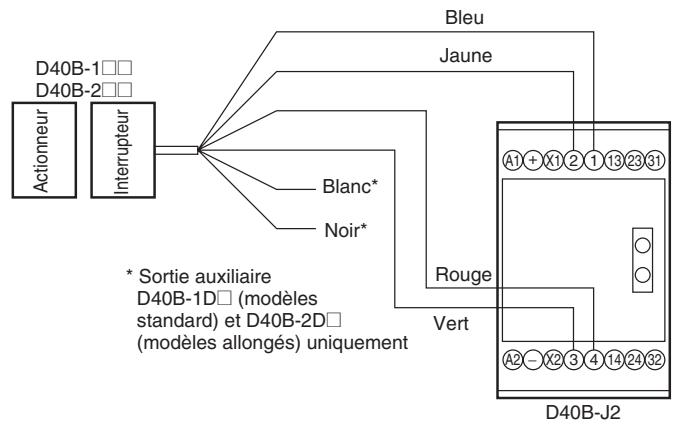

standard ou allongé et un contrôleur à 2 pôles

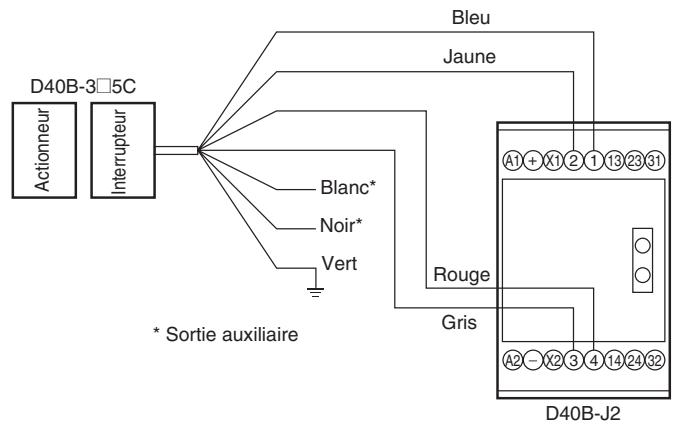

haute température et un contrôleur à 2 pôles

Avertissement

Assurez-vous de bien couper l'alimentation avant de procéder au câblage. Ne touchez pas les pièces sous tension (par ex. les bornes) lorsque l'alimentation est ON, pour éviter de recevoir une décharge électrique.

Empêchez l'actionneur d'approcher l'interrupteur lorsque la porte est ouverte. Ceci pour éviter un démarrage accidentel de la machine et des blessures.

Attention

Utilisez les butées comme indiqué ci-dessous pour éviter tout contact entre l'interrupteur et l'actionneur lorsque la porte est fermée.

3 mm max. (capteur standard) 4 mm max. (capteur allongé)

Précautions d'utilisation

• N'utilisez pas le produit dans des endroits renfermant des gaz inflammables ou explosifs.
• N'utilisez pas de courants de charge supérieurs à la valeur prévue.
• Effectuez correctement le câblage de chaque conducteur. Assurez-vous du bon fonctionnement après le montage et le réglage.
• Ne laissez pas tomber et ne démontez pas le produit. Utilisez la bonne combinaison interrupteur / actionneur.
• Utilisez une alimentation conforme à la tension spécifiée. N'utilisez pas une alimentation instable ou une alimentation qui génère parfois des tensions incorrectes.
• Les condensateurs sont des consommables et nécessitent une maintenance et une inspection régulières.

Précautions d'utilisation

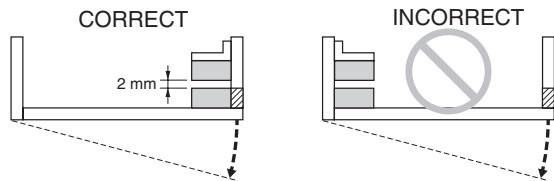

Instructions de montage de l'interrupteur et de l'actionneur

Le capteur ne fonctionnera pas correctement si l'interrupteur et l'actionneur se rapprochent en diagonale. Toutefois, le capteur fonctionnera normalement si l'interrupteur et l'actionneur se rapprochent de face, horizontalement ou verticalement (tant que les faces ont la même orientation).

CORRECT

CORRECT

Interférences mutuelles

Si l'interrupteur et l'actionneur sont montés en parallèle, assurez-vous de les séparer d'au moins 25 mm, comme indiqué ci-dessous.

Utilisation sur les portes à charnières

S , installez le capteur dans un angle d'ouverture comme ci-dessous.

Commutation de la tension d'alimentation (D40B-J2 uniquement)

• Coupez l'alimentation du contrôleur.
• Ouvrez le capot avant du contrôleur avec un tournevis à lame plate.
• Changez la tension d'alimentation si nécessaire avec le commutateur de sé . Le commutateur est réglé par défaut à 230 V c. a.

Interrupteur de sé Haut : 110 V c.a. Bas : 230 V c.a.

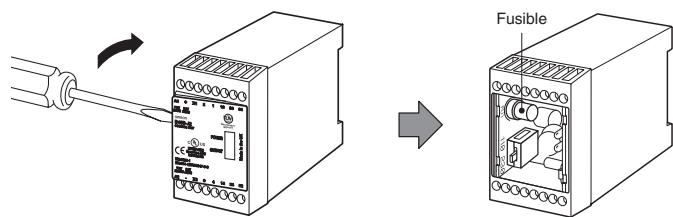

Méthode de remplacement du fusible (D40B-J2 uniquement)

Remarque : Le D40B-J1 dispose d'un mécanisme de restauration automatique, ce qui rend superflu l .

• Coupez l'alimentation du contrôleur.
• Ouvrez le capot avant du contrôleur avec un tournevis à lame plate.
• Remplacez le fusible (D9M-P1). (Voir page 202.)

Catégories de sécurité applicables (EN 954-1)

Ce produit peut être utilisé dans des environnements de catégorie 3 selon les exigences de la norme européenne EN 954-1. Toutefois, cette évaluation repose sur des exemples de configuration de circuit proposés par Omron. La norme peut ne pas s'appliquer dans certaines conditions d'utilisation.

La catégorie de sécurité applicable est déterminée en fonction du système de contrôle de sécurité général. Assurez-vous que le système de contrôle de sécurité général est conforme à la norme EN 954-1.

Manipulation

Ne laissez pas tomber le produit et ne le soumettez pas à des chocs ou des vibrations excessifs. Vous risqueriez de causer des dysfonctionnements.

Solvants

Assurez-vous que les solvants, comme l'alcool, les diluants, le trichloroéthane ou l'essence, n'adhèrent pas au produit. Les solvants peuvent effacer les repères et endommager les composants.

Lieu d'installation

Ne pas installer le produit dans les endroits suivants : vous risqueriez de causer des dysfonctionnements.

• Endroits exposés à la lumière directe du soleil.
• e température en dehors de la plage de 25 à 55 °C.
• 'humidité compris entre 35 % et 85 % ou sujets à la condensation due à des variations extrêmes de température.
• Endroits pouvant contenir des gaz corrosifs ou inflammables.
• Endroits sujets aux chocs et aux vibrations excessifs.
• Endroits exposés à l'eau, à l'huile ou aux produits chimiques.
• Endroits exposés aux poussières (y compris aux poussières métalliques) ou aux sels.

Prenez les mesures appropriées lorsque vous utilisez le produit dans les environnements suivants.

Endroits sujets à l'électricité statique ou à d'autres formes de bruit. Endroits sujets à une exposition possible à la radioactivité. Endroits proches de lignes à haute tension.

Câblage

Pour le câblage, utilisez des câbles aux dimensions suivantes.

Câble toronné : 2,5 mm²

Serrez les vis de bornes en respectant le couple de serrage approprié. Vous risquez sinon un dysfonctionnement ou un échauffement anormal.

Couple de serrage des vis de borne : 1 N·m

TOUTES LES DIMENSIONS INDIQUÉES SONT EN MILLIMÈTRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
