MODE D'EMPLOI CX-PROTOCOL OMRON
Condensé
OMRON
Avertissement
Cette documentation est destinée à faciliter la mise en œuvre du matériel Omron. Certains détails sont volontairement occultés pour ne pas provoquer de confusion. Malgré tout le soin apporté à la réalisation de cette documentation, Omron ne pourra être tenu pour responsable des erreurs ou omissions et de leurs conséquences. Cette documentation pourra être modifiée sans préavis et ne présente aucun engagement de la part d'Omron.
CX-PROTOCOL V1.2
1.1 CARACTÉRISTIQUES 1.2 RACCORDEMENT RS232C
Configuration
2.1 AUTOMATE CS1 5 2.2 AUTOMATE CJ1 5 2.3 AUTOMATE C200HX/HG/HE 6 2.4 AUTOMATE CQM1H 6
3. Principe de protocole macro
L'INSTRUCTION PMCR SUR CS1/CJ1 7 3.2 L'INSTRUCTION PMCR SUR C200HX/HG/HE ET CQM1H 7
4.3.1 Création d'une série 9 4.3.2 Méthode de contrôle des signaux de transmission 10 4.3.3 Création d'une étape 11
4.4.1 Création d'un message 12 4.4.2 Détermination des délimiteurs de trame 13 4.4.3 Détermination de la méthode de contrôle d'erreur 13 4.4.4 Détermination du champ longueur [Length] 13 4.4.5 Détermination de l'adresse du destinataire [Address] 14 4.4.6 Détermination de la trame [Data] 14 4.4.7 L'adressage relatif 15
4.5 EXEMPLE 1 17 4.6 EXEMPLE 2 18 4.7 MATRICE 19
4.7.1 Principe 4.7.2 Création d'une matrice
5 Mise en œuvre du protocole 21
5.1 CONFIGURATION DE LA CARTE PMSU 21 5.2 TRANSFERT DU PROTOCOLE MACRO 22 5.3 LA FONCTION TRACE 22 5.4 DRAPEAUX SYSTÈME 23
1.1 Caractéristiques
Cx-Protocol est un logiciel destiné à l'élaboration de protocoles d'envoi et de réception de données à partir des cartes PMSU (Protocol Macro Support Unit) via RS232C, RS422 et RS485. Un protocole macro est constitué de séquences de messages destinés à être envoyés ou bien reçus. Le protocole macro est élaboré puis transféré dans la carte PMSU à l'aide du logiciel Cx-Protocol. Les séquences à exécuter sont désignées par leur numéro et à l'aide de l'instruction PMCR disponible sur les automates CQM1H, C200HX/HG/HE et CS1/CJ1.
Il existe 2 types de protocoles :
Protocoles Système déjà présents dans les cartes de communication CQM1H et CS1/CJ1. Protocoles clients élaborés à l'aide de CX-Protocol puis transférés dans la carte PMSU.
De plus, les cartes PMSU disposent de la fonction "Trace" permettant l'enregistrement chronologique des trames échangées.
Il existe 2 types de carte PMSU :
Les cartes SCB insérées directement dans l'UC :
CS1W-SCB21 : 2 x RS232C. CS1W-SCB41 : RS232C + RS422A/485.

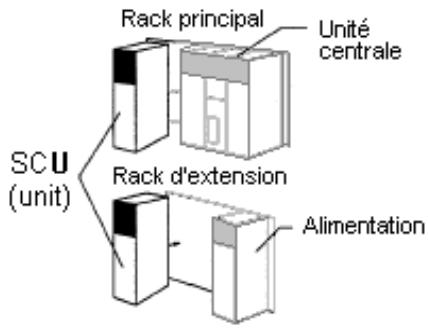

Les cartes SCU pour montage en rack :
CS1W-SCU21 : 2 x RS232C

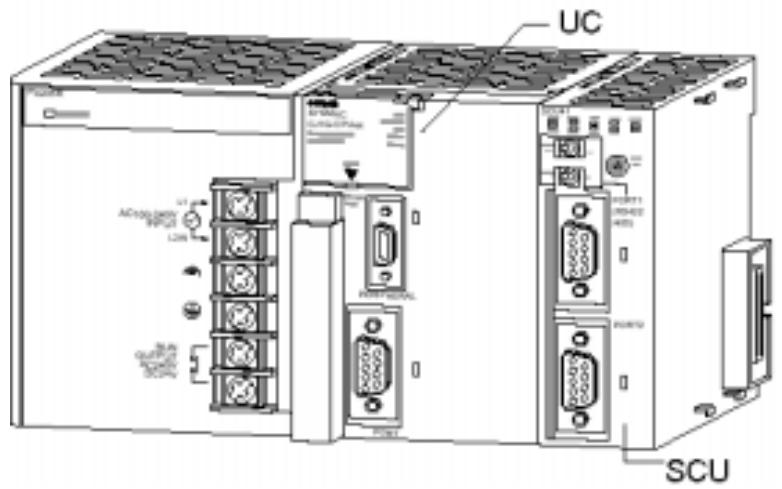

2.2 Automate CJ1
Une carte SCU pour montage en rack :
CJ1W-SCU41 : RS232C + RS422A/485
2.3 Automate C200HX/HG/HE
La série alpha dispose de 3 cartes de communication à insérer directement dans l'UC.
Les cartes non EV1 ne disposent pas de toutes les fonctionnalités décrites dans ce manuel.

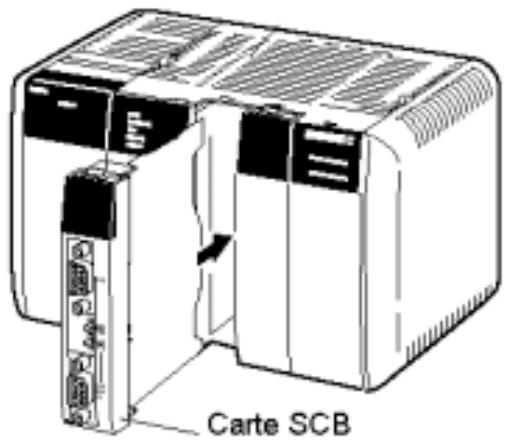

2.4 Automate CQM1H
Il existe une carte SCB insérée directement dans l'UC :
CQM1H-SCB41 : RS232C + RS422A/485
Pour utiliser le Protocol Macro sur la série CQM1H, il est impératif de :
- Basculer le commutateur DIP 8 situé sur la façade en position ON.
- Dans CX-Protocol, sélectionner un API de type C200HG-CPU43.

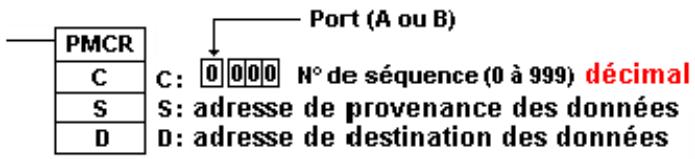

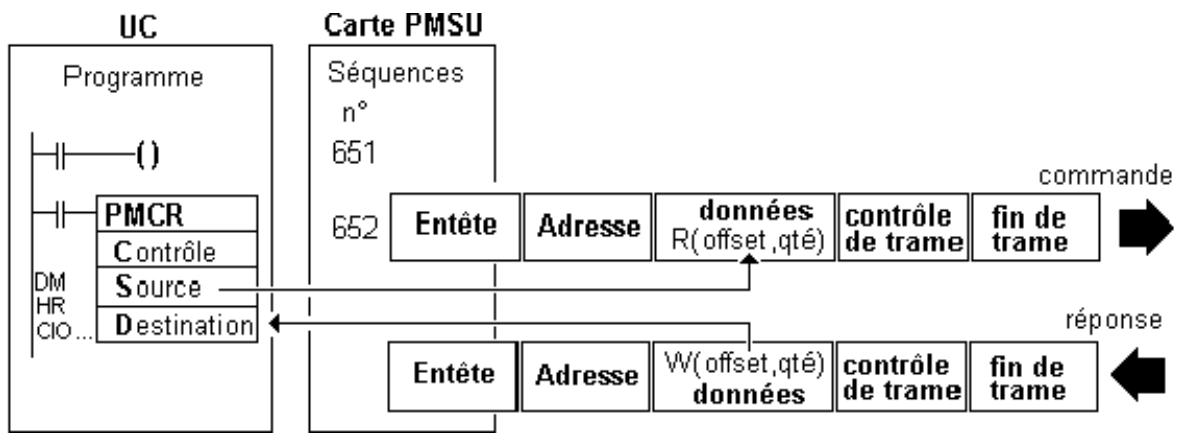

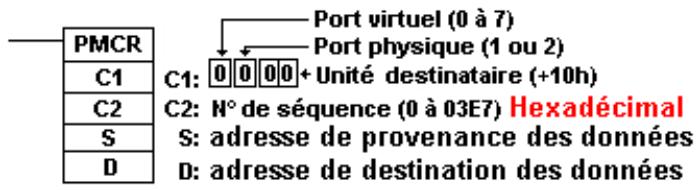

Principe de Protocol Macro
Le protocole de communication est élaboré à l'aide de Cx-Protocol sous forme de trames appelées messages à transmettre ou à recevoir. Ces messages peuvent être enchaînés dans une série ou bien suivant une matrice en fonction du contenu des réponses. Le protocole est compilé puis transféré dans la carte PMSU. L'instruction PMCR exécute une série en la désignant par son numéro dans le bloc de contrôle C. Les données à envoyer sont lues dans le bloc source (S) tandis que les réponses sont consignées dans le bloc de destination (D).
Les données lues [R] ou écrites [W] sont consignées aux adresses S et D, décalées d'un offset déterminé dans la série.
Élaboration d'un protocole
Cx-Protocol dispose de protocoles standard Omron dans l'onglet [System]. Ces protocoles peuvent être copiés dans l'espace [Projet], puis modifiés éventuellement et transférés ensuite dans la carte PMSU.

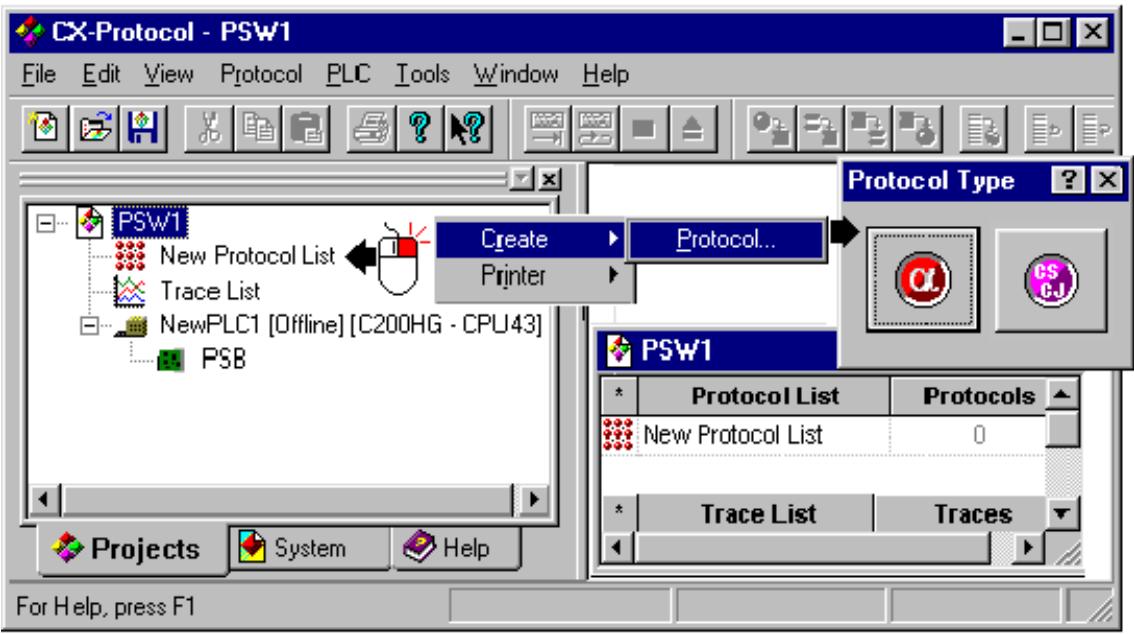

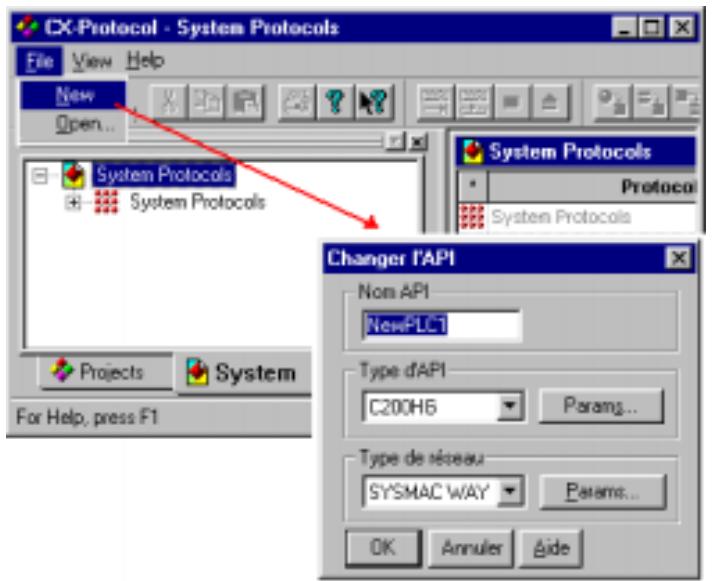

4.1 Création d'un protocole
Le type d'automate est déclaré au moment de la création du protocole.
Le menu contextuel de [New Protocol List] permet d'ajouter un protocole destiné à un API de la série Alpha (C200HX...) ou bien CS1/CJ1.

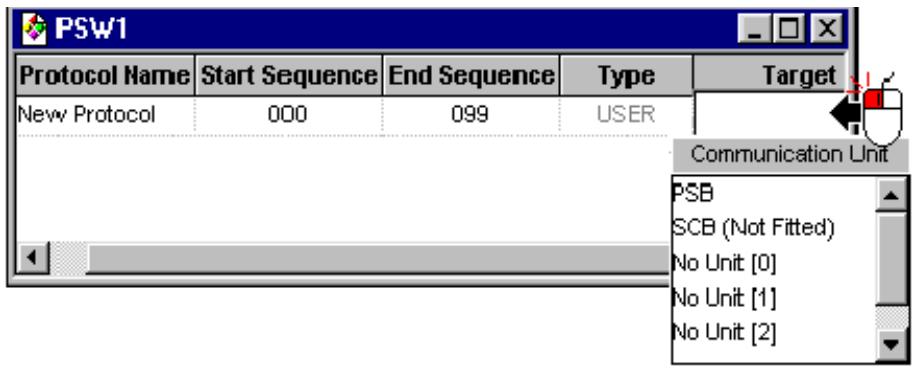

4.2 Sélection de la carte de communication PMSU
Sélectionnez dans l'éditeur de protocole le type de carte PMSU.

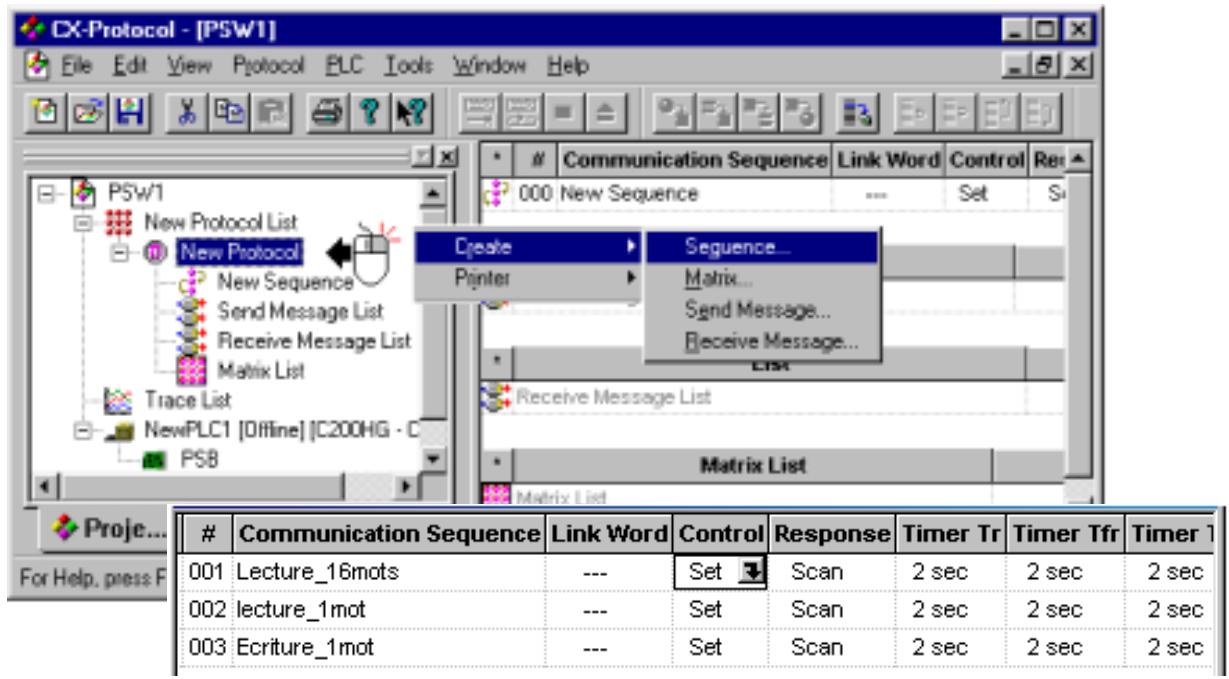

4.3.1 Création d'une séquence
Le menu contextuel de [New Protocol] permet la création de séquences.
| * | # | Communication sequence | Link word | Control | Response | Timer Tr | TimerTfr | Timer Tfs |
| 000 | Séquence lecture | --- | Set | Scan | 0.3s | |||
| 001 | Séquence écriture | --- |
Le nombre et le nom des séquences sont modifiables directement dans l'éditeur.
Link word : Permet de déterminer une zone mémoire partagée entre l'UC et la carte PMSU, commune à toutes les séquences O1, I1, O2 et I2.
Control positionne les signaux de contrôle de la transmission RTS/CTS, Xon/Xoff, délimiteurs, etc. (voir plus bas).
Response [Scan] consigne la réponse en fin de cycle.
[Interrupt fixed e le sous-programme (alpha) ou la tâche d'interruption (CS1/CJ1) spécifiée.
[Interrupt receive case] consigne la réponse aussitôt et exécute le sous-programme (alpha) ou la par l'étape dans la séquence.
Timer Tr Délai maxi de réponse. Au-delà, une erreur d'exécution est générée.
Timer Tfr Délai maxi entre le premier caractère et le dernier caractère reçu.
Timer Tfs Délai maximum envoyé.

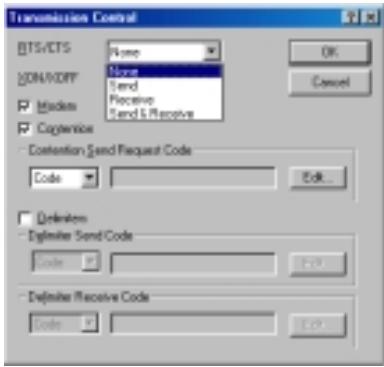

4.3.2 Méthode de contrôle des signaux de transmission
RTS/CTS : permet de gérer le flux de données en positionnant le signal CTS de ON à OFF voir de données.
Xon/Xoff : permet de gérer le flux en envoyant (avec les données) le caractère Xoff (13H) voir de données.
Modem : fonction spécifique positionnant le signal DTR à ON pendant toute la durée d'exécution de la série initialisée par PMCR. Le signal RTS est positionné à ON seulement pendant l'émission de caractères.
Contention : permet l'envoi d'un caractère spécifique lorsque le protocole nécessite une commande préalable à émettre.
DELIMITER : La transmission de plusieurs trames ne peut se poursuivre qu'à condition d'avoir reçu un caractère confirmant la réception (receive code). Dans ce cas, la trame émise compte également un délimiteur de fin de trame (send code).

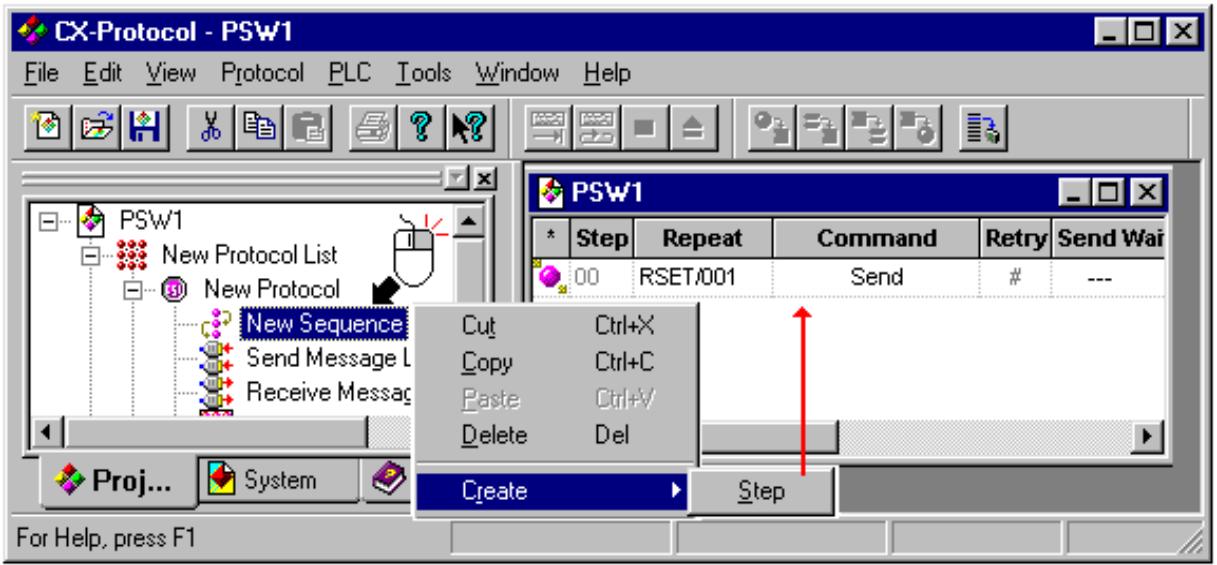

4.3.3 Création d'une étape
Une série peut contenir jusqu'à 16 étapes. Une étape consiste en une commande de :
Lecture (Receive) - Écriture (Send) - Lecture/Écriture (Send/Receive) - RAZ du tampon de réception (Flush) * - Attente (Wait) * - Activation/Désactivation du signal DTR (Open/Close) *
* : CS1/CJ1 uniquement
| * | Step | Repeat | Command | Retry | Send Wait | Send Message | Recv Message | Response | Next | Error |
| 00 | RSET/001 | SEND | 0 | 0.01s | Lecture1DM | ########## | Yes | End | Abort |
Étape n°
Répéter le nombre de répétitions de cette étape.
Commande envoi, réception ou envoi + réception enchaîné suivant le tableau de réponse prédéfini dans la matrice.
Retry : nombre d'essais dans la limite de l'intervalle de temps fixé par les timers (commande Send/Receive uniquement).
Send Wait : délai d'attente avant l'exécution de l'envoi.
Send Send Message List] (cf chap. 1.8).
Recv Receive Message List] (cf chap. 1.8).
Response : Réponse attendue
Détermine l'action suivante : étape suivante, étape spécifique, fin ou annulation.
Error en cas d'anomalie (idem Next).
4.4.1 Création d'un message
Les étapes constituent les séquences qui font appel aux messages décrits dans les listes suivantes :
Chaque champ détermine le type de caractère ou la méthode d'extraction de la donnée et est ensuite concaténé pour former une trame dans le champ [Data].
| * | Send Message | Header <h> | Terminator <t> | Check code <c> | Length <l> | Address <a> | Data |
| + | Lecture1DM | "@" | [2A0D] | LRC | $(R(1),2) | <h>+<a> |
Send Message Nom du message
Terminator Caractère de fin du message
Check code : méthode de contrôle du message (LRC, LRC2, CRC-CCIT, CRC16, SUM)
Length : méthode de calcul de la taille du message (octets binaires, mots...
Address détermine à quel endroit se trouve l'adresse dans le bloc de mot pointé par l'instruction PMCR et le nombre d'octets à considérer.
Concaténation des données du message.

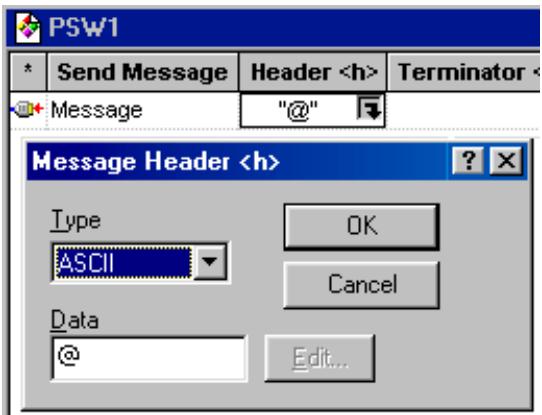

4.4.2 Détermination des délimiteurs de trame
Les champs [Header] et [Terminator] permettent de déterminer un caractère d'en-tête et de fin de trame. Il peut s'agir d'un caractère ou bien du code ASCII d'un caractère non imprimable s'il s'agit d'un protocole binaire.

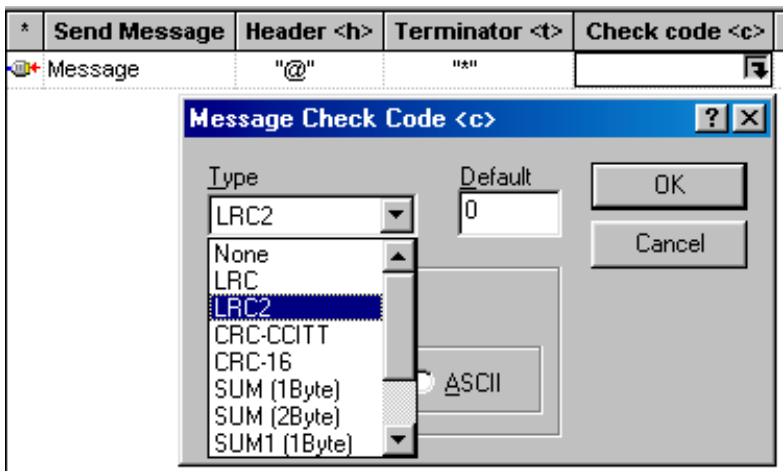

4.4.3 Détermination de la méthode de contrôle d'erreur
Le champ [Check code] établit le type de contrôle d'erreur : LRC, CRC...
Le code de contrôle d'erreur est calculé puis placé dans la trame à expédier.
Si, lors de la réception, le code reçu est différent du code calculé, une erreur est générée et peut être exploitée ensuite dans une matrice.
4.4.4 Détermination du champ longueur [Length]
Certains protocoles (Modbus) introduisent dans la trame la longueur de la trame. Si ce champ est placé dans la trame, la longueur de la trame sera calculée automatiquement. Attention, la longueur de la trame n'est pas vérifiée dans le cas d'un API de la série alpha. Dans
le cas d'un CS1/CJ1, une erreur est générée.

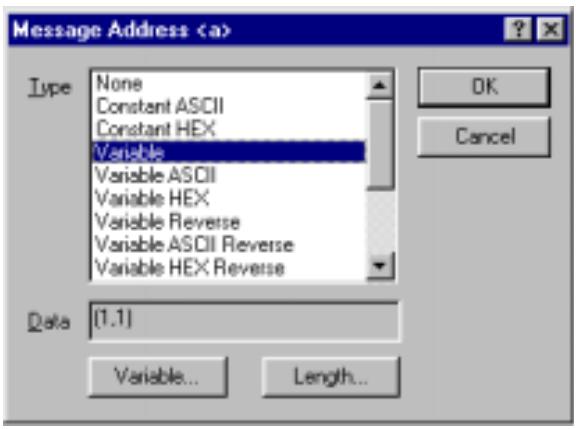

4.4.5 Détermination de l'adresse du destinataire [Address]
S'il s'agit d'un protocole maître susceptible d'interroger un esclave parmi d'autres, le champ [Address] permet de déterminer l'endroit où est consigné le numéro de l'esclave. Ce numéro peut être constant ou bien consigné à une adresse relative (cf ch. 4.4.7 Adressage relatif). Dans ce cas, il peut être judicieux d'utiliser la même adresse que celle utilisée par le compteur de répétition en guise de numéro d'esclave, de manière à interroger n esclaves à l'aide d'une seule étape.
![OMRON CX-PROTOCOL - Détermination de l'adresse du destinataire [Address] - 1](/content/2019/11/168292/images/9cfc832c03df9291f140ff1dfb475f31ad4f8e9f9785455855718fda431b64df.jpg)

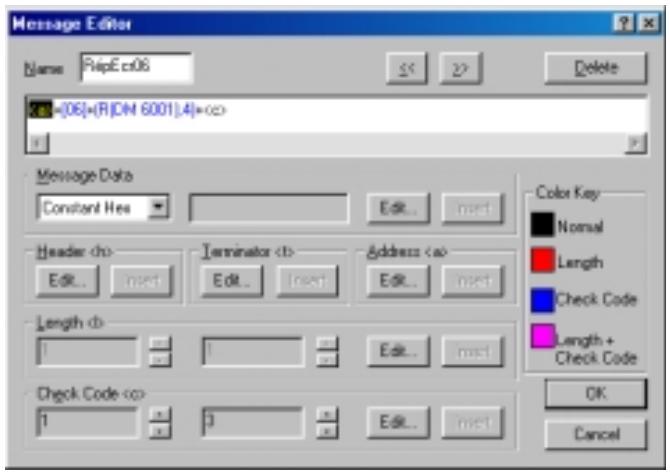

4.4.6 Détermination de la trame [Data]
Le champ [Data] permet d'assembler les différents termes qui vont constituer la trame finale. On peut ainsi combiner :
- Un en-tête [Header]
- Une adresse d'esclave
- Une donnée [Message Data] du type :
- constante
- variable déterminée par un adressage relatif (cf. ch. 4.4.7 Adressage relatif)
- Calcul de longueur de trame [Length]. Code de contrôle d'erreur [Check code].
- Caractère de fin de trame [Terminator]
![OMRON CX-PROTOCOL - Détermination de la trame [Data] - 1](/content/2019/11/168292/images/23c923811c043019083ba6dc2125aaba415b82f420921b5c9181ebceef9b7366.jpg)
Les couleurs signalent les champs intégrés aux calculs de longueur, de contrôle d'erreur ou les deux en même temps.

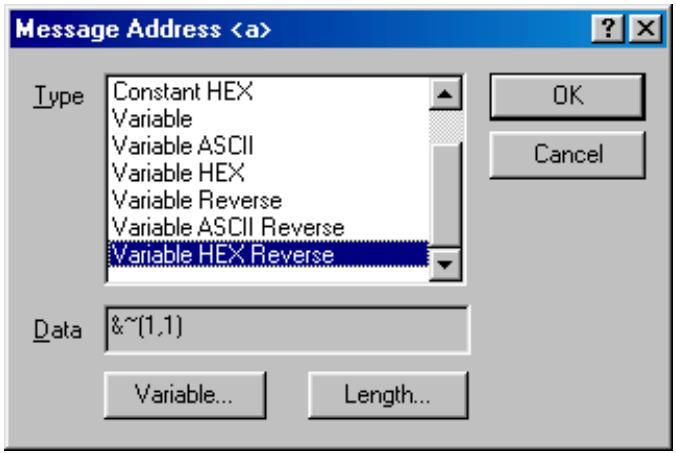

4.4.7.1 Principe
Les données utilisées par les champs [Length] et [Data] peuvent être déterminées par une constante ou bien provenir d'une variable mémoire de l'automate dont l'adresse et la taille sont spécifiées à l'aide de :
L'adresse de référence de la variable [Variable...]. La taille de la variable [Length...].
Ces deux paramètres peuvent être déterminés de trois façons :
- Par l'opérande de l'instruction PMCR, [S] pour un envoi et [D] pour une réception.
- Par les mots de la zone commune aux séquences « Link word »
- Directement (zones CIO, WR, DM, LR, HR, AR, EM)
Les variables ASCII (conversion Hexa->ASCII) sont précédées du symbole $ tandis que les variables Hexa (conversion ASCII->Hexa) le sont du symbole &. Les "variables reverses" sont précédées du symbole ~ pour indiquer que les données sont lues/écrites en commençant par le mot de poids fort.

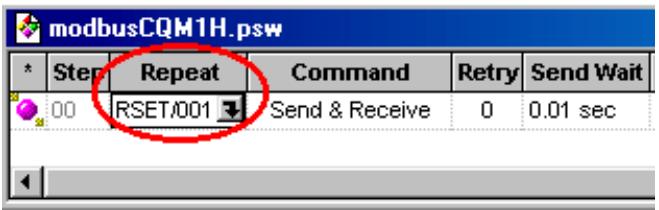

4.4.7.2 Influence du compteur de répétition
Si le compteur de répétition a été configuré dans l'éditeur de séquence, sa valeur aura une influence directe sur l'adresse effective de la variable automate.
Dans tous les cas, l'adresse effective est le résultat de l'adresse de référence additionné au résultat de l'expression.
Y N + X
Ou:
- N représente le compteur de répétitions (défini dans l'éditeur de séquences).
- y représente le coefficient multiplicateur (pente)
Par défaut, N = 1, x = 1 et y = 0, ce qui a pour conséquence de ne pas modifier l'adresse de référence : adresse effective = adresse de référence + 1.
Ce décalage initial de 1 mot permet de débuter directement à partir du 2^ème mot.
En effet, le premier mot contient la taille du bloc pour permettre l'exécution de l'instruction PMCR.

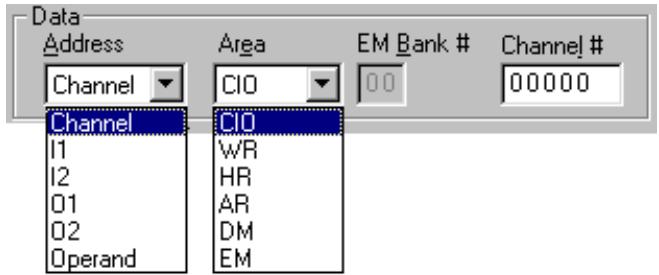

4.4.7.3 Description des champs
Type : Read R() : la donnée est lue dans la zone spécifiée par Data. Write W() : les données sont consignées dans la zone spécifiée par Data. yN + x : champs destinés à y et x respectivement. * variable non connue au préalable (en réception).
Data : zone mémoire et adresse spécifiées par Area, EM et Channel #. Operand : zone pointée par l'opérande de l'instruction. PMCR I1, I2, O1, O2 : la donnée est lue/écrite dans l'une des 4 zones communes aux séquences (Link area).

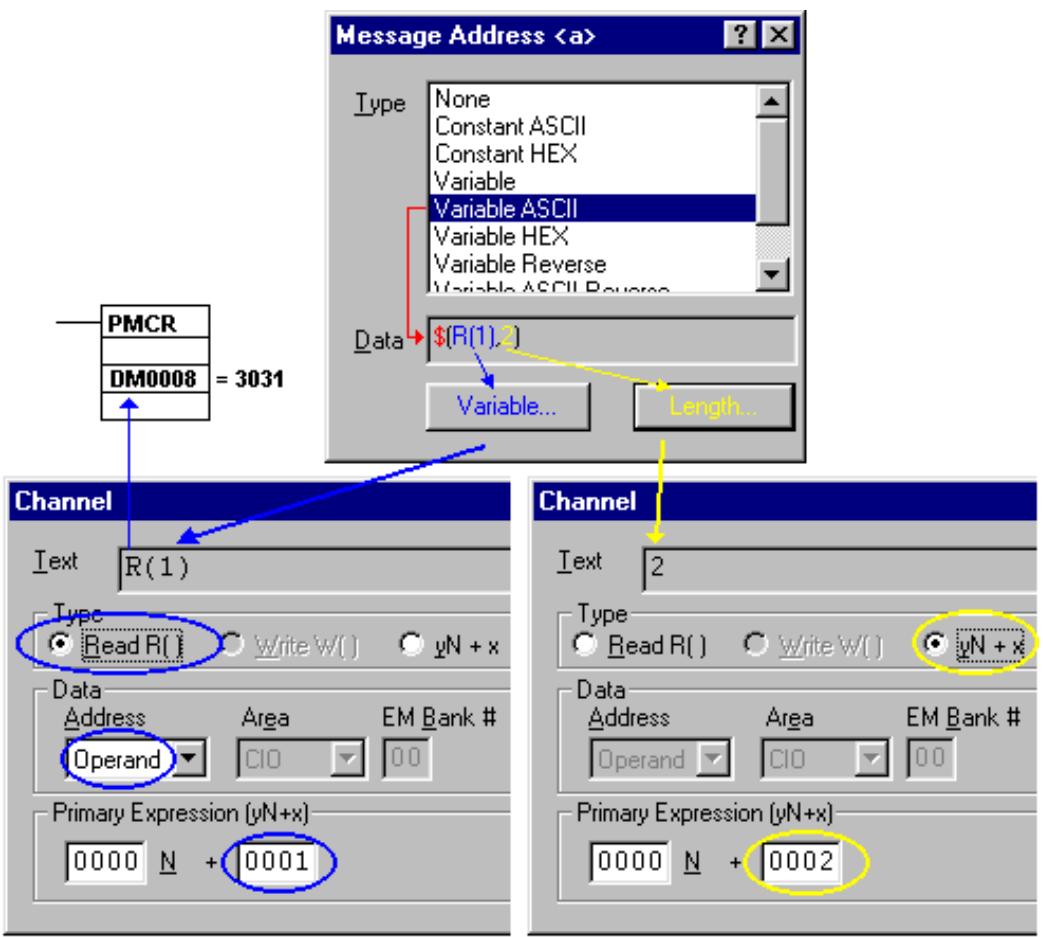

4.5 Exemple 1
Envoi d'une trame dont l'adresse à écrire est consignée dans le DM0008 (3031). Cette adresse est toujours exprimée sur 2 octets.
La variable s'écrit "$$(R(1),2)" :
: indique que la valeur doit être convertie en caractère ASCII.
R: indique que la donnée est pointée par l'opérande source de l'instruction PMCR.
(1) : le premier mot constitue l'adresse de départ.
2 octets. Le compteur de répétition n'est pas activé, par conséquent N est fixé à 1.

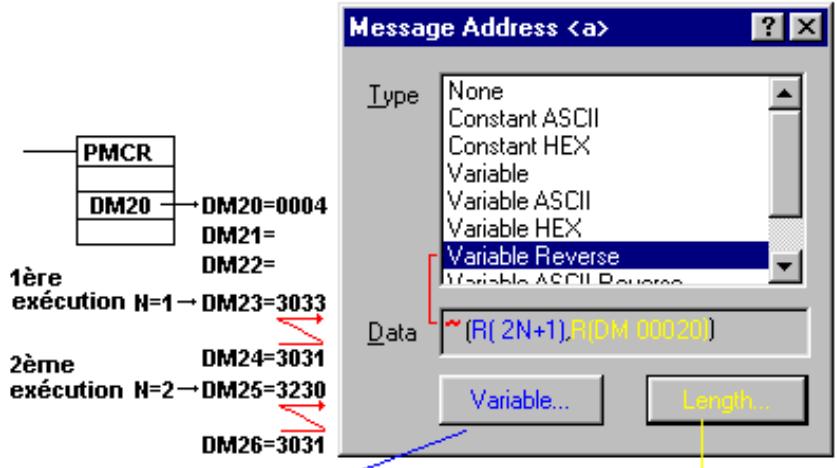

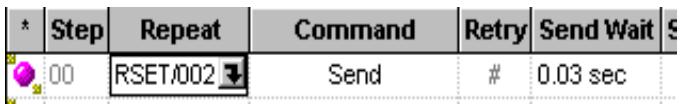

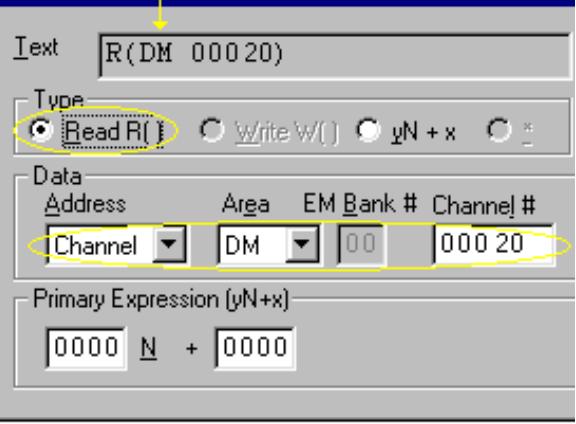

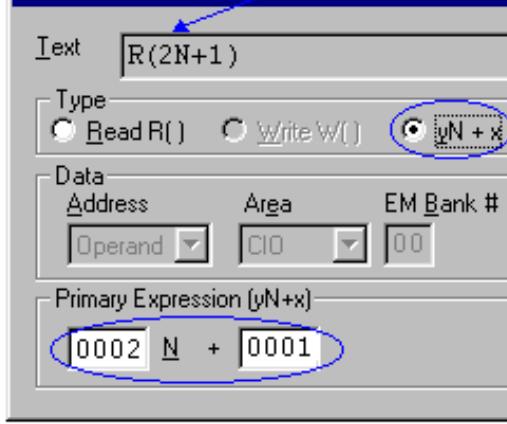

4.6 Exemple 2
Exécution d'une trame de lecture à 2 adresses différentes 0103 et 0120.
L'étape est donc exécutée 2 fois (compteur de répétition = 2).
La taille de l'adresse peut varier à chaque exécution de PMCR.
L'opérande source de l'instruction PMCR pointe vers le DM20.
Le DM20 contient la quantité d'octets (4).
Les DM24 et 23 contiennent la première donnée (inversée).
Les DM26 et 25 contiennent la seconde donnée (inversée).
La variable s'écrit : (R(2N+1), R(DM 00020))
Lecture des mots en ordre inverse.
R(2N+1): L'adresse est pointée par l'opérande source de l'instruction PMCR avec un décalage de +3 puis de +5 au passage suivant car N vaut successivement 1 puis 2.
R(DM00020): La quantité d'octets est consignée dans le DM20.

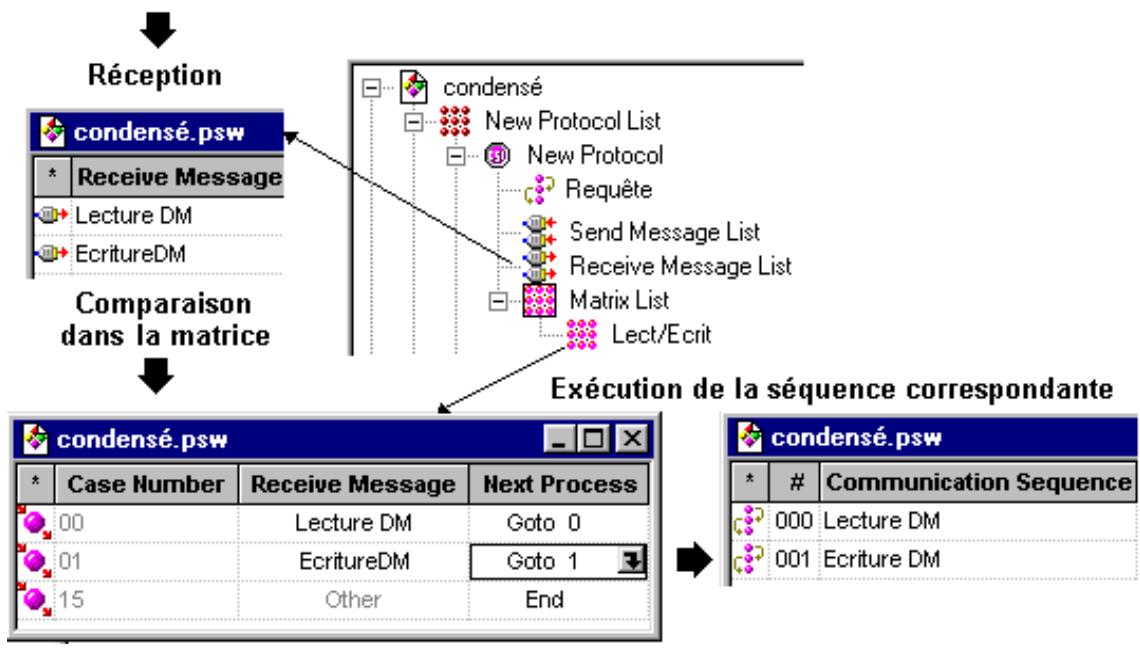

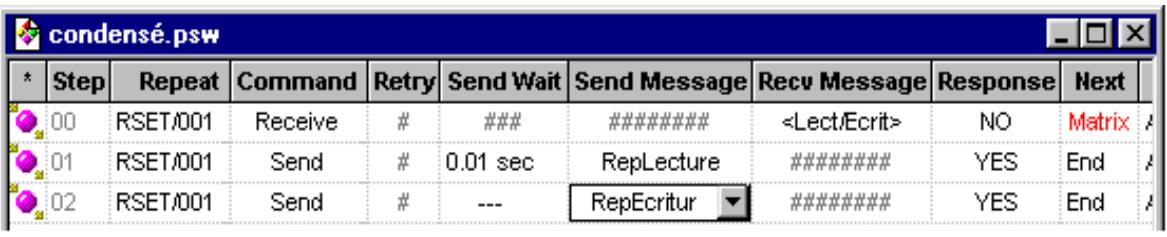

4.7.1 Principe
La série renvoie le premier pas vers la matrice appelée ici "LectEcrit" qui, en fonction de la requête réseau, orientera vers le pas spécifique (001 pour une réponse à une lecture ou 002 pour une réponse à une écriture).

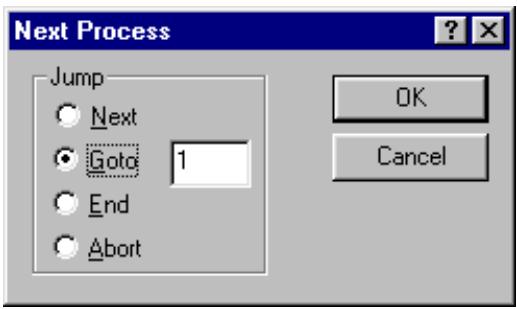

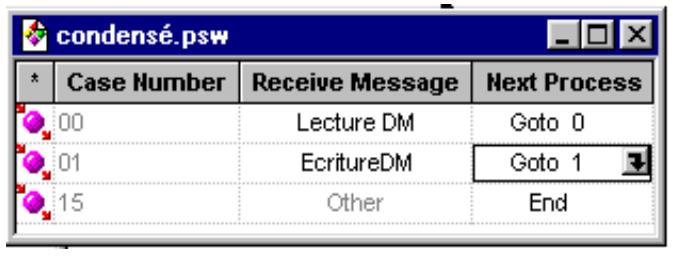

4.7.2 Création d'une matrice
L'option "Matrix" n'apparaît dans le champ Next que lorsqu'une matrice existante est sélectionnée dans le champ Recv Message. Il faut donc, dans l'ordre :
- Créer une matrice en lui donnant simplement un nom.
- Élaborer la série en commençant par le renvoi vers cette matrice, puis les messages à transmettre.
- Élaborer la matrice en désignant les étapes à exécuter en fonction des messages reçus et consignés dans la liste "Receive Message List".
Chaque cas répertorié dans la matrice doit ensuite désigner l'action suivante à entreprendre.
Next : séquence suivante (dans l'ordre des numéros) Goto : saut vers une série spécifique End : met fin à l'exécution de la matrice Abort : aucune action, la matrice continue de s'exécuter.
Pour être opérationnel, les messages reçus, destinés à être comparés dans la matrice, doivent comporter le même en-tête.

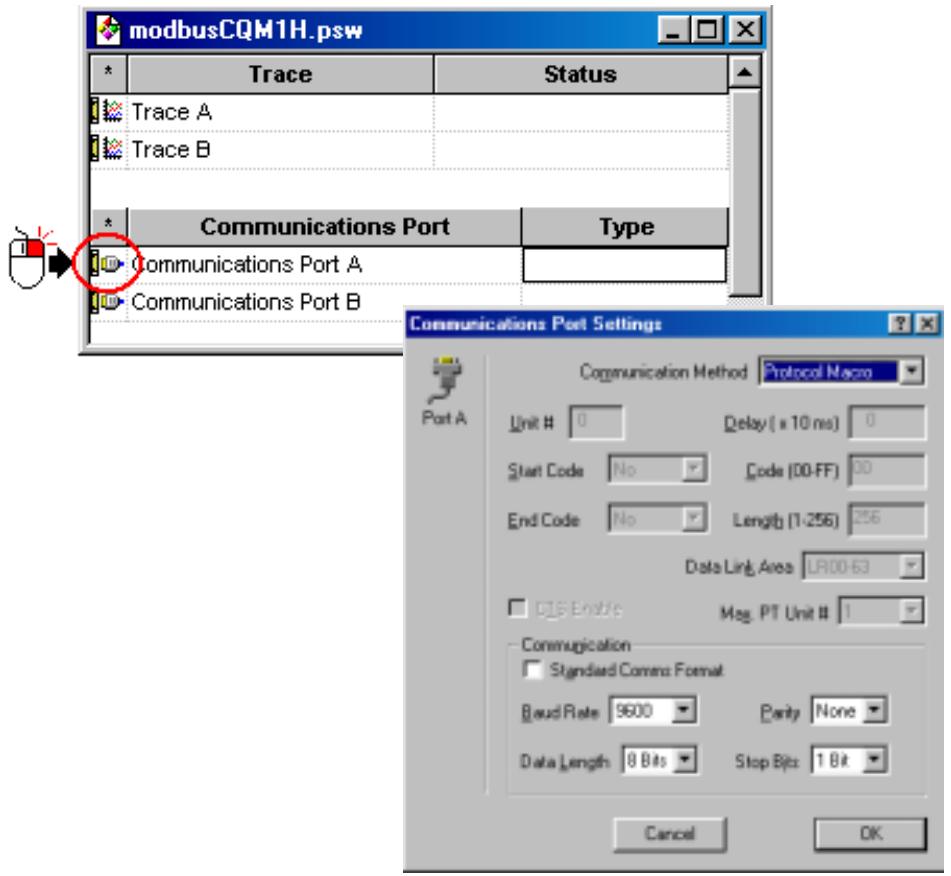

5.1 Configuration de la carte PMSU
La méthode et le format de communication utilisés doivent être configurés dans l'API.

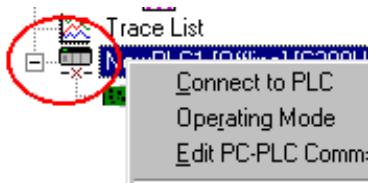

Il faut tout d'abord connecter Cx-Protocole à l'API en choisissant dans la barre des menus l'option [PLC/Connect to PLC] ou bien en passant par le menu contextuel de l'icône.
Puis sélectionner par un clic droit le port de communication à configurer.
Attention, le menu contextuel n'est accessible qu'en cliquant très précisément sur l'icône.
5.2 Transfert du protocole macro
L'option [Download] du menu [Protocol] (ou bien du menu contextuel) n'est accessible qu'à condition d'avoir sélectionné dans l'arborescence un protocole ou bien la liste contenant les protocoles. Ceci permet de transférer tout ou partie du protocole.
Cx-protocol compile puis transfère le protocole, mais propose aussi d'y inclure ou non les sources ainsi qu'une protection par mot de passe.

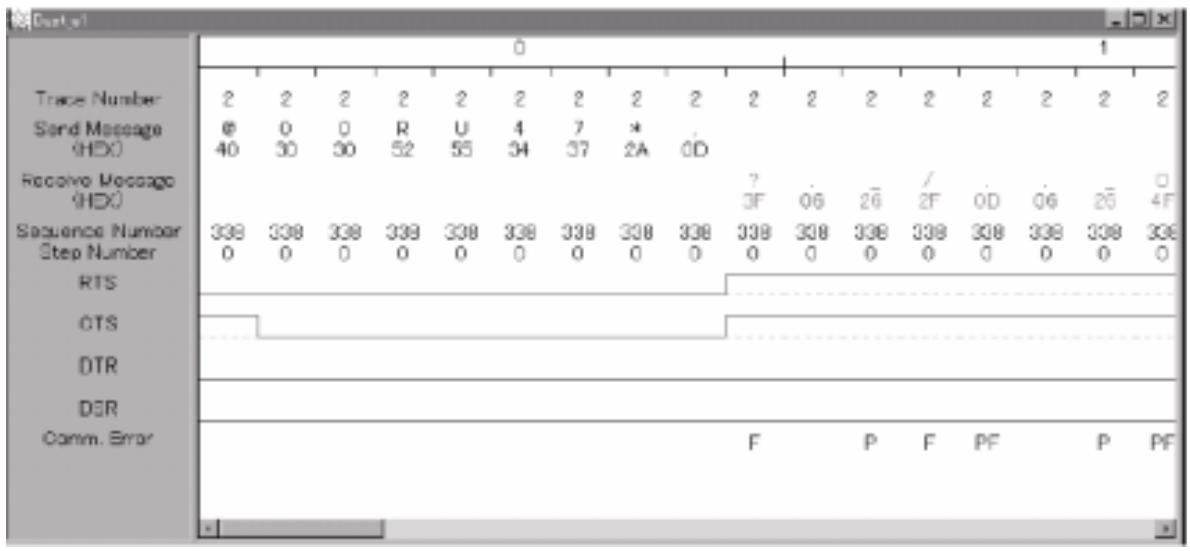

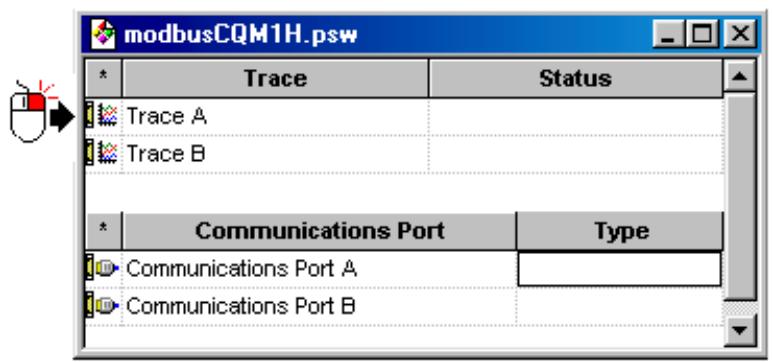

5.3 La fonction Trace
Cette fonctionnalité du Cx-protocol est très utile pour réaliser la mise au point du protocole. La carte PMSU est capable de tracer l'envoi/réception de 670 caractères sur série alpha et 1700 sur CS1/CJ1.
La fonction trace est démarrée/arrêtée puis opérée par le menu contextuel de l'icône.
5.4 Drapeaux système
| Fonctions | CS1-SCB | CS1/CJ1-SCU | HX/HG/HE-SCB | |||
| Port 1 | Port 2 | Port 1 | Port 2 | Port A | Port B | |
| CIO | CIO | CIO | CIO | IR | IR | |
| Port activé | 1906.00 | 1916.00 | n+6.00 | n+16.00 | --- | --- |
| Erreur d'exécution du P. macro | 1909.15 | 1919.15 | n+9.15 | n+19.15 | 289.08 | 289.12 |
| Erreur sur une étape de séquence | 1909.14 | 1919.14 | n+9.14 | n+19.14 | 289.09 | 289.13 |
| Drapeau d'annulation | 1909.13 | 1919.13 | n+9.13 | n+19.13 | --- | --- |
| Drapeau fonction trace en cours | 1909.12 | 1919.12 | n+9.12 | n+19.12 | --- | --- |
| Drapeau séquence terminée | 1909.11 | 1919.11 | n+9.11 | n+19.11 | 289.10 | 289.14 |
| Drapeau séquence annulée | 1909.10 | 1919.10 | n+9.10 | n+19.10 | 289.11 | 289.15 |
| Drapeau étape d'attente | 1909.09 | 1919.09 | n+9.09 | n+19.09 | --- | --- |
| Code erreur :1 : pas de protocole (alpha)2 : erreur de n° de séquence3 : erreur zone L/E donnéesés4 : erreur de syntaxe P. macro5 : erreur UC | 1909.00à1909.03 | 1919.00à1919.03 | n+9.00àn+9.03 | n+19.00àn+19.03 | 286.08à286.11 | 289.12à289.15 |
| n° de la séquence en cours | 1910 | 1920 | n+10 | n+20 | --- | --- |
| Etape et cas identifié par la matrice | 1911 | 1921 | n+11 | n+21 | 287 | 288 |
| Drapeau mémoire du cas identifié | 1912 | 1922 | n+12 | n+22 | --- | --- |
| Drapeau mémoire de l'étape | 1913 | 1923 | n+13 | n+23 | --- | --- |
| Valeur courante du compt. de rép. | 1914 | 1924 | n+14 | n+24 | --- | --- |
| RAZ port de communication | A636.01 | A636.02 | A62n.01 | A62n.02 | IR289.00 | IR289.01 |
| Délai réponse PMSU dépassé | A424.00 | A417.n | IR268.00 | |||
| Erreur bus carte insérée (inner) | A424.01 | --- | IR268.01 | |||
| Erreur de donnéesés (CRC, FCS) | A424.09 | --- | IR268.02 | |||
