CX-PROGRAMMER - Logiciel de programmation d'automates programmables industriels OMRON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Automate programmable industriel
Logiciel	Environnement de programmation
Interface utilisateur	Graphique avec menus et barres d'outils
Langage de programmation	Langage de contacts, blocs fonctionnels
Gestion des projets	Support de multiples projets et symboles
Fonctions de débogage	Rapports d'erreurs et compilation
Affichage	Fenêtres multiples avec arborescence
Support des données	Adresses, types et formats configurables
Utilisation mémoire	Non précisé
Compatibilité	Automates standards industriels
Langues disponibles	Multilingue (français, anglais, autres)
Fonctions avancées	Traitement des données, surveillance
Exportation	Rapports et fichiers de configuration
Système d'exploitation	Non précisé
Support matériel	Non précisé
Mises à jour	Non précisé

FOIRE AUX QUESTIONS - CX-PROGRAMMER OMRON

Comment installer OMRON CX-Programmer sur mon ordinateur ?

Pour installer OMRON CX-Programmer, téléchargez le fichier d'installation depuis le site officiel d'OMRON, exécutez le fichier et suivez les instructions à l'écran. Assurez-vous d'avoir les droits administratifs sur votre ordinateur.

Quelle version de Windows est compatible avec OMRON CX-Programmer ?

OMRON CX-Programmer est compatible avec Windows 10, Windows 8.1 et Windows 7. Vérifiez que votre système d'exploitation est à jour pour éviter tout problème de compatibilité.

Comment résoudre les problèmes de connexion avec le PLC ?

Vérifiez que le câble de connexion est correctement branché et que les paramètres de communication dans CX-Programmer sont configurés correctement. Assurez-vous également que le PLC est sous tension et fonctionnel.

Que faire si le logiciel ne se lance pas ?

Si OMRON CX-Programmer ne se lance pas, essayez de redémarrer votre ordinateur. Assurez-vous également que votre antivirus ou pare-feu ne bloque pas le programme. Si le problème persiste, réinstallez le logiciel.

Comment mettre à jour OMRON CX-Programmer ?

Pour mettre à jour OMRON CX-Programmer, rendez-vous sur le site officiel d'OMRON, téléchargez la dernière version du logiciel et suivez les instructions d'installation. Il est recommandé de sauvegarder vos projets avant de procéder à la mise à jour.

Comment récupérer un projet perdu ou corrompu ?

Si vous avez perdu un projet ou s'il est corrompu, vérifiez d'abord si vous avez une sauvegarde. Si ce n'est pas le cas, vous pouvez essayer d'ouvrir la dernière version enregistrée du projet. En cas de corruption, utilisez l'option de restauration si elle est disponible.

Quels sont les formats de fichiers supportés par OMRON CX-Programmer ?

OMRON CX-Programmer supporte les formats de fichiers .cxp pour les projets et .cxt pour les fichiers de configuration. Vous pouvez également importer et exporter des fichiers dans d'autres formats compatibles.

Comment configurer les paramètres de communication ?

Pour configurer les paramètres de communication, ouvrez le panneau de configuration dans CX-Programmer, sélectionnez le type de PLC, puis ajustez les paramètres de port, vitesse de communication et autres options selon les spécifications de votre matériel.

Où trouver la documentation et les manuels d'utilisation ?

La documentation et les manuels d'utilisation d'OMRON CX-Programmer sont disponibles sur le site officiel d'OMRON dans la section support. Vous pouvez les télécharger au format PDF.

Comment contacter le support technique d'OMRON ?

Pour contacter le support technique d'OMRON, visitez le site officiel et allez dans la section contact. Vous pouvez trouver des numéros de téléphone, des adresses e-mail et des formulaires de contact pour obtenir de l'aide.

MODE D'EMPLOI CX-PROGRAMMER OMRON

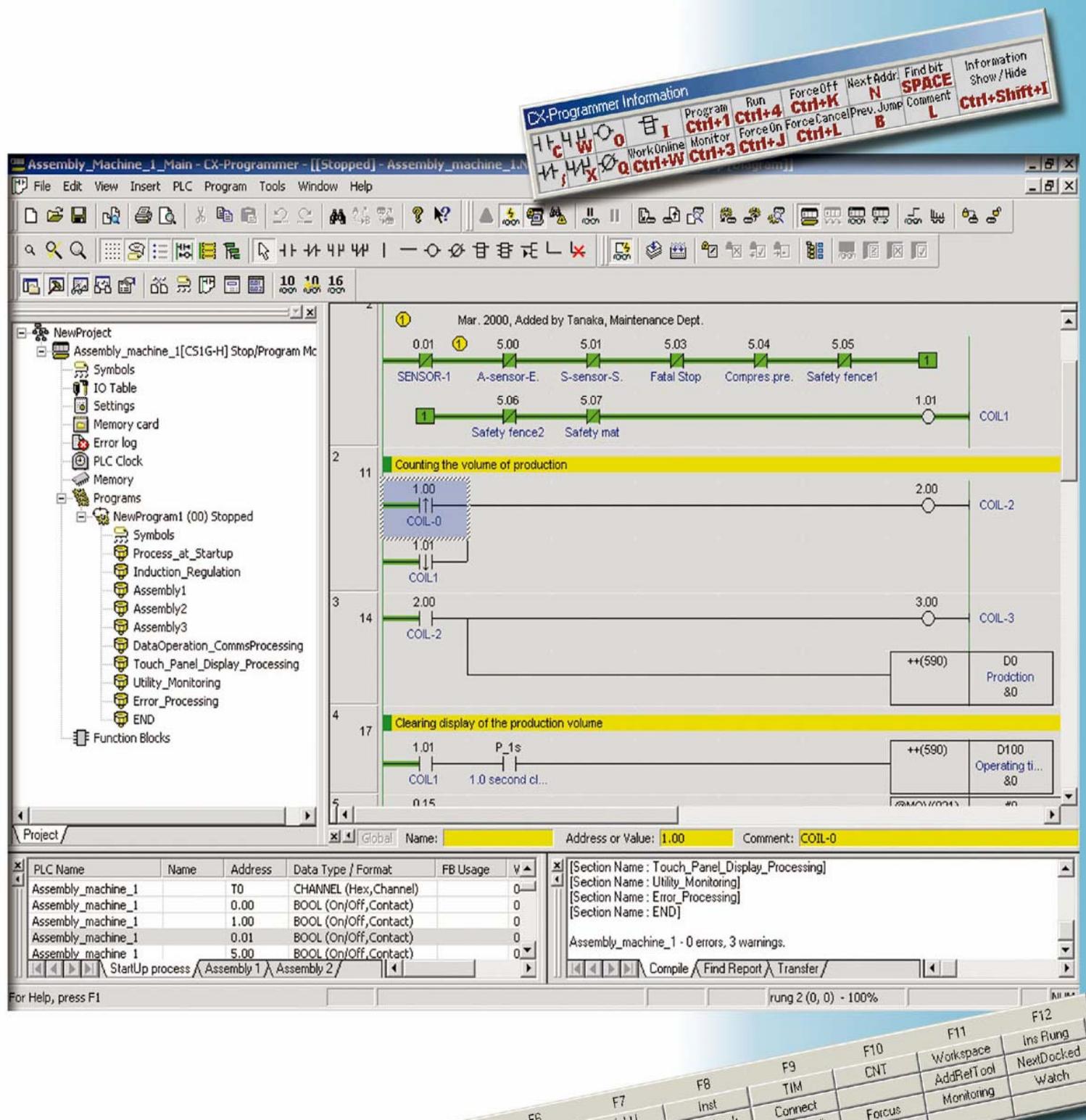

Guide d'introduction

Le CD-ROM de CX-One / CX-Programmer contient un manuel d'utilisation au format PDF.

Veuillez lire les sections remarques et précautions du manuel de l'utilisateur avant d'utiliser cx-programmer.

Le guide d'introduction de CX-Programmer décrit les opérations de base de CX-Programmer. Pour plus d'informations, reportez-vous au manuel de l'utilisateur au format PDF. Notre PC doit disposer d'Acrobat Reader version 4.0 ou ultérieure pour ouvrir le fichier PDF.

Chapitre 1 installation et démarrage

1. Installation 1-1

1-1. Installation de CX-Programmer 1-2. Enregistrement en ligne 1-5.

1. Démarrage de CX-Programmer 1-7
2. Ouverture d'un nouveau projet et configuration du type d'appareil 1-8
3. Fenêtre principale 1-9

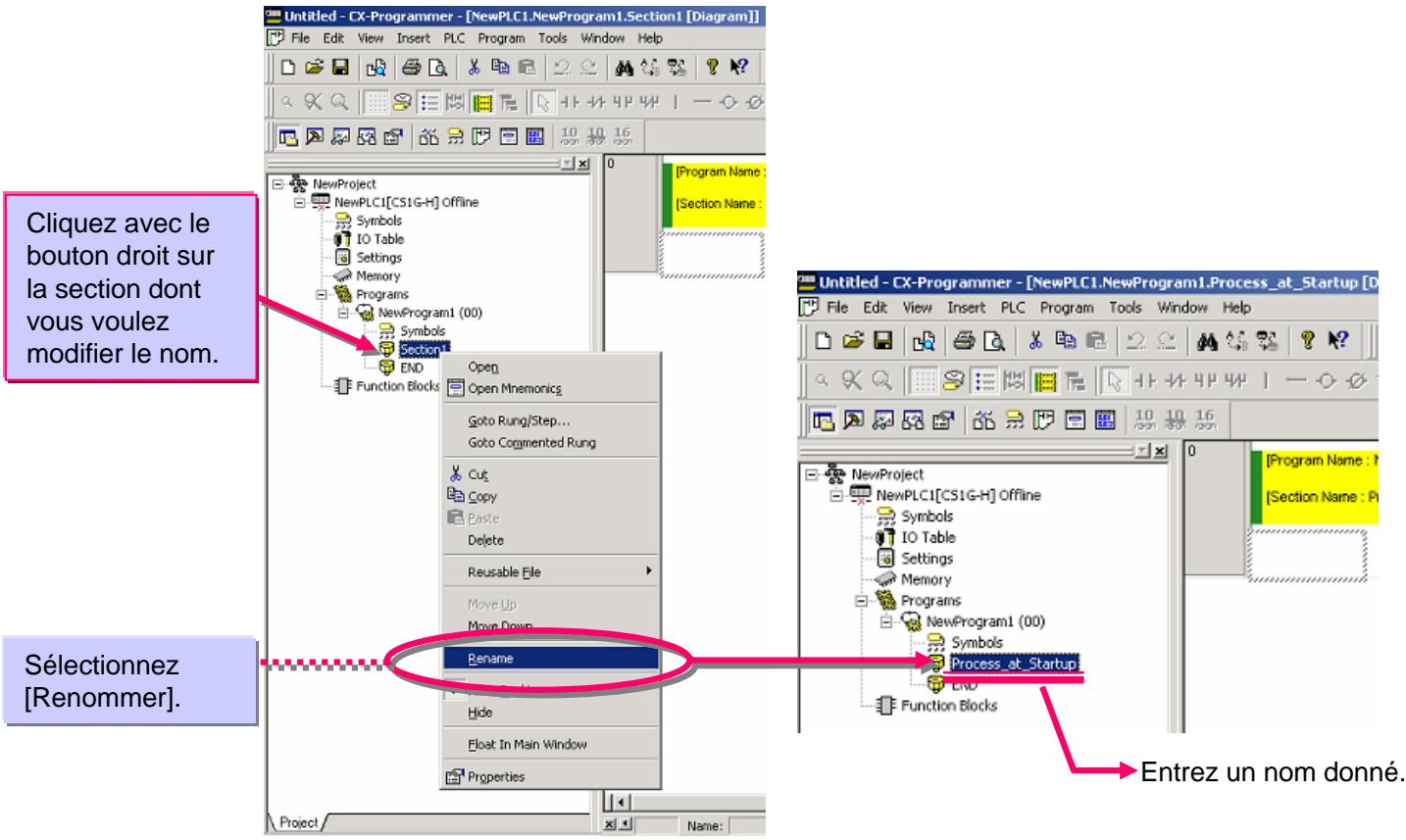

4-1. Attribution de touches compatibles SYSWIN 1-10 4-2. Section 1-11 4-3. Suppression et affichage des fenêtres optionnelles 1-13

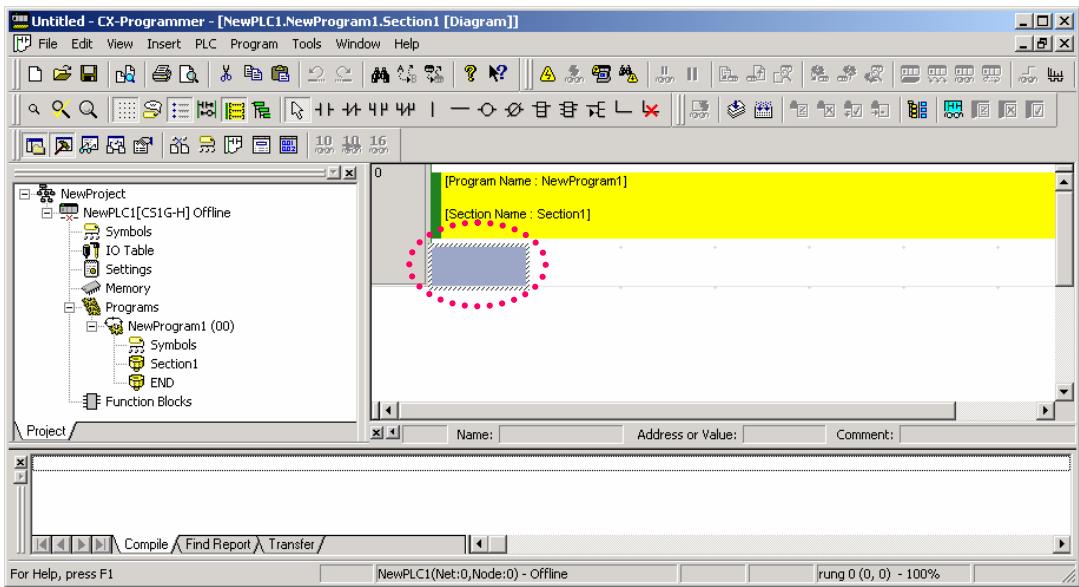

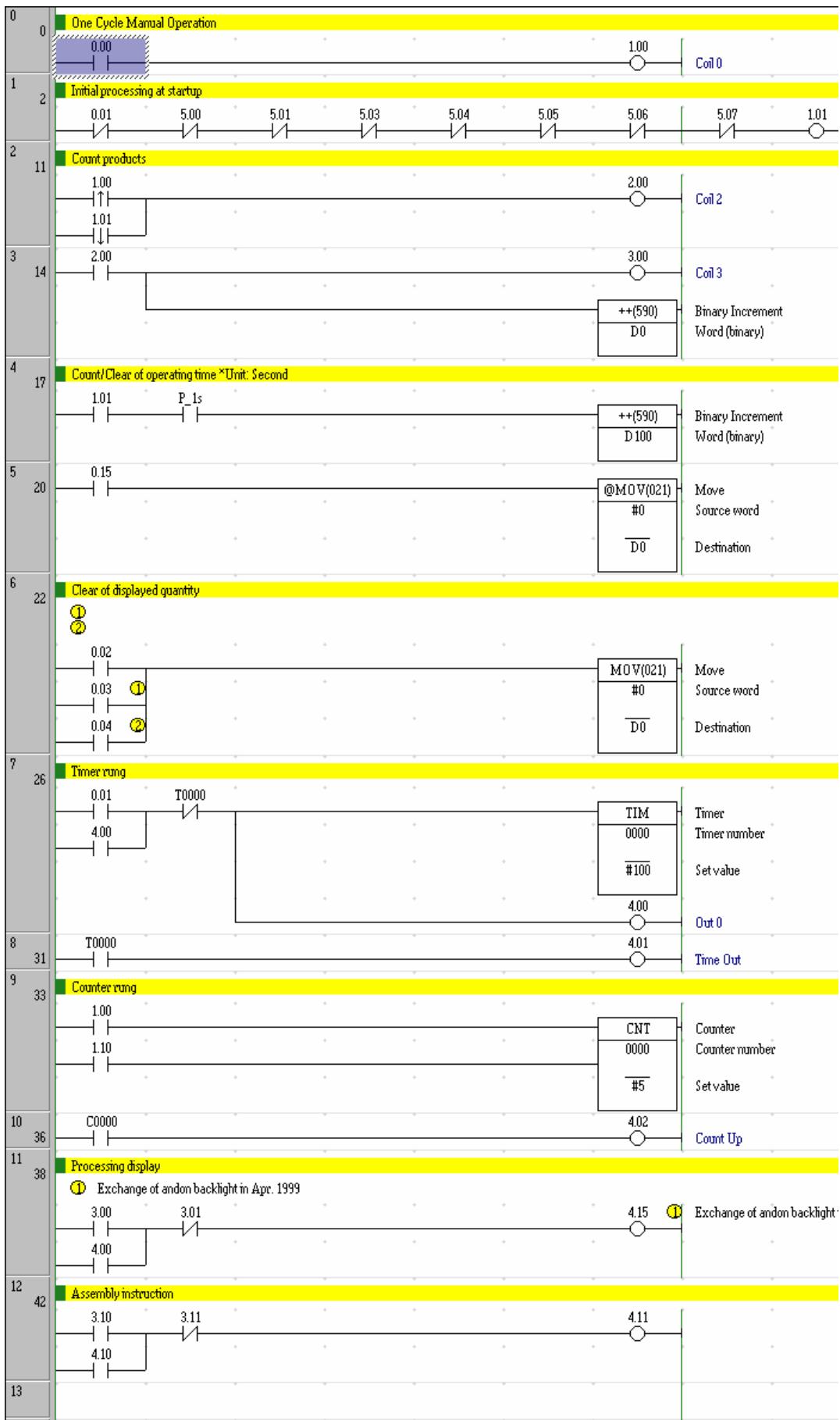

1. Création d'un programme 1-14

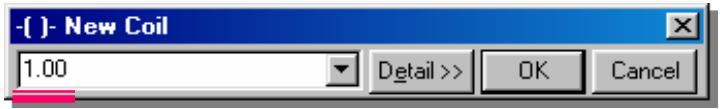

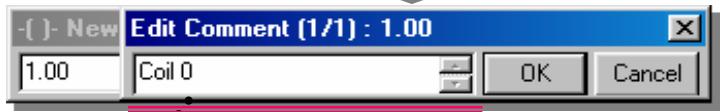

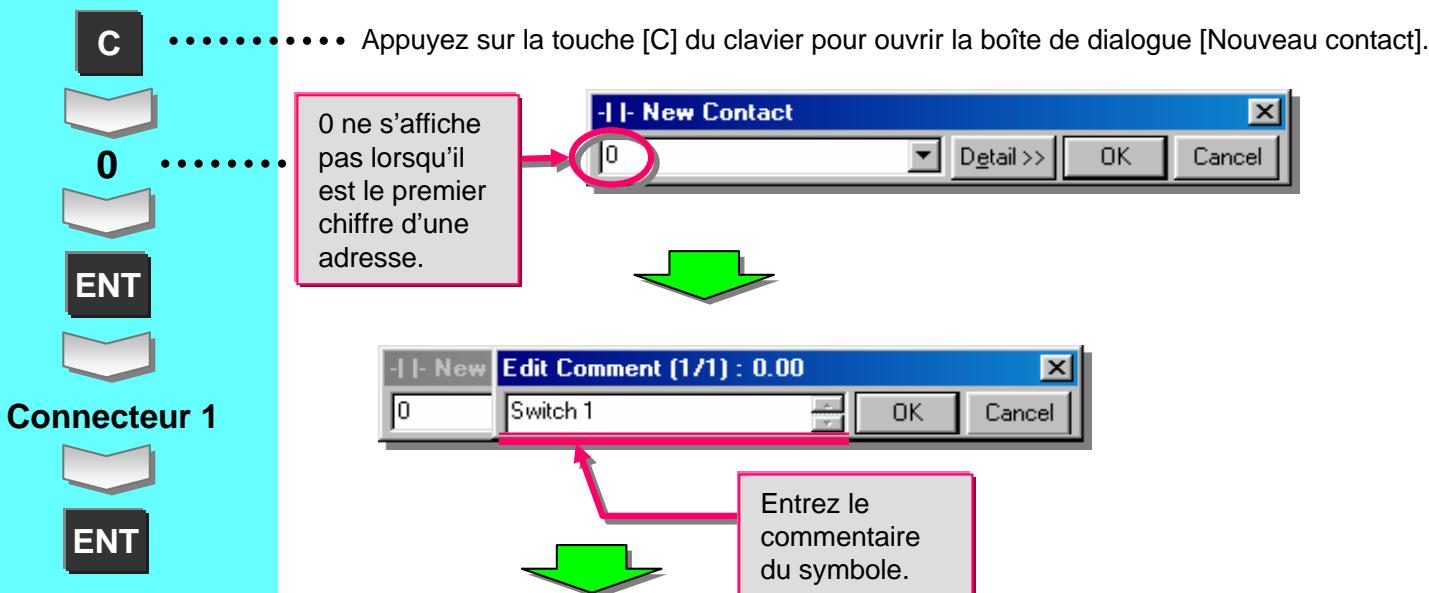

5-1. Entrée d'un contact normalement ouvert 1-15 5-2. Entrée d'une bobine 1-16 5-3. Modification d'un commentaire de symbole 1-18 5-4. Entrée d'un commentaire de segment 1-19 5-5. Entrée d'un contact normalement fermé 1-19 5-6. Entrée de commentaires attachés 1-20 5-7. Entrée d'un contact différentiel vers le haut 1-21 5-8. Entrée d'un contact différentiel vers le bas 1-21 5-9. Entrée d'une ligne verticale vers le haut 1-22 5-10. Entrée d'une ligne verticale vers le bas 1-22 5-11. Entrée d'instructions avancées 1 - Entrée de chaînes de caractères 1-23 5-12. Entrée d'instructions avancées 1 - Fonctions utiles 1-24 5-13. Entrée d'un relais auxiliaire - Bit d'impulsion de temporisation 1,0 seconde 1-25 5-14. Entrée d'instructions avancées 2 - Entrée d'instructions différentielles 1-26 5-15. Entrée d'un segment OU 1-27 5-16. Entrée d'instructions avancées 3 - Entrée par numéro de fonction 1-28 5-17. Entrée d'instructions de temporisation 1-29 5-18. Entrée d'instructions de comptage 1-30 5-19. Modification de segments... Copier/Coller 1-31 5-20. Entrée d'une instruction END 1-31

Chapitre 2 opérations en ligne

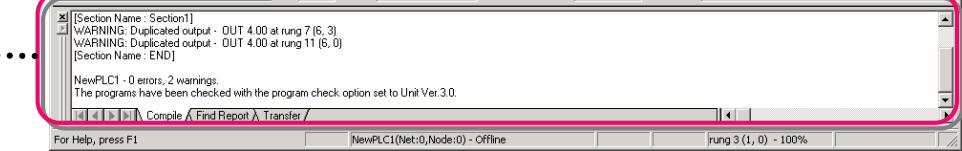

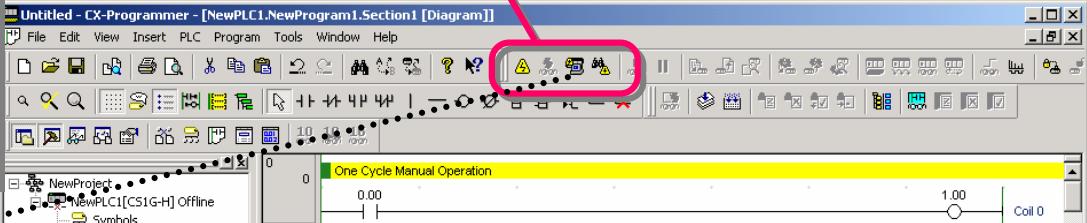

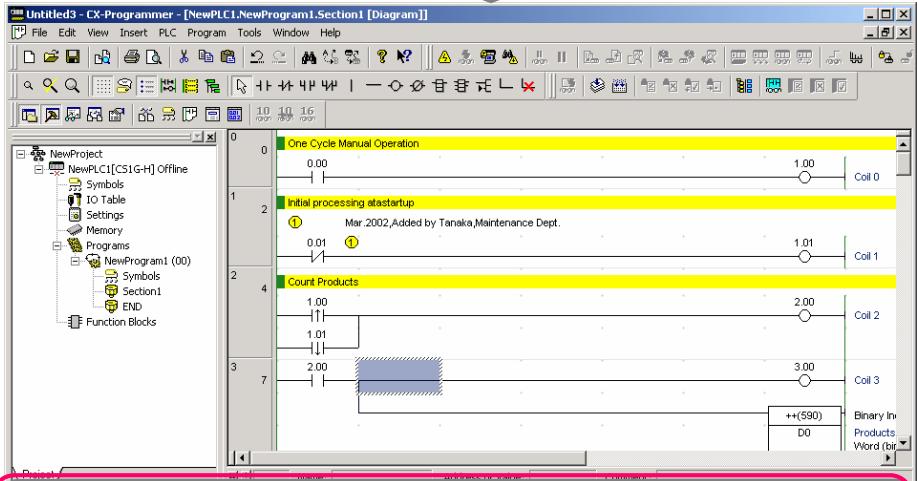

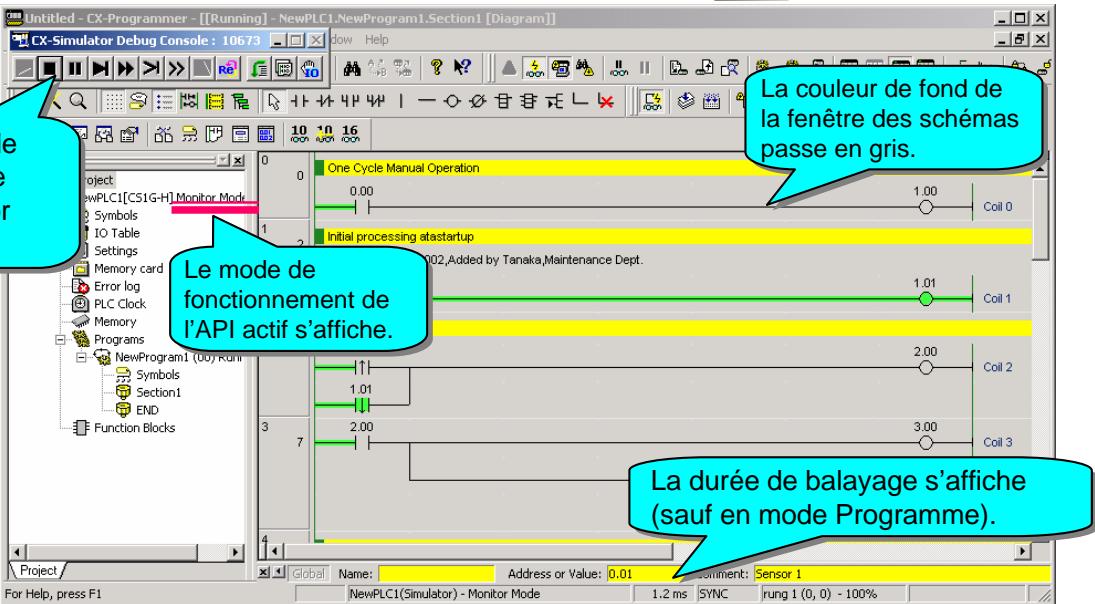

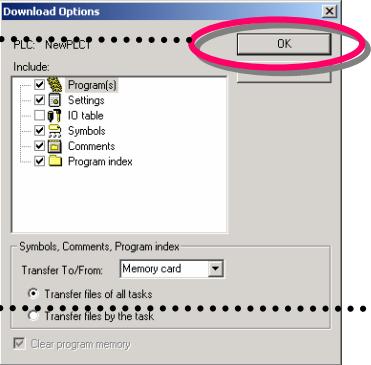

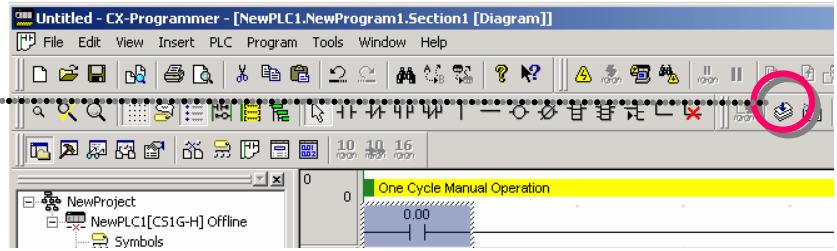

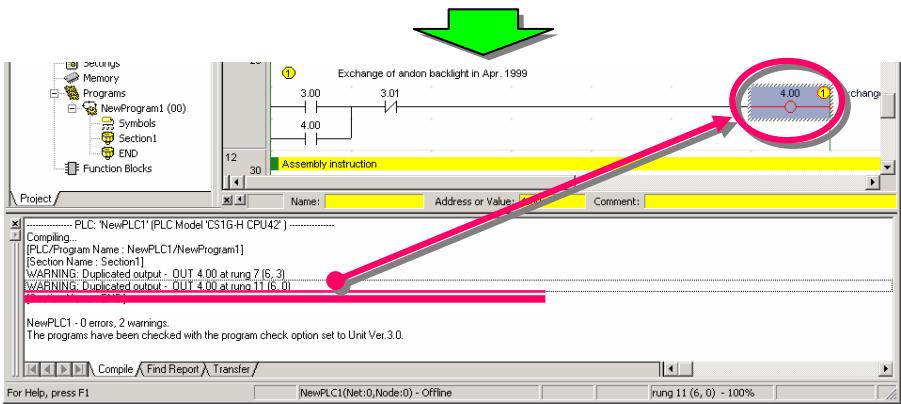

1. Contrôle d'erreurs de programme (compilation) 2-1 2. Mise en ligne 2-2

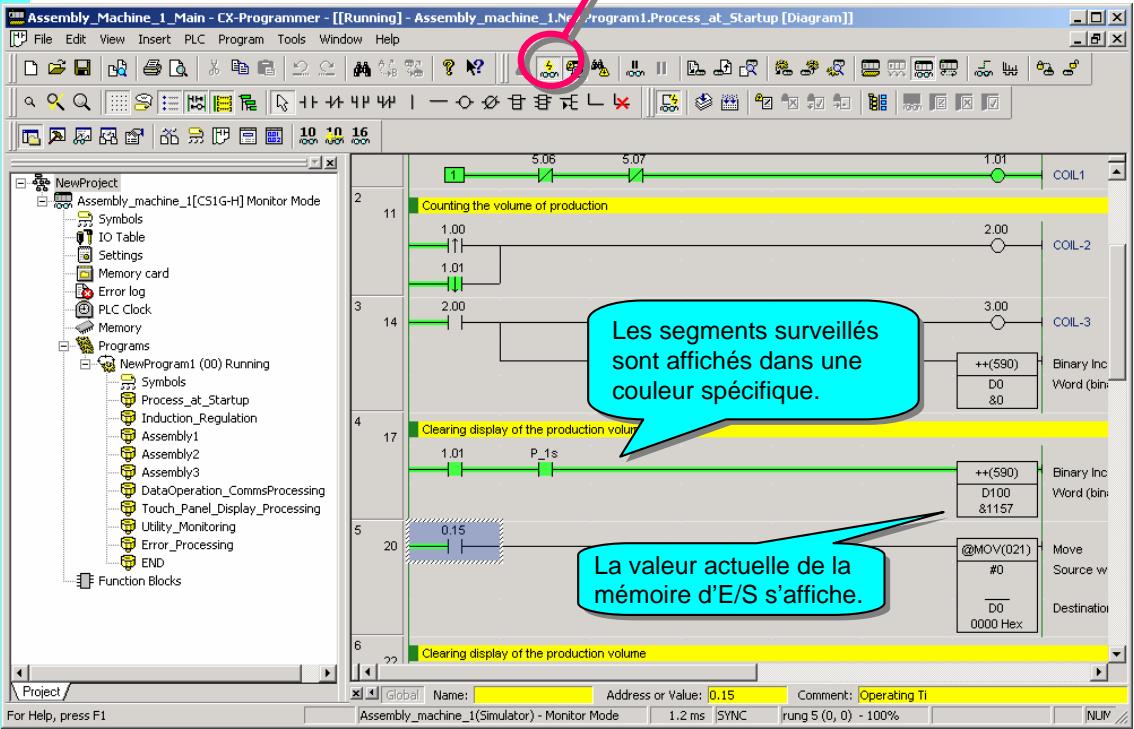

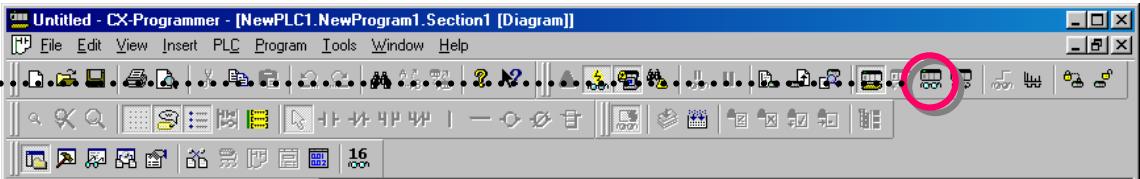

2. Surveillance 2-3

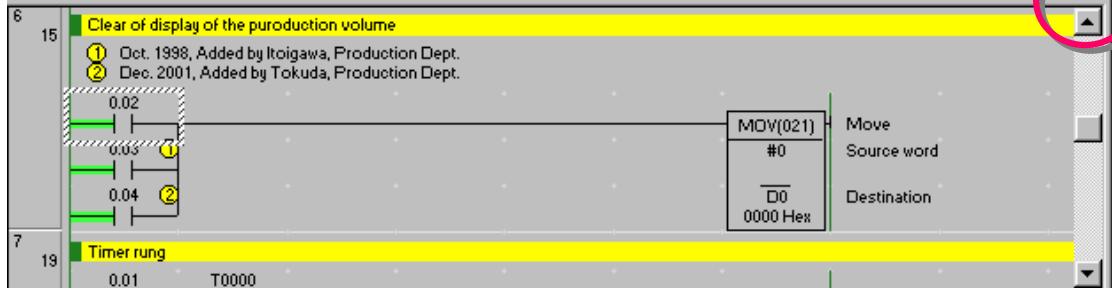

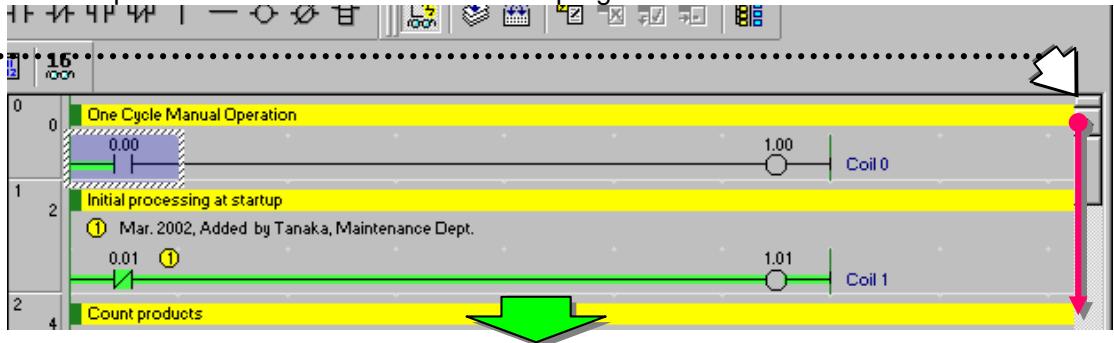

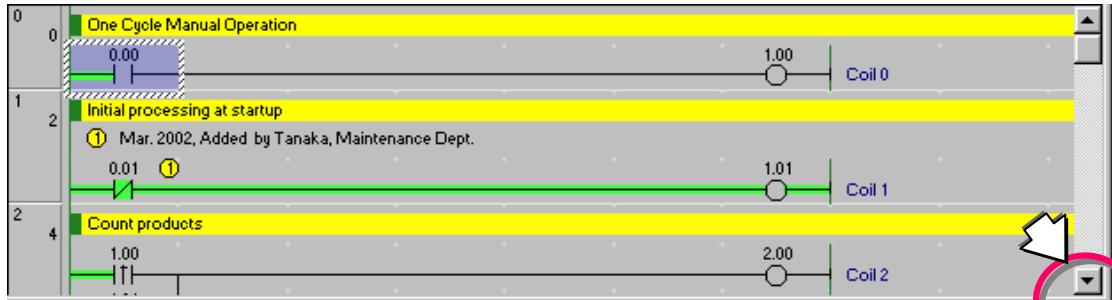

3. Surveillance - 2 Surveillance simultanée de plusieurs emplacements dans un programme • • • 2-4

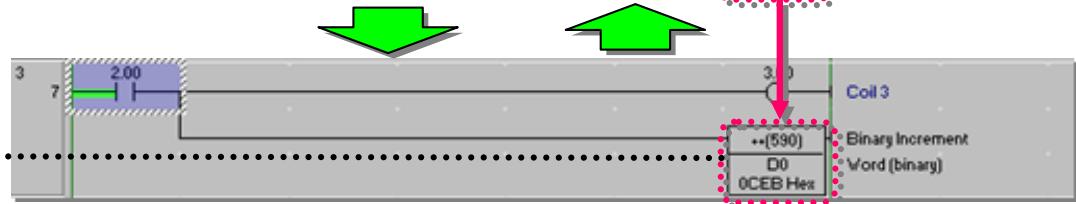

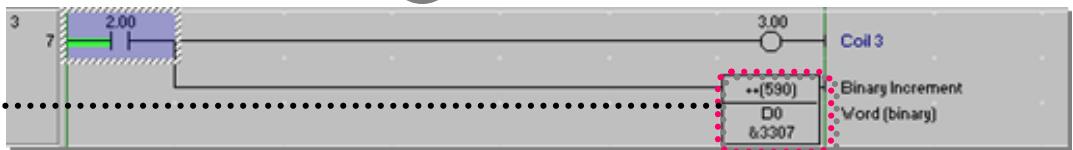

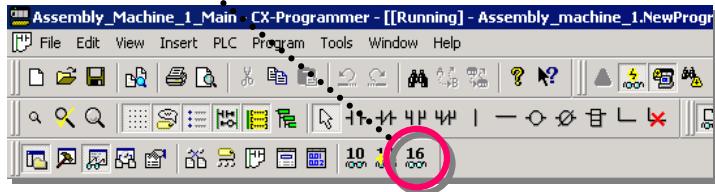

4. Surveillance - 3 Surveillance en hexadécimales 2-4

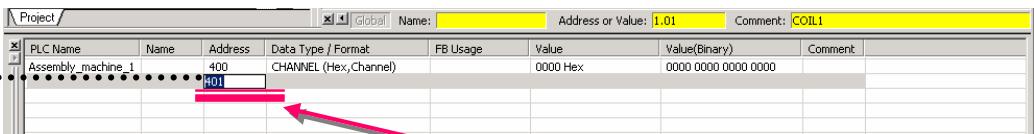

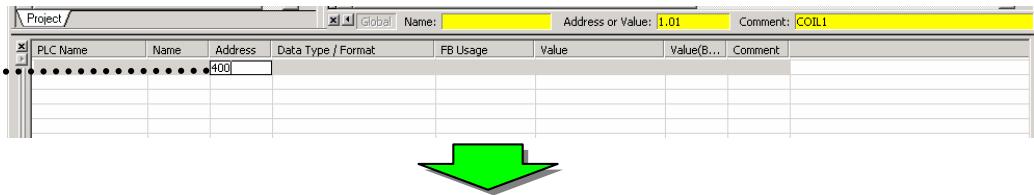

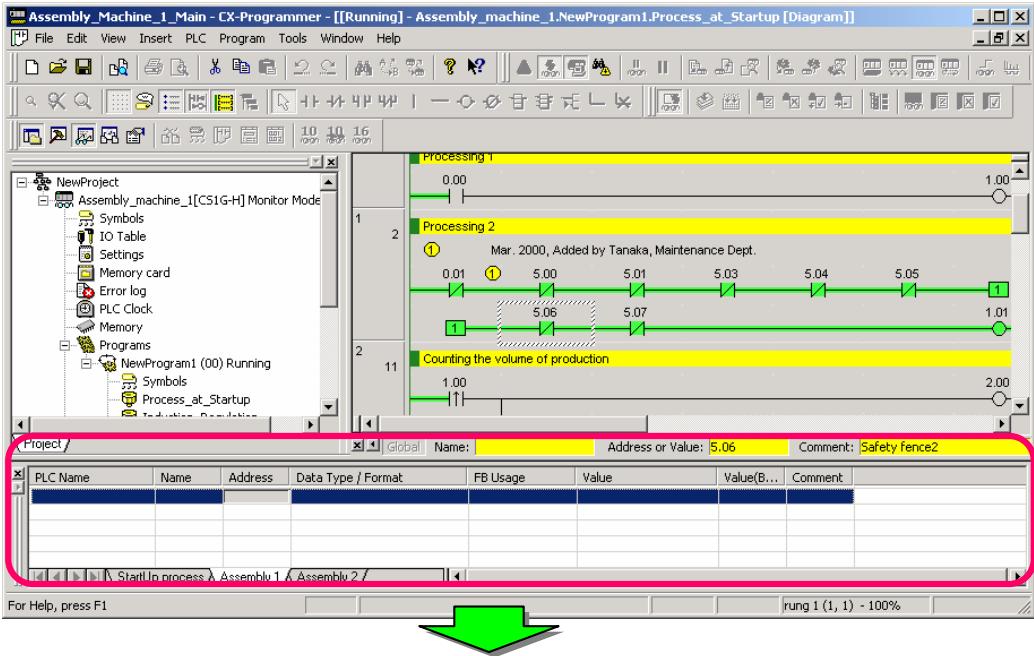

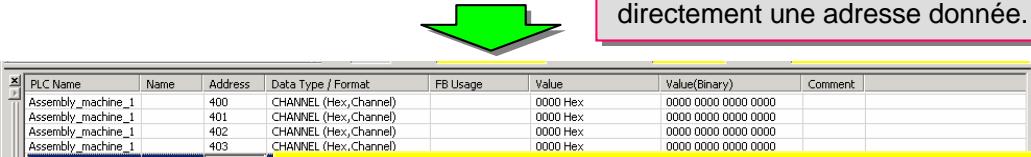

5. Surveillance - 4 Fenêtre de surveillance 2-5

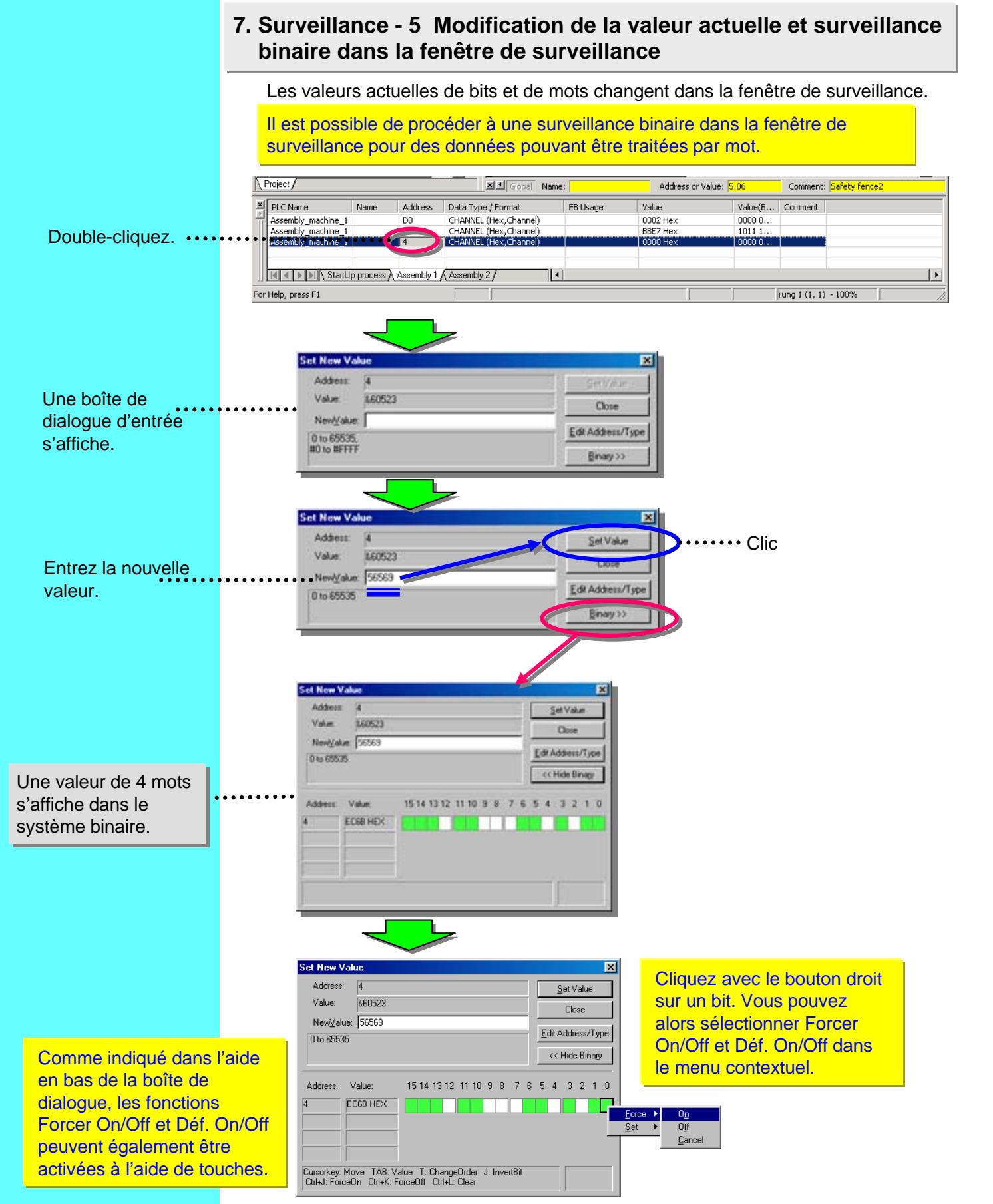

6. Surveillance - 5 Mod. de la valeur actuelle et surveillance binaire dans la fenêtre de surv. ••• 2-6

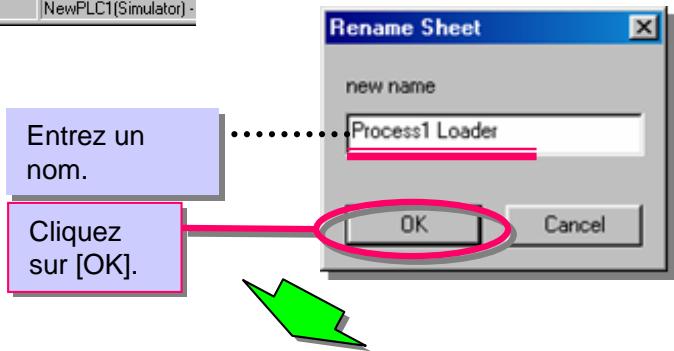

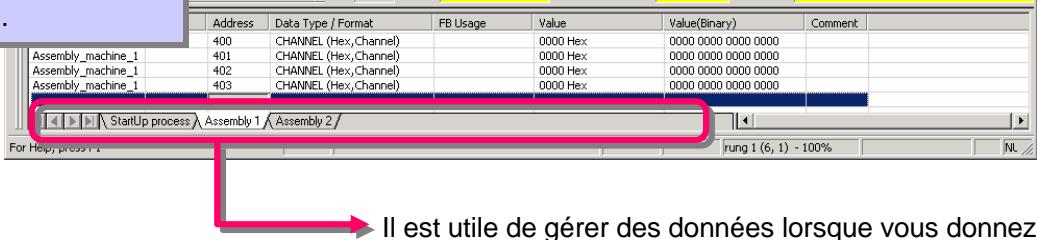

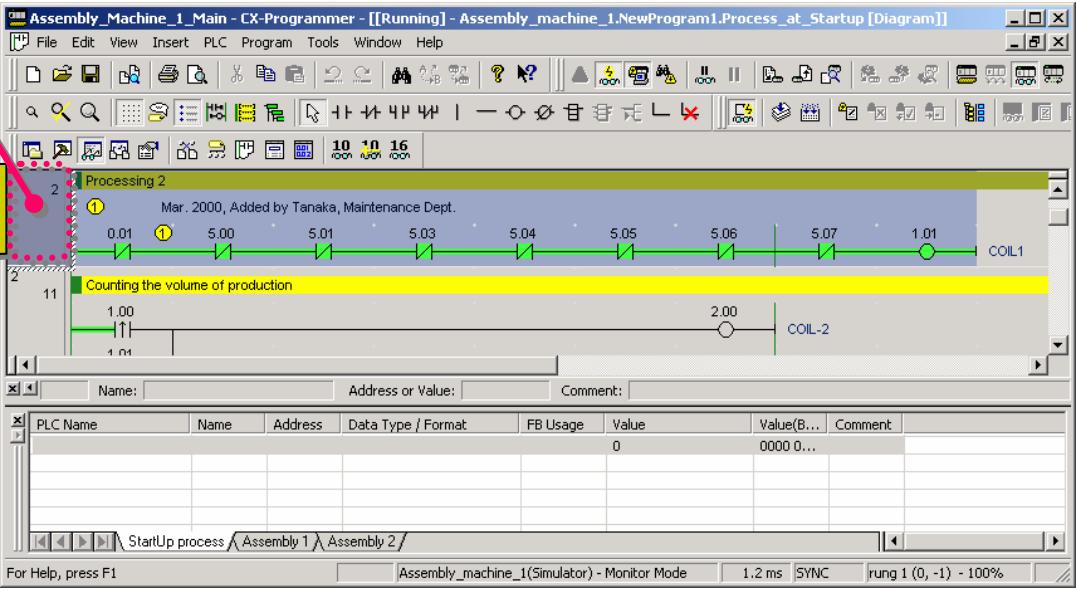

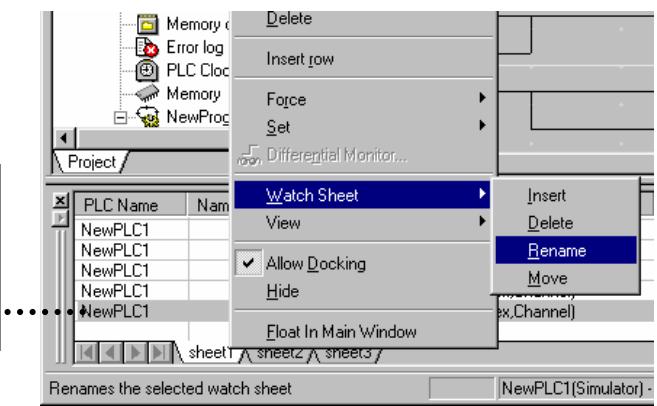

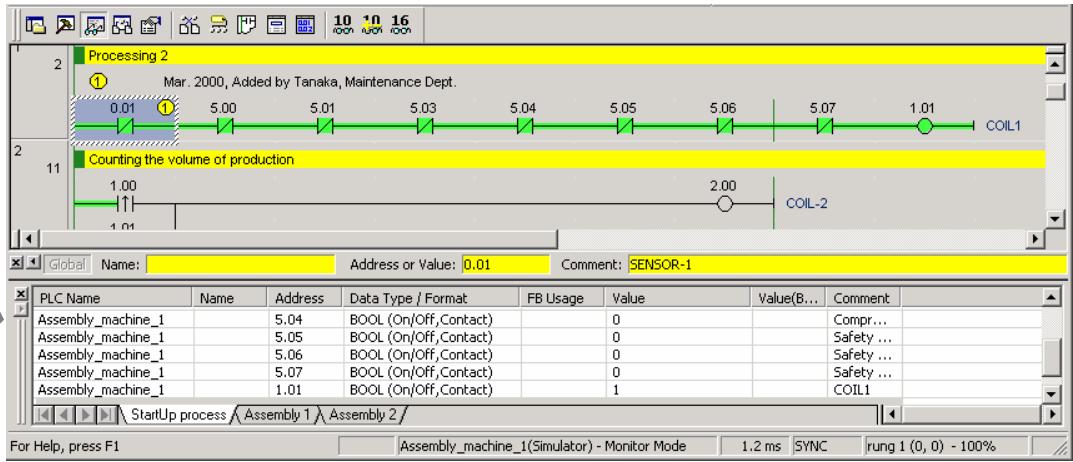

7. Fonctions utiles de la fenêtre de surveillance 2-7
8. Surveillance - 6 Fenêtre de surveillance - 2 2-8

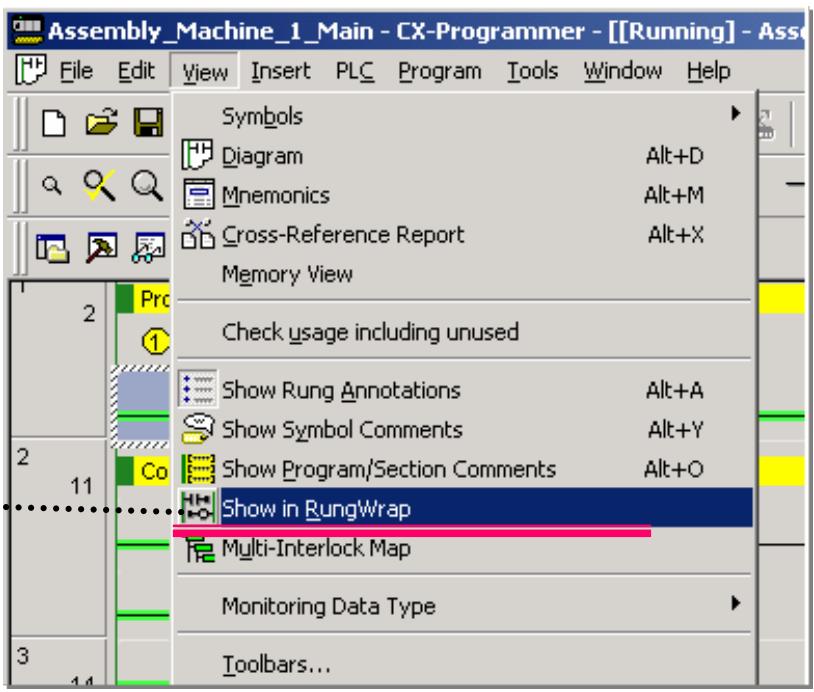

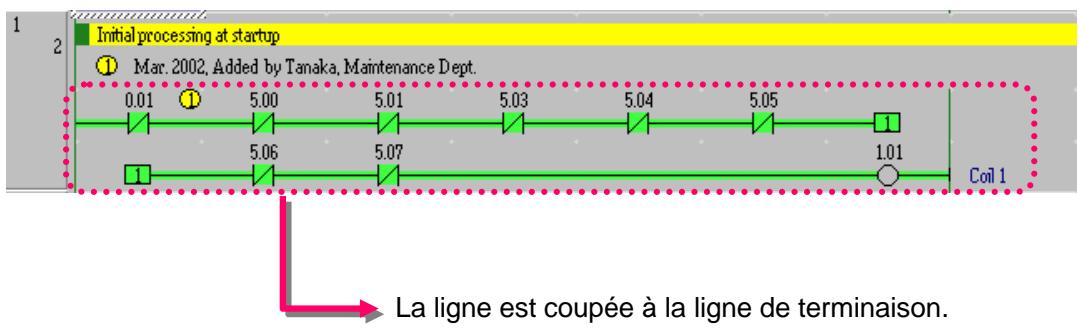

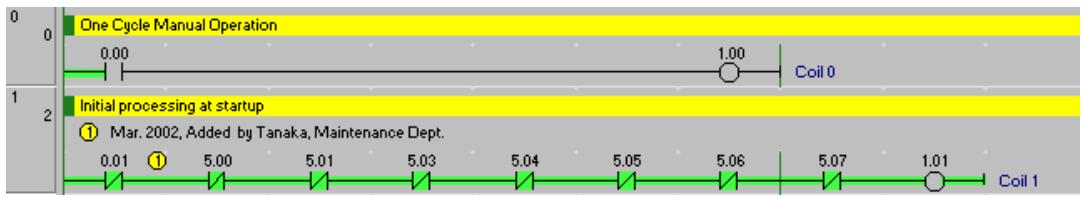

9. Surveillance - 7 Retour à la ligne des longs segments à l'écran 2-9

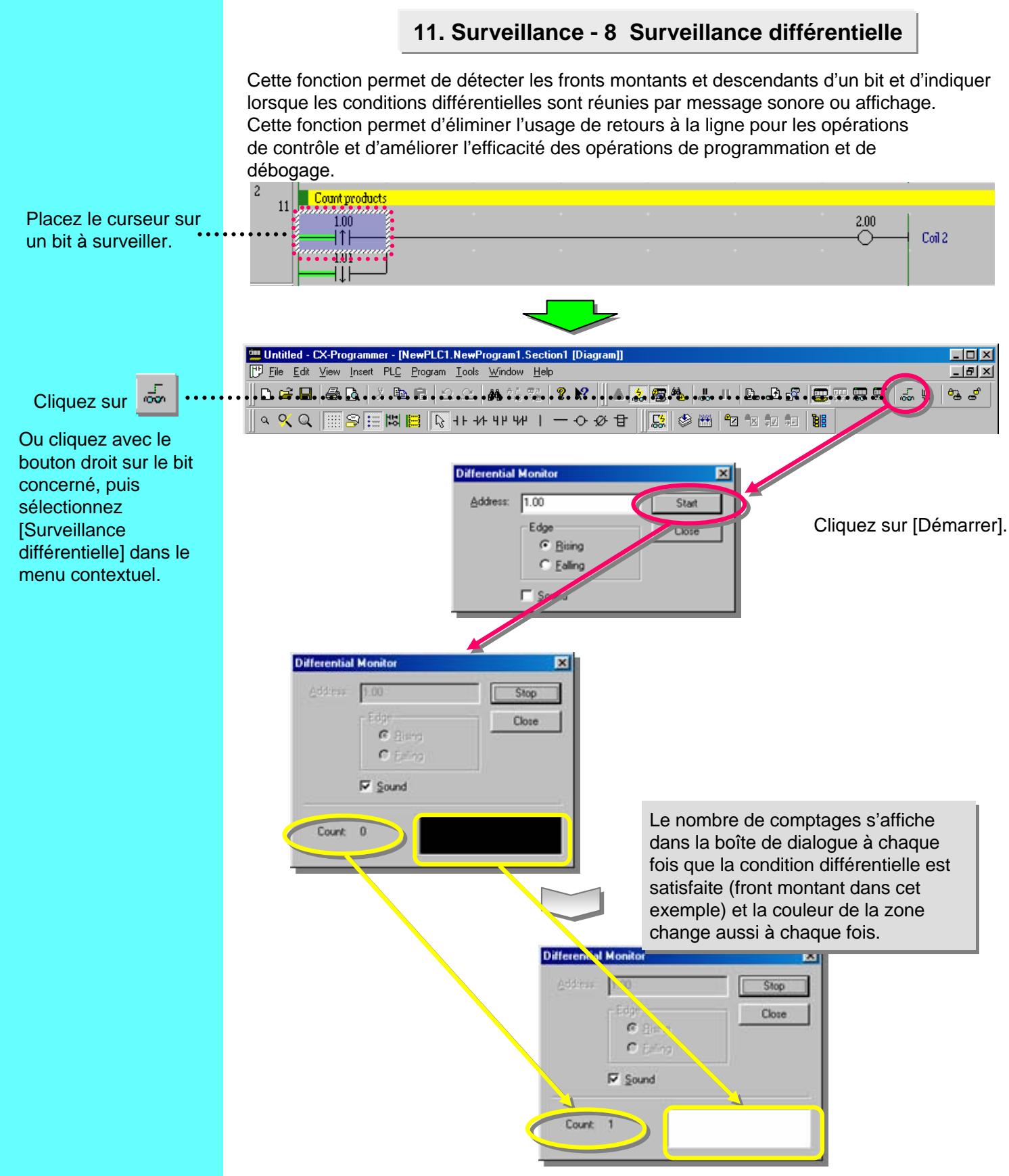

10. Surveillance - 8 Surveillance différentielle 2-10

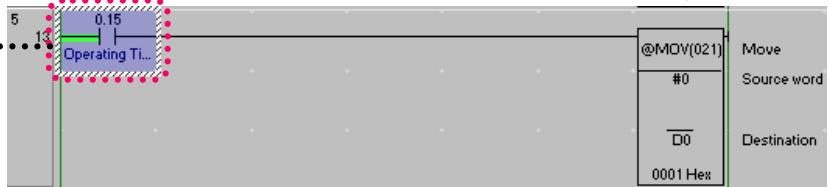

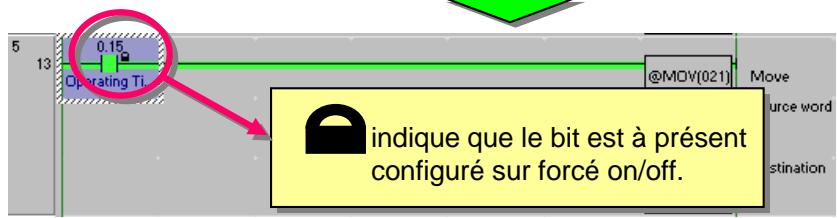

11. Forcer on/off 2-11

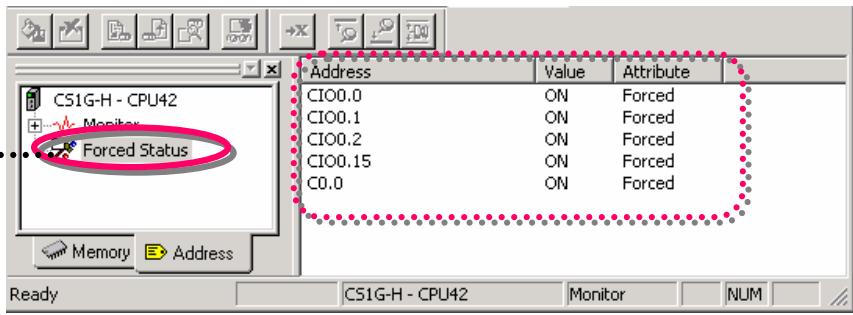

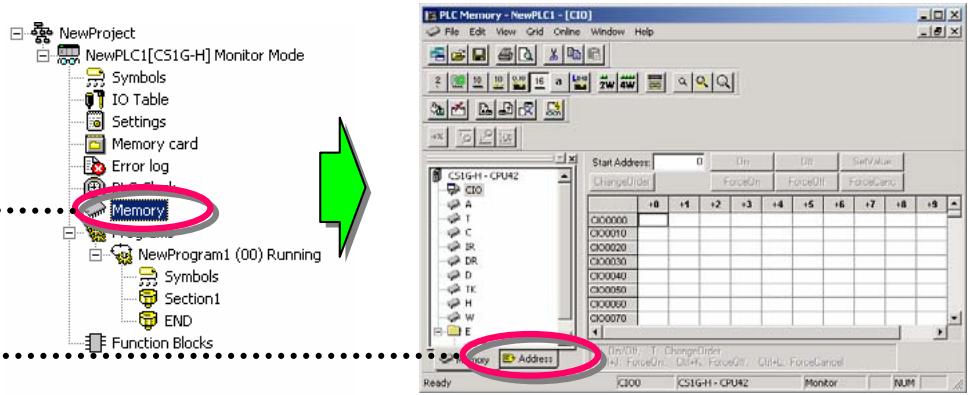

12. Affichage de la liste de bits forcés on/off 2-11

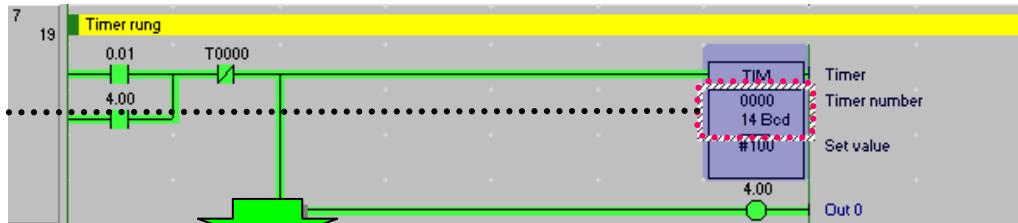

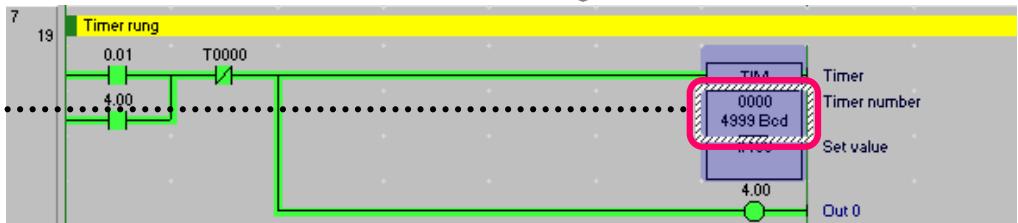

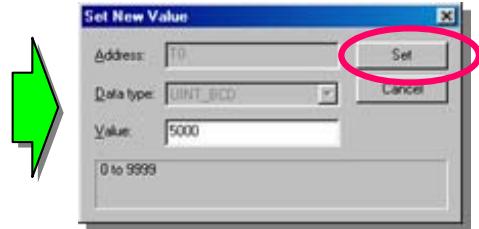

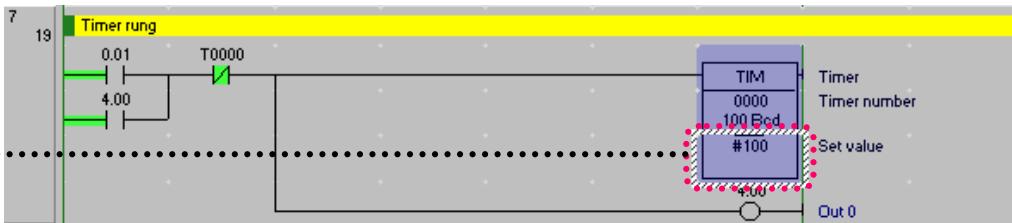

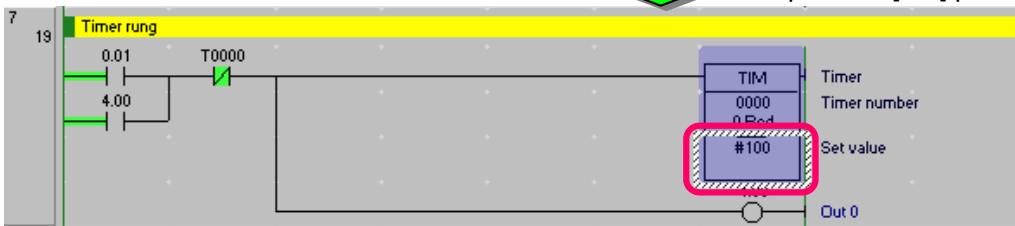

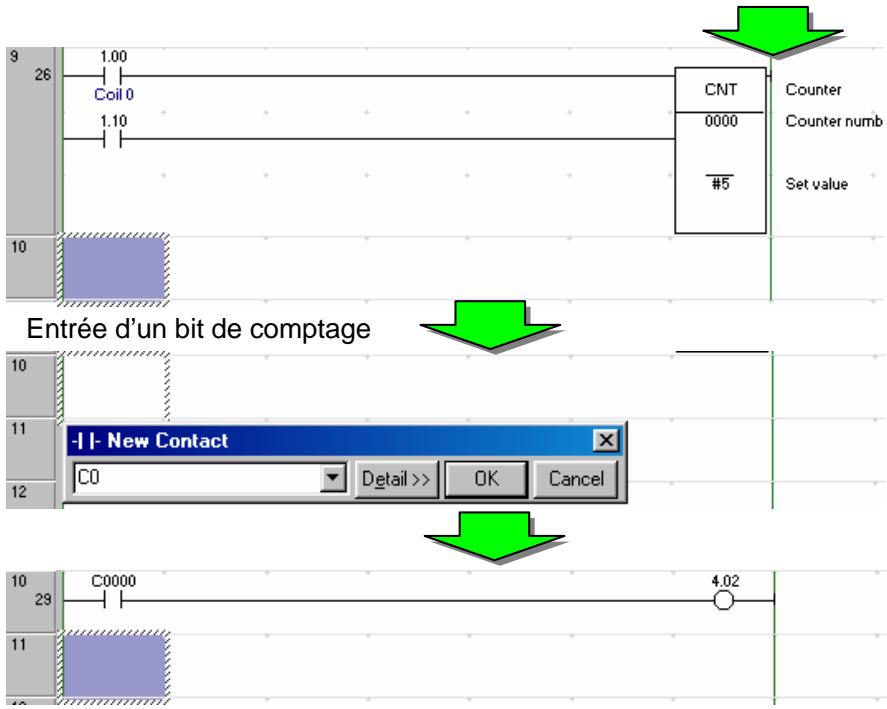

13. Modification de la valeur de consigne du temporisateur 2-12 15. Modification de la valeur actuelle du temporisateur 2-12

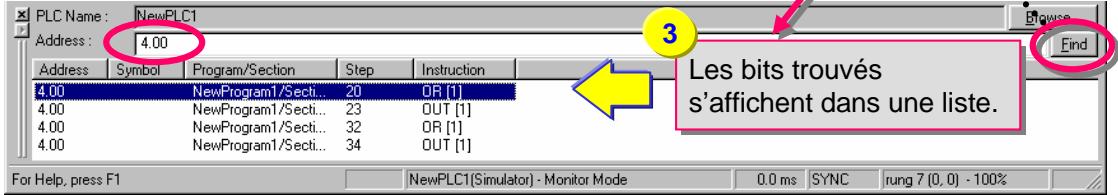

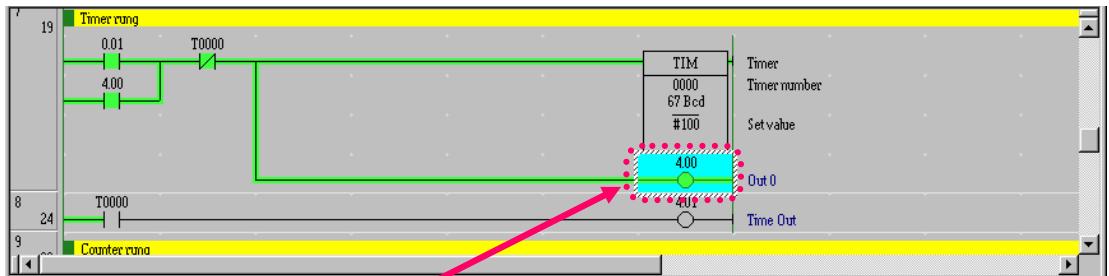

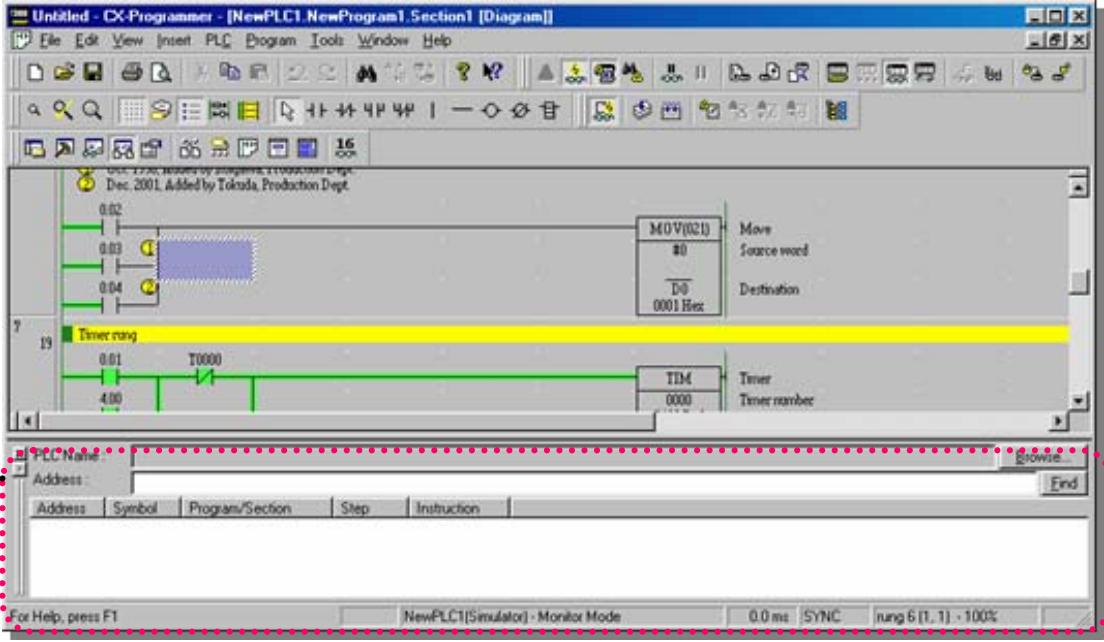

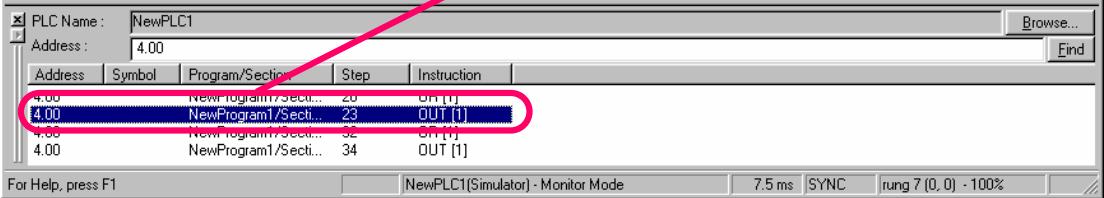

14. Fonction Chercher - 1 Recherche à l'aide de l'outil de référence d'adresses 2-13
15. Fonction Chercher - 2 Reconstitution de schémas contact 2-14

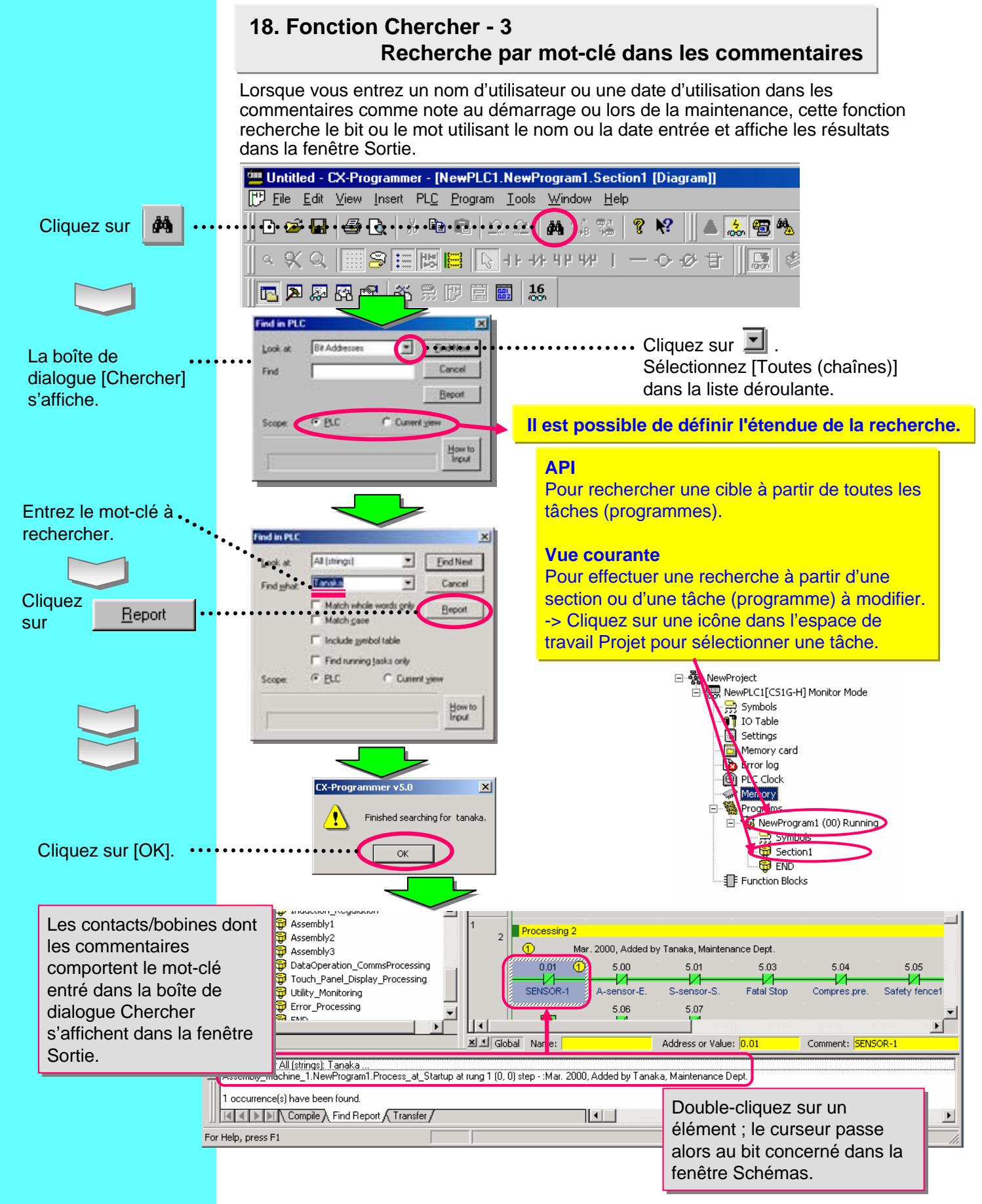

16. Fonction Chercher - 3 Recherche par mot-clé dans les commentaires 2-16

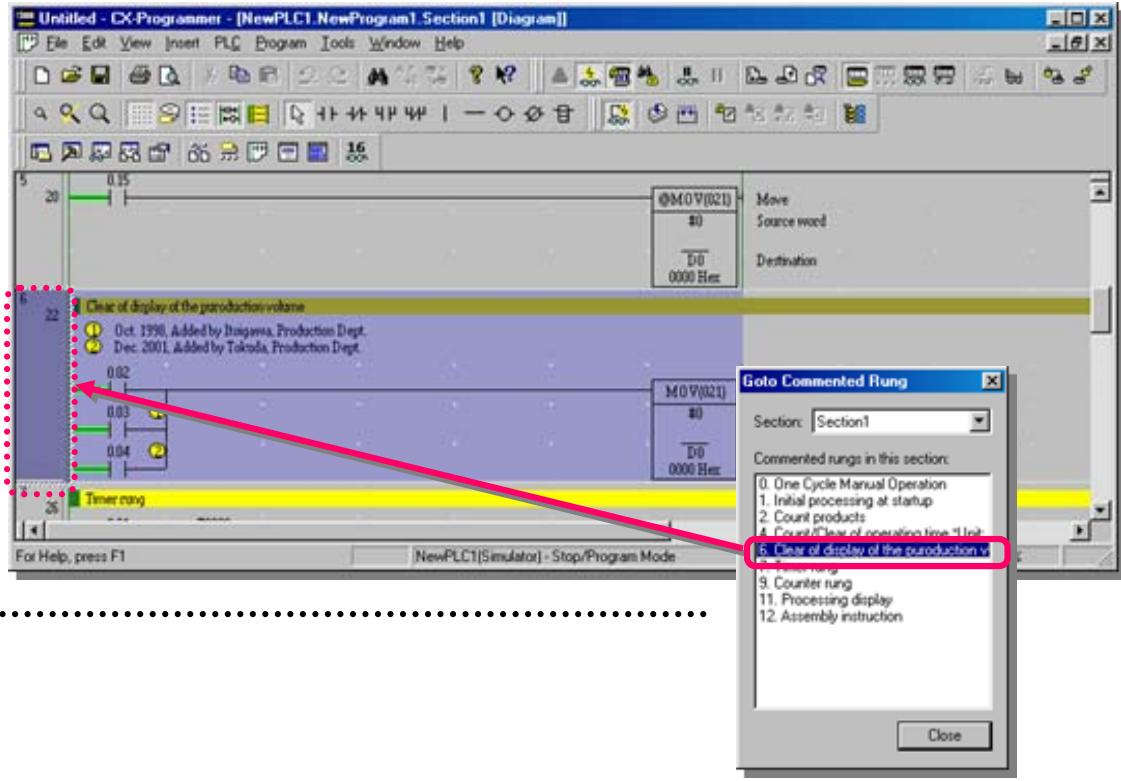

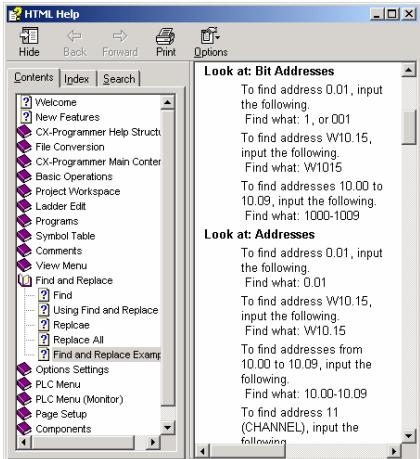

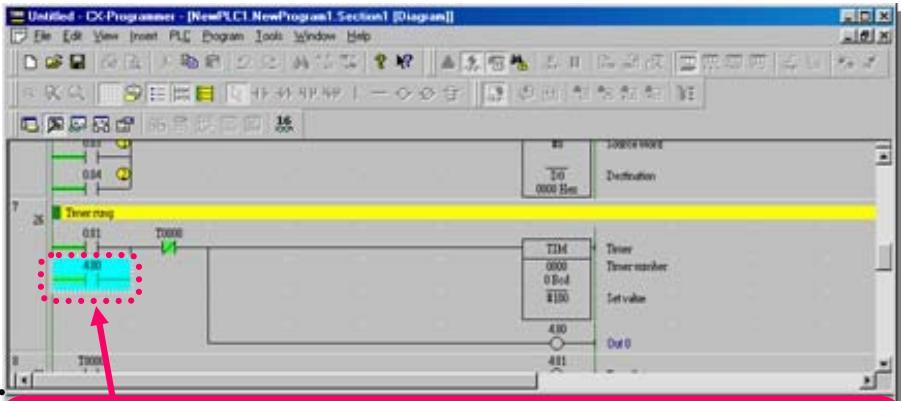

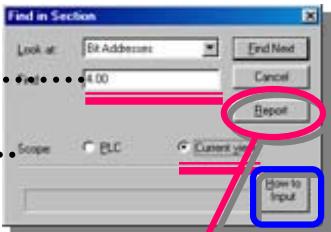

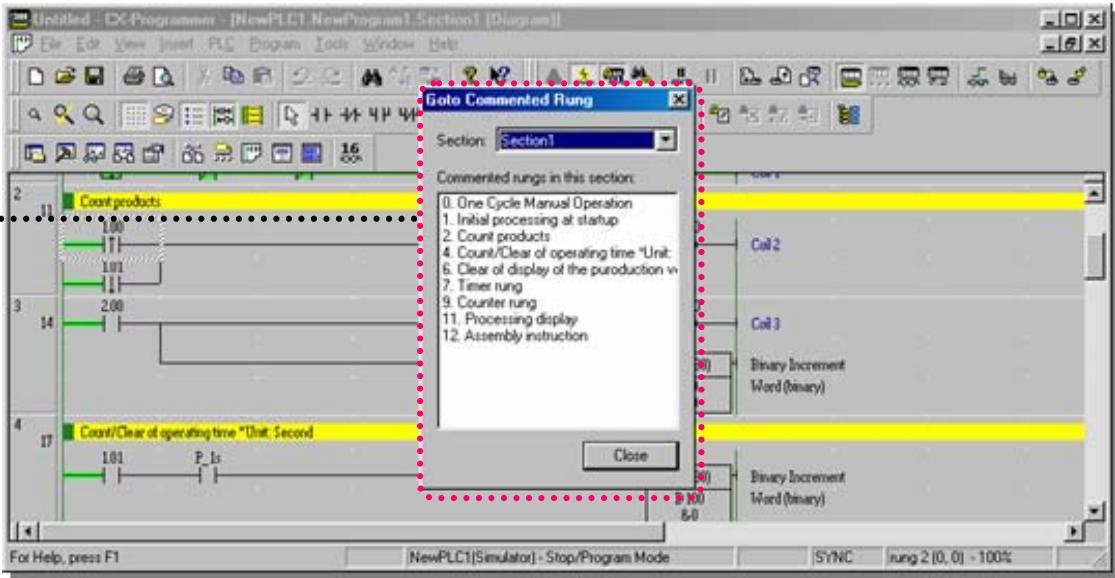

17. Fonction Chercher - 4 Accès à un commentaire de segment 2-17
18. Fonction Chercher - 5: Recherche d'adresses de bit 2-18

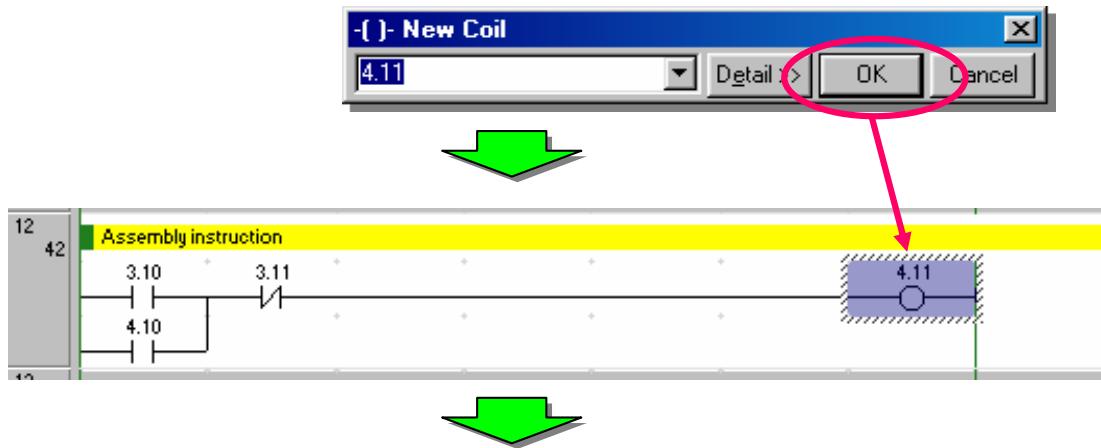

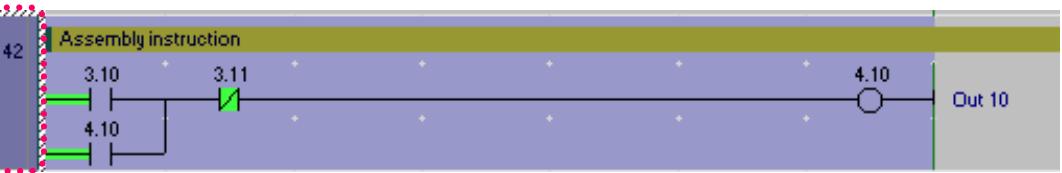

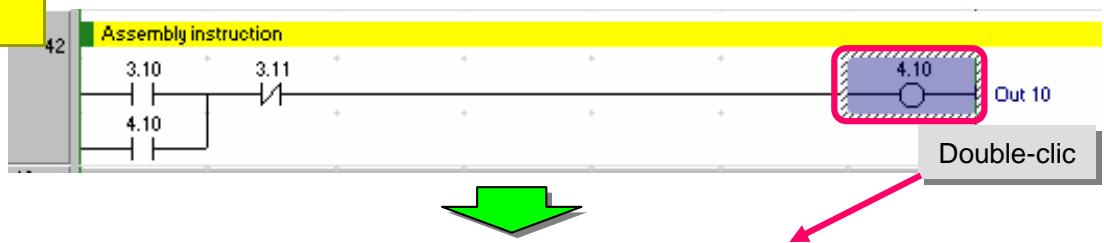

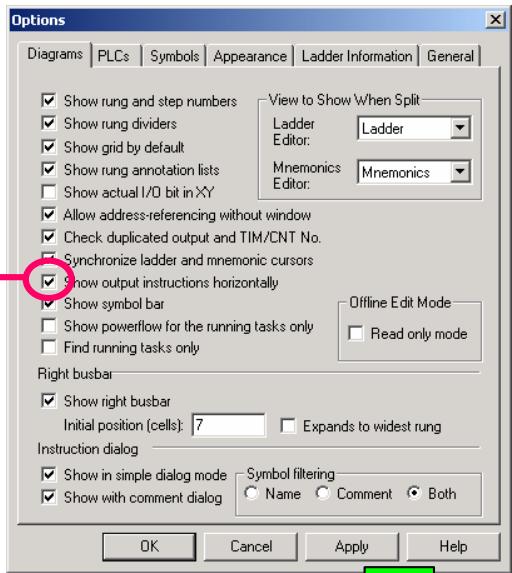

19. Édition en ligne 2-19

Fonctions utiles Annexe

Configuration requise

Système d'expl. Elément		Windows95/98/NT 4.0 Service Pack 6a	Windows 2000 Service Pack 2 ou ultérieur/Me	Windows XP
PC		Compatible PC/AT	Compatible PC/AT	Compatible PC/AT
UC		UC Pentium 133 MHz ou supérieur Pentium III 1 GHz ou supérieur recommendé	UC Pentium 150 MHz ou supérieur Pentium III 1 GHz ou supérieur recommendé	UC Pentium 300 MHz ou supérieur Pentium III 1 GHz ou supérieur recommendé
Taille mémoire (RAM)*2	Taille du progr. 30 000 pas maximum	64 Mo ou plus (96 Mo ou plus)	96 Mo ou plus (128 Mo ou plus)	128 Mo ou plus (192 Mo ou plus)
Avec CX-Simulator, valeurs indiquées entre parentheses
	Taille du progr. 120 000 pas maximum	128 Mo ou plus (128 Mo ou plus)	192 Mo ou plus (192 Mo ou plus)	256 Mo ou plus (256 Mo ou plus)
	Taille du progr. Plus de 120 000 pas	192 Mo ou plus (192 Mo ou plus)	256 Mo ou plus (256 Mo ou plus)	384 Mo ou plus (384 Mo ou plus)
Espace disque		550 Mo ou plus	550 Mo ou plus	550 Mo ou plus
Ecran		800 x 600 SVGA minimum	800 x 600 SVGA minimum	800 x 600 SVGA minimum
Lecteur de CD-ROM		Un lecteur au moins	Un lecteur au moins	Un lecteur au moins
Port de communication		Un port RS-232C au moins

La capacité de la mémoire vive (RAM) nécessaire varie en fonction de la taille des programmes à créer. Il est possible que le fonctionnement de CX-Programmer soit ralenti si cette capacité dépasse celle de l'ordinateur.

1: Pour Windows 95 et les API série CS/CJ, vous ne pouvez pas utiliser la table d'E/S ni la configuration de carte de CX-Programmer (fonctions indisponibles : réglage de paramètres, activation d'outil dédié, indication de la consommation électrique, indication de la largeur de rack et surveillance de l'état de l'interrupteur DIP pour l'unité avancée). 2: La taille de programme spécifique correspond à celle d'un API enregistré. Si plusieurs API sont enregistrés pour un projet, environ 1 Mo de mémoire est nécessaire pour 1 000 pas du programme.

Pour plus d'informations sur l'ordinateur sur lequel CX-One peut être installé, reportez-vous au chapitre 2 (Installation et désinstallation) du Manuel d'installation de CX-One.

Types d'api compatibles

CX-Programmer prend en charge les types d'API (automates programmables industriels) suivants :

Série	Type de carte UC
CS1	CS1H-CPU67/66/65/64/63 (-V1)CS1G-CPU45/44/43/42 (-V1)CS1G-CPU45H/44H/43H/42HCJ1H-CPU67H/66H/65H/64H/63HCJ1D-CPU67H/65HCJ1D-CPU67S/65S/44S/42S
CJ1	CJ1G-CPU45/44CJ1M-CPU23/22/21/13/12/11CJ1G-CPU45H/44H/43H/42HCJ1H-CPU66H/65H
CP1 (*1)	CP1H-X40DR-A/X40DT-D/X40DT1-DCP1H-XA40DR-A/XA40DT-D/XA40DT1-D
C1000H	C1000H-CPU01 (-V1)
C2000H	C2000H-CPU01 (-V1) (simplex uniquement)
C200H	C200H-CPU01/02/03/11/21/22/23/31
C200HX	C200HX-CPU34/44/54/64
C200HG	C200HG-CPU33/43/53/63
C200HE	C200HE-CPU11/32/42
C200HX-Z	C200HX-CPU34-Z/CPU44-Z/CPU54-Z/CPU64-Z/CPU65-Z/CPU85-Z
C200HG-Z	C200HG-CPU33-Z/CPU43-Z/CPU53-Z/CPU63-Z
C200HE-Z	C200HE-CPU11-Z/CPU32-Z/CPU42-Z
C200HS	C200HS-CPU01/03/21/23/31/33
CPM2* (*1)	CPM2A-20CD/30CD/40CD/60CDCPM2C-10CD/10C1D/20CD/20C1D
CPM2*-S* (*1)	CPM2C-S100C/110CCPM2C-S110C-DRT
CPM1/CPM1A (*1)	CPM1(A)-10CDR/20CDR/30CDR/40CDR (-V1)
CQM1H	CQM1H-CPU11/21/51/61
CQM1	CQM1-CPU11/21/41/42/43/44/45
CV1000 (*2)	CV1000-CPU01 (-V1)
CV2000 (*2)	CV2000-CPU01 (-V1)
CV500 (*2)	CV500-CPU01 (-V1)
CVM1	CVM1-CPU01/11 (-V1) (-V2)/CPU21-V2
IDSC	IDSC-C1DR-A/C1DT-A
SRM1 (*1)	SRM1-C01/C02 (-V1) (-V2)
Carte SYSMAC ou carte SYSMAC CS1(Connexion interne d'un PC avec la carte SYSMAC intégrée au PC où CX-Programmer est installé)	C200PC-ISA01 (C200HG-CPU43 *3) C200PC-ISA02-DRM (C200HG-CPU43 *3) C200PC-ISA02-SRM (C200HG-CPU43 *3) C200PC-ISA03 (C200HG-CPU43 *3) C200PC-ISA03-DRM (C200HG-CPU43 *3) CS1PC-PCI01-DRM (CS1G-CPU45 *4)
Contrôleur de mouvement flexible série FQM1	FQM1-CM001/MMA21 / MMP21

1: Seuls ces types d'API sont disponibles pour le WS02-CXPC1-EJ-EV6 (une licence, limitée aux micro API). 2: CX-Programmer ne prend pas en charge SFC. 3: Indiquez les types d'API entre parenthèses en cas de raccordement de la carte SYSMAC.

Sélectionnez les types d'API pour pouvoir sélectionner la carte SYSMAC comme type de réseau.

Indiquez les types d'API entre parenthèses en cas de raccordement de la carte SYSMAC CS1.

Sélectionnez les types d'API pour pouvoir sélectionner la carte CS1 comme type de réseau.

1. Procédure d'installation de CX-Programmer

Avant d'installer CX-Programmer, vous devez :

· fermer toutes les applications Windows; - désinstaller toute version antérieure de CX-Programmer et les outils périphériques (CX-Protocol, par exemple) s'ils sont déjà installés. - L'installation prend de 5 à 20 minutes en fonction de votre ordinateur. (5 minutes pour un PC équipé d'un processeur Celeron 2,2 GHz, d'une mémoire principale de 512 Mo et d'un lecteur de CD-ROM 48x.) - Pour modifier ou supprimer CX-Programmer après l'installation, reportez-vous au chapitre 2 (Installation et désinstallation) du Manuel d'utilisation de CX-Programmer (format PDF).

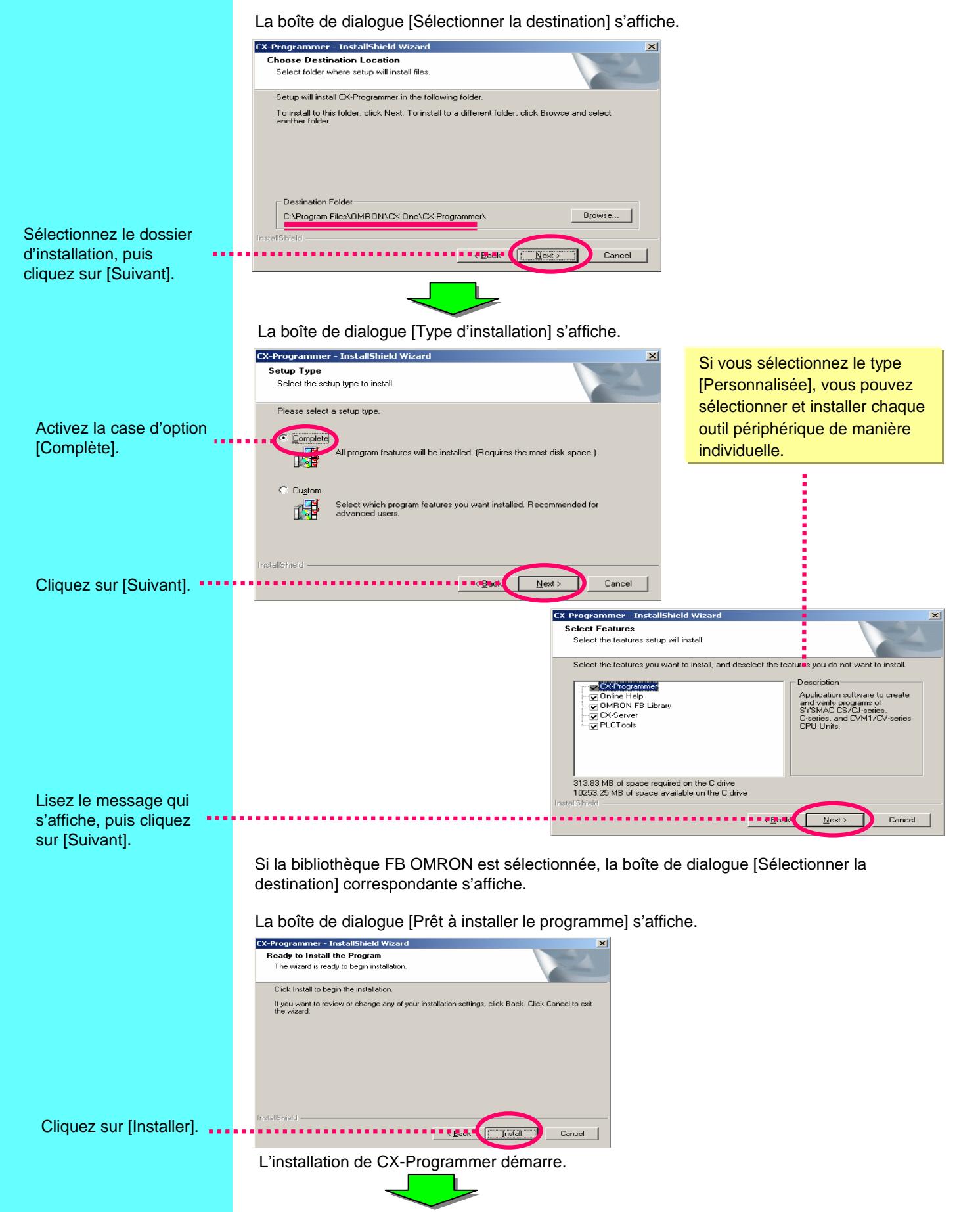

1-1. Installation de cx-programmer

Insérez le CD-ROM d'installation de CX-Programmer dans le lecteur de CD-ROM de votre PC.

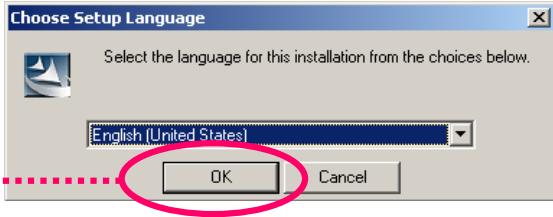

La boîte de dialogue [Sélection de la langue d'installation] s'affiche. La langue par défaut du système d'exploitation installé sur l'ordinateur est automatiquement sélectionnée.

Vérifiez que la langue vous convient, puis cliquez sur [OK].

Cliquez sur [OK].

L'écran de démarrage de CX-Programmer s'affiche, puis l'installation de CX-Programmer démarre.

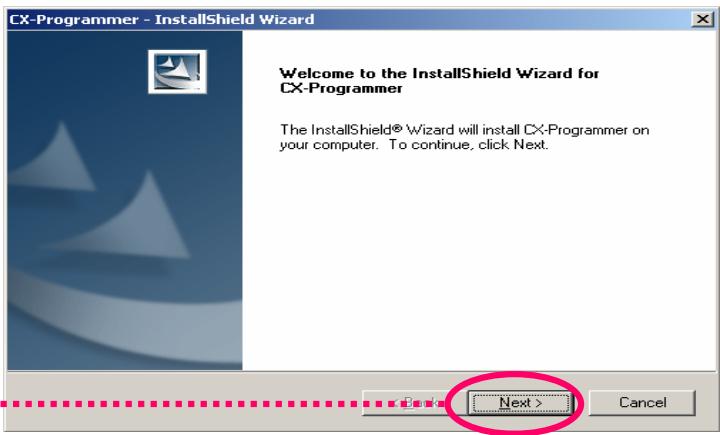

L'Assistant d'installation de CX-Programmer démarre.

Cliquez sur [Suivant] :

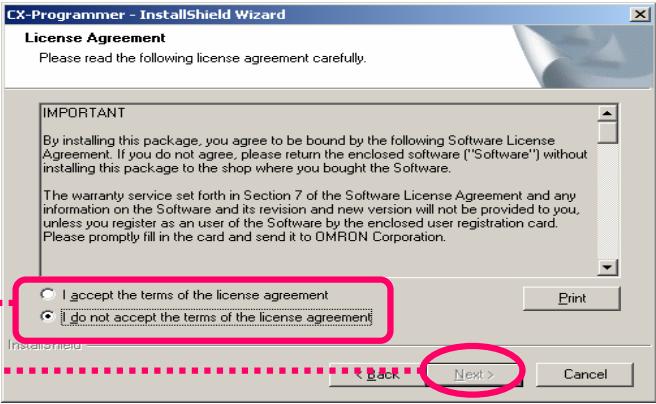

La boîte de dialogue [Contrat de licence] s'affiche.

Lisez attentivement le contrat de licence du logiciel. Si vous acceptez toutes les dispositions, cochez la case [J'accepte les termes du contrat de licence], puis cliquez sur le bouton [Suivant].

Activez la case d'option.

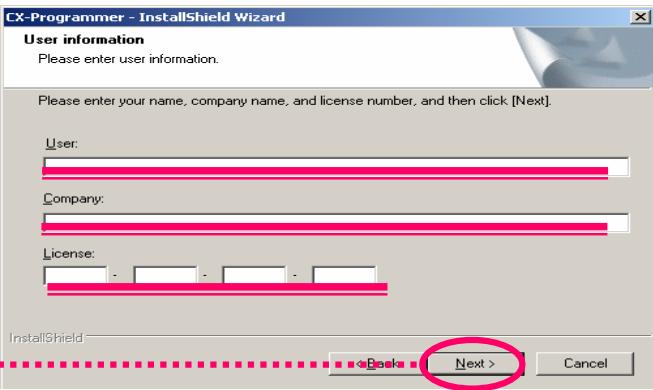

La boîte de dialogue [Info. utiliser] s'affiche.

Cliquez sur [Suivant].

Complétez les champs [Utilisateur], [Société], [Licence] (numéro de série de CX-Programmer).

Cliquez sur [Suivant].

CX-Programmer - InstallShield Wizard

InstallShield Wizard Complet

Cliquez sur [Terminer].

Finish

Cance

La boîte de dialogue ci-contre s'affiche.

Cliquez sur [Terminer] pour terminer l'Assistant d'installation.

L'installation est presque terminée.

Si vous cochez la case

[Enregistrement en ligne], vous pouvez procéder à l'enregistrement en ligne du produit.

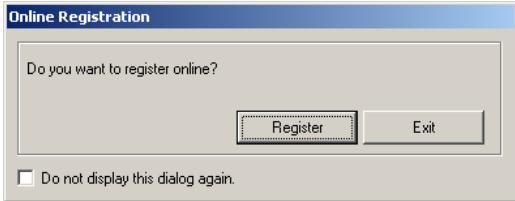

1-2. Enregistrement en ligne

Si l'ordinaire d'installation peut accéder à Internet, vous pouvez effectuer l'enregistrement en ligne.

Une fois l'installation terminée, la boîte de dialogue [Enregistrement en ligne] s'affiche.

Si vous cliquez sur le bouton [Enregistrer], le navigateur Web démarre et se connecte au site Web de CX-One d'OMRON.

1: Si vous cliquez sur le bouton [Quitter] pour annuler l'enregistrement en ligne, la boîte de dialogue [Enregistrement en ligne] s'affiche à chaque démarrage de CX-Programmer. 2: Si vous ne pouvez pas accéder à Internet ou si vous ne souhaitez pas vous enregistrer en ligne, complétez et renvoyez la carte d'enregistrement fournie avec le produit.

Barres déchirables ici.

[Démarrer]

[Programmes]

[Omron]

[CX-One]

[CX-Programmer]

CX-Programmer

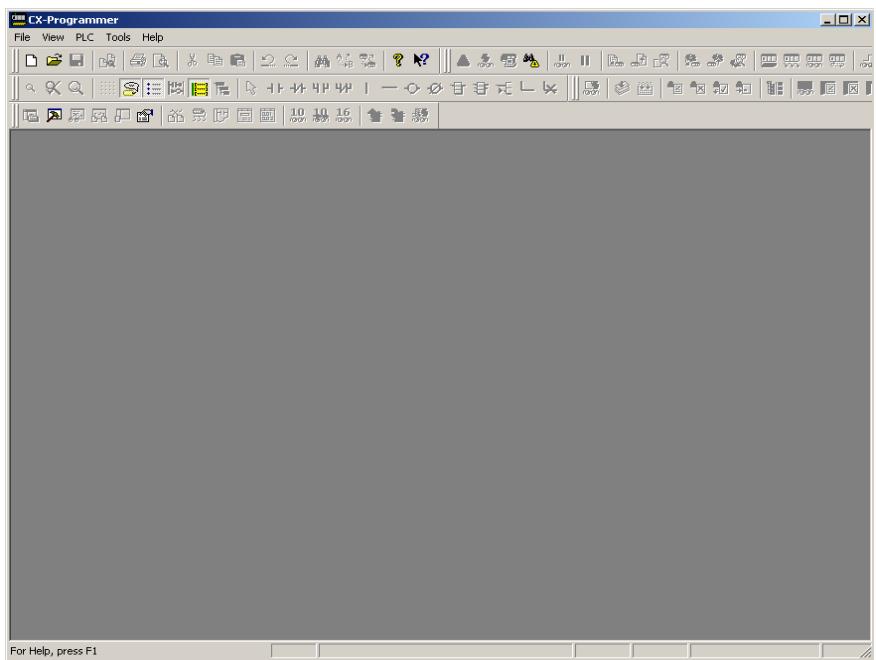

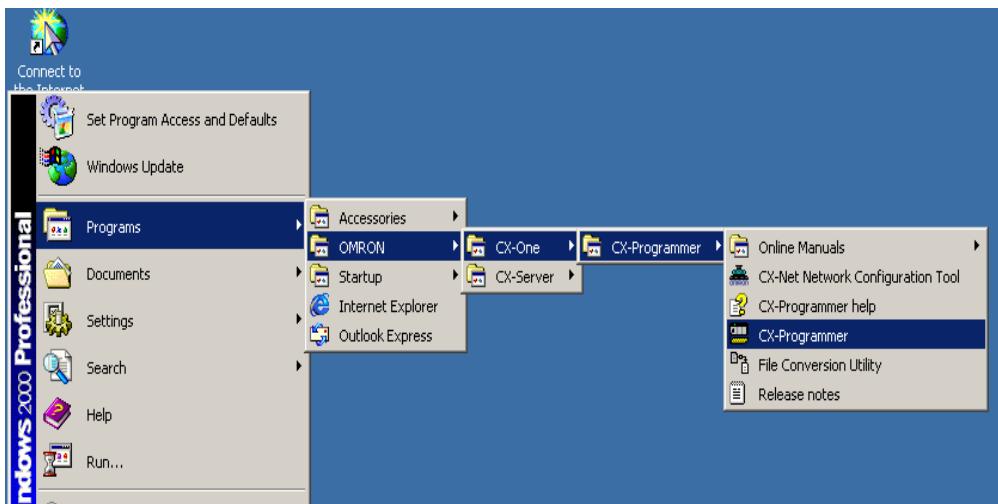

2. Démarrage de CX-Programmer

L'écran initial s'affiche lorsque vous démarrez CX-Programmer.

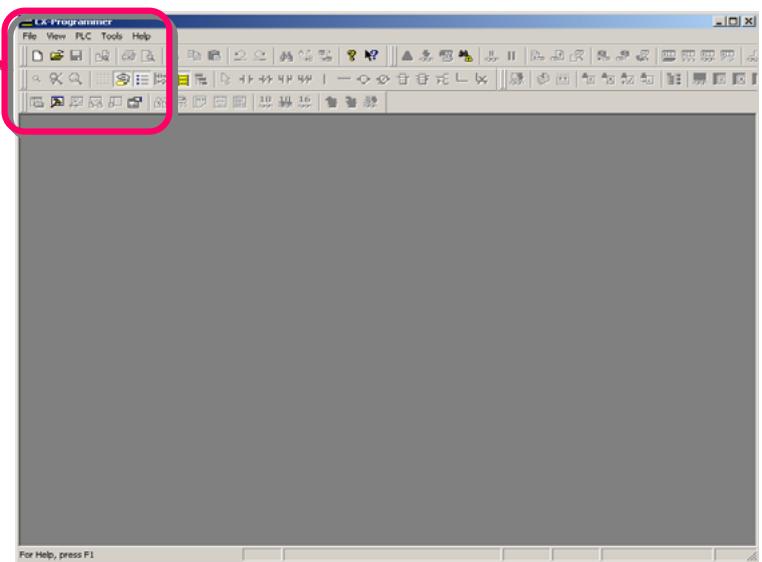

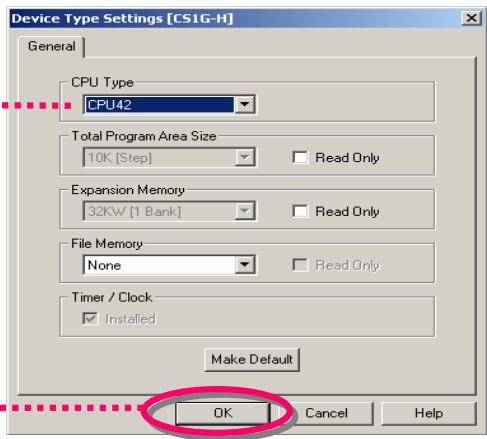

3. Ouverture d'un nouveau projet et configuration du type d'appareil

Cliquez sur le bouton de barre d'outils [Nouveau] dans CX-Programmer.

Cliquez sur

Cliquez avec le bouton gauche de la souris.

Settings...

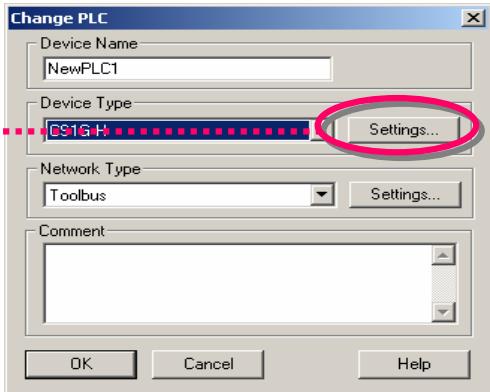

Cliquez sur le bouton Configuration pour afficher la boîte de dialogue [Configuration du type d'appareil].

Cliquez avec le bouton gauche de la souris sur [OK] et sélectionnez le type de carte UC.

Cliquez sur [OK] pour valider la sélection de la carte UC.

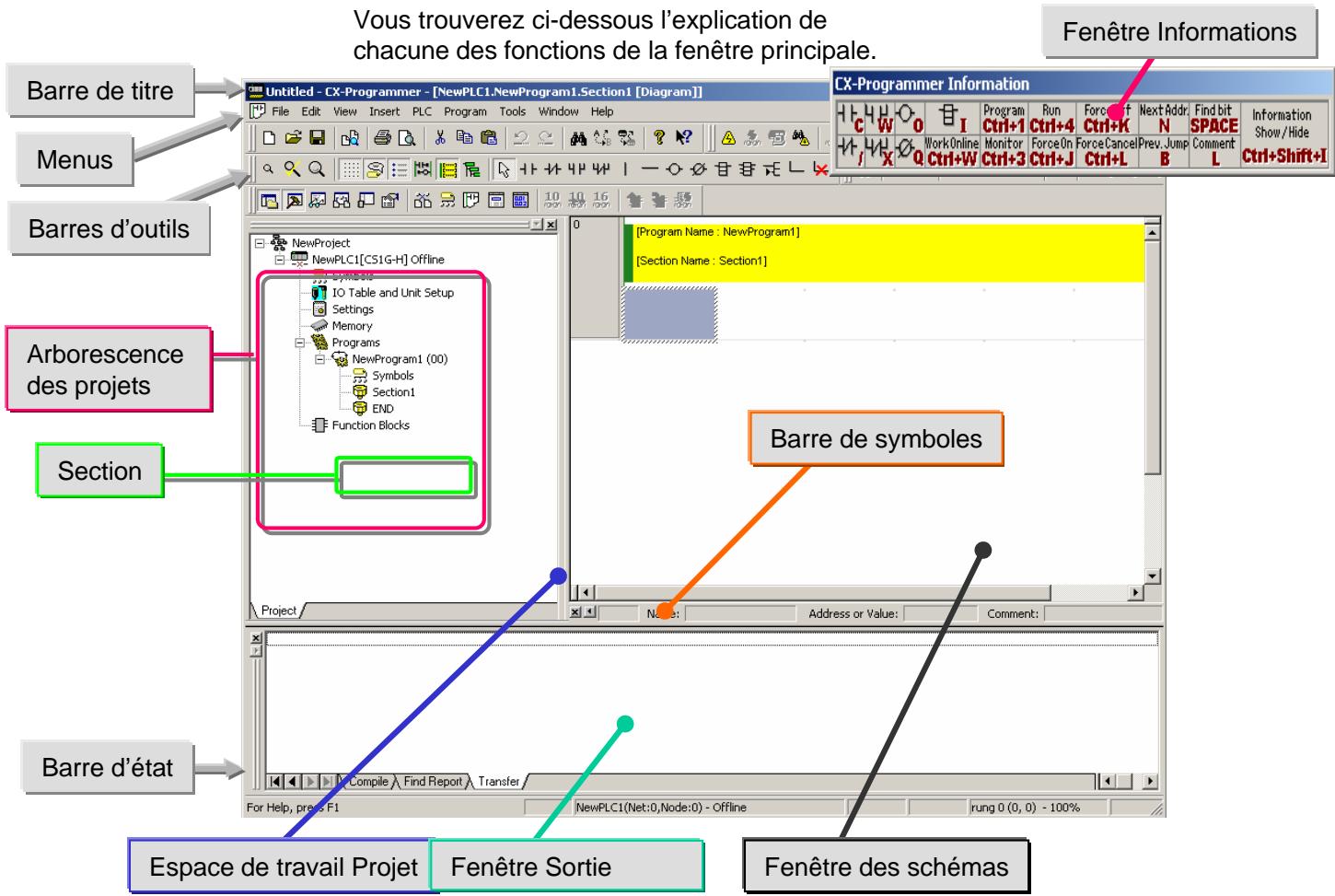

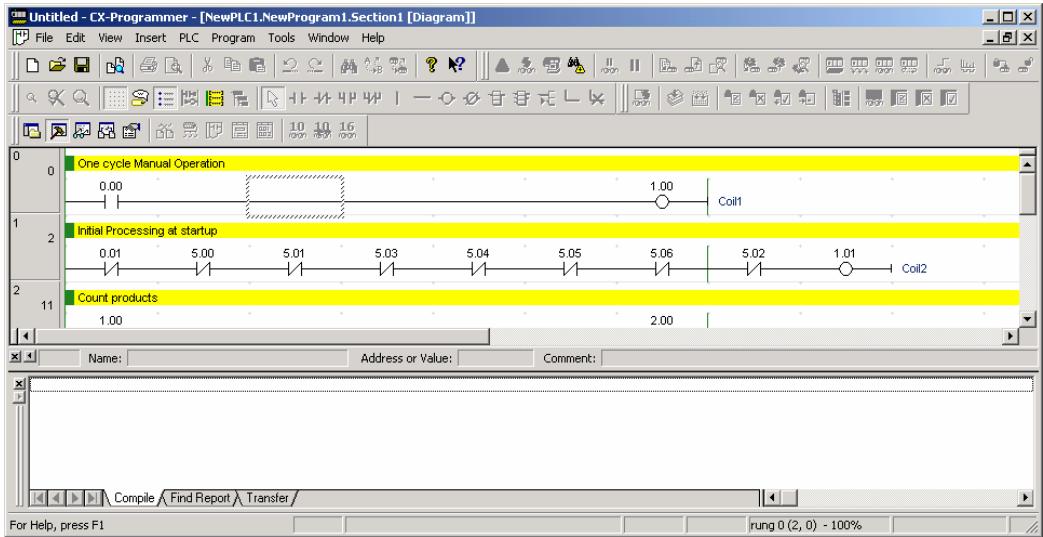

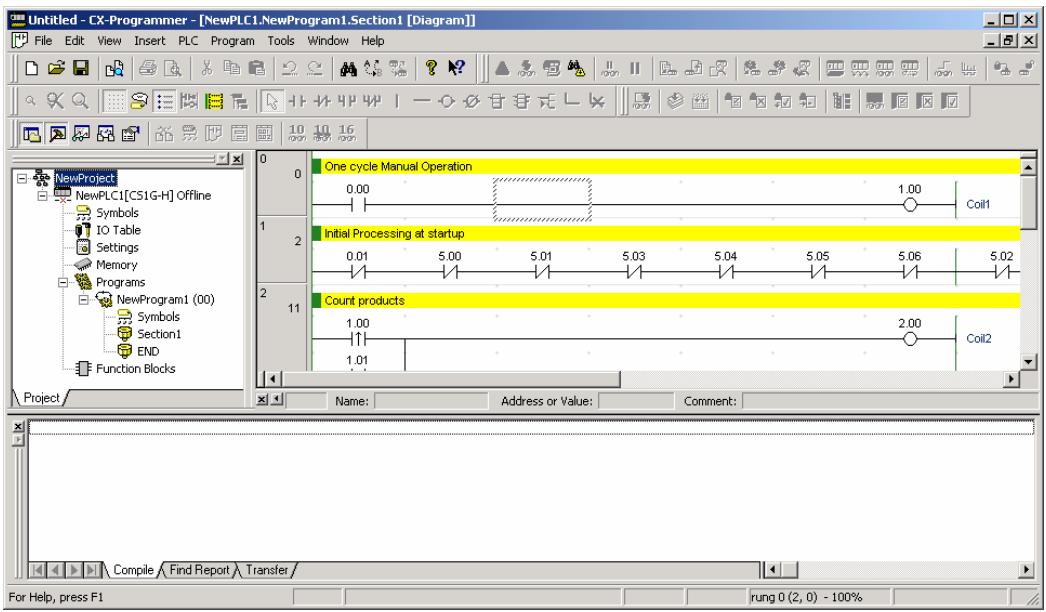

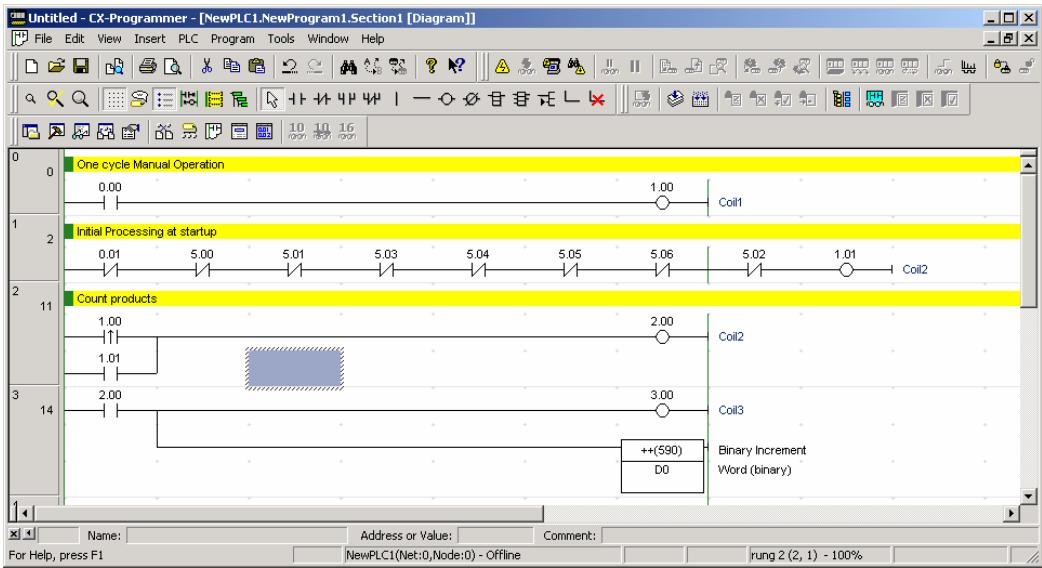

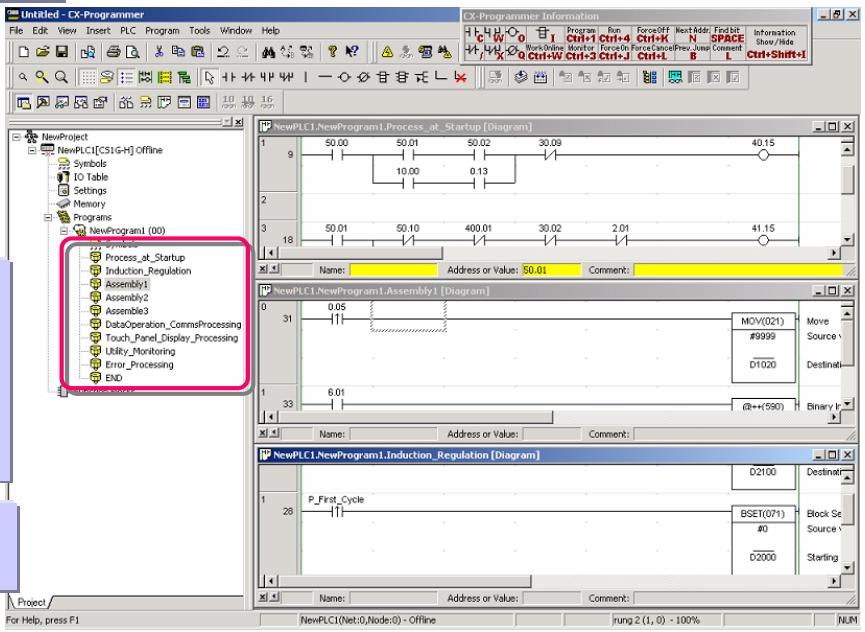

4. Fenêtre principale

Nom	Contenu/Fonction
Barre de titre	Affiche le nom du fichier des données enregistrées et créées dans CX-Programmer.
Menus	Permettent de sélectionner des options de menu.
Barres d'outils	Permettent de sélectionner des fonctions en cliquant sur des icônes. Cliquez sur [Affichage] -> [Barre d'outils] pour sélectionner les barres d'outils à afficher. Déplacez des barres d'outils pour modifier la position d'affichage par groupe.
Section	Permet de divisor un programme en un certain nombre de blocs. Il est possible de créé et d'afficher chacun d'entre eux.
Espace de travail Projet Arborescence des projets	Détermine les programmes et les données. Permet de copier des données par glisser-déplacer entre deux projets ou à l'intérieur d'un même projet.
Fenêtre des schémas	Ecran permettant de créé et de modifier un programme schéma.
Fenêtre Sortie	■ Affiche des informations sur les erreurs lors de la compilation (contrôle d'erreurs).■ Affiche les résultats de la recherche de contacts/bobines dans la liste.■ Affiche les détails des erreurs lorsque des erreurs se produitpendant le chargement d'un fichier Projet.
Barre d'état	Affiche des info. telles que le nom de l'API, le mode online/offline, l'empl. d'une cellule active.
Fenêtre Informations	Affiche une petite fenêtre indiquant les raccourcis de base de CX-Programmer. Cliquez sur [Affichage] -> [Fenêtre Informations] pour afficher au masquer la fenêtre Informations.
Barre de symboles	Affiche le nom, l'adresse ou la valeur et les commentaires du symbole sélectionné par le curseur.

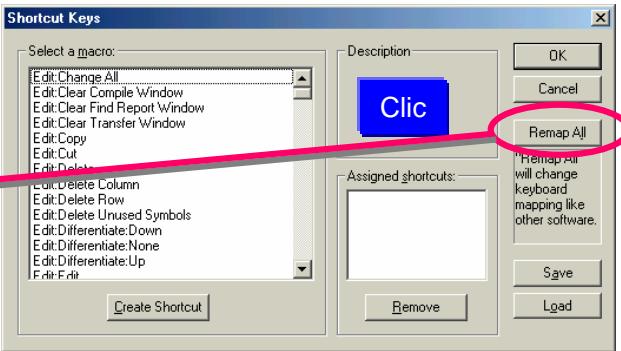

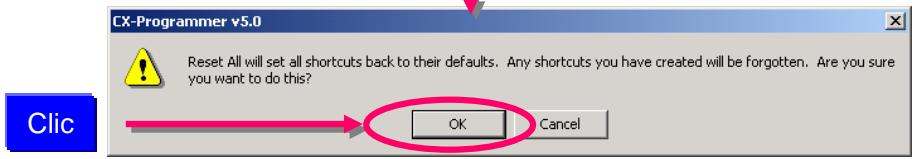

4-1. Attribution de touches compatibles SYSWIN

La fonction de configuration du clavier permet d'utiliser les touches de fonction comme SYSWIN.

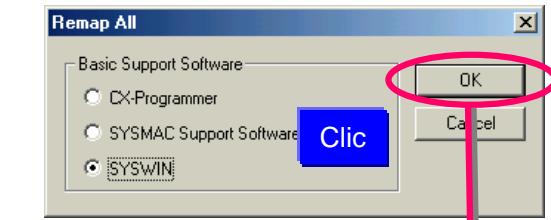

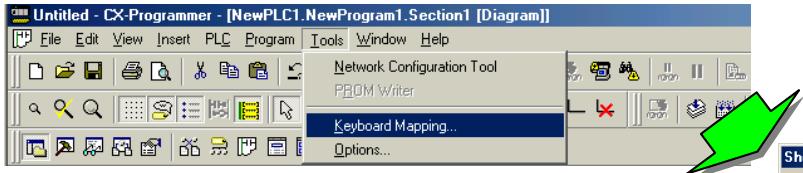

Cliquez sur le menu [Outils] -> [Configuration du clavier...].

Les touches de fonction permettent d'entrer les programmes de schémas.

Une fois cette opération terminée, l'attribution des touches change et devient compatible avec SYSWIN.

Lorsque l'attribution des touches SYSWIN est active, un guide des touches s'affiche en bas de l'écran.

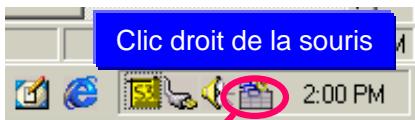

Cliquez sur l'icône de la barre des tâches en bas à droite de l'écran.

Affichage normal

OMRON

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

Help

-1

-1/1

--

1

~{ }-1

~{ }-1

Inst

TIM

CNT

Workspace

Ins Rung

En cas d'appui sur la

OMRON

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

Shift

ContextHlp

OpenProj

SaveProj :

Print

SelectNet

Ins Row

Del Row

ProgCheck

Connect

AddRefTool

NextDocked

En cas d'appui sur la touche Ctrl

OMRON

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

Ctrl

Help

Set/Reset

BlockEdit

RungEdit

SL Edit

AdrSymEdit

Forcus

Monitoring

Watch

En cas d'appui sur la touche Alt

OMRON

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

Alt

Force Set

ForceReset

Close

Canc Force

CancAllFrc

Annotation

SymbolCmt

MonitorHEX

Affichage complet

OMRON

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

Shift

Help

-1

-1

-1/1-

--

I

-(-)I

-(-)/-

Inst

TIM

CNT

Workspace

Ins Rung

ContextHlp

OpenProj

SaveProj

Print

SelectNet

Ins Row

Del Row

ProgCheck

Connect

AddRefTool

NextDocked

Ctrl

Help

Set/Reset

BlockEdit

RungEdit

SL Edit

AdrSymEdit

Forcus

Monitoring

Watch

Alt

Force Set

ForceReset

Close

Canc Force

CancAllFrc

Annotation

SymbolCnt

MonitorHEX

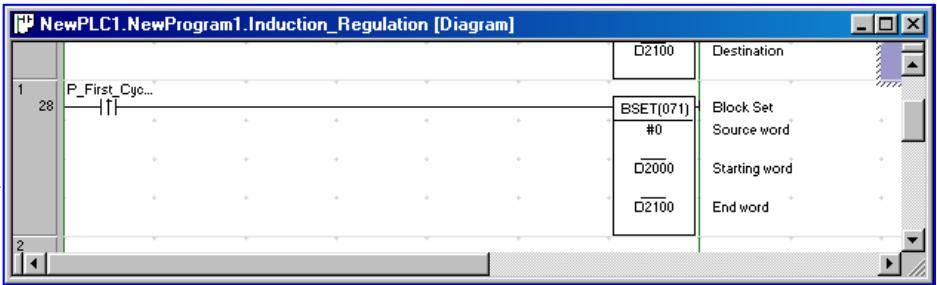

4-2. Section

La section est une fonction permettant de créer/afficher un bloc d'un programme divisé par fonctions. Elle améliore non seulement la clarté mais aussi les performances du programme en réutilisant des composants, lorsque le programme dispose de commandes similaires. De plus, il est possible d'utiliser les options Copier/Coller dans l'arborescence du programme. Par ailleurs, elle permet de télécharger le programme par section et d'effectuer des opérations en ligne en toute simplicité.

Vous avez la possibilité d'attribuer des noms reflétant le contenu des procédés et des commandes.

Vous avez la possibilité de modifier l'ordre des sections et d'utiliser la fonction Copier/Coller par glisser-déplacer avec la souris.

Le nombre de sections par programme n'est pas limité.

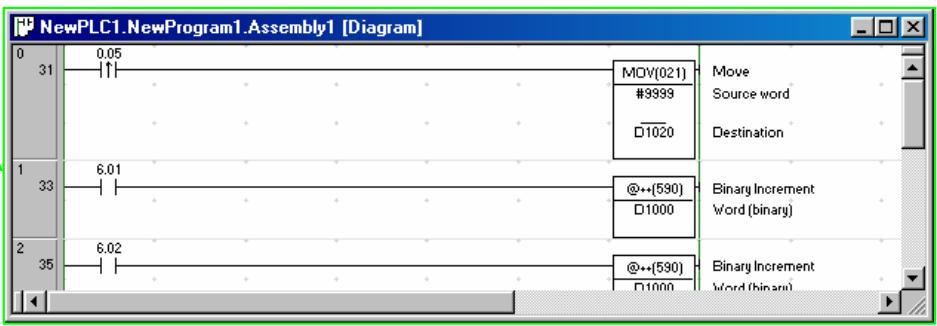

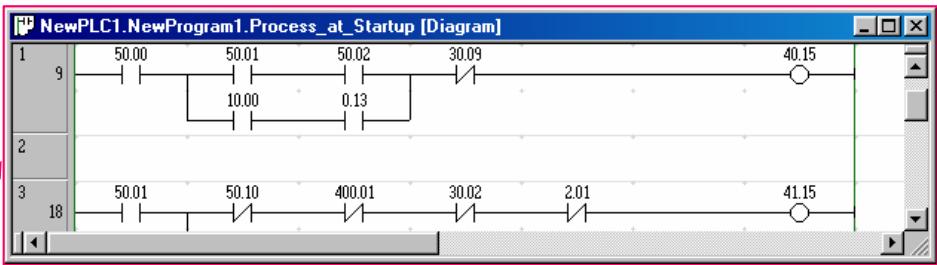

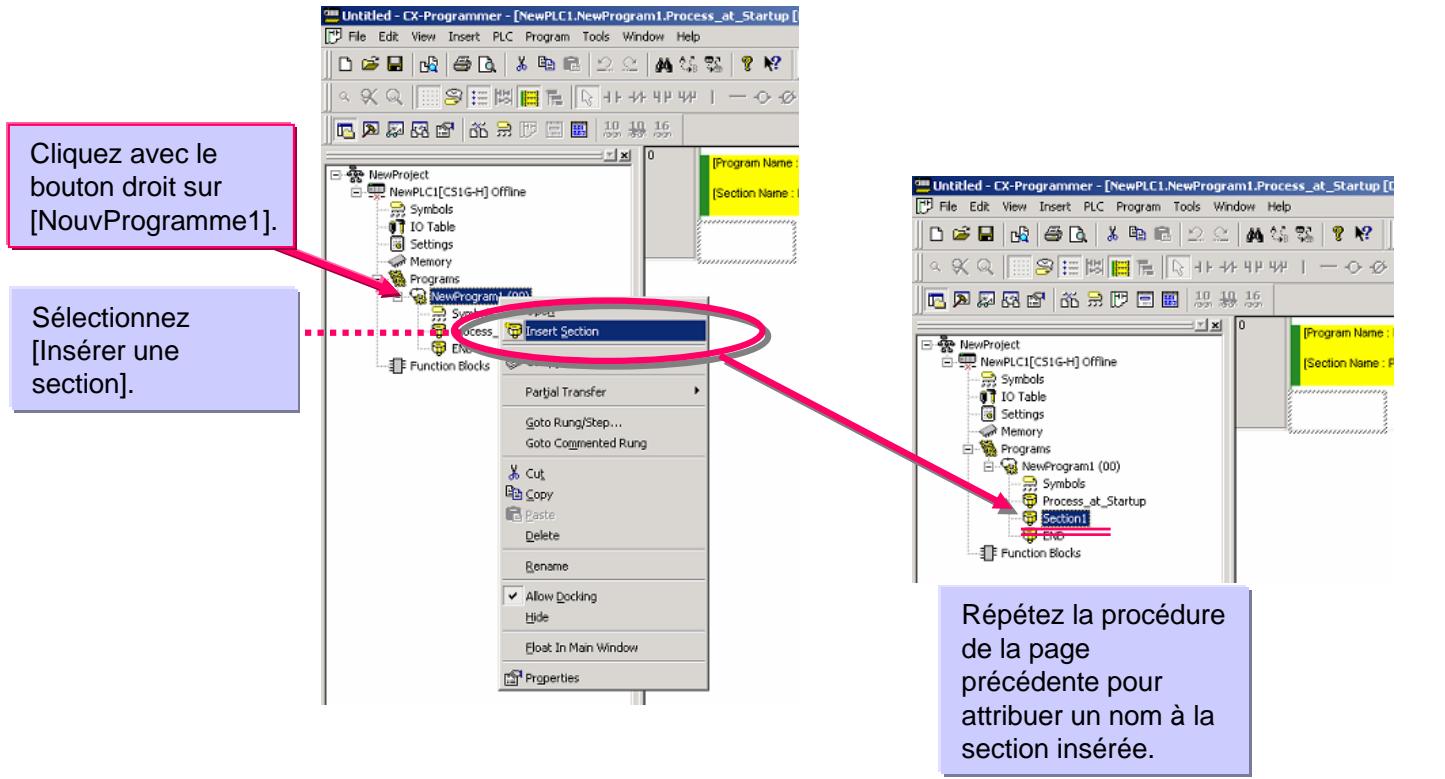

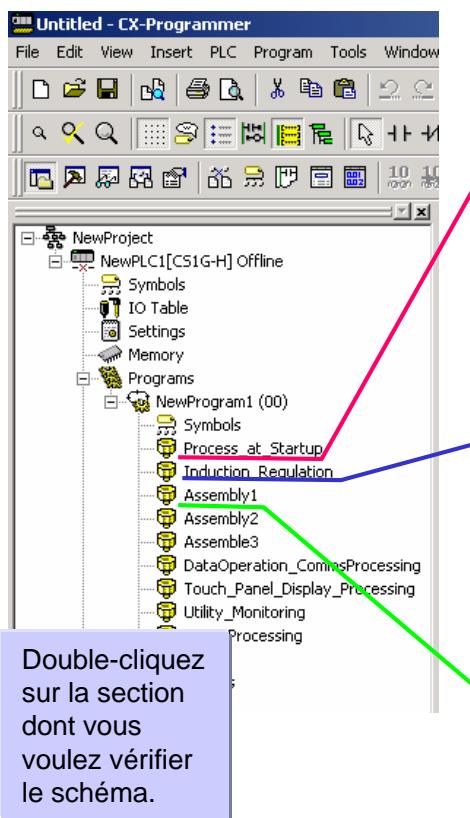

Ajout d'une section

Il est possible d'accéder à chaque section (bloc de schémas) via la liste des sections.

Vous avez la possibilité de sélectionner une section définie lorsque vous vérifiez l'image globale d'un programme (flux de commandes) dans la liste des sections.

Affichage normal

4-3. Suppression et affichage des fenêtres optionnelles

Pour supprimer l'espace de travail Projet,

Appuyez sur

Appuyez sur [Alt]+[1] pour réafficher l'espace de travail Projet.

Pour supprimer la fenêtre Sortie,

Appuyez sur [ECHAP] ou

Appuyez sur [Alt] + [2] pour réafficher la fenêtre Sortie.

5. Création d'un programme

Les pages suivantes indiquent comment créer une programmation simple.

Démarrez le programme après avoir vérifié que le curseur se trouve en haut à gauche dans la fenêtre Schémas.

5-1. Entrée d'un contact normalement ouvert

Suppression d'une instruction

• Placez le curseur sur l'instruction, puis appuyez sur la touche Suppr.
• Placez le curseur sur la cellule à droite de l'instruction, puis appuyez sur la touche Retour arrière.

5-2. Entrée d'une bobine

ENT

Bobine 0

ENT

Appuyez sur la touche [O] pour ouvrir la boîte de dialogue [Nouvelle bobine].

Appuyez sur [R] pour normaliser un segment.

Les segments sont également normalisés lorsque vous placez le curseur sur la cellule inversée en bleu en appuyant sur les touches fléchées du clavier ou en utilisant la souris.

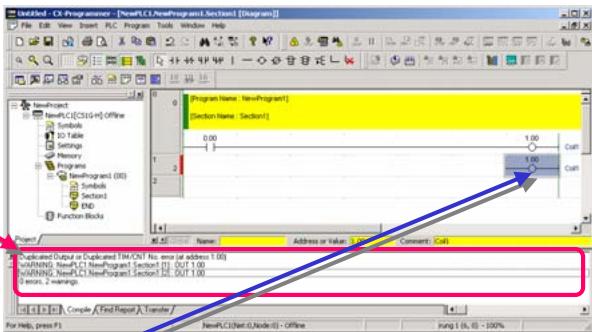

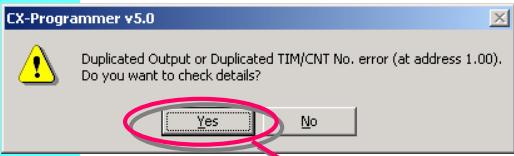

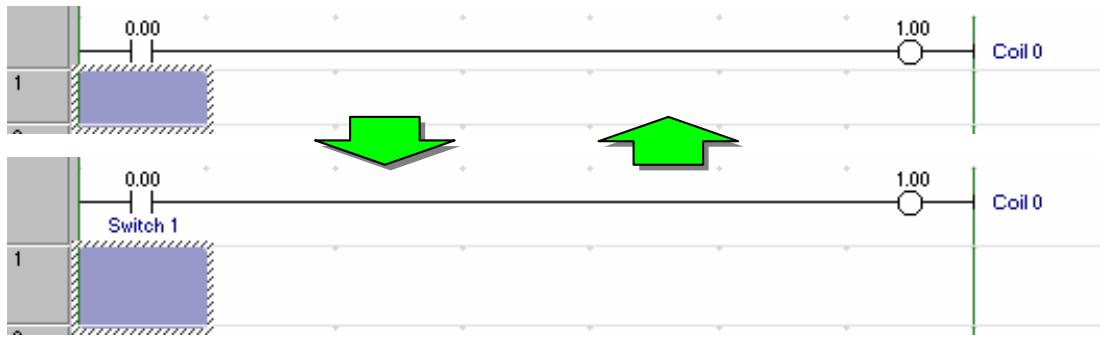

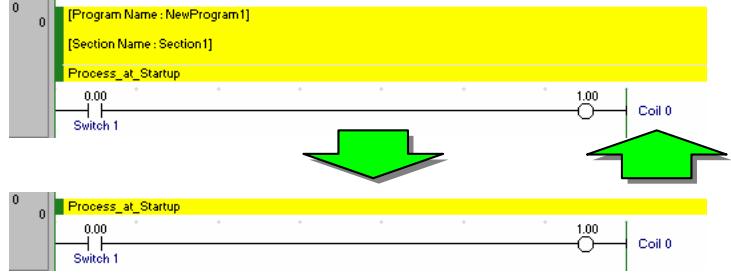

Fonction utile : contrôle automatique des bobines copiées

Lorsque vous copiez une bobine pendant la création d'un programme, le message suivant s'affiche et vous pouvez constater que la bobine est directement copiée.

La fenêtre Sortie s'affiche automatiquement.

Appuyez sur la touche [ECHAP] pour fermer la fenêtre Sortie.

Double-click

Double-cliquez (ou appuyez sur F4). Le curseur se place automatiquement à l'endroit de la bobine correspondante dans la fenêtre Schéma.

Cliquez sur la case à cocher pour supprimer la coche.

La boîte de dialogue d'entrée de commentaires ne s'affiche plus.

1. Appuyez sur [Alt]+[Y]. Vous pouvez afficher/masquer le commentaire des segments.

1. Cliquez sur le bouton [Afficher les commentaires de programme/section] de la barre d'outils pour afficher les commentaires dans l'en-tête.

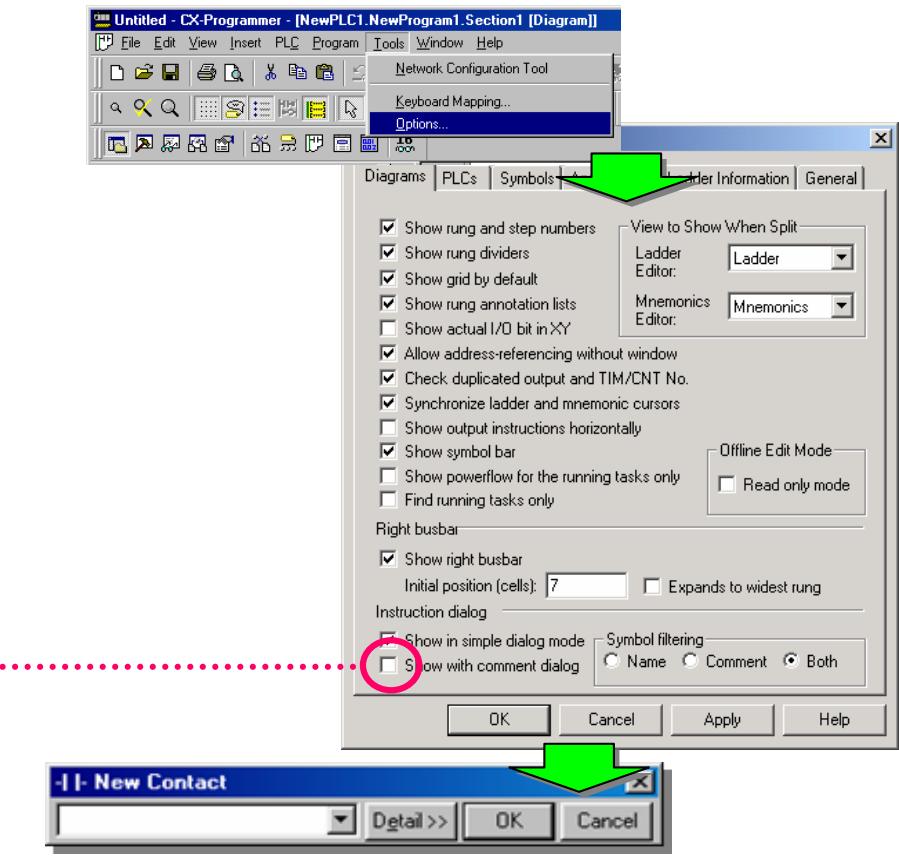

1. Sélectionnez [Outils] | [Options] dans le menu CX-Programmer. Vous avez la possibilité de masquer la boîte de dialogue d'entrée de commentaires.

Cliquez sur

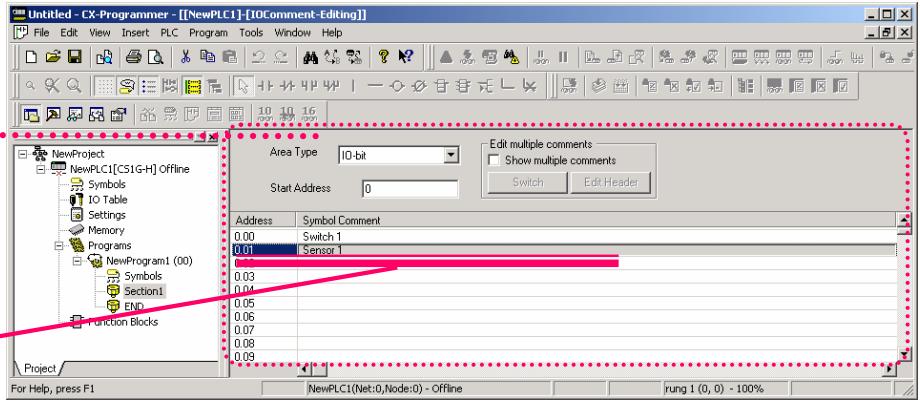

La fenêtre de modification de commentaire de symbole s'affiche à la place de la fenêtre Schémas.

Double-cliquez sur le nombre de bit que vous voulez pour pouvoir saisir un commentaire.

Déplacez la souris tout en maintenant le bouton droit de la souris enfoncé pour inverser les bits sources de copie en bleu.

Cliquez avec le bouton droit sur la plage, puis sélectionnez [Copier] dans le menu contextuel.

Il est également possible de copier/coller des commentaires entre Excel et CX-Programmer.

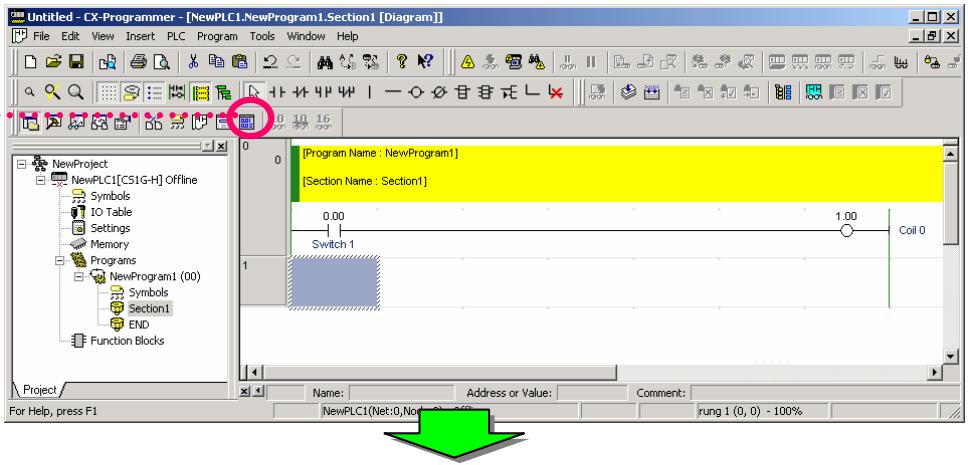

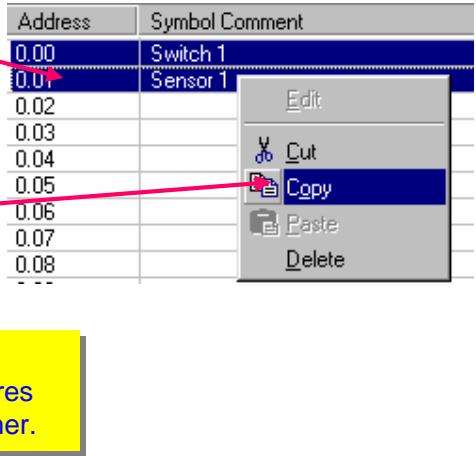

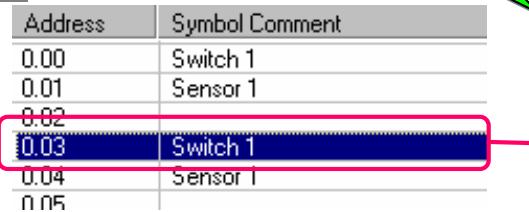

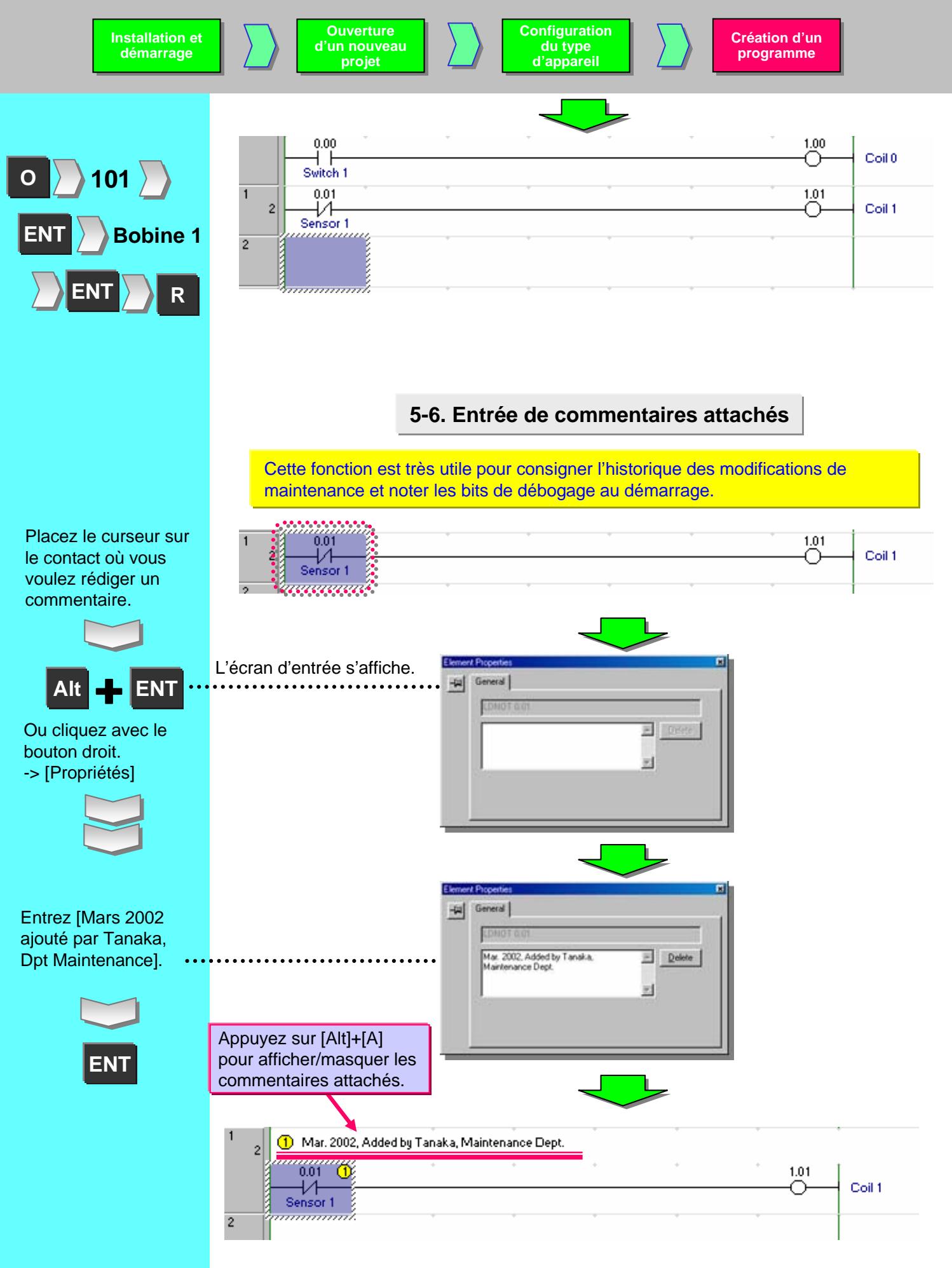

5-3. Modification d'un commentaire de symbole

Il est possible de copier/coller et de supprimer un ou plusieurs commentaires par cellule.

Exemple de commentaires copiés & collés de deux bits

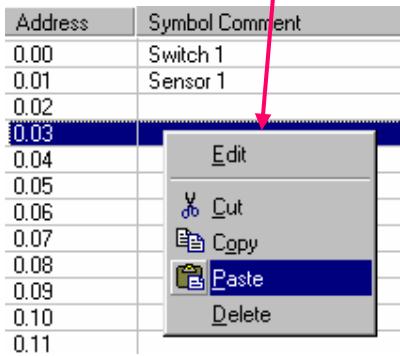

Cliquez avec le bouton droit sur le numéro de bit de la destination de la copie, puis sélectionnez [Coller].

Les commentaires des deux bits sélectionnés sont copiés.

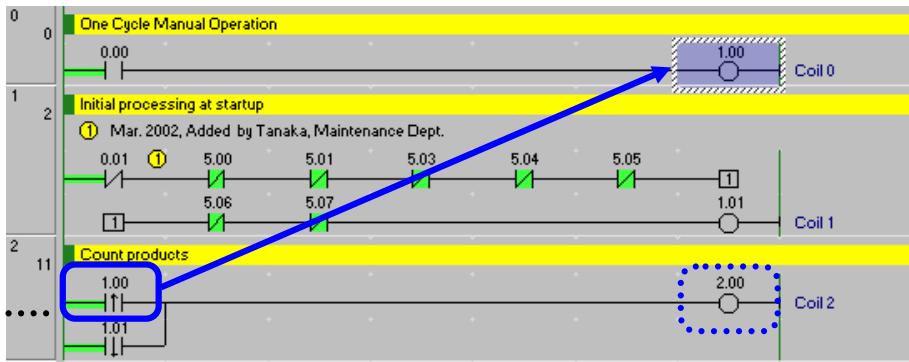

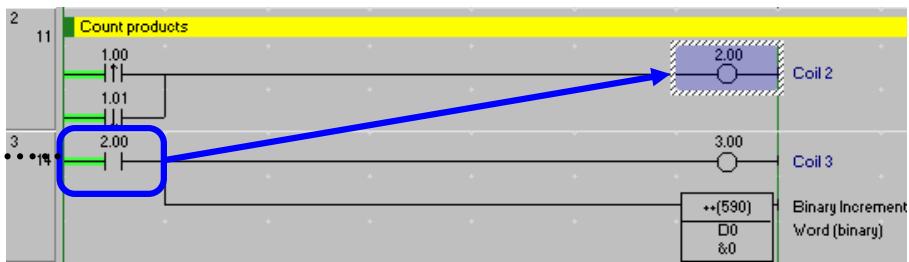

5-7. Entre un contact différentiel sur front montant

ENT

Bobine 2

ENT

ENT

ENT

ENT

Bobine 3

ENT

Ctrl

5-10. Entrée d'une ligne verticale vers le bas

+do

ENT

Produits

ENT

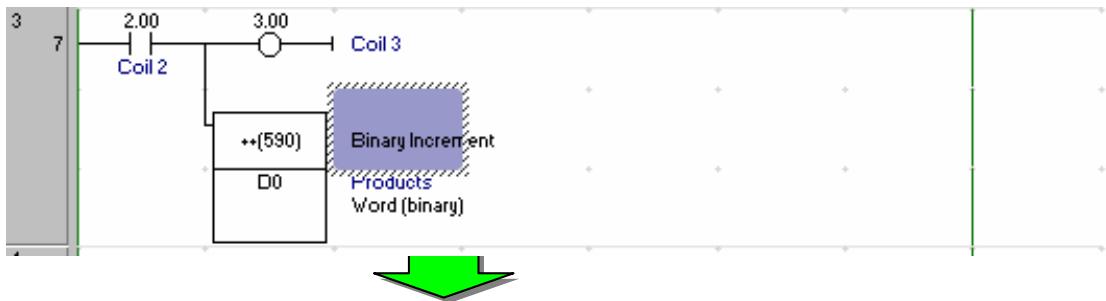

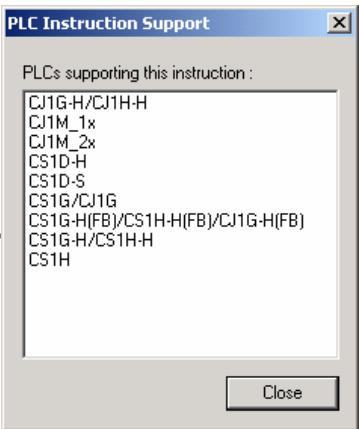

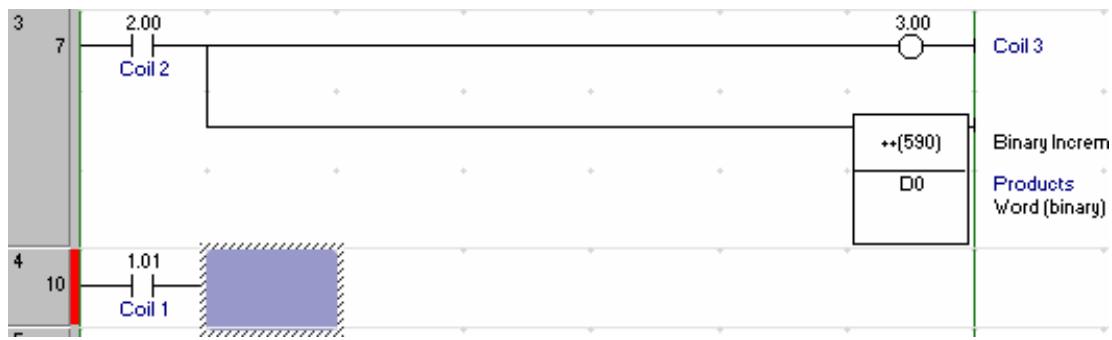

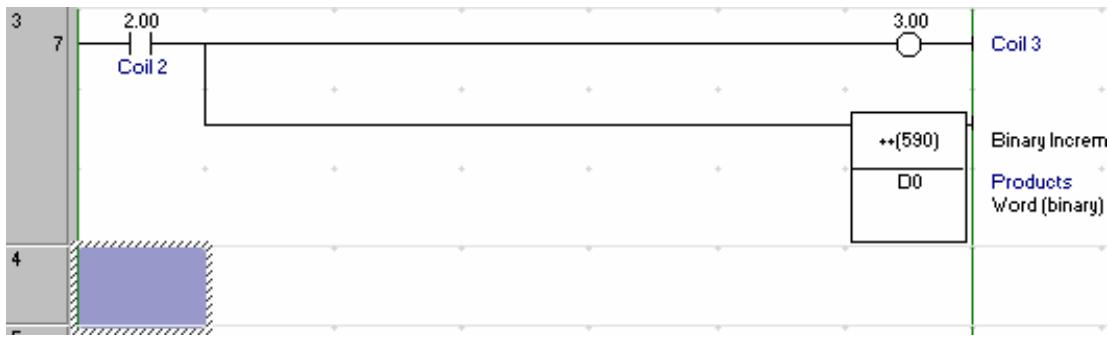

5-11. Entrée d'instructions avancées 1 - Entrée de chaînes de caractères

Ouvrez la boîte de dialogue [Nouvelle instruction].

Entrez une instruction et son opérande

Entrez un commentaire.

Reportez-vous à la page suivante pour le contenu des instructions.

Installation et

démarrage

Ouverture

d'un nouveau

projet

Configuration

du type

d'appareil

Creation d'un

programme

Cliquez sur

Detail>>

5-12. Entrée d'instructions avancées 1 - Fonctions utiles

Fonction d'aide sur les instructions

Cliquez sur

Instruction Help...

L'écran de référence lié à

L'instruction s'affiche.

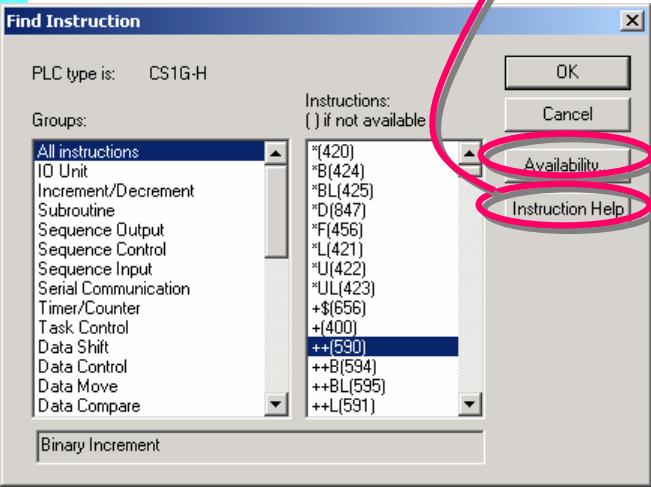

Fonction de recherche d'instruction

Cliquez sur

La liste des instructions

avances par fonction s'affiche

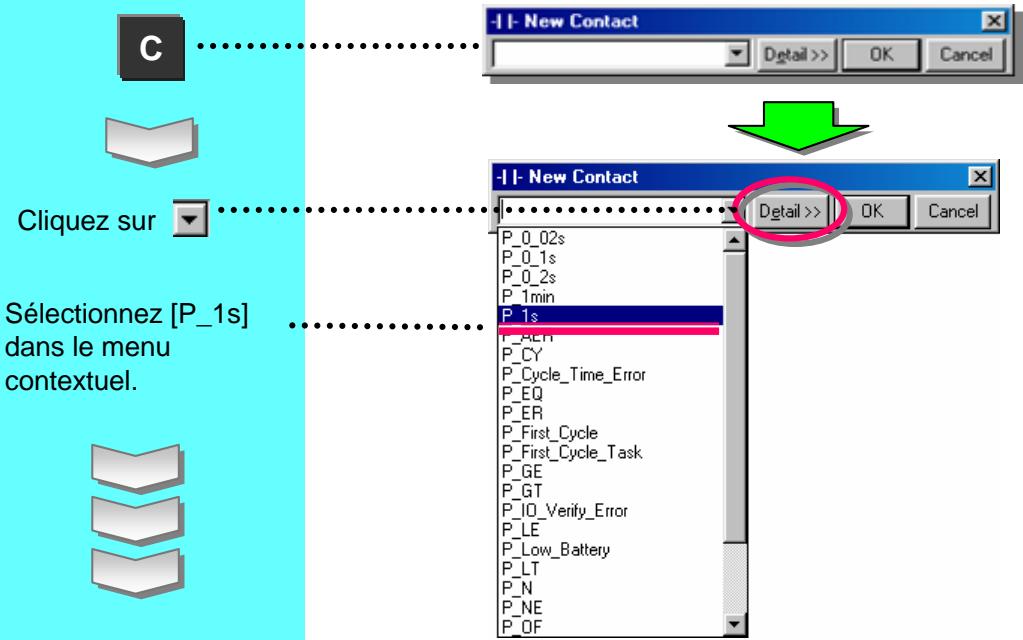

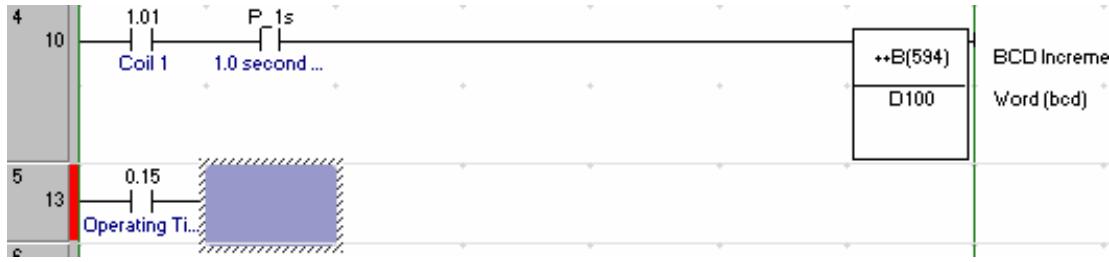

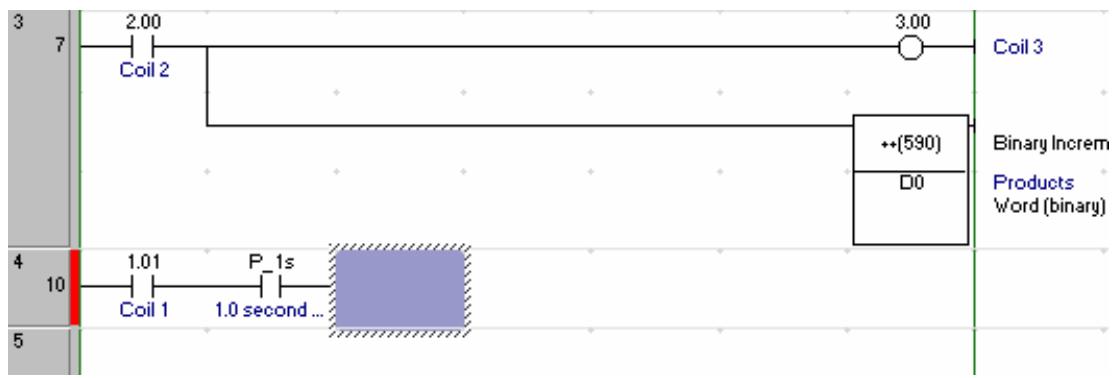

Bit d'impulsion de temporisation 1,0 seconde

Ouvrez la boîte de dialogue [Nouveau contact].

Reportez-vous aux pages précédentes pour l'exécution des codes.

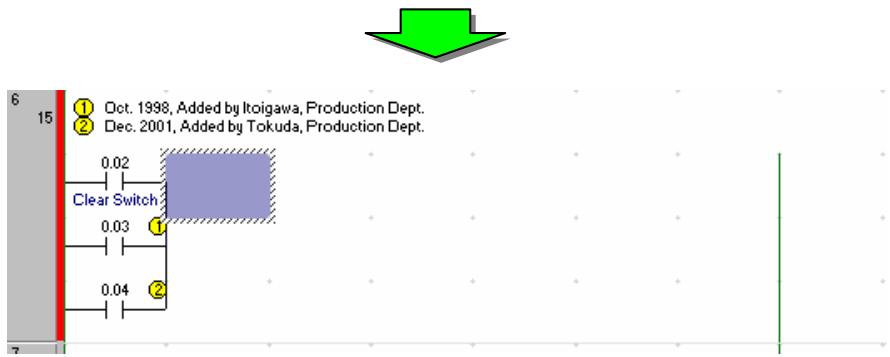

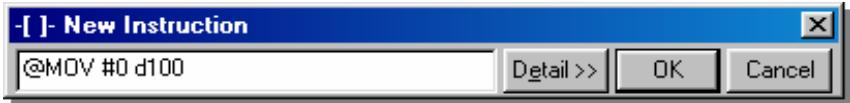

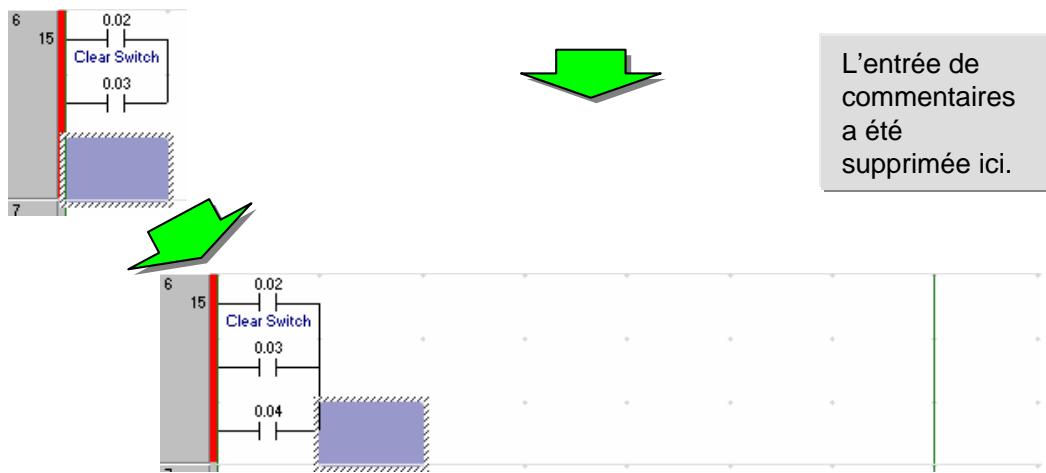

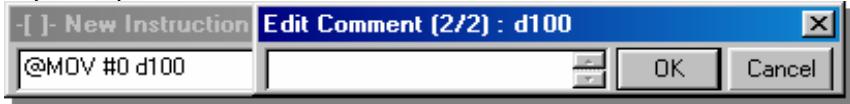

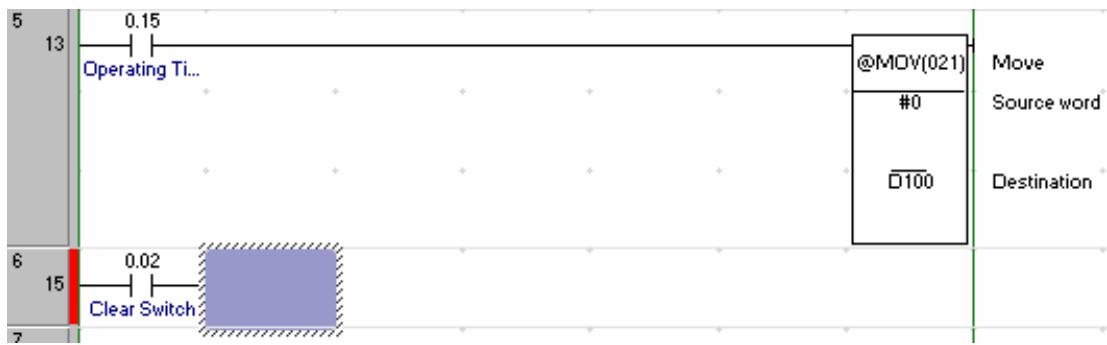

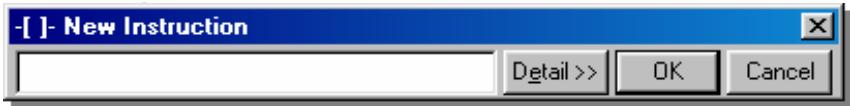

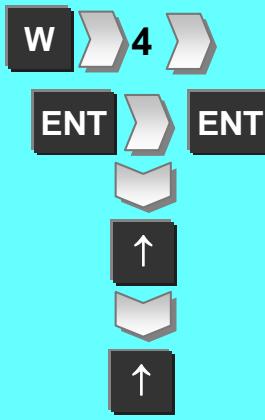

5-14. Entrée d'instructions avancées 2 - Entrée d'instructions différentielles

Instructions différentielles : instructions exécutées dans un seul balayage pendant l'exécution d'un programme.

Entrez

@MOV#0

D100

Ajoutez le signe @ (arobase) au début d'une instruction pour la rendre différentielle.

ENT

ENT

Ouvrez la boîte de dialogue [Nouvelle

Ajoutez un commentaire si

Reportez-vous aux pages précédentes pour l'exécution des codes.

Reportez-vous à la section 5-6 pour entrer des commentaires.

5-15. Entrée d'un segment OU

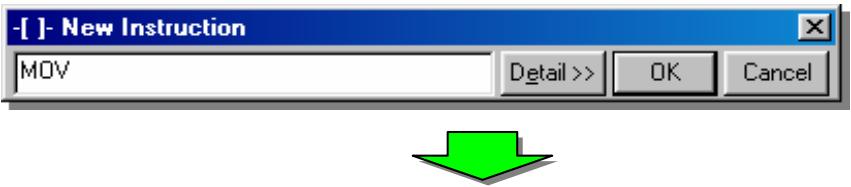

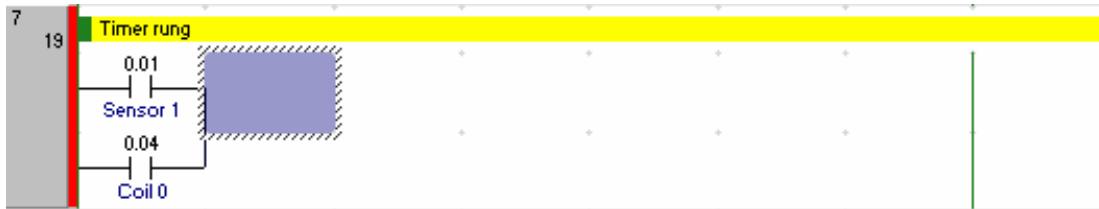

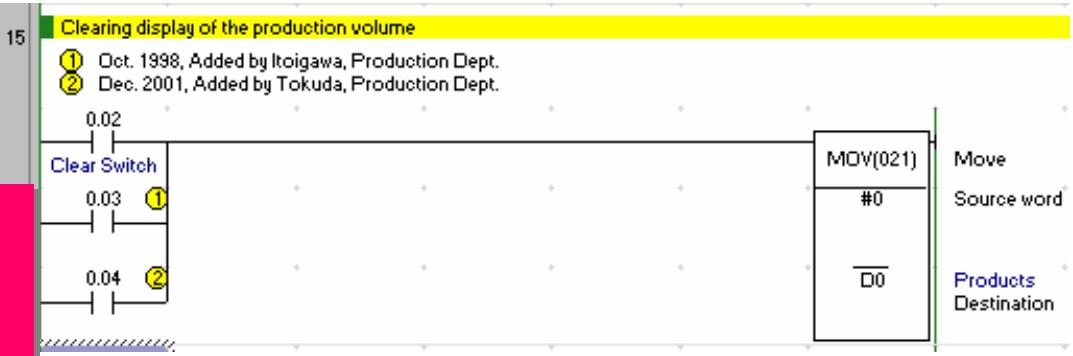

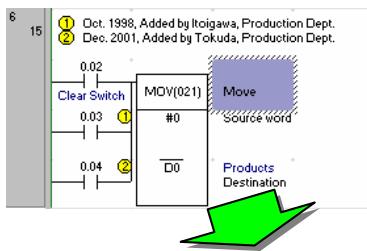

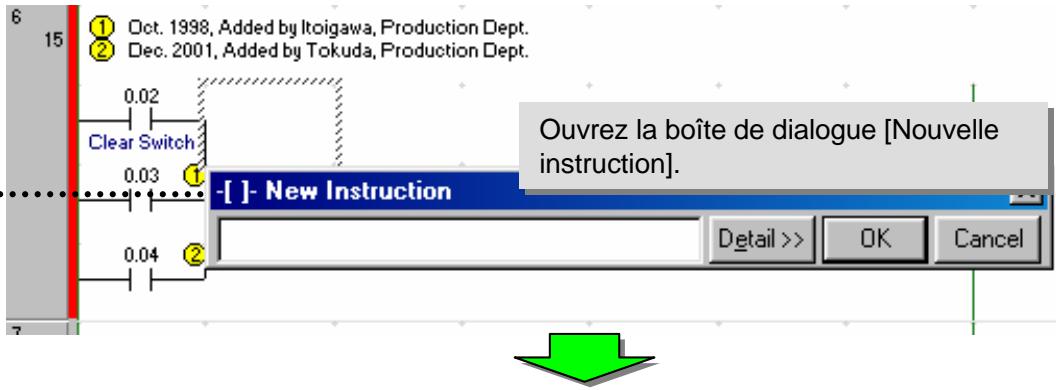

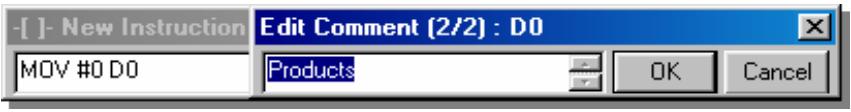

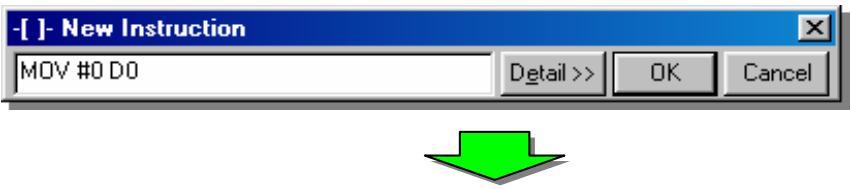

5-16. Entrée d'instructions avancées 3 - entrée par numéro de fonction

L'instruction correspondant au numéro de fonction s'affiche.

Entrez

0 D0

ENT

ENT

Reportez-vous à la section 5-4 pour entraiir des commentaires de segment.

Remarque : Le nombre de la fonction MOV dépend du type d'API.

Série CS -> 021

Série CJ->021

Série CV-> 030

Série C -> 21

Reportez-vous aux pages précédentes pour entrer des segments ou des commentaires.

T0 : indique TIM0.

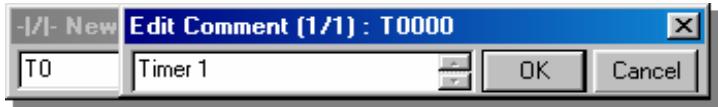

Entrez un commentaire.

ENT

TIM⊥0⊥#30

ENT

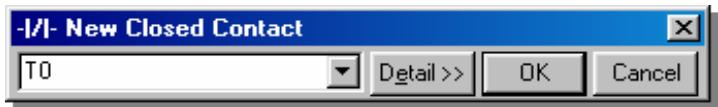

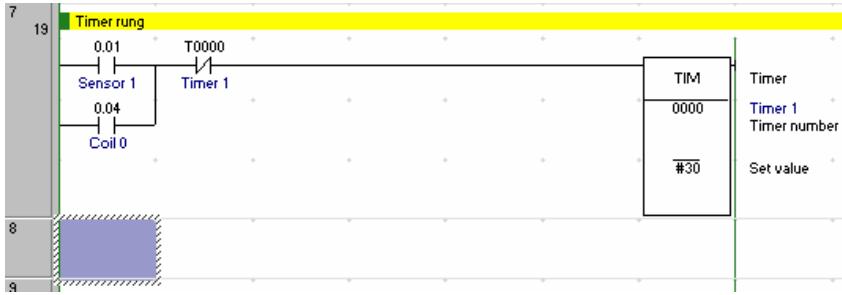

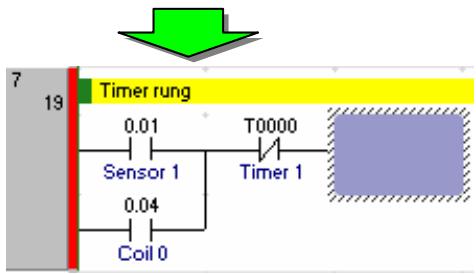

5-17. Entrée d'instructions de temporisation

Entrée d'un bit de temporisation

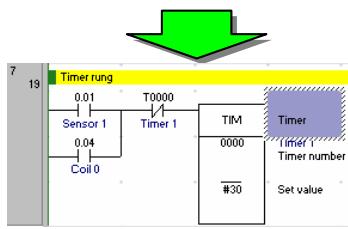

Entrée d'une instruction de temporisation

Reportez-vous aux pages précédentes pour l'exécution des codes.

CNT\~0\~#5

ENT

Placez le curseur à l'aide des touches fléchées ou de la souris.

Entrez un bit pour la remise à zéro.

ENT

ENT

ENT

ENT

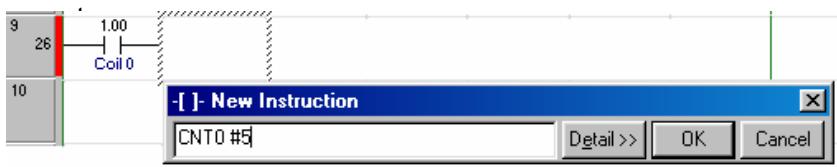

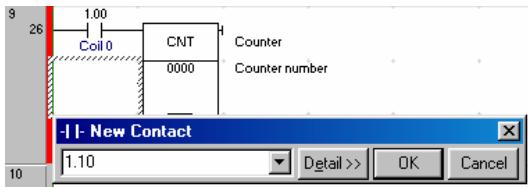

5-18. Entrée d'instructions de comptage

Entrée d'une instruction de

Placez le curseur sur cet emplacement. Le segment s'affiche en inversé comme indiqué à droite.

Copier un segment

Appuyez sur la touche ↓ pour déplacer le curseur sur cet emplacement.

Appuyez sur la touche ↓ pour déplacer le curseur sur cet emplacement.

Cliquez sur chaque instruction puis modifiez les nombres de bits.

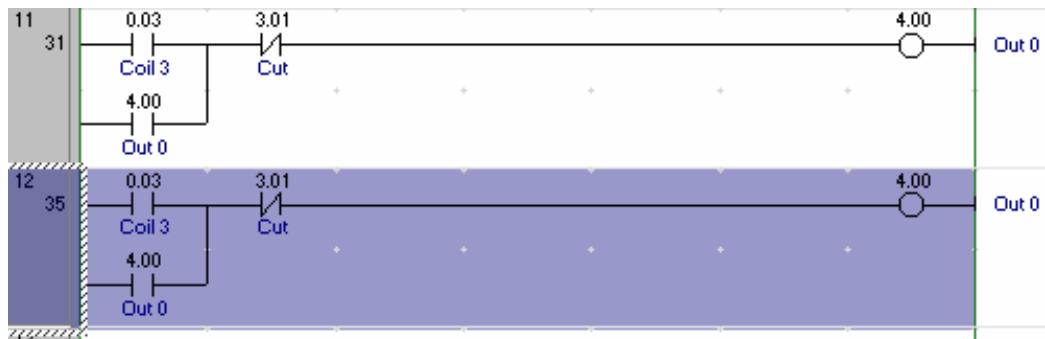

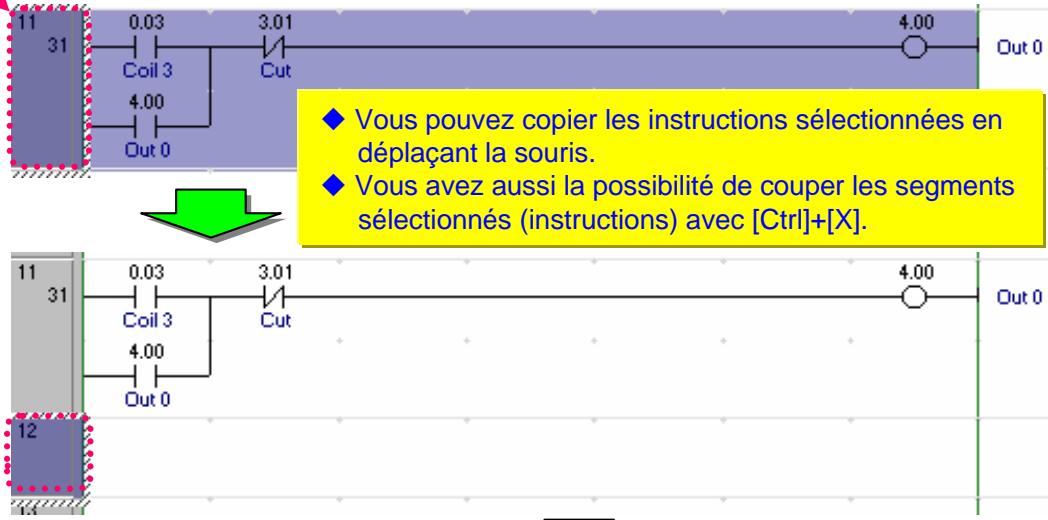

5-19. Modification de segments... copier/coller

Reportez-vous aux sections précédentes pour entrer un segment.

En cas d'erreur, appuyez sur

ou sur [Ctrl+Z] pour annuler la commande

(revenir à l'opération précédente)

appuyez sur

ou sur [Ctrl+Y] pour rétablir l'opération

(passer à l'opération suivante)

5-20. Entrée d'une instruction END

Lors de la création d'un projet, seule une section de l'instruction END est générée automatiquement. Vous n'avez pas besoin d'entrée d'instruction END.

Remarque :

La section END n'est pas générée lorsque vous chargez un programme créé avec CX-Programmer version 2 ou antérieure.

NewProject

NewPLC1[CS1G-H]Offline IO Table

Memory

NouveauProgramme1 (00) Section1

Fonction Blocs

1. Contrôle d'erreurs de programme (compilation)

Cliquez sur

Contrôlez les erreurs avant de transférer un programme.

Les erreurs et leurs adresses s'affichent dans la fenêtre Sortie.

Double-cliquez sur une erreur affichée; le curseur se déplace alors vers l'erreur correspondante dans le schéma. Le segment en erreur s'affiche en rouge.

Corrigez l'erreur.

La fenêtre Sortie s'ouvre automatiquement lors du contrôle du programme. Pour déplacer le curseur sur une erreur, appuyez sur la touche J ou F4. Pour fermer la fenêtre Sortie, appuyez sur la touche Échap.

2. Mise en ligne

CX-Programmer propose trois modes de connexion qui varient en fonction de l'application.

Online normal. Permet d'activer le mode en ligne pour un API de type et avec la méthode indiquées lors de l'ouverture d'un projet.

Mode online automatique. Ce mode reconnaît l'API connecté et vous permet d'activer le mode en ligne de l'API d'un seul bouton. -> Permet de télécharger toutes les données, comme les programmes, à partir de l'API.

Online avec simulator. Permet d'activer le mode en ligne de CX-Simulator d'un seul bouton (pour ce faire, vous nevez installer CX-Simulator).

Les fonctions de mise en ligne et de débogage lors de l'utilisation en ligne de CX-Simulator sont expliquées dans le présent guide (installer CX-Simulator séparation).

Cliquez sur

Cliquez sur [OK].

Le transfert du programme commence.

Cliquez sur [OK].

La console de débogage de CX-Simulator s'affiche.

Faites passer l'API (simulateur) en mode de surveillance.

Cliquez sur

3. Surveillance

Les états on/off des contacts et des bobines sont surveillés.

Cliquez sur [Oui].

CX-Programmer v5.0

Il est possible que la vitesse de défilement de l'écran soit ralentie lors de la surveillance si le programme comporte un volume important de données.

Dans ce cas, cliquez sur l'icône ci-dessous pour annuler la surveillance, faites défiler l'écran pour afficher l'adresse à placer sous surveillance, puis repassez en mode de surveillance.

active/désactive la surveillance d'un API.

Placez le pointeur sur la position de la flèche dans la figure ci-contre et déplacez le curseur vers le bas en maintenant le bouton gauche de la souris enfoncé.

L'écran se divise en deux volets en haut et en bas. Vous pouvez afficher une adresse dans chacun des volets à l'aide des barres de défilement.

4. Surveillance - 2 surveillance simultanée de plusieurs emplacements dans un programme

Vous avez la possibilité de scinder la fenêtre Schéma et de surveiller plusieurs emplacements à la fois dans un même programme.

5. Surveillance - 3 surveillance en hexadécimales

Cliquez sur pour basculer le format d'affichage de la valeur actuelle de la mémoire d'E/S (déclarée ou hexadécimale).

Affichage décimal

Affichage hexadécimal

Ouvrez la fenêtre de surveillance.

Entrez le numéro du bit à surveiller.

ENT

Maintenez la touche Entrée enfoncée pour augmenter automatiquement le numéro de l'adresse.

ENT

EAIT

ENT

Entrée d'un type BOOL (contact)

6. Surveillance - 4 fenêtre de surveillance

La surveillance E/S des adresses indiquées dans la fenêtre de surveillance est exécutée.

Les adresses enregistrées dans la fenêtre de surveillance sont conservées à la prochaine session de CX-Programmer.

PLC Name	Name	Address	Data Type / Format	FB Usage	Value	Value(Binary)	Comment
Assembly-machine_1	400	CHANNEL (Hex,Channel)			0000 Hex	0000 0000 0000 0000
Assembly-machine_1	401	CHANNEL (Hex,Channel)			0000 Hex	0000 0000 0000 0000
Assembly-machine_1	402	CHANNEL (Hex,Channel)			0000 Hex	0000 0000 0000 0000
Assembly-machine_1	403	CHANNEL (Hex,Channel)			0000 Hex	0000 0000 0000 0000

Exemple : Entrée de 4CH 00Bit

Entrez «.» (point) entre CH et Bit.

Ou entrez 400 sans point dans la zone Nom ou adresse, puis sélectionnez BOOL dans la zone Type/format données (inversez la zone, puis appuyez sur la touche B).

Cliquez avec le bouton droit sur Feuille1, puis sélectionnez [Feuille de surveillance] -> [Renommer].

8. Fonctions utiles de la fenêtre de surveillance

La fenêtre de surveillance intègre une fonction de classification et d'affichage des données dans une feuille de type MS EXCEL. Elle attribue un nom donné à chaque feuille. Cette fonction est utile pour le débogage ou le démarrage lorsque vous rassemblez et gérez des bits et des mots que vous pouvez contrôler comme bloc unique dans une seule feuille.

Pour ajouter une feuille, sélectionnez [Feuille de surveillance] -> [Insérer].

Il est utile de gérer des données lorsque vous donnez un nom à des feuilles par phase ou ensemble.

Cliquez avec le bouton droit sur la fenêtre de surveillance. -> Sélectionnez [Afficher] dans le menu contextuel. Vous avez ensuite la possibilité d'afficher ou de masquer chaque objet de la fenêtre de surveillance.

Tous les noms définis par cette opération sont sauvegardés lors de l'enregistrement du projet (extension. opt).

Ils sont donc chargés avec les données telles que les programmes de schémas lorsque le projet est chargé à la session suivante.

Placez le pointeur à cet endroit.

La fonction de glisser/déplacer dans le schéma permet d'insérer une adresse à surveiller.

Effectuez un glisser/déplacer dans la fenêtre de surveillance.

Les données telles que les segments, les bits par bloc ou les opérandes des instructions avancées sont collées dans la fenêtre de surveillance. De plus, les états on/off des bits et les valeurs actuelles des mots s'affichent.

10. Surveillance - 7 retour à la ligne des longs segments à l'écran

Cette fonction permet d'agrandir un segment par rapport à la ligne de terminaison comme indiqué dans la figure ci-dessous à l'affichage.

Sélectionnez [Affichage] -> [Affichage en mode retard à la ligne des segments].

Une fois activée, cette fonction reste active jusqu'à ce qu'elle soit désactivée en effectuant la procédure précédente dans l'ordre inverse.

Placez le curseur sur le contact ou la bobine à forcer on/off.

Cliquez avec le bouton droit.

[Forcer] -> [On]

Les fonctions Forcer Off et Annuler pour des bits et des bobines sont activées de la même manière.

Raccourcis clavier

Ctrl+J: ForcerOn

Ctrl+K: Forcer Off

Affichez l'espace de travail Projet. [Alt] + 1

Double-cliquez sur [Mémoire].

Cliquez sur l'onglet [Adresse].

Double-cliquez sur [Statutforcé].

12. Forcer on/off

Les contacts/bobines sont forcés on/off par CX-Programmer.

Une fois que les bits/bobines sont forcés on/off, cette configuration reste active jusqu'à ce qu'elle soit annulée ou que la procédure soit exécutée dans l'ordre inverse. Les statuts ne changent pas lors d'une entrée externe ou lors du résultat de la programmation.

Par ailleurs, les opérations de forçage ne sont pas possibles lorsque l'API est en mode d'exécution (Run).

13. Affichage de la liste de bits forcés on/off

Il est possible d'afficher la liste des bits forcés on/off dans un tableau.

Cette fonction permet de contrôler les états forcés de plusieurs bits à la fois.

Placez le pointeur sur la valeur de consignée du temporisateur.

ENT

Double-cliquez.

Placez le curseur sur la valeur actuelle du temporisateur.

Ou double-cliquez.

La soustraction commence à partir de la nouvelle valeur 5000.

14. Modification de la valeur de consigne du temporisateur

Modifiez la valeur de consigne du temporisateur lorsque l'UC est en cours d'exécution (en mode de surveillance uniquement).

Entrez #100 comme nouvelle valeur de consigne.

Cliquez sur [OK] pour valider.

15. Modification de la valeur actuelle du temporisateur

Modifiez la valeur actuelle du temporisateur lorsque l'UC est en cours d'exécution (en mode de surveillance uniquement).

Entrez 5000 comme nouvelle valeur actuelle.

Cliquez sur [Définir] pour valider.

Années d'adresses.

Alt

Référence

Vous pouvez également placer le curseur sur le bit à rechercher.

Cliquez sur le bit à rechercher. Le curseur se place alors sur la position correspondante du segment.

16. Fonction chercher - 1 recherche à l'aide de l'outil de référence d'adresses

Dans le champ [Adresse], entrez le numéro de bit à rechercher.

2 Cliquez sur Find

17. Fonction chercher - 2 reconstitution de schémas contact

Cette fonction permet de reconstituer les segments de schémas de sortie pour vous permettre de couvrir les causes pour lesquelles les bobines ne se sont pas activées.

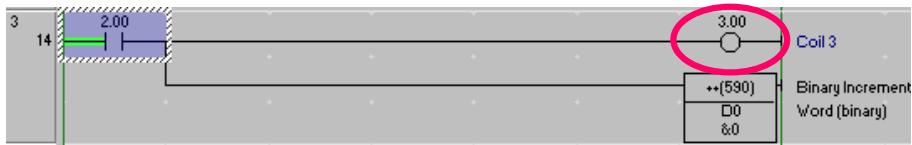

La raison pour laquelle la bobine 3.00 n'est pas activée est que son contact 2.00 n'est pas actif. La fonction reconstitue le segment pour rechercher la bobine 2.00. Placez le curseur sur la position suivante (contact 2.00) et appuyez sur [Espace].

Espace

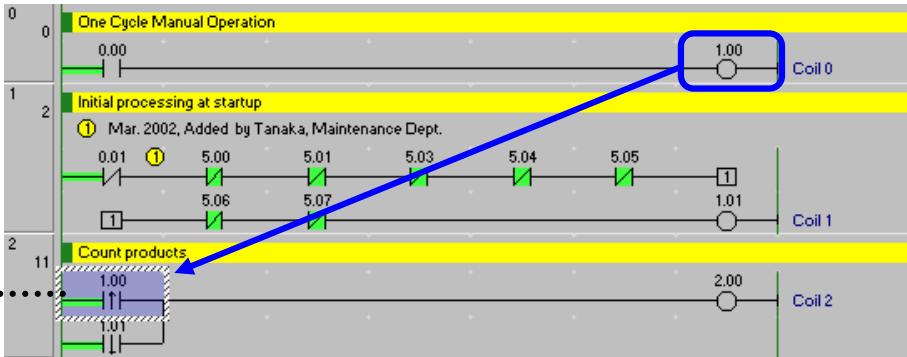

(3) La bobine 2.00 n'est pas active car le contact 1.00 ou 1.01 n'est pas actif. Si le contact 1.00 en est la cause, recherchez la bobine 1.00. Placez le pointeur sur le contact 1.00 et appuyez sur [Espace] comme dans l'opération (2).

Espace

(4) Si ce segment n'en est pas la cause, appuyez sur [Maj]+[Espace]. Vous pouvez alors revenir au segment avant de démarrer la recherche de segment.

Espace

Reconstituez ensuite les segments pour rechercher la cause du contact 1.01.

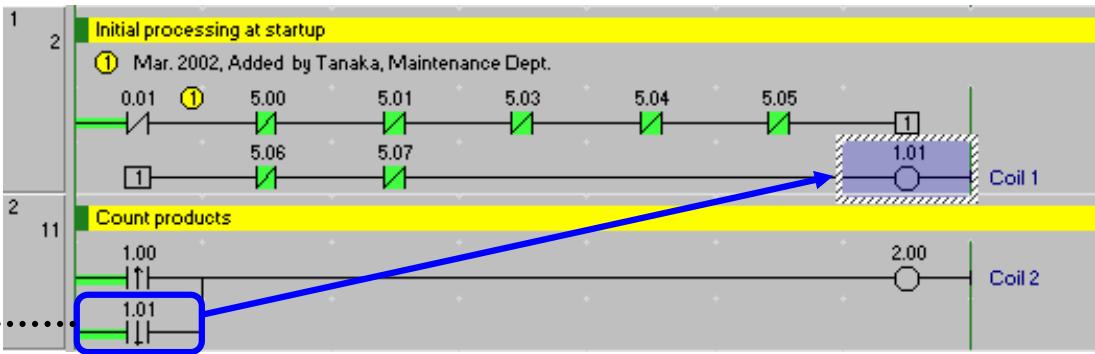

À ce stade des opérations, placez le curseur sur le contact 1.01 et appuyez sur [Espace].

(6) Le curseur se place sur la bobine 1.01. Il s'avère donc que la cause était bien le contact 1.01, qui n'était pas actif.

Appuyez sur [Espace] pour passer d'une bobine à un contact ayant la même adresse ou pour passer à l'inverse d'un contact vers une bobine.

Appuyez sur la touche [N] pour passer à nouveau d'un contact ou d'une bobine au suivant possédant la même adresse.

Appuyez sur la touche [B] pour revenir à la position du saut précédent.

Cette fonction très utile est disponible dans le calcul de support SYSMAC. CX-Programmer en a hérité.

La liste des commentaires utilisés dans les segments s'affiche dans une fenêtre séparée.

Cliquez sur un commentaire de segment de la liste ; le curseur se place alors sur la position ou le commentaire de segment est utilisé dans le schéma.

19. Fonction chercher - 4 accès à un commentaire de segment

Cette fonction permet d'afficher la liste des commentaires de segment et de déplacer le curseur vers la position où le commentaire de segment sélectionné est utilisé dans le schéma.

Les commentaires de segment permettent d'améliorer l'efficacité des opérations de débogage ou de maintenance pour les segments divisés en blocs par fonction.

Cliquez avec le bouton droit sur la fenêtre de schéma. Sélectionnez [Recherche d'adresses de bit] dans le menu contextuel.

Entrez l'adresse (numéro de bit) à rechercher (le point entre un canal et un bit n'est pas nécessaire).

Définissez l'étendue de la recherche (Vue courante).

Cliquez sur [Rapport].

Cliquez sur [OK].

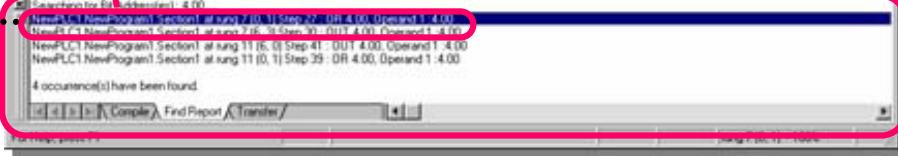

La fenêtre Sortie s'affiche et contient les résultats.

Double-cliquez sur un élément de la liste; le curseur se place alors sur le bit concerné.

20. Fonction Chercher - Recherche d'adresses de bit

Cliquez sur le bouton [Comment chercher] pour afficher la rubrique d'aide [Exemples de recherche et de remplacement].

21. Édition en ligne

Placez le curseur sur le segment à modifier.

Vous avez la possibilité de sélectionner plusieurs segments en utilisant la fonction Glisser/Déplacer (avec la souris).

(2) Sélectionnez [Programme] -> [Édition Online] -> [Commencer] dans le menu de CX-Programmer.

Entrez le numéro de bit (4.11 dans cet exemple) à modifier.

(4) Sélectionnez [Programme] -> [Édition Online] -> [Envoyer Changements] dans le menu.

Fin

Vous pouvez choisir entre un affichage vertical et un affichage horizontal des instructions de sortie.

Affichage vertical des instructions de sortie

[Outils] -> [Options]

Cochez la case [Afficher les instructions de sortie horizontalement].

Affichage horizontal des instructions de sortie
