Type de produit	Sélecteur à clé (interrupteur à bouton)
Marque	OMRON
Modèle	A22K
Diamètre de découpe de panneau	22 mm ou 25 mm (avec anneau A22Z-R25)
Protection	IP65 (étanche à l'huile)
Homologations	UL, cUL (fichier n°E41515), EN60947-5-1
Nombre de positions	2 ou 3 positions (selon modèle)
Méthode de réinitialisation	Manuelle ou automatique
Contacts disponibles	SPST-NO, SPST-NC, SPST-NO+NC, DPST-NO, DPST-NC
Nombre de clés fournies	2 clés
Épaisseur de panneau recommandée	1 à 5 mm
Matériau du boîtier	Plastique résistant
Couleur du sélecteur	Noir
Température de fonctionnement	-20°C à +70°C (estimation)
Endurance mécanique	1 million d'opérations (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Mécanisme de protection des doigts sur l'interrupteur ; bornes protégées
Pièces détachées	Sélecteur (A22K-xxx), interrupteur (A22-xxM), clés (A22K-K), accessoires A22
Réparabilité	Pièces détachées disponibles ; sélecteur et interrupteur remplaçables individuellement
Accessoires	Anneau de montage, bornes serties (fourches/fermées), adaptateur d'extension
Dimensions (hors tout)	Environ 30 x 30 x 40 mm (estimation)
Poids	Environ 30 g (estimation)

FOIRE AUX QUESTIONS - A22K OMRON

Quelle est la différence entre les modèles à 2 et 3 positions ?

Les modèles à 2 positions ont deux positions stables (gauche et droite) tandis que les modèles à 3 positions offrent une position centrale supplémentaire. Cela permet différentes configurations de contact.

Comment installer le sélecteur A22K dans un panneau ?

Découpez un trou de 22 mm (ou 25 mm avec l'anneau A22Z-R25). Insérez le sélecteur par l'avant, puis fixez-le avec l'écrou de blocage fourni. Serrez à la main ou avec un outil approprié sans excès.

Quels types de contacts sont disponibles ?

Les contacts disponibles sont SPST-NO (10), SPST-NC (01), SPST-NO+NC (11), DPST-NO (20) et DPST-NC (02). Les modèles à 2 positions peuvent également utiliser SPST-NO et SPST-NC seuls.

Puis-je utiliser ce sélecteur en extérieur ?

Oui, il est certifié IP65, ce qui le protège contre la poussière et les jets d'eau. Cependant, évitez une exposition prolongée à des produits chimiques agressifs.

Comment raccorder les bornes ?

Utilisez des bornes serties de type fourche ou rond. Reportez-vous au schéma de connexion sous le boîtier. Les bornes sont numérotées 1, 2, 3, 4 (exemple pour SPST-NO+NC).

Que faire si la clé est perdue ?

Vous pouvez commander des clés de rechange sous la référence A22K-K. Deux clés sont fournies avec le sélecteur. Notez le numéro de référence.

Ce modèle est-il compatible avec les accessoires du A22 ?

Oui, le A22K utilise les mêmes accessoires que le A22 : anneaux de montage, adaptateurs d'extension, etc. Reportez-vous à la section correspondante.

Quelle est la méthode de réinitialisation automatique ?

Sur les modèles à réinitialisation automatique, le sélecteur revient à la position centrale (ou à la position de déblocage) dès que vous le relâchez. Cela permet un fonctionnement momentané.

Quelles sont les précautions d'utilisation ?

Ne pas dépasser la tension et le courant nominaux. Évitez les chocs mécaniques. Nettoyez avec un chiffon doux sans solvant. Respectez les dimensions de découpe.

Où trouver le schéma de câblage détaillé ?

Le schéma est imprimé sur le boîtier de l'interrupteur. Vous pouvez également consulter la notice PDF complète sur le site du fabricant ou sur la page de téléchargement.

MODE D'EMPLOI A22K OMRON

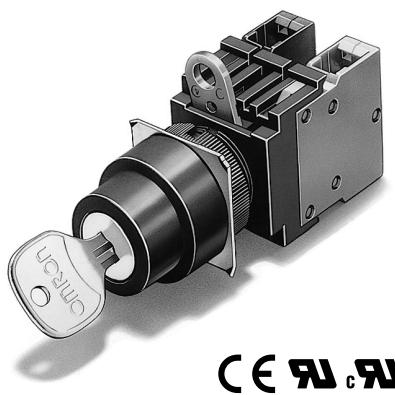

Installation dans une découpe de panneau d'un diamètre de 22 ou 25

• Montage et extraction faciles de l'interrupteur
• Plus grande efficacité de câblage avec montage d'un adaptateur d'extension de blocs-commutateurs
• Mécanisme de protection des doigts fourni en standard sur l'interrupteur
• Utilisation d'un anneau de 25 de diamètre pour l'installation dans des ouvertures de panneau d'un diamètre de 25
• Montage à l'aide de bornes serties de type ouvertes (fourches) ou fermées (rondes)
• IP65 étanche à l'huile EN60947-5-1
• Homologations UL et cUL (fichier n°E41515)

Référence

Livre sous la forme d'un ensemble complétant le sélecteur et l'interrupteur.

1 Nombre de positions et méthode de réinitialisation

Code	Positions (encoches)	Méthode de réinitialisation	Position de déblocage
2ML	2 positions	Manuelle	Gauge
2M			Gauge et droite
2AL		Automatique	Gauge
3ML	3 positions	Manuelle	Gauge
3M			Gauge et droite
3MC			Centre
3AC		Automatique	Centre

2 Contacts

Code	Description
10	SPST-NO (voir remarque)
01	SPST-NC (voir remarque)
11	SPST-NO + SPST-NC
20	DPST-NO
02	DPST-NC

Remarque : pour modèles avec 2 positions

La condition nominale de

fonctionnement du contact est la charge standard. (Reportez-vous

Pièces détachées

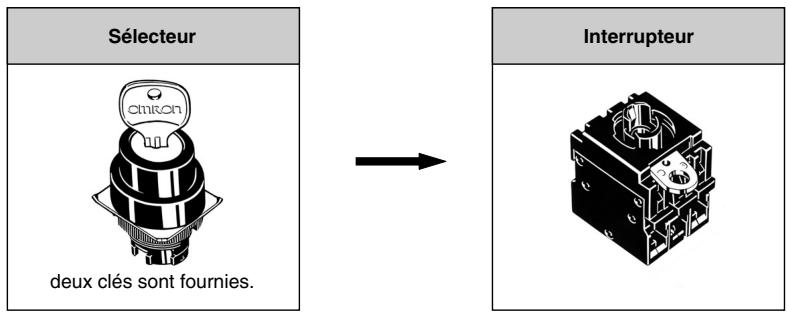

Vous pouvez commander le secteur, la lampe ou l'interrupteur séparément. Vous pouvez les combiner pour créer des modèles qui ne sont pas disponibles sous une forme d'assemblée. Vous pouvez en outre les stocker comme pièces de rechange pour la maintenance et les réparations.

1. Sélecteur

1. Nombre de positions et méthode de réinitialisation

Code	Positions (encoches)	Méthode de réinitialisation	Position de déblocage
2ML	2 positions	Manuelle	Gauche
2M			Gauche et droite
2AL		Automatique	Gauche
3ML	3 positions	Manuelle	Gauche
3M			Gauche et droite
3MC			Centre
3AC		Automatique	Centre

2. Interrupteur

Non lumineux

1 Contacts

Code	Description
10	SPST-NO (modèles à 2 positions uniquement)
01	SPST-NC (modèles à 2 positions uniquement)
11	SPST-NO + SPST-NC
20	DPST-NO
02	DPST-NC

Récurrences

Commander comme un ensemble

Apparance	Nombre d'encoches	Méthode de réinitialisation	Sortie	Position de déblocage	Modèle	Couleur du sélecteur
Sénécteur à cléA22K	2 encoches	Manuelle	SPST-NO		A22K-2ML-10	Noir
					A22K-2M-10
			SPST-NF		A22K-2ML-01
					A22K-2M-01
			SPST-NO + SPST-NF		A22K-2ML-11
					A22K-2M-11
			DPST-NO		A22K-2ML-20
					A22K-2M-20
			DPST-NF		A22K-2ML-02
					A22K-2M-02
		Automatique	SPST-NO		A22K-2AL-10
			SPST-NF		A22K-2AL-01
			SPST-NO + SPST-NF		A22K-2AL-11
			DPST-NO		A22K-2AL-20
			DPST-NF		A22K-2AL-02
	3 encoches	Manuelle	SPST-NO + SPST-NF		A22K-3ML-11
					A22K-3M-11
					A22K-3MC-11
			DPST-NO		A22K-3ML-20
					A22K-3M-20
					A22K-3MC-20
			DPST-NF		A22K-3ML-02
					A22K-3M-02
					A22K-3MC-02
		Automatique	SPST-NO + SPST-NF		A22K-3AC-11
			DPST-NO		A22K-3AC-20
			DPST-NF		A22K-3AC-02

Note : Deux clés sont fournies.

Sélecteur

(Couleur : seul le noir est disponible)

Apparance	Nombre d'encoches	Méthode de réinitialisation	Position de déblocage clé	Modèle
	2 encoches	Manuelle		A22K-2ML
				A22K-2M
		Automatique		A22K-2AL
	3 encoches	Manuelle		A22K-3ML
				A22K-3M
				A22K-3MC
		Automatique		A22K-3AC

Note : Deux clés sont fournies.

Interrupteur

Apparance	Classification			Modèle
	Lumineux	Socle (sans circuit à tension réduite)	SPST-NO	A22-10M
			SPST-NF	A22-01M
			SPST-NO + SPST-NF	A22-11M
			DPST-NO	A22-20M
			DPST-NF	A22-02M

Note: DPST-NO + DPST-NF (combinaison également possible)

Accessoires

Apparance	Modèle
	A22K-K

Note : Deux clés sont fournies.

Accessoires

Le modèle A22K utilise les mêmes accessoires que le A22. Référez-vous à la section correspondante relative au modèle A22.

Caractéristiques techniques

À l'exception des éléments suivants, les caractéristiques techniques sont identiques à celles du A22. Référez-vous à la section Caractéristiques techniques relative au modèle A22.

Angle de fonctionnement

Note : 1. Les angles entre parenthèses concernent les modèles à réinitialisation automatique.

1. PL: position libre

Contacts

Modèle à 2 encoches

Position du bouton	SPST-NO	SPST-NF	SPST-NO + SPST-NF	DPST-NO	DPST-NF

Modèle à 3 encoches

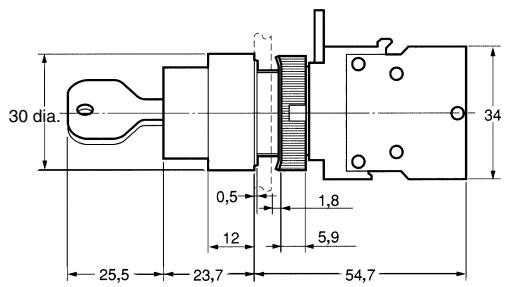

Note : Toutes les unités sont en millimètres, sauf indication contraire.

Sélecteur à touche

A22K

Accessoires

Le modèle A22K utilise les mêmes accessoires que le A22. Référez-vous à la section correspondante relative au modèle A22.

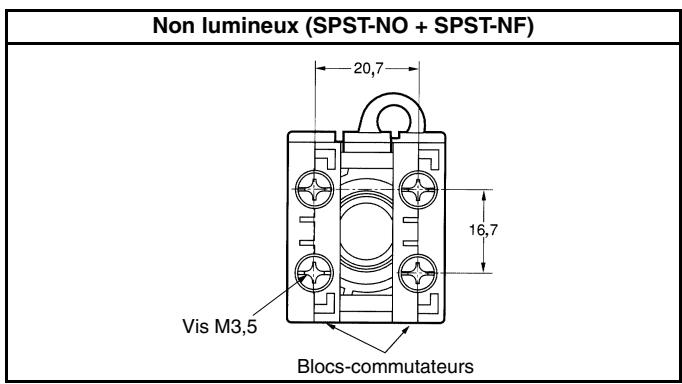

Connexion des bornes

Type	Connexion des bornes
Non lumineux	Vue de dessous
	1 3 2 4

Note : Les schémas ci-dessus illustrant la connexion des bornes sont des exemples pour SPST-NO + SPST-NF.

Découpes de panneau (vue de dessus)

Note: 1. Lorsque vous appliquez un enduit, tel que de la peinture, sur le panneau, les dimensions après l'application de l'enduit doivent respecter les spécifications. L'anneau de blocage est fourni en standard. 2. Épaisseur de panneau recommandée: 1 à 5 mm. 3. Utilisez un anneau A22Z-R25 pour le montage sur panneau avec des trous de 25 mm.

Le modèle A22K s'installe de la même manière que le A22. Rendez-vous à la section Installation relative au modèle A22.

Conseils d'utilisation

Les précautions relatives aux modèles A22K sont les mêmes que pour le A22. Référez-vous à la section Conseils d'utilisation relative au modèle A22 ainsi qu'à la section Informations techniques sur les boutons-poussoirs (Cat. No. A143).

TOUTES LES DIMENSIONS SONT INDIQUÉES EN MILLIMÉTRES.

Pour convertir des millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527

Le produit étant sans cette amélioration, ces specifications peuvent être modifiées sans préavis.
