A22 - Interrupteurs et boutons poussoirs OMRON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Interrupteur à bouton poussoir
Caractéristiques techniques principales	Modèle A22, conçu pour une utilisation dans des environnements industriels
Alimentation électrique	24V AC/DC, 110V AC, 220V AC selon le modèle

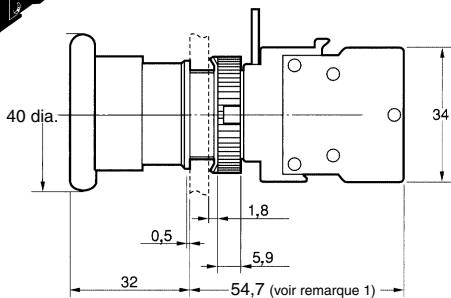

Dimensions approximatives	Ø 22 mm pour le bouton, profondeur variable selon le montage
Poids	Environ 50 g selon la configuration
Compatibilités	Compatible avec divers relais et automates programmables OMRON
Type de batterie	Non applicable
Tension	Disponible en plusieurs tensions : 24V, 110V, 220V
Puissance	Puissance maximale dépendante de l'application et de la charge connectée
Fonctions principales	Commande manuelle d'équipements, signalisation, démarrage/arrêt
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles via le réseau OMRON, réparabilité limitée
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales	Produit destiné à un usage professionnel, installation par un technicien qualifié recommandée

FOIRE AUX QUESTIONS - A22 OMRON

Comment installer l'OMRON A22 ?

Pour installer l'OMRON A22, assurez-vous d'avoir un espace propre et sec. Fixez le module à l'emplacement souhaité à l'aide des vis fournies. Connectez les fils conformément au schéma de câblage indiqué dans le manuel d'utilisation.

Quelles sont les spécifications techniques de l'OMRON A22 ?

L'OMRON A22 dispose d'une tension nominale de 24V à 240V AC, d'une puissance de contact de 10A et peut fonctionner dans une plage de température de -10°C à 55°C.

Que faire si l'OMRON A22 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que les connexions électriques sont sécurisées et qu'il n'y a pas de fusible grillé. Si le problème persiste, consultez le service client.

Comment nettoyer l'OMRON A22 ?

Pour nettoyer l'OMRON A22, débranchez l'appareil et utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs et l'eau pour ne pas endommager les composants.

L'OMRON A22 est-il compatible avec d'autres dispositifs ?

Oui, l'OMRON A22 est compatible avec de nombreux dispositifs de contrôle et d'automatisation. Vérifiez les spécifications techniques de vos autres appareils pour vous assurer de leur compatibilité.

Comment réinitialiser l'OMRON A22 ?

Pour réinitialiser l'OMRON A22, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes temporaires.

Que signifie un clignotement de la LED sur l'OMRON A22 ?

Un clignotement de la LED peut indiquer un problème de connexion ou une erreur de fonctionnement. Consultez le manuel pour identifier le code de clignotement spécifique et les solutions possibles.

Quelle est la durée de garantie de l'OMRON A22 ?

L'OMRON A22 est généralement couvert par une garantie de 1 à 3 ans, selon le revendeur. Vérifiez votre reçu ou contactez le service client pour plus de détails.

MODE D'EMPLOI A22 OMRON

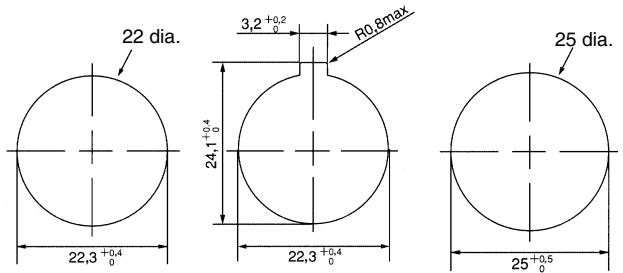

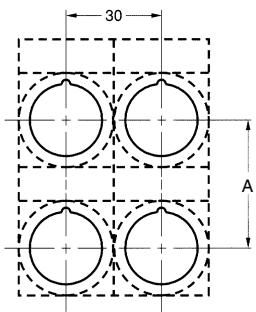

Installation dans une découverte de panneau d'un diamètre de 22 ou 25

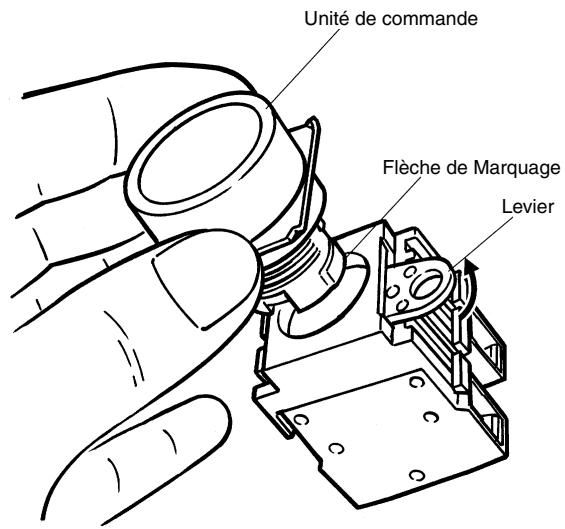

• Montage et extraction faciles de l'interrupteur

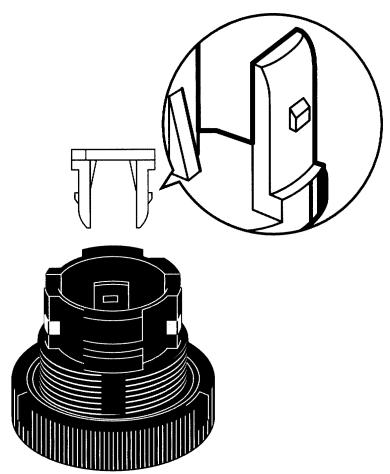

• Plus grande efficacité de câblage avec montage d'un adaptateur d'extension de blocs-commutateurs
• Mécanisme de protection des doigts fourni en standard sur l'interrupteur

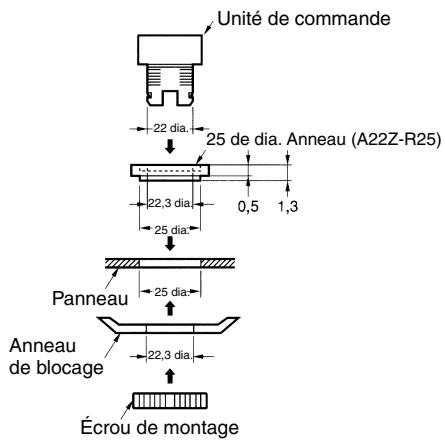

• Utilisation d'un anneau de 25 de diamètre pour l'installation dans des découpes de panneau d'un diamètre de 25

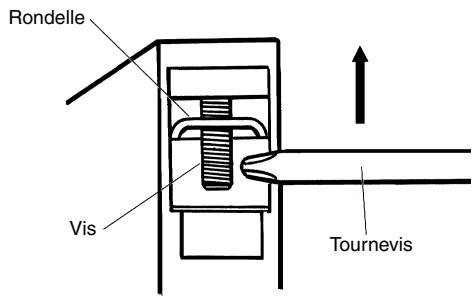

• Montage à l'aide de bornes serties de type ouvertes (fourches) ou fermées (rondes)
• Vaste gamme de formes et de couleurs
• IP65 étanche à l'huile (modèles non lumineux) IP65 (modèles lumineux) EN60947-5-1
• Homologations UL et cUL (fichier n°E41515)

C∈RcR

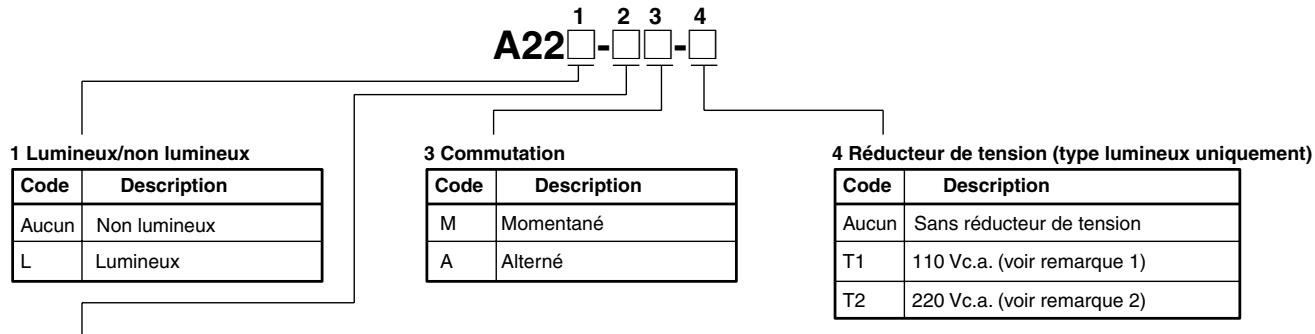

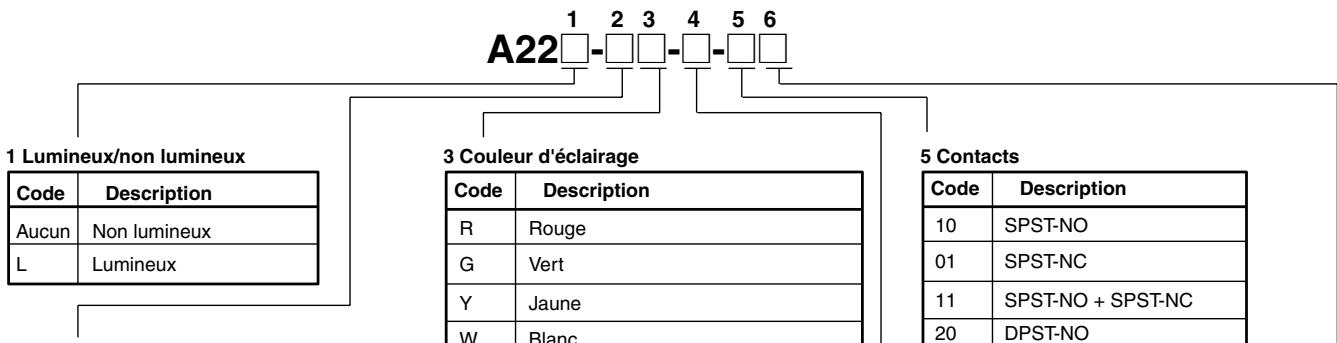

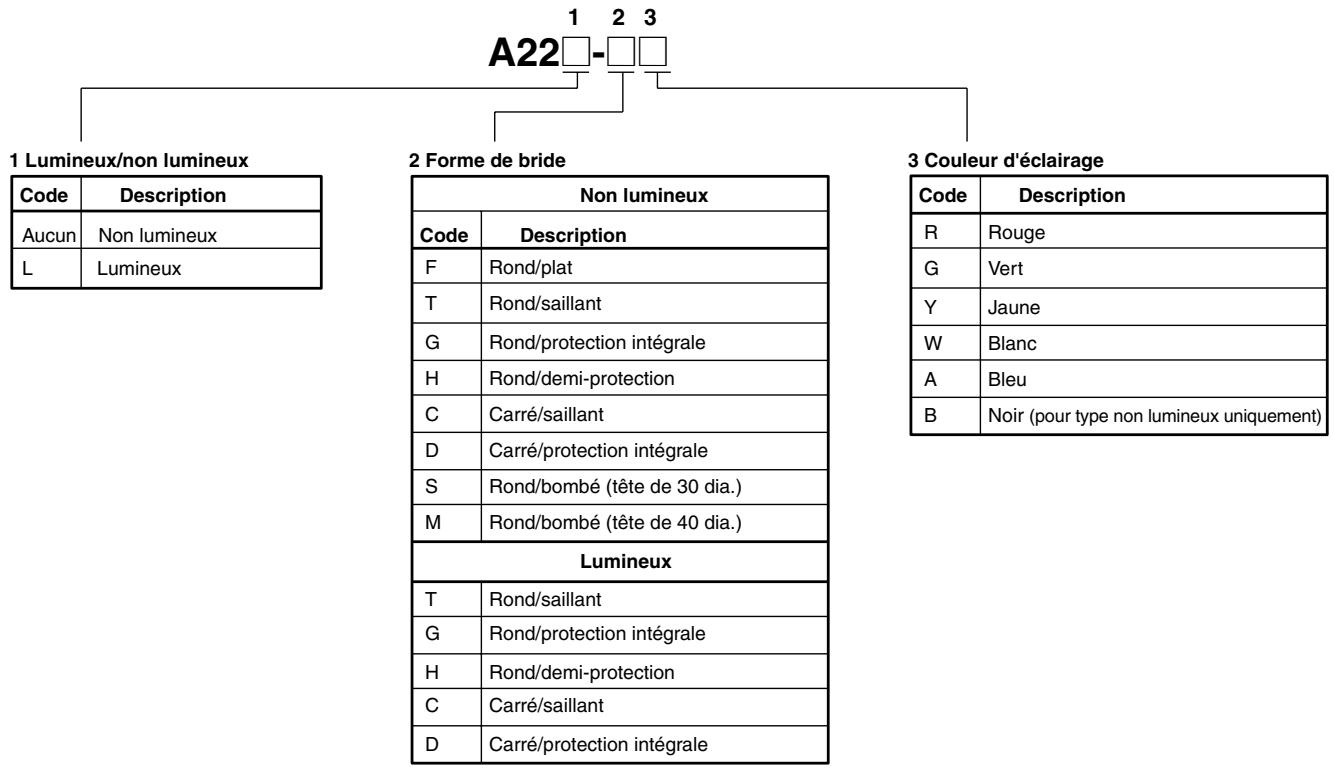

Référence

Livre sous la forme d'un ensemble comprenant le bouton-poussoir, la lampe (modèle lumineux uniquement) et l'interrupteur.

Forme de bride

Non lumineux
Code	Description
F	Rond/plat
T	Rond/saillant
G	Rond/protection intégrale
H	Rond/demi-protection
C	Carré/saillant
D	Carré/protection intégrale
S	Rond/bombé (tête de 30 dia.)
M	Rond/bombé (tête de 40 dia.)
Lumineux
T	Rond/saillant
G	Rond/protection intégrale
H	Rond/demi-protection
C	Carré/saillant
D	Carré/protection intégrale

A	Bleu
B	Noir (pour type non lumineux uniquement)
4 Sources lumineuses
Sans réducteur de tension
Code	Tension de fonctionnement
6D	Voyant DEL	6 Vc.c.
6A		6 Vc.a.
12A		12 Vc.a./Vc.c.
24A		24 Vc.a./Vc.c.
5	Lampe à incandescence	5 Vc.a./Vc.c.
12		12 Vc.a./Vc.c.
24		24 Vc.a./Vc.c.
H1		100 Vc.a./Vc.c.
Avec réducteur de tension
T1	Voyant DEL	110 Vc.a. (voir remarqu
T2		220 Vc.a. (voir remarqu

5 Contacts

Code	Description
10	SPST-NO
01	SPST-NC
11	SPST-NO + SPST-NC
20	DPST-NO
02	DPST-NC

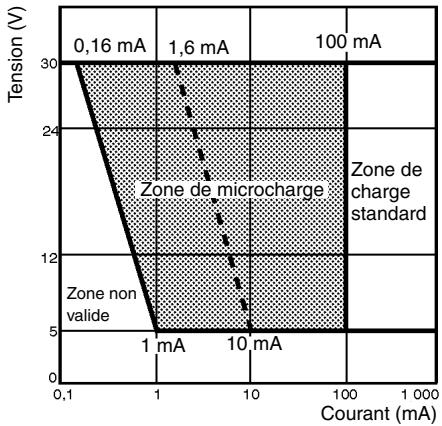

Remarque : pour les caractéristiques du contact, voir page 16.

6 Commutation

Code	Description
M	Momentané
A	Alterné

Remarque: 1. Tension de fonctionnement : 95 à 115 Vc. a.

1. Tension de fonctionnement : 190 à 230 Vc. a.
2. La lampe du levoyant (24 Vc. a./Vc. c.) peut s'allumer par application directe de 110 Vc. a./Vc. c. (220 Vc. a./Vc. c.) à la borne de la lampe.
3. Le voyant DEL incorpore le type 24 Vc. a./ Vc. c. dans les modèles à réducteur de tension.

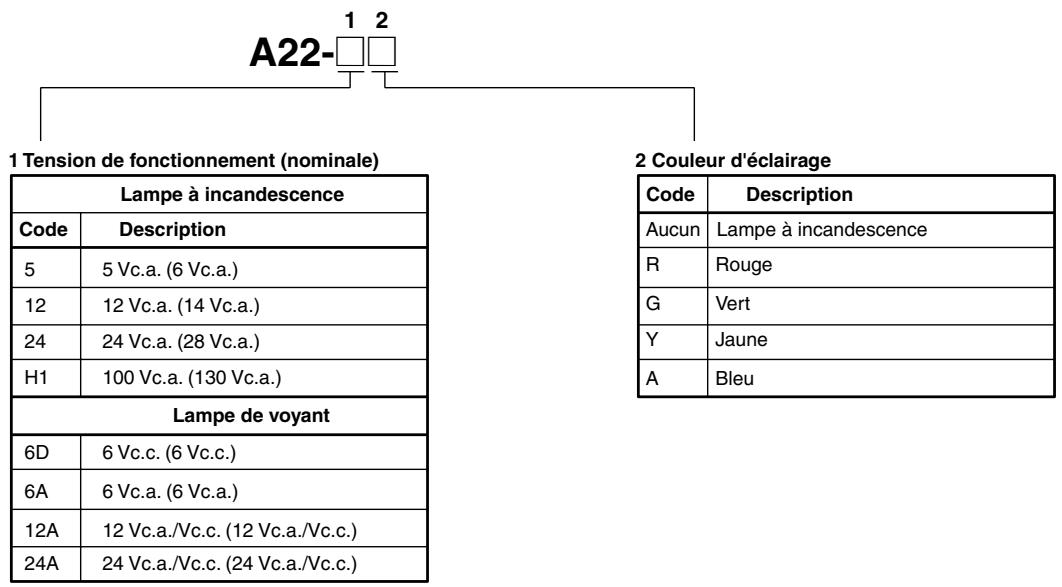

Pièces détachées

Vous pouvez commander le bouton-poussoir, la lampe ou l'interrupteur séparément. Vous pouvez les combiner pour créer des modèles qui ne sont pas disponibles sous une forme déjà assemblée. Vous pouvez en outre les stocker comme pièces de rechange pour la maintenance et les réparations.

3. Interrupteur (charge standard)

2 Contacts

Code	Description
10	SPST-NO
01	SPST-NC
11	SPST-NO + SPST-NC
20	DPST-NO
02	DPST-NC

Remarque: 1. Tension de fonctionnement : 95 à 115 Vc. a.

1. Tension de fonctionnement : 190 à 230 Vc. a.

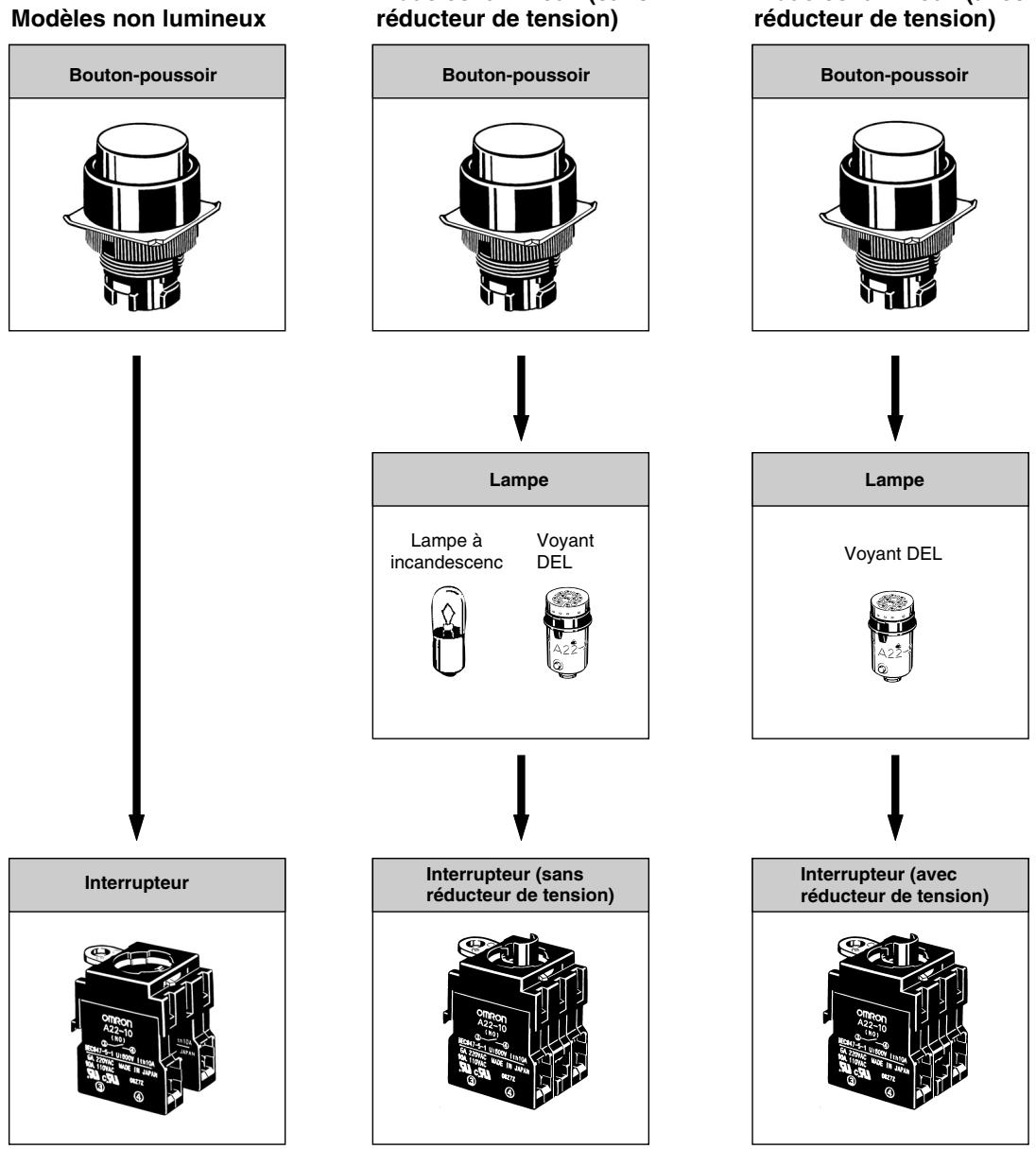

Commander comme un ensemble

Non lumineux (modèle rond)

Apparance	Sortie	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Couleur d'éclairage
Type rond/platA22-F	SPST-NO	A22-F□-10M	A22-F□-10A	Insérez l'une des lettres suivantes dans la case (☐).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)B (noir)
	SPST-NF	A22-F□-01M	A22-F□-01A
	SPST-NO + SPST-NF	A22-F□-11M	A22-F□-11A
	DPST-NO	A22-F□-20M	A22-F□-20A
	DPST-NF	A22-F□-02M	A22-F□-02A
Type rond/saillantA22-T	SPST-NO	A22-T□-10M	A22-T□-10A
	SPST-NF	A22-T□-01M	A22-T□-01A
	SPST-NO + SPST-NF	A22-T□-11M	A22-T□-11A
	DPST-NO	A22-T□-20M	A22-T□-20A
	DPST-NF	A22-T□-02M	A22-T□-02A
Type rond/protection intégraleA22-G	SPST-NO	A22-G□-10M	A22-G□-10A
	SPST-NF	A22-G□-01M	A22-G□-01A
	SPST-NO + SPST-NF	A22-G□-11M	A22-G□-11A
	DPST-NO	A22-G□-20M	A22-G□-20A
	DPST-NF	A22-G□-02M	A22-G□-02A
Type rond/demi-protectionA22-H	SPST-NO	A22-H□-10M	A22-H□-10A	Insérez l'une des lettres suivantes dans la case (☐).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)B (noir)
	SPST-NF	A22-H□-01M	A22-H□-01A
	SPST-NO + SPST-NF	A22-H□-11M	A22-H□-11A
	DPST-NO	A22-H□-20M	A22-H□-20A
	DPST-NF	A22-H□-02M	A22-H□-02A
Type rond/bombé taille réduite (tête de 30 dia.)A22-S	SPST-NO	A22-S□-10M	A22-S□-10A
	SPST-NF	A22-S□-01M	A22-S□-01A
	SPST-NO + SPST-NF	A22-S□-11M	A22-S□-11A
	DPST-NO	A22-S□-20M	A22-S□-20A
	DPST-NF	A22-S□-02M	A22-S□-02A
Type rond/bombé taille moyenne (tête de 40 dia.)A22-M	SPST-NO	A22-M□-10M	A22-M□-10A
	SPST-NF	A22-M□-01M	A22-M□-01A
	SPST-NO + SPST-NF	A22-M□-11M	A22-M□-11A
	DPST-NO	A22-M□-20M	A22-M□-20A
	DPST-NF	A22-M□-02M	A22-M□-02A

Non lumineux (modèle carré)

Apparance	Sortie	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Couleur d'éclairage
Type carré/saillantA22-C	SPST-NO	A22-C□-10M	A22-C□-10A	Insérez l'une des lettres suivantes dans la case (☐).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)B (noir)
	SPST-NF	A22-C□-01M	A22-C□-01A
	SPST-NO + SPST-NF	A22-C□-11M	A22-C□-11A
	DPST-NO	A22-C□-20M	A22-C□-20A
	DPST-NF	A22-C□-02M	A22-C□-02A
Type carré/bague de protectionA22-D	SPST-NO	A22-D□-10M	A22-D□-10A
	SPST-NF	A22-D□-01M	A22-D□-01A
	SPST-NO + SPST-NF	A22-D□-11M	A22-D□-11A
	DPST-NO	A22-D□-20M	A22-D□-20A
	DPST-NF	A22-D□-02M	A22-D□-02A

Lumineux (modèle rond)

Apparance	Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Couleur d'éclairage
Type rond/saillantÉclairage par DEL(sans réducteur de tension)A22L-T	SPST-NO	DEL	6 V c.c.	A22L-T□-6D-10M	A22L-T□-6D-10A	Insérez l'une des lettres suivantes dans la case (☐).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)
			6 V c.a.	A22L-T□-6A-10M	A22L-T□-6A-10A
			12 V c.a./V c.c.	A22L-T□-12A-10M	A22L-T□-12A-10A
			24 V c.a./V c.c.	A22L-T□-24A-10M	A22L-T□-24A-10A
	SPST-NF		6 V c.c.	A22L-T□-6D-01M	A22L-T□-6D-01A
			6 V c.a.	A22L-T□-6A-01M	A22L-T□-6A-01A
			12 V c.a./V c.c.	A22L-T□-12A-01M	A22L-T□-12A-01A
			24 V c.a./V c.c.	A22L-T□-24A-01M	A22L-T□-24A-01A
	SPST-NO +SPST-NF		6 V c.c.	A22L-T□-6D-11M	A22L-T□-6D-11A
			6 V c.a.	A22L-T□-6A-11M	A22L-T□-6A-11A
			12 V c.a./V c.c.	A22L-T□-12A-11M	A22L-T□-12A-11A
			24 V c.a./V c.c.	A22L-T□-24A-11M	A22L-T□-24A-11A
	DPST-NO		6 V c.c.	A22L-T□-6D-20M	A22L-T□-6D-20A
			6 V c.a.	A22L-T□-6A-20M	A22L-T□-6A-20A
			12 V c.a./V c.c.	A22L-T□-12A-20M	A22L-T□-12A-20A
			24 V c.a./V c.c.	A22L-T□-24A-20M	A22L-T□-24A-20A
	DPST-NF		6 V c.c.	A22L-T□-6D-02M	A22L-T□-6D-02A
			6 V c.a.	A22L-T□-6A-02M	A22L-T□-6A-02A
			12 V c.a./V c.c.	A22L-T□-12A-02M	A22L-T□-12A-02A
			24 V c.a./V c.c.	A22L-T□-24A-02M	A22L-T□-24A-02A
Type rond/saillant Éclairage DEL à tension réduite(avec réducteur de tension)A22L-T	SPST-NO	DEL	110 V c.a.	A22L-T□-T1-10M	A22L-T□-T1-10A	Insérez l'une des lettres suivantes dans la case (□).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)
			220 V c.a.	A22L-T□-T2-10M	A22L-T□-T2-10A
	SPST-NF		110 V c.a.	A22L-T□-T1-01M	A22L-T□-T1-01A
			220 V c.a.	A22L-T□-T2-01M	A22L-T□-T2-01A
	SPST-NO + SPST-NF		110 V c.a.	A22L-T□-T1-11M	A22L-T□-T1-11A
			220 V c.a.	A22L-T□-T2-11M	A22L-T□-T2-11A
	DPST-NO		110 V c.a.	A22L-T□-T1-20M	A22L-T□-T1-20A
			220 V c.a.	A22L-T□-T2-20M	A22L-T□-T2-20A
	DPST-NF		110 V c.a.	A22L-T□-T1-02M	A22L-T□-T1-02A
			220 V c.a.	A22L-T□-T2-02M	A22L-T□-T2-02A
Type rond/demi-protectionÉclairage par DEL(sans réducteur de tension)A22L-H	SPST-NO		6 V c.c.	A22L-H□-6D-10M	A22L-H□-6D-10A
			6 V c.a.	A22L-H□-6A-10M	A22L-H□-6A-10A
			12 V c.a./V c.c.	A22L-H□-12A-10M	A22L-H□-12A-10A
			24 V c.a./V c.c.	A22L-H□-24A-10M	A22L-H□-24A-10A
	SPST-NF		6 V c.c.	A22L-H□-6D-01M	A22L-H□-6D-01A
			6 V c.a.	A22L-H□-6A-01M	A22L-H□-6A-01A
			12 V c.a./V c.c.	A22L-H□-12A-01M	A22L-H□-12A-01A
			24 V c.a./V c.c.	A22L-H□-24A-01M	A22L-H□-24A-01A
	SPST-NO + SPST-NF		6 V c.c.	A22L-H□-6D-11M	A22L-H□-6D-11A
			6 V c.a.	A22L-H□-6A-11M	A22L-H□-6A-11A
			12 V c.a./V c.c.	A22L-H□-12A-11M	A22L-H□-12A-11A
			24 V c.a./V c.c.	A22L-H□-24A-11M	A22L-H□-24A-11A
	DPST-NO		6 V c.c.	A22L-H□-6D-20M	A22L-H□-6D-20A
			6 V c.a.	A22L-H□-6A-20M	A22L-H□-6A-20A
			12 V c.a./V c.c.	A22L-H□-12A-20M	A22L-H□-12A-20A
			24 V c.a./V c.c.	A22L-H□-24A-20M	A22L-H□-24A-20A
	DPST-NF		6 V c.c.	A22L-H□-6D-02M	A22L-H□-6D-02A
			6 V c.a.	A22L-H□-6A-02M	A22L-H□-6A-02A
			12 V c.a./V c.c.	A22L-H□-12A-02M	A22L-H□-12A-02A
			24 V c.a./V c.c.	A22L-H□-24A-02M	A22L-H□-24A-02A
Type rond/demi-protectionÉclairage DEL à tension réduite(avec réducteur de tension)A22L-H	SPST-NO	DEL	110 V c.a.	A22L-H□-T1-10M	A22L-H□-T1-10A	Insérez l'une deslettres suivantes dans la case (☐).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)
			220 V c.a.	A22L-H□-T2-10M	A22L-H□-T2-10A
	SPST-NF		110 V c.a.	A22L-H□-T1-01M	A22L-H□-T1-01A
			220 V c.a.	A22L-H□-T2-01M	A22L-H□-T2-01A
	SPST-NO + SPST-NF		110 V c.a.	A22L-H□-T1-11M	A22L-H□-T1-11A
			220 V c.a.	A22L-H□-T2-11M	A22L-H□-T2-11A
	DPST-NO		110 V c.a.	A22L-H□-T1-20M	A22L-H□-T1-20A
			220 V c.a.	A22L-H□-T2-20M	A22L-H□-T2-20A
	DPST-NF		110 V c.a.	A22L-H□-T1-02M	A22L-H□-T1-02A
			220 V c.a.	A22L-H□-T2-02M	A22L-H□-T2-02A
Type rond/ protection intégraleÉclairage par DEL( sans réducteur de tension)A22L-G	SPST-NO		6 V c.c.	A22L-G□-6D-10M	A22L-G□-6D-10A
			6 V c.a.	A22L-G□-6A-10M	A22L-G□-6A-10A
			12 V c.a./V c.c.	A22L-G□-12A-10M	A22L-G□-12A-10A
			24 V c.a./V c.c.	A22L-G□-24A-10M	A22L-G□-24A-10A
	SPST-NF		6 V c.c.	A22L-G□-6D-01M	A22L-G□-6D-01A
			6 V c.a.	A22L-G□-6A-01M	A22L-G□-6A-01A
			12 V c.a./V c.c.	A22L-G□-12A-01M	A22L-G□-12A-01A
			24 V c.a./V c.c.	A22L-G□-24A-01M	A22L-G□-24A-01A
	SPST-NO + SPST-NF		6 V c.c.	A22L-G□-6D-11M	A22L-G□-6D-11A
			6 V c.a.	A22L-G□-6A-11M	A22L-G□-6A-11A
			12 V c.a./V c.c.	A22L-G□-12A-11M	A22L-G□-12A-11A
			24 V c.a./V c.c.	A22L-G□-24A-11M	A22L-G□-24A-11A
	DPST-NO		6 V c.c.	A22L-G□-6D-20M	A22L-G□-6D-20A
			6 V c.a.	A22L-G□-6A-20M	A22L-G□-6A-20A
			12 V c.a./V c.c.	A22L-G□-12A-20M	A22L-G□-12A-20A
			24 V c.a./V c.c.	A22L-G□-24A-20M	A22L-G□-24A-20A
	DPST-NF		6 V c.c.	A22L-G□-6D-02M	A22L-G□-6D-02A
			6 V c.a.	A22L-G□-6A-02M	A22L-G□-6A-02A
			12 V c.a./V c.c.	A22L-G□-12A-02M	A22L-G□-12A-02A
			24 V c.a./V c.c.	A22L-G□-24A-02M	A22L-G□-24A-02A
Type rond/ protection intégraleÉclairage DEL à tension réduite(avec réducteur de tension)A22L-G	SPST-NO		110 V c.a.	A22L-G□-T1-10M	A22L-G□-T1-10A
			220 V c.a.	A22L-G□-T2-10M	A22L-G□-T2-10A
	SPST-NF		110 V c.a.	A22L-G□-T1-01M	A22L-G□-T1-01A
			220 V c.a.	A22L-G□-T2-01M	A22L-G□-T2-01A
	SPST-NO + SPST-NF		110 V c.a.	A22L-G□-T1-11M	A22L-G□-T1-11A
			220 V c.a.	A22L-G□-T2-11M	A22L-G□-T2-11A
	DPST-NO		110 V c.a.	A22L-G□-T1-20M	A22L-G□-T1-20A
			220 V c.a.	A22L-G□-T2-20M	A22L-G□-T2-20A
	DPST-NF		110 V c.a.	A22L-G□-T1-02M	A22L-G□-T1-02A
			220 V c.a.	A22L-G□-T2-02M	A22L-G□-T2-02A

Lumineux (modèle carré)

Apparance	Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Couleur d'éclairage
Type carré/saillant Éclairage par DEL (sans réducteur de tension)A22L-C	SPST-NO	DEL	6 V c.c.	A22L-C□-6D-10M	A22L-C□-6D-10A	Insérez l'une des lettres suivantes dans la case (□).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)
			6 V c.a.	A22L-C□-6A-10M	A22L-C□-6A-10A
			12 V c.a./V c.c.	A22L-C□-12A-10M	A22L-C□-12A-10A
			24 V c.a./V c.c.	A22L-C□-24A-10M	A22L-C□-24A-10A
	SPST-NF		6 V c.c.	A22L-C□-6D-01M	A22L-C□-6D-01A
			6 V c.a.	A22L-C□-6A-01M	A22L-C□-6A-01A
			12 V c.a./V c.c.	A22L-C□-12A-01M	A22L-C□-12A-01A
			24 V c.a./V c.c.	A22L-C□-24A-01M	A22L-C□-24A-01A
	SPST-NO + SPST-NF		6 V c.c.	A22L-C□-6D-11M	A22L-C□-6D-11A
			6 V c.a.	A22L-C□-6A-11M	A22L-C□-6A-11A
			12 V c.a./V c.c.	A22L-C□-12A-11M	A22L-C□-12A-11A
			24 V c.a./V c.c.	A22L-C□-24A-11M	A22L-C□-24A-11A
	DPST-NO		6 V c.c.	A22L-C□-6D-20M	A22L-C□-6D-20A
			6 V c.a.	A22L-C□-6A-20M	A22L-C□-6A-20A
			12 V c.a./V c.c.	A22L-C□-12A-20M	A22L-C□-12A-20A
			24 V c.a./V c.c.	A22L-C□-24A-20M	A22L-C□-24A-20A
	DPST-NF		6 V c.c.	A22L-C□-6D-02M	A22L-C□-6D-02A
			6 V c.a.	A22L-C□-6A-02M	A22L-C□-6A-02A
			12 V c.a./V c.c.	A22L-C□-12A-02M	A22L-C□-12A-02A
			24 V c.a./V c.c.	A22L-C□-24A-02M	A22L-C□-24A-02A
Type carré/saillant Éclairage DEL à tension réduite (avec réducteur de tension)A22L-C	SPST-NO		110 V c.a.	A22L-C□-T1-10M	A22L-C□-T1-10A
			220 V c.a.	A22L-C□-T2-10M	A22L-C□-T2-10A
	SPST-NF		110 V c.a.	A22L-C□-T1-01M	A22L-C□-T1-01A
			220 V c.a.	A22L-C□-T2-01M	A22L-C□-T2-01A
	SPST-NO + SPST-NF		110 V c.a.	A22L-C□-T1-11M	A22L-C□-T1-11A
			220 V c.a.	A22L-C□-T2-11M	A22L-C□-T2-11A
	DPST-NO		110 V c.a.	A22L-C□-T1-20M	A22L-C□-T1-20A
			220 V c.a.	A22L-C□-T2-20M	A22L-C□-T2-20A
	DPST-NF		110 V c.a.	A22L-C□-T1-02M	A22L-C□-T1-02A
			220 V c.a.	A22L-C□-T2-02M	A22L-C□-T2-02A
Type carré/ protection intégrale Éclairage par DEL (sans réducteur de tension)A22L-D	SPST-NO	DEL	6 V c.c.	A22L-D□-6D-10M	A22L-D□-6D-10A	Insérez l'une des lettres suivantes dans la case (□).R (rouge)Y (jaune)G (vert)W (blanc)A (bleu)
			6 V c.a.	A22L-D□-6A-10M	A22L-D□-6A-10A
			12 V c.a./V c.c.	A22L-D□-12A-10M	A22L-D□-12A-10A
			24 V c.a./V c.c.	A22L-D□-24A-10M	A22L-D□-24A-10A
	SPST-NF		6 V c.c.	A22L-D□-6D-01M	A22L-D□-6D-01A
			6 V c.a.	A22L-D□-6A-01M	A22L-D□-6A-01A
			12 V c.a./V c.c.	A22L-D□-12A-01M	A22L-D□-12A-01A
			24 V c.a./V c.c.	A22L-D□-24A-01M	A22L-D□-24A-01A
	SPST-NO + SPST-NF		6 V c.c.	A22L-D□-6D-11M	A22L-D□-6D-11A
			6 V c.a.	A22L-D□-6A-11M	A22L-D□-6A-11A
			12 V c.a./V c.c.	A22L-D□-12A-11M	A22L-D□-12A-11A
			24 V c.a./V c.c.	A22L-D□-24A-11M	A22L-D□-24A-11A
	DPST-NO		6 V c.c.	A22L-D□-6D-20M	A22L-D□-6D-20A
			6 V c.a.	A22L-D□-6A-20M	A22L-D□-6A-20A
			12 V c.a./V c.c.	A22L-D□-12A-20M	A22L-D□-12A-20A
			24 V c.a./V c.c.	A22L-D□-24A-20M	A22L-D□-24A-20A
	DPST-NF		6 V c.c.	A22L-D□-6D-02M	A22L-D□-6D-02A
			6 V c.a.	A22L-D□-6A-02M	A22L-D□-6A-02A
			12 V c.a./V c.c.	A22L-D□-12A-02M	A22L-D□-12A-02A
			24 V c.a./V c.c.	A22L-D□-24A-02M	A22L-D□-24A-02A
Type carré/ protection intégrale Éclairage DEL à tension réduite (avec réducteur de tension)A22L-D	SPST-NO		110 V c.a.	A22L-D□-T1-10M	A22L-D□-T1-10A
			220 V c.a.	A22L-D□-T2-10M	A22L-D□-T2-10A
	SPST-NF		110 V c.a.	A22L-D□-T1-01M	A22L-D□-T1-01A
			220 V c.a.	A22L-D□-T2-01M	A22L-D□-T2-01A
	SPST-NO + SPST-NF		110 V c.a.	A22L-D□-T1-11M	A22L-D□-T1-11A
			220 V c.a.	A22L-D□-T2-11M	A22L-D□-T2-11A
	DPST-NO		110 V c.a.	A22L-D□-T1-20M	A22L-D□-T1-20A
			220 V c.a.	A22L-D□-T2-20M	A22L-D□-T2-20A
	DPST-NF		110 V c.a.	A22L-D□-T1-02M	A22L-D□-T1-02A
			220 V c.a.	A22L-D□-T2-02M	A22L-D□-T2-02A

Bouton-poussoir

Non lumineux

Couleur	Modèles IP65 étanches à l'huile
	Type plat	Type saillant	Avec bague de protection	Avec demi-bague de protection
Rouge	A22-FR	A22-TR	A22-GR	A22-HR
Vert	A22-FG	A22-TG	A22-GG	A22-HG
Jaune	A22-FY	A22-TY	A22-GY	A22-HY
Blanc	A22-FW	A22-TW	A22-GW	A22-HW
Bleu	A22-FA	A22-TA	A22-GA	A22-HA
Noir	A22-FB	A22-TB	A22-GB	A22-HB

Couleur	Modèles IP65 étanches à l'huile
	Type carré/saillant	Type carré/protection intégrale	Type rond/bombé (tête de 30 dia.)	Type rond/bombé (tête de 40 dia.)
Rouge	A22-CR	A22-DR	A22-SR	A22-MR
Vert	A22-CG	A22-DG	A22-SG	A22-MG
Jaune	A22-CY	A22-DY	A22-SY	A22-MY
Blanc	A22-CW	A22-DW	A22-SW	A22-MW
Bleu	A22-CA	A22-DA	A22-SA	A22-MA
Noir	A22-CB	A22-DB	A22-SB	A22-MB

Lumineux

Couleur	IP65
	Type saillant	Avec bague de protection	Avec demi-bague de protection
Rouge	A22L-TR	A22L-GR	A22L-HR
Vert	A22L-TG	A22L-GG	A22L-HG
Jaune	A22L-TY	A22L-GY	A22L-HY
Blanc	A22L-TW	A22L-GW	A22L-HW
Bleu	A22L-TA	A22L-GA	A22L-HA

Note : Commun aux lampes à incandescentes et aux DEL.

Couleur	IP65
	Carré/saillant	Type carré/protection intégrale
Rouge	A22L-CR	A22L-DR
Vert	A22L-CG	A22L-DG
Jaune	A22L-CY	A22L-DY
Blanc	A22L-CW	A22L-DW
Bleu	A22L-CA	A22L-DA

Voyant

DEL

Appearance	Tension de fonctionnement		6 V	12 V	24 V	24 V Super brillante
	c.a./c.c.	Lumière DEL	Modèle
A22-4	c.c.	Rouge	A22-6DR	---	---	---
		Vert	A22-6DG	---	---	---
		Jaune (voir note 2)	A22-6DY	---	---	---
		Bleu	A22-6DA	---	---	---
	c.a.	Rouge	A22-6AR	---	---	---
		Vert	A22-6AG	---	---	---
		Jaune (voir note 2)	A22-6AY	---	---	---
		Bleu	A22-6AA	---	---	---
	c.a. et c.c.	Rouge	---	A22-12AR	A22-24AR	A22-24ASR
		Vert	---	A22-12AG	A22-24AG	A22-24ASG
		Jaune (voir note 2)	---	A22-12AY	A22-24AY	A22-24ASY
		Bleu	---	A22-12AA	A22-24AA	A22-24ASA

Note: 1. Pour un éclairage à tension réduite, utilisez le A22-24A. 2. Utilisée lorsque la couleur du bouton-poussoir est jaune ou blanche.

Lampe à incandescence

Tension de fonctionnement	5 V c.a./V c.c.	12 V c.a./V c.c.	24 V c.a./V c.c.	100 V c.a./V c.c.
	A22-5	A22-12	A22-24	A22-H1

Interrupteur (charge standard)

Non lumineux

Commutation	Contacts	Modèle
Momentané	SPST-NO	A22-10M
	SPST-NF	A22-01M
	SPST-NO + SPST-NF	A22-11M
	DPST-NO	A22-20M
	DPST-NF	A22-02M
Alterné	SPST-NO	A22-10A
	SPST-NF	A22-01A
	SPST-NO + SPST-NF	A22-11A
	DPST-NO	A22-20A
	DPST-NF	A22-02A

Lumineux

Commutation	Contacts	Circuits de réduction de tension
		Sans réducteur de tension	Avec réducteur de tension
			110 Vc.a.	220 Vc.a.
Momentané	SPST-NO	A22L-10M	A22L-10M-T1	A22L-10M-T2
	SPST-NF	A22L-01M	A22L-01M-T1	A22L-01M-T2
	SPST-NO + SPST-NF	A22L-11M	A22L-11M-T1	A22L-11M-T2
	DPST-NO	A22L-20M	A22L-20M-T1	A22L-20M-T2
	DPST-NF	A22L-02M	A22L-02M-T1	A22L-02M-T2
Alterné	SPST-NO	A22L-10A	A22L-10A-T1	A22L-10A-T2
	SPST-NF	A22L-01A	A22L-01A-T1	A22L-01A-T2
	SPST-NO + SPST-NF	A22L-11A	A22L-11A-T1	A22L-11A-T2
	DPST-NO	A22L-20A	A22L-20A-T1	A22L-20A-T2
	DPST-NF	A22L-02A	A22L-02A-T1	A22L-02A-T2

Note: 1. Les schémas ci-dessus présentent les modèles de contact DPST-NO en tant qu'exemples représentatifs. 2. Pour un éclairage à tension réduite, utilisez le A22-24A.

Accessoires (commande séparée)

Commun à A22, A22S/W, A22K, M22 et A22E

Elément		Apparance	Classification		Modèle	Remarques

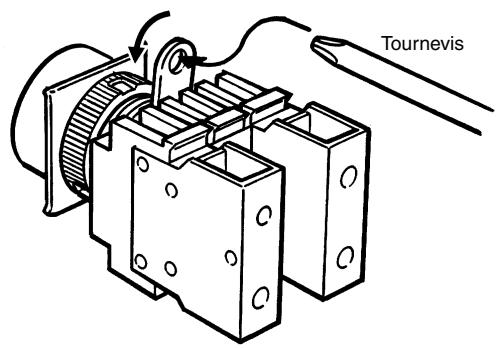

Blocs-commutateurs			SPST-NO	Charge standard	A22-10	Fourni en standard. Ne commande des blocs-commutateurs que lorsque vous en ajoutez ou que vous les replacez.
				Micro-charge	A22-10S
			SPST-NF	Charge standard	A22-01
				Micro-charge	A22-01S
			DPST-NO	Charge standard	A22-20
				Micro-charge	A22-20S
			DPST-NF	Charge standard	A22-02
				Micro-charge	A22-02S
Douilles de lampe			Eclairage direct		A22-TN	Sert à changer la méthode d'éclairage. (DEL uniquement)
			Éclairage à tension réduite	110 V c.a.	A22-T1
				220 V c.a.	A22-T2

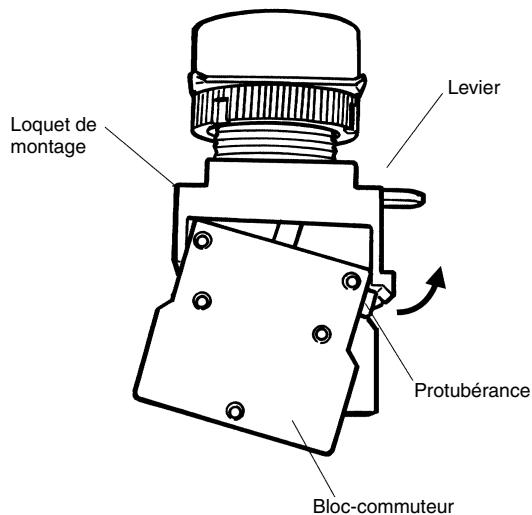

Loquets de montage			Pour modèles momentanés		A22-3200	Fourni en standard. Ne commande des loquets de montage que si vous montez des blocs-commutateurs ou des douilles de lampe que vous avez
			Pour modèles alternés		A22-3210
Cadres de plaque de légende	Taille standard		Avec plaque de légende encliquetable (sans texte)	Blanc	A22Z-3321	La plaque de légende encliquetable est acrylique.
				Rouge	A22Z-3322
				Noir	A22Z-3323
			Sans plaque de légende encliquetable		A22Z-3320
	Grandeaille		Avec plaque de légende encliquetable (sansertext)	Blanc	A22Z-3331
				Rouge	A22Z-3332
				Noir	A22Z-3333
			Sans plaque de légende encliquetable		A22Z-3330

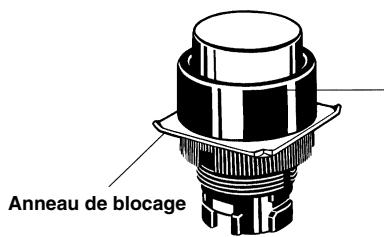

Anneau de blocage			Rond		A22Z-3360	Le boîtier est équipé d'un anneau de blocage. Cét anneau de blocage sert lorsque vous nécessitiez une fonction de verrouillage plus solide.

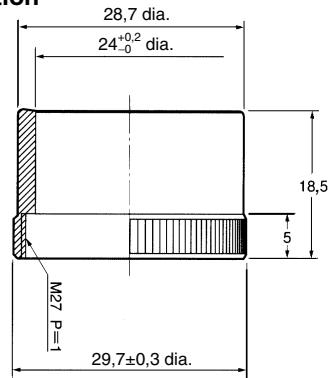

Bague frontale métallique			Pour les modèles plats ou en saillie		A22Z-3580	Remplacé par le module standard. Matériau : zinc plaqué nickel
			Pour modèles à protection intégrale		A22Z-3582
Capuchons d'étanchéité			Pour modèles plats		A22Z-3600F	Servent à prévenir la pénétration de poussière ou d'eau dans l'unité de commutation (bouton-poussoir, etc.). Couleur : opaqueMatériau : silicone
			Pour modèles en saillie		A22Z-3600T
			Pour modèles à protection intégrale		A22Z-3600G
Capuchons	A22	Pour A22 Pour M22	Pour modèles en saillie, à protection intégrale ou à demi-bague de protection		A22Z-3490	Matériau : résine de polycarbonate
	M22		Pour modèles ronds		A22Z-3495

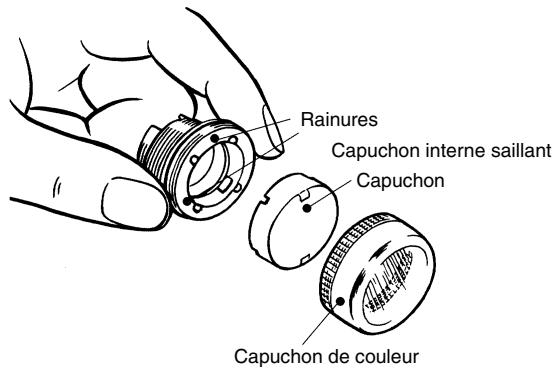

Capuchons de couleur			Rouge		A22Z-30TR	Sert à changer la couleur du bouton-poussoir sur les interrupteurs à bouton-poussoir (rond).
			Vert		A22Z-30TG
			Jaune		A22Z-30TY
			Blanc		A22Z-30TW
			Bleu		A22Z-30TA
Adaptateur d'extension					A22Z-3003	Sert pour monter trois interrupteurs non lumineux. (Voir page G-101)
Fiche de trou			Ronde		A22Z-3530	Peut être branchée dans des trous de panneau prédictoupés en vue d'une extension future. Couleur : noir

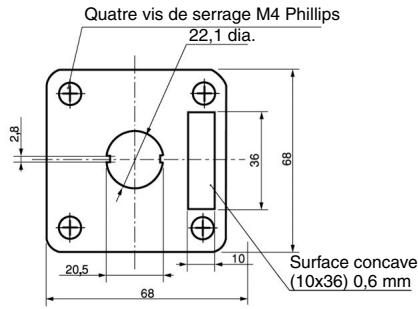

Boïters de commande (ferrés)			Un trou	Exclusivement pour A22	A22Z-B101	Pour ceux conçus exclusivement pour A22, DPST-NO ou DPST-NF, les interrupteurs ne peuvent pas être utilisés. Matériau : résine de polycarbonate
				Compatible avec A3T	A22Z-B201
			Un trou, boîter jaune (pour arrêt d'urgence)	Exclusivement pour A22	A22Z-B101Y
				Compatible avec A3T	A22Z-B201Y
			Deux trou	Exclusivement pour A22	A22Z-B102
				Compatible avec A3T	A22Z-B202
			Trois trou	Exclusivement pour A22	A22Z-B103
				Compatible avec A3T	A22Z-B203

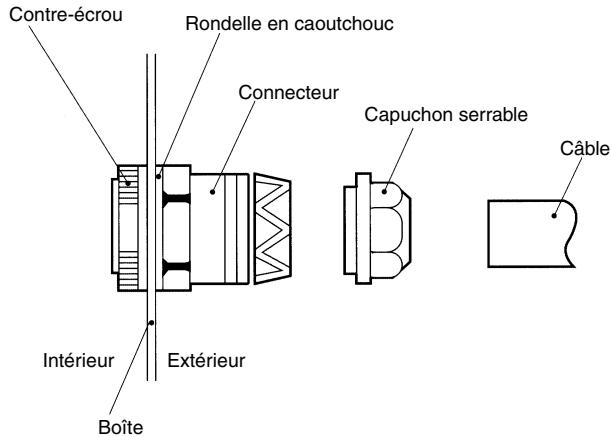

Connecteurs			Diamètre de cable utilisable (mm)	Diamètre de 7 à 9	A22Z-3500-1	Connecteur en plastique servant à tirer un cable à partir du boîtier de l'interrupteur. (Voir page G-99)
				Diamètre de 9 à 11	A22Z-3500-2
Anneau d'un diamètre de 25			---		A22Z-R25	Sert lors du montage sur panneau avec un trou d'un diamètre de 25. Pour plus de détails, reportez-vous à la page G-90. Comme cette piece n'est pas fixée au boîtier principal, commandez-la séparation.
Bride métallique d'un diamètre de 30			Plate, en saillie		A22Z-F30	Remplace la bride standard lors d'un montage sur panneau avec un trou d'un diamètre de 30. Pour connaître les dimensions des trous de montage, reférer-vous à la section correspondante relative au module A30.
			Protection intégrale		A22Z-G30

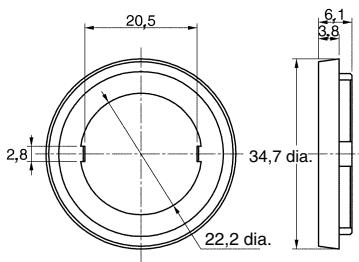

Adaptateur en résine d'un diamètre de 30			Rond		A22Z-A30	Sert lors du montage sur panneau avec un trou d'un diamètre de 30. Pour plus de détails, reportez-vous à la page G-92.
Plaque de verrou			---		A22Z-3380	Sert à fixer le levier sur l'interrupteur.

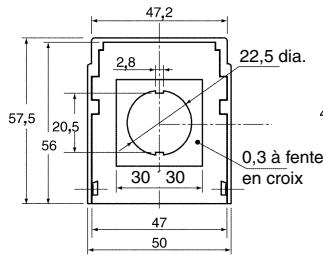

Cache de protection simple			---		A11Z-3700	Empôche des matières étrangères de pénétrer dans l'interrupteur par l'arrêt du panneau.

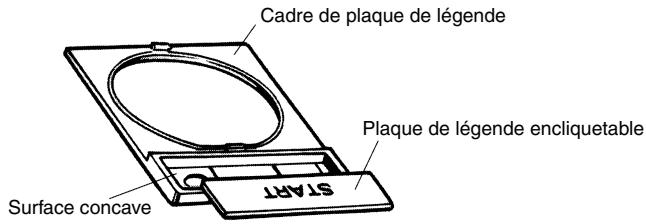

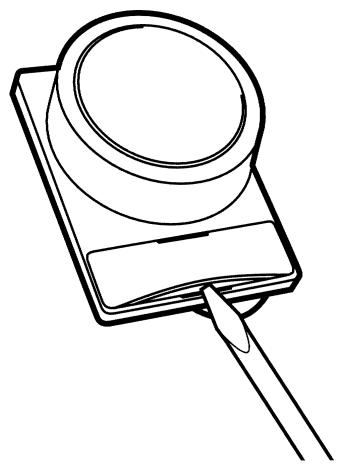

Plaques de légende encliqueta-bles	Taille standard		Sans texte	Noir	A22Z-3443B	Fixée au cadre de plaque de légende de taillie standard. Matériau: acrylique (voir page G-91)
				Rouge	A22Z-3443R
				Blanc	A22Z-3443W
				Transparent	A22Z-3443C
			Texte blanc sur fond rouge	m	A22Z-3443R-2
				ARRETER	A22Z-3443R-4
			Texte blanc sur fond noir	I	A22Z-3443B-1
				DEMARRER	A22Z-3443B-3
				ALLUME	A22Z-3443B-5
				ETEINT	A22Z-3443B-6
				HAUT	A22Z-3443B-7
				BAS	A22Z-3443B-8
				MISE SOUS TENSION	A22Z-3443B-9
				ETEINT-ALLUME	A22Z-3443B-10
	Grandeaille		Sans texte	Noir	A22Z-3453B	Fixée au cadre de plaque de légende de grande taillie Matériau: acrylique (voir page G-91)
				Rouge	A22Z-3453R
				Blanc	A22Z-3453W
				Transparent	A22Z-3453C
	Pour bouton d'arrêt d'urgence	ENERGÉNÇY STOP	Plaque ronde d'un diamètre de 60 aveclettres noires sur fond jaune		A22Z-3466-1	"ARRET D'URGENCE" est gravé sur la plaque. Utilisée comme plaque de légende d'un bouton d'arrêt d'urgence
			Plaque ronde d'un diamètre de 90 aveclettres noires sur fond jaune		A22Z-3476-1

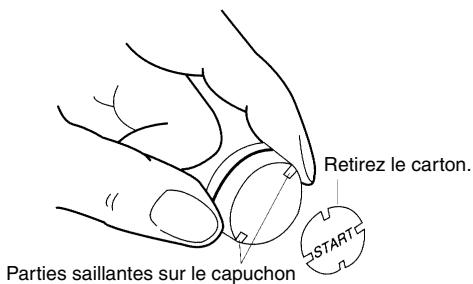

Films de caractères			Aucune impression (rond)		A22Z-3460	Après avoir imprimé le film, fixez-le à la plaque indicatrice du bouton-poussoir lumineux. (L'arrête est recouvert d'adhésif.)
			Impression de caractères (rond)	I	A22Z-3460-1
				m	A22Z-3460-2
				DEMARRER	A22Z-3460-3
				ARRETER	A22Z-3460-4
			Aucune impression (carré)		A22Z-3480
Extracteur de lampe			---		A22Z-3901	Outil en caoutchouc permettant de replacer facilement les lampes.
Clé de serrage			---		A22Z-3905	Outil servant à serrer les écrous de l'arrière du panneau.
Outil de serrage de capuchon			---		A22Z-3908	Sert à replacer le capuchon du bouton-poussoir à demi-bague de protection.

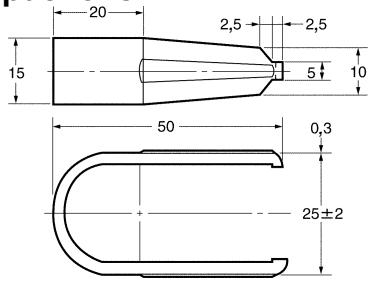

Extracteur de capuchon			---		A3PJ-5080	Sert à enlever le capuchon du bouton-poussoir carré lumineux.

Caractéristiques techniques

Commun à A22, A22S/W, A22K et A22E

Homologations

Agence reconnue	Normes	Dossier N°
UL, cUL (voir note)	UL508	E41515
---	EN60947-5-1	---

Note: cUL: CSAC22.2N°14

Valeurs standard approuvées

UL, cUL (fichier n° E41515)

6 A à 220 V c.a., 10 A à 110 V c.a.

EN60947-5-1 (Directive sur les basses tensions)

10 A à 220 V c.a.

Valeurs nominales

Note : 1. Les valeurs nominales de courant sont calculées dans les conditions de test. Les valeurs ci-dessus ont été testées dans les conditions suivantes. (1) Température ambiantе: 20^ ± 2^ C (2) Humidité ambiantе : 65±5 % (3) Fréquence de fonctionnement : 20 opérations/minute 2. Charge minimale applicable: 10mA à 5 Vc. c.

Charge nominale applicable	Charge minimale applicable
50 mA à 5 V c.c. (charge résistive)	1 mA à 5 Vc.c.

Voyant DEL sans réducteur de tension

Tension nominale	Courant nominal	Tension de fonctionnement
6 V c.c.	60 mA (20 mA)	6 V c.c.±5 %
6 V c.a.	60 mA (20 mA)	6 V c.a./V c.c.±5 %
12 V c.a./V c.c.	30 mA (10 mA)	12 V c.a./V c.c.±5 %
24 V c.a./V c.c.	15 mA (10 mA)	24 V c.a./V c.c.±5 %

Note : Les valeurs entre parenthèses concernent les boutons-poussoirs bleus.

Voyant DEL super brillant

Tension nominale	Courant nominal	Tension de fonctionnement
24 V c.a./V c.c.	15 mA	24 V c.a./V c.c.±5 %

Lampe à incandescence

Tension nominale	Courant nominal	Tension de fonctionnement
6 V c.a./V c.c.	200 mA	5 V c.a./V c.c.
14 V c.a./V c.c.	80 mA	12 V c.a./V c.c.
28 V c.a./V c.c.	40 mA	24 V c.a./V c.c.
130 V c.a./V c.c.	20 mA	100 V c.a./V c.c.

Eclairage à tension réduite

Tension nominale	Tension opératione	Lampe utilisable (BA8S/13☐ or)
110 V c.a.	95 à 115 V c.a.	Lampe DEL (A22-24A☐)
220 V c.a.	190 à 230 V c.a.

• Caractéristiques

Elément		Boutons-poussoirs		Boutons d'arrêt d'urgence		Sélecteurs à bouton		Sélecteurs à touche
		Modèle non lumineux : A22-F A22-T A22-G A22-S A22-C A22-D A22-H A22-M	Modèle lumineux : A22L-T A22L-G A22L-H A22L-D A22-L-C	Modèle non lumineux : A22E	Modèle lumineux : A22EL	Modèle non lumineux : A22S	Modèle lumineux : A22W	Modèle non lumineux : A22K
Fréquence de commutation autorisée	Mécanique	Fonctionnement momentané : 60 opérations/minute max.		30 opérations/minute max.		Mode manuel : 30 opérations/minute max. Mode automatique : 30 opérations/minute max.
	Electrique	30 opérations/minute max.				30 opérations/minute max.
Résistance d'isolement		100 MΩ min. (à 500 V c.c.)
Rigidité diélectrique		2 500 V c.a., 50/60 Hz pendant une minute entre des bornes de même polarité2 500 V c.a., 50/60 Hz pendant une minute entre des bornes de polarité différente, mais aussi entre chaqueborne et la terre
Résistance aux vibrations		Dysfonctionnement (voir note 2) : double amplitude de 10 à 55 Hz et 1,5 mm
Résistance aux chocs	Mécanique	1 000 m/s2	1 000 m/s2	1 000 m/s2		1 000 m/s2	1 000 m/s2	1 000 m/s2
	Dysfonctionnement (voir note 2)	1 000 m/s2 max.	600 m/s2 max.	250 m/s2 max.		1 000 m/s2 max.	600 m/s2 max.	1 000 m/s2 max.
Durée de vie	Mécanique	Fonctionnement momentané : 5 000 000 opérations min.		Fonctionnement momentané : 300 000 opérations min.		500 000 opérations min.	100 000 opérations min.	500 000 opérations min.
	Electrique	500 000 opérations min.		300 000 opérations min.	300 000 opérations min.	500 000 opérations min.	100 000 opérations min.	500 000 opérations min.
Température ambiente(voir note 1)		Fonctionnement : -20°C à 70°CStockage : -40°C à 70°C	Fonctionnement : -20°C à 55°CStockage : -40°C à 70°C	Fonctionnement : -20°C à 70°CStockage : -40°C à 70°C	Fonctionnement : -20°C à 55°CStockage : -40°C à 70°C	Fonctionnement : -20°C à 70°CStockage : -40°C à 70°C	Fonctionnement : -20°C à 55°CStockage :-40°C à 70°C	Fonctionnement : -20°C à 70°CStockage : -40°C à 70°C
Humidité ambiente		Fonctionnement : 35 % à 85 %
Classe de protection		IP65(étanche à l'huile)	IP65	IP65(étanche à l'huile)	IP65	IP65(étanche à l'huile)	IP65	IP65(étanche à l'huile)
Catégorie de surtension		Classe II
PTI (résistance au courant de fuite)		175
Degré de contamination		3 (IEC947-5-1)

Note: 1. Sans givrage ni condensation. 2. Dysfonctionnement en deçà 1 ms.

Caractéristiques de fonctionnement (pour SPST-NO/SPST-NF)

Elément	Boutons-poussoirs	Boutons d'arrêt d'urgence	Sélecteurs à bouton		Sélecteurs à touche
	Boutons-poussoirs lumineux/non lumineux	Système pousser-verrouiller / tourner réinitialiser	Mode manuel	Mode automatique	Mode manuel	Mode automatique
	A22-F A22-G A22-C A22-S A22-T A22-H A22-D A22-M A22L-T A22L-H A22L-D A22L-G A22L-C	A22E, A22EL	A22S, A22W	A22S, A22W	A22K
Force de course totale (FCT) max.	29,4 N	44,1 N	0,34 N·m(voir note)	0,25 N·m pour deux encoches(voir note)	0,34 N·m(voir note)	0,25 N·m pour trois encoches(voir note)
				0,34 N·m pour trois encoches(voir note)		0,34 N·m pour trois encoches(voir note)
Course totale (CT)	5,5 mm max.	10±1 mm	Environ 90° pour deux encoches(environ 45° pour trois encoches)		Environ 90° pour deux encoches(environ 45° pour trois encoches)
Force de relâchement (FR) min.	---	0,25 N·m max.(voir note)	0,34 N·m max.(voir note)	---	0,34 N·m max.(voir note)	---

Note : Couple de rotation pour le bouton d'arrêt d’urgence, le sélecteur à bouton et le sélecteur à touche.

Bouton-poussoir

Couleurs disponibles

Non lumineux :

rouge, vert, jaune, blanc, bleu, noir

Lumineux

rouge, vert, jaune, blanc, bleu

Lampe

Source lumineuse

Lampe de voyageant Lampe à

incandescence

Interrupteur

• Contacts

SPST-NO, SPST-NC, SPST-NO + SPST-NC.

DPST-NO, DPST-NC

Lumineux (sans réducteur de tension)

Lumineux (sans réducteur de tension)

L'illustration ci-dessus représente un modèle lumineux.

Note: 1. Toutes les unités sont en millimètres, sauf indication contraire. 2. Les illustrations suivantes concernent le fonctionnement momentané.

Boutons-poussoirs lumineux/non lumineux

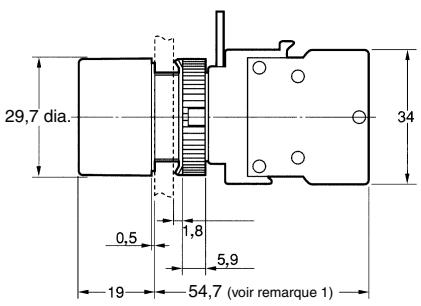

Type plat A22-F

Pour interrupteurs SPST-NO (SPST-NC)

Pour interrupteurs à contact monobloc (DPST-NC)

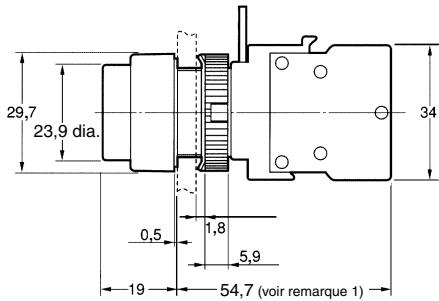

Type rond/demi-protection

Type rond/protection intégrale

A22-G, A22L-G

Type rond/saillant A22-T, A22L-T

40 de dia. Type bombé A22-M

Type carré/saillant

Type carré/protection intégrale

A22-D, A22L-D

Note: 1. Les modèles à fonctionnement alterné ont une longueur de 9,3 mm. 2. Les modèles lumineux ont les mêmes dimensions que celles indiquées ci-dessus, qu'ils possèdent ou non un réducteur de tension.

Accessoires

Note : Toutes les unités sont en millimètres, sauf indication contraire.

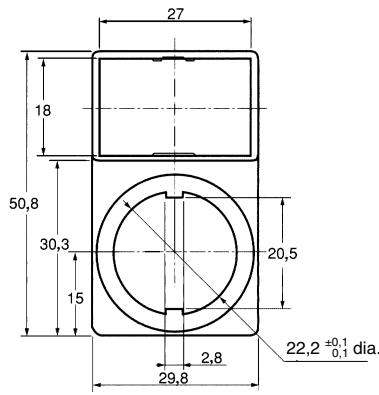

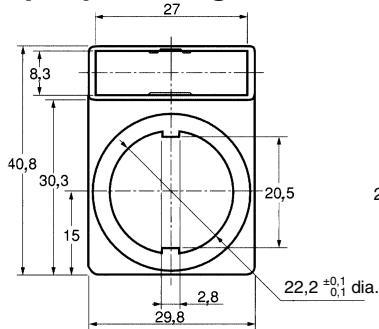

Cadres de plaque de légende A22Z-332

A22Z-333

Anneau de blocage A22Z-3360

Anneau de 25 dia.

A22Z-R25

Capuchon de couleur A22L-30T

Fiche d'étro (ronde) A22Z-3530

Capuchons d'étanchéité Pour modèles plats A22Z-

Pour modèles saillants A22Z-3600T

Pour modèles à protection intégrale

Adaptateur d'extension

A22Z-3003

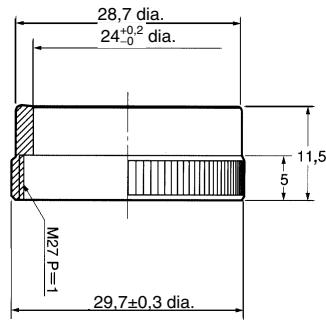

Bagu métallique biseautée

Pour modèles plats/saillants A22Z-3580

Pour modèles à protection intégrale A22Z-3582

Plaques de légende encliquetable

Pour modèles standard A22L-3443□-□

Pour modèles de bouton d'arrêt d'urgence

A22Z-3476-1 (90 dia.)

A22Z-3466-1 (60 dia.)

Film de caractères

Pour modèles ronds A22Z-3460-

Pour modèles carrés A22Z-3480

Extracteur de lampe

A22Z-3901

Clé de serrage

A22Z-3905

Outil de serrage de capuchons

A22Z-3908

Extracteur de capuchons

A3PJ-5080

Capot de protection simple

A22Z-3700

30 De diamètre. bride métallique

A22Z-F30

30 De diamètre. bride métallique

A22Z-G30

30 De diamètre adaptateur en résine

A22Z-A30

Plaque de verrou

A22Z-3380

Boîtier de commande (fermé)

A22Z-B102 (deux trous)

Trou câble (vue de dessus)

Trou de montage sur panneau

A22Z-B201 (un trou)

A22Z-B101Y

Trou câble (vide dessus)

A22Z-B202 (deux trous)

Trou de montage sur panneau

Disposition des bornes (vue de dessous)

Non lumineux (SPST-NO + SPST-NF)	Lumineux (SPST-NO + SPST-NF)	Non lumineux (DPST-NO + DPST-NF)
Vis M3,5 Blocs d'interrupteurs	16,7 Blocs commutateurs Socle de lampe	20,7 12 32 Blocs-commutateurs

■ Connexion des bornes

Type	Connexion des bornes
Non lumineux(SPST-NO + SPST-NF)	Vue de dessous1324
Non lumineux(DPST-NO + DPST-NF)	Vue de dessous11212212222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222
Lumineux sans réducteur de tension(SPST-NO + SPST-NF)	Vue de dessous1X1(+)X2(-)
Lumineux sans réducteur de tension(SPST-NO + SPST-NF)	Vue de dessous1X1X2W-

Découpes du panneau

Note : 1. Lorsque vous appliquez un enduit, tel que de la peinture, sur le panneau, les dimensions après l'application de l'enduit doivent respecter les specifications.

L'anneau de blocage est fourni en standard.

1. Epaisseur de panneau recommandede:1a5mm.
2. Utilisez un anneau A22Z-R25 pour le montage sur panneau avec des trous de 25 mm.

Dimensions des trous du panneau

Pour les trous de 25 de diamètre, utilisez des anneaux de 25. (Etant donné que les dimensions de découvert sont grandes, l'étanchéité IP65 ne peut pas être garantie sauf si vous utilisez des anneaux d'un diamètre de 25.)

Si vous traitez la surface extérieure du panneau, en appliquant un enduit par exemple, les dimensions du panneau après traitement doivent respecter les spécifications.

Note: Épaisseur de panneau recommandée : 1 à 5 mm.

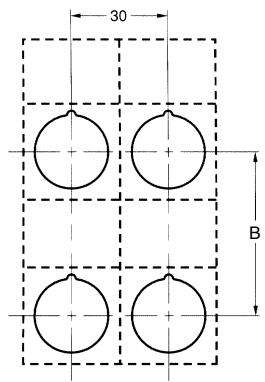

Installation de la matrice

1. Les dimensions suivantes des trous du panneau s'appliquent dans le cas d'un montage d'un interrupteur, d'un cadre de plaque de légende à taille standard et d'un anneau de blocage, et lorsque les câbles d'alimentation sont connectés directement au bloc-commutateur.

1. Les dimensions suivantes des trous du panneau s'appliquent dans le cas d'un montage d'un cadre de plaque de légende à grande taille et lorsque les bornes serties sont connectées aux bornes du bloc-commutateur.

Les pas A et B entre les milieux des trous de montage se présentent comme suit :

Pour 1. ci-dessus :

Blocs-commutateurs	A
A22-10, A22-10S, A22-01, A22-01S	45 mm min.
A22-20, A22-20S, A22-02, A22-02S, A22-11, A22-11S	55 mm min.

Pour 2. ci-dessus :

Type de borne Sertie	Blocs-commutateurs	B
Bornes à serrir dénudées	A22-10, A22-10S, A22-01, A22-01S	51 mm min.
	A22-20, A22-20S, A22-02, A22-02S, A22-11, A22-11S	61 mm min.
Bornes à serrir à gaine isolante	A22-10, A22-10S, A22-01, A22-01S	60 mm min.
	A22-20, A22-20S, A22-02, A22-02S, A22-11, A22-11S	70 mm min.

Note : 1. Les dimensions ci-dessus sont les dimensions minimales lorsque vous utilisez les câbles décrits à la section Taille de câble utilisé à la page G-102. Si vous utilisez d'autres câbles, les dimensions peuvent varier ; déterminez un pas approprié avant l'installation. 2. Pour les boutons-poussoirs dont les dimensions externes sont supérieures à 30 mm, réglez le pas en fonction des dimensions. (Lorsque vous installez la matrice pour le modèle A22-M□, prévoyez un pas de 40 mm au lieu de 30 mm dans le schéma ci-dessus.) 3. Pour un bouton-poussoir dont les dimensions externes dépassent 30 mm, utilisez un pas ajusté au bouton-poussoir.

Fixation de l'unité de commutation sur le panneau

Insérez l'unité de commutation (bouton-poussoir, etc.) sur la face avant du panneau, fixez l'anneau de blocage et l'écrou de montage par le côté de la borne, puis serrez l'écrou. Avant de serrer, vérifiez que la rondelle en caoutchouc est présente entre le bouton-poussoir et le panneau.

Si vous utilisez un cadre de plaque de légende, insérez une rondelle en caoutchouc entre le cadre et le panneau ainsi qu'entre l'unité de commutation et le cadre. (Une rondelle en caoutchouc est livrée avec chaque cadre de plaque de légende commandé.)

Alignez l'anneau de blocage sur la rainure dans le boîtier, puis insérez l'anneau de blocage afin que son arête se situe du côté du panneau.

Serrez l'écrou de montage à un couple de 0,98 à 1,96 N.m.

Si vous utilisez un anneau de blocage, remplacez-le par celui fourni, insérez la partie saillante dans la fente de blocage et serrez ensuite l'écrou de montage.

Lorsque la découpe du panneau a un diamètre de 25, enlevez la rondelle en caoutchouc fournie et montez l'anneau de 25 de diamètre, comme illustré ci-dessous. (Comme le A22Z-R25 n'est pas fixé au boîtier principal, commandez-le séparation.)

Montage de l'interrupteur sur le bouton-poussoir

Insérez le bouton-poussoir dans l'interrupteur, en alignant la flèche figurant sur le boîtier avec le levier sur les blocs-commutateurs. Déplacez ensuite le levier dans la direction indiquée par la flèche dans le schéma suivant.

Extraction de l'interrupteur

Déplacez le levier dans la direction indiquée par la flèche dans le schéma suivant, puis enlevez le bouton-poussoir ou les blocs-commutateurs.

Etant donné que le levier a un trou d'un diamètre interne de 6,5 mm, vous pouvez déplacer le levier dans la direction spécifiée en insérant un tournevis dans le trou, puis en déplaçant le tournevis.

En saillie, protection intégrale

Saisissez et faites pivoter le capuchon coloré à l'aide de vos doigts.

Demi-bague de protection

Placez l'embout de l'outil de serrage du capuchon (A22Z-3908) dans la fente du capuchon coloré et tournez l'outil.

Bouton-poussoir lumineux

Fixez le capuchon coloré de sorte que les parties saillantes à l’intérieur de celui-ci s’insèrent dans les rainures du bouton-poussoir.

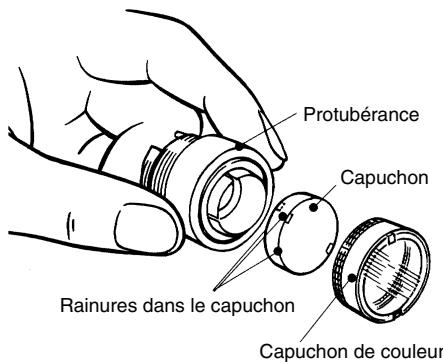

Voyant

Fixez le capuchon coloré de sorte que les parties saillantes à l’intérieur du bouton-poussoir s’insèrent dans les rainures du capuchon.

Bouton-poussoir carré/voyant

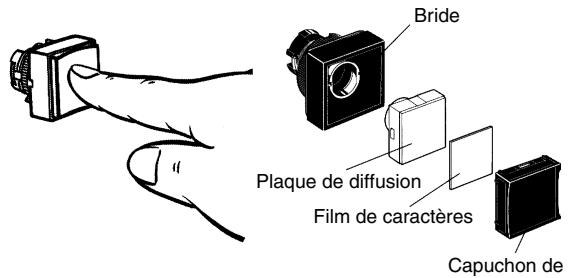

Extraction du capuchon coloré : Insérez l'embout saillant de l'extracteur de capuchon (A3PJ-5080) dans la fente du capuchon, maintenez le ressort de la plaque et tirez pour enlever le capuchon coloré.

Montage du capuchon coloré :

Montez le capuchon coloré sur la bride et poussez fermement le capuchon. Une fois le capuchon inséré, vérifiez s'il fonctionne correctement. Lorsque vous remplacez la lampe, enlevez le capuchon coloré et la plaque de diffusion à l'aide de vos doigts ou de l'extracteur de capuchon.

Attachez le film de caractères correctement afin qu'il s'insère dans la partie saillante de la plaque de diffusion. Assemblez ensuite la plaque de diffusion et la bride carrée, puis insérez le capuchon.

Bouton d'arrêt d'urgence

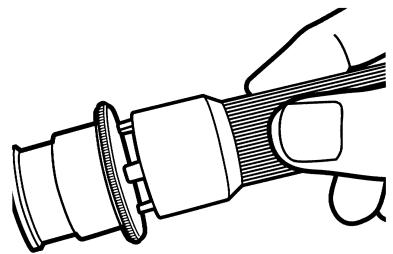

Insérez la partie saillante de la clé de serrage (A22Z-3905) dans la fente du capuchon et tournez ensuite la clé pour enlever le capuchon.

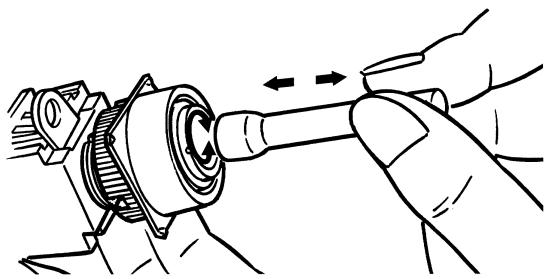

Montage/remplacement à partir de la surface du panneau

Insérez l'extracteur de lampe (A22Z-3901) dans la lampe, puis faites pivoter l'extracteur tout en appuyant dessus.

Montage/remplacement de l'interrupteur

Saisissez le voyant à l'aide de vos doigts, puis faites-le pivoter tout en appuyant dessus contre l'interrupteur.

Montage de l'interrupteur

Vous pouvez monter le cadre de plaque de légende à taille standard. Montez le cadre comme indiqué dans le schéma ci-dessous. Fixez l'interrupteur de la même manière que pour un panneau ordinaire.

Création d'un trou pour câble

Placez l'embout d'un tournevis sur la surface où vous pouvez créer le trou pour câble, avec le cache fixé, et martelez sur le tournevis pour percer un trou. Si vous essayez de percer un trou de l'autre côté du boîtier, vous allez l'endommager.

Fixation du connecteur du câble

1. Insérez le connecteur dans le trou pour cable, dans le boîtier, et arrimez-le à l'aide de l'écrrou de fixation à l'intérieur du boîtier.
2. Ouvrez un trou dans la fine partie en caoutchouc de l'anneau.
3. Passez le capuchon de serrage le long du câble, insérez ce dernier dans le connecteur, puis serrez l'écrou hexagonal pour fixer le câble.

Diamètre du cable	Connecteur
Diamètre de 7 à 9	A22Z-3500-1
Diamètre de 9 à 11	A22Z-3500-2

Montage des blocs-commutateurs

Insérez la petite partie saillante du loquet de montage dans la rainure de l’autre côté du levier, puis enfoncez le bloc-commutateur dans la direction indiquée par la flèche dans le schéma ci-dessous.

Extraction des blocs-commutateurs

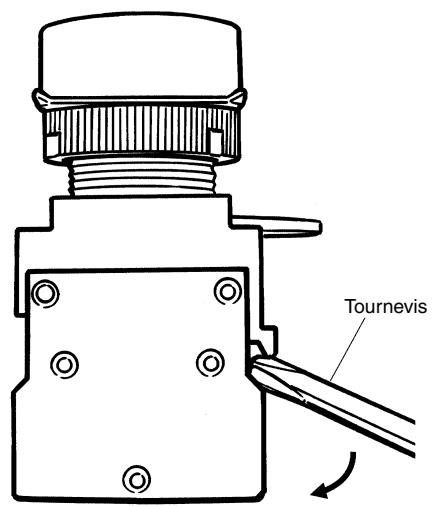

Insérez un tournevis entre le loquet de montage et le bloc-commutateur, puis appuyez sur le tournevis dans la direction indiquée par la flèche dans le schéma suivant.

Utilisez l'un des tournevis suivants.

Tournevis à 3 à 6 mm lame plate Tournevis 3a6mm cruciforme

Câblage de bornes serties rondes

Desserrez la vis de la borne de l'interrupteur jusqu'à la retirer complètement de la rainure, insérez un tournevis comme indiqué dans la figure ci-dessous, puis poussez la rondelle dans la direction indiquée par la flèche pour la fixer temporairement. À présent, vous pouvez connecter une borne sertie ronde. Après avoir inséré la borne, serrez les vis pour terminer le câblage.

Gravure

Gravez les caractères à la surface du capuchon. Veillez à aligner les caractères sur la ligne imaginaire reliant les deux parties saillantes à gauche et à droite du capuchon.

Vous ne pouvez pas graver les caractères à une profondeur supérieure à 0,5 mm. Enduisez une peinture à base d'alcool, comme de la peinture en résine mélamine, alkyde ou acrylique, sur les caractères gravés.

Parties saillantes sur le capuchon

Fixation du film de caractères

Maintenez le capuchon, enlevez le carton sur le film et fixez ce dernier au capuchon. Veillez à ce que les parties saillantes du capuchon s'introduisent dans les découpes du film et que les caractères soient alignés parallèlement à la ligne imaginaire reliant les deux parties saillantes à gauche et à droite du capuchon.

Montage et démontage de la légende encliquetable.

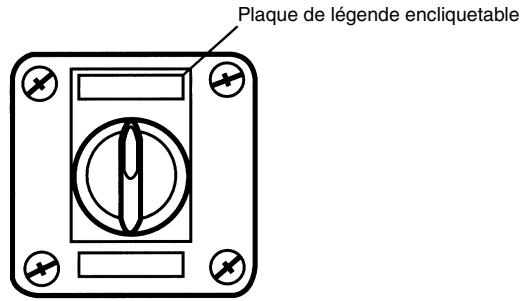

Enoncez et fixez la plaque de légende encliquetable dans le cadre prévu à cet effet.

Le sens des caractères varie en fonction de la direction de montage du panneau de commande si l'interrupteur est un sélecteur à bouton ou à touche.

Pour enlever facilement la plaque de légende encliquetable du cadre monté sur le panneau, insérez un outil ayant une fine pointe dans l'espace entre la plaque de légende encliquetable et le cadre.

Il vous suffit d'appuyer sur la plaque de légende depuis l'arête du cadre pour la dissocier.

Le cadre de la plaque de légende est en résine acrylique très sensible aux chocs. Faites donc très attention lorsque vous manipulez ce cadre.

Matériau : acrylique

Gravez les caractères directement sur le côté mat de la plaque de légende encliquetable.

La profondeur de gravure ne doit pas être supérieure à 0,5 mm.

Enduisez une peinture à base d'alcool sur les caractères gravés.

Si la plaque de légende est transparente, gravez les caractères en écriture inversée sur le dos de la plaque et appliquez un enduit de peinture sur les caractères. Enduisez ensuite une peinture d'une autre couleur sur le reste de la plaque.

Montage de l'adaptateur d'extension (A22Z-3003)

Enoncez les deux parties saillantes de l'adaptateur d'extension dans les deux rainures de l'intérieur du panneau de commande.

Avertissement

N'appliquez pas de tension supérieure à la tension nominale, entre la lampe à incandescence et la borne. Si la lampe à incandescence se casse, l'unité de commutation risque de sortir. Avant de replacer la lampe, éteignez systématiquement l'appareil et attendez 10 minutes. Si vous replacez la lampe immédiatement après la mise hors tension, la chaleur non dissipée peut provoquer des brûlures.

Montage

Avant le montage, l'extraction ou le câblage de l'interrupteur, ou l'exécution de travaux de maintenance, vérifie systématiquement que l'appareil est bien étent.

Ne serrez pas l'anneau de montage plus qu'il n'est nécessaire, à l'aide d'outils tels que des pinces à bout pointu. Vous pourriez endommager l'anneau. Le couple de serrage est de 0,98 à 1,96 N·m.

Epaisseur de panneau recommandée : 1 à 5 mm.

Câblage

Après le câblage de l'interrupteur, maintenez une distance dans l'air et une distance de ligne de fuite appropriées.

Si vous utilisez des DEL spécifiques pour le courant continu, câblez l'interrupteur de façon à ce que la borne X1 soit positive.

Les vis des bornes doivent être de la marque Phillips ou des vis à tête fendue M3,5 munies d'une rondelle carée.

Le couple de serrage est de 1,08 à 1,27 N·m.

Vous pouvez connecter des câbles simples, des câbles torsadés et des bornes serties à l'interrupteur.

Taille de câble utilisable

Cable torsadé: 2mm² max.

Cable rigide: 1,6 dia. max.

Cosses à sertir dénudées

Cosses à sertir à gaine isolante

Environnement de fonctionnement

Le modèle IP65 est conçu avec une classe de protection qui ne lui permet pas de résister aux dommages causés par des projections d'eau sur le panneau, provenant de toutes les directions.

Utilisation de la micro-charge

Au besoin, insérez un circuit de protection des contacts pour empêcher la réduction de la durée de vie due à une usure extrême des contacts causée par des charges aux endroits où un courant d'appel apparaît à l'ouverture et à la fermeture du contact.

La charge minimale applicable est la nouvelle valeur de référence de niveau N. Cette valeur indique le niveau de référence de dysfonctionnement correspondant au niveau de fiabilité de 60% (60) (conforme à JIS C5003).

L'équation, 60 = 0,5 × 10^-6 / opérations indique que le taux de dysfonctionnement estimé est inférieur à 1/2 000 000 opérations pour un niveau de fiabilité de 60%.

La résistance de limitation du courant DEL est intégrée. Par conséquent, aucune résistance interne n'est requise.

Si vous utilisez des DEL vendus dans le commerce, CHOISSEZ ceux qui répondent aux critères suivants :

Base: BA9S/13□

Longueur globale : 26 mm max.

Puissance consommée : 2,6 W max.

Autres

Si la finition du panneau nécessite, par exemple, l'application d'un enduit, vérifie que les dimensions du panneau après traitement répondent aux spécifications.

Ne soumettez pas l'interrupteur à des vibrations ou des chocs violents. Ils pourraient provoquer des dysfonctionnements et endommager l'interrupteur.

TOUTES LES DIMENSIONS SONT INDIQUÉES EN MILLIMÉTRES.

Pour convertir des millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
