A16-P - Contrôleurs de température et d'humidité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouton-poussoir, sélecteur, sélecteur à clé – série A16
Marque	OMRON
Modèle	A16-P (variantes A16L, A165, A165W, A165K)
Catégorie	Contrôleurs de température et d'humidité
Diamètre de montage	16 mm
Largeur du boîtier (type séparable)	28,3 mm
Poids	Environ 10 g (pour un commutateur DPDT lumineux)
Indice de protection	IP40 (standard) / IP65 (modèles A165)
Température ambiante de fonctionnement	-10 °C à 55 °C
Humidité ambiante de fonctionnement	35 à 85 %
Tensions d'alimentation disponibles	5 V c.c., 12 V c.c., 24 V c.c., 5 V c.a., 12 V c.a., 24 V c.a. selon modèle
Éclairage	DEL ou lampe à incandescence selon variante
Contacts	SPDT ou DPDT, avec fonction momentanée ou alternée
Courant nominal (contacts)	3 A à 250 V c.a. / 3 A à 30 V c.c. (résistive)
Durée de vie mécanique	2 000 000 opérations min. (momentané) / 200 000 opérations min. (alterné)
Durée de vie électrique	100 000 opérations min.
Matériau du joint d'étanchéité (IP65)	Caoutchouc NBR (résistant aux huiles de coupe)
Méthode de câblage	Bornes à souder ou bornes à raccordement rapide n° 110
Couple de serrage de l'écrou	0,20 à 0,39 N·m
Homologations	UL, cUL (UL508) / EN60947-5-1
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Ne jamais câbler sous tension. Ne pas toucher les bornes sous tension. Débrancher avant toute intervention.
Pièces détachées	Ampoules de rechange, DEL, boutons-poussoirs de différentes couleurs et formes
Réparabilité	Commutateur séparable : remplacement facile du boîtier de commutation sans dessouder. Pièces de fonctionnement interchangeables.
Informations générales	Notice disponible en PDF gratuit. Dimensions en millimètres. Spécifications sujettes à modification sans préavis.

FOIRE AUX QUESTIONS - A16-P OMRON

Quel est le diamètre de perçage nécessaire pour monter le commutateur A16-P ?

Le diamètre de perçage standard pour les commutateurs de la série A16 est de 16 mm.

Comment choisir entre une version momentanée et une version alternée ?

Le fonctionnement momentané (auto-réinitialisation) convient aux commandes temporaires, tandis que le fonctionnement alterné (auto-maintien) maintient l'état après pression. Le code modèle indique M pour momentané et A pour alterné.

Quelle est la différence entre les indices IP40 et IP65 ?

L'indice IP40 convient à un usage intérieur sans protection contre l'eau. L'IP65 offre une protection contre les projections d'eau et la poussière, adapté aux environnements industriels humides.

Puis-je utiliser le commutateur avec une charge de 5 A à 125 V c.a. ?

Oui, les valeurs homologuées UL incluent 5 A à 125 V c.a. pour usage général. Vérifiez toutefois que votre modèle est bien certifié pour cette charge.

Comment remplacer l'ampoule ou la DEL d'éclairage ?

Les modèles avec éclairage (A16L, A165L) permettent de changer l'ampoule ou la DEL. Démontez le bouton-poussoir et remplacez la source lumineuse. Reportez-vous à la notice pour les tensions compatibles.

Quels types de boutons-poussoirs sont disponibles ?

La série propose des boutons de formes rectangulaire (J), carrée (A) et ronde (T), dans plusieurs couleurs : rouge, jaune, jaune pur, vert, bleu, blanc, et noir (non éclairé).

Le commutateur peut-il être monté sur une carte CI ?

Oui, les modèles à pattes pour CI (A16, A165) sont conçus pour un montage direct sur circuit imprimé, simplifiant le câblage et réduisant les erreurs.

Quelle est la procédure de soudure recommandée ?

Soudure manuelle : fer 30 W pendant 5 secondes maximum. Brasage au trempé : 240 °C pendant 3 secondes. Utilisez un flux résine non corrosif. Attendez une minute avant de solliciter mécaniquement la soudure.

Le commutateur est-il adapté aux micro-charges ?

Oui, le A16 supporte les micro-charges jusqu'à 1 mA à 5 V c.c. Cependant, si vous utilisez une charge standard, évitez la zone de micro-charge pour ne pas altérer la fiabilité des contacts.

Comment obtenir la notice complète en français ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI A16-P OMRON

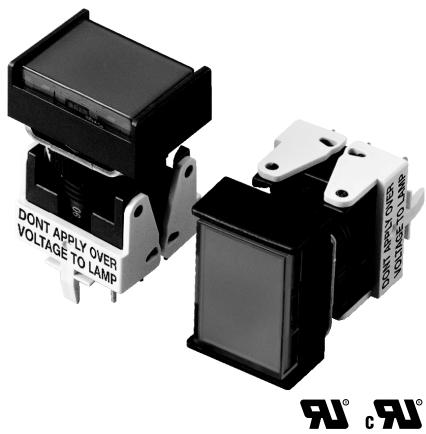

Le bouton-poussoir de 16 mm de diamètre améliore considérablement les performances de fonctionnement

• Réduit le travail de câblage de manière significative grâce au montage des commutateurs sur des cartes.
• Facilite la normalisation des sections de commutation et aide à réduire les erreurs de câblage.
• Autorise de nombreuses combinaisons de pièces de fonctionnement grâce à la gamme étendue de la série A16.

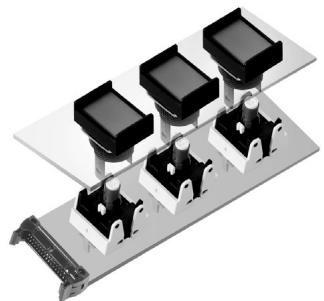

- Se monte facilement sur un panneau ou une carte CI. Le type séparable réduit fortement le temps de conception.

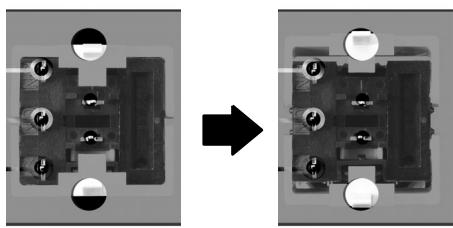

- Vérification aisée de l'état de maintien par l'arrière du Cl.

Verrouillé
Déverrouillé

- Socle facile à monter et à retirer à l'aide du levier.

- Largeur du type séparable réduite à 28,3 mm. Possibilité de réduire également la largeur du panneau.

■ Références

Commutateurs à pattes pour CI, IP40

Contacts	Eclairage	Tension	Fonctionnement momentané (auto-réinitialisation) (voir note 1)	Code couleur pour bouton-poussoir	Fonctionnement alterné (auto-maintien) (voir note 1)	Code couleur pour bouton-poussoir
SPDT	DEL	5 V c.c.	A16L-□□M-5D-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)	A16L-□□A-5D-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)
		12 V c.c.	A16L-□□M-12D-1P		A16L-□□A-12D-1P
		24 V c.c.	A16L-□□M-24D-1P		A16L-□□A-24D-1P
	Lampe à incandescence	5 V c.a./V c.c.	A16L-□□M-5-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)	A16L-□□A-5-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)
		12 V c.a./V c.c.	A16L-□□M-12-1P		A16L-□□A-12-1P
		24 V c.a./V c.c.	A16L-□□M-24-1P		A16L-□□A-24-1P
	Aucun		A16-□□M-1P		A16-□□A-1P
DPDT	DEL	5 V c.c.	A16L-□□M-5D-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)	A16L-□□A-5D-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)
		12 V c.c.	A16L-□□M-12D-2P		A16L-□□A-12D-2P
		24 V c.c.	A16L-□□M-24D-2P		A16L-□□A-24D-2P
	Lampe à incandescence	5 V c.a./V c.c.	A16L-□□M-5-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)	A16L-□□A-5-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)
		12 V c.a./V c.c.	A16L-□□M-12-2P		A16L-□□A-12-2P
		24 V c.a./V c.c.	A16L-□□M-24-2P		A16L-□□A-24-2P
	Aucun		A16-□□M-2P		A16-□□A-2P

Note : 1. Pour indiquer la forme du bouton-poussoir, la première case références est remplacée par l'un des codes suivant : J : rectangulaire, A : carré ou T : rond. La seconde case est remplacée par le code couleur du bouton-poussoir.
2. Les modèles à boutons-poussoirs B (noirs) sont uniquement disponibles sans éclairage.

Commutateurs à pattes pour CI, IP65

Contacts	Eclairage	Tension	Fonctionnement momentané (auto-réinitialisation) (voir note 1)	Code couleur pour bouton-poussoir	Fonctionnement alterné (auto-maintien) (voir note 1)	Code couleur pour bouton-poussoir
SPDT	DEL	5 V c.c.	A165L-☐☐M-5D-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)	A165L-☐☐A-5D-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)
		12 V c.c.	A165L-☐☐M-12D-1P		A165L-☐☐A-12D-1P
		24 V c.c.	A165L-☐☐M-24D-1P		A165L-☐☐A-24D-1P
	Lampe à incandescence	5 V c.a./V c.c.	A165L-☐☐M-5-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)	A165L-☐☐A-5-1P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)
		12 V c.a./V c.c.	A165L-☐☐M-12-1P		A165L-☐☐A-12-1P
		24 V c.a./V c.c.	A165L-☐☐M-24-1P		A165L-☐☐A-24-1P
	Aucun		A165-☐☐M-1P		A165-☐☐A-1P
DPDT	DEL	5 V c.c.	A165L-☐☐M-5D-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)	A165L-☐☐A-5D-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc)
		12 V c.c.	A165L-☐☐M-12D-2P		A165L-☐☐A-12D-2P
		24 V c.c.	A165L-☐☐M-24D-2P		A165L-☐☐A-24D-2P
	Lampe à incandescence	5 V c.a./V c.c.	A165L-☐☐M-5-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)	A165L-☐☐A-5-2P	R (rouge), Y (jaune), PY (jaune pur), G (vert), A (bleu), W (blanc), B (noir) (voir note 2)
		12 V c.a./V c.c.	A165L-☐☐M-12-2P		A165L-☐☐A-12-2P
		24 V c.a./V c.c.	A165L-☐☐M-24-2P		A165L-☐☐A-24-2P
	Aucun		A165-☐☐M-2P		A165-☐☐A-2P

Note : 1. Pour indiquer la forme du bouton-poussoir, la première case références est remplacée par l'un des codes suivant : J : rectangulaire, A : carré ou T : rond. La seconde case est remplacée par le code couleur du bouton-poussoir.
2. Les modèles à boutons-poussoirs B (noirs) sont uniquement disponibles sans éclairage.

Boutons de sélection à pattes pour CI, IP65

Nombre de positions de commutation	Contacts	Méthode de réinitialisation.	Eclairage	Tension nominale	Modèle (voir note 1)	Code couleur pour bouton-poussoir
2 positions de commutation	SPDT	Manuel	DEL	24 V c.c.	A165W-☐2M☐-24D-1P	R (rouge), Y (jaune), G (vert), B (noir) (voir note 2)
			Aucun	---	A165S-☐2M-1P
		Automatique	DEL	24 V c.c.	A165W-☐2A☐-24D-1P	R (rouge), Y (jaune), G (vert), B (noir) (voir note 2)
			Aucun	---	A165S-☐2A-1P
	DPDT	Manuel	DEL	24 V c.c.	A165W-☐2M☐-24D-2P	R (rouge), Y (jaune), G (vert), B (noir) (voir note 2)
			Aucun	---	A165S-☐2M-2P
		Automatique	DEL	24 V c.c.	A165W-☐2A☐-24D-2P	R (rouge), Y (jaune), G (vert), B (noir) (voir note 2)
			Aucun	---	A165S-☐2A-2P

Note : 1. Pour indiquer la forme du bouton-poussoir, la première case références est remplacée par l'un des codes suivant : J : rectangulaire, A : carré ou T : rond. La seconde case est remplacée par le code couleur du bouton-poussoir.
2. Les modèles à boutons-poussoirs B (noirs) sont uniquement disponibles sans éclairage.

Sélecteurs à clé avec pattes pour CI

Nombre de positions de commutation	Contacts	Méthode de réinitialisation.	Sens de rotation pour le retrait de la clé	Modèle (voir remarque)
2 positions de commutation	SPDT	Manuel	Gauche	A165K-☐2ML-1P
			Droite	A165K-☐2MR-1P
			Gauche et droite	A165K-☐2M-1P
		Automatique	Gauche	A165K-☐2AL-1P
	DPDT	Manuel	Gauche	A165K-☐2ML-2P
			Droite	A165K-☐2MR-2P
			Gauche et droite	A165K-☐2M-2P
		Automatique	Gauche	A165K-☐2AL-2P

Note : Pour indiquer la forme du bouton-poussoir, la première case références est remplacée par l'un des codes suivant : J : rectangulaire, A : carré ou T : rond.

Caractéristiques techniques

■ Homologations

Agence	Normes	Fichier N°
UL, cUL (voir note)	UL508	E41515
---	EN60947-5-1	---

Note : cUL : CSA, C22.2 N° 14

■ Valeurs standard homologuées

UL, cUL (fichier n° E41515)

5 A à 125 V c.a., 3 A à 250 V c.a. (usage général)

3 A à 30 V c.c. (résistive)

EN60947-5-1 (Directive sur les basses tensions)

3 A à 250 V c.a. (AC12), 3 A à 30 V c.c. (DC12)

■ Valeurs nominales

Contacts

Charge résistive c.a.	Charge résistive c.c.
3 A à 250 V c.a.5 A à 125 V c.a.	3 A à 30 V c.c.

Charge minimale applicable : 1 mA à 5 V c.c.

Les valeurs nominales résultent de tests réalisés dans les conditions suivantes.

1. Charge : charge résistive
2. Conditions de montage : ni vibrations, ni chocs
3. Température : 20 ± 2 °C
4. Fréquence de commutation : 20 opérations/minute

DEL super brillante

Tension nominale	Courant nominal	Tension de fonctionnement	Résistance de limitation interne
5 V c.c.	30 mA (15 mA)	5 V c.c. ± 5 %	33 Ω (68 Ω)
12 V c.c.	15 mA	12 V c.c. ± 5 %	270 Ω (560 Ω)
24 V c.c.	10 mA	24 V c.c. ± 5 %	1600 Ω (2,000 Ω)

Note : Les valeurs entre parenthèses sont pour les modèles à boutons-poussoirs bleus.

Lampe à incandescence

Tension nominale	Courant nominal	Tension de fonctionnement
6 V c.a./V c.c.	60 mA	5 V c.a./V c.c.
14 V c.a./V c.c.	40 mA	12 V c.a./V c.c.
28 V c.a./V c.c.	24 mA	24 V c.a./V c.c.

■ Caractéristiques

Elément		Bouton-poussoir
Fréquence de commutation autorisée	Mécanique	Fonctionnement momentané : 120 opérations/minute max.Fonctionnement alterné : 60 opérations/minute max. (voir note 1)
	Electrique	20 opérations/minute max.
Résistance d'isolement		100 MΩ min. (à 500 V c.c.)
Rigidité diélectrique		1 000 V c.a., 50/60 Hz pendant une minute entre des bornes de même polarité2 000 V c.a., 50/60 Hz pendant une minute entre des bornes de polarité différente, mais aussi entre chaque borne et la terre1 000 V c.a., 50/60 Hz pendant une minute entre les bornes des lampes (voir note 2)
Résistance aux vibrations	Dysfonctionnement	Amplitude double de 10 à 55 Hz et 1,5 mm (dysfonctionnement endéans 1 ms)
Résistance aux chocs	Mécanique	500 m/s ^2
	Dysfonctionnement	150 m/s ^2 max. (dysfonctionnement endéans 1 ms)
Durabilité	Mécanique	Fonctionnement momentané : 2 000 000 opérations min.Fonctionnement alterné : 200 000 opérations min.
	Electrique	100 000 opérations minimum.
Catégorie de surtension		Classe II
PTI (résistance au courant de fuite)		175
Degré de contamination		3 (IEC947-5-1)
Température ambiante		Fonctionnement : - 10 °C à 55 °C (sans givrage ni condensation)Stockage : - 25 °C à 65 °C (sans givrage ni condensation)
Humidité ambiante		Fonctionnement : 35 à 85 %
Poids		Environ 10 g (pour un commutateur DPDT lumineux avec bornes à souder)

Note : 1. Les opérations de sélection et de réinitialisation constituent une même opération.
2. Avec DEL et lampe à incandescence non montées.

Conseils d'utilisation

Reportez-vous aux sections Informations techniques pour boutons-poussoirs (Cat. No. A143) et Conseils d'utilisation du A16.

AVERTISSEMENT

Ne câblez jamais le commutateur lorsqu'il est sous tension.

Ne touchez jamais des bornes sous tension.

L'utilisateur qui ne respecte pas ces avertissements risque de s'électrocuter.

■ Utilisation correcte

Montage

Avant le montage, l'extraction ou le câblage du commutateur, ou l'exécution de travaux de maintenance, vérifiez systématiquement que l'appareil est bien éteint.

Ne serrez pas l'écrou de montage plus qu'il n'est nécessaire, à l'aide d'outils tels que des pinces à bout pointu. Vous pourriez endommager l'écrou. Le couple de serrage est de 0,20 à 0,39 N·m.

Câblage

Les bornes couramment utilisées sont les bornes à souder et les bornes à raccordement rapide (n° 110).

Veillez à utiliser des câbles électriques d'une taille appropriée à la tension appliquée et au courant de passage (taille de conducteur comprise entre 0,5 et 0,75 mm²). Effectuez les soudures conformément aux conditions indiquées plus bas. Si les soudures ne sont pas correctes, les câbles d'alimentation se détachent et provoquent des courts-circuits.

1. Soudure manuelle : 30 W, pendant 5 s

2. Brasage au trempé : 240 °C, pendant 3 s

Après le soudage, attendez une minute avant d'exercer la moindre force externe sur la soudure.

Comme flux, utilisez de la résine liquide non-corrosive.

Vérifiez que le câble électrique est câblé de manière à ne pas toucher l'unité. Si le câble électrique touche l'unité, utilisez des câbles électriques présentant une résistance à la chaleur de 100 °C min.

Après le câblage du commutateur, maintenez une distance dans l'air et une distance de ligne de fuite appropriées.

Environnement de fonctionnement

Le modèle IP65 est conçu avec une classe de protection qui ne lui permet pas de résister aux dommages causés par des projections d'eau sur le panneau, provenant de toutes les directions.

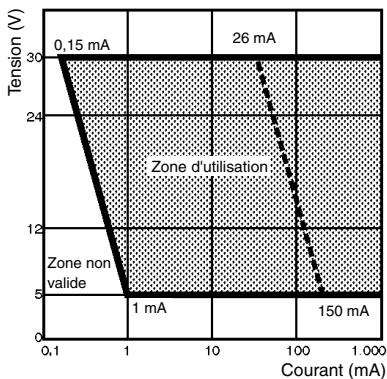

Utilisation de la micro-charge

Au besoin, insérez un circuit de protection des contacts pour empêcher la réduction de la durée de vie due à une usure extrême des contacts causée par des charges aux endroits où un courant d'appel apparaît à l'ouverture et à la fermeture du contact.

Le A16 autorise une charge standard (125 V à 5 A, 250 V à 3 A) et une micro-charge. Toutefois, lors de l'application d'une charge standard, vous ne pouvez pas utiliser la zone de micro-charge. Si vous utilisez la zone de micro-charge avec une charge standard, la surface du contact devient rugueuse, et l'ouverture et la fermeture du contact risquent de ne plus être fiables pour une micro-charge.

La charge minimale applicable est la nouvelle valeur de référence de niveau N. Cette valeur indique le niveau de référence de dysfonctionnement correspondant au niveau de fiabilité de 60 % (λ 60) (conforme à JIS C5003).

L'équation, 60 = 0,5 x 10^-4 /opérations indique que le taux de dysfonctionnement estimé est inférieur à 1/2 000 000 opérations pour un niveau de fiabilité de 60 %.

Autres

Le modèle IP65 étanche à l'huile utilise du caoutchouc NBR et est étanche aux huiles de coupe et de refroidissement classiques. Toutefois, le IP65 étanche à l'huile n'autorise pas l'utilisation de certaines huiles spéciales. Pour plus de détails à ce sujet, contactez votre revendeur OMRON.

Si la finition du panneau nécessite, par exemple, l'application d'un enduit, vérifiez que les dimensions du panneau après traitement répondent aux spécifications.

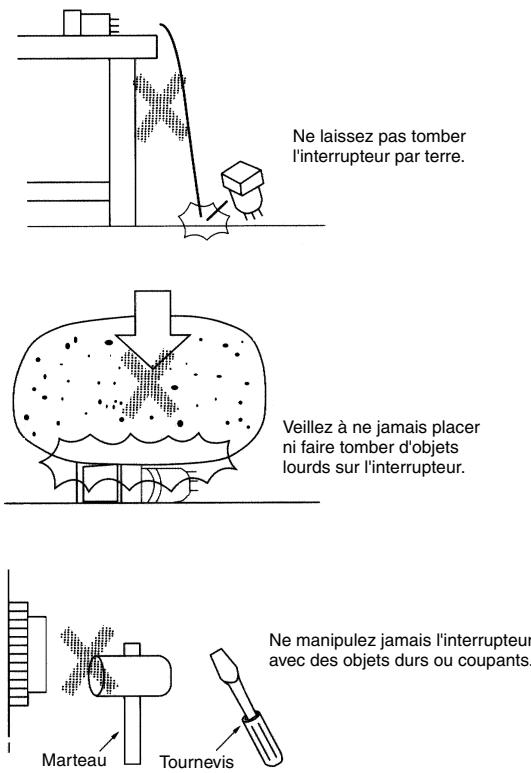

Ne soumettez pas le commutateur à des vibrations ou des chocs violents. Ils pourraient provoquer des dysfonctionnements et endommager le commutateur.

Veillez à ce qu'aucun objet pointu n'entre en contact avec les commutateurs en résine. Leur pointe risque d'endommager les commutateurs en éraflant l'extérieur des boutons-poussoirs, et de provoquer des dysfonctionnements.

Veillez à ne pas lancer ni faire tomber les commutateurs lorsque vous les manipulez.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Le produit étant sans cesse amélioré, ces spécifications peuvent être modifiées sans préavis.
