OR945-IP - Détecteur de mouvement OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT HD connecté
Marque	OPTEX
Modèle	OR945-IP
Dimensions (L x l x H)	130 x 130 x 30 mm
Poids	0,5 kg
Alimentation	Transformateur DC 5V / 2,5A
Consommation en fonctionnement	5 W max
Consommation en veille	Moins de 1 W
Tuner	DVB-T, bande 50.5 - 858 MHz, impédance 75 Ohms
Processeur	ARM Cortex-A9
Mémoire Flash	4 Go
Mémoire DDR	512 Mo
Version Android	2.3.4
Résolution vidéo maximale	1920 x 1080p
Connectique	1 entrée antenne IEC, 1 sortie antenne, 1 HDMI, 1 RJ45, 1 sortie audio coaxiale, 1 Jack audio/vidéo, 3 ports USB 2.0, 1 mini USB, 1 lecteur SD
Fonctions principales	Réception TNT HD, enregistrement sur USB, lecture multimédia (vidéo, photo, musique), accès Internet (Wi-Fi et Ethernet), Google Play, navigation Web, messagerie, partage réseau
Température d'utilisation	0°C à 40°C
Garantie	12 mois pièces et main-d'œuvre
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec, éviter détergents et solvants
Sécurité	Ne pas ouvrir le boîtier, risque de choc électrique. Protéger de l'humidité et de la poussière. Débrancher en cas d'orage.
Contenu de l'emballage	Décodeur, télécommande/clavier sans fil, transformateur, cordon Jack/RCA, 2 piles AAA, manuel

FOIRE AUX QUESTIONS - OR945-IP OPTEX

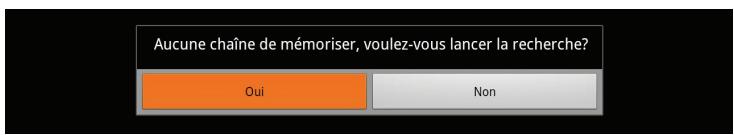

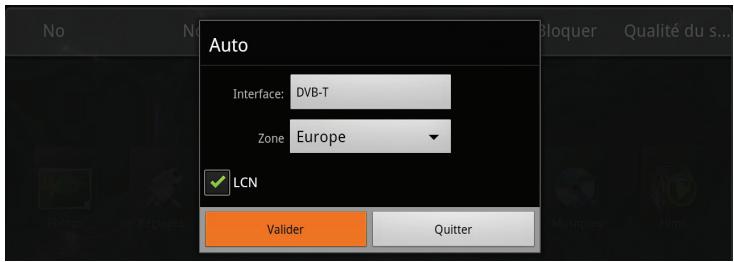

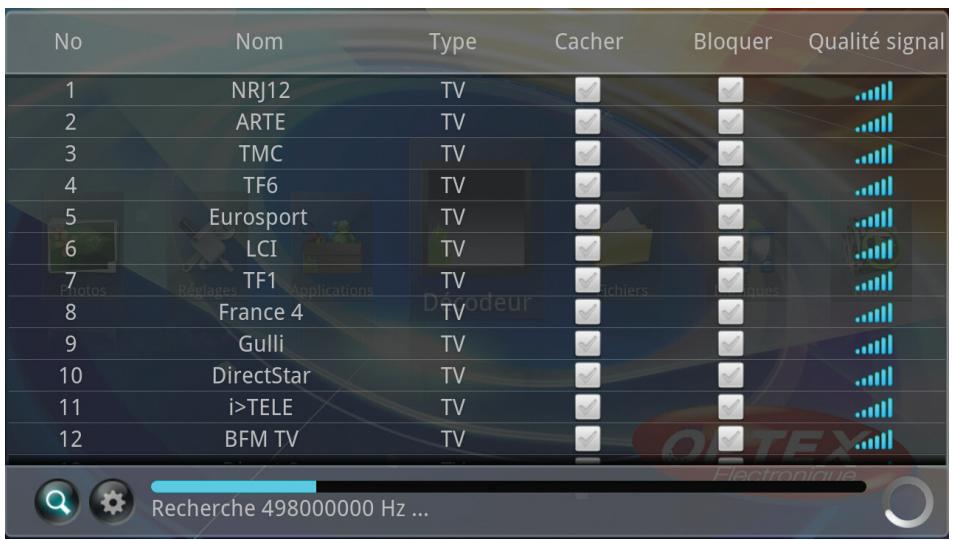

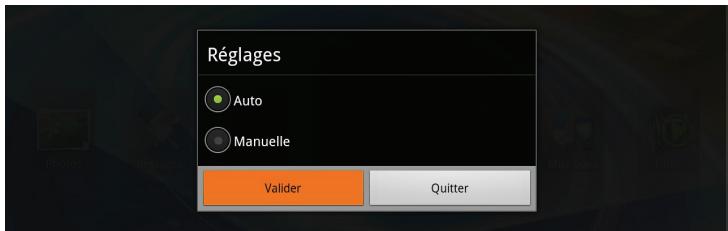

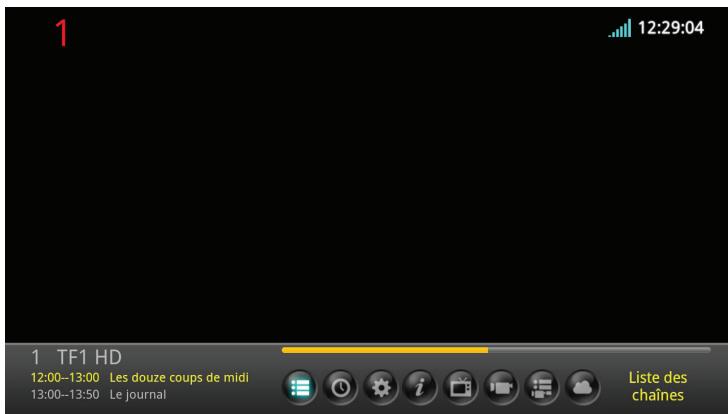

Comment effectuer la recherche des chaînes TNT ?

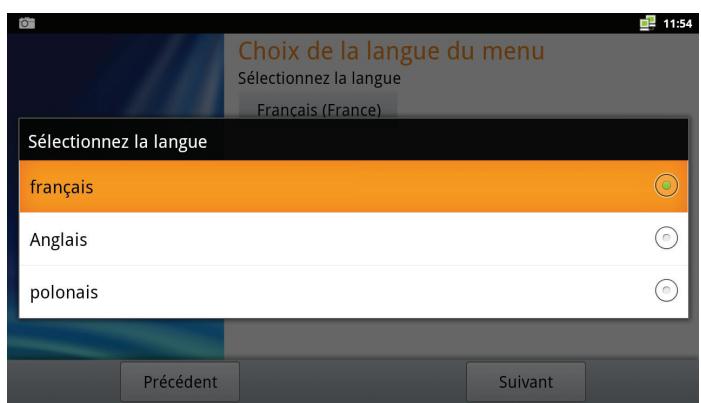

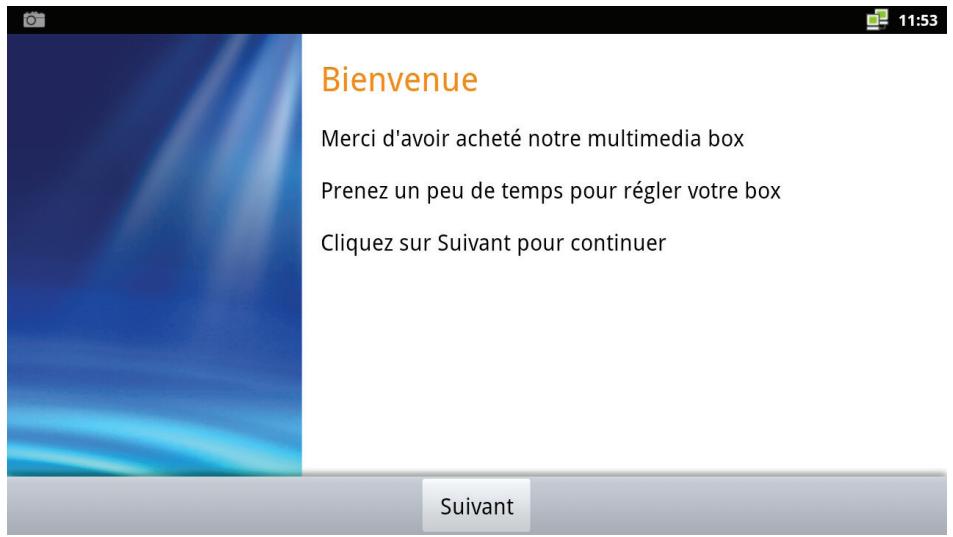

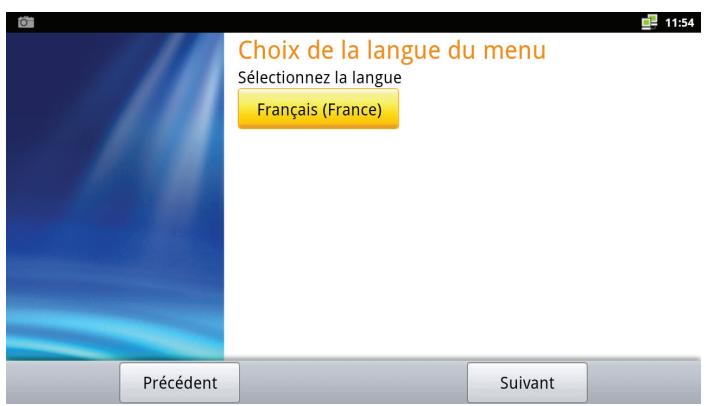

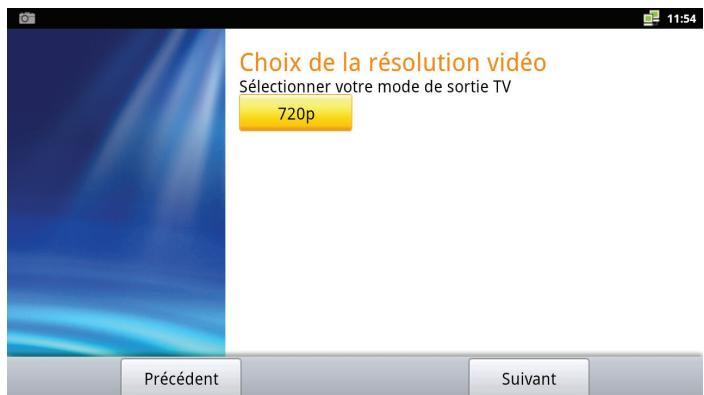

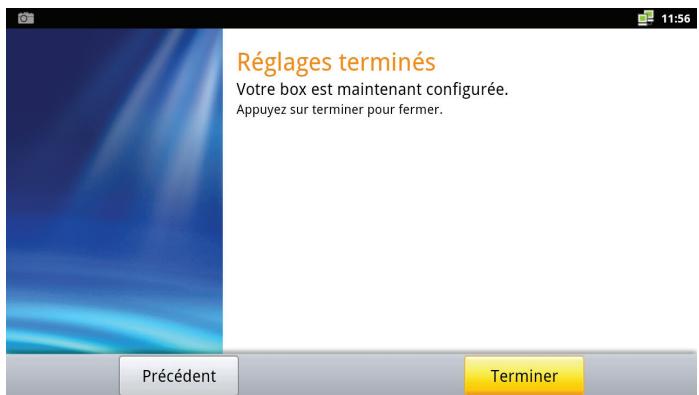

Lors du premier démarrage, suivez les étapes de configuration. Dans le menu Décodeur, sélectionnez Recherche des chaînes. Choisissez le type de recherche (Auto ou Manuel) puis validez. La recherche automatique détectera toutes les chaînes disponibles.

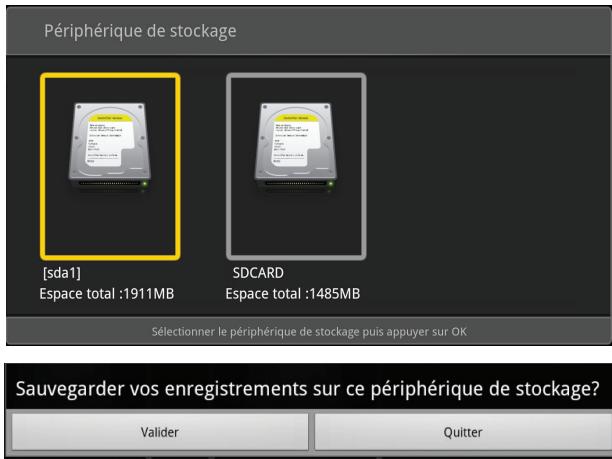

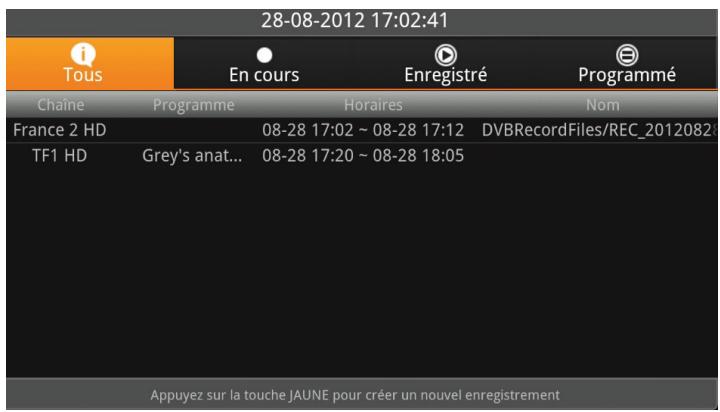

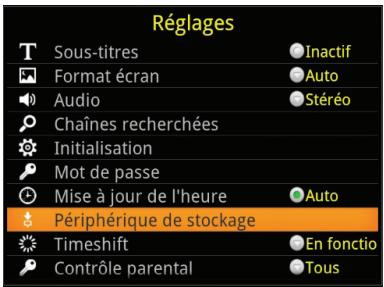

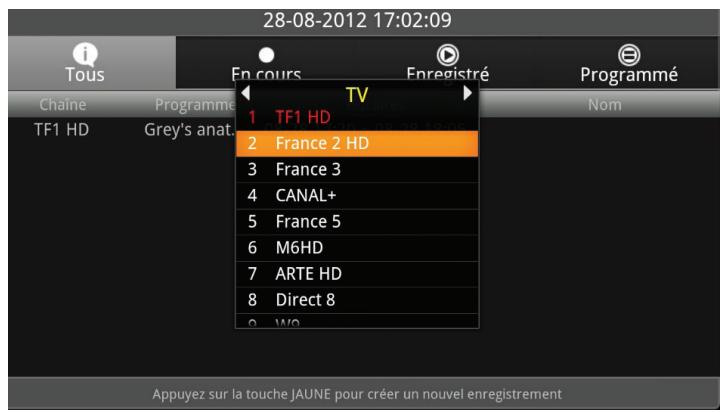

Comment enregistrer un programme sur une clé USB ?

Insérez une clé USB (non fournie). Pendant la visualisation d'une chaîne, appuyez sur la touche REC de la télécommande. L'enregistrement démarre immédiatement. Vous pouvez aussi programmer un enregistrement via le Guide des programmes (EPG).

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles : ouvrez le compartiment avant et remplacez les deux piles AAA si nécessaire. Assurez-vous que la télécommande est dirigée vers le capteur IR du décodeur et qu'aucun obstacle ne bloque le signal. Si le problème persiste, réinitialisez le décodeur en le débranchant électriquement.

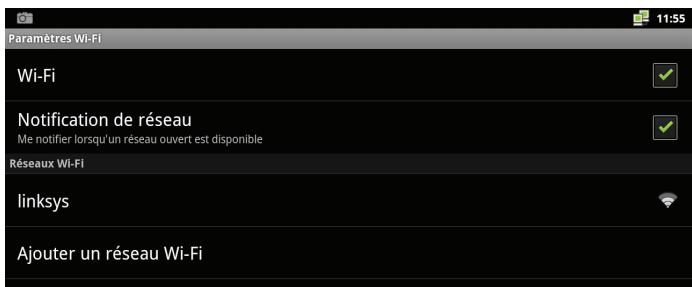

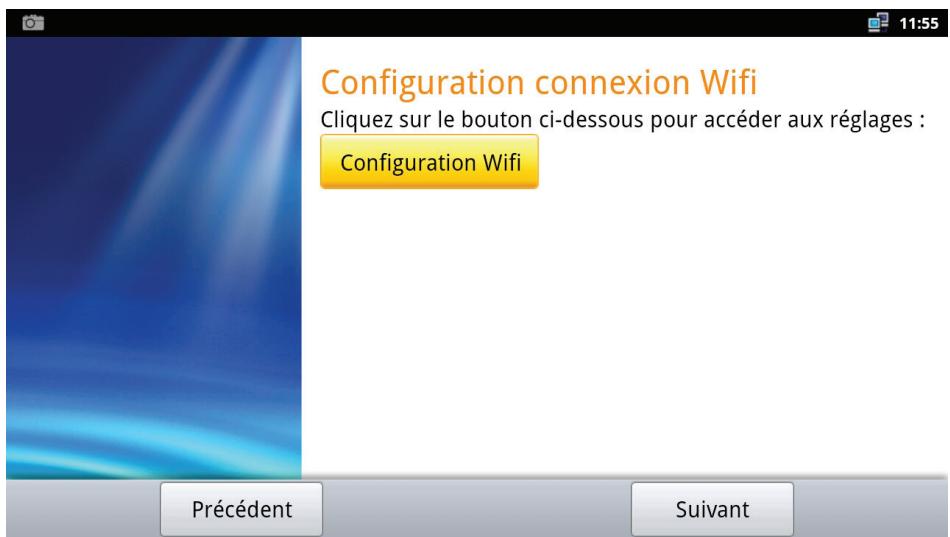

Comment connecter le décodeur à Internet en Wi-Fi ?

Depuis le menu Réglages, sélectionnez Wi-Fi. Activez le Wi-Fi et choisissez votre réseau dans la liste. Saisissez la clé de sécurité si nécessaire (WEP ou WPA). Validez pour établir la connexion. Vous pouvez aussi activer le point d'accès Wi-Fi pour partager la connexion Ethernet.

Comment mettre à jour le logiciel du décodeur ?

Téléchargez le fichier de mise à jour depuis le site www.optex.fr sur une clé USB. Insérez la clé dans le décodeur, puis lancez l'application Mise à jour dans le menu Applications. Sélectionnez le fichier et confirmez. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si l'écran affiche 'Pas de signal' ?

Vérifiez les connexions du câble coaxial entre l'antenne et le décodeur. Assurez-vous que l'antenne est correctement orientée. Si vous utilisez une antenne intérieure, activez la fonction Alimentation 5 Volts dans le menu Décodeur (Réglages). Vérifiez aussi que la chaîne n'a pas changé de fréquence.

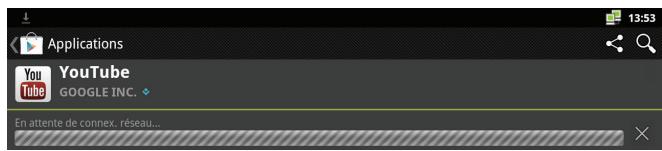

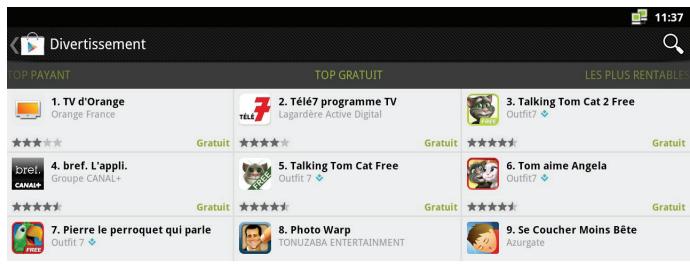

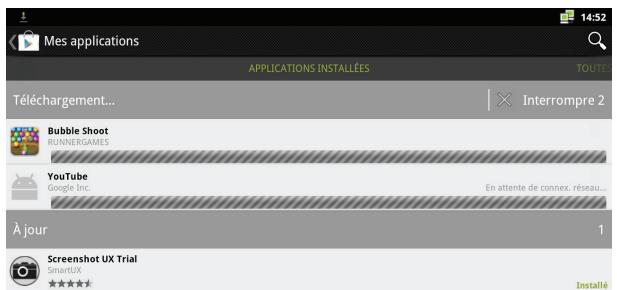

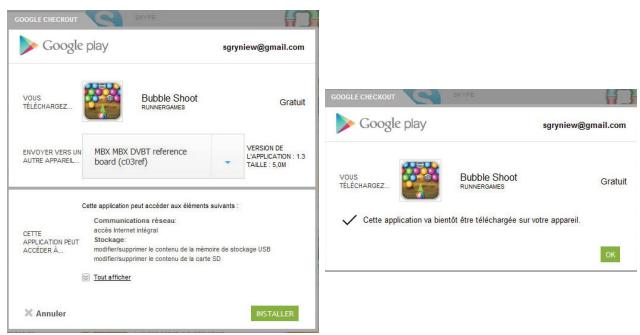

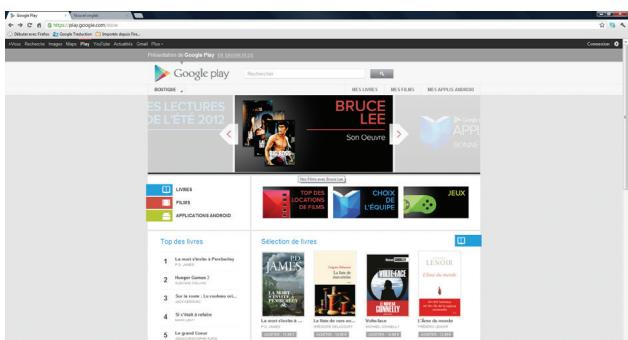

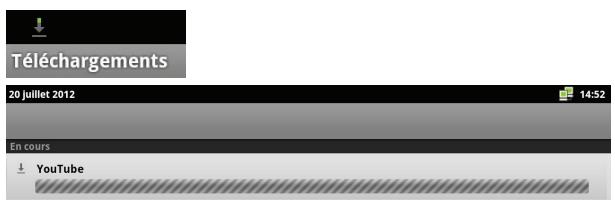

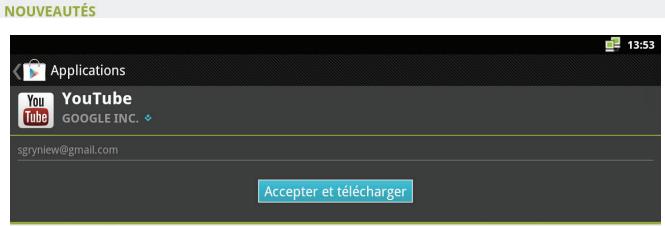

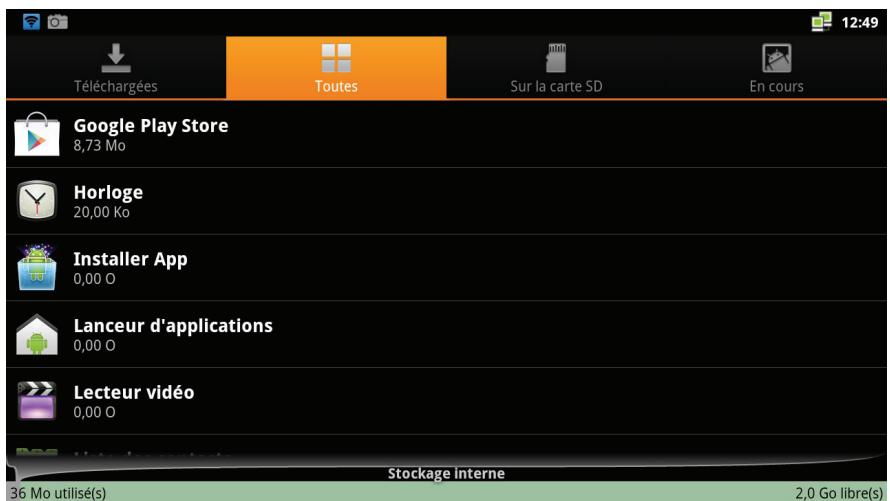

Comment installer des applications depuis Google Play ?

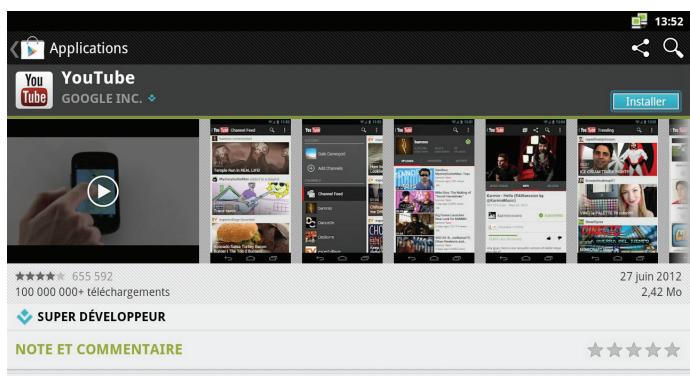

Assurez-vous d'avoir un compte Gmail. Dans le menu Applications, ouvrez Play Store. Connectez-vous avec votre compte Google. Parcourez les applications, sélectionnez celle souhaitée et cliquez sur Installer. Acceptez les autorisations pour lancer le téléchargement et l'installation.

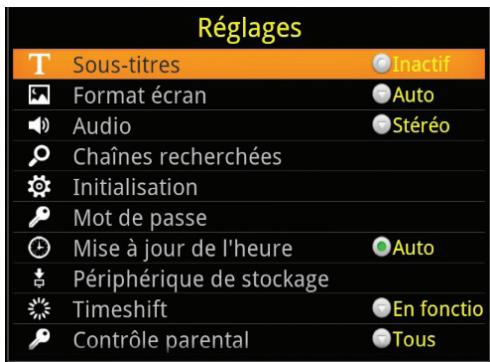

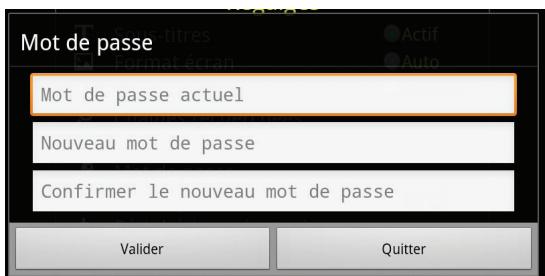

Comment configurer le contrôle parental ?

Depuis le menu Décodeur, appuyez sur OK pour afficher la barre d'options, sélectionnez l'icône Réglages. Choisissez Contrôle parental et définissez un âge de restriction. Le mot de passe par défaut est 1234. Vous pouvez aussi bloquer des chaînes spécifiques via Gestion des chaînes.

Comment utiliser la fonction Timeshift (enregistrement différé) ?

Pendant la visualisation d'une chaîne, appuyez sur la touche Play/Pause de la télécommande. La diffusion est mise en pause et l'enregistrement en cours démarre. Pour reprendre la lecture, appuyez à nouveau sur Play/Pause. Utilisez les touches d'avance/retour rapide pour naviguer.

Que faire en cas de message 'surcharge alimentation tuner' ?

Ce message apparaît si la fonction Alimentation 5 Volts est activée alors que l'antenne n'en a pas besoin. Désactivez cette option dans le menu Décodeur (Réglages). Vérifiez aussi les connexions coaxiales pour éviter les courts-circuits.

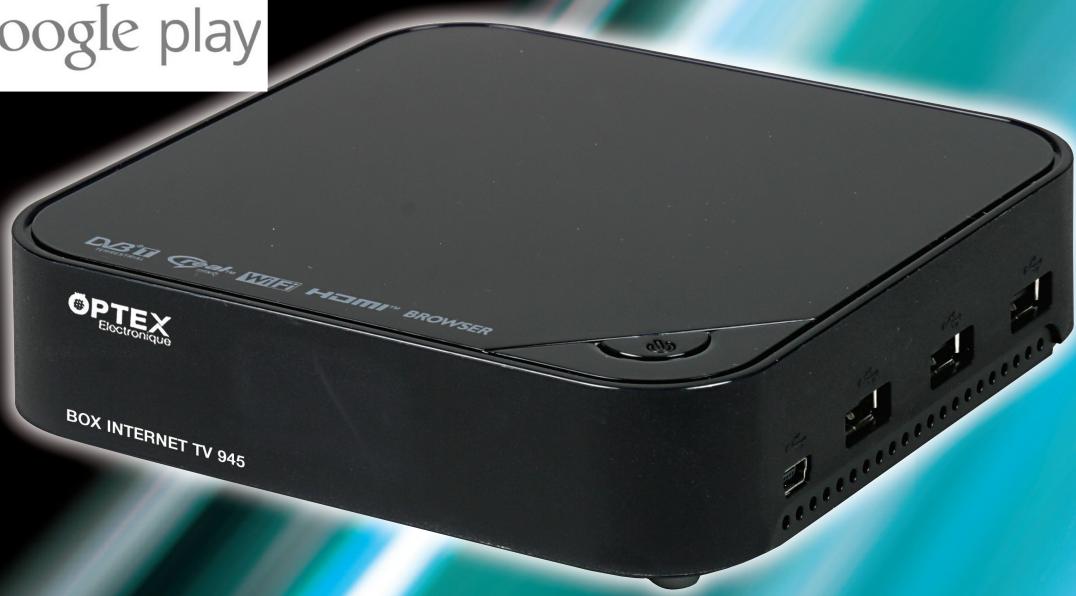

MODE D'EMPLOI OR945-IP OPTEX

ORT0945-IP

Décodeur TNT Haute Définition connecté

• Télécommande/Clavier sans fil

DécodeurTV

Flash Player

3 x USB 2.0

1 x mini USB

WIFI intégré

RJ45

Lecteur SD

Google play

OPTEX

Electronique

Prenez le temps de lire ce manuel utilisateur avant d'utiliser ce décodeur numérique terrestre HD connecté. Ce manuel contient des informations importantes concernant le fonctionnement de votre décodeur.

Recyclage deVote ancien apparil Votrecarail est conqu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés. Si un produit ou son emballage présente ce symbole avec une poubelle sur roues barrée d'une croix, ceci signifie qu'il tombe sous le coup de la Direc- tive CE 2002/96/CE. Veuillez vous informer auprès de votre commune sur le système de tri sélectif mis en place pour les apparils électriques et électroniques. Veuillez respecter les prescriptions en vigueur et ne jetez pas vos apparils hors d'utilisation à la poubelle. La mise au rebut de votre ancien apparil dans le respect de ces prescriptions contribue à prévenir les conséquences nég- tives potentielles pour l'environnement et la santé. Les piles ne doivent pas été jetées à la poubelle avec vos déchets menagers. Remettez-les à un point de collecte de piles usagées.

Le symbole « Recyclage de matériaux » qui figure sur le carton d'emballage et sur le mode d'emploi signale que ces composants peuvent être recyclés. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux.

Le symbole « Recyclage de matériaux » qui figure sur les éléments d'embal- lage en matière plastique signale que ces composants sont recyclables. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux. Ce symbole figurant sur l'emballage en carton signifie que l'entreprise qui a mis ce produit sur le marché participé financièrement à la collecte sélective des emballages.

Sommaire

A. IMPORTANT 2 B. GARANTIE 4 C. BIEN COMMENCER 4 D. DESCRIPTION E. CONNEXION DU DECODEUR 9 F. PREMIER DEMARRAGE 11 G. DESCRIPTIONS DES MENUS 15

I. decodeur TNT 15

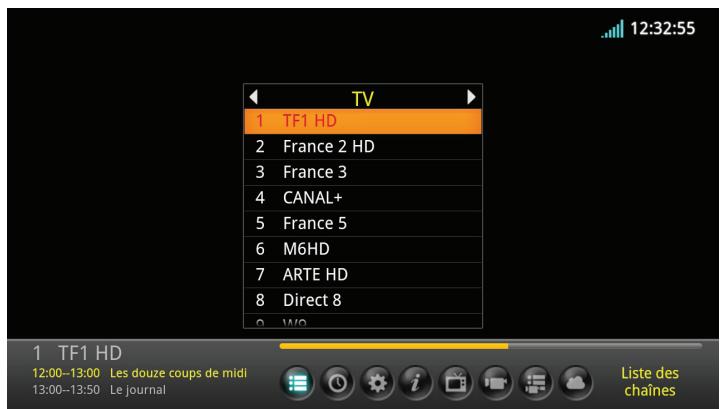

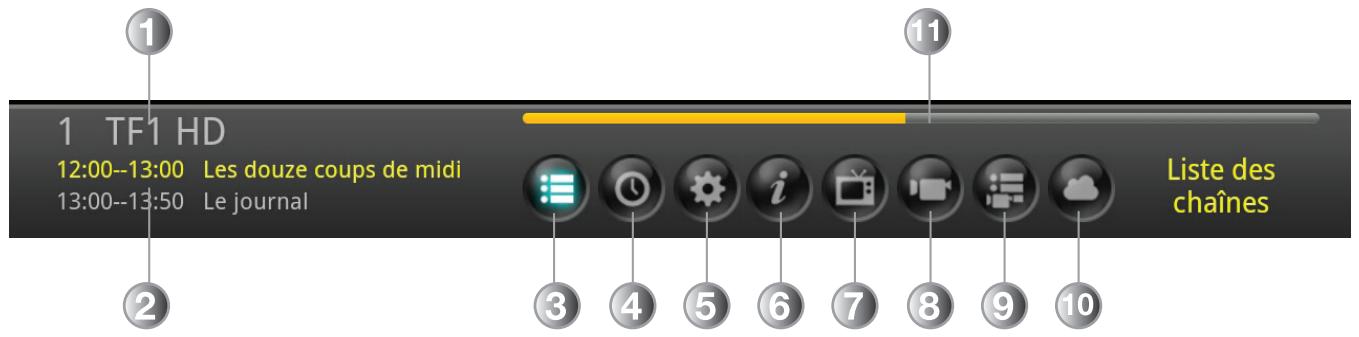

I.1) Gestion des options 15 I.1. a) Affichage de la liste des chaînes 16 I.1. b) Guide des programmes (EPG) 16 I.1. c) Réglages 17 I.1. d) Gestion des chaînes 18 I.1. e) Timeshift 18 I.1. f) Liste des Timers 19 I.1. g) Gestion des enregistrements 19 I.1. h) Masquer 21 I.2) Comment enregistrer un programme? 21 I.2. a) Sélection de votre périphérique de stockage 21 I.2. b) Enregistrer un programme 21

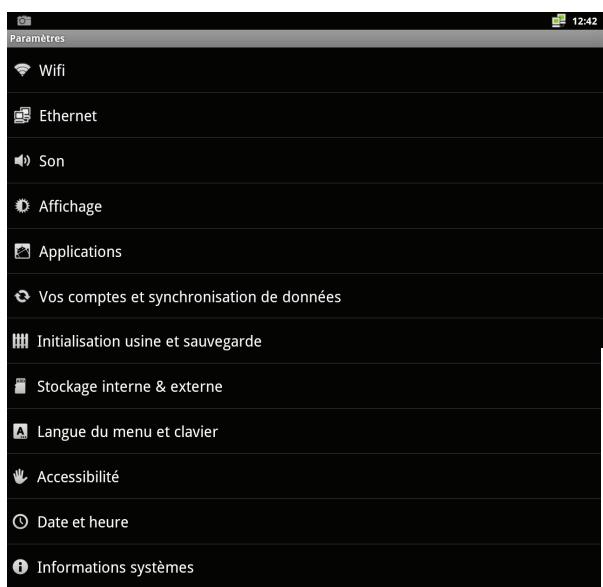

II. REGLAGES 22

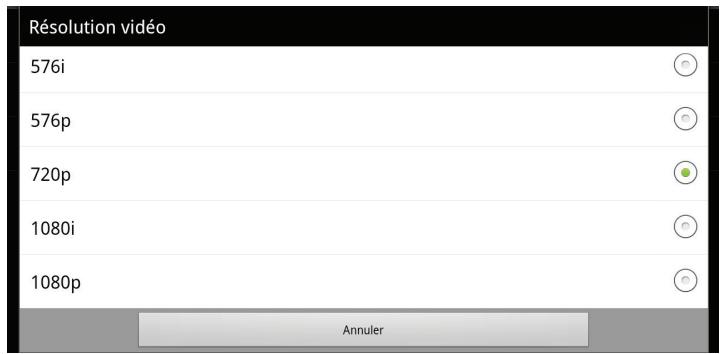

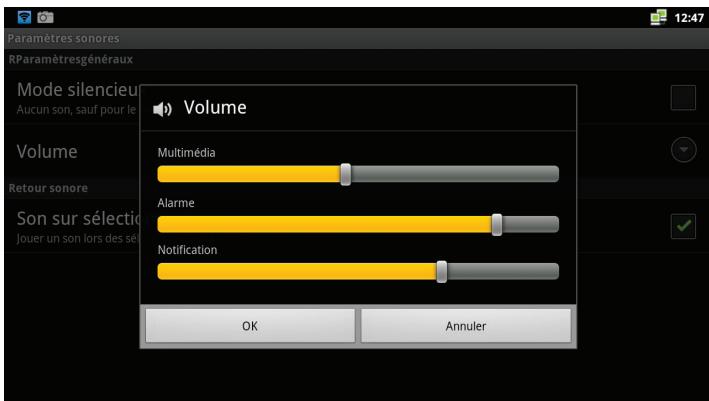

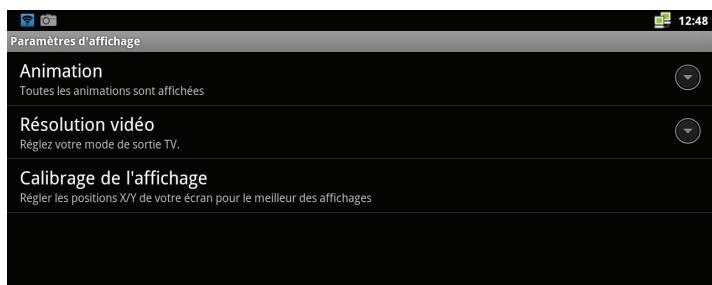

II.1) Wi-Fi 23 II.2) Ethernet 23 II.3) Son 23 II.4) Affichage 23 II.5) Application 24 II.6) Vos comptes et synchronisation de données 26 II.7) Initialisation usine et sauvegarde 27 II.8) Stockage 27 II.9) Langue et Clavier 28 II.10) Accessibilité 28 II.11) Date et Heure 28 II.12) Informations 29

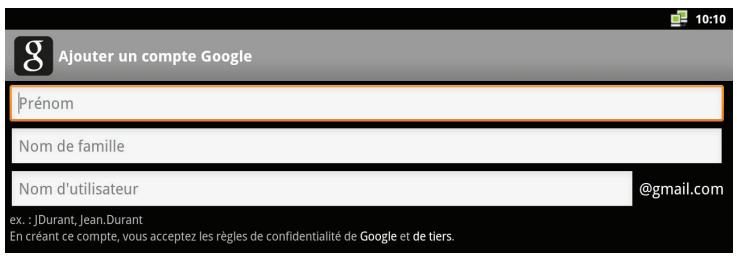

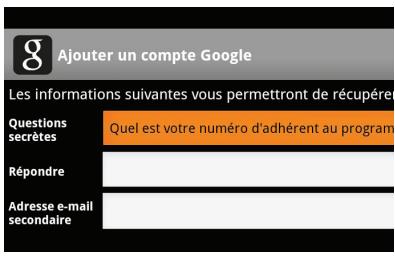

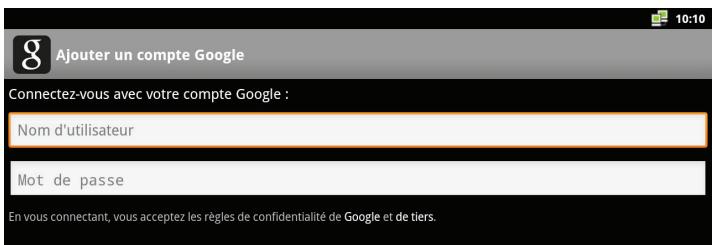

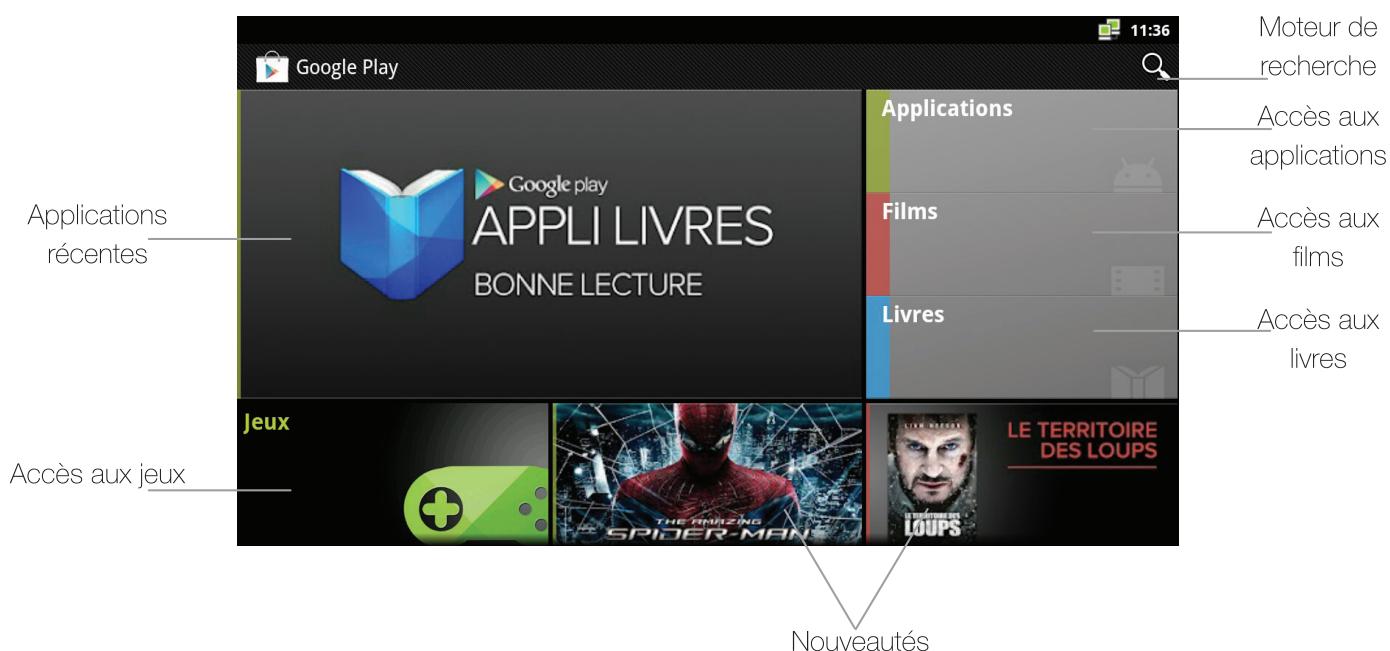

III.1) Création ou connexion à votre compte 30 III.2) Boutique Google Play 31 III.2. a) Installer et télécharger une application 32 III.2. b) Télécharger une application sur Google Play 32

III.2. c) Supprimer une application 33 III.3) Applications importantes 33 III.3. a) Mise à jour 33 III.3. b) Téléchargements 34 III.3. c) E-mails 34 III.3. d) Agenda 34 III.3. e) Installeur 35 III.3. f) Site Web 35 III.3. g) Réseau 35

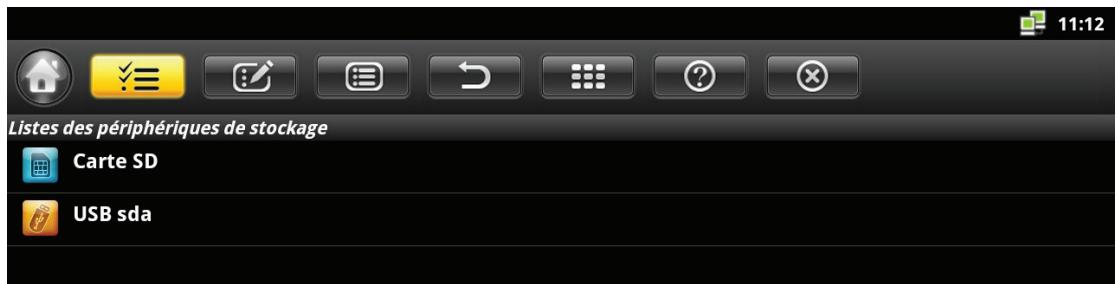

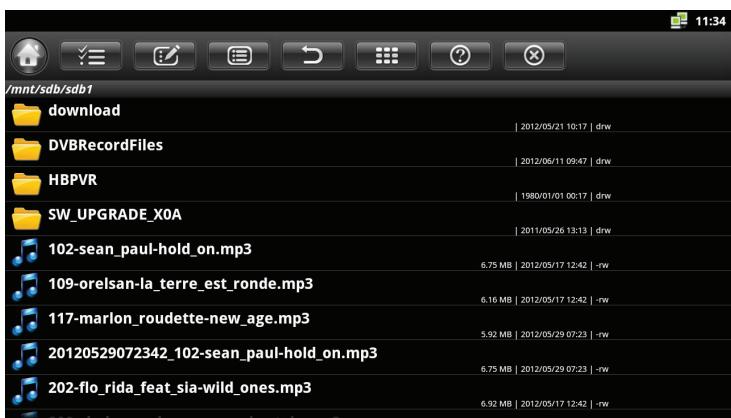

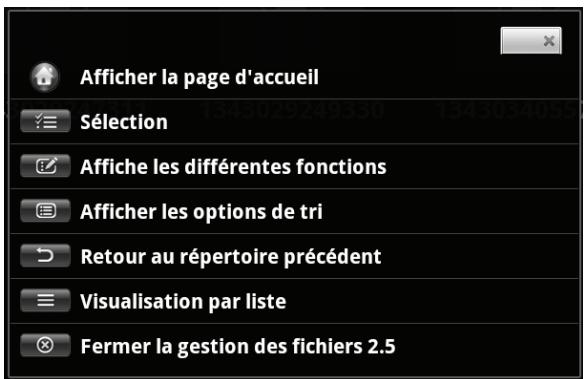

IV. fichiers 37

IV.1) Fonctions 37 IV.2) Affichage des fichiers 37 IV.3) Options/actions des fichiers 37

V. musiques 38

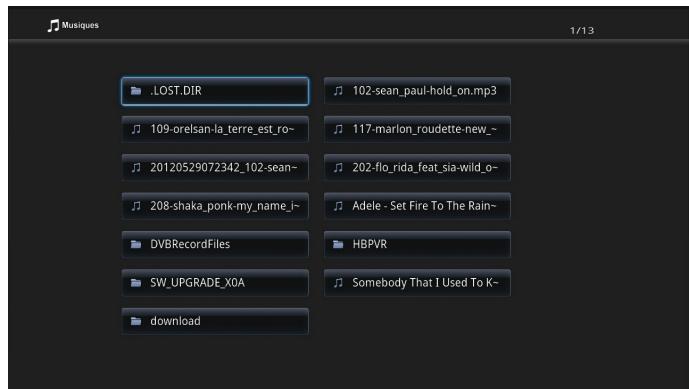

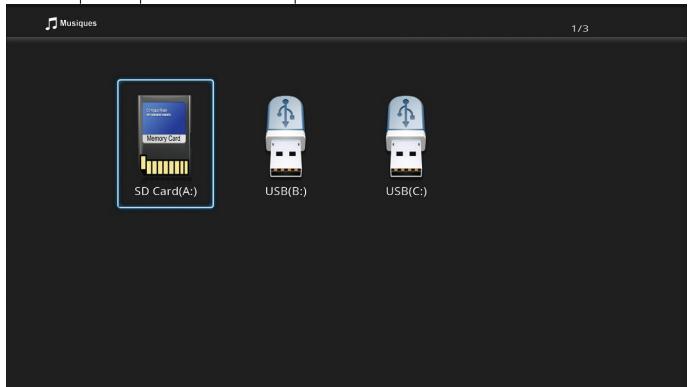

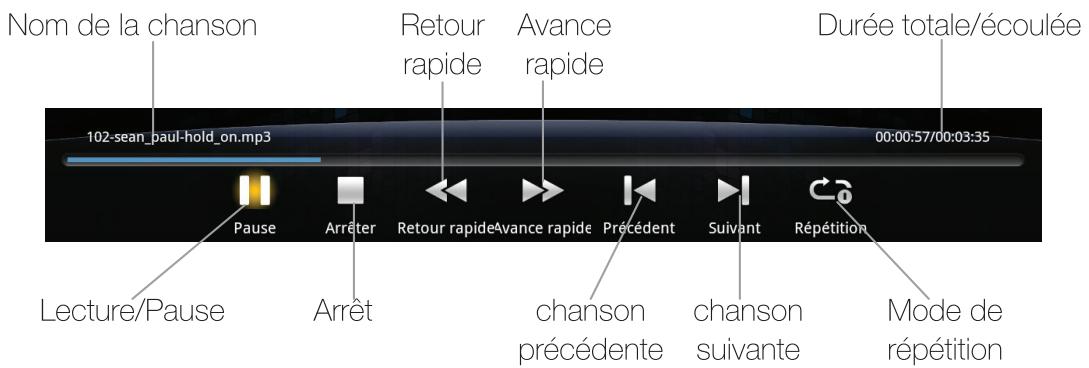

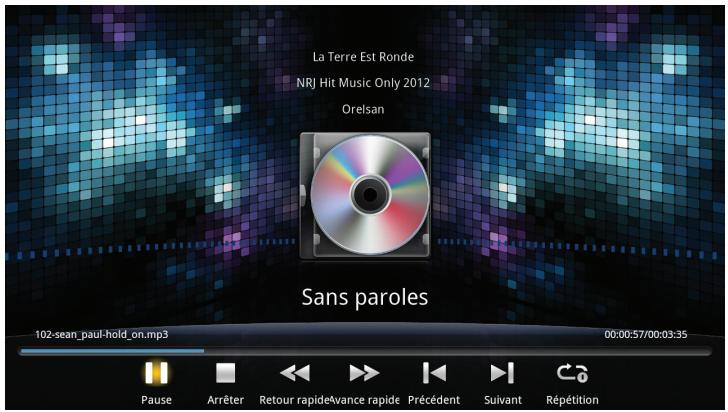

V.3. a) Écouter une musique 38

VI. FILMS 39

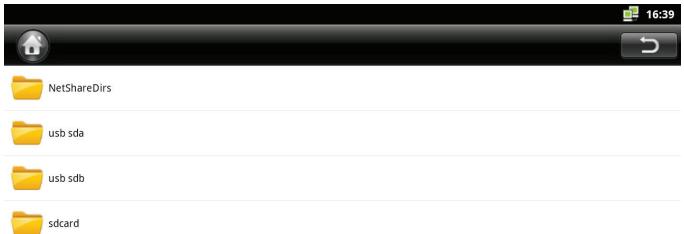

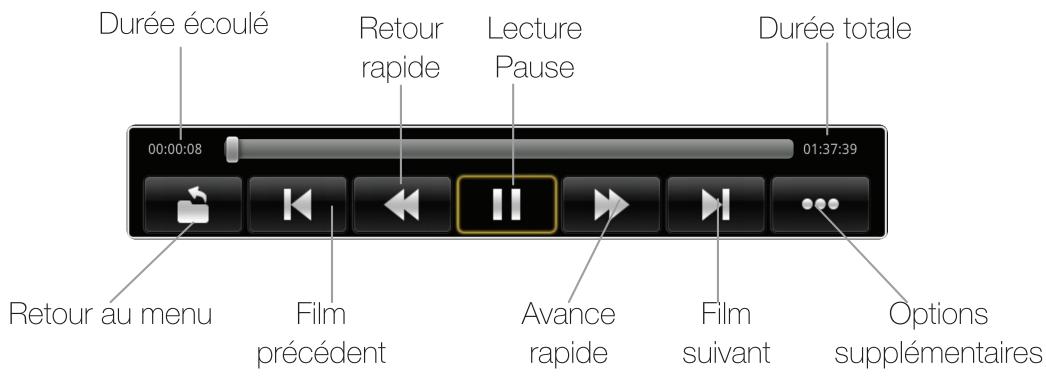

VI.3. a) Visionnez une vidéo 39

VII. PHOTOS 40

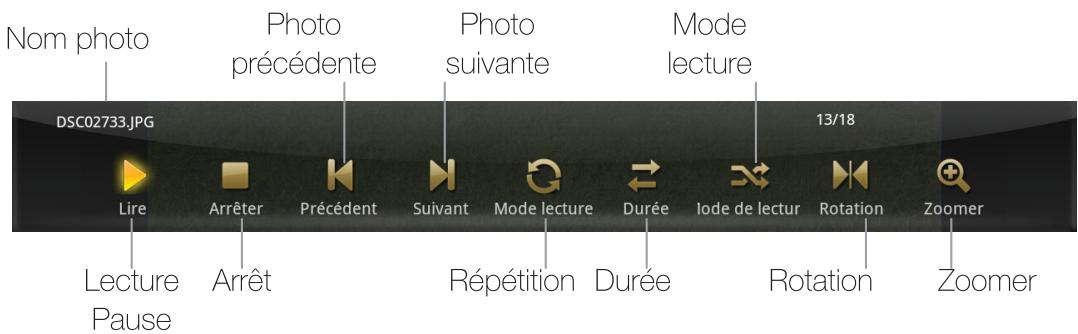

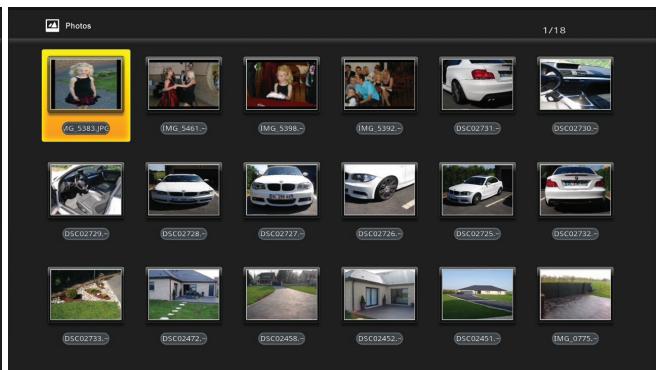

VII.3.a) Visionner vos photos 40

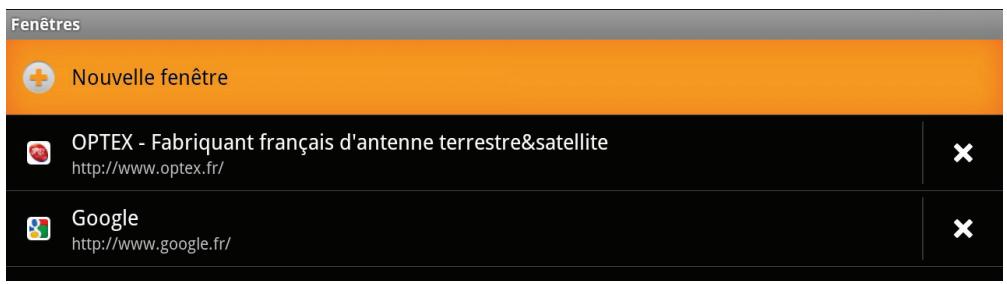

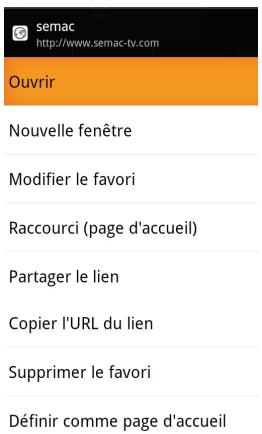

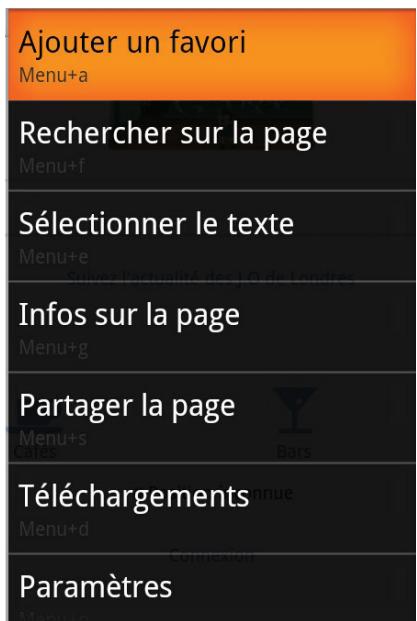

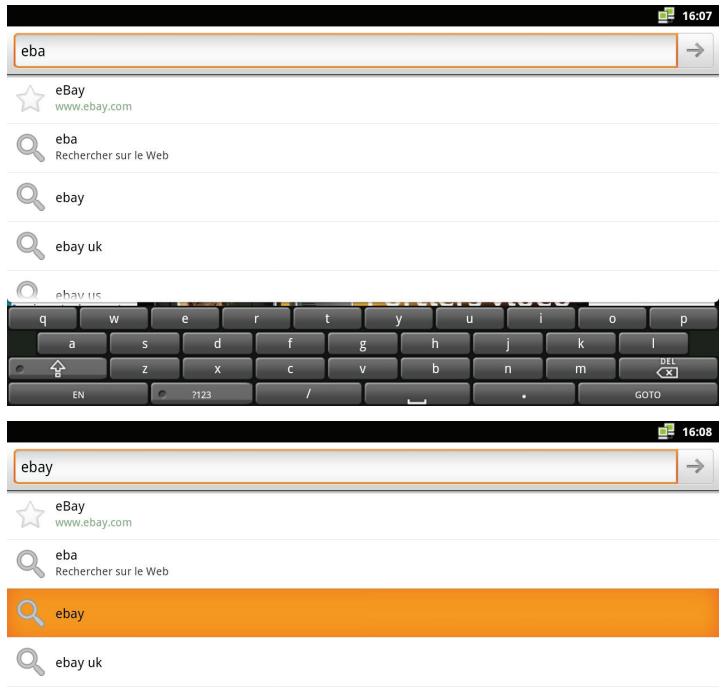

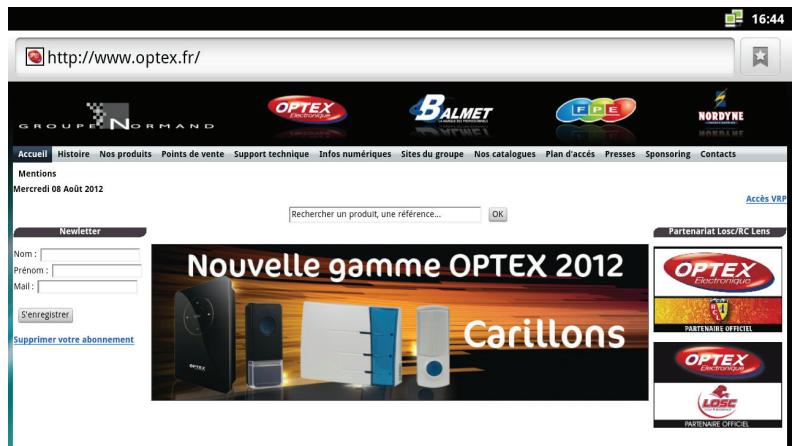

VIII.1) Surfez sur internet 41 VIII.2) Options du navigateur 42 VIII.2. a) Les options en détail 42 VIII.2. b) Modifications des favoris 42 VIII.2. c) Recherche sur internet 44 VIII.2. d) Enregistrement d'éléments 44

XI. Annexes 47

XI.1) Lexique 47

En cas de problème ou de question technique, vous pouvez contacter notre hotline au numéro indigo ci-contre :

N°Indigo 0825056260

0.15 E TTC/MN

OU sur notre site www.optex.fr

Avant tout appel, vérifie d'avoir respecté les instructions fournies et munissez-vous de la référence commerciale du produit, numéro de série ou code-barres. Gardez l'emballage d'origine en bon état au cas où vous devriez rendre l'appareil.

En cas de dysfonctionnement, notre SAV vous indiquera la procédure à suivre :

a) Le matériel neuf est garanti (pièces et main d'œuvre) par OPTEX, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande etc) : 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. b) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par OPTEX jusqu'à la minute de ces deux dates :

expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention OPTEX. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination.

c) Pendant cette période de garantie de 12 mois, le décodeur défectueux sera réparé gratuitement. Le client devra néanmoins se rapprocher de son lieu d'achat afin de nous retourner le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) dans notre centre SAV.

Au titre de cette garantie, votre matériel sera réparé ou échangé et renvoyé à la charge d'OPTEX à l'adresse de votre revendeur.

Aucun matériel de rechange ne sera fourni pendant le début de réparation.

d) Avant d'expédier votre matériel dans notre SAV, n'oubliez pas de :

• Indiquez à votre revendeur toutes vos coordonnées (nom, adresse, et numéro de téléphone), assurez-vous que tous les accessoires sont inclus avec le matériel dans son emballage d'origine,
• Joignez également une copie de la preuve d'achat de votre matériel.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil.

C.1) sécurité

L'utilisation du décodeur de réception est sujette à des règles de sécurité visant à protégérer les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre décodeur de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmement chaudes ou froides. Placez le décodeur de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du décodeur de réception. En cas d'orage, il est conseillé de débrancher la prise d'antenne et la prise d'alimentation. Même si le décodeur de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• de placer le décodeur de réception dans un endroit sec et aéré.
• de le protéger de l'humidité : mettez le décodeur de réception à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans le décodeur de réception ou le bloc secteur, débranchez-les par la prise secteur et prévenez votre revendeur.
• d’éviter les chocs violents : n’utilisez jamais le décodeur de réception s’il est endommagé.

Placez toujours votre décodeur de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvrez jamais le décodeur de réception! Il existe un risque de choc électrique. Toute intervention eventuelle doit être effectuée par un personnel qualifié.

Raccordez le appareil sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). par précaution, en cas de danger, la prise secteur sert de dispositif de sectionnement de l'alimentation 230V. elle doit être aisément accessible.

• de débrancher le décodeur de réception par la prise secteur avant mise en place ou modification des branchements aux autres appareils (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du décodeur de réception.
• de nettoyer le dé er de détergents ou d'additifs chimiques.
• De ne rien poser sur le décodeur de réception (ce qui nuirait à une bonne aération) : Les fentes d’aération situées sur le boîtier protègent votre décodeur de réception de la surchauffe.

Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le décodeur de réception dans un compartiment, veillez à laisser un espace d’au minimum 10 cm de chaque côté et de 20 cm à l’avant et à l’arrière du décodeur de réception.

• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants.

Ne laissez donc pas la télécommande sans surveillance.

Marquage ce

OPTEX certifie que son décodeur ORT 0945-IP est bien conforme à la norme EN60065 ainsi qu'aux directives françaises européennes 2004/108/CE et 2006/95/CE.

C.1. a) précautions d'emploi

Interférences : ne placez pas le décodeur de réception à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du décodeur et provoquer une perturbation de l'image et du son.

C.1. b) réception terrestre

Si votre installation est ancienne, votre antenne et vos cablages risquent de ne pas convenir à une réception et diffusion numérique de qualité. Nous vous conseillons de prendre contact avec un professionnel antenniste afin qu'il vous fasse un bilan.

La préparation de l'environnement est une préoccupation essentielle d'OPTEX.

OPTEX a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

C.2. a) l'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

C.2. b) les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

C.2. c) le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. À ce titre, la réglementation européenne vous demande de participer à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Connectique

• 1 tuner terrestre (1 entrée et 1 sortie 9,52 mm)
• 1 connexion HDMI
• 1 connexion RJ45 (10/100M)
• 1 sortie audio S/PDIF de type coaxiale
• 3 port USB2.0 (Lecture/Enregistrement/mise à jour)
• 1 mini port USB
• 1 sortie audio/vidéo en connectique Jack
• 1 lecteur de carte SD

Tuner

• Capacité de plus de 1000 chaînes
• Affichage du menu en plusieurs langues
• Recherche automatique et manuelle des canaux
• Sous-titrage
• Fonction LCN (Classement automatique des chaînes)

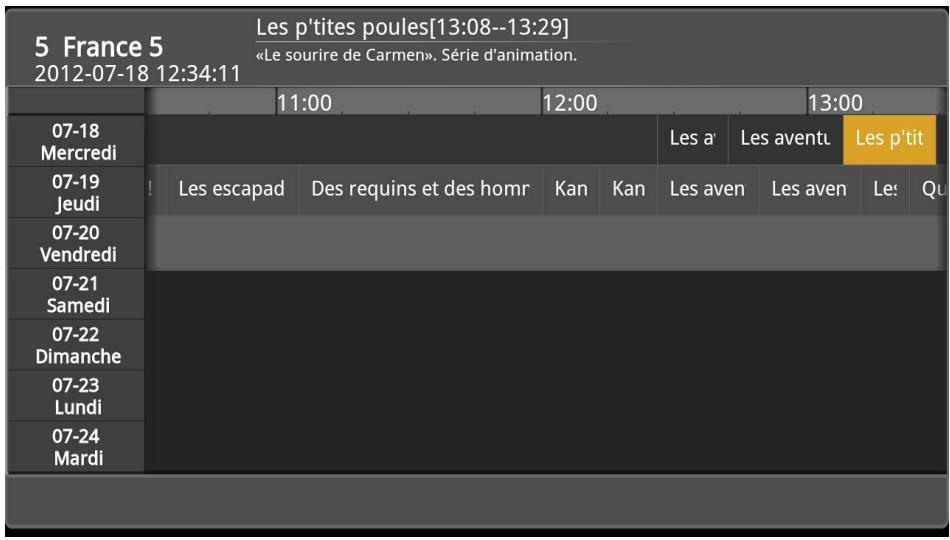

• EPG (Guide Électronique des Programmes)
• Verrouillage parental
• Liste favorite
• Fonction alimentation 5Volts pour ANTENNE VIA LE CABLE COXIAL

• Navigation sur internet avec le clavier sans fil
• Visualisation de tous vos fichiers multimédia (vidéos, photos et musiques) stockés sur support USB. (Non fourni)

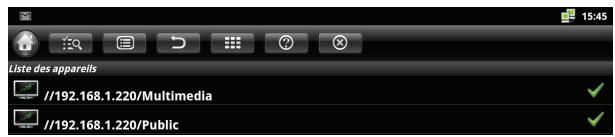

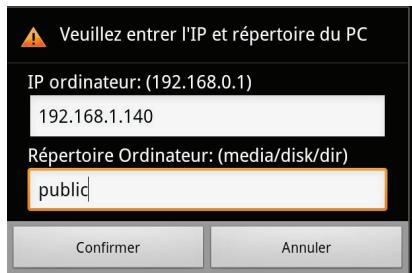

• Accès aux fichiers partagés sur vos ordinateurs
• Téléchargement et installation d'applications via Google Play (gratuites ou payantes)
• Jouer/télécharger des jeux en ligne
• Consultation/Envoi de mails directement sur votre téléviseur

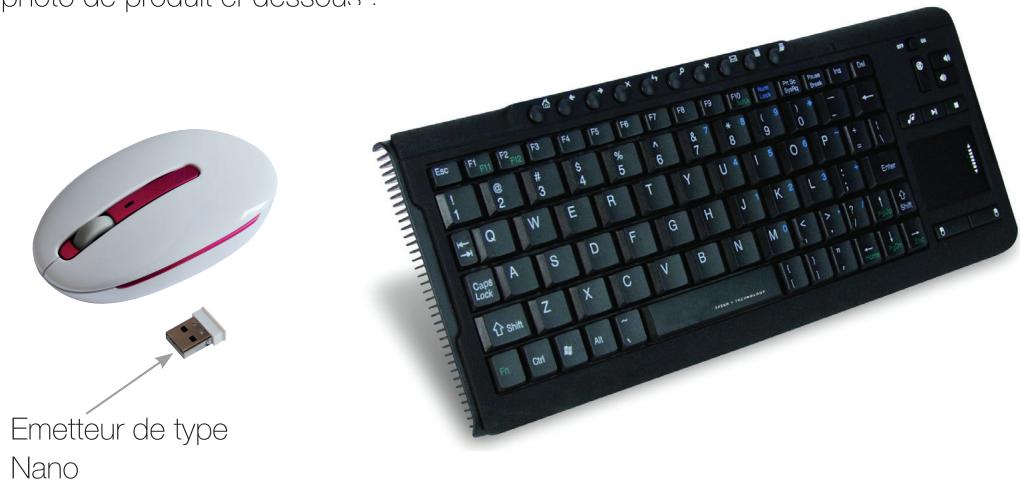

• Connexion possible d'un clavier/souris sans fil (Non fourni, en option).

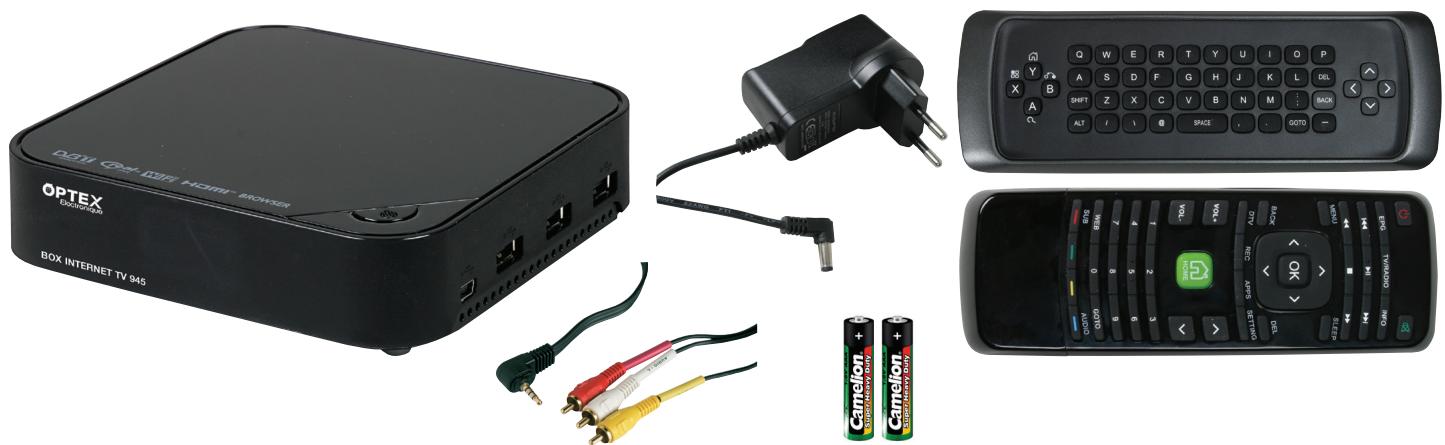

C.4) au déballage de votre décembre

Voutrouverez :

Le décodeur TNT HD connecté - Ce manuel d'utilisation - La télécommande/clavier sans fil

Le boîtier est livré sans support USB, sans cordon coaxial, sans cordon audio coaxial, sans cordon HDMI.

• 1 transformateur d'alimentation
• 1 cordon Jack/RCA
• 2 piles 1,5V

D.1) La connectique

1. IR : Cellule infra-rouge pour le transfert des informations avec la télécommande.
2. Bouton power : Permet d’allumer ou de mettre en veille le boîtier. (Rouge : mode veille ; Vert : en fonctionnement)
3. Port mini USB : Permet la connexion de support multimédia
4. 3 ports USB2.0 : Connexion de vos supports USB (clé ou disque dur non fourmits)
5. RF IN : Entrée du tuner TNT. Connectez votre câble d'arrivée d'antenne.
6. RF OUT : Sortie du tuner TNT. Connectez un câble coaxial sur l'entrée tuner de votre téléviseur (Non fourni)
7. Connecteur HDMI : Connectez le décodeur à votre téléviseur avec un cordon HDMI (Non fourni)
8. Connecteur RJ45 : Permet de connecter votre boîtier à votre réseau ADSL.
9. Connecteur coaxial : Permet de connecter votre boîtier à un équipement audio. (Ex : Amplificateur home cinema)
10. Connecteur alimentation : Connectez le transformateur d'alimentation dans une prise secteur.
11. Connecteur Jack audio/video : Permet de connecter un cordon audio/video de type Jack/3RCA
12. Lecteur de carte SD : Permet d'insérer des cartes de type SD/MMC et MS

D.2) La télécommande

Télécommande

Touches

1	TV/RADIO	- Basculer entre les chaînes et radios
2	STANDBY	- Allume ou éteint le décodeur
3	EPG	- Affiche les donnéesés EPG (Guide des programmes)
4	I ▪ ▪	- Sélectionne le fjichier précédent
5	■ (STOP)	- Arrête la lecture d'un film ou d'un enregistrement
6	▲ ▲	- Retour arrêtè lors de la lecture
7	MENU	- Affiche le menu principal ou returne au menu précédent
8	OK	- Affiche la liste des chaînes ou valide le choix effec-tué dans le menu
9	BACK	- Permet de revenir au menu précédent ou de quitter l'application en cours.
10	DTV	- Accès directement aux chaînes TNT
11	Enregistrer	- Enregistrtre la châîne sélectionnée
12	VOL+/VOL-	- Augmente ou diminuè le volume
13	HOME	- Permet l'accès au menu du boîtier
14	WEB	- Accès directement au navigateur WEB
15	SUBTITLE TTX AUDIO	- Affiche les sous-titres si disponible - Affiche le Telexte si disponible - Affiche les pistes audio disponibles
16	GOTO	- Accès à un endroit précis d'un enregistrement/Film
17	Numérique 1 à 9	- Sélection directe d'une châîne TV ou radio
18	CH+/CH-	- Change de châîne ou de paramètre dans le menu
19	APPS	- Accès directement à la liste des applications
20	SETTING	- Accès directement aux réglages du boîtier
21	DEL	- Supprime des caractères lors de la saisie de la droite vers la gauche
22	▲ ▲ ▲	- Permettent la navigation dans les menus
23	FILE	- Accès directement à la gestion des fichiers
24	▲ ▲	- Avance lors de la lecture
25	■/■	- Permet la lecture d'un fjichier ou l'activation du Timeshift
26	▲ ▲ ▲	- Sélectionne le fjichier suivant
27	INFO	- Affiche le bandeau d'informations
28	MUTE	- Coupe ou non le son du décodeur

D.3) Le clavier

Clavier

Touches

1	▲▲▼▲	- Permettent la navigation dans les menus
2	PAVE	- Permet de taper les touches désirées pour la configuration ou le surf sur internet
3	B (Web)	- Raccourci vers la page de WEB de recherche
4	Y (Home)	- Accès à la page par défaut du navigateur
5	X (Menu)	- Affiche en fonction des applications, des menus optionnels
6	A (OK)	- Active les paramètres du menu ou affiche la liste des chaînes en mode Tuner

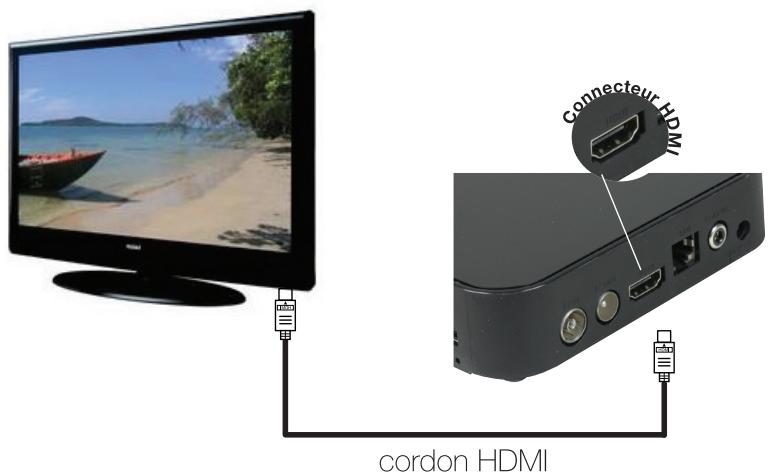

Connexion à votre téléviseur :

1) Connectez votre décodeur à votre téléviseur avec un cordon HDMI (Non fourni). 2) Connectez ensuite le transformateur d'alimentation sur une prise secteur.

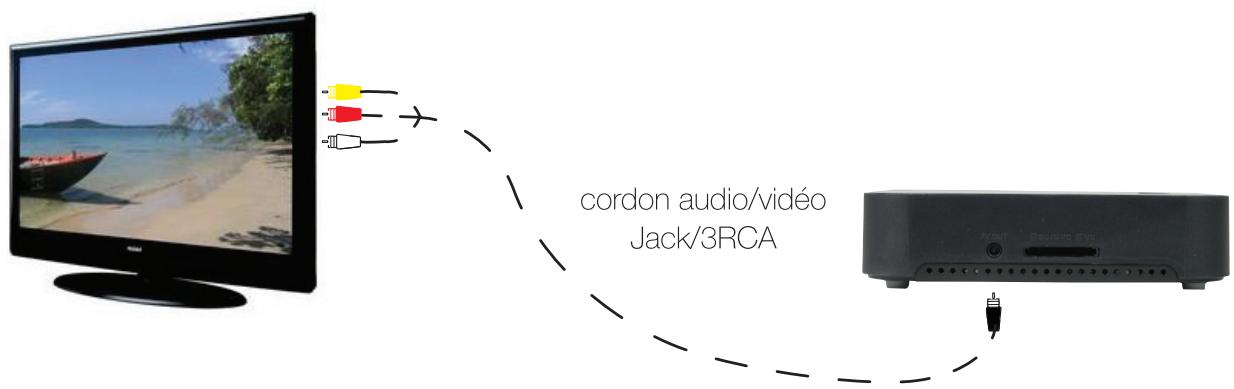

E.2) connexion audio/video

Utilisez le cordon Jack/3RCA fourni pour connecter votre décodeur à votre téléviseur.

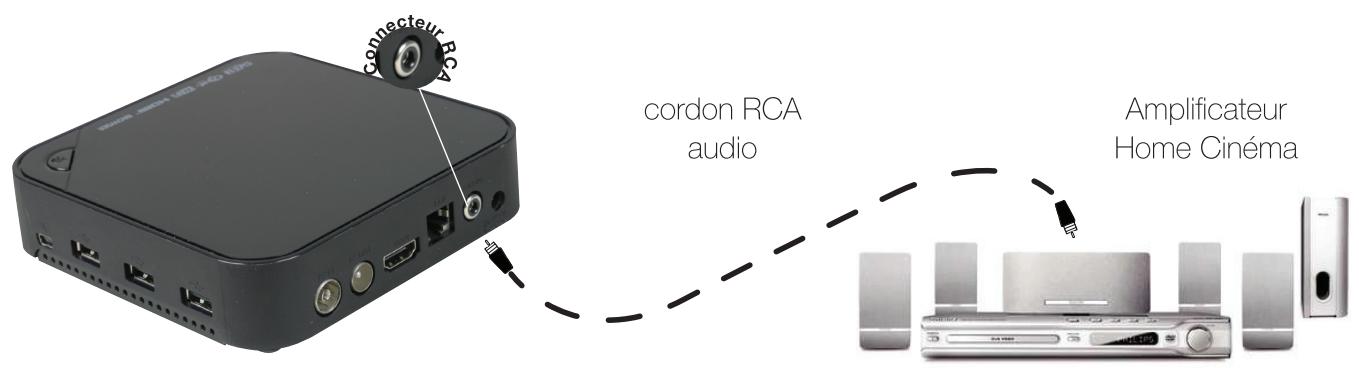

E.3) connexion audio numérique

Utilisez un cordon de type RCA coaxial pour connecter votre décodeur à un système audio. (Home Cinéma)

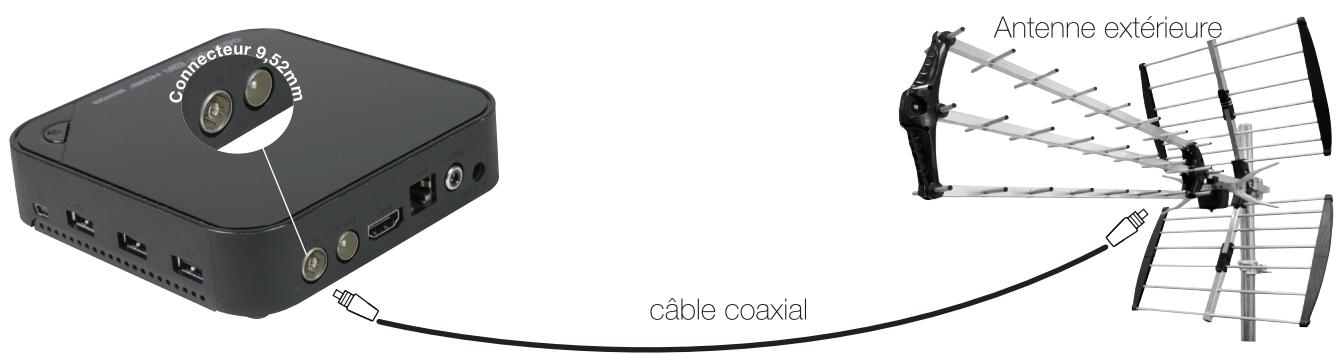

E.4. a) Antenne extérieure

1) Connectez votre arrivée d'antenne sur l'entrée tuner de votre décodeur à l'aide d'un cordon de type coaxial. (Non fournit) 2) Connectez ensuite la sortie tuner de votre décodeur pour alimenter le tuner de votre téléviseur afin de récapérer les chaînes numériques. (Si votre téléviseur possède un tuner TNT)

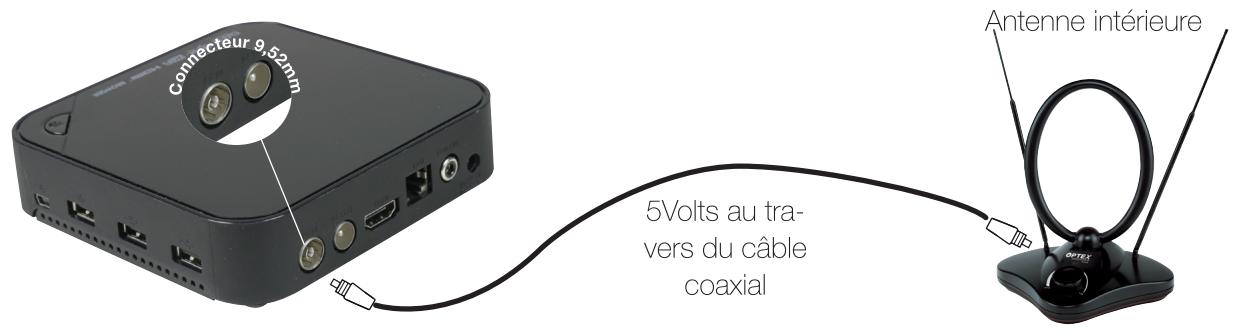

E.4. b) Antenne intérieure

Il est possible d'alimenter ce type d'antenne directement avec la fonction 5 volts de votre décodeur.

PS : Pour cela, activer cette fonction «Alimentation 5volts» au travers du câble coaxial, il suffit de sélectionner l'option MARCHE dans le menu. Vous n'aurez dans ce cas plus besoin du transformateur d'alimentation fourni avec l'antenne.

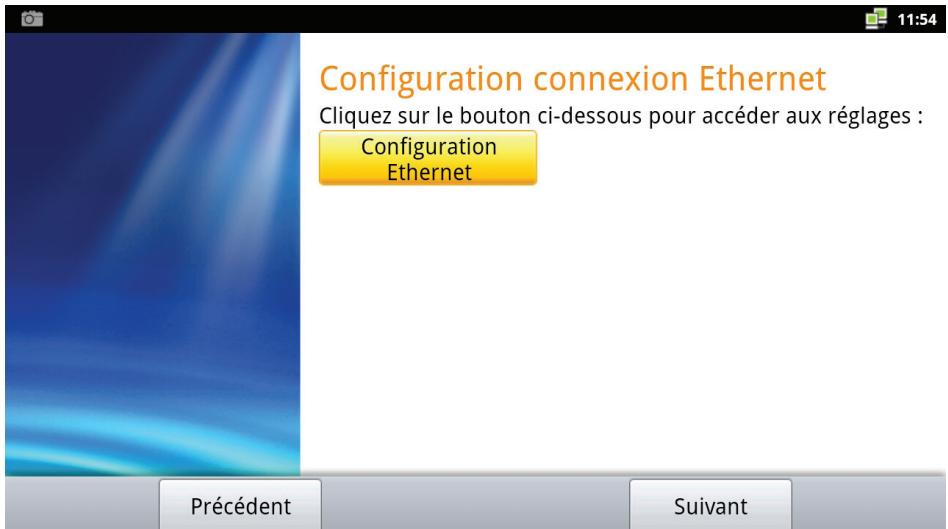

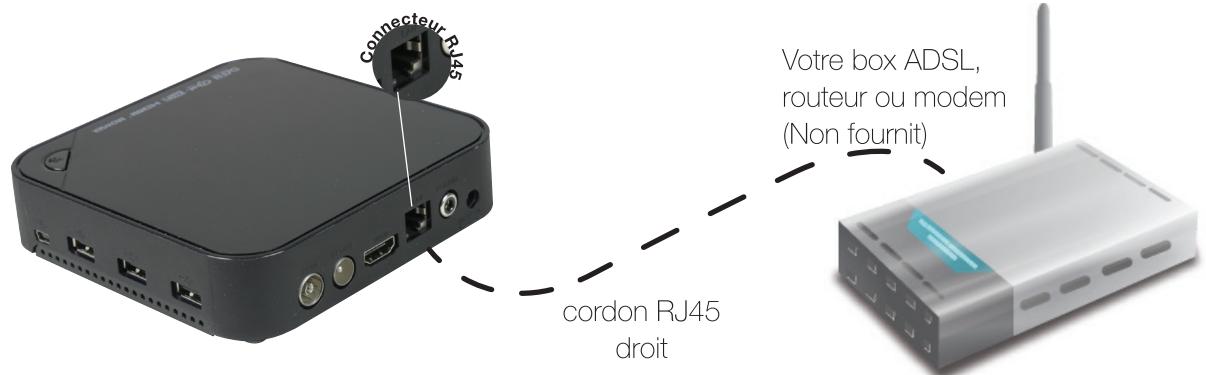

E.5. a) liaison filaire (Ethernet)

Connectez votre décodeur avec votre box ADSL avec un cordon RJ45.

Il est également possible de connecter votre décodeur à votre routeur ADSL au moyen de boîtier CPL.

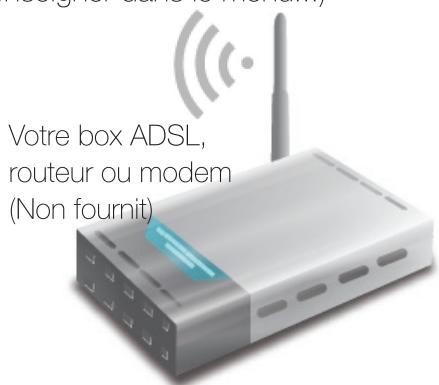

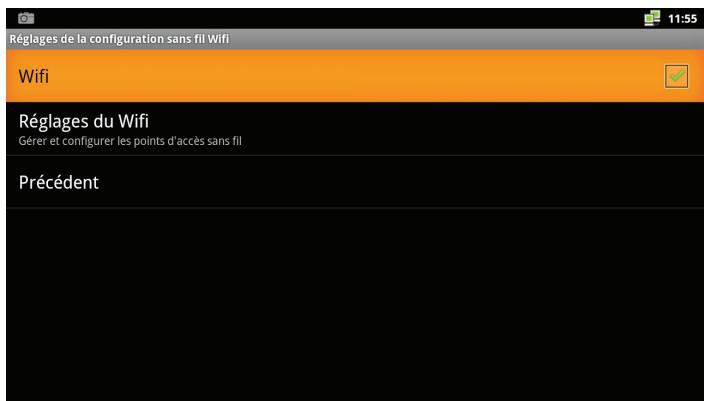

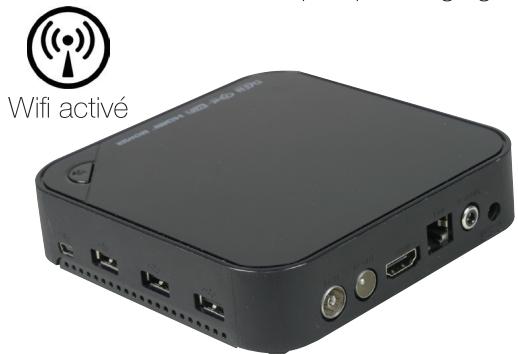

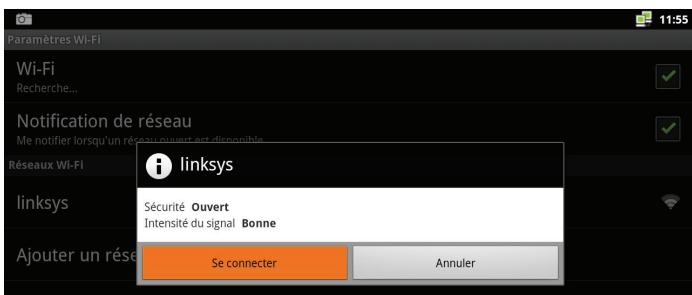

E.5. b) liaison sans fil (wifi)

La connexion entre vos 2 boîtiers sera réalisée sans fil.

2) Il faudra simplement activer la fonction Wi-Fi dans votre décodeur et éventuellement effectuer quelques réglages. (Clé de sécurité à renseigner dans le menu...)

F.1) insertion des piles

1) Retirez le couvercle situé à l'avant de la télécommande

2) Insérez 2 piles de types AAA dans le compartiment

1) Refermez le couvercle

F.2) Première installation

Au 1er démarrage de votre décodeur, vous verrez apparaitre une série d'écrans qui vous aideront à configurer votre appareil. Pour passer les différentes étapes, il suffira de placer le curseur sur le bouton Suivant et valider avec la touche OK. Pour revenir à l'étape précédente, placez le curseur sur le bouton Précédent et valider avec la touche OK.

F.2. a) choix de la langue du menu (par défaut français)

Appuyez sur la touche OK pour afficher la liste des langues disponibles. Faites votre sélection avec les touches et validez avec la touche OK. Appuyez ensuite sur la touche pour placer le curseur sur Suivant et validez par OK.

F.2. b) Choix de la résolution vidéo

1) Appuyez sur la touche OK pour afficher la liste des résolutions disponibles. Faites votre sélection avec les touches ▼ puis valider avec la touche OK. 2) Après avoir sélectionné une résolution différente, un message s'affichera pour vous demander de confirmer ou non votre choix. Sélectionnez l'option OUI puis validez par OK.

PS : Vous disposez de 15 secondes pour confirmer, après quoi, la résolution reviendra comme au départ. 3) Appuyez ensuite sur la touche ▼ pour placer le curseur sur Suivant et validez par OK.

PS : Si vous utilisez le cordon Jack/RCA, il faudra impérativement sélectionner la résolution 480p ou 576i.

F.2. c) configuration connexion ethernet

Remarque : il est possible de configurer l'accès à internet avec votre box soit en filaire soit en Wi-Fi. Si vous désirez configurer votre box en Wi-Fi, vous pouvez ignorer cette étape en cliquant sur le bouton suivant, sinon suivez les étapes ci-dessous :

1) Appuyez sur la touche OK pour afficher les options de connexion Ethernet. 2) Appuyez sur la touche OK pour activer la connexion Ethernet.

Vous verrez alors apparaître une fenêtre de configuration.

Par défaut, le type de connexion utilisé est «DHCP» (Adressage automatique). Cette méthode est utilisée et fonctionne dans la plupart des réseaux domestiques. Sélectionnez dans ce cas le bouton Sauvegarder puis validez par OK. Si votre réseau fonctionne en adressage manuel, il vous faudra modifier les paramètres ci-dessous :

Adresse IP, Masque de sous-réseau, Serveur DNS, routeur. Utilisez pour cela les touches ▽ ▼◄ et 0-9 pour indiquer vos données.

Lorsque tous vos réglages sont effectués, sélectionnez le bouton Sauvegarder puis validez par OK.

Appuyez ensuite sur la touche BACK, puis placez le curseur sur Suivant et validez par OK.

F.2. d) configuration connexion wifi

1) Appuyez sur la touche OK pour afficher les options de connexion Ethernet. 2) Appuyez sur la touche OK pour activer le Wifi. Une fois activé, sélectionnez le paramètre «Réglages du Wifi ». Vous verrez alors apparaître une fenêtre de configuration.

• Si votre réseau nécessite un mot de passe, il vous faudra indiquer le type de sécurité (WEP ou WPA)

Sélectionnez pour cela l'onglet Sécurité et sélectionnez l'option désirée avec les touches

Indiquez ensuite la clé de sécurité avec le clavier. (Souvent indiquée sous/derrière votre BOX internet)

Astuce : Pour éviter les erreurs de saisie, vous pouvez cocher l'option Afficher le mot de passe.

Il est alors possible d'activer ou non la notification de réseau. Appuyez sur OK pour activer ou non cette option.

Vous pourrez ensuite voir apparaître dans l'onglet «Réseaux Wifi» la liste des réseaux sans fil disponibles. Il suffit alors de sélectionner celui de votre choix avec les touches ▼▲ puis de valider avec la touche OK. - Si votre réseau ne nécessite pas de mot de passe, il suffit de sélectionner le bouton Se connecter puis valider avec OK pour rejoindre le réseau.

Appuyez ensuite 2 fois sur la touche BACK, puis placez le curseur sur Suivant et validez par OK.

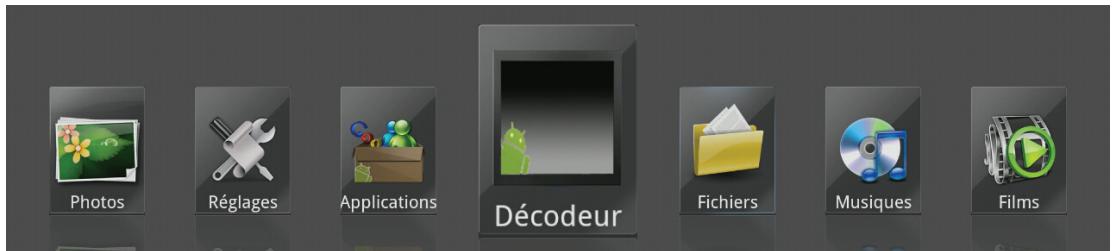

Installation terminée

Lorsque tous vos réglages ont été effectués, sélectionnez le bouton Terminer puis validez par OK.

Vous avez maintenant accès au menu général de votre boîtier. Pour bénéficier des chaînes de la TNT, il vous faut maintenant effectuer la recherche automatique des chaînes.

Pour cela, sélectionnez avec les touches le menu Décodeur puis validez par OK.

Recherche des chaînes TNT

1) Comme c'est la 1ère fois que vous accédez à ce menu, un message va s'afficher vous demander si vous désirez lancer une recherche de chaine. Confirmez par OK en appuyant sur la touche OK. 2) Sélectionnez le type de recherche entre Auto et Manuel avec les touches ▼ ↑ puis validez avec OK. 3) Sélectionnez ensuite le bouton Valider et confirmez par OK. 4) Vous pouvez ensuite désactiver si vous le désirez le classement automatique LCN en appuyant sur OK.

Sinon, Sélectionnez le bouton Valider et confirmez par OK pour débuter la recherche automatique des chaînes.

Vous pourrez ainsi voir la progression de la recherche des chaînes comme sur l'écran ci-dessus.

Une fois terminée, le décodeur affichera la 1ère chaîne de la liste totale.

Maintenant, vous pouvez voir le décodeur s'allumé sur une chaîne avec son bandeau d'information.

Menu principal

Vous pouvez maintenant accéder au menu de votre boitier avec la touche HOME.

Le menu principal est constitué de 8 sous-menus comme décrits ci-dessous :

I) Decodeur

II) Réglages

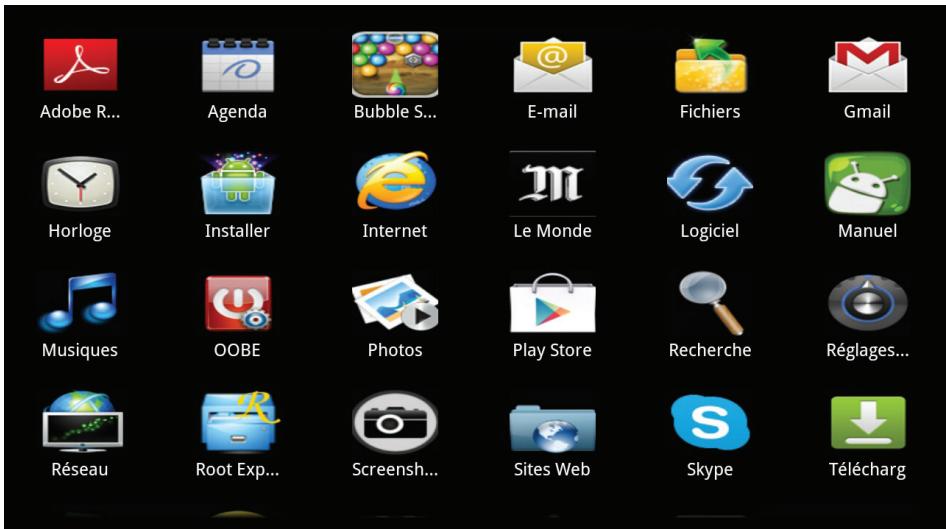

III) Applications

IV) Fichiers

V) Musiques

VI) Films

VII) Photos

VIII) Internet

Utilisation des touches dans les menus

Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :

• la touche OK permet de valider votre choix dans le menu.
• les touches VOL+/- permettent de changer parmi les différentes options par paramètres.
• les touches CH+/- permettent de passer d'un paramètre à l'autre.
• la touche BACK permet de revenir au menu précédent ou de quitter l'application décodeur TNT.
• la touche HOME permet d'accéder au menu principal ou de revenir au menu précédent.

I. decodeur TNT

Lorsque vous êtes dans le menu principal du boîtier, sélectionnez le menu Décodeur puis validez avec OK ou appuyez directement sur la touche DTV.

Utilisez les touches ▼ ▲ pour changer de chaîne.

I.1) gestion des options

Lorsque vous visualisez une chaîne, vous pouvez afficher le bandeau d'information qui intègre toutes les options/réglages que vous pouvez effectuer.

Pour cela, appuyez sur la touche OK, puis utilisez les touches pour naviguer parmi les différentes options. 8 options sont disponibles au total dans le bandeau d'information spécifique ci-dessous :

1. Nom et numéro de la chaîne
2. Programme actuel et suivant
3. Affiche la liste des chaînes
4. Affiche l'EPG (Guide des programmes)
5. Accède aux différents réglages
6. Accède à la gestion des chaînes
7. Active la fonction Timeshift (Enregistrement différé)
8. Accède la liste des timers
9. Accède à la gestion des enregistrements
10. Masque la chaîne sélectionnée
11. Indique la progression du programme en cours

1.1. A) affichage de la liste des chaînes

Vous disposez de plusieurs possibilités pour afficher la liste des chaînes.

Appuyez sur la touche MENU ou appuyez sur la touche OK puis avec les touches sélectionnez le 1er icône et validez avec la touche OK.

Lorsque la liste s'affiche à l'écran, utilisez les touches

▼▲ pour faire votre sélection puis validez avec la touche OK.

Vous pouvez également changer de liste de chaînes parmi les radios ou listes favorites avec les touches

I.1. b) guide des programmes (EPG)

Vous disposez de plusieurs possibilités pour afficher le guide des programmes.

Appuyez directement sur la touche EPG ou appuyez sur la touche OK puis avec les touches sélectionnez le 2ème icône et validez avec la touche OK.

Vous pouvez afficher les informations EPG (Guide électronique des programmes) sur la chaîne sélectionnée. Les données affichées seront le programme en cours et le programme suivant. (Ou tous les programmes de la semaine suivant la diffusion)

PS : Il est possible qu'aucune information ne s'affiche, cela dépend de la transmission des informations au travers du signal. Vous verrez apparaître un écran divisé en plusieurs parties.

Cet écran est divisé en 4 parties :

Haute : Affiche la chaîne sélectionnée, la date/heure du jour ainsi que le détail du programme sélectionné.

Gauche : Affiche les 7 jours de la semaine

Centrale : Affiche la liste des programmes disponibles pour chaque jour de la semaine.

Les touches permettent de déplacer le curseur dans la liste des programmes disponibles.

Les touches ▽ △ permettent de déplacer le curseur parmi les jours de la semaine.

La touche OK permet d'effectuer une réservation de lecture ou d'enregistrement.

La touche INFO permet d'afficher le détail du programme sélectionné.

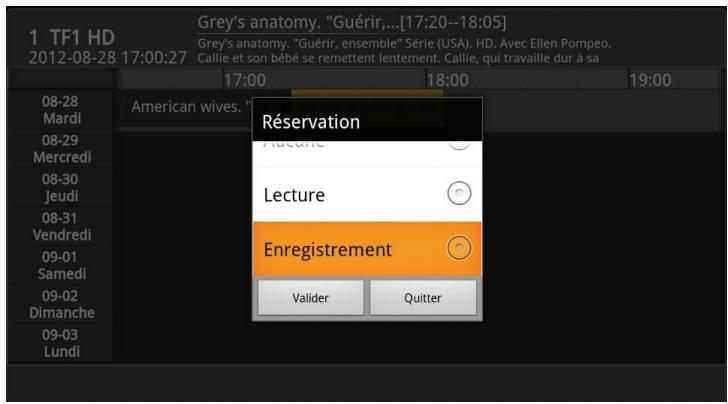

Comment programmer 1 timer?

Le timer est une programmation qui permet à votre décodeur de s'allumer aux heures et dates indiquées afin de réaliser des enregistrements automatiques lorsque vous êtes absent.

1) Sélectionnez 1 programme dans la liste avec les touches ▼▲ ▲▶ puis validez avec la touche OK. 2) Sélectionnez ensuite l'option de votre choix avec les touches puis placez le curseur sur OK et validez avec la touche OK.

Il vous sera possible de sélectionner pour lecture ou pour enregistrement.

Indiquera le timer de lecture qui une fois validé, se retrouvera dans la liste des Timers. (Voir page 19) Indiquera le timer d'enregistrement qui une fois validé, se retrouvera dans la liste des enregistrements programmés. (Voir page 19)

I.1. c) réglages

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 3ème icône et validez avec la touche OK.

Vous pourrez ainsi avoir accès aux réglages décrits ci-dessous :

• Sous-titres : Active ou non les sous-titres
• Format écran : Sélection du format d'écran. Utilisez les touches

▼▲ pour faire votre sélection et validez par OK.

• Audio : Sélection du type d'audio. Utilisez les touches ▼ pour faire votre sélection et validez par OK.
• Chaîne recherche : Accédez aux chaînes recherchées. Vous pourrez dans ce menu sélectionner les chaînes que vous désirez cacher ou bloquer. (Nécessitant un mot de passe pour pouvoir être visualisée)

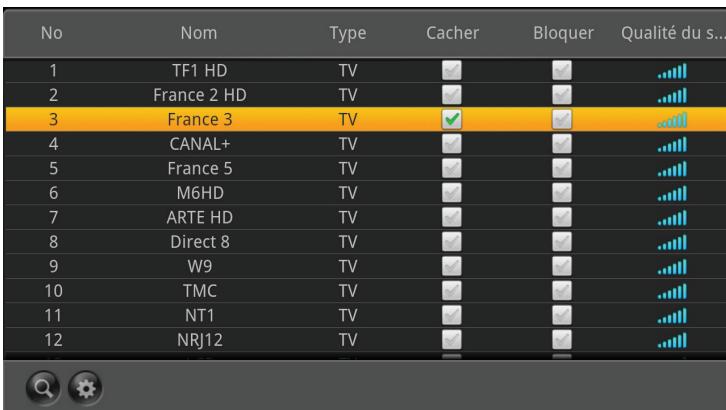

Cacher une chaîne

Sélectionnez la chaîne désirée avec les touches ▼▲ puis appuyez sur la touche JAUNE pour cocher la case «Cacher». Procédez de la même manière pour découvrir la chaîne.

Bloquer une chaîne

Sélectionnez la chaîne désirée avec les touches

▼▲ puis appuyez sur la touche ROUGE pour cocher la case «Bloquer». Un mot de passe vous sera demandé (1234 par défaut)

Procédez de la même manière pour découvrir la case.

• Initialisation : Supprime toutes les chaînes et réglages. Il suffit d'indiquer le mot de passe par défaut (1234) pour valider l'initialisation du décodeur TNT.

Attention : Tous les réglages et chaînes seront supprimés.

• Mot de passe : Initialisez l'ancien mot de passe. Indiquez l'ancien mot de passe puis indiquez/confirmez le nouveau mot de passe afin de le modifier.

Il est important de saisir le mot de passe identique pour le nouveau mot de passe ainsi que pour la confirmation.

Pour valider la modification du mot de passe, placez le curseur sur Valider puis appuyez sur OK.

Périphérique de stockage [sda1] Espace total :1911MB

SDCARD Espace total :1485MB

Sélectionner le périphérique de stockage puis appuyer sur OK

• Périphérique de stockage : Sélection du support USB pour le stockage. Utilisez les touches « ▶ » pour sélectionner le support de stockage par défaut puis validez avec OK.

Cela implique que vos enregistrements seront stockés sur celui-ci.

Définition du timeshift?

Technologie logicielle (sur PC) ou matérielle (dans un décodeur TNT ou satellite) qui sert à mettre en pause une émission de télévision visionnée en direct, afin de reprendre la lecture plus tard. Le flux vidéo, à partir de la mise en pause, est enregistré sur un disque dur.

À la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l'enregistrement du reste de l'émission continue en tâche de fond. Il s'agit donc d'un semi-différé.

• Contrôle parental : Sélection de l'âge pour le niveau de moralité. Sélectionnez l'âge de restriction avec les touches ▼ ↑ puis validez avec OK.
• Alimentation 5 Volts : Active ou non l'alimentation

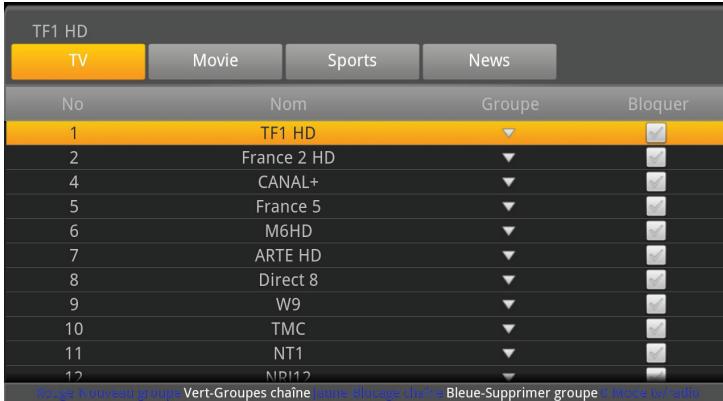

I.1. d) gestion des chaînes

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 4ème icône et validez avec la touche OK.

Ce menu va vous permettre d'établir des listes de favorites.

Les touches permettent de déplacer le curseur parmi les listes favorites

Les touches ∇ △ permettent de déplacer le curseur parmi la liste des chaînes.

La touche ROUGE permet de créer une nouvelle liste. La touche VERTE permet d'afficher les listes favorites. La touche JAUNE permet de bloquer une chaîne. La touche BLEUE permet de supprimer une liste. La touche 0 permet de basculer entre la liste des radios et des chaînes TV.

Comment placer des chaînes dans une liste favorite?

1) Sélectionnez la chaîne désirée 2) Appuyez sur la touche VERTE puis sélectionnez la liste avec les touches et validez avec OK. 3) Placez le curseur sur Validator et appuyez sur OK.

Procédez de la même manière pour toutes les chaînes que vous désirez placer en liste favorites.

1.1. E) timeshift

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 5ème icône et validez avec la touche OK.

Vous accéderez ainsi au Timeshift (Enregistrement différé)

Exemple concret

Vous regardez un match de football et à 20 minutes du départ, le téléphone sonne! Vous avez donc le réflexe d'appuyer sur la touche Play/Pause. Vous avez une discussion d'environ 15 minutes, vous raccrochez et revenez devant votre téléviseur.

Il suffit d'appuyer sur la touche Play/Pause pour sortir de ce mode et visualiser la suite de votre match à la position même où vous avez appuyez sur Play/Pause la première fois. (Le décodeur a continué d'enregistrer la suite de votre match et vous indique même la durée!)

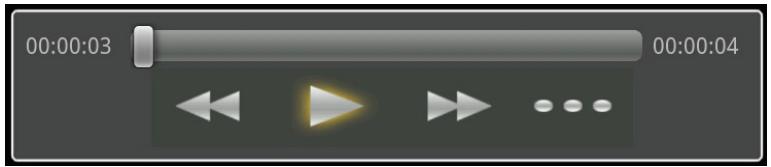

Lorsque vous serez dans le mode Timestift, vous pourrez utiliser les touches dans le bandeau spécifique ci-dessous :

La touche Back permet de quitter le Timestift. Il suffira de valider le message de confirmation en sélectionnant

l'option Oui avec la touche OK.

La touche Play/Pause permet de reprendre le programme où il était arrêté.

Les touches et permettent de faire des avances ou retours rapides de X2 à x4.

La touche ●●● permet de masquer le bandeau du Timestift.

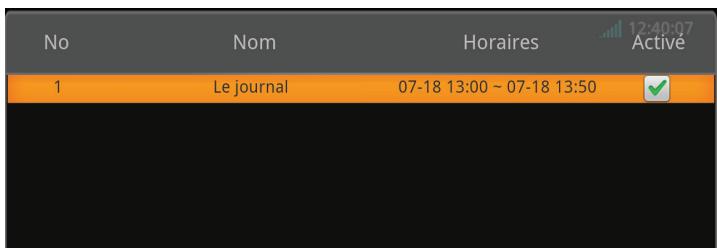

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 6ème icône et validez avec la touche OK.

Vous accéderez ainsi à la liste de vos Timers.

Ce tableau reprendra toutes les programmations effectuées. Vous y retrouverez le nom du programme, les horaires dates.

Vous pouvez à tout moment activer ou désactiver un timer avec la touche OK.

PS : Le timer permet d’allumer le décodeur à l’heure et date indiquée mais il ne réalise pas d’enregistrement.

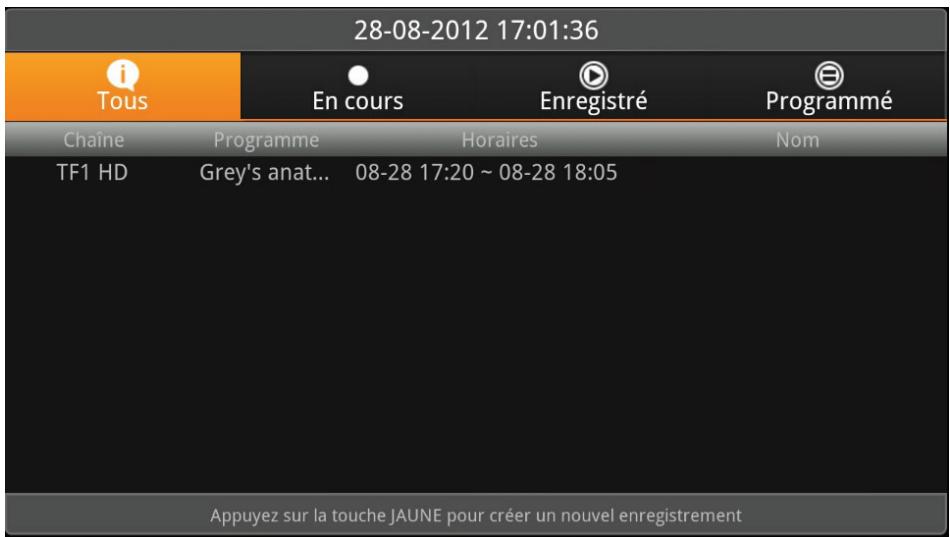

I.1. g) gestion des enregistrements

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 7ème icône et validez avec la touche OK.

Vous accéderez ainsi à la liste de tous vos enregistrements qu'ils soient déjà réalisés, en cours ou programmes au travers du menu EPG.

Les touches permettent de naviguer parmi les 4 options :

Programmer un timer d'enregistrement

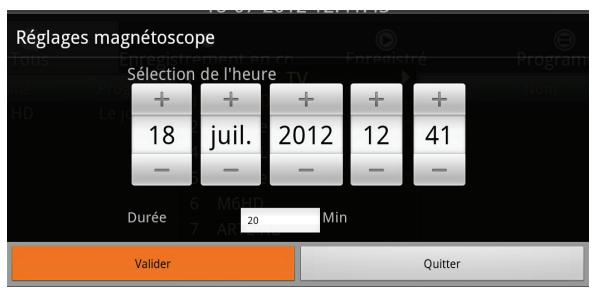

1) Appuyez sur la touche JAUNE, Sélectionnez la chaîne sur laquelle vous désirez effectuer votre enregistrement avec les touches ▼ puis validez avec la touche JAUNE.

La fenêtre de réglage magnétoscope s'affiche alors, dans laquelle vous pourrez indiquer les paramètres ci-dessous :

2) Date et heures de début : Utilisez les touches ▼▲ ▲▶ pour naviguer avec le curseur sur les +/- afin d'indiquer les valeurs désirées ou alors, utilisez directement les touches numériques 0 - 9 de votre télécommande.

3) Durée : utilisez ensuite les touches numériques 0 - 9 de votre télécommande pour indiquer la durée de votre enregistrement.

Une fois terminé, placez votre curseur sur Valider, puis appuyez sur OK.

Vous pourrez alors constater que votre programmation s'affiche dans la liste.

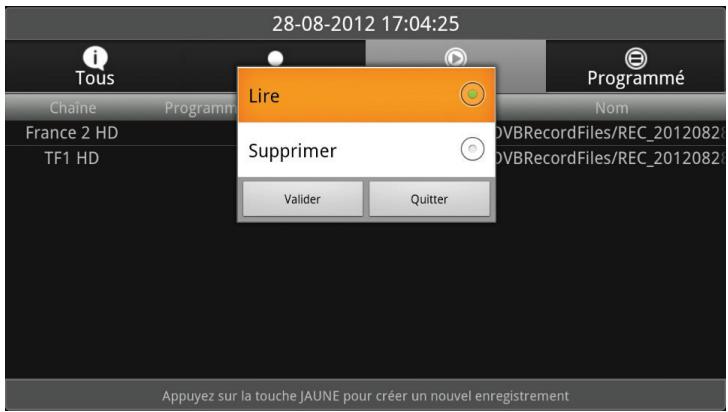

Lire ou supprimer un enregistrement

Vous pouvez à tout moment dans ce menu accéder aux enregistrements que vous avez réalisés.

1) Pour supprimer ou lire un enregistrement, il suffit de sélectionner dans la liste des programmes enregistrés avec les touches celui que vous désirez visionner ou supprimer puis de confirmer par OK. 2) Une fenêtre s'affichera pour vous demander si vous désirez lire ou supprimer l'enregistrement sélectionné. 3) Si vous sélectionnez l'option Lire, vous verrez alors apparaitre la barre de lecture avec le symbole 4) Si vous sélectionnez l'option Supprimer, l'enregistrement sera définitivement supprimé.

Si vous désirez effectuer des conversions ou compressions de fichiers, les enregistrements seront également disponibles sur le support que vous aurez sélectionné dans le répertoire nommé DVBRecordFiles.

Tous les fichiers possèdent l'extension *.ts. (REC_20120810_1241837349.ts) Ces fichiers sont donc lisibles au travers d'un logiciel comme VLC sur votre ordinateur. Le dossier enregistré un seul fichier par programme enregistré.

1.1. H) Masquer

Pour accéder à ce menu, appuyez sur la touche OK puis avec les touches sélectionnez le 8ème icône et validez avec la touche OK.

Il permet de masquer la chaîne sélectionnée. Cela signifie que la chaîne masquée ne sera pas visible lors du zapping avec les touches .

1.2) Comment enregistrer un programme?

Votre décodeur est un décodeur simple tuner et il permet d'enregistrer n'importe quel programme de la TNT sur un support USB. (Clé ou disque dur non fourni)

1.2. A) Sélection de votre périphérique de stockage

1) Lorsque vous visualisez une chaîne, appuyez sur la touche OK pour afficher la barre des options. 2) Sélectionnez le 3ème icône «Réglages» avec les touches «▶» puis validez par OK. 3) Sélectionnez le paramètre Périphérique de stockage avec les touches et validez par OK.

4) Sélectionnez enfin le périphérique de stockage que vous désirez utiliser par défaut pour effectuer vos enregistrements avec les touches puis validez par OK. 5) Validate the message of confirmation en sélectionnant l'option Validator.

C'est donc à présent le support que vous avez sélectionné qui stockera tous vos enregistrements.

1.2. B) Enregistrer un programme

Vous souspouces enregistrer de 3 façons avec ce décodeur.

• Enregistrement manuel
• Enregistrement par EPG (Voir chapitre page 16)
• Enregistrement par Timer (Voir chapitre page 19)

Remarque : Le décodeur étant un décodeur simple tuner, vous ne pourrez enregistrer que la chaîne que vous êtes entrain de visualiser.

Enregistrement manuel

1) Sélectionnez la chaîne que vous désirez enregistrer avec les touches ▼ ▲. 2) Appuyez ensuite sur la touche REC. Vous verrez alors apparaitre le logo suivant 00:02:48 vous indiquant que l'enregistrement est en cours avec la durée déjà écoulée.

Réglage de la durée

1) Pendant l'enregistrement, vous avez la possibilité de définir la durée que devra faire votre enregistrement. 2) Appuyez pour cela 2 fois successivement sur la touche REC. 3) Vous verrez apparaitre la fenêtre ci-contre qui permet d'indiquer la durée. Utilisez pour cela les touches numériques de votre télécommande. 4) Une fois renseigné, sélectionnez l'option Valider et confirmez par OK.

Arrêteur enregistrement

1) Lorsque vous désirez arrêter manuellement l'enregistrement en cours, appuyez 1 fois sur la touche REC. 2) Un message de confirmation s'affichera à l'écran. 3) Sélectionnez l'option Oui et validez par OK pour arrêter l'enregistrement, sinon, appuyez sur BACK pour annuler.

II. REGLAGES

C'est dans ce menu que vous allez pouvoir effectuer tous les réglages en rapport avec votre box. Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Réglages puis validez par OK. Le menu s'affichera alors comme sur la photo ci-dessous :

Ii.1) wifi

Ce menu permet de configurer votre connexion sans fil. Ces réglages ont déjà été abordés dans un chapitre précédent. (Voir page 12)

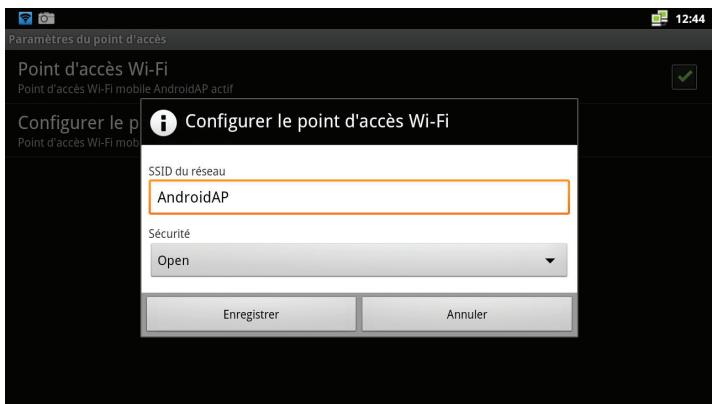

Il est également possible dans cette partie de transformer votre box en point d'accès Wi-Fi. Utilisée dans le cas où votre box internet ne possède pas de Wi-Fi, cela permet de transformer la connexion Ethernet en point d'accès Wi-Fi.

Suivez pour cela les étapes ci-dessous :

1) Activez le point d'accès Wi-Fi en appuyant sur la touche OK. (Coche de couleur verte) 2) Indiquez ensuite les paramètres du point d'accès comme le nom du réseau, la sécurité ainsi que le mot de passe. 3) Placez votre curseur sur le bouton Validator et appuyez sur OK.

Le réseau sera alors détectable par tous les équipements sans fil. (Téléphone, tablette, ordinateur...)

II.2) ethernet

Ce menu permet de configurer votre connexion filaire Ethernet. Ces réglages ont déjà été abordés dans un chapitre précédent. (Voir page 12)

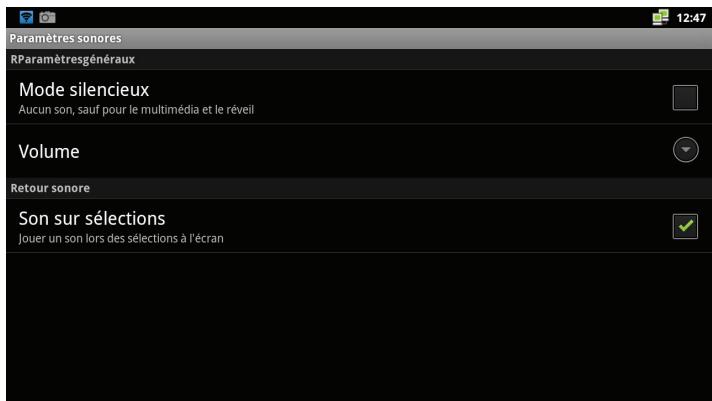

Ii.3) son

Ce menu permet de configurer les paramètres audio de votre box.

Ce menu est constitué de 3 sous-menus :

• Mode Silencieux : Permet de rendre ou non le décodeur muet sauf pour la partie多媒体以及闹钟。按OK键以启用或禁用此功能。
• Volume : Permet de régler le volume pour la partie Multimedia, Alarme et notification. Déplacez votre curseur sur la barre pour laquelle vous désirez effectuer un réglage avec les touches▼▲ puis utilisez les touches ◆▶ pour déplacer le curseur dans la position désirée.

Une fois vos réglages terminés, placez votre curseur sur le bouton OK puis validez par OK.

• Son sur sélection : Permet de jouer un son à chaque déplacement de votre curseur. Appuyez sur la touche OK pour activer ou non cette fonction.

Ii.4) affichage

Ce menu permet de configurer les animations, la résolution de l'image par rapport à votre téléviseur ainsi que la position de l'image. Ce menu est constitué de 3 sous-menus :

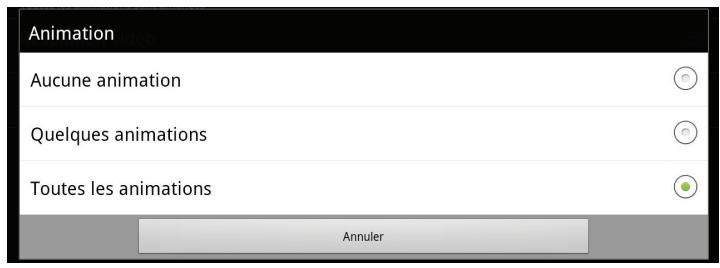

• Animation : Permet d'indiquer si vous désirez voir ou non des animations disponibles lors de déplacements dans le menu par exemple. Utilisez les touches ▼ pour sélectionner l'options de votre choix puis validez par OK.
• Résolution vidéo : Permet de sélectionner la résolution vidéo pour l'affichage sur votre téléviseur.

Utilisez les touches ▼ pour sélectionner l'option désirables parmi 480i, 480p, 576i, 576p, 720p, 1080i et 1080p puis validez par OK.

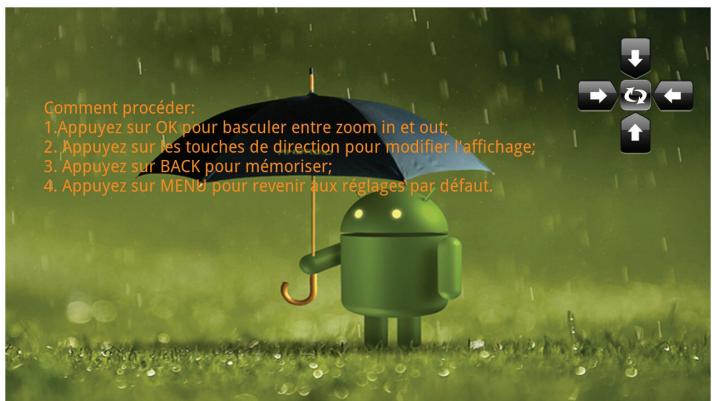

• Calibrage de l'affichage : Permet de recadrer l'image de votre box afin que celle-ci soit entièrement visible sur votre téléviseur et ne soit pas rognée sur les différents bords. Utilisez les touches ▼▲ ▲▶ et OK pour effectuer les réglages.

La touche BACK permet de sauvegarder vos changements.

La touche MENU permet de quitter sans sauvegarder.

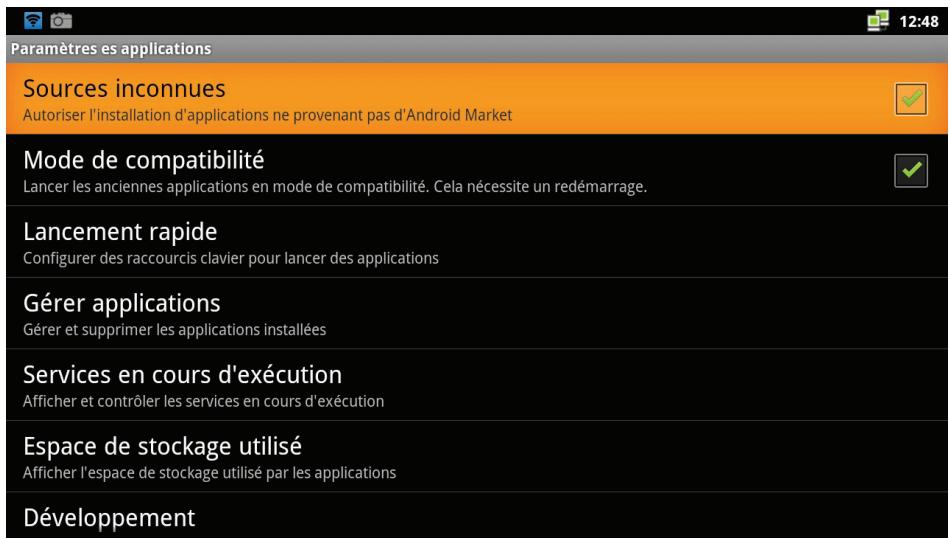

II.5) application

Ce menu permet de configurer tout ce qui est en rapport avec les applications. Ce menu est constitué de 7 sous-menus :

• Sources inconnues : Permet d'autoriser ou non l'installation d'applications ne provenant pas d'Android Market ou Google Play. Appuyez sur la touche OK pour activer ou non cette fonction.
• Mode de compatibilité : Permet d'adapter l'image de certaines applications automatiquement à votre téléviseur. Car certaines applications ont été développées pour des téléphones ou tablettes... elles n'occupraient donc pas tout l'écran. Appuyez sur la touche OK pour activer ou non cette fonction.

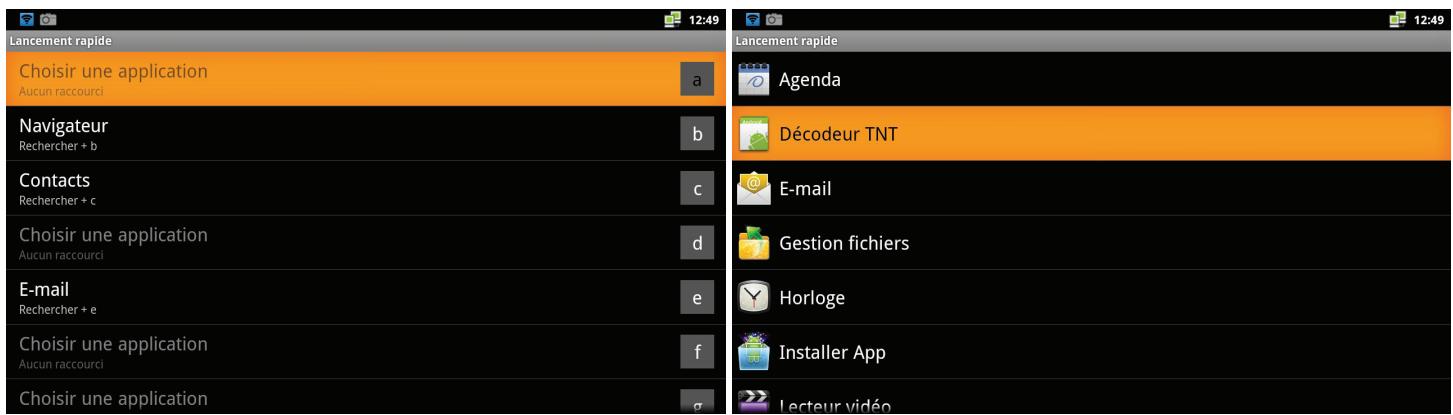

• Lancement rapide : Permet de créer des raccourcis clavier qui vous donneront accès aux applications que vous aurez définir. Sélectionnez la destination du raccourci que vous désirez créer avec les touches ▼ puis appuyez sur la touche OK pour afficher la liste des applications disponibles.

Sélectionnez un emplacement disponible puis appuyez sur la touche OK.

Il suffira ensuite pour accéder à l'application en question d'effectuer la combinaison de touches «Recherche + la dette du raccourci». (Exemple «Recherche + t»)

La box accédera ainsi directement à votre application.

• Gérer les applications : Permet de connaître toutes les informations sur les applications contenues dans votre box.

Vous pourrez ainsi voir :

• Toutes les applications
• Celles qui ont été téléchargées
• Celles qui sont stockées sur la carte SD
• Celles qui sont en cours d'exécution

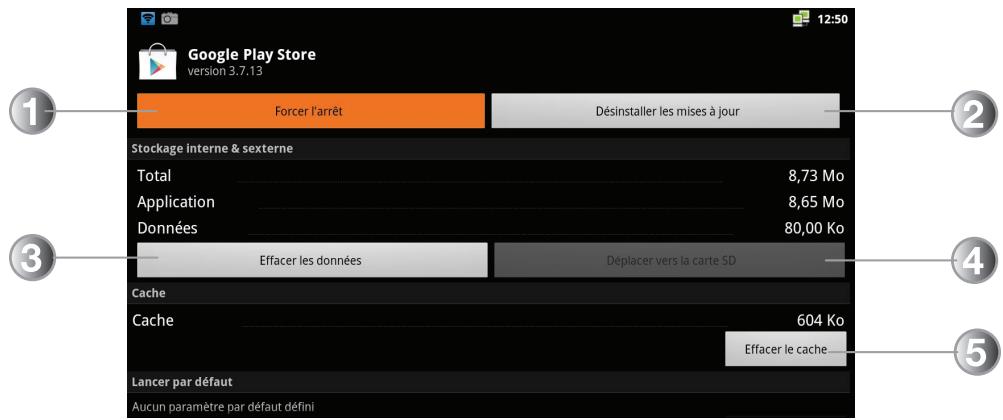

Pour connaître toutes les informations d’une application, sélectionnez-en une avec les touches puis validez par OK. Vous verrez apparaître une fenêtre comme sur l’écran ci-dessous :

1. Forcer l'arrêt de l'application
2. Désinstaller l'application
3. Supprimer toutes les données de l'application
4. Déplacer vers la carte SD ou vers la mémoire interne de la box
5. Effacer le cache

Remarque : Si certains boutons sont grisés, il ne sera pas possible d'en effectuer leur action.

• Services en cours d'exécution : Permet de voir les applications en cours de fonctionnement (Processus + services lancés). Vous pouvez, si vous le désirez, arrêter une application en appuyant sur la touche OK et sélectionnez le bouton Arrêter.
• Espace de stockage utilisé : Permet de voir l'espace mémoire utilisé par toutes les applications.
• Développement : Partie dédiée aux développeurs d'applications.

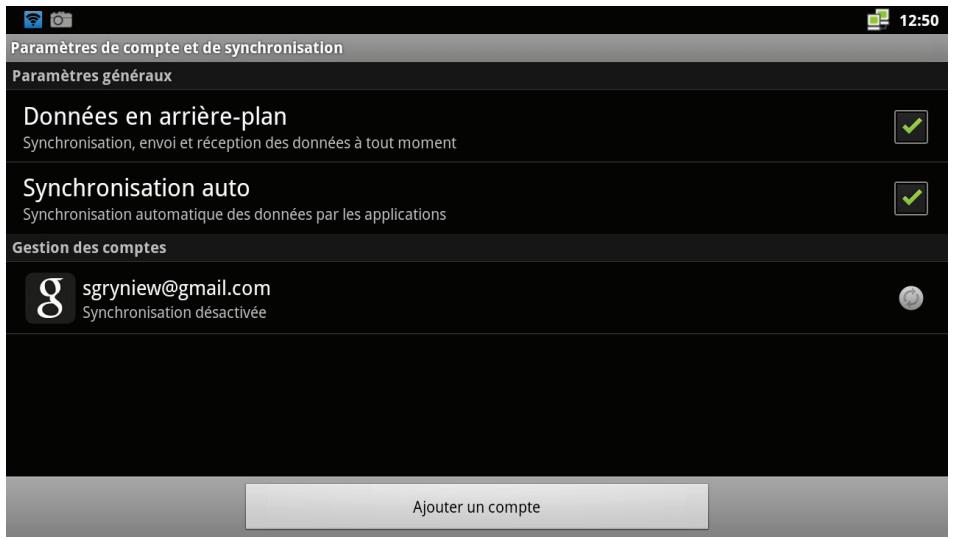

II.6) vos comptes et synchronisation de données

Ce menu permet d'accéder à vos comptes et données.

Ce menu est constitué de 3 sous-menus :

• Données en arrêté plan : Ce paramètre permet l'utilisation de fonctionnalités en arrêté plan même si l'application n'est pas lancée. (Envoi/reception de mail) Appuyez sur la touche OK pour activer ou non cette fonction.
• Synchronisation auto : Permet d'effectuer la synchronisation automatique des données avec les différentes applications. Appuyez sur la touche OK pour activer ou non cette fonction.
• Gestion des comptes : Dans cette partie, vous pouvez : gérer vos différents comptes. Vous pouvez désir de synchroniser vos contacts ou votre compte Gmail.

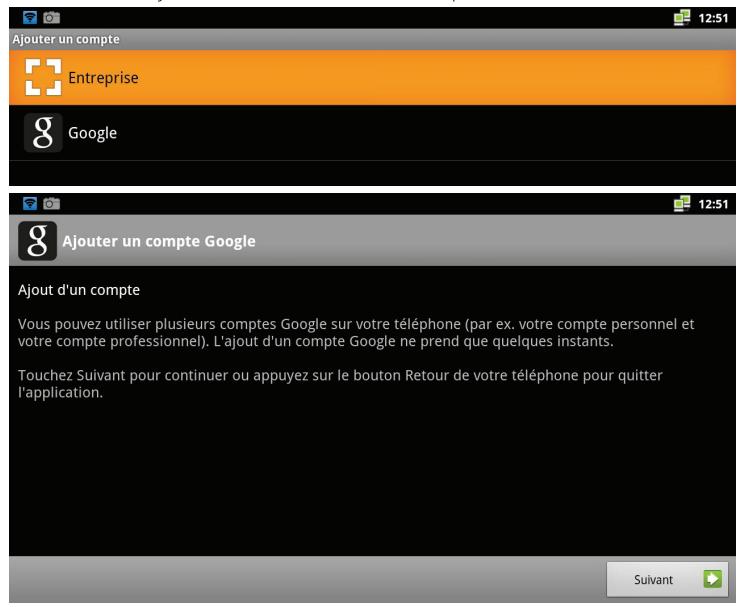

Comment ajouter un nouveau compte?

1) Placez le curseur sur le bouton Ajouter un compte puis validez par OK. 2) Sélectionnez le type de compte entre Skype, Entreprise et Google avec les touches ▼ ▲ puis validez par OK.

Le nombre de types de compte peut varier en fonction des applications que vous avez installées.

3) Suivez ensuite les différentes étapes pour la création de celui-ci avec les touches ▼▲ ▲▶ pour la navigation et OK pour la confirmation.

Une fois créé, le compte apparaîtra dans la liste.

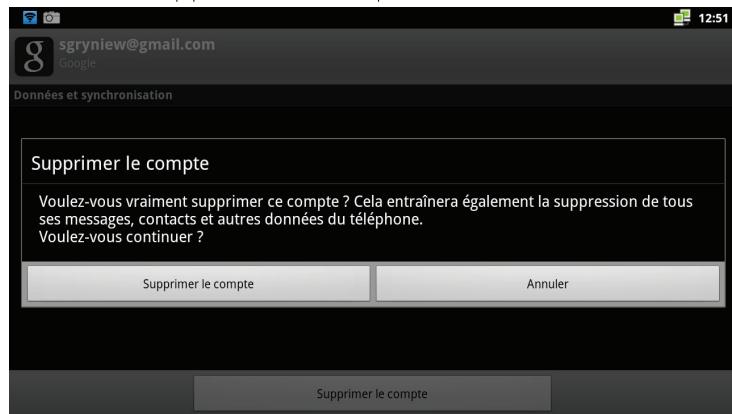

Comment supprimer un compte?

1) Sélectionnez le compte que vous désirez supprimer avec les touches puis validez par OK. 2) Placez ensuite le curseur sur le bouton Supprimer le compte et validez par OK. 3) Validatez le message de confirmation par OK pour confirmer définitivement la suppression. ATTENTION : Une fois votre compte supprimé, toutes les données associées seront également supprimées!

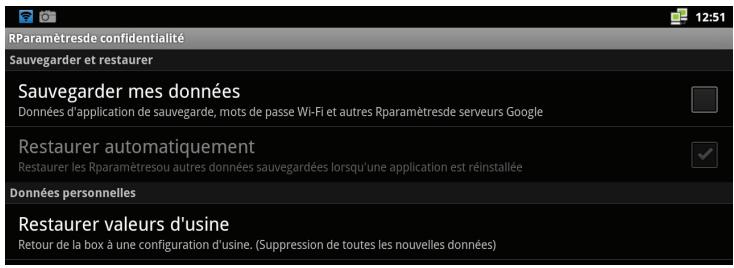

II.7) Initialisation usine et sauvegarde

Ce menu permet de configurer la sauvegarde de vos données mais aussi d'effectuer une initialisation de votre box. Ce menu est constitué de 3 sous-menus :

• Sauvegarder mes données : Ce paramètre permet de mémoriser toutes vos données telles que les données issues des différentes applications, les mots de passe Wi-Fi et autres paramètres.

Appuyez sur la touche OK pour activer ou non cette fonction.

• Restaurer automatiquement : Ce paramètre permet de restaurer les données qui ont é

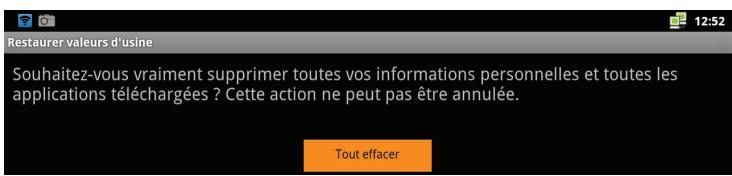

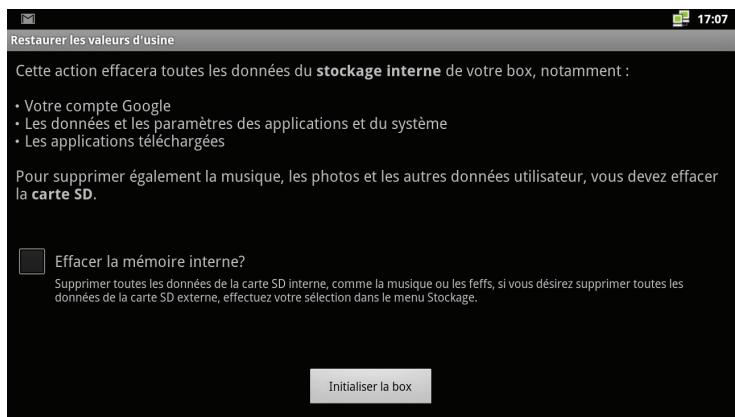

• Restaurer valeurs d'usine : Permet de remettre la box en configuration d'usine. Toutes les données seront définitivement supprimées.

1) Placez votre curseur sur le bouton Réinitialiser puis validez par OK.

Si vous désirez supprimer également toutes les données stockées sur la mémoire interne, cochez l'option Effacer la mémoire interne avec la touche OK.

2) Pour valider l'initialisation, appuyez sur la touche OK lorsque le curseur est positionné sur le bouton Tout effacer. 3) La box se replacera alors en configuration usine et redémarrera toute seule dès qu'elle aura terminé.

Ii.8) stockage

Ce menu permet de visualiser les espaces mémoires disponibles, utilisés... sur la mémoire interne de la box mais aussi sur la carte SD externe. (Si celle-ci est insérée).

- Carte SD externe

Vous pouvez visualiser l'espace total et disponible sur votre carte.

Vous pouvez également supprimer toutes les données stockées sur la carte SD extreme. Sélectionnez-la puis appuyez sur OK pour confirmer.

- Carte SD interne

Vous pouvez visualiser l'espace total et disponible de la carte interne.

Il est également possible de supprimer toutes les données stockées sur la carte SD interne. Sélectionnez-la puis appuyez sur OK pour confirmer.

- Mémoire interne

Vous sous-poucez visualiser l'espace disponible de la mémoire interne de la box.

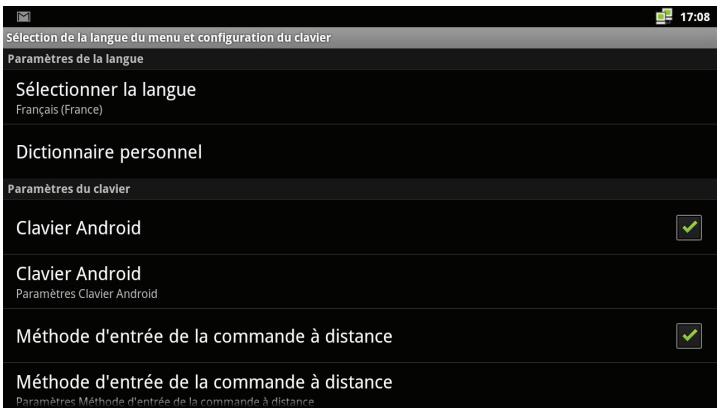

Ii.9) langue et clavier

Ce menu permet de sélectionner la langue du menu de la box ainsi que d'effectuer les réglages en rapport avec le clavier. Ce menu est constitué de 7 sous-menus :

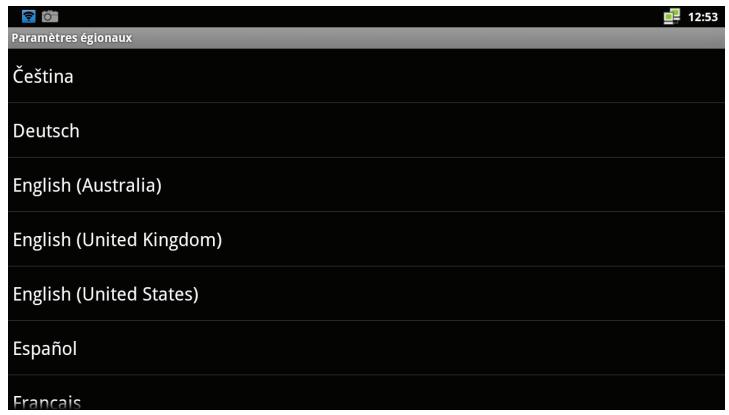

• Sélectionner la langue : Permet de sélectionner la langue d'affichage du menu de la box. Appuyez sur la touche OK pour afficher les langues disponibles puis effectuer votre sélection avec les touches ▼ ▲ et validez par OK.
• Dictionnaire personnel : Permet d'afficher la liste des mots de votre dictionnaire personnel.
• Clavier Android : Permet d'activer ou non le clavier Android. Appuyez sur la touche OK pour activer ou non cette fonction.
• Paramètres Clavier Android : Permet d'effectuer les réglages du clavier. Utilisez la touche OK et les touches ▼ ▲ pour effectuer les réglages des différents paramètres.
• Méthode d'entrée d'une télécommande : Permet d'activer ou non les actions à réaliser lors de la connexion d'une nouvelle télécommande. Appuyez sur la touche OK pour activer ou non cette fonction.
• Configurer la méthode d'entrée : Permet de régler les actions à réaliser. (Jouer un son...)

Utilisez la touche OK et les touches ▼▲ pour effectuer les réglages des différents paramètres.

• Clavier intégré : Permet d'accéder aux réglages du clavier intégré. Utilisez la touche OK et les touches ▼▲ pour effectuer les réglages des différents paramètres.

Ii.10) accessibilité

Ce menu permet d'accéder aux applications d'accessibilité qui ont été installées. Dans le cas contraire, vous serez invité à installer une application au travers de Google Play. Confirmez pour cela le message qui s'affiche à l'écran avec la touche OK et suivez les étapes d'installation.

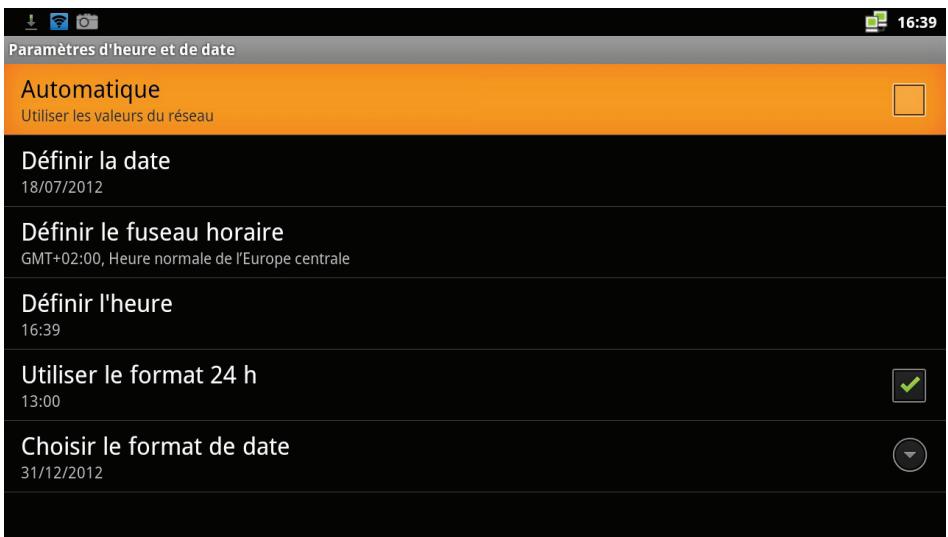

II.11) date et heure

Ce menu permet de régler la date ainsi que l'heure de votre boîtier. Ce menu est constitué de 6 sous-menus.

• Automatique : Cela permet d'obtenir ces informations en fonction de votre réseau. Appuyez sur la touche OK pour activer ou non cette fonction. Remarque : Lorsque ce paramètre est activé, le réglage manuel de la date et de l'heure n'est pas possible.

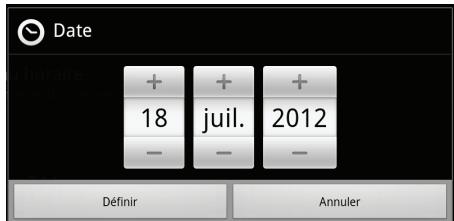

• Définir la date : Permet de définir la date de façon manuelle. Appuyez sur la touche OK puis utilisez les touches ▼▲ ▲▷ pour placer votre curseur sur les symboles + et - pour changer les valeurs. Une fois terminé, placez le curseur sur Définir puis validez par OK.

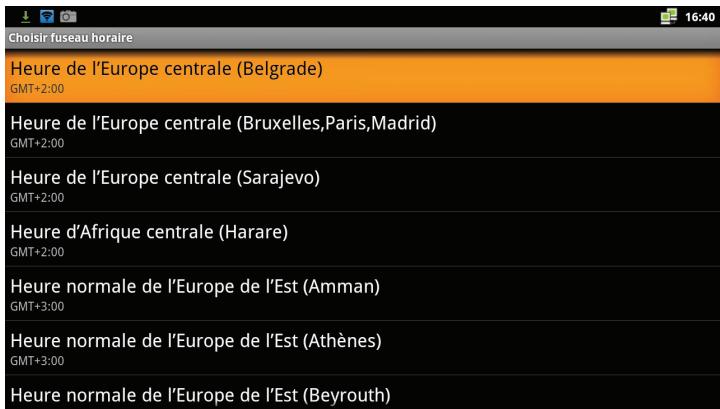

• Définir le fuseau horaire : Permet d'indiquer le fuseau horaire utilisé par rapport à votre lieu d'installation. Appuyez sur la touche OK pour afficher la liste, effectuez votre sélection avec les touches ▼ ↑ puis validez par OK.
• Définir l'heure : Permet de définir l'heure de façon manuelle. Appuyez sur la touche OK puis utilisez les touches ▼▲ ▲▷ pour placer votre curseur sur les symboles + et - pour changer les valeurs. Une fois terminé, placez le curseur sur Définir puis validez par OK.
• Utiliser le format 24H : Permet de sélectionner le format d'affichage de l'heure. Appuyez sur la touche OK pour changer entre le format 12H et 24H. (01H00 ou 13H00)

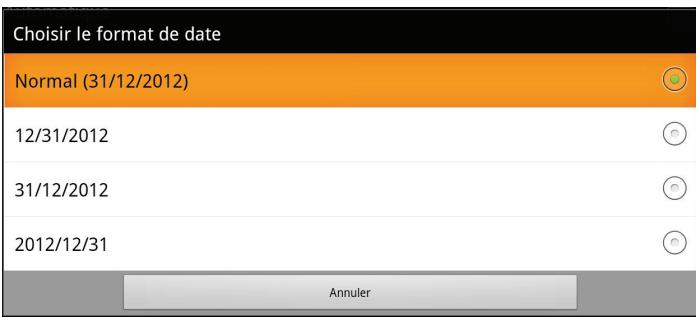

• Choisir le format de la date : Permet de sélectionner le format d'affichage de la date. Appuyez sur la touche OK pour afficher la liste, effectuez votre sélection avec les touches ▼ ↑ puis validez par OK.

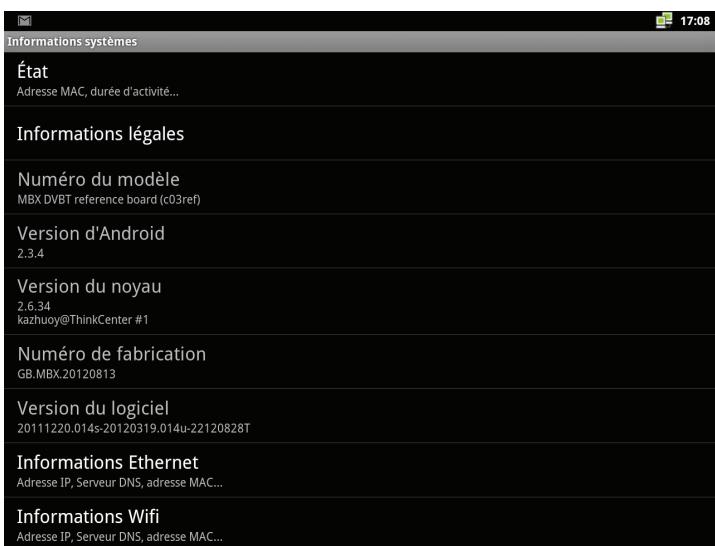

II.12) informations

Ce menu vous donne accès à toutes les informations de votre boîtier concernant les versions de logiciel, la version d'Android... Vous pourrez également y voir vos informations de connexion Ethernet ou Wi-Fi (Adresse IP, routeur...)

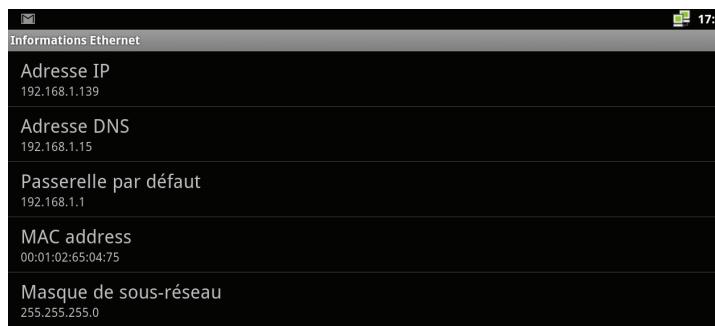

Pour connaître vos informations de connexion Ethernet ou Wi-Fi, sélectionnez le paramètre Ethernet info ou Wi-Fi info puis appuyez sur la touche OK.

III. Applications

Ce menu vous donne accès à toutes les applications/Jeux déjà installées sur votre box. Il vous est possible à tout moment d'installer de nouvelles applications.

Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches , sélectionnez le menu Applications puis validez par OK.

Nous avons déjà procédé aux pré-chargements d'applications/jeux les plus populaires et fréquemment utilisées. Libre à vous ensuite de supprimer celles qui ne vous intéressent pas et d'installer celles de votre préférence. Vous avez pu remarquer que dans le menu principal, des raccourcis ont été créés pour un accès plus rapide vers les musiques, les photos, les vidéos, le navigateur internet....

Pour lancer une application, il suffit de sélectionner celle désirée avec les touches puis d'appuyer sur la touche OK.

Si vous désirez en revanche télécharger de nouvelles applications, qu'elle soit gratuites ou payantes, il faudra cliquer sur l'icône Market ou Play Store. Cette application qui va vous donner accès à une boutique en ligne regroupant la totalité des applications/jeux/livres/films... regroupés par catégories nécessite impérativement un compte Google.

PS : Market étant l'ancien nom. La boutique en ligne se nomme maintenant Play Store. Il est possible que certaines applications ne soient pas compatibles avec votre box.

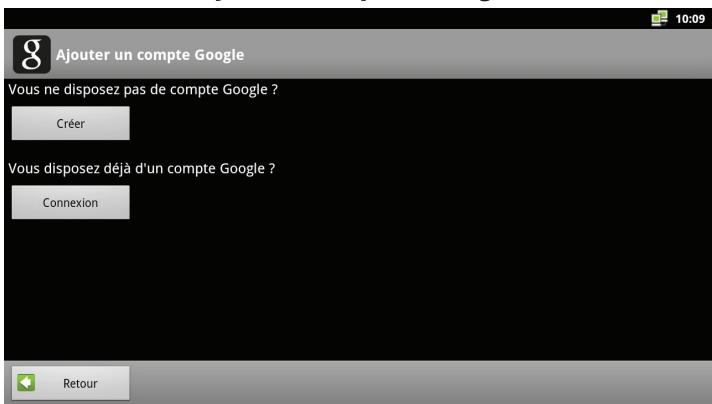

III.1) Création ou connexion à votre compte

Sélectionnez tout d'abord le bouton Suivant puis validez par OK.

• Vous avez déjà un compte Google!

1) Sélectionnez le bouton Connexion puis validez par OK. 2) Indiquez ensuite votre nom d'utilisateur. (En fait votre adresse mail sans le domaine «@gmail.com», celui-ci s'indiquera automatiquement) 3) Puis indiquez ensuite votre mot de passe et placez le curseur sur le bouton Connexion. 4) Il ne vous reste plus qu'à sélectionner le bouton Terminer l'installation puis validez par OK.

À la fin de cette étape, votre messagerie Gmail a été automatiquement configurée, vous pouvez y accéder dès maintenant.

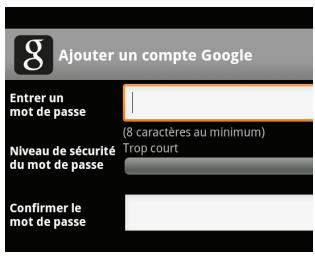

1) Placez votre curseur sur le bouton Suivant puis validez par OK. 2) Sélectionnez le bouton Créer puis validez par OK, puis complétez les différents champs. (Nom, prénom, adresse mail) 3) Sélectionnez ensuite le bouton Suivant pour passer à l'étape suivante. 4) Indiquez ensuite votre mot de passe puis confirmez-le. Sélectionnez ensuite le bouton Suivant pour passer à l'étape suivante. 5) Sélectionnez une question secrète parmi la liste proposée puis indiquez la réponse. Vous pouvez également ajouter une adresse mail secondaire.

PS : Très utile lorsque vous ne vous souvenez plus de votre mot de passe....

6) Sélectionnez ensuite la langue des conditions d'utilisation Google et validez par OK.

Sélectionnez le bouton J'accepte et confirmez par OK.

7) Reproduisez le caractère spécial avec les touches de votre clavier, puis sélectionnez le bouton Validez par

Votre compte est maintenant créé. Il ne vous reste plus qu'à sélectionner le bouton Terminer l'installation puis validez par OK. Vous serez ensuite redirigé vers la boutique Google Play.

Cette boutique est en fait une bibliothèque en ligne d'applications gratuites et payantes. Vous y retrouverez des applications, des jeux, des livres, des films.

En fonction de la sélection que vous aurez réalisée ci-dessous, la liste d'affichage sera modifiée.

Un moteur de recherche est également disponible afin de couvrir encore plus rapidement l'application désirée.

III.2. a) installer et télécharger une application

1) Sélectionnez parmi les types d'applications (Livres, Applications, films, jeux...) celle désirée avec les touches ▲ puis validez par OK.

2) Vous pouvez afficher ensuite les applications sous 3 formes différentes :

• Catégorie
• Top payout
• Top Gratis

3) Sélectionnez l'option désirée et validez par OK. Si vous sélectionnez l'option Catégories, il vous faudra choisir parmi les différentes catégories proposées.

4) Sélectionnez ensuite parmi les options gratuites ou payantes.

5) Sélectionnez l'application puis validez par OK. Vous accéderez ainsi à la page de l'application avec toutes les informations détaillées.

6) Il ne vous reste plus qu'à cliquer sur le bouton Installer et validez par OK.

Sélectionnez enfin l'option Accepter et télécharger puis cliquez sur OK.

L'application se téléchargera, une barre de progression s'affichera alors. Dès que le téléchargement et l'installation seront terminés, vous aurez la possibilité d'ouvrir ou désinstaller l'application.

Iii.2. b) Télécharger une application sur google play

Vous devez également sélectionner les applications à installer depuis le site internet https://play.google.com/store. Celles-ci seront ensuite automatiquement installées sur votre box au travers d'internet.

Impératif: Vous devez posséder un compte Google gmail pour pouvoir télécharger des applications et il faut également que vous vous soyez identifiés sur le site.

1) Connectez-vous sur ce site, cliquez sur Connexion. Si vous ne possédez pas de compte, cliquez sur le bouton Inscription afin d'en créer un. 2) Indiquez votre adresse mail ainsi que votre mot de passe. 3) Vous serez redirigé automatiquement sur la boutique en ligne. Il ne vous reste plus qu'à effectuer votre sélection.

Exemple d'application qui n'est pas téléchargeable

Remarque : Il est possible que certaines applications ne soient pas compatibles avec la box. Dans ce cas, le téléchargement ne sera pas accessible.

4) Dans le cas où l'application est bien compatible, le bouton Télécharger sera accessible. Cliquez dessus pour valider le téléchargement. 5) Une fenêtre s'affichera pour vous indiquer que le téléchargement se fera bientôt sur votre box.

6) Pour retrouver le téléchargement de ces applications, il suffit de vous rendre dans l'application Téléchargements, cliquez sur la flèche en haut à gauche afin d'afficher tous les téléchargements.

Si vous cliquez sur l'une des applications, vous serez automatiquement redirigé vers Google Play.

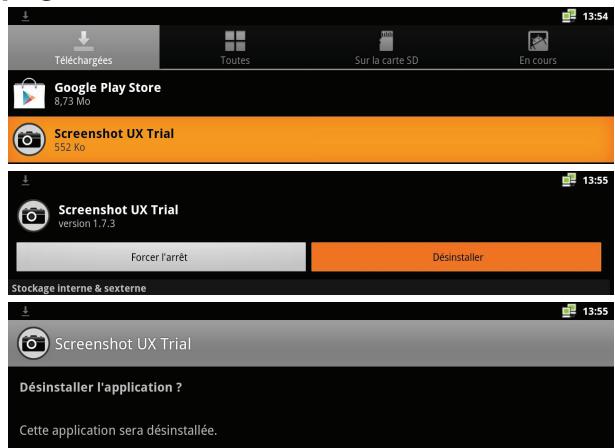

Iii.2. c) supprimer une application

Cette procédure a déjà été abordée au chapitre «Application», page 24.

1) Dans le menu Réglages, sélectionnez le sous-menu Applications puis Gérer applications et validez par OK. 2) Sélectionnez ensuite l'application à supprimer avec les touches puis validez par OK. 3) Sélectionnez l'option Déinstaller et validez par OK.

Attention : Lorsque l'application est supprimée, tous ce qui est en rapport avec celle-ci le sera également. (Fichiers stockés...)

Iii.3. a) mise à jour

Elle permet de réaliser une mise à jour du logiciel de votre box si celle-ci est disponible en téléchargement sur notre site www. optex. fr

Sélectionnez cette application puis appuyez sur la touche OK pour valider.

Il suffit dans un premier temps de vérifier sur notre site www.optex.fr si une nouvelle version du logiciel est disponible ou non. Si c'est le cas, téléchargez le fichier zippé qui contiendra la mise à jour.

Comment réaliser une mise à jour?

1) Téléchargez sur notre site www.optex.fr le fichier de mise à jour. 2) Copiez le fichier sans le dézipper sur une clé USB ou disque dur externe (Non fournis) 3) Insérez la clé ou disque dur dans une des entrées USB. 4) Appuyez sur OK pour valider Mise à jour locale. 5) Sélectionnez ensuite le fichier de mise à jour que vous venez de copier puis validez avec la touche OK. IMPORTANT : N'interrompez pas la procédure de mise à jour sous peine d'engendrer des dégâts irréversibles à votre décodeur.

Vous verrez apparaitre une barre de progression qui vous indiquera l'état d'avancement de la mise à jour. Une fois terminée, le décodeur se rallumera.

Iii.3. b) téléchargements

Elle permet de regrouper tous vos téléchargements lors de votre navigation sur le Web.

Exemple : Si vous cliquez sur un lien pour télécharger une notice, une plaquette, une vidéo..., tous ces fichiers seront répertoriés dans cette application.

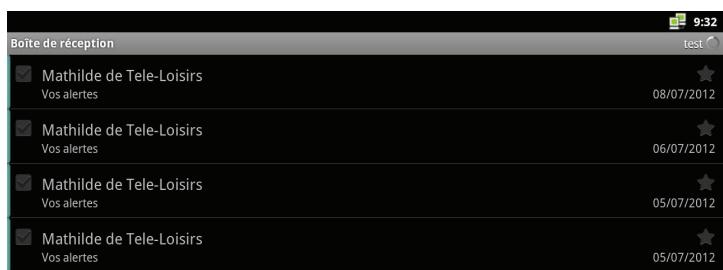

Iii.3. c) e-mails

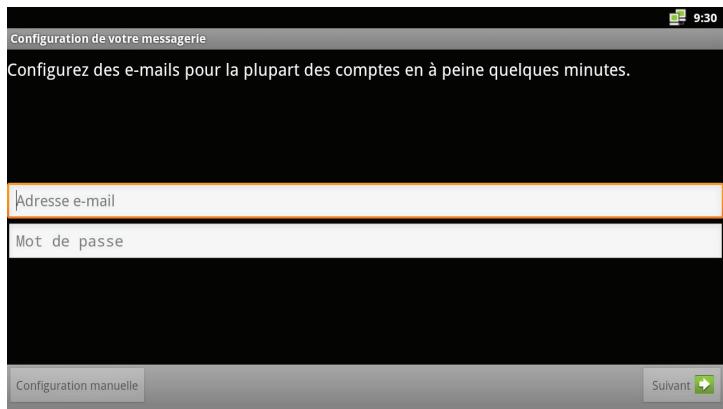

Elle permet de configurer votre compte mail afin de pouvoir envoyer/recevoir vos mails depuis votre téléviseur. Il suffit pour cela d'indiquer votre adresse mail ainsi que votre mot de passe pour accéder à votre boîte aux lettres.

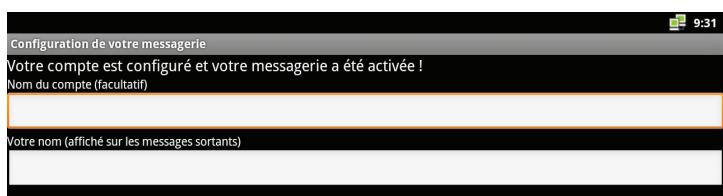

1) Après avoir indiqué votre adresse mail et mot de passe, placez votre curseur sur le bouton Suivant et validez par OK. 2) Il faudra ensuite indiquer le nom que portera votre boîte aux lettres ainsi que le nom qui s'affichera lors d'envoi de messages. 3) Placez enfin votre curseur sur le bouton OK et validez par OK. Vous accéderez alors à tous vos messages.

Pour charger plus de messages dans la liste, sélectionnez dans le bas de l'écran le bouton Charger plus de message puis validez par OK.

Vous devez égéalement choisir de configurer de façon manuelle votre messagerie. Si vous avez besoin pour cela, vous pouvez procurer toutes les informations auprès de votre fournisseur d'accès à internet.

Sélectionnez ensuite le bouton Configuration manuelle puis validez par OK.

Iii.3. d) agenda

Elle permet d'accéder au calendrier mais aussi d'ajouter/consulter des événements aux heures et dates que vous aurez définir. Il faut impérativement configurer un compte Exchange pour y accéder.

1) Utilisez les touches pour déplacer le curseur sur la date désirée puis validez par OK. 2) Complétez ensuite les différents éléments du formulaire (Objet, la date de début, de fin, le lieu....) 3) Sélectionnez ensuite parmi les différentes options de réglage pour la fréquence de l'événement ou des rappels. (Tous les jours, toutes les semaines...) 4) Validate enfin l'événement par OK.

10:28
juillet 2012
lun.	mar.	mer.	jeu.	ven.	sam.	dim.
25	26	27	28	29	30	1
2	3	4	5	6	7	8
9	10	11	12	13	14	15
16	17	18	19	20	21	22
23	24	25	26	27	28	29
30	31	1	2	3	4	5

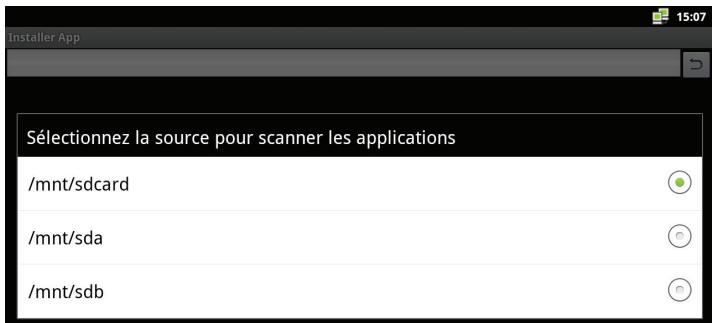

III.3. e) Installeur

Elle permet de sélectionner une source pour réaliser l'installation d'application.

Sélectionnez pour cela la source sur laquelle est stockée l'application à installer avec les touches puis validez par OK. Si une application compatible est bien présente sur votre support, il suffira de la sélectionner et de valider par OK pour commencer son installation.

Sinon, le message «Aucune application trouvée!» s'affichera.

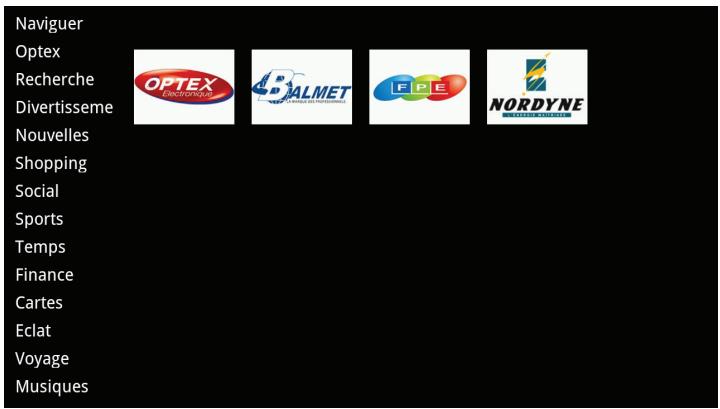

III.3. f) Site Web

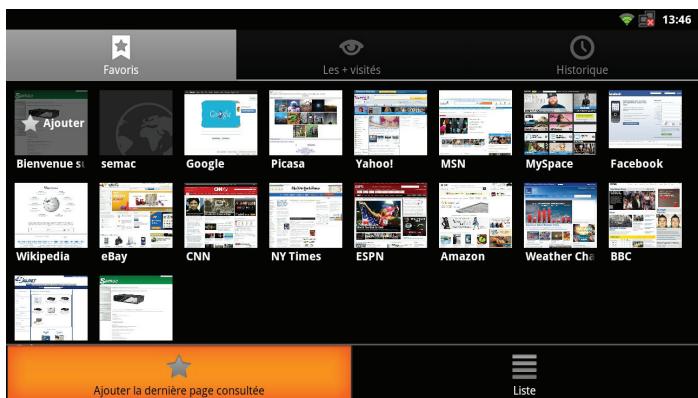

Elle vous donne accès à une liste de sites internet populaires et fréquemment utilisés. Ils sont regroupés par catégories.

Le 1er élément nommé Naviguer permet de lancer le navigateur internet.

1) Pour accéder à l'un de ces sites, rien de plus simple. Utilisez les touches ▼▲ pour sélectionner parmi les différentes catégories proposées, puis appuyez sur OK pour visualiser les différents sites disponibles. 2) Appuyez ensuite sur la touche pour passer le curseur dans la partie droite pour effectuer votre sélection. 3) Sélectionnez le site désiré puis validez par OK. La box accédera directement au site web concerné.

III.3. g) Réseau

Cette application permet d'avoir accès aux fichiers partagés depuis vos différents ordinateurs sur le réseau.

Partage des fichiers sur vos ordinateurs

Pour accéder et voir vos fichiers dans cette application, il faudra au préalable que vous ayez partagé vos fichiers sur vos différents ordinateurs.

La méthode diffère en fonction du système d'exploitation utilisé.

Avec windows XP

1) Sélectionnez le dossier à partir duquel vous allez effectuer un clic droit avec votre souris et sélectionnez l'onglet Partage. 2) Cochez l'option Partager ce dossier puis indiquez un nom de partage. 3) Cliquez sur le bouton OK pour valider.

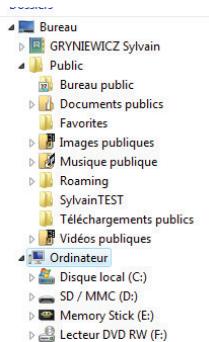

Avec windows vista et seven

1) Dans Panneau de configuration, cliquez sur Centre Réseau et Partage. 2) Verifiez que les options suivantes sont bien actives : Partage de fichiers et Partage de dossiers publics.

Si ce n'est pas le cas, activez-les. 3) Copiez ensuite tous les fichiers que vous désirez partager dans le dossier Public.

Lorsque vous entrez dans l'application Réseau, le logiciel va lancer automatiquement la recherche des fichiers partagés et disponibles sur votre réseau.

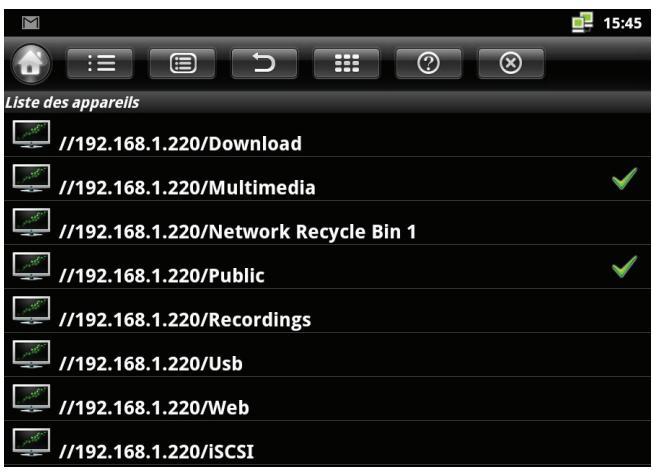

Il affichera ensuite la liste comme ci-dessous :

Pour accéder au contenu multimédia d'un ou plusieurs dossiers, sélectionnez le/les dossiers de votre choix avec les touches puis validez par OK.

Vous verrez apparaître le symbole pour indiquer la sélection du/des dossiers.

Cliquez ensuite sur l'icône afin de ne reprendre que les dossiers que vous avez sélectionnés.

L'icône passera alors en mode recherche. Sélectionnez ensuite le dossier avec les touches ▼▲ pour lequel vous désirez visualiser tous les fichiers multimédia et validez par OK.

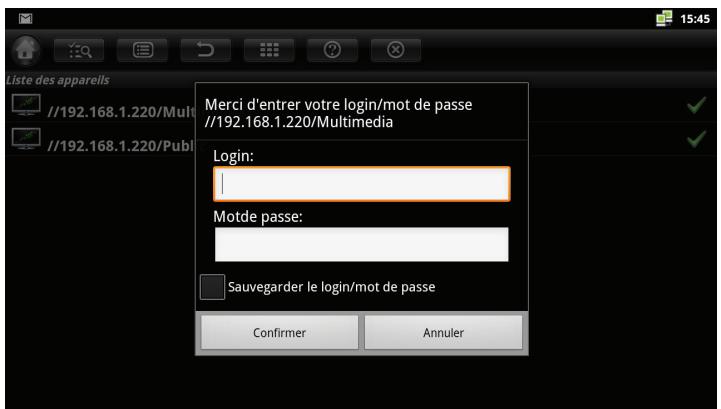

Si l'accès au dossier de partage nécessite un login et un mot de passe, une fenêtre comme ci-dessous s'affichera afin de les indiquer :

Si après la recherche automatique, le logiciel ne trouve pas de partage, une fenêtre s'affichera afin d'indiquer l'adresse IP du périphérique que vous désirez scanner ainsi que le nom du réseau.

Utilisez la télécommande/clavier pour indiquer l'adresse IP ainsi que le nom du répertoire partagé.

Astuce : Pour connaître l'adresse IP de votre ordinateur, cliquez sur Démarrer/Tous les programmes/accessoires et sélectionnez Invite de commande.

Dans la fenêtre qui s'affiche, tapez ipconfig puis regardez l'adresse en face du paramètre Adresse IPv4 qui correspond à votre adresse IP.

IV. fichiers

Ce menu permet de gérer vos fichiers stockés sur la carte SD interne de votre box ou tous les autres supports connectés (carte mémoire externe, clé USB ou disque dur...)

Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Fichiers puis validez par OK.

Utilisez les touches « ▶ » pour sélectionner dans la barre des options, l'action à réaliser puis validez par OK.

Iv.1) fonctions

1) Permet d'afficher la page d'accueil 2) Permet la sélection de 1 ou plusieurs fichiers 3) Permet de réaliser des copies, déplacements, suppressions de fichiers 4) Permet d'afficher les différentes options de tri 5) Permet de revenir à la fenêtre précédente 6) Permet de changer le format d'affichage des fichiers (Liste ou mosaïque) 7) Permet de quitter l'application

Iv.2) affichage des fichiers

1) Sélectionnez la source pour laquelle vous désirez visualiser le contenu puis validez par OK. 2) Utilisez les touches pour naviguer parmi les fichiers. 3) - Si vous sélectionnez un fichier audio, il sera alors lu par l'application Musiques qui se lancera automatiquement. - Si vous sélectionnez un fichier photo, il sera alors lu par l'application Photos qui se lancera automatiquement. - Si vous sélectionnez un fichier video, il sera alors lu par l'application Vidéos qui se lancera automatiquement.

PS : En fonction du lecteur vidéo installé, il est possible qu'une liste s'affiche vous demandant de désigner votre lecteur.

Iv.3) options/actions des fichiers

Ci-dessous les options de tri ainsi que les actions qu'il est possible de réaliser sur la sélection de vos fichiers.

Vous pouvez grâce à ces actions effectuer des copies ou déplacements de fichiers (Musiques, Photos ou Vidéos) de vos supports USB vers la mémoire de votre box et inversement.

V. musiques

Ce menu vous donne accès à toutes les musiques stockées sur n'importe lequel de vos supports. Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Musiques puis validez par OK.

V.3. a) Écouter une musique

Le lecteur musical est compatible avec les fichiers suivants : MPEG / MP3 / WMA / WAV / AAC / DD+ / DTS

1) Pour arriver dans ce menu, il faudra tout d'abord sélectionner la source sur laquelle vous désirez écouter vos musiques puis validez par OK.

2) Sélectionnez ensuite la musique de votre choix ou le dossier désiré avec les touches ▼▲ ▲▶ puis validez par OK.

3) Vous verrez alors apparaitre la fenêtre de lecture comme sur la photo ci-contre. 4) Utilisez les touches pour sélectionner les différentes options puis appuyez sur OK pour valider.

Astuce : À tout moment, il vous est possible de visionner vos photos sous forme de diaporama tout en écoutant de la musique. Il suffit pour cela de sélectionner le menu Photos et de sélectionner les photos désirées.

Répétition : Vous pourrez sélectionner sur cette option la méthode de répétition des musiques. Appuyez sur la touche OK et sélectionnez parmi les options suivantes : La chanson, le réseau ou aléatoire et validez par OK.

Avance/retour rapide : Permet d'avancer ou de faire un retour pendant la lecture d'une chanson. Appuyez successivement sur OK sur cette fonction pour changer la vitesse. (De X2 à X8)

Ce menu vous donne accès à toutes les vidéos stockées sur n'importe lequel de vos supports ainsi que les vids partagées sur votre réseau. Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Films puis validez par OK.

Vi.3. a) visionnez une vidéo

Les fichiers vidéo supportés par ce lecteur sont les suivants :

Pour arriver dans ce menu, il faudra tout d'abord sélectionner la source sur laquelle vous désirez visionner vos films puis validez par OK.

Vous pourrez voir s'afficher vos différents supports USB, carte SD, mais aussi, si vous avez effectué un partage réseau, un dossier nommé NetShareDocs qui vous donnera accès à tous vos fichiers multimédia partagés.

2) Sélectionnez ensuite la réserve de votre choix ou le dossier désiré avec les touches ▼▲▶ puis validez par OK.

3) Vous verrez alors apparaitre la fenêtre de lecture comme sur la photo ci-contre. A tout moment, vous pouvez afficher cette barre de fonction en appuyant sur la touche OK. 4) Utilisez les touches pour sélectionner les différentes options puis appuyez sur OK pour valider. Ou alors, utilisez les touches de fonctionnalités situées directement sur votre télécommande.

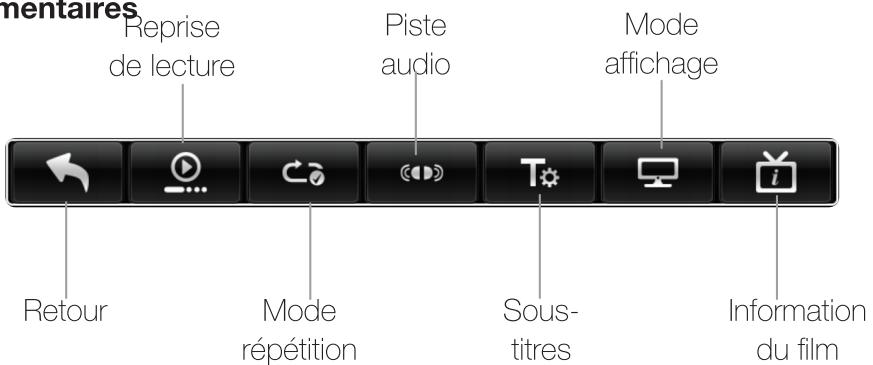

Les options supplémentaires,

Reprend la lecture là où vous l'aviez arrêté.

Permet de répéter la totalité des films ou alors le film visionné

Piste audio

Sous-titres

Permet de sélectionner la piste audio désirée.

Permet de sélectionner le fichier des sous-titres extérieurs lors de la lecture d'un DivX.

Mode affichage

Permet de sélectionner le format vidéo d'affichage pour visionner le film

Informations film

Affiche toutes les informations du film visionné

Stop : Permet d'arrêter la lecture du film en cours de visionnage.

Avance/retour rapide : Permet d'avancer ou de faire un retour pendant la lecture d'un film. Appuyez successivement sur OK sur cette fonction pour changer la vitesse. (De X2 à X32)

VII. PHOTOS

Ce menu vous donne accès à toutes les photos stockées sur n'importe lequel de vos supports. Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Photos puis validez par OK.

VII.3. A) visionner vos photos

Le lecteur photo est compatible avec les fichiers suivants : JPEG / BMP / PNG / GIF

1) Pour arriver dans ce menu, il faudra tout d'abord sélectionner la source sur laquelle vous désirez visionner vos photos puis validez par OK.

2) Sélectionnez ensuite la photo de votre choix ou le dossier désiré avec les touches puis validez par OK. Vous verrez alors apparaître votre photo avec la barre de fonctionnalité comme sur la photo ci-dessous.

3) Cliquez ensuite sur l'icône lecture/Pause ou appuyez directement sur la touche sur la télécommande. 4) Pour arrêter la lecture du diaporama, appuyez sur la touche STOP.

Pour effectuer vos régles ci-dessous, utilisez les touches ▲▷ pour vous déplacez d'un paramètre à un autre. Utilisez ensuite les touches ▼▲ pour sélectionner l'options de votre choix puis validez par OK.
Répétition: Permet de sélectionner le type de répétition.	Le répertoire La photo Aucune
Durée: Permet de sélectionner la durée à laisser entre l'affichage de chaque photo.	3 secondes 5 secondes 10 secondes Manuelle
Mode lecture: Permet de sélectionner le mode de lecture des photos entre normal et aléatoire.	Normale Aléatoire
Rotation: Permet d'effectuer une rotation de la photo. Vous pourrez effectuer une rotation de 90 à 270°.	Normale 90 degrés 180 degrés 270 degrés
Zoomer: Permet de réaliser un zoom positif ou négatif sur la photo sélectionnée.	Zoom + Zoom -

VIII. Internet

Ce menu vous donne accès au navigateur internet. Pour accéder à ce menu, appuyez sur la touche HOME pour accéder au menu principal puis avec les touches, sélectionnez le menu Internet puis validez par OK.

VIII.1) Surfez sur internet

Avant de pouvoir accéder à internet, il est impératif de vérifier que vous êtes correctement connecté soit en Wifi (sans fil), soit en Ethernet (filaire). Vous verrez apparaître en haut à droite de l'écran l'un des icônes suivants:

: Logo de couleur vert, la connexion filaire est bien établie.

Logo de couleur vert, la connexion sans fil est bien établie.

Si ce n'est pas le cas, vérifiez vos connections réseau.

Vous pourrez voir se lancer le navigateur internet avec comme page par défaut www.optex.fr que vous pourrez modifier si vous le désirez.

Vous pouvez naviguer sur les pages internet avec la partie clavier de la télécommande.

Fonction

Elle permet de déplacer le curseur dans la page ainsi que dans les menus de configuration ou d'options du navigateur

Elle permet la validation des options ou l'entrée dans les différents menus.

Elle permet d'afficher le menu optionnel du navigateur pour l'affichage d'une nouvelle fenêtre, la gestion des favoris, l'affichage des fenêtres ouvertes....

Elle permet de quitter et de revenir au menu général de la box.

Elle permet d'effectuer une recherche sur le Web. Il suffit d'indiquer ce que vous recherchez grâce au clavier puis d'appuyer sur la touche GOTO.

Viii.2) options du navigateur

Pour afficher la barre d'options de votre navigateur, il suffit d'appuyer sur la touche X du clavier.

Vous verrez apparaître la barre d'options dans le bas de votre écran.

Utilisez ensuite les touches «▶» pour déplacer le curseur sur l'option désirée puis validez avec la touche B.

Viii.2. a) les options en détail

Cette 1ère option permet d'ouvrir une nouvelle fenêtre dans votre navigateur. Sélectionnez cette option avec les touches «▶» puis appuyez sur B. Une nouvelle fenêtre s'ouvrira alors avec comme page par défaut www.optex.fr

Cette 2ème option permet d'afficher la liste de vos favoris internet. Sélectionnez cette option avec les touches «▶» puis appuyez sur B. La liste des favoris s'affichera comme ci-dessous, il ne reste plus qu'à sélectionner le site internet désiré et de valider avec la touche B.

Astuce : Vous pouvez également y accéder grâce à l'icône favoris situé en haut à droite de l'écran

La partie haute de l'écran permet de changer l'affichage entre :

• les favors
• les + visités
• historique

Utilisez les touches ▲ ▷ pour changer de l'un à l'autre.

Si vous appuyez sur la touche X, un menu s'affichera dans le bas de l'écran pour changer l'affichage entre le mode miniature et le mode liste.

Il sera également possible d'ajouter la première page de visite en tant que favoris. Il suffira d'indiquer le nom désiré et de valider avec la touche B.

Sélectionnez l'option de votre choix et validez par B.

Affichage des sites les plus visités

Affichage de l'historique de navigation

Viii.2. b) modifications des favoris

Cette fonctionnalité est disponible dans les 3 catégories d'affichage. Il suffit pour cela de sélectionner l'un des

favoris et de laisser la touche B appuyée jusqu'à ce que le menu d'édition s'affiche comme ci-dessous.

Vous pourrez grâce à ce menu effectuer différentes opérations comme :

• Ouvrir la page
• Ouvrir une nouvelle fenêtre
• Modifier le favoris

Sélectionnez l'option de votre choix avec les touches ▼ ▲ puis validez avec la touche B.

Cette 3ème option permet d'afficher toutes les fenêtres qui sont déjà ouvertes. Vous pouvez dans cette partie ouvrir une nouvelle fenêtre ou sélectionnez la fenêtre que vous désirez visualiser avec les touches ▼ ↑ puis validez par B.

Pour supprimer une fenêtre, sélectionnez celle que vous désirez puis appuyez sur la touche DEL. Elle disparaitra alors de la liste.

Cette 4ème option permet d'actualiser la page que vous êtes entrain de visionner.

Cette 5ème option permet d'accéder à la page suivante.

Cette 6ème option permet d'afficher des options supplémentaires.

Vous pourrez grâce à ce menu effectuer différentes opérations comme :

- Ouvrir la page à la liste des favoris

Permet d'ajouter le site dans la liste de vos favoris. Il faudra indiquer le nom puis valider.

Recherche sur la page

Permet d'effectuer la recherche d'un mot spécifique sur la page

Permet de sélectionner un texte et de le copier dans le presse-papier.

_Infos sur la page

Vous indiquez les informations sur la page visitée.

Permet le partage de la page sur Facebook, Skype...

- Téléchargements

Permet l'affichage et la visualisation des éléments téléchargés

Paramètres

Accédez à tous les réglages du navigateur (Pas par défaut, zoom...)

Sélectionnez l'option de votre choix avec les touches puis validez avec la touche B.

Viii.2. c) recherche sur internet

1) Lorsque vous êtes sur une page web, appuyez sur la touche A de votre clavier. 2) Saisissez ensuite ce que vous désirez trouver. Exemple : EBay ou l'adresse du site complet 3) Vous verrez apparaitre sous le champ de saisi une liste de proposition. 4) Si vous désirez lancer la recherche de votre mot, appuyez sur la touche GOTO. Si vous désirez sélectionner l'une des propositions, appuyez sur la touche X pour faire disparaître le clavier virtuel et utilisez les touches ▲ pour faire votre sélection et validez par B. 5) Les résultats s'afficherons alors.

Viii.2. d) enregistrement d'éléments

Lorsque vous êtes sur une page web, vous avez la possibilité d'enregistrer une image, de la visionner ou de l'utiliser comme fond d'écran.

1) Sélectionnez la photo que vous désirez enregistrer.

2) Laissez appuyer sur la touche B du clavier jusqu'à l'affichage du bandeau d'options comme sur la photo ci-contre. 3) Sélectionnez l'option désirée avec les touches ▲▼ puis validez par B.

http://www.optex.fr/Photos/Fond.jpg

Enregistrer l'image

Afficher l'image

Définir comme fond d’écran

IX. Accessories optionnels

Votre décodeur est livré par défaut avec une télécommande/clavier sans fil.

Il est toutefois possible d'utiliser un clavier ou une souris sans fil non fournis. Il est conseillé d'utiliser un clavier ou souris avec émetteur de type Nano.

Voir exemple de photo de produit ci-dessous :

- Le message «PAS de SIGNAL» s'affiche à l'écran!

1. La chaîne sélectionnée a changé de fréquence.
2. Vérifiez vos connexions de câble coaxial.
3. Votre antenne a peut-être bougé. Il faudra certainement refaire un réglage.
4. Notre installation présente un problème sur un de ces composants (Amplificateur, alimentation, répartiteur ou coupleur...). Il faudra peut-être le remplacer.
5. La fonction ALIMENTATION 5 VOLTS n'est pas activée. (Uniquement lorsque vous utilisez une antenne intérieure)

- Le message "surcharge alimentation tuner" s'affiche sur l'écran!

1. Désactivez la fonction ALIMENTATION 5 VOLTS de votre récepteur.
2. Vérifiez toutes vos connexions.

La télécommande ne répond plus!

1. Les piles sont usées (les remplacer)
2. La télécommande n'est pas dirigée correctement ou vous êtes situé trop loin de votre récepteur.

- Vous voyagez l'image mais il n'y a pas de son!

1. Notre cordon péritel n'est pas correctement enfoncé ou ce n'est pas un cordon avec 21 broches câblées.
2. Le volume du récepteur est au minimum.
3. La fonction MUET de votre récepteur est activée.

L'image apparait mais elle est pixelisée (formation de carré d'images)

1. Le signal reçu par votre antenne est trop faible. Il faudra peut-être la réorienter ou ajouter un amplificateur.
2. Une mauvaise connexion entre votre câble coaxial et votre fiche 9,52mm n'est pas réalisée correctement.

- Le message «vitesse d'écriture trop lente» s'affiche à l'écran!

1. Notre support USB n'est pas assez rapide pour effectuer correctement votre enregistrement! Ce problème apparait souvent lorsque le support USB est une clé USB. Essayez de remplacer votre support par un disque dur externe.

La télécommande/clavier ne fonctionne pas!

1. Vérifiez que les piles soient bien insérées et suffisamment chargées. Dans le cas contraire, remplacez-les.

Malgré l'utilisation de la télécommande, la box ne répond plus!

1. Débranche électriquement la box puis rebranche-la.

- Vous n'arrivez pas à accéder à internet!

1. Vérifiez vos différentes connexions entre votre box internet et le décodeur.
2. Vérifiez les différences de paramètres de connexion filaire ou sans fil repris au chapitre page 23

- Voiture téléviseur ne possède pas de sortie HDMI!

1. Utilisez dans ce cas le cordon Jack/RCA fourni avec votre décembre.

Tuner

Bande de fréquence d'utilisation : 50.5 ~ 858 MHz

Niveau de signal d'entrée RF : - 80 ~ - 20dBm

Impédance d'entrée : 75 Ohms

Largeur de bande : 7 ou 8 MHz

Processeur

Processeur principal : ARM Cortex - A9

Mémoire Flash : 4Go

DDR : 512Mb

Version Android : 2.3.4

Décodeur vidéo

Niveau profile : MPEG-1/2/4, VC-1, H.264

Résolution vidéo : 1920 x 1080p

Aspect : 4:3, 16:9 et boîte aux lettres

Démodulateur

Démodulation : QPSK, 16QAM, 64QAM

Spectre OFDM : 2K et 8K

Standard DVB-T : EN300744

Connecteur

Antenne : 9,52mm IEC mâle (entrée) / 9,52mm IEC femelle (sortie)

RCA : Sortie audio coaxiale

RJ45 : Port Ethernet

Mini jack 1 : Sortie audio/vidéo

3x USB + 1 mini USB : Partie multimédia

HDMI : Sortie HDMI1.3

SD : Lecteur de carte SD

Face avant / télécommande

Cellule INFRA-ROUGE : 38KHz

Piles utilisées : 2 x 1,5V

Données générales

Alimentation : Transformateur DC 5V/2,5A

Consommation en fonctionnement : 5W maxi

Consommation en veille : < 1W

Température d'utilisation : 0~40°C

Dimensions : 130 x 130 x 30mm

Poids : 0,5Kg

Timer

Le timer est une programmation qui permet à votre décodeur de s'allumer aux heures et dates indiquées afin de réaliser des enregistrements automatiques lorsque vous êtes absent.

Technologie logicielle (sur PC) ou matérielle (dans un décodeur TNT ou satellite) qui sert à mettre en pause une émission de télévision visionnée en direct, afin de reprendre la lecture plus tard. Le flux vidéo, à partir de la mise en pause, est enregistré sur un disque dur.

À la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l'enregistrement du reste de l'émission continue en tâche de fond. Il s'agit donc d'un semi-différé.

XII. Conformite ce

Déclaration de conformité CE (Directive R&TTE 1999/5/CE & 2006/95/EC)
SOCIÉTÉ (fabricant, mandataires ou personne responsable de la mise sur le marché de l'équipment)
Société NORMAND OPTEX 117 Bld Eugène Thomas 62110 Hénin-Beaumont France Tél: [phone] Fax: [phone]
IDENTIFICATION DE L' EQUIPEMENT
Marque : Désignation commerciale : Référence commerciale : Référence usine :	OPTEX Décodeur TNT HD connecté 720945 IP1501
Je soussigné, NOM et QUALITE DU SIGNATAIRE : M. NORMAND Eric, Président Directeur Général déclare sous mon entière responsabilité que le produit déscrit ci-dessus est en conformité avec les exigences essentielles applicables aux directive R&TTE 1999/5/CE et 2006/95/EC concernant les équipements hertziens et les équipements terminaux de télécommunications et de la reconnaissance mutuelle de leur conformité : Que sa conformité a été évaluée selon les normes applicables en vigueur : Article 3.1.a : IEC 60065 : 2001 + A1 : 2005 + A2 : 2010 (Appareil audio, video et apparciels électroniques analogues) EN 60065:2002 + A1 : 2006 + A11 : 2008 + A2 : 2010 + A12 : 2011 Article 3.1.b : EN 55013 : 2001 + A1 + A2 EN 55022 : 2010 (Apparéil de traitement de l'information) EN 55020 : 2007 + A11 EN 55024 : 2010 EN 61000-3-3 : 2008 A cet effet, déclare que toutes les séries d'essai radio ont été effectuees.
Date : 01 Juin 2012 Signature : Nannuul

Société NORMAND OPTEX
