FONTECO 2 - Radiateur APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Marque	APPLIMO
Modèle	FONTECO 2
Type de produit	Radiateur électrique fonte active à inertie dynamique
Puissance disponible	750 W, 1000 W, 1500 W, 2000 W, 2500 W
Dimensions (ex. 1500 W)	Largeur 796 mm, Hauteur 550 mm, Épaisseur 42+58 mm (avec dosseret +28 mm)
Poids (emballé)	De 17,3 kg à 44,1 kg selon puissance
Alimentation	230 V monophasé 50 Hz
Type de régulation	Électronique numérique, précision au 1/10e de degré
Nombre de modes	6 ordres : Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt chauffage
Programmation	Par fil pilote multitarif, compatible cassettes Progress, RF, CP (option)
Indice de protection	IP24, IK08, Classe II
Sécurité	Thermique à réenclenchement automatique
Matériau corps de chauffe	Fonte active
Matériau carrosserie	Acier, peinture époxy polyester polymérisée
Coloris	Blanc
Fixation	Dosseret monobloc verrouillable servant de gabarit de pose
Hauteur de pose minimale	15 cm du sol
Distances de sécurité	50 cm devant/au-dessus, 10 cm de chaque côté
Accessoires inclus	Câble 3 fils (phase, neutre, fil pilote)
Accessoires optionnels	Jeu de pieds réglables (réf. 5205-0 AA), cassettes de programmation
Garantie	2 ans
Normes	NF électricité performance Cat. C, CE, Vivrélec
Utilisation	Chauffage d'ambiance, locaux d'habitation ou tertiaire
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - FONTECO 2 APPLIMO

Comment installer le radiateur FONTECO 2 ?

L'installation doit respecter la norme NF C 15-100. Fixez le dosseret au mur à l'aide de vis et chevilles, à une hauteur minimale de 15 cm du sol. Laissez un espace de 50 cm devant et au-dessus, et 10 cm de chaque côté. Raccordez le câble 3 fils (phase, neutre, fil pilote) à un boîtier de raccordement, sans utiliser de prise de courant.

Quelles sont les dimensions du radiateur FONTECO 2 ?

Les dimensions varient selon la puissance : largeur de 456 à 1222 mm, hauteur 550 mm, épaisseur 42+58 mm (sans dosseret). Avec dosseret, ajouter 28 mm. Par exemple, le modèle 1500 W (réf. 1161-5 AA) mesure 796 mm de large.

Comment programmer la température ?

Utilisez le sélecteur de fonctions pour choisir entre Confort, Eco, Hors-gel, Arrêt ou Programmation. En mode programmation, le radiateur alterne automatiquement entre Confort et Eco selon un cycle hebdomadaire. Vous pouvez également utiliser des cassettes de programmation optionnelles (Progress, RF, CP).

Quelle est la différence entre les modes Confort et Eco ?

Le mode Confort correspond à la température souhaitée pour une pièce de vie. Le mode Eco applique un abaissement de -3,5°C par défaut pour les périodes d'absence ou de nuit. Il existe aussi Confort -1°C et -2°C pour des abaissements progressifs.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et que le disjoncteur n'a pas sauté. Assurez-vous que les entrées et sorties d'air ne sont pas obstruées. Si le problème persiste, contactez un professionnel qualifié.

Comment entretenir le radiateur ?

Nettoyez le radiateur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. N'obstruez jamais les entrées et sorties d'air.

Quels accessoires sont disponibles ?

En option, un jeu de pieds réglables (réf. 5205-0 AA) permet de poser le radiateur au sol. Des cassettes de programmation (Progress, RF, CP) sont également disponibles.

Quelle est la puissance adaptée pour ma pièce ?

Pour une pièce de plus de 20 m² ou des déperditions supérieures à 2000 W, il est recommandé d'installer deux radiateurs. Consultez le tableau des puissances pour choisir entre 750, 1000, 1500, 2000 ou 2500 W selon la surface.

Le radiateur peut-il être installé dans une salle de bain ?

Oui, il a une protection IP24 et classe II. Il peut être installé dans le volume 2 ou 3 selon la norme, mais pas dans le volume 1. Les commandes ne doivent pas être accessibles depuis la baignoire ou la douche.

Comment fonctionne la sécurité thermique ?

Le radiateur est équipé d'une sécurité thermique à réenclenchement automatique qui coupe l'alimentation en cas de surchauffe. Une fois la température redescendue, l'appareil se remet en marche automatiquement.

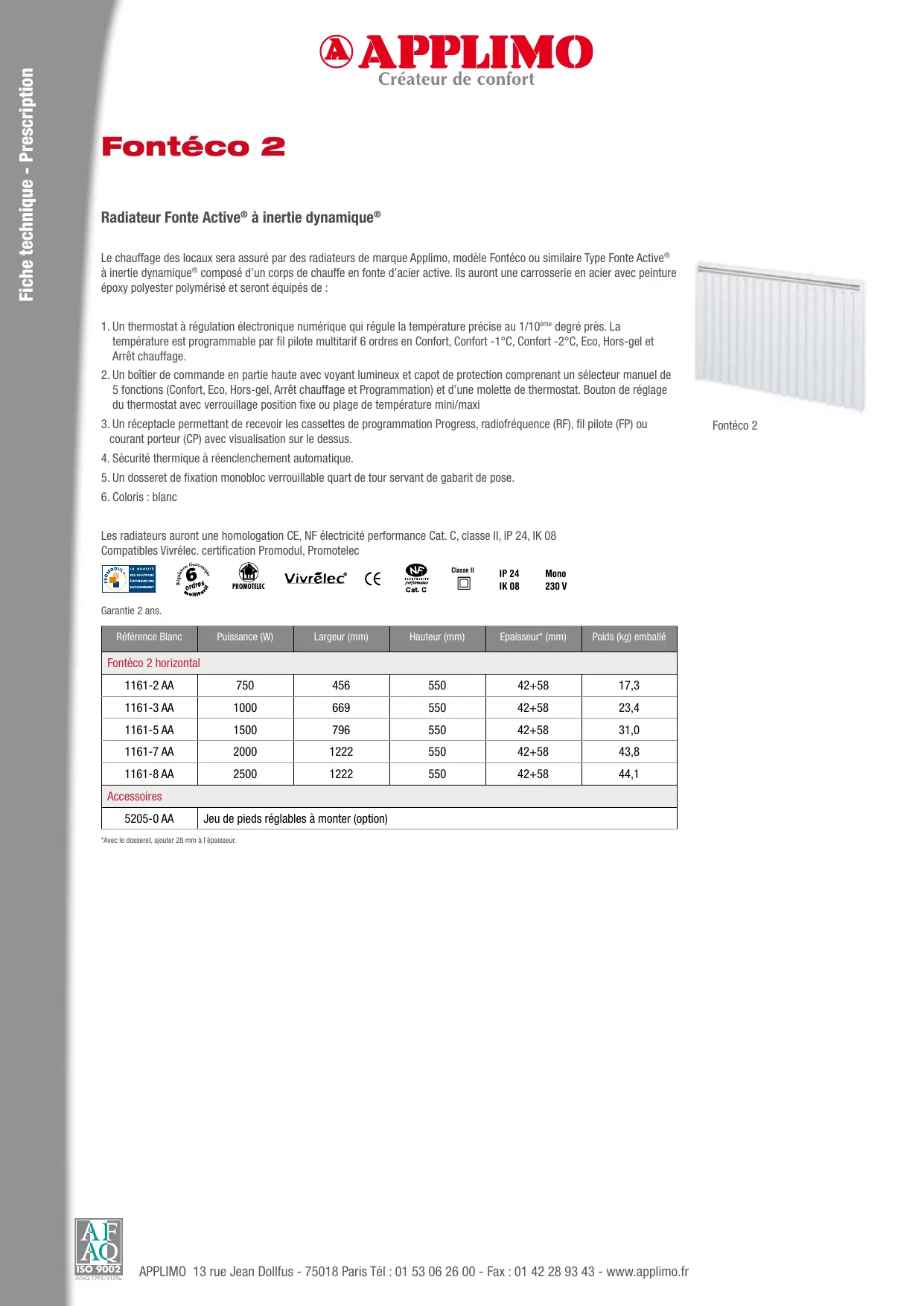

MODE D'EMPLOI FONTECO 2 APPLIMO

Radiateur fonte active à inertie dynamique

Le chauffage des locaux sera assuré par des radiateurs de marque Applimo, modèle Fonteco ou similaire, type , composés d'un corps de chauffe en fonte d'acier active. Ils auront une carrosserie en acier avec peinture époxy polyester polymérisé et seront équipés de :

1. Un thermostat à régulation électronique numérique qui régule la température précise au 1/10ème de degré près. La température est programmable par fil pilote multitarif 6 ordres en Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêt chauffage.
2. Un boîtier de commande en partie haute avec voyant lumineux et capot de protection comprenant un sélecteur manuel de 5 fonctions (Confort, Eco, Hors-gel, Arrêt chauffage et Programmation) et une molette de thermostat. Bouton de réglage du thermostat avec verrouillage en position fixe ou plage de température mini/maxi.
3. Un réceptacle permettant de recevoir les cassettes de programmation Progress, radiofréquence (RF), fil pilote (FP) ou courant porteur (CP) avec visualisation sur le dessus.
4. Sécurité thermique à réenclenchement automatique.
5. Un dosseret de fixation monobloc verrouillable quart de tour servant de gabarit de pose. 6. Coloris : blanc

FontecO2

Les radiateurs auront une homologation CE, NF électricité performance Cat. C, classe II, IP 24, IK 08. Compatibles Vivrélec. Certification Promodul, Promotelec.

Vivrelc

Garantie 2 ans.

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Fontéco 2 horizontal
1161-2 AA	750	456	550	42+58	17,3
1161-3 AA	1000	669	550	42+58	23,4
1161-5 AA	1500	796	550	42+58	31,0
1161-7 AA	2000	1222	550	42+58	43,8
1161-8 AA	2500	1222	550	42+58	44,1
Accessoires
5205-0 AA	Jeu de pieds régibles à monter (option)

*Avec le dosseret, ajouter 28 mm à l'épaisseur.

Destination et utilisation :

Chauffage d'ambiance. Ce radiateur électrique direct est prévu pour des locaux d'habitation individuelle ou collective ainsi que pour les pièces bien isolées dans le tertiaire, dans le neuf ou l'existant.

Mise en œuvre :

Elle doit être réalisée conformément aux normes d'installation prévues par la NF C 15-100. Ainsi, dans les pièces d'eau, il conviendra de respecter les dispositions suivantes : selon les besoins, l'appareil pourrait être installé dans le volume 2 (c'est-à-dire dans un espace de 0,6 m autour de la baignoire ou de la douche, à condition toutefois que les commandes ne soient pas accessibles depuis celle-ci et qu'il soit répertorié "Classe II, protection IP 24"), ou dans le volume 3 (c'est-à-dire dans un espace situé à 2,40 m de la baignoire ou de la douche). Les interrupteurs et autres dispositifs de commande devront être installés de façon à ce qu'une personne dans la baignoire ou dans la douche ne puisse les toucher. En outre, l'appareil ne devra pas être installé sous une prise de courant.

Pose de l'appareil :

La pose de l'appareil devra être réalisée en respectant les conditions suivantes : l'appareil sera installé avec le dosseret lui correspondant et livré avec celui-ci. La pose se fera à une hauteur minimum de 15 cm du sol afin de dégager les sorties d'air et le dosseret sera fixé par vis et chevilles afin de garantir la solidité de l'ensemble. Pour des raisons de sécurité, de bonne circulation de l'air et de bon fonctionnement, un espace de 50 cm sera maintenu devant et au-dessus de l'appareil et de minimum 10 cm de part et d'autre. L'installation de l'appareil sera faite de telle manière que les commandes soient facilement accessibles. Dans un souci de bon fonctionnement, on fera en sorte de ne pas placer l'appareil dans un courant d'air, ce qui aurait pour conséquence de perturber le bon fonctionnement de sa régulation. De plus, il est strictement interdit de couvrir ou d'obstruer les entrées et sorties d'air des appareils, ce qui pourrait occasionner un danger potentiel et un risque d'endommagement de l'appareil.

Dans un souci d'optimisation des consommations d'énergie, il est recommandé, pour des pièces d'une surface supérieure à 20 m², ou dont les déperditions de chaleur sont trop importantes (>2000 Watts), d'installer deux appareils.

Raccordement électrique :

• Conformément à la norme NF C 15-100, le raccordement au secteur se fait à l'aide d'un câble 3 fils, phase, neutre et fil pilote, par l'intermédiaire d'un boîtier de raccordement.
• Alimentation en 230 Volts monophasé 50 Hz.
• Section de conducteur en cuivre électrique normalisé d'au moins 1,5 mm² pour une puissance maximum de 2300 W.
• Interdiction formelle de raccorder par une prise de courant.
• Interdiction de raccorder l'appareil à la terre.
• Un circuit ne peut alimenter plus de 5 appareils.
• Chaque circuit doit aboutir à une boîte de connexion encastrée dans le mur au dos du radiateur, avec la contrainte d'être placée à 5 cm minimum du sol pour les pièces principales et à 25 cm dans les pièces et locaux humides (le volume 1 interdit l'emploi de boîte de connexion, et pour le volume 2, elles doivent être de type IP X4).
• Un dispositif de coupure omnipolaire avec une distance d'ouverture de contact d'au minimum 3 mm doit équiper l'installation.
• L'alimentation des appareils d'une même pièce devra être issue directement du tableau de répartition pour favoriser l'évolution.
• Tous les fils pilotes doivent aboutir au tableau et être repérés de manière visible et rendus identifiables selon leur affectation précise. Ils doivent être équipés d'un organe de coupure.
• Un disjoncteur divisionnaire protégera chacun des circuits (phase + neutre) et assurera le sectionnement et la commande, c'est-à-dire la coupure de l'alimentation.
• Courant assigné maximal : 16 A pour une section de conducteur en cuivre de 1,5 mm².
• La protection des personnes est garantie par une fonction différentielle qui pourra être intégrée au disjoncteur de branchement.
• Dans le cas d'une installation dans une pièce d'eau équipée d'une baignoire ou d'une douche, l'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA.

Régulation et programmation

• La régulation est numérique, de qualité NF électricité performance Catégorie C.
• La variation de température au centre de la pièce devra être inférieure à 0,5°C. La dérive est limitée à 1,5°C.
• Les appareils seront équipés d'une régulation électronique numérique recevant à distance ou par cassettes intégrées compatibles (Progress) six ordres de fonctionnement : Confort, Confort - 1°C, Confort - 2°C, Eco, Hors-Gel, Arrêt du Chauffage.
• Le "Niveau Confort" correspond à la température voulue dans une pièce de vie principale.
• Le "Niveau Confort - 1°C", c'est l'aba 1°C environ.
• Le "Niveau Confort - 2°C", c'est l'aba 2°C environ.
• Le "Niveau Eco inférieur au "Niveau Confort", appliqué en cas d'absence ou de nuit. Cet abaissement de température est réglé à -3,5 °C par défaut.
• Le "Niveau Hors-Gel d'environ 7 °C qui s'applique en cas d'absence prolongée.
• La fonction programmation est optionnelle. Elle automatise l'alternance des températures "Confort" et "Eco" en fonction d'un cycle hebdomadaire.
• Les températures peuvent être réglées pièce par pièce.

Radiateur fonte active à inertie dynamique

• Le cœur de chauffe en Fonte Active® permet une dissipation douce et régulière de la chaleur pour procurer bien-être et confort.
• nfort pour assurer une température homogène sans gaspillage énergétique.
• Programmation :
• radio fréquence » ou par cassettes « courant porteur ».
• Par cassette « fil pilote »

Caractéristiques

• Corps de chauffe en fonte active.
• Carrosserie en acier. Peinture époxy polyester polymérisée.
• Boîtier de commande avec capot de protection translucide verrouillable.
• Livré de série avec cordon 2 fils + fil pilote. Coloris blanc.
• Régulation électronique numérique de la température précise au 1/10e de degré près.
• Programmable par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt chauffage).
• Sécurité thermique à réenclenchement automatique.
• Pendant l'installation, l'appareil tient debout seul au sol. La fixation s'effectue par un dosseret verrouillable qui sert de gabarit de pose.

Référence Blanc	Puisance (W)	Largeur (mm)	Hauteur (mm)	Epaisseur* (mm)	Poids (kg) emballé
Fontéco 2 horizontal
1161-2 AA	750	456	550	42+58	17,3
1161-3 AA	1000	669	550	42+58	23,4
1161-5 AA	1500	796	550	42+58	31,0
1161-7 AA	2000	1222	550	42+58	43,8
1161-8 AA	2500	1222	550	42+58	44,1
Accessoires
5205-0 AA	Jeu de pieds régibles à monter (option)

*Avec le dosseret, ajouter 28 mm à l'épaisseur.

FontecO2

FontecO 2
