WPL 5 N - Pompe à chaleur STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air/eau
Marque	STIEBEL ELTRON
Modèle	WPL 5 N
Référence	221143
Dimensions du module hydraulique (HxLxP)	1878 x 600 x 650 mm
Dimensions de la pompe à chaleur (HxLxP)	650 x 820 x 300 mm
Poids du module hydraulique	162 kg
Poids de la pompe à chaleur	62 kg
Fluide frigorigène	CO₂ (R744)
Puissance calorifique (service efficient) à +35°C	4,1 kW
Puissance absorbée (service efficient) à +35°C	1,4 kW
Coefficient de performance annuel (COP)	3,4
Coefficient de performance eau chaude	3,6
Niveau de pression sonore à 1 m	47 dB (A)
Passage d'air (WQA)	1.300 m³/h
Débit volume côté chauffage	0,5 m³/h
Différence de pression dans la pompe	451 hPa
Température de l'air extérieur (WQA)	-20 °C à +30 °C (limite d'utilisation)
Température de départ maximale	+70 °C (eau chaude)
Accumulateur d'eau chaude	200 litres intégré
Raccordement départ/retour chauffage	Raccords rapides R 22 mm
Courant de démarrage	30 A
Type de compresseur	Inverter (2 compresseurs)
Installation	Extérieur, compacte
Entretien et nettoyage	Vérifier les filtres à air annuellement. Faire entretenir par un professionnel.

FOIRE AUX QUESTIONS - WPL 5 N STIEBEL ELTRON

Quel fluide frigorigène utilise la pompe à chaleur WPL 5 N ?

La WPL 5 N utilise le fluide frigorigène naturel CO₂ (R744), respectueux de l'environnement et neutre pour la couche d'ozone.

Quelle est la puissance calorifique de la WPL 5 N ?

La puissance calorifique varie selon les conditions : par exemple, 4,1 kW à température extérieure de +2°C et départ chauffage à +35°C.

Quel est le coefficient de performance annuel (COP) ?

Le COP annuel est de 3,4, ce qui signifie que pour 1 kW électrique consommé, la pompe fournit 3,4 kW de chaleur.

La pompe à chaleur WPL 5 N est-elle silencieuse ?

Oui, avec un niveau de pression sonore de 47 dB (A) à 1 mètre, elle fait partie des appareils les plus silencieux du marché.

Quelle est la température maximale de l'eau chaude ?

La température de l'eau chaude peut atteindre jusqu'à +70 °C, idéale pour les besoins sanitaires élevés.

Quelles sont les dimensions du module hydraulique ?

Le module hydraulique mesure 1878 x 600 x 650 mm (H x L x P) et pèse 162 kg.

La WPL 5 N convient-elle pour les appartements ?

Oui, grâce à sa forme compacte et son fonctionnement silencieux, elle est parfaitement adaptée aux appartements en propriété avec comptage individuel.

Quel est l'accumulateur d'eau chaude intégré ?

L'appareil intègre un accumulateur d'eau chaude de 200 litres en série.

Quelle est la plage de température extérieure pour le fonctionnement ?

La limite d'utilisation est de -20 °C à +30 °C de température extérieure.

Quelle garantie est proposée par STIEBEL ELTRON ?

STIEBEL ELTRON offre une garantie bisannuelle et propose des contrats de service optionnels prolongeant la garantie jusqu'à sept ans.

MODE D'EMPLOI WPL 5 N STIEBEL ELTRON

Tout propriétaire de maisons ou appartements souhaite profiter de son indépendance. Une attente que la pompe à chaleur WPL 5 N satisfait avec brio à plusieurs niveaux. Pour le chauffage, elle utilise par exemple l'énergie solaire contenue dans l'air et réduit ainsi les coûts énergétiques. Dans les ensembles résidentiels, elle permet d'alimenter en chaleur chaque unité qui réglera exactement sa consommation individuelle. Extrêmement silencieuse et reposant sur une technique ne générant aucune émission, elle fournit toute une pléiade de libertés dans le domaine résidentiel. La WPL 5 N garantit dans tous les cas une technique prometteuse.

Appareil compact - alimentation complète | La pompe à chaleur WPL 5 N est le système complet pour le chauffage de bâtiments à faible consommation d'énergie dont le besoin en eau chaude est élevé. Sans installation compliquée, elle chauffe les appartements de manière efficace à l'aide d'un appareil extérieur. Le circulateur intégré par le gestionnaire de la pompe à chaleur, la résistance additionnelle intégrée et l'accumulateur d'eau chaude de 200 litres sont les principaux groupes intégrés en série dans cet appareil compact.

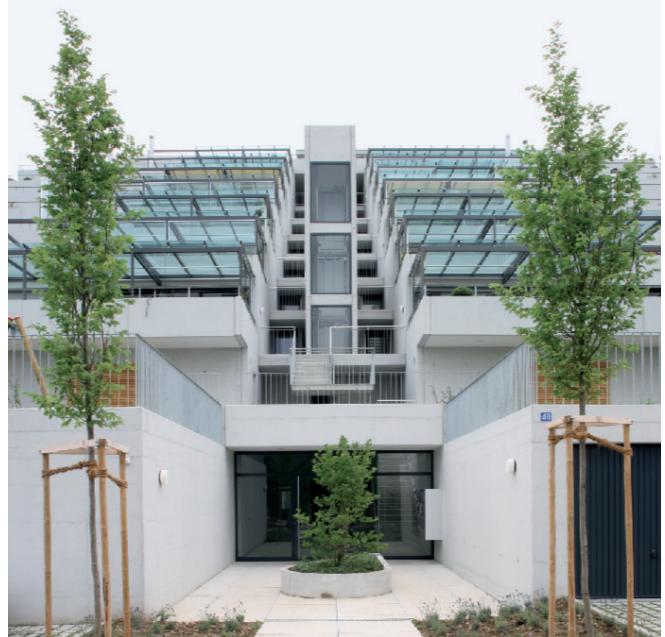

Chauffage individuel | En raison de sa forme compacte, la WPL 5 N est prédestinée pour l'utilisation dans des appartements en propriété. En effet, d'une part, grâce à l'alimentation en chaleur décentralisée, elle supprime les pertes de chaleur considérables résultant de la répartition de chaleur dans différents appartements. D'autre part, chaque utilisateur paie exactement sa consommation individuelle relevée sur le compteur électrique. La pompe à chaleur WPL 5 N qui fonctionne de manière particulièrement discrète compte d'ailleurs parmi les appareils les plus silencieux actuellement disponibles sur le marché.

EFFICIENCE ÉNERGÉTIQUE

OPTIMISATION DES COÛTS

ENVIRONNEMENT

PROPRIÉTÉS D'UTILISATION

Utilise jusqu'à 70% de l'énergie solaire contenue dans l'air

Réduit de moitié les coûts de chauffage

Fonctionne sans générer des émissions, fluide frigorigène neutre pour l'environnement

Offre un comportement d'eau chaude élevé

Solutions puissantes pour le domaine résidentiel.

Puissance bois 3,4 | Avec la WPL 5 N, STIEBEL ELTRON ouvre de nouvelles voies. L'entreprise pose en effet de nouveaux jalons en proposant l'une des premières pompes à chaleur fonctionnant avec le fluide frigorigène naturel CO_2 : STIEBEL ELTRON a réussi à parfaitement exploiter le potentiel de cette technique grâce à l'harmonisation optimale de l'échauffement de l'eau de chauffage et de l'eau potable. La technologie des compresseurs Inverter permet par ailleurs d'adapter de manière optimale la puissance au besoin respectif et d'obtenir un coefficient de performance annuel de 3,4. Finalement, grâce à son fonctionnement très silencieux et son mélange spécifique d'une quantité minime de chauffage et d'un pourcentage plus élevé d'eau chaude, ce système se prête de manière idéale à des installations dans des encombrements réduits.

Une solution parfaite garantie | STIEBEL ELTRON livre une qualité certifiée, non seulement dans le cadre de la garantie bisannuelle, mais surtout grâce aux contrats de service après-vente optionnels incluant l'entretien et une prolongation de la garantie jusqu'à sept ans. Avec les aides à la planification globales et le service de mise en service, STIEBEL ELTRON propose les meilleures conditions pour un service complet au profit d'une alimentation en chaleur garantie pour l'avenir.

WPL5N

Fonctionnement très silencieux

Modèle optimal pour le neuf et les encombrents réduits

Installation simple

Fluide frigorigène naturel CO2

Température de l'eau chaude jusqu'à +70 °C

Adaptation optimale de la puissance par utilisation de 2 compresseurs Inverter

Liminé d'utilisation de -20 °C à +30 °C température extérieure

Accumulateur d'eau chaude: 200 litres

APERCU DES DONNÉES TECHNIQUES

Réf. code

Coefficient de performance annuel

Coefficient de performance de la préparation d'eau chaude

Niveau de pression sonore à 1 m d'écart (dB (A))

Passage d'air WQA (m3/m)

Débit volume côtechauffage (m3/m)

Différence de pression dans la pompe à chaleur (hPa)

Raccordement départchauffage /retourchauffage

Fluide actif

Courant de démarrage (A)

Dimensions du module hydraulique HxLxP (mm)

Dimensions de la pompe à chaleur HxLxP (mm)

Poids du module hydraulique /poids de la pompe à chaleur (kg)

Température de l'air WQA (°C)

Température de départ WNA (°C)

Puissance calorifique (service efficient) (kW)

Puissance absorbée (kW)

WPL 5 N
221143
3,4*
3,6**
47
1.300
0,5
451
Raccords rapides R 22 mm
CO2 (R 744)
30
1.878x600x650
650x820x300
162 / 62
+2			-8
+35	+45	+55	+35	+45	+55
4,1	3,7	3,5	4,7	4,1	3,9
1,4	1,5	1,6	1,9	2,0	2,1
