SEAFINDER 320DF - Sondeur de pêche EAGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonar de pêche et détecteur de poissons
Caractéristiques techniques principales	Écran LCD couleur de 320 x 240 pixels, technologie sonar à double faisceau
Alimentation électrique	Fonctionne avec une batterie rechargeable
Dimensions approximatives	Dimensions compactes pour une utilisation facile en bateau ou à la main
Poids	Léger, idéal pour le transport
Compatibilités	Compatible avec divers types de bateaux et d'embarcations
Type de batterie	Batterie lithium-ion rechargeable
Tension	12V
Puissance	Consommation électrique optimisée pour une utilisation prolongée
Fonctions principales	Détection de poissons, affichage de la profondeur, identification des structures sous-marines
Entretien et nettoyage	Nettoyage régulier de l'écran et du capteur, stockage dans un endroit sec
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour maintenance
Sécurité	Utiliser conformément aux instructions pour éviter les dommages et garantir la sécurité
Informations générales	Idéal pour les pêcheurs amateurs et professionnels, facile à utiliser

FOIRE AUX QUESTIONS - SEAFINDER 320DF EAGLE

Comment installer le EAGLE SEAFINDER 320DF ?

Pour installer le EAGLE SEAFINDER 320DF, suivez le guide d'installation fourni dans la boîte. Assurez-vous de fixer le transducteur correctement et de brancher l'appareil à une source d'alimentation appropriée.

Pourquoi mon EAGLE SEAFINDER 320DF n'affiche-t-il pas d'images ?

Vérifiez d'abord que le transducteur est correctement installé et immergé dans l'eau. Assurez-vous également que l'appareil est allumé et que les connexions sont sécurisées.

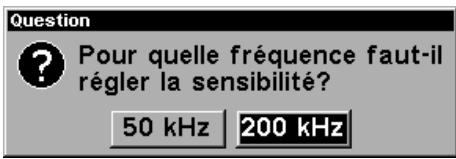

Comment régler la sensibilité du sonar ?

Accédez au menu de configuration de l'appareil et recherchez l'option de sensibilité. Ajustez le niveau en fonction de vos besoins pour obtenir une meilleure clarté des images sous-marines.

Mon appareil ne s'allume pas, que faire ?

Vérifiez la connexion à la source d'alimentation. Assurez-vous que les câbles sont bien branchés et que la batterie est chargée. Si le problème persiste, testez avec une autre source d'alimentation.

Comment mettre à jour le logiciel du EAGLE SEAFINDER 320DF ?

Visitez le site web du fabricant pour télécharger la dernière version du logiciel. Suivez les instructions fournies pour transférer le fichier vers votre appareil via une carte SD.

Que faire si l'affichage est flou ou déformé ?

Vérifiez que le transducteur est propre et qu'il n'y a pas de bulles d'air autour. Vous pouvez également essayer de redémarrer l'appareil ou de réinitialiser les paramètres par défaut.

Comment interpréter les données du sonar ?

Les données du sonar sont affichées sous forme d'échos. Les échos plus forts indiquent des objets plus proches, comme des poissons ou des obstacles. Consultez le manuel pour des explications détaillées sur les différents types d'échos.

Est-il possible d'utiliser le EAGLE SEAFINDER 320DF en eau salée ?

Oui, le EAGLE SEAFINDER 320DF est conçu pour fonctionner dans les eaux salées. Assurez-vous de rincer le transducteur à l'eau douce après utilisation pour éviter la corrosion.

Comment calibrer le transducteur ?

Pour calibrer le transducteur, accédez au menu de configuration et suivez les instructions pour l'étalonnage. Cela peut inclure des tests en eau peu profonde pour ajuster les paramètres.

MODE D'EMPLOI SEAFINDER 320DF EAGLE

Écho-sondeur de profondeur et détecteur de poissons

Installation et Fonctionnement

Tous droits réservés.

Eagle® est une marque déposée de Eagle Electronics. Marine-Tex™ est une marque déposée de Illinois Tool Works Inc.

Eagle Electronics peut juger nécessaire de modifier ou de mettre fin à nos polices d'assurances, à nos réglementations et à nos offres spéciales à tout moment. Nous nous réservons le droit de le faire sans préavis. Tous les dispositifs et les caractéristiques peuvent faire l'objet de modifications sans préavis. Tous les écrans de ce manuel sont simulés.

Pour obtenir des manuels d'utilisateur gratuits et d'autres informations, visitez notre site internet : www.eaglesonar.com

Eagle Electronics

P. O. Box 669

Catoosa, OK 74015 USA

Imprimé aux États-Unis.

Table des matières

Sec. 1 : Lisez-Moi D'abord !

Informations Techniques : FishMark™ 320, SeaFinder™ 320DF......2

Introduction au Sonar

Comment Utiliser Ce Manuel : Conventions Typographiques...... 4

Outils et Matériel Recommandés 7

Sélectionner l'emplacement de la sonde 8

Installation à l'intérieur de la coque ou installation sur le tableau arrière. 10

Assemblage et Montage de la Sonde sur le Tableau Arrière.

Installation sur un Moteur Électrique. 15

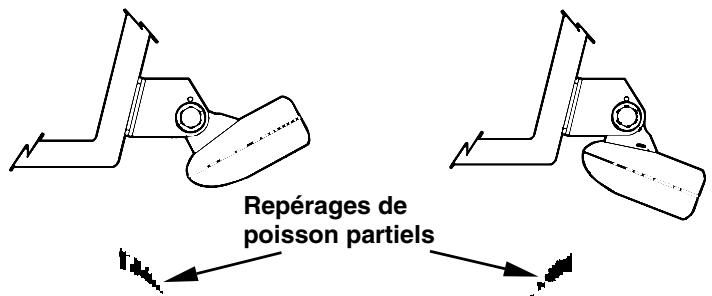

Orientation de la Sonde et Repérage du Poisson. 16

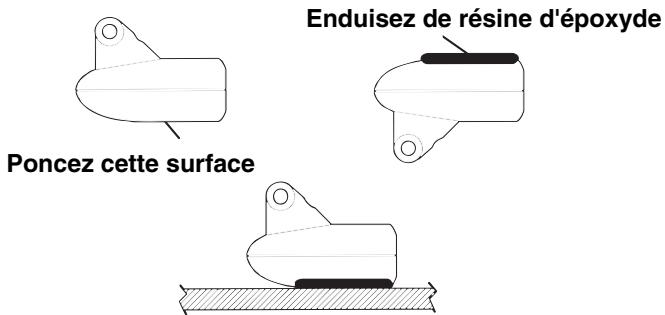

Installation Collée à l'Intérieur de la Coque.

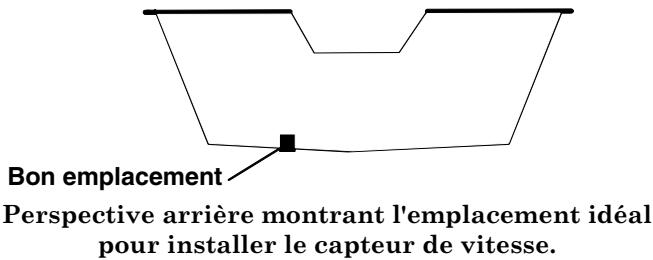

Capteurs de Vitesse/Température 19

Branchements Électriques 22

Installation du Sondeur 23

Installation sur l'Étrier 23

Installation dans le Tableau de Bord. 25

Sec. 3: Fonctionnement de Base

Clavier 27

Mise en route de l'appareil, de la lumière et extinction.

Menu Principal.

Réglages de la Langue 29

Menu Sondeur 32

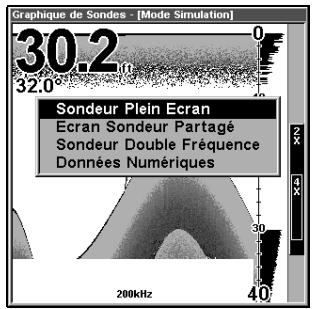

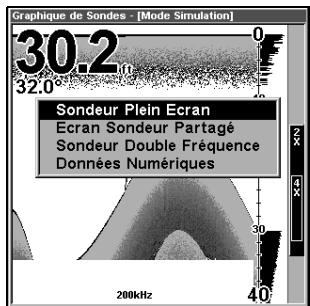

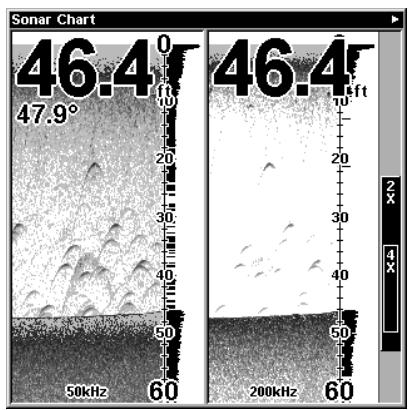

Menu Pages 35

Guide de Démarrage avec un Sondeur Eagle 38

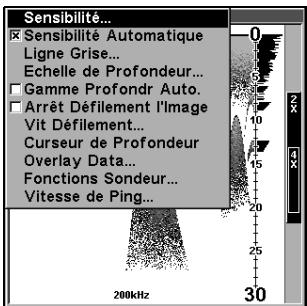

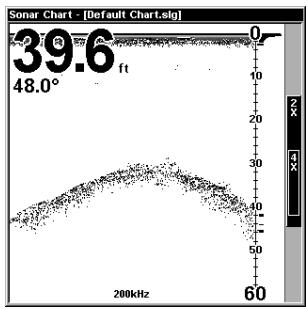

Utilisation du Sondeur 39

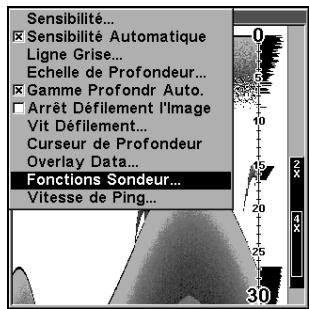

Section 4 : Options de Réglages du Sondeur 43

ASPTM (Traitement de Pointes de Signaux).

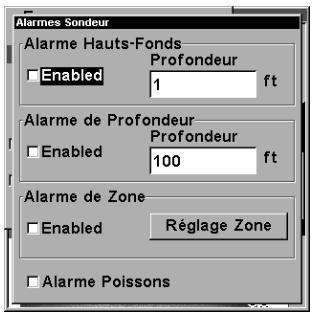

Alarmes 44

Alarme de Profondeur 44

Alarme de Zone 45

Alarme de Zone 45

Eclairage. 46

Compensation de la Vitesse 46

Vitesse de Défilement 46

Contraste 46

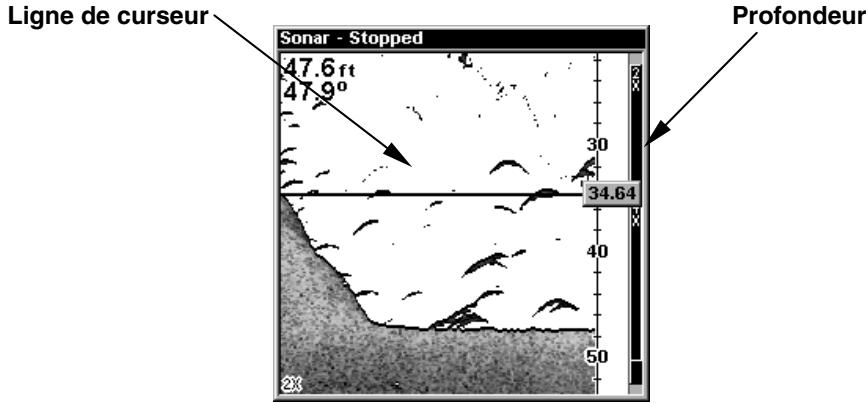

Curseur de Profondeur 46

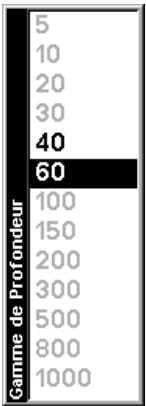

Échelle : Mode Automatique 47 Échelle : Mode Manuel 47 FasTrack™ 47 Fish ID™ (Symboles Poissons & Profondeur des Cibles) 48 Profondeur du Poisson (FishTrack™) 50 FishReveal™ 50 Fréquence (Changer la Fréquence d'Utilisation) 52 Bande Grise - Grayline® 53 HyperScroll™ 55 Rejet du Bruit 55 Données de Superposition 55 Vitesse de Ping (d'Impulsion) et HyperScroll™ 56 Info-Bulles 57 Réinitialisation des Options 57 Réinitialisation du Totalisateur de Distance Parcourue 58 Contraste, Niveau d'Éclairage et Mode d'Affichage de l'Écran 58 Sensibilité & Sensibilité Automatique 58 Offset de Quille 60 Réglage du Langage Interne 61 Information Logiciel 61 Mode Sondeur Graphique 61 Options d'Affichage 61 Sondeur Plein Écran 62 Écran Partagé 62 Écran Double Fréquence (SeaFinder 320DF seulement) 63 Écran de Données Numériques 64 Personnaliser son Écran de Données Numériques 64 Simulateur Sondeur 65 Arrêt du Défilement 66 Clarté de Surface 66 Unités de Mesure 67 Zoom & Barre de Zoom 67 Translation de Zoom 68 Sec. 5 : Dépannage 69

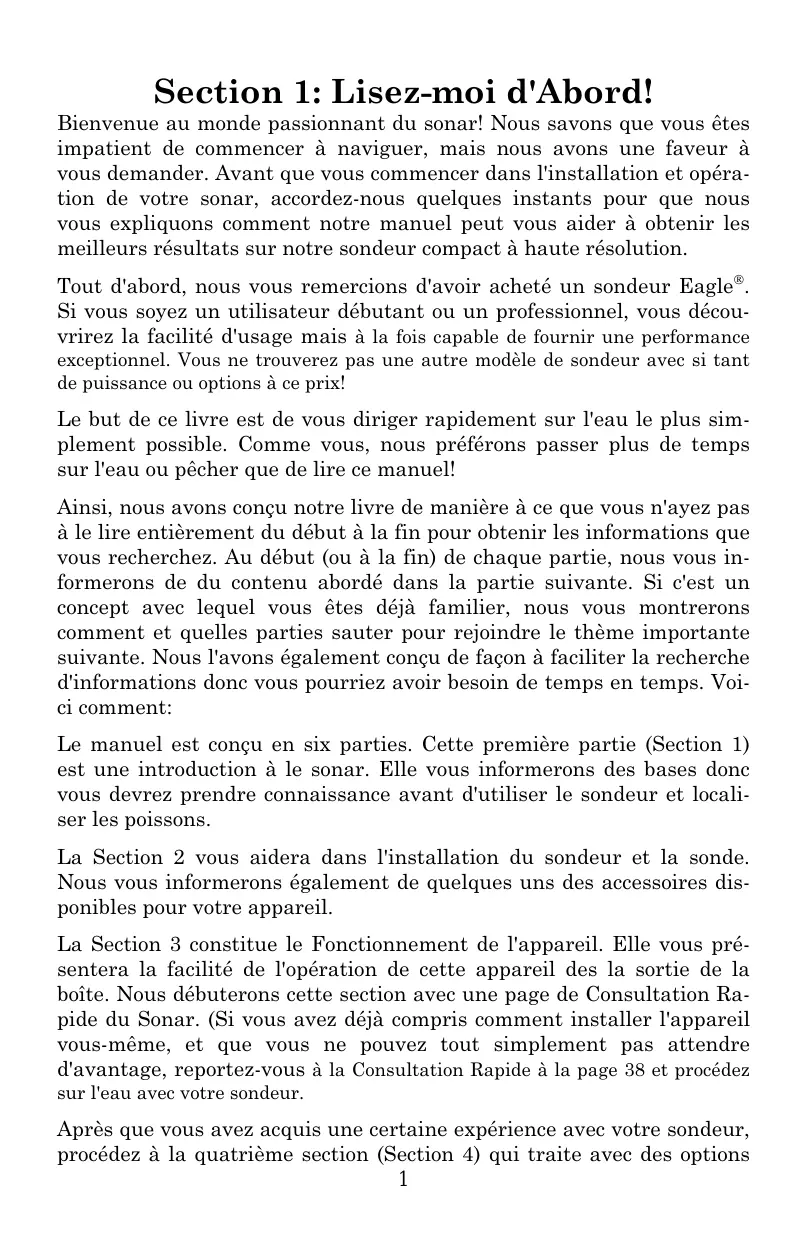

Section 1 : Lisez-moi d'abord !

Bienvenue au monde passionnant du sonar ! Nous savons que vous êtes impatient de commencer à naviguer, mais nous avons une faveur à vous demander. Avant que vous commenciez l'installation et l'opération de votre sonar, accordez-nous quelques instants pour que nous vous expliquions comment notre manuel peut vous aider à obtenir les meilleurs résultats avec notre sondeur compact à haute résolution.

Tout d'abord, nous vous remercions d'avoir acheté un sondeur Eagle®. Que vous soyez un utilisateur débutant ou un professionnel, vous découvrirez un appareil facile à utiliser mais à la fois capable de fournir une performance exceptionnelle. Vous ne trouverez pas un autre modèle de sondeur avec autant de puissance et d'options à ce prix !

Le but de ce livre est de vous diriger rapidement sur l'eau le plus simplement possible. Comme vous, nous préférons passer plus de temps sur l'eau à pêcher qu'à lire ce manuel !

Ainsi, nous avons conçu notre livre de manière à ce que vous n'ayez pas à le lire entièrement du début à la fin pour obtenir les informations que vous recherchez. Au début (ou à la fin) de chaque partie, nous vous informerons du contenu abordé dans la partie suivante. Si c'est un concept avec lequel vous êtes déjà familier, nous vous montrerons comment et quelles parties sauter pour rejoindre le thème important suivant. Nous l'avons également conçu de façon à faciliter la recherche d'informations dont vous pourriez avoir besoin de temps en temps. Voici comment :

Le manuel est conçu en six parties. Cette première partie (Section 1) est une introduction au sonar. Elle vous informera des bases dont vous devrez prendre connaissance avant d'utiliser le sondeur pour localiser les poissons.

La Section 2 vous aidera à installer le sondeur et la sonde. Nous vous informerons également de quelques-uns des accessoires disponibles pour votre appareil.

La Section 3 constitue le Fonctionnement de l'appareil. Elle vous présentera les capacités de cet appareil dès la sortie de la boîte. Nous débuterons cette section avec une page de Consultation Rapide du Sonar. Si vous avez déjà compris comment installer l'appareil vous-même et que vous ne pouvez tout simplement pas attendre davantage, reportez-vous à la Consultation Rapide à la page 38 et procédez sur l'eau avec votre sondeur.

Après que vous avez acquis une certaine expérience avec votre sondeur, procédez à la quatrième section (Section 4) qui traite des options

plus avancées du sondeur et d'autres fonctions.

Lorsque vous visualisez le menu d'une des commandes sur l'écran du sonar, vous pouvez la rechercher dans le manuel en consultant rapidement la table des matières, en feuilletant la Section 3 ou en parcourant la partie concernant les options de la Section 4.

Si vous avez des problèmes avec votre sondeur, vous pouvez consulter la Section 5, qui traite du dépannage et vous offre des conseils pour résoudre les problèmes.

Si vous approuvez les détails, parcourez rapidement les paragraphes suivants concernant les spécifications de l'appareil afin de vous rendre compte de sa puissance. Cela est important pour nous (et pour nos utilisateurs avertis), mais si vous n'êtes pas intéressé par ces détails techniques, reportez-vous directement aux informations importantes concernant le fonctionnement du sondeur à la page 4.

Informations techniques : Gamme des produits FishMark™ 320, SeaFinder™ 320DF

Informations générales

Boîtier : 5,4" H x 6,9" L x 3,4" P (13,8 x 17,6 x 8,6 cm) ; Étanche ; utilisable dans l'eau salée.

Affichage : 5.0" (12.7 cm) en diagonale ; Haute définition Film SuperTwist LCD.

Résolution : 320 pixels x 320 pixels ; 102 400 pixels au total.

Éclairage : Rétroéclairage du clavier et de l'écran pour une utilisation nocturne.

Alimentation : 10 à 17 volts DC.

Mémoire : Mémoire interne de sauvegarde des paramètres de réglage utilisateur.

Langages : 10 langues disponibles au choix.

Sondeur Fréquence : 200 kHz (50/200 kHz pour le SeaFinder uniquement).

Sondes : Une sonde Skimmer® bi-fréquence incluant un capteur de température intégré est livrée d'origine avec le SeaFinder 320DF. Les angles de détection associés sont de et. Une sonde Skimmer® mono-fréquence incluant un capteur de température intégré est livrée d'origine avec le FishMark 320. L'angle

de détection de la sonde est de 20°. La sonde permet une détection du fond jusqu'à une vitesse de 70 mph (soit 61 nœuds).

Puissance : 1 500 watts crête à crête / 188 watts RMS.

Performances : SeaFinder 320DF : 1 500 pieds (450 mètres). FishMark 320 : 800 pieds (244 mètres). La profondeur sonnée dépend de l'installation, de la position de la sonde, de la composition du fond et de l'état de l'eau. Cependant, l'appareil donnera de meilleurs résultats en eaux douces qu'en eaux salées.

Affichage de la profondeur : affichage numérique continu.

Alarmes audibles : Haut-fond, bas-fond, poisson.

Suivie de l'échelle automatique : Oui, avec rafraîchissement instantané.

Détails du fond : Oui.

Zoom / Suivi du fond : Oui.

Zoom / Écran partagé : Oui.

Température de surface : Oui, avec capteur de température extérieur en option, capteur combiné de température et de vitesse, ou sonde avec température intégrée.

Enregistrement de la vitesse et de la distance : Oui, avec le capteur de vitesse optionnel.

Avertissement !

Entreposez votre appareil à une température comprise entre -20°C et +75°C. Un entreposage prolongé à des températures supérieures ou inférieures à celles indiquées ci-dessus peut endommager l'écran de visualisation à cristaux liquides. Ce type de dégât n'est pas couvert par la garantie. Pour plus d'informations, veuillez contacter le Service Clientèle de l'entreprise ; vous trouverez les numéros de téléphone correspondants à la fin de votre manuel.

Introduction au sonar

Le sonar a été conçu durant les années 40. Si vous avez déjà une connaissance de son fonctionnement, sautez à la section qui traite des conventions typographiques dans le manuel. Si vous n'avez jamais utilisé un sonar, cette section traitera des principes.

Le mot Sonar est une abréviation pour "Sound Navigation and Ranging". Cette technologie a été conçue durant la Seconde Guerre mondiale.

dial pour détecter les sous-marins ennemis. Un sondeur consiste en un émetteur, une sonde, un récepteur et un affichage. En termes simplifiés, voici comment un sondeur trouve le fond ou le poisson.

L'émetteur émet une impulsion électrique que la sonde convertit en onde sonore et l'envoie dans l'eau. (Le son n'est pas entendu par les humains ou les poissons.) L'onde sonore entre en contact avec un objet (poisson, structure ou fond) et retourne vers la sonde, qui convertit ce bruit en un signal électrique.

Le récepteur amplifie le retour du son, ou écho, et l'envoie à l'écran où une image de l'objet apparaît sur le défilement du sondeur. Le microprocesseur du sondeur calcule le délai entre le signal transmis et le retour d'écho pour déterminer la distance à l'objet. Le processus se répète plusieurs fois à chaque seconde.

Comment utiliser ce manuel : conventions typographiques

La plupart des instructions sont organisées en étapes numérotées. Les touches numériques et fléchées apparaissent en gras. Par conséquent, si vous êtes juste pressé (ou si vous n'avez besoin que d'un rappel), vous pouvez parcourir les instructions et identifier la commande à utiliser en retrouvant son titre représenté en gras. Les paragraphes ci-dessous expliquent comment interpréter la mise en forme du texte pour ces commandes et pour d'autres instructions.

Touches fléchées

Les touches fléchées contrôlent le mouvement du curseur sur votre écran. Elles permettent également de faire défiler les menus du sondeur de façon à ce que vous puissiez exécuter les différentes commandes. Elles sont représentées par les symboles suivants qui désignent, dans l'ordre, la flèche du bas, la flèche du haut, la flèche de gauche et la flèche de droite : ↓ ↑ ← →.

Clavier

Les autres touches remplissent toute une variété d'autres fonctions. Lorsque le texte se réfère à une touche, celle-ci est représentée en gras, type sans serif. Par exemple, la touche <ENT> est désignée par ENT et la touche <MENU> par MENU.

Menu

Le menu d'une commande ou d'une option apparaîtra en petites lettres capitales, de type gras sans serif comme celui-ci : LIGNE GRIS. Ceci indique que vous êtes sur le point de sélectionner une commande ou une option de menu. Le texte que vous devrez peut-être taper ou les noms de fichiers que vous devrez sélectionner apparaîtront en italique, tel que *trail name*.

Instructions – séquences menu

La plupart des fonctions que vous réaliserez avec ce sonar sont décrites sous forme de séries de frappes et de sélections de commandes. Nous les avons écrites de manière condensée pour une lecture rapide et simplifiée.

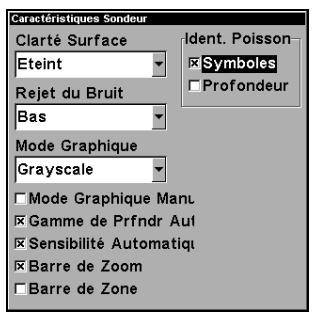

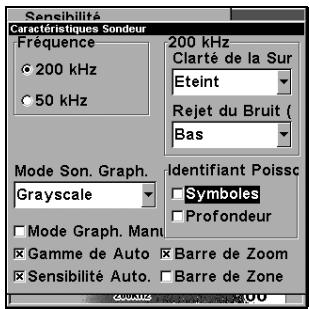

Par exemple, les instructions pour CHOISIR l'option Fish ID ressembleraient à ceci :

1. Appuyez sur MENU puis sur ↓ jusqu'à SONAR FEATURES et appuyez sur ENT.
2. Appuyez sur la touche fléchée ← ou → jusqu'à FISH ID SYMBOLS | ENT | EXIT | EXIT.

Traduite en français complet, l'étape 1 dirait : "Appuyez sur la touche Menu. Pressez ensuite la flèche du bas pour dérouler le menu et sélectionnez (surlignez) le menu Sonar Features. Enfin ."

Deuxième étape : "Appuyez sur la touche fléchée droite (pour modèle avec double fréquence) ou appuyez sur la touche fléchée droite, ensuite la touche fléchée bas (pour modèle avec une fréquence) pour sélectionner (surligner) l'option pour les symboles Fish ID. Ensuite , enfin, appuyez sur la touche Sortie deux fois."

Notes

Ces instructions vous permettront de mettre en place votre Skimmer sur un travers (sonde pour tableau arrière), sur un moteur à la traîne, ou à l'intérieur de la coque. Ces instructions concernent le montage d et à double fréquence. Nous vous conseillons de lire attentivement ces instructions avant de procéder à l'installation de votre matériel.

L nécessitent généralement un support de montage en acier inoxydable en une seule pièce. Les sondes bi-fréquences nécessitent quant à elles un support de montage en plastique en deux pièces. Enfin, le montage sur un moteur à la traîne nécessite un support en plastique en une seule pièce, avec une courroie ajustable.

Tous ces supports de montage aident à prévenir tout endommagement dans le cas où la sonde heurterait un objet lorsque le bateau est en marche. Si la sonde est effectivement percutée, le support peut ainsi facilement être repositionné sans outils.

Selon le dispositif de raccords de votre sondeur, il est possible que le câble d'alimentation de ce dernier soit rattaché au câble de votre sonde. Si c'est le cas, installez la sonde avant de brancher le câble d'alimentation à une source. Reportez-vous aux instructions concernant le branchement du câble d'alimentation plus loin dans ce manuel.

Lisez attentivement les instructions avant de procéder à l'installation de votre matériel. Déterminez quelle position de montage convient à votre embarcation. Soyez particulièrement vigilant si vous décidez d'installer la sonde collée à l'intérieur de la coque, car une fois la résine époxy appliquée, la sonde ne peut généralement pas être retirée sans être irrémédiablement endommagée. Rappelez-vous que l'installation de la sonde constitue la partie la plus critique de l'installation d'un sondeur.

Outils et matériel recommandés

Si vous choisissez de faire passer le câble par le travers, vous aurez besoin d'une mèche de diamètre 16 mm. Tout montage sur le travers nécessite l'utilisation d'un composé de calfatage de haute qualité au-dessus et en dessous de la ligne de flottaison. De plus, pour les types d'installations suivants, nous vous recommandons les outils et les matériaux ci-dessous (ces matériaux ne sont pas fournis) :

Installation d'une sonde à fréquence unique sur le tableau arrêté

Outils recommandés : deux clés universelles (à ouverture variable), perceuse, mèche n°29 (3,5 mm), tournevis à tête plate. Matériel : aucun.

Installation d'une sonde à double fréquence sur le tableau arrêté

Outils : deux clés universelles, une perceuse, une mèche n°20 (4 mm), un tournevis à tête plate. Matériel : quatre vis à bois en acier inoxydable n°12, de 2,5 cm de long.

Installation d'une sonde à fréquence unique sur un moteur électrique

Outils : deux clés universelles, un tournevis à tête plate. Matériel : des attaches plastiques pour les câbles.

Installation d'une sonde à l'intérieur de la coque

Outils : Ceux-ci peuvent varier en fonction de la composition de votre coque. Adressez-vous au fabricant de votre bateau pour plus d'informations. Matériel : papier de verre grain 100 et résine époxy.

Sélectionner l'emplacement de la sonde

1. La sonde doit être installée à un endroit où le débit de l'eau sera le plus régulier possible. Si vous choisissez d'installer la sonde à l'intérieur de la coque, vous devrez vous assurer que l'emplacement choisi sera constamment immergé. Si la sonde n'est pas placée au niveau d'une eau en mouvement uni et constant, les perturbations causées par les bulles d'air et les turbulences se traduiront à l'écran du sondeur par des interférences (apparition de lignes et de points) dès que le bateau se mettra en mouvement.

Remarque :

Certains bateaux en aluminium, avec des lisses ou des membrures externes à la coque, créent de grandes quantités de turbulences lorsqu'ils sont lancés à grande vitesse. Ces bateaux sont généralement équipés de puissants moteurs hors-bord capables de les propulser à des vitesses supérieures à 35 mph (55 km/h environ). Sur ce genre de bateaux, c'est généralement entre les membrures les plus proches du moteur que la sonde sera le mieux installée.

1. La sonde doit si possible être orientée de façon à ce que son extrémité pointe directement vers le bas.
2. Si la sonde est installée sur le tableau, assurez-vous qu'elle n'entravera pas le remorquage ou le halage du bateau. De plus, ne l'installez pas à moins d'un pied (31,5 centimètres environ) du plus bas élément du moteur. Cette précaution permettra de limiter les interférences causées par l'action des hélices (bulles d'air).
3. Si c'est possible, évitez de faire passer le câble de la sonde à proximité d'une autre installation électrique du bateau. Des bruits électriques parasites provenant du câblage du moteur, des pompes de drainage et des aérateurs peuvent en effet être traduits à l'écran. Soyez prudent lorsque vous faites passer le câble de la sonde à proximité de ces fils électriques.

AVERTISSEMENT : Bloquez le câble de la sonde contre le tableau à proximité de la sonde. Ceci empêchera la sonde de pénétrer la coque en cas de choc à grande vitesse.

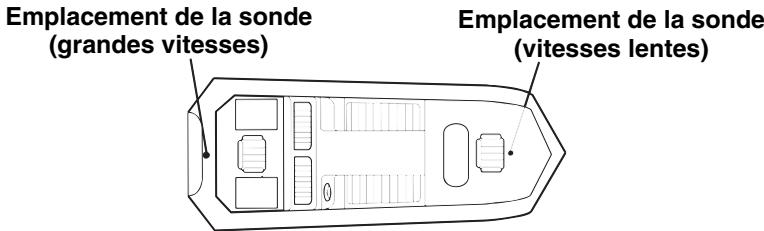

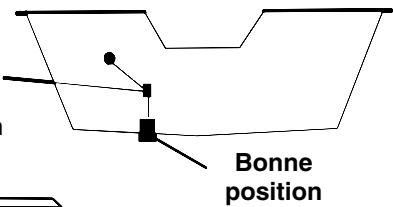

Les bonnes et les mauvaises positions pour l'installation de la sonde.

Dans la plupart des cas, nous vous conseillons d'installer votre sonde Skimmer de façon à ce que sa ligne médiane soit au même niveau que le fond de la coque du bateau. Cela vous assurera généralement un débit régulier de l'eau et une protection contre les chocs.

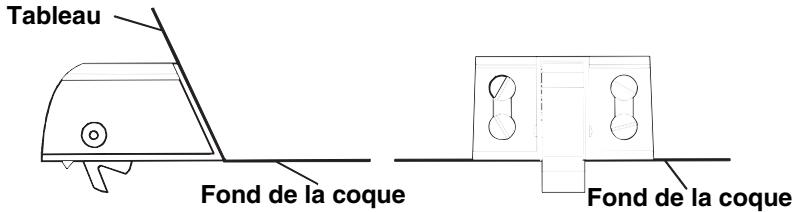

Alignez la ligne médiane de la sonde avec le fond de la coque.

Néanmoins, il sera parfois nécessaire de réajuster la position de la sonde, un peu plus haut ou un peu plus bas. Les fentes présentes sur les supports de montage vous permettent de desserrer les vis et de faire glisser la sonde. Si vous perdez fréquemment le signal de fond lorsque vous naviguez à grande vitesse, la sonde sort probablement de l'eau au contact des vagues ou lorsque vous traversez un sillage. Déplacez légèrement la sonde vers le bas pour empêcher que cela se reproduise.

Si vous croisez ou pêchez dans des zones riches en édifices rocheux, votre sonde peut également se heurter à des obstacles. Si vous le souhaitez, vous pouvez remonter légèrement la sonde pour plus de protection.

Il existe deux extrêmes que nous vous conseillons d'éviter. La première est de ne jamais laisser le bord du support de montage descendre plus bas que le fond de votre coque. La deuxième est de ne jamais laisser le fond de la sonde s'élever plus haut que le fond de votre coque.

Installation à l'intérieur de la coque et installation sur le tableau arrêté

Généralement, l'installation de la sonde donne d'excellents résultats à grande vitesse, et une bonne, voire excellente, lecture en profondeur. Il n'existe aucun risque de choc avec des objets flottants. La sonde ne peut être heurtée ou arrachée lors de la mise à quai ou du chargement.

Cependant, l'installation comporte également quelques inconvénients. Tout d'abord, il arrive qu'il y ait perte de sensibilité, même au travers des matériaux de la coque. Ce phénomène varie d'une coque à l'autre, et même entre différentes installations sur une même coque. Ce phénomène est dû aux différentes structures et constructions de la coque.

De plus, l'angle de la sonde ne peut pas être ajusté pour un repérage optimal des poissons (visibles à l'écran sous forme d'arcs). Cela peut être un problème concernant les coques dont l'avant se soulève à l'arrêt ou à vitesses lentes. Si vous pensez que les signaux peuvent franchir la coque de manière satisfaisante, veuillez alors suivre la procédure d'installation de votre sonde dans la coque décrite plus loin dans ce manuel.

Assemblage et montage de la sonde sur le tableau arrière

La meilleure façon d'installer ce type de sonde est tout d'abord d'assembler toutes les pièces qui le composent, et de placer le support de la sonde sur le tableau en vous assurant que vous pouvez déplacer la sonde de façon à ce qu'elle reste parallèle au sol.

Les instructions suivantes varient parfois en fonction du support de montage correspondant à votre type de sonde. Les Skimmers à fréquence unique sont accompagnés d'un support en acier inoxydable d'une pièce, et les Skimmers bi-fréquence d'un support de montage en plastique deux pièces. Suivez les instructions correspondant à votre modèle.

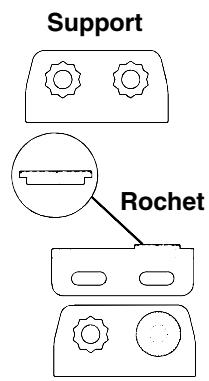

1. Assemblage du support

A. Support une pièce : Enclenchez les deux petits rochets en plastique sur les côtés du support en métal, comme le montre l'illustration suivante. Remarquez que des lettres sont gravées sur chaque rochet. Placez chaque rochet avec la lettre « A » alignée sur la marque (point) présente sur le support en métal. Cette position ajuste grossièrement l'angle de la sonde pour un tableau de. La plupart des tableaux de hors-bord et de bateaux propulsés par l'arête ont un angle de.

Alignez les rochets au support.

B. Support deux pièces : Enfoncez deux rochets sur les côtés du support en plastique, ainsi que deux autres sur chacun des côtés de la sonde, comme le montrent les illustrations suivantes. Remarquez la présence de lettres inscrites sur chaque rochet.

Alignez la lettre « A » de chaque rochet avec la marque présente sur le support. Placez les rochets sur la sonde avec la lettre « A » alignée avec la position 12 heures sur la queue de la sonde. Cette position ajuste grossièrement l'angle de la sonde pour un travers de. La plupart des travers de hors-bord et de bateaux propulsés par l'arrière ont un angle de.

Insérez et alignez les rochets.

Ajoutez les rochets au support et à la sonde.

2. Aligner la sonde sur le tableau.

A. Support une pièce : Glissez la sonde entre les deux rochets. Glissez temporairement le boulon à travers l'assemblage et maintenez le tout contre le tableau. En regardant la sonde de côté, vérifiez qu'elle puisse être ajustée de façon à être parallèle au sol. Si c'est le cas, alors la position « A » est la bonne pour votre coque.

Si la sonde n'est pas parallèle au sol, retirez la sonde et les rochets du support. Placez les rochets avec la dent « B » alignée avec la marque présente sur le support.

Remontez la sonde et le support et placez-les contre le tableau. De nouveau, vérifiez que la sonde peut être déplacée afin d'être parallèle au sol. Si c'est le cas, reportez-vous à l'étape 3A. Sinon, répétez l'étape 2A en utilisant une lecture d'alignement différente jusqu'à ce que la sonde soit correctement placée sur le tableau.

Insérez le boulon et vérifiez la position de la sonde sur le tableau.

B. Support deux pièces : Assemblez la sonde et le support comme le montre la figure ci-dessous. Glissez temporairement le boulon à travers l'assemblage mais ne serrez pas encore l'écrou. Maintenez l'ensemble contre le tableau. En regardant la sonde de côté, vérifiez qu'elle puisse être ajustée de façon à être parallèle au sol. Si c'est le cas, alors la position « A » est la bonne pour votre coque.

Si la sonde n'est pas parallèle au sol, retirez la sonde et les rochets du support. Placez les rochets avec la dent « B » alignée avec la marque présente sur le support. Placez-les avec la dent « B » alignée avec la position 12 heures de la queue de la sonde.

Remont et placez-les contre le tableau. De nouveau, vérifiez que la sonde peut être déplacée afin d'être parallèle au sol. Si c'est le cas, reportez-vous à l'étape 3B. Sinon, répétez l'étape 2B en utilisant une dent d'alignement différente jusqu'à ce que la sonde soit correctement placée sur le travers.

Assemblez la sonde et le support.

3. Assemblage de la sonde.

A. Support une pièce : Une fois que vous aurez déterminé la bonne position pour les rochets, a comme le montre l'image suivante. Ne resserrez pas encore l'écrou autobloquant.

Assemblez la sonde et le support.

B. Support deux pièces : Une fois que vous aurez déterminé la bonne position pour les rochets, a comme le montre l'image de l'objet 2B. Ne resserrez pas encore l'écrou autobloquant.

4. Perçage

Maintenez l'assemblage du support et de la sonde contre le tableau. La sonde doit être approximativement parallèle au sol. La ligne médiane de la sonde doit être au même niveau que le fond de la coque. Ne faites pas dépasser le support de la coque !

Marquez sur le tableau l'emplacement du centre de chaque fente pour le montage des vis. Vous percerez un trou à chacune de ces positions.

Percez les trous. Pour le support une pièce, utilisez la mèche #29 (pour les vis #10). Pour le support deux pièces, utilisez la mèche #20 (pour les vis #12).

Positionnez la sonde sur le tableau et marquez l'emplacement des trous. Vue du côté gauche et vue du dessus à droite.

5. Fixation de la sonde sur le tableau.

A. Support une pièce : Retirez la sonde du support et réassemblez le tout en faisant passer le câble dans le support et par-dessus le boulon à vis, comme l'illustrent les figures ci-dessous.

Pour le skimmer à fréquence unique, faites passer le câble par-dessus le boulon et à travers le support. Vue du côté gauche et vue du dessus à droite.

Pour les deux types de support : Fixez la sonde sur le tableau. Faites glisser la sonde vers le haut ou vers le bas jusqu'à ce qu'elle soit correctement alignée avec le fond de la coque. Resserrer les vis du support et enduisez-les d'un produit de calfatage.

Ajustez la position de la sonde de façon à ce qu'elle soit parallèle au sol et resserrez l'écrou jusqu'à ce qu'il entre en contact avec la bague la plus à l'extérieur. Resserrez alors encore d'un quart de tour. Ne serrez pas trop l'écrou autobloquant ! En effet, la sonde ne pourrait alors plus « rebondir » s'il heurtait un objet dans l'eau.

Alignez la ligne médiane de la sonde avec le fond de la coque et fixez la sonde au tableau. Vue arrière du Skimmer bi-fréquence.

1. Faites passer le câble de la sonde à travers ou par-dessus le tableau arrière jusqu'à votre sondeur. Assurez-vous que le câble de la sonde ne soit pas trop tendu, donnez-lui du mou. Si c'est possible, évitez de faire passer le câble de la sonde à proximité d'une autre installation électrique du bateau. Des bruits électriques parasites provenant du câblage du moteur, des pompes de drain, de la radio VHF (hyperfréquence) et des aérateurs peuvent en effet être traduits à l'écran. Soyez prudent lorsque vous faites passer le câble de la sonde à proximité de ces fils électriques.

Avertissement :

Bloquez le câble de la sonde contre le travers à proximité de la sonde. Ceci empêchera la sonde de pénétrer la coque en cas de choc à grande vitesse.

Si vous devez percer un trou dans le tableau pour y faire passer le raccord, la taille du trou requise est de 1,6 cm.

Attention :

Si vous percez un trou dans le tableau pour le câble, assurez-vous qu'il se situe au-dessus de la ligne de flottaison. Une fois l'installation terminée, bouchez convenablement le trou avec le même produit de calfatage que celui utilisé pour les vis.

1. Procédez à un essai pour tester le matériel et visualiser les résultats. Si vous perdez le signal du fond, ou si des interférences apparaissent à l'écran, essayez de faire glisser le support de la sonde vers le bas. La sonde se retrouve ainsi positionnée plus profondément dans l'eau, soit au-dessous des turbulences à l'origine des interférences. Ne descendez jamais le support plus bas que le niveau du fond de la coque !

Installation sur un moteur électrique (concerne les sondes à fréquence simple uniquement)

1. Fixez le support TMB-S à la sonde, comme l'illustre la figure suivante ; utilisez le matériel fourni avec la sonde (remarque : la rondelle dentée est fournie avec le TMB-S).

Fixez le support de montage du moteur à la sonde.

1. Glissez la courroie de serrage fournie avec le TMB-S dans la fente du support et enroulez-la autour du moteur. Positionnez la sonde de façon à ce qu'elle

ç afin qu'il pointe directement vers le bas quand le moteur sera à l'eau. Resserrez bien la courroie.

1. Faites passer le câble de la sonde le long de l'axe du moteur. Utilisez des colliers en plastique (non fournis) pour attacher le câble de la sonde à l'arbre du moteur. Assurez-vous que le câble est suffisamment détendu pour que le moteur puisse tourner librement. Amenez le câble jusqu'au sondeur, la sonde est alors prête à l'emploi.

Sonde installée sur un moteur électrique, vue de côté.

Orientation de la sonde et repérage du poisson

Si vous ne visualisez pas de bons repérages de poissons à l'écran (arcs), il est possible que la sonde ne soit pas parallèle au sol lorsque le bateau est à l'arrêt ou marche à vitesse très lente.

Sonde orientée trop en arrière. Sonde orientée trop en avant. Arc de repérage complet. Orientation appropriée.

Orientation de la sonde et conséquences sur le repérage du poisson

Si seule la deuxième partie de l'arc de repérage est visible (inclinaison vers le bas de gauche à droite), alors l'avant de la sonde est trop haut et doit être descendu. Si seule la première partie de l'arc de repérage est visible (arrière du signal, inclinaison vers le haut de gauche à droite), alors l'avant de la sonde est trop bas et doit être relevé.

Remarque :

Nettoyez périodiquement la surface de la sonde avec de l'eau et du savon pour retirer toute particule d'huile susceptible de se déposer. L'huile et la saleté qui peuvent se déposer à la surface de la sonde réduiront sa sensibilité et peuvent également altérer son fonctionnement.

Installation collée à l'intérieur de la coque

L'installation de la sonde dans une coque en fibre de verre doit se faire au niveau d'une zone où la résine, ou les matériaux séparant les couches de fibre de verre, soient dépourvus de bulles d'air. Le signal du sondeur doit traverser une fibre de verre compacte. Une installation réussie de la sonde peut se faire sur des coques avec des matériaux flottables (tels que contre-plaqué, balsa, mousse) présents entre les couches de fibre de verre, à condition que ceux-ci soient exempts de bulles dans la zone choisie pour l'installation.

Fixez la sonde à la coque au niveau d'une portion compacte avec de la résine époxy.

Par exemple, certains fabricants (mais pas tous) utilisent une première couche de fibre de verre, puis une couche de balsa, et enfin une deuxième couche de fibre de verre. Retirer la couche interne de fibre de verre et la couche de balsa permet de mettre à jour la couche externe de fibre de verre. La sonde peut alors être enduite d'époxyde et installée directement sur la couche externe de fibre de verre. Après le traitement par époxyde, la coque est rendue étanche et de structure saine. Rappelez-vous que le signal du sondeur doit traverser une fibre de verre compacte. Toute bulle d'air présente dans la fibre de verre ou dans la résine époxyde réduira ou éliminera les signaux du sondeur.

Avertissement :

Ne retirez aucun matériau de votre coque interne à moins d'en connaître sa composition. Un mauvais meulage ou découpage de votre coque peut entraîner de sérieux dégâts qui pourraient couler votre bateau. Contactez votre vendeur ou votre constructeur pour qu'il vous confirme les caractéristiques de votre coque.

Pour déterminer la position appropriée à l'installation de votre sonde, ancrez votre bateau dans une eau de 60 pieds (environ 20 m) de profondeur. Ajoutez un peu d'eau à la cale de votre bateau. Branchez la sonde au sondeur, allumez-le, et maintenez la sonde à l'extérieur de la coque du bateau. Ajustez la sensibilité et réglez les commandes jusqu'à ce qu'un second écho du fond soit visible à l'écran. (Vous devrez désactiver les modes automatique et ASP). Ne modifiez plus les commandes une fois qu'elles auront été fixées.

Sortez ensuite la sonde de l'eau et placez-la dans l'eau de la cale du bateau. Observez le signal du sondeur afin de voir s'il y a une diminution perceptible de la sensibilité. Le deuxième signal du fond peut disparaître et le signal du fond peut perdre de son intensité.

Déplacez la sonde afin de tracer le meilleur emplacement. Si la commande de sensibilité doit être fortement augmentée pour compenser, alors la sonde doit être montée à l'extérieur de la coque. Si ce n'est pas le cas, marquez l'emplacement où la transmission est la meilleure et suivez les instructions des pages suivantes pour l .

Positions d'installation de la sonde dans la coque pour un fonctionnement à grande ou à faible vitesse.

Installation dans la coque

1. Assurez-vous que la zone est propre, sèche et dépourvue d'huile ou de graisse. Poncez au papier de verre la surface dégagée de la coque et celle de la sonde. La surface de la coque doit être bien plate de façon à ce que l'intégralité de la surface de la sonde soit en contact avec elle.

Fixation de la sonde à la coque.

1. Suivez les instructions inscrites sur l'emballage de la résine, et mélangez-la parfaitement. Ne mélangez pas trop rapidement, car des bulles pourraient se former dans la résine. Appliquez une petite quantité sur la sonde, comme illustré ci-dessus, et étendez également une petite quantité de résine sur la zone de la coque qui a été ponçée. Placez la sonde sur la résine en la tournant et en la tordant, de façon à éliminer toute bulle d'air présente sous la surface de la sonde. La sonde doit être parallèle à la coque, avec une quantité minimale de résine entre la sonde et la coque. Une fois que l'époxyde est sec, acheminez le câble jusqu'au sondeur.

Capteurs de vitesse/température

Ces produits peuvent accepter jusqu'à deux capteurs de température, servant à surveiller la température à la surface de l'eau, dans le vivier ou à d'autres endroits. Ces appareils peuvent accepter un capteur de vitesse qui peut déterminer la vitesse et la distance parcourue. Néanmoins, vous ne pouvez utiliser qu'un accessoire à la fois. Si vous désirez utiliser un capteur de vitesse et un capteur de température en même temps, vous aurez besoin d'un appareil combiné.

Remarque :

Ces appareils possèdent des sondes avec capteur de température intégré. Le SeaFinder possède également un capteur de vitesse. Si vous possédez l'autre modèle et que vous désirez acquérir un capteur de vitesse ou un capteur de température, reportez-vous aux Informations sur la Commande des Accessoires à la fin de ce manuel.

Si un deuxième capteur de température est utilisé, ce doit être le modèle TS-2U. Ce modèle possède une « adresse » électronique prédéfinie qui lui permet d'être reconnu en tant que second capteur. L'affichage de deux températures se fait uniquement en affichage graphique entier. La page numérique n'affichera que la température mesurée par le premier capteur. Consultez les schémas suivants pour visualiser des exemples de combinaisons de capteurs et de connexions des câbles.

Sondeur avec second ure.

Sondeur avec et de vitesse combinées. Sonde sans capteur de température.

Installation du capteur de vitesse.

Si vous souhaitez acquérir un capteur en option pour votre sondeur, reportez-vous aux Informations sur la Commande des Accessoires à la fin de ce manuel. Les instructions suivantes décrivent l'i

Les outils recommandés pour l'installation complète sont : une perceuse, une mèche de diamètre 16 mm, une mèche de diamètre 3 mm, un tournevis. Le matériel requis comprend : 4 vis à bois en acier inoxydable #8 (2 cm de long), un produit de calfatage de haute qualité.

Choisissez un emplacement pour l'installation du capteur sur le tableau arrière de votre bateau où le débit de l'eau est le plus régulier. N'installez pas le capteur derrière les membrures ou les lisses. Elles agissent sur la circulation de l'eau et peuvent créer des turbulences. Assurez-vous que le capteur restera immergé lorsque le bateau sera en mouvement.

ment. Assurez-vous également que le capteur ne gênera pas la remorque du bateau. Généralement, le capteur est installé à un pied (30 centimètres environ) de la ligne médiane du tableau.

Après avoir déterminé l'emplacement idéal, placez le capteur sur le tableau. La partie inférieure du support doit se trouver . En utilisant le capteur comme un patron, marquez l'emplacement des trous que vous percerez pour chaque vis (quatre trous, soit deux marques par fente). Percez des trous de 3 mm de diamètre, un pour chaque extrémité de chaque fente.

Fixez le capteur à la coque à l'aide de vis à bois en acier inoxydable n°8 (non fournies). Assurez-vous que le capteur est , serrez les vis et enduisez-les d'un produit de calfatage de haute qualité.

Si la base du tableau est arrondie, comblez le jeu entre le tableau et le capteur avec du produit de calfatage pour assurer une circulation d'eau régulière.

Installation du capteur : vue de côté (gauche) et vue arrière (droite).

Acheminez le câble du capteur à travers ou par-dessus le tableau jusqu'au sondeur. Si cela est nécessaire, percez un trou dans la coque pour y faire passer le raccord. La taille requise du trou est de 16 mm de diamètre.

Attention :

Si vous percez un trou dans la coque pour le câble, assurez-vous qu'il se situe au-dessus de la ligne de flottaison. Une fois l'installation terminée, bouchez convenablement le trou avec le même produit de calfatage que celui utilisé pour les vis.

Le capteur de vitesse est présent prêt à l'emploi. Branchez le capteur à la prise pour les accessoires située à l'arrière du sondeur. Si vous avez des questions concernant l'installation de votre capteur, veuillez contacter votre revendeur.

Branchements électriques

L'appareil est alimenté par une batterie de 12 Volts. Vous pouvez relier le câble à une barre accessoire ou d'alimentation (ou directement à la batterie). Si vous utilisez une barre accessoire et que vous rencontrez des problèmes d'interférences électriques, reliez directement le câble d'alimentation à la batterie. Si le câble fourni n'est pas assez long, raccordez-y un fil isolé de calibre #18.

Caution:

En utilisant cet appareil dans un environnement d'eau de mer, nous recommandons que vous débranchiez ou coupiez le courant allant à votre appareil quand , mais branché à votre source d'alimentation, l'électrolyse peut se produire dans la prise du câble d'alimentation. Ceci peut avoir comme conséquence la corrosion du corps de prise ainsi que des contacts électriques dans le câble et la douille de puissance de l'unité.

Dans les environnements d'eau de mer, nous vous recommandons de relier le câble d'alimentation au commutateur de puissance auxiliaire qui est inclus dans la plupart des bateaux. Si cela a pour conséquence des interférences électriques, ou si un tel commutateur n'est pas disponible, nous recommandons de le relier directement à la batterie et d'installer un commutateur intégré. Ceci vous permettra de couper le courant du câble d'alimentation quand l'appare areil n'est pas en usage, vous devriez toujours couper la puissance au câble d'alimentation, particulièrement quand le câble d'alimentation est branché à l'appareil.

Si possible, éloignez le câble d'alimentation de toute autre installation électrique, particulièrement celle du moteur. Cette précaution fournira une meilleure isolation aux interférences électriques. Le câble d'alimentation est composé de deux fils, un rouge et un noir. Le fil rouge est positif, le fil noir est négatif. Assurez-vous que le porte-fusible soit relié au fil rouge aussi près que possible de la source d'alimentation.

Par exemple, si vous devez étendre le câble d'alimentation vers la batterie ou vers la barre d'alimentation, reliez une extrémité du porte-fusible directement à cette dernière. Ceci protégera à la fois le sondeur et le câble d'alimentation en cas de court-circuit. Le fusible utilisé est de 3 Ampères.

Branchement électrique du sondeur.

Avertissement :

N'utilisez pas cet appareil sans un fusible de 3 Ampères relié au câble d'alimentation ! Le manquement à cette règle annulera votre garantie.

Cet appareil est équipé d'une protection à la polarité inverse. Il ne subira aucun dommage si les fils électriques sont branchés à l'envers. Cependant, l'appareil ne fonctionnera pas tant que les fils ne seront pas correctement branchés.

Branchement du sondeur.

Installation du sondeur : dans le tableau de bord, avec support ou portable

Vous pouvez installer votre sondeur sur votre tableau de bord avec le support fourni. Il peut également être installé dans le tableau avec le kit de montage FM-5 en option.

Installation sur étrier

Installez l'appareil à un endroit pratique, à condition qu'il soit possible de l'incliner pour obtenir le meilleur angle de visibilité. Les orifices à la base du support permettent l'insertion de vis à bois ou de boulons à vis. Au besoin, posez du contre-plaqué sur l'arrière des panneaux minces en fibre de verre pour renforcer le panneau. Assurez-vous qu'il soit possible de relier les câbles d'alimentation et de la sonde derrière l'appareil. (Un schéma sur la page suivante vous montre l'encombrement de l'appareil monté sur son étrier).

Orientez le support jusqu'à ce que les bras aillent en direction de l'avant de votre sondeur.

Le plus petit trou par lequel les branchements et les connecteurs de la sonde peuvent passer est de 1". Percez l'orifice, insérez vers le haut dans le trou et descendez-y le câble d'alimentation.

Après l'acheminement des câbles, rebouchez l'orifice au moyen d'un bon produit de calfeutrage marin. Glissez le support afin de cacher l'orifice. Insérez le câble d'alimentation dans la fente du support et créez une autre fente à partir du support pour .

Si vous utilisez l'étrier fourni, vous serez peut-être intéressé par l'adaptateur du support pivotant GBSA-1 en option. Il permet de convertir l'étrier de l'appareil en un montage pivotant qui peut être utilisé sur le tableau de bord ou pour des positions de montage aériennes. Les instructions pour l'i et le montage pivotant sont fournies avec l'option.

Installation dans le tableau de bord

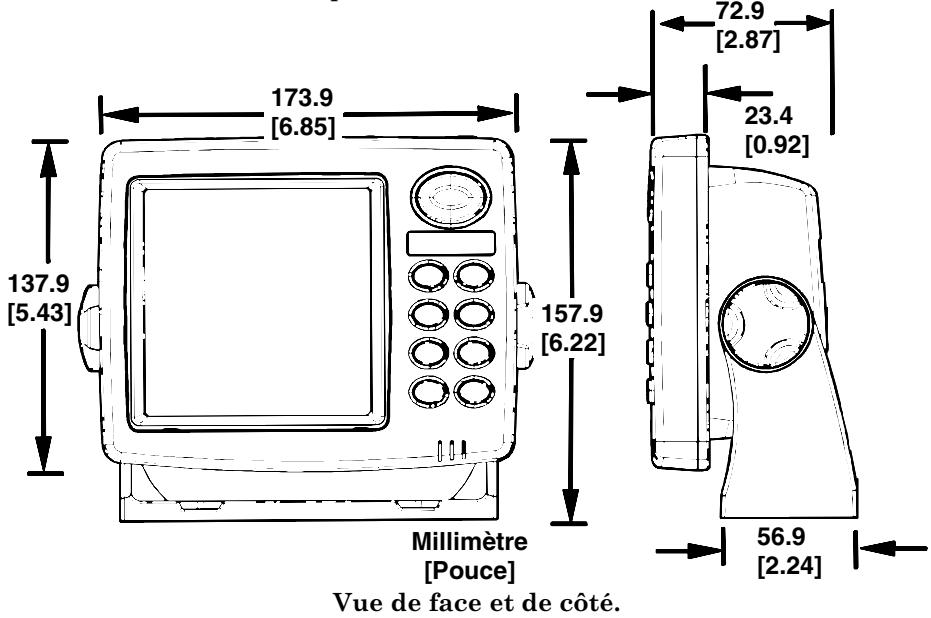

La figure suivante montre les dimensions à respecter pour le montage Le kit d'encastrement FM-5 pour le montage dans le tableau de bord comprend un patron pour le découpage de ce dernier ainsi que les instructions complètes d'installation sur la page d'instruction 988-0147-44.

Patron pour l'installation des sondeurs de la gamme FishMark 320 Remarque : l'illustration ci-dessus n'est pas représentée à l'échelle. Un patron à l'échelle est disponible gratuitement sur notre site Internet, www.eaglesonar.com.

Comme beaucoup de produits Eagle, les sondeurs de cette gamme peuvent être utilisés de manière portative grâce au boîtier d'alimentation portable PPP-13 en option. En réalité, l'ensemble portatif comprend le PPP-13 et le matériel nécessaire pour une utilisation portable de la sonde.

Le boîtier d'alimentation et les sondes portatives ou flottantes élargissent les possibilités d'utilisation de votre sondeur. Vous pouvez ainsi utiliser votre sondeur sur votre bateau, l'emmener avec vous une fois le bateau à quai, l'utiliser pour pêcher sur la glace, ou comme second sondeur sur le bateau d'un ami.

L'ensemble PPP-13 comprend l'adaptateur pour piles et la sonde amovible. Les piles ne sont pas fournies. Le bloc d'alimentation comprend un compartiment de rangement pour votre sondeur. Ce boîtier peut être utilisé avec 8 piles alcalines ou bien avec une batterie rechargeable 12V en option.

Pour utiliser installez simplement les piles et attachez la sonde à son support. Branchez le câble d'alimentation et le câble de la sonde. Fixez la sonde au support grâce aux rondelles et aux vis fournies.

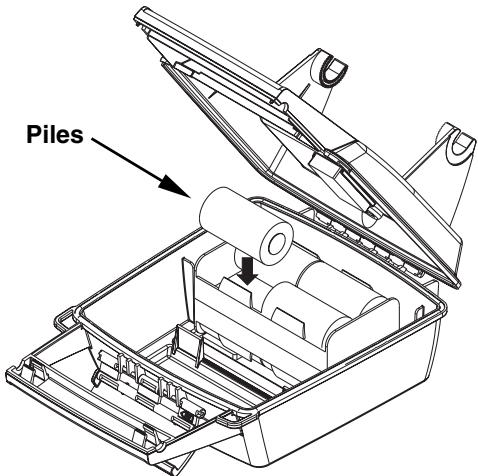

Installez les piles dans le support dédié du boîtier d'alimentation.

Cache de protection

Un cache de protection permettant de protéger la face avant de ce dernier est disponible en option auprès de votre revendeur.

Attention :

Lorsque l'appareil est utilisé dans un environnement non protégé du vent, tel qu'une coque open, que le bateau est en mouvement à grande vitesse ou si le bateau est véhiculé sur une remorque sur une autoroute, le cache de protection doit être retiré au risque que ce dernier ne s'arrache.

Section 3: Fonctionnement de base

Cette section se propose de décrire toutes les opérations de base de votre sondeur. Les différentes descriptions de cette Section 3 suivent un ordre chronologique. La Section 4, "Options du sondeur et autres caractéristiques", décrit les options supplémentaires disponibles, les fonctions avancées et autres fonctions utiles de votre sondeur.

Avant d'utiliser votre appareil, nous vous proposons une description des différentes touches présentes à l'avant de votre appareil et de leur interaction avec les différents menus à l'écran.

Clavier - Vue avant du sondeur SeaFinder 320DF

1. PWR/LIGHT (Power & Light) – Allume et éteint l'appareil. Lorsque l'appareil est allumé, appuyez sur cette touche pour allumer ou éteindre les éclairages de fond.
2. ↑ ↓, vous avez accès à quatre modes d'affichage différents : Sondeur Plein Ecran, Ecran Sondeur Partagé, Sondeur Double Fréquence et Données Numériques.
3. éder à la plupart des fonctions.
4. TOUCHES DIRECTIONNELLES - Ces touches servent à naviguer à travers les menus, à valider les options, à déplacer le curseur de position et à entrer des données.
5. ENT (Enter) - Cette touche sert à choisir les entrées et à accepter les sélections de menu.
6. EXIT - Cette touche efface les menus et les entrées.
7. ALARM - Cette touche de raccourci permet d'accéder rapidement au menu d'activation et de réglage des alarmes.
8. ZOUT (Zoom Out arrière et de revenir à une détection du fond en plein écran lorsque vous êtes en affichage zoom.
9. ZIN (Zoom in sur le fond marin.

Mise en route de l'appareil, allumage et extinction.

Pour allumer votre appareil, appuyez sur la touche PWR.

Pour changer le niveau d'éclairage, appuyez de nouveau sur la touche PWR. Cet appareil possède deux niveaux d'éclairage. L'appui répété sur la touche PWR permet de parcourir le cycle de réglage du niveau d'éclairage.

Pour éteindre votre appareil, maintenez la touche PWR enfoncée pendant 3 secondes.

Menu

Votre sondeur est paramétré pour fonctionner sans réglage particulier dès sa sortie d'usine (réglages d'usine). Vous n'avez besoin d'apprendre que quelques fonctions basiques pour améliorer la détection. Nous allons faire un rapide survol de ces fonctions puis y revenir de façon plus approfondie, ainsi que sur d'autres fonctions plus évoluées, dans la section suivante en page 43.

Votre sondeur possède trois familles de menus permettant de modifier son fonctionnement : le Menu Principal, le Menu Sondeur et le Menu des Pages.

Menu principal

Le Menu Principal contient les options de réglages basiques et de configuration de l'appareil. Accédez au Menu Principal en appuyant sur la touche MENU|MENU (2 fois). Sélectionnez une option de réglage en utilisant les touches de direction ↑ ou ↓ pour mettre le menu souhaité en surbrillance noire, puis appuyez sur la touche ENT pour valider. Afin de sortir du Menu Principal ou de revenir au 'il faut appuyer deux fois sur la touche MENU.)

touches de direction ↑ ou ↓ pour changer le menu en surbrillance noire, puis appuyez sur la touche ENT pour valider. Afin de sortir du Menu Principal ou de revenir au menu précédent, utilisez la touche EXIT. (Note : Lorsque dans le manuel vous verrez par exemple MENU|MENU, cela signifie que vous devez appuyer deux fois sur cette touche.)

Page du Menu Principal en anglais.

Réglages de la langue

Nous vous proposons avant de commencer de régler le menu interne de votre appareil en Français afin d'en faciliter la compréhension. Pour cela, appuyez sur MENU, sélectionnez avec les touches de direction le menu Set Langage, puis appuyez sur la touche ENT. Choisissez maintenant la langue Français grâce aux touches, puis validez votre choix avec la touche ENT.

Page du Menu Principal en Français

Options de réglage du menu principal

• Écran (Contraste / Éclairage / Mode d'affichage) : Pour effectuer ces réglages, appuyez sur la touche MENU deux fois. Ceci affiche la deuxième page du menu. Mettez en évidence "Écran" en haut de la page et . L'écran de droite apparaît.

Le contraste est mis en évidence dans ce menu par défaut. Pour le régler, et utilisez les touches fléchées gauche ou droite pour le modifier Pour régler la clarté de l'éclairage, sélectionnez le titre LUMINOSITE, utilisez les touches fléchées pour régler la clarté

Le mode d'affichage Contraste Élevé permet d'obtenir un écran plus clair pour des conditions de vision spécifiques. Normalement, il devrait rester au mode par défaut. Cependant, le mode de grand contraste peut être utilisé pour les conditions d'éclairage ombragé, et le mode vision de nuit pour l'emploi la nuit. Sélectionnez le menu MODE AFFICHAGE, puis Sélectionnez le réglage désiré à partir du menu déroulant

• Sons : Les divers sons émis par l'appareil peuvent être modifiés. Appuyez sur la touche MENU deux fois, sélectionnez SONS au menu principal. L'écran de droite apparaît. La commande de volume du côté droit du menu règle le niveau du son. Pour le changer, sélectionnez VOLUME, appuyez sur la touche ENT, réglez-le à l'aide des touches fléchées L'appareil émet une tonalité lorsqu'une touche est enfoncée. Pour l'éteindre, sélectionnez TOUCHES SONORES et appuyez sur la touche ENT. Faites de même avec TONALITE D'ALARME. Ceci éteint la tonalité émise lorsqu'une alarme est déclenchée. TYPE D'ALARME vous perme egardé et la tonalité sera émise lorsqu'une alarme sera déclenchée.
• Alarmes sondeur : Cet appareil est muni de quatre types d'alarmes différentes. La première est l'alarme de poissons. Elle retentit lorsque la caractéristique Ident. Poissons détermin sur l'écran qui apparaît à l'intérieur de cette barre déclenche cette alarme. L'alarme de profondeur se déclenche si la profondeur est supérieure à la valeur réglée.

L'alarme de Haut Fond se déclenche si la profondeur est inf Ceci est utile pour la surveillance d'ancrage ou l'alerte d'eau peu profonde.

peu profonde ou pour la navigation. Pour régler une alarme, appuyez deux fois sur la touche MENU, puis sélectionnez ALARMES SONDEUR. L'écran de droite apparaît. Suivez les instructions ci-dessous pour le réglage de chaque alarme.

Note : Vous pouvez accéder directement au menu de réglage des alarmes grâce à la touche de raccourci ALARM sur la face avant de votre appareil.

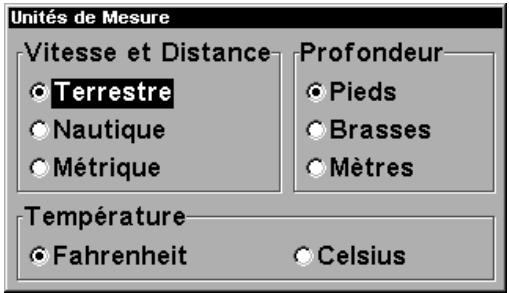

• Unités de Mesure : Ce menu règle l'unité de mesure de la vitesse, de la distance parcourue (miles terrestres ou marins, mètres), de la profondeur (pieds, brasses ou mètres) et de la température (degrés Fahrenheit ou Celsius). Pour changer les unités, sélectionnez UNITÉS DE MESURE. Sélectionnez le titre désiré à l'aide des touches fléch
• Règle l'Offset de Quille : Normalement, cet app es ascendante ou descendante jusqu'à la valeur souhaitée, appuyez sur ENT. Ceci ajoute immédiatement un pied à l'affichage de profondeur numérique au haut de l'écran. Le menu de réglage s'efface automatiquement lorsque la touche ENT est enfoncée.

Note : Une autre façon d'utiliser est si vous voulez connaître la profondeur de l'eau sous la partie la plus basse du bateau au lieu de la surface. Mesurez la partie la plus basse du bateau sous la sonde. Dans cet exemple, nous utilisons 3 pieds. Utilisez , réglez la compensation pour obtenir moins 3 pieds. Notez que le réglage de compensation de quille modifie seulement l'affichage de profondeur numérique et toutes les caractéristiques qui utilisent la profondeur numérique, comme les alarmes de profondeur et l'identification des poissons.

• Étalonnage Vit. Surface : Le capteur de vitesse peut être calibré pour compenser les inexactitudes. Sélectionnez ÉTALO ONNAGE VITESSE au centre de l'écran. Appuyez ensuite sur la touche EXIT pour effacer la fenêtre.
• Réinit. Dist. Surface e (totalisateur).
• Simulateur Sondeur : Cet appareil possède un simulateur intégré qui vous permet de l'utiliser hors de l'eau. Toutes les caractéristiques et fonctions de l'appareil sont utilisables. Un message apparaît occasionnellement pour vous alerter que le simulateur est activé. Pour activer le simulateur, appuyez sur la touche ENT une fois que vous avez sélectionné, à l'aide des touches de direction, la ligne SIMULATEUR SONDEUR mise en surbrillance.

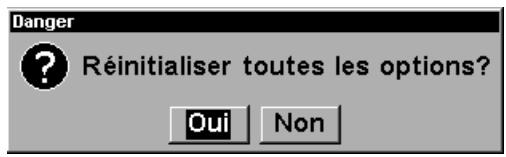

• Réinit. des Options : Pour remettre les caractéristiques d'origine réglées en sortie d'usine, sélectionnez RÉINIT. DES OPTIONS. Un nouveau menu apparaît, vous demandant si vous voulez remettre toutes les options à zéro. Utilisez les touches fléchées pour mettre la réponse en évidence et la touche ENT pour la sélectionner. L'appareil efface tous les menus et revient aux réglages d'origine.

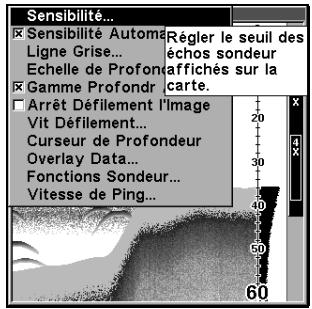

• Info Bulle : Vous pouvez obtenir de l'aide pour presque tous les titres du menu de cet appareil. Sélectionnez une rubrique du menu et gardez-la ainsi pendant quelques secondes, un message "d'invite" apparaîtra, décrivant la fonction de la rubrique du menu. Cette caractéristique est allumée par défaut. Pour l'éteindre, mettez-la en surbrillance grâce aux touches de direction et appuyez sur ENT. Pour l'allumer à nouveau, répétez les étapes ci-dessus.
• Choisir Langue : Notre appareil possède 10 langues préprogrammées. Cette option vous permet de passer l'appareil d'une langue à une autre.
• Info. Logiciel : Pour voir la version du système d'exploitation, sélectionnez INFO. LOGICIEL. Un écran apparaît avec les renseignements sur le système. Appuyez sur EXIT pour effacer cet écran.

Menu sondeur

Le Menu Sondeur contient la plus grande partie des options de réglage pour la détection des fonds et des poissons. Vous pouvez avoir accès à ce menu en appuyant sur la touche MENU une seule fois. Sélectionnez une option de réglage en utilisant les touches de direction ↑ ou ↓ pour mettre le menu en surbrillance noire, puis appuyez sur la touche ENT pour valider. Afin de sortir du Menu Principal ou de revenir au menu précédent, utilisez la touche EXIT.

Page du Menu Sondeur.

Options de réglage du menu sondeur

Le Menu Sondeur contient la plus grande partie des options de réglage pour la détection des fonds et des poissons. La plupart d'entre elles sont décrites dans cette section, mais les notions de Sensibilité et de Sensibilité Automatique sont importantes et sont expliquées plus en détail dans cette section et dans la Section 4. Les autres options du Menu Sondeur sont :

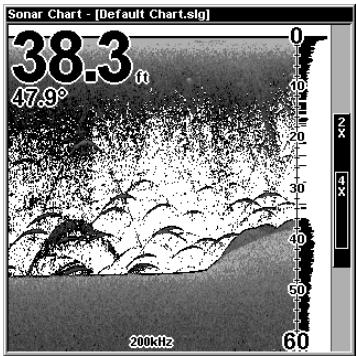

• Ligne Grise : La ligne grise, connue sous l'appellation GRAYLINE, permet de distinguer les échos faibles des échos prononcés. Cette fonction fait apparaître en gris les objets excédant une valeur donnée. On peut ainsi différencier un fond dur d'un fond mou. Un fond mou, boueux ou couvert d'herbes, par exemple, renvoie un signal faible accompagné d'une bande grise étroite ou inexistante. Un fond dur renvoie un signal puissant produisant une bande grise plus large. Advenant deux signaux de même intensité, un avec et l'autre sans bande grise, la cible accompagnée de la bande grise renvoie un écho plus prononcé. On peut ainsi distinguer les buissons des arbres ou les poissons des structures. La ligne grise est réglable. Puisqu'elle varie selon la puissance des échos, une modification de la sensibilité peut nécessiter un niveau de bande grise différent. Le niveau choisi par l'appareil lors de sa mise sous tension initiale convient habituellement à la plupart des conditions.

Expérimentez avec votre appareil pour déterminer le réglage de bande grise idéal. Pour régler la bande grise, a et sélectionnez LIGNE GRISE. Utilisez les touches fléchées ascendante ou descendante pour régler la bande grise. Le changement est visible sur le graphique lorsque vous appuyez sur les touches. Appuyez sur EXIT pour effacer le menu.

• Échelle de Profondeur : Vous pouvez régler l'échelle lorsque l'appareil est en mode manuel. Pour modifier l'échelle manuellement, enlevez l'option de réglage GAMME DE PROFONDEUR AUTO. A ,

Sélectionnez GAMME DE PROFONDEUR AUTO. et appuyez sur la touche ENT pour la désactiver. Sélectionnez ÉCHELLE DE PROFONDEUR. Appuyez sur les touches fléchées ascendante ou descendante pour sélectionner une échelle différente. Les portées disponibles sont 0-5, 10, 20, 30, 40, 60, 100, 150, 200, 300, 500, 800 et 1000 pieds et 0-2, 5, 10, 12, 15, 18, 20, 30, 40, 60, 100, 150 et 200 mètres lorsque l'unité de mesure est réglée en mètres. Après avoir sélectionné la valeur de l'échelle, appuyez sur la touche EXIT pour effacer le menu de réglage de l'échelle.

NOTE : La capacité du sondeur à déterminer la profondeur dépend de l'installation de la sonde, des conditions de l'eau et du fond marin, et d'autres facteurs.

• Échelle de Profondeur Auto. eur Auto. Cependant, selon la profondeur et la portée actuelle, vous pouvez changer la portée à une profondeur différente comme décrit dans la fonction précédente.
• Arrêt du défilement de l'image : Pour arrêter momentanément le défilement, appuyez sur la touche MENU, sélectionnez ARRÊT DU DÉFILEMENT DE ement.
• Vitesse de défilement : On appelle vitesse de défile électionnant Vitesse de défilement. Un réglage de bouton coulissant apparaît à l'écran. Par défaut, elle est au maximum. Appuyez sur la touche fléchée ascendante ou descendante pour régler la vitesse XIT pour sortir du menu de réglage de la vitesse de défilement de l'image.
• Curseur de Profondeur : Le curseur de profondeur est une ligne horizontale avec une case de profondeur numérique sur le côté droit. Les chiffres de la case montrent la profondeur du curseur. Le curseur peut être déplacé à n'importe quel endroit de l'écran pour localiser avec précision la profondeur de la cible. Pour afficher la profondeur du curseur, appuyez sur la touche MENU et sélectionnez CURSEUR DE PROFONDEUR. Appuyez sur la touche ENT. Le curseur apparaî

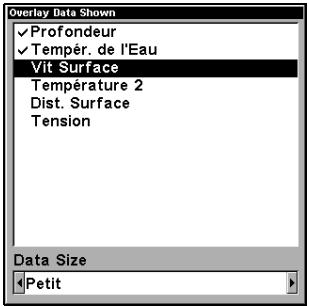

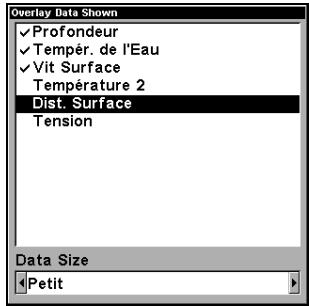

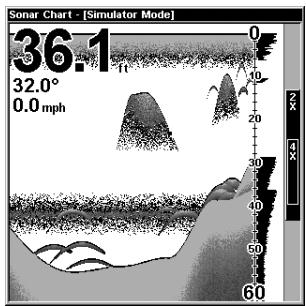

• Données de Superposition.: Les informations numériques affichées au coin gauche supérieur de l'affichage avec l'alarme de zone et la barre de zoom peuvent être modifiées à l'aide du menu DONNÉES DE SUPERPOSITION. Pour utiliser ce menu, appuyez sur la touche MENU, Sélectionnez OVERLAY

DATA et appuyez sur ENT. L'appareil peut afficher la profondeur numérique en gros chiffres (par défaut), en petits chiffres, ou ne pas l'afficher. Pour la changer, sélectionnez le titre PROFONDEUR et appuyez sur la touche ENT. Sélectionnez le réglage désiré à l'aide des touches fléchées et appuyez sur la touche ENT. Pour changer les autres réglages sur cet écran, sélectionnez-les à l'aide des touches fléchées et appuyez sur ENT pour les valider. Appuyez sur la touche EXIT pour sortir du menu à la fin des réglages.

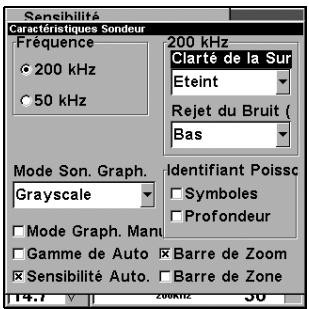

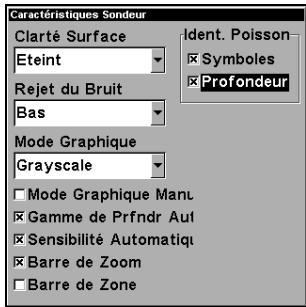

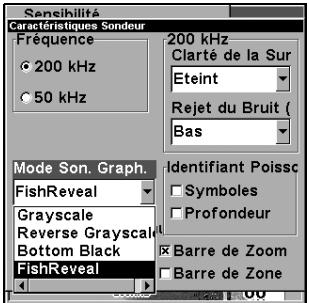

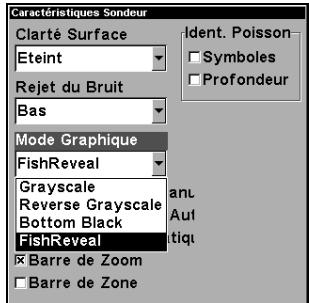

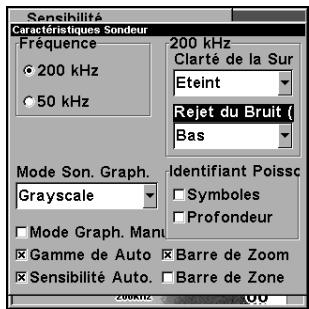

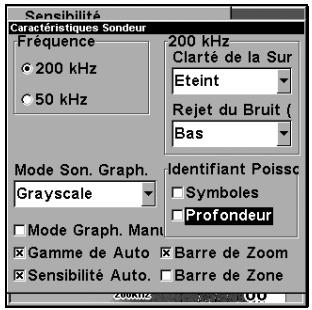

• Fonctions Sondeur : Plusieurs options du sondeur sont disponibles dans le menu Fonctions Sondeur du menu principal. Sélectionnez le menu principal en appuyant sur MENU, choisissez Fonctions Sondeur et appuyez sur ENT.
• Vitesse Ping : Ce réglage permet de faire varier le temps entre chaque envoi d'échos au fond de l'eau. Plus la vitesse de progression du bateau est rapide, plus la vitesse des PING doit être élevée afin d'obtenir un relief à l'écran fidèle à la réalité.

Menu pages

Le menu d'affichage des pages permet de sélectionner l'un des quatre principaux modes d'affichage disponibles (trois pour le FishMark 320). Les quatre modes d'affichage sont : Sondeur Plein Écran, Écran Sondeur Partagé, Sondeur Double Fréquence (uniquement pour le SeaFinder 320DF) et Données Numériques.

Vous pouvez changer le mode d'affichage en appuyant sur la touche PAGES. Puis, grâce aux touches ▲ ou ▼, sélectionnez le mode d'affichage souhaité et validez votre choix par la touche ENT.

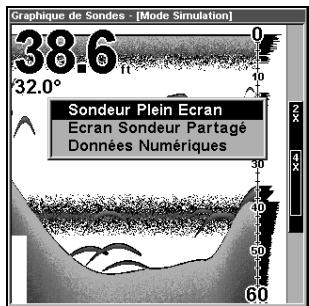

Écran du menu de sélection des modes d'affichage.

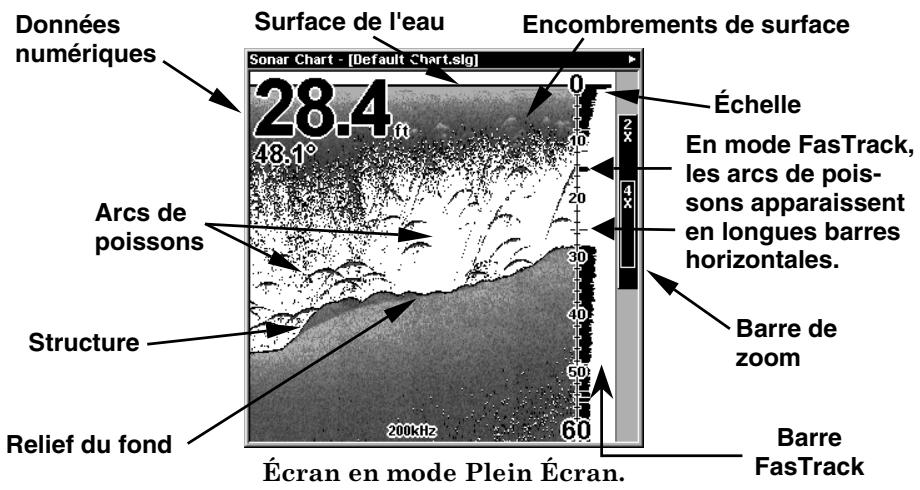

Le mode d'affichage par défaut est le Sondeur Plein Écran. Ce mode est en quelque sorte un plan de découverte de la colonne d'eau à l'arrière du bateau. Le graphisme évolue à travers l'écran, montrant le relief du fond, les échos poissons et autres structures entre deux eaux.

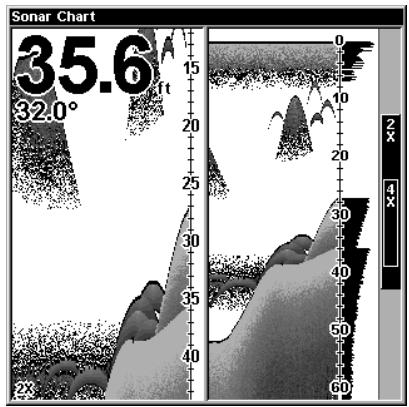

Les différents modes d'affichage sont montrés ici (à gauche) : Ecran sondeur partagé (tous modèles) et Ecran sondeur Double fréquence (uniquement sur SeaFinder 320DF).

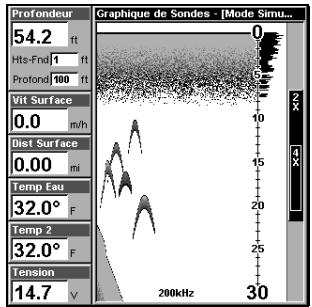

Écran en mode Données Numériques.

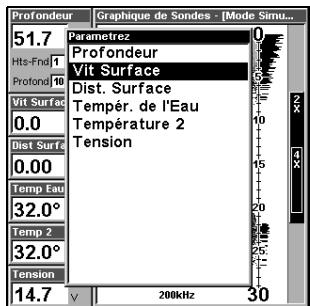

L'écran Données numériques peut être personnalisé pour afficher des données autres que celles affichées par défaut. Pour personnaliser cet écran, appuyez sur la touche MENU lorsque l'écran Données numériques est affiché. Descendez dans le menu jusqu'à l'option PERSONnaliser et sélectionnez-la. La barre de la vitesse de l'eau clignote, signifiant que la fenêtre peut être modifiée. Appuyez sur la touche ENT pour afficher un menu d'options disponibles. Choisissez les données que vous souhaitez voir à cet emplacement et appuyez sur la touche ENT pour les sélectionner. Pour les changer, appuyez sur la touche fléchée descendante. La barre ID clignotera sur la case sélectionnée. Répétez les étapes ci-dessus jusqu'à ce que la personnalisation soit terminée. Appuyez sur la touche EXIT pour quitter le mode de personnalisation.

Guide de démarrage avec un sondeur Eagle

1. Installez votre sonde sur le bateau et effectuez les branchements électriques de votre écran (alimentation et sonde).
2. Partez en navigation.
3. Afin d'allumer votre sondeur, appuyez sur la touche PWR.
4. Allez sur votre lieu de pêche favori. Votre sondeur indique automatiquement la profondeur en numérique et la température de l'eau en haut à gauche de l'écran.

Les paramètres réglés en sortie d'usine vont permettre à votre sondeur de commencer immédiatement à détecter le fond, affichant en bas de votre écran le relief du fond. L'affichage du fond va défiler de la droite de l'écran vers la gauche, vous montrant au fur et à mesure de votre navigation la vie sous-marine et le relief. 5. Pendant la phase de détection, vous pouvez modifier l'affichage de l'écran : Zoom avant pour agrandir le graphisme et zoomer sur le fond (touche ZIN). Zoom arrière pour effectuer un zoom arrière (touche ZOUT). 6. Si nécessaire, réglez la sensibilité afin d'améliorer la lisibilité de la détection. Appuyez sur MENU|ENT afin d'accéder au menu de réglage de la sensibilité. Utilisez les touches de direction ↑ et ↓ afin de changer le niveau de réglage. En augmentant la sensibilité, votre sondeur montrera plus de détails à l'écran, ce qui peut provoquer l'apparition d'échos parasites. En réduisant le niveau de sensibilité, certains détails (peut-être importants) peuvent disparaître et passer inaperçus. Nous vous recommandons d'ajuster le niveau de sensibilité de façon à voir clairement apparaître le fond. Vous pourrez alors distinguer les objets entre deux eaux et les arcs de poissons se détachant du fond marin. 7. Observez votre écran jusqu'à l'apparition d'arcs (ou traits filants). Lorsque des formes d'arcs apparaissent : vous avez détecté des poissons ! Arrêtez votre bateau et lancez vos lignes ! 8. Évaluez la profondeur approximative des poissons grâce à l'échelle graduée située à gauche de l'écran ou utilisez le curseur de profondeur. Pour cela, appuyez sur MENU|↓ jusqu'au menu CURSEUR DE PROFONDEUR|ENT. Appuyez sur les touches de direction ↓ (ou ↑) jusqu'à aligner la ligne du curseur avec l'arc poisson. La profondeur exacte apparaît dans un encadré à droite de la ligne de curseur. Pour effacer la ligne de curseur, appuyez sur la touche EXIT. 9. Si vous pêchez à la traîne ou à l'arrêt, les échos poissons apparaîtront comme des lignes fuyantes partant du fond jusqu'à la surface. 10. Pour éteindre votre appareil, appuyez sur la touche PWR pendant trois secondes.

Utilisation du sondeur

Comme vous pouvez le constater, utiliser un sondeur EAGLE est aisé. Si vous êtes débutant dans ce domaine, utilisez votre sondeur avec les paramètres de réglage de sortie d'usine.

Au fur et à mesure des sorties et de la fréquence d'utilisation du sondeur, vous pourrez remarquer un réglage important pour la détection : la sensibilité.

Le réglage de la sensibilité détermine la capacité du sondeur à détecter les différents échos. Si vous désirez obtenir plus de détails à l'écran, essayez d'augmenter ce paramètre petit à petit. Vous atteindrez une limite de réglage où les échos parasites seront trop envahissants à l'écran. En réduisant la sensibilité, vous pourrez réduire le nombre de ces échos parasites et faire apparaître les échos-poissons les plus forts s'il y en a. Au fur et à mesure des réglages de sensibilité, vous pourrez constater les changements directement sur l'écran de votre sondeur.

Le réglage manuel de la sensibilité ne peut s'effectuer qu'en mode sensibilité automatique désactivé.

Fig. 3

Fig. 4

Ces exemples vous montrent l'impact des réglages de la sensibilité à différents niveaux sur l'affichage du fond. Fig. 1 : Sensibilité réglée à 88% en mode automatique. Clarté en mode automatique total. Fig. 2 : Sensibilité réglée à 73%. Fig. 3 : Sensibilité réglée à 50%. Fig. 4 : Sensibilité réglée à 100%.

À gauche, le menu Sondeur avec l'option de réglage de la sensibilité sélectionnée. À droite, la barre de réglage de la sensibilité.

Si vous souhaitez effectuer un réglage de la sensibilité manuellement, vous devez d'abord désactiver le réglage de la sensibilité automatique.

Symboles poisons ou échos "bruts

Vous aurez peut-être remarqué que nous utilisons dans nos exemples le mode de détection d'échos "bruts" au lieu de celui de symboles poissons, voici pourquoi.

L'utilisation de votre sondeur en MODE Fish I. D. est la solution de facilité pour tout utilisateur novice afin de détecter les poissons. Cependant, ce mode de détection atteint rapidement certaines limites.

Le microprocesseur intégré à votre sondeur est extrêmement puissant et intelligent, cependant, il peut être abusé. Certains échos identifiés comme des poissons peuvent se révéler être des morceaux de bois entre deux eaux ou des tortues ! Afin de déterminer exactement la nature de ce qui a été détecté par votre sondeur avec un maximum de détail, nous vous recommandons de vous familiariser avec le mode de détection en arcs de cercle (ou échos bruts).

Le mode Fish I. D. est pratique lorsque vous n'êtes pas face à votre écran sondeur ou en train d'effectuer une autre tâche. Ce mode vous permet d'activer l'alarme de détection de poissons et d'être averti. Lorsqu'un signe de vie est détecté nageant sous le bateau, vous êtes immédiatement prévenu par l'alarme sonore !

Le mode Fish I. D. peut également se révéler très utile afin d'effectuer une discrimination entre des échos parasites de surface et des poissons. Par exemple, dans la baie de San Francisco, les pêcheurs utilisant des sondeurs détectent un "nuage parasite" dû aux remous des moteurs et autres débris en suspension, mais aucun arc de poissons. En passant en mode Fish ID, ils peuvent alors distinguer clairement les échos poissons renvoyés et interprétés par le sondeur.

Une autre source d'aide

Si vous-même ou l'un de vos amis possédez une connexion Internet, n'hésitez pas à visiter notre site Web où vous pourrez trouver une multitude de renseignements concernant votre sondeur et un tutoriel sur le principe de fonctionnement des sondeurs et l'interprétation de leurs images.

Vous pourrez également découvrir les autres sondeurs de la gamme et, pour certains, télécharger des simulateurs intégraux vous permettant de vous familiariser avec leur fonctionnement. Connectez-vous vite sur : www.eaglesonar.com.

Section 4: Options de réglages du sondeur & autres caractéristiques

ASPTM (Traitement de pointes de signaux)

Les FishMark 320 et SeaFinder 320DF sont munis du système ASP éliminant les parasites. Il contrôle de façon continue les effets provenant de la vitesse du bateau, des conditions de l'eau et des interférences. Cette caractéristique automatique donne le meilleur affichage disponible dans presque toutes les conditions.

La caractéristique ASP élimine les parasites. Les parasites sont des signaux indésirables. Leurs causes proviennent de sources électriques et mécaniques, telles que pompe de drain, système de contact du moteur et filage, bulles d'air qui circulent devant la sonde et vibrations du moteur. Les parasites peuvent produire des signaux non désirés sur l'affichage.

La caractéristique ASP possède quatre niveaux : Éteint, Bas, Moyen et Haut. Si vous avez des niveaux de parasites élevés, utilisez le réglage ASP "Haut". Si les parasites causent le problème, nous vous suggérons de prendre les mesures nécessaires afin de déterminer la source d'interférence et de l'éliminer, au lieu d'utiliser l'appareil continuellement au réglage ASP "Haut".

Vous pourrez parfois désirer de ne pas utiliser le mode ASP. Ceci permettra de visionner tous les échos avant qu'ils ne soient traités par la caractéristique ASP.

À gauche, le menu sondeur avec l'option des Fonctions Sondeur sélectionné. Au centre, les options apparaissant sur le SeaFinder 320DF et à droite sur le FishMark 320.

Pour changer le niveau de l'ASP

Appuyez sur la touche MENU. Ensuite, appuyez sur jusqu'à ce que le menu FONCTIONS SONDEUR apparaisse. Utilisez ensuite à nouveau les touches fléchées haut, bas, gauche ou droite pour mettre l'option CLARTÉ DE SURFACE en surbrillance.

et appuyez sur ENT. Sélectionnez un niveau d'ASP avec , validez votre choix grâce à la touche ENT. Pressez la touche EXIT pour sortir du menu ASP.

Alarmes

Cet appareil est muni de trois alarmes différentes. La première est l'alarme de poissons. Elle résonne lorsque la caractéristique Fish I. D. détermine qu'un écho ou un groupe d'échos sont des poissons.

Une autre alarme est l'alarme de zone qui est une barre. Un écho sur l'écran qui apparaît à l'intérieur de cette barre déclenche cette alarme. La dernière alarme est l'alarme de

profondeur. Seul le signal inférieur déclenchera cette alarme. Ceci est utile pour la surveillance d'ancrage, l'alerte d'eau peu profonde ou pour la navigation.

Pour régler une alarme, appuyez sur la touche ALARM. L'écran ci-dessus apparaît. Suivez les instructions ci-dessous pour le réglage de chaque alarme.

Alarmes de profondeur

Les alarmes de profondeur font entendre un signal sonore lorsque la profondeur du fond devient inférieure à une valeur prédéfinie ou lorsque la profondeur du fond excède une valeur prédéfinie. Par exemple, si vous réglez l'alarme de profondeur minimale à dix pieds, un signal sonore se fera entendre si le signal du fond est de moins de dix pieds jusqu'au moment où vous le placerez en sourdine ou que le fond devienne plus profond que dix pieds. L'alarme de profondeur maximale fonctionne à l'opposé. Les deux alarmes fonctionnent d'après les signaux numériques de profondeur de fond seulement. Aucune autre cible ne déclenchera ces alarmes. Ces alarmes peuvent être utilisées ensemble ou séparément.

Pour régler l'alarme d'eau peu profonde (alarme hauts-fonds) :

1. Appuyez sur ALARM.
2. Appuyez sur → jusqu'à ALARME HAUTS-FONDS puis sur ENT.
3. Appuyez sur ↑ ou ↓ pour changer le premier chiffre, puis appuyez sur → pour déplacer le curseur sur le second chiffre et répétez l'opération jusqu'à obtenir la profondeur d'alarme désirée, puis appuyez sur ENT pour valider votre réglage.
4. Appuyez sur ← jusqu'à ACTIVEE, puis sur ENT et EXIT pour activer l'alarme.
5. Pour éteindre l'alarme, appuyez sur ALARM | ENT | EXIT.

Pour régler une autre valeur d'alarme, retournez dans le menu de réglage des alarmes avec la touche de raccourci ALARM du clavier et répétez l'opération de réglage à partir de l'étape 3 comme décrit ci-dessus.

Pour régler l'alarme d'eau profonde (alarme de profondeur) :

1. Appuyez sur ALARM.
2. Appuyez sur ↓ jusqu'à ALARMÉ DE PROFONDEUR, puis sur → jusqu'à PROFONDEUR, puis sur ENT.
3. Appuyez sur ↑ ou ↓ pour changer le premier chiffre, puis appuyez sur → pour déplacer le curseur sur le second chiffre et répétez l'opération jusqu'à atteindre la profondeur d'alarme désirée, puis appuyez sur ENT pour valider votre réglage.
4. Appuyez sur ← jusqu'à ACTIVEE | ENT | EXIT pour activer l'alarme.
5. Pour éteindre l'alarme, appuyez sur ALARM | ↓ jusqu'à ALARME DE PROFONDEUR | ENT | EXIT.

Pour régler une autre valeur d'alarme, retournez dans le menu de réglage des alarmes avec la touche de raccourci ALARM du clavier et répétez l'opération de réglage à partir de l'étape 2 comme décrit ci-dessus.

Alarme de zone

L'alarme de zone est déclenchée lorsqu'un écho traverse la barre d'alarme de zone montrée à la droite de l'écran. Pour activer la zone d'alarme, mettez en évidence la case ACTIVÉE dans la case d'alarme de zone, puis 'alarme de zone, mettez en évidence le titre RÉGLAGE ZONE, puis appuyez sur la touche ENT. Un écran semblable à celui de droite apparaît.

La barre d'alarme de zone s'affiche à l'écran à la droite de la barre de zoom. Un écho - poisson, fond, structure, etc. - déclenchera l'alarme de zone. Pour monter ou descendre le haut de la barre de zone, sélectionnez SUPÉRIEURE et e bas de la barre, sélectionnez INFÉRIEURE et appuyez sur la touche ENT. Lorsque l'alarme de zone est réglée, appuyez sur la touche EXIT pour sortir du menu de réglage.

Réglage de l'Alarme de Zone.

Alarme de Poissons

Utilisez l'alarme de poissons pour émettre une tonalité distincte lorsque des poissons ou d'autres objets suspendus sont détectés par la caractéristique Fish I. D. Une tonalité différente est émise selon la taille des poissons montrée à l'affichage. Pour , sélectionnez ALARME POISSONS à partir du menu de réglage des alarmes et appuyez sur la touche ENT.

puyez sur la touche ENT. Répétez les étapes ci-dessus pour dés .

Éclairage

Voir Section 3 : Réglages de l'Affichage.

Compensation de la vitesse

Le détecteur de vitesse peut être calibré pour compenser les inexactitudes. Sélectionnez ÉTALONNAGE VIT. SURFACE à partir du menu Sondeur (MENU| MENU). Calculez le pourcentage d'inexactitude de vitesse et entrez-le dans la fenêtre ÉTALONNAGE VIT. SURFACE au centre de l'écran. Appuyez ensuite sur la touche EXIT pour sortir de la fenêtre de réglage.

Vitesse de défilament

On appelle vitesse de défilament la vitesse à laquelle les échos défilent à l'écran. On peut régler la vitesse en appuyant sur MENU et en sélectionnant VIT DÉFILEMENT. Un réglage de bouton coulissant apparaît à l'écran. Par défaut, elle est au maximum. Appuyez sur la touche fléchée ascendante ou descendante pour régler la vitesse et appuyez sur la touche EXIT pour sortir du menu de réglage.

Contraste

Voir Section 3 : Réglages de l'Affichage.

Curseur de profondeur

Le curseur de profondeur est une ligne horizontale avec une case de profondeur numérique sur le côté droit. Les chiffres de la case montrent la profondeur du curseur.

On peut voir le curseur de profondeur sur l'image ci-dessus. Il montre des poissons suspendus à une profondeur de 34,64 pieds (profondeur lisible sur le côté droit de l'écran dans la boîte de profondeur).

Le curseur peut être déplacé à n'importe quel endroit de l'écran pour localiser avec précision la profondeur de la cible.

Pour afficher la profondeur du curseur, appuyez sur la touche MENU et sélectionnez CURSEUR DE PROFONDEUR. Appuyez sur la touche ENT. Le curseur apparaît en haut de l'écran. Utilisez les touches fléchées pour déplacer le curseur à la profondeur désirée. Effacez le curseur de profondeur en appuyant sur la touche EXIT.

Échelle : Mode automatique

Lors de la mise sous tension initiale, le signal de fond est automatiquement placé dans la partie inférieure de l'écran. Ceci se nomme Gamme de Profondeur et fait partie de la fonction automatique. Cependant, selon la profondeur et l'échelle actuelle, vous pouvez la changer pour une profondeur différente. Pour ce faire, appuyez sur la touche MENU et sélectionnez ÉCHELLE DE PROFONDEUR. L'écran à droite apparaît. Appuyez sur les touches fléchées ascendante ou descendante pour sélectionner une portée différente mise en évidence. Les chiffres de portée qui sont gris ne peuvent pas être sélectionnés. À la fin, appuyez sur la touche EXIT pour sortir du menu de réglage.

Échelle : Mode manuel

Vous pouvez modifier l'échelle lorsque l'appareil est en mode manuel. Il y a 16 échelles différentes, de 2 mètres à 1000 mètres. Pour modifier la portée, désactivez la Gamme de Profondeur Automatique en appuyant sur la touche MENU, en sélectionnant GAMME DE PROFONDEUR AUTO et en appuyant sur la touche ENT.

Sélectionnez ÉCHELLE DE PROFONDEUR. Appuyez sur les touches fléchées ascendante ou descendante pour sélectionner une échelle différente. Les échelles disponibles sont 0-2, 5, 10, 12, 15, 20, 30, 40, 60, 100, 150, 200, 300, 500, 800 et 1000 mètres.

Après avoir sélectionné l'échelle, appuyez sur la touche EXIT pour sortir du menu de réglage de l'échelle.

La capacité du sondeur à déterminer la profondeur dépend de l'installation de la sonde, des conditions de l'eau, du fond marin et d'autres facteurs.

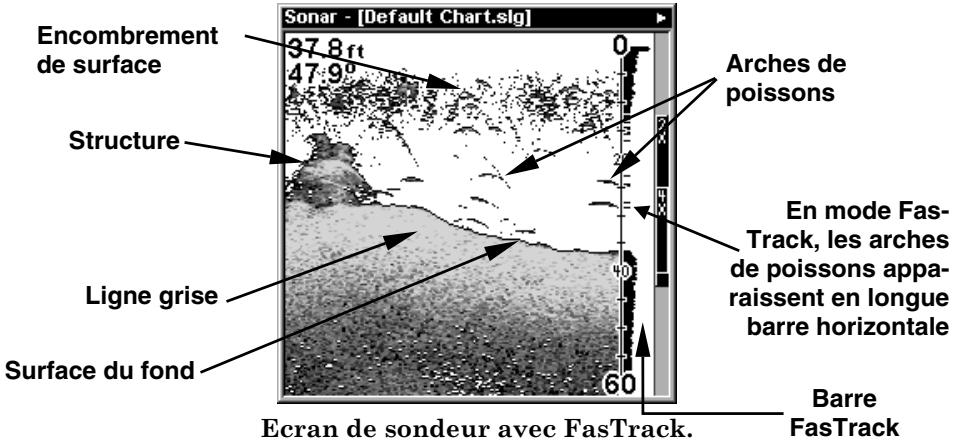

FasTrack™

Cette fonction convertit les échos en courtes lignes horizontales sur le côté de l'affichage. Le graphique fonctionne normalement. FasTrack

Il vous donne un suivi rapide des conditions directement sous le bateau. Ceci est utile pour la pêche sur la glace ou lorsque vous pêchez avec une ancre. Puisque l'appareil est stationnaire, les signaux de poissons sont affichés comme des lignes allongées sur l'affichage de défilement normal. FasTrack convertit le graphique vertical, ce qui est une fonction additionnelle utile pour la pêche stationnaire.

Fish LD™ (Symboles poissons & Profondeur des cibles)

identifie les cibles répondant à certains critères, tels que les poissons. Le microprocesseur de votre sondeur analyse tous les échos en éliminant l'encombrement de surface, les thermoclines et autres signaux indésirables. Il ne reste alors, dans la plupart des cas, que les poissons.

affiche à l'écran l'emplacement des poissons au moyen de symboles de différentes tailles. Ils permettent d'indiquer la grosseur relative du poisson. Un petit symbole apparaît lorsqu'il repère un petit poisson, un symbole moyen pour un poisson plus gros, etc.

Quoique sophistiqué, le microprocesseur peut se tromper. Il ne peut faire la distinction entre le poisson et les objets en suspension tels que les lignes de pêche, les tortues, les flotteurs submergés, les bulles d'air, etc. Ce sont cependant les grosses branches isolées qui causent le plus de problèmes à l . Celle-ci peut alors afficher des symboles de poissons alors qu'il n'y a en réalité aucun poisson. Pratiquez avec et sans le mode de symboles de poissons pour bien apprendre à connaître cette fonction. Par défaut, cette fonction est désactivée. Pour l'activer, sélectionnez SYMBOLES dans le menu FONCTIONS SONDEUR | IDENT. POISSON. Appuyez sur la touche ENT pour activer l . Le microprocesseur déterminera automatiquement si les cibles sont des poissons et les affichera comme symboles de poissons à l'écran.

Menu Fonctions Sondeur avec l'option Symboles poissons en surbrillance. À gauche, le menu contextuel du SeaFinder 320DF, à droite celui du FishMark 320.

Fig. 1 A

Fig. 1 B

Fig. 2 A

Fig. 2 B

À gauche, les figures 1A et 2A montrent des écrans de sondeurs utilisés en mode de détection brut. À droite, les figures 1B et 2B montrent les mêmes écrans avec l'option d'identification activée. Notez comment les arches poissons ne sont pas remplacées de façon systématique par un symbole.

Pour activer la fonction d'identification des poissons Fish I.D. :

1. Appuyez sur MENU | ↓ jusqu'à FONCTIONS SONDEURS | ENT.
2. Appuyez sur → ou ↓ jusqu'à IDENT. POISSON-SYMBOLES | ENT | EXIT | EXIT.

Pour désactiver la fonction, répétez l'opération à partir de l'étape 1.

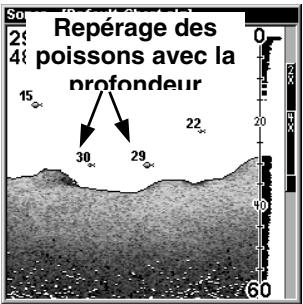

Profondeur du poisson (FishTrack™)

La fonction profondeur des poissons indique la profondeur du symbole de poisson apparaissant à l'écran, ce qui vous permet de l'évaluer. Cette option fonctionne uniquement lorsque le repérage des poissons est activé. Par défaut, cette fonction est désactivée.

Pour activer la détection de la (FishTrack) : (Note : Ces opérations activeront les fonctions d'identification des poissons et de en même temps.)

1. Appuyez sur MENU | ↓ jusqu'à FONCTIONS SONDEURS | ENT.
2. Appuyez sur → ou ↓ jusqu'à IDENT. POISSON-PROFONDEUR | ENT | EXIT | EXIT.

Pour désactiver la fonction, répétez l'opération à partir de l'étape 1. Si vous désactivez la détection de profondeur des poissons de cette manière, cela ne désactivera pas la fonction d'identification des poissons.

Sur l'écran de gauche est démontrée la page du sondeur avec les options du sondeur mises en évidence. Dans l'écran du centre, l'option "Profondeur" est mise en évidence pour montrer la profondeur, mais elle n'est pas active, comme indiqué par la case vide. Sur l'écran de droite, on voit le repérage des poissons avec la profondeur pour chacun.

FishReveal™

En affichant les échos du sondeur, la fonction FishReveal vous aide à identifi suspendus dans l'encombrement de surface, la thermocline, les couches d'herbe ou autre couverture, avec l'aide de dix tons de gris. En opération normale (avec FishReveal éteint), les retours faibles sont affichés en noir et les retours prononcés en

gris pâle. Puisque les retours faibles sont noirs, les retours comme les arches de poissons deviennent plus prononcés sur l'arrière-plan blanc. Par contre, puisque tous les retours faibles sont noirs, d'autres retours faibles comme la thermocline vont apparaître noirs aussi. Ceci peut nuire à la capacité de vent être dans la thermocline ou autre couverture. Dans le mode FishReveal, les retours faibles sont blancs et les retours prononcés sont noirs. Les retours entre ces deux extrêmes vont varier dans leur ton de gris en fonction de la puissance du retour. La Bande Grise va déterminer la tonalité du noir au blanc. Veuillez noter que nous recommandons d'ajuster la sensibilité manuellement au lieu de rester en sensibilité automatique.

Menu Fonctions Sondeur avec l'option FishReveal sélectionnée.

(À gauche l'écran du SeaFinder 320DF, à droite celui du FishMark 320).

Pour activer la fonction FishReveal :

1. Appuyez sur MENU | ↓ jusqu'à FONCTIONS SONDEURS | ENT.
2. Appuyez sur ↓ jusqu'à MODE SON. GRAPH. | ENT | ↓ jusqu'à FISH REVEAL | ENT.
3. Appuyez sur EXIT, puis sur ↑ jusqu'à SENSIBILITÉ AUTOMATIQUE, appuyez sur ENT, puis sur ↑ jusqu'à SENSITIVITY, appuyez sur ENT.
4. Appuyez sur ↑ jusqu'à ce que la sensibilité soit réglée à 100%, appuyez alors sur EXIT.

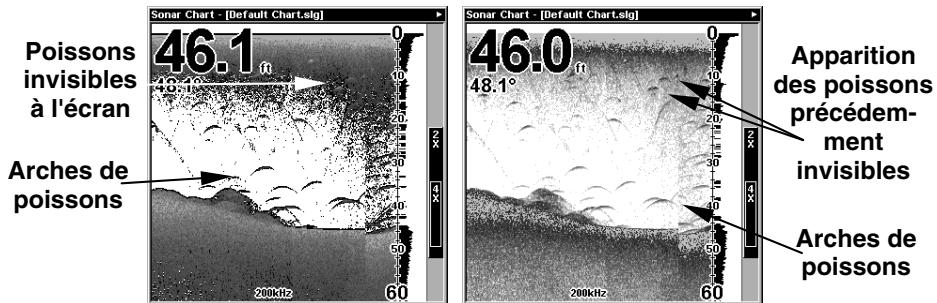

En mode normal (côté gauche), on constate que les poissons n'apparaissent pas aussi visiblement dans l'encombrement de surface qu'en mode FishReveal (côté droit), où les poissons deviennent plus visibles dans l'encombrement de surface.

Les conditions aquatiques peuvent varier de façon importante et affecter les performances de détection de votre sondeur. Sous certaines conditions, le mode FishReveal est susceptible de faire apparaître des poissons qui resteraient invisibles en mode normal, mais l'inverse peut être vrai aussi dans d'autres circonstances. Nous vous conseillons de vous familiariser avec les deux modes d'affichage afin de tirer le meilleur résultat quelles que soient les conditions aquatiques.

Fréquence (changer la fréquence d'utilisation) (SeaFinder 320DF uniquement)

Le "DF" dans le nom signifie sonde double fréquence, fonctionnant aussi bien en 200kHz qu'en 50kHz. L'angle de détection en 200kHz est de et de en 50kHz.

Le réglage par défaut en sortie d'usine est 200 kHz, qui est la fréquence la plus performante à "faibles" profondeurs (inférieures à 100 mètres). Cette fréquence donne le meilleur résultat dans 80 % des cas de pêche amateur en eaux claires ou salées. Lorsque vous souhaitez sonder dans des eaux allant au-delà des 150 mètres, la fréquence de 50 kHz permet d'obtenir des résultats beaucoup plus satisfaisants.

À 200 kHz, vous obtiendrez des détails et une définition plus précis, mais pour atteindre des profondeurs moins importantes. La fréquence de 50 kHz vous permettra d'atteindre des profondeurs beaucoup plus importantes, mais avec moins de détails et une moins bonne définition. (Rappelez-vous que tous les sondeurs atteignent des profondeurs plus importantes en eaux claires qu'en eaux salées.)

Il existe cependant une exception à ces règles. Certains pêcheurs sur lacs (et même en mer), souhaitant voir sur leur écran de sondeur leurs lignes, utilisent la fréquence de 50 kHz, non pas pour pouvoir atteindre de grandes profondeurs, mais pour bénéficier de l'angle important de détection affecté à cette fréquence.

Menu Fonctions Sondeur avec kHz sélectionnée.

Pour changer de 200 kHz en 50 kHz :

1. Appuyez sur MENU, ↓ jusqu'à FONCTIONS SONDEUR, ENT, ↓, ENT. Appuyez sur EXIT, EXIT pour sortir du menu de réglage.

Pour changer la fréquence de travail de 50 kHz en 200 kHz :

1. Appuyez sur MENU, ↓ jusqu'à FONCTIONS SONDEUR, puis ENT. Appuyez sur EXIT pour sortir du menu de réglage.

Bande Grise - Grayline®

La bande grise GRAYLINE permet de distinguer les échos faibles des échos prononcés. Cette fonction fait apparaître en gris les objets excédant une valeur donnée. On peut ainsi différencier un fond dur d'un fond mou. Un fond mou, boueux ou couvert d'herbes, par exemple, renvoie un signal faible accompagné d'une bande grise étroite ou inexistante. Un fond dur renvoie un signal puissant et produit une bande grise plus large.

Advenant deux signaux de même intensité, l'un avec et l'autre sans bande grise, la cible accompagnée de la bande grise renvoie un écho plus prononcé. On peut ainsi distinguer les buissons des arbres ou les poissons des structures. La bande grise est réglable. Puisqu'elle varie selon la puissance des échos, une modification de la sensibilité peut nécessiter un niveau de bande grise différent. Le niveau choisi par l'appareil lors de sa mise sous tension initiale convient habituellement à la plupart des conditions. Faites plusieurs essais avec votre appareil pour déterminer le réglage de bande grise idéal.

Pour pouvoir régler le niveau de la ligne grise :

1. Appuyez sur MENU | ↓ jusqu'à LIGNE GRISE | ENT.
2. Une boîte de contrôle du niveau de la Ligne Grise apparaît. Appuyez sur ↓ pour baisser le niveau d t sur ↑ pour l'augmenter.
3. Une fois l ffectué, appuyez sur EXIT.

Fig. 2A

Fig. 2B

Fig. 3A

Fig. 3B

Dans ces séries de photos, on constate qu'en réglant la bande grise, on peut obtenir plus d'informations. Dans les séries de photos "A", la bande grise est réglée à 64 pour cent ; sur le côté droit, on voit le même endroit mais avec la bande grise réglée à 84 pour cent. Veuillez noter la différence dans la dureté du fond. Un fond mou aura une bande grise mince, tandis qu'un fond dur ou rocheux aura une bande grise plus épaisse.

Hyperscroll™

Veuillez vous reporter au chapitre Vitesse de Ping pour plus de renseignements sur HyperScroll.

Rejet du bruit

Veuillez vous reporter sur le chapitre ASP pour plus de renseignements sur le rejet du bruit.

Données de superposition

Pour changer les informations numériques affichées au coin supérieur gauche de l'écran :

1. Appuyez sur MENU, ↓ jusqu'à DONNEES DE SUPERPOSITION, puis ENT.
2. Appuyez sur ↑ ou ↓ pour sélectionner le type d'information à afficher puis ENT.

Une fois la (ou les) donnée(s) sélectionnée(s) pour l'affichage, une coche apparaît à droite de celle(s)-ci. La (ou les) donnée(s) apparaît(sent) sur l'écran du sondeur en sus des données déjà présentes.

Le menu Overlay Data vous permet d'afficher différentes informations numériques à différentes tailles sur l'écran du sondeur.

1. Pour revenir à la page précédente, appuyez sur EXIT.

Pour désactiver l'affichage des données, il suffit de répéter l'opération en décochant les données indésirables.

Pour changer la taille des informations numériques affichées au coin supérieur gauche de l'écran de votre sondeur :

1. Appuyez sur MENU, ↓ jusqu'à DONNEES DE SUPERPOSITION, puis ENT.
2. Appuyez sur ↑ ou ↓ pour sélectionner le type d'information, appuyez sur → ou ← pour changer la taille d'affichage de la réserve, puis sur EXIT pour sortir du menu de réglage.

Certaines données ne peuvent pas être affichées en plusieurs tailles. Dans ce cas, les tentatives de réglage de la taille d'affichage ne changeront pas le menu de réglage de la taille.

Dans cet exemple, on voit que l'information numérique affichée sur l'écran du sondeur correspond à l'information de profondeur, de température d'eau et de vitesse.

Vitesse de ping (d'impulsion) et HyperScroll™

La vitesse de Ping contrôle la vitesse à laquelle les échos du sondeur sont émis dans l'eau. Le pourcentage pour la vitesse de Ping par défaut est réglé à 50%. À des vitesses de bateau normales, cette vitesse de Ping sera capable de maintenir -marin réel.

Afin de mainte -marin réel à des vitesses de bateaux plus élevées, le mode HyperScroll est suggéré. Quand la vitesse de Ping est réglée au-dessus de 50%, l'appareil est de facto dans le mode appelé HyperScroll. Quand vous êtes en mode HyperScroll, nous vous conseillons de passer le réglage de sensibilité en mode manuel.

Lorsque vous êtes en mode HyperScroll, vous serez sans doute amené à réduire la sensibilité de votre sondeur afin d'optimiser la détection. Tout en étant en étroite corrélation avec les conditions de navigation et autres paramètres, le mode HyperScroll peut engendrer des doubles échos parasites du fond et autres échos parasites de remous. Dans ce cas, réduisez la sensibilité jusqu'à éliminer tous les parasites gênant une bonne visualisation du fond à l'écran.

Pour changer la vitesse de ping :

1. Appuyez sur MENU, puis sur ↓ jusqu'à VITESSE DE PING, puis sur ENT.
2. Une boîte de contrôle apparaît. Appuyez sur ↓ pour baisser le niveau d t sur ↑ pour l'augmenter.
3. Une fois l ffectué, appuyez sur EXIT.

Pour régler la sensibilité :

1. Appuyez sur MENU ou ENT.
2. Une boîte de contrôle apparaît. Appuyez sur ↓ pour baisser le niveau de sensibilité de détection et sur ↑ pour augmenter le niveau de sensibilité de détection.
3. Une fois le réglage de la sensibilité effectué, appuyez sur EXIT.

Pour sortir du mode HyperScroll :

1. Appuyez sur MENU, puis sur ↓ jusqu'à VITESSE DE PING, et appuyez sur ENT.
2. Une boîte de contrôle apparaît. Appuyez sur ↓ pour baisser le niveau de réglage de la Vitesse de Ping jusqu'à 50%, puis appuyez sur EXIT.

Info-bulles

Vous pouvez obtenir de l'aide pour presque tous les titres de menu de cet appareil. Sélectionnez une rubrique du menu et gardez-la ainsi pendant quelques secondes, un message "d'invite" apparaîtra, décrivant la fonction de la rubrique de menu. Cette caractéristique est allumée par défaut.

Pour activer les Info-Bulles : Appuyez sur MENU, puis utilisez la touche ↓ jusqu'à INFO-BULLES. Appuyez alors sur la touche ENT pour cocher la case et activer l'option INFO-BULLES (pour la désactiver, appuyez de nouveau sur la touche ENT). Appuyez sur EXIT pour revenir à l'écran d'origine.

Ci-dessus, le message d'aide pour le réglage de la sensibilité.

Réinitialisation des options

Pour remettre les caractéristiques d'origine, sélectionnez REINT. DES OPTIONS à partir du menu Système. Un nouveau menu apparaît, vous es pour mettre la réponse en évidence puis appuyez sur la touche.

demandant si vous voulez remettre toutes les options à zéro. Utilisez les touches fléchées pour mettre la réponse en évidence puis sur la touche

Appuyez sur ENT pour la valider. L'appareil se réinitialise et revient aux réglages d'origine comme en sortie d'usine.

1. Appuyez sur MENU | MENU | ↓ jusqu'à REINIT. DES OPTIONS | ENT.
2. Appuyez sur ← jusqu'à Oui | ENT.
3. L'appareil se réinitialise et revient aux réglages d'origine comme en sortie d'usine.

Réinitialisation du totalisateur de distance parcourue

La page de données numériques affiche la distance parcourue, calculée à partir des informations du capteur de vitesse. Cette distance (appelée de façon générique Totalisateur) peut être remise à zéro à l'aide de l'option REINIT. DIST. SURFACE dans le menu Système. Sélectionnez REINIT. DIST. SURFACE et appuyez sur la touche ENT. Les données s'effacent automatiquement et l'affichage de la distance d'eau est remis à 0.00.

Contraste, niveau d'éclairage et mode d'affichage de l'écran

Pour effectuer ces réglages, appuyez sur la touche MENU deux fois. Ceci affiche la deuxième page de menu (le menu Système). Sélectionnez ECRAN en haut de la page et appuyez sur la touche ENT. L'écran ci-contre apparaît. Le contraste est sélectionné par défaut dans ce menu. Pour le régler, utilisez les touches fléchées gauche ou

droite pour le changer.

Pour régler la clarté de l'éclairage, mettez en surbrillance LUMINOSITÉ grâce à la touche de direction basse, puis utilisez les touches fléchées gauche ou droite pour la changer. Il est possible également de régler directement la luminosité sans passer par le menu système : en appuyant sur la touche PWR alternativement plusieurs fois de suite, vous faites défiler les différents niveaux de luminosité en boucle.

Le Mode d'Affichage maximise l'ACL (affichage à cristaux liquides) pour des conditions de vision spécifiques. Normalement, il devrait rester au mode par défaut. Cependant, le mode de fort contraste peut être utilisé pour des conditions d'éclairage intenses, et le mode de vision nocturne pour l'emploi du sondeur la nuit. Sélectionnez le menu Mode Affichage, appuyez sur la touche ENT, puis sélectionnez le réglage désiré à partir du menu déroulant. Appuyez sur la touche ENT après avoir terminé.

Sensibilité & Sensibilité automatique

La touche de contrôler la capacité de l'appareil

à capter les échos. Un faible niveau de sensibilité élimine beaucoup de renseignements provenant du fond, tels que les signaux des poissons et autres détails. Un réglage élevé de la voir tous ces détails, mais peut encombrer l'écran de signaux non désirés. Le niveau de sensibilité idéal montre un signal de fond clair avec une bande grise et quelques encombrements de surface.

Sensibilité automatique

La sensibilité de l'appareil est en mode automatique par défaut. La sensibilité est ajustée automatiquement pour maintenir un signal de fond clair vous permettant de voir les poissons et autres détails.

Cependant, il devient parfois nécessaire d'augmenter ou de réduire la sensibilité. Tel est le cas, par exemple, lorsqu'on désire intensifier les détails. C'est alors qu'on doit augmenter la sensibilité.

Pour ajuster la sensibilité, appuyez sur la touche MENU | ENT. Appuyez sur la touche fléchée ascendante ou descendante jusqu'à ce que le niveau de sensibilité souhaité soit atteint. Les modifications de sensibilité effectuées en mode automatique seront rectifiées après quelques secondes par le microprocesseur de l'appareil afin d'obtenir un signal de fond clair vous permettant de voir les poissons et autres détails.

Pour pouvoir contrôler totalement, sans reprise du réglage votre sondeur, le paramètre de sensibilité, vous devez passer en mode manuel. Seules des modifications mineures de la sensibilité en mode manuel ne seront pas reprises par le microprocesseur en mode automatique.

Pour modifier le niveau de sensibilité en mode automatique :

1. Appuyez sur MENU puis ENT.
2. La barre de contrôle apparaît. Appuyez alors sur ↓ pour réduire la sensibilité de détection de votre sondeur ; appuyez sur ↑ pour augmenter la sensibilité de détection de votre sondeur. Une fois la sensibilité réglée à la valeur désirée, appuyez sur EXIT.

Pour modifier le niveau de sensibilité en mode manuel :

1. Vous devez en premier lieu désactiver le réglage de sensibilité en mode Automatique : Appuyez sur MENU | ↓ jusqu'à SENSIBILITE AUTOMATIQUE | ENT.
2. Appuyez sur ↑ jusqu'à SENSIBILITE | ENT. Une barre de contrôle apparaît, appuyez alors sur ↓ pour réduire la sensibilité de détection de votre sondeur.

deur ; appuyez sur ↑ pour augmenter la sensibilité de détection de votre sondeur. Une fois la sensibilité réglée à la valeur désirée, appuyez sur EXIT.

Pour réactiver le réglage de la sensibilité en mode automatique : 1. Appuyez sur MENU | ↓ jusqu'à SENSIBILITE AUTOMATIQUE | ENT | EXIT.

Astuce :

Pour effectuer un réglage rapide de la sensibilité, faites apparaître la barre de contrôle à l'écran devant le défilement de détection du sondeur. Faites varier la sensibilité avec les touches de direction HAUTE et BASSE. Vous pouvez alors voir directement l'impact de ce réglage sur votre écran. Cette manipulation est extrêmement pratique lorsqu'il y a lieu d'éliminer de nombreux parasites dus aux remous ou conditions aquatiques.

Offset de quille

La mesure de la profondeur d'eau s'effectue à partir de la partie inférieure de la sonde. Celle-ci doit être sous l'eau. Si elle est installée à un pied sous la surface de l'eau, le sondeur affichera comme profondeur, par exemple, 30 pieds, mais en réalité, il y aura 31 pieds. Ceci n'est donc pas une lecture exacte par rapport à la surface de l'eau.

Sur les voiliers ou sur les grands bâtiments avec un grand tirant d'eau, la sonde peut se retrouver très en dessous de la ligne de flottaison. Dans ce cas, la profondeur affichée à l'écran du sondeur peut prêter à confusion et mettre en danger le navire. La fonction d'Offset de Quille permet à l'utilisateur d'éviter de devoir effectuer en permanence des calculs mentaux pour déterminer exactement la profondeur sous le bateau à partir de la surface de l'eau.

L'Offset de Quille effectue automatiquement une modification des valeurs de la profondeur numérique, de l'échelle, du curseur de profondeur et des valeurs de la profondeur des poissons affichés à l'écran. Avant de régler l'Offset de Quille, vous devrez dans un premier temps déterminer la hauteur de votre tirant d'eau. Dans l'exemple de réglage ci-dessous, nous allons régler un Offset de -3,5 pieds.

1. Appuyez sur MENU, puis sur ↓ jusqu'à "RÉGLER L'OFFSET DE QUILLE", puis sur ENT.
2. La boîte de dialogue permettant de régler la valeur de l'Offset de Quille apparaît. Appuyez sur ↓ pour changer le signe (+) en signe (-).
3. Appuyez sur → jusqu'au premier 3.
4. Appuyez sur → jusqu'au second 5 et enfin sur EXIT. L'indication de profondeur indique maintenant une valeur majorée de 3,5 pieds.

Réglage du langage interne

Cet appareil possède 10 langages de menu : l'Anglais, le Français, l'Allemand, l'Espagnol, l'Italien, le Danois, le Suédois, le Russe, le Hollandais et le Finlandais. Pour activer un langage particulier :

1. Appuyez sur MENU, puis ↓ jusqu'à SET LANGUAGE, puis appuyez sur ENT.
2. Utilisez les touches ↓ ou ↑ pour CHOISIR une langue, puis appuyez sur ENT. Tous les menus internes apparaissent maintenant dans la langue sélectionnée.

Information logiciel

Pour voir la version du système d'exploitation, sélectionnez INFO. LOGICIEL à partir du menu "Menu système" (MENU|MENU). Un écran apparaît avec les renseignements sur le système. Appuyez sur EXIT pour effacer cet écran.

Information sur le logiciel

SEA Finder 320DF

Debug 0.1.8

Build : PC-Win32

Information système.

Mode sondeur graphique

Le réglage par défaut pour le Mode d'affichage du Sondeur Graphique est en variation grise, mais il est possible d'afficher plusieurs autres modes afin d'obtenir une meilleure visualisation du fond. Il vous est possible d'opter pour un affichage en mode gris inversé, en fond noir ou en mode FishReveal.

Pour changer le mode sondeur graphique :

1. Appuyez sur MENU | ↓ jusqu'à FONCTIONS SONDEUR | ENT.
2. Appuyez sur ↓ jusqu'à MODE SON. GRAPH. | ENT.
3. Appuyez sur ↓ ou ↑ jusqu'au mode souhaité, puis ENT.
4. Appuyez sur EXIT pour revenir à la page d'origine.

Options d'affichage

Votre sondeur propose quatre modes d'affichage distincts (pour le Sea-Charter 320DF) et trois pour le FishMark 320, accessibles directement par la touche PAGES.

Ci-dessus, les différents modes d'affichage disponibles (à gauche, les modes disponibles ; à droite, pour le FishMark 320).

Sondeur plein écran

C'est le mode par défaut utilisé lors de la mise sous tension initiale de l'appareil ou lorsque ce dernier est réglé sur les paramètres d'usine. Le signal de fond défile à l'écran de droite à gauche. Les échelles de profondeur du côté droit de l'écran aident à déterminer la profondeur des cibles. La ligne au haut de l'écran représente la surface. La profondeur du fond et la température de surface (si équipé d'une sonde de température) apparaissent au coin supérieur gauche de l'écran.

L'affichage FasTrak apparaît à droite de l'échelle. Ceci transforme tous les échos en petites barres horizontales, imitant un sondeur à éclat. La barre de zoom à l'extrême droite montre la zone sur laquelle il y a le zoom lors de l'utilisation du zoom. (Consultez la section Zoom pour plus d'informations.) La fréquence de la sonde employée apparaît au bas de l'écran. (Pour le SeaFinder 320DF.)

Écran de sondeur en mode plein écran.

Écran partagé

Un graphique divisé montre le monde sous-marin de la surface vers le fond du côté droit de l'écran. Le côté gauche montre une version agrandie du côté droit. L'échelle du zoom apparaît au coin inférieur gauche de l'écran. Dans cet exemple, la portée du zoom est 2X ou deux fois la vue du côté droit.

L'écran de gauche montre la portée du zoom à , tandis que l'écran de droite montre la portée du zoom réglée à quatre fois la vue du côté.

Écran double fréquence (SeaFinder 320DF seulement)

Un graphique divisé montre le monde sous-marin de la surface vers le fond. Le côté droit de l'écran affiche la détection en 200 kHz. Le côté gauche montre la détection en 50 kHz.

Page de Sondeur Double Fréquence, avec la détection en 50 kHz à gauche et en 200 kHz à droite.

Il vous est possible de régler la sensibilité indépendamment pour chaque fréquence.

Pour régler la sensibilité :

1. Appuyez sur MENU puis ENT.
2. Un écran apparaît vous demandant sur quelle fréquence vous souhaitez régler la sensibilité. Choisissez la fréquence à ajuster puis appuyez sur ENT.
3. La barre de contrôle apparaît, appuyez alors sur ↓ pour réduire la sensibilité de détection de votre sondeur ; appuyez sur ↑ pour augmenter la sensibilité de détection de votre sondeur. Une fois la sensibilité réglée à la valeur désirée, appuyez sur EXIT.

Écran de données numériques

Ce mode affiche le graphique au côté droit de l'écran. Le côté gauche montre sept grandes cases numériques affichant : la profondeur de l'eau (en haut de l'écran, avec les réglages de l'alarme de profondeur en dessous), la vitesse de l'eau (à partir d'une sonde de vitesse facultative), la distance de l'eau (distance parcourue ou de bord, nécessite aussi une sonde de vitesse), la température de l'eau de surface, la température #2, la température #3 et la tension d'entrée. (Note : Les températures #2 et #3 nécessitent des sondes de température supplémentaires.)

Personnaliser son écran de données numériques

L'écran numérique/graphique peut être personnalisé pour afficher des données numériques autres que celles montrées par défaut à l'écran. Pour personnaliser les données affichées :

1. À partir du Mode d'Affichage DONNÉES NUMÉRIQUES, appuyez sur MENU, puis sur ↓ jusqu'à PERSONNALISER, puis sur ENT.
2. La case d'information Vit Surface se met à clignoter, indiquant que le type de donnée à cet emplacement peut être modifié. Appuyez sur ENT, utilisez ↑ ou ↓ pour CHOISIR L'EMPLACEMENT DE DONNÉE À CHANGER, puis sur ENT ou EXIT.
3. Choisissez les données que vous voulez à cet endroit et appuyez sur la touche ENT pour les sélectionner. Pour les changer, appuyez sur la touche fléchée descendante. La barre ID clignotera sur la case sélectionnée. Répétez les étapes ci-dessus jusqu'à ce que la personnalisation soit finie. Appuyez sur la touche EXIT pour que la barre arrête de clignoter.

Vous pouvez sélectionner les données numériques à afficher sur l'écran du sondeur dans la liste de données numériques disponibles.

Astuce :

Il vous est possible de modifier plusieurs types de données à plusieurs emplacements avant de retourner sur l'écran sondeur. Pour cela, après avoir validé votre premier choix par la touche ENT, descendez avec les touches de direction pour choisir un autre emplacement à régler et répétez l'opération de réglage. Une fois tous les changements effectués, appuyez sur la touche EXIT pour revenir sur l'écran sondeur.

Simulateur sondeur

Cet appareil possède un simulateur intégré qui vous permet de l'utiliser comme sur l'eau. Toutes les caractéristiques et fonctions de l'appareil sont utilisables. Un message apparaît occasionnellement qui vous avertit du fait que le simulateur est activé. Pour activer le simulateur interne :

1. Appuyez sur MENU|MENU|↓ jusqu'à SIMULATEUR SONDEUR |ENT.
2. Pour sortir du mode de simulation, a | EXIT.

Si vous allumez votre appareil avant de brancher la sonde de profondeur, celui-ci se mettra automatiquement en mode de démonstration. Le message "demo mode" clignotera en bas de l'écran et un défilement de fond fictif commencera à apparaître comme en mode de simulation. Contrairement au mode de simulation, le mode de démonstration a été uniquement élaboré pour les présentations de l'appareil. L'appareil sort automatiquement de ce mode dès qu'une sonde est branchée et que l'on le rallume. En mode de démonstration (sans sonde branchée), chaque réglage effectué (sensibilité, unité de mesure, langage) n'est pas gardé en mémoire entre deux mises en route.

Arrêt du défilament

Pour arrêter momentanément le défilament, appuyez sur la touche MENU, sélectionnez ARRÊT DÉFILEMENT dans le menu et appuyez sur la touche ENT. Répétez ces étapes pour recommencer le défilament.

Clarté de surface

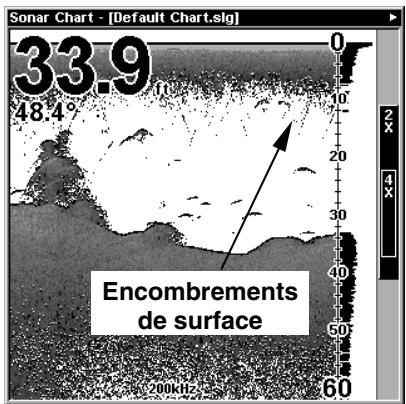

Les signes qui s'étendent vers le bas à partir de la ligne zéro sont des encombrements de surface. Ces signes sont produits par le mouvement des vagues, le sillage du bateau, les inversions de température et bien plus.

Le contrôle de clarté de surface réduit, ou élimine les signaux d'encombrement de surface de l'affichage. Il change la sensibilité du récepteur en la diminuant près de la surface et en l'augmentant graduellement lorsque la profondeur augmente. Pour la profondeur maximale, le contrôle de clarté de surface aura un effet de 75% sur la portée de profondeur. Par exemple, sur une portée de 0 à 60 pieds avec le contrôle de clarté de surface au maximum, l'encombrement de surface sera réduit à 45 pieds.

Trois niveaux de clarté de surface sont disponibles : bas, moyen et haut. Il peut aussi être éteint. Par défaut, le niveau est Éteint.

Pour régler le niveau de la clarté de surface :

1. Appuyez sur MENU, ↓ jusqu'à FONCTIONS SONDEUR, puis ENT.

Menu de réglage de la Clarté de Surface (à gauche, le menu du SeaFinder 320DF ; à droite, celui du FishMark 320).

1. Appuyez sur → jusqu'à CLARTÉ DE SURFACE, puis sur ENT. (Pour le FishMark 320, appuyez juste sur ENT).
2. Appuyez sur ↓ ou ↑ pour sélectionner le niveau de réglage souhaité, puis sur EXIT pour revenir à l'écran d'origine.

Dans l'illustration de gauche sont démontrés les retours de sondeurs avec la clarté de surface éteinte. Sur le côté droit, la clarté de surface est réglée sur Haut.

Unités de mesure

Ce menu règle les unités de mesure de la vitesse et de la distance (miles terrestres ou marins, mètres), de la profondeur (pieds, brasses ou mètres) et de la température (degrés Fahrenheit ou Celsius). Pour modifier les unités de mesure :

Appuyez sur MENU|MENU|↓ jusqu'à UNITES DE MESURE, puis appuyez sur ENT.

Pour régler l'unité de mesure de la vitesse et de la distance parcourue : Appuyez sur ↑ ou ↓ pour mettre en surbrillance l'unité de mesure souhaitée, puis appuyez sur ENT. Une fois les réglages effectués, appuyez sur EXIT|EXIT|EXIT pour revenir à la page d'origine.

Zoom et barre de zoom

Faire le zoom sur l'affichage est une méthode très utilisée pour agrandir les petits détails, les signaux de poissons et le fond avec sa structure associée. Vous pouvez faire le zoom sur l'affichage rapidement et facilement en appuyant sur la touche ZIN. Pressez-la une fois pour doubler la taille (2X) de tous les échos à l'écran. Pressez-la à nouveau pour quadrupler la taille des échos (4X).

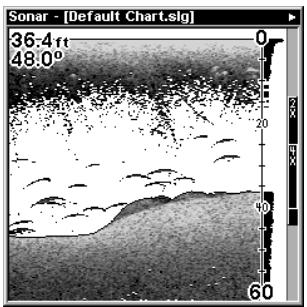

La barre de zoom à l'extrême droite de l'écran montre la partie de l'écho affichée à l'écran lorsque la touche ZIN est pressée. Par exemple, appuyez une fois sur la touche ZIN pour activer un zoom 2X qui montrera tou de zoom 2X. Appuyez à nouveau sur

la touche pour un zoom 4X et seul 4X apparaîtront à l'écran.

Appuyez sur la touche ZOOM OUT pour revenir à l'affichage du mode normal.

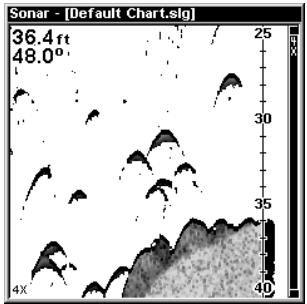

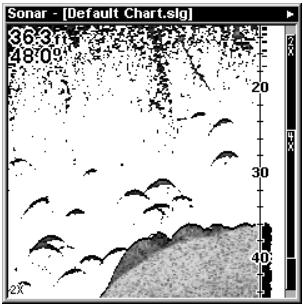

En agrandissant l'image, on est capable de voir les petits détails, les signaux de poissons et le fond avec sa structure associée en détail.

Votre sondeur est capable d' sur n'importe quelle portion d'eau simplement en utilisant les flèches de direction (cette fonction n'est active et accessible que lorsque vous êtes déjà en mode zoom). La fonction de translation de zoom vous permet de déplacer rapidement votre vue sur une colonne d'eau intermédiaire. En effectuant ce genre de translation, votre sondeur vous permet de scruter de manière plus détaillée certaines structures, ce qui vous permettra dans certains cas de repérer des épaves ou des emplacements particuliers.

Pour utiliser la fonction de translation de zoom, appuyez simplement sur le bouton ZOOM vous permettant de faire un zoom 2X ou 4X. Puis, utilisez simplement les touches de direction ↑ ou ↓ pour vers le haut ou vers le bas de la colonne d'eau.

Section 5 : Dépannage

Si votre appareil refuse de fonctionner ou si vous avez besoin d'assistance technique, veuillez consulter cette section de dépannage avant de contacter le service clientèle de l'usine. Cela pourrait vous éviter de retourner votre appareil pour qu'il soit réparé. Pour nous contacter, reportez-vous à la dernière page de ce manuel.

L'appareil ne s'allume pas

1. Vérifiez le raccordement du câble d'alimentation au niveau de l'appareil. Vérifiez également les fils.
2. Assurez-vous que le câble d'alimentation soit bien branché. Le fil rouge doit être branché à la borne positive de la batterie et le fil noir à la borne négative ou à la masse.
3. Vérifiez le fusible.
4. Mesurez la tension de la batterie au niveau du connecteur d'alimentation de l'appareil. Celle-ci devrait être d'au moins 11 volts. Si ce n'est pas le cas, le câblage de l'appareil est défectueux, les bornes de la batterie ou les fils au niveau des bornes sont corrodés ou la batterie est déchargée.

L'appareil fonctionne uniquement en mode démo.

1. Le transducteur n'est pas branché ou a été débranché. Pour quitter le mode démo, assurez-vous que le transducteur est bien branché avant d'allumer l'appareil.

L'affichage se fige, s'immobilise ou fonctionne par à-coups.

1. Des parasites électriques provenant du moteur de l'embarcation, du moteur de traîne ou d'un accessoire peuvent provoquer des interférences au niveau du sonar. Il peut s'avérer utile d'acheminer à nouveau les câbles d'alimentation et du transducteur loin des autres fils de l'embarcation. Reliez le câble d'alimentation du sonar directement à la batterie plutôt que de le faire passer par un porte-fusible ou par un interrupteur d'allumage.
2. Vérifiez si le câble du transducteur présente des ruptures, des coupures ou des fils coincés.
3. Vérifiez les câbles du transducteur et d'alimentation. Assurez-vous qu'ils soient tous deux bien branchés à l'appareil.

Écho de fond faible, lectures numériques irrégulières, ou aucun signal de poisson :

1. Assurez-vous que le transducteur soit bien orienté vers le bas. Nettoyez la surface du transducteur. L'huile, la saleté et le carburant peuvent former une pellicule, réduisant ainsi son efficacité.

Si le transducteur est installé à l'intérieur de la coque, il ne doit être séparé de l'eau que par une seule couche de fibre de verre et il doit être bien fixé à la coque. N'utilisez JAMAIS d'adhésif en caoutchouc silicone RTV ni de résine époxyde Marine-Tex™.

1. Des parasites électriques provenant du moteur du bateau peuvent nuire au sonar, le forçant ainsi à augmenter sa discrimination ou sa fonction d'antiparasitage. L'appareil peut alors éliminer de l'affichage des signaux plus faibles tels que ceux des poissons ou même des structures.
2. La profondeur de l'eau peut excéder la capacité de l'appareil à tracer le fond. L'affichage numérique clignotera continuellement si le sonar ne peut pas repérer le signal de fond en mode automatique. Il peut également indiquer une portée dont les limites excè
3. Vérifiez la tension de la batterie. Si celle-ci diminue, la puissance de l'émetteur diminue également, réduisant la capacité de l'appareil à repérer le fond ou les cibles.

Disparition de l'écho de fond à grandes vitesses, affichage numérique irrégulier ou écho de fond faible lorsque l'embarcation est en mouvement

1. Le transducteur peut se couvrir en eau turbulente. Il doit être placé à un endroit où la circulation de l'eau est régulière afin de permettre au sonar de fonctionner à n'importe quelle vitesse. Les bulles d'air pré
2. Les parasites électriques provenant du moteur de l'embarcation peuvent nuire au sonar, le forçant à augmenter sa discrimination ou sa fonction d'antiparasitage. L'appareil peut alors éliminer de l'affichage les signaux plus faibles tels que ceux des poissons ou même des structures. Essayez des bougies à résistance ou éloignez le cable d'alimentation du sonar et le cable du transducteur des autres fils électriques de l'embarcation.

Aucun arc de poissons ne s'affiche lorsque le repérage des poissons (Fish I.D.) est désactivé.

1. Assurez-vous que le transducteur soit dirigé bien droit vers le bas. Il s'agit du problème le plus souvent lorsqu'un arc partiel est affchéé.
2. La sensibilité n'est peut-être pas suffisamment élevée. Votre appare écho du poisson.

depuis son entrée dans le cône de détection jusqu'à sa sortie. Si la sensibilité n'est pas assez élevée, l'appareil ne montre le poisson que lorsqu'il se trouve au centre du cône de détection.

1. Utilisez le zoom. Il est beaucoup plus facile de visualiser des arcs de poissons sur une portée réduite. Par exemple, vous aurez beaucoup plus de chance de voir des arcs de poissons sur une portée de 30 à 60 pieds que sur une portée de 0 à 60 pieds. Les cibles sont en effet agrandies et l'affichage montre beaucoup plus de détails.
2. L'embarcation doit se déplacer lentement pour que les arcs de poissons soient visibles. Si le bateau est immobile, les poissons demeurant dans le cône de détection apparaissent à l'écran sous forme de lignes horizontales rectilignes.

Bruits parasites

Les parasites électriques représentent une part importante des problèmes liés à l'utilisation du sonar. Ceux-ci apparaissent habituellement à l'écran sous forme de motifs aléatoires, de lignes ou de points épars. Dans les cas extrêmes, l'écran peut être complètement recouvert de points noirs, l'appareil peut fonctionner de façon irrégulière ou ne pas fonctionner du tout.

Pour éliminer ou réduire les effets des parasites électriques, essayez tout d'abord d'en déterminer la cause. Avec le bateau immobile sur l'eau, placez tout le matériel électrique hors tension. Assurez-vous que le moteur est également arrêté. Allumez votre sonar, puis désactivez le système d'élimination des parasites [connu sous le nom de fonction ASP (Advanced Signal Processing)]. Un signal de fond constant devrait apparaître à l'écran. Placez à présent chaque élément électrique du bateau sous tension et observez à l'écran son effet sur le sonar. Par exemple, actionnez la pompe de drain et vérifiez si des parasites apparaissent à l'écran du sonar. Si aucun parasite n'apparaît, arrêtez la pompe et activez ensuite le poste de radio VHF (hyperfréquences). Procédez ainsi avec tout le matériel électrique, en observant pour chaque élément son effet sur l'écran du sonar et en le plaçant ensuite hors tension.

Si vous détectez des parasites avec l'un des éléments électriques, moteur, pompes ou radio, essayez d'isoler le problème. Vous pouvez habituellement acheminer à nouveau le câble d'alimentation et le câble du transducteur du sonar loin des fils provoquant ces interférences. Les câbles d'antenne de radio VHF produisent des parasites lors de la transmission ; assurez-vous que les fils du sonar en soient éloignés. Peut-être devrez-vous relier le câ directement à la batterie pour l'isoler des autres fils de l'embarcation.

Si le matériel électrique ne fait pas apparaître de parasites à l'écran du sonar, assurez-vous que tous les éléments électriques du bateau sont hors tension, à l'exception du sonar, et mettez le moteur en marche. Augmentez le régime en restant au point mort. Si des parasites apparaissent à l'écran, le problème pourrait se situer au niveau des bougies, de l'alternateur ou des fils du compte-tours. Essayez d'utiliser des bougies à résistance, des filtres d'alternateur ou acheminez le câ loin des fils du moteur. On peut une fois de plus éliminer ces problèmes en reliant le câble d'alimentation directement à la batterie. Assurez-vous d'utiliser le fusible en ligne fourni avec cet appareil pour relier le câble d'alimentation à la batterie.

Lorsqu'aucun parasite n'apparaît à l'écran après tous ces essais, le bruit provient alors probablement de la cavitation. De nombreux débutants ou amateurs procèdent à une installation rapide du sonar qui fonctionnera parfaitement en eau peu profonde ou lorsque le bateau est à l'arrêt. Dans la plupart des cas, le problème dépend de l'emplacement et/ou de l'angle d'orientation du transducteur. La face du transducteur doit être soumise à un flux d'eau constant et ce, à n'importe quelle vitesse. Consultez le manuel d'utilisation du transducteur pour connaître la position d'installation idéale.

Eagle Electronics, Inc. Garantie complète de un an

"Nous" ou "notre" désigne EAGLE ELECTRONICS, INC, fabricant de ce produit. "Vous" ou "votre" désigne l'acheteur original de ce produit, en tant qu'article de consommation pour un usage personnel, familial ou ménager.

Nous garantissons ce produit contre toute défectuosité ou tout mauvais fonctionnement concernant les matériaux et la fabrication et contre toute non-conformité de ce produit aux spécifications inscrites et ce, pour une durée de un an (1) à partir de la date d'achat original. NOUS NE FORMULONS AUCUNE GARANTIE EXPRESSE NI REPRÉSENTATION DE QUELQUE SORTE QUE CE SOIT CONCERNANT CE PRODUIT. Vos recours durant cette garantie seront offerts dans la mesure où vous pourrez montrer d'une manière raisonnable que toute défectuosité ou tout mauvais fonctionnement concernant les matériaux ou la fabrication ou que toute non-conformité aux spécifications écrites du produit sont survenus durant la période de un an suivant la date d'achat original, laquelle doit être justifiée par un reçu de vente daté. Le cas échéant, les appareils seront soit réparés sans frais, soit remplacés par un produit neuf identique ou visiblement équivalent, à notre guise, dans un délai raisonnable après la réception du produit. Néanmoins, si la défectuosité, le mauvais fonctionnement ou la non-conformité persistaient après un nombre raisonnable de tentatives de réparations de notre part, vous pourrez opter pour le remplacement sans frais ou le remboursement du produit. CES RÉPARATION, REMPLACEMENT OU REMBOURSEMENT (DÉCRITS CI-HAUT) CONSTITUENT LE RECOURS EXCLUSIF À VOTRE DISPOSITION POUR LES DÉFECTUOSITÉS, LE MAUVAIS FONCTIONNEMENT OU LA NON-CONFORMITÉ DU PRODUIT OU POUR TOUTE PERTE OU TOUT ENDOMMAGEMENT RÉSULTANT D'UNE RAISON QUELCONQUE. EN AUCUN CAS, NOUS NE SERONS RESPONSABLES ENVERS QUICONQUE DE TOUT ENDOMMAGEMENT SPÉCIAL, INDIRECT OU ACCESSOIRE DE QUELQUE SORTE QUE CE SOIT.

Certains États n'autorisent pas l'exclusion ni la limitation des dommages indirects ou accessoires, par conséquent, les restrictions ou exclusions précédentes peuvent ne pas s'appliquer.

Cette garantie NE s'applique PAS dans les circonstances suivantes : (1) lorsque les réparations du produit ou le service après-vente ont été effectués par une autre personne que nous ; (2) lorsque le produit a été connecté, installé, combiné, modifié, réglé ou manipulé d'une manière autre que celle précisée dans nos directives fournies avec le produit ; (3) lorsque le numéro de série a été effacé, modifié ou retiré ; ou (4) lorsque toute défectuosité, tout problème, toute perte ou tout dommage résulte d'un accident, d'un abus, d'une négligence, d'une inattention ou de tout manquement à accorder un service après-vente raisonnable et nécessaire conformément aux directives du manuel du propriétaire pour le produit.

Nous nous réservons le droit de modifier ou d'améliorer nos produits de temps en temps sans contracter l'obligation d'installer de telles améliorations ou modifications sur les matériels ou sur les articles préalablement fabriqués.

Cette garantie vous accorde des droits légaux spécifiques, mais vous pouvez avoir d'autres droits qui varient selon les États.

RAPPEL : Vous devez conserver le reçu de vente comme preuve de la date d'achat originale au cas où un service sous garantie serait nécessaire.

EAGLE ELECTRONICS, INC. PO BOX 669, CATOOSA, OK 74015 [phone]

Obtention de service dans les É-U.

Nous soutenons votre investissement dans des produits de qualité grâce à un service rapide et spécialisé et à des pièces de rechange authentiques Lowrance. Si vous êtes aux É-U. et avez des questions, veuillez contacter le service à la clientèle de l'usine au numéro sans frais indiqué ci-dessous. Vous devez envoyer l'appareil à l'usine pour un service sous garantie. Veuillez appeler l'usine avant d'envoyer l'appareil. Le numéro de série de l'appareil vous sera demandé (indiqué ci-dessus). Utilisez le numéro sans frais suivant :

Du lundi au vendredi, de 8h à 20h, heure centrale.

Lowrance Electronics peut juger nécessaire de changer ou d'interrompre ses politiques d'expédition, de règlement et ses offres spéciales à tout moment. Nous nous réservons le droit de procéder ainsi sans préavis.

Dans le Canada

Advenant que vous nécessitiez des réparations ou que vous ayez besoin d'assistance technique, veuillez contacter le service à la clientèle de l'usine. Avant de retourner votre modèle défectueux, contactez le service à la clientèle de Lowrance au numéro sans frais indiqué ci-dessous. Un technicien pourrait être en mesure de résoudre le problème, ce qui vous éviterait de nous retourner l'appareil.

Du lundi au vendredi, de 8 h à 20 h, heure de l'Est.

Si vous nécessitez des réparations, contactez le commerçant dans le pays d'acquisition de l'appareil. Pour localiser le commerçant le plus proche, veuillez consulter notre site web www.lowrance.com et chercher la section Dealer Locator.

Commande d'accessoires - Informations

Pour commander des accessoires Eagle tels que des câbles d'alimentation ou de transducteurs, veuillez contacter :

1) Notre revendeur maritime local ou un magasin d'électronique. La plupart des revendeurs manipulant de l'équipement électronique maritime ou d'autres matériels électroniques pourront vous assister dans l'acquisition de ces articles.

Pour localiser un revendeur Eagle près de chez vous, visitez notre site internet www.eaglesonar.com et recherchez "Dealer Locator". Vous pouvez également consulter directement votre annuaire téléphonique.

2) Pour les clients américains : LEI Extras Inc., PO Box 129, Catoosa, OK 74015-0129

Téléphonez au 1-800-324-0045 ou visitez notre site internet www.lei-extras.com.

3) Les clients canadiens peuvent écrire à l'adresse suivante :

Lowrance/Eagle Canada, 919 Matheson Blvd. E., Mississauga, Ontario L4W 2R7, ou envoyer un fax au 905-629-3118.

Information pour envoi

S'il s'avère nécessaire de renvoyer un produit pour réparation ou pour échange, vous devez tout d'abord recevoir un numéro d'autorisation de renvoi de la part du Service Clientèle. Les produits expédiés sans une autorisation de renvoi ne seront pas acceptés. Veuillez observer les conseils suivants pour le renvoi de votre article :

1. Utilisez toujours le conteneur et le matériel de remplissage d'origine dans lesquels votre produit était emballé.
2. Assurez toujours votre colis contre la perte et les dommages pouvant survenir pendant l'envoi. Eagle n'assume aucune responsabilité pour les produits perdus ou endommagés pendant leur transit.
3. Pour des essais appropriés, joignez une courte note à votre article pour décrire le problème que vous rencontrez. Assurez-vous d'y joindre votre nom, l'adresse de renvoi et un numéro de téléphone où vous joindre pendant la journée.

Visitez notre site Web :

www.eaglesonar.com

Une Pêche Extraordinaire, Simplifiée.

Eagle Pub. 988-0151-081

Imprimé aux États-Unis 032403

Copyright 2003

Tous Droits Réservés

Eagle Electronics
