LIPO BALANCER CHARGER 2-3S - Chargeur de batterie LiPo GRAUPNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur équilibrateur LiPo 2-3S
Caractéristiques techniques principales	Chargeur pour batteries LiPo de 2 à 3 cellules, équilibrage automatique
Alimentation électrique	Alimentation externe requise, tension d'entrée : 12V
Dimensions approximatives	Dimensions compactes pour un transport facile
Poids	Léger, idéal pour une utilisation mobile
Compatibilités	Compatible avec les batteries LiPo 2S et 3S
Type de batterie	Batteries Lithium-Polymère (LiPo)
Tension	Supporte des tensions de 7.4V (2S) à 11.1V (3S)
Puissance	Puissance de charge adaptée aux batteries LiPo
Fonctions principales	Charge équilibrée, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange non spécifiées
Sécurité	Utiliser uniquement avec des batteries compatibles, respecter les instructions de charge
Informations générales utiles	Vérifier la compatibilité des batteries avant l'achat, idéal pour les modélistes

FOIRE AUX QUESTIONS - LIPO BALANCER CHARGER 2-3S GRAUPNER

Comment connecter correctement le chargeur Lipo Graupner ?

Assurez-vous que le chargeur est éteint avant de connecter les batteries. Branchez d'abord le connecteur d'équilibrage, puis le connecteur d'alimentation principal.

Pourquoi mon chargeur ne s'allume-t-il pas ?

Vérifiez que le chargeur est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Que faire si les indicateurs LED ne s'allument pas ?

Cela peut indiquer un problème d'alimentation ou une connexion incorrecte. Vérifiez toutes les connexions et remplacez la source d'alimentation si nécessaire.

Comment savoir si ma batterie est complètement chargée ?

Le chargeur doit indiquer un voyant vert ou un signal sonore une fois que la charge est complète. Consultez le manuel d'utilisation pour des détails spécifiques sur les indicateurs.

Puis-je charger des batteries de différentes capacités en même temps ?

Il est recommandé de charger des batteries de même capacité et de même type pour éviter des déséquilibres de charge. Ne mélangez pas les batteries de différentes chimies.

Que faire si ma batterie ne se charge pas ?

Vérifiez les connexions, assurez-vous que la batterie n'est pas endommagée et essayez avec une autre batterie pour déterminer si le problème vient de la batterie ou du chargeur.

Comment équilibrer les cellules de ma batterie ?

Utilisez la fonction d'équilibrage de votre chargeur. Sélectionnez le mode d'équilibrage et suivez les instructions affichées sur l'écran du chargeur.

Quel est le temps de charge estimé pour une batterie 2S ou 3S ?

Le temps de charge dépend de la capacité de la batterie et du courant de charge. En général, une batterie de 2200 mAh peut prendre environ 1 à 2 heures à charger.

Est-ce que le chargeur fonctionne avec des batteries non-Graupner ?

Oui, tant que les batteries sont compatibles avec le chargeur (2-3S Lipo), vous pouvez les utiliser. Assurez-vous de suivre les spécifications de charge appropriées.

MODE D'EMPLOI LIPO BALANCER CHARGER 2-3S GRAUPNER

Chargeur piloté par micro-processeur pour la charge de 2 ou 3 éléments au Lithium-Polymer avec un courant de charge maximum de 1,1 A et avec Balancer intégré pour accus LiPo

Seite 2

page 6

page 10

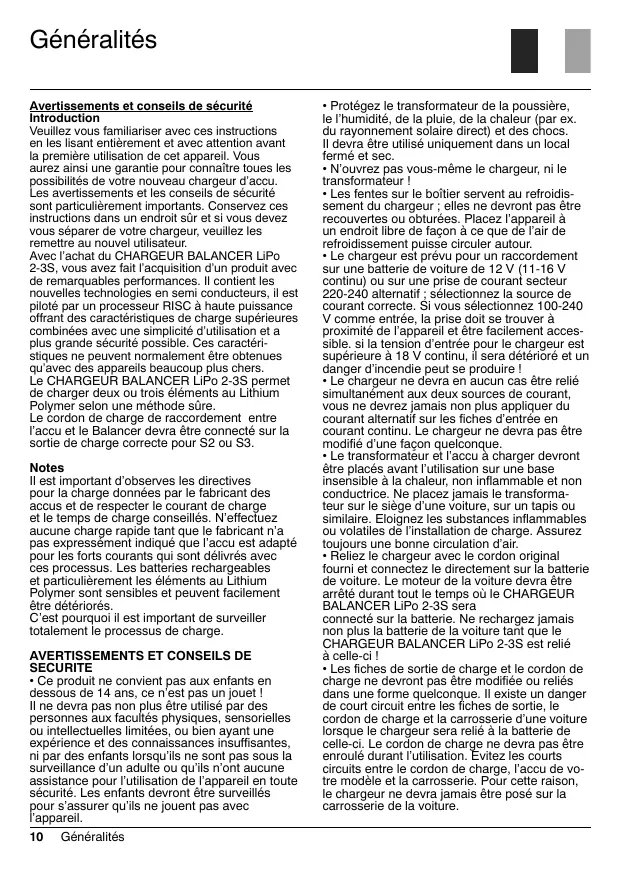

Avertissements et conseils de sécurité introduction

Veillez-vous familiariser avec ces instructions en les lisant entièrement et avec attention avant la première utilisation de cet appareil. Vous aurez aussi une garantie pour connaître toutes les possibilités de tout nouveau chargeur d'accu. Les avertissements et les conseils de sécurité sont particulièrement importants. Conservez ces instructions dans un endroit sûr et si vous vous séparez de ce chargeur, veuillez les remettre au nouvel utilisateur.

Avec l'achat du CHARGEUR BALANCER LiPo 2-3S, vous avez fait l'acquisition d'un produit avec de remarquables performances. Il contient les nouvelles technologies en semenc conductions, il est piloté par un processeur RISC à haute puissance offrant des caractéristiques de charge supérieures combinées avec une simplicité d'utilisation et une plus grande sécurité possible. Ces caractéristiques ne peuvent normalement être obtenues qu'avec des appareils beaucoup plus chers.

Le CHARGEUR BALANCER LiPo 2-3S permet de charger deux ou trois éléments au Lithium Polymer selon une méthode sure.

Le cordon de charge de raccordement entre l'accu et le Balancer devra être connecté sur la sortie de charge correcte pour S2 ou S3.

Il est important d'observer les directives pour la charge données par le fabricant des accus et de respecter le courant de charge et le temps de charge conseillés. N'effectuez aucune charge rapide tant que le fabricant n'a pas expressément indiqué que l'accu est adapté pour les forts courants qui sont délivrés avec ces processus. Les batteries rechargeables et particulièrement les éléments au Lithium Polymer sont sensibles et peuvent facilement être détruits.

C'est pour qui il est important de surveiller totalement le processus de charge.

Abtissements et conseils de securite

• Ce produit ne convient pas aux enfants en dessous de 14 ans, ce n'est pas un jouet! Il ne devra pas non plus ê érience et des connaissances insuffisantes, ni par des enfants lorsqu'ils ne sont pas sous la surveillance d'un adulte ou qu'ils n'ont aucune assistance pour l'utilisation de l'appareil en toute sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Protégéz le transformateur de la poussière, le l'humidité, de la pluie, de la chaleur (par ex. du rayonnement solaire direct) et des chocs. Il devra être utilisé uniquement dans un local fermé et sec.
• N'ouvre pas vous-même le chargeur, ni le transformateur!
• Les fentes sur le boîtier seront au refroidissement du chargeur; elles ne devront pas être recouvertes ou obturées. Placez l'appareil à un endroit libre de façon que de l'air de refroidissement puisse circuler.
• Le chargeur est prévu pour un raccordement sur une batterie de voiture de 12 V (11-16 V continu) ou sur une prise de courant secteur 220-240 alternatif; sélectionnez la source de courant correcte. Si vous sélectionnez 100-240 V comme entrée, la prise doit se ouvrir à proximate de l'appareil et être facilement accessible. Si la tension d'entrée pour le chargeur est supérieure à 18 V continu, il sera déterminé et un danger d'incendie peut se produire!
• Le chargeur ne devra en aucun cas être relié simultanément aux deux sources de courant, vous ne devrez jamais non plus appliquer du courant alternatif sur les fiches d'entrée en courant continu. Le chargeur ne devra pas être modifié d'aucune façon.
• Le transformateur et l'accu à charger doivent être placés avant l'utilisation sur une base insensible à la chaleur, non inflammable et non conductrice. Ne placez jamais le transformateur sur le siège d'une voiture, sur un tapis ou similaire. Éloignez les substances inflammables ou volatiles de l'installation de charge. Assurez toujours une bonne circulation d'air.
• Reliez le chargeur avec le cordon original fourni et connectez-le directement sur la batterie de voiture. Le moteur de la voiture devra être arrêté durant tout le temps où le CHARGEUR BALANCER LiPo 2-3S sera connecté sur la batterie. Ne rechargez jamais non plus la batterie de la voiture tant que le CHARGEUR BALANCER LiPo 2-3S est relié à celle-ci!
• Les fiches de sortie de charge et le cordon de charge ne devront pas être modifiés ou reliés dans une forme quelconque. Il est un être enroulé durant l'utilisation. Evitez les courts circuits entre le cordon de charge, l'accu de voitre modèle et la carrosserie. Pour cette raison, le chargeur ne devra jamais être posé sur la carrosserie de la voiture.
• Ne laissez jamais le chargeur sans surveillance lorsqu'il fonctionne ou qu'il est relié à la batterie de la voiture.
• Il doit toujours y avoir seulement un seul accu relié sur la sortie de charge.
• Les seuls accus qui peuvent être reliés au chargeur en toute sécurité sont les packs au Lithium Polymer composés de deux ou de trois éléments.
• Ne chargez jamais simultanément des packs de 2 éléments et des packs de 3 éléments.
• Pour éviter des courts circuits entre les pinces crocodile du cordon de charge, connectez toujours d'abord le cordon sur le chargeur et ensuite sur l'accu à charger.
• Veuillez vérifier avant la charge : Vérifiez les points suivants avant de commencer la charge : Si tous les cordons sont fermement reliés, ou s'il n'y a pas de contact intermittent. Veuillez ne pas oublier que la charge rapide d'un accu peut être dangereuse. Lorsqu'il se produit par ex. une courte interruption de charge en raison d'un contact intermittent, il s'ensuit une erreur comme un nouveau départ du processus de charge ou une détection erronée du nombre d'éléments qui conduiront à une surcharge massive du pack d'accus.

Charge des accus

Pour la charge d'un accu LiPo, un courant électrique d'une intensité de 1,1 A max. est envoyé dans l'accu. Le chargeur règle automatiquement le courant de charge et le diminue lorsque la tension de fin de charge est atteinte.

L'accu devra always be surveilied durant la charge. - L'accu DEVRA être placé sur une base non inflammable durant la charge. - Ne tentez jamais de charger des éléments au Lithium défectueux ou déformés. Reliez l'accu à charger à l'aide du cordon de charge original GRAUPNER EH Balancer pour éléments au Lithium Polymer. Assurez-vous que tous les cordons, les connecteurs et les pinces assurent un bon contact. Lorsque par ex. il se produit une courte interruption de charge due à un contact intermittent, il s'ensuit inévitablement un dysfonctionnement avec comme résultat un nouveau départ du processus de charge et une surcharge massive du pack d'accus.

Éléments au lithium polymer

Ce programme est uniquement adapté pour la charge des accus au Lithium Polymer avec une tension nominale de 3,7 V par élément. La particularité la plus remarquable des accus au Lithium est leur très forte capacité par com

paraison aux autres types d'accus.

Ceci est un avantage important, mais ces accus devront être traités autrement, sur tout avant et après la charge. L'utilisation de ces accus exige le respect de quelques règles de base importantes et celles-ci devront être observées en permanence. Veuillez vous référer aux fiches de caractéristiques du fabricant lorsque vous trouverez des informations et des conseils de sécurité supplémentaires. La règle de base est que les accus au Lithium doivent être chargés UNIQUEMENT avec des chargeurs spéciaux adaptés pour ces types d'accus (Tensions de charge/décharge, capacité). La méthode de charge pour ces accus diffère de celle pour les accus NiCd ou NiMH par le processus appelé courant constant/tension constante. Les courants de charge dépendent de la capacité de l'accu et il sera automatiquement réglé par le chargeur. Les accus au Lithium seront généralement chargés avec 1-2 C (Courant de charge 1 C = capacité comme courant de charge; Exemple : avec un accu d'une capacité de 1500 mAh, le courant de charge 1 C est de 1500 mA, ou 1,5 A). Dès que l'accu atteint la tension de fin de charge exactement adaptée à ce type d'accu, le chargeur réduit automatiquement le courant de charge pour empêcher que la tension de fin de charge soit trop haute.

Le chargeur égalise en outre la tension des éléments différents ("Equilibrage") lorsqu'elle est différente, ce qui augmente la sécurité.

Exclusion de responsabilité

Le respect des instructions d'utilisation ainsi que les conditions et les méthodes d'installation, d'utilisation et d'entretien du chargeur ne peuvent pas être surveillés par la Firme Graupner. En conséquence, la Firme Graupner décline toute responsabilité pour les pertes, les déteriorations et les coûts survenus à la suite d'une mauvaise utilisation, ainsi que sa participation d'une façon quelconque aux dédommagements.

Composants et accessoires

En tant que fabricant, la Fimre GRAUPNER GmbH & Co. KG conseille les composants et les accessoires à utiliser dont la compatibilité, la fonction et la sécurité ont été éprouvés par ses soins et assure la responsabilité de ses produits.

La Fimme GRAUPNER n'assure aucune responsabilité pour tout autre composant ou accessoires produits par d'autres fabricants, car elle ne peut pas juger si chaque produit étranger poursuira être utilisé sans risque pour la sécurité.

Mise en service

Première utilisation du chargeur

Si vous voulez utiliser l'entrée en 100-240 V alternatif, reliez le transformateur à une prise de courant secteur facilement accessible et à sa proximité.

Reliez le chargeur à une source de courant 11-16 V continu avec au moins 1,2 A ou à la sortie 15 V / 18 W.

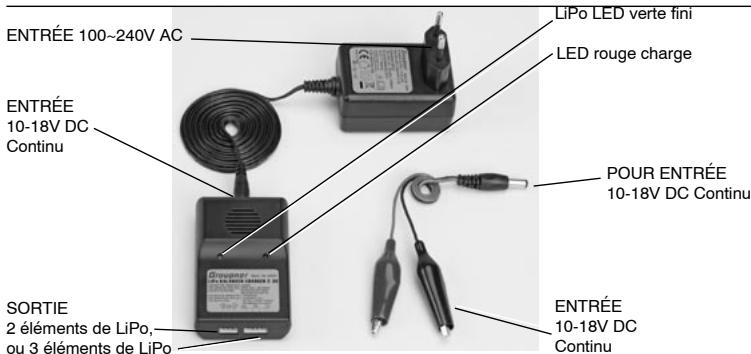

Les LED vert et rouge s'allument sur le chargeur et s'éteignent après une seconde. Vous pouvez rester en relation le cordon Balancer 2S ou 3S GRAUPNER-EH (pouce 2 ou pour 3 éléments) au chargeur.

Vous ne déverouillez pas simultanément un pack à 2 éléments et un pack à 3 éléments !

Assurez-vous que les polarités du cordon Balancer GRAUPNER-EH correspondant, soit de la droite vers la gauche :

BROCHE 1 (GND) : (Terre) = Pôle Moins de l'accu.

BROCHE 2 (1): + Élément 1

BROCHE 3 (2) : + Élément 2

BROCHE 4 (3) : Élément 3

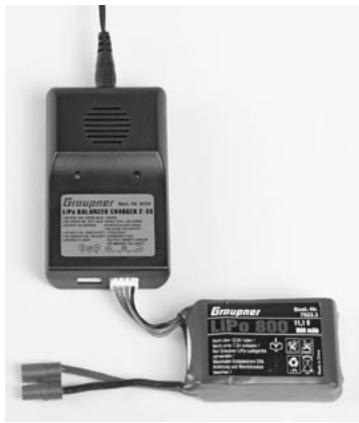

Reliez correctement 2 ou 3 éléments à la sortie du chargeur et vérifiez ensuite que le Plus soit à gauche et que le Moins soit à droite.

Le LED rouge allume et le LED vert éteint signifie la charge. Lorsque l'accu est totalement chargé, les LED vert et rouge sont éteints.

• Reliez d'abord le transformateur et ensuite le chargeur.
• Éloignez le chargeur après la charge, ne laissez plus aucun contact entre le chargeur et l'accu.
• Déconnectez le chargeur du transformateur après le processus de charge.
• Ne le posez pas sur le chargeur durant la charge.
• La plage de températures va de 0 à 40°C, la meilleure puissance de charge est obtenue avec 10 - 30°C.

Lorsqu'il est une grande différence de tension entre les éléments 2S ou 3S, le temps de charge sera peut-être plus long.

• La tension du courant continu du transformateur doit être de 16 V avec 1,2 A.

Lorsque cette tension est située en dessous de 10 V, le chargeur ne peut pas travailler.

• Les clients doivent lire ce manuel avant d'utiliser le chargeur. En cas d'accident du à une méthode de charge incorrecte, (c'est-à-dire autre que celle identifiée ici), le fabricant et le revendeur ne sont pas responsables.

Mode de charge

Les accus seront chargés selon la méthode CC/CV et les éléments seront en outre équilibrés (équilibrage des tensions).

Codes d'erreur

Le LED rouge clignote :

L'accu est relié avec des fausses polarités ou en court circuit. Vérifiez les polarités sur le raccordement ou s'il n'y a pas un court circuit.

Le LED rouge ne s'allume pas lorsque I'accu est relié :

La tension de l'accu est plus faible que 2,75 V par élément. Vérifier la tension de l'accu.

Aucun des deux LED ne s'allume :

Le cordon d'entrée est en mauvais état. Vérifiez l'état du cordon d'entrée.

• La source du courant d'entrée n'est pas utilisable. Vérifie si elle délivre 15 V continu / 1,2 A ou si la tension en continu est située entre 10-18 V.

Caractéristiques techniques

Tension d'entrée du transformateur:

100-240 V AC

Tension de sortie du transformateur: 15 V DC

Tension d'entrée au chargeur: 10-18 V DC

Types d'accus :

Nombre d'éléments : 2-3 LiPo

Courant de charge: 1,1 A (< 15W)

Témoins lumineux: LED rouge et vert

Fonctions de sécurité :

Protection contre les inversions de polarité

Entrée/Sortie.

Sortie:

Cordon de liaison Balancer GRAUPNER-EH,

Différence de tension sur le Balancer environnée.

30 mV.

Dimensions (L/l/h):

Transformateur env. 60x47x32mm

Chargeur env. 81x52x24mm

Poids du transformateur env. 1095 g.

Poids du chargeur, env. 50 g.

Protection de l'environnement

Le symbole figurant sur l'appareil, dans les instructions d'utilisation ou sur l'emballage indique que ce produit ne devra pas être jeté dans une poubelle domestique normale à la fin de sa durée de vie. Il devra être déposé dans un container spécial pour le recyclage des appareils électriques et électroniques.

La matière est réutilisable conformément à sa désignation. Avec la réutilisation, l'exploitation des matières ou pour autres formes d'utilisation de ces appareils, vous apportez une importante contribution à la protection de l'environnement.

Les batteries et les accus devront être retirées des appareils et jetés dans un container séparé correspondant.

Pour le débarras des modèles R/C, les éléments électroniques comme par ex. les servos, le récepteur ou le régulateur de vitesse devront être démontés du modèle et déposés séparément dans un container correspondant.

Fabricant/Importateur

Déclaration de conformité EG :

Pour le produit suivant

Nous confirmons que la compatibilité électronique correspond aux directives 89/336/EWG et LVD (73/23/EG).

Normes appliquées :

EMC: EN 61000-3-2/ EN61000-3-3

EN55022/EN55024

LVD: EN 60950-1

Cette déclaration est sous la responsabilité du Fabricant/Importateur

Le Directeur d'Entreprise

La société Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck, Allemagne, accorde sur ce produit une garantie de 24 mois à partir de la date d'achat.

La garantie prend effet uniquement sur les vices de fonctionnement et de matériel du produit acheté. Les dommages dus à de l'usure, à de la surcharge, à de mauvais accessoires ou à une application inadéquate, sont exclus de la garantie. Cette garantie ne remet pas en cause les droits et prétentions légaux du consommateur.

Avant toute réclamation et tout retour du produit, veuillez s. v. p. contrôler et noter exactement les défauts ou vices du produit, car tout autre frais relatif au produit vous sera facturé.
