VP-20ET - Ventilateur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	PUR LINE
Modèle	VP-20ET
Diamètre de l'hélice	40 cm
Hauteur réglable	130 à 150 cm
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance nominale	50 W
Nombre de vitesses	3 (lent, moyen, rapide)
Minuterie intégrée	1 h / 2 h / 4 h
Fonction oscillation	Oui, bouton en haut du moteur
Télécommande	Oui, incluse
Matériau principal	Plastique et métal
Poids approximatif	4,5 kg
Usage prévu	Domestique, intérieur uniquement
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser un chiffon humide et un détergent doux ; ne pas immerger
Sécurité	Grilles de protection ; ne pas insérer d'objets ; ne pas utiliser sans grilles
Réparabilité	Cordon d'alimentation remplaçable uniquement par un professionnel agréé
Garantie	2 ans à compter de la date d'achat

FOIRE AUX QUESTIONS - VP-20ET PUR LINE

Comment assembler le ventilateur VP-20ET ?

Sortez les éléments du carton. Fixez la grille arrière au moteur avec les 4 vis, puis placez l'hélice sur l'axe en serrant bien sur le méplat. Assemblez la grille avant et sécurisez avec les clips. Ensuite, fixez le ressort de sécurité dans le mât de réglage, vissez le pied, puis insérez le mât dans le pied. Enfin, fixez l'ensemble moteur+grille sur le mât à l'aide de la vis prévue.

Comment régler la vitesse du ventilateur ?

Tournez la commande de sélection des vitesses (ou appuyez sur le bouton Speed de la télécommande) pour choisir entre les positions 1 (lent), 2 (moyen) ou 3 (rapide). La position 0 arrête l'appareil.

Comment utiliser la minuterie ?

Appuyez sur le bouton Timer (ou Minutes) pour sélectionner la durée souhaitée : 1 heure, 2 heures ou 4 heures. Le témoin lumineux s'allume. Le ventilateur s'arrêtera automatiquement à la fin du temps choisi.

Comment activer l'oscillation ?

Appuyez délicatement sur le bouton situé en haut du moteur pour mettre en marche l'oscillation. Pour l'arrêter, soulevez doucement le bouton. L'oscillation est plus rapide à vitesse élevée.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant nettoyage. Nettoyez la grille et le socle avec un chiffon humide et un nettoyant doux. Ne laissez pas l'eau pénétrer dans le moteur. N'utilisez pas d'essence, diluant ou benzène. Le moteur est lubrifié à vie.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout danger de choc électrique.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est conçu pour un usage domestique en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment régler l'inclinaison du flux d'air ?

Desserrez la vis de serrage située derrière la tête du ventilateur, inclinez la tête vers le haut, le centre ou le bas selon votre besoin, puis revissez fermement.

Le ventilateur fait du bruit ou les pales frottent, que faire ?

Vérifiez que les hélices ne touchent pas la grille. Assurez-vous que toutes les vis sont bien serrées et que le ventilateur est posé sur une surface plane et stable. Si le problème persiste, contactez le service après-vente.

Comment ranger le ventilateur en fin de saison ?

Débranchez et nettoyez l'appareil. Stockez-le dans un endroit sec et à l'abri de la poussière. Vous pouvez démonter les grilles et l'hélice pour un rangement plus compact. Conservez la notice pour l'année suivante.

MODE D'EMPLOI VP-20ET PUR LINE

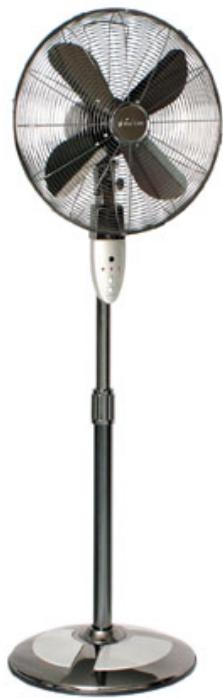

Manuel d'utilisation

Veuillez lire ce manuel avec attention avant toute utilisation et le conserver pour pouvoir s'y référer ultérieurement.

WinEurope - FRANCE

0.825.875.532

Merci d'avoir besoin d'un ventilateur PurLine. Cet appareil vous donnera satisfaction pendant de nombreuses années si vous en prenez soin et l'utilisez normalement.

L'utilisation d'appareils électriques nécessite l'observation de certaines précautions essentielles, notamment :

Le ventilateur ne doit être utilisé que tel que recommandé dans ce guide : tout autre usage pourrait s'avérer dangereux (risque d'incendie, d'électrocution...) - Cet appareil est conçu pour un usage domestique, il ne faut pas le placer dans l'embrasure d'une fenêtre. Il ne faut pas mouiller ni plonger l'appareil, le cordon électrique ou la prise dans de l'eau ou tout autre liquide. - Ne jamais laisser un enfant sans surveillance s'il est utilisé à proximité. - Débrancher l'appareil quand il n'est pas en fonctionnement, en cas de déplacement, avant le montage ou le remontage des pièces et avant de le nettoyer. Il ne faut pas toucher les pièces en mouvement. - Ne pas utiliser l'appareil en présence de vapeurs explosives et/ou inflammables. - Ne pas mettre le ventilateur ou aucune autre pièce près d'une flamme nue, des appareils de chauffage ou de cuisson. - Ne jamais utiliser un appareil si le cordon ou la prise sont en mauvais état, s'il ne fonctionne pas convenablement, s'il a été renversé ou endommagé. - L'utilisation de pièces de raccordement non recommandées ou non vendues par le fabricant peut entraîner des risques graves. - Ne pas utiliser à l'extérieur. - Ne pas laisser le cordon pendre au-dessus du bord d'une table ou d'un comptoir ou être mis en contact avec des surfaces chaudes. - Pour débrancher l'appareil, agripper la fiche et la retirer de la prise murale. NE PAS TIRER SUR LE CORDON. Poser toujours l'appareil sur une surface plane, rigide et sèche. - Ne jamais laisser l'appareil fonctionner sans que les grilles ne soient en place. - Il ne faut pas utiliser de rallonge électrique endommagée ou non conforme.

• Brancher toujours l'appareil directement dans une prise murale.
• Utiliser uniquement la tension nominale indiquée sur l'étiquette de la plaque de série.
• Ne pas insérer d'objet à travers les grilles de protection.
• En cas de détérioration du cordon ou de la prise d'alimentation, il incombe au fabricant, son agent de service après-vente ou toute personne/agréée, de remplacer la pièce endommagée pour éviter tout danger.

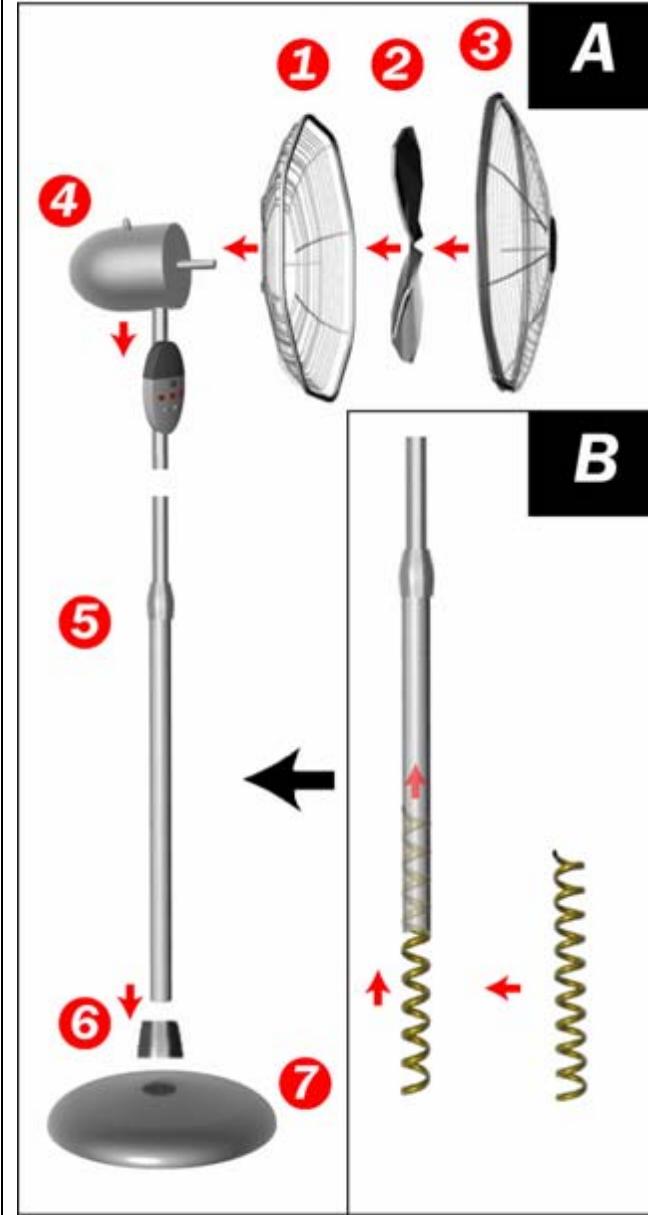

Assemblage du ventilateur

Si votre ventilateur vous est fourni assemblé, ne pas tenir compte de cette partie.

1. Sortir les éléments du carton. Séparer la grille de devant et celle de derrière si elles sont jointes.
2. Enlever les quatre vis de position du moteur, aligner la grille arrière avec les quatre pas de vis prévus à cet effet sur le moteur et visser.
3. Positionner l'hélice sur l'axe du moteur prévu à cet effet, bien serrer sur le méplat. Faites bien attention à ce que les hélices ne frottent pas sur la grille.
4. Assembler la grille avant à la grille arrêté, sécuriser le tout avec les clips ou le cerclage de maintien.
5. Enlever les quatre vis de fixation du pied, positionner le ressort dans le mât de réglage et visser le tout sur le pied.
6. Dévisser la bague de serrage et étirer la partie supérieure du mât. Ensuite fixer l'ensemble moteur, grille, hélice, bloc de contrôle sur le mât, puis sécuriser à l'aide de la vis prévue à cet effet.

1. Grille Arrière
2. Hélice
3. Grille avant
4. Bloc moteur & Bloc de contrôle
5. Mât de réglage
6. Bague décorative
7. Pied

B / mise en place

Du ressort de sécurité dans le mât de réglage avant fixation de celui-ci sur le pied.

Version mecanique VP40

Poser la base du ventilateur sur une surface plate et sèche. S'assurer que la commande de sélection des vitesses est sur la position arrêt (0). Brancher le cordon sur une alimentation appropriée de 230-240 V. La vitesse se règle en faisant tourner la commande de sélection des vitesses sur le réglage désiré.

0 = arrêt

1 = lent 2 = moyen 3 = rapide

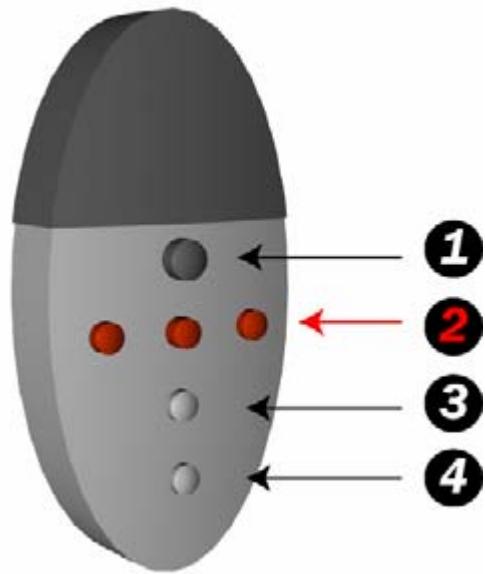

Tableeaudecommande

1. Réception des signaux émis par la télécommande.
2. Témoin lumineux de fonctionnement du minuteur
3. Bouton minutes = raison de la durée de fonctionnement : 1 heures / 2 heures / 4 heures.
4. Bouton de mise en fonctionnement On / Off et Sélection des vitesses : 1 / 2 / 3

1. Bouton mise en fonctionnement On / Off
2. Bouton sélection des vitesses (speed) : 1 / 2 / 3
3. Bouton minuteur = besoin de la durée de fonctionnement (Timer): 1 heure / 2 heures / 4 heures.

REGLAGE DE L'INCLINaison

Pour orienter le flux d'air vers le haut, le centre ou le bas, il suffit simplement de dévisser la vis de serrage et d'incliner la tête du ventilateur dans la position désirée, puis de bien revisser.

Reglage de l'oscillation

La commande de l'oscillation se trouve en haut du moteur du ventilateur. Pour mettre en marche l'oscillation, appuyer délicatement sur le bouton de commande.

Pour arrêter l'oscillation, soulevez délicatement le bouton de commande pour le faire remonter.

L'oscillation sera plus rapide lorsque le ventilateur fonctionne en vitesse plus élevée.

Rangement du ventilateur

Il est important de conserver l'appareil dans un endroit sec et sans danger.

Nettoyage et entretien.

MISE EN GARDE : Toujours éteindre et débrancher l'appareil avant de procéder au nettoyage.

La grille et le socle peuvent être facilement nettoyés avec un chiffon humide et un nettoyant doux. Le moteur reçoit une lubrification permanente en usine et ne requiert aucun graissage supplémentaire. Ne pas laisser l'eau pénétrer dans le logement du moteur. N'utiliser aucun des produits de nettoyage suivants : essence, diluant, benzène.

Si le cordon électrique est endommagé, le faire remplacer par le fabricant, un fournisseur de service/agréé ou une autre personne qualifiée afin d'éviter tout danger.

SPECIFICATIONS TECHNIQUES

	Dimensions ø	Tension	Puisance
VP40 (sur pied, régable entre 130 & 150 cm)	40 cm	220/240 VAC 50Hz	50 W
VP40ET Electronique (sur pied, régable entre 130 & 150 cm)	40 cm	220/240 VAC 50Hz	50 W

Garantie.

La garantie contractuelle est acquise sur présentation du ticket de caisse.

Cet appareil est garanti 2 ans à partir de la date d'achat.

En cas de panne, veuillez le rapporter au magasin où vous l'avez acheté avec votre ticket de caisse et une copie de cette garantie.
