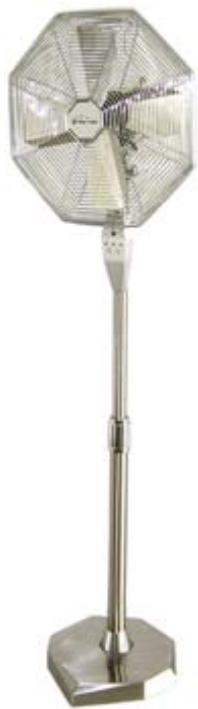

VD40ETP - Ventilateur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied, réglable en hauteur
Marque	PUR LINE
Modèle	VD40ETP
Diamètre des pales	40 cm
Hauteur réglable	130 à 150 cm
Poids approximatif	4,5 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance	50 W
Nombre de vitesses	3 (1, 2, 3)
Minuterie	1 h / 2 h / 4 h
Télécommande	Oui (marche/arrêt, sélection vitesse, minuterie)
Oscillation	Oui, commande mécanique
Inclinaison réglable	Oui, vis de serrage
Matériau principal	Plastique et métal
Usage	Domestique
Nettoyage et entretien	Débrancher avant nettoyage ; grille et socle avec chiffon humide et nettoyant doux ; ne pas utiliser d'essence, diluant ou benzène ; moteur lubrifié à vie
Sécurité	Grilles de protection ; ne pas utiliser sans les grilles ; ne pas insérer d'objets ; ne pas utiliser à l'extérieur
Pièces détachées et réparabilité	Cordon d'alimentation remplaçable uniquement par un professionnel agréé
Garantie	2 ans à compter de la date d'achat, sur présentation du ticket de caisse
Accessoires fournis	Télécommande

FOIRE AUX QUESTIONS - VD40ETP PUR LINE

Comment assembler le ventilateur ?

Si le ventilateur est fourni assemblé, aucune étape n'est nécessaire. Sinon, sortez les éléments du carton, fixez la grille arrière au moteur avec les quatre vis, placez l'hélice sur l'axe et serrez sur le méplat, puis assemblez la grille avant avec des clips. Fixez le ressort dans le mât de réglage, vissez le mât sur le pied, puis fixez l'ensemble moteur-grille-hélice sur le mât et sécurisez avec la vis prévue.

Comment utiliser la télécommande ?

La télécommande permet de mettre l'appareil en marche ou à l'arrêt (bouton gauche), de sélectionner les vitesses 1, 2 ou 3 (bouton droit 'speed'), et de régler la minuterie sur 1, 2 ou 4 heures (bouton 'timer'). Visez le récepteur situé sur le bloc moteur.

Comment régler l'inclinaison du ventilateur ?

Dévisser légèrement la vis de serrage située derrière la tête du ventilateur, incliner la tête vers le haut, le centre ou le bas selon le flux d'air souhaité, puis revisser fermement.

Comment activer l'oscillation ?

L'oscillation se contrôle via un bouton situé en haut du moteur. Pour l'activer, appuyez délicatement sur ce bouton. Pour l'arrêter, soulevez-le doucement pour le faire remonter.

Pourquoi le ventilateur fait-il du bruit ?

Un bruit anormal peut provenir d'une hélice mal fixée ou qui frotte contre la grille. Vérifiez l'assemblage et resserrez l'hélice sur le méplat. Assurez-vous aussi que les grilles sont correctement clipées et qu'aucun objet n'obstrue les pales.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide et un nettoyant doux pour la grille et le socle. Ne laissez pas l'eau pénétrer dans le moteur. N'utilisez pas d'essence, de diluant ou de benzène.

Que faire si la minuterie ne fonctionne pas ?

Vérifiez que la télécommande a des piles et que vous êtes dans le champ de réception. Appuyez sur le bouton 'timer' pour sélectionner la durée (1h, 2h, 4h). Le témoin lumineux indique que la minuterie est active.

Puis-je utiliser une rallonge électrique ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez une rallonge en bon état et de section suffisante. Branchez toujours l'appareil directement sur une prise murale de préférence.

Comment ranger le ventilateur hors saison ?

Nettoyez-le soigneusement, rangez-le dans un endroit sec et à l'abri de la poussière. Vous pouvez le démonter partiellement pour gagner de la place, mais conservez les instructions pour le remontage.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Le cordon doit être remplacé uniquement par le fabricant, son service après-vente ou une personne qualifiée agréée pour éviter tout danger.

MODE D'EMPLOI VD40ETP PUR LINE

Ventilateurs PurLine

VD40ETP

Manuel d'utilisation

Veuillez lire ce manuel avec attention avant toute utilisation et le conserver pour pouvoir s'y référer ultérieurement.

WinEurope - FRANCE

0.825.875.532

Merci d'avoir choisi un ventilateur PurLine. Cet appareil vous donnera toute satisfaction pendant de nombreuses années si vous en prenez soin et l'utilisez normalement.

L'utilisation d'appareils électriques nécessite l'observation de certaines précautions essentielles notamment :

• Le ventilateur ne doit être utilisé que tel que recommandé dans ce guide : tout autre usage pourrait s'avérer dangereux (risque d'incendie, d'électrocution...)
• Cet appareil est conçu pour un usage domestique, il ne faut pas le placer dans l'embrasure d'une fenêtre. Il ne faut pas mouiller ni plonger l'appareil, le cordon électrique ou la prise dans de l'eau ou tout autre liquide.
• Ne jamais laisser un enfant sans surveillance s'il est utilisé à proximité.
• Débrancher l'appareil quand il n'est pas en fonctionnement, en cas de déplacement, avant le montage ou le remontage des pièces et avant de le nettoyer.
• Il ne faut pas toucher les pièces en mouvement.
• Ne pas utiliser l'appareil en présence de vapeurs explosives et/ou inflammables.
• Ne pas mettre le ventilateur ou aucune autre pièce près d'une flamme nue, des appareils de chauffage ou de cuisson.
• Ne jamais utiliser un appareil si le cordon ou la prise sont en mauvais état, s'il ne fonctionne pas convenablement, s'il a été renversé ou endommagé.
• L'utilisation de pièces de raccordement non recommandées ou non vendues par le fabricant peut entraîner des risques graves.
• Ne pas utiliser à l'extérieur.
• Ne pas laisser le cordon pendre au dessus du bord d'une table ou d'un comptoir ou être mis en contact avec des surfaces chaudes.
• Pour débrancher l'appareil, agripper la fiche et la retirer de la prise murale. NE PAS TIRER SUR LE CORDON.
• Poser toujours l'appareil sur une surface plane, rigide et sèche.
• Ne jamais laisser l'appareil fonctionner sans que les grilles ne soient en place.

• Il ne faut pas utiliser de rallonge électrique endommagée ou non conforme.

• Brancher toujours l'appareil directement dans une prise murale.

• Utiliser uniquement la tension nominale indiquée sur l'étiquette de la plaque de série.
• Ne pas insérer d'objet à travers les grilles de protection.
• En cas de détérioration du cordon ou de la prise d'alimentation, il incombe au fabricant, son agent de service après-vente ou toute personne agréée, de remplacer la pièce endommagée pour éviter tout danger.

ASSEMBLAGE DU VENTILATEUR

Si votre ventilateur vous est fourni assemblé, ne pas tenir compte de cette partie.

1. Sortir les éléments du carton. Séparer la grille de devant et celle de derrière si elles sont jointes.
2. Enlever les quatre vis de position du moteur, aligner la grille arrière avec les quatre pas de vis prévus à cet effet sur le moteur et visser.
3. Positionner l'hélice sur l'axe du moteur prévu à cet effet, bien serrer sur le méplat. Faites bien attention à ce que les hélices ne frottent pas sur la grille.
4. Assembler la grille avant à la grille arrière, sécuriser le tout avec les clips ou le cerclage de maintient.
5. Enlever les quatre vis de fixation du pied, positionner le ressort dans le mât de réglage et visser le tout sur le pied.
6. Dévisser la bague de serrage et étirer la partie supérieure du mât. Ensuite fixer l'ensemble moteur, grille, hélice, tableau de bord sur le mât puis, sécuriser à l'aide de la vis prévue à cet effet.

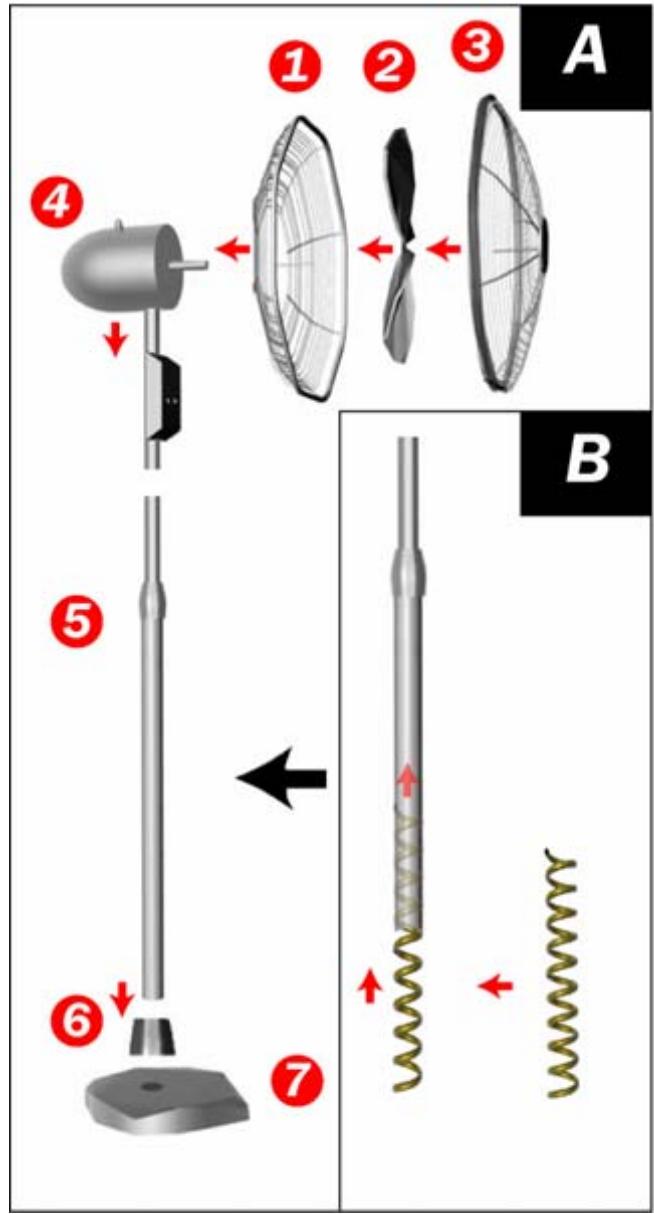

A ① ② ③ ④ ⑤ ⑥ ⑦ B

A / Eléments détaillés

1. Grille Arrière
2. Hélice
3. Grille avant
4. Bloc moteur & bloc de contrôle
5. Mât de réglage
6. Bague décorative
7. Pied

B / Mise en place

Du ressort de sécurité dans le mât de réglage avant fixation de celui-ci sur le pied.

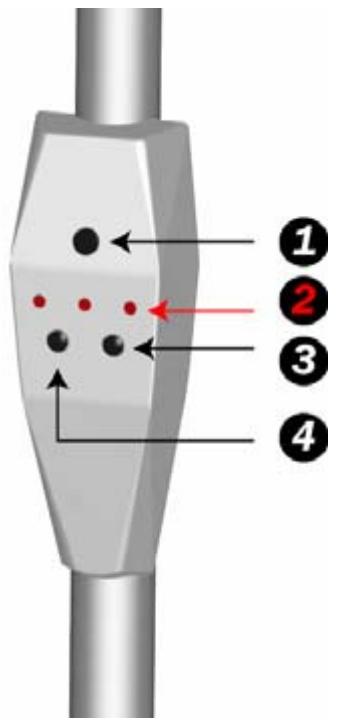

FONCTIONNEMENT

1. Réception des signaux émis par la télécommande.
2. Témoin lumineux de fonctionnement du minuteur
3. Bouton de mise en fonctionnement On / Off et Sélection des vitesses : 1 / 2 / 3
4. Bouton minuteur = choix de la durée de fonctionnement : 1 heure / 2 heures / 4 heures.

B / TELECOMMANDE

1. Bouton Gauche = mise en fonctionnement On / Off. Bouton droit = Sélection des Vitesses (speed) : 1 / 2 / 3.
2. Bouton minuteur = choix de la durée de fonctionnement (Timer) : 1 heure / 2 heures / 4 heures.

REGLAGE DE L'INCLINAISON

Pour orienter le flux d'air vers le haut, centre ou bas, il suffit simplement de dévisser la vis de serrage et d'incliner la tête du ventilateur dans la position désirée puis, de bien revisser.

REGLAGE DE L'OSCILLATION

La commande de l'oscillation se trouve en haut du moteur du ventilateur. Pour mettre en marche l'oscillation, appuyer délicatement sur le bouton de commande.

Pour arrêter l'oscillation, soulevez délicatement le bouton de commande pour le faire remonter.

L'oscillation sera plus rapide lorsque le ventilateur fonctionne en vitesse plus élevée.

RANGEMENT DU VENTILATEUR

Il est important de conserver l'appareil dans un endroit sec et sans danger.

NETTOYAGE ET ENTRETIEN.

MISE EN GARDE : Toujours, éteindre et débrancher l'appareil avant de procéder au nettoyage.

La grille et le socle peuvent être facilement nettoyés avec un chiffon humide et un nettoyant doux. Le moteur reçoit une lubrification permanente en usine et ne requiert aucun graissage supplémentaire. Ne pas laisser l'eau pénétrer dans le logement du moteur. N'utiliser aucun des produits de nettoyage suivant: essence, diluant, benzène.

Si le cordon électrique est endommagé, le faire remplacer par le fabricant, un fournisseur de service agréé ou une autre personne qualifiée afin d'éviter tout danger.

SPECIFICATIONS TECHNIQUES

	Dimensions ø	Tension	Puissance
VP40ET Electronique (sur pied, réglable entre 130 & 150 cm)	40 cm	220/240 VAC 50Hz	50 W

GARANTIE.

La garantie contractuelle est acquise sur présentation du ticket de caisse.

Cet appareil est garanti 2 ans à partir de la date d'achat.

En cas de panne, veuillez le rapporter au magasin où vous l'avez acheté avec votre ticket de caisse et une copie de cette garantie.
