MODE D'EMPLOI PROTECTION STATION 800 EATON

E:TN Powering Business Worldwide

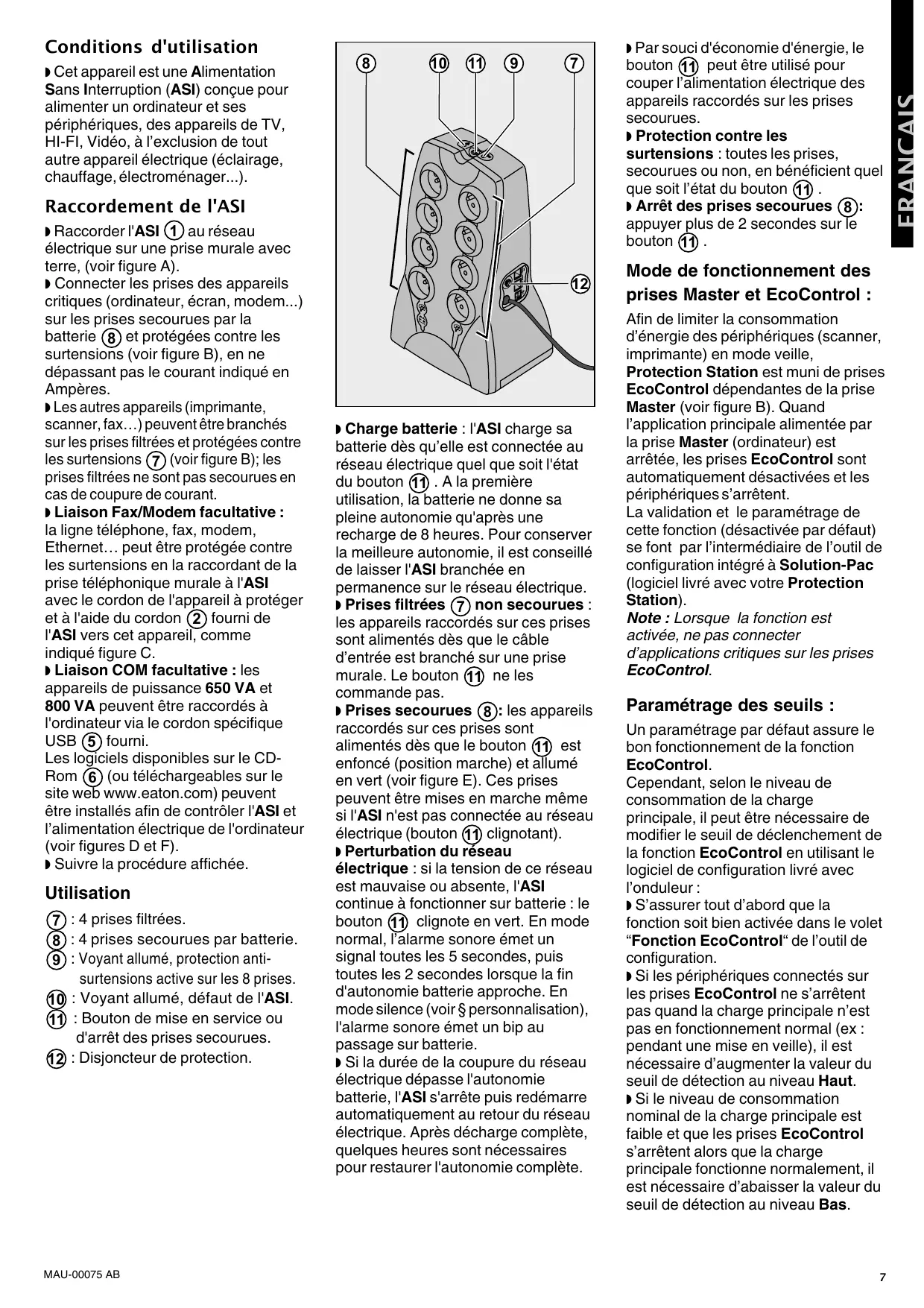

Conditions d'utilisation

» Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).

Raccordement de l'ASI

» Raccorder l'ASI (O) au réseau électrique sur une prise murale avec terre, (voir figure A).

» Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.

» Les autres appareils (imprimante, scanner, fax.) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (voir figure B); les prises filtrées ne Sont pas secourues en cas de coupure de courant.

» Liaison Fax/Modem facultative :

la ligne téléphone, fax, modem, Ethernet... peut être protégée contre les surtensions en la raccordant de la prise téléphonique murale à l'ASI avec le cordon de l'appareil à protéger et à l'aide du cordon fourni de l'ASI vers cet appareil, comme indiqué figure C.

» Liaison COM facultative : les appareils de puissance 650 VA et 800 VA peuvent être raccordés à l'ordinateur via le cordon spécifique USB fourni.

Les logiciels disponibles sur le CD- Rom (ou téléchargeables sur le site web www.eaton.com) peuvent être installés afin de contrôler l'ASI et l'alimentation électrique de l'ordinateur (voir figures D et F).

» Suivre la procédure affichée.

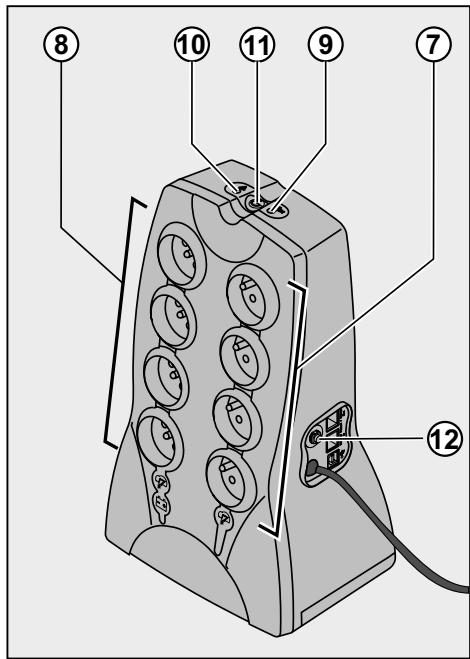

(7) : 4 prises filtrées.

(8) : 4 prises secourues par batterie.

(9) : Voyant allumé, protection anti- surtensions active sur les 8 prises. : Voyant allumé, défaut de l'ASI.

8 : Bouton de mise en service ou d'arrêt des prises secourues.

@ : Disjoncteur de protection.

» Charge batterie : l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton . A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique. » Prises filtrées (O)] non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d'entrée est branché sur une prise murale. Le bouton © ne les commande pas.

» Prises secourues les appareils raccordés sur ces prises sont alimentés dès que le bouton @ est enfoncé (position marche) et allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton clignotant).

» Perturbation du réseau

électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton @ clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 5 secondes, puis toutes les 2 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir 8 personnalisation), l'alarme sonore émet un bip au passage sur batterie.

» Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

» Par souci d'économie d'énergie, le bouton peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises secourues.

» Protection contre les

surtensions : toutes les prises, secourues ou non, en bénéficient quel que soit l'état du bouton 4?) . » Arrêt des prises secourues appuyer plus de 2 secondes sur le

Mode de fonctionnement des prises Master et EcoControl :

Afin de limiter la consommation d'énergie des périphériques (scanner, imprimante) en mode veille, Protection Station est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s'arrêtent.

La validation et le paramétrage de cette fonction (désactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré à Solution-Pac (logiciel livré avec votre Protection Station).

Note : Lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils :

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl.

Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l'onduleur :

» S'assurer tout d'abord que la fonction soit bien activée dans le volet “Fonction EcoControl“ de l'outil de configuration.

» Siles périphériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d'augmenter la valeur du seuil de détection au niveau Haut.

» Si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d’abaisser la valeur du seuil de détection au niveau Bas.

NCAIS Rebut et sécurité batterie

» Attention : la durée de vie de la batterie décroît de moitié tous les 10°C au-dessus de 25°C.

» La batterie ne peut être remplacée que par du personnel qualifié (risque d’électrocution) et par une batterie autorisée par Eaton afin de garantir le bon fonctionnement de l'appareil.

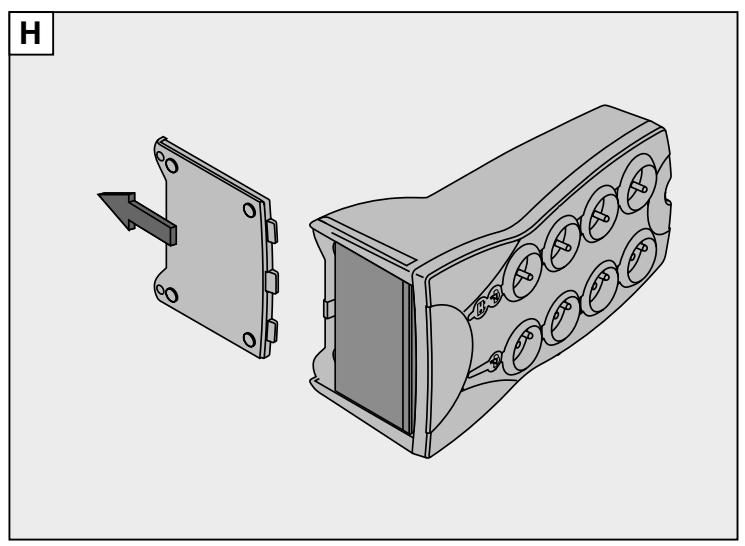

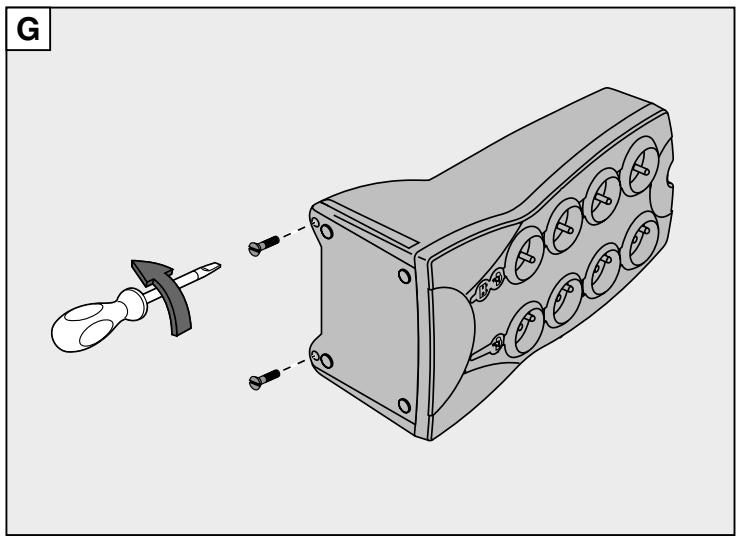

» Le rebut de la batterie doît être réalisé conformément à la législation en vigueur. Pour extraire la batterie, arrêter l'appareil (bouton @ éteint), débrancher le cordon, et procéder comme suit :

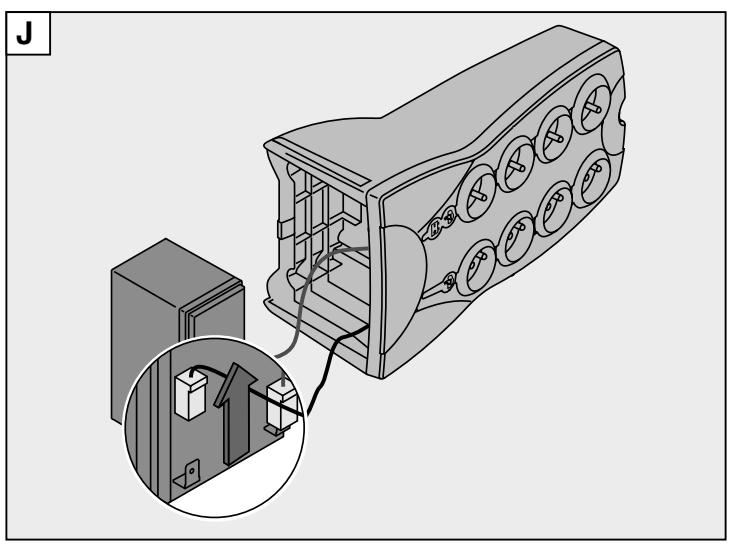

Changement de la batterie

» Attention : lors du raccordement des éléments batterie, une inversion des polarités + (rouge) et - (noir) provoque la destruction de l'appareil.

MAU-00075 AB Dépannage Symptôme 1 |» Les prises secourues

sont pas alimentées.

2 Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.

3 » Le réseau électrique est présent mais l'ASI fonctionne sur sa batterie.

4,» Les prises filtrées (7) ne sont pas alimentées.

5 |» Le bouton vert G clignote fréquemment et l'alarme sonore émet un signal toutes les 5 secondes.

6 |» Le bouton vert clignote fréquement et l'alarme sonore émet un signal continu.

7 |»Le voyant rouge est allumé et l'alarme sonore émet un signal toutes les 30 secondes.

8 |» Le voyant vert (9) est éteint et les prises © sont alimentées.

9 |» La ligne téléphonique est perturbée ou l'accès du modem est impossible.

10 ! » Le voyant rouge @ est allumé.

» Le bouton (G) n’est pas enfoncé.

» Les appareils ne sont pas raccordés sur les prises secourues

» Le disjoncteur {2 s’est ouvert pour cause de surcharge excessive en sortie de l'ASI.

» La prise murale n'est pas alimentée.

» Le disjoncteur 42 s’est ouvert pour cause de surcharge excessive en sortie de l'ASI.

» L'ASI fonctionne fréquemment sur batterie car le courant fourni par la prise murale est de mauvaise qualité.

» L'ASI subit une surcharge sur les prises secourues

» L'ASI a subit un défaut. Les prises secourues (8) ne sont plus alimentées.

» La protection contre les surtensions n'est plus assurée.

» La protection contre les surtensions de la ligne téléphonique n'est plus assurée.

» La batterie a atteint sa fin de vie.

Personnalisation avancée de votre ASI :

Remède » Appuyer sur le bouton (4 et vérifier qu'il s'est allumé en vert.

» Raccorder ces appareils sur les prises secourue:

» Débrancher l'appareil en cause en sortie et réarmer le disjoncteur {à en appuyant sur son bouton.

» Rétablir l'alimentation de la prise murale.

» Débrancher l'appareil en cause en sortie et réarmer le disjoncteur {à en appuyant sur son bouton.

» Faire vérifier l'installation électrique par un professionnel ou changer de prise.

» Débrancher l'appareil en cause des prises secourues (8).

» Faire appel au service après vente.

» Faire appel au service après vente.

» Débrancher la ligne téléphonique de la prise murale. » Faire appel au service après vente.

» Faire remplacer la batterie.

Sensibilité aux variations du réseau électrique d’entrée

» A utiliser uniquement en cas de fréquents passages sur batterie de l’ASI du fait de variations importantes de la tension du réseau électrique d'entrée.

» Accès au mode de programmation : appareil à l'arrêt, maintenir le bouton appuyé pendant 6 s et le relâcher après l'allumage des Voyants {0 47 (©).

» Affichage des 3 plages possibles de tension suivant l’état des voyants {Ô et 8

Mode étendu bas et haut : réseau d'entrée compris entre

160V et 284V Mode étendu bas :

réseau d'entrée compris entre

160V et 264V Mode normal (configuration usine) :

réseau d'entrée compris entre 184V et 264V

@d= oN4D= oN| 4D= oN4D= oFF|4d= OFF 4)= ON 6 ) + HO) 16) > CORDES É D0®O OO © © ©

» Possibilité de désactiver l'alarme sonore lorsque l’ASI fonctionne sur batterie.

» Accès au mode de programmation : appareil à l'arrêt, maintenir le bouton @ appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore.

» Obtention des 2 modes possibles de l'alarme sonore :

l’ASI émet un seul bip au passage sur batterie puis reste silencieuse.

Mode normal (configuration usine) : l’ASI émet un bip toutes les 10 s en fonctionnement sur

Mode activé : Programmation |

Mode normal ilence activé : Programmation

par un bip long. par un bip court.

Changement de mode par appuis successifs sur le bouton (G) o

» Mémorisation du mode après 10 s sans appui.

batterie. Changement de mode par appuis

successifs sur le bouton (7) .

» Mémorisation du mode après 10 s sans appui.
