| Intitulé | Détails |
|---|---|
| Type de produit | Onduleur |
| Capacité | 600 VA / 360 W |
| Alimentation électrique | Entrée : 220-240 V AC, 50/60 Hz |
| Dimensions approximatives | 300 x 100 x 140 mm |
| Poids | 4,5 kg |
| Type de batterie | Batterie plomb-acide |
| Tension de la batterie | 12 V |
| Puissance de sortie | 600 VA |
| Fonctions principales | Protection contre les surtensions, régulation automatique de la tension (AVR), démarrage à froid |
| Entretien et nettoyage | Vérifier régulièrement l'état de la batterie, nettoyer les contacts et les ventilations |
| Pièces détachées et réparabilité | Disponibilité de batteries de remplacement et de composants internes |
| Certifications de sécurité | CE, RoHS |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ELLIPSE 600 EATON
Questions des utilisateurs sur ELLIPSE 600 EATON
Pour remplacer la batterie de votre onduleur EATON ELLIPSE 600 en toute sécurité, suivez ces étapes détaillées :
1. Préparation
- Éteignez l'onduleur et débranchez-le de la prise électrique pour éviter tout risque électrique.
- Déconnectez tous les appareils branchés à l'onduleur afin d'éviter tout court-circuit ou dommage.
2. Accès à la batterie
- Ouvrez le boîtier de l'onduleur. Selon le modèle, cela peut nécessiter de retirer des vis ou de déclipser des parties du boîtier. Utilisez un tournevis adapté si nécessaire.
3. Retrait de la batterie usagée
- Repérez les câbles connectés à la batterie (généralement un câble rouge pour le positif et un câble noir pour le négatif).
- Déconnectez soigneusement les câbles en notant leur position pour le remontage.
- Retirez la batterie usagée en la soulevant délicatement.
4. Installation de la nouvelle batterie
- Placez la nouvelle batterie dans le compartiment prévu à cet effet.
- Reconnectez les câbles en commençant par le câble positif (rouge), puis le câble négatif (noir).
5. Fermeture et test
- Refermez le boîtier de l'onduleur en remettant en place les vis ou clips.
- Rebranchez l'onduleur à la prise électrique et allumez-le.
- Vérifiez que l'onduleur fonctionne correctement et que la nouvelle batterie est bien reconnue.
Conseils de sécurité : Manipulez la batterie avec précaution, évitez tout contact avec des objets métalliques et ne forcez pas lors de la déconnexion ou la connexion des câbles. Si vous ressentez une résistance ou si vous avez un doute, n'hésitez pas à demander l'aide d'un professionnel.
Téléchargez la notice de votre Onduleur au format PDF gratuitement ! Retrouvez votre notice ELLIPSE 600 - EATON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ELLIPSE 600 de la marque EATON.
MODE D'EMPLOI ELLIPSE 600 EATON
rité à respecter. Suivre les instructions du présent
» Cet appareil est une Alimentation Sans Interruption (ASI) conçue
périphériques, des appareils de TV, FI, Vidéo, à l'exclusion de tout
autre appareil électrique (éclairage,
chauffage, électroménager...
» L'ASI peut être installée en
en Rack 2U (kit optionnel).
Raccordement de l'ASI
» Raccorder l'AS (Dau réseau électrique sur une prise murale avec terre, le du cordon(2) fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une AS avec prises IEC/ UNIVERSEL (voir figure A).
» Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie (8) et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.
» Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions(&) {voir figure B}; les prises filtrées
ne sont pas secourues en cas de coupure de courant.
réseau Ethernet peut être protégée contre les surtensions.en la raccordant via l'ASI. Pour celà,
r d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C {cordon (3) non fourni » Liaison COM facultative : les appareils disposant de prises de communication (COM) peuvent être raccordés à l'ordinateur via le cordon spécifique USB ou série (6) fourni Les logiciels disponibles sur le CD- Rom (7) (ou téléchargeables sur le site web www.eaton.com) peuvent être installés afin de contrôler l'ASI et l'alimentation électrique de l'ordinateur (voir figures D et F).
» Suivre la procédure affichée.
» Procéder également à l'enregistrement de la carte de garantie sur le site web www. eaton.com (voir figure G).
8 3400774700 AG Utilisation

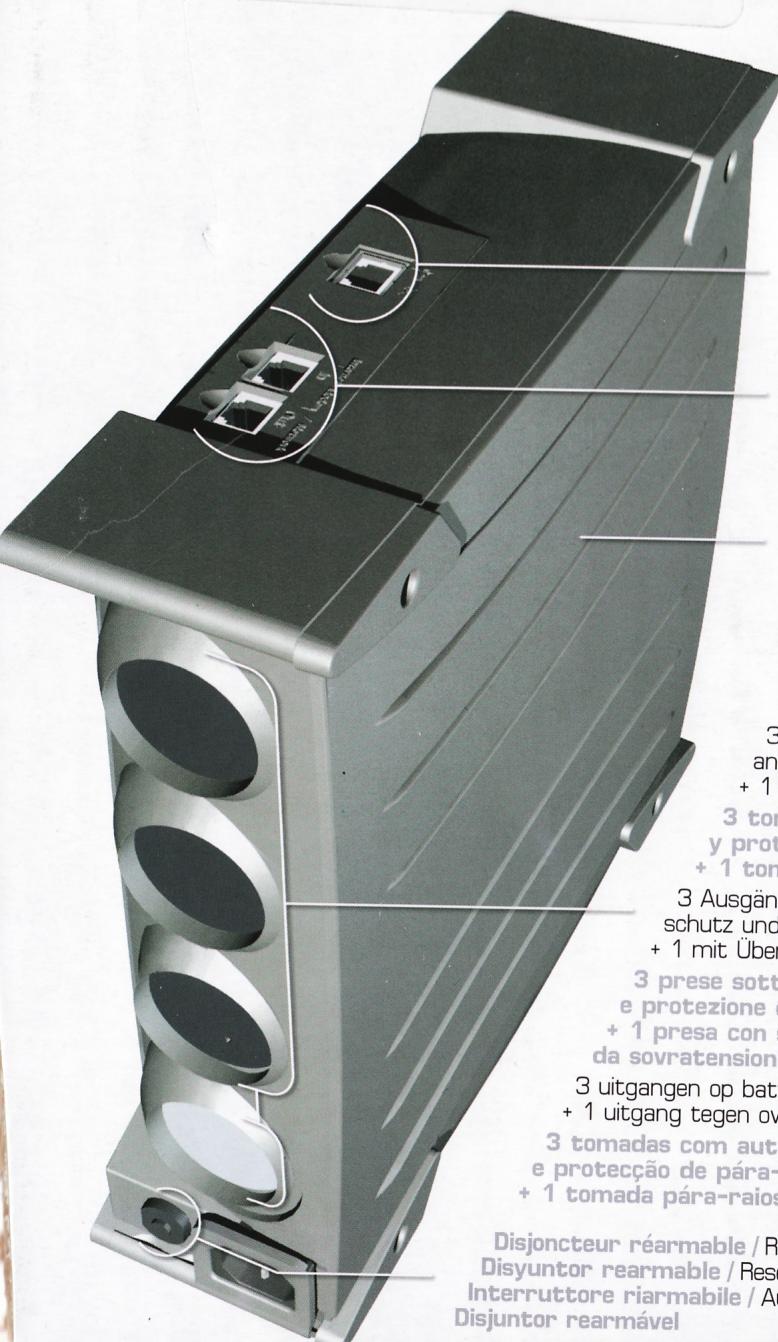

(@): prises filtrées. (8): prises secourues par batterie. 49): Voyant allumé, protection ant surtensions active sur toutes les prises. : Voyant allumé, défaut de l'ASI. : Voyant allumé, surcharge en sortie des prises secourues. @: Bouton de mise en service ou d'arrêt des prises secourues. 6: Disjoncteur de protection.
Ellipse 375 / 600 / 750
branchée en permanence sur le réseau électrique.
» Mise en marche de l'ASI : appuyer sur le bouton 3) environ 1 seconde
» Prises filtrées (8) non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d'entrée (2) est branché sur une prise murale. Le bouton (3 ne les commande pas,
» Prises secourues (9): les appareils raccordés sur ces prises sont alimentés dès que le bouton (3 est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique {bouton 43 clignotant).
Perturb: électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ignote en vert, En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la f d'autonomie batterie approche. En mode silence (voir $ ajustements l'alarme sonore émet un bip au passage sur batterie.
Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau élect Après décharge complète, quelques heures sont nécessaires pour
le bouton couper l'alimentation électrique des appareils raccordés sur les prises secourues.
» Parafoudre : toutes les prises,
peut être utilisé pour
secourues ou non, en bénéfi quel que soit l'état du bouton
» Arrêt des prises secourues appuyer plus de 2 secondes su bouton ë
Rebut et sécurité batterie » Attention : la durée de vie de la batterie décroit de moitié tous les 10°C au-dessus de 25°C.
» Les éléments batterie ne peuvent être remplacés que par du personnel qualifié (risque d'électrocution) et par des éléments autorisés par EATON afin de garantir le bon fonctionnement de l'apparei
» Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour
» Attention : lors du raccordement des éléments batterie, une inversion des polarités + (rou et- (noir) provoque la destruction de l'appareil.
Dépannage (Pour toute information, consulter le site www.eaton.com ou notre Service Après-Vente)
| Symptôme He | Diagnostic ÎRemède ie 1 |» Les prises secourues (8) ne | » Le bouton 3 n'est pas [» Appuyer sur le bouton ( et sont pas alimentées. L ; vérifier qu'il s'est allumé en vert.
raccordés sur les prises secourues |prises ne)
1» Le disjoncteur (à placé sous l'ASI “5 Débrencher ‘appareil en cause en
| présent mais l'AS fonctionne … | s'est ouvert pour cause de surcharge | sortie et réarmer le disjoncteur (à) sur sa batterie. excessive en sortie de l'ASI. en appuyant sur son bouton.
| » La prise murale n'est pas ‘alimentation de la prise alimentée. rurale. » Le disjoncteur (à placé sous l'ASI !» Débrancher l'appareil en cause en | s'est ouvert pour cause de surcharge | sortie et réarmer le disjoncteur (à) excessive en sortie de l'ASI. ‘en appuyant sur son bouton.
Ts L'ASI fonctionne fréquemment sur lo Faire vérifier l'installation | fréquemment et Palarme | [électrique par un professionnel ou
sonore fonctionne. prise murale est de mauvaise qualité. changer de pr ise. » Le voyant rouge € st alumé lo L' Ÿs Débrancher l'appareil en cause des et l'alarme sonore émet un
| prises secourues ().
1» Faire appel au service après vente. [l'alarme sonore émet un | prises secourues @) ne sont plus | ignal toutes les 30 secondes. _ | alimentées.
8 |» Le voyant vert @ est éteint et | » La protection contre les S prises (8) sont alimentées. nan n'est plus assurée. t- » La ligne téléphonique est » La protection contre les » Débrancher la ligne téléphonique | perturbée ou l'accès du modem | surtensions de la ligne téléphonique | de la prise murale, est impossible. n'est plus assurée. » Faire appel au service après vente.
10 | » Le vdyant rouge @ clignote. L » La batterie a atteint sa fin de vie. Ho Faire remplacer la batterie.
Personnalisation avancée de votre ASI :
» Faire appel au service après vente.
Sensibilité aux variations du réseau électrique d'entrée | Alarme sonore
» A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée.
» Accès au mode de programmation : appareil à l'arrêt, maintenir le bouton (3 appuyé pendant 6 s et le relâcher après l'allumage des voyants (1) (2 ©.
Affichage des 3 plages possibles de tension suivant l'état des voyants (11) et (2
Mode normal | Modeétendu | {configuration | bas usine) : | réseau d'entrée | réseau d'entrée | compris entre compris entre | 161V et 264V 184V et 264V
» Accès au mode de programmation : appareil à l'arrêt, le bouton (3 appuyé pendant 11 s et relâcher au fonctionnement de l'alarme sonore.
» Obtention des 2 modes possibles de l'alarme sonore :
Mode silence : l'ASI émet un seul bip au passage sur batterie puis reste silencieuse.
| | | [ l [ Mode étendu | Mode normal bas et haut : | {configuration usine) : | [ l l l | | l
réseau d'entrée! l'ASI émet un bip toutes compris entre les 10 s en fonctionnement
161V et 284V Mode silence activé : programmation
Changement de mode par appuis successifs sur le bouton (3)
» Mémorisation du mode après 5 s sans appui.
Changement de mode par appuis successifs sur le bouton (3.
» Mémorisation du mode après 10 s sans appui
