Marque	EATON
Modèle	ELLIPSE 375
Type de produit	Onduleur (UPS)
Puissance apparente	375 VA
Puissance active	225 W
Nombre de prises	3 prises avec autonomie + 1 prise parafoudre
Protection téléphone/ADSL/Ethernet	Oui
Connectivité	Port combiné USB + série

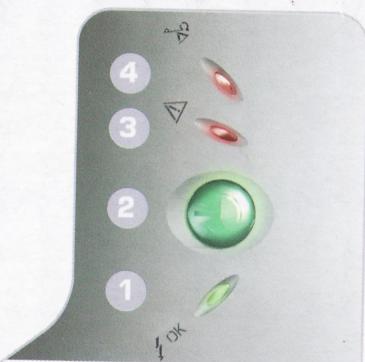

Indicateurs	État parafoudre, sur secteur/sur batterie, défaut batterie/appareil
Disjoncteur réarmable	Oui
Tension d'entrée	230 V AC
Tension de sortie	230 V AC (sinusoïdale simulée)
Type de batterie	Plomb-acide scellée, rechargeable
Dimensions (L x l x H)	280 x 140 x 100 mm
Poids	4 kg
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Éviter toute exposition à l'humidité. Respecter la polarité des batteries lors du remplacement.
Pièces détachées et réparabilité	Batterie remplaçable. Contactez un centre de service agréé pour toute réparation.

FOIRE AUX QUESTIONS - ELLIPSE 375 EATON

Comment installer l'onduleur Eaton Ellipse 375 ?

Branchez l'onduleur sur une prise murale. Connectez vos équipements informatiques aux prises avec autonomie. Allumez l'onduleur à l'aide du bouton marche/arrêt. Une charge complète des batteries est recommandée avant la première utilisation (4 à 6 heures).

Que faire si l'onduleur émet un bip continu ?

Un bip continu indique généralement une surcharge ou une batterie défectueuse. Débranchez certains appareils pour réduire la charge. Si le bip persiste, vérifiez l'état de la batterie ou contactez le support technique.

Comment remplacer la batterie de l'Ellipse 375 ?

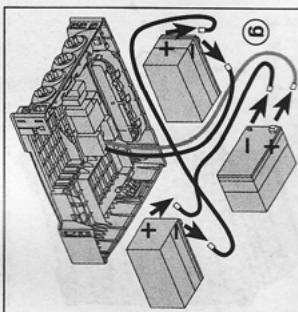

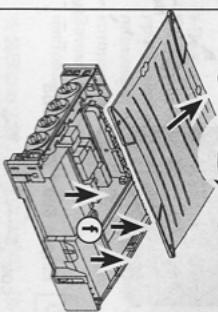

Débranchez l'onduleur et retirez le panneau d'accès (situé généralement à l'avant ou sous l'appareil). Déconnectez les câbles de la batterie usagée en respectant la polarité (rouge = +, noir = -). Insérez une batterie de rechange compatible (plomb-acide 12V, 7Ah). Reconnectez les câbles et refermez le panneau. Rechargez l'onduleur pendant au moins 6 heures avant de l'utiliser.

Quelle est l'autonomie de l'onduleur ?

L'autonomie dépend de la charge connectée. À pleine charge (375 VA), elle est d'environ 5 à 10 minutes. Pour une charge typique (150 W), elle peut atteindre 15 à 25 minutes. Utilisez le logiciel de gestion fourni pour estimer l'autonomie en temps réel.

Puis-je brancher une imprimante laser sur l'onduleur ?

Il est déconseillé de brancher des imprimantes laser sur les prises avec autonomie, car leur pic de consommation peut dépasser la capacité de l'onduleur. Utilisez de préférence une prise parafoudre seule.

Comment connecter l'onduleur à un ordinateur ?

Utilisez le câble USB ou série fourni. Branchez-le entre le port combo de l'onduleur et votre PC. Installez le logiciel Eaton UPS Management pour surveiller l'état et configurer les alertes.

Que signifie l'indicateur 'Défaut batterie' ?

Cet indicateur s'allume lorsque la batterie est défaillante, en fin de vie ou déconnectée. Remplacez la batterie dès que possible pour garantir la protection de vos équipements.

L'onduleur protège-t-il contre les surtensions téléphoniques ?

Oui, l'Ellipse 375 dispose d'une protection intégrée pour les lignes téléphoniques, ADSL et Ethernet (RJ11/RJ45). Branchez votre ligne entre les prises 'IN' et 'OUT' de l'onduleur.

Comment tester l'onduleur ?

Appuyez sur le bouton marche/arrêt pendant environ 2 secondes pour passer en mode batterie. L'onduleur doit émettre un bip intermittent. Relâchez le bouton pour revenir sur secteur. Effectuez ce test régulièrement pour vérifier le bon fonctionnement.

Comment recycler l'onduleur en fin de vie ?

Ne jetez pas l'onduleur avec les déchets ménagers. Rapportez-le à un point de collecte agréé pour les déchets électroniques. Les batteries doivent être retirées et recyclées séparément conformément à la réglementation locale.

MODE D'EMPLOI ELLIPSE 375 EATON

Attention : lors du raccordement des batteries, une inversion des polarités + (rouge) et - (noir) provoque la destruction de

Ellipse 1500 / XL

P. Nao utilisec com tomas do tipo Frans ou Schuko.

Ne utilisez pas avec les prises Françaises ou Schuko.

FR Ne pas utiliser avec les prises Françaises ou Schuko.

Ne pas utiliser avec French . ou Schuko ..

Ellipse ASR, Inc.

S OBC = S COD + S BOC - S BOC

S COBD = S COD + S BDO = S BOC +

Ellipsoid ASR 6

CAUTION

(1)

SOLUTIONPAC

F Ellipse USBS 600/750/1000/1500

3400774700 AG 5

Conditions d'utilisation

Utilisation

8 non secours

1 Port combiné USB + Série cordons USB et Série fournis 1 USB + Serial combo port USB and Serial cords supplied 1 Puerto dual USB + Serie Cables USB y Serie suministrados 1 Kombischnittstelle USB und seriell USB und serielle Kabel im Lieferumfang enthalten 1 porta combinata USB + Seriale cavi USB e serialle forniti Gecombineerde USB + Seriele communicationpoort USB en Seriele kabel inbegrepen Porta combinada USB e Série, fornecido com cabos USB e Série

Tél/ADSL + Ethernet 10/100

Batteries rechargeables

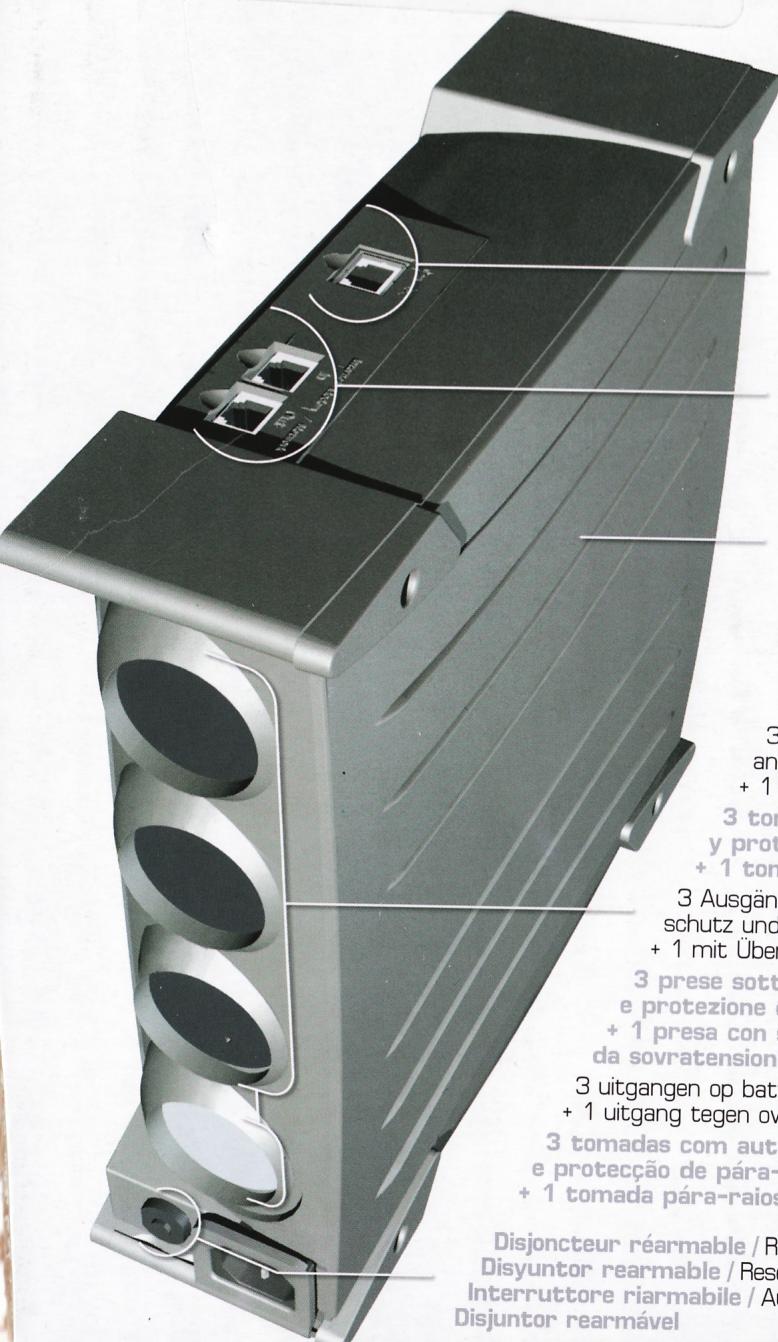

3 prises avec autonomie t parafoudre + 1 prise parafoudre

Disjoncteur réarmable / Reset button [circuit breaker]

Disjoncteur réarmable / Resetbutton (Schutzschalter) Interruttore riarmabile / Automatische zekering

Disjoncteur réarmable

1 État du parafoudre

2 Sur secteur/sur batterie On mains/on battery

Défaut batterie/appareil
