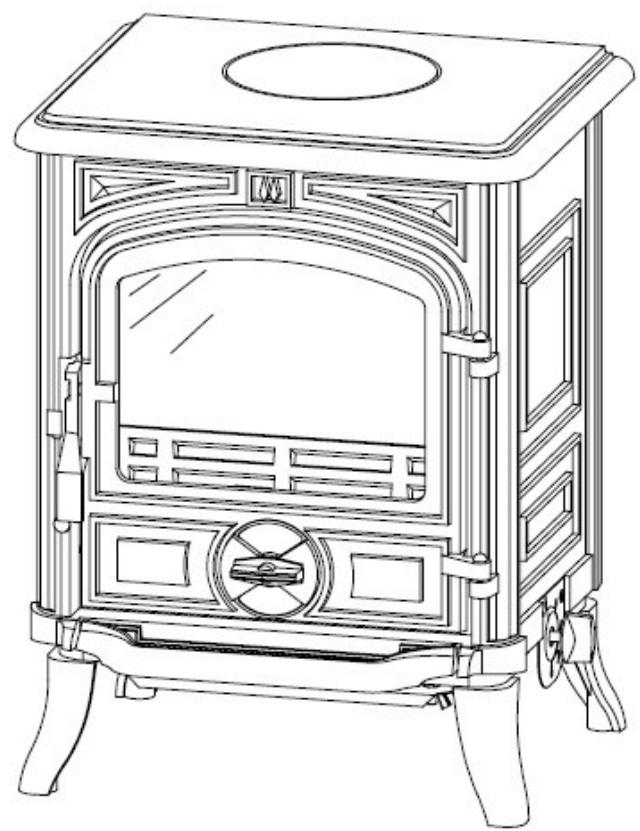

BELFORT VENTOUSE 154 05 07 - Poêle à gaz STAUB - Notice d'utilisation et mode d'emploi gratuit

Type de gaz	Gaz naturel (G20 - G25) / Propane (G31 - G30)
Catégorie gaz naturel	I 2E+ (FR) / I 2H (GB)
Catégorie propane	I 3P
Type d'appareil	Poêle à gaz ventouse
Norme	EN 613
Référence gaz naturel	154 05 06
Référence propane	154 05 07
Alimentation	Gaz
Type de ventilation	Ventouse
Matériau principal	Fonte
Installation	Fixe
Usage	Intérieur
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Puissance	Non précisé

FOIRE AUX QUESTIONS - BELFORT VENTOUSE 154 05 07 STAUB

Comment utiliser la ventouse STAUB Belfort ?

Pour utiliser la ventouse, placez-la sur une surface propre et sèche, puis tirez sur la poignée pour créer une aspiration. Assurez-vous qu'elle est bien fixée avant de l'utiliser.

Que faire si la ventouse ne colle pas ?

Vérifiez que la surface est lisse, propre et exempte de poussière ou d'humidité. Si la ventouse est sale, nettoyez-la avec de l'eau tiède et du savon avant de réessayer.

La ventouse peut-elle être utilisée sur des surfaces rugueuses ?

Non, la ventouse fonctionne mieux sur des surfaces lisses et non poreuses. Évitez de l'utiliser sur des surfaces rugueuses ou texturées.

Quelle est la capacité de charge maximale de la ventouse ?

La ventouse STAUB Belfort a une capacité de charge maximale de 50 kg sur une surface appropriée.

Comment nettoyer la ventouse ?

Pour nettoyer la ventouse, utilisez de l'eau tiède et du savon doux. Évitez les produits abrasifs qui pourraient endommager le caoutchouc.

Est-ce que la ventouse résiste à la chaleur ?

La ventouse n'est pas conçue pour résister à des températures élevées. Évitez de l'utiliser près de sources de chaleur ou d'exposer à des températures supérieures à 60 °C.

Puis-je utiliser la ventouse à l'extérieur ?

Oui, mais assurez-vous que la surface est adaptée et protégée des intempéries. Les surfaces doivent être propres et sèches pour garantir une bonne adhérence.

Y a-t-il une garantie pour la ventouse STAUB Belfort ?

Oui, la ventouse STAUB Belfort est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu d'achat.

MODE D'EMPLOI BELFORT VENTOUSE 154 05 07 STAUB

Catégorie I 2E+ (FR) / I 2H (GB).

Réf.: 154 05 07

Propane (type G31 - G30)

Catégorie I 3P.

STAUB fonderie

SARL au capital de 6359540

Siège Social

2, rue Saint Gilles

68230 TURCKHEIM

RCS de Colmar

SIREN 444 881 953

Siège Administratif et Usine

BP 73

59660 MERVILLE

Téléphone: 0328434300

Fax:[phone]

Matériel sujet à modifications sans préavis.

Document non contractuel.

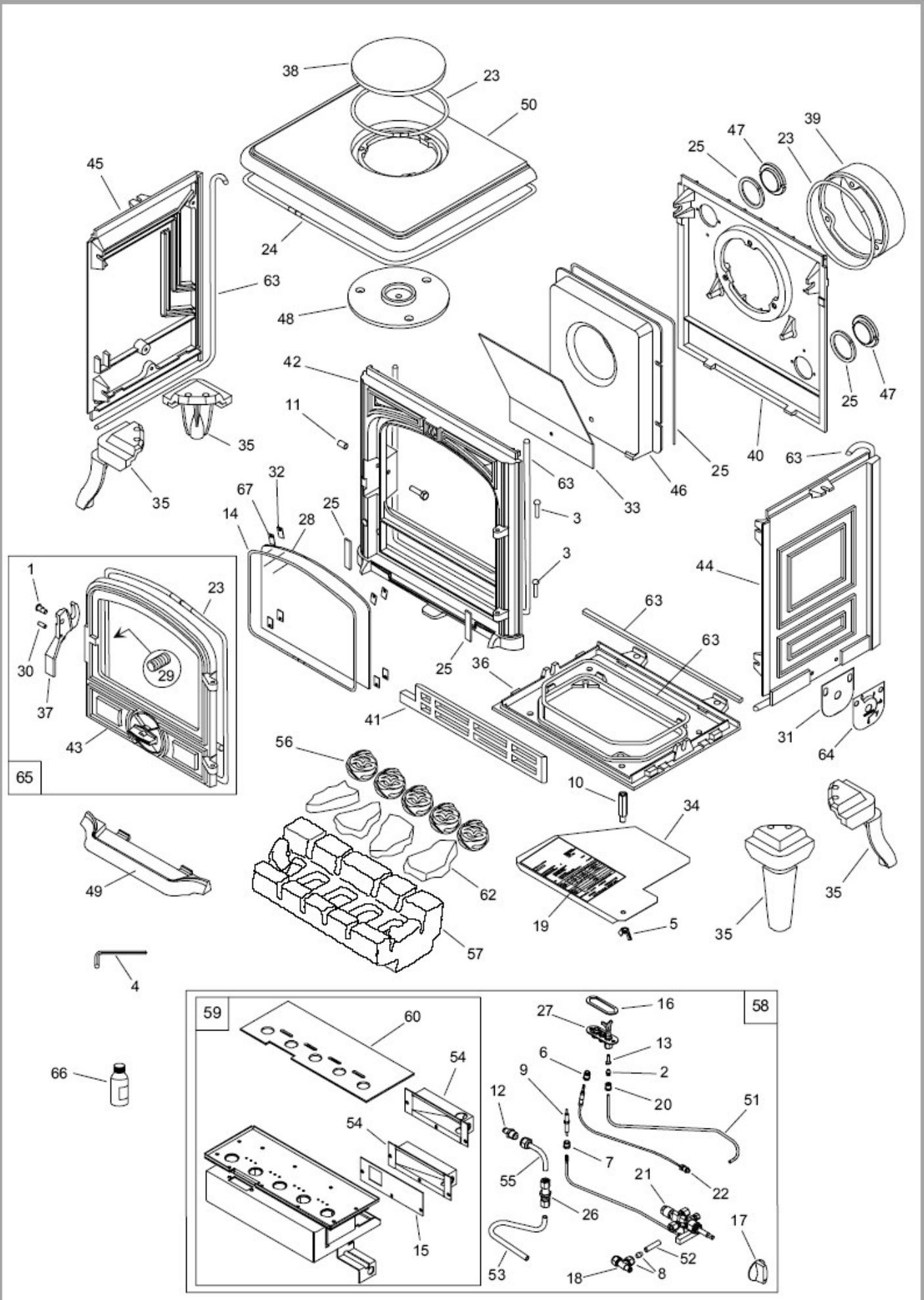

Pièces détachées

Pour toute commande de pièces détachées, indiquer : le type et la référence de l'appareil, la désignation et le code article de la pièce y compris le code couleur.

• Indice de couleur

A:1540506Y B1540507Y

C:1540506J D:1540506C

E:1540507J F:1540507C

Exemple :

Poêle "Belfort", ref. 154 05 06 Y, dessus 352136 EF.

N°	Code	Désignation	Type	A.	B.	C.	D.	E.	F.	Q'té
1	100917	Axe de loquet	12x20 M7	A.	B.	C.	D.	E.	F.	01
2	105709	Raccord biconique	Ø 4	A.	B.	C.	D.	E.	F.	01
3	110404	Clou cannelé	6x30	A.	B.	C.	D.	E.	F.	02
4	113105	Clé mâle		A.	B.	C.	D.	E.	F.	01
5	122204	Écrou à ailettes	diam. 8	A.	B.	C.	D.	E.	F.	01
6	122426	Écrou		A.	B.	C.	D.	E.	F.	01
7	122427	Écrou		A.	B.	C.	D.	E.	F.	01
8	122701	Écrou		A.	B.	C.	D.	E.	F.	01
9	124373	Électrode		A.	B.	C.	D.	E.	F.	01
10	124412	Entretoise		A.	B.	C.	D.	E.	F.	01
11	134258	Galet		A.	B.	C.	D.	E.	F.	01
12	139596	Injecteur GPL	18/120		B			E.	F.	01
12	139597	Injecteur GN	18/280	A.		C.	D.			01
13	139615	Injecteur GPL			B			E.	F.	01
13	139610	Injecteur GN		A.		C.	D.			01
14	181632	Joint adhésif		A.	B.	C.	D.	E.	F.	0,87 m
15	142429	Joint		A.	B.	C.	D.	E.	F.	01
16	142437	Joint		A.	B.	C.	D.	E.	F.	01
18	159014	Prise de pression		A.	B.	C.	D.	E.	F.	01
19	162569	Plaque signalétique		A.		C.	D.			01
19	162570	Plaque signalétique			B			E.	F.	01
20	164329	Raccord biconique	diam. 4	A.	B.	C.	D.	E.	F.	01
21	166745	Vanne gaz + piézo		A.	B.	C.	D.	E.	F.	01
22	179225	Thermocouple		A.	B.	C.	D.	E.	F.	01
23	181614	Tresse de céramique	d. 9,5.	A.	B.	C.	D.	E.	F.	1,92 m
24	181615	Tresse de céramique	d. 12.	A.	B.	C.	D.	E.	F.	1,85 m
25	142316	Joint	7x3	A.	B.	C.	D.	E.	F.	1,19 m
26	187114	Union double	diam. 8	A.	B.	C.	D.	E.	F.	01
27	188318	Veilleuse		A.	B.	C.	D.	E.	F.	01
28	188798	Verre	267x205	A.	B.	C.	D.	E.	F.	01
29	189825	Vis à bout plat	M5x6.	A.	B.	C.	D.	E.	F.	01
30	189849	Vis creuse	M6x16	A.	B.	C.	D.	E.	F.	01
31	236007	Plaquette de contrôle		A.	B.	C.	D.	E.	F.	01
32	259015	Patte de fixation		A.	B.	C.	D.	E.	F.	04
33	269426	Déflecteur		A.	B.	C.	D.	E.	F.	01
34	276006	Plaquette		A.	B.	C.	D.	E.	F.	01
35	300118 MK	Pied					D.		F.	04
35	300118 EF	Pied		A.	B.					04
35	300118 79	Pied				C.		E.		04
36	300484	Dessous		A.	B.	C.	D.	E.	F.	01
37	301541 MK	Loquet de porte					D.		F.	01
37	301541 EF	Loquet de porte		A.	B.					01
37	301541 79	Loquet de porte				C.		E.		01
38	303718 MK	Tampon de buse					D.		F.	01
38	303718 EF	Tampon de buse		A.	B.					01
38	303718 79	Tampon de buse				C.		E.		01
39	303871 EF	Buse		A.	B.	C.	D.	E.	F.	01
40	306268 EF	Arrière de foyer		A.	B.	C.	D.	E.	F.	01
41	307437 EF	Grille de face		A.	B.	C.	D.	E.	F.	01

42	309886 MK	Façade				D.		F.	01
42	309886 EF	Façade	A.	B.					01
42	309886 79	Façade			C.		E.		01
43	309997 MK	Porte de foyer				D.		F.	01
43	309997 EF	Porte de foyer	A.	B.					01
43	309997 79	Porte de foyer			C.		E.		01
44	310725 MK	Côté droit				D.		F.	01
44	310725 EF	Côté droit	A.	B.					01
44	310725 79	Côté droit			C.		E.		01
45	310823 MK	Côté gauche				D.		F.	01
45	310823 EF	Côté gauche	A.	B.					01
45	310823 79	Côté gauche			C.		E.		01
46	315608	Conduit d'air	A.	B.	C.	D.	E.	F.	01
47	325304 EF	Obturator	A.	B.	C.	D.	E.	F.	02
48	327801	Bride	A.	B.	C.	D.	E.	F.	01
49	327902 MK	Bavette				D.		F.	01
49	327902 EF	Bavette	A.	B.					01
49	327902 79	Bavette			C.		E.		01
50	352136 MK	Dessus				D.		F.	01
50	352136 EF	Dessus	A.	B.					01
50	352136 79	Dessus			C.		E.		01
51	182750	Tube d'alimentation veilleuse	A.	B.	C.	D.	E.	F.	01
52	182762	Tube prise pression	A.	B.	C.	D.	E.	F.	01
53	182764	Tuyau	A.	B.	C.	D.	E.	F.	01
54	974600 60	Support injecteur GN.	A.		C.	D.			01
54	974601 60	Support injecteur GPL	A.		B.		E.	F.	01
55	182763	Tuyau	A.	B.	C.	D.	E.	F.	01
56	109723	Faux charbons. (LF 5)	A.	B.	C.	D.	E.	F.	05
57	174651	Support charbon	A.	B.	C.	D.	E.	F.	01
58	905917	Brûleur complet GN	A.		C.	D.			01
58	905919	Brûleur complet GPL		B.			E.	F.	01
59	905916	Brûleur GN	A.		C.	D.			01
59	905918	Brûleur GPL		B.			E.	F.	01
60	142436	Joint	A.	B.	C.	D.	E.	F.	01

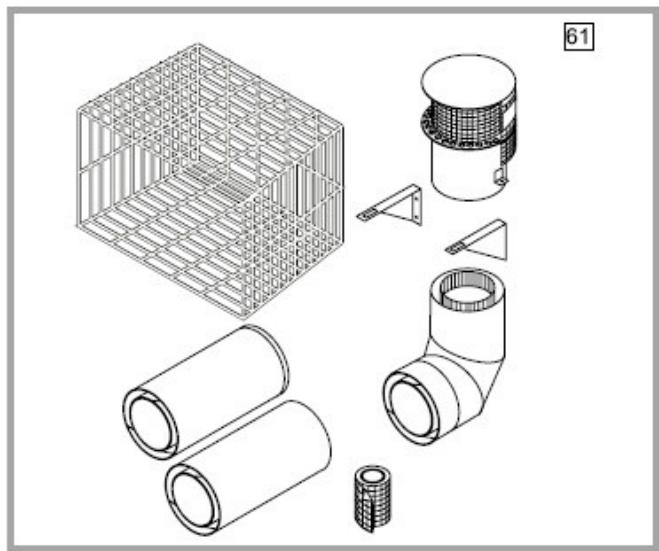

61	178067	Terminal	A.	B.	C.	D.	E.	F.	01
62	109724	Faux charbons. (LF 13)	A.	B.	C.	D.	E.	F.	04
63	181606	Tresse de cérôme	10 x 4	A.	B.	C.	D.	E.	3,67 m
64	158230	Plaque de commande		A.	B.	C.	D.	E.	01
65	988861	Porte vitrée complète		A.	B.				01
65	988862	Porte vitrée complète				C.		E.	01
65	988864	Porte vitrée complète					D.		F.	01
66	161027	Peinture de retouche				C.		E.		01
66	161032	Peinture de retouche					D.		F.	01
67	142881	Joint		A.	B.	C.	D.	E.	04
