Type d'appareil	Poêle à gaz
Type de gaz	Gaz naturel (type G20 - G25) / Propane (type G31 - G30)
Catégorie gaz (France)	I 2E+
Catégorie gaz (Royaume-Uni)	I 2H / I 3P
Ventouse	Oui
Norme	EN 613
Référence gaz naturel	154 05 06
Référence propane	154 05 07
Matériau principal	Fonte
Type d'installation	Fixe
Puissance thermique	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de contrôle	Manuel
Utilisation	Intérieur
Garantie	Non précisé

FOIRE AUX QUESTIONS - BELFORT VENTOUSE 154 05 06 STAUB

Comment utiliser la ventouse STAUB BELFORT ?

Pour utiliser la ventouse STAUB BELFORT, placez-la sur une surface propre et sèche, puis appuyez fermement pour créer une succion. Assurez-vous que la surface est plane pour une meilleure adhérence.

Comment nettoyer la ventouse STAUB BELFORT ?

Pour nettoyer la ventouse, utilisez de l'eau tiède et du savon doux. Évitez les produits abrasifs qui pourraient rayer la surface. Rincez bien et laissez sécher à l'air libre.

La ventouse STAUB BELFORT peut-elle être utilisée sur toutes les surfaces ?

La ventouse fonctionne mieux sur des surfaces lisses et non poreuses, comme le verre, le carrelage ou le plastique. Évitez les surfaces rugueuses ou texturées, car elles peuvent réduire l'adhérence.

Que faire si la ventouse ne tient pas ?

Si la ventouse ne tient pas, vérifiez que la surface est propre et sèche. Essayez de repositionner la ventouse ou d'appuyer plus fermement pour créer une meilleure succion.

Puis-je utiliser la ventouse STAUB BELFORT à l'extérieur ?

Il est recommandé d'utiliser la ventouse à l'intérieur pour de meilleurs résultats. Si vous l'utilisez à l'extérieur, assurez-vous que la température et les conditions ne compromettent pas l'adhérence.

Y a-t-il des précautions à prendre lors de l'utilisation de la ventouse ?

Évitez de tirer ou de soulever la ventouse par la poignée, car cela pourrait endommager le mécanisme d'adhérence. Ne pas utiliser pour soulever des objets lourds ou en mouvement.

MODE D'EMPLOI BELFORT VENTOUSE 154 05 06 STAUB

Catégorie I 2E+ (FR) / I 2H (GB).

Réf.: 154 05 07

Propane (type G31 - G30)

Catégorie I 3P.

STAUB fonderie

SARL au capital de 6359540

Sige Social

2, rue Saint Gilles

68230 TURCKHEIM

RCS de Colmar

SIREN 444 881 953

Siège Administratif et usine

BP73

59660 MERVILLE

Téléphone: 0328434300

Fax:[phone]

Matériel sujet à modifications sans préavis.

Document non contractuel.

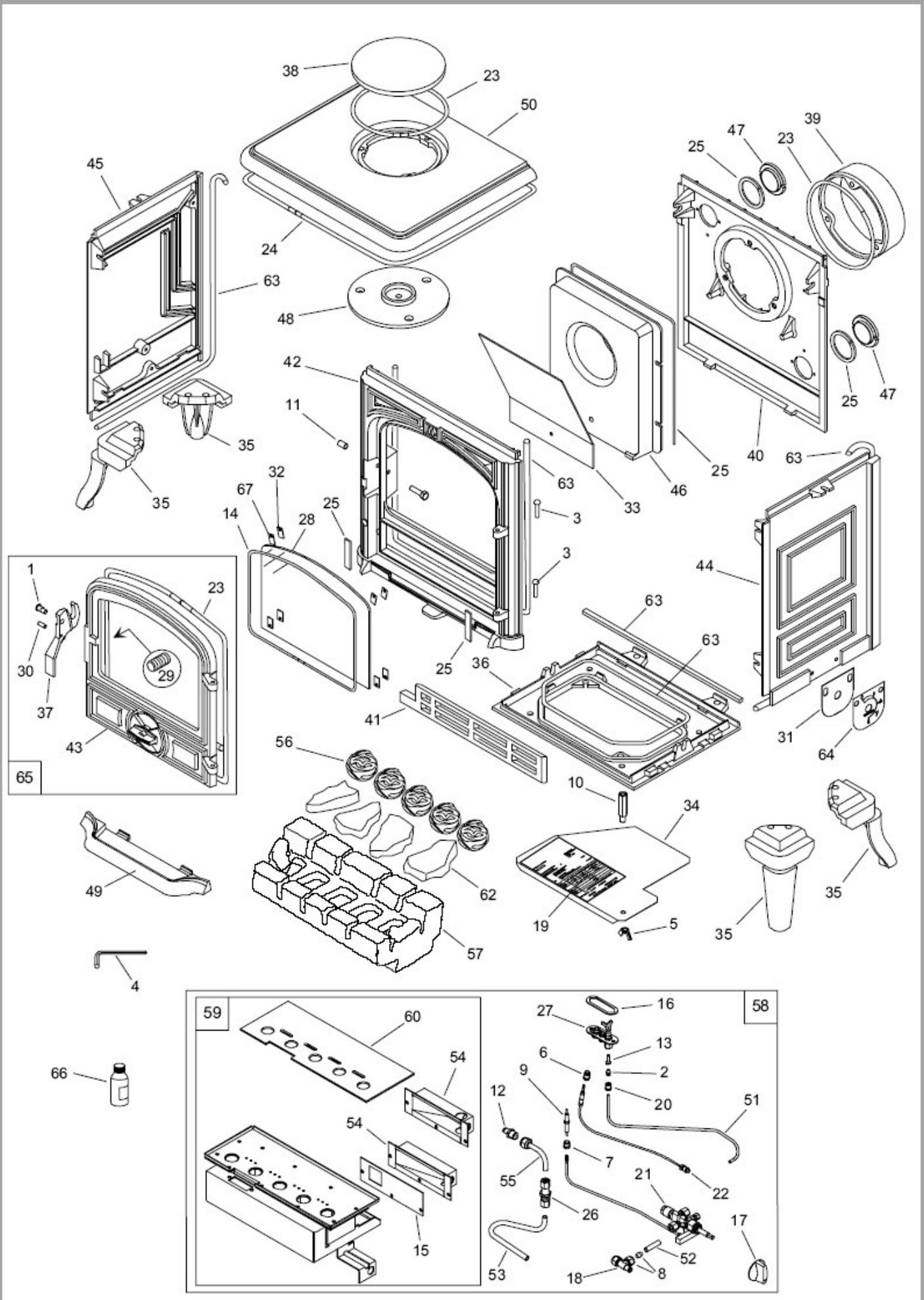

Pièces détachées

Pour toute commande de pièces détachées, indiquer : le type et la référence de l'appareil, la désignation et le code article de la pièce y compris le code couleur.

• Indice de couleur

A:1540506Y B1540507Y

C:1540506J D:1540506C

E:1540507J F:1540507C

Exemple :

Poêle "Belfort", ref. 154 05 06 Y, dessus 352136 EF.

N°	Code	Désignation	Type	A.	B.	C.	D.	E.	F.	Q'té
1	100917	Axe de loquet	12x20 M7	A.	B.	C.	D.	E.	F.	01
2	105709	Raccord biconique	Ø 4	A.	B.	C.	D.	E.	F.	01
3	110404	Clou cannelé	6x30	A.	B.	C.	D.	E.	F.	02
4	113105	Clé mâle		A.	B.	C.	D.	E.	F.	01
5	122204	Écrou à ailettes	diam. 8	A.	B.	C.	D.	E.	F.	01
6	122426	Écrou		A.	B.	C.	D.	E.	F.	01
7	122427	Écrou		A.	B.	C.	D.	E.	F.	01
8	122701	Écrou		A.	B.	C.	D.	E.	F.	01
9	124373	Électrode		A.	B.	C.	D.	E.	F.	01
10	124412	Entretoise		A.	B.	C.	D.	E.	F.	01
11	134258	Galet		A.	B.	C.	D.	E.	F.	01
12	139596	Injecteur GPL	18/120		B			E.	F.	01
12	139597	Injecteur GN	18/280	A.		C.	D.			01
13	139615	Injecteur GPL			B			E.	F.	01
13	139610	Injecteur GN		A.		C.	D.			01
14	181632	Joint adhésièf		A.	B.	C.	D.	E.	F.	0,87 m
15	142429	Joint		A.	B.	C.	D.	E.	F.	01
16	142437	Joint		A.	B.	C.	D.	E.	F.	01
18	159014	Prise de pression		A.	B.	C.	D.	E.	F.	01
19	162569	Plaque signalétique		A.		C.	D.			01
19	162570	Plaque signalétique			B			E.	F.	01
20	164329	Raccord biconique	diam. 4	A.	B.	C.	D.	E.	F.	01
21	166745	Vanne gaz + piézo		A.	B.	C.	D.	E.	F.	01
22	179225	Thermocouple		A.	B.	C.	D.	E.	F.	01
23	181614	Tresse de céramique	d. 9,5.	A.	B.	C.	D.	E.	F.	1,92 m
24	181615	Tresse de céramique	d. 12.	A.	B.	C.	D.	E.	F.	1,85 m
25	142316	Joint	7x3	A.	B.	C.	D.	E.	F.	1,19 m
26	187114	Union double	diam. 8	A.	B.	C.	D.	E.	F.	01
27	188318	Veilleuse		A.	B.	C.	D.	E.	F.	01
28	188798	Verre	267x205	A.	B.	C.	D.	E.	F.	01
29	189825	Vis à bout plat	M5x6.	A.	B.	C.	D.	E.	F.	01
30	189849	Vis creuse	M6x16	A.	B.	C.	D.	E.	F.	01
31	236007	Plaquette de contrôle		A.	B.	C.	D.	E.	F.	01
32	259015	Patte de fixation		A.	B.	C.	D.	E.	F.	04
33	269426	Déflecteur		A.	B.	C.	D.	E.	F.	01
34	276006	Plaquette		A.	B.	C.	D.	E.	F.	01
35	300118 MK	Pied					D.		F.	04
35	300118 EF	Pied		A.	B.					04
35	300118 79	Pied				C.		E.		04
36	300484	Dessous		A.	B.	C.	D.	E.	F.	01
37	301541 MK	Loquet de porte					D.		F.	01
37	301541 EF	Loquet de porte		A.	B.					01
37	301541 79	Loquet de porte				C.		E.		01
38	303718 MK	Tampon de buse					D.		F.	01
38	303718 EF	Tampon de buse		A.	B.					01
38	303718 79	Tampon de buse				C.		E.		01
39	303871 EF	Buse		A.	B.	C.	D.	E.	F.	01
40	306268 EF	Arrière de foyer		A.	B.	C.	D.	E.	F.	01
41	307437 EF	Grille de face		A.	B.	C.	D.	E.	F.	01

42	309886 MK	Façade				D.		F.	01
42	309886 EF	Façade	A	B					01
42	309886 79	Façade			C.		E.		01
43	309997 MK	Porte de foyer				D.		F.	01
43	309997 EF	Porte de foyer	A	B					01
43	309997 79	Porte de foyer			C.		E.		01
44	310725 MK	Côté droit				D.		F.	01
44	310725 EF	Côté droit	A	B					01
44	310725 79	Côté droit			C.		E.		01
45	310823 MK	Côté gauche				D.		F.	01
45	310823 EF	Côté gauche	A	B					01
45	310823 79	Côté gauche			C.		E.		01
46	315608	Conduit d'air	A	B	C.	D.	E.	F.	01
47	325304 EF	Obturator	A	B	C.	D.	E.	F.	02
48	327801	Bride	A	B	C.	D.	E.	F.	01
49	327902 MK	Bavette				D.		F.	01
49	327902 EF	Bavette	A	B					01
49	327902 79	Bavette			C.		E.		01
50	352136 MK	Dessus				D.		F.	01
50	352136 EF	Dessus	A	B					01
50	352136 79	Dessus			C.		E.		01
51	182750	Tube d'alimentation veilleuse	A	B	C.	D.	E.	F.	01
52	182762	Tube prise pression	A	B	C.	D.	E.	F.	01
53	182764	Tuyau	A	B	C.	D.	E.	F.	01
54	974600 60	Support injecteur GN.	A		C.	D.			01
54	974601 60	Support injecteur GPL		B.			E.	F.	01
55	182763	Tuyau	A	B.	C.	D.	E.	F.	01
56	109723	Faux charbons. (LF 5)	A	B.	C.	D.	E.	F.	05
57	174651	Support charbon	A	B.	C.	D.	E.	F.	01
58	905917	Brûleur complet GN	A		C.	D.			01
58	905919	Brûleur complet GPL		B.			E.	F.	01
59	905916	Brûleur GN	A		C.	D.			01
59	905918	Brûleur GPL		B.			E.	F.	01
60	142436	Joint	A	B.	C.	D.	E.	F.	01

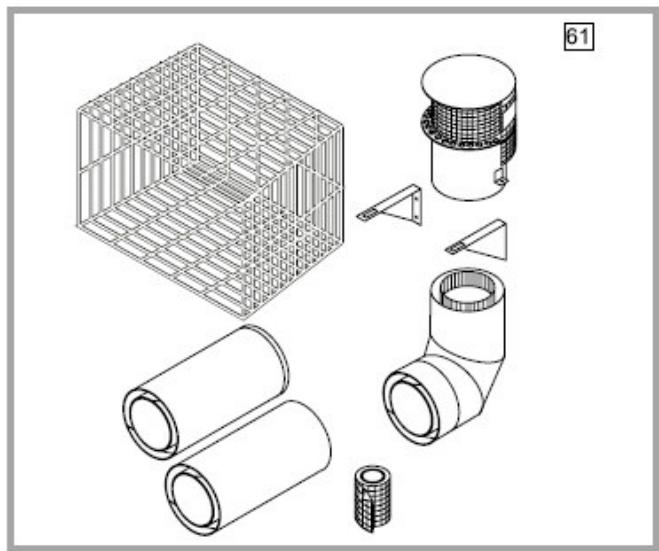

61	178067	Terminal	A	B.	C.	D.	E.	F.	01
62	109724	Faux charbons. (LF 13)	A	B.	C.	D.	E.	F.	04
63	181606	Tresse de céramique	10 x 4	A.	B.	C.	D.	E.	3,67 m
64	158230	Plaque de commande		A.	B.	C.	D.	E.	01
65	988861	Porte vitrée complète		A.	B.				01
65	988862	Porte vitrée complète				C.		E.	01
65	988864	Porte vitrée complète					D.		F.	01
66	161027	Peinture de retouche				C.		E.	01
66	161032	Peinture de retouche					D.		F.	01
67	142881	Joint		A.	B.	C.	D.	E.	04
