Type de produit	Motoculteur
Caractéristiques techniques principales	Moteur thermique, 4 temps, refroidi par air
Alimentation	Essence
Dimensions approximatives	Longueur : 150 cm, Largeur : 60 cm, Hauteur : 110 cm
Poids	75 kg
Puissance	6,5 CV
Largeur de travail	80 cm
Profondeur de travail	30 cm
Fonctions principales	Labour, désherbage, préparation du sol
Entretien et nettoyage	Vérifier l'huile moteur, nettoyer les filtres, affûter les lames
Pièces détachées et réparabilité	Disponibilité des pièces chez les revendeurs agréés
Sécurité	Port de gants et de lunettes de protection recommandé, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - MOTOCULTEUR 6500 STAUB

Comment démarrer le motoculteur STAUB 6500 ?

Pour démarrer le motoculteur STAUB 6500, assurez-vous que le réservoir est rempli de carburant, puis tirez sur le cordon de démarrage tout en maintenant le bouton de sécurité enfoncé.

Que faire si le motoculteur ne démarre pas ?

Vérifiez que le réservoir est plein et que le carburant est frais. Assurez-vous également que l'interrupteur de sécurité est en position ON et que le cordon de démarrage est en bon état.

Comment régler la profondeur de travail du motoculteur ?

La profondeur de travail peut être réglée en ajustant les roues de profondeur situées à l'arrière du motoculteur. Tournez les écrous pour abaisser ou élever les roues selon vos besoins.

Le motoculteur vibre-t-il trop pendant son utilisation ?

Des vibrations excessives peuvent être dues à des lames mal équilibrées ou à un montage incorrect des accessoires. Vérifiez que tout est bien fixé et en bon état.

Quelle est la capacité du réservoir de carburant du STAUB 6500 ?

La capacité du réservoir de carburant du motoculteur STAUB 6500 est de 3,6 litres.

Comment entretenir le motoculteur STAUB 6500 ?

Pour entretenir le motoculteur, nettoyez régulièrement le filtre à air, changez l'huile tous les 25 heures d'utilisation et vérifiez l'état des lames et des courroies.

Où trouver des pièces de rechange pour le STAUB 6500 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur STAUB local ou via le site officiel STAUB.

Quel type d'huile dois-je utiliser pour le motoculteur ?

Il est recommandé d'utiliser de l'huile moteur 10W40 pour le motoculteur STAUB 6500.

Le motoculteur fait un bruit inhabituel, que faire ?

Si vous entendez un bruit inhabituel, arrêtez immédiatement le motoculteur et vérifiez les lames et les courroies. Il peut être nécessaire de faire appel à un professionnel pour une inspection.

Questions des utilisateurs sur MOTOCULTEUR 6500 STAUB

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Comment démonter les roues du motoculteur STAUB MOTOCULTEUR 6500 ?

FAQ fréquente - 26/02/2026

Réponse Notice-Facile

Pour démonter les roues de votre motoculteur STAUB MOTOCULTEUR 6500, suivez ces étapes simples et sécurisées :

Préparation

Assurez-vous que le motoculteur est éteint et posé sur une surface plane.
Débranchez la bougie d'allumage pour éviter tout démarrage accidentel.

Soulever le motoculteur

Utilisez un cric ou un support stable pour soulever l'arrière du motoculteur afin que les roues soient suspendues.
Vérifiez la stabilité de l'appareil avant de continuer.

Retirer les roues

Localisez les boulons ou écrous qui fixent chaque roue à l'axe.
Avec une clé adaptée (clé à molette ou clé plate), dévissez les boulons dans le sens antihoraire.
Une fois les boulons retirés, tirez doucement sur la roue pour la dégager de l'axe.
Si la roue est difficile à enlever, vous pouvez tapoter légèrement avec un maillet en caoutchouc pour la libérer.

Conseils supplémentaires

Inspectez les axes et boulons pour détecter toute usure ou dommage avant de remonter les roues.
Gardez les pièces démontées dans un endroit propre et sûr pour faciliter le remontage.

Répondre (soyez le premier)

Téléchargez la notice de votre Motoculteur au format PDF gratuitement ! Retrouvez votre notice MOTOCULTEUR 6500 - STAUB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MOTOCULTEUR 6500 de la marque STAUB.

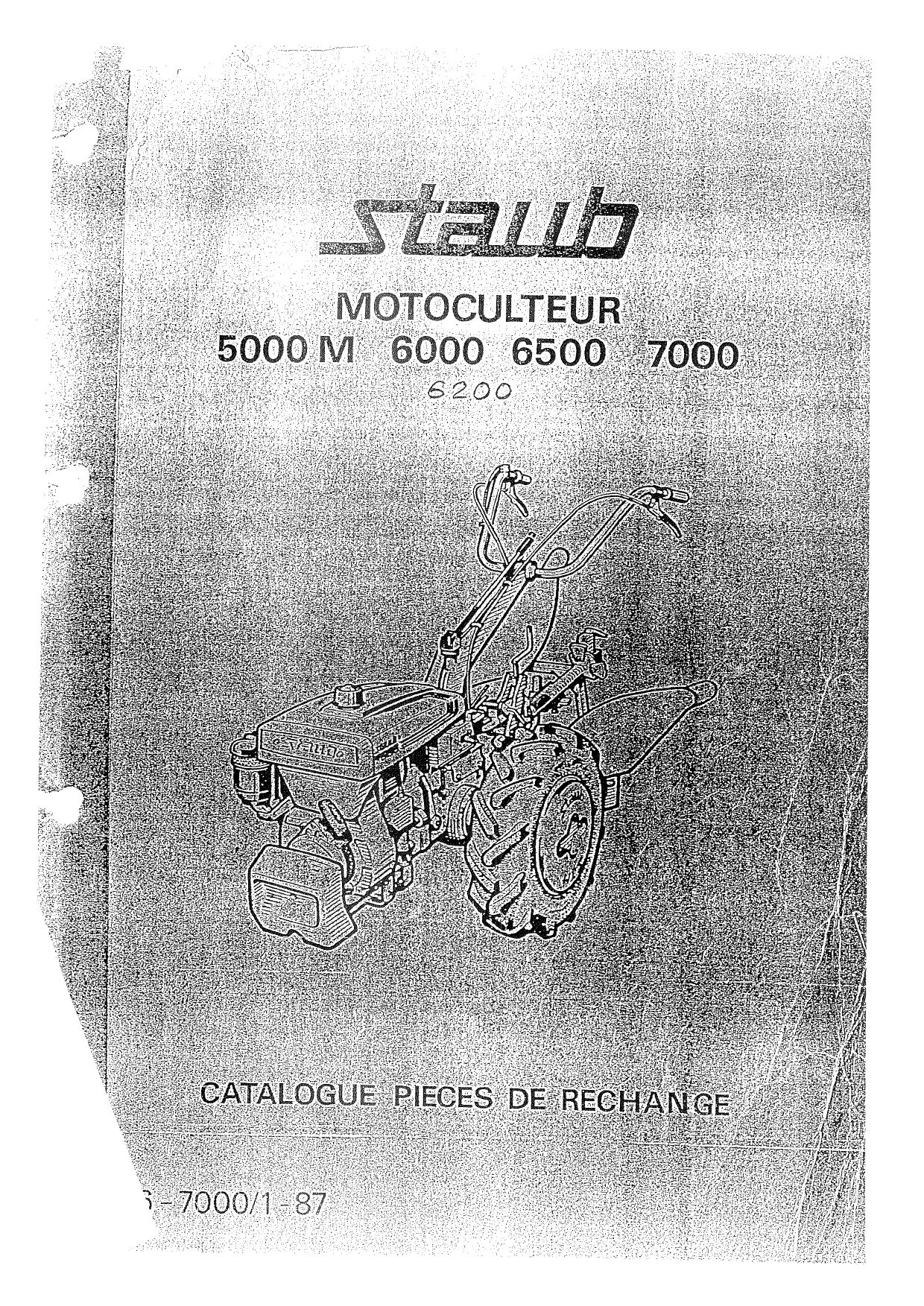

MODE D'EMPLOI MOTOCULTEUR 6500 STAUB

Repère	Référence	Quantité	Désignation	Note technique
1		1	Mateur Briggs et Stratton type 131432
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	2	Écrou H de 8/125
5	519 000 354	2	Rondelle plate de 6
6	519 000 359	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex de 5
8	519 000 991	2	Rondelle éventail de 6
9	519 000 992	2	Rondelle onduflex de 6
10	519 000 994	2	Rondelle onduflex de 8
11	519 000 995	5	Rondelle grower de 8
12	519 001 005	4	Rondelle grower de 10
13	519 000 166	6	Vis T.H. 6 x 15
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 453	2	Joint fibre	30/44
17	519 000 782	4	Vis T.H. 10 x 25
18	519 001 213	N	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle
23	519 001 901	2	Écrou borgne 6/100
24	519 001 918		Bouton d'arrêt avec écrou
25
26
27	519 001 936	1	Robinet d'essence	30/44
28	519 001 945	2	Ressort d'embrayage
29	519 001 949	1	Souplisso vendu au mètre
30	519 001 952	1	Rondelle
31	519 002 152	1	Manette de gaz
32	519 002 159	2	Garniture d'embrayage
33	519 002 437	1	Réserveir peint	30/37
34	519 002 439	1	Enjolvier
35	519 002 442	1	Contrepoids
36	519 002 444	1	Décoration complète pour 5000 M
37	519 002 444	1	Décoration pour 6000 M
38	519 002 446	1	Rondelle caoutchouc
39	519 002 447	1	Bouchon réservoir complet
40	519 002 449	4	Écrou carré
41	519 002 451	1	Support de robinet
42	519 002 468	1	Bride d'accoulement 513002458
43	519 006 003	4	Vis de fixation moteur
44	519 002 459	1	Clavette parallèle
45	519 002 460	1	Embrayage complet
46	519 006 004	1	Support de contrepoids
47	519 002 464	1	Guidon soude
48	519 002 466	1	Commande à distance
49	519 002 467	1	Vis de fixation d'embrayage
50	519 002 468	1	Calandre soudee
	519 002 469	1	Fil de masse complèt
	P A2128		Paîgue scaupte
51	519 002 470	1	Guide de gaine
52	519 006 006	1	Écrou
53	519 002 516	1	Support
54	519 002 517	2	Pince de verrouillage
55	519 002 518	2	Vis écoulée
	519 002 450	1	Nécessaire de pose pour decoration ST 61122/1 et ST 62121
	519 002 683	1	Décoration complète pour 6000
			* Les pièces du moteur ne peuvent être approvisionnées qu'après d'un agent « BRIGGS et STRATTION »
			P121 28 = paiquille sc'eun'

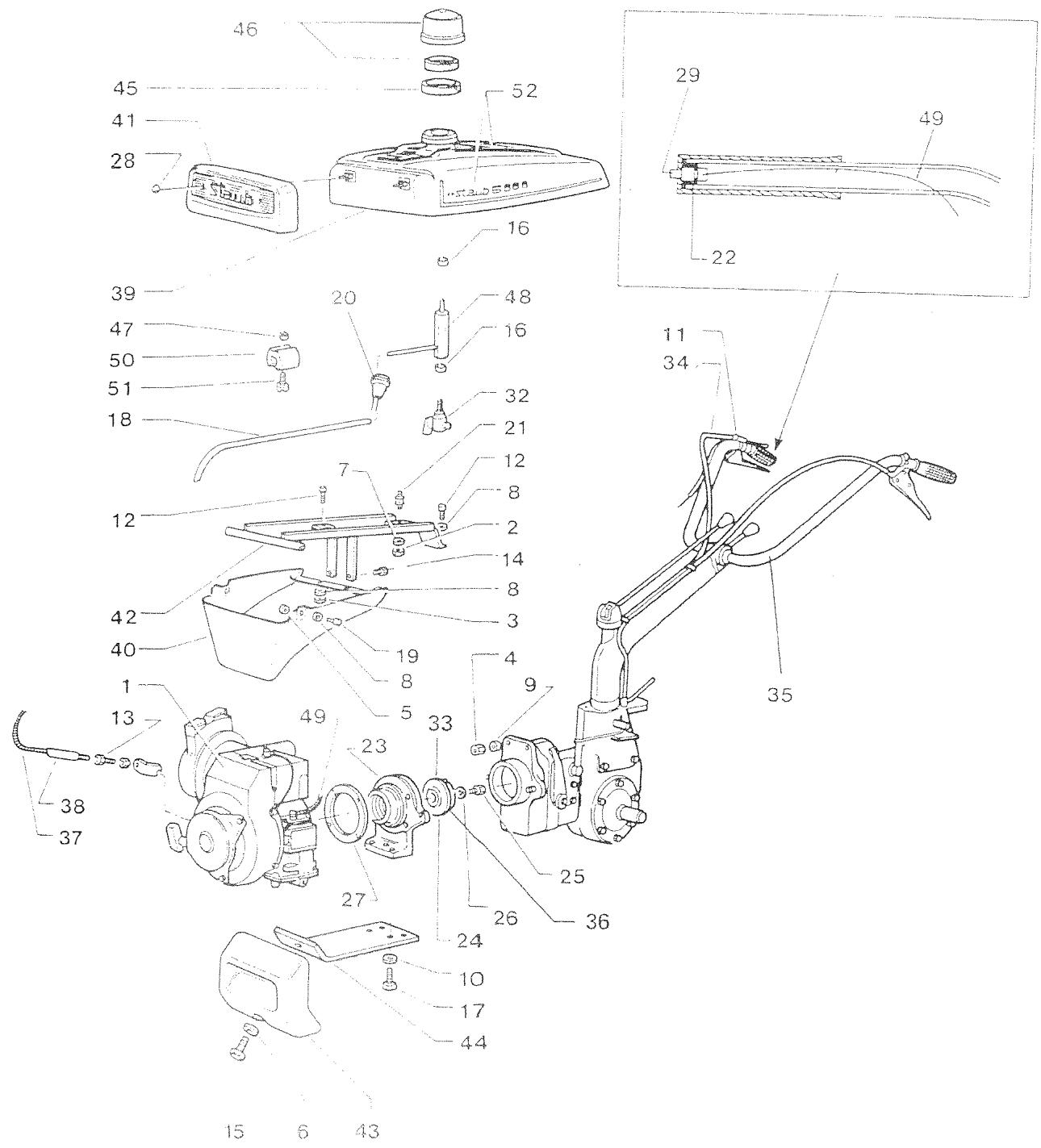

GROUPE - MOTEUR BERNARD 417

STAUB MOTOCULTEUR 6500 - GROUPE - MOTEUR BERNARD 417 - 1

GROUPE-MOTEUR BERNARD 417

Repère	Référence	Quantité	Désignation	Note technique
1	*	1	Mateur Bernard moteur type 417
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	2	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex de 5
8	519 000 992	6	Rondelle onduflex de 6
9	519 000 994	2	Rondelle onduflex de 8
10	519 001 005	4	Rondelle grower de 10
11	519 000 126	1	Manette de gaz
12	519 000 166	4	Vis T.H. 6 x 15
13	519 000 175	1	Vis T.H. de réglage
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 453	2	Joint fibre
17	519 000 782	4	Vis T.H. 10 x 25	30/44
18	519 001 213	N	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle Anjule
23	519 001 868	1	Bride d'accoupling vissé
24	519 001 869	1	Embrayage complet
25	519 001 870	1	Vis de fixation de l'embrayage
26	519 001 871	1	Rondelle grower
27	519 001 884	1	Plaque intermédiaire
28	519 001 901	2	Écrou borgne 6/100
29	519 001 918	1	Bouton d'arrêt	30/12-30/3
30
31
32	519 001 936	1	Robinet
33	519 001 945	2	Ressort
34	519 001 949	1	Souplisso vendu au mètre
35	519 001 972	1	Guidon soudé
36	519 002 159	2	Garniture d'embrayage
37	519 002 434	1	Câble gaz équipé long 1,83 m	30/4
38	519 002 435	1	Gaine de cable équipée long. 1,68 m
39	519 002 437	1	Capot réservoir peint
40	519 002 438	1	Calandre
41	519 002 439	1	Enjolivreur de réservoir
42	519 002 440	1	Support de capot réservoir
43	519 002 442	1	Contrepoids
44	519 002 443	1	Support de contrepoids	30/26
45	519 002 446	2	Rondelle caoutchouc
46	519 002 447	1	Bouchon réservoir complet	30/37
47	519 002 449	4	Écrou carré	30/37
	519 002 450	1	Nécessaire de pose pour cédération
48	519 002 451	1	Support robinet
49	519 002 456	1	Fil de masse
50	519 002 517	2	Pince de verrouillage	30/33-30/4
51	519 002 518	2	Vis épaulée
52	519 002 683	1	Jeu de décorations
			Les pieces moteur ne peuvent être approvisionnées qu'auprès d'un agent « BERNARD MOTEURS »

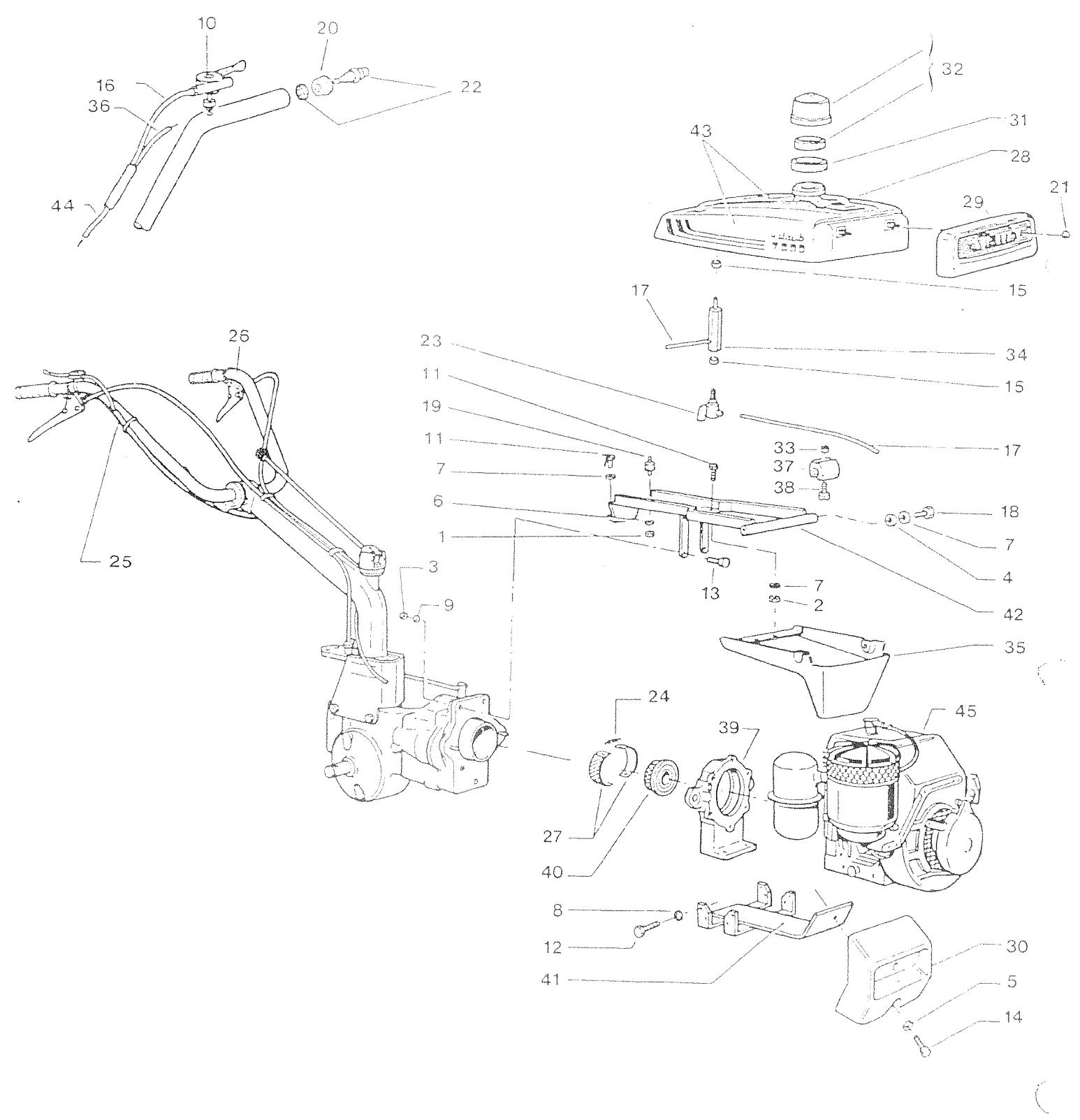

GROUPE - MOTEUR LOMBARDIN

Moteur: IH222 ou LGA225

STAUB MOTOCULTEUR 6500 - Moteur: IH222 ou LGA225 - 1

STAUB MOTOCULTEUR 6500 - Moteur: IH222 ou LGA225 - 2

STAUB MOTOCULTEUR 6500 - Moteur: IH222 ou LGA225 - 3

STAUB MOTOCULTEUR 6500 - Moteur: IH222 ou LGA225 - 4

Repère	Référence	Quantité	Désignation
		1	Moteur Lombardini
1	519 000 004	2	Écrou H de 5
2	519 000 005	2	Écrou H de 6
3	519 000 007	2	Écrou H de 8
4	519 000 344	2	Rondelle plate de 6
5	519 000 369	1	Rondelle plate de 12
6	519 000 987	2	Rondelle onduflex de 5
7	519 000 992	6	Rondelle onduflex de 6
8	519 001 005	4	Rondelle Grower de 10
9	519 000 994	2	Rondelle onduflex de 8
10	519 000 126	1	Manette de gaz
11	519 000 166	4	Vis H de 6/100 x 16
12	519 000 782	4	Vis H de 10/150 x 25
13	519 000 289	2	Vis H de 8/125 x 30
14	519 000 390	1	Vis H de 12/175 x 40
15	519 000 453	2	Joint fibre
16	519 006461	1	Cde à distance pour IH 222
17	519 001 213	1	Durit vendue au mètre
18	519 001 230	2	Vis 6/100 x 12
19	519 001 768	2	Amortisseur
20	519 001 781	1	Couvelle Anjoule
21	519 001 901	2	Écrou borgne
22	519 001 918	1	Bouton d'arrêt Voir 519 004x17
23	519 001 936	1	Robinet d'essence
24	519 001 945	2	Ressort d'embrayage
25	519 001 949	1	Souplisso vendu au mètre
26	519 001 972	1	Guidon
27	519 002 159	2	Garniture d'embrayage
28	519 006 459	1	Réserveur = S A 300 2437
29	519 002 439	1	Enjoliveur
30	519 002 442	1	Contrepoids
31	519 002 446	1	Rondelle cauchyouc
32	519 002 447	1	Bouchon de réservoir
33	519 002 449	4	Écrou carré
34	519 002 451	1	Support robinet
35	519 006 458	1	Calandre soudee
36	519 002 456	1	Fil de masse Vaxr S196133.1
37	519 002 517	2	Pince de verrouillage
38	519 002 518	2	Vis épulée
39	519 006 005	1	Bride de raccordement
40	519 002 521	1	Embrayage complièt
41	519 006 004	1	Support contrépoids
42	519 006 457	1	Support de réservoir
43	519 006 460	1	Décoration réservoir
44	519 006 463	1	Capuchon d'isolement
45	519 002 453	1	Gaine de gaz
46	519 002 454	1	Câble de gaz pour LGA 225
47	519 47 7020	1	Grille d'échépannement
48	513 000166	1	Vis du G/100 L+6
			* Les pièces moteur ne peuvent être approvisionnées qu'après d'un agent « LOMBARDINI »
			Le 1er 6200 équipé d'un moteur LGA 225 porte le N° 821401
49	513 000364	4	Rondulle plata de s
50	513 000005	4	Écrou Hode S

ADDITIF MOTOCULTEUR 6200

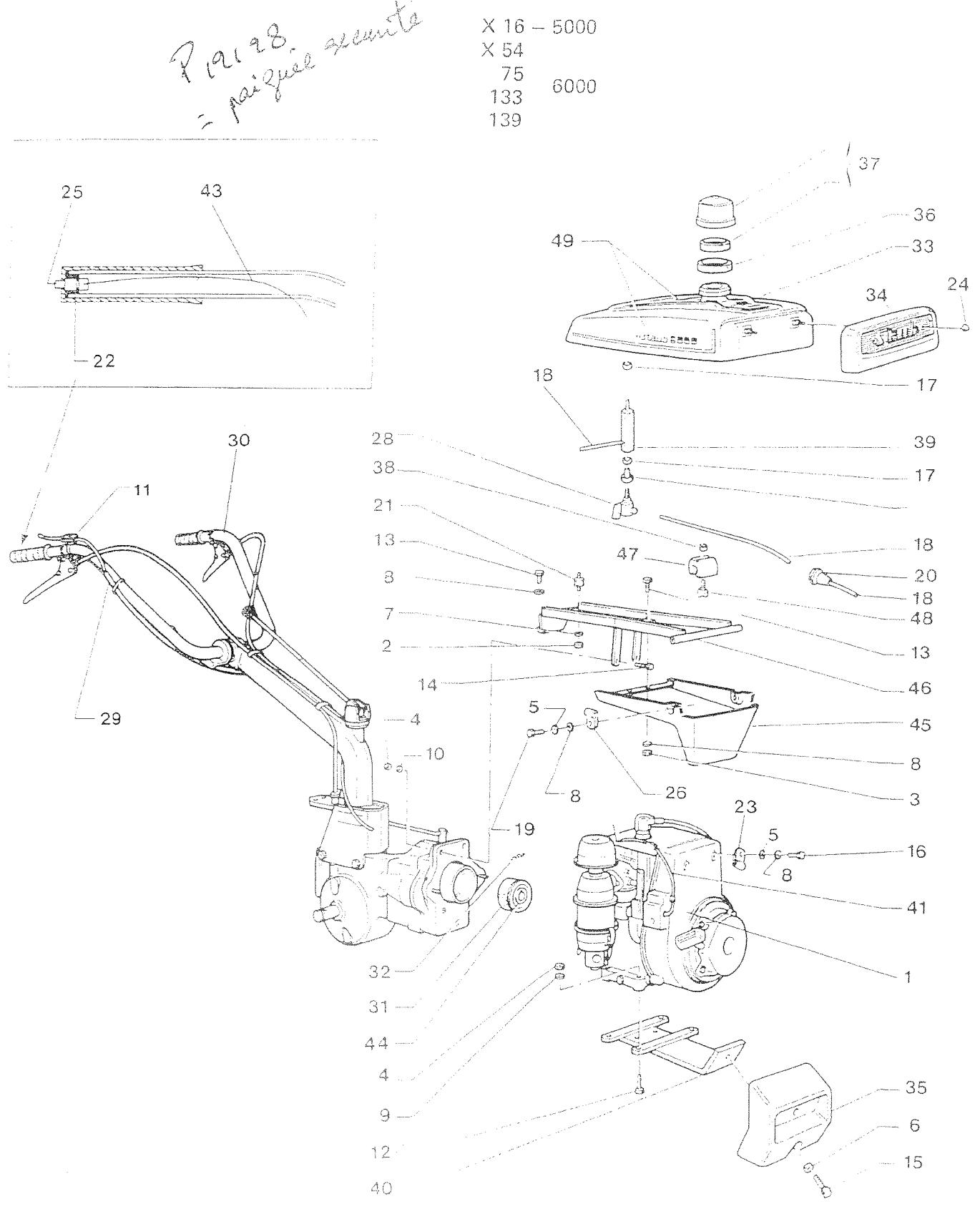

GROUPE-MOTEUR MAG 1021 SRL

STAUB MOTOCULTEUR 6500 - GROUPE-MOTEUR MAG 1021 SRL - 1
Pour consulter les éclats du moteur MAG 1021 se reporter au catalogue spécifique à ce moteur.

Repère	Référence	Quantité	Désignation	Note technique
1	MO MA 1029-133	1	Moteur « Mag » type 1021 SRL
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	6	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 980	2	Rondelle onduflex de 5
8	519 000 992	6	Rondelle onduflex de 6
9	519 000 995	4	Rondelle grower de 8
10	519 000 994	2	Rondelle onduflex de 8
11	519 000 126	1	Manette de gaz
12	519 000 164	4	Vis T.H. 8 x 40
13	519 000 166	4	Vis T.H. 6 x 15
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 421	1	Vis T.H. 6 x 10
17	519 000 453	2	Joint fibre
18	519 001 213	N	Durit vendue au mètre	30/35
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge	30/35
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle ANOVA
23	519 001 852	1	Pontet	30/35
24	519 001 901	2	Écrou borgne
25	519 001 918	1	Bouton de mise à la masse Voir S166C 4A4
26	519 002 324	1	Pontet	30/34
28	519 001 936	1	Robinet	30/44
29	519 001 949	1	Souplisso vendu au mètre
30	519 001 972	1	Guidon soudé
31	519 002 159	2	Garniture d'embrayage
32	519 002 161	2	Ressort d'embrayage
33	519 002 437	1	Capot réservoir point	30/36-30/37
34	519 002 439	1	Enjolivreur
35	519 002 442	1	Contrepoids
36	519 002 446	2	Rondelle caoutchouc
37	519 002 447	1	Bouchon réservoir complet
38	519 002 449	4	Écrou carré
39	519 002 451	1	Support robinet
40	519 002 452	1	Support contrepoids	30/34
41	519 002 453	1	Gaine équipée (comm. gaz) long. 1,66 m
42	519 002 454	1	Cable de gaz long. 1,79 m
43	519 002 455	1	Fil de mise à la masse complet	30/33
44	519 002 457	1	Embrayage complet
45	519 002 468	1	Calandre	30/37
46	519 002 515	1	Support réservoir	30/37
47	519 002 517	2	Pince de verrouillage
48	519 002 518	2	Vis épaulée	30/41
49	519 002 683	1	Jeu de décoration
	519 002 450	1	Nécessaire de pose pour décoration

GROUPE - MOTEUR LOMBARDINI IM 250

STAUB MOTOCULTEUR 6500 - GROUPE - MOTEUR LOMBARDINI IM 250 - 1

GROUPE-MOTEUR LOMBARDINI IM 250

Repère	Référence	Quantité	Désignation	Note technique
		1	Moteur Lombardini IM 250
1	519 000 004	2	Écrou H de 5
2	519 000 005	2	Écrou H de 6
3	519 000 007	2	Écrou H de 8
4	519 000 364	2	Rondelle plate de 6
5	519 000 369	1	Rondelle plate de 12
6	519 000 987	2	Rondelle onduflex de 5
7	519 000 992	6	Rondelle onduflex de 6
8	519 000 993	4	Rondelle éventail de 8
9	519 000 994	2	Rondelle onduflex de 8
10	519 000 126	1	Manette de gaz
11	519 000 166	4	Vis H de 6/100 x 16
12	519 000 168	4	Vis H de 8/125 x 20
13	519 000 289	2	Vis H de 8/125 x 30
14	519 000 390	1	Vis H de 12/175 x 40
15	519 000 453	2	Joint fibre
16	519 000 743	1	Gaine de cable
17	519 001 213	1	Durit vendue au mètre
18	519 001 230	2	Vis 6/100 x 12
19	519 001 768	2	Amortisseur
20	519 001 781	1	Coupelle Annoyé	30/52
21
22	519 001 918	1	Bouton d'arrêt voisin 519 004 17
23	519 001 936	1	Robinet d'essence	30/52
24	519 001 945	2	Ressort d'embrayage
25	519 001 949	1	Souplisso vendu au mètre
26	519 001 972	1	Guidon
27	519 002 159	2	Garniture d'embrayage
28	519 002 437	1	Réserveur
29	519 002 439	1	Enjolivreur
30	519 002 442	1	Contrepoids 32.38.03
31	519 002 446	1	Rondelle caoutchouc
32	519 002 447	1	Bouchon de réservoir
33	519 002 449	4	Écrou carré
34	519 002 451	1	Support robinet
35	519 002 468	1	Calandre soudee
36	519 002 456	1	Fil de masse voisin 519 341 563	30/52
37	519 002 517	2	Pince de verrouillage
38	519 002 518	2	Vis épaulée
39	519 006 005	1	Bride de raccordement
40	519 002 521	1	Embrayage complet
41	519 002 522	1	Support contrepoids
42	519 002 523	1	Support de réservoir
43	519 002 524	1	Décoration réservoir
44	519 002 525	1	Câble de gaz
	S196e2y5c		Necessaire clé pose pharédécoratif
			* Les pièces moteur ne peuvent être approvisionnées qu'après d'un agent « LOMBARDINI »

GROUPE-MOTEUR BERNARD 617

Rrreee eae rae eae

30582.1

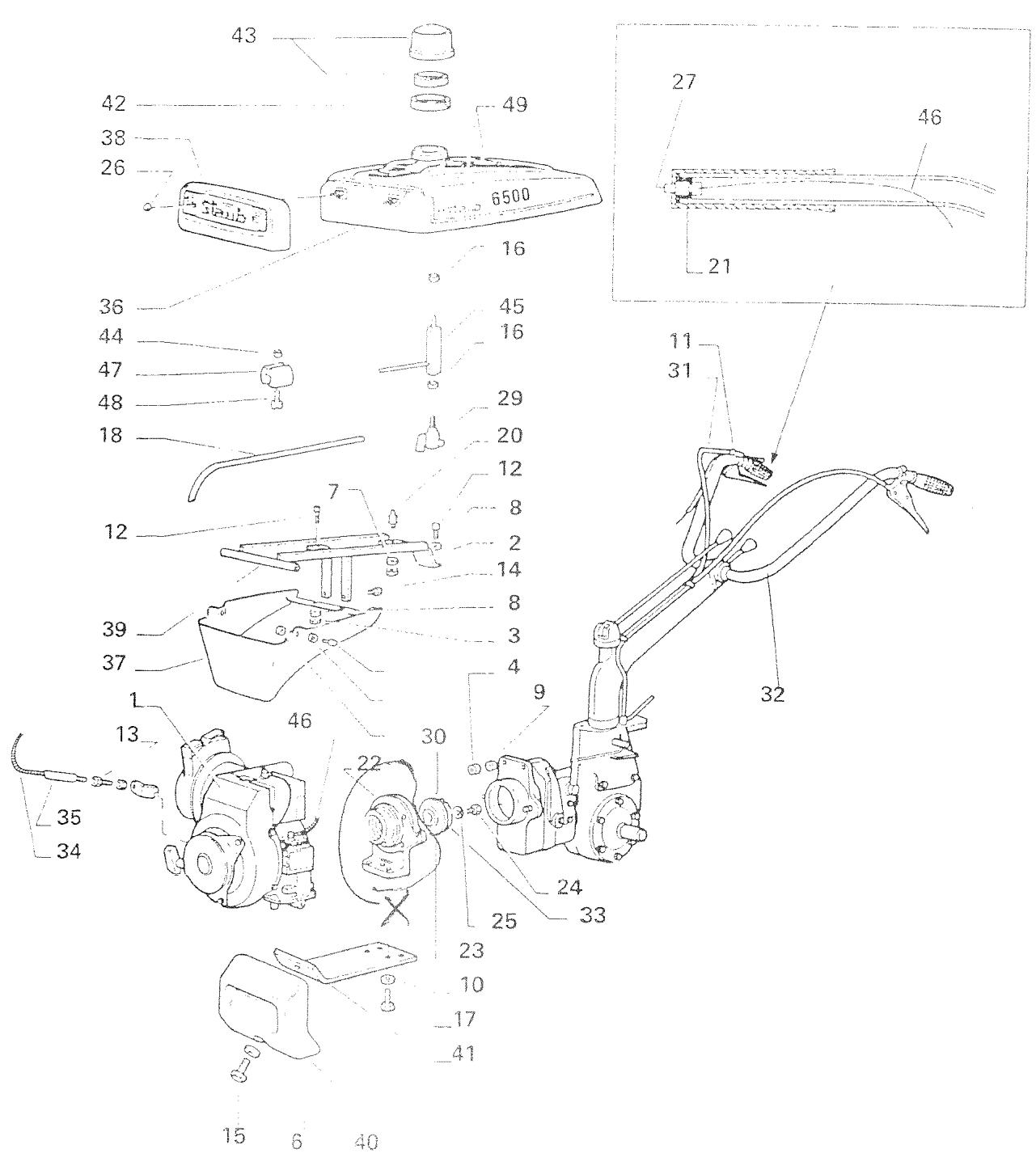

STAUB MOTOCULTEUR 6500 - GROUPE-MOTEUR BERNARD 617 - 1

GROUPE-MOTEUR BERNARD 617

Repère	Référence	Quantité	Désignation	Note technique
1		1	Moteur Bernard moteur type
2	519 000 004	2	Écrou H de 5'90
3	519 000 005	2	Écrou H de 6'100
4	519 000 007	2	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex 5
8	519 000 992	6	Rondelle onduflex 6
9	519 000 994	2	Rondelle onduflex 8
10	519 001 005	4	Rondelle grower de 10
11	519 000 126	1	Manette de gaz
12	519 000 166	4	Vis T.H. de 6 x 5
13	519 000 173	4	Vis T.H. de réglage
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. de 12 x 40
16	519 000 453	2	Joint fibre
17	519 000 782	4	Vis T.H. du 10 x 25	30/44
18	519 001 213	1	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 5 x 12
20	519 001 768	2	Amortisseur
21	519 001 781	1	Coupelle A/A/A/A
22	519 004 104	1	Bride d'accoupling
23	519 001 869	1	Embrayage complet
24	519 001 870	1	Vis de fixation de l'embrayage
25	519 001 871	1	Rondelle grower
26	519 001 901	2	Écrou borgne 6/100
27	519 001 918	1	Bouton d'arrêt Van 598 c/s 114	30/44
29	519 001 936	1	Robinet
30	519 002 161	2	Ressort pour ST 56003
31	519 001 949	1	Soupliso vendu au mètre
32	519 001 972	1	Guidon soudé
33	519 002 159	2	Garniture d'embrayage
34	519 002 434	1	Câble de gaz équipé long. 1,83 m	30/4
35	519 002 435	1	Gaine de cable équipé long. 1,68 m
36	519 002 437	1	Capot réservoir peint
37	519 002 468	1	Calandre
38	519 002 439	1	Enjolivreur de réservoir
39	519 002 523	1	Support de capot réservoir
40	519 002 442	1	Contrepoids
41	519 006 004	1	Support de contrepoids
42	519 002 446	2	Rondelle caoutchouc
43	519 002 447	1	Bouchon réservoir complet	30/37
44	519 002 449	4	Écrou carré	30/37
45	519 002 451	1	Support robinet
46	519 002 456	1	Fil de masse
47	519 002 517	2	Pince de verrouillage
48	519 002 518	2	Vis épaulée
49	519 004 154	1	Décorations 6500
	519 002 447		Nécessaire de pose pour décoration
			* Les pieces moteur ne peuvent être approvisionnées qu'auprès d'un agent « BERNARD MOTEURS »

REDUCTEUR-BOITE DE VOTESSES POUR 5000M

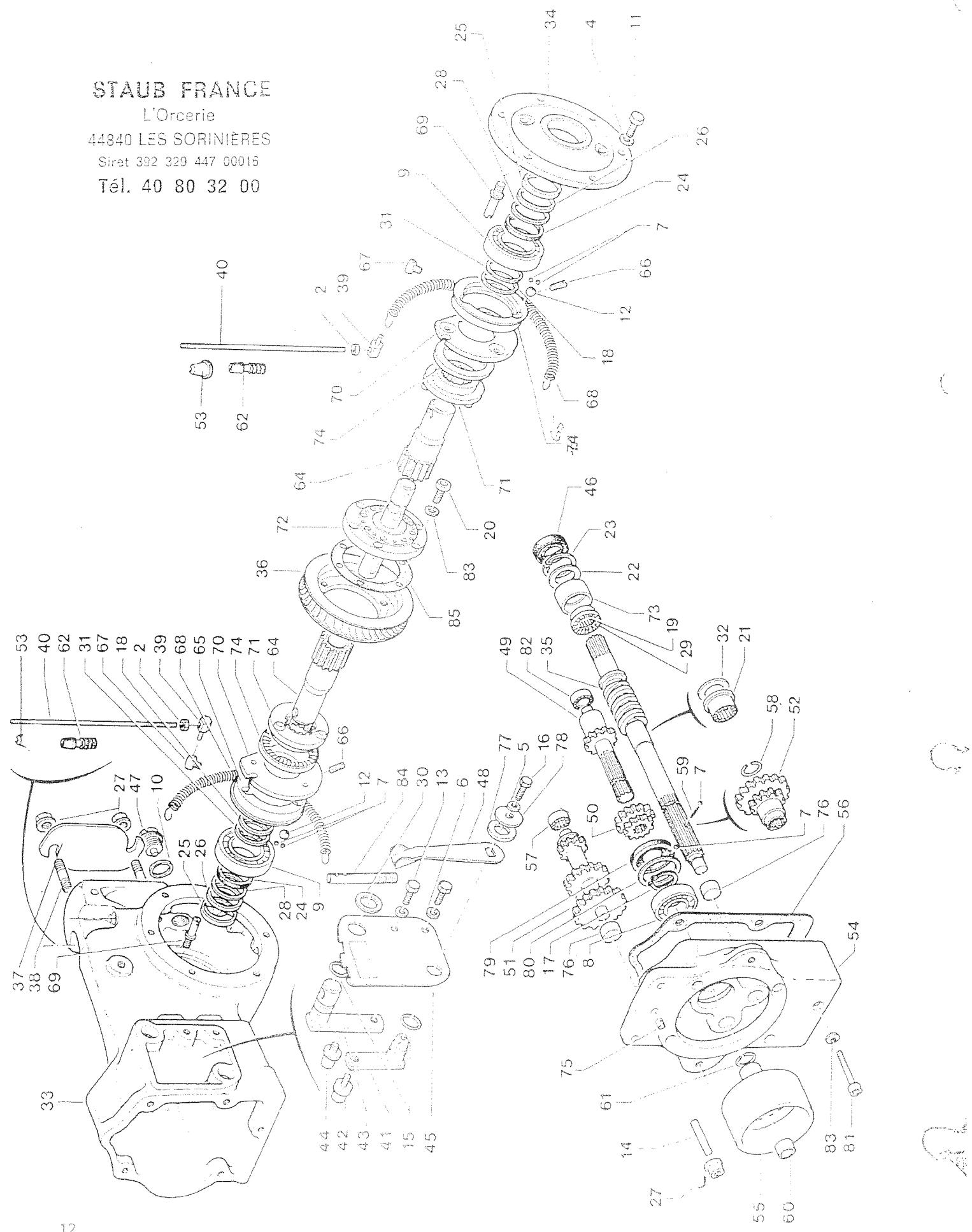

STAUB MOTOCULTEUR 6500 - REDUCTEUR-BOITE DE VOTESSES POUR 5000M - 1

REDUCTEUR-BOITE DE VITESSES POUR 5000 M

Rapère	Référence	Quantité	Désignation	Note technique
2	519 000 004	2	Écrou H 5/90
3
4	519 000 366	6	Rondelle plate de 8
5	519 000 991	1	Rondelle éventail de 6
6	519 000 993	2	Rondelle éventail de 8
7	519 000 045	14	Bille diamètre 6
8	519 002 297	1	Roulement
9	519 002 643	2	Roulement
10	519 000 050	1	Joint 20 x 46
11	519 000 168	6	Vis T.H. 8 x 20
12	519 000 215	6	Bille diamètre 12
13	519 000 355	2	Vis T.H. 8 x 16
14	519 000 640	2	Goujon 10 x 150
15	519 001 145	2	Joint torique
16	519 001 230	1	Vis T.H. 6 x 12
17	519 001 297	1	Circlips
18	519 001 356	2	Rondelle d'appui
19	519 001 549	1	Douille 5 aiguilles 20 x 26 x 12	30/16
20	519 001 939	6	Vis Chc 8/125 x 20
21	519 001 987	1	Roulement combiné	30/16
22	519 001 989	N	Rondelle de réglage / 010
22	519 001 990	N	Rondelle de réglage / 020
22	519 001 991	N	Rondelle de réglage / 050
23	519 001 993	1	Circlips
24	519 001 998	2	Bague d'étanchéité 30 x 38 x 4
25	519 001 999	2	Couvelle
26	519 002 000	2	Joint d'étanchéité
27	519 002 012	4	Écrou 5 embase 10/150
28	519 002 013	2	Rondelle
29	519 002 030	1	Butée à rouleaux 20 x 35 x 7
30	519 002 045	1	Rondelle
31	519 002 046	N	Rondelle de réglage / 010	30/16
31	519 002 047	N	Rondelle de réglage / 015
31	519 002 048	N	Rondelle de réglage / 020
31	519 002 049	N	Rondelle de réglage / 050
32	519 002 351	1	Rondelle de frotttement
33	519 002 352	1	Carter
34	519 002 353	1	Flasque
35	519 002 354	1	Vis sans fin
36	519 002 355	1	Roue tangente
37	519 002 356	1	Plaque de fermeture
38	519 002 357	2	Goujon
39	519 002 363	2	Tourbillon
40	519 002 364	2	Tringle de commande	30/13
41	519 002 370	1	Lévier de démultiplicitateur
42	519 002 371	1	Doigt de commande
43	519 002 372	1	Lévier de vitesses
44	519 002 373	1	Doigt de commande
45	519 002 374	1	Plaque de position
46	519 002 375	1	Bague d'étanchéité
47	519 002 376	1	Bouchon magnétique
48	519 002 377	1	Lévier souple
49	519 002 378	1	Pignon arbré	30/1-30/8
50	519 002 380	1	Baladeur primaire	30/1-30/8

REDUCTEUR-BOITE DE VOTESSES POUR 5000V

Repère	Référence	Quantité	Désignation	Note technique
51	519 002 382	1	Arbre intermédiaire	30/17
52	519 002 384	1	Baladeur seconde	30/1-30/8
53	519 002 386	1	Sousflat
54	519 002 387	1	Couvercle
55	519 002 388	1	Tambour d'embrayage
56	519 002 389	1	Joint papier
57	519 002 390	1	Douille à aiguilles
58	519 002 391	1	Jonc d'arrêt
59	519 002 392	1	Ressort
60	519 002 397	1	Bouchon cuvette	30/1
61	519 002 398	1	Jonc d'arrêt	30/8
62	519 002 400	2	Embout
63	519 002 401	1	Joint d'étanchéité torique
64	519 002 405	2	Arbre de sortie
65	519 002 406	2	Bague d'entrainment	30/3
66	519 002 407	2	Vis sans tête
67	519 002 408	4	Vis
68	519 002 409	4	Ressort
69	519 002 411	4	Vis sans tête
70	519 002 413	2	Came
71	519 002 414	2	Clabot
72	519 002 415	1	Arbre roue tangente	30/16
73	519 002 416	1	Bague
74	519 002 417	2	Butée à aiguilles
75	519 002 419	1	Goupille diamètre 6 x 12
76	519 002 420	2	Roulement à aiguilles
77	519 002 423	1	Rondelle plate 16,5 x 30 x 0,3
78	519 002 424	1	Rondelle plate 65 x 30 x 3
79	519 002 425	1	Bague d'étanchéité
80	519 002 426	1	Rondelle d'entretoise	30/8
81	519 002 427	5	Vis BTR diamètre 8 x 50
82	519 002 428	1	Douille à aiguilles
83	519 002 429	11	Rondelle élastique
84	519 002 431	1	Levier de commande	30/22
85	519 002 366	N	Rondelle de réglage
86	519 002 367	N	Rondelle de réglage 0/15
85	519 002 368	N	Rondelle de réglage 0/20
85	519 002 369	N	Rondelle de réglage 0/50
86	Suillus	1	Gebus Fixe (Socdo S/700E AM)

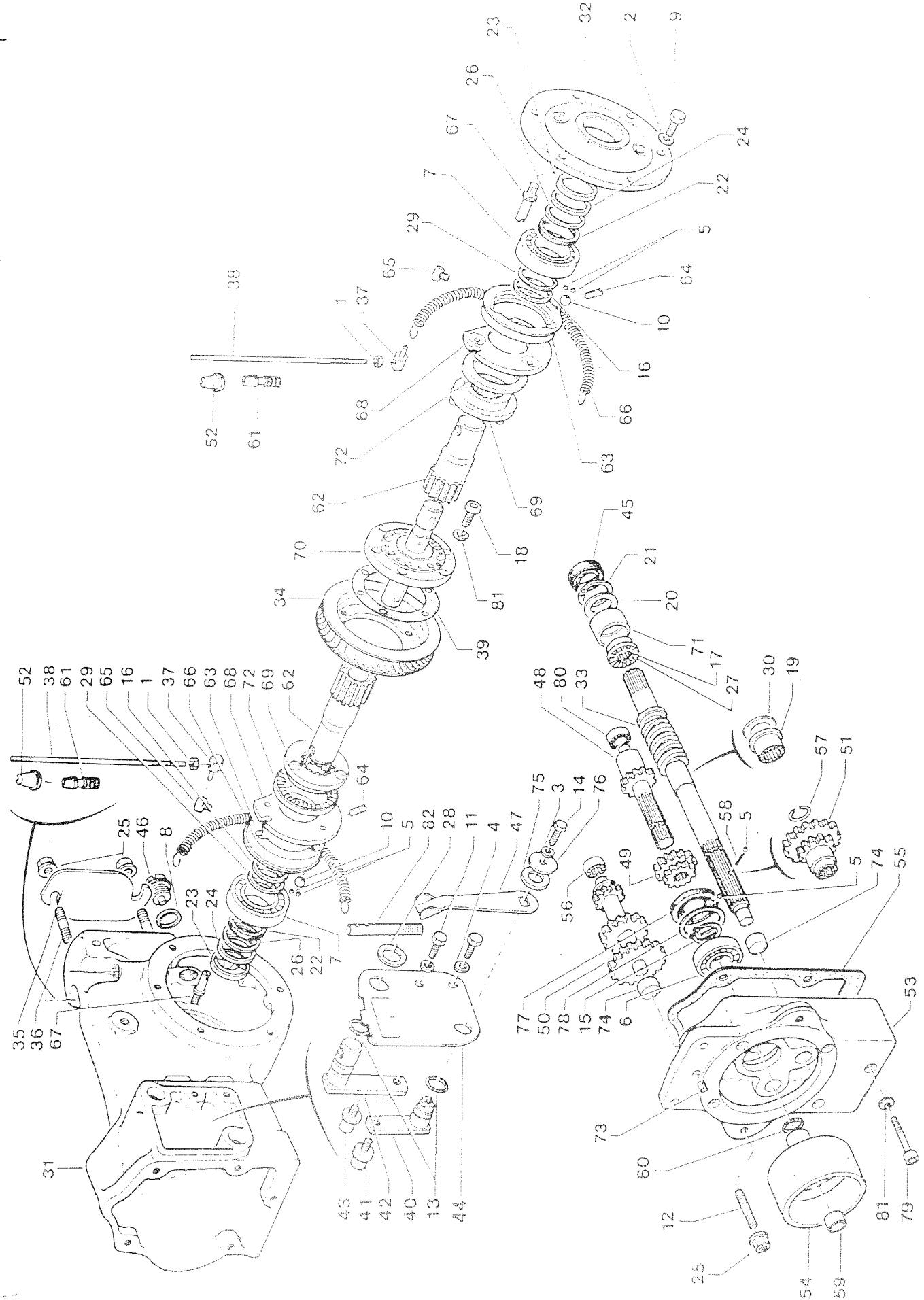

STAUB MOTOCULTEUR 6500 - REDUCTEUR-BOITE DE VOTESSES POUR 5000V - 1

REDUCTEUR-BOITE DE VITESSES POUR

6000

6500

7000

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 004	2	Écrou 5/90
2	519 000 366	6	Rondelle plate de 8
3	519 000 991	1	Rondelle éventail de 6
4	519 000 993	2	Rondelle éventail de 8·
5	519 000 045	14	Bille diamètre 6
6	519 002 297	1	Roulement à billes 25 x 47 x 12
7	519 002 643	2	Roulement 30 x 62 x 16
8	519 000 050	1	Joint de bouchon de vidange 20 x 46 x 2
9	519 000 168	6	Vis T.H. 8 x 20
10	519 000 215	6	Bille diamètre 12
11	519 000 355	2	Vis T.H. 8 x 16
12	519 000 640	2	Goujon 10 x 150
13	519 001 145	2	Joint torique RN 12
14	519 001 230	1	Vis 6 x 12
15	519 001 297	1	Circlips
16	519 001 356	2	Rondelle d'appui
17	519 001 549	1	Douille à aiguilles 20 x 26 x 12
18	519 001 939	6	Vis Chc 8/125 x 20	30/16
19	519 001 987	1	Roulement combiné
20	519 001 989	N	Rondelle de réglage / 010	30/16
20	519 001 990	N	Rondelle de réglage / 020
20	519 001 991	N	Rondelle de réglage / 050
21	519 001 993	1	Circlips
22	519 001 998	2	Bague d'étanchéité
23	519 001 999	2	Coupelle de protection
24	519 002 000	2	Joint d'étanchéité
25	519 002 012	4	Écrou à embase
26	519 002 013	2	Rondelle déflectrice
27	519 002 030	1	Butée à rouleaux 20 x 35 x 7
28	519 002 045	1	Rondelle
29	519 002 046	N	Rondelle de réglage / 010	30/16
29	519 002 047	N	Rondelle de réglage / 015
29	519 002 048	N	Rondelle de réglage / 020
29	519 002 049	N	Rondelle de réglage / 050
30	519 002 351	1	Rondelle de frottement
31	519 002 352	1	Carter
32	519 002 353	1	Flasque
33	519 002 354	1	Vis sans fin
34	519 002 355	1	Roue tangente
35	519 002 356	1	Plaque de fermeture
36	519 002 357	2	Goujon
37	519 002 363	2	Tourillon
38	519 002 364	2	Tringle de commande
39	519 002 366	N	Rondelle de réglage / 010	30/13
39	519 002 367	N	Rondelle de réglage / 015
39	519 002 368	N	Rondelle de réglage / 020
39	519 002 369	N	Rondelle de réglage / 050
40	519 002 370	1	Levier de démultiplicitateur
41	519 002 371	1	Doigt de commande
42	519 002 372	1	Levier de vitesses
43	519 002 373	1	Doigt de commande
44	519 002 374	1	Plaque de position
45	519 002 375	1	Bague d'étanchéité
46	519 002 376	1	Bouchon magnétique
47	519 002 377	1	Levier souple

REDUCTEUR-BOITE DE VITESSES POUR 6000

7000

Repère	Référence	Quantité	Désignation	Note technique
48	519 002 379	1	Pignon arbré 13 deuhs.
49	519 002 381	1	Baladeur primaire 13 deuhs.
50	519 002 383	1	Arbre intermédiaire 13 DIB
51	519 002 385	1	Baladeur secondaire 13 DIB
52	519 002 386	2	Soufflet
53	519 002 387	1	Couvercle
54	519 002 388	1	Tambour d'embrayage	30/1-30/8
55	519 002 389	1	Joint papier
56	519 002 390	1	Douillie à aiguilles
57	519 002 391	1	Jonc d'arrêt	30/1
58	519 002 392	1	Ressort	30/8
59	519 002 397	1	Bouchon cuvette
60	519 002 398	1	Jonc d'arrêt
61	519 002 400	2	Emboute
62	519 002 405	2	Arbre de sortie
63	519 002 406	2	Bague d'entrainment	30/3
64	519 002 407	2	Vis sans tête
65	519 002 408	4	Vis
66	519 002 409	4	Ressort
67	519 002 411	4	Vis sans tête à collerette	30/3
68	519 002 413	2	Came
69	519 002 414	2	Clabot
70	519 002 415	1	Arbre roue tangente
71	519 002 416	1	Bague palier	30/16
72	519 002 417	2	Butée à aiguilles
73	519 002 419	1	Goupille diamètre 6 x 12
74	519 002 420	2	Roulement à aiguilles
75	519 002 423	1	Rondelle plate 16,5 x 30 x 0,3
76	519 002 424	1	Rondelle 6,5 x 30 x 3
77	519 002 425	1	Bague d'étanchéité
78	519 002 426	1	Rondelle d'entretouise	30/8
79	519 002 427	5	Vis BTR diamètre 8 x 50
80	519 002 428	1	Douilles à aiguilles
81	519 002 429	11	Rondelle élastique
82	519 002 431	1	Levier de commande	30/22-30/23

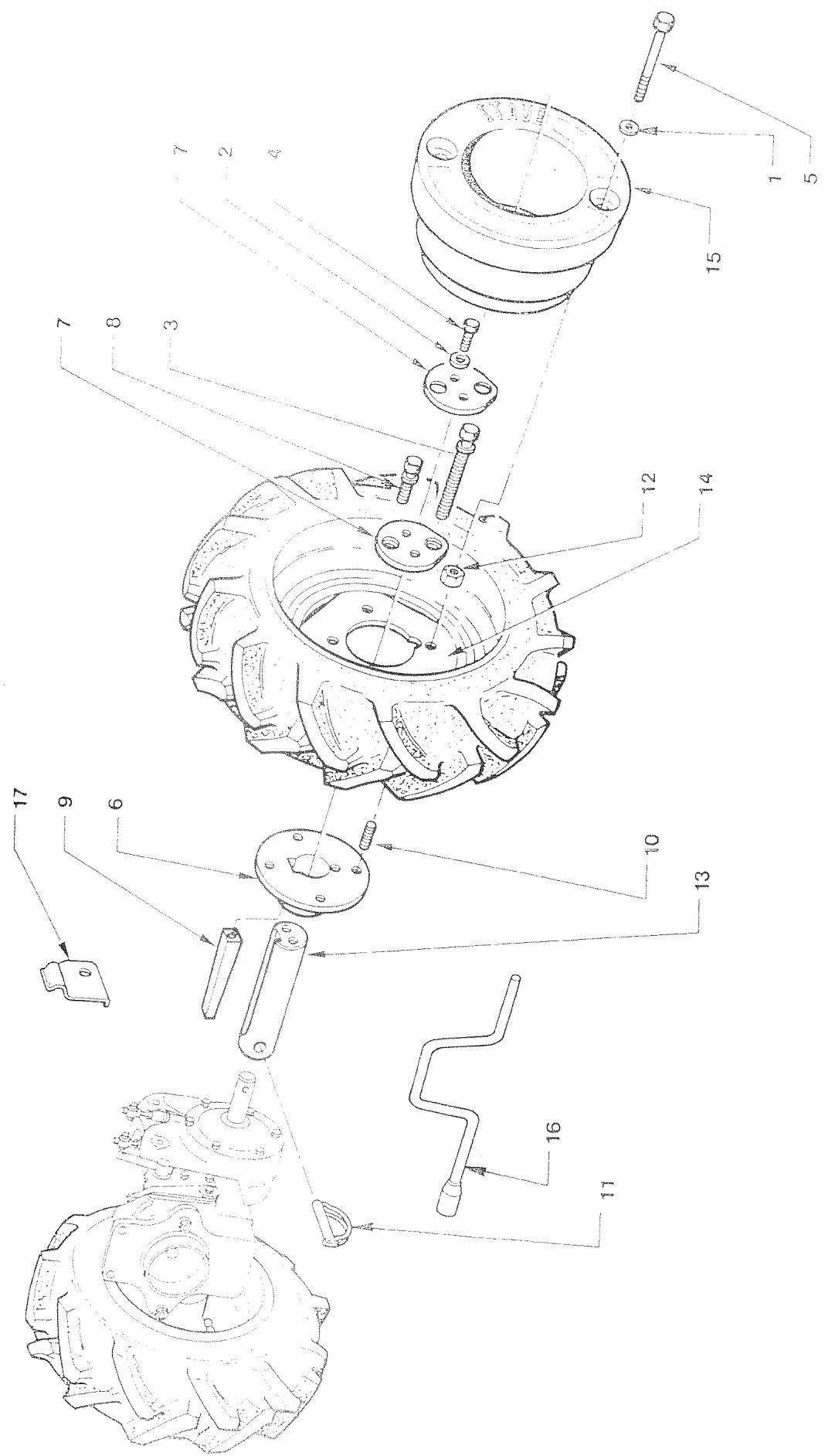

ROUES 5.0-10 POUR 6000

STAUB MOTOCULTEUR 6500 - ROUES 5.0-10 POUR 6000 - 1

ROU85 5.0-10 POUR 6000

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 369	4	Rondelle plate de 12
2	519 000 394	4	Rondelle onduflex de 8
3	519 000 021	2	Vis de réglage
4	519 000 155	4	Vis T.H. 8 x 30
5	519 000 990	4	Vis T.H. 12 x 70
6	519 001 689	2	Moyeu de roue
7	519 001 690	4	Collet de réglage
8	519 001 691	2	Vis
9	519 001 693	2	Clavette
10	519 001 854	8	Goujon
11	519 002 675	2	Goupille clips
12	519 002 528	8	Ecrou de masse
13	519 002 529	2	Rallonge d'arbre de rouc
14	519 002 530	2	Jante tôle roue 5.0.10
15	519 004 022	2	Masse de roue
16	519 002 531	1	Vilebreguin
17	519 002 532	1	Support de vilebreguin
		2	** Chambre à air avec valve A.E.S
		2	** Enveloppe 5.0.10 profil
			** Non fourni par STAUB en pieces de rechange, mais seulement par les manufacturiers.
			Attraction: New wave wontage a panéin du B200 N° 046 1856 et du faecq P° 047 1489, voir mot technique 30/54

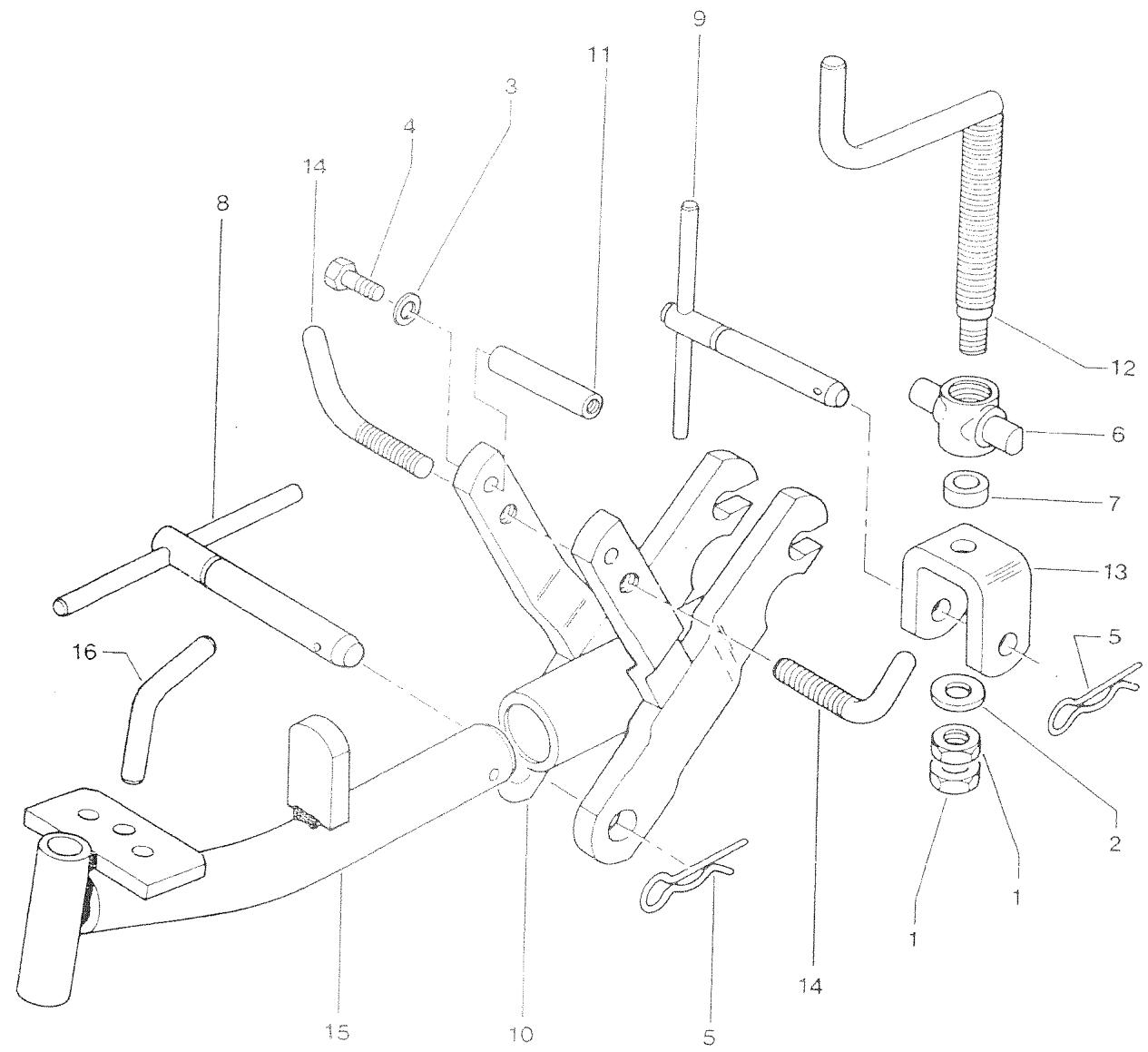

A T E L A G E

STAUB MOTOCULTEUR 6500 - A T E L A G E - 1

A

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 049	2	Écrou H 50 de 12/175
2	519 000 369	1	Rondelle plate de 12
3	519 000 994	2	Rondelle anduflex de 8
4	519 000 168	2	Vis T.H. 8 x 20
5	519 000 395	2	Épingle de sûreté
6	519 000 968	1	Écrou de terrage
7	519 000 970	1	Bague de vis
8	519 000 971	1	Broche montée
9	519 000 972	1	Broche montée
10	519 001 769	1	Porte-autils
11	519 001 770	1	Entretoise
12	519 001 771	1	Vis de terrage
13	519 001 772	1	Chape
14	519 002 067	2	Manette
15	519 002 512	1	Age
16	519 002 514	1	Broche

Sommaire Cliquez un titre pour y accéder

GROUPE - MOTEUR BERNARD 417
GROUPE - MOTEUR LOMBARDIN
Moteur: IH222 ou LGA225
ADDITIF MOTOCULTEUR 6200
GROUPE-MOTEUR MAG 1021 SRL
GROUPE - MOTEUR LOMBARDINI IM 250
GROUPE-MOTEUR LOMBARDINI IM 250
GROUPE-MOTEUR BERNARD 617
REDUCTEUR-BOITE DE VOTESSES POUR 5000M
REDUCTEUR-BOITE DE VITESSES POUR 5000 M
REDUCTEUR-BOITE DE VOTESSES POUR 5000V
REDUCTEUR-BOITE DE VITESSES POUR
REDUCTEUR-BOITE DE VITESSES POUR 6000
ROUES 5.0-10 POUR 6000
A T E L A G E
A

Assistant notice

En attente de votre message

Informations produit

Marque : STAUB

Modèle : MOTOCULTEUR 6500

Catégorie : Motoculteur
