TV-IP501P - Caméra de surveillance TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Caméra IP de surveillance
Résolution vidéo	1,3 MP (1280 x 1024)
Vision nocturne	LED infrarouges jusqu'à 15 mètres
Angle de vue	H: 60°, V: 45°
Connectivité	Ethernet 10/100 Mbps, Wi-Fi (802.11b/g/n)
Alimentation électrique	Adaptateur secteur 5V DC
Dimensions approximatives	100 x 100 x 100 mm
Poids	300 g
Compatibilités	Compatible avec Windows, macOS, et systèmes basés sur Linux
Fonctions principales	Détection de mouvement, enregistrement vidéo, audio bidirectionnel
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour les réparations
Sécurité	Chiffrement WPA/WPA2, mot de passe protégé
Informations générales	Installation facile via l'application mobile, garantie de 2 ans

FOIRE AUX QUESTIONS - TV-IP501P TRENDNET

Comment réinitialiser le TRENDNET TV-IP501P aux paramètres d'usine ?

Pour réinitialiser le TRENDNET TV-IP501P, localisez le bouton de réinitialisation à l'arrière de la caméra. Appuyez sur ce bouton et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi la caméra ne se connecte-t-elle pas au réseau Wi-Fi ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct et que la caméra est à portée du routeur. Assurez-vous également que le réseau n'utilise pas de filtrage MAC ou de sécurité incompatible.

Comment puis-je configurer la caméra pour l'accès à distance ?

Pour configurer l'accès à distance, ouvrez l'application ou le logiciel fourni, entrez l'adresse IP de la caméra et suivez les instructions de configuration pour activer le service DDNS ou le port forwarding sur votre routeur.

La qualité de l'image est mauvaise, que faire ?

Assurez-vous que l'objectif de la caméra est propre et que la caméra est placée dans un endroit approprié pour la lumière. Vérifiez également les paramètres de résolution dans l'interface de configuration.

Comment mettre à jour le firmware de la caméra ?

Visitez le site web de TRENDNET pour télécharger la dernière version du firmware. Connectez-vous à l'interface de la caméra, accédez à la section 'Mise à jour du firmware' et suivez les instructions pour télécharger le fichier.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'alimentation de la caméra est correctement branchée et que la prise fonctionne. Essayez d'utiliser un autre adaptateur secteur compatible si nécessaire.

Comment configurer les alertes de détection de mouvement ?

Accédez aux paramètres de détection de mouvement dans l'interface de configuration de la caméra. Activez la détection de mouvement et configurez les zones, la sensibilité et les notifications selon vos préférences.

Puis-je utiliser la caméra à l'extérieur ?

Le TRENDNET TV-IP501P est conçu pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de la placer dans un endroit protégé des intempéries.

MODE D'EMPLOI TV-IP501P TRENDNET

Contenu de l'emballage

• TV-IP501P/TV-IP501W
• CD-ROM (guide de l'utilisateur et utiliser)
• Guide d'installation rapide en plusieurs langues Cable Ethernet de Cat. 5 (3m/9.8ft.) Adaptateur secteur (5V, 2.5A) Kit de fixation de la caméra

Configuration du système

• Un adaptateur Ethernet 10/100Mbps
• Lecteur de CD-ROM
• Microprocesseur: 2GHz ou supérieur
• Mémoire: 256MB RAM ou supérieur / 512MB RAM ou supérieur (Windows Vista)
• Windows XP/Vista
• Résolution VGA: 800 x 600 ou supérieure
• Navigateur Internet: Internet Explorer (6.0 ou ultérieur)
• Routeur ou point d'accès sans fil (TV-IP501W)
• Un serveur DHCP disponible - les routeurs disposent normalement d'un serveur DHCP intégré
• Un Switch Power over Ethernet (PoE) (p. ex. TPE-80WS) (non fourni) (TV-IP501P uniqueness)
• Un injecteur (par. ex. TPE-111Gl) (non fourni) (TV-IP501P uniquement)

Remarque:

1. Il est recommandé de configurer la Caméra IP depuis un ordinateur câblé.

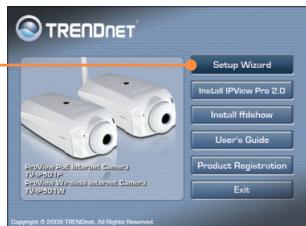

2. Si vous désirez utiliser le logiciel IPViewPro 2.0, veuilles z'installer en cliquant sur Install IPView Pro 2.0 dans la fenêtre Autorun et consultez le Guide de l'utilisateur sur CD pour plus d'informations.
3. Insérez le CD-ROM dans votre lecteur de CD-ROM

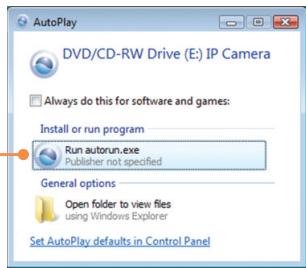

4. Cliquez sur Run autorun.exe (Windows Vista uniquement)

1. Suivez les instructions de l'Assistant d'installation.

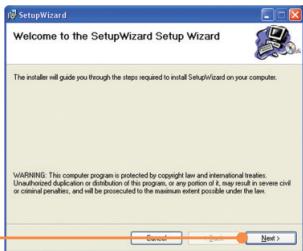

1. Cliquez ensuite sur Next (Suivant). Et suivez les instructions de Setup Wizard (assistant d'installation).

1. Cliquez sur Close (Fermer).

SetupWizard

1. Double-cliquez sur l'icône SetupWizard (assistant d'installation) de votre bureau.
2. Branchez un câble réseau RJ-45 entre le Switch/Routeur et le port Ethernet de la caméra IP.
3. Branchez le transformateur AC à la camera IP et ensuite à une prise de courant.
4. Cliquez sur Next (Suivant).

1. Sélectionnez la caméra IP et cliquez sur Next (Suivant).

1. Saisissez votre ID et votre mot de passe. Cliquez ensuite sur Next (Suivant). Par défaut: ID: admin Mot de passe: admin

1. Configurez le nom, l'heure et la camera et cliquez sur Next (Suivant).

1. Si vous désirez modifier le mot de passe administrateur, cliquez sur Change Password (Modifier le mot de passe), saisissez un nouveau mot de passe, retapez-le et cliquez sur Next (Suivant).

1. Sélectionnez DHCP et cliquez sur Next (Suivant).

Remarque: S'il s'agit de la TV-IP501P, continuez avec l'objet 17. S'il s'agit de la TV-IP501W, passez à l'objet 15.

1. Cliquez sur I want to use wireless for the camera (je veux utiliser le mode sans fil pour la caméra) et cliquez sur Next (Suivant).

1. Sélectionnez votre réseau sans fil dans le menu déroulant. Les paramètres sans fil corrects seront automatiquement configurés. Si le cryptage est activé, veuillez saisir votre Clé de cryptage. Et cliquez sur Next (Suivant).

1. Cliquez sur Next (Suivant).

1. Veuillez attendre que les paramètres de votre caméra soient enregistrés.

Remarque: S'il s'agit de la TV-IP501P, continuez avec l'objet 22. S'il s'agit de la TV-IP501W, passez à l'objet 19.

1. Sélectionnez By Using Wireless (Utilisation sans fil) et cliquez sur Next (Suivant).

1. Déconnectez le cable RJ-45. Attendez une minute et cliquez sur Next (Suivant).

Remarque : The TV-IP501W ne fonctionnera sans fil que lorsque vous aurez débranché le cable Ethernet à l'arrière de la caméra.

1. Veuillez attendre une minute tandis que le TV-IP501W se connecte à votre routeur ou à votre point d'accès sans fil.

1. Cliquez sur l'URL suivante ou sur le lien pour ouvrir la configuration du navigateur.

1. Saisissez l'ID de l'administrateur et le mot de passe et cliquez sur OK.

Par défaut :

ID admin : admin

Mot de passe : admin

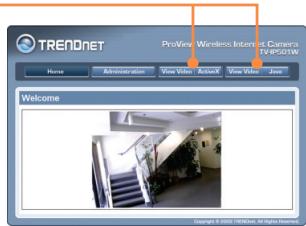

1. Cliquez sur View Video | ActiveX

(Voir vidéo | Active X) ou sur View

Video | Java (Voir video | Java).

1. Si vous avez cliqué sur View

Active X, faites un clic droit sur

la barre d'information d'Internet

Explorer et sélectionnez Install

1. Cliquez sur Install (Installer).

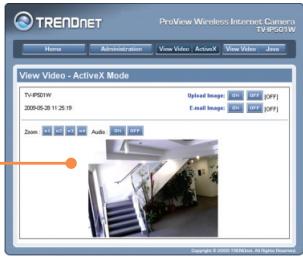

1. Une vente en direct apparaitra alors.

L'installation est maintenant complète.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TV-IP501P/TV-IP501W veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de Trendnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur:

www.trendnet.com/register

Nous vous remercions d'avoir acheté Trendnet

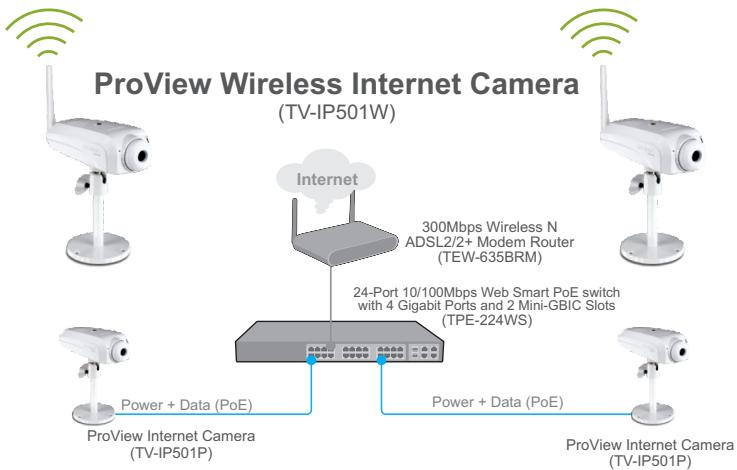

Utilisation du TV-IP501P avec un switch poe

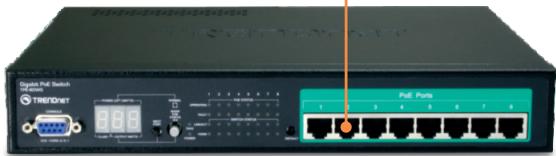

1. Branchez un câble RJ-45 entre le switch Power Over Ethernet (p. ex. le TPE-80WS) et le port LAN du serveur deamera Internet.

1. Vérifiez que les voyants lumineux sont allumés. Veuillez consulter l'étape 4 de la partie Installation du matériel.

Utilisation du tv-ip501p avec un injecteur (tpe-111gi)

1. Connectez le Cordon d'alimentation à l'Injecteur. Branchez-le ensuite à une prise de courant.

1. Branchez un câble CAT-5e/6 entre le switch et le port DATA IN du TPE-111GI.

1. Branchez un cable CAT-5e/6 entre le TV-IP501P et le port DATA OUT du TPE-111GI.

1. Vérifiez que les voyants sont bien allumés.
