NYGK-G1500E12 - Radiateur électrique CARRERA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique
Marque	CARRERA
Modèle	NYGK-G1500E12
Puissance	1500 W
Nombre d'éléments chauffants	12
Matériau du corps	Aluminium
Matériau des joues	ABS
Alimentation	230 V ~ 50 Hz
Classe électrique	I (raccordement à la terre obligatoire)
Indice de protection	IP20
Dimensions (H x L x P)	61.5 x 104.5 x 8 cm
Poids	19.7 kg
Écartement au mur	3 cm
Plage de réglage de température	5 °C à 35 °C (par pas de 0.5 °C)
Précision de température	0.1 °C
Modes de chauffe	Confort, Économique, Hors-gel
Programmateur	7 jours, 24 tranches horaires
Affichage	Digital avec rétro-éclairage bleu temporisé
Thermostat	Électronique haute précision
Sécurité	Disjoncteur thermique auto-réarmable, interrupteur secteur
Fixation	Murale (crochets et équerre fournis)
Garantie	1 an contre vices de fabrication
Normes	CE, NF EN 60335-1, NF EN 60335-2-30

FOIRE AUX QUESTIONS - NYGK-G1500E12 CARRERA

Que faire si le clavier ne répond pas ?

Le clavier est peut-être verrouillé. Appuyez simultanément sur les touches + et - pendant 3 secondes pour déverrouiller.

Pourquoi l'afficheur reste éteint ?

Vérifiez que l'interrupteur à l'arrière de l'appareil est sur la position I et que les disjoncteurs de l'installation sont enclenchés.

Le radiateur ne chauffe pas, que faire ?

Appuyez sur la touche Marche-Arrêt, sélectionnez le mode Confort et augmentez la température de consigne.

Le radiateur chauffe en permanence, que vérifier ?

Vérifiez que l'appareil n'est pas exposé à un courant d'air. Diminuez le réglage de température.

La programmation ne fonctionne pas, comment la réactiver ?

Appuyez sur la touche PROG pour sélectionner le mode programmation. Pour réactiver votre programme personnalisé, appuyez 3 secondes sur PROG puis 10 fois brièvement sur PROG.

L'éclairage de l'afficheur s'éteint, est-ce normal ?

Oui, l'éclairage s'éteint automatiquement après quelques secondes sans action sur le clavier. Il se rallume dès que vous appuyez sur une touche.

Que signifie l'affichage 'OPEN' ou 'CLOSE' ?

Cela indique que la sonde de température est défectueuse ou débranchée. Contactez un technicien qualifié.

Comment nettoyer l'appareil ?

Débranchez l'appareil et nettoyez-le avec un chiffon légèrement humidifié. N'utilisez pas de solvants chimiques.

À quelle hauteur installer le radiateur ?

Il doit être fixé au mur à 20 cm du sol, avec un espace libre autour pour la circulation de l'air.

L'appareil peut-il être utilisé dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé dans une pièce humide comme une salle de bain ni à l'extérieur.

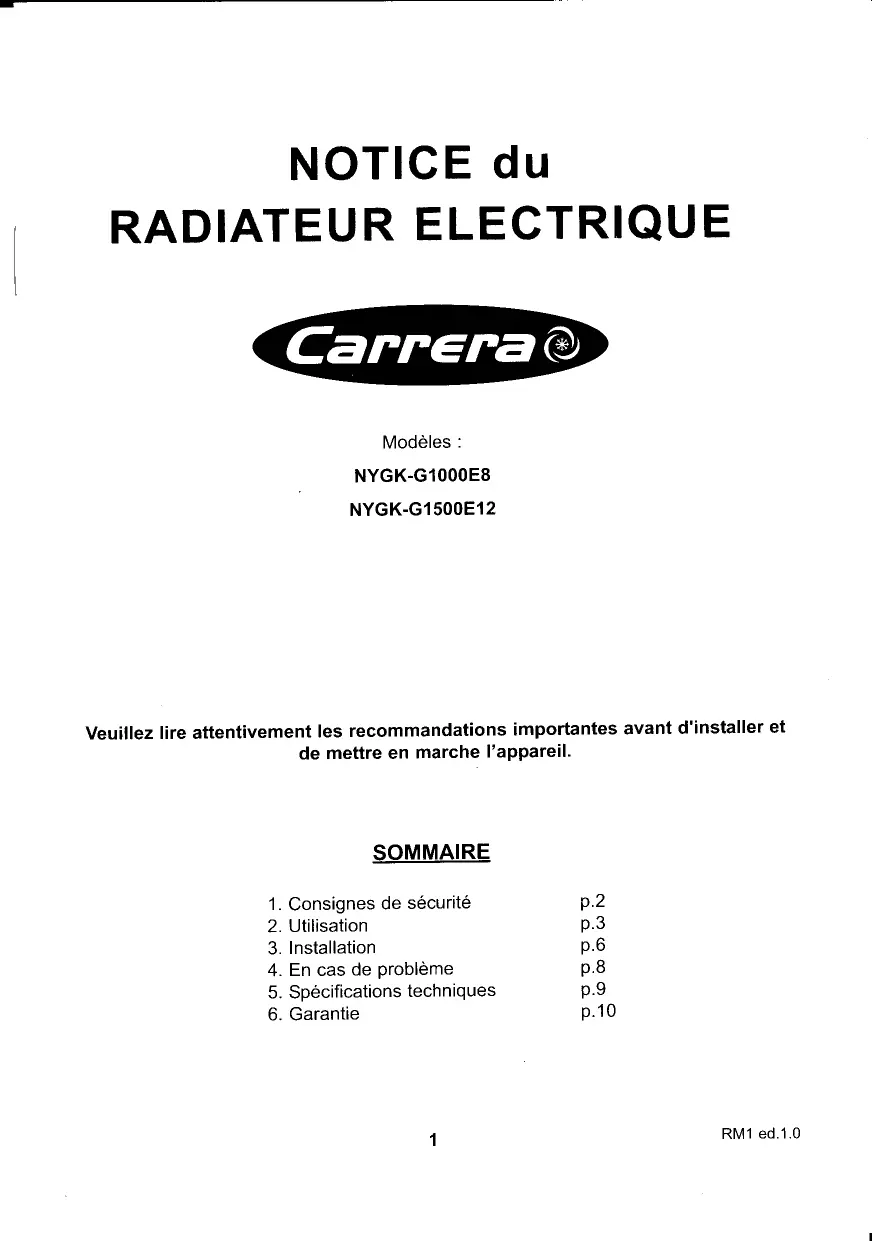

MODE D'EMPLOI NYGK-G1500E12 CARRERA

Veuillez lire attentivement les recommandations importantes avant d'installer et de mettre en marche l'appareil.

Sommaire

1. Consignes de sécurité p.2
2. Utilisation p.3
3. Installation p. 6
4. En cas de problème p. 8
5. Spécifications techniques p.9 6. Garantie p.10

L'appareil que vous avez fait l'acquisition a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité.

Il a été conçu pour vous apporter un comportement optimal, sans aucun entretien.

Nous vous remercions de ce besoin et de votre confiance.

Avertissements

• Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.
• L'appareil ne doit pas être placé juste en-dessous d'une prise de courant.
• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures.
• L'appareil ne doit pas être utilisé dans une pièce humide (salle de bain). - L'appareil ne doit pas être utilisé à l'extérieur.
• L'appareil ne doit pas être démonté pour éviter tout risque de choc électrique.
• Si le cordon d'alimentation est abîmé, ne branchez pas l'appareil au secteur.

Son remplacement ainsi que toute intervention sur l'appareil doit être effectués par le fabricant, ses revendeurs agréés ou un technicien qualifié pour éviter tout risque d'électrocution.

• Éloignez les enfants en bas âge de l'appareil en fonctionnement. Éloignez l'appareil de tout matériaux inflammables (rideau, meuble,...).
• N'installez pas l'appareil à proximité d'une gazinière, d'un four à gaz, de flammes ou de liquides inflammables.
• Nettoyez l'appareil avec un chiffon légèrement humidifié après avoir débranché le cordon secteur.
• N'utilisez pas de solvants chimiques pour nettoyer la surface de l'appareil au risque de la rayer, de l'endommager ou même de la déformer.

IMPORTANT: Le symbole ci-contre indique que le produit peut contenir en quantité réduite des matériaux néfastes pour l'environnement. Aussi, lors de la mise au rebut, vous devez respecter la réglementation en vigueur quant à l'élimination de l'appareil. Nous vous remercions de les déposer dans un endroit prévu à cet effet et dans le respect de l'environnement.

2. Utilisation

Avant d'utiliser l'appareil, veuillez lire attentivement les consignes de sécurité.

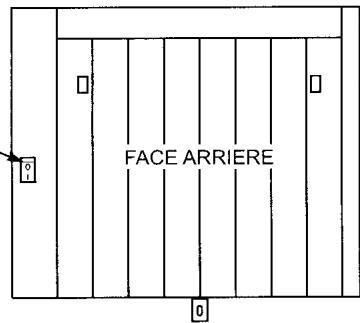

Interrupteur

L'interrupteur à l'arrière de l'appareil coupe l'alimentation de l'appareil.

• Mettez l'interrupteur sur la position I pour mettre en marche ; l'appareil est alors en veille et seule la température ambience s'affiche.
• Remarque : une coupure de courant ou un arrêt par l'interrupteur efface tous les réglages.

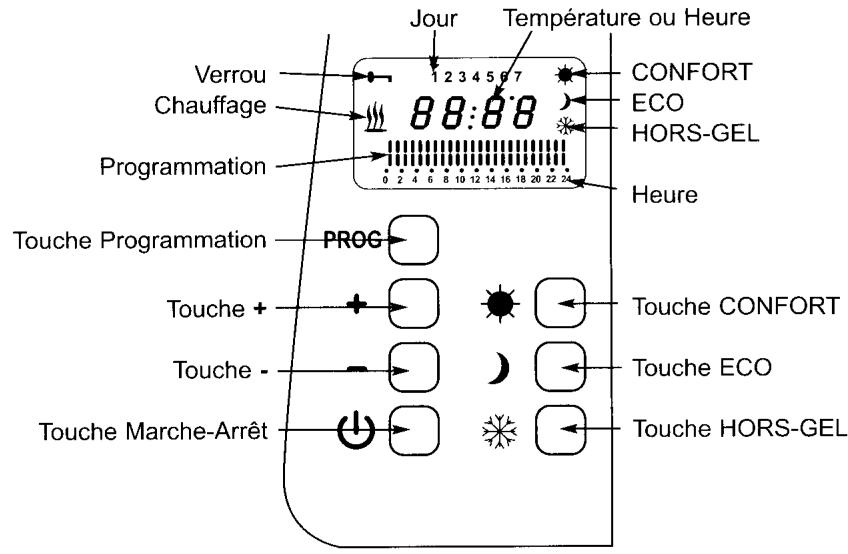

PANNEAU DE COMMANDE

Marche-arrêt (mise en voile)

1. Mettez l'interrupteur à l'arrière de l'appareil sur la position I.
2. Mettez en marche en appuyant sur la touche Marche-Arrêt : le dernier Mode sélectionné s'affiche ;
3. Mettez à l'arrêt (mise en veille) en appuyant sur la touche Marche-Arrêt : seule la température ambience reste affichée quand l'appareil est à l'arrêt (mise en veille).
4. Remarque : l'arrêt (mise en veille) n'efface pas vos réglages et n’arrête pas l’horloge du programmateur.
5. Remarque : l'éclairage de l'afficheur s'éteint après quelques secondes sans action sur le clavier.

Selection du mode

1. Mettez en marche ou déverrouillez l'appareil (voir § Verrouillage).
2. Sélectionnez le mode en appuyant sur la touche du mode souhaité :
3. Touche CONFORT : lévoyant du mode CONFORT s'affiche.
4. Touche ECO : levoyant du mode ECO s'affiche.
5. Touche HORS-GEL: le voyant du mode HORS-GEL s'affiche.
6. Touche PROG: le programmeur s'affiche.
7. Remarque : la température affichée est la température ambiante mesurée en bas de l'appareil.
8. Remarque: le voyant Chauffage s'affiche uniquement quand le radiateur chauffe.
9. Remarque : pour sortir du mode programmation, appuyez sur la touche PROG.

18.3°

Réglage des temperatures

1. Sélectionnez le mode CONFORT.
2. Avec la touche + ou -, réglez entre et 35°C la température CONFORT (la température CONFORT par défaut est 22°C) ; la température CONFORT s'affiche avec le symbole “°C” qui clignote.
3. Sélectionnez le mode ECO.
4. ) ; la température ECO s'affiche avec le symbole “C” qui clignote.
5. Sélectionnez le mode HORS-GEL.
6. ) ; la température HORS-GEL s'affiche avec le symbole “°C” qui clignote.
7. Remarque : après quelques secondes sans action sur le clavier, l'affichage revient à la température ambia
8. Remarque : à la mise en marche, le voyant Chauffage reste affiché pendant 2 minutes avant que le réglage de température soit pris en compte.

Verrouillage

• Verrouillez ou déverrouillez le clavier en appuyant 3 secondes simultanément sur les 2 touches + et - ; le voyant Verrou s'affiche ou s'éteint.
• Remarque : le clavier se verrouille automatiquement après 10 minutes sans action sur le clavier.

RéGLAGE DU PROGRAMMATEUR

1. Mettez en marche ou déverrouillez l'appareil.

Mise à l'heure

1. Entrez dans la programmation en appuyant 3 secondes sur la touche PROG : les chiffres de l'heure clignotent.
2. Sélectionnez l'heure avec les touches + ou -.
3. Appuyez brievement sur la touche PROG; les chiffres des minutes clignotent.
4. Sélectionnez les minutes avec les touches + ou -.
5. Appuyez brievement sur la touche PROG; la flèche indique le jour sélectionné : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = heute, 5 = vendredi, 6 = samedi, 7 = dimanche.
6. Sélectionnez le jour avec les touches + ou -

Programmation

1. Appuyez brièvement sur la touche PROG ; le programmateur s'affiche avec la position 0h qui clignote en bas de l'écran.
2. Appuyez sur une des touches CONFORT, ou ECO, ou HORSGEL pour selectionner la temperture souhaitee pour la tranche hora 0h a 1h du lundi :

2 barres verticales = température CONFORT

1 barre verticale = température ECO

Aucune barre = température HORS-GEL

Appuyez sur la touche + pour passer à la tranche horaire suivante (1h à 2h), puis sélectionnez la température souhaitée avec les touches CONFORT, ou ECO, ou HORS-GEL.

1. Programmez ainsi les 24 tranches horaires du lundi.
2. Appuyez sur la touche PROG pour sélectionner le jour suivant indiqué en haut de l'écran et recommencerze le programmation des 24 tranches horaires.
3. Programmez les 7 jours de la semaine de la même manière.
4. Important : pour sortir de la programmation, il faut appuyer plusieurs fois sur la touche PROG jusqu'à effacer "ProG" de l'afficheur.
5. Remarque : après une coupure de courant, la programmation par défaut est :

Du lundi au vendredi: Confort de 6h à 9h, de 12h à 15h et de 18h à 22h Eco de 9h à 12h, de 15h à 18h et de 22h à 6h

Samedi: Confort de 8h à 10h, de 12h à 17h et de 19h à 22h Eco de 10h à 12h, de 17h à 19h et de 22h à 8h

Dimanche: Confort de 8h à 11h et de 19h à 22h Eco de 16h à 19h et de 22h à 8h Hors-gel de 11h à 16h

• Remarque : après un arrêt (mise en veille) ou une désactivation du programmateur, la programmation par défaut (voir ci-dessus) est reactivée. Pour réactiver votre programme, appuyez 3 secondes sur PROG, puis 10 fois brievement sur PROG.

1234567

1234567

P r o G 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

10 6 8 10 12 14 16 18 20 22 24

1234567 19.9C 10 6 8 10 12 14 16 18 20 22 24

3. Installation

• Ne pas placer l'appareil juste en-dessous d'une prise de courant.
• Ne pas utiliser l'appareil dans une pièce humide (salle de bain...) ou à proximité d'un point d'eau.
• Ne pas utiliser l'appareil à l'extérieur.
• Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• Ne pas placer l'appareil derrière des rideaux ou à proximité de tout obstacle limitant la circulation de l'air au-dessus et au-dessous.
• Fixer verticalement l'appareil au mur, les grilles d'aération vers le haut.
• Choisir des vis et chevilles adaptées au matériel du mur et au poids de l'appareil.

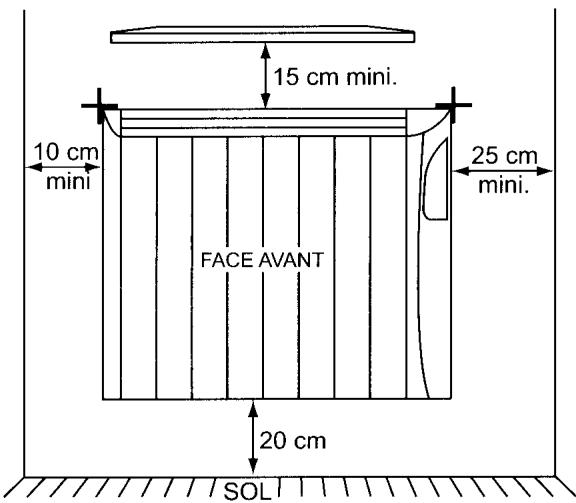

• Laissez aujourd'hui de l'appareil un espace libre de tout obstacle (mur, tablette, rideau, meuble...)
• L'appareil doit être placé à 20 cm du sol.

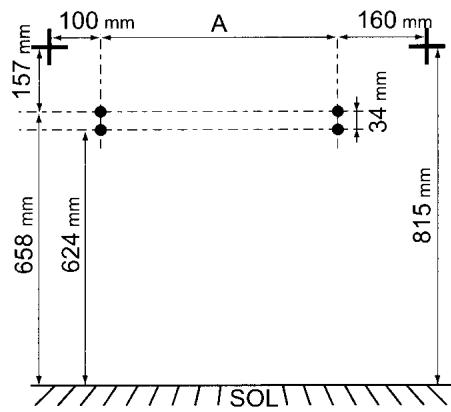

1. À l'emplacement choisi, positionnez l'appareil contre le mur à 20 cm du sol.
2. Repérez sur le mur un des coins supérieurs de l'appareil.

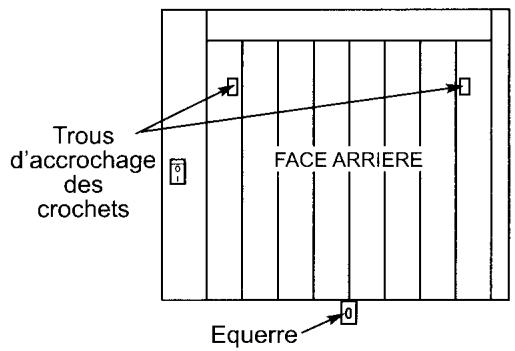

3. À partir de ce repère, repérez les 4 trous de fixation.
4. Remarque : les trous doivent être sur une ligne horizontale. En cas de doute, vérifiez-le avec un niveau à bulle.

Modèle NYGK-G1500E12 (1500 W) = 788 mm Modèle NYGK-G1000E8 (1000 W) = 484 mm

1. Percez les 4 trous en fonction de la taille des chevilles adaptées au matériel du mur. Les vis et chevilles (Ø6mm) fournies sont adaptés à un mur plein.
2. Placez les chevilles et vissez les 2 crochets au mur :

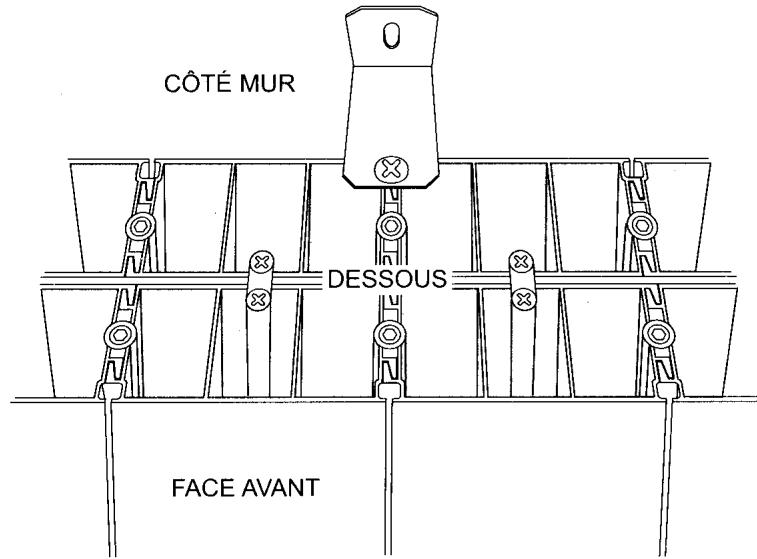

1. Avec la vis spéciale fournie, vissez l'équerre sur le dessous de l'appareil en son milieu (côté mur) :

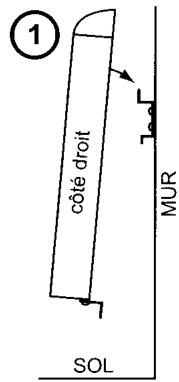

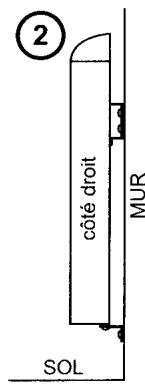

1. Accrochez l'appareil aux 2 crochets fixés au mur :

1. Repérez sur le mur le trou de fixation de l'équerre.
2. Décrochez l'appareil et percez le trou de fixation.
3. Placez la cheville et raccrochez l'appareil.
4. Vissez l'équerre au mur (les normes de sécurité exigent cette fixation).

Raccordement électrique

ATTENTION: avant toute intervention, coupez l'électricité au disjoncteur principal.

• L'installation doit être réalisée dans les règles de l'art et être conforme aux normes en vigueur dans le pays (NFC 15100 pour la France).
• L'appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol. L'appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur.
• L'appareil doit être alimenté par une ligne dédiée et protégée par un disjoncteur différentiel 30mA calibré 16A. Aucun autre appareil ou prise secteur ne doit être raccordé à ce disjoncteur. L'appareil doit être raccordé à la terre par son fil de terre de couleur jaune et vert.

Raccordement electrique

Alimentation monophasée 230V~50Hz

Fil bleu ou gris clair = Neutre

Fil marron ou rouge = Phase

Fil jaune/vert = Terre

4. En cas de problemes

• Le clavier ne fonctionne pas : - Appuyez simultanément sur les touches + et - pendant 3 secondes; le voyant verrou s'éteint.
• L'afficheur n'affiche rien : - Mettez en marche avec l'interrupteur derrière l'appareil.
• Vérifiez que les disjoncteurs de l'installation sont

enclenchés, ou que le délesteur n'a pas coupé

l'alimentation (si l'installation en compte un).

• L'appareil ne chauffe pas: - Mettez en marche avec la touche Marche-Arret.
• Sélectionnez le mode CONFORT.
• Augmentez le réglage de température CONFORT.
• L'appareil chauffe en - Vérifiez que l'appareil n'est pas dans un courant d'air.

permanence

• Diminuez le réglage de température.
• La programmation ne - Sélectionnez le programmeur avec la touche PROG.
• Réactivez votre programmation (voir § Programmation).
• L'éclairage de l'afficheur - Il s'était automatiquement éteint après quelques secondes

estéteint

sans action sur le clavier.

• "OPEN" ou "CLOSE" s'affiche : - La sonde de température est défectueuse ou

débranchée.

5. Specifications techniques

Corps en aluminium - Joues en ABS - Éléments chauffants Mica répartis sur toute la surface du radiateur - Chaleur douce assurée par :

• Rayonnement thermique uniforme sur toute la surface aluminium
• Convection naturelle passant à l'intérieur du corps en aluminium - Inertie du corps en aluminium
• Thermostat électronique haute précision

- Programmateur heures par heures sur 7 jours - Thermostat électronique intégré avec affichage digital de la température - Réglement de température : de 5°C à 35°C par pas de 0,5°C - Précision de température : 0,1°C - Rétro-éclairage temporisé de couleur bleu - Allures de chauffe : Confort, Economique, Hors gel - Interrupteur secteur - Disjoncteur thermique de sécurité auto-rearmable - Alimentation : 230V 50Hz - Classe : I (raccordement obligatoire à la terre) - Protection : IP20

• Modèle : NYGK-G1000E8 NYGK-G1500E12
• Puissance : 1000 W - 1500 W - Nombre d'éléments : 8 - 12
• Dimensions : Hauteur = 61,5 cm

Largeur = 74cm 104,5 cm

Profondeur = 8cm 8cm

- Écartement du mur = 3cm - Poids : 13,5 kg 19,7 kg

Ce produit a la conformité européen CE en étant conforme aux normes NF EN 60355-1, NF EN60355-2-30 et à la directive 89/336/CEE modifiée par la 92/31/CEE relative à la limitation des perturbations radio-électriques.

Spécifications et illustrations non contractuelles.

6. Garantie

• Notre appareil est garanti 1 an contre tout vice de fabrication, à compter de sa date d'achat. En cas de problème, adressez-vous à votre revendeur.
• La garantie sera prise en compte sur présentation du titre d'achat daté ; elle est strictement limitée à la réparation en usine de la ou des pièces reconnues défectueuses. Les frais d'installation ne peuvent en aucun cas être remboursés à titre de dommages et intérêts pour quelque cause que ce soit. Le fabricant ne peut, en particulier, être rendu responsable des conséquences directes et indirectes des défectuosités tant sur les personnes que sur les biens.
• La garantie ne peut intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits.
• La garantie ne s'applique pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.
• Indépendamment de la garantie consentie, le vendeur reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1648 du code civil :

Article 1648 (1er alinéa) - L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Article 1641 - Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destiné, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Art. L. 211-4. - Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Art. L. 211-5. - Pour être conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - présenter les qualités qu'un acheteur peut légitiment attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ; - présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Art. L. 211-12. - L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
