TFC-2000S50 - Convertisseur de média TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média
Marque	TRENDNET
Modèle	TFC-2000S50
Normes	IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX
Ports	1 x 1000Base-T RJ-45 (Auto-MDIX), 1 x 1000Base-LX SC (fibre monomode)
Distance maximale (fibre)	50 km
Longueur d'onde	1550 nm
Débit	1000 Mbps (half/full duplex)
Alimentation	Adaptateur externe 9V DC, 700 mA
Consommation électrique	3,6 W max
Dimensions (L x l x H)	85 x 125 x 25 mm
Poids	300 g
Température de fonctionnement	0°C à 45°C
Humidité de fonctionnement	5% à 90% HR
Certifications	CE, FCC
Fonctions spéciales	LLCF (Link Loss Carry Forward), commutateurs DIP pour activation
Indicateurs LED	Power, 1000Mbps, Link/Activity, Full Duplex/Collision (TX et FX)
Plug & Play	Oui, Hot Swappable
Garantie	5 ans
Contenu du pack	Convertisseur, guide d'installation multilingue, adaptateur secteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou aux chocs.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - TFC-2000S50 TRENDNET

Quelle est la distance maximale supportée par le TFC-2000S50 ?

Le TFC-2000S50 supporte une distance maximale de 50 km sur fibre monomode (9/125 µm) avec une longueur d'onde de 1550 nm.

Comment configurer la fonction LLCF (Link Loss Carry Forward) ?

Utilisez les deux commutateurs DIP situés sur le convertisseur : DIP 1 pour le port TX, DIP 2 pour le port fibre. Positionnez sur ON pour activer LLCF, puis redémarrez l'appareil (cycle d'alimentation) pour appliquer les changements.

Quel type de câble fibre est nécessaire pour ce convertisseur ?

Ce convertisseur utilise une fibre monomode de type 9/125 µm avec un connecteur SC duplex. Le câble doit être de catégorie adaptée pour une distance allant jusqu'à 50 km.

Le TFC-2000S50 est-il compatible avec les réseaux Gigabit Ethernet ?

Oui, il est conforme aux normes IEEE 802.3ab 1000Base-T pour le cuivre et IEEE 802.3z 1000Base-LX pour la fibre, offrant un débit de 1000 Mbps en half/full duplex.

Quelle est la consommation électrique du convertisseur ?

La consommation électrique maximale est de 3,6 Watts. L'adaptateur secteur fourni délivre une tension de 9V DC avec un courant de 700 mA.

Puis-je utiliser un câble UTP de catégorie 5 avec ce convertisseur ?

Il est recommandé d'utiliser un câble de catégorie 5e ou 6 pour garantir des performances optimales à 1000 Mbps. Le câble Cat 5 standard peut ne pas être suffisant.

Comment vérifier le bon fonctionnement du convertisseur ?

Observez les LEDs sur le panneau avant : la LED Power doit être allumée, les LEDs Link/Activity sur les ports TX et FX doivent indiquer une connexion active. La LED 1000Mbps s'allume en cas de liaison Gigabit.

Le convertisseur peut-il être retiré ou inséré sans couper l'alimentation ?

Oui, le TFC-2000S50 est conçu pour être Hot Swappable. Vous pouvez l'insérer ou le retirer d'un châssis compatible (comme le TFC-1000) sans éteindre l'alimentation.

Quelle est la durée de la garantie pour ce produit ?

TRENDNET offre une garantie de 5 ans sur le TFC-2000S50. Veuillez conserver la preuve d'achat pour faire valoir cette garantie.

Où puis-je trouver le guide d'installation détaillé ?

Le guide d'installation multilingue est inclus dans le pack. Vous pouvez également télécharger la notice complète au format PDF sur le site de TRENDNET ou sur des plateformes comme notice-facile.com.

MODE D'EMPLOI TFC-2000S50 TRENDNET

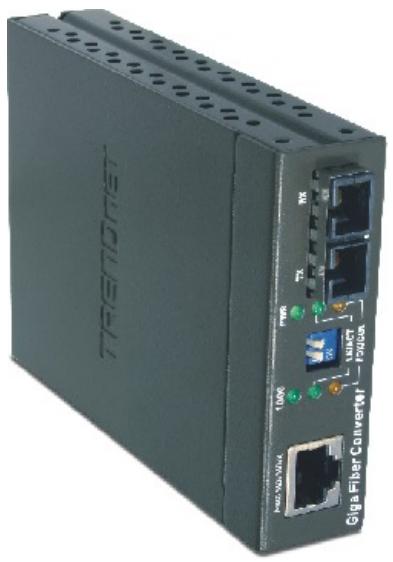

1000Base-T to 1000Base-LX SC-Type Single-Mode Fiber Converter

TFC-2000S50 (v1.0R)

This Fiber Converter with SC-Type connector transforms 1000Base-T UTP/STP media to 1000Base-LX single-mode. The 1000Base-T port supports auto-MDIX. Designed to connect up to 50KM, the converters are the perfect Gigabit, single-mode solution.

FEATURES

• Compliant with IEEE 802.3ab 1000Base-T, 802.3z 1000Base-LX
  One 1000Base-T Auto-MDIX RJ-45 port
• One 1000Base-LX multi-mode SC-type Fiber port
  Supports LLCF (Link Loss Carry Forward)
• Provides Dip switches to enable LLCF function in both TX and Fiber port
  Diagnostic LEDs
  Plug & Play, Hot Swappable
• Optional 19" Fiber Converter Chassis (TFC-1000) holds up to 10 Fiber Converters
  5-Year Warranty

SPECIFICATIONS

Hardware

Standard	·IEEE 802.3ab1000Base-T · IEEE 802.3z 1000Base-LX
Network Media	·1000Base-T: Cat. 5e, 6 ·1000Base-LX: 9/125μm Single-Mode Duplex SC-Type Fiber Cable
Minimum Cable Length	·50 Meters
Protocol	·CSMA/CD
Frame Packet Size	·64 to 1536 Bytes
Ports	·1 x 1000Base-T RJ-45 Port ·1 x 1000Base-LX: Single-Mode SC-Type Fiber Port
Dip Switch	·Dip Switch 1: ON: TX Port LLCF Enable OFF: TX Port LLCF Disable ·Dip Switch 2: ON: Fiber Port LLCF Enable OFF: Fiber Port LLCF Disable * After changing the DIP Switch settings, power cycle the Fiber converter.
Transfer Rate	·1000Mbps (Half/Full Duplex)
Diagnostic LED	·Per Device: Power ·Per port (TX): 1000Mbps, Link/Activity, Full Duplex/Collision; (FX): Link/Activity, Full Duplex/Collision
Power Adapter	·9V DC, 700mA External Power Adapter
Transfer Rate	·3.6 Watts (max)
Dimensions	·85 x 125 x 25mm (3.35 x 4.92 x 0.98in.)
Weight	·300g (10.6oz.)
Temperature	·Operating: 0°C ~ 45°C (32°F ~ 113°F) ·Storage: -40°C ~ 70°C (-40°F ~ 158°F)
Humidity	·5% ~ 90% RH
Certification	·CE, FCC

	Media	Wavelength	Power Output (dBm)	Sensitivity	Power Budget (dBm)	Distance
TFC-2000S50	SMF(9/125 μm)	1550nm(1520nm ~ 1580nm)	-4	-23	19	50km

PACKAGE CONTENTS

·TFC-2000S50

·Multi-Language Quick Installation Guide

·Power Adapter
