| Marque | TRENDNET |
| Modèle | TFC-2000S20 |
| Catégorie | Convertisseur de média |
| Type de produit | Convertisseur fibre optique monomode Gigabit (1000Base-T vers 1000Base-LX) |
| Normes | IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX |
| Ports | 1 port RJ-45 1000Base-T (Auto-MDIX), 1 port fibre SC monomode 1000Base-LX |
| Distance maximale | 20 km sur fibre monomode 9/125 µm |
| Débit | 1000 Mbps (half/full duplex) |
| Fonctionnalités | LLCF (Link Loss Carry Forward) configurable par interrupteur DIP, détection automatique MDIX, Plug & Play, Hot Swappable |
| Indicateurs LED | Alimentation, port TX : 1000Mbps, Link/Activité, Full Duplex/Collision ; port FX : Link/Activité, Full Duplex/Collision |
| Alimentation | Adaptateur secteur externe 9 V DC, 700 mA |
| Consommation | 3,6 W max |
| Dimensions (L x P x H) | 85 x 125 x 25 mm |
| Poids | 300 g |
| Température de fonctionnement | 0 °C à 45 °C |
| Température de stockage | -40 °C à 70 °C |
| Humidité | 5 % à 90 % HR |
| Homologations | CE, FCC |
| Contenu de l'emballage | Convertisseur TFC-2000S20, guide d'installation multilingue, adaptateur secteur |
| Garantie | 5 ans |
| Entretien et nettoyage | Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Nettoyer les connecteurs fibre avec un kit adapté. |
| Sécurité | Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier. Éviter l'exposition à l'humidité et aux températures extrêmes. |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles. L'appareil n'est pas réparable par l'utilisateur. Contacter le service après-vente en cas de panne. |
FOIRE AUX QUESTIONS - TFC-2000S20 TRENDNET
Comment brancher le convertisseur TFC-2000S20 ?
Branchez l'adaptateur secteur sur le convertisseur et sur une prise électrique. Reliez le port RJ-45 à votre équipement réseau (switch, routeur) à l'aide d'un câble Cat.5e ou 6. Connectez le port fibre SC à la fibre monomode. Les voyants s'allument pour indiquer le fonctionnement.
Que faire si le voyant Link/Activity ne s'allume pas ?
Vérifiez que les câbles sont correctement branchés et que la fibre est bien insérée. Assurez-vous que l'équipement distant est sous tension. Testez avec un autre câble. Si le problème persiste, vérifiez les interrupteurs DIP pour la fonction LLCF.
Quelle est la distance maximale supportée par le TFC-2000S20 ?
La distance maximale est de 20 km sur fibre monomode 9/125 µm avec une longueur d'onde de 1310 nm.
Puis-je utiliser un câble Ethernet Catégorie 5 ?
Il est recommandé d'utiliser un câble Cat.5e ou supérieur pour garantir des performances optimales à 1000 Mbps. Le Cat.5 standard peut ne pas supporter le Gigabit sur de longues distances.
Comment activer la fonction LLCF (Link Loss Carry Forward) ?
Le convertisseur dispose de deux interrupteurs DIP. Pour activer le LLCF sur le port TX, mettez le DIP 1 en position ON. Pour le port fibre, mettez le DIP 2 en position ON. Après modification, mettez hors tension puis sous tension l'appareil pour appliquer les changements.
Le TFC-2000S20 est-il compatible avec un switch Gigabit ?
Oui, il est conforme aux normes IEEE 802.3ab et 802.3z et compatible avec tout équipement réseau Gigabit (1000Base-T et 1000Base-LX). Le port RJ-45 supporte l'Auto-MDIX, donc aucun câble croisé n'est nécessaire.
Que faire si l'appareil chauffe anormalement ?
Assurez-vous que l'appareil est installé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil. La température de fonctionnement est de 0°C à 45°C. Si la surchauffe persiste, débranchez l'appareil et contactez le support technique.
Comment nettoyer les connecteurs fibre optique ?
Utilisez un kit de nettoyage pour fibre optique avec des lingettes non pelucheuses et de l'alcool isopropylique. Insérez délicatement le connecteur dans le port après séchage. Évitez de toucher l'extrémité de la fibre avec les doigts.
Où télécharger la notice complète du TFC-2000S20 ?
La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel de TRENDNET (www.trendnet.com). Vous pouvez aussi utiliser la fonction 'Question IA' pour obtenir de l'aide.
La garantie de 5 ans est-elle valable dans tous les pays ?
La garantie de 5 ans offerte par TRENDNET s'applique généralement dans les pays où le produit est distribué officiellement. Pour les conditions précises, consultez le site TRENDNET ou contactez le support de votre région.
Questions des utilisateurs sur TFC-2000S20 TRENDNET
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Convertisseur de média au format PDF gratuitement ! Retrouvez votre notice TFC-2000S20 - TRENDNET et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TFC-2000S20 de la marque TRENDNET.
MODE D'EMPLOI TFC-2000S20 TRENDNET

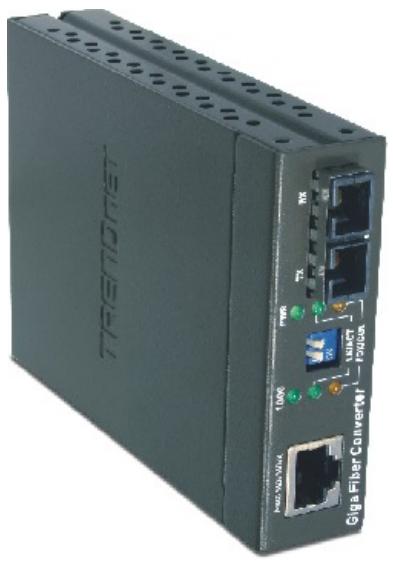

1000Base-T to 1000Base-LX SC-Type Single-Mode Fiber Converter
TFC-2000S20 (v1.0R)
This Fiber Converter with SC-Type connector transforms 1000Base-T UTP/STP media to 1000Base-LX single-mode. The 1000Base-T port supports auto-MDIX. Designed to connect up to 20KM, the converters are the perfect Gigabit, single-mode solution.
FEATURES
- Compliant with IEEE 802.3ab 1000Base-T, 802.3z 1000Base-LX
One 1000Base-T Auto-MDIX RJ-45 port - One 1000Base-LX single-mode SC-type Fiber port
Supports LLCF (Link Loss Carry Forward) - Provides Dip switches to enable LLCF function in both TX and Fiber port
Diagnostic LEDs
Plug & Play, Hot Swappable - Optional 19" Fiber Converter Chassis (TFC-1000) holds up to 10 Fiber Converters
5-Year Warranty
SPECIFICATIONS
| Hardware | |
| Standard | · IEEE 802.3ab1000Base-T · IEEE 802.3z 1000Base-LX |
| Network Media | · 1000Base-T: Cat. 5e, 6 · 1000Base-LX: 9/125μm Single-Mode Duplex SC-Type Fiber Cable |
| Minimum Cable Length | · 50 Meters |
| Protocol | · CSMA/CD |
| Frame Packet Size | · 64 to 1536 Bytes |
| Ports | · 1 x 1000Base-T RJ-45 Port · 1 x 1000Base-LX: Single-Mode SC-Type Fiber Port |
| Dip Switch | · Dip Switch 1: ON: TX Port LLCF Enable OFF: TX Port LLCF Disable · Dip Switch 2: ON: Fiber Port LLCF Enable OFF: Fiber Port LLCF Disable * After changing the DIP Switch settings, power cycle the Fiber converter. |
| Transfer Rate | · 1000Mbps (Half/Full Duplex) |
| Diagnostic LED | · Per Device: Power · Per port (TX): 1000Mbps, Link/Activity, Full Duplex/Collision; (FX): Link/Activity, Full Duplex/Collision |
| Power Adapter | · 9V DC, 700mA External Power Adapter |
| Transfer Rate | · 3.6 Watts (max) |
| Dimensions | · 85 x 125 x 25mm (3.35 x 4.92 x 0.98in.) |
| Weight | · 300g (10.6oz.) |
| Temperature | · Operating: 0°C ~ 45°C (32°F ~ 113°F) · Storage: -40°C ~ 70°C (-40°F ~ 158°F) |
| Humidity | · 5% ~ 90% RH |
| Certification | · CE, FCC |
| Media | Wavelength | Power Output (dBm) | Sensitivity | Power Budget (dBm) | Distance | |
| TFC-2000S20 | SMF(9/125 μm) | 1310nm(1270 nm~1355nm) | -8 | -23 | 15 | 20km |
PACKAGE CONTENTS
| ·TFC-2000S20 |
| ·Multi-Language Quick Installation Guide |
| ·Power Adapter |
RELATED PRODUCTS
| TFC-1000 | 10-Bay Fiber Chassis |
| TFC-2000S50 | 1000Base-T to 1000Base-LX SC-Type Single-Mode Fiber Converter |
| TFC-2000MSC | 1000Base-TX to 1000Base-SX SC-Type Multi-Mode Fiber Converter |
