Type de produit	Convertisseur de média
Marque	TRENDNET
Modèle	TFC-110S20D5
Interfaces	1 port RJ-45 10/100Base-TX, 1 port fibre SC 100Base-FX
Distance de transmission	Jusqu'à 20 km (fibre monomode)
Longueur d'onde	1310 nm
Type de fibre	Monomode (9/125 µm)
Normes réseau	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX et 100Base-FX
Protocoles supportés	TCP/IP, DHCP, SNMP, UPnP, FTP
LEDs de diagnostic	Power, Link/Act (cuivre), Link/Act (fibre)
Alimentation	Externe, 12 V DC, 1 A
Consommation électrique	Max. 2,5 W (sans périphérique)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-25 °C à 55 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Dimensions	80 x 60 x 25 mm
Poids	55 g
Certifications	CE, FCC
Contenu de l'emballage	Convertisseur de média, adaptateur secteur, guide d'installation rapide, CD de documentation
Garantie	5 ans limitée

FOIRE AUX QUESTIONS - TFC-110S20D5 TRENDNET

Comment brancher le convertisseur de média TRENDNET TFC-110S20D5 ?

Connectez le câble RJ-45 de votre équipement réseau (switch, routeur) au port cuivre. Branchez le câble fibre SC sur le port fibre. Ensuite, mettez l'appareil sous tension à l'aide de l'adaptateur secteur fourni. Les LED Power et Link doivent s'allumer.

Quel type de câble fibre utiliser ?

Ce convertisseur utilise une fibre monomode 9/125 µm avec connecteurs SC. La distance maximale est de 20 km.

Que faire si le voyant LINK sur le port fibre ne s'allume pas ?

Vérifiez que le câble fibre est correctement inséré et que l'autre extrémité est bien connectée à un équipement compatible (fibre). Assurez-vous que la longueur d'onde correspond (1310 nm) et que la puissance optique est suffisante. Testez avec un autre câble si possible.

Le convertisseur est-il compatible avec un switch 10/100/1000 ?

Oui, le port cuivre du TFC-110S20D5 est 10/100Base-TX et s'adapte automatiquement à la vitesse du switch (10 ou 100 Mbps). Il ne supporte pas le Gigabit (1000 Mbps).

Comment configurer le convertisseur ?

Aucune configuration n'est nécessaire. Le convertisseur est plug-and-play : il convertit automatiquement le signal entre cuivre et fibre. Si votre réseau utilise des VLAN, assurez-vous que la configuration est cohérente.

Puis-je utiliser ce convertisseur avec de la fibre multimode ?

Non, le TFC-110S20D5 est conçu pour fibre monomode. L'utilisation de fibre multimode endommagerait l'équipement ou réduirait fortement la distance.

Quelle est la distance maximale supportée ?

Avec une fibre monomode 9/125 µm, la distance maximale est de 20 km, en fonction de la qualité de la fibre et des connecteurs.

Le convertisseur peut-il être monté sur rail DIN ?

Non, ce modèle est prévu pour une utilisation sur bureau ou fixation murale. Des kits de montage optionnels peuvent être disponibles.

Comment nettoyer le convertisseur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. Pour les connecteurs fibre, utilisez un kit de nettoyage spécifique pour fibres optiques.

Où trouver la notice complète ?

La notice complète est disponible sur le site de TRENDNET ou via le CD fourni. Vous pouvez également la télécharger gratuitement sur notice-facile.com.

MODE D'EMPLOI TFC-110S20D5 TRENDNET

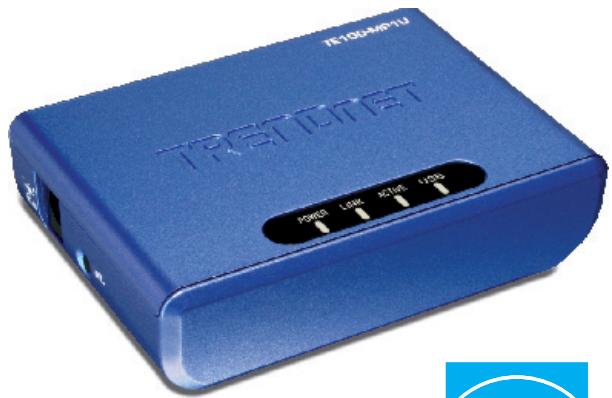

Einfacher 10/100 MBit/s USB-2.0-Multifunktions-Druckserver

TE100-MP1U

Der einfache 10/100 MBit/s USB-2.0-Multifunktions-Druckserver TE100-MP1U kann praktisch jeder einzeln stehenden Multifunktions-USB-Drucker in eine gemeinsam genutzte Netzwerkressource verwandeln. Sein intuitives Dienstprogramm und die benutzerfreundliche Konfigurationsoberfläche machen die Bedienung entsprechens的一种LED-Anzeigen, der interaktivive Support und E-Mail-Benachrichtigungen erleichtern die Nutzung erheblich. Der Druckserver unterstützt die meisten Betriebssysteme, so dass Sie einfach ein Multifunktionsgerät anschließen und ihre Multimedia-Anwendungen und Daten unverzüglich übertragen können. Dieses Produkt ist eine preiswerte Lösung zur gemeinsamen Nutzung von multifunktionalen Druck/Scan-/Fax- und Speichergeräten.

Eigenschaften

• Kompatibel mit USB 2.0 High-Speed
• Unterstützung die mosten USB-Drucker und Multifunktionsgeräte*
• Ein USB-2.0-Port und ein RJ-45 10/100 MBit/s Fast-Ethernet-Port mit Auto-Negotiation
• TCP/IP-Protokoll Unterstützung DHCP, SNMP, UPnP, FTP
  Zwei Arden des Speicherzugriffs: NetUSB-Modus und Servermodus
• Unterstützung USB-Speichergeräte wie Festplatten, Flash-Laufwerke und Speicherkartenleser
• Unterstützung automatische Verbindungsaufnahme für Druck- und Scanvorgänge
• E-Mail-Benachrichtigungen bei Hinzufügen/Entfernen von USB-Geräten und Systemfehlern
• Kompatibel mit Windows 2000/XP/2003 Server/Vista (32-Bit)
• Windows-Programm und webbasierte Konfiguration
• Integrierer Flashspeicher für einfache Firmware-Upgrades
• 5 Jahre begrenzte garantie

Technische Spezifikationen

Hardware
Standards	· IEEE 802.3 10Base-T · IEEE 802.3u 100Base-TX
Druckerschnittstelle	· Mit USB 2.0, 1.1 kompatibler USB-Port Typ A
LAN-Port	· 10/100 MBit/s UTP/STP-Ethernet-Port mit Auto-Negotiation
Prozessor / SDRAM / Flash-ROM	· RDC R3210-G 150 MHz / 8 MB / 2 MB
USB-Speicher	· NetUSB-Modus: Einzelnutzerzugriff, FAT12/16/32 (Lesen/Schreiben) und NTFS (Lesen/Schreiben) · Servermodus (FTP/SMB-Server): Zugriff mehrerer Nutzer. FAT12/16/32 (Lesen/Schreiben) und NTFS (Lesen)
Diagnose-LEDs	· Stromversorgung, Link, Status, USB1
Unterstützte TCP/IP-Protokolle	· DHCP, SNMP, UPnP, FTP
Übertragungsprotokolle	· TCP/IP
Unterstützte Betriebssysteme	· Windows 2000/XP/2003 Server/Vista (32-Bit)
Ansteuerung	· Windows-Programm oder webbasierte Konfiguration
Stromversorgung	· Externes Schaltnetzteil (12 V Gleichstrom, 1 A)
Leistungsaufnahme	· Max. 2,5 W (ohne Peripheriegerät)
Gewicht	· 55 g
Abmessungen	· 80 x 60 x 25mm
Temperatur	· Betrieb: 0 °C bis 50 °C; Lagerung: -25 °C bis 55 °C
Luftfeuchtigkeit	· 10 bis 90 % (nicht kondensierend)
Zulassungen	· CE, FCC

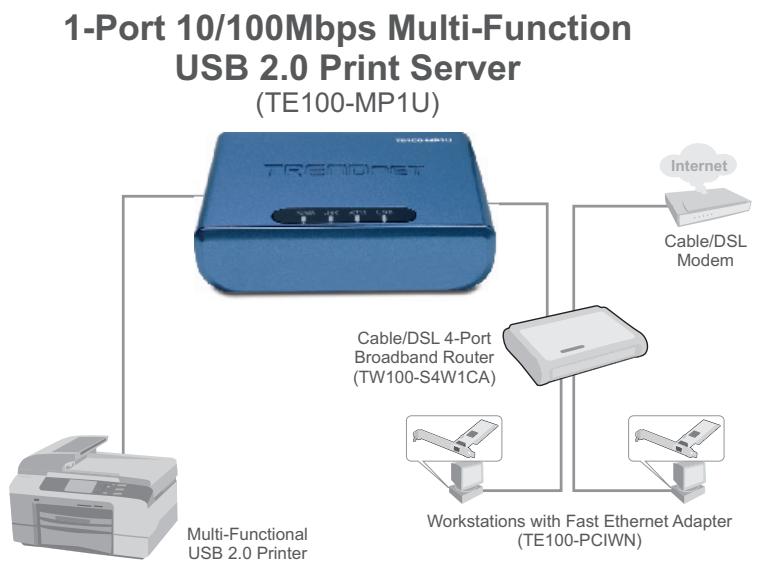

Illustration eines Netzwerks

Packungsinhalt

• TE100-MP1U

• Kurzanleitung zur Installation

• Programm-CD

• Netzteil (12V DC, 1A)

Verwandte Produkte

TE100-P1U	10/100 MBit/s USB-2.0-Druckserver
TE100-MP2U	Einfacher 10/100 MBit/s USB-2.0-Multifunktions-Druckserver
TEW-MP2U	54Mbit/s 802.11g Wireless 2-Port Multi-Funktions USB 2.0 Druckserver
