Type de produit	Convertisseur de média
Marque	TRENDNET
Modèle	TFC-110MSTE
Connecteurs réseau	1 port RJ-45 10/100BASE-TX, 1 port ST 100BASE-FX
Type de fibre	Multimode
Câble fibre recommandé	Cordon patch ST multimode
Alimentation	Adaptateur secteur externe
Tension d'entrée	100-240 V AC
Consommation électrique	Inférieure à 5 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Indicateurs LED	FX (fibre) et TX (cuivre)
Compatibilité	IEEE 802.3 10BASE-T, 100BASE-TX, 100BASE-FX
Distance maximale (fibre)	Jusqu'à 2 km
Installation	Plug-and-play, aucun logiciel requis
Ventilation	Ne pas obstruer les orifices latéraux
Poids	Environ 250 g
Dimensions (L x P x H)	Environ 95 x 70 x 25 mm
Contenu de l'emballage	Convertisseur, adaptateur secteur, guide de démarrage rapide
Réparabilité	Non réparable par l'utilisateur, contacter le support TRENDNET

FOIRE AUX QUESTIONS - TFC-110MSTE TRENDNET

Comment connecter le convertisseur TFC-110MSTE ?

Branchez l'adaptateur secteur au port DC IN puis à une prise. Reliez un câble RJ-45 de votre commutateur au port 10/100BASE-TX. Connectez le cordon fibre ST au port 100BASE-FX en respectant TX et RX. Sur l'autre convertisseur, croisez les liaisons (TX vers RX et vice versa).

Que faire si les voyants FX ou TX ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que le convertisseur est sous tension. Assurez-vous que les câbles RJ-45 et fibre sont bien enfichés. Si le problème persiste, testez avec un autre câble ou un autre port du commutateur.

Quel type de câble fibre utiliser avec le TFC-110MSTE ?

Le TFC-110MSTE utilise des connecteurs ST en fibre multimode. Utilisez un cordon patch ST multimode (généralement orange ou gris) pour la connexion.

Le convertisseur chauffe-t-il ? Dois-je m'inquiéter ?

Il est normal que le convertisseur chauffe légèrement en fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé et que les orifices de ventilation ne sont pas obstrués.

Quelle est la distance maximale supportée par la liaison fibre ?

Avec une fibre multimode, la distance maximale est d'environ 2 km, selon la qualité du câble et des connecteurs.

Puis-je utiliser le TFC-110MSTE avec un câble fibre monomode ?

Non, le TFC-110MSTE est conçu pour la fibre multimode uniquement. L'utilisation d'une fibre monomode pourrait ne pas fonctionner ou endommager l'appareil.

Comment vérifier que l'installation est correcte ?

Les voyants FX et TX doivent être allumés. Si le réseau est actif, ils clignotent. Vérifiez également que les deux convertisseurs aux extrémités sont correctement câblés (TX vers RX).

Le convertisseur nécessite-t-il des pilotes ou un logiciel ?

Non, le TFC-110MSTE est plug-and-play. Aucun pilote ou logiciel n'est requis. Il se connecte directement au réseau.

Que faire en cas de panne ?

Si le convertisseur ne fonctionne pas, vérifiez l'alimentation, les câbles et les voyants. En l'absence de solution, contactez le support technique de TRENDNET. L'appareil n'est pas réparable par l'utilisateur.

Quelles sont les précautions d'installation ?

Placez le convertisseur sur une surface stable. Ne l'exposez pas à l'humidité ou à des températures extrêmes. Utilisez un câble RJ-45 d'au moins 1 mètre et une prise secteur à moins de 1,8 mètres.

MODE D'EMPLOI TFC-110MSTE TRENDNET

Le Guide de l'utilisateur du

convertisseurde media

1.Preparation de l'installation 1
2.Details du produit 2
3.Installation du matériel 3
4. Verification de l'installation 5

Troubleshooting 6

François UG

1. Préparation de l'installation

Vérification du contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte :

Exigences systèmes minimales

1. La surface sous le convertisseur doit pouvoir résister à un poids minimum de 1,5 kg.
2. Le cable CAT 5 reliant le commutateur au convertisseur de media doit mesurer au moins 1 mètre.
3. Le cordon patch TC-15FSC en fibres multimode ou tout autre cordon compatible.
4. La prise secteur doit être située à un maximum de 1,8 mètres du commutateur.
5. La température ambiente doit être entre 0 et 40 degrès Celsius (32 et 104 degrès Fahrenheit).
6. L'humidité relative doit être inférieure à 90%, pas de condensation.
7. Les apparèels électriques environnants ne doivent pas dépasser les standards électromagnétiques établis (RFC) pour l'IEC 801, intensité de champ de niveau 2 (3V/M).
8. Assurez-vous que le matériel recoit une ventilation adequate. N'obstruez pas les orifices de ventilation situés de chaque côté du commutateur ni le port de sortie du ventilateur situé sur le côté ou l'arrière de l'appareil.

2. Détails du produit

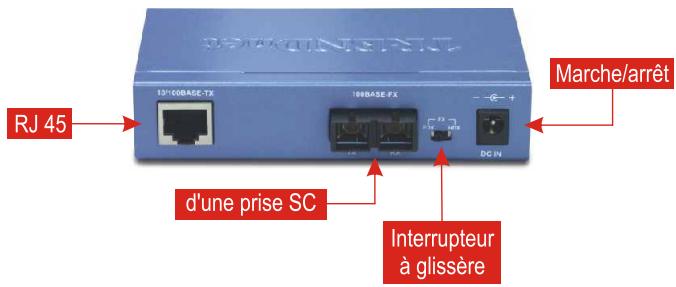

Le TFC-110MSCE est équipé d'une prise CAT 5, d'une prise SC, d'un interrupteur à glissière et d'un port permettant de brancher votre adaptateur secteur externe.

TFC-110MSCE

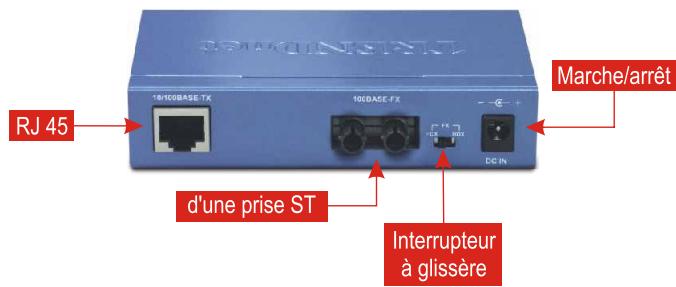

Le TFC-110MSTE est équipé d'une prise CAT 5, d'une prise ST, d'un interrupteur à glissière et d'un port permettant de brancher votre adaptateur secteur externe.

TFC-110MSTE

Les deux supportent une connexion multimode via fibres optiques.

3. Installation du matériel

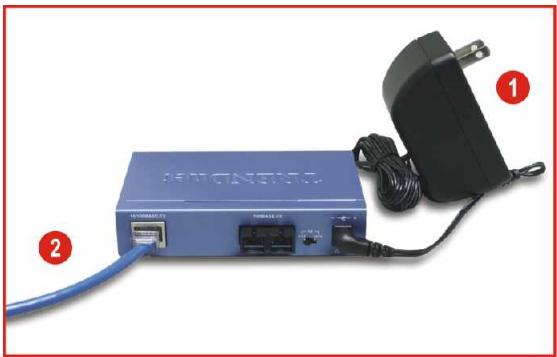

1. Reliez l'adaptateur courant alternatif/courant continu au port DC IN et branchez l'adaptateur à une prise de courant ou à un régulateur de tension comme indiqué.
2. Reliez le cordon CAT 5 (RJ-45) qui est branché à l'un des ports de votre commutateur au port 10/100BASE-TX comme indiqué.

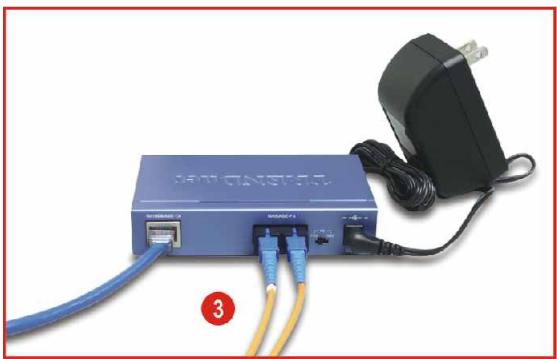

1. Sur le port 100BASE-FX, branchez la prise TC-15FSC nommée 1 sur le port TX, et l'autre prise TC-15FSC sur le port RX.

Pour le TFC-110MSTE, utilisez un cordon patch en fibres ST et suivez la même procEDURE.

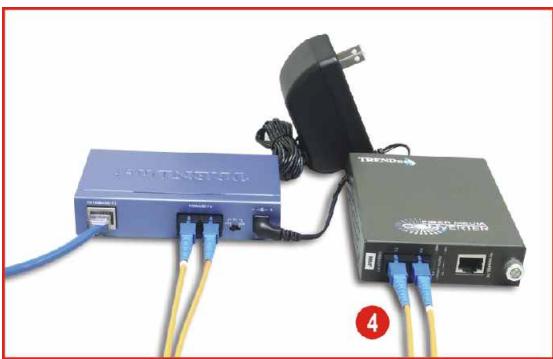

1. Sur le port 100BASE-FX de l'autre convertisseur de fibre TFC-110MSCE/TFC-110MSTE, branche la prise TC-15FSC nommée 2 sur le port RX, et l'autre prise TC-15FSC sur le port TX. Pour le TFC-110MSTE, utilisez un cordon patch en fibres ST et suivez la même procedure.

Remarque: Si vous désirez vérifier que le TFC-110MSCE/TFC-110MSTE a été installé correctement sur votre PC Windows, rendez-vous à la partie Vérification de l'installation.

4. Vérification de l'installation

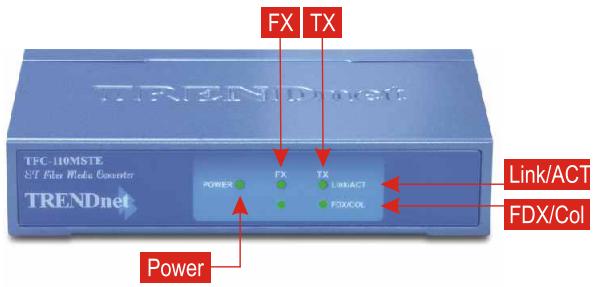

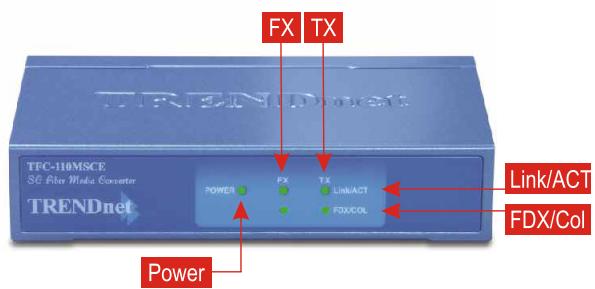

Assurez-vous que les voyants lumineux du TFC-110MSCE/TFC-110MSTE sont tous allumés. Les voyants FX et TX clignoteront s'il y a une activités sur vote réseau.
