TFC-110MM - Convertisseur de média TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média fibre optique multimode
Marque	TRENDNET
Modèle	TFC-110MM
Interface cuivre	1 port RJ-45 10/100Base-TX
Interface fibre	1 port SC 100Base-FX multimode
Distance fibre	Jusqu'à 2 km (avec fibre 62.5/125 µm)
Longueur d'onde	1310 nm
Débit fibre	100 Mbps (full duplex)
Auto-négociation	Oui, sur port cuivre
Alimentation	Adaptateur secteur externe 5 V DC, 1 A
Consommation	Max. 2,5 W
Dimensions (L x l x H)	72 x 68 x 22 mm
Poids	30 g
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 à 90 % (sans condensation)
Normes	IEEE 802.3, IEEE 802.3u, 100Base-FX
Taux de perte de paquets	< 10⁻⁹
DEL indicateurs	PWR, FDX/Col, 100, Link/Act (cuivre et fibre)
Montage	Sur surface plane ou mural (kit inclus)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Certifications CE, FCC. Utilisation en intérieur uniquement.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Adaptateur secteur en option.
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - TFC-110MM TRENDNET

Quelle est la distance maximale supportée par le TFC-110MM ?

Avec une fibre multimode 62.5/125 µm, la distance peut atteindre 2 km en full duplex.

Quel type de connecteur fibre est utilisé ?

Le convertisseur utilise un connecteur SC pour la fibre optique multimode.

Le TFC-110MM est-il compatible avec le gigabit ?

Non, cet appareil supporte uniquement 10/100 Mbps sur le port cuivre et 100 Mbps sur la fibre. Il n'est pas compatible Gigabit.

Puis-je utiliser une fibre monomode avec ce convertisseur ?

Non, le TFC-110MM est conçu spécifiquement pour la fibre multimode (62.5/125 µm ou 50/125 µm). Pour la monomode, il existe le modèle TFC-110SM.

Comment alimenter le TFC-110MM ?

L'appareil est alimenté via un adaptateur secteur externe 5 V DC (1 A) fourni. Branchez l'adaptateur sur une prise secteur standard.

Le TFC-110MM nécessite-t-il une configuration logicielle ?

Non, c'est un convertisseur plug-and-play transparent. Aucune configuration n'est nécessaire. Il fonctionne immédiatement.

Que signifient les DEL sur l'appareil ?

Les DEL indiquent : PWR (alimentation), FDX/Col (full duplex/collision), 100 (liaison 100 Mbps), Link/Act pour cuivre et fibre (liaison/activité).

Peut-on monter le TFC-110MM au mur ?

Oui, le boîtier dispose de fixations pour un montage mural à l'aide des vis fournies ou d'œillets.

Quelle est la garantie du TFC-110MM ?

TRENDNET offre une garantie limitée de 2 ans sur ce convertisseur, vérifiable auprès de votre revendeur.

Le TFC-110MM supporte-t-il le jumbo frame ?

Non, ce modèle ne supporte pas les jumbo frames. Il utilise la taille standard de trame Ethernet (1518 octets).

MODE D'EMPLOI TFC-110MM TRENDNET

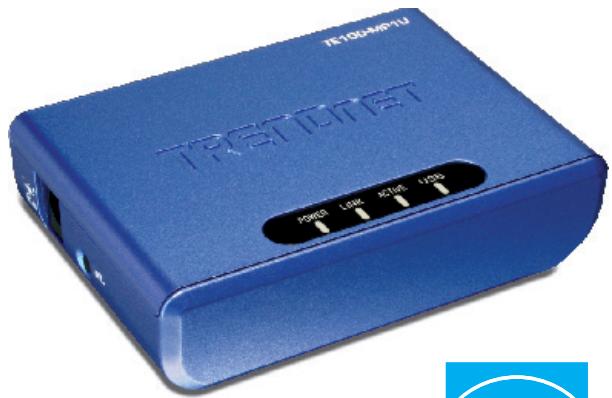

Einfacher 10/100 MBit/s USB-2.0-Multifunktions-Druckserver

TE100-MP1U

Der einfache 10/100 MBit/s USB-2.0-Multifunktions-Druckserver TE100-MP1U kann praktisch jeder einzeln stehenden Multifunktions-USB-Drucker in eine gemeinsam genutzte Netzwerkressource verwandeln. Sein intuitives Dienstprogramm und die benutzerfreundliche Konfigurationsoberfläche machen die Bedienung entsprechens的一种LED-Anzeigen, der interaktivive Support und E-Mail-Benachrichtigungen erleichtern die Nutzung erheblich. Der Druckserver unterstützt die meisten Betriebssysteme, so dass Sie einfach ein Multifunktionsgerät anschließen und ihre Multimedia-Anwendungen und Daten unverzüglich übertragen können. Dieses Produkt ist eine preiswerte Lösung zur gemeinsamen Nutzung von multifunktionalen Druck/Scan-/Fax- und Speichergeräten.

Eigenschaften

• Kompatibel mit USB 2.0 High-Speed
• Unterstützung die mosten USB-Drucker und Multifunktionsgeräte*
• Ein USB-2.0-Port und ein RJ-45 10/100 MBit/s Fast-Ethernet-Port mit Auto-Negotiation
• TCP/IP-Protokoll Unterstützung DHCP, SNMP, UPnP, FTP
  Zwei Arden des Speicherzugriffs: NetUSB-Modus und Servermodus
• Unterstützung USB-Speichergeräte wie Festplatten, Flash-Laufwerke und Speicherkartenleser
• Unterstützung automatische Verbindungsaufnahme für Druck- und Scanvorgänge
• E-Mail-Benachrichtigungen bei Hinzufügen/Entfernen von USB-Geräten und Systemfehlern
• Kompatibel mit Windows 2000/XP/2003 Server/Vista (32-Bit)
• Windows-Programm und webbasierte Konfiguration
• Integrierer Flashspeicher für einfache Firmware-Upgrades
• 5 Jahre begrenzte garantie

Technische Spezifikationen

Hardware
Standards	· IEEE 802.3 10Base-T · IEEE 802.3u 100Base-TX
Druckerschnittstelle	· Mit USB 2.0, 1.1 kompatibler USB-Port Typ A
LAN-Port	· 10/100 MBit/s UTP/STP-Ethernet-Port mit Auto-Negotiation
Prozessor / SDRAM / Flash-ROM	· RDC R3210-G 150 MHz / 8 MB / 2 MB
USB-Speicher	· NetUSB-Modus: Einzelnutzerzugriff, FAT12/16/32 (Lesen/Schreiben) und NTFS (Lesen/Schreiben) · Servermodus (FTP/SMB-Server): Zugriff mehrerer Nutzer. FAT12/16/32 (Lesen/Schreiben) und NTFS (Lesen)
Diagnose-LEDs	· Stromversorgung, Link, Status, USB1
Unterstützte TCP/IP-Protokolle	· DHCP, SNMP, UPnP, FTP
Übertragungsprotokolle	· TCP/IP
Unterstützte Betriebssysteme	· Windows 2000/XP/2003 Server/Vista (32-Bit)
Ansteuerung	· Windows-Programm oder webbasierte Konfiguration
Stromversorgung	· Externes Schaltnetzteil (12 V Gleichstrom, 1 A)
Leistungsaufnahme	· Max. 2,5 W (ohne Peripheriegerät)
Gewicht	· 55 g
Abmessungen	· 80 x 60 x 25mm
Temperatur	· Betrieb: 0 °C bis 50 °C; Lagerung: -25 °C bis 55 °C
Luftfeuchtigkeit	· 10 bis 90 % (nicht kondensierend)
Zulassungen	· CE, FCC

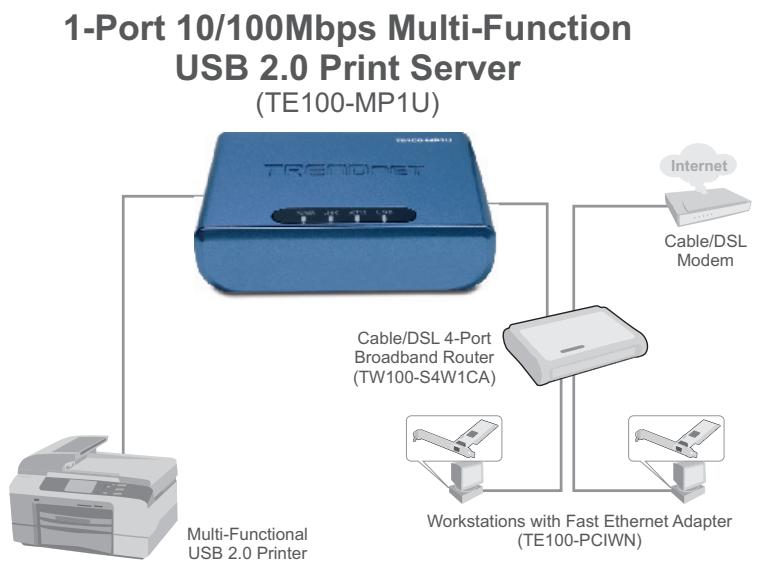

Illustration eines Netzwerks

Packungsinhalt

• TE100-MP1U

• Kurzanleitung zur Installation

• Programm-CD

• Netzteil (12V DC, 1A)

Verwandte Produkte

TE100-P1U	10/100 MBit/s USB-2.0-Druckserver
TE100-MP2U	Einfacher 10/100 MBit/s USB-2.0-Multifunktions-Druckserver
TEW-MP2U	54Mbit/s 802.11g Wireless 2-Port Multi-Funktions USB 2.0 Druckserver

Bestelligungs Informationen

TRENDNET

20675 Manhattan Place, Torrance, CA 90501 USA

Tel: [phone]

Fax: [phone]

Web: www.trendnet.com

Email: [e-mail]

Zum Bestellenitte folgende Nummer anwahlen:

1-888-326-6061
