TFC-1000S70 - Convertisseur de média TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média
Marque	TRENDNET
Modèle	TFC-1000S70
Normes supportées	IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX
Ports	1x RJ-45 1000Base-T, 1x SC 1000Base-LX (monomode)
Câblage cuivre	Cat. 5 UTP/STP, jusqu'à 100 mètres
Câblage fibre	Fibre monomode 9/125 μm ou 10/125 μm, jusqu'à 70 km
Longueur d'onde	1300 nm
Débit de transfert	1000 Mbps (Gigabit)
Alimentation	7.5 VDC, 1.5 A (adaptateur secteur inclus)
Consommation électrique	7.2 W max
Voyants lumineux	Alimentation, Link/Activité, Full-Duplex, Vitesse
Montage	Mural (supports inclus) ou sur châssis 19" (optionnel, jusqu'à 16 modules)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-25 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Humidité de stockage	5 % à 90 % (sans condensation)
Garantie	5 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement avec l'adaptateur fourni. Ne pas ouvrir le boîtier. Aucune pièce réparable par l'utilisateur.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Contacter le support TRENDNET pour toute réparation.
Fonctions principales	Conversion bidirectionnelle entre cuivre Gigabit et fibre monomode, support des trames étendues (jumbo frames), détection automatique MDI/MDIX.

FOIRE AUX QUESTIONS - TFC-1000S70 TRENDNET

Quelle est la distance maximale supportée par le convertisseur TFC-1000S70 ?

Le convertisseur TFC-1000S70 supporte une distance allant jusqu'à 70 km sur fibre monomode 9/125 μm ou 10/125 μm.

Quels types de câbles sont nécessaires pour connecter le TFC-1000S70 ?

Pour le port cuivre (RJ-45), utilisez un câble Cat. 5 UTP/STP jusqu'à 100 mètres. Pour le port fibre, utilisez un câble fibre monomode avec connecteurs SC.

Comment installer le TFC-1000S70 sur un mur ?

Le boîtier est livré avec des supports muraux. Fixez les supports au mur à l'aide de vis appropriées, puis encliquetez le convertisseur sur les supports.

Puis-je utiliser plusieurs convertisseurs TFC-1000S70 dans un même rack ?

Oui, le châssis optionnel TFC-1600 (19 pouces) peut accueillir jusqu'à 16 modules de la série TFC, dont le TFC-1000S70, avec alimentation redondante.

Que signifient les voyants lumineux sur l'appareil ?

Les voyants indiquent : Power (alimentation), Link/Act (liaison et activité), Full-Duplex (mode duplex intégral) et Speed (vitesse 1000 Mbps). Un voyant allumé indique une condition active.

Le TFC-1000S70 supporte-t-il les trames Jumbo ?

Oui, il supporte les trames étendues (Jumbo frames) sans limite de taille spécifiée, conformément à la norme Ethernet.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation de 7.5 VDC avec un courant de 1.5 A. L'adaptateur secteur est fourni.

Comment nettoyer le convertisseur ?

Débranchez l'appareil, puis nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le voyant Link/Act ne s'allume pas ?

Vérifiez que les câbles sont correctement connectés et que les périphériques sont sous tension. Assurez-vous que la fibre est bien insérée et que le câble cuivre ne dépasse pas 100 mètres. Testez avec un autre câble si nécessaire.

Le TFC-1000S70 est-il compatible avec les fibres multimodes ?

Non, ce modèle est conçu exclusivement pour la fibre monomode (9/125 μm ou 10/125 μm). Pour la fibre multimode, utilisez le modèle TFC-1000MSC.

MODE D'EMPLOI TFC-1000S70 TRENDNET

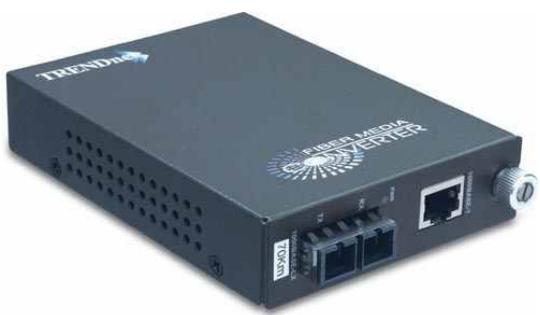

Convertisseur fibre monomode 1000base-t vers 1000base-lx (70KM) avec connecteur de type SC

Les séries de convertisseur de média fibres TFC-1000 de TRENDnet transforment un média 1000Base-T (gigaoctet cuivre) en Média 1000Base-SX/LX (Gigaoctet fibre) et vice versa. Le port 1000Base-T supporte une connexion Gigaoctet full-duplex à la vitesse du fil avec un connecteur RJ-45. La connexion fibre Gigaoctet supporte une optique laser à onde courte (SX) ou longue (LX) avec un connecteur de type SC multi-mode ou mono-mode. Ce convertisseur offrira à votre connexion cuivre Gigabit la capacité d'interférer avec les connections fibres jusqu'à une distance de 70 km. Avec le châssis sur rack optionnel de 16 logements EIA-19", les séries de convertisseurs TFC constituent les solutions parfaites pour les diverses conversions de média fibres.

Caractéristiques

Compatible avec IEEE 1000Base-T et 1000Base-LX. Un port RJ-45 1000Base-T. Un port 1000Base-LX avec connecteur de type SC. Voyants lumineux pour l'alimentation, Link/Activité, Full-Duplex et vitesse. Installation murale possible. Système de Chassis 19" optionnel avec alimentation redondante (TFC-1600), contenant jusqu'à 16 convertisseurs media de la série TFC. Garantie de 5 ans.

Normes:

• IEEE 1000Base-TX et 1000Base-LX Taille d'image supportée:
• Pas de limite (Ethernet standard et trame étendue) Cables réseau

1000Base-TX : Cat. 5, EIA/TIA-568 100-ohm UTP/STP (max. 100 mètres) - 1000Base-SX : Câble en fibre optique multi-mode 50/125 μm, jusqu'à 550 mètres 62.5/125 μm jusqu'à 220 mètres 1000Base-TX : Câble en fibre optique mono-mode 9/125 ou 10/125 μm, jusqu'à 70 Km Longueur d'onde: - 1300nm Protocole: CSMA/CD

Ports:

• 1 port 1000Base-T et 1 port 1000Base-LX Débit de transfert des données:
• 1000Mbps Voyant lumineux de diagnostic:
• Alimentation, Link/Activité, Full-Duplex et vitesse Adaptateur secteur:
• 7.5VDC/1,5A (7,2 watts max.) Température:
• Entreposage: De 25 à C Humidité:
• Fonctionnement : 10% à 90% Entreposage :
• Entre 5 et 90%, pas de condensation

Produits en relation

TFC-1600: Châssis 19" EIA à 16 logements (hauteur : 2 éléments) pour convertisseurs média des séries TFC TFC-1000MSC: Convertisseur fibre multi-mode 1000Base-T vers 1000Base-SX avec connecteur SC TFC-100S20: 1000Base-T vers 1000Base-LX mono-mode fibre (20Km) avec connecteur SC TFC-1000S50: Convertisseur fibre mono-mode 1000Base-T vers 1000Base-LX (50 Km) TFC-1000S70: Convertisseur fibre mono-mode 1000Base-T vers 1000Base-LX (70 Km) (uniquement sur commande spéciale)
