TEW-AO08O - Amplificateur Wi-Fi TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne Wi-Fi extérieure/intérieure
Marque	TRENDNET
Modèle	TEW-AO08O
Type d'antenne	Omnidirectionnelle
Fréquence de fonctionnement	2,4 GHz
Gain	8 dBi
Connecteurs	SMA inversé (mâle) et type N (femelle)
Câble inclus	Câble jumper avec connecteurs SMA et N (30 cm)
Protection	Protecteur de surcharge inclus
Toile isolante	Incluse pour installation extérieure
Usage	Extérieur et intérieur
Matériau	Plastique résistant aux UV
Dimensions (approx.)	Hauteur 30 cm, diamètre 2 cm
Poids (approx.)	200 g
Alimentation	Passive (aucune alimentation requise)
Température de fonctionnement	-20 °C à 60 °C
Installation	Murale ou sur mât
Contenu de la boîte	Antenne, câble jumper, protecteur de surcharge, toile isolante, vis, écrous
Garantie	1 an
Certifications	CE, FCC

FOIRE AUX QUESTIONS - TEW-AO08O TRENDNET

Comment installer l'antenne TEW-AO08O en extérieur ?

Suivez les étapes : débranchez l'antenne dipôle du routeur, fixez le manchon bleu (SMA inversé) du câble jumper au périphérique Wi-Fi, branchez le manchon noir (type N) au protecteur de surcharge, puis reliez le câble d'antenne (TEW-L406/TEW-L412) au protecteur et à l'antenne. N'oubliez pas de raccorder le fil vert à la terre.

Comment installer l'antenne en intérieur ?

Débranchez l'antenne dipôle, fixez le manchon bleu (SMA inversé) du câble intérieur (TEW-L202/TEW-L208) au périphérique Wi-Fi, puis branchez le manchon noir (type N) du câble à l'antenne. Aucun autre câble n'est nécessaire.

Dois-je utiliser un protecteur de surcharge ?

Oui, le protecteur de surcharge est obligatoire pour une installation extérieure. Il protège votre équipement Wi-Fi contre les décharges électriques et les surtensions. Suivez les instructions de mise à la terre.

Quels câbles sont compatibles avec cette antenne ?

Pour l'extérieur, utilisez les câbles TEW-L406 (6 m) ou TEW-L412 (12 m). Pour l'intérieur, utilisez les câbles TEW-L202 (2 m) ou TEW-L208 (8 m). Tous ces câbles sont vendus séparément.

Cette antenne est-elle compatible avec tous les routeurs ?

L'antenne TEW-AO08O est compatible avec tout périphérique Wi-Fi disposant d'un connecteur SMA inversé (RP-SMA). Si votre routeur a un connecteur différent, un adaptateur peut être nécessaire.

Puis-je utiliser l'antenne sans protecteur de surcharge ?

Il est fortement déconseillé d'utiliser l'antenne en extérieur sans protecteur de surcharge. Cela expose votre équipement à des risques de dommages causés par la foudre ou les surtensions.

Comment mettre à la terre le protecteur de surcharge ?

Branchez le fil vert du protecteur à un dispositif de mise à la terre, comme une tige de terre, le système électrique du bâtiment, ou une structure métallique reliée à la terre.

L'antenne est-elle résistante aux intempéries ?

Oui, l'antenne TEW-AO08O est conçue pour une utilisation extérieure avec un matériau résistant aux UV. De plus, le protecteur de surcharge est muni d'une toile isolante pour protéger les connexions.

Quelle est la portée de cette antenne ?

La portée dépend de l'environnement et de l'équipement. Grâce à son gain de 8 dBi, elle peut améliorer significativement la couverture Wi-Fi, jusqu'à plusieurs centaines de mètres en extérieur avec une ligne de vue dégagée.

Que faire si l'antenne ne fonctionne pas après installation ?

Vérifiez que toutes les connexions sont bien serrées, que le protecteur de surcharge est correctement mis à la terre, et que le câble n'est pas endommagé. Testez également avec un autre périphérique Wi-Fi.

MODE D'EMPLOI TEW-AO08O TRENDNET

1. Installation de l'antenne extérieure 1 2. Installation du protecteur de surcharge 4 3. Toile isolante pour installation extérieure 5 4. Installation de l'antenne intérieure 6

1. Installation de l'antenne extérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

Tew-asak

Cable Jumper - Protecteur de surcharge

TEW-L406/TEW-L412

• TEW-L406 - câbles (6 metres)
• TEW-L412 - câbles (12 mètres)

L'une des antennes suivantes :

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

1. Débranche l'antenne dipôle par défaut du point d'accès intérieur ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du cable Jumper à votre périhérique Wi-Fi.

1. Branchez le manchon noir (de type N) du cable Jumper au protecteur de surcharge. Veuillez vous référer à la section No.2 "Installation de l'antenne intérieure"

1. Branchez la fiche restante du protecteur de surcharge au manchon bleu (de type N) du cable de l'antenne (TEW-L406/TEW-L412)
2. Branchez le câble vert sur un dispositif à la terre. ex.

1. Tige de terre 2. Système électrique relié à la terre 3. Bâtiment

1. Branchez le manchon noir restant (de type N) du câble d'antenne à l'antenne.

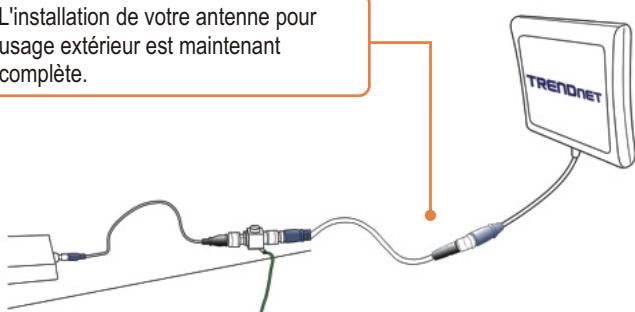

1. L'installation de votre ANTENNE pour usage extérieur est maintenant complétée.

2. Installation du protecteur de surcharge

1. Avant d'installer l'antenne, assurez-vous que le câble extérieur à faibles pertes (TEW-L406/TEW-L412) est assez long pour atteindre le point d'accès ou le routeur. Fixez le manchon bleu de l'adaptateur de câble au périphérique Wi-Fi (SMA inversé) et le manchon noir (de type N) de l'adaptateur de câble au protecteur de surcharge.
2. Enlevez la patte métallique de type L et indiquez l'endroit de la fixation sur le mur.
3. Vissez-le au mur.
4. Positionnez le protecteur dans le support.

Mettez la rondelle

Serrez I'écrou

3. Toile isolante pour installation extérieure

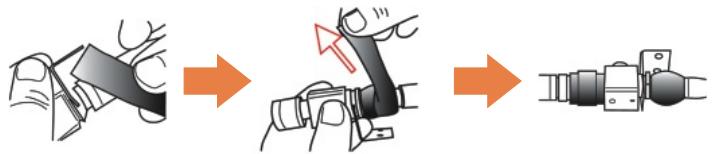

Si votre protecteur de surcharge est installé à l'extérieur, n'oubliez pas d'entourer les deux prises avec la toile isolante fournie.

4. Installation de l'antenne intérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

TEW-L202/TEW-L208

• TEW-L202 - câbles (2 metres)
• TEW-L208 - câbles (8 metres)

L'une des antennes:

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

Remarque : Les antennes intérieures ci-dessous sont fournies avec les câbles ou se branchent directement à votre périphérique Wi-Fi. Aucun autre câble n'est nécessaire:

TEW-AI86D	TEW-AI86DB	TEW-AI75O	TEW-AI75OB

1. Débranchez l'antenne dipôle du point d'accès ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du câble interieur (TEW-L202/ TEW-L208) directement sur le périphérique Wi-Fi.

1. Branchez le manchon noir restant (de type N) du cable d'antenne au manchon bleu (de type N) de l'antenne.

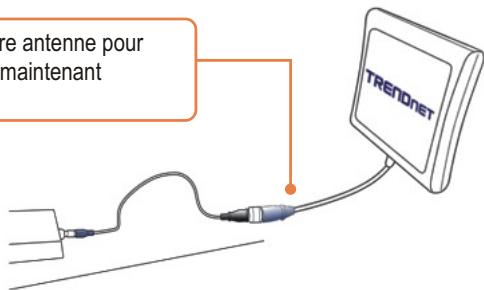

1. L'installation de votre ANTENNE pour usage intérieur est maintenant complète.
