TEG-ECTX - Carte réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI Express Gigabit
Modèle	TEG-ECTX
Marque	TRENDNET
Interface	PCI Express 1.0a
Norme réseau	Gigabit Ethernet (10/100/1000 Mbps)
Connecteur	RJ-45
Systèmes d'exploitation supportés	Windows 2000/2000 Server/XP (32-/64-bit)/2003 Server/Vista (32-/64-bit)
Configuration minimale requise	Processeur 300 MHz, 256 Mo de RAM, lecteur CD-ROM
Contenu de l'emballage	Carte réseau, CD de pilotes, guide d'installation rapide
Alimentation	Alimentation par le bus PCI Express
Dimensions	Environ 120 x 80 mm (carte standard PCIe)
Fonctions principales	Gigabit Ethernet, compatible avec les switches Gigabit, prise en charge du jumbo frame
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter tout contact avec des liquides.
Sécurité	Respecter les précautions contre les décharges électrostatiques (ESD) lors de l'installation. Débrancher l'ordinateur avant d'ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Le produit n'est pas réparable par l'utilisateur. En cas de panne, contacter le support technique.
Informations générales	Enregistrement du produit recommandé sur www.trendnet.com/register

FOIRE AUX QUESTIONS - TEG-ECTX TRENDNET

Comment installer le pilote du TEG-ECTX ?

Insérez le CD de pilotes dans le lecteur. Sous Windows Vista, cliquez sur 'Run autorun.exe'. Sinon, exécutez manuellement. Choisissez 'Install Driver' puis votre système d'exploitation. Suivez l'assistant d'installation, puis redémarrez si nécessaire.

Faut-il brancher la carte avant ou après l'installation du pilote ?

Il est recommandé d'installer d'abord le pilote, puis d'éteindre l'ordinateur, d'insérer la carte dans un logement PCIe libre, et de rallumer. Les pilotes s'installeront automatiquement.

Quels systèmes d'exploitation sont compatibles ?

Windows 2000, 2000 Server, XP (32 et 64 bits), 2003 Server et Vista (32 et 64 bits).

Quel type de câble utiliser pour le TEG-ECTX ?

Utilisez un câble Ethernet RJ-45 standard. Pour des performances Gigabit, un câble de catégorie 5e ou supérieur est recommandé.

Comment raccorder le TEG-ECTX au réseau ?

Branchez un câble RJ-45 de la carte à un port Ethernet libre de votre routeur ou switch Gigabit.

Puis-je utiliser le TEG-ECTX avec un switch non Gigabit ?

Oui, il est compatible avec les réseaux 10/100 Mbps, mais fonctionnera à la vitesse la plus basse. Pour des performances optimales, utilisez un switch Gigabit.

Comment vérifier que la carte est correctement installée ?

Après l'installation, ouvrez le Gestionnaire de périphériques. Recherchez 'TRENDNET TEG-ECTX Gigabit Ethernet Adapter' sous 'Cartes réseau'. Si aucun point d'exclamation n'apparaît, l'installation est réussie.

Que faire si la carte n'est pas détectée ?

Vérifiez que la carte est bien insérée dans le logement PCIe. Essayez un autre logement si disponible. Assurez-vous que le pilote est installé correctement. Consultez le Guide de l'utilisateur sur le CD.

Le TEG-ECTX supporte-t-il les jumbo frames ?

Oui, il supporte les jumbo frames. Vous pouvez configurer la taille du MTU dans les paramètres avancés du pilote (généralement jusqu'à 9 000 octets).

Où puis-je trouver les pilotes les plus récents ?

Rendez-vous sur le site de TRENDNET (www.trendnet.com) dans la section support/téléchargements, recherchez TEG-ECTX et téléchargez les pilotes pour votre système.

MODE D'EMPLOI TEG-ECTX TRENDNET

1. Avant de commencer 1 2. Procéder à l'installation 2

Contenu de l'emballage

• TEG-ECTX/TEG-ECSX CD-Pilote
• Guide d'installation rapide

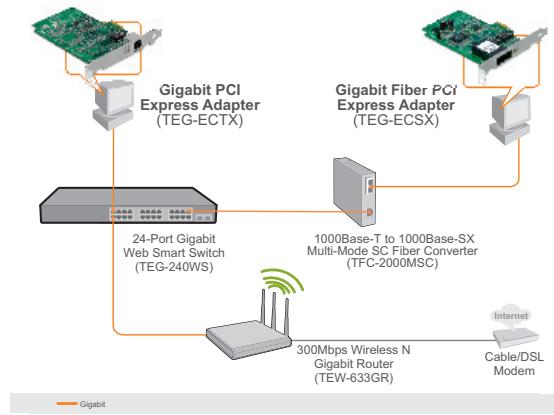

Système requis

• Logement PCI Express 1.0a
• Lecteur de CD-ROM
• Microprocesseur : 300 MHz ou supérieur / 800 MHz ou supérieur (Windows Vista)
• Mémoire: Minimum 256MB RAM / 512MB RAM ou moins (Windows Vista)
• Windows 2000/2000 Server/XP (32-/64-bit)/2003 Server/Vista (32-/64-bit)
• Un câble Ethernet RJ-45 (TEG-ECTX) Cable fibre multi mode 50/125 ou 62,5/125 μm (TEG-ECSX)
• Convertisseur fibre recommandé : TFC-1000MSC ou TFC-2000MSC
• Switch Gigabit recommandé: TEG-S5 ou TEG-S8

2. Procéder à l'installation

Remarque: Ne branche pas le TEG-ECTX/TEG-ECSX à votre ordinateur avant d'en recevoir la consigne.

1. Insérez le CD-ROM avec le pilote dans votre lecteur de CD-ROM.

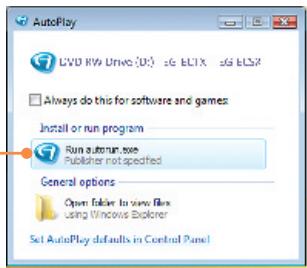

2. Cliquez sur Run autorun.exe (Windows Vista uniquement).

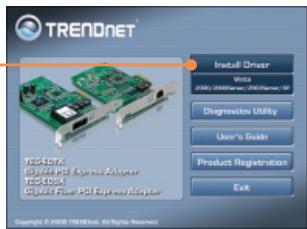

3. Cliquez sur Install Driver (Installer le pilote) et ensuite sur votre système d'exploitation.

1. Cliquez sur Next. Et suivez les instructions de l'Assistant d'installation.

1. Cliquez sur OK pour redémarrer l'ordinateur (Windows 2000/Vista server uniquement).

1. Cliquez sur Terminer (Finish).

1. Eteignez votre ordinateur et ouvrez le boîtier de votre ordinateur.

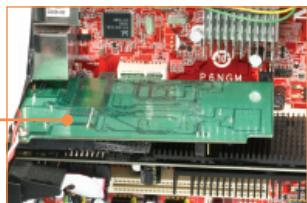

1. Insérez fermement la carte PCIe dans un logement PCIe libre, allumez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

1. Les pilotes s'installeront automatiquement.

Branchement du teg-ectx à votre réseau

1. Branchez un câble réseau RJ-45 de l'ordinateur à un port Ethernet libre de votre Gigabit routeur ou de votre Gigabit switch.

Branchement du TEG-ECSX à votre réseau

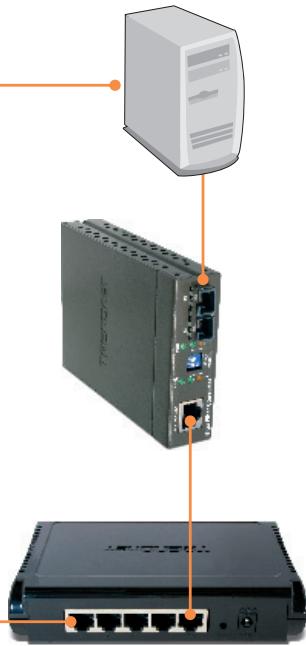

1. Branchez un câble de type SC multi mode entre le TEG-ECSX et un convertisseur fibre Gigabit fibre (p. ex. le TFC-2000MSC).

Remarque: Assurez-vous que les câbles TX et RX sont inversés sur les connexions opposées.

1. Branchez un câble Ethernet entre le convertisseur fibre et un port Ethernet Gigabit de votre switch (p. ex. le TEG-S5).

L'installation est maintenant complète.

Pour obtenir des informations détaillées sur la configuration et les paramètres de configuration avancés du TEG-ECTX/TEG-ECSX, veuillez consulter le Guide de l'utilisateur sur le pilote et sur le CD-ROM.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur:

www.trendnet.com/register

Nous vous remercions d'avoir besoin de Trendnet
