TE100-PCIWN - Carte réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Ethernet
Marque	TRENDNET
Modèle	TE100-PCIWN
Interface	PCI 32 bits (2.1)
Débit	10/100 Mbps
Connecteur	RJ-45
Norme	IEEE 802.3u (10/100Base-TX)
Compatibilité système	Windows 2003 Server, XP, 2000, ME, 98SE
Processeur requis	Intel Pentium 300 MHz ou supérieur
Mémoire minimale	32 Mo de RAM
Alimentation	Via le bus PCI
Dimensions (L x l x h)	120 x 50 x 10 mm
Poids	45 g
Fonctions principales	Connectivité réseau filaire, Plug and Play, auto-négociation
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éteindre l'ordinateur avant l'installation
Pièces détachées	Aucune pièce détachable
Réparabilité	Non réparable par l'utilisateur
Contenu de l'emballage	Carte réseau, guide d'installation rapide, disquette de pilotes

FOIRE AUX QUESTIONS - TE100-PCIWN TRENDNET

Comment installer la carte TE100-PCIWN ?

Éteignez votre ordinateur et ouvrez le boîtier. Insérez fermement la carte dans un logement PCI 32 bits libre. Allumez l'ordinateur. Windows détectera et installera automatiquement les pilotes appropriés (sauf Windows 98SE). Branchez un câble RJ-45 de la carte à un port Ethernet libre de votre routeur ou switch.

Quels systèmes d'exploitation sont supportés ?

La carte prend en charge Windows 2003 Server, Windows XP, Windows 2000, Windows ME et Windows 98SE. Les systèmes plus récents comme Windows 10 ne sont pas officiellement supportés.

Comment brancher le câble réseau ?

Utilisez un câble Ethernet RJ-45 standard. Branchez une extrémité sur la carte réseau et l'autre sur un port libre de votre routeur, switch ou modem. La connexion doit être fermement enclenchée.

Que faire si le pilote ne s'installe pas automatiquement ?

Pour Windows 98SE, insérez la disquette de pilotes fournie et suivez les instructions d'installation manuelle. Pour les autres systèmes, assurez-vous que la carte est correctement enfoncée dans le logement PCI et redémarrez l'ordinateur.

Comment vérifier si la carte est détectée ?

Ouvrez le Gestionnaire de périphériques (cliquez droit sur 'Poste de travail' > 'Propriétés' > 'Matériel'). Sous 'Cartes réseau', vous devriez voir 'TRENDNET TE100-PCIWN' ou un périphérique Ethernet. S'il y a un point d'exclamation, réinstallez les pilotes.

Puis-je utiliser cette carte avec Windows 10 ?

Non, le TE100-PCIWN n'est pas compatible avec Windows 10. Les pilotes ne sont disponibles que pour les versions plus anciennes (jusqu'à Windows 2003 Server). Envisagez une carte réseau moderne avec support Windows 10.

Qu'est-ce que la fonction Wake-on-LAN ?

Le Wake-on-LAN permet d'allumer un ordinateur à distance via un signal réseau. Le modèle TE100-PCIWN ne supporte pas cette fonction ; seul le TE100-PCIWA (vendu séparément) l'offre avec un câble dédié.

Comment configurer l'adresse IP ?

Par défaut, la carte utilise le DHCP pour obtenir une adresse IP automatiquement. Pour une adresse statique, allez dans 'Panneau de configuration' > 'Connexions réseau', cliquez droit sur la connexion, puis 'Propriétés' > 'Protocole Internet (TCP/IP)'.

Que faire si les voyants ne s'allument pas ?

Vérifiez que la carte est bien insérée dans le logement PCI et que le câble RJ-45 est correctement branché. Essayez un autre câble ou port sur le routeur. Si le problème persiste, la carte ou le port PCI peut être défectueux.

Où télécharger les pilotes ?

Les pilotes sont fournis sur la disquette incluse dans l'emballage. Vous pouvez également les télécharger sur le site officiel de TRENDNET (rubrique 'Support' > 'Téléchargements') en recherchant 'TE100-PCIWN'.

MODE D'EMPLOI TE100-PCIWN TRENDNET

1. Avant de commencer 1 2. Procéder à l'installation 2

Contenu de l'emballage

• TE100-PCIWN/TE100-PCIWA
• Guide d'installation rapide
• Lecteur de disquettes
• 3 connecteurs Wake-on-LAN cable (TE100-PCIWA unicité)

Configuration du système

• Logement 2.1 PCI 32 bits (2.2 pour le Wake-on-LAN)
• Lecteur de disquettes
• Microprocesseur : Intel Pentium 300MHz ou supérieur
• Mémoire : 32 MB de RAM ou davantage Windows 2003 Server/XP/2000/ME/98SE
• Un câble Ethernet RJ-45

2. Procéder à l'installation

1. Eteignez votre ordinateur et ouvrez le boîtier de votre ordinateur.

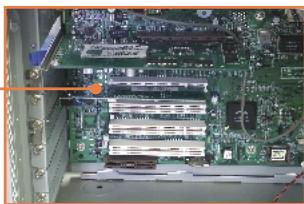

1. Insérez fermement la carte PCI dans un logement PCI libre, allumez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

Remarque : Windows 2003 Server/XP/2000/ME détecteront et installeront automatiquement les pilotes appropriés. Pour Windows ME, veuillez redémarrer le PC après avoir terminé l'installation du pilote. Pour Windows 98/98SE, veuillez consulter la partie Dépannage et les instructions concernant l'installation de pilotes.

1. Branchez un câble réseau RJ-45 de l'ordinateur à un port Ethernet libre de votre routeur ou de votre switch.

L'installation est maintenant complète.
