U250X, U260W, V230X - Projecteurs NEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Résolution	U250X : 1920 x 1200 (WUXGA), U260W : 1280 x 800 (WXGA), V230X : 1024 x 768 (XGA)
Luminosité	U250X : 5000 lumens, U260W : 4000 lumens, V230X : 3000 lumens
Contraste	U250X : 10000:1, U260W : 10000:1, V230X : 2000:1
Durée de vie de la lampe	Environ 4000 heures (mode normal), jusqu'à 10000 heures (mode éco)
Connectivité	HDMI, VGA, USB, RS-232, RJ-45
Dimensions approximatives	U250X : 320 x 240 x 100 mm, U260W : 320 x 240 x 100 mm, V230X : 300 x 230 x 100 mm
Poids	U250X : 3,5 kg, U260W : 3,5 kg, V230X : 2,5 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Fonctions principales	Projection 2D/3D, correction de trapèze, zoom numérique
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres, réparabilité modérée
Sécurité	Protection contre la surchauffe, verrouillage par mot de passe
Informations générales	Idéal pour les présentations professionnelles et l'éducation, garantie de 3 ans

FOIRE AUX QUESTIONS - U250X, U260W, V230X NEC

Comment résoudre un problème d'image floue sur le NEC U250X, NEC U260W ou NEC V230X ?

Vérifiez la mise au point de l'objectif et assurez-vous qu'il est propre. Utilisez le menu de réglage de l'image pour ajuster la netteté.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché et que l'alimentation est fonctionnelle. Assurez-vous que le couvercle de la lampe est bien fermé.

Comment changer la lampe du NEC U250X, NEC U260W ou NEC V230X ?

Éteignez le projecteur et débranchez-le. Laissez la lampe refroidir, puis retirez le couvercle de la lampe et suivez les instructions pour remplacer la lampe.

Pourquoi le projecteur ne détecte-t-il pas mon ordinateur ?

Vérifiez que le câble vidéo est correctement connecté. Assurez-vous que la source d'entrée du projecteur est réglée sur le port approprié (HDMI, VGA, etc.).

Comment ajuster la luminosité du NEC U250X, NEC U260W ou NEC V230X ?

Accédez au menu des paramètres d'image et utilisez les options de luminosité pour l'ajuster selon vos préférences.

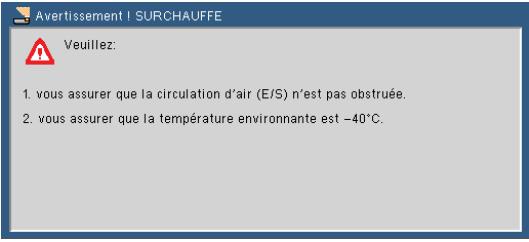

Que faire si le projecteur surchauffe ?

Assurez-vous que le filtre à air est propre et que le projecteur est bien ventilé. Évitez de bloquer les sorties d'air.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres et recherchez l'option de réinitialisation. Suivez les instructions pour restaurer les paramètres d'usine.

Que faire si le son ne fonctionne pas lors de la projection ?

Vérifiez que le volume du projecteur est réglé correctement. Assurez-vous également que l'audio est activé sur l'appareil source.

Comment mettre à jour le firmware du NEC U250X, NEC U260W ou NEC V230X ?

Téléchargez la dernière version du firmware sur le site de NEC, puis suivez les instructions fournies pour effectuer la mise à jour.

Où trouver le numéro de modèle et le numéro de série du projecteur ?

Le numéro de modèle et le numéro de série se trouvent généralement au dos ou en dessous du projecteur, sur une étiquette.

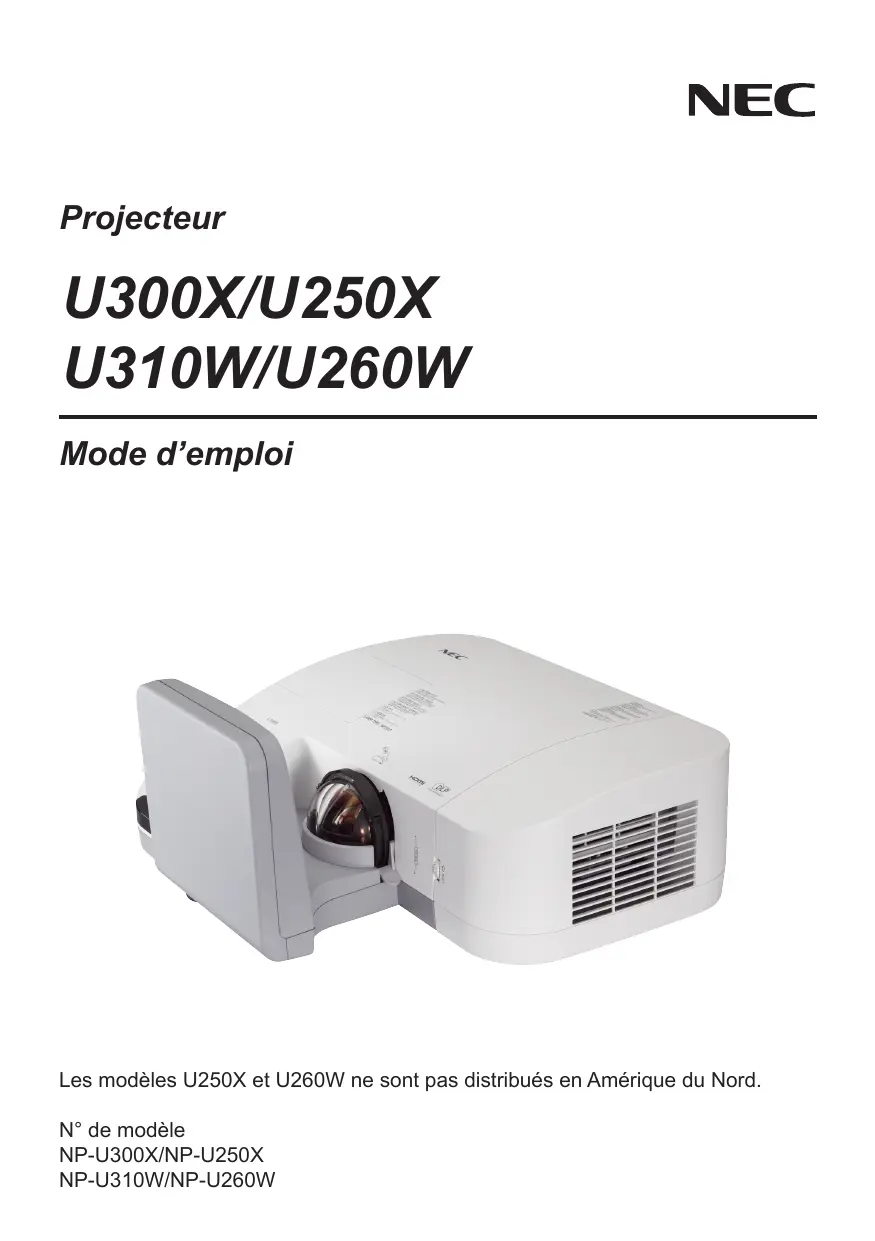

MODE D'EMPLOI U250X, U260W, V230X NEC

Les modèles U250X et U260W ne sont pas distribués en Amérique du Nord.

N^ de modulo

NP-U300X/NP-U250X

NP-U310W/NP-U260W

• DLP et BrilliantColor sont des marques déposées de Texas Instruments.
• IBM est une marque déposée ou enregistrée d'International Business Machines Corporation.
• Macintosh, Mac OS X, iMac et PowerBook sont des marques déposées de Apple Inc. enregistrées aux Etats-Unis d'Amérique ou dans d'autres pays.
• Microsoft, Windows, Windows Vista, Internet Explorer, .NET Framework et PowerPoint sont soit des marques déposées soit des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
• MicroSaver est une marque déposée de Kensington Computer Products Group, qui est une division de ACCO Brands.

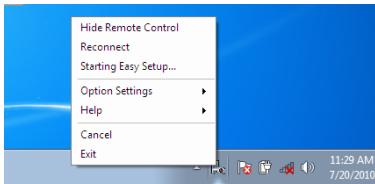

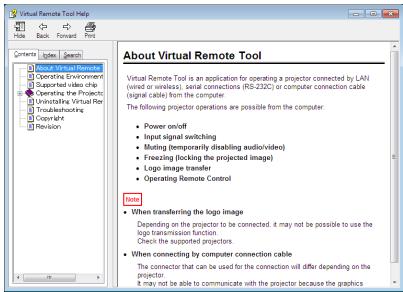

• Le Virtual Remote Tool fonctionne avec la bibliothèque Winl2C/DDC, © Nicomsoft Ltd.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

• Blu-ray est une marque déposée de l'Association Blu-ray Disc.
• Les autres noms de produits ou d'entreprises mentionnés dans ce mode d'emploi peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

REMARQUES

(1) Le contenu de ce mode d'emploi ne peut pas'être réimprimé partiellement ou en totalité sans autorisation.
(2) Le contenu de ce mode d'emploi est susceptible d'être modifié sans préavis.
(3) Une grande attention a ete portee a l'elaboration de ce mode d'emploi ; toutefois, veuillez nous contacter si vous remarquez des points litigieux, des erreurs ou des omissions.
(4) Nonobstant l'article (3), NEC ne pourrait être tenu pour responsable de pertes de profit ou d'autres pertes résultat de l'utilisation de ce projeteur.

Consignes de sécurité

Precautions

Veuillez dire ce manuel avec attention avant d'utiliser votre projecteur NEC U300X/U250X/U310W/U260W et conserver le manuel à portée de main pour toute consultation ultérieure.

ATTENTION

Pour couper complètement l'alimentation, retirez la prise du secteur.

La prise du sectorur doit être accessible et installée le plus après possible de l'appareil.

ATTENTION

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ PAS LE BOITIER.

A L'INTÉRIEUR SE TROUVENT DES COMPOSANTS À HAUTE TENSION.

POUR Toute RÉPARATION, ADRESSEZ-VOUS À UN RÉPARATEUR AGREE.

Ce symbole avertit l'utilisateur que le contact avec certaines parties non isolées à l'intérieur de l'appareil risque de causeur une électrocution. Il est donc dangereux de toucher quoi que ce soit à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur que d'importantes informations sont fournies sur le fonctionnement ou l'entretien de cet apparéil.

Ces informations doivent être lues attentivement pour éviter tout problème.

AVERTISSEMENT: AFIN DE PREVENIR TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE. NE PAS UTILISER DE RALLONGE AVEC LA PRISE DE CETTE APPAREIL ET NE PAS NON PLUS LA BRANCHER DANS UNE PRISE MURALE SI TOUTES LES FICHES NE PEUVENT ÉTRE INSÉRÉES COMPLÉTEMENT.

DOC Avis de conformation (pour le Canada uniquement)

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

Mise au rebut du produit usage

La législation europeenne, appliquée dans tous les États membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures menagères. Ceci inclus les projecteurs et leurs accessoires électriques ou lampes. Lorsque vous mettez au rebut des produits, veuillez suivir les recommendations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont recyclés et de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives, comme par exemple celles causées par le mercure des lampes sur la santé humaine et sur l'environnement, même à faibles doses. La marque figurant sur les produits électriques et Electroniques ne s'applique qu'aux États membres actuels de l'Union Européenne.

Mesures de sécurité importantes

Ces instructions de sécurité garantissent la longévite de votre projecteur et préviennent les risques d'incendie et de décharge électrique. Lisez-les et respectez les conseils.

Installation

• Ne placez pas le projecteur dans les endroits suivants :

• sur un chariot, un support ou une table instable.

• près d'un point d'eau, d'un bain ou dans des pieces humides.
• à la lumière directe du soleil, près de chauffages ou d'appareils émettant de la chaleur.
  -dans un environnement poussiereux, enfumé ou embué.

• sur une feuille de papier, une carbette ou un tapis.

• Si vous voulez installer le projecteur au plafond :

• Ne pas essayer d'installer le projecteur soi-même.

• Le projeteur doit être installé par un technicien qualifié pour garantir une installation réussie et réduire le risque d'eventuelles blessures corporelles.
• De plus, le plafond doit être suffisamment solide pour supporter le projecteur et l'installation doit être conforme aux réglementations locales de construction.
• Veuillez consulter votre revendeur pour de plus amples informations.

Placez le projecteur en position horizontale

L'angle d'inclinaison du projecteur ne devrait pas exceder 15 degrés. Le projecteur ne devrait pas non plus être installé ailleurs que sur un bureau ou au plafond, sinon la durée de vie de la lampe risque d'être grandement écouriée.

Précautions contre l'incendie et l'électrocution

Veiller a ce que la ventilation soit suffisante et a ce que les bouches ne soient pas obstruées afin d'éviter toute accumulation de chaleur à l'intérieur du projecteur. Laisser un espace d'au moins 4 pouces (10 cm) entre le projecteur et le mur.
- N'essayez pas de toucher la grille de ventilation, elle peut ettre très chaude lorsque le projecteur est allumé et immadiatement après que le projecteur soit eteint.

• Eviter de faire tomber des corps étrangers comme des trombones et des morceaux de papier dans le projecteur. Ne pas essayer de recuperer des objets tombés dans le projecteur. Ne pas insérer d'objet metallique comme un fil ou un tournevis dans le projecteur. Siquelque chose venait à tomber dans le projecteur, le débrancher immédiatement et demander à un réparateur qualifié desteroler l'objet.

• Ne placez pas d'objet sur le projecteur.

• Ne pas toucher la prise d'alimentation pendant un orage. Cela pourrait cause un choc électrique ou un incendie.
• Le projeteur est conscience pour fonctionner sur une alimentation électriche de 100-240 V CA 50 / 60Hz Assurez-vous que votre alimentation électriche soit conforme avant d'utiliser votre projeteur.
• Ne pas regarder dans le mirroir lorsque le projecteur est en marche. Cela pourrait provoquer de graves dommages oculaires.

• Tenir les objets (loupe, etc) hors de la trayectorie du rayon lumineux du projecteur. Le faisceau de lumière projeté par le miroir est entendu, ainsi tout objet pouvant redirger la lumière provenant du miroir, peut avoir des conséquences imprévisibles, comme un incendie ou des blessures aux yeux.
• Ne pas bloquer le rayon lumineux entre la source lumineuse et le miroir avec des objets. Simon cet objet pour prendre feu.
• Ne placez pas d'objets sensibles à la chaleur en face du miroir du projecteur ou de la grille d'aération. À défaut de respecter cette consigne, les objets en question pourraient fondre ou vous brûler les mains en raison de la chaleur produit par la lampe et les orifices de ventilation.

• Manipuez le cable d'alimentation avec précaution. Un cable endommagé ou égratigné peut entrainer une électrocution ou un incendie.

• N'utilisez aucun autre cable d'alimentation que celui fourni.

• Ne pliez pas ou n'écrasez pas le cable d'alimentation de manière excessive.
• Ne placez pas le cable d'alimentation sous le projecteur ou tout autre objet lourd.
• Ne couvre pas le cable d'alimentation avec d'autres matériaux deux comme des tapis.
• Ne soumettez pas le cable d'alimentation à la chaleur.

• Ne manipuez pas la prise d'alimentation avec des mains mouillées.

• Eteindre le projecteur, débrancher le cable d'alimentation et faire réviser l'appareil par un technicien qualifié dans le cas des problèmes suivants :

• Le cable ou la prise d'alimentation est endommagé ou égratigné.

• Du liquide a ete repandu a l'intérieur du projecteur, ou ce dernier a ete exposé à la plue ou a l'eau.
• Le projeteur ne fonctionne pas normalement lorsque vous suivez les instructions décrites dans ce mode d'emploi.
• Le projecteur est tombé ou le boitant a été endommagé.

• Les performances du projecteur ont decliné, indiquant un besoin de maintenance.

• Déconnectez le cable d'alimentation et tout autre cable avant de transporter le projecteur.

• Eteigneze le projecteur et débranchez le cable d'alimentation avant de nettoyer le boitier ou de remplacer la lampe.
• Eteindre le projecteur et débrancher le cable d'alimentation si le projecteur n'est pas utilisé durant une longue période.
  Lors de l'utilisation d'un cable LAN: Pour notre sécurité, ne raccordez pas au connecteur pour périphérique externe de cable pouvant avoir une tension excessive.

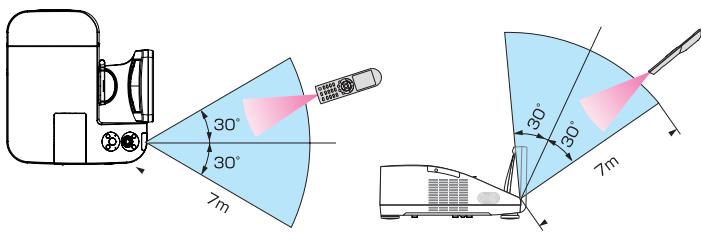

Précautions se rapportant à la télécommande

• Manipulator la télécommande avec précaution.
• Si la télécommande est mouillée, I'essuyer immidiatement.
• Evitar toute chaleur chaleur excessive et l'humidité.
• Ne jamais court-circuiter, chauffeur ou démonter les piles.
• Ne jamais jeter les piles au feu.
• Si la télécommande n'est pas utilisé pendant une longue période,steroler les piles.
• S'assurer de respecter la polarité (+/-) des piles.
• Ne pas utiliser des piles neuves et des piles usagées en même temps et ne pas utiliser des piles de différents types ensemble.
• Mettre les piles usagées au redut d'parés la réglementation locales.

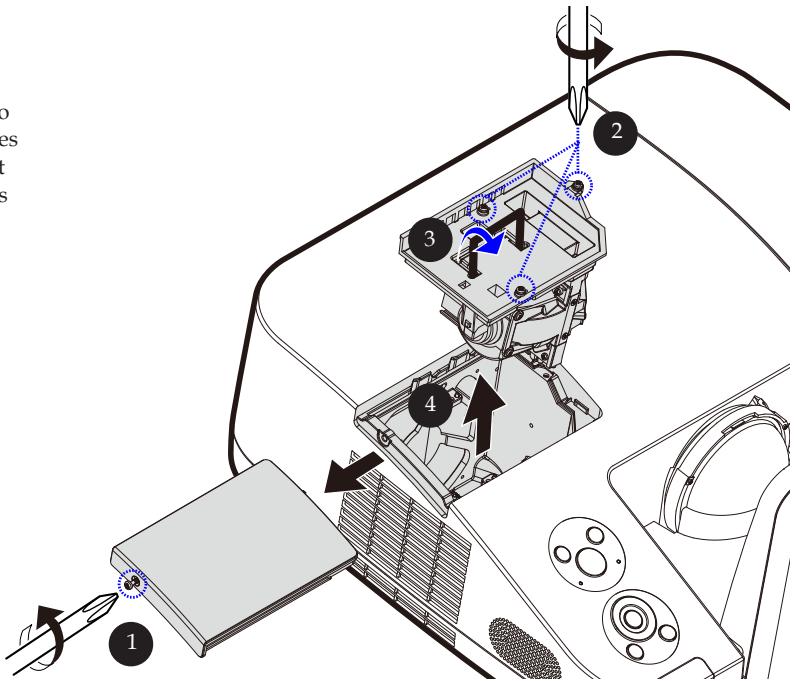

Remplacement de la lampe

Pour remplacer la lampe, suivre toutes les instructions de la page 61-62.

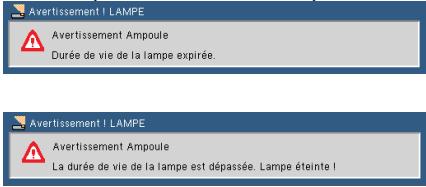

Assurez-vous de remplaacer la lampe et le filtre lorsque le message [LA LAMPE A ATTEINT SA DUREE DE VIE MAXIMUM, PRIÈRE DE REMPLACER LA LAMPE ET LE FILTRE.] s'affiche. Si l'on continue à utiliser la lampe après qu'elle ait atteint la fin de service, l'ampoule de la lampe risque de se briser en éclats, et des débris de verre risquent d'être dispersés dans le coffret de la lampe. Ne les touche pas car ils peuvent vous blesser.

Si cela se produit, prendre contact avec votre revendeur pour le remplacement de la lampe.

\section*{Caracteristique de la lampe}

Le projecteur utilise une lampe au mercure à haute-pression comme source lumineuse. Les caractéristiques de la lampe font que sa luminosité décline graduèlement avec l'âge. Également, le fait d'allumer et d'éteindre féquèment la lampe favorisera cette perte de luminosité.

ATTENTION:

• NE TOUCHEZ PAS LA LAMPE immédiatement après qu'elle a éeutilisé. Elle sera extrément chaude. Eteignez le projecteur puis déranchez le cale d'alimentation. Attendez au moins une heures que la lampe se soit refroidie avant de la manipuler.
• Lors du retrait de la lampe d'un projecteur monté au plafond, assurez-vous que personne ne se trouv.
  sous le projecteur. Des fragments de verre pourraient tomber si la lampe a grillé.

Précautions sanitaires pour les utilisateurs visuaisant des images 3D

• Avant de visionner un contenu 3D, n'oubliez pas de dire les précautions d'emploi concernant votre santé qui peuvent se trouver dans le manuel de l'utilisateur inclus avec vos lunettes 3D actives ou leur contenu 3D compatible tels que des DVD,iaux videoo,des fichiers videoe sur suaive ordinateur,etc.
  Pour éviter tous problèmes, veuilles observer ce qui suit :
• Ne pas utiliser de lunettes 3D actives pour l'affichage de contenu non 3D.
• Laisser une distance de 2m / 7 pieds ou plus entre l'écran et l'utilisateur. Visualiser des images 3D de trop pres peut vous fatiguer les yeux.
• Évitez de regarder des images en 3D pendant une période de temps prolongée. Prenez une pause de 15 minutes ou plus après chaque heures de visualisation.
• Si vous ou un membre de votre famille a des antecedents de sensibilité à la lumière, consulter un médecin avant de visionner des images 3D.
• Lors de la visualisation d'images en 3D, si vous tombez malade (nausées,étourdissements,maux detête,fatigue oculaire,vision trouble,convulsions,engourdissements)veuillez arreter de les visualiser. Si les symptômes persistent, consultez un médecin.

A propos du mode Haute Altitude

• Reglez [MODE VENTILATEUR] sur [Haut] lorsque le projecteur est utilisé à des altitudes d'environ 2500 pieds/760 mètres ou plus.
• Utiliser le projecteur à des altitudes d'environ 2500 pieds/760 mètres sans régler sur [Haut] peut causeer une surchauffe et le projecteur pourrait s'éteindre. Si cela se produit, attendez quelques minutes et allumez le projecteur.
• Utiliser le projecteur à des altitudes moins importantes que 2500 pieds/760 mètres ou encore moins et régler sur [Haut] peut provoquer une baisse de température trop facile de la lampe, et cause une oscillation de l'image. Commutez [Mode Ventilateur] sur [Auto].
  Utiliser le projecteur à des altitudes d'environ 2500 pieds/760 metres ou plus peut raccourcir la durée de vie des composants optiques tels que la lampe.

À propos des droits d'auteur des images originales projétées :

Notez que l'utilisation de ce projeteur dans un but commercial ou pour attirer l'attention du public dans un lieu comme un café ou un hôtel et l'emploi de la compression ou de l'extension d'image d'écran avec les fonctions suivantes risque de constituer une infraction aux droits d'auteur qui sont protégés par la loi sur les droits d'auteur. [Format], [Trapèze], Fonction de grossissement et autres fonctionssemblables.

Table des matières

Table des matieres 1

Notice d'utilisation. 2

Mises en Garde 2

Introduction. 4

Ca racteristiques du Produit 4

Contenu du paquet 5

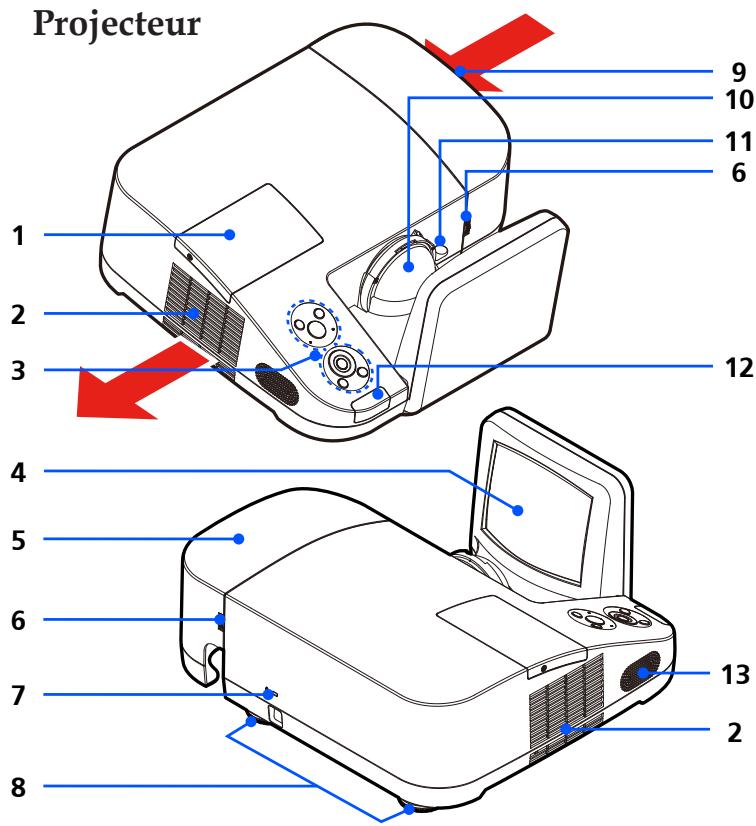

Aperçu du produit 6

Projecteur 6

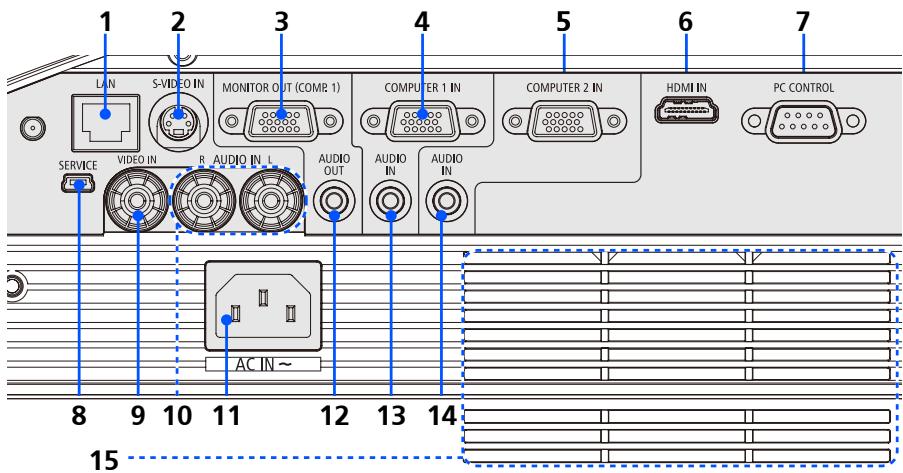

Ports de connexions. 7

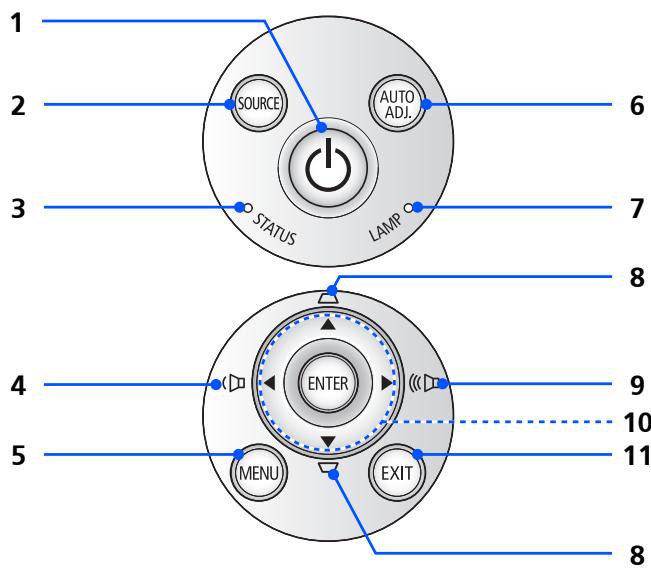

Panneau de commandes 8

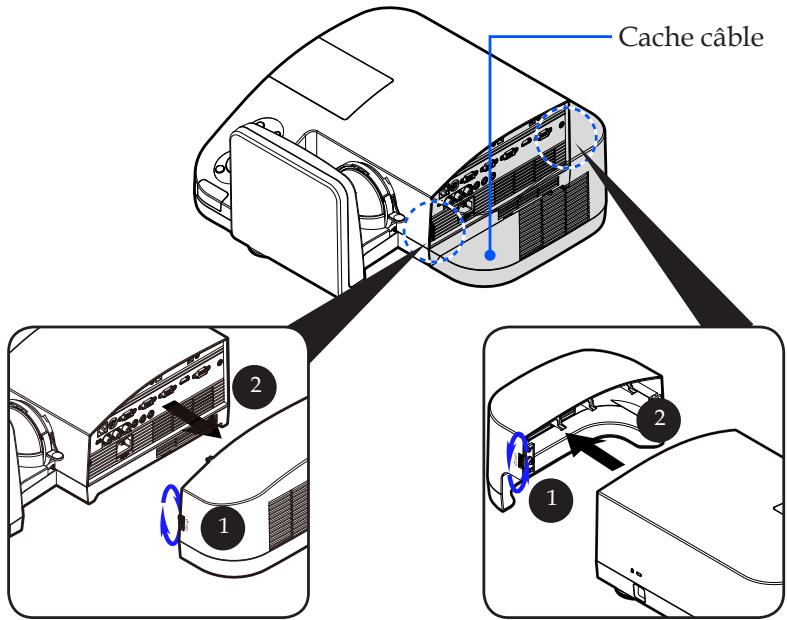

Enlever et attacher le cache cable. 9

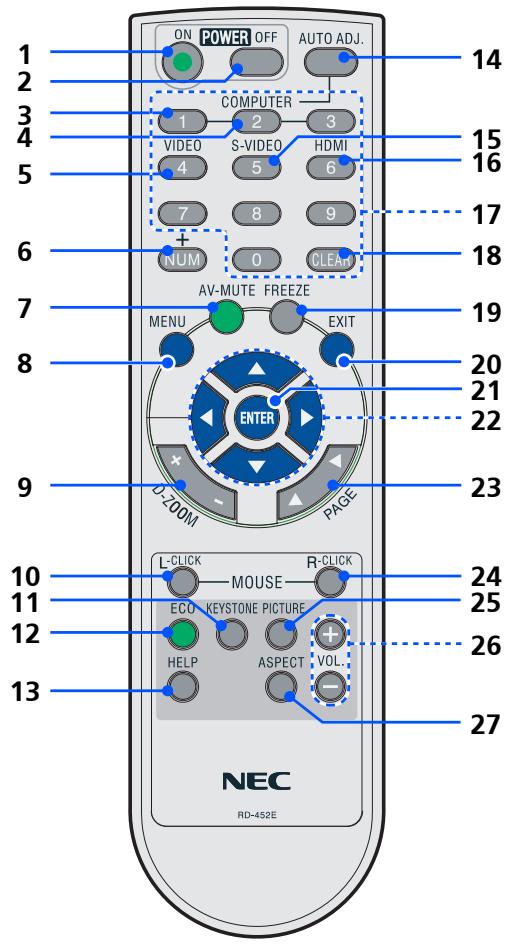

Télécommande. 10

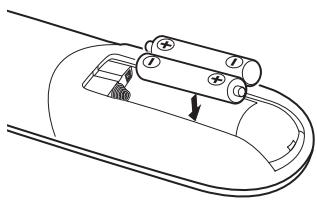

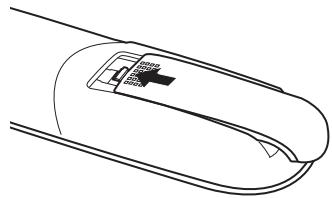

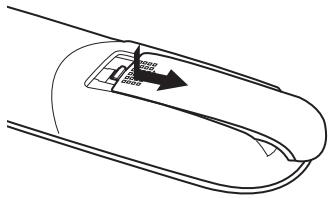

Installation des piles 13

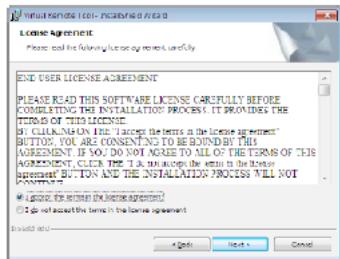

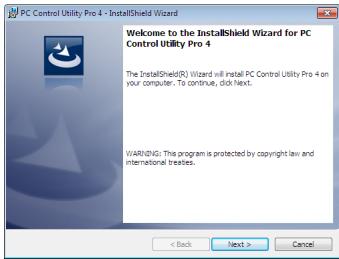

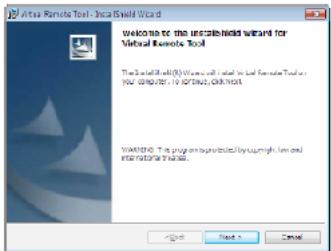

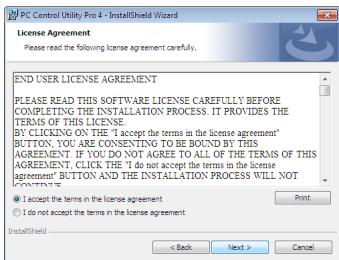

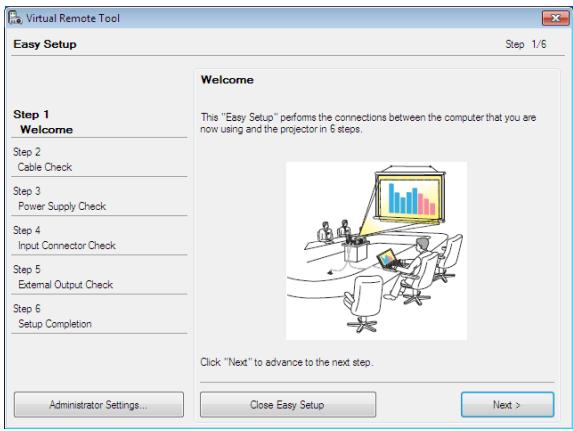

Utilisation du logiciel télécharge 14

Installation 23

Connexion du projecteur. 23

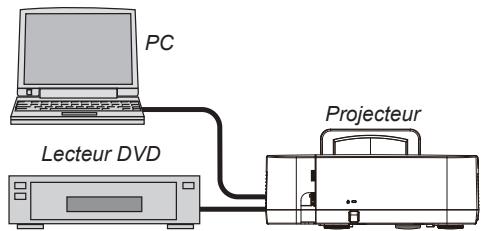

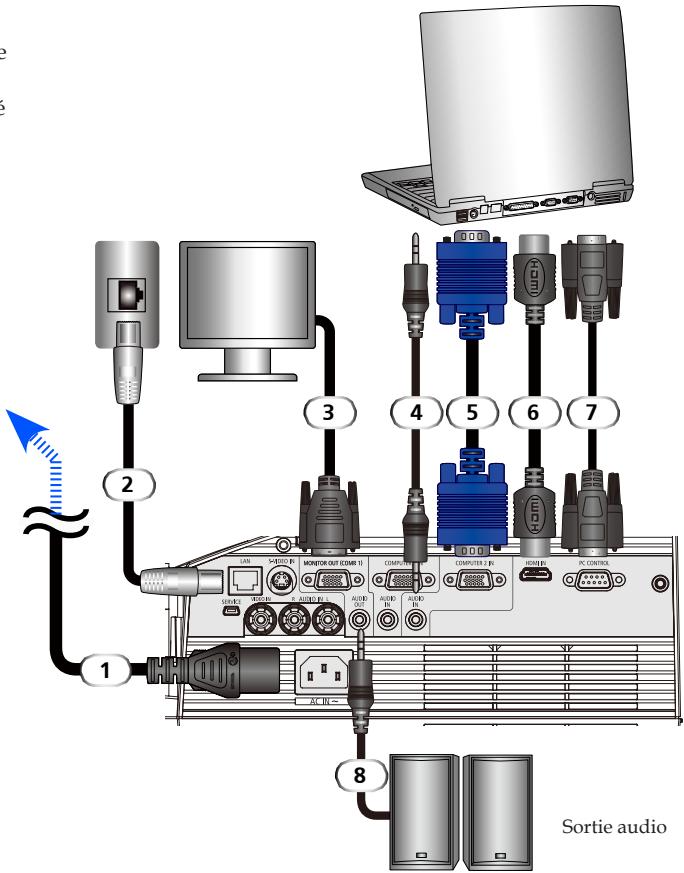

Connexion à l'ordinateur de bureau/ ordinateur portable/Réseau 23

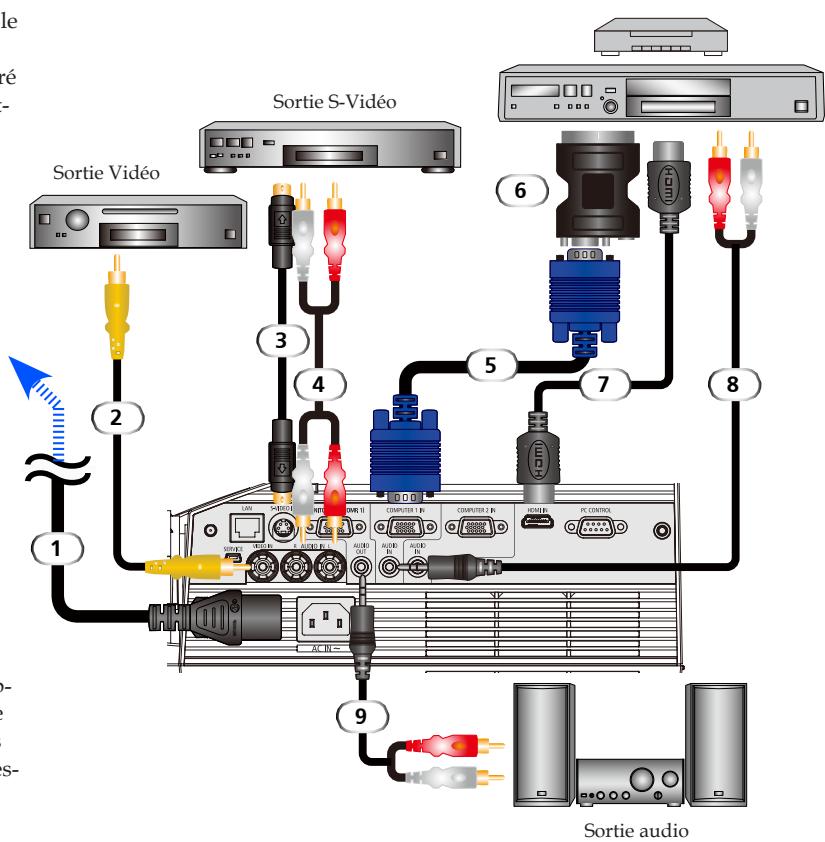

Connexion aux sources video 24

Mise sous/hors tension du projecteur 25

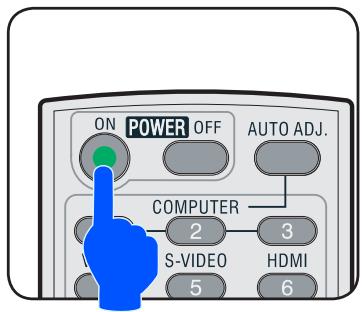

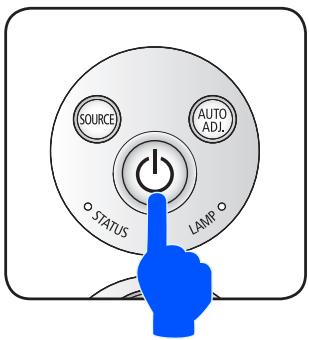

Mise sous tension du projecteur. 25

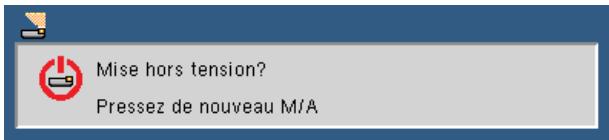

Mise hors tension du projecteur 26

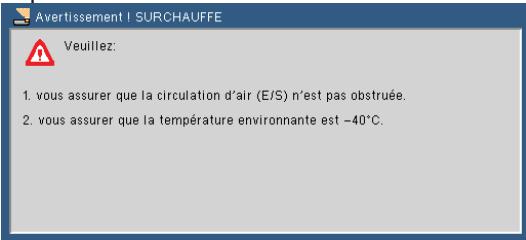

Voyant d'avertissement 27

Réglage de l'image projetée 28

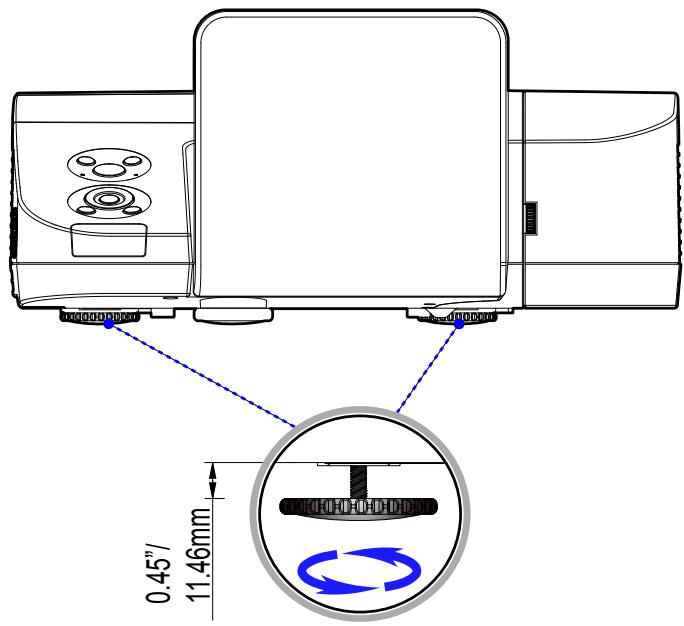

Ajuster la hauteur de l'imag projectee..28

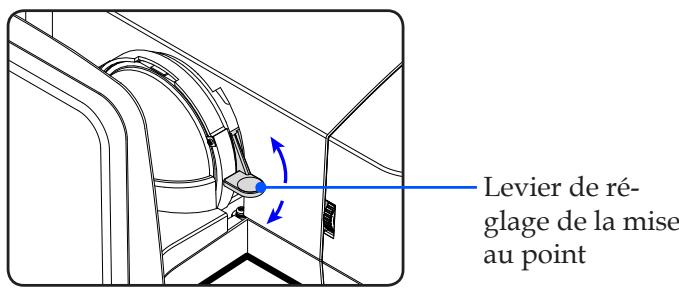

Réglagede la mise au point du projecteur 29

Réglage de laaille de l'image projetée 29

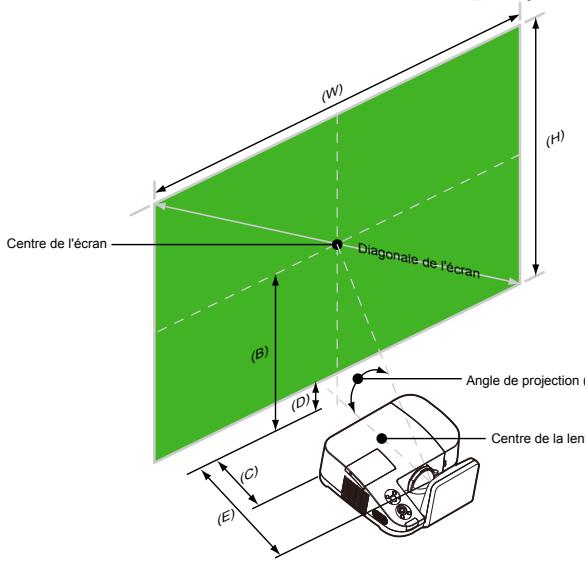

Distance de projection et taille de l'écran 30

Commandes Utilisateur 31

Affichage à l'écran 31

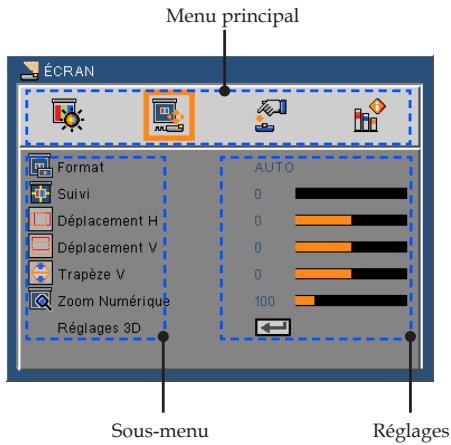

Commentutiliser 31

Arborescence du menu 32

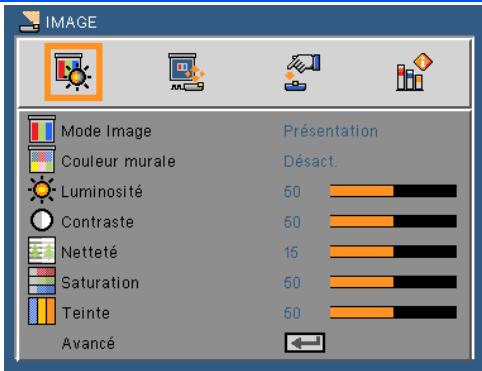

IMAGE 34

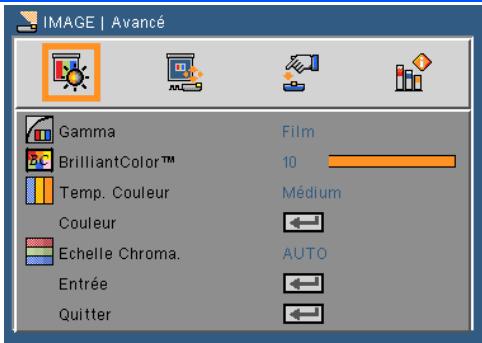

IMAGE | Avance 36

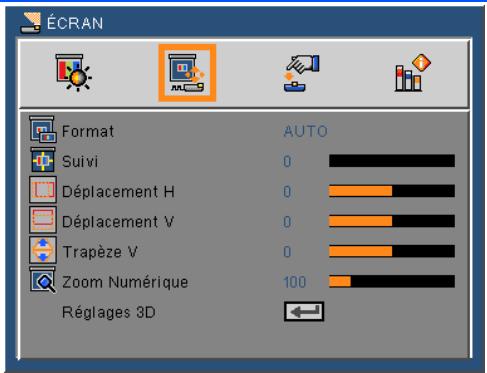

ÉCRAN. 38

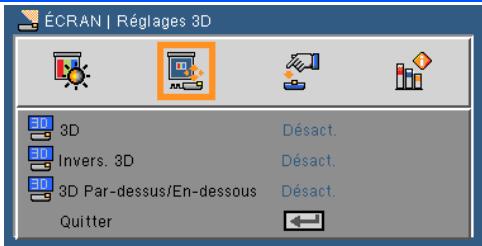

ÉCRAN | Réglages 3D. 40

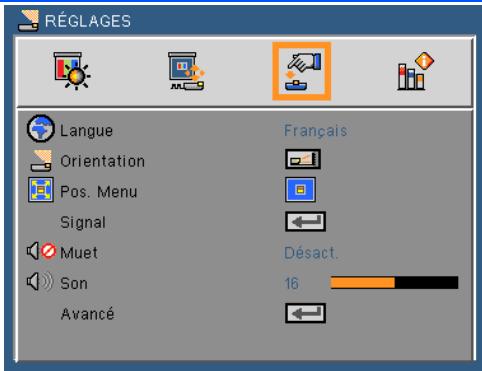

RéGLAGES 41

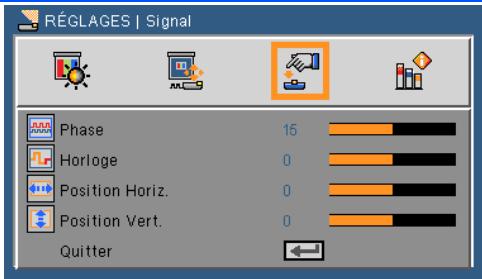

RéGLAGES | Signal (RGB) 43

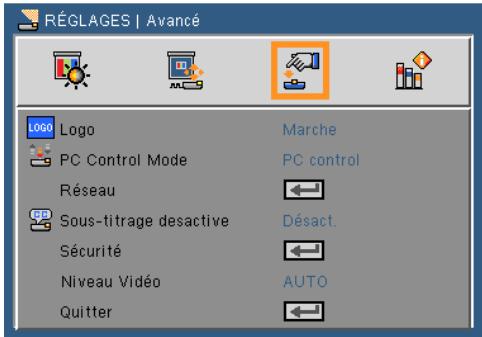

RéGLAGES | Avance 44

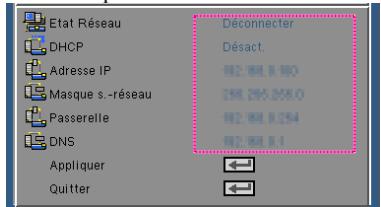

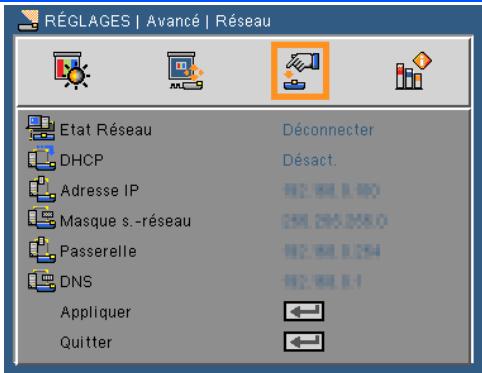

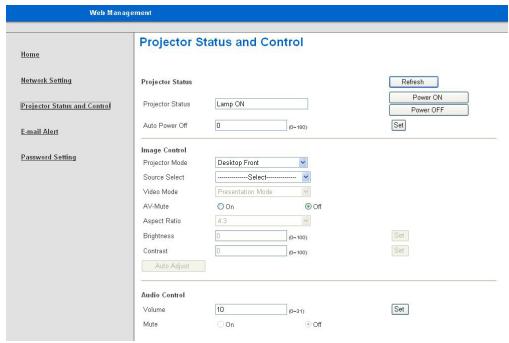

RéGLAGES | Avance | Réseau 45

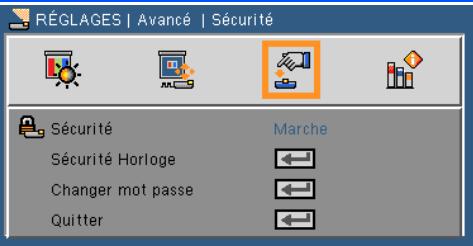

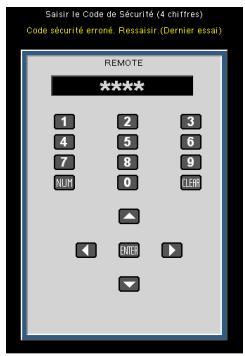

RéGLAGES | Avance | Sécurité 48

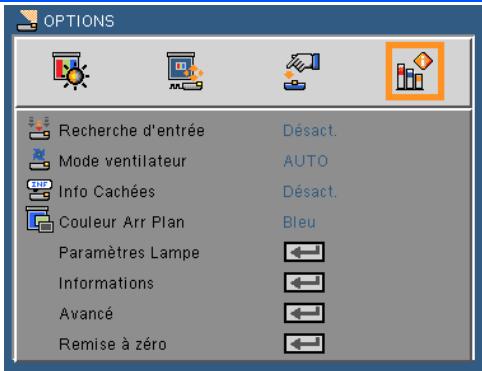

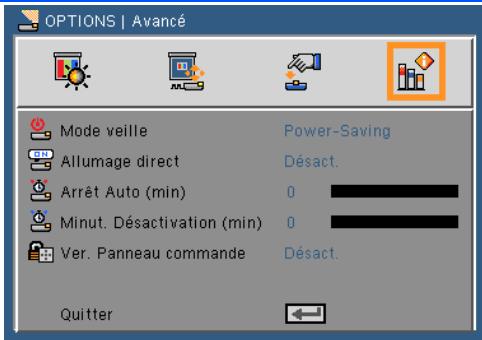

OPTIONS 50

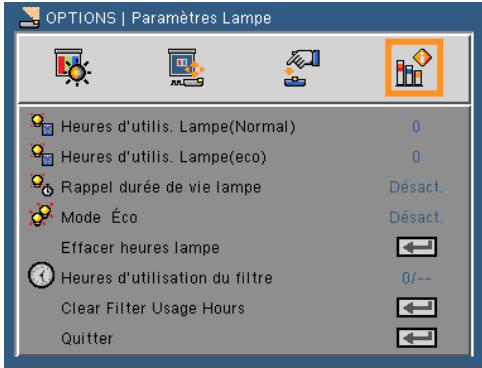

OPTIONS | Paramétres Lampe 52

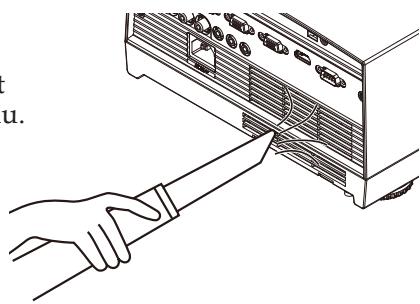

Nettoyage du filtré 60

Remplacement de la lampe 61

Procedure de nettoyage du miroir asphérique et de la lentille 63

Spécifications 64

Modes de compatibilité 66

RGB Analogue 66

HDMI 66

Composante 67

Video/S-Video Composite 67

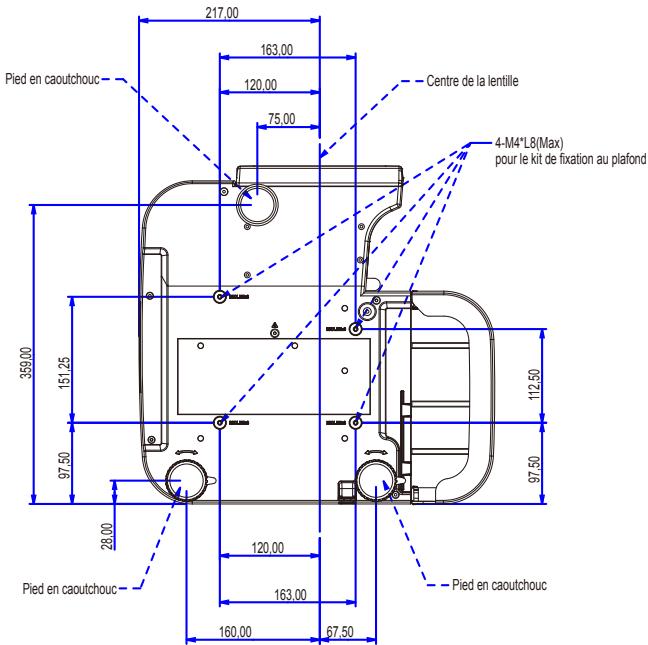

Installation au plafond 68

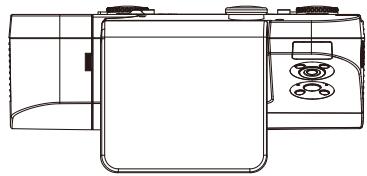

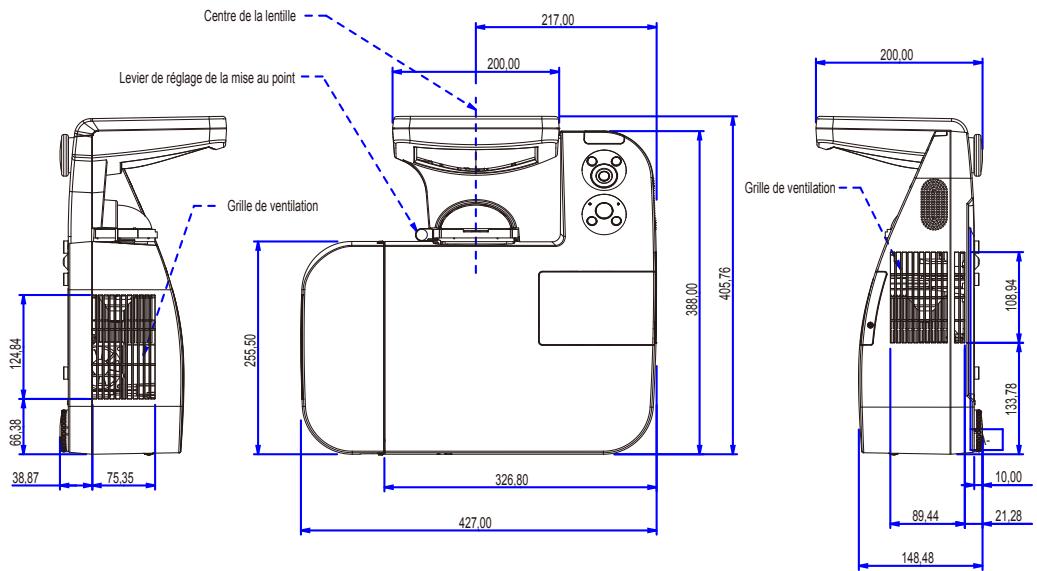

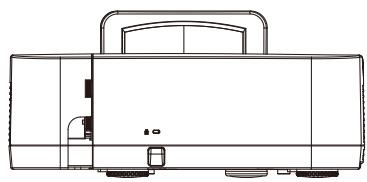

Dimensions du boitier 69

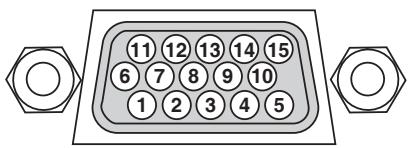

Pin Assignments of D-Sub
COMPUTER Input Connector. 70

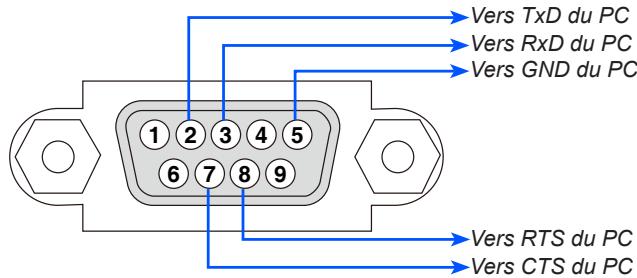

Codes de commande PC et connexion des cables 71

Listedes elementsaverified en cas de panne 72

Suivez tous les avertissements, précautions et informations d'entretien comme il est recommandé dans ce guide d'utilisateur afin de maximiser la durée de vie de votre apparéil.

■ Avertissement- Ne pas regarder dans l'objet du projecteur lorsque la lampe est allumée. La force lumière peut vous faire mal aux yeux.
■ Avertissement- Réinitialiser la fonction « Effacer heures lampe » à partir du menu « OPTIONS | Paramètres Lampe » de l'affichage OSD après le remplacement de la lampe (voir page 52).
■ Avertissement- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement a été achevée avant de couper l'alimentation. Comptez 25 secondes pour que le projecteur refroidisse.
■ Avertissement- Allumez d'abord le projecteur puis ensuite les sources de signal.
■ Avertissement- Quand la lampe arrive en fin de vie, elle grillera, évientuellesment avec un claquement. Si cela se produit, le projecteur ne se rallumera pas tant que la lampe n'aura pas ete remplaced. Pour remplacer la lampe, suivez les procedures decrites dans la rubrique « Remplacement de la lampe »

Les écrans à fort gain ne sont pas optimaux pour une utilisation avec ce projeteur. Plus le gain de l'écran est bas (par exemple un gain d'environ 1) etILAmeure est la qualite de I'image projetee.

A faire :

Eteignez le projecteur avant de le nettoyer.
Utilisez un chiffon doux humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.
- Débranche le cordon d'alimentation de la prise de courant si le produit ne va pas été utilisé pendant une longue période.
Si le miroir ou la lentille est sale, utilisez un chiffon de nettoyage pour l'objet disponible dans le commerce.

A ne pas faire :

Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
Utiliser dans les conditions suivantes :

• Extremement chaud, froid ou humide.
• Dans des zones susceptibles de composer un excès de poussière et de saleté.
• Sous la lumière directe du soleil.
• Déplacer le projecteur en le tirant par le cable.
• Ce suspendre au projecteur lorsqu'il est fixé au plafond ou sur un mur.
• Appliquer une pression trop facile contre le miroir ou l'objet.
• Laisser des empreintes sur la surface du miroir.

Caracteristiques du Produit

Cet apparéil utilise un projecteur DLPTM à puce simple XGA/WXGA de 0,55" / 0,65". Ses caractéristiques exceptionnelles complènnet :

U300X/U250RXésolution XGA réelle, 1024x768 pixelsU310W/U260WResolution WXGA réelle, 1280× 800 pixels
Technologie DLPTM à simple puce
- Compatible NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SE-CAM and SDTV (480i/576i), EDTV (480p/576p), HDTV (720p/1080i/1080p)
- Fonctions Multi-Auto : Détction Auto, Image Auto, Enregistrement Auto des réglages
Toutes les fonctions sont accessibles par la télécommande
- Affichage multilingue et facile d'utilisation
Correction trapézoidale numérique avancée et affichage plein écran avec mise à l'échelle de haute qualité
Haut-parleur mono intégré de 10 Watts.
- Compatible UXGA/WXGA/SXGA+/SXGA/XGA/ SVGA/VGA/MAC
- Prise en charge de l'affichage 3D

Contenu du paquet

Ne jetez pas le couvercle du miroir, le carton et les matériaux d'emballage.

Ce projeteur est livré avec tous les éléments presentés cïddssous. Assurez-vous que votre apparéil est complt. Contactez immédiatement votre revendeur s'il manque quelque chose.

Projecteur

Télécommande (P/N:79TC3051)

Files (AAAx2)

Le cache cable est relié au projecteur au moment de l'expédition. Lorsque vous utilisez le projet pour la première fois, retirez le cache cable avant de brancher les cables. Reportez-vous à la page 9 pour apprendre comment enlever etmettre en place le cache cable.

US (P/N:79TC3011) EU (P/N:79TC3021)

Cordon d'alimentation (3m)× 1

Cable de raccordement à l'ordinateur (VGA) (3m) P/N:79TC3081

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Documentation :

CD-ROM NEC Projector (P/N: 7N951534)
Guide de Demarrage Rapide (P/N: 7N8N1121)
□ Information importante (Pour l'Amérique du Nord : 7N8N1101, pour les autres pays : 7N8N1101 et 7N8N1111)

Pour l'Europe :

□ Politique de garantie Pour les clients en Europe : vous trouvrez notre politique de garan-tie actuelle sur notre site web : www.nec-display-solutions.com

Pour l'Amérique du Nord :

Carted'enregistrement
Garantie limitée

Aperçu du produit

1. Couvercle de la lampe
2. Grille de ventilation (sortie)
3. Panneau de commandes
4. Miroir
5. Cache cable
6. Attaches du cache cable

7. Port antivol Kensington™ (Ce port de sécurité supporte le système de sécurité MicroSaver®)

8. Pied de réglage inclinable

9. Grille de ventilation (entree)
10. Lentille
11. Levier de réglage de la mise au point
12. Récepteur de la télécommande
13. Haut-parleur

Ports de connexions

1. Connecteur LAN
2. Connecteur entree S-VIDEO
3. Connecteur sortie MONITEUR
4. Connecteur entree ORDINATEUR 1
5. Connecteur entree ORDINATEUR 2
6. Connecteur HDMI
7. Connecteur COMMANDE PC
8. Port de MAINTENANCE (uniquement pour les opérations de maintenance)
9. Connecteur entre Video
10. Connecteur entree AUDIO G/D
11. Entrée alimentation secteur
12. Connecteur sortie AUDIO
13. Prise de sortie Jack AUDIO (Pour entrée ORDINATEUR 1)
14. Prise de sortie Jack AUDIO (Pour entrée ORDINATEUR 2)
15. Grille de ventilation (entree)

Panneau de commandes

1	O	Marché/Désact. et indicateur à DEL	Allume le projecteur. Rétéréz-vous à la section « Mise sous/hors tension du projecteur » pages 25-26.
2		SOURCE	Presse « SOURCE » pour sélectionner un signal d'entrée.
3		DEL ETAT	Indique l'état de la température du projecteur.
4	D	VOLUME -	Diminue le volume.
5		MENU	Appuyez sur « MENU » pour lancier l'affichage sur l'écran (OSD), pour returner au menu principal de l'écran OSD.
6		AJUSTEMENT AUTO	Synchronise automatiquement le projecteur avec la source d'entrée.
7		DEL DE LA LAMPE	Indique l'état de la lampe du projecteur.

8	Correction TRAPEZOI-DALE	Ajuste l'image pour compenser la distorsion causée par l'inclinaison du projecteur (±40 degrés verti-calement).
9	VOLUME +	Augmente le volume.
10	Quatre touches de sélection directionnelles	Utilisez ▲ ou ▼ ou ▴ pourCHOISIR des éléments ou effectuer les réglages pour votre sélection.
11	QUITTER	Quitter les réglages.

Enlever et attacher le cache cable

Procedure pour enlever et attacher le cache cable :

1. Appuyez sur les attaches à gauche et à droit de cache cable. ①
2. Enlever le cache cable. 2
3. Installer le cache cable en faisant les étapes précédentes à l'envers.

Télécommande

1	ALUMER	Allume le projecteur. Rêférez-vous à la section « Mise sous/hors tension du projecteur » pages 25-26.
2	ÉTEINDRE	Éteindre le projecteur. Rêférez-vous à la section « Mise sous/hors tension du projecteur » pages 25-26.
3	ORDINATEUR 1	Appuyez sur « 1 » pourCHOISIR L'entrée ORDINATEUR 1.
4	ORDINATEUR 2	Appuyez sur « 2 » pourCHOISIR L'entrée ORDINATEUR 2.
5	VIDEO	Appuyez sur « VIDEO » pourCHOISIR L'entréeVIDEO.
6	NUM	Sélectionnez le mot de passer.Lor-sque vous saississez un mot de passer,vousdezceappuyez simultanémentsur « NUM » et l'un des chiffres.
7	MUET AV	Eteint/rallume momentanémentl'audio et la video.
8	MENU	Appuyez sur « MENU » pour lancerl'affichage sur l'écran (OSD), pourretourner au menu principal del'écran OSD.
9	D-ZOOM	Zoom avant/arrête sur l'imageprojétée.
10	L-CLICK	Clic gauche de la souris.
11	CorrectionTRAPEZOI-DALE	Ajuste l'image pour compenser ladistorsion causée par l'inclinaisondu projecteur (±40 degrés verticale-ment).
12	ECO	Mettre en veille la lampe du projecteur afin de baisser la consommationélectrique et augmenter la durée devie de la lampe. (voir page 52)
13	AIDE	Cette fonction vous permet uneconfiguration et uneutilisation faciledu projecteur.
14	AJUSTEMENTAUTO	Synchronise automatiquement leprojecteur avec la source d'entree.
15	S-VIDEO	Appuyez sur « S-VIDEO » pourchoisisr l'entrée S-VIDEO.

Quand l'imagereduite est affichee,les boutons ，，ou ne sont pasdisponibles pourdéplacerl'image.

16	HDMI	Appuyez sur « HDMI » pourCHOISIR l'entrée HDMI.
17	Touches num-mérique	Sélectionne un mot de passer.
18	EFFACER	Efface le nombre saisie lors de la saisie du mot de passer.
19	PAUSE	Effectue une pause sur l'image af-fichée à l'écran. Appuyez encore une fois pour arrêté la pause.
20	QUITTER	Quitter les réglages.
21	ENTRÉE	Confirme votrechoix dans le menu.
22	Flèches direction-nelles	Utilisé ▲ou ▼ou ▴pourCHOISIR des éléments ou effectuer les réglages pour votre sélection. Quand l' image est agrandie par l'utilisation D-ZOOM +bouton, les boutons ▲, ▼, ▴ou ▷déplacent l'image.
23	PAGE	Utilisé ce bouton pour aller à la page suivante/précédente.
24	R-CLICK	Clic droit de la souris.
25	Mode IMAGE	Sélectionnez le mode Image parmi Présentation, Film, sRGB, Jeu, Util-isateur.
26	VOL. +/-	Augmente/Diminue le volume.
27	FORMAT	Utilisez cette fonction pour sélec-tionner le format d'affichage (voir page 38).

Installation des piles

1. Appuyer fermement et retarder le couvercle des piles en le faisant glisser.

Le signal infra- rouge fonctionne par ligne-de-visée jusqu'à une distance d'environ 22 pieds/7m et dans un angle de 60 degrés depuis le capteur de télécommande du boîtier du projecteur.

Le projeteur ne réagira pas s'il y a des objets entre la télékommande et le capteur ou si une lumière intense tombe sur le capteur. Des piles usées empêchent également la télékommande de faire fonctionner correctement le projeteur.

1. Installez des piles neuves (AAA). S'assurer de respecter la polarite (+ / -) des piles. aligned correctly.

1. Remetre le couvercle des piles en le faisant glisser, jusqu'à ce qu'il s'emboite. Ne pas mélanger différents types de piles ou des neuves avec des ancériennes.

Précautions se rapportant à la télécommande

• Manipuler la télécommande avec précaution.
• Si la télécommande est mouillée, l'essayer immidiatement.
• Evitar toute chaleur chaleur excessive et l'humidité.
• Ne pasmettrelespilesaI'envers.

ATTENTION:

Danger d'explosion si les piles sont incorrectement replacées.
Remplacer uniquement avec le même type ou un type équivalent à celui recommendé par le fabricant.
Mettre les piles usagées au redut d'parés la réglementation locales.

Lorsque « Ordinaire 1 » est l'entrée selectionnée, l'écran Virtual Remote ou la barre d'outils sera aussi affiché sur l'écran d'ordinaireur.
Utilisez le cable d'ordinateur fourni (VGA) pour relier directement le connecteur COMPUTER 1 IN au connecteur de sortie moniter de l'ordinateur si vous désirez utiliser la fonction Virtual Remote Tool. L'utilisation d'un commutateur ou d'autres cables que le cable foumi (VGA) risque de cause des problèmes de communication. Cable de connexion VGA : Les Pins 12 et 15 sont nécessaires pour le DDC/CI.
Virtual Remote Tool peut ne pas fonctionner correctement, en fonction des caractéristiques de votre ordinateur, ou de la version de votre carte ou pilote graphique.
Le projeteur ne supporte pas la fonction de recherche automatique de réseau local de Virtual Remote. Pour connecter le projeteur, veuillez enregister une adresse IP manuellement.

Utilisation du calculé t'échégré

Utilisation d'un cable d'ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool)

L'utilitaire « Virtual Remote Tool » que vous pouvez télécharger sur notre site internet (http://www.nec-display.com/dl/en/index.html), permet d'afficher sur l'écran de votre ordinateur l'écran Virtual Remote (ou la barre d'outils).

Ceci vous permettra d'effectuer certaines opérations, comme la mise en marche ou à l'arrêt du projecteur, la sélection du type de signal par l'intérimédiaire du cable video de l'ordinateur (VGA), cable série ou connexion LAN.

Ecran de télécommande virtuelle

Barredoutils

Ce chapitre présente un aperçu de l'utilisation du logiciel Virtual Remote Tool.

Pour plus de détails concernant l'utilisation du logiciel Virtual Remote Tool, consultez l'Aide en ligne à propos du logiciel Virtual Remote Tool. ( page 18)

• Etape 1: Installez Virtual Remote Tool sur votre ordinateur.
  (-> page 15)
• Etape 2: Connectez le projecteur à votre ordinateur. (-> page 16)
• Etape 3: Lancez Virtual Remote Tool. (-> page 17)

ASTUCE :

• Virtual Remote Tool peut être utilisé avec un réseau local et une connexion série.
• Pour des renseignements sur la mise à jour de Virtual Remote Tool, consultez notre site Internet : http://www.nec-display.com/dl/en/index.html

ASTUCE :

• Le connecteur COMPUTER 1 IN du projecteur supporte la norme DDC/CI (Interface de Commande du Canal d'Affichage de Données). Le protocole DDC/CI est un interface standard utilisé pour la gestion des communications bidirectionnelles entre un ordinateur et un écran/projecteur.

Pour installer ou désinstaller le programme, vous devez être connecté à Windows en tant qu'administrateur (Windows 7, Windows Vista et Windows XP)

Quitter tout les programmes en cours d'utilisation avant l'installation. Si un autre programme est en cours d'utilisation, l'installation ne peut pas etre terminée.

Etape 1 : Installeréz Virtual Remote Tool sur votre ordinateur

• Systeme d'exploitation supportés

Virtual Remote Tool fonctionne avec les systèmes d'exploitation suivant. Windows 7 Home Basic 1, Windows 7 Home Premium 1, Windows 7 Professional 1, Windows 7 Enterprise 1, Windows 7 Ultimate *1

Windows Vista Home Basic 1, Windows Vista Home Premium 1, Windows Vista Business 1, Windows Vista Enterprise 1, Windows Vista Ultimate *1

Windows XP Home Edition 2, Windows XP Professional 2

1: Compatible avec la versions 32-bit.
2: Pour lancer Virtual Remote Tool, « Microsoft .NET Framework Version 2.0 ou ultérieur » est requis. Microsoft .NET Framework Version 2.0 ou ultérieur est disponible sur le site internet de Microsoft. Veuillez installer Microsoft .NET Framework Version 2.0 ou ultérieur sur votre ordinateur.

Veuillez télécharger la mise à jour de VRT.exe sur notre site internet (http://www.nec-display.com/dl/en/index.html).

2 Double-cliquez sur l'icone VRT. exe.

L'assistant d'installation va apparaître à l'écran.

3 Clique sur « Next »

L'écran « END USER LICENSE AGREEMENT » s'affiche ensuite.

Veuillez lore la « END USER LICENSE AGREEMENT » dans sa totalité.

4 Si vous étés d'accord avec les termes du contrat, cliquez sur « I accept the terms in the license agreement», puis sur « Next »

Laissez-vous ensuite guider par les consignes qui s'affichent à l'écran jusqu'à la fin de l'installation.

Une fois l'installation terminée, un raccourcis Virtual Remote Tool s'affiche sur votre bureau.

ASTUCE : Pour désinstaller Virtual Remote Tool

• Préparation :

Quittez Virtual Remote Tool avant de le désinstaller. Le compte Windows sous lequel s'effectue l'opération doit-disposer des droits d' « Administrateur » (Windows 7 et Windows Vista) ou d' « Administrateur de l'ordinateur » (Windows XP) afin de pouvoir désinstaller le logiciel Virtual Remote Tool.

• Pour Windows 7/Windows Vista

1 Cliqueur «Demarrer», puis sur «Panneu de configuration ». Le fenetre du Panneau de configuration s'affiche.
2 Cliquez sur « Déinstaller un programme » dans la rubrique « Programmes » La fenêtre « Programmes et fonctionnalités » s'affiche.
3 Sélectionnez Virtual Remote Tool enclinquant dessus.
4 Cliquez sur « Désinstaller/Modifier » ou « Désinstaller ». Lorsque la fenêtre de confirmation « Contrôle de compte d'utilisateur » s'affiche, Cliquez sur « Continuer ». Suivez ensuite les consignes à l'écran pour terminer la désinstallation de l'application.

• Pour Windows XP

1 Cliqueur «Demarrer», puis sur «Panneu de configuration ». Le fenetre du Panneu de configuration s'affiche.
2 Double-cliquez sur « Ajout/Suppression de programmes ». La fenetre Ajout/Suppression de programmes s'affiche.
3 Cliquez sur Virtual Remote Tool dans la liste affichée, puis sur « Supprimer ». Suivez ensuite les consignes à l'écran pour terminer la désinstallation de l'application.

Etape 2: Connectez le projecteur à votre ordinateur

1 Utilisez le cable d'ordinateur fourni (VGA) pour relier directement le connecteur COMPUTER 1 IN au connecteur de sortie moniteur de l'ordinateur.
2 Branchez le cable d'alimentation fourni à l'entrée AC IN du projecteur, puis à une prise du secteur.

Le projecteur passe en etat de veille.

ASTUCE :

• La fenêtre « Easy Setup » s'affiche au premier démarriage de Virtual Remote Tool, et sert à naviguer parmi les connections.

Etape 3 : Lancez Virtual Remote Tool

Commencez en utilisant l'icone de raccourci

Commencez à partir du menu Demarrer

La fenêtre « Easy Setup » s'affiche au premier démarche de Virtual Remote Tool.

Quand « Économie d'énergies » est sélectionné pour « le mode attente » à partir du menu, le projecteur ne peut pas être contrôle par l'intémédiaire du cable d'ordinateur (VGA), du cable série ou connexion réseau (cable LAN).

Veuillez suivre les consignes à l'écran.

L'écran Virtual Remote Tool s'afficheès la fin de la procédure de configuration rapide « Easy Setup »

ASTUCE :

• L'écran (ou la barre d'outils) Virtual Remote Tool peut être lancé sans avoir à passer par la fenêtre « Easy Setup ». Il suffit pour cela de cocher la case « Do not use Easy Setup next time » à l'étape 6 dans la fenêtre « Easy Setup ».

Quitter Virtual Remote Tool

1 Cliquez sur l'icone Virtual Remote Tool dans la Barre d'outils.

Un menu contextual s' affiche.

2 Clique sur « Exit »

La fenêtre Virtual Remote Tool se refère.

Consultation du fichier d'aide en ligne de Virtual Remote Tool

Affichage de l'aide en ligne à partir de la barre de tâches

1 Cliquez sur l'icone Virtual Remote Tool dans la barre de tâches lorsque Virtual Remote Tool est en marche.

Un menu contextual s' affiche.

2 Cliqueur «Help».

L'écran d'aide en ligne s'affiche.

Affichage de l'aide en ligne à partir du menu Demarrer.

Cliquez sur le bouton « Demarrer » -> « Tous les programmes » ou « Programmes » -> « NEC Projector User Supportware » ->

« Virtual Remote Tool », fais « Virtual Remote Tool Help », dans cet ordre.

L'écran d'aide en ligne s'affiche.

Lorsque le projecteur est en etat de veille, la fonction Alerte d'erreur de PC Control Utility Pro4 n'est pas disponible.

Pour rendre cette fonction disponible, même en etat de veille, utilisez la fonction Alerte E-Mail du projecteur. ( voir page 46)

Contrôler le projecteur via un LAN (PC Control Utility Pro 4)

Le projecteur peut être contrôle à partir de votre ordinateur via un réseau local (LAN) en utilisant le logiciel « PC Control Utility Pro 4 » que vous pouvez télécharger sur notre site internet (http://www.nec-display.com/dl/en/index.html).

Fonctions de Commande

Marché/Désact., sélection de signal, arrêt sur image, image en sourdine, audio en sourdine, ajustement, notification de message d'erreur, calendrier d'événement.

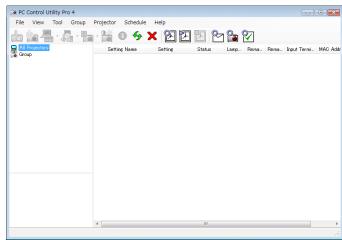

Écran du PC Control Utility Pro 4

Ce chapitre vous présente un aperçu de l'utilisation du PC Control Utility Pro 4. Pour plus de détails concernant l'utilisation du PC Control Utility Pro 4, consultez l'Aide à propos du PC Control Utility Pro 4. ( > page 22)

• Étape 1: Installé le PC Control Utility Pro 4 sur votre ordinateur.
  (-> page 21)
• Étape 2: Connectez le projecteur à un LAN. (-> page 22)
• Étape 3 : Démarrez le PC Control Utility Pro 4. (-> page 22)

ASTUCE :

• Le PC Control Utility Pro 4 peut être utilisé avec une connexion en série.
• Pour des renseignements sur la mise à jour de PC Control Utility Pro 4, consultez notre site Internet: http://www.nec-display.com/dl/en/index.html

Etape 1 : Installez le PC Control Utility Pro 4 sur votre ordinateur

• Systeme d'exploitation supportés - PC Control Utility Pro 4 fonctionne avec les systèmes d'exploitation suivant.

Windows 7 Home Basic 1, Windows 7 Home Premium 1, Windows 7 Professional 1, Windows 7 Enterprise 1, Windows 7 Ultimate *1

Windows Vista Home Basic 1, Windows Vista Home Premium 1, Windows Vista Business 1, Windows Vista Enterprise 1, Windows Vista Ultimate *1

Windows XP Home Edition 2, Windows XP Professional 2

Votrecompete d'utilisateur Windows devra disposer des droits [Administraeur] (sousWindows 7,Windows Vista et Windows XP)siyoudsesirezinstallercelogiciel.

Quittez tous les programmes en cours avant de lancer l'installation. L'installation du calculiis risqueraient en effet d'échouer dans le cas contraire.

1: Compatible avec la versions 32-bit.
2: Pour lancer PC Control Utility Pro 4, « Microsoft .NET Framework Version 2.0 ou ultérieur » est requis. Microsoft .NET Framework Version 2.0 ou ultérieur est disponible sur le site internet de Microsoft. Veuillez installer Microsoft .NET Framework Version 2.0 ou ultérieur sur votre ordinateur.

1 Veuillez télécharger la mise à jour de PCCUP4 exe sur notre site internet (http://www.nec-display.com/dl/en/index.html).
2 Double-cliquez sur l'icone PCCUP4. exe.

L'assistant d'installation va apparaître à l'écran.

3 Cliqueur Next

L'écran « END USER LICENSE AGREEMENT » s'affiche ensuite.

Veuillez lore la « END USER LICENSE AGREEMENT » dans sa totalité.

4 Si vous étés d'accord avec les termes du contrat, cliquez sur « I accept the terms in the license agreement», puis sur « Next »

Laissez-vous ensuite guider par les consignes qui s'affichent à l'écran jusqu'à la fin de l'installation.

Pour que la fonction Programmation horsaire du PC Control Utility Pro 4 fonctionne, votre ordinaire doit etre allumé et ne pas etre en mode veille ou veille prolongée. Sélectionnez « Options d'alimentation » dans le « Panneau de configuration » de Windows et désactivez son mode veille/veille prolongée avant de lancer le programmeur.

[Example] Pour Windows 7:

Selectionnez « Panneau de configuration » -> « Systeme et sécurité » -> « Options d'alimentation » -> « Modifier les conditions de mise en voilée de l'ordinateur » -> « Mettre l'ordinateur en voilée » -> « Jamais ».

Quand « Économie d'énergies » est sélectionné pour « le mode attente » à partir du menu, le projeteur ne peut pas être contrôle par l'intérimière du cable série ou connexion réseau (cable LAN).

Le projeteur ne supporte pas la fonction de recherche automatique de réseau local de PC Control Utility Pro4. Pour connecter le projeteur, veuillez enregistrer une adresse IP manuelle.

ASTUCE : Désinstallation de PC Control Utility Pro 4

• Suivez la procédure déscribe au chapitre « Pour désinstaller Virtual Remote Tool » si vous désirez désinstaller PC Control Utility Pro 4. Remplacez « Virtual Remote Tool » par « PC Control Utility Pro 4 » ( -> page 16).

Etape 2: Connectez le projecteur à un LAN

Connector le projecteur au réseau local en suivant les instructions du chapitre « Connector le projecteur » page 23 et « Comment utiliser un navigateur internet pour contrôleer votre projeteur » pages 46-47.

Etape 3 : Démarrez le PC Control Utility Pro 4

Cliquez sur « Démarrer » -> « Tous les programmes » ou « Programes » -> « NEC Projector User Supportware » -> « PC Control Utility Pro 4 » -> « PC Control Utility Pro 4 »

ASTUCE : Consultation de l'Aide en ligne du PC Control Utility Pro 4

• Affichage de l'Aide en ligne à partir du PC Control Utility Pro 4 lorsqu'il est en marche.
  Cliquez sur « Help (H) » -> « Help (H) » de la fenêtre du PC Control Utility Pro 4 dans cet ordre.
  Un menu contextual s'affiche.

• Affichage de l'Aide en ligne à partir du menu Demarrer Cliquez sur « Demarrer » -> « Tous les programmes » ou « Programmes » -> « NEC Projector User Supportware » -> « PC Control Utility Pro 4 » -> « PC Control Utility Pro 4 Help ». L'écran d'Aide en ligne s'affiche.

Connexion du projecteur

Connexion à l'ordinateur de bureau/ ordinateur portable/Réseau

Assurez-vous que le cordon d'alimentation est complètement inséré à la fois dans le projeteur et la prise murale.

Vers la prise murale

1. Cordon d'alimentation (fourni)
2. Cable de réseau
3. Cable sortie VGA
4. Cable entrée audio
5. Câble de raccordement à l'ordinateur (VGA) (fourni)
6. Cable HDMI
7. Cable RS232
8. Cable sortie audio

Connexion aux sources video

Assurez-vous que le cordon d'alimentation est complètement inséré à la fois dans le projeteur et la prise murale.

Lecteur DVD, Lecteur Blu-ray, Decodeur, Recepteur HDTV

En raison des
differences entre les ap
plications pour chaque
pays, certaines regions
peuvent avoir des acces
soires differents.

1. Cordon d'alimentation (fourni)
2. Cable video composite
3. Cable S-Video
4. Cable entrée audio
5. Câble de raccordement à l'ordinateur (VGA) (fourni)
6. Adaptateur PERITEL/VGA
7. Cable HDMI
8. Cable entrée audio
9. Cable sortie audio

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Avant d'utiliser le projecteur, retireze le couvercle du miroir.

(*) Quand « economie d'énergie » est selec-tionné pour le mode « veille », le voyant d'alimentation s'allume en rouge; Quand « Normal » est selec-tionné pour le mode « veille », le voyant d'alimentation devient orange.

Allumez d'abord le projecteur puis ensuite les sources de signal.

1. Assurez-vous que le cordon d'alimentation et le cable de signal sont correctement connectés. Levoyant d'alimentation devient orange ou rouge ^(*) .
2. Allumez la lampe en appuyant sur la touche « POWER ON » de la télécommande ou ⊙ sur le panneau de contrôle. Le voyant d'alimentation clignote en bleu. L'écran de démarriage (logo NEC) s'affiche et le voyant d'alimentation devient bleu.
3. Allumez votre source (ordinateur, ordinateur portable, lecteur video, etc) Le projecteur détectera automatiquement votre source.

Si vous connectez plusieurs sources en même temps, utilisez le bouton SOURCE sur le panneau de contrôle ou utilisez les boutons « ORDINATEUR 1 », « utiliser 2», « S-VIDEO », « VIDEO », « HDMI » sur la télécommande pour changer la source d'entrée.

ou

Mise hors tension du projecteur

1. Appuyez sur la touche « POWER OFF » de la télécommande ou le bouton ∅ sur le panneau de commande pour éteindre la lampe du projecteur, vous verrez un message comme cédssous sur l'affichage à l'écran.

1. Appuyez de nouveau sur la touche « POWER OFF » sur le bouton pour confirmer.
2. Le ventilateur continue de fonctionner pendant environ 25 secondes au cours de la période de refroidissement et le voyageant d'alimentation clignote en bleu. Quand la lumière devient orange ou rouge, le projecteur est entree en mode veille. Si vous souhaitez rallumer le projecteur, vousdezattendre que le projecteur ait terminé le cycle de refroidissement et soit entree en mode veille. Une fois en mode veille, appuyez simplement sur la touche « POWER ON » de la télécommande ou le bouton sur le panneau de commande pour redemarrer le projecteur.
3. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.
4. N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.

Voyant d'advertissement

Lorsque levoyant « STATUS » clignote en rouge, cela indique que le projecteur a surchauffé. Le projecteur s'éteint automatiquement.

Lorsque levoyant « LAMPE » devient rouge et que le message ci-dessous s'affichage sur écran, cela signifie que le projecteur a détecté que la lampe s'approche de sa fin de vie. Quand vous Voyez ce message, changez la lampe le plus rapidement possible.

Lorsque le vouyant « STATUS » clignote en rouge et que le message ci-dessous l'affichage sur écran, cela indique que le ventilateur est bloqué. Cessez d'utiliser le projecteur et débranchez le cordon d'alimentation de la prise électrique, puis contactez votre revendeur local ou notre service client.

Réglage de l'image projetée

Ajuster la hauteur de l'image projetée

Le projecteur est équipé de pieds régibles pour soulever ou abaiser l'image afin de la centre correctement sur l'écran.

1. Faites tourner le pied dans le sens inverse des aiguilles d'une montre pour faire monter le projecteur ou dans le sens des aiguilles d'une montre pour l'abaiser. Répétez cette opération avec les autres pieds si nécessaire.

Pied de réglage inclinable

Réglagede la mise au point du projecteur

Pour régler la mise au point de l'image, faites pivoter l'anneau de mise au point jusqu'à ce que l'image soit nette.

Séries U300X/U250X: La mise au point du projecteur s'opère à des distances comprises entre 475 et 662 mètres (entre 19^ et 26^ ).
Séries U310W/U260W: La mise au point du projecteur s'opère à des distances comprises entre 495 et 661 metres (entre 19^ et 26^ ).

Réglage de la taille de l'image projetée

Séries U300X/U250X: Taille de l'image projetée entre 1,600 et 2,159 mètres (de 63,0'' à 85,0'' ).
Séries U310W/U260W: Taille de l'image projetée entre 1,956 et 2,540 mètres (de 77,0'' à 100,0'' ).

Distance de projection et taille de l'écran

B = > Distance verticalie entre le centre de la lentille et le centre de I'ecran C = > Distance horizontalale entre I'ecran et le projecteur

E = > Distance de projection

D = > Distance verticalie entre le centre de la lentille et le bas de I'ecran (haut de I'ecran pour un montage au plafond)

= > Angle de projection

U300X/U250X

Taille d'écran						(B)		(C)		(D)		(E)		(α)
Diagonale		Largeur (L)		Hauteur (H)
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	niveau
63	1600	50	1280	38	960	29	749	5	133	11	269	19	475	55,3
65	1651	52	1321	39	991	30	773	6	150	11	277	19	492	55,3
70	1778	56	1422	42	1067	33	832	8	192	12	299	21	534	55,3
75	1905	60	1524	45	1143	35	892	9	235	13	320	23	577	55,3
77	1956	62	1565	46	1173	36	915	10	251	13	329	23	594	55,3
80	2032	64	1626	48	1219	37	951	11	277	13	341	24	619	55,3
85	2159	68	1727	51	1295	40	1010	13	320	14	363	26	662	55,3

U310W/U260W

Taille d'écran						(B)		(C)		(D)		(E)		(a)
Diagonale		Largeur (L)		Hauteur (H)
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	niveau
77	1956	65	1659	41	1037	31	777	6	153	10	259	19	495	55,3
80	2032	68	1723	42	1077	32	808	7	174	11	269	20	516	55,3
85	2159	72	1831	45	1144	34	858	8	214	11	286	22	568	55,3
87.2	2215	74	1878	46	1174	35	880	9	226	12	293	22	569	55,3
90	2286	76	1939	48	1212	36	909	10	246	12	303	23	588	55,3
95	2413	81	2046	50	1279	38	959	11	283	13	320	25	625	55,3
100	2540	85	2154	53	1346	40	1010	13	319	13	337	26	661	55,3

Ce graphique est uniquement pour reference.

Affichage à l'écran

Le projecteur dispose d'un affichage à l'écran multilingue qui vous permet de faire des réglages d'image et de modifier une variété de paramètres. Le projecteur détecte automatiquement la source.

Comment utiliser

1. Pour ouvrir l'affichage à l'écran, appuyez sur le bouton MENU de la télécommande.
2. Quand l'affichage à l'écran est affché, utilisez les boutons pour sélectionner une option du menu principal. Appuyez sur le bouton pour entrée dans le sous-menue de l'option sélectionnée.
3. Utilisez les boutons ▲▼ pour sélectionner l'option désirée dans le sous-menu puis ajustez les réglages en utilisant les boutons ⊥ ou ⊥.
4. Si le réglage a l'icone , vous pouvez alors appuyer sur le bouton ENTREE pour ouvrir un autre sous-menu. Appuyez sur le bouton MENU pour fermer le sous-menu une fois les ajustement terminé.
5. Une fois les réglages effectués, appuyez sur le bouton MENU pour revenir au menu principal.
6. Pour quitter, appuyez encore une fois sur le bouton MENU. L'affichage à l'écran va disparaitre et le projecteur va enregistrer automatiquement les nouveaux réglages.

Si aucune action n'est faite au bout de 30 secondes alors l'affichage à l'écran s'était instant automatique.

Commandes Utilisateur

Arborescence du menu

Main Menu	Sub Menu	Settings
IMAGE	Mode Image	Présentation / Hte lumin. / Film / sRVB / Tableau noir / Video / Utilisateur1 /
	Couleur murale	Désact. / Rouge / Vert / Bleu / Cyan / Magenta / Jaune
	Luminosite	0~100
	Contraste	0~100
	Netteté	0~31
	Saturation	0~100
	Teinte	0~100
	Avancé	Gamma Film / Video / Graphique / PC BrilliantColorTM 0~10 Temp. Couleur Basse / Médium / Haut Couleur Gain Rouge / Gain Vert / Gain Bleue / Tendance Rouge / Tendance Vert / Tendance Bleue / Cyan / Magenta / Jaune / Remise à zéro / Quitter Echelle Chroma. AUTO / RGB / YUV Entrée HDMI / Ordinateur1 / Ordinateur2 / S-Video / Video / Quitter Quitter
ÉCRAN	Format	AUTO / 4:3 / 16:9 / 16:10 / 15:9 / 5:4 / Natif Suivi
	Déplacement H	0~3
	Déplacement V	-50~50
	Trapèze V	-50~50
	Zoom Numérique	-40~40
	Réglages 3D	80~200
		3D Désact. / Marche Invers. 3D Désact. / Marche
		3D Par-dessus/En-dessous Désact. / Marche Quitter

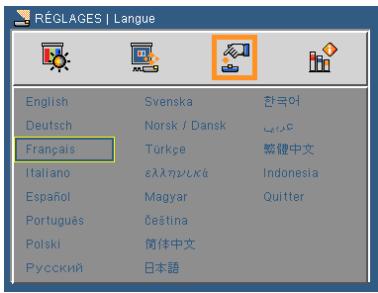

RÉ GLAGES	Langue	English / Deutsch / Français / Italiano /spanfañ / Portugues / Svenska /Norsk/Dansk / Polski / Puplesnyika /Magyar / Čestina / Čegy / 繁體中文 /简体中文 / 日本語 / 英国語 / Indonesia / Türkei
	Orientation
	Pos. Menu
	Signal	Phase 0~31 Horloge -5~5 Position Horiz. -5~5 Position Vert. -5~5 Quitter
	Muet	Désact. / Marche Son 0~31

Commandes Utilisateur

Main Menu	Sub Menu	Settings
RÉGLAGES	Avancé	Logo	Marche / Désact.
		PC Control Mode	PC control / LAN
		Réseau
		Sous-titrage desactive	Désect. / CC1 / CC2 / CC3 / CC4 / T1 / T2 / T3 / T4
		Sécurité
		Niveau Video	AUTO / Normal / Améliorer
		Quitter
RÉGLAGES | Avancé	Réseau	Etat Réseau	Déconnecter / Connecter
		DHCP	Désect. / Marche
		Adresse IP	0.0.0.0
		Masque s.-réseau	0.0.0.0
		Passerelle	0.0.0.0
		DNS	0.0.0.0
		Appliqueur	Désect. / Marche
		Quitter
	Sécurité	Sécurité	Désect. / Marche
		Sécurité Horloge	Mois / Jour / Heure / Quitter
		Changer mot passée
		Quitter
OPTIONS	Recherche d'entrée		Désect. / Marche
	Mode ventilateur		AUTO / High-Speed
	Info Cachées		Désect. / Marche
	Couleur Arr Plan		Noir / Bleu
	Paramètres Lampe	Heures d'utilis. Lampe (Normal)
		Heures d'utilis. Lampe (eco)
		Rappel durée de vie lampe	Désect. / Marche
		Mode Éco	Désect. / Marche
		Effacer heures lampe
		Heures d'utilisation du filtre
		Clear Filter Usage Hours
		Quitter
	Informations
	Avancé	Mode veille	Normal / Power-Saving
		Allumage direct	Désect. / Marche
		Arrêt Auto (min)	0~180
		Minut. Désactivation (min)	0~995
		Ver. Panneau commande	Désect. / Marche
		Quitter
	Remise à zéro		Désect. / Marche


Mode image

Il existe de nombreux pré-réglages optimisés pour différents types d'images. Utilisez les bouton ou pour selectionner une des options.

Présentation: Pour un ordinateur ou un ordinateur portable.

HTE LUMIN: luminosite maximale depuis l'entrée PC.
Film: Pour le home cinema.
sRGB: Couleurs précises standardisées.
Tableau noir: Ce mode est à scélectionner pour obtenir les mê
leurs paramétrages de couleurs lorsque la projection a lieu sur
un tableau (vert).
Video: ce mode est recommendé pour regarder des programmes TV.
Utilisateur: Mémorise les réglages personalisés de l'utilisateur.

Couleur murale

Utilisez cette fonction pourCHOISIR une couleur appropriée selon la couleur du mur. Cela permettra de compenser l'ecart de couleur causé par la couleur du mur afin de voir une image avec une tonalité correcte.

Luminosite

Règle la luminosité de l'image.

Appuyez sur le bouton pour assombrir l'image.
Appuyez sur le bouton pour éclaircir l'image

Commandes Utilisateur

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plussons de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.

Appuyez sur le bouton pour baiser le contraste.
Appuyez sur le bouton pour augmenter le contraste.

Les fonctions « Saturation » et « Teinte » sont disponibles uniquement dans le mode Video.

Netteté

Règle la nettété de l'image.

Appuyez sur le bouton pour baiser la netteté.
Appuyez sur le bouton pour augmenter la netteté.

Saturation

Règle une image videoe depuis le noir et blanc jusqu'à des couleurs pleinement saturees.

Appuyez sur le bouton pour baiser la saturation des couleurs de l'image.
Appuyez sur le bouton pour augmenter la saturation des couleurs de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur le bouton pour augmenter la quantité de vert dans l'image.
Appuyez sur le bouton pour augmenter la quantité de rouge dans l'image.

Avance

Référez-vous à la page suivante.

IMAGE | Avance

Gamma

Ceci vous permet deCHOIsir une table de gamma qui a ete ajustee pour vous procurer la meilleure qualite d'imagpe pour I'entree.

Film: pour le home cinema.
Video : pour la source video ou TV.
Graphique: pour la source image.
PC: pour la source ordinateur ou PC.

BrilliantColorTM

Le réglage Temp. Couleur n'est pas disponible quand « Hte. lumin. » ou « sRGB » est sélectionné pour « Mode image »

Ce paramètre régliable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

Ajuste la température des couleurs. A haute température, l'écran semble plus froid; à basse température, l'écran semble plus chaud.

Commandes Utilisateur

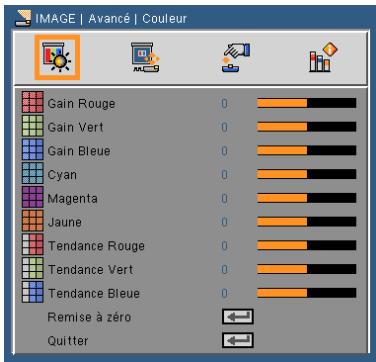

Couleur

Appuyez sur ↓ dans le menu suivant comme indiqué ci-dessous puis utilisez ▲ ou ▼ pour sélectionner une option.

Gain rouge/Gain vert/Gain bleu/Biais rouge/Biais vert/Biais bleu/Gain cyan/Gain magenta/Gain jaune : utilisez les boutons ou pour selectionner rouge, vert, bleu, cyan, magenta et jaune.
Remise à zéro : Choisir « Oui » pour revenir aux paramètres d'ajustement des couleurs d'usine.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié parmi AUTO, RGB ou YUV.

Entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ↓ pour entrer dans le sous-menu et Sélectionnéz les sources désirées. Pressez sur « ENTRER » pour terminer votre Sélection. Le projecteur ne recherche pas les entrées désélectionnées.

Quitter

Appuyez sur pour revenir au menu precedent.

ÉCRAN

Format

Utilisez cette fonction pour désirir le format d'image souhaïte.

4:3: Ce format est pour des sources d'entrée 4 × 3 .
16:9: Ce format est pour des sources d'entrée 16 × 9 , par exemple les TV HD et les DVD avances pour TV à grand écran.
16:10: Ce format est pour des sources d'entrée 16 × 10 , comme les écrans larges d'ordinateurs portables.
15:9: Ce format est pour les sources qui ne sont pas en 16/9 ou letterbox et pour les utilisateurs qui utilisent une lentille externe 16/9 pour afficher au format 1.67:1 en utilisant toute la résolution.
5:4: Ce format est pour des sources d'entrée 5 × 4 .
Natif: Ce format affiche l'image originale sans aucune mise à l'échelle.
AUTO: Sélectionne automatiquement le format d'affichage approprié.

Chaque E/S possede different réglage de « Suivi »

Suivi

La fonction surbalayage permet d'éliminer les bruits dans une image video. Surbalaye l'image pour éliminer le bruit de codage video sur le bord de la source video.

Déplacement H

Déplace la position de l'image projetée horizontally.

Commandes Utilisateur

Déplacement V

Déplace la position de l'image projetée verticalément.

Trapèze V.

Appuyez sur le bouton ou pour régler la distorsion verticale de l'image. Si l'image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire.

Zoom Numérique

Zoom image + ou -. La taille d'image par défaut est 100.

Réglages 3D

Référez-vous à la page suivante.

ÉCRAN | Réglages 3D

3D

Choisissez « Activer » pour activer cette option pour les images 3D.

Invers. 3D

« Invers. 3D » et « 3D Par-dessus/ En-dessous » sont uniquement disponible quand le mode 3D est activé.
Sources 3D compatibles, un contenu 3D et des lunettes 3D actives sont nécessaires pour une visualisation en 3D.

Choisissez « Activer » pour inverser la gauche et la droite des trames.
Choisissez « Désactiver » pour afficher le contenu par défaut des trames.

3D Par-dessus/En-dessous

Choisissez « Activer » pour inverser le haut et le bas des trames.
Choisissez « Désactiver » pour afficher le contenu par défaut des trames.

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

ASTUCE : 3D pris en charge le signal

• Pour signal PC: 640x480@120Hz, 640x480@60Hz, 800x600@120Hz, 800x600@60Hz, 1024x768@120Hz, 1024x768@60Hz, 1280x720@120Hz, 1280x720@60Hz
  Pour signal Video: 480i@60Hz,480p@60Hz,720p@60Hz

Commandes Utilisateur

RéGLAGES

Le bureau arrête et le plafond arrête doivent être utilisés avec un écran dépoli.

Langue

Choisissez le menu OSD multilingue. Pressez le bouton ou pour passer au sous-menu puis utilisez les boutons ou pour selectionner votre langue préféree. Pressez pour terminer votre sélection.

Orientation

Bureau/Avant

C'est la sélection par défaut. L'image est projetée droit sur l'écran.

Bureau/Arriere

Quand selectionnee, l'image apparaitra renversee.

Plafond/Avant

Quand selectionnée, l'imagetournera à l'envers.

Commandes Utilisateur

Plafond/Arriere

Quand sélectionnée, l'image apparaitra renversée dans la position à l'envers.

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

Signal

Référez-vous à la page suivante.

Muet

Choisir « Marche » pour couper le son.
Choisir « Désact. » pour rétablir le son.

Volume

Appuyez sur le bouton pour baiser le volume.
Appuyez sur le bouton pour augmenter le volume..

Avance

Voir page 44.

RéGLAGES | Signal (RGB)

« Signal » est disponibles uniquement en signal analogique VGA (RGB).

Phase

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Horloge

Modifie la fréquence des données d'affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalément.

Position Horiz.

Appuyez sur le bouton pour déplacer l'image vers la gauche.
Appuyez sur le bouton pour déplacer l'image vers la droite.

Position Vert.

Appuyez sur le bouton pour déplacer l'image vers le bas
Appuyez sur le bouton pour déplacer l'image vers le haut.

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

RÉGLAGES | Avance

Quand E Economie d'energies ^ est selectionné pour le mode attente a partir du menu, le projecteur ne peut pas etre controle en mode veille depuis un equipement externe.

« Le niveau visuel » n'est supporté que sous la source HDMI.

Logo

Utilisez cette fonction pour afficher l'écran de démarrage (logo NEC).

Marche:affichelelogoNEC
Désact.: n'affiche pas le logo NEC

Mode Commande PC

Commande PC: permet de contrôle un projecteur via un PC. (Paramètre par défaut)
LAN: permit de controler un projecteur via un navigateur web (Internet Explorer) en passant par le réseau local (LAN).

Réseau

Référez-vous à la page suivante.

Sous-titrage

Utilisez cette fonction pour activer le sous-titrage et le menu sous-titrage. Sélectionnez l'option de sous-titrage appropriée parmi : Désactivé, CC1, CC2, CC3, CC4, T1, T2, T3 et T4.

Sécurité

Voir page 48.

Niveau Video

Sélectionnez « AUTO » pour détecter automatiquement le niveau video. Si la fonction de détction automatique ne fonctionne pas correctement, sélectionnez « Normal » pour désactiver la fonction « Améliorer » de votre dispositif HDMI, ou sélectionnez « Améliorer » pour accenter le contraste de l'image et améliorer les détails dans les zones sombres.

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

RÉGLAGES | Avance | Réseau

Etat reseau

Affiche I'etat de connexion du réseau.

DHCP

Utilisez cette fonction pour désir l'écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD.

Marche: Assigner automatiquement une adresse IP au projeteur depuis le serveur DHCP externe.
Désact.: Assigner manuellement une adresse IP.

Adresse IP

Selectionner une adresse IP.

Masques.-réseau

Selectionner un numero de masque de sous-réseau.

Passerelle

Selectionner la passerelle par défaut du réseau connecté au projecteur.

DNS

Selectionner le numero DNS.

Applicuer

Pressez et choisisse « Marche » pour appliquer la seLECTION.

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

Comment utiliser un navigateur web pour contrôler votre projeteur

1. Activer DHCP permet au serveur DHCP d'assigner automatiquement une adresse IP, ou d'entrée manuellement les informations réseau requisés.

1. Puis choisissez appliquer et pressez sur le bouton pour terminer le processus de configuration.

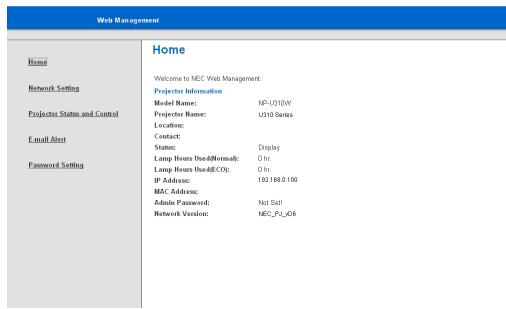

2. Lancez votre navigateur web et renseignez l'écran LAN de l'OSD, la page web s'affichera comme illustré ci-dessous:

Lorsque you utilisez l'adresse IP du projeteur, vous ne pouvez pas vous connecter à votre serveur de services.

1. Ouvrir « Contrôle et état du projecteur » pour commander votre projecteur.

Lorsque vous établissez une connexion directe entre votre ordinateur et le projecteur

Etape 1: Trouvez une adresse IP (par défaut : 192.168.0.100) depuis la fonction LAN du projecteur.

Commandes Utilisateur

Etape 2 : Sélectionnez Appliquer et appuyez sur la touche ENTRÉE de la télécommande ou du panneau de contrôle pour valider votre choix ou appuyez sur la touche MENU de la télécommande ou du panneau de contrôle pour quitter.
Etape 3 : Pour ouvrir Connexions réseaux, cliquez sur Demarrer, cliquez sur Panneau de commandes, cliquez sur Réseau et connexions Internet, et ensuite cliquez sur Connexions réseaux. Cliquez sur la connexion que vous voulez configurez, et ensuite, sous Tâches réseau , cliquez sur Changer les paramètres de cette connexion.

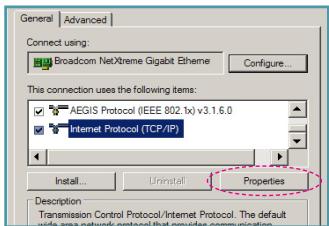

Etape 4: Sur l'onglet Général, sous Cette connexion utilise les éléments suivants, cliquez sur Protocole IP (TCP/IP), et ensuite cliquez « Propriétés »

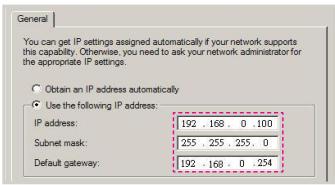

Etape 5: Cliquez sur Utiliser l'adresse IP suivante, et tapez comme cidesssous :

1) Adresse IP: 192.168.0.100
2) Masque de sous-reseau : 255.255.255.0
3) Passerelle par défaut : 192.168.0.254

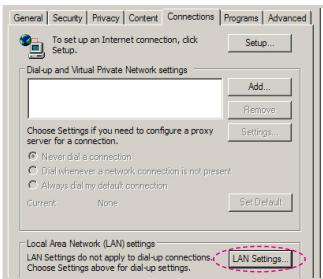

Etape 6: Pour ouvrir Options Internet, cliquez sur le navigateur IE, cliquez sur Options Internet, cliquez sur Onglet connexions et cliquez sur « Paramètres LAN ... »

Etape 7: La boîte de dialogue Paramètres de réseau local (LAN) apparait, dans la Zone du serveur proxy, annulez la case à cocher Utiliser un serveur proxy pour votre LAN, ensuite cliquez le bouton « OK » deux fois.

Etape 8: Ouvrez votre IE et entreprises l'adresse IP 192.168.0.100 dans l'URL puis pressez sur la touche ENTREE.

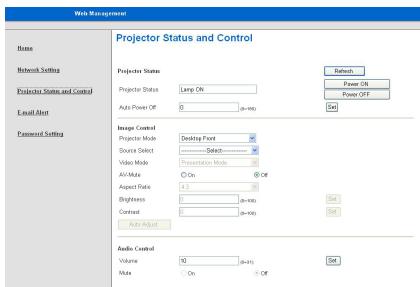

Etape 9: Ouvrir « Contrôle et état du projecteur » pour commander votre projeteur.

RéGLAGES

Avance | Sécurité

La valeur par défaut du code du mot de passage est « 1234 » (première fois).
Lorsque you saisissez un mot de passer avec la télécommande, vous nevez appuyez simultanement sur « NUM » et l'un des chiffres.

Sécurité

Marche: Choisissez « Marche » pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
Désact.: Choisissez « Désact. » pour pouvoir allumer le projeteur sans vérification du mot de passer.

Sécurité Horloge

Utilisez cette fonction pour régler la durée d'utilisation du projecteur (Mois/Jour/Heure). Vous devrez saisir à nouveau votre mot de passer lorsque ce déliait sera passé.

Changer motasse

Première fois :

1. Pressez pour changer le mot de passer.
2. Le mot de passer doit avoir 4 chiffres.
3. Utilisez les boutons à numérios sur la télécommande pour saisir votre nouveau mot de passer et ensuite pressez ↓ pour confirmer votre mot de passer.

Changer motasse:

1. Pressez pour entrez l'ancien mot de passer.
2. Utilisez les boutons à numérios pour entrer votre mot de passage actuel et ensuite pressez ↓ pour confirmer.
3. Entrez le nouveau mot de passer (4 chiffres) en utilisant les boutons à numeros sur la télécommande et ensuite pressez ↓ pour confirmer.

Commandes Utilisateur

1. Entrez une nouvelle fois le nouveau mot de passer et pressez ↓ pour confirmer.

Lorsque you entrez un mot de passer incorrect 3 fois de suite, le projecteur s'eteint automatiquement.
Si vous avez oublie votre mot de passer, veuillez contacter votre bureau local pour de l'aide..

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

OPTIONS

Avec le filtré anti-poussière optionnel installé, « Rapide » est scélectionné pour le « Mode Ventilation ». Le filtré anti-poussière est facultatif et peut être inutile dans certaines régions.

Recherche des entrées

Marche: Le projecteur recherche d'autres signaux si le signal d'entrée courant est perdu.
Désact.: Le projecteur recherche seulement la connexion d'entrée actuelle.

Mode Ventilateur

Auto: les ventilateurs sont automatiquement se mettre en route et tourner à une vitesse variable en fonction de la température interne du projecteur.
Rapide: le ventilateur va tourner très rapidement.

Le ventilateur va tourner très rapidement. Sélectionnez cette option lorsque vous utiliseze ce projecteur dans un endroit situé à plus de 760 mètres/2500 pieds d'altitude.

Info Cachées

Marche: Choisissez « Marche » pour masquer les messages d'info.
Désact.: Choisissez « Désact. » pour afficher le message de « recherche »

Couleur Arr Plan

Utiliser cette fonctionnalité pour afficher un écran « Noir » ou « Bleu » quand chaque signal n'est disponible.

Paramètres Lampe/Filtre

Référez-vous à la page suivante.

Commandes Utilisateur

Information

Voir page 53.

Avance

Voir page 54.

Remise à zéro

Choisissez « Marche » pour réinitialiser les paramètres d'affichage de tous les menus aux valeurs d'usine par défaut.

OPTIONS | Paramètres Lampe

Nombre d'heures d'utilisation de la lampe (Normal)

Affiche le nombre d'heure de projection en mode Normal.

Les heures d'utilisation de la lampe (ECO)

Affiche le nombre d'heure de projection en mode ECO.

Rappele durée de vie de la lampe

Choisissez cette fonction pour faire apparaitre ou masquer le message d'advertissement lorsque le message de changement de lampe s'affiche.

Le message apparaitra quand la lampe arrive en fin de vie.

Mode ECO

Choisissez « Activer » pourmettre en veille la lampe du projecteur afin de baiser la consommation électrique et augmenter la durée de vie de la lampe. Choisissez « Désactiver » pour revenir au mode normal.

Mettre à zéro le nombre d'heures d'utilisation de la lampe

Réinitialise le décompte des heures de vie de la lampe après l'avoir remplaçée.

Nombre d'heures d'utilisation du filtré

Affiche le nombre d'heure d'utilisation du filtré.

Mettre à zéro le nombre d'heures d'utilisation du filtré

Met à zéro le compteur du nombre d'heures d'utilisation du filtré après l'avoir remplaced.

Quitter

Appuyez sur ↓ pour revenir au menu précédent.

Affiche à l'écran les informations concernant le projecteur : source, résolution, version du calculiel.

OPTIONS | Avance

Le mode de « Économie d'énergies » désactivera les connecteurs suivants : boutons ou fonctions quand le projeteur est en état de veille :
- Connecteur sortie AUDIO
- Fonctions alertes de LAN et de Courriel
- Boutons autres que le bouton MARCHE sur le boitier
- Boutons autres que le bouton de MISE EN MARCHE sur la télécommande
- Connecteur de commande PC
- Outil à distance virtuel, Utilitaire de Contrôle Pro 4 de PC

Mode Veille

Économie d'énergie: Choisissez « Économie d'énergie » pour descendre la consommation électrique en dessous de 0,5W.
Normal: Choisissez « Normal » pour revenir au mode de veille normal.

Allumage Direct

Choisissez « Activer » pour activer le mode Allumage Direct. Le projecteur va s'allumer automatiquement des qu'il est branché sur une prise électrique, sans avoir à appuyer sur le bouton du panneau de contrôle du projecteur ou le bouton « Marche » de la télécommande.

Désact. Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y aaucun signal envoyé au projecteur. Le projecteur s'eteindra automatiquement une fois le compte à rebours écoué (en minutes).

Minuterie d'extinction (min)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'eteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Verrouillage du panneau de contrôle

Lorsque la fonction verrouillage du clavier est sur « Activer», le panneau de contrôle sera verrouillé toutefois, le projecteur peut être commandé par la télécommande. En selectionnant « Désactiver», vous serez en mesure de réutiliser le panneau de commande. Appuyez sur la touche ENTREE sur le boitier du projecteur pendant environ 10 secondes pour désactiver le « Verrouillage du panneau de contrôle »

Dépannage

Si vous rencontres des problèmes avec le projecteur, reportez-vous aux informations suivantes. Si le problème persististe, veuilles s'il vous plaît contacter votre revendeur local ou notre service client.

Problème : Aucune image n'apparait à l'écran

S'assurer que tous les cables et les connexions électriques sont correctement connectés comme décrit dans la section « Installation »
Verifiez que les broches des connecteurs ne sont pas tordues ou cassées.
Vérifiez si la lampe de projection a été correctement installée. Veuillez vous reférer à la section « Remplacement de la lampe »
Assurez-vous d'avoir retire le protège-objectif et que le projecteur est sous tension.
Assurez-vous que la fonction « MUET AV » est bien désactivée.

Problème : Image affichée partiellement, en défilament ou incorrecte

Appuyez sur « AJUSTEMENT AUTO » sur la télécommande ou le panneau de contrôle.
Si vous utilisez un ordinateur : Pour Windows 95, 98, 2000, XP, Windows 7 :

1. À partir de l'icone « Poste de travail », ouvre le « Panneau de configuration » et faites un double-clic sur l'icone « Affichage »
2. Sélectionnéz l'onglet « Paramètres »
3. Cliquez sur « Propriétés avances »

Pour Windows Vista :

1. À partir de l'icone « Poste de travail », ouvre le « Panneau de configuration » et faites un double-click sur l'icone « Apparence et personnelisation »
2. Sélectionnez « Personnalisation »
3. Cliquez sur « Régler la résolution de l'écran » pour afficher les « Paramètres d'affichage ». Cliquez sur « Paramètres avances »

Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

1. Vérifiez que le réglage de la résolution est inférieur ou égal à une résolution de 1280 × 1024 .
2. Sélectionnéz « Changer » sous l'onglet « Moniteur »
3. Cliquez sur « Afficher tous les péripériques ». Ensuite sélectionné « Types de monateur standard » sous la boîte SP,CHOISSEZ le mode de résolution dont vous avez besoin sous « Modèles »

Si vous utilisez un ordinateur portable :

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur la touche de combinaison de touches Fn. Example: [Fn] + [F4]

Compaq [Fn] + [F4] Hewlett Dell [Fn] + [F8] Packard [Fn] + [F4] Gateway [Fn] + [F4] NEC [Fn] + [F3] IBM [Fn] + [F7] Toshiha [Fn] + [F5]

Apple Macintosh :
Preférences Système --> Moniteurs --> Disposition --> Écran
Miroir

Si vous avez des difficultés pour changer les résolutions ou si leur moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

Problème : L'écran de l'ordinateur portable ou de l'ordinateur PowerBook n'affiche pas de presentation

Si vous utilisez un ordinateur portable :

Certains ordinateurs portables peuvent désactiver leurs propres écrons lorsqu'un second apparéil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Rétérrez-vous au manuel de votre ordinateur pour des informations détaillées.

Problème : L'image est instable ou vacillante

Reglez la « phase » pour la corriger. Se reférer à la section « Réglage » pour plus d'informations.
Changez les paramètres de couleur du moniteur sur votre ordinaireur.

Problème : L'image comporte une barre verticale vacillante

Utilisez « Horloge » pour faire un ajustement.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projeteur.

Problème : L'image est floue

Réglez le levier de réglage de la facale sur l'objet du projecteur.
S'assurer que la distance entre l'écran de projection et le projeteur est comprise entre 5'' et 12'' / 130 et 314mm [U300X/U250X]/6" et 12'' / 148 et 311 mm [U310W/U260W] (voir page 29).

Problème : L'image est étirée lors de l'affichage d'un DVD 16:9

Le projecteur détecte automatiquement les DVD au format 16:9 et ajusté le format d'affichage pour permettre un affichage plein écran avec les paramètres 4:3 par défaut.

Si l'image est encore agrandie, vous devez aussi régler le format d'image en vous reférant à ce qui suit :

Please select 4:3 aspect ratio type on your DVD player if you are playing a 16:9 DVD.
Si vous ne pouvez pas selectionner le format 4:3 sur votre lecteur de DVD, veuillez selectionnez le format 4:3 dans le menu OSD du projecteur.

Problème : L'image est renversée

Sélectionnez « RÉGLAGES --> Orientation » dans l'OSD et réglez la direction de projection.

Problème : La lampe grille ou émet un claquement

Quand la lampe atteint la fi n de sa durée de vie, elle grillera, eventuèlement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplaced. Pour remplacer la lampe, suivez les procédures qui figurent dans la section « Remplacement de la lampe »

Problème : Message de DEL d'éclairagee

Indicateur Marche/arrêt

État de l'indicateur			État du projecteur	Remarque
Désact.			L'alimentation principale est arrêtée	--
Indicateur lumineux clignotant	Bleu	0,5 sec au démarriage, 0,5 sec à l'arrêt	Le projecteur est prét à être étient.	Veuillez patienter.
		2,5 sec au démarriage, 0,5 sec à l'arrêt	La minuteur d'arrêt est activée.	--
Indicateur lumineux fixe	Bleu		Le projecteur est en marche.	--
	Orange		Le mode « Veille » est régisé sur « Normal ».	--
	Rouge		« Économie d'énergie » est sélectionné pour le mode « Veille »	--

Indicateur d'etat

État de l'indicateur			État du projecteur	Remarque
Désact.			Normal ou Veille (« Économie d'énergie » pour « Mode Veille »)	--
Indicateur lumineux clignotant	Rouge	1 cycle (0,5 sec au démarriage, 2,5 sec à l'arrêt)	Erreur couvercle de lampe ou erreur logement de lampe	Remplacer correctement le couvercle de la lampe ou le logement de la lampe.
		2 cycle (0,5 sec au démarriage, 0,5 sec à l'arrêt)	Erreur température	Le projecteur est en surchauffe. Déplacez le projecteur dans un endroit plus frais.
		3 cycle (0,5 sec au démarriage, 0,5 sec à l'arrêt)	Erreur alimentation	L'alimentation électricne ne fonctionne pas correctement. Veuillez contacter votre revendeur.
		4 cycle (0,5 sec au démarriage, 0,5 sec à l'arrêt)	Erreur ventilateur	Les ventilateurs ne fonctionnent pas correctement.
		6 cycle (0,5 sec au démarriage, 0,5 sec à l'arrêt)	Erreur lampe	La lampe ne s'allume pas. Attendre une minute complète puis rallumer le projecteur.
	Vert		Rallumage de la lampe (Le projecteur est refroidi)	Le projecteur se rallume.. Veuillez patienter.
Indicateur lumineux fixe	Vert		Veille (« Normal » pour « Mode Veille »)	--
	Orange		le VERROUILLAGE DU PANNEAU DE CONTRôle est activé.	Vous avez appuyé sur une touche alors que le pan-neau de contrôle était verrouillé.

Indicateur de lampe

État de l'indicateur			État du projecteur	Remarque
Désact.			Normal	--
Indicateur lumineux clignotant	Rouge		La lampe a atteint la fin de sa vie. Un message indiquant le besoin de replacer la lampe va s'afficher.	Remplacer la lampe.
Indicateur lumineux fixe	Rouge		La lampe a atteint la fin de sa vie. Le projecteur ne va pas démarrer tant que la lampe n'a pas été replacée.	Veuillez patienter.
	Vert		« Mode ECO » est « activé »	--

Problème : Messages de rappel

Dépassement de température - le projecteur a dépasse sa température de fonctionnement recommendée et doit refroidir avant de pouvoir être utilisé à nouveau.

Remplacement de la lampe - la lampe va bientôt atteindre sa durée de vie maximale. Préparez-vous à la remplacer bientôt.

NOTE : Lorsque vous aurez encore utiliser le projecteur pendant 100 heures après que la lampe aiatteint sa fin de vie, le projecteur ne pourrait plus s'allumer.

Si cela se produit, après le remplacement de la lampe, branchez le cordon d'alimentation, puis appuyez sur la touche HELP (AIDE) de la télécommande. Cela vous permettra d'allumer le projecteur. Remettez à zéro le nombre d'heure d'utilisation de la lampe en selectionnant « OPTIONS » -> « Paramètres Lampe » -> « Clear Filter Usage Hour » dans le menu.

Ventilateur cassé - Le ventilateur ne fonctionne pas.

Nettoyage du filtré

Le message pour le nettoyage du filtré sera affiché pendant une minute lorsque le projeteur est allumé ou eteint. Pour annuler le message, appuyez sur n'importe quel bouton du projeteur ou de la télécommande.

Nettoyage du filtré

L'éponce du filtré à air empêche la poussière et la saleté de pénétrez à l'intérieur du projecteur et doivent être nettoyés fréquèment. Si le filtré est sale ou obstrué, le projecteur risque de surchauffer.

ATTENTION:

• Eteigneze andebranchez le projecteur avant de remplacer le filtrte.
• Nettoyer uniquement l'extérieur du couvercle du filtre avec un aspirateur.
• Ne pas essayer de faire fonctionner le projeteur sans le couvercle du contrôle..

Pour nettoyer le filtré à air

Utilisez un petit aspirateur concu pour les ordinateurs et autres équipements de bureau.

Si la saleté est difficile à enlever ou si le filtré est cassé, veuilles s'il vous plaît contacter votre revendeur local ou notre service client pour obtenir un nouveau filtré.

Pour remplaçer le filtré

ATTENTION:

• Avant de remplacer le filtr, enlever la poussière et la saleté du boitier du projecteur.
• Le projecteur contient des pieces de haute précision. Tenir hors de la poussière et de la saleté pendant le remplacement du contrôle.
• Ne pas laver le filtré avec de l'eau. L'eau peut endommager la membrane du filtré.
• Remettez le couvercle du filtré correctement. Ne pas le faire peut entraîner un dysfonctionnement du projecteur.

Procedure de remplacement :

1. Debranchez le cordon d'alimentation.
   2.Sortir le filtré.
2. Remplacez le filtrte.
3. Installer le nouveau filtré en inversant les étapes précédentes.
4. Avec remplacement le filtr, allumer le projecteur, puis appuyez sur la touche [MENU] -> OPTIONS | Paramètres Lampe -> Mettre à zéro le nombre d'heures d'utilisation du filtr, pour réinitialiser le nombre d'heures d'utilisation du filtr. Voir page 52.

Remplacement de la lampe

Le projecteur détectera automatiquement la fin de la durée de vie de la lampe quand elle aura atteint les 2500 heures (U250X/U260W)/2500 heures (U300X/U310W) en mode d'Arrêt Économie d'énergie. Lorsque le LED "d'Alimentation" clignote en rouge et le message ci-dessous s'affiche à l'écran, le projetur a détecté que la lampe se rapproche de sa fin de vie. (Voir page 27) Un message d'avertissement s'affichera à l'écran

Avertissement: Pour éviter les brûlures, laissez le projecteur refroidir pendant au moins 60 minutes avant de remplacer la lampe!

Quand vous Voyez ce message, changez la lampe le plus rapidement possible. Assurez-vous que le projecteur ait refroidi pendant au moins 60 minutes avant de changer la lampe.

Durée de vie de la lampe en Mode Éco : jusqu'à 3000 heures (U300X/U310W) et jusqu'à 4000 heures (U250X/U260W).

Avertissement: Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touche pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.

Ne pas casser le verre du logement de la lampe. Ne pas laisser d'empreintes digitales sur la surface du verre du logement de la lampe. Laisser des traces de doigs sur la surface en verre peut causeer une ombre indesirable et une qualite d'image medicore.

Procedure de remplacement de la lampe :

1. Éteindre le projecteur en appuyant sur le bouton Désact. de la télécommande ou le bouton du panneau de contrôle.
2. Laissez le projeteur refroidir pendant au moins 60 minutes.
3. Debranchez le cordon d'alimentation.
4. Utilisez un tournevis pour enlever les vis du boîtier. ①
5. Poussez vers le haut et retirez le couvercle.
6. Enlevez les 3 vis du module de la lampe ② et tirez la poignée.
7. Sortez le module de la lampe. 4
8. Installez la lampe en effectuant dans le sens inverse les opérations précédentes. Assurez-vous que les vis du module de la lampe et du boîtier sont bien serrées.
9. Une fois la lampe remplacee, allumez le projecteur puis appuyez sur la touche [MENU] -> OPTIONS | Parametes Lampe -> Mettre a zéro le nombre d'heures d'utilisation de la lampe. Voir page 52.

Procedure de nettoyage du miroir asphérique et de la lentille

Si le miroir asphérique ou la lentille de projection sont poussièreux ou tachés, veuilles les nettoyer en suivant la procédure suivante :

1. Éteignez le projecteur et laissez le refroidir pendant quelques minutes.
2. Debranchez la prise d'alimentation électrique.
3. enlevez la poussière avec une soufflette que vous pouvez trouver chez les revendeurs de matériel photographique. Essuyer le miroir et la lentille délicatement avec le chiffon de nettoyage.

ATTENTION:

• Ne pas essuyer le miroir, s'il ya de la poussière sur lui, veuilles s'il vous plaît enlever la poussière avec une soufflette en premier.
• Toujours essuyer le miroir ou la lentille avec le chiffon de nettoyage.
• S'il vous plaît ne pas essuyer de façon trop appuyée le miroir ou la lentille car cela peut causeur de graves dommages sur la surface du miroir ou de la lentille.
• Le nettoyage risque de rayer le miroir ou la lentille. Les performances optiques du projecteur sera donc affectée si le miroir ou la lentille sont rayés. L'impact sur les performances optiques dépendra de la taille des rayures.
• Ne pas utiliser de nettoyants liquides ou des produits chimiques pour le nettoyage avec le chiffon, car cela peut causeer de graves dommages sur la surface du miroir ou de la lentille.

Specifications

Optique	U300X	U250X	U310W	U260W
Système de projection	Pucesimple DLP® (0,55", format d'écran 4:3)		Pucesimple DLP® (0,65", format d'écran 16:10)
Résolution *1	1024 × 768 pixels (XGA)		1280 × 800 pixels (WXGA)
Lentille	Mise au point manuelle
	F2.71
Lampe	280W AC (245W en mode ECO)	230W AC (190W en mode ECO)	280W AC (245W en mode ECO)	230W AC (190W en mode ECO)
Rendement lumineux *2 *3	3000 lumens	2500 lumens	3100 lumens	2600 lumens
	Environ 80% en mode ECO
Facteur de contraste *3 (Blanc le plus lumineux : noir le plusASF)	2000:1
Taille de l'image (Diagonale)	De 63 à 85 pouces/De 1,6 à 2,16 mètres		De 77 à 100 pouces/De 1,96 à 2,54 mètres
Distance de projection (Min. - Max.)	De 19 à 26 pouces/De 475 à 662 mm		De 19 à 26 pouces/De 495 à 661 mm
Angle de projection	55,3°

1 Le nombre de pixel effectif est supérieur à 99,99%.
2 Il s'agit de la valeur du rendement lumineux (lumens) quand le mode [Image] est régle sur [HTE LUMIN].
Pour les autres réglages du mode [Image], la puissance lumineuse baisse légèrement.
*3 Respecte la norme ISO21118-200

Électrique	U300X	U250X	U310W	U260W
Entrées	RGB/Component (D-Sub 15P) x 2, HDMI (19P) compatible HDCP x 1 *4, S-Video (DIN 4P) x 1, Video (RCA) x 1, (G/D) RCA Audio x 1, Stereo Mini Audio x 2
Sorties	RGB (D-Sub 15P) x 1, Stereo Mini Audio x 1
Commande PC	Port Commande PC (D-Sub 9P) x 1
Port LAN filaire	RJ-45 (10/100 BASE-T) x 1
Port de maintenance	Mini USB (uniquement pour les opérations de maintenance) x 1
Reproduction des couleurs	16,7 millions de couleurs simultanément, couleurs réelles
Signaux compatibles *5	Analogue : VGA/SVGA/XGA/XGA+/WXGA/Quad-VGA/WXGA+/SXGA/SXGA+/WXGA+/WXGA++/WXGA++/480i/480p/576i/576p/720p/1080i/1080pHDMI: VGA/SVGA/XGA/WXGA/Quad-VGA/SXGA/SXGA+/WXGA+/480p/576p/720p/1080i/1080p
Bande passante matériel	RGB : 80 MHz (Max.)
Résolution horizontalie	TV 540 lignes : NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60TV 300 lignes : SECAM
Vitesse de balayage	Horizontal : De 31,35 kHz à 91,1 kHzVertical : De 56 kHz à 120 kHz (HDMI: De 50 à 85 kHz)
Compatibilité Sync	Synchro séparée
Haut-parleur intégrée	10W (mono)
Alimentation requise	100 - 240V AC, 50/60 Hz
Courant d'entrée	100 - 240V AC, 50-60Hz, 3,5-1,5A	100 - 240V AC, 50-60Hz, 3,0-1,3A	100 - 240V AC, 50-60Hz, 3,5-1,5A	100 - 240V AC, 50-60Hz, 3,0-1,3A
Consommation élec-trique
Mode Éco activé	315W+/-10% @110Vac	245W+/-10% @110Vac	315W+/-10% @110Vac	245W+/-10% @110Vac
Mode Éco désactivé	360W+/-10% @110Vac	300W+/-10% @110Vac	360W+/-10% @110Vac	300W+/-10% @110Vac
Veille (Normal)	3 W
Veille (Économie d'énergie)	0,5 W

4 HDMI® (Deep Color, Lip Sync) avec HDCP
Qu'est-ce que la technologie HDCP?
HDCP est un acronymme pour High-bandwidth Digital Content Protection. High Bandwidth Digital Content Protection (HDCP) est un système pour empêcher la copie illégale de données video envoyées sur une interface visuelle numérique (DVI). Si vous n'arrivez pas à voir des données via l'entrée HDMI, cela ne signifie pas nécessairement que le projecteur ne fonctionne pas correctement. Avec la mise en œuvre de la protection HDCP, il peut y avoir des cas où certains containus sont protégés par HDCP et peuvent ne pas s'afficher en raison de la décision / l'intention de la communauté HDCP (Digital Content Protection, LLC).
5 Une image dont la résolution est supérieure ou inférieure à la résolution native du projecteur (U300X/
U250X : 1024 x 768 et U310W/U260W : 1280 x 800) est affichée avec une technologie de mise à l'échelle.

Mécanique	U300X	U250X	U310W	U260W
Installation/Orientation	Bureau/Avant, Bureau/Arrière, Plafond/Avant, Plafond/Arrière
Dimensions	12,9" (L) x 5,5" (H) x 15,5" (P)/327 mm (L) x 138 mm (H) x 393 mm (P)(sans les parties saillantes)16,8" (L) x 7,9" (H) x 16,0" (P)/427 mm (L) x 200 mm (H) x 406 mm (P)(avec le cache cable et le pied de réglage inclinable)
Poids	14,3 lbs/6,5 kg
Considérations environnementales	Température d'utilisation : de 5° à 40°C (41° à 104°F)(Le mode ECO est activé automatiquement de 35°C à 40°C/95°F à 104°F)de 20% à 80% d'humidité (sans condensation)Températures de stockage : de -10° à 50°C (14° à 122°F)de 20% à 80% d'humidité (sans condensation)
Réglementations	Agrée UL/C-UL (UL 60950-1, CSA 60950-1)Conforme aux exigences de classe B DOC CanadaConforme aux exigences de classe B FCCConforme aux exigences de classe B AS/NZS CISPR.22Conforme à la directive EMC (EN55022, EN55024, EN61000-3-2, EN61000-3-3)Conforme à la directive basse tension (EN60950-1, agréé TÜV GS)CE

(^1) Résolution native du modele XGA (U300X/ U250X).
(^2) Resolution native du modele WXGA (U310W/ U260W).
(^*3) Le projeteur peut ne pas afficher ces signaux correctement lorsque [AUTO] est selectionné pour [Format] dans le menu à l'écran. La valeur par défaut est [AUTO] pour [Format]. Pour afficher ces signaux, selectionnéz [16:9] pour [Format].

Modes de compatibilité

RGB Analogue

Signal	Résolution (points)	Format	Taux de rafra- ichissement (Hz)
VGA	640x480	4:3	60/72/75/85
SVGA	800x600	4:3	56/60/72/75/85
XGA	1024x768(1)	4:3	60/70/75/85
XGA+	1152x864	4:3	60/75/85
WXGA	1280x768(2)	15:9	60
	1280x800(2)	16:10	60
	1360x768(3)	16:9	60
Quad-VGA	1280x960	4:3	60
SXGA	1280x1024	5:4	60
SXGA+	1400x1050	4:3	60
WXGA+	1440x900	16:10	60
WXGA++	1600x900(3)	16:9	60
UXGA	1600x1200	4:3	60
HD	1280x720	16:9	60
MAC 13"	640x480	4:3	67
MAC 16"	832x624	4:3	75
MAC 19"	1024x768	4:3	75
MAC 21"	1152x870	4:3	75

HDMI

Signal	Résolution (points)	Format	Taux de rafra- ichissement (Hz)
VGA	640x480	4:3	60
SVGA	800x600	4:3	60
XGA	1024x768(1)	4:3	60
WXGA	1280x768(2)	15:9	60
	1280x800(2)	16:10	60
	1360x768(3)	16:9	60
Quad-VGA	1280x960	4:3	60
SXGA	1280x1024	5:4	60
SXGA+	1400x1050	4:3	60
WXGA+	1440x900	16:10	60
WXGA++	1600x900(3)	16:9	60
HDTV	1920x1080	16:9	50/60
HDTV(1080i)	1920x1080	16:9	50/60
HDTV(720p)	1280x720	16:9	50/60
SDTV(480p)	720x480	4:3/16:9	60
SDTV(576p)	720x576	4:3/16:9	50

Remarque: ^* uniquely pour un signal analogue.

Composante

Signal	Résolution (points)	Format	Taux de rafra- ichissement (Hz)
HDTV(1080p)	1920x1080	16:9	60
HDTV(1080i)	1920x1080	16:9	50/60
HDTV(720p)	1280x720	16:9	50/60
SDTV(480p)	720x480	4:3/16:9	60
SDTV(576p)	720x576	4:3/16:9	50
SDTV(480i)	720x480	4:3/16:9	60
SDTV(576i)	720x576	4:3/16:9	50

Video/S-Video Composite

Signal	Format	Taux de RAFRAICHissement (Hz)
NTSC	4:3	60
PAL	4:3	50
PAL60	4:3	60
SECAM	4:3	50

ASTUCE :

• Une image avec une résolution supérieure ou inférieure à la résolution native du projecteur (U300X/U250X: 1024 x 768/U310W/U260W: 1280 x 800) sera affichée avec une technologie de mise à l'échelle.
• La synchronisation sur le signal vert et la synchronisation sur le signal composite ne sont pas supportées.
• Les signaux autres que ceux spécifiés dans le tableau ci-dessus peuvent ne pas s'afficher correctement. Si cela se produit, modifier le taux de rafraîchissement ou la résolution de votre PC. Reportez-vous à section d'aide concernant les propriétés d'affichage de votre PC pour la procédure à suivre.

Installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez s'il vous plaît utiliser le kit d'installation fourni.
2. Si vous achetez un kit de fixation au plafond auprès d'une autre société, veuilles s'il vous plaît vérifie que les vis correspondent aux specifications suivantes :

Veuillez noter que des dommages suite à une mauvaise installation invalideront la garantie.

Type de vis: M4

Longueur maximale de la vis: 8mm
Longueur minimale de la vis: 6mm

Unité : mm

Avertissement :

1. Si vous achetez un kit de fixation au plafond auprès d'une autre société, veuillez s'il vous plaît vous assurer qu'il y a au moins 10 cm de distance entre le panneau inférieur du projecteur et le plafond.
2. Evitez de placer le projecteur pres d'une source de chaleur telle qu'une climatisation ou un radiateur sinon il risque de surchauffer et de s'arreter automatique.
3. Le kit de fixation au plafond doit être fixé à du métal, du béton ou du bois.

Dimensions du boîtier

Unité : mm

Connecteur Mini D-Sub à 15 broches

Niveau du signal

Signal video:0,7 Vc-c (analogue)

Signal sync : niveau TTL

N° de broche	Signal RGB (analogique)	Signal YCbCr
1	Rouge	Cr
2	Vert	Y
3	Bleu	Cb
4	Terre
5	Terre
6	Terre rouge	Terre Cr
7	Terre vert	Terre Y
8	Terre bleu	Terre Cb
9	Pas de connexion
10	Terre du signal Sync
11	Pas de connexion
12	DATA (SDA) bi-directionnel
13	Sync horizontal ou sync com- posite
14	Sync vertical
15	Horloge de données

COMPUTER 1 IN

REMARQUE: Les Pins 12 et 15 sont nécessaires pour le DDC/CI.

Codes de commande PC et connexion des câbles

Codes de commande PC

Fonction	Données de code
ALUMER	02H	00H	00H	00H	00H	02H
ÉTEINDRE	02H	01H	00H	00H	00H	03H
SELECTION D'ENTRÉE ORDINATEUR 1	02H	03H	00H	00H	02H	01H	01H	09H
SELECTION D'ENTRÉE ORDINATEUR 2	02H	03H	00H	00H	02H	01H	02H	0AH
SELECTION D'ENTRÉE HDMI	02H	03H	00H	00H	02H	01H	1AH	22H
SELECTION D'ENTRÉE VIDEO	02H	03H	00H	00H	02H	01H	06H	0EH
SELECTION D'ENTRÉE S-VIDEO	02H	03H	00H	00H	02H	01H	0BH	13H
SOURDINE DE L'IMAGE ACTIVÉE	02H	10H	00H	00H	00H	12H
SOURDINE DE L'IMAGE DÉSACTIVÉE	02H	11H	00H	00H	00H	13H
SOURDINE DU SON ACTIVÉE	02H	12H	00H	00H	00H	14H
SOURDINE DU SON DÉSACTIVÉE	02H	13H	00H	00H	00H	15H

REMARQUE: Prenez contact avec votre revendeur local pour obtenir une liste complete des codes de commande du PC, si

Connexion des câbles

Protocole de communication

Vitesse de transmission. 38400 bps

Longueur des données 8 bits

Parité. Pas de parité

Bit d'arrêt....Un bit

X activé/désactivé ....Aucun

Procedure de communication.......Duplex complet

REMARQUE: Selon l'équipement, une vitesse de transmission moins élevée peut être recommandée pour les grandes longueurs de cable.

Connecteur de commande PC (D-SUB 9P)

REMARQUE 1: Les broches 1, 4, 6 et 9 ne sont pas utilisées.

REMARQUE 2: Relier « Requête à envoyer » et « Effacrer pour envoyer » aux deux extrémités du cable pour simplifier la connexion, ether on both ends of the cable to simplify cable connection.

REMARQUE 3: Pour les longueurs de cable importantes, il est recommendé de régler la vitesse de communication dans les menus du projeteur à 9600 bps.

List des éléments à vérifier en cas de panne

Avant de contacter votre vendeur ou le service après-vente, vérifier la liste suivante pour être sur que des réparations sont nécessaires en vous reférant également à la section « Dépistage des pannes » de votre mode d'emploi. Cetteiste de vérification ci-dessous vous aidera à résoudre toute problème plus efficacement.

• Imprimer les pages suivantes.

Fréquence de l'évenement toujours parfois (àquelle fréquence ?) autre (

Alimentation

Pas d'alimentation (levoyant d'alimentation ne s'allume pas en bleu)

La fiche du cable d'alimentation est complètement insérée dans la prise murale.
Le couvercle de la lampe est correctement instalé.
Les heures d'utilisation de la lampe (heures de fonctionnement de la lampe) ont ete effacees apres le remplacement de la lampe.
Pas d'alimentation même en maintainant la touche Marche/ Désact. enforcée pendant 1 seconde.

S'eteint pendant l'utilisation.

La fiche du cable d'alimentation est complètement insérée dans la prise murale.
Le couvercle de la lampe est correctement instalé.
La fonction de gestion de l'alimentation est désactivée (uniquement sur les modèles avec la fonction gestion de l'alimentation)

Vidéo et Audio

Aucune image ne s'affiche depuis votre PC ou équipement video vers le projeteur.

Toujours aucune image bien que vous connectiez d'abord le projeteur au PC, puis démarrez le PC.
- Activation de l'envoi de signal de l'ordinateur portable vers le projeteur.

• Une combinaison de touches de fonction active/désactive l'affiche externe. En général, la combinaison de la touche « Fn » avec l'une des 12 touches de fonction permet l'allumage ou l'extinction de l'affiche externe.

Aucune image (arrière-plan bleu).
Toujours aucune image bien que vous appuyiez sur la touche AUTO ADJ.
Toujours aucune image bien que vous exécutiez [RESET] dans le menu du projeteur.
La fiche du cable signal est complètement insérée dans le connecteur d'entrée

Un message apparait à l'écran.

La source connectée au projecteur est active et disponible.
Toujours aucune image bien que vous règliez la luminosité et/ou le contraste.
La résolution et la fréquence de la source d'entrée sont supportées par le projecteur.

L'imagestropsomre.
Demeureinchangébien queyouregliezla luminositeet/ou le contraste.
L'imagestédeformée.
L'image apparait trapézoidale (pas de changement même après avoir effectué le réglage [Trapèze]).

Autres

La télécommande ne fonctionne pas.

Aucun obstacle entre le capteur du projecteur et la télécomande.
Le projecteur est place pres d'une lumière fluorescente qui peut gérer la télécommande infrarouge.
Les piles sont neuves et n'ont pas ete inverses pendant l'in installation

Des parties de l'image sont perdues.

Toujours inchangé bien que vous appuyiez sur la touche AUTO ADJ.
Toujours inchangé bien que vous exécutiez [RESET] dans le menu du projeteur.

L'imagestédecalée dans lesens vertical ou horizontal.
- Les positions horizontale et verticale sont correctement ajustées sur le signal de l'ordinateur.
La résolution et la fréquence de la source d'entrée sont supportées par le projecteur.
Il y a une perte de pixels.

L'image clignote.

Toujours inchangé bien que vous appuyiez sur la touche AUTO ADJ.
— Toujours inchangé bien que vous exécutiez [RESET] dans le menu du projeteur.
L'imagemontresdclignotementsou desmouvementsde couleur sur signal d'ordinateur.

L'imageparaiffloueoupasau point.

Toujours inchangé bien que you ayiez verified et change la résolution du signal sur le PC à la résolution naturelle du projecteur.
La distance de projection est entre 130 et 314 mm (entre 5" et 12") sur les modèles U300X/U250X et entre 148 et 311 mm (entre 6" et 12") sur les modèles U310W/U260W.
Toujours inchangé bien que vous ayiez ajusté la mise au point.

Aucun son.

Le cable audio est correctement connecté à l'entrée audio du projeteur.
Toujours inchangé bien que vous ayiez ajusté le niveau du son.

Les touches sur le boitier du projeteur ne fonctionnent pas.
Le [VER. PANNEAU COMMANDE] n'est pas allumé ou est désactivé dans le menu.
Toujours inchangé bien que vous pressiez et maintainiez en foncée la touche QITTER pendant au moins 10 secondes.

Veuillez déscrie votre problème de façon détaillée dans l'espace ci-dessous.

Informations sur l'application et I'environnement dans lequel votre projeteur est utilisé

Projecteur

Numéro de modèle :

No. de série :

Date d'achat :

Temps d'utilisation de la lampe (heures) :

Mode lampe : □Normal □Eco

Informations sur le signal d'entrée :

Fréquence de sync horizontal [ ] kHz

Fréquence de sync verticale [ ] Hz

Polarité sync H (+) (-)

V (+) (-)

Type de sync

□ Sync sur vert

Voyant ETAT :

Indicateur lumineux fixe Orange Blue

Lumiere clignotante [ ] cycles

Numéro de modèle de la télécommande :

Cable de signal

Câble standard NEC ou d'un autre fabricant ?

Numéro de modele: Longueur:pouces/m

Amplificateur de distribution

Numéro de modèle :

Commutateur

Numéro de modèle :

Adaptateur

Numéro de modèle :

Environnement de l'installation

Taille d'écran: pouce

Type d'écran: □ Blanc mat □ Gouttes □ Polarisation

Grand angle Contraste elevé

Orientation: Monté au plafond Bureau

Prise d'alimentation :

□ Branchée directement à la prise murale
□ Branchée à une rallonge ou autre (nombres d'équipements connectés
□ Branchée à une bobine d'alimentation ou autre (nombres d'équipements connectés

Ordinateur

Fabricant :

Numéro de modèle :

PC portable / Bureau

Résolution native :

Taux de rafraichissement :

Carte video

Autre :

Équipement video

Magnétoscope, Lecteur DVD, Camescope, Jeu video ou autre

Fabricant :

Numero de modulo :

Certification TCO

Certain modèles de cette famille de produits sont certifiés TCO. Tous les modèles certifiés TCO portent la marque TCO sur la plaque de marquage (en bas du produit). Pour voir la liste de nos projecteurs certifiés TCO et leur certification TCO (en anglais seulement), visitez notre site internet: http://www.nec-display.com/ap/en projector/tco/index.html.

La Certification TCO, compte par TCO Development, est une norme environnementale et ergonomique internationale attribuée aux équipements informatiques.

Dans certains cas, nous pouvons être aménés à diffuser une liste de modèles certifiés TCO sur notre site internet avant que le marquage TCO ne soit apposé sur ces produits. Cette différence s'explique par le décalage de date qui peut survenir entre le moment où la certification est obtenue et le moment où les projecteurs sont fabriqués.

NEC
