Type de produit	Décodeur TV Orange
Résolution vidéo	4K UHD (3840 x 2160)
Connectivité	HDMI, Ethernet, Wi-Fi
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	30 x 20 x 5 cm
Poids	1,5 kg
Compatibilités	Compatible avec les services Orange TV et les chaînes TNT
Fonctions principales	Enregistrement, replay, accès aux applications de streaming
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - TV ISD 82 ORANGE

Comment réinitialiser mon ORANGE TV ISD 82 ?

Pour réinitialiser votre ORANGE TV ISD 82, appuyez sur le bouton 'Menu' de votre télécommande, allez dans 'Paramètres', puis sélectionnez 'Réinitialiser'. Suivez les instructions à l'écran.

Pourquoi mon ORANGE TV ISD 82 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que la prise fonctionne. Si le problème persiste, essayez de débrancher l'appareil pendant 10 secondes puis rebranchez-le.

Comment configurer ma connexion Wi-Fi sur l'ORANGE TV ISD 82 ?

Accédez au menu 'Paramètres', puis sélectionnez 'Réseau'. Choisissez 'Configuration Wi-Fi' et suivez les instructions pour entrer votre mot de passe Wi-Fi.

Mon écran reste noir, que faire ?

Assurez-vous que votre ORANGE TV ISD 82 est allumé et que le câble HDMI est correctement connecté. Testez également avec un autre port HDMI ou un autre téléviseur si possible.

Comment mettre à jour le logiciel de mon ORANGE TV ISD 82 ?

Allez dans 'Paramètres', puis 'À propos', et sélectionnez 'Mise à jour du logiciel'. L'appareil vérifiera automatiquement les mises à jour disponibles et vous invitera à les installer.

Que faire si je n'ai pas de son ?

Vérifiez que le volume n'est pas muet et qu'il est réglé à un niveau audible. Assurez-vous également que les câbles audio sont correctement branchés et que votre téléviseur est réglé sur la bonne source.

Comment accéder aux applications sur l'ORANGE TV ISD 82 ?

Appuyez sur le bouton 'Home' de votre télécommande pour accéder à l'écran d'accueil, puis naviguez jusqu'à la section 'Applications' pour voir toutes les applications disponibles.

Comment résoudre des problèmes de lenteur de l'appareil ?

Essayez de redémarrer votre ORANGE TV ISD 82 en le débranchant puis en le rebranchant. Si le problème persiste, vérifiez votre connexion Internet et envisagez de libérer de l'espace en supprimant des applications inutilisées.

Comment contacter le support technique pour mon ORANGE TV ISD 82 ?

Vous pouvez contacter le support technique d'Orange par téléphone au numéro indiqué sur votre facture ou visiter le site web d'Orange pour accéder à la section d'assistance.

MODE D'EMPLOI TV ISD 82 ORANGE

L'assistance en ligne http://assistance.orange.fr rubrique TV

(Temps d'attente gratuit, puis prix d'une communication locale depuis)

une ligne fixe analogique France Téléphonique, pour en savoir plus :

assistance.orange.fr. Cout variable selon opérateur.)

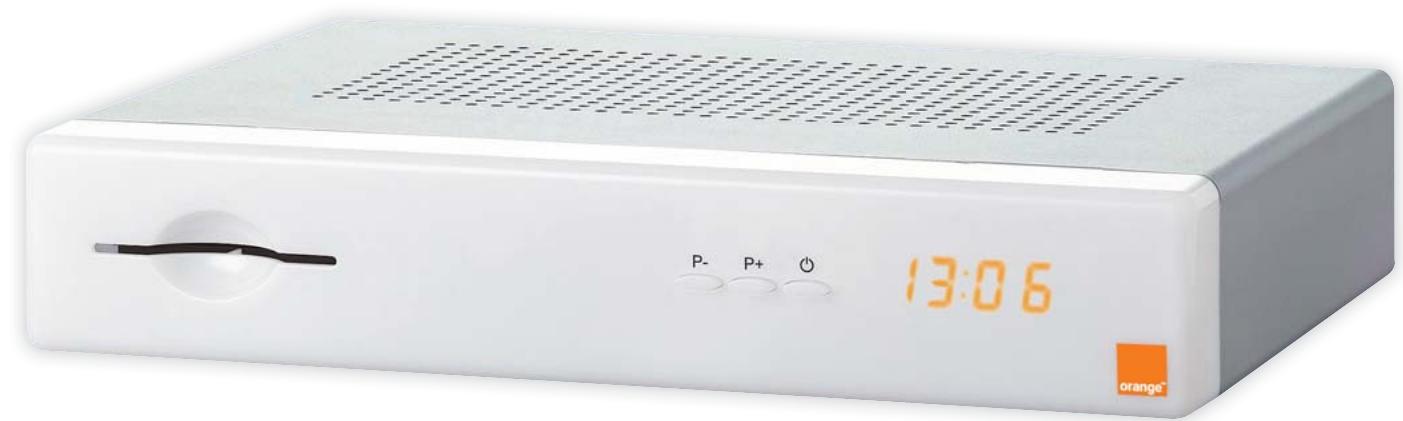

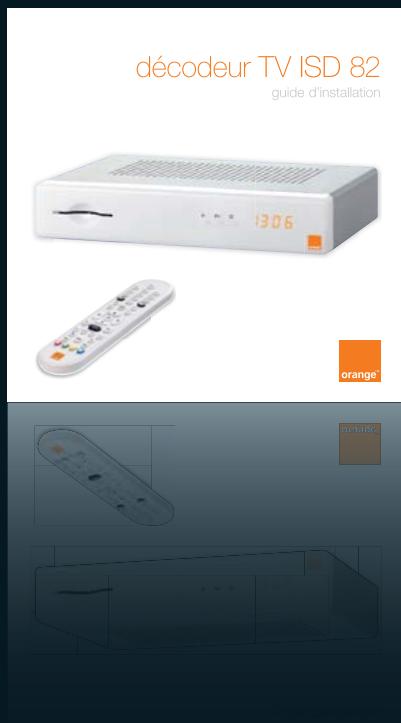

Décodeur TV ISD 82

guide d'installation

Bienvenue

Vous avez besoin de la TV d'Orange pour profiter de l'univers de la TV numérique et nous vous en remercions.

Suivez attentivement les instructions contenues dans ce guide pour effectuer l'installation de votre décodeur TV dans les meilleures conditions.

Sommaire

contenu du pack p.4 presentation du decodeur TV p. 6 installation p. 7 résultat de votre installation p. 11 télécommande p. 12 installation Multi écran TV p. 14 aide p. 20 sécurité p.21 environment p. 22

décodeur TV

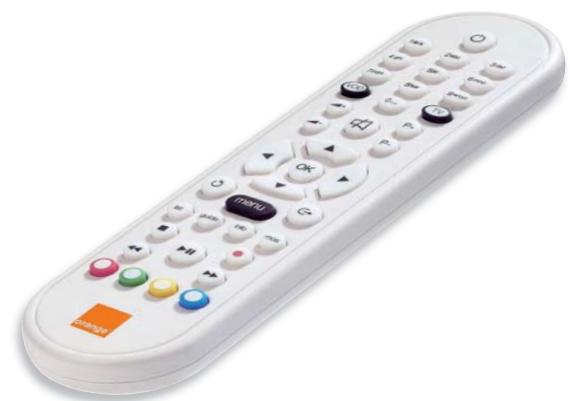

télécommande et 2 piles

cordon péritel (1,20m)

Il relie votre décodeur TV à votre téléviseur.

câble audio RCA (1,20m)

Il relie votre décodeur TV à un périphérique audio (amplificateur, chaîne Hi-Fi, home cinéma...).

câble Ethernet embouts jaunes (3m) Il relie votre décodeur TV à votre Livebox.

câble d'alimentation électrique (2m)

guide d'installation

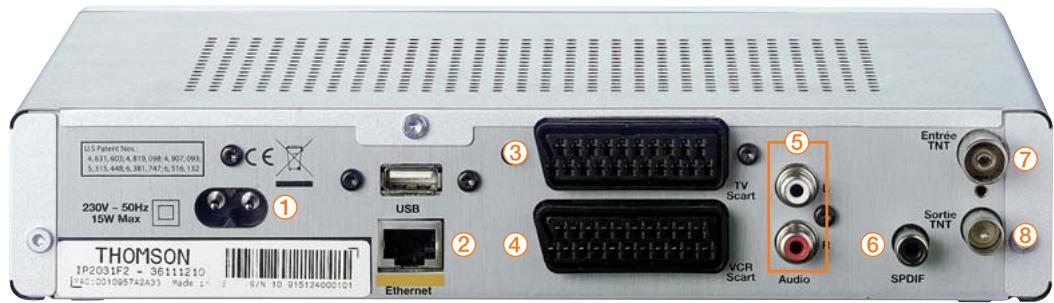

Présentation du décodeur TV

face avant face arrière

1 - Alimentation électrique pour brancher le décodeur TV à une source d'alimentation électrique. (2) - Prise Ethernet pour connecter le décodeur TV à la Livebox. ③ - Prise sortie péritel pour relier le décodeur TV à votre téléviseur. 4 - Prise entrée péritel pour connecter différents équipements (lecteur/enregistreur DVD, magnétoscope...).

(5) - Prises audio pour connecter le décodeur TV à une chaîne Hi-Fi. 6 - Prise home cinema pour connecter le décodeur TV à un récepteur Dolby Digital (home cinema). - Prise entrée antenne - entrée cable coaxial de votre ANTENNE TNT. - Prise sortie antennes - sortie coaxial vers la téléviseur ou un autre équipement.

Avant de commencer

Pour assurer le bon fonctionnement de la TV d'Orange, prenez soin de vérifier que la Livebox est installée et connectée à Internet : le voyant lumineux @ doit être allumé fixe.

Si ce n'est pas le cas, consultez le guide d'installation de la Livebox.

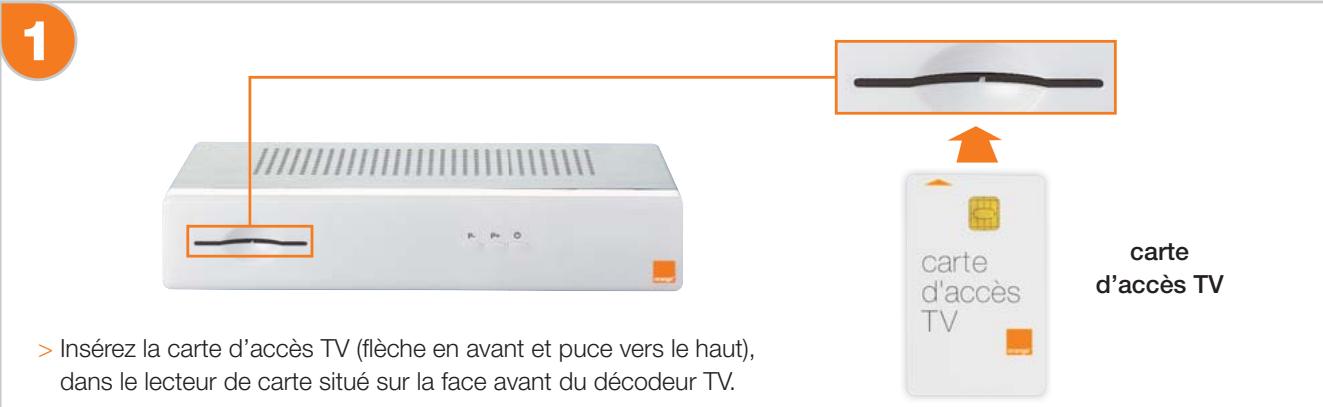

Munissez-vous de votre carte d'accès TV. Ne raccordez pas votre décodeur TV à une prise électrique avant que cela vous soit demandé dans le guide.

Si vous avez souscrit à l'option Multi écran TV, reportez-vous directement page 14.

Installation

Pour faire fonctionner votre décodeur TV, vous devez réaliser les actions suivantes et dans l'ordre indiqué.

Branchements

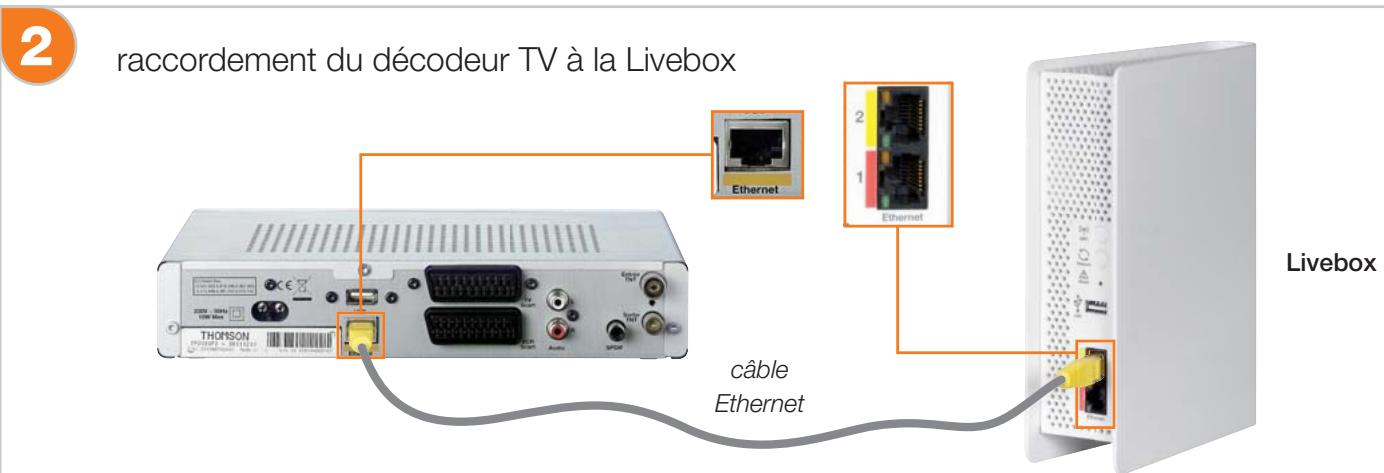

Branchez une extrémité du câble Ethernet (embouts jaunes) à la prise « Ethernet » jaune située à l'arrière du décodeur TV. Branchez l'autre extrémité du câble à la prise Ethernet jaune de la Livebox. (Si la prise jaune est occupée reportez-vous page 20).

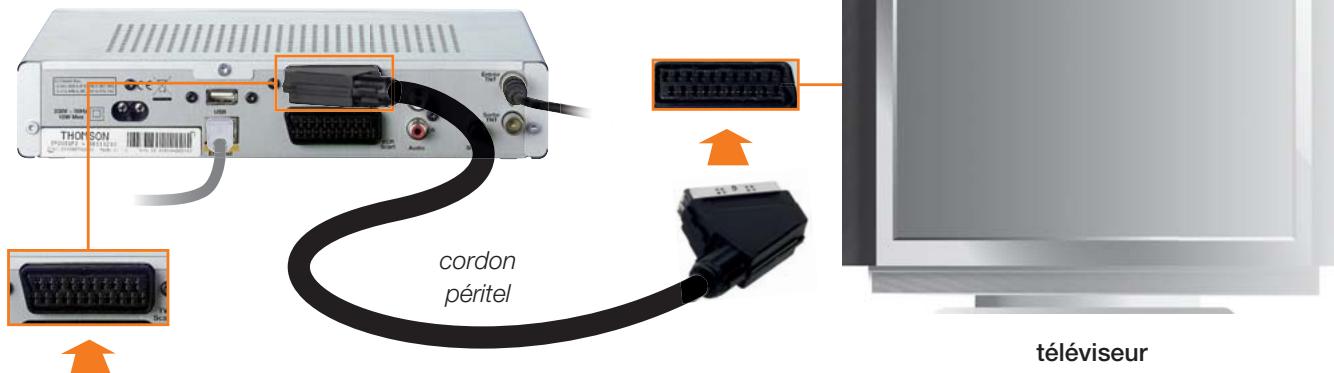

Branchez une extrémité du cordon péritel sur la prise « TV » située à l'arrière du décodeur TV. Branchez l'autre extrémité sur la prise « AV1 (ou AV2, AUX1, AUX2...) » de votre téléviseur.

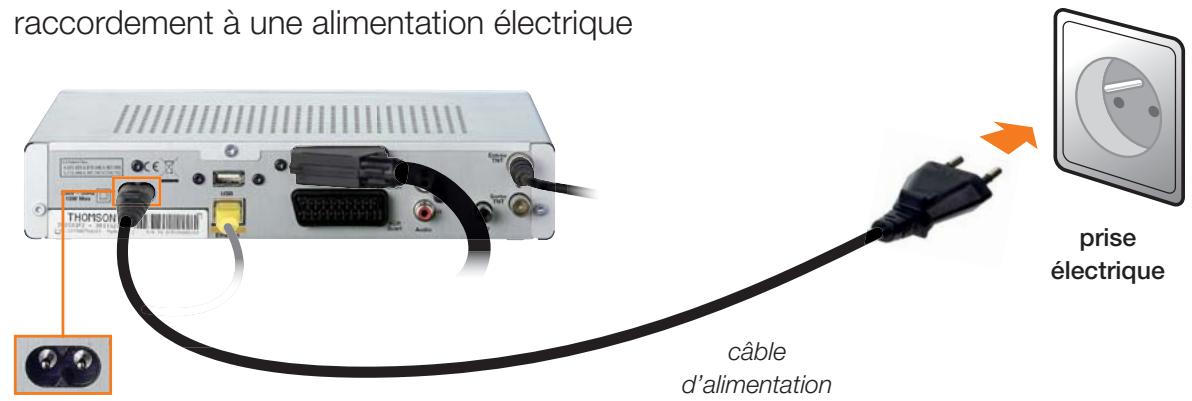

Raccordement à une alimentation électrique

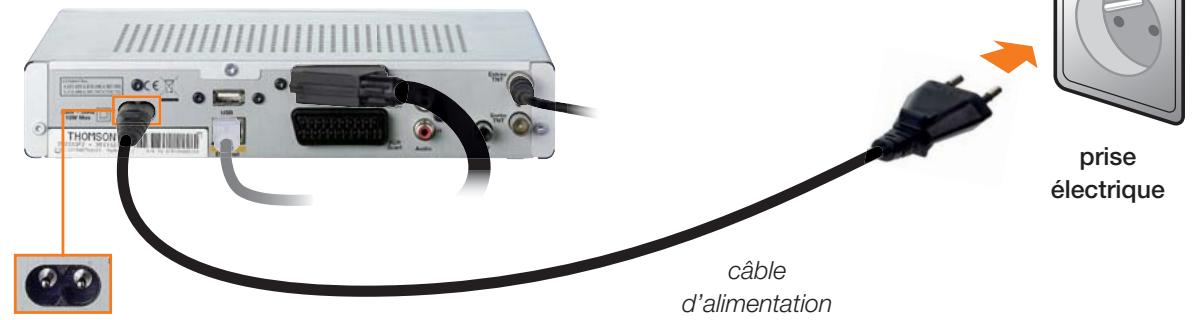

Branchez le câble d'alimentation au décodeur TV et à une prise électrique.

mise sous tension

bouton allumer / éteindre (mise sous tension)

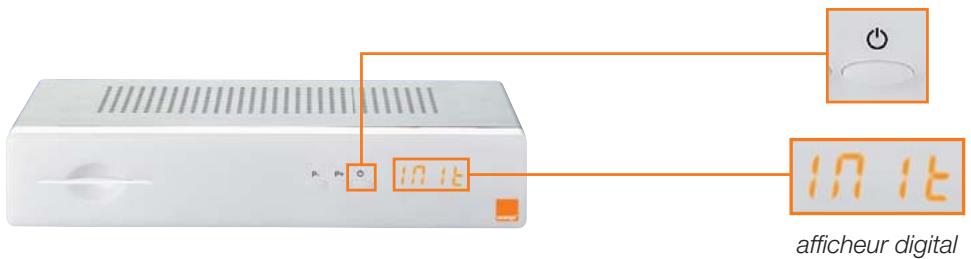

Mettez le décodeur TV sous tension en appuyant sur le bouton « allumer / éteindre ». Une fois le décodeur TV mis sous tension, l'afficheur digital du décodeur TV indique « init » pendant quelques instants, puis l'heure apparait.

Felicitations!

Les branchements du décodeur TV sont terminés.

Poursuivez votre installation à l'aide du guide de la TV d'Orange pour paramétrer votre décodeur TV.

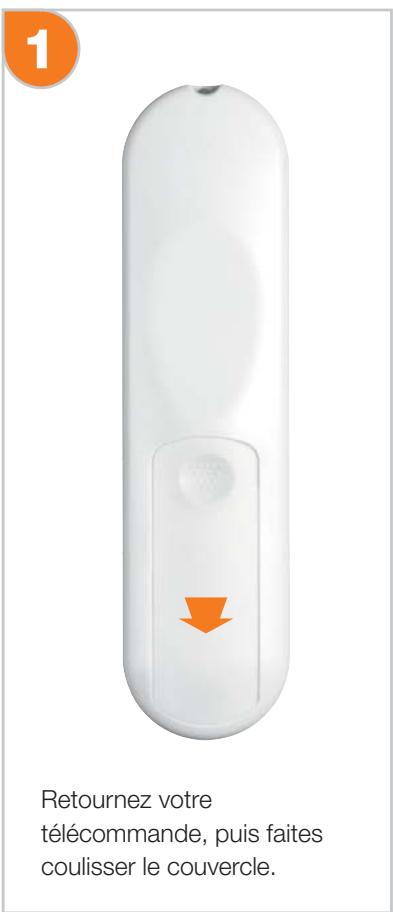

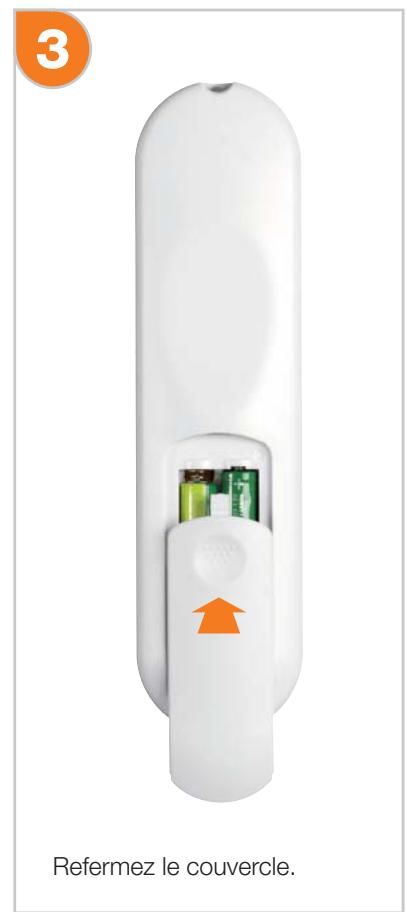

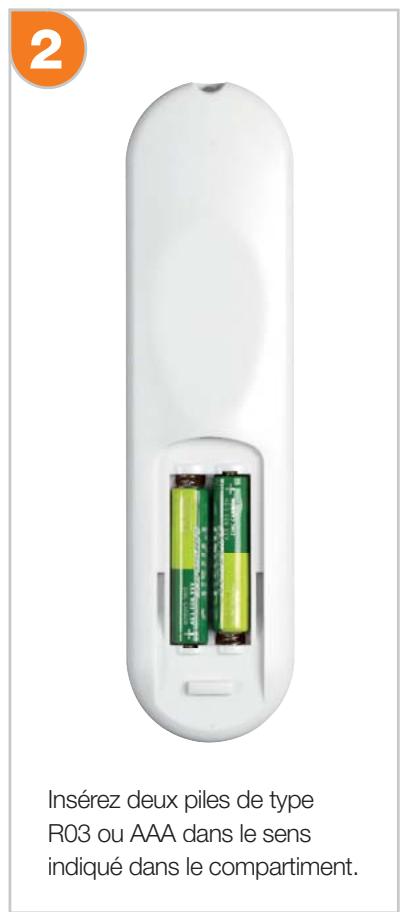

Mise en place des piles

Afin d’éviter les risques d’étouffement, ne laissez pas les jeunes enfants jouer avec la télécommande. Les piles ne doivent pas être jetées avec les ordures ménagères ; elles peuvent être déposées dans les collecteurs situés dans tous les points de vente Orange et agences France Télécom.

Installation multi écran TV

Cette installation nécessite la souscription à l'option Multi écran TV. Si vous êtes déjà client et que vous avez déjà un décodeur TV installé, débranchez au préalable le câble Ethernet reliant la Livebox à ce décodeur TV. Puis commencez l'installation à l'étape 2 (ci-dessous).

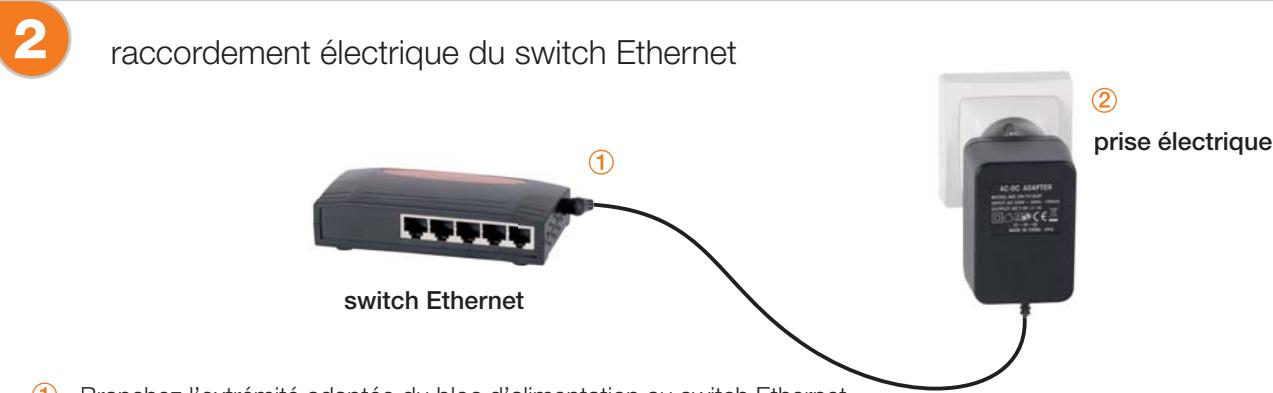

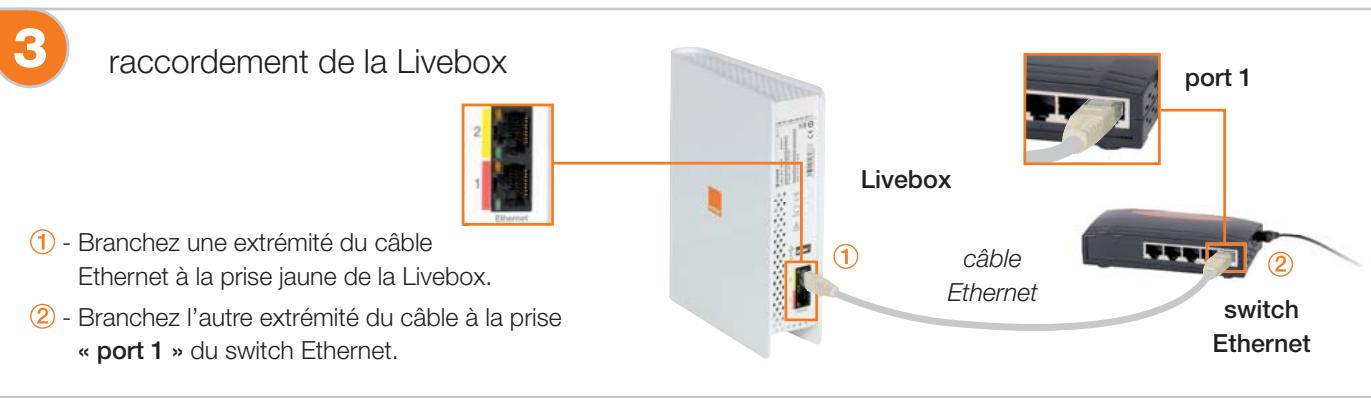

Branchements

- Branchez l'extrémité adaptée du bloc d'alimentation au switch Ethernet. - Branchez le bloc d'alimentation à une prise électrique.

insertion de la carte du second décod

Assurez-vous que la mention « multi-écran TV » est bien indiquée au verso de la seconde carte d'accès TV.

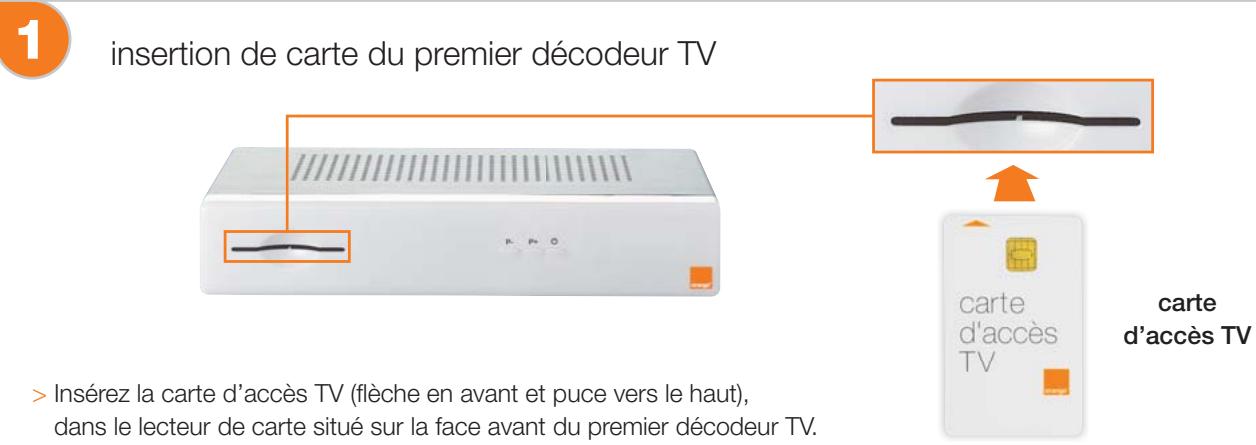

Insérez la carte d'accès TV Multi-écran TV (flèche en avant et puce vers le haut), dans le lecteur de carte situé sur la face avant du second décodeur TV.

multi-écran TV.

d'accès TV option Multi-écran TV

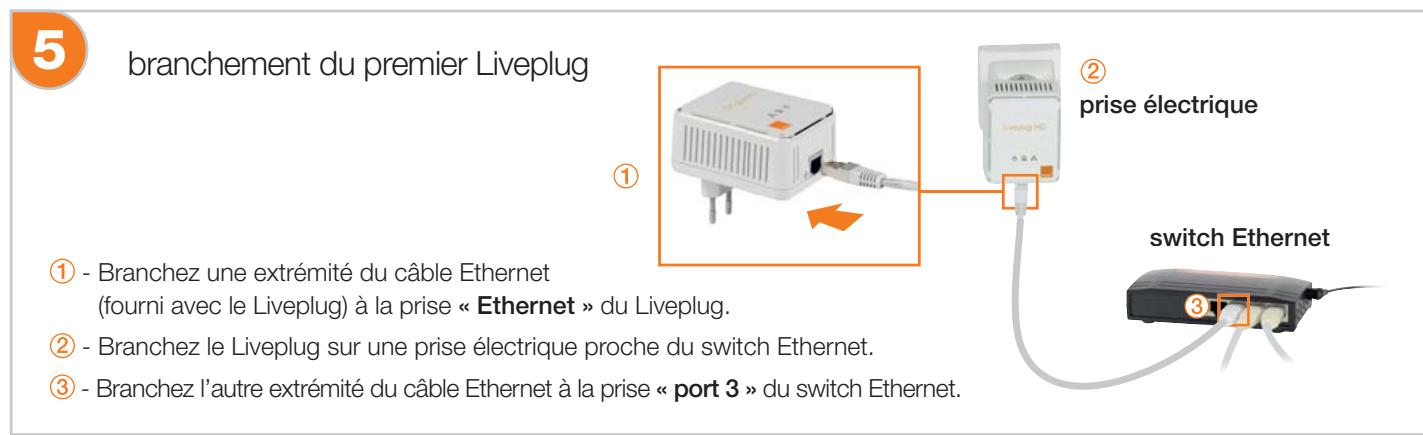

branchement du second Liveplug

② prise électrique

second décodeur TV

① - Branchez une extrémité du câble Ethernet à la prise « Ethernet » du Liveplug. ② - Branchez le Liveplug à une prise électrique proche du second décodeur TV. - Branchez l'autre extrémité du câble à la prise nommée « Ethernet ou Livebox » située à l'arrête du second décodeur TV.

Les étapes suivantes sont à réaliser pour chacun des décodeurs TV.

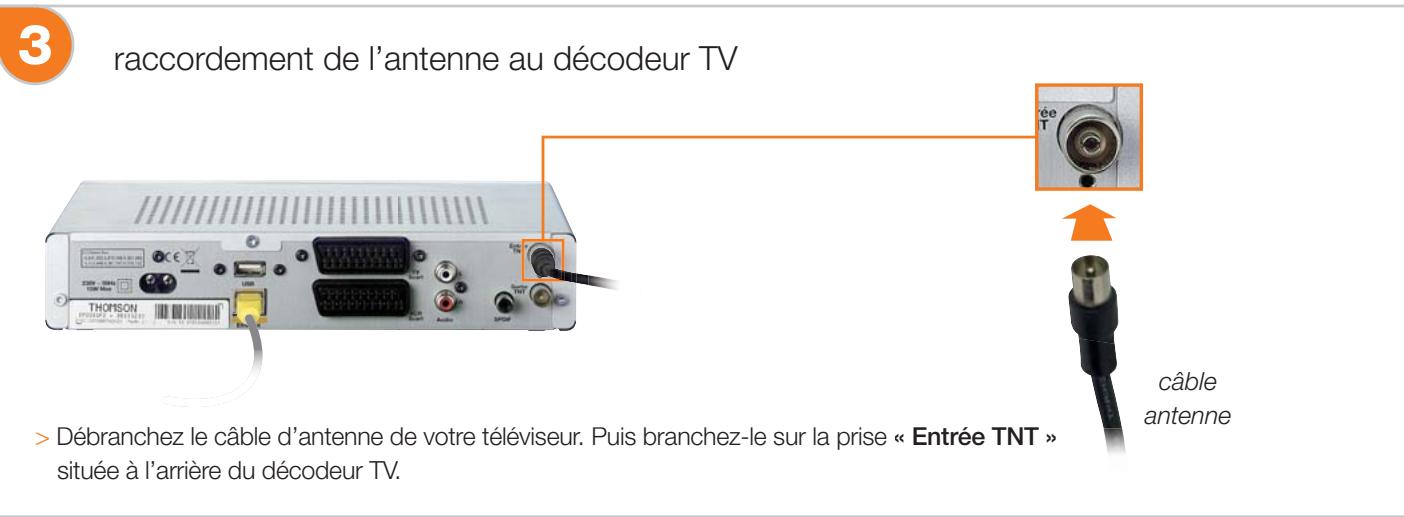

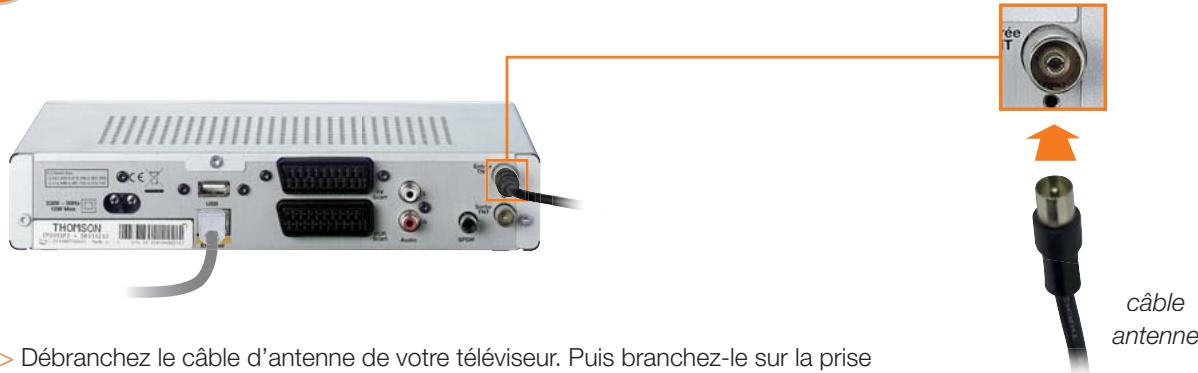

raccordement de l'antenne au décodeur TV

« Entrée TNT » située à l'arrière du décodeur TV.

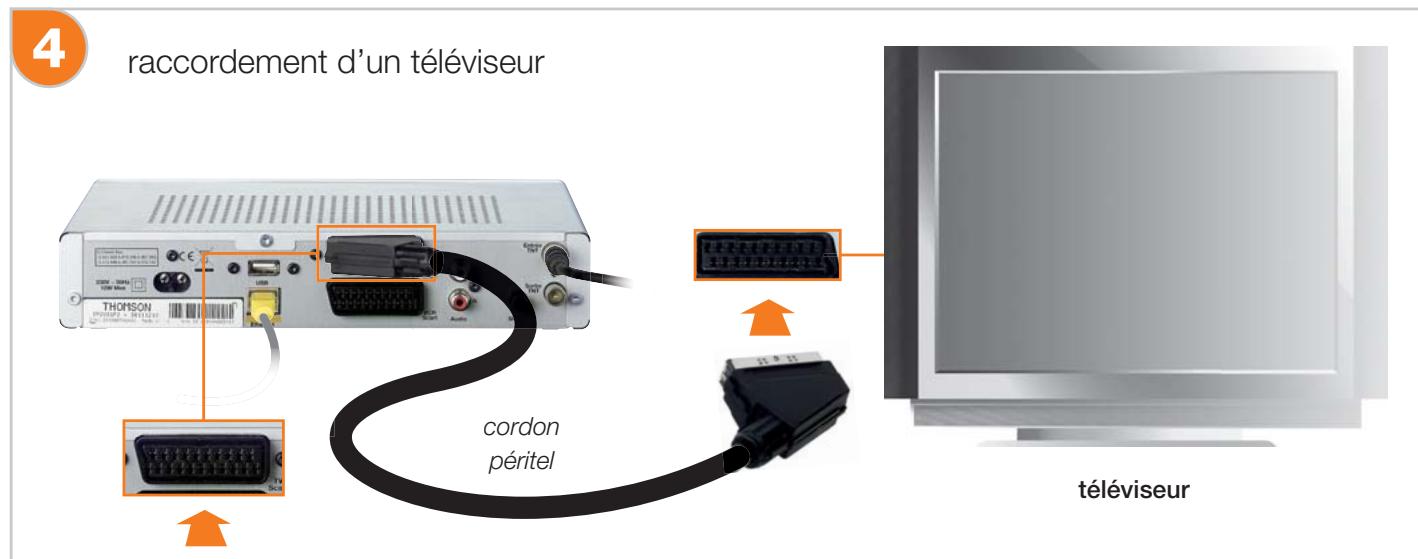

Raccordement d'un téléviseur

Branchez une extrémité du cordon péritel sur la prise « TV » située à l'arrière du décodeur TV. Branchez l'autre extrémité sur la prise « AV1 (ou AV2, AUX1, AUX2...) » de votre téléviseur.

Raccordement à une alimentation électrique

Branchez le câble d'alimentation au décodeur TV et à une prise électrique.

mise sous tension

bouton allumer / éteindre (mise en veille)

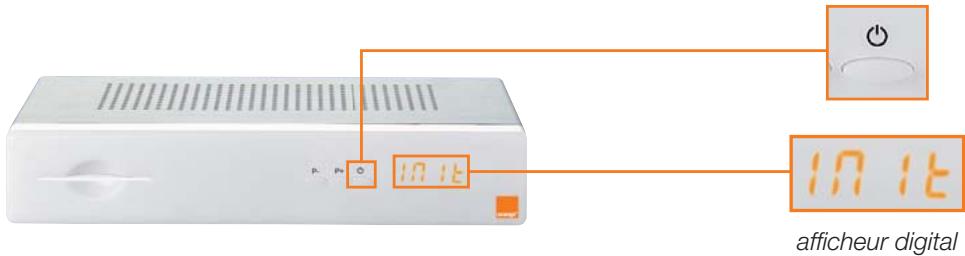

Mettez le décodeur TV sous tension en appuyant sur le bouton « allumer / éteindre ». Une fois le décodeur TV mis sous tension, l'afficheur digital du décodeur TV indique « init » pendant quelques instants, puis l'heure apparait.

Felicitations!

Les branchements du décodeur TV sont terminés.

Poursuivez votre installation à l'aide du guide de la TV d'Orange pour paramétrer votre décodeur TV.

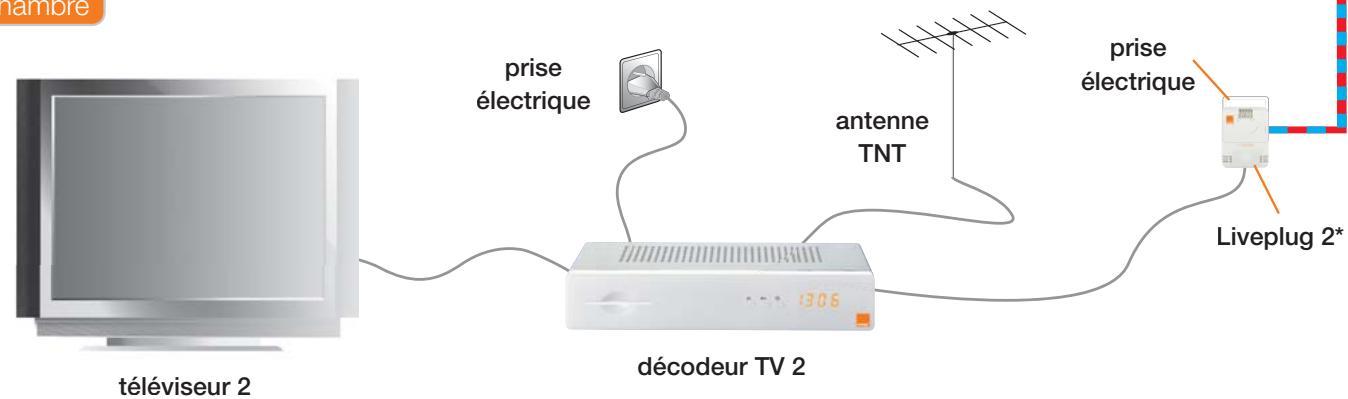

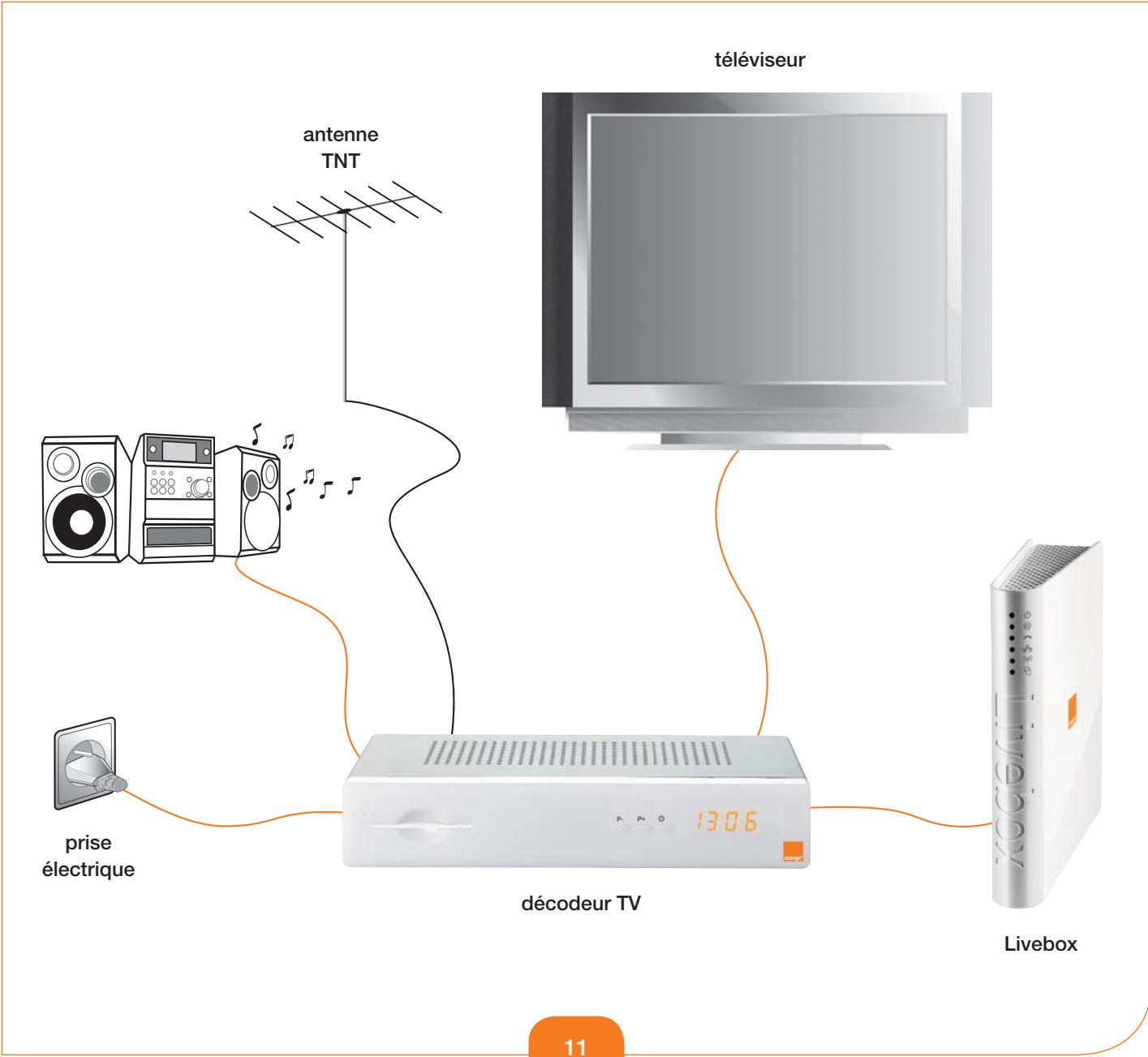

résultat de votre installation

chambre

La prise ethernet jaune de votre livebox n'est pas libre

Débranchez le câble de la prise Ethernet jaune et branchez-le sur la prise Ethernet rouge.

prise Ethernet rouge de votre Livebox

Si la prise Ethernet rouge est occupée :

vous pouvez changer de mode de connexion en utilisant une connexion sans fil (reportez-vous à la rubrique « Changer de mode de connexion filaire vers sans fil » de votre guide Livebox). Puis branchez l'équipement de la prise Ethernet jaune sur la prise Ethernet rouge ainsi libérée.

ou vous pouvez utiliser un « switch ». Un « switch » permet de brancher plusieurs équipements sur une seule prise (à la manière d'une multiprise).

• Débranche le câble de la prise Ethernet rouge de votre Livebox.
• Branchez le « switch » sur la prise Ethernet rouge de votre Livebox.
• Puis branchez les équipements qui étaient connectés à la prise Ethernet jaune et à la prise Ethernet rouge sur le « switch ». Vous pouvez vous procurer un « switch » dans votre agence France Télécom ou dans un magasin spécialisé.

Maintenant, la prise Ethernet jaune de votre Livebox est libre.

Pour finaliser le paramétrage, téléchargez le fichier de configuration de votre Livebox à l'adresse suivante :

http://assistance.orange.fr/1313.php.

L'utilisation du récepteur est soumise à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous pensez que votre récepteur vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l’installer à l’intérieur à l’abri du soleil et de la pluie :

Évitez les températures extrêmement chaudes ou froides. Placez le récepteur et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du récepteur. En cas d'orage, il est conseillé de débrancher la prise d'antenne. Même si le récepteur et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.

• de placer le récepteur et le bloc secteur dans un endroit sec et aéré.
• de le protégérer de l'humidité :

mettez le récepteur et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans le récepteur ou l'adaptateur réseau, débranchez-les par la prise secteur de l'adaptateur et prévenez votre revendeur

• d'éviter les chocs violents :

N'utilisez jamais le récepteur s'il est endommagé. Placez toujours votre récepteur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le récepteur ni le bloc secteur! Il existe un risque de choc électrique. Toute intervention éventuelle doit être effectuée par un personnel qualifié.

• de ne rien poser sur le récepteur (ce qui nuirait à une bonne aération) :

Les fentes d’aération situées sur le boîtier protègent votre récepteur de la surchauffe. Ne placez aucun objet, tel qu’un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le récepteur dans un compartiment, veillez à laisser un espace d’au minimum 10 cm de chaque côté et de 20 cm à l’avant et à l’arrière du récepteur.

• de le placer hors de portée des petits enfants :

Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

L'écologie est une préoccupation essentielle de France Télécom. Le groupe souhaite exploiter des installations respectueuses de la nature et a choisi d'intégrer la performance environnementale dans ses produits, de la phase de fabrication à l'élimination, en passant par la mise en service et l'utilisation.

L'emballage

Le logo (point vert) signale le versement d'une contribution à un organisme agréé pour améliorer les infrastructures de récupération et de recyclage des emballages. Facilitez cela en respectant les règles de tri mises en place localement pour ce type de déchets.

Les piles et les batteries

Usagées, elles seront déposées dans les points de collecte prévus pour cela.

Le produit

Ce pictogramme dénote un équipement électrique ou électronique.

À ce titre, la réglementation européenne demande de procéder à une collecte sélective : dans les points de distribution en cas d'achat d'un équipement équivalent, dans les points de collecte locaux sinon (déchetterie, collecte sélective, etc.)

Vous participez ainsi à la réutilisation et à la valorisation des déchets d'équipements électriques et électroniques, potentiellement nuisibles à l'environnement et à la santé humaine.

Ce produit héberge une technologie protégée par copyright, selon les brevets U.S. et autres droits de propriétés industrielles.

Toute utilisation de cette technologie, protégée par copyright, doit être préalablement autorisée par Macrovision.

Cette technologie est destinée à un usage privé, sauf autorisation contraire de Macrovision.

Il est interdit de démonter et d'analyser le produit.

Dolby et DOLBY sont des marques des laboratoires Dolby. DIGITAL.
