MODE D'EMPLOI S-DE850 SYSTEC

Tension du réseau	V	230
Fréquence du réseau	Hz	50
Puisance	W	850
Vitesse à vide	min-1	11,500-28,000
Diametre maxi.du fraisage	mm	39
Profondeur de fraisage	mm	44
Diamètre de l'axe de la fraisie	mm	8
Poids	kg	3.5
Lpa(pression sonore)	dB(A)	87.9
Lwa(puisance sonore)	dB(A)	100.9
Valeur de vibration	m/s2	26.8

Norme electrique de securite:

• assurer que la tension d'alimentation correspond a celle indiquee sur I'etiquette
• la machine equipee de double-isolement, respectant la norme EN50144, n'a pas besoin de fil de terre.

CONTENU DE L'EMBALLAGE

L'emballage contient :

1 défoncuse
1 guide paralleled
1 guide-gabarit
2 vis
2 ecrous
1 adaptateur pour l'aspiration de poussière
1 clé à ergots
1 mode d'emploi

Vérifiez si la machine, les pièces détachées et les accessoires n'ont pas été endommagés au transport.

La défonceuse est appropriée pour les travaux de fraisage du bois et des matériaux lignieux ainsi que des plastiques.

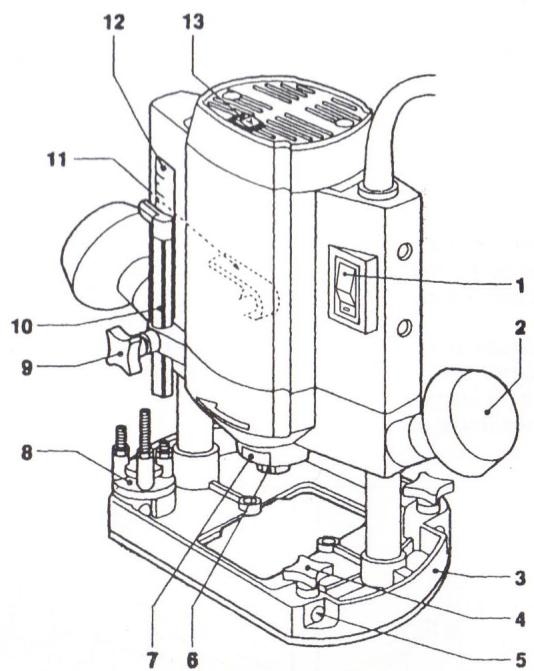

Fig.A:

A

1 bouton marche/arrét
2 poignée
3 semelle de fraisage
4 vis de serrage du guide parallele
5 dispositif d'insertion du guide parallele
16 écrou de la pince de serrage.
7 dispositif de blocage d'arbre

8 bute de profondeur-revolver
9 vis de serrage de la butée de profondeur
10 bute de profondeur
11 levier de blocage
12 échelle graduée profondeur de fraisage
13 molette de réglage électronique de la vitesse

MONTAGE DES ACCESSOIRES

Avant de proceder au montage des accessoires, retirez toujours la fiche de la prise de courant.

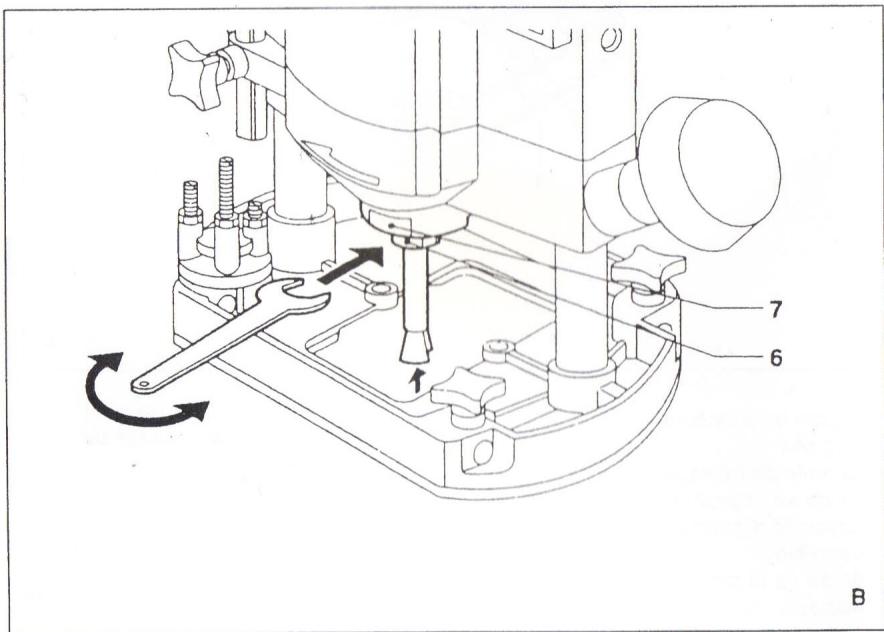

Mise en place et retrait des fraises (Fig. B)

Employez des fraises dont le diamètre du corps correspond à la dimension de la pince de serrage. Utilisez uniquement des fraises compatibles avec la vitesse maximale de la machine. Le diamètre des fraises ne doit pas dépasser le diamètre maximal (voir 'Specifications techniques').

• Enforcez le dispositif de blocage d'arbre (7) et tournez l'écrou de la pince de serrage (6) jusqu'à ce que ce dernier tombe dans le dispositif de blocage.

Maintenez le dispositif de blocage d'arbre enforcé aussi longtemps que vous suivez cette procEDURE.

• A l'aide de la clé à ergots, desserrez l'écrou de la pince de serrage.
• Placez le corps de la fraise dans le dispositif d'insertion de la pince de serrage.
• Serrez l'écrou de la pince de serra
  ge de manière à ce que la fraise
  soit bien bloquée.
• Desserrez de nouveau l'écrou de la pince de serrage si vous désirez changer de frais.

Si vous désirez changer de fraïse durant les travaux, attendez que la machine s'immobilise complètement et que la fraîse refroidisse.

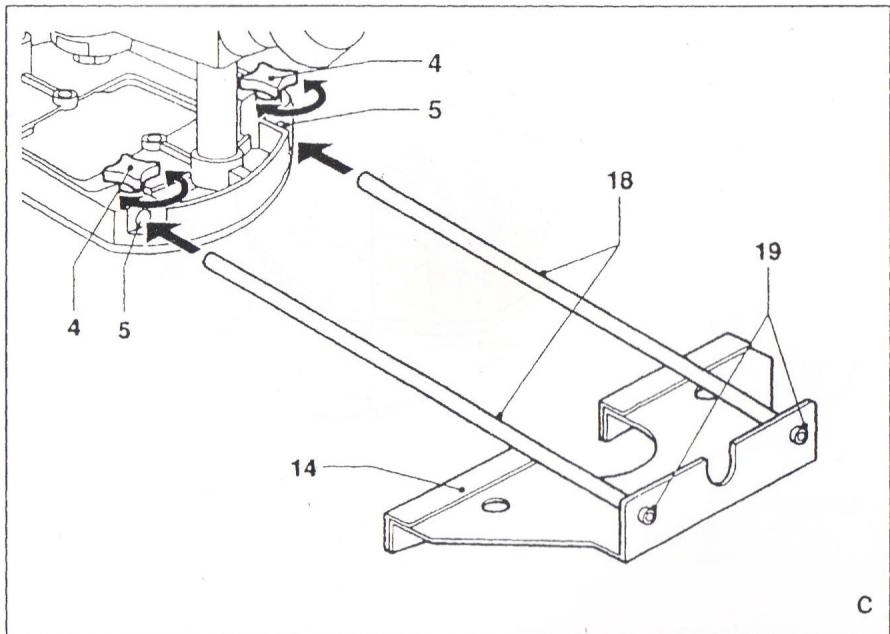

Montage et reglage du guide parallele (Fig. C)

Le guide parallele convient comme accessoire dans le fraisage de pieces à façon étroites.

• Assemblez le guide parallele. à l'aide des boulons (19), fixez les barres de guidage (18) sur le bati. (14).
• Desserrez les vis de serrage (4) et insérez les barres de guidage dans les dispositifs d'insertion (5).
• Reglez le guide parallele à la distance de guidage souhaitation.
  Resserrez les vis de serrage.

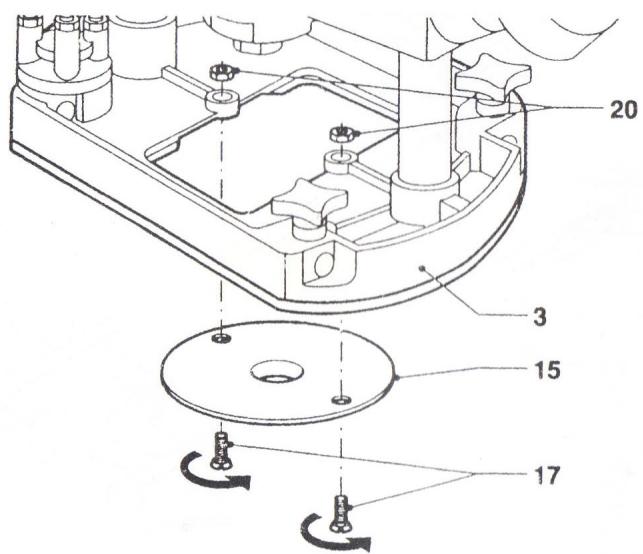

Montage du guide-gabarlit

(Fig. D)

Le guide-gabarit convient comme
accessoire dans le fraisage suivant un gabarit.
Montez le guide-gabarit (15) au moyen des vis (17) et des écrous (20) sur la semelle de fraisage (3).

D

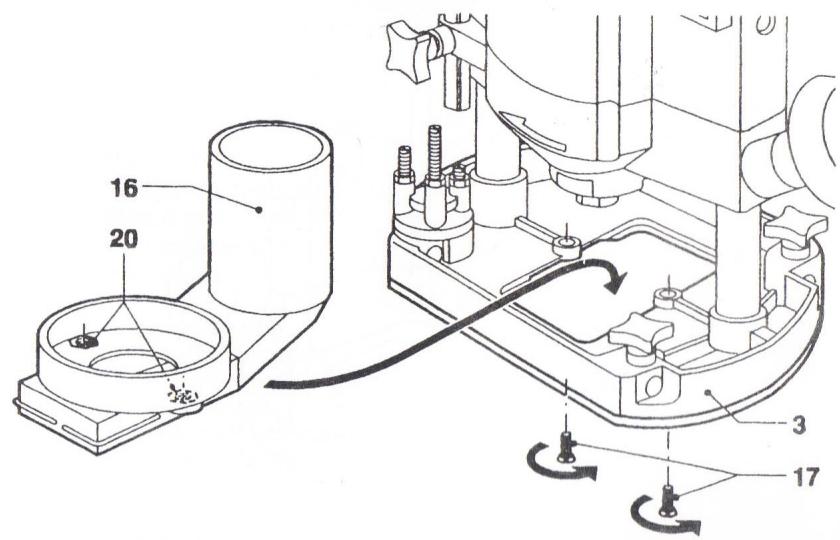

Montage de l'adaptateur pour l'aspiration de poussière (Fig. E)

Utilisez l'adaptateur pour evacuer la poussière qui se dégage.

Montez l'adaptateur pour l'aspiration de poussière (16) au moyen des vis (17) et des écrous (20) sur la semelle de fraisage (3).
- Placez l'embout d'un aspirateur de poussière sur le tuyau de l'adaptateur.

Pour avoir une bonne vue sur la piece a faconner, maintenez le tuyau de l'adaptateur derriere la machine.

UTILISATION

Observer les consignes de sécurité ainsi que les régles en vigueur.

• Maintenez la machine en position de repos sur la pièce à façonner quand vous mettez en marche ou stoppez la machine. La fraisse presente dans la pince de serrage peut, en effet, endommager la pièce à façonner.
• Bloquez la pièce à façon et veillez à ce qu'elle ne puisse pas glisser sous la machine durant les travaux.
  Tenez fermement la machine et deplacez-la avec regularite sur la piece a faconner. Ne forcez pas sur la machine.
• Employez exclusivement des fraises qui ne doivent encore pas de signes d'usure. Les fraises usées affectent l'efficacité de la machine.
• Àprous avoir acheve les travaux, éteignez d'abord la machine avant de-retirer la fiche de la prise de courant.

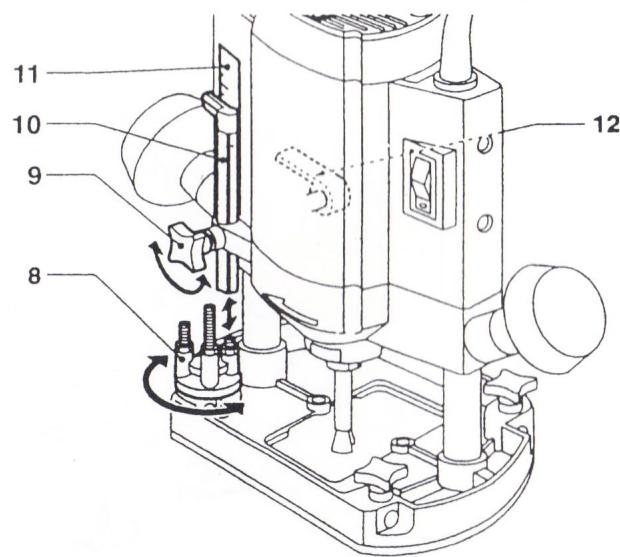

Réglage de la profondeur de fraisage (Fig. F)

La machine possede deux possibilités de réglage de la profondeur de fraisage.

Réglage à l'alde de la l'échelle graduée

• Desserrez la vis de serrage de la butée de profondeur (9).
  Dégagez le levier de blocage (11) et abaissez la machine au point que la fraise touche la pièce à façon.
• Resserrez le levier de blocage.
  A l'aide de I'echelle graduée (12), reglez la butee de profondeur (10) à la profondeur de faisage souhaitee puis serrez la vis de serrage.

Réglage à l'aide de la butée de profondeur-revolver

La butée de profondeur revolver permit deCHOISIR rapidement parmi trois profondeurs de fraisage, lesquelles sont entre autres definiées par le réglage de la butée de profondeur (10).

A l'aide des trois vis sur la butée de profondeur-revolver (8), réglez les profondeurs de fraisage souhaitées.

Mise en marche et arrêt

Pourmettre en marche, mettez le bouton marche/arret(1)sur'I'.La machine se trouve alors en mode de fonctionnement continu. Reglez la vitesse de fraisage a I'aide de la molette de reglage (13).
Pour stopper la machine, mettez le bouton marche/arrêt sur 'O'.

Pour le fraisage de pieces à façonner plastiques, reglez toujours à vitesse lente.

Ne mettez la machine de cote que si le moteur a complètement fini de tournier.
Ne rangez pas la machine sur un support poussiêux sinon les particules de poussiêre risquent de s'infiltrer dans la mécanique de la machine.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Les machines ont ete conques pour fonctionner longtemps sans probleme avec un minimum d'entretien. En nettoyant regulierement et correctement la machine, vous contribuerez a une longue durée de vie de votre machine.

Nettoyage

Nettoyez regulierement le carter au moyen d'un chiffon doux, de préférence à l'issue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En presence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique.

Graissage

Cette machine ne.necessite pas de graissage supplémentaire.

Pannes

En cas de panne survenue par exemple à la suite de l'usure d'une piece, contactez votre distributeur

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livrée dans un emballage robuste. L'emballage est autant que possible constitué de matérielau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usages à votre distributeur local qui se chargerà de les traiter de la manière la plus écologique possible.

Déclaration CE de Conformité

Nos:

LEROY MERLIN GROUP

Rue Chanzy - LEZENNES

59712 LILLE CEDEX 9, FRANCE

Déclar que le produit:

DEFONCEUSE ELECRIQUE

Modèle: SYSTEC S-DE850

satisfait aux dispositions des Directives du Conseil:

et est conforme aux normes suivantes:

EN 50144-1:1998

EN 50144-2-17:2000

EN 55014-1:1993+A1+A2

EN 60555-2:1987

EN 60555-3:1987

EN 60555-3/A1:1991

EN 55014-2:1997

Fonction du signataire:

Directeur des Achats Internationaux

Date: 01-01-2001
