TVB 2200 - Support mural pour téléviseur VOGELS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Support mural pour télévision
Compatibilité des tailles de TV	32" à 55"
Capacité de poids	Jusqu'à 30 kg
Type de montage	Montage fixe
Dimensions du produit	Dimensions variables selon le modèle de TV
Matériau	Acier robuste
Installation	Installation murale avec vis et matériel inclus
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Conforme aux normes de sécurité en vigueur pour les supports TV
Informations générales	Garantie de 5 ans, support technique disponible

FOIRE AUX QUESTIONS - TVB 2200 VOGELS

Comment installer le VOGELS TVB 2200 ?

Pour installer le VOGELS TVB 2200, commencez par fixer le support mural à l'aide des vis et des chevilles fournies. Assurez-vous que le support est bien de niveau. Ensuite, fixez le support à l'arrière de votre télévision et accrochez la télévision sur le support mural.

Quelles sont les dimensions maximales de la télévision compatibles avec le VOGELS TVB 2200 ?

Le VOGELS TVB 2200 est compatible avec des télévisions ayant une taille de 32 à 65 pouces (81 à 165 cm) et un poids maximum de 30 kg.

Comment ajuster l'inclinaison du VOGELS TVB 2200 ?

Pour ajuster l'inclinaison du VOGELS TVB 2200, localisez les vis de réglage situées sur le support. Utilisez un tournevis pour ajuster l'inclinaison selon vos préférences, puis assurez-vous de bien resserrer les vis.

Le VOGELS TVB 2200 est-il compatible avec tous les types de murs ?

Le VOGELS TVB 2200 peut être monté sur des murs en béton, en briques ou en bois. Assurez-vous d'utiliser les chevilles appropriées pour le type de mur sur lequel vous installez le support.

Où puis-je trouver le manuel d'utilisation du VOGELS TVB 2200 ?

Le manuel d'utilisation du VOGELS TVB 2200 est disponible en ligne sur le site officiel de VOGELS dans la section support. Vous pouvez le télécharger au format PDF.

Que faire si ma télévision ne s'ajuste pas correctement sur le VOGELS TVB 2200 ?

Si votre télévision ne s'ajuste pas correctement, vérifiez d'abord si les vis de fixation à l'arrière de la télévision sont bien serrées. Assurez-vous également que le support est correctement installé et que la télévision est bien centrée.

Est-ce que le VOGELS TVB 2200 permet de pivoter la télévision ?

Non, le VOGELS TVB 2200 ne permet pas de pivoter la télévision. Il est conçu pour un montage fixe avec une inclinaison réglable.

Comment nettoyer le VOGELS TVB 2200 ?

Pour nettoyer le VOGELS TVB 2200, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI TVB 2200 VOGELS

Ne PAS utiliser de solvants pour le nettoyage de votre produit Evolution. Utiliser de l'eau savonneuse tiède.

Entretien et maintenance

Instructions de montage

Veuillez lire les instructions de montage et les conseils de câblage et de disposition avant le montage. Cela vous fera gagner beaucoup de temps.

Il est d'importance essentielle de réaliser correctement le montage. Poids maximum du téléviseur : 25 kg. Placement uniquement sur murs en bois massif, en briques, en béton ou en blocs de construction creux (illustration 2a) ou sur chevrons en bois (illustration 2b). Le matériel de fixation livré est à utiliser exclusivement sur les murs et chevrons décrits ci-dessus. Veuillez consulter votre installateur et/ou votre fournisseur pour les parois en d'autres matériaux. Montage sur bois : trou d'amorçage de 3 mm / ne pas utiliser de cheville ! L'emploi autre que pour les appareils mentionnés ne fait pas partie de la responsabilité du fabricant.

Conseil important : il faut tout d'abord disposer les appareils audio/vidéo de façon provisoire et connecter tous les câbles. Ensuite, il faut contrôler le fonctionnement. Ainsi, vous verrez quels câbles devront passer par les supports.

Le montage et le passage des câbles demandent un peu plus d'attention, c'est vrai, mais le résultat vaut largement la peine.

A) Conseil de câblage pour support télé sans accessoires

La longueur minimale de tous les câbles, depuis le téléviseur (a) jusqu'au dessous du raccord (b), qui passent par le support télé est comme suit : 110 cm / 44 inch.

Il faut ajouter à la longueur des câbles la distance du dessous du raccord jusqu'à la prise de courant la plus proche. L'épaisseur maximum de chaque câble est de 8 mm/0,31 inch.

B) Conseil de câblage pour support télé avec un TVA 2047 ou un TVA 2048

Pour l'application d'un TVA 2047 ou d'un TVA 2048, le moyen est de conduire le câble directement depuis le téléviseur à l'appareil audio/vidéo qui se trouve en dessous. La longueur minimum du câble est alors de 60 cm / 23,6 inch.

La longueur minimum de tous les câbles, depuis le téléviseur (a) jusqu'au dessous du raccord (b), qui passent par le support télé, est comme suit : 110 cm / 44 inch.

Il faut ajouter à la longueur des câbles la distance du dessous du raccord jusqu'à la prise de courant la plus proche. L'épaisseur maximum de chaque câble est de 8 mm/0,31 inch.

Conseil de câblage pour support télé en combinaison avec un TVA 2046

C'est seulement dans ce cas que tous les câbles, y compris le câble SCART ou le câble pour haut-parleur éventuel, devront passer par le support télé.

La longueur minimum de tous les câbles, depuis le téléviseur (a) jusqu'au dessous du raccord (b), qui passent par le support télé est comme suit : 110 cm/44 inch.

La longueur du câble SCART est alors de 155 cm/61 inch.

Il faut ajouter aux câbles (excepté au câble scart) la distance du dessous du raccord jusqu'à la prise de courant la plus proche. L'épaisseur maximum de chaque câble est de 8 mm/0,31 inch.

Si le cordon secteur n'est pas suffisamment long pour atteindre la prise de courant la plus proche, vous pourrez le rallonger au moyen de fiches femelles plates Euro (en vente chez votre marchand radio/télé). Ne PAS utiliser de barrettes de jonction ! Ne PAS couper la fiche de votre téléviseur ! Car, dans ce cas, vous n'auriez plus de garantie sur votre appareil ! Pour un résultat beau et sûr, il faut mettre le raccord rallongé sous un couvre-cable supplémentaire (TVA 2041).

Si le cordon secteur est un peu trop long, vous pourrez l'enrouler et l'attacher pour le faire disparaître dans un couvre-cable (TVA 2041) ou un raccord du type TVA 2046.

Conseils généraux

Conservez soigneusement ces instructions de montage, même après l'installation de votre produit Vogels. Ainsi, vous pourrez toujours savoir comment il faut conduire les câbles si vous achetez d'autres produits de la gamme Vogels Evolution.

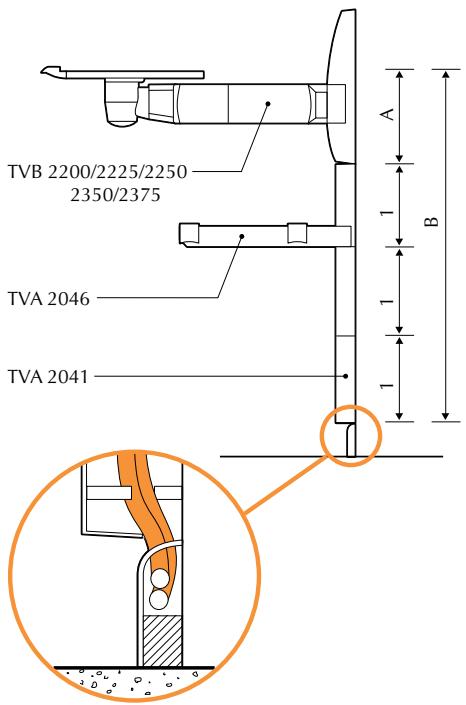

Si vous utilisez les raccords et/ou les supports multi audio/vidéo (TVA 2041 et/ou TVA 2046) pour conduire les câbles jusqu'à la plinthe, il est important que vous commenciez à mesurer et à monter depuis la plinthe, afin que la hauteur soit exacte (voir tableau).
