Type de produit	Récepteur numérique terrestre
Marque	ASTON
Modèle	PRIXA TNT T50
Dimensions (approx.)	200 x 130 x 40 mm
Poids (approx.)	0,5 kg
Alimentation	230 V ~ 50 Hz
Consommation électrique	Inférieure à 10 W
Réception	TNT HD, MPEG-2/4
Connecteurs	Péritel (TV et VCR/DECODER), sortie S-VHS, sortie audio RCA, entrée ANT IN, sortie TO TV
Fonctions principales	Réception TNT, enregistrement sur magnétoscope via télécommande universelle, programmation
Télécommande	Universelle, incluse
Enregistrement immédiat	Oui, via touche REC de la télécommande
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher avant tout nettoyage. Ne pas ouvrir l'appareil. Utiliser uniquement l'adaptateur fourni.
Pièces détachées	Télécommande, câbles péritel et RCA/S-VHS, adaptateur secteur
Réparabilité	Faire appel à un technicien agréé. Pas de pièces réparables par l'utilisateur.
Température de fonctionnement	0 °C à 40 °C

FOIRE AUX QUESTIONS - PRIXA TNT T50 ASTON

Comment brancher le récepteur PRIXA TNT T50 à ma TV et mon magnétoscope ?

Suivez le schéma de branchement de la notice : reliez l'antenne à l'entrée ANT IN, puis la sortie TO TV au magnétoscope, et la sortie ANT OUT du magnétoscope à la TV. Branchez également le câble péritel de la prise TV du récepteur à la péritel de la TV, et la prise VCR/DECODER à l'entrée péritel du magnétoscope.

Puis-je enregistrer une émission avec ce récepteur ?

Oui, vous pouvez déclencher un enregistrement immédiat en appuyant sur la touche REC de la télécommande universelle. Le voyant rouge du récepteur s'allume. Lancez ensuite l'enregistrement sur votre magnétoscope en mode AUX (ou AV1, E1, L1).

Comment configurer l'enregistrement via S-VHS ?

Dans le menu PARAMETRES AUDIOVISUELS, pour le champ ENREGISTREMENT SUR, sélectionnez S-VHS / AUDIO L/R. Vérifiez aussi que l'entrée de votre enregistreur est correctement paramétrée.

Que faire si je ne reçois pas toutes les chaînes TNT ?

Vérifiez que votre antenne est correctement branchée et orientée. Lancez une recherche automatique des chaînes via le menu du récepteur. Si le problème persiste, votre antenne peut nécessiter un amplificateur.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (2 piles AAA - non fournies). Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur. Si nécessaire, réinitialisez la télécommande en retirant les piles 30 secondes.

Puis-je connecter un décodeur Canal+ analogique ?

Oui, branchez la prise péritel du décodeur Canal+ à la deuxième prise péritel de votre magnétoscope (comme indiqué dans le schéma de branchement). Le récepteur gère le signal via le magnétoscope.

Comment arrêter un enregistrement en cours ?

Positionnez-vous sur la chaîne enregistrée et appuyez à nouveau sur la touche REC de la télécommande. Le voyant rouge s'éteint. Arrêtez également l'enregistrement sur le magnétoscope.

Quels câbles sont fournis avec le récepteur ?

Le récepteur est livré avec un câble péritel et un câble RCA/S-VHS. L'adaptateur secteur est également fourni. Les piles de la télécommande ne sont pas incluses.

Le récepteur ne s'allume pas, que vérifier ?

Assurez-vous que l'adaptateur secteur est bien branché sur une prise 230 V fonctionnelle. Vérifiez que le cordon est correctement connecté au récepteur. Si le problème persiste, contactez le support technique.

Puis utiliser ce récepteur avec une TV ancienne sans péritel ?

Non, le récepteur ne dispose que de sorties péritel et S-VHS. Sans péritel, vous aurez besoin d'un adaptateur péritel/HDMI ou RF (non fourni).

MODE D'EMPLOI PRIXA TNT T50 ASTON

Addendum manuel d'utilisation

Branchements du PRIXA DT55

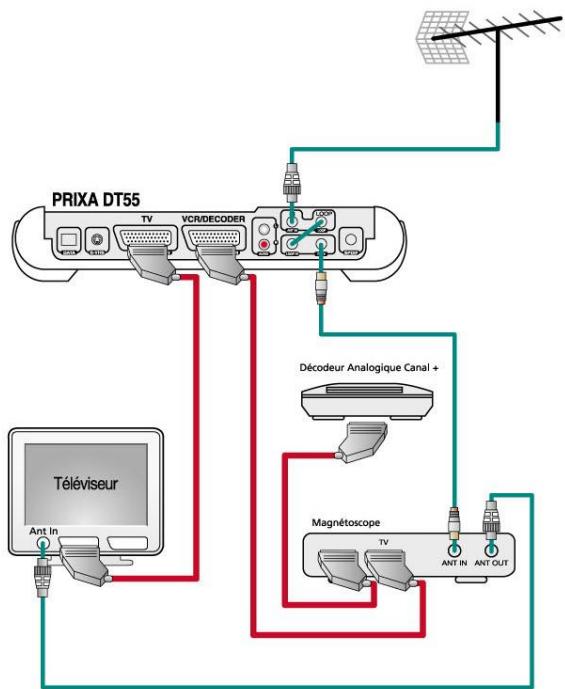

Branchement du PRIXA DT55 avec un magnétoscope et un décodeur Canal +

• Débranchez le câble de l'antenne TV du téléviseur.
• Raccordez-le à l'entrée marquée ANT IN de PRIXA.
- Raccordez la sortie marquée TO TV de PRIXA à l'entrée ANT IN de votre magnétoscope.
- Raccordez la sortie marquée ANT OUT de votre magnétoscope à l'entrée ANT IN de votre téléviseur.
- Raccordez la prise péritel marquée TV de PRIXA à la prise péritel de votre téléviseur.
- Raccordez la prise péritel marquée VCR/DECODER de PRIXA à l'entrée péritel TV de votre magnétoscope.
- Raccordez la prise péritel de votre décodeur analogique Canal+ à la deuxième prise péritel de votre magnétoscope.
- Raccordez le cordon d'alimentation de PRIXA à la prise secteur 230 V – 50 Hz.

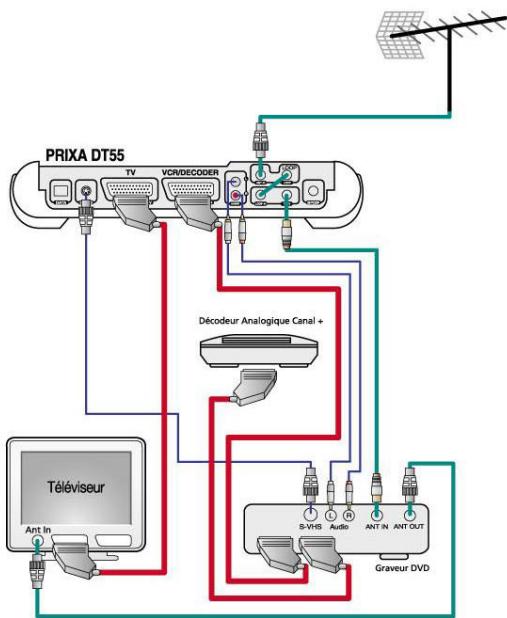

Branchement du PRIXA DT55 avec un magnétoscope S-VHS ou un graveur DVD et un décodeur Canal +

• Débranchez le câble de l'antenne TV du téléviseur.
• Raccordez-le à l'entrée marquée ANT IN de PRIXA.
• Raccordez la sortie marquée TO TV de PRIXA à l'entrée ANT IN de votre magnétoscope.
- Raccordez la sortie marquée ANT OUT de votre magnétoscope à l'entrée ANT IN de votre téléviseur.
• Raccordez la prise péritel marquée TV de PRIXA à la prise péritel de votre téléviseur.
- Raccordez la prise péritel marquée VCR/DECODER de PRIXA à l'entrée péritel TV de votre magnétoscope.
- Raccordez la prise péritel de votre décodeur analogique Canal+ à la deuxième prise péritel de votre magnétoscope.
- Raccordez le cordon d'alimentation de PRIXA à la prise secteur 230 V – 50 Hz.
- Raccordez le câble RCA / S-VHS fourni d'une part à la sortie S-VHS et à la sortie audio du PRIXA et aux entrées correspondantes de votre magnétoscope ou graveur d'autre part.

Pour configurer votre récepteur PRIXA DT55 dans le cadre de cette installation, dans le menu PARAMETRES AUDIOVISUELS, pour le choix ENREGISTREMENT SUR, sélectionnez S-VHS / AUDIO L/R.

Vous devez également vérifier sur l'enregistreur que la source entrée est correctement paramétrée.

Enregistrement immédiat

Vous pouvez déclencher un enregistrement directement à partir du programme que vous êtes en train de regarder. Pour cela :

• Positionnez-vous sur la chaîne souhaitée.
• Appuyez sur la touche REC de la télécommande universelle.
• Confirmez le début de l'enregistrement en appuyant sur OK.

Le voyant rouge du récepteur PRIXA DT55 s'allume.

Parallèlement, vous devez lancer l'enregistrement sur votre magnétoscope. Pour cela :

• Allumez votre magnétoscope.
• Sélectionnez le mode AUX (selon le modèle de votre magnétoscope, les mentions suivantes s'affichent sur votre téléviseur : AV1, AUX, E1 ou L1).
• Lancez l'enregistrement sur votre magnétoscope.

Pour arrêter l'enregistrement :

• Positionnez-vous sur la chaîne que vous êtes en train d'enregistrer.
• Appuyez sur la touche REC de votre télécommande universelle.

Le voyant rouge du récepteur PRIXA DT55 s'éteint.
