S 4 - Motoculteur STAFOR - Notice d'utilisation et mode d'emploi gratuit

Marque	STAFOR
Modèle	S 4
Type de produit	Motoculteur (motobineuse)
Moteur	Technamotor HBL 35.4T, 4 temps, refroidissement à air
Transmission	Par courroie trapézoïdale, 3 vitesses (2 avant, 1 arrière)
Embrayage	Automatique
Réducteur	À chaîne, carter acier
Largeur de travail	0,54 m
Diamètre des outils	300 mm
Roue avant	Oui
Capacité réservoir essence	1,5 L
Capacité huile moteur	0,6 L
Huile recommandée	Multigrade 10W/30 ou 10W/40
Entretien moteur	Vérifier niveau d'huile toutes les 3 h, vidange toutes les 30 h
Entretien filtre à air	Nettoyer pré-filtre toutes les 10 h, cartouche toutes les 30 h, changer chaque saison
Outils standard	Couteaux type bineur montés en couronne, amovibles
Outils optionnels	Sarcleur, faucille, bêche, disques protège-plantes, équipement labour
Réglage mancherons	Réversibles, réglables en hauteur et latéralement
Sécurité	Embrayage automatique, position béquille pour démarrage

FOIRE AUX QUESTIONS - S 4 STAFOR

Quel type d'huile utiliser pour le moteur ?

Utilisez une huile multigrade à très haut indice de viscosité, de type 10W/30 ou 10W/40.

Comment démarrer la motobineuse STAFOR S 4 ?

Placez la machine en position béquille. Déplacez la manette d'accélération vers la gauche, mettez le starter en position fermée (I), puis tirez sur la poignée du lanceur. Une fois démarré, ouvrez progressivement le starter.

Quelle est la capacité du réservoir d'essence ?

Le réservoir a une capacité de 1,5 litre.

Comment régler la hauteur des mancherons ?

Débloquez la clé de réglage de hauteur, ajustez les mancherons à la position souhaitée, puis resserrez la clé. Les mancherons sont réversibles et réglables latéralement.

Quels sont les outils disponibles en option ?

En option : outil sarcleur pour terrains caillouteux, outil faucille pour enfouissement, outil bêche pour aération, disques protège-plantes et équipement labour.

Comment entretenir le filtre à air ?

Nettoyez le pré-filtre toutes les 10 heures de fonctionnement et la cartouche toutes les 30 heures. Remplacez le filtre chaque saison.

Quelle est la largeur de travail de la motobineuse ?

La largeur de travail est de 0,54 m (54 cm).

Comment vidanger l'huile du moteur ?

Vidangez l'huile toutes les 30 heures environ. La capacité est de 0,6 litre. Utilisez une huile multigrade 10W/30 ou 10W/40.

La motobineuse a-t-elle une marche arrière ?

Oui, le modèle S 4 dispose de 2 vitesses avant et 1 vitesse arrière.

Comment utiliser la position béquille ?

Mettez la roue en position basse, débloquez la clé de réglage de hauteur, puis soulevez la machine en faisant pivoter le mancheron vers le bas. Cela facilite le changement d'outils.

MODE D'EMPLOI S 4 STAFOR

S2 Motoherbe S 4 Motobineuse

TYPE	moleur	vitesse	réducteur	enbriying	manchon	outils	option
S 2	Technamotor HBL 35.4T	1 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur	diametre 300 largeur 0,54 m	disques protage plantes roude de transport
S 200	Robin EY 15 B 4T	2 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur et lateralement	diametre 300 largeur 0,54 m	disques protage plantes buttor
S 4	Technamotor HBL 35.4T	2 av. 1 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur	diametre 300 largeur 0,54 m, roue avant	disques protage plantes Equipement labour
S 55	Technamotor HBL 40. ou Robin EY 15 D. 4T	3 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur et lateralement	diametre 300 largeur 0,54 m, roue avant	equipment labour
S 62	Robin EY 15 D Technamotor HBL 40 Bernard moteur 417.4T	3 av. 1 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur et lateralement	livre en cellulie	equipment bineur avec rouc avant, equipement labour butoir remquage etc
S 8	MAG 1021 4T	3 av. 1 av.	a chaine carter acier	progressiv galet tendur	reglable en hauteur et lateralement	livre en cellulie	equipment bineur avec rouc avant,labour, taucheure relative, emerque,etc.
S 10	Briggs et Straton MAG 1021 4T	5 av. 1 av.	par pionons en acier monte sur roulement	progressiv galet tendur	reglable en hauteur et lateralement	livre en cellulie aoc decabatage au mancheron	equipment de traisse avec roue avant 0,5am labour hemorquage etc.

S 55 Motobineuse

S 62 Cellule motrice avec équipement labour.

S 10 cellule motrice avec équipement labour.

S 8 Cellule motrice avec équipement fraise.

Motobineuse type S6

1978.10.156

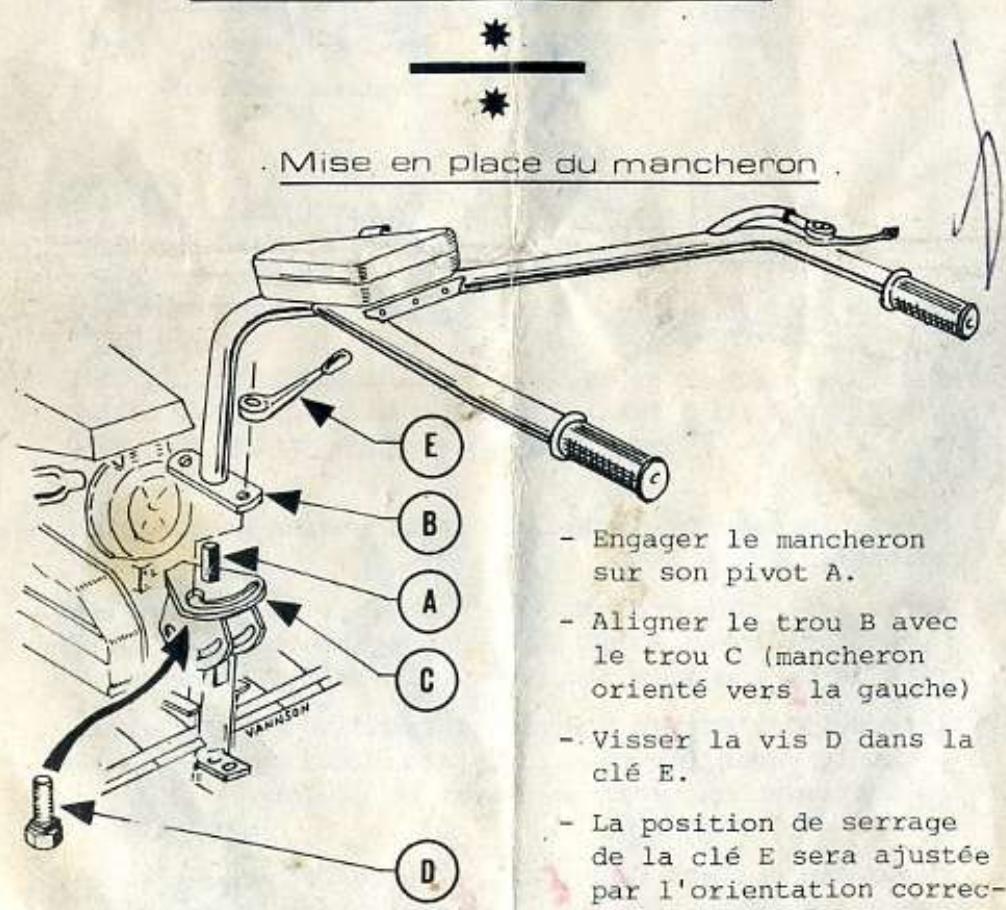

• Engager le mancheron sur son pivot A. Aligner le trou B avec le trou C (mancheron orienté vers la gauche)
• Visser la vis D dans la clé E. La position de serrage de la clé E sera ajustée par l'orientation correcte de la vis D.

MOTEUR : BERNARD - 145 cc - 4 temps - Refroidissement à air pulse.

TRANSMISSION: Par courroie trapezoidale procurant trois vitesses.

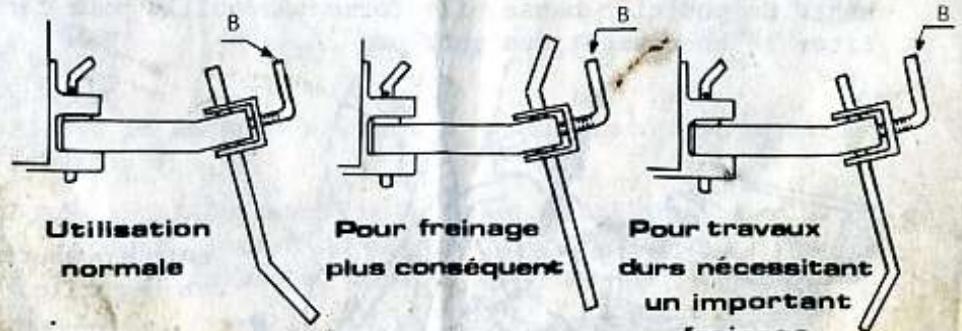

Changement de vitesse

La vitesse est nécessaire en fonction du travail à exécuter

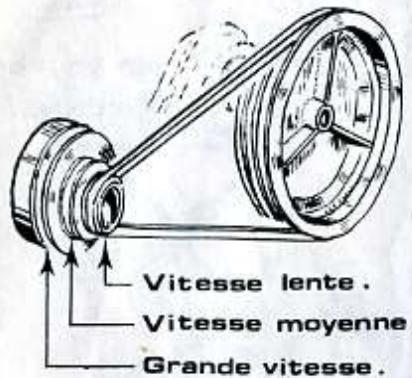

VITESSE LENTE: pour tous travaux avec outils rotatifs. VITESSE MOYENNE: pour binage de surface et entraînement d'accessoires (pompe, poulie motrice, tondeuse etc...) GRANDE VITESSE: pour le déplacement exclusivement.

EMBRAYAGE : Automatique.

CARTER DE DEMULTIPLICATION : Etanche, en acier.

Tous les organes étant graissés au montage, aucun entretien n'est nécessaire.

Vérifier périodiquement le serrage des boulons et vis de fixation.

MANCHERONS : Réversibles, réglables en hauteur et latéralement. En position basse, ils forment béquille pour faciliter le changement des outils.

Mise de la motobineuse en béquille.

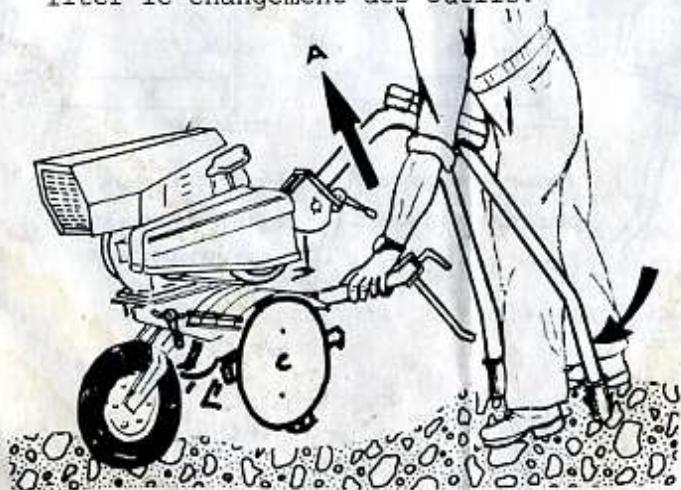

-Mettre la roue en position basse. - Débloquer la clé de réglage de hauteur de mancheron. - Soulever la motobineuse en A en faisant pivoter le mancheron vers le bas.

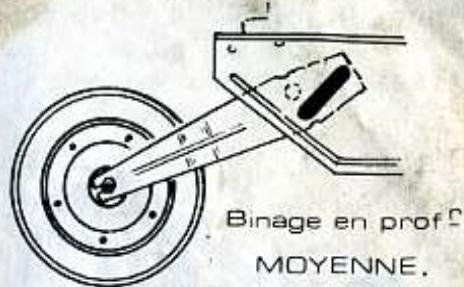

ROUE AVANT Binage en profondeur MAXI.

Position pour mise en béquille.

EPERON : Régable en hauteur par la clé B située à l'extrémité du support d'éperon.

SUPPORT D'EPERON FIXE Binage precis

OBCILLANT Tous travaux

OUTILS : Amovibles, montés en couronne, les couteaux type bineur permettent l'ameublissement de la terre.

Livrable sur demande et en supplément :

• 1 outil "sarcleur" pour terrain très caillouteux,
• l'outil "faucille" pour terrain très sale et enfouissement,
• 1 outil "bêche" pour l'aération rationnelle de la terre.

Possibilité de montage asymétrique. (exemple: 2 couronnes à gauche et 4 couronnes à droite).

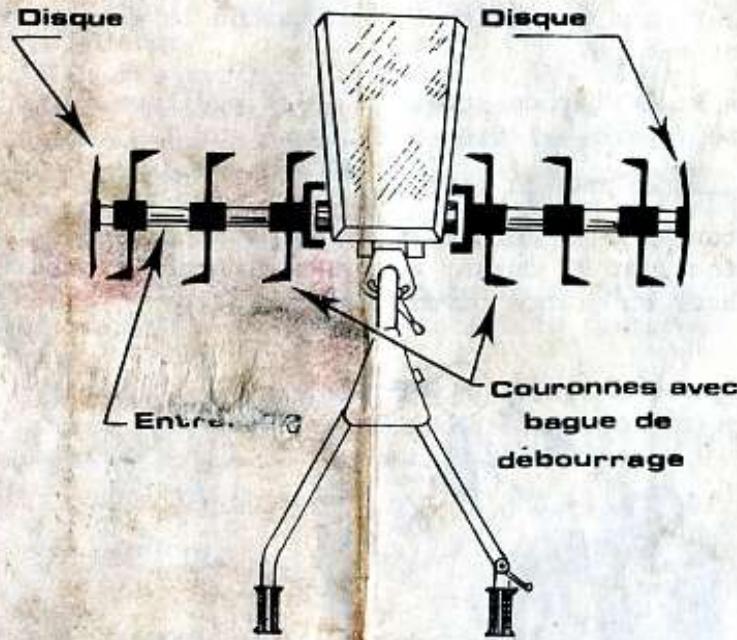

DISQUES PROTEGE-PLANTES : Conseillés pour les travaux délicats en largeur réduite.

Lorsque les outils sont montés sans disque, placer à chaque extrémité de la tige d'assemblage une rondelle épaulée et un écrou (Ecrou dont le blocage sera vérifié fréquemment).

CAPOTS PROTECEURS : Divisés en éléments, peuvent être adaptés à la largeur désirée.

• Avec équipement standard :

MOTEUR - Mise en marche :

En principe, un moteur démarre en position ralenti. Toutefois, selon les conditions atmosphériques, il peut être nécessaire de l'accélérer plus ou moins pour obtenir un résultat immédiat. Aussi, par mesure de sécurité, il est recommandé de placer la Motobineuse en position "bequille" pour effectuer les premières mises en marche :

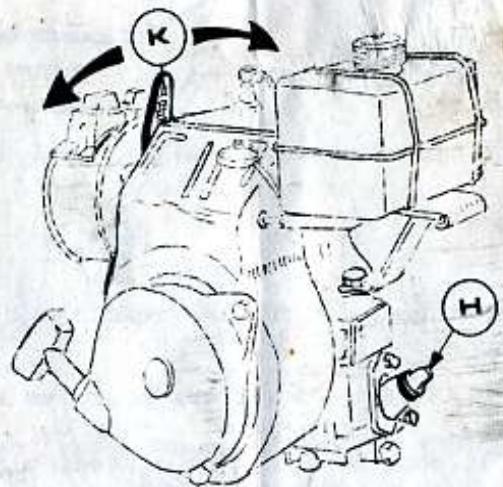

1° Déplacer plus ou moins vers la gauche la manette d'accélération. / Mettre le levier de starter (K) en position fermé ou médiane (ferme : levier positionné sur I). / Tirer la poignée du lanceur. 4°/ Le moteur lance, mettre le levier starter entre la position I et II durant quelques minutes et ensuite le placer en grande ouverture (sur II).

Arrêt :

Appuyer sur le bouton de mise à la masse. Si le moteur doit rester à l'arrêt durant une période prolongée, tirer doucement sur la poignée de lanceur pour amener le moteur en compression (point dur).

La Motobineuse STAFOR est équipée d'un embrayage automatique. Le moteur en marche, il suffit de déplacer la manette d'accélération vers la gauche pour faire avancer et travailler la machine. En ramenant le moteur au ralenti, la machine se débraye automatiquement.

Entretien

MOTEUR :

Huile : Remplissage : Dévisser le bouchon H du carter (capacité 0,6 litre), faire le plein au ras du trou de remplissage. Toutes les 3 heures de fonctionnement, vérifier le niveau d'huile qui ne doit pas descendre en-dessous de la base du filetage, le moteur étant dans une position parfaitement horizontale.

Qualité d'huile : Employer une huile à très haut indice de viscosité. Nous conseillons l'huile MULTIGRADE 10W/30 ou 10W/40.

Vidange : L'huile sera vidangée toutes les 30 heures env. Essence : sans mélange.

Capacité du réservoir : 1,5 litre et 1,75 litre.

Les gicleurs de carburateur étant très petits, il est vivement recommandé d'utiliser des récipients parfaitement propres pour remplir le réservoir qu'avec de l'essence filtrée ayant été entreposée. Sous cette condition, le fonctionnement du moteur sera des plus satisfaisants.

IMPORTANT: FILTRÉ A AIR : Pour la bonne conservation du moteur, il est conseillé de changer le filtre toutes les saisons.

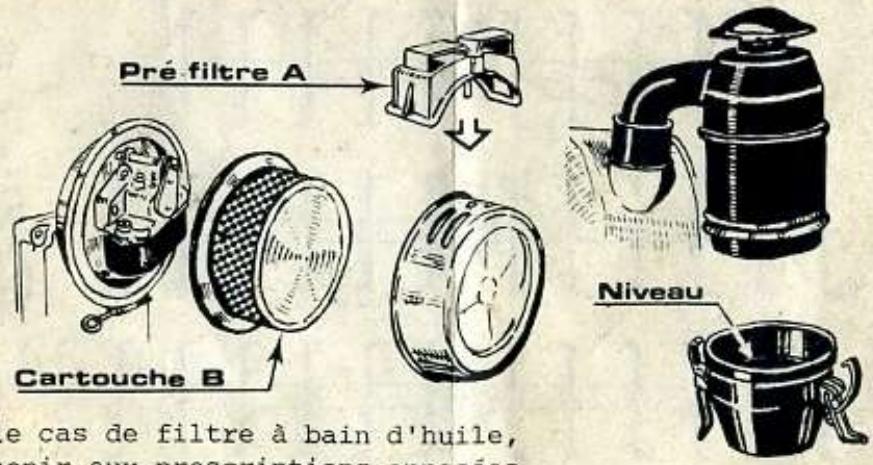

• Nettoyer le pré-filtre A toutes les 10 heures environ et la cartouche B toutes les 30 heures environ (se reporter aux instructions apposées sur le boîtier de carburateur).

Dans le cas de filtré à bain d'huile, s'en tenir aux prescriptions apposées sur ce dernier.

CONSEIL : Il est recommandé de procéder à un resserrage de la culasse moteur après les 5 premières heures de fonctionnement (le resserrage sur moteurs froids, couple 2,5 MKG).

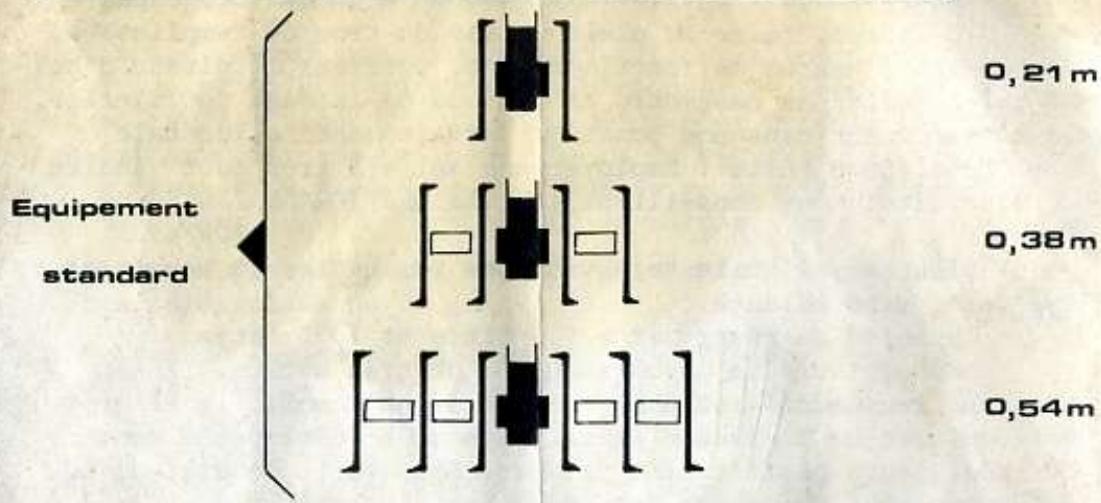

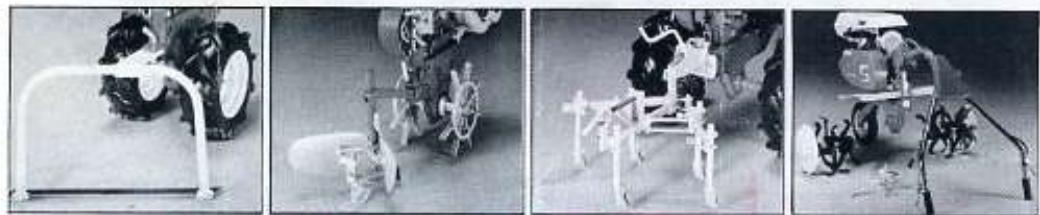

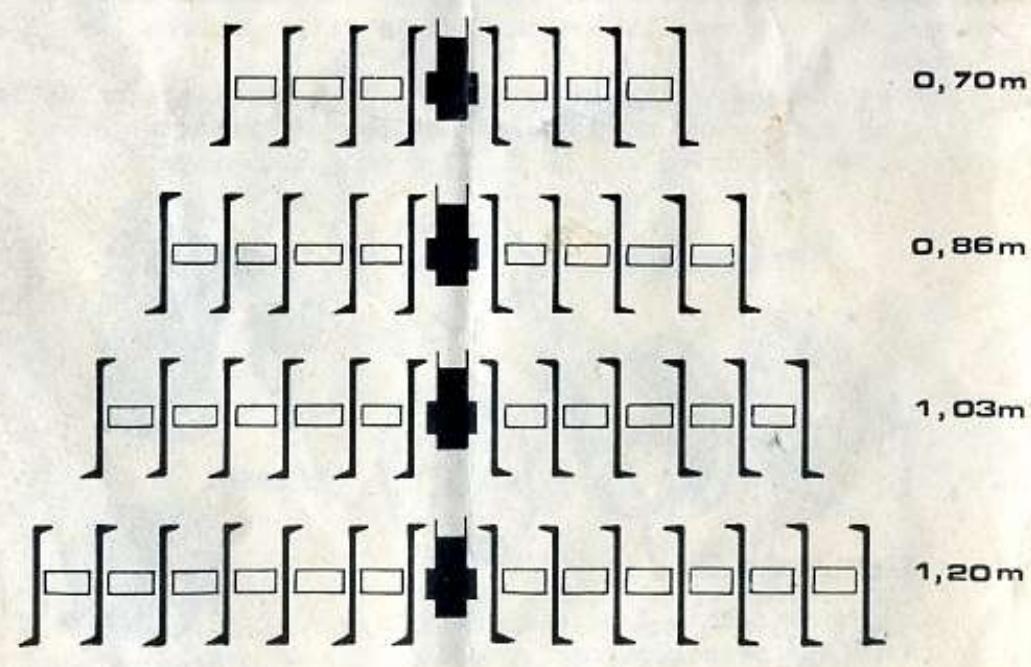

Largeur de travail motobineuse

SA. STAFOR. BP111.88200. REMIREMONT. FRANCE

Tel: [phone].

Repro Giroppare 88310 Common

Pareuse d'allées

Dotée d'une lame acier traitée, desherbe les allées en un temps record, largeur de travail 0.45m.

Buteur

Réglable avec talon de profondeur. Complément nécessairea la culture de vos légumes. Butte et ouvre des sillons de0,27 a 0,40 m de largeur.

Canadien extensible

Aère et nettoie la terre entre les travaux de labour.

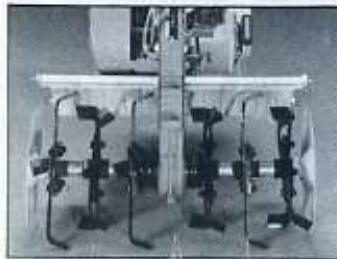

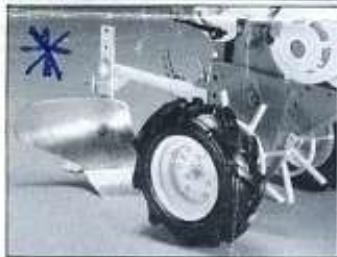

Position ire pied

Obtenue en association avec la roue de transport et le mancheron en position basse

Carter

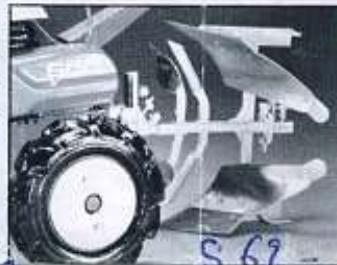

En acier embouti au pied très étroit (moins de 50 mm). La autorises des travaux de binage en interligne d'une rare efficacité. Avec les outils rotatifs, la qualité duraisage est rehaussée par l'action des capots protecteurs dont le galbe favorise l'élimination de la terre.

Charrue monosoc

Munie de ses réglages pour un labour, partie du potager-cramponneurs intercalés entre la roue et le caner offrent une partie adhérence.

Remorque

Tout acier Charge utle 300 kg. Benne basculante-freins à disques-frein de parking-hayon arrière amovible Le fidèle accosire de toute l'année
