Type de produit	Motoculteur (motobineuse)
Marque	STAFOR
Modèle	S 2
Moteur	Technamotor HBL 35 4T, 4 temps, refroidissement à air pulsé
Cylindrée	Environ 145 cc (d'après modèle S6)
Vitesses	1 avant (pas de marche arrière)
Transmission	Par chaîne, carter acier
Embrayage	Progressif à galet tendeur, automatique
Largeur de travail	0,54 m (standard)
Diamètre des outils	300 mm
Réservoir essence	1,5 à 1,75 litre
Capacité huile moteur	0,6 litre
Hauteur mancheron	Réglable en hauteur
Poids	Environ 45 kg (estimation)
Accessoires inclus	Disques protège-plantes, roue de transport
Outils rotatifs	Couronnes de couteaux bineurs
Entretien	Vidange huile toutes les 30h, filtre à air toutes les saisons
Carburant	Essence sans mélange
Origine	Fabriqué en France

FOIRE AUX QUESTIONS - S 2 STAFOR

Quelle est la puissance du moteur du STAFOR S 2?

Le moteur est un Technamotor HBL 35 4T de 145 cc environ, développant une puissance adaptée au jardinage amateur. Pour une valeur précise, consultez la plaque moteur.

Comment démarrer le motoculteur STAFOR S 2?

Placez la machine en position béquille, actionnez le starter, tirez sur le lanceur. Une fois démarré, ramenez le starter en position ouverte. L'embrayage est automatique : accélérez pour avancer.

Quelle huile utiliser et comment la vérifier?

Utilisez une huile multigrade 10W/30 ou 10W/40. Vérifiez le niveau toutes les 3 heures en position horizontale, le niveau ne doit pas descendre sous le filetage. Vidange toutes les 30 heures.

Comment régler la profondeur de travail?

La profondeur se règle via l'éperon arrière : dévissez la clé B, glissez l'éperon vers le haut ou le bas, puis resserrez. Plus l'éperon est bas, plus le binage est profond.

Puis-je utiliser des accessoires supplémentaires?

Oui, des options comme le butteur, le canadien extensible, la lame déherbeuse ou la remorque sont disponibles. Consultez le catalogue STAFOR pour les références compatibles.

Comment entretenir le filtre à air?

Nettoyez le pré-filtre toutes les 10 heures et changez la cartouche toutes les 30 heures. Pour un filtre à bain d'huile, suivez les instructions sur le boîtier.

Le motoculteur a-t-il une marche arrière?

Non, le modèle S 2 dispose d'une seule vitesse avant. Pour reculer, il faut pousser la machine manuellement, le moteur étant au ralenti.

Quelle est la largeur de travail minimale?

Avec l'équipement standard, la largeur peut être réduite à 0,16 m en enlevant des couronnes. Des disques protège-plantes permettent un travail précis en interligne.

Comment changer les outils rotatifs?

Déposez les capots, retirez les écrous et rondelles des extrémités de la tige d'assemblage. Les couronnes se glissent individuellement. Remontez en sens inverse en vérifiant le blocage.

Où trouver des pièces de rechange?

Adressez-vous à votre revendeur STAFOR ou au service après-vente : STAFOR, 8 rue Ph.-Triaire, 92000 Nanterre. Tél : [phone]. Pour les modèles anciens, contactez un spécialiste motoculture.

MODE D'EMPLOI S 2 STAFOR

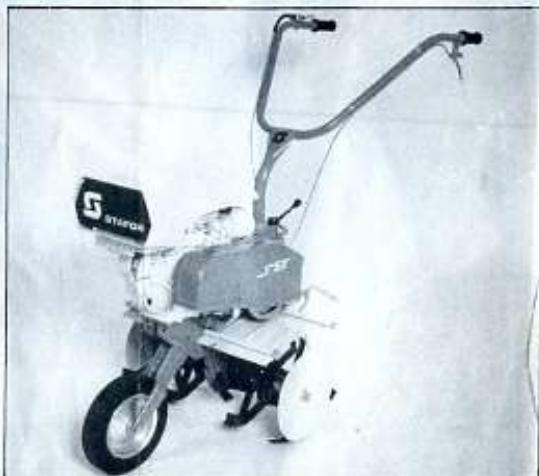

STA FOR motoculteurs

TYPE	moteur	vitesse	réducteur	embrayage	mancheron	outris	option
S 2	TechnamotorHBL 35. 4T	1 av.	à chaîne carler acier	progressif a galet tend sur	réglable en hauteur	diamètre300largeur0,54 m.	disques protège plantesroue de transport
S 200	Robin EY 15 B4T	2 av.	à chaîne carler acier	progressif a galet tend sur	réglable en hauteur et latéralement	diamètre300largeur0,54 m.	disques protège plantesbutter
S 4	TechnamotorHBL 35. 4T	2 av.1 ar	a chaîne carler acier	progressif a galet tend sur	réglable en hauteur	diamètre300largeur0,54 m.roue avant	disques protège plantesÉquipement labour
S 55	TechnamotorHBL 40. ou RobinEY 15 D. 4T	3 av.	a chaîne carler acier	progressif a galet tend sur	réglable en hauteur et latéralement	diamètre300largeur0,54 m.roue avant	équipementlabour
S 62	Robin EY 15 DTechnamotorHBL 40Bernard moteur417. 4T	3 av.1 ar	a chaîne carler acier	progressif a galet tend sur	réglable enhauteur et latéralement	livre encellule	équipement bineuravec roue avant,équipement labour,butoir remorquageetc
S 8	MAG 10214T	3 av.1 ar	a chaîne,carler acier	progressif a galet tend sur	réglable enhauteur et latéralement	livre oncellule	équipement bineuravec roue avant,labour,feucheuserolative,amerque,etc

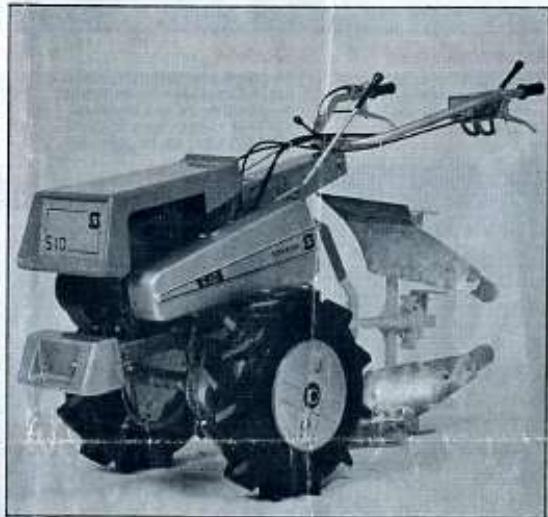

S 10	Briggs etStratlonMAG 10214T	5 av.1 ar	par pignons enacier monte sur roulement	progressif a galet tend sur	réglable enhauteur etlatéralement	livre oncellule avecdeclabotageoumancheron	équipement detraisage, avec roueavant 0,52m. labourremorquage, etc.

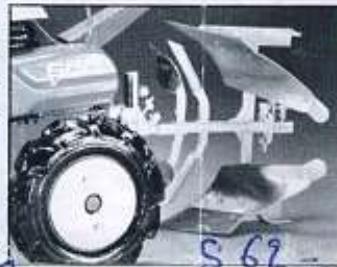

S 62 Cellule motrice
avec équipement labour.

avec équipement labour.

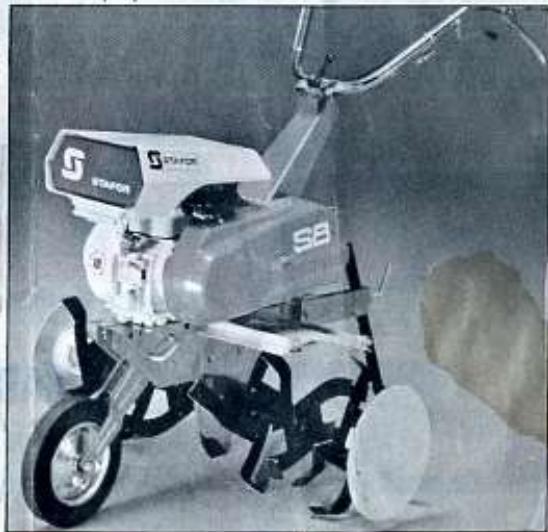

S 8 Cellule motrice
avec équipement fraise.

STAFOR

NOTICE D'UTILISATION ET D'ENTRETIEN

• Motobineuse Type S6 •

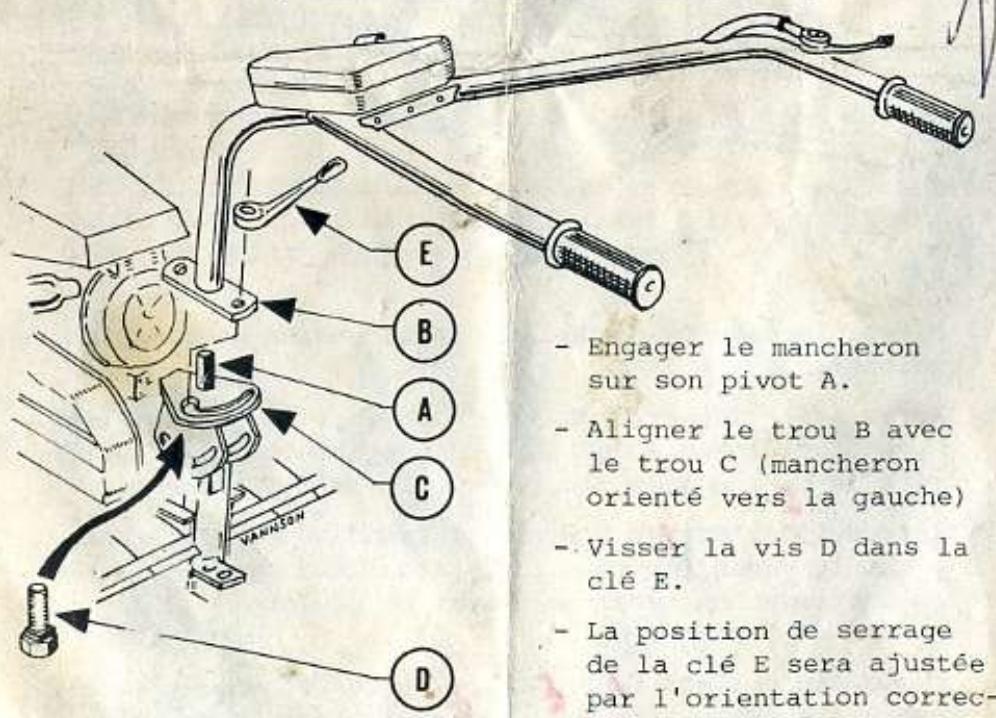

. Mise en place du mancheron .

Engager le mancheron sur son pivot A. Aligner le trou B avec le trou C (mancheron orienté vers la gauche) Visser la vis D dans la clé E. La position de serrage de la clé E sera ajustée par l'orientation correc-

1978.10.156

MOTEUR : BERNARD - 145 cc - 4 temps - Refroidissement à air pulsé.

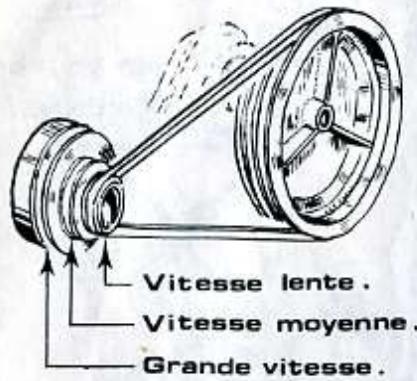

TRANSMISSION : Par courroie trapézoïdale procurant trois vitesses.

Vitesse lente. Vitesse moyenne. Grande vitesse.

CHANGEMENT DE VITESSE

La vitesse est choisie en fonction du travail à exécuter

— VITESSE LENTE: pour tous travaux avec outils rotatifs.
— VITESSE MOYENNE : pour binage de surface et entraînement d'accessoires (pompe, poulie motrice, tondeuse etc...)
— GRANDE VITESSE: pour le déplacement exclusivement.

EMBRAYAGE : Automatique.

CARTER DE DEMULTIPLICATION : Etanche, en acier.

Tous les organes étant graissés au montage, aucun entretien n'est nécessaire.

Vérifier périodiquement le serrage des boulons et vis de fixation.

MANCHERONS : Réversibles, réglables en hauteur et latéralement. En position basse, ils forment béquille pour faciliter le changement des outils.

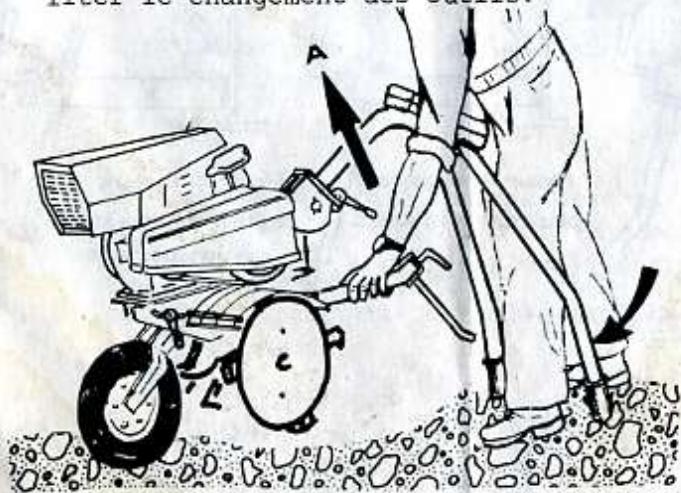

Mise de la motobineuse en béquille.

• Mettre la roue en position basse.
• Débloquer la clé de réglage de hauteur de mancheron.
• Souleyer la motobineuse en A en faisant pivoter le mancheron vers le bas.

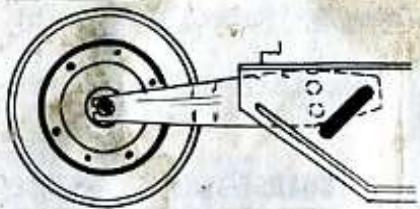

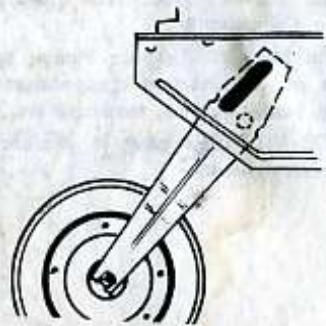

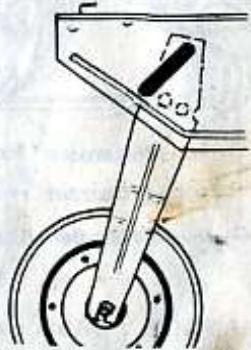

ROUE AVANT

Binage en profondeur MAXi.

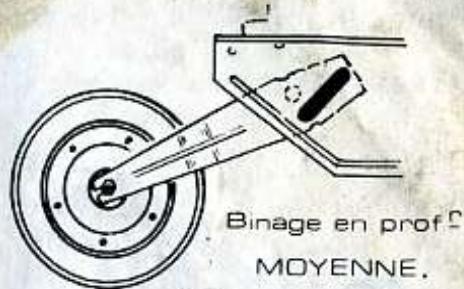

Binage en prof MOYENNE.

Binage en profondeur MINI.

Position pour mise en béquille.

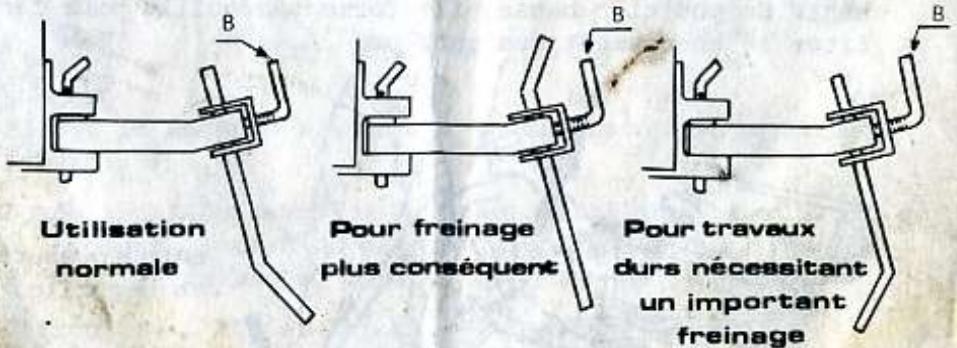

EPERON : Réglable en hauteur par la clé B située à l'extrémité du support d'éperon.

Utilisation normale Pour finanage plus conséquent Pour travaux durs nécessitant un important finanage

SUPPORT D'EPERON :

OUTILS : Amovibles, montés en couronne, les couteaux type bineur permettent l'ameublissement de la terre.

Livrable sur demande et en supplément :

• l'outil "sarcleur" pour terrain très caillouteux,
• l'outil "faucille" pour terrain très sale et enfouissement,
• l'outil "bêche" pour l'aération rationnelle de la terre.

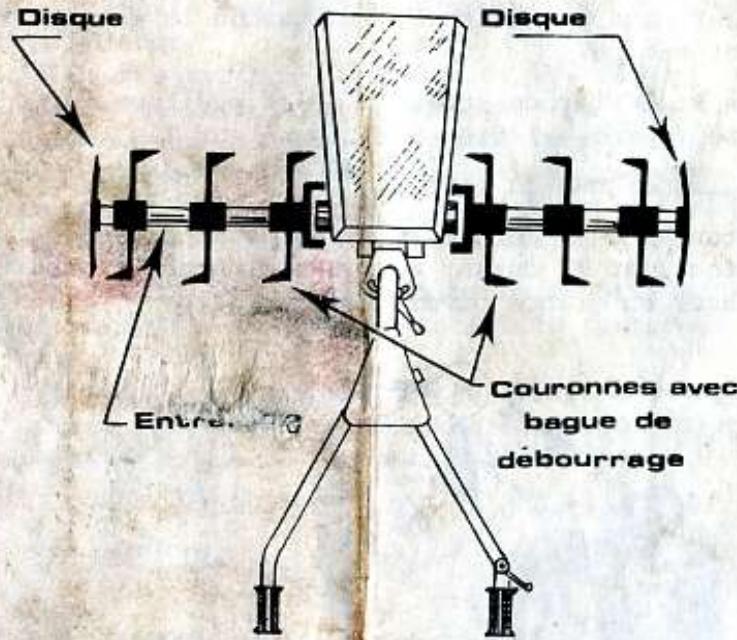

Disque Disque Entre. 70 Couronnes avec bague de débourrage

Possibilité de montage asymétrique. (exemple : 2 couronnes à gauche et 4 couronnes à droite).

DISQUES PROTEGE-PLANTES : Conseillés pour les travaux délicats en largeur réduite.

Lorsque les outils sont montés sans disque, placer à chaque extrémité de la tige d'assemblage une rondelle épaulée et un écrou (Ecrou dont le blocage sera vérifié fréquemment).

CAPOTS PROTECTEURS : Divisés en éléments, peuvent être adaptés à la largeur désirée.

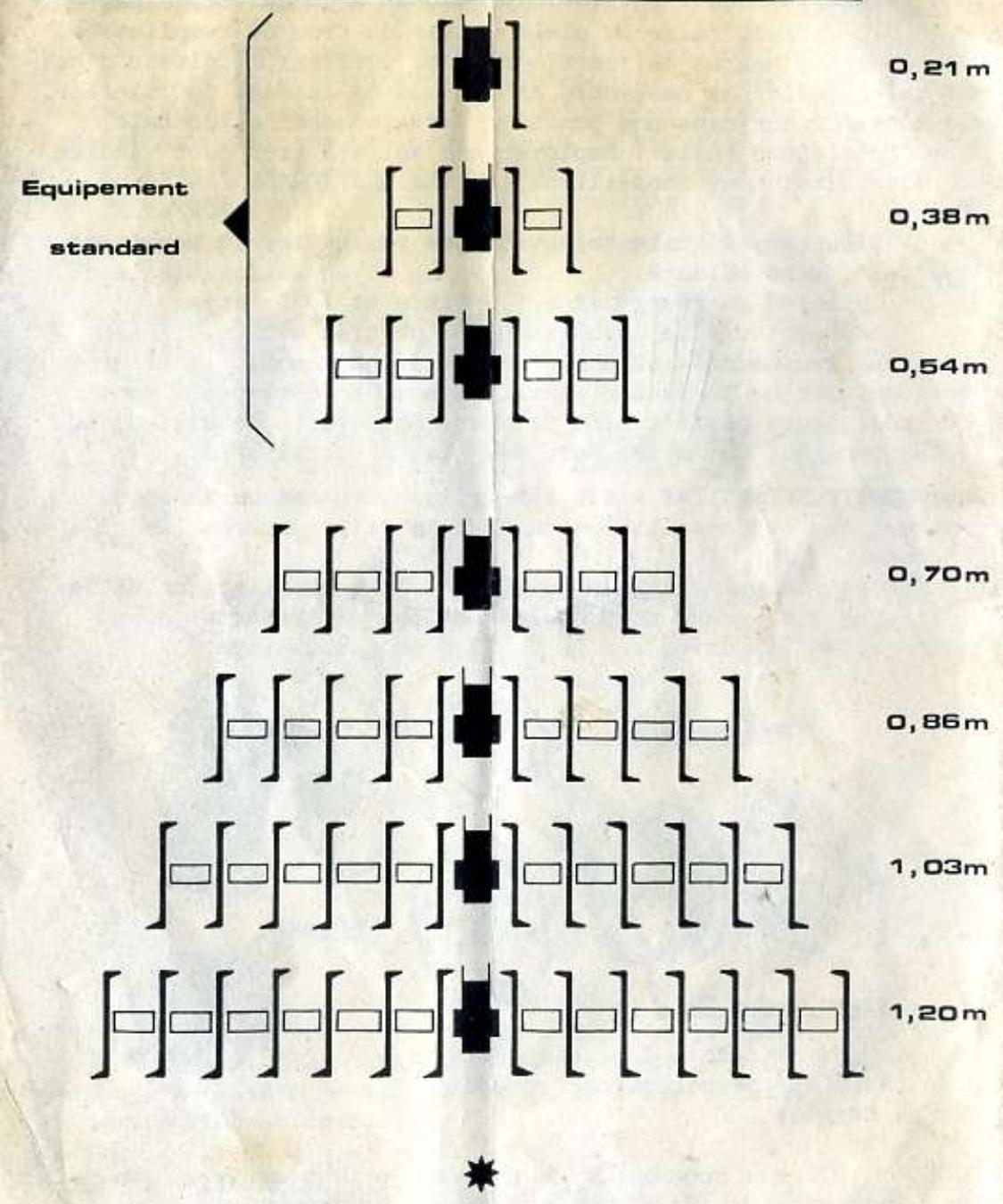

LARGEUR DE TRAVAIL

• Avec équipement standard :
  0,16 m - 0,21 m - 0,32 m - 0,38 m - 0,48 m - 0,54 m -
• Avec équipement supplémentaire :
  0,65 m - 0,70 m - 0,81 m - 0,86 m - 0,98 m - 1,03 m - 1,14 m
  1,20 m.

FONCTIONNEMENT

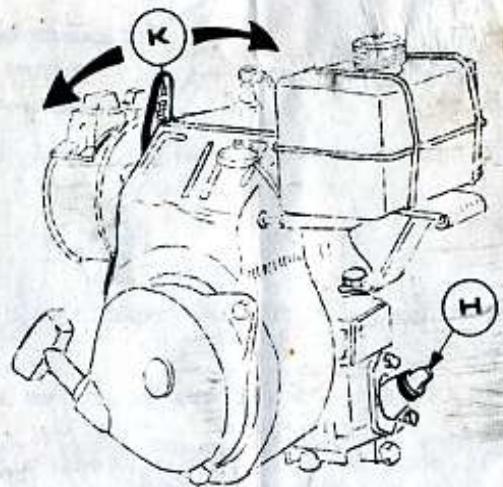

MOTEUR - Mise en marche :

En principe, un moteur démarre en position ralenti.

Toutefois, selon conditions atmosphériques, il peut être

nécessaire de l'accélérer plus ou moins pour obtenir un

résultat immédiat - Aussi, par mesure de sécurité, il

est recommandé de placer la Motobineuse en position "béquille"

pour effectuer les premières mises en marche :

1°/ Déplacer plus ou moins vers la gauche la manette d'accélération.

2°/ Mettre le levier de starter (K) en position fermé ou médiane (fermé : levier positionné sur I).

3°/ Tirer la poignée du lanceur.

4°/ Le moteur lancé, mettre le levier starter entre la position I et II durant quelques minutes et ensuite le placer en grande ouverture (sur II).

Appuyer sur le bouton de mise à la masse. Si le moteur doit rester à l'arrêt durant une période prolongée, tirer doucement sur la poignée de lanceur pour amener le moteur en compression (point dur).

MACHINE :

La Motobineuse STAFOR est équipée d'un embrayage automatique. Le moteur en marche, il suffit de déplacer la manette d'accélération vers la gauche pour faire avancer et travailler la machine. En ramenant le moteur au ralenti, la machine se débraye automatiquement.

ENTRETIEN

Huile :Remplissage : Dévisser le bouchon H du carter (capacité 0,6 litre), faire le plein au ras du trou de remplissage

Toutes les 3 heures de fonctionnement, vérifier le niveau d'hui-le qui ne doit pas descendre en-dessous de la base du filetage, le moteur étant dans une position parfaitement horizontale.

Qualité d'huile : Employer une huile à très haut indice de viscosité. Nous conseillons l'huile MULTIGRADE 10W/30 ou 10W/40.

Vidange : l'Huile sera vidangée toutes les 30 heures env. Essence : sans mélange.

Capacité du réservoir : 1,5 litre et 1,75 litre.

Les gicleurs de carburateur étant très petits, il est vivement recommandé aux utilisateurs de ne remplir le réservoir qu'avec de l'essence filtrée ayant été entreposée dans des récipients parfaitement propres. Sous cette condition, le fonctionnement du moteur sera des plus satisfaisants.

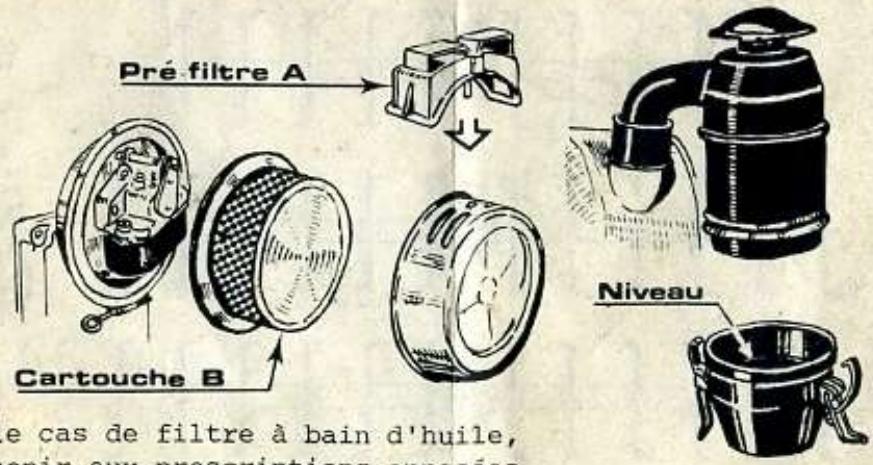

IMPORTANT: FILTRE A AIR : Pour la bonne conservation du moteur, il est conseillé de changer le filtre toutes les saisons.

- Nettoyer le pré-filtre A toutes les 10 heures environ et la cartouche B toutes les 30 heures environ (se reporter aux instructions apposées sur le boîtier de carburateur).

Pré filtre A Cartouche B e cas de filtre à bain d'huile, enir aux prescriptions expresées Niveau

Dans le cas de filtre à bain d'huile, s'en tenir aux prescriptions apposées sur ce dernier.

CONSEIL : Il est recommandé de procéder à un resserrage de la culasse moteur après les 5 premières heures de fonctionnement (le resserrage sur moteurs froids, couple 2,5 MKG).

LARGEUR DE TRAVAIL MOTOBINEUSE

SA.STAFOR.BP111.88200.REMIREMONT.FRANCE.

Tel: [phone].

Repro Girampaine 88310 Common

les accessoires

Dotée d'une lame d'acier traité Desherbe les allées en un temps record, largeur de travail 0,45 m.

Butteur

Réglable avec talon de profon deur. Complément nécessaire à la culture de vos légumes. Butte et ouvre des sillons de 0,27 à 0,40 m de largeur.

Canadien extensible

Aère et nettoie la terre entre les travaux de labour.

Position trépied

Obtenue en association avec la roue de transport et le mancheron en position basse

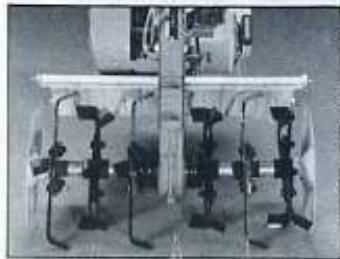

En acier embouti au pied très étroit (moins de 50 mm), il autorisedes travaux de binage en interligne d'une rare efficacité. Avec les outils rotatifs, la qualité du fraisage est rehaussee par l'action des capots protecteurs dont le galbe favorise l'emiettage de la terre

Munie de ses réglages pour un labour parlait du potager-cramponneurs intercalés entre la roue et le carter offrent une partaite adhérence.

1/2 tour motoculteur S 8 - S 10

Tout acier Charge utile 300 kg. Benne basculante-freins à disques-frein de parking-hayon arrière amovible. Le fidèle accesoire de de toute l'année.
