MODE D'EMPLOI CR-410 MINOLTA

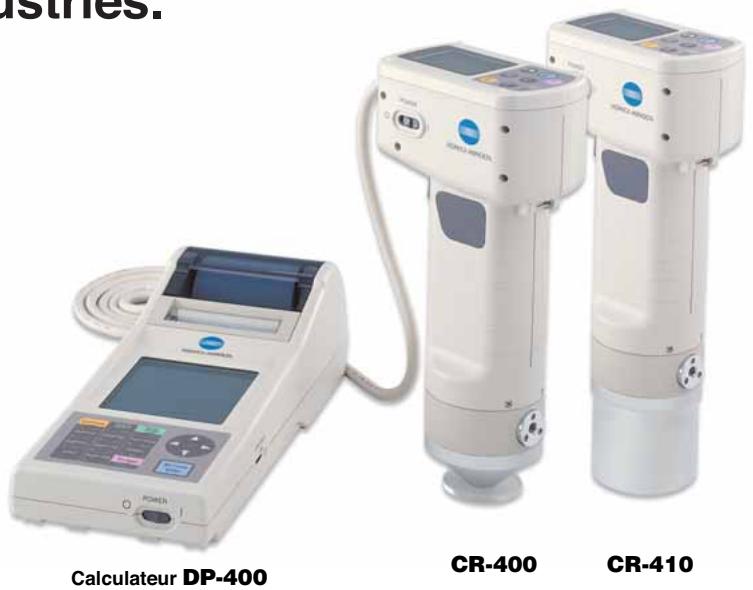

CR-400
Zone de mesure Ø8mm
CR-410
Zone de mesure 50mm

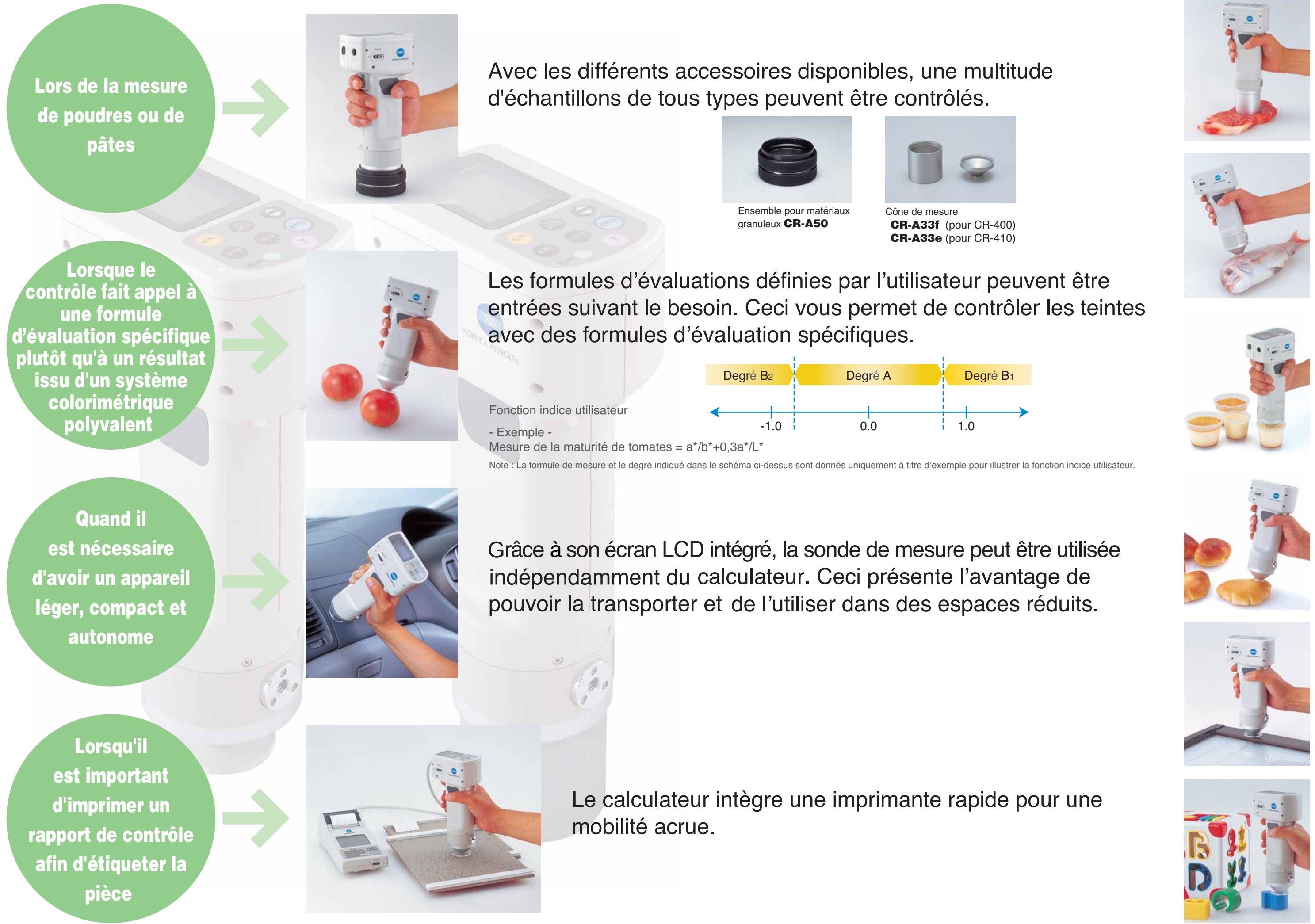

Une sonde de mesure travaillant en autonome
Équipée d'un écran LCD, la sonde de mesure se détache du calculateur, ce qui vous permet d'effectuer les mesures directement avec la sonde seule. Vous pouvez la connecter directement à votre ordinateur PC. Pour cela, il vous suffit d'installer notre logiciel optionnel sur votre ordinateur qui fonctionnera alors comme le calculateur.
Des formules supplémentaires d'évaluation et d'indice écrites par vos soins
Le chromamètre de la série CR-400 est doté d'une fonction "Indice utilisateur" qui vous permet de configurer des formules d'évaluation et des formules de calcul des couleurs spécifiques. Cette fonction répond aux demandes de contrôle colorimétrique pour lesquelles des formules d'évaluation par industries ou spécifiques sont utilisées à la place du système colorimétrique polyvalent et des formules standards telles que L^ a^ b^*. (L'écriture des formules est réalisée par le logiciel optionnel pour PC)
Une panoplie d'accessoires pour des matériaux divers et variés
Une large gamme d'accessoires est à votre disposition pour vous aider à mesurer différents types de matériel, comme les poudres ou les liquides opaques.
Calculateur compact doté d'une imprimante rapide
Compact et léger, le calculateur fonctionne avec des piles. Il est aussi doté d'une imprimante rapide incorporée. Son poids et sa taille sont environ la moitié de ceux de la traditionnelle série DP-300. De plus, le calculateur pour la série CR-400 est facile à transporter grâce à sa bandoulière amovible. * Un adaptateur secteur est inclus comme accessoire standard.
Compatibilité totale des données avec les séries cr-300/310
Pour assurer la compatibilité des données, le chromamètre des séries CR-400/410 utilise le même système optique d'émission - réception lumineuse que le chromamètre des traditionnelles séries CR-300/310. De ce fait, acquérir un appareil de la série CR-400 vous garantit d'utiliser intégralement les données déjà existantes.
Le libellé des boutons facilement compréhensible garantit et facilite les opérations de mesures et de réglages.
Une remarquable précision
Accord inter-instrument : CR-400 ΔE*ab inférieur à 0,6
CR-410 ΔE* ab inférieur à 0,8
Répétabilité: E^* ab inférieur à 0,07
Fonction de calibrage utilisateur pour une plus grande précision
(La configuration des réglages se fait avec le calculateur ou via un ordinateur PC sur lequel est installé le logiciel optionnel.)
La tolérance de déviation de teintes peut être activée afin d'effectuer les opérations d'inspection acceptpe/refuse
(La configuration des réglages se fait avec le calculateur ou via un ordinateur PC sur lequel est installé le logiciel optionnel.)
Une plus grande gamme de systèmes colorimétriques que les séries cr300/310.
(Connectée ou non au calculateur, la sonde de mesure peut stocker jusqu'à 100 références.)
Le clavier alphanumérique de type téléphone cellulaire du calculateur offre la possibilité de nommer les couleurs de référence et les canaux de calibrage.
(Lorsque la sonde est reliée au calculateur)
Les messages apparaissant sur l'écran LCD peuvent être affichés en six langues (anglais, français, allemand, espagnol, italien ou japonais) (la sélection se fait lorsque la sonde est reliée au calculateur)
Des piles rechargeables peuvent être utilisées pour réduire les frais de fonctionnement.
Ensemble pour matériaux granuleux CR-A50
L'ensemble CR-A50 pour matériaux granuleux permet la mesure facile et répétable des poudres, pâtes, grains et autres granulés.
Cone de mesure
CR-A33f (pour CR-400) et CR-A33e (pour CR-410) Les cônes de mesure CR-A33f et CR-A33e possèdent une plaque de verre à leur extrémité. Ils sont utilisés pour mesurer les surfaces humides ou pour maintenir à plat les textiles, par exemple, pendant la mesure.
Support pivotant CR-A12 (pour CR-400) Le fait de fixer le support pivotant CR-A12 à la sonde de mesure du CR-400 garantit une plus grande stabilité et précision de mesure. Il inclut aussi le cône de mesure CR-A33c.

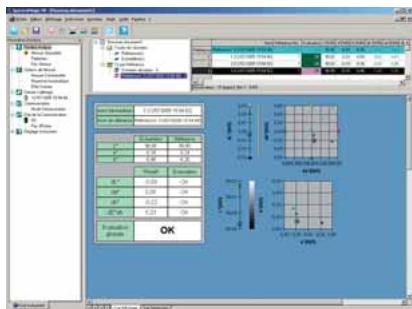

Spectramagic™ NX (en option)
Supporte Windows® 2000/XP/Vista
SpectraMagic NX vous permet d'effectuer un examen exhaustif de la couleur et une analyse des matériaux bruts d'entrée, dans le processus de production, ainsi que des biens et matériaux sortant d'usine et dont la couleur est cruciale dans pratiquement tous les domaines industriels. Grâce à SpectraMagic NX, vous pourrez insérer des images numériques avec des données de mesurage. Les échantillons sont mesurés en fonction de 8 espaces chromatiques universellement acceptés. Sélectionnez jusqu'à 40 indices pour déterminer les propriétés d'apparence et de colorimétrie spécifiques, tels que la luminosité, la diffusion de la lumière, le jaunissement, l'opacité et la solidité. Vous pourrez même configurer jusqu'à 8 équations de couleur personnalisées. Les rapports vont de l'évaluation d'Acceptation/Rejet aux graphiques de tendance, en passant par les histogrammes. SpectraMagic NX est livré avec des modèles prédéfinis utilisant la technologie d'habillage. Vous avez également la possibilité de créer vos propres modèles. Pour les illustrations et les explications qui vous permettront de comprendre la technologie des couleurs et de leur mesurage, vous trouverez un lien vers le très célèbre didacticiel « Analyse des couleurs, parlons clair » de Konica Minolta.
| Espace chromatique | L*a*b*, L*C*h, Lab99, LCh99, XYZ, Hunter Lab, Yxy, L*u'v', L*u'v*, Munsell, et leurs différences de couleur (sauf pour Munsell) |
| Indice | WI (CIE1982, ASTM E313-73, Hunter, Berger Taube, Stensby, Ganz), Tint (Ganz), YI (ASTM D1925-70, ASTM E313-73, ASTM E313-96, DIN6167), WB (B ASTM E313-73, Intensité standard (ISO 105.A06), RxRyRz, Echelle de gris et dégorgement (ISO 105.A04 et A05) |
| Equation de différence de couleurs | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE DE2000), ΔE99 (DIN 99), ΔE (Hunter), CMC (I:c), FMC-2, NBS 100, NBS 200 |
| Observateur | 2 dégrès |
| Illuminants | C, De5 |
| Graphique | Valeur absolue L*a*b*, ΔL*a*b* (distribution des différences de couleur), valeur absolue Hunter Lab, Hunter ΔLab (distribution des différences de couleur), Carte de tendance et historogramme de chaque espacé couleur et équation de différences de couleur, affichage de Pseudo Color |

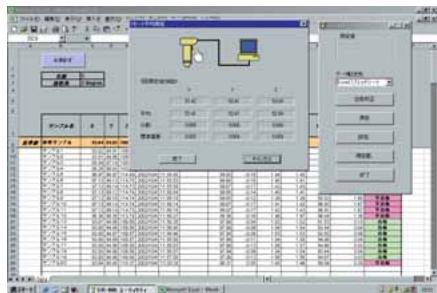

Cr-s4w, logiciel utilitaire pour cr-400
Vous pouvez contrôler l'appareil avec un ordinateur PC pour mesurer ou modifier les paramètres de mesure du chromamètre de la série CR-400. - Les données mesurées peuvent être transférées directement dans un fichier Microsoft Excel® avec la fonction OLE. (Excel® 97/2000/2002 est nécessaire pour utiliser la fonction de transfert Excel®.) ■ Les données d'étalonnage et des références peuvent être téléchargées ou modifiées.
Configuration requise
Système d'exploitation
Windows® 98/2000/XP (L'édition)
Proesseur
x64 n'est pas supportée)/Vista
Memo
Pentium 166MHz ou supérieur
Disque dur
100 MB ou plus d'espace libre
VGA (640 x 480) ou supérieur
- Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Pentium est une marque déposée de Intel Corporation aux États-Unis et dans d'autres pays.
- Les spécifications et les illustrations peuvent faire l'objet de changements sans avis préalable.
\section*{Caractéristiques techniques}
| Nom | Sonde de mesure de Chromamètre | |
| Modèle | Sonde CR-400 | Sonde CR-410 |
| Système d'illumination/lecture | d/0 (illumination diffuse / lecture 0°) (réflexion spéculaire incluse) | d/0 (large illumination diffuse / lecture 0°) (réflexion spéculaire incluse) |
| Détecteurs | 6 photocellules au silicium | |
| Plage de mesure | Y: 0.01% à 160.00% (réflectance) | |
| Source lumineuse | Lampe à arc xénon pulsé | |
| Temps de mesure | 1 seconde | |
| Intervalle de mesure minimum | 3 secondes | |
| Autonomie des piles | Environ 800 mesures(avec des piles utilisées dans les conditions d'essay de Konica Minolta) | |
| Zone de mesure/illumination | Ø 8mm / Ø11 mm | Ø50 mm / Ø 53mm |
| Répétabilité | Ecart type ΔE*ab ≤ 0.07 (lorsque la plaque blanche d'étalonnage est mesurée 30 fois à des intervalles de 10 secondes.) | |
| Accord inter-instruments | ΔE*ab ≤ 0.6 | ΔE*ab ≤ 0.8 |
| ( moyenne pour 12 céramiques BCRA de couleurs série II) | ||
| Observateur | 2 dégrès, très proche des courbes de l'observateur standard CIE 1931 : (x̄2λ, ȳλ, z̄λ) | |
| Illuminant *1 | C, D65 | |
| Affiche *1 | Valeurs absolues, écarts, appréciation BON/REFUSE | |
| Tolerances *1 | Bloc ou elliptique | |
| Espace colorimétrique /Données colorimétriques | XYZ, Yxy, L*a,b, L*c,h, Hunter Lab, Munsell (uniquement illuminant C), CMC(lc), CIE1994,Lab99, LCh99, CIE2000, CIE Wi-Tw (uniquement illuminant D65), WI ASTM E313 (uniquementilluminant C), YI ASTM D1925 (uniquement illuminant C), YIASTM E313 (uniquement illuminantC).Indice utilisateur (jusqu'à 6 indices peuvent être enregistrés à partir d'un ordinateur.) | |
| Langage | Clavier: AnglaisAfficheur: Anglais, Français, Allemand, Italien, Espagnol, Japonais | |
| Capacité mémoire Echantillons | 1000 (la sonde de mesure et le calculateur sauvégardent des données différentes.) | |
| Capacité mémoire Rétérences | 100 | |
| Canaux de calibrage *1 | 20 canaux (ch00: réservé au blanc; ch01 à ch19: réservés à l'utilitaire | |
| Afficheur | Ecran à cristaux liqués matériel rétro éclairé (9 lignes de 15 caractères + 1 ligne pour affichage des icônes) | |
| Interface | RS232C normalisée (pour calculateur/PC)(Vitesse: 4800, 9600 ou 19200 bps; 9600 bps par défaut) | |
| Alimentation électrique | 4 piles AAA alcalines ou Ni-MHAdaptateur secteur CA 120V 50-60Hz (pour Amérique du Nord)CA 230V 50-60Hz (pour tous les pays) | |
| Dimensions | 102 (L) x 217 (H) x 63 (P) mm | 102 (L) x 244 (H) x 63 (P) mm |
| Poids | Envviron 550g | Envviron 570g |
| (avec 4 piles AAA mais sans le cable RS-232C) | ||
| Conditions d'utilisation | 0 à 40°C Humidité relative 85% ou moins (à 35°C) sans condensation | |
| Conditions de stockage | -20 à 40°C Humidité relative 85% ou moins (à 35°C) sans condensation | |
| Autre | Activation ou désactivation du rétro éclairage (lorsqu'il est activé, l'écran s'éteint automatiquement après 30s d'inactivité de l'appareil) | |
*1 Indique quand il y a connexion avec le calculateur ou quand le calculateur ou les options ne sont pas utilisés.
| Nom | Calculateur |
| Modèle | DP-400 |
| Plage d'affichage | Y: 0.01% à 160.00% (réfluctance) |
| Temps de mesure *2 | 1 seconde |
| Intervale de mesure minimum *2 | 3 secondes |
| Autonomie des piles | Environ 800 mesures(avec des piles utilisées dans les conditions d'essai de Konica Minolta) |
| Illuminant | C, D65 |
| Afficheage | Valeurs absolues, écarts, appréciation BON/REFUSE, graphique colorimétrique |
| Tolerances *2 | Bloc ou elliptique, uniquement pour l'afficheage |
| Espace colorimétrique / Données colorimétriques | XYZ, Yxy, L'a+b, L'C'h, Hunter Lab, Munsell (uniquement illuminant C), CMC(I:c), CIE1994, Lab99, LCh99, CIE2000, CIE Wi-Tw (uniquement illuminant D65), WI ASTM E313 (uniquement illuminant C), YI ASTM D1925 (uniquement illuminant C), YI ASTM E313 (uniquement illuminant C), Indice utilisé (jusqu'à 6 indices enregistrés dans la sonde de mesure) |
| Language | Clavier: Anglais, Afficheur: Anglais, Français, Allemand, Italien, Espagnol, Japonais |
| Capacité mémoire | 2000 (divisibles en pages) |
| Echantillons | La suppression Faire / Défaire est possible en totalité ou pour chaque donnée |
| Capacité mémoire Rétérences *2 | Seulument pour les calculs (100 références sont mémorables dans la sonde) |
| Canaux de calibrage *2 | Seulument pour les calculs (20 canaux sont mémorables dans la sonde) |
| Pages | 100 pages permettent de séparer les mesures d'échantillon |
| Afficheur | Ecran à cristaux liquides matriciel rétro éclairé (9 lignes de 16 caracteres +1 ligne pour affichage des icônes). Réglage du contraste |
| Imprimate | Imprimate graphique thermique 384 points par ligne, imprime automatique ou non toutes les mesures obtenues |
| Fonction statistique | Déviation maximum, minimum, moyenne et écart type |
| Mesure automatique *2 | Affichege de la date et de l'heure : année, mois, jour, heures et minutes Minuterie : 3 secondes à 99 minutes (certains modes de mesure demandent plus de 3 secondes) |
| Interface | RS232C normalisée (Vitesse: fixée à 19200 bps lorsque connexion à un PC) |
| Alimentation électrique | 4 piles AA alcalines ou Ni-MH Adaptateur secteur CA 120V 50-60Hz (pour Amérique du Nord) CA 230V 50-60Hz (pour tous les pays) |
| Dimensions | 100 (L) x 73 (H) x 255 (P) mm |
| Poids | Environ 600g (sans pile ni papier) |
| Conditions d'utilisation | 0 à 40°C Humidity relative 85% ou moins (à 35°C) sans condensation |
| Conditions de stockage | -20 à 40°C Humidity relative 85% ou moins (à 35°C) sans condensation |
| Autre | Fonction de calibrage utilisé (calibrage multiple / calibrage manuel) *2. Moyenne automatique lors des mesures. Activation/désactivation de l'impression automatique. Fonction d'importation des données ménorisées dans la sonde de mesure *2. Activation/désactivation de l'impression de tous les espaces colorimétriques. Activation/désactivation de la protection des données. Activation/désactivation du rétro éclairage. Activation/désactivation du signal sonore. Mode pilote par PC. Fonction d'entrée de caractères (alphanumérique) |
*2 indique qu'une partie ou toutes les fonctions ne sont pas disponibles quand la sonde de mesure n'est pas connectée au calculateur.
Consignes de sécurité
KONICA MINOLTA SENSING, INC.
Konica Minolta Sensing Americas, Inc
Konica Minolta Sensing Europe B.V.
Osaka, Japan
Sonde de mesure CR-400
Unités: mm
Sonde de mesure CR-410
Calculateur DP-400

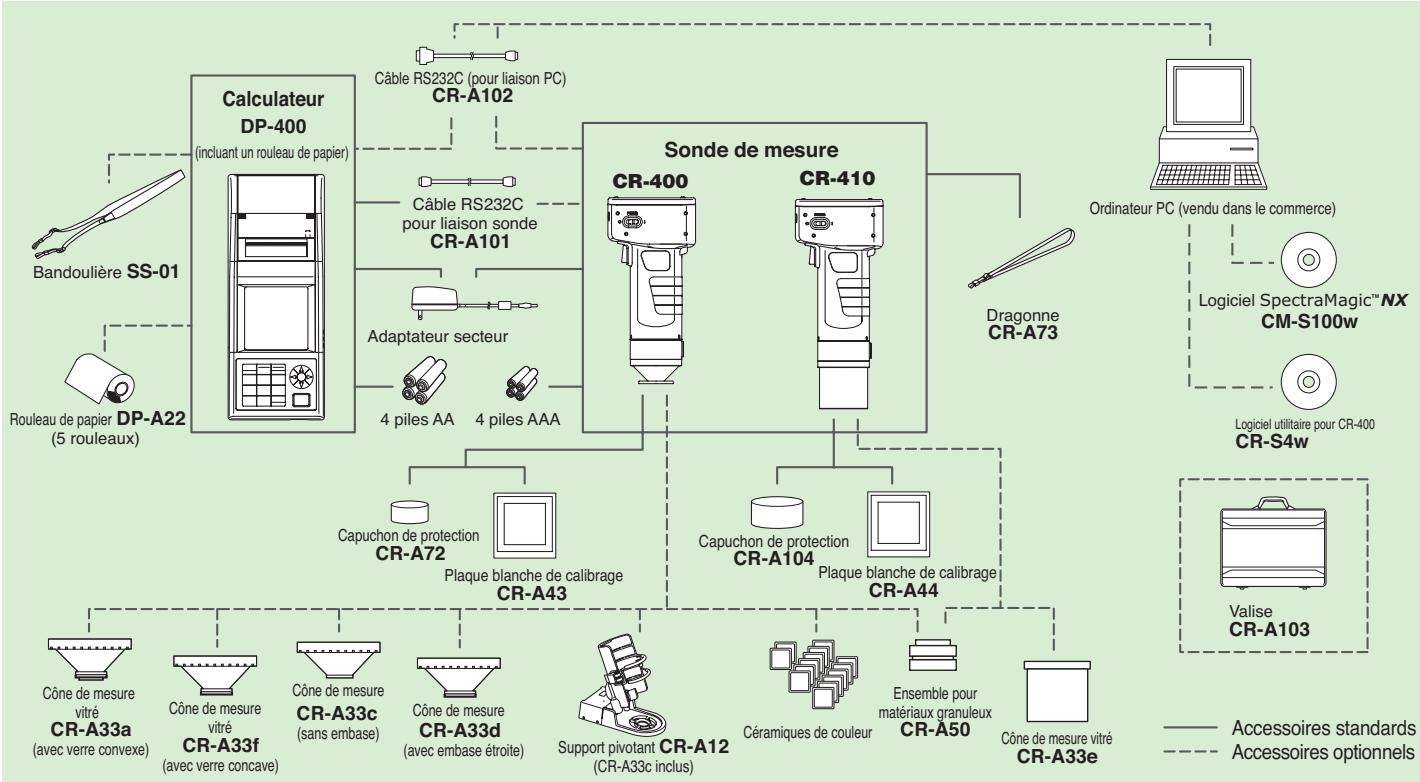

| Accessoires standards / optionnels | Société de mesure | Calculateur | |
| CR-400 | CR-410 | ||
| Logiciel de données colorimétriques CM-S100w | ○ | ○ | ○ |
| SpectraMagicTM NX | |||
| Logiciel utilisé pour CR-400 | ○ | ○ | ○ |
| CR-S4w | |||
| Plaque blanche de calibrage | ● | ||
| CR-A43 | |||
| Plaque blanche de calibrage | ● | ||
| CR-A44 | |||
| Capuchon de protection | ● | ||
| CR-A72 | |||
| Capuchon de protection | ● | ||
| CR-A104 | ● | ||
| Câble RS-232C | ○ | ○ | ● |
| CR-A101 (sonde - calculateur) | |||
| Câble RS-232C | ○ | ○ | ○ |
| CR-A102 (pour ordinateur PC) | |||
| Adaptateur secteur | ● | ● | ● |
| Dragonne | ● | ● | |
| CR-A73 | |||
| Bandoulière | ○ | ||
| SS-01 | ○ | ||
| Valise | ○ | ○ | ○ |
| CR-A103 | |||
| Rouleau de papier (1 rouleau) | ● | ||
| Rouleau de papier | ○ | ||
| DP-A22 (5 rouleaux) | ○ | ||
| 4 piles AA | ● | ||
| 4 piles AAA | ● | ● | |
| Cône de mesure vitrè | ○ | ||
| CR-A33a/f | |||
| Cône de mesure | ○ | ||
| CR-A33c/d | |||
| Ensemble pour matériaux granULEux | ○ | ||
| CR-A33e | |||
| Ensemble pour matériaux granULEux | ○ | ○ | |
| CR-A50 | |||
| Support pivotant | ○ | ||
| CR-A12 | |||
| Céramiques de couleur | ○ | ||
Accessoires optionnels
