DIMAGE SCAN ELITE 5400II - Scanner de film MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner à film numérique
Résolution maximale	5400 x 3600 dpi
Profondeur de couleur	16 bits par canal
Type de film supporté	Films 35 mm, diapositives et négatifs
Connectivité	USB 2.0
Dimensions approximatives	25,4 x 14,6 x 10,2 cm
Poids	2,5 kg
Système d'exploitation compatible	Windows, Mac OS
Alimentation électrique	Adaptateur secteur inclus
Fonctions principales	Numérisation de films et diapositives, correction des couleurs, réduction du bruit
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux, dépoussiérer régulièrement
Pièces détachées et réparabilité	Disponibilité variable, consulter le fabricant pour les pièces spécifiques
Garantie	1 an
Informations générales	Scanner haut de gamme pour les photographes et les archivistes, idéal pour la numérisation de films anciens

FOIRE AUX QUESTIONS - DIMAGE SCAN ELITE 5400II MINOLTA

Comment installer le logiciel du MINOLTA DIMAGE SCAN ELITE 5400II ?

Pour installer le logiciel, insérez le CD d'installation fourni avec le produit dans votre lecteur de disque. Suivez les instructions à l'écran pour compléter l'installation. Si vous n'avez pas de lecteur, vous pouvez télécharger le logiciel depuis le site officiel de Minolta.

Pourquoi mon scanner ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au scanner. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Comment résoudre des problèmes de numérisation floue ?

Assurez-vous que le film ou le diapositif est correctement positionné dans le support de numérisation et que la vitre de numérisation est propre. Vous pouvez également ajuster les paramètres de résolution dans le logiciel pour améliorer la qualité.

Le scanner ne détecte pas le film, que faire ?

Vérifiez que le film est inséré correctement dans le support. Assurez-vous également que le type de film est compatible avec le scanner. Si le problème persiste, essayez de redémarrer le scanner et l'ordinateur.

Comment calibrer mon scanner MINOLTA DIMAGE SCAN ELITE 5400II ?

Pour calibrer le scanner, utilisez la fonction de calibration disponible dans le logiciel. Suivez les étapes indiquées pour effectuer une calibration précise, ce qui peut améliorer la qualité de numérisation.

Le logiciel de numérisation se ferme de manière inattendue, que faire ?

Vérifiez que votre ordinateur répond aux exigences minimales du système pour le logiciel. Si le problème persiste, réinstallez le logiciel ou mettez à jour vos pilotes graphiques.

Comment nettoyer la vitre de numérisation du scanner ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec un nettoyant pour vitres. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le scanner.

Où puis-je trouver des pièces de rechange pour le MINOLTA DIMAGE SCAN ELITE 5400II ?

Vous pouvez trouver des pièces de rechange sur des sites de vente en ligne spécialisés, chez des revendeurs d'équipements photographiques ou en contactant le service client de Minolta.

MODE D'EMPLOI DIMAGE SCAN ELITE 5400II MINOLTA

Devenez dés aujourd'hui, membre du Kona Minolta Photo World. L'inscription est gratuite.

Inscrivez-vous maintainant, économique 29,99 EUR, DiMAGE Messenger gratuite!

KONICA MINOLTA PHOTO IMAGING, INC.

© 2005 Konica Minolta Photo Imaging, Inc. selon la convention de Berne et la convention Universelle sur le Copyright.

KONICA MINOLTA

DiMAGE Scan

Elite 5400 II

MODE D'EMPLOI

DiIMAGE Scan

Elite 5400 II

Sécurité d'utilisation

Assurez-vous d'avoir pris connaissance des averissements ci-dessous avant d'utiliser le scanner

DANGER

• Utiliser uniquement la tension indiquée. Une tension inadaptée pourrait endommager l'appareil ou provoquer un incendie ou une électrocution.
• Utiliser uniquement l'adaptateur secteur spécifique (Ya Hsin Industrial 092-240840) délivrant la tension adaptée indiquée. Un adaptateur inadapté peut cause des incidents (risque d'électrocution) ou déterminer l'appareil.
• Ne pas démonter cet apparéil. Risque d'électrocution ou de brûlle étant donné la présence de circuits haute tension. Si une réparation est nécessaire, le confier au SAV Konica Minolta.
• Immediatement débrancher l'appareil et cesser de l'utiliser s'il est tombé et laisser apparaitre ses circuits internes. L'utilisation d'unurreil endommagé peut entraîner des risques pour l'utilisateur ou provoquer un incendie.
• Ne pas laisser les enfants jouer avec cet apparéil. Étre prudent lors de son utilisation en leur présence.
• Ne pas utiliser cet apparéil dans un environnement humide ou avec les mains mouillées. Si un liquide est entré accidentellement dans l' apparéil, le débrancher immédiatement et cesser de l'utiliser. Risque de court-circuit, d'électrocution ou d'accidie.
• Ne pas introduire les doigts ou des objets métalliques ou inflammbables à l'intérieur de l'appareil. Risque de court-circuit ou d'électrocution. Cesser de l'utiliser si un objet est tombé à l'intérieur.
• Ne pas utiliser cet apparéil à proximé d'un gaz ou d'un liquide inflammable (essence alcool, benzène, diluant, etc.). Ne pas utiliser d'alcohol, de nettoyants inflammables ou de solvants pour le nettoyer. Risque d'explosion ou d'accordie.
• Pour débrancher le cordon d'alimentation secteur, ne pas tirer sur le cordon. Débrancher en tirant sur le connecteur pour le dégager de la prise secteur.
• Ne pas tordre, enrouler, rallonger ou raccourcir, ni exposer à la chaleur le cordon de l'adaptateur secteur. Un cordon endommagé peut entraîner des risques d'électrocution ou d'incendie.
• Cesser immédiatement d'utiliser cet apparéil s'il dégage une odeur étrange, s'il chauffe ou émet de la fumée. L'utilisation d'un apparéil endommagé fait prendre des risques à l'utilisateur.
• En cas de panne, confier l'appareil au SAV Konica Minolta.

ATTENTION

• L'appareil peut être endommagé et des risques d'incendie et d'électrocution sont possibles s'il est utilisé ou range dans les conditions suivantes :

Environnement humide et poussiéreux

Environnement directement exposé au soleil

Zones enfumées ou huileuses

Zones non aérées

Surfaces instables ou non planes

Utiliser cet apparéil uniquement en position verticale
- Brancher correctement le connecteur dans la prise de courant.
- Ne pas utiliser un cordon secteur endommagé.
- Ne pas recouvrir l'adaptateur secteur, risque d'incendie.
- Ne pas relier la liaison terre à un tuyau de gaz, à une prise terre de téléphone ou un tuyau d'eau. Une mauvaise liaison à la terre peut entraîner des risques d'électrocution et d'accidie.
- Débrancher l'appareil avant de le nettoyer.
- Vérifier régulièrement l'etat du cordon secteur. Vérifier l'etat de propreté du connecteur. Risque d'incendie en cas de poussière accumulée.

En temps que partenaire de ENERGY STAR, Konica Minolta a concu cet appar-reil pour qu'il soit conforme aux normes ENERGY STAR pour l'économie d'énergie.

Ce label certifie que cet apparéil est conforme aux règlements de l'Union Européenne en ce qui concerne les interférences causées aux équipement électriques. CE signifie Conformité Européenne.

Déclaration de Conformité FCC

Déclaration de Conformité

Partie responsabilité : Konica Minolta Photo Imaging U.S.A. Inc.

Cet apparéil est conforme à l'article 15 de la réglementation FCC. L'utilisation de cet apparéil est soumise aux deux conditions suivantes : (1) il ne doit pas être la cause d'interférences dangereuses, et (2) il doit accepter toute interférence reçue, cause éventuelle d'opération non souhaitée. Tout changement ou modification non approuvée par la partie responsable de la conformité pourrait entraîner sa nullité. Ce produit a été testé et estimé conforme aux limites imposées aux produits numériques de classe B, dans le cadre de l'article 15 de la réglementation FCC. Ces limites imposent une protection raisonnable contre les interférences dangereuses à domicile.

Cet apparéil générale, utilise et irradie une fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de creer des interférences dangereuses avec les fréquences radio. Toutefois, rien ne garantit qu'une interférence ne se produit pas dans le cas d'une installation particulière. Si cet apparéil est la cause d'une interférence avec la radio ou la télévision détectée lors de la mise en et hors service, l'utilisateur peut remédier à ce problème en effectuant une des opérations suivantes :

Réorienter ou changer l'emplacement de l'antenne de réception.
Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise ou à un circuit différent de celle ou celui du récepteur.
- Consulter le distributeur ou un technician spécialisé en radio/TV.

Ne pas-retirer les noyaux de ferrite qui entourent les cables.

Cet appeareil numérique de classe B est conforme à la norme canadienne ICES-003.

Le bruit de fonctionnement est inférieur à 70dB conformément à la norme ISO 3744 ou ISO 7779.

Table des matieres

Sécurité d'utilisation 4

Avant de commencer 9

Adobe Photoshop Elements 9

Installation 9

Avant l'installation 10
Système requis pour le logiciel DiIMAGE Scan 10
Windows. 12

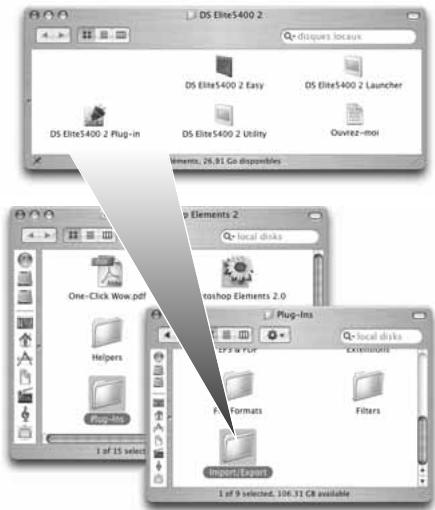

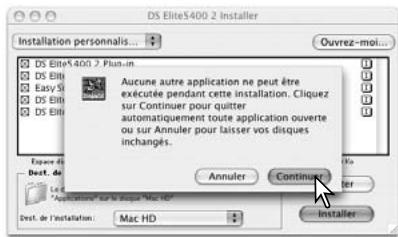

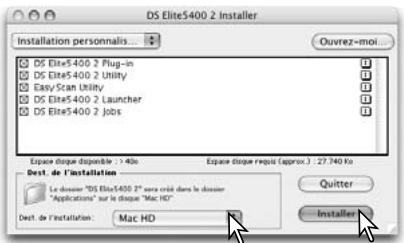

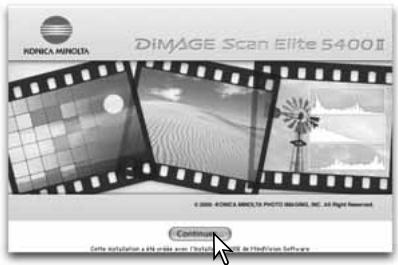

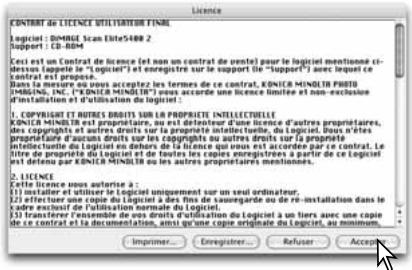

Macintosh. 14

Mise en service du scanner 16

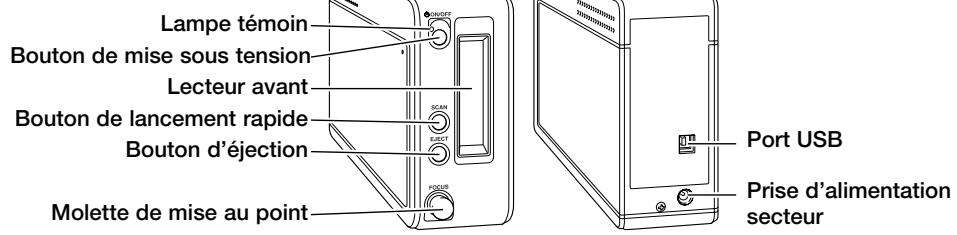

Avant de connecter le scanner 16
Nomenclature. 16

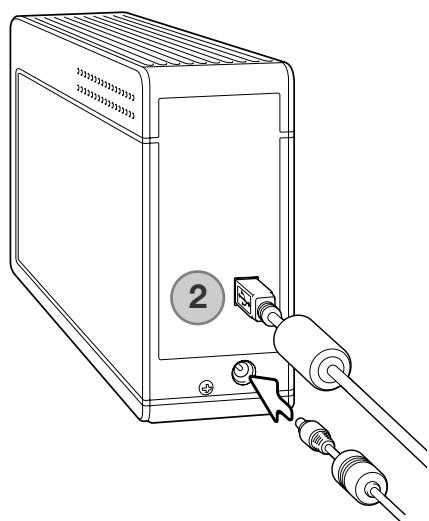

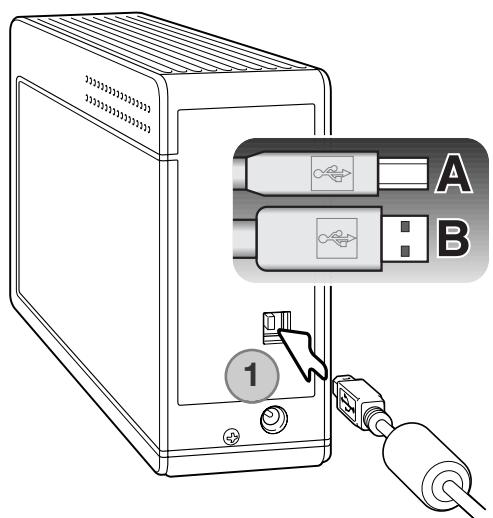

Connexion du scanner. 16

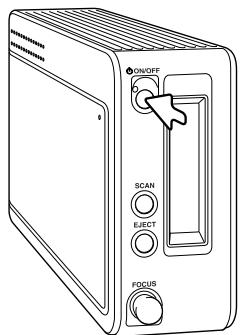

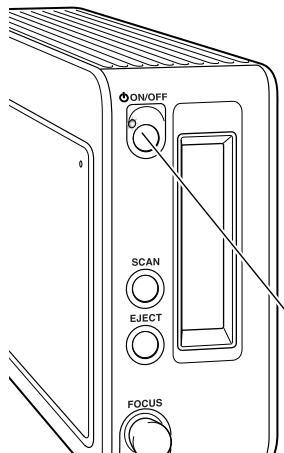

Mise sous tension du scanner. 17
Déconnexion du scanner 17

Chargement des passes-vues 18

Chargement du film 18
Dequelcote setrouveIemulsion? 18

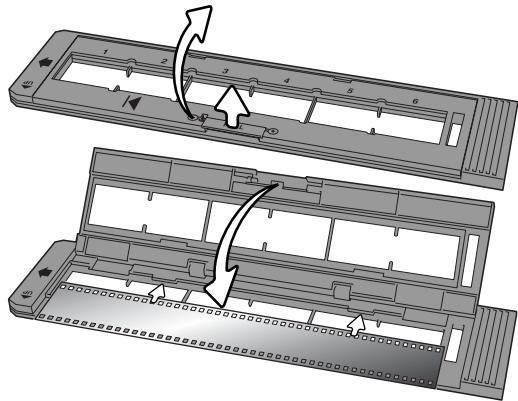

Chargement d'une bande de film négatif 24 x 36. 18

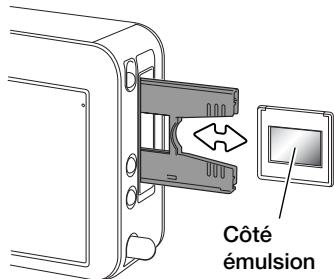

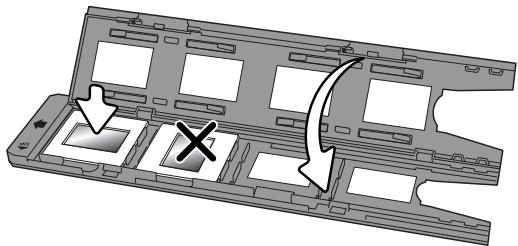

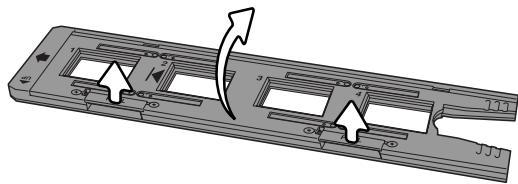

Chargement de diapositives montées sous caches 18

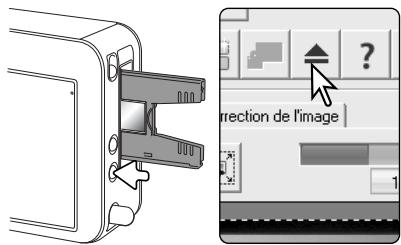

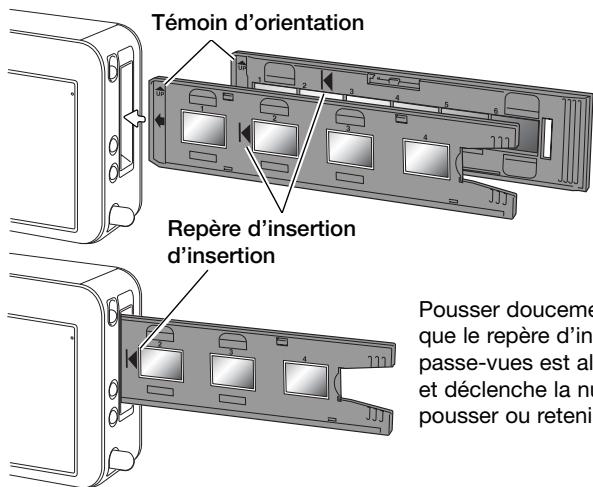

Chargement et ejection d'un passage-vues 19

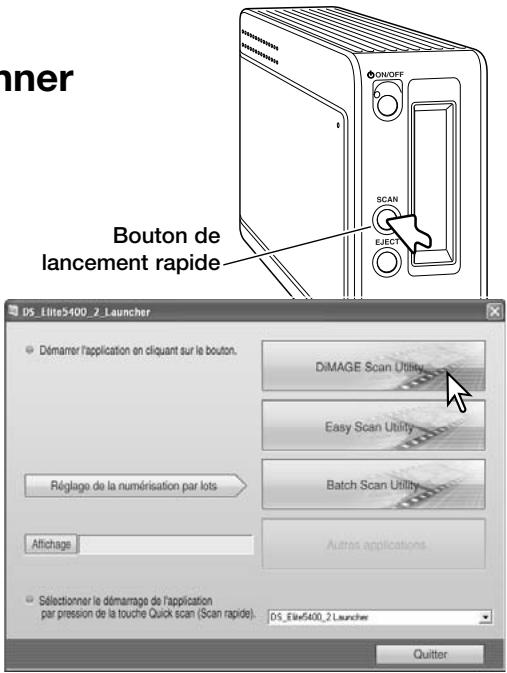

Lancement rapide du scanner 20

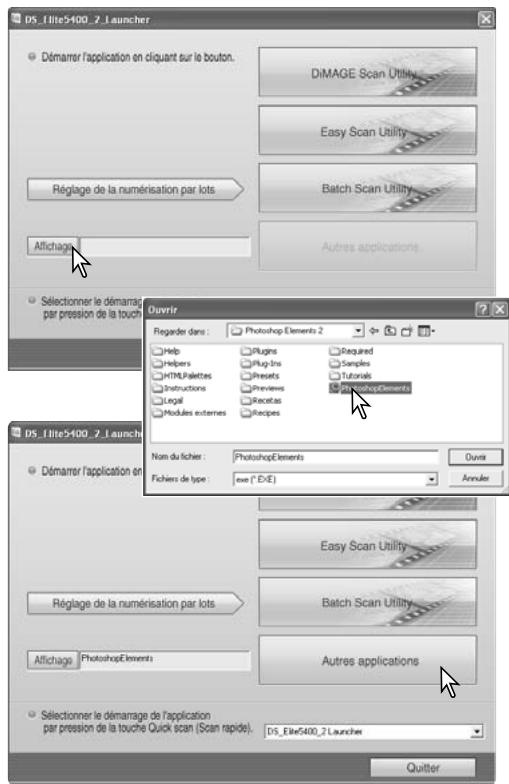

Ajouter une application à celle du lancement rapide 20

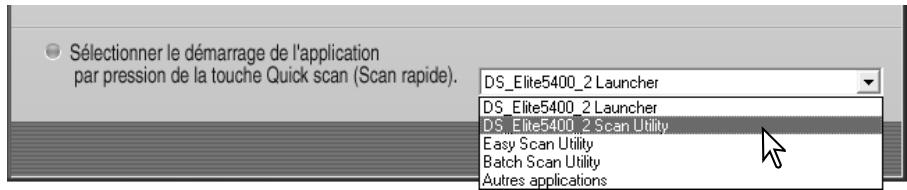

Personnaliser le bouton de lancement rapide 21

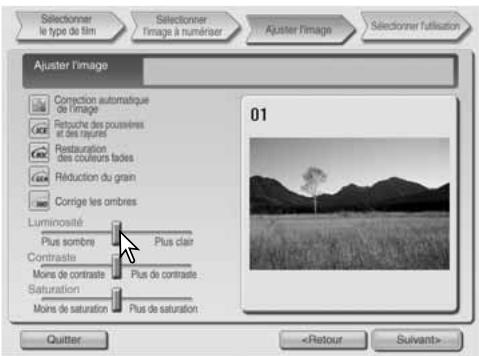

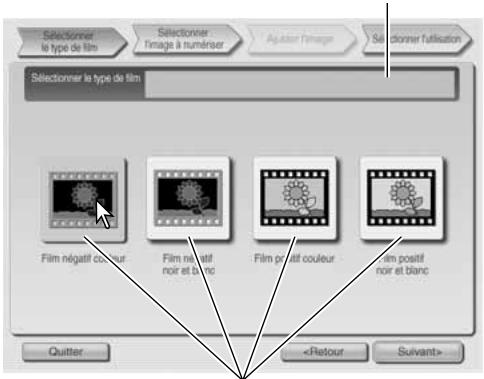

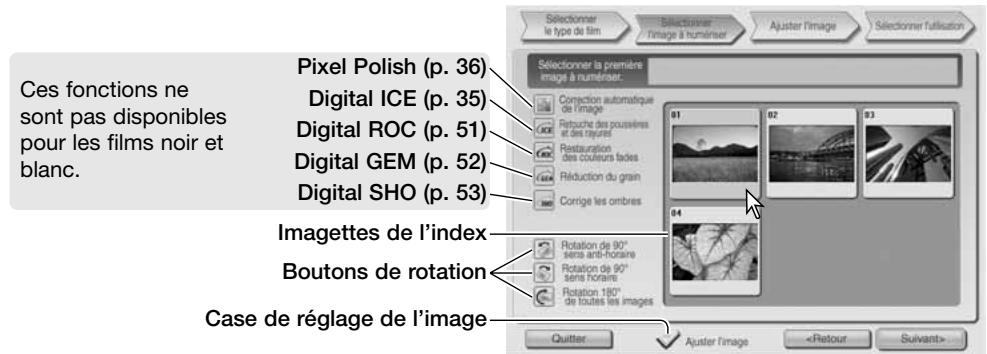

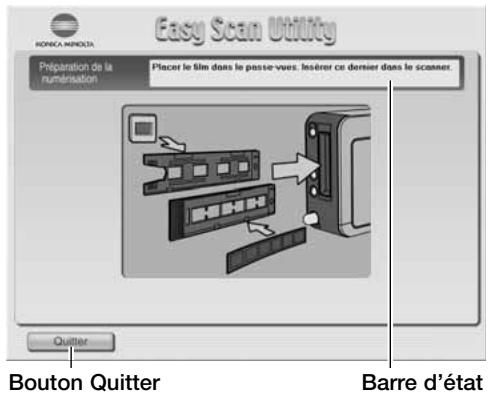

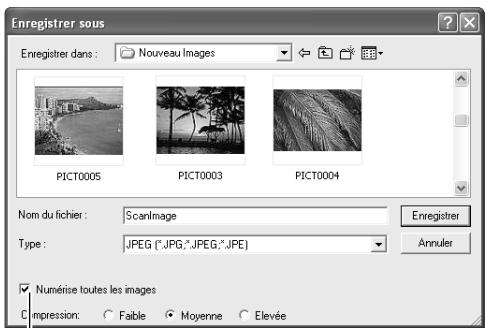

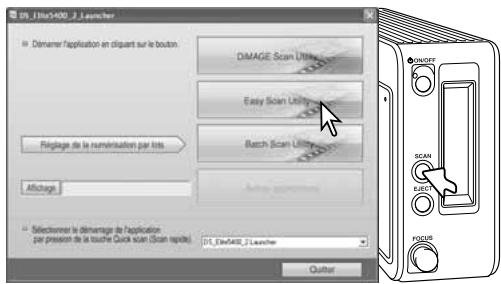

Utilisation d'Easy Scan 22

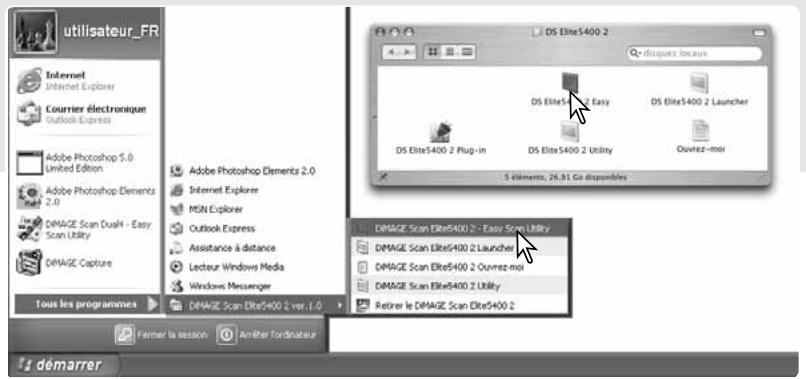

Lancement de l'utilitaire Easy Scan. 22

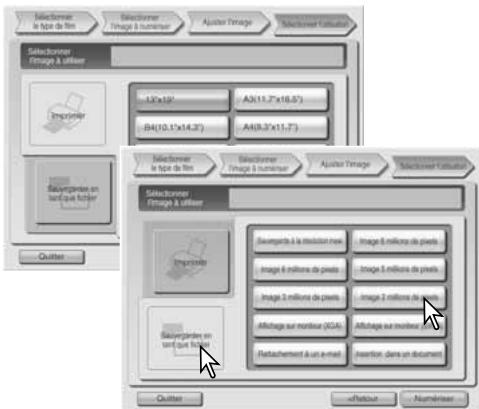

Utilisation d'Easy Scan 23

Numérisation de base 26

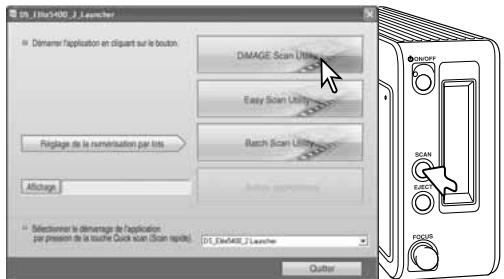

Lancement de I'utilitaire DiIMAGE Scan. 26

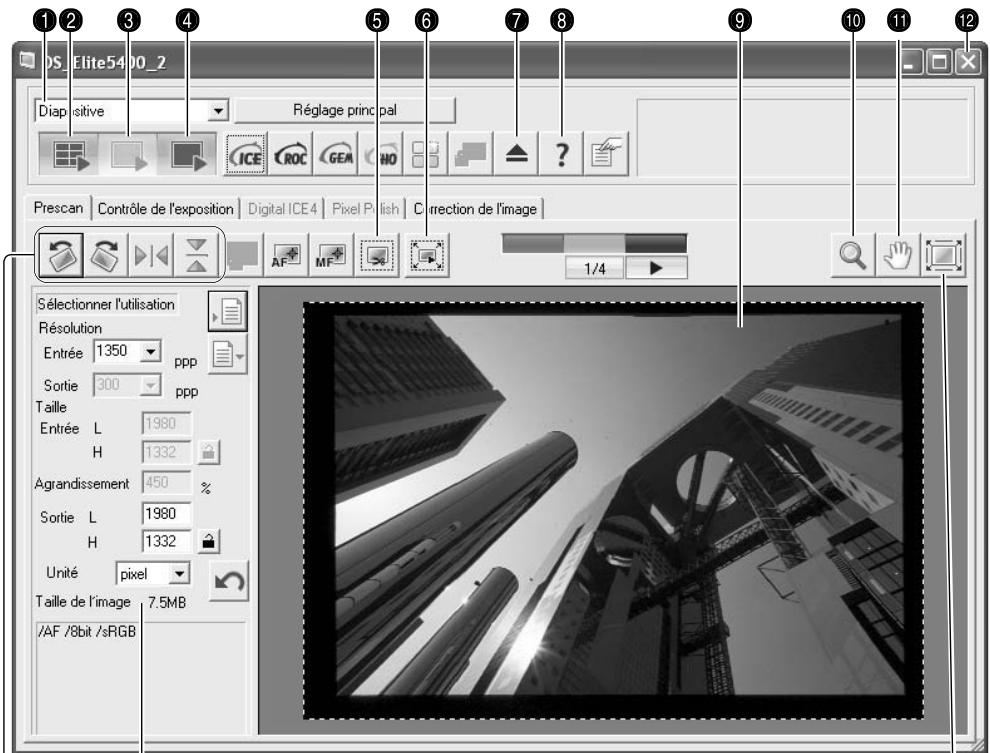

Principes de la numérisation 26

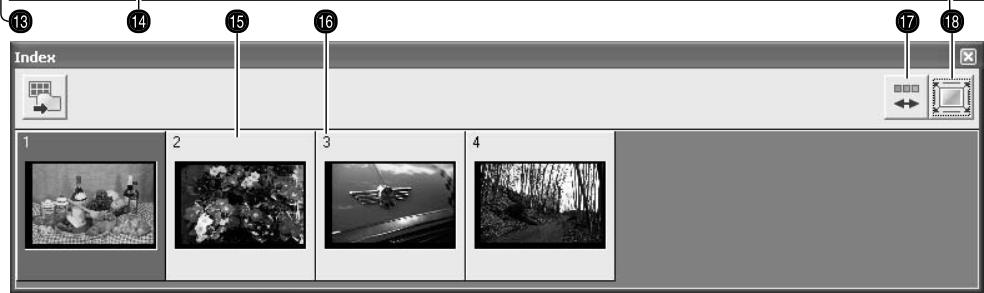

Fenetre principale et palette de l'index 27

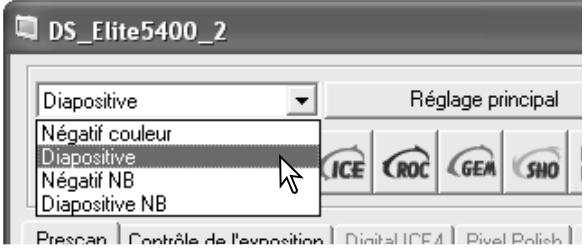

Réglage du type de film 28

Numérisation d'un index 28

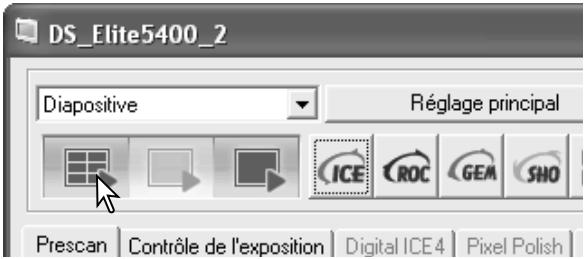

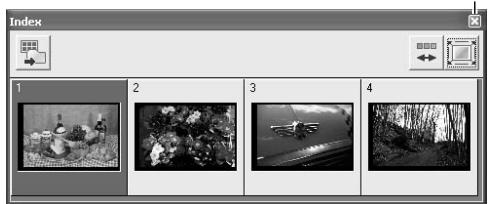

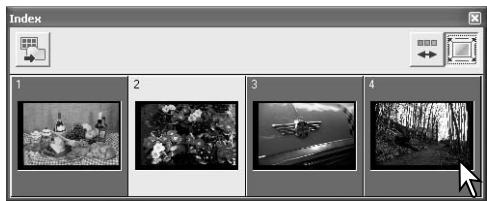

Selection d'imagettes de l'index 28

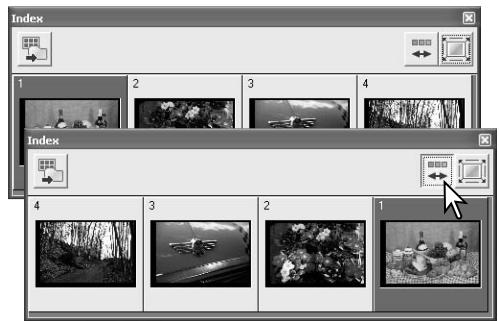

Ordre inversé 29

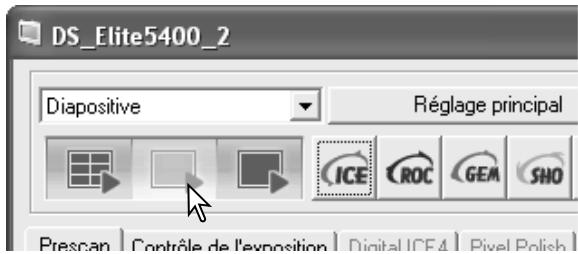

Prévisualisation 29

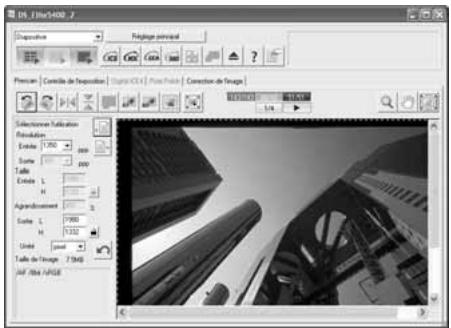

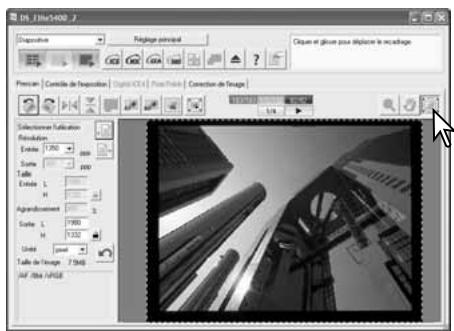

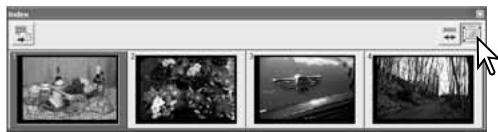

Bouton plein cadre. 29
Retournement et rotation. 30

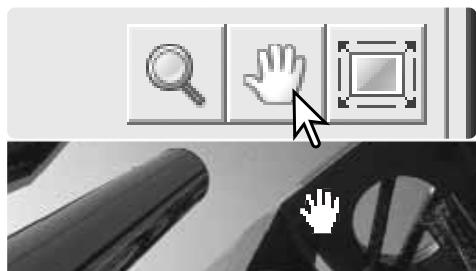

Outil main 30

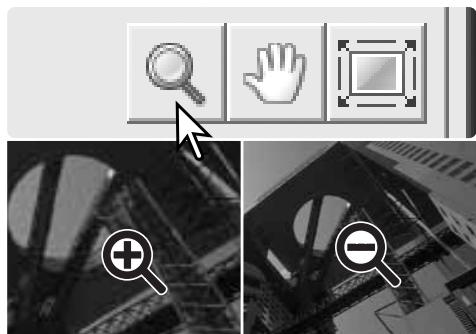

Outil d'agrandissement (loupe) 30

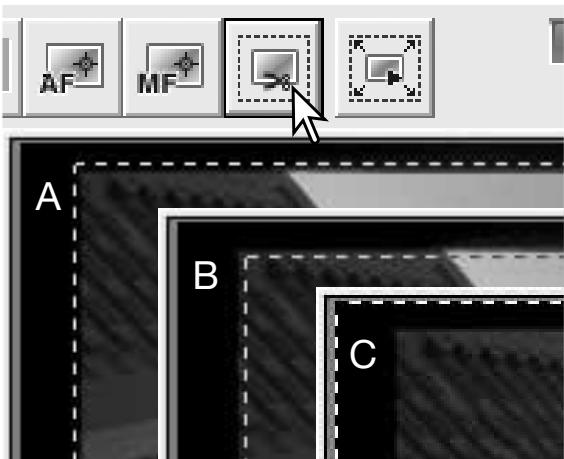

Recadrage automatique. 31

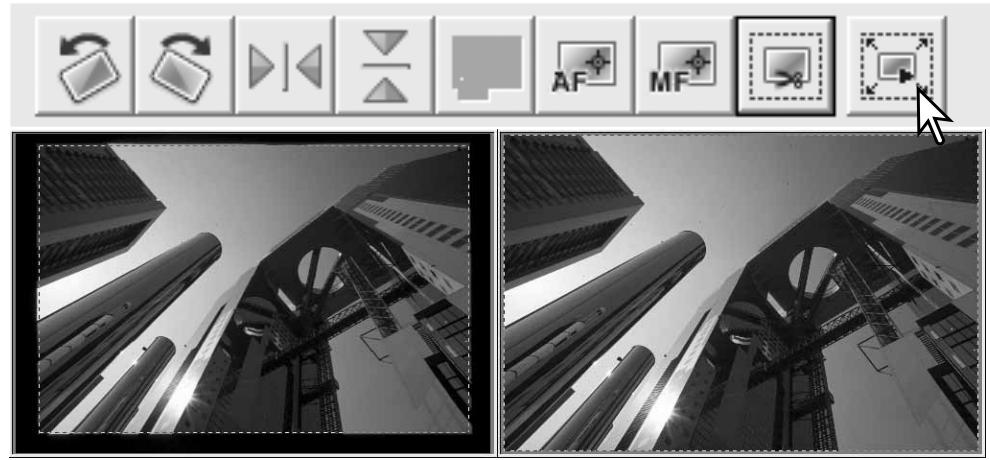

Bouton de prévisualisation du recadrage 31

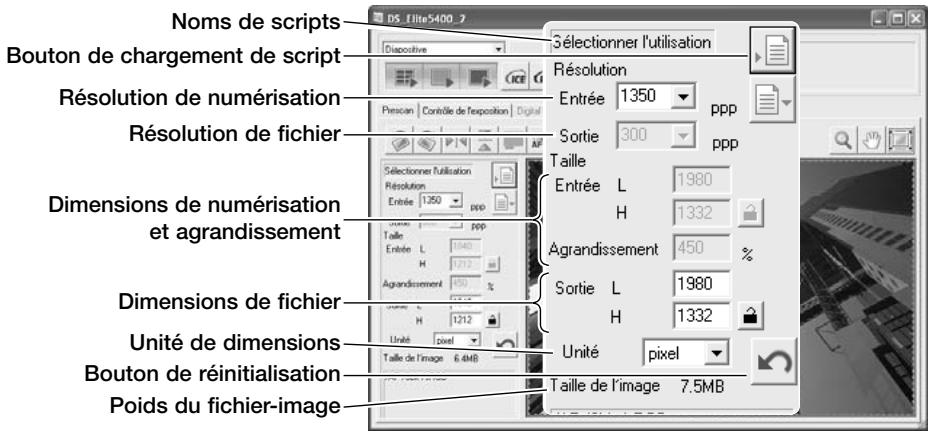

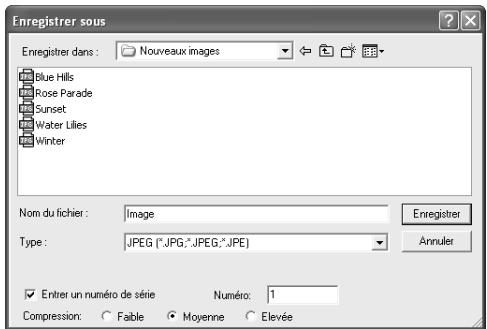

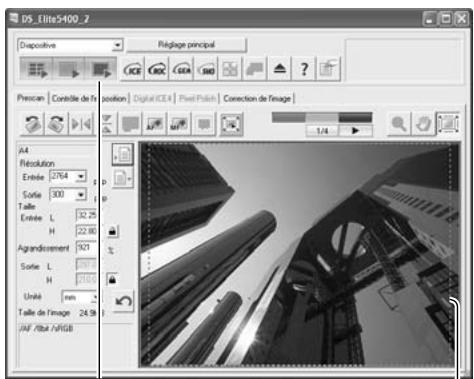

Numérisation définitive. 32
Quitter l'utilitaire de numérisation DiAGE Scan 33

Traitement d'imagede base 34

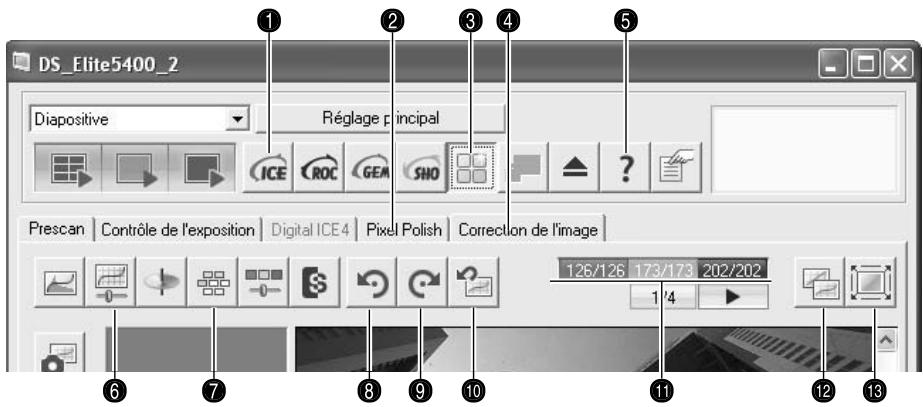

Fenetre principale et onglet de correction d'image. 34

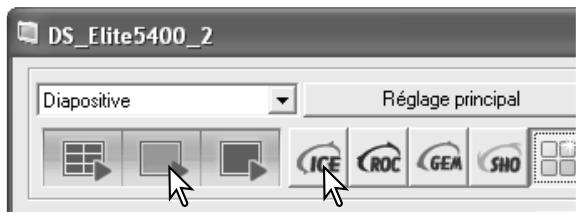

Digital ICE: Suppression des poussières 35

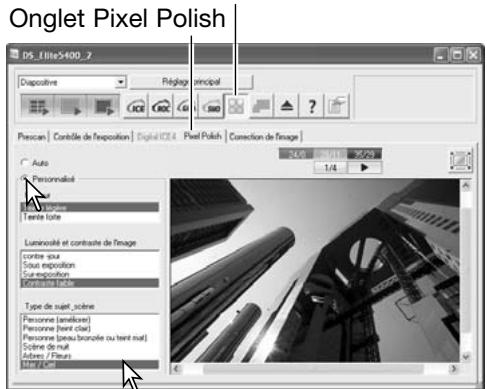

Lissage de pixels (Pixel Polish) 36

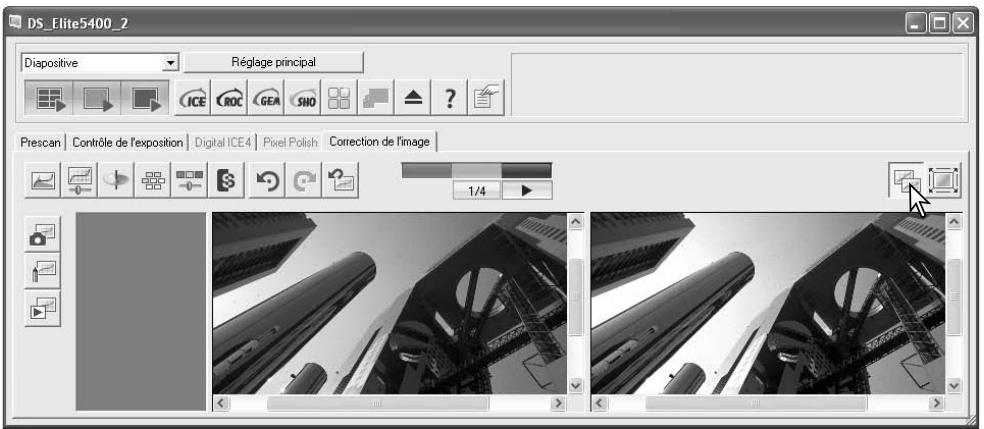

Affichage comparatif avant/après correction d'image. 36

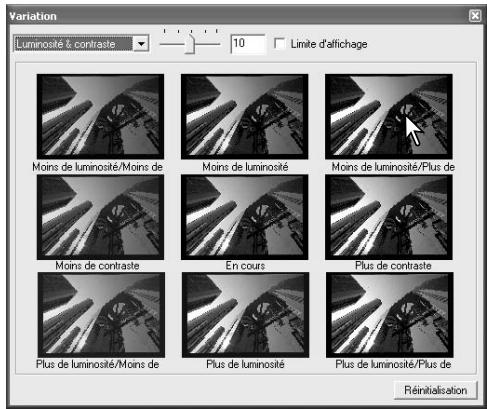

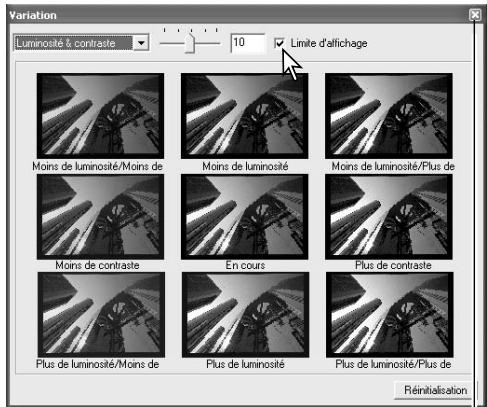

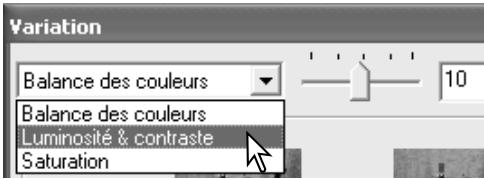

Palette de correction par variation. 37

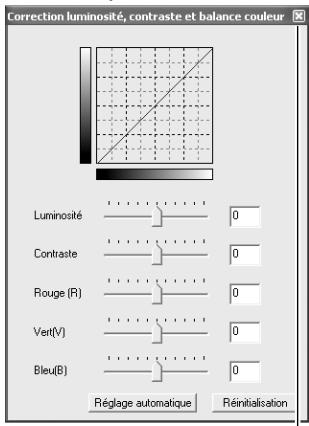

Palette de luminosité, contraste et balance couleur 38

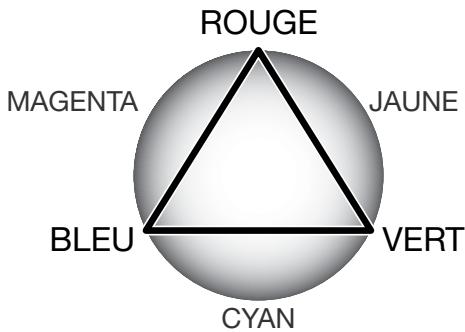

Introduction à la couleur 39

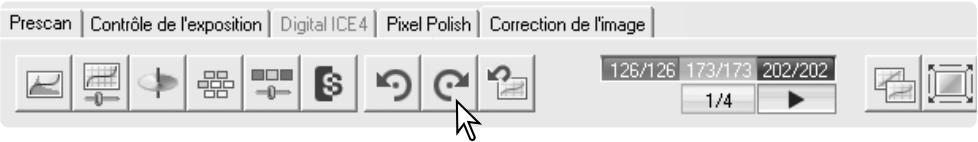

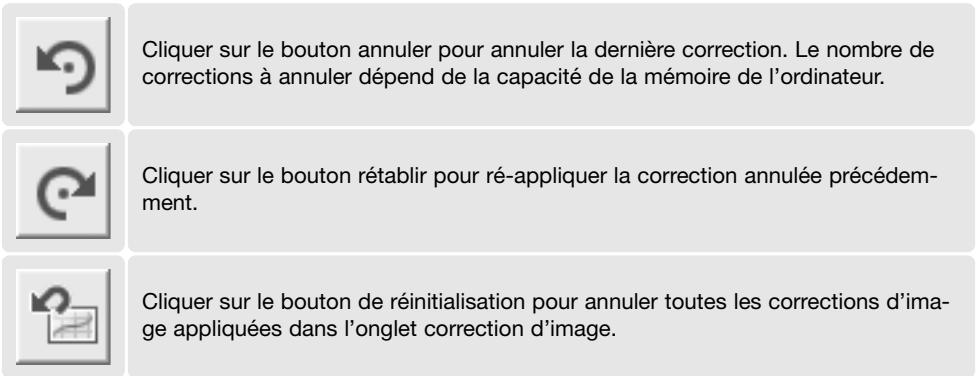

Fonction annuler/retablir les corrections d'image 39

Numérisation avancée. 40

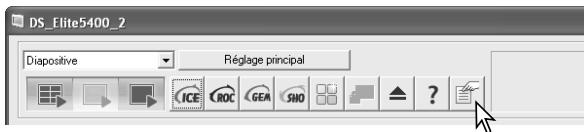

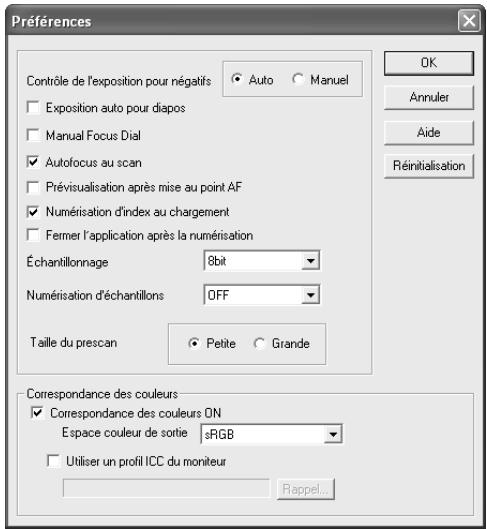

Réglages des Préférences du scanner 40

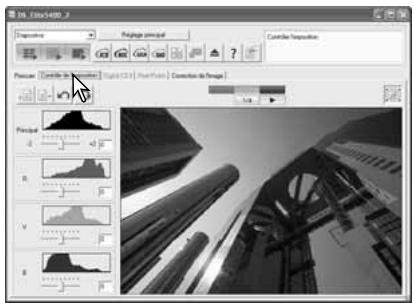

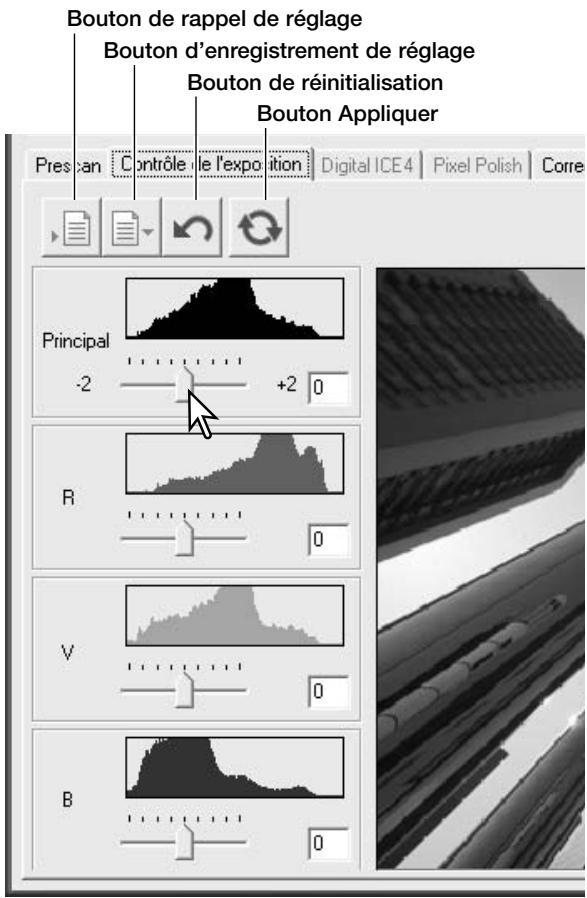

Onglet de contrôle d'exposition. 42

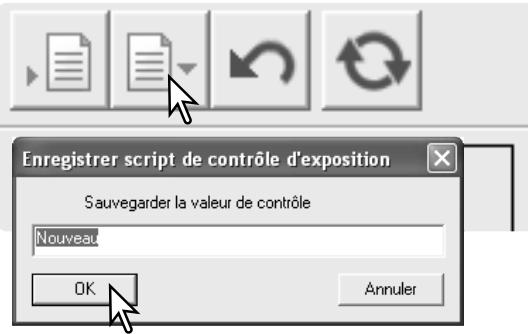

Enregistrement des réglages d'exposition. 43
Rappel des réglages d'exposition 43

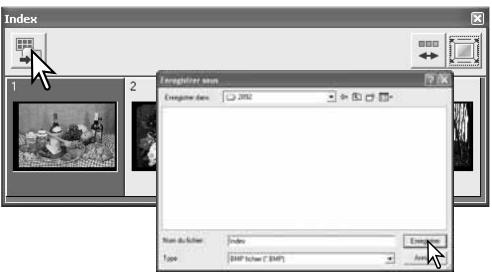

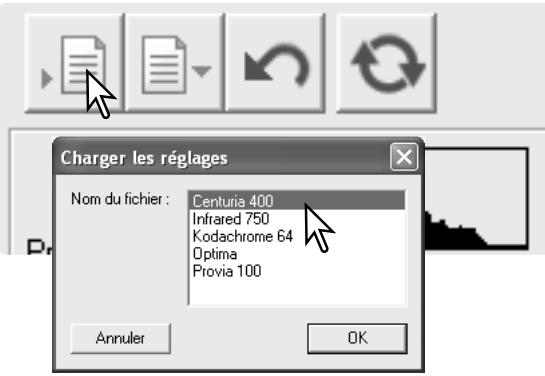

Enregistrement des imagettes d'index 43

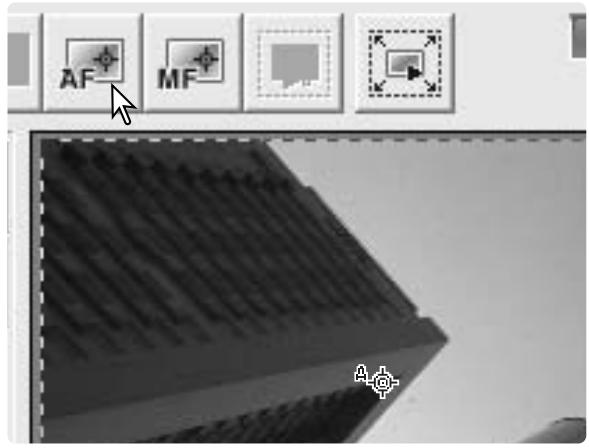

AF (Autofocus) ponctuel. 44

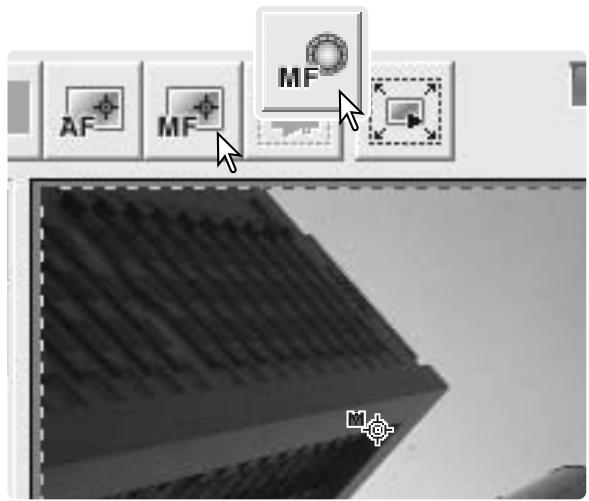

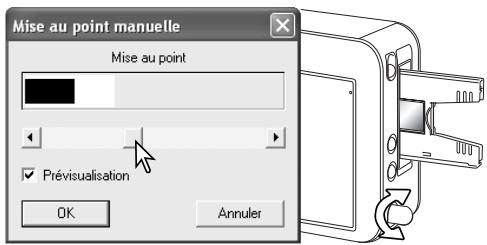

Mise au point manuelle 44

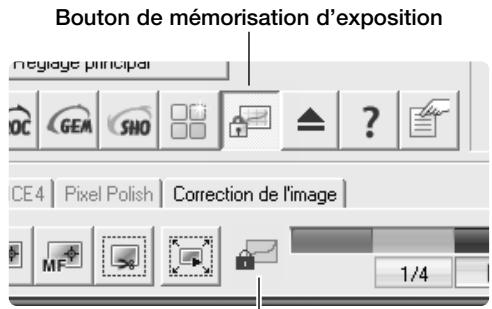

Mémorisation d'exposition. 45

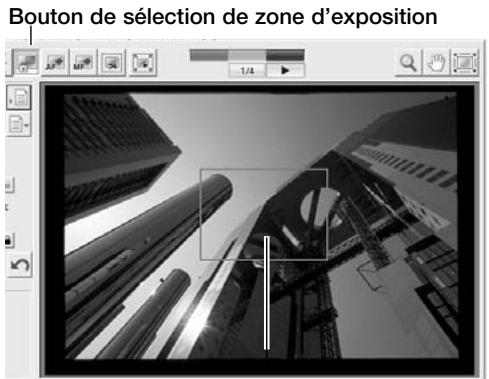

Sélection de la zone d'exposition 45

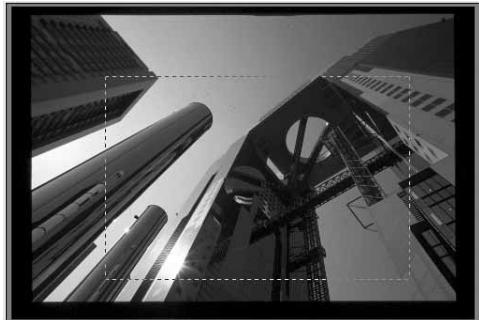

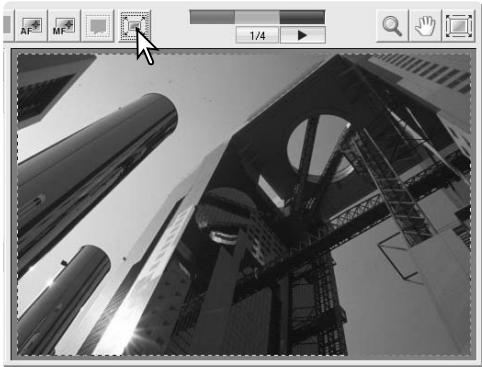

Recadrage manuel. 46

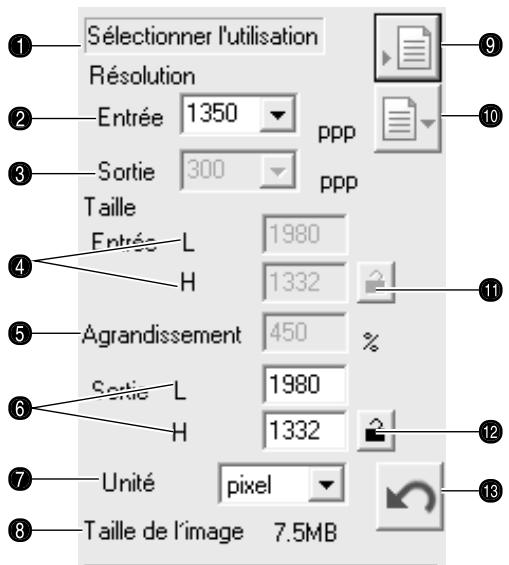

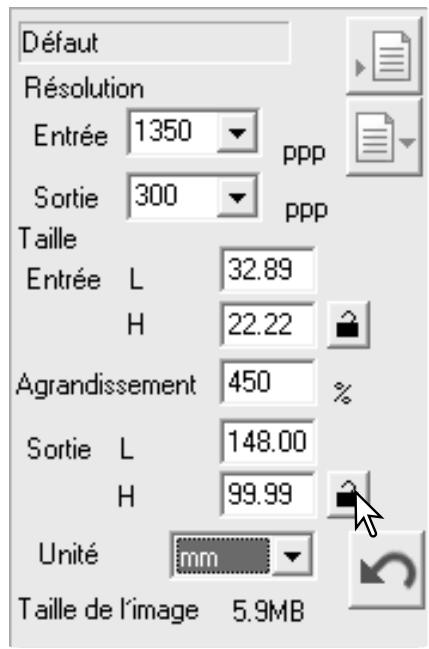

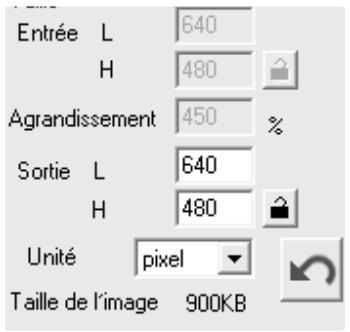

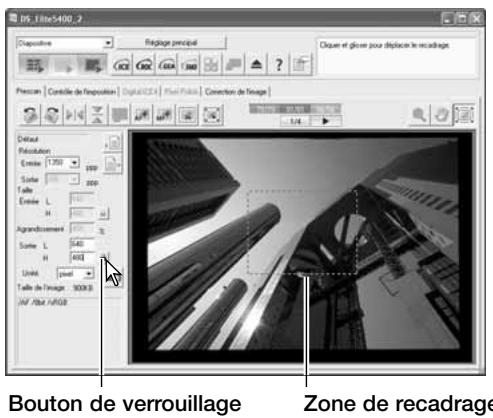

Saisie manuelle de réglages de numérisation 46

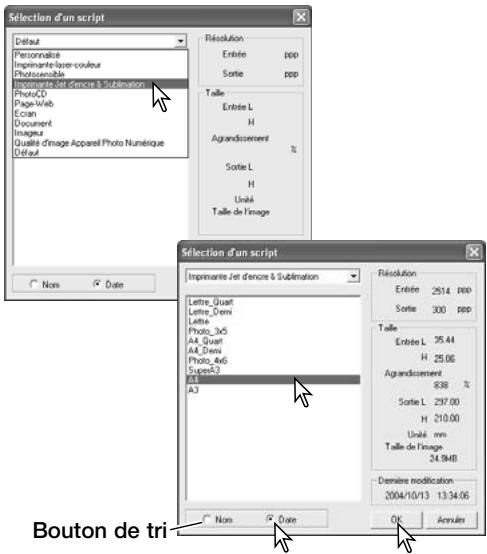

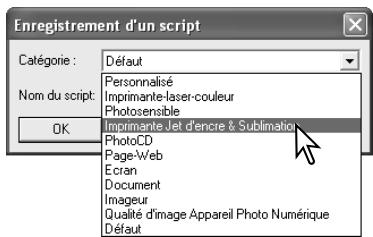

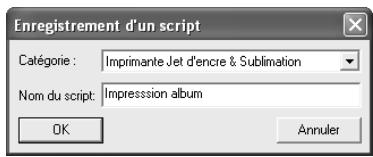

Enregistrement des réglages de numérisation en temps que script. 49

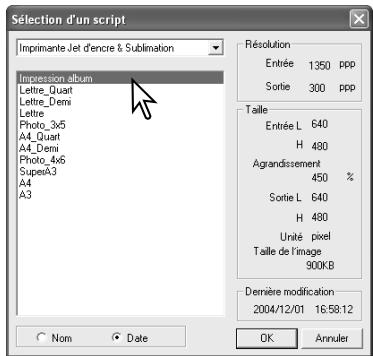

Suppression d'un script. 49

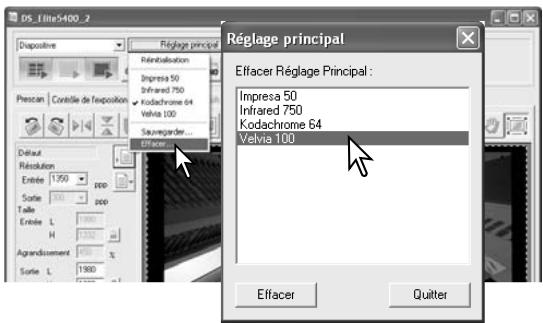

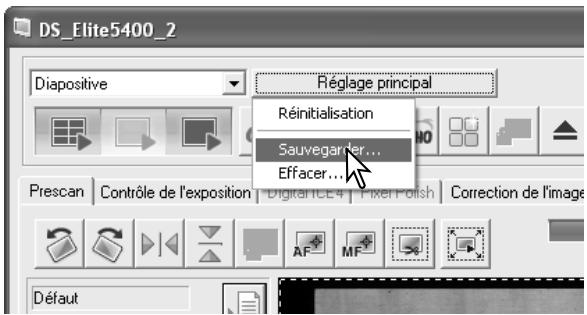

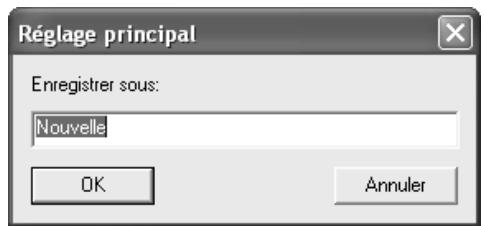

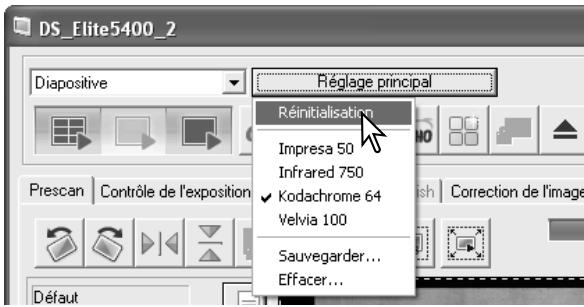

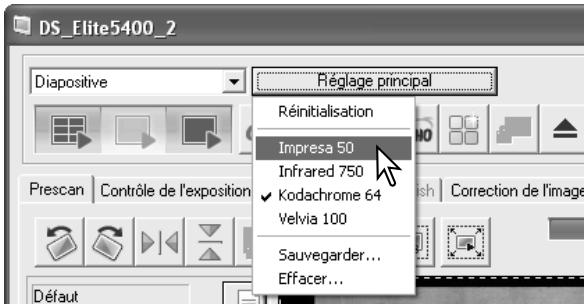

Réglage principal 50

Traitement d'image avancé 51

Digital ROC 51

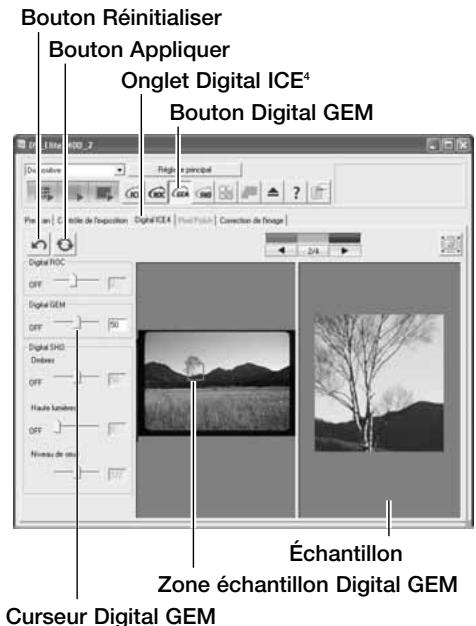

Digital GEM 52

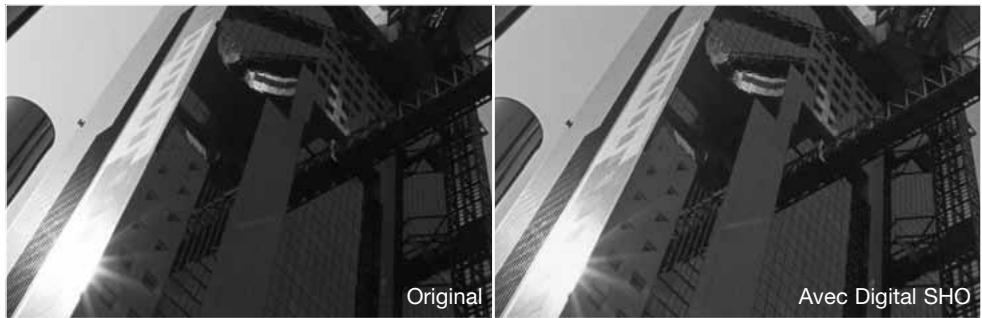

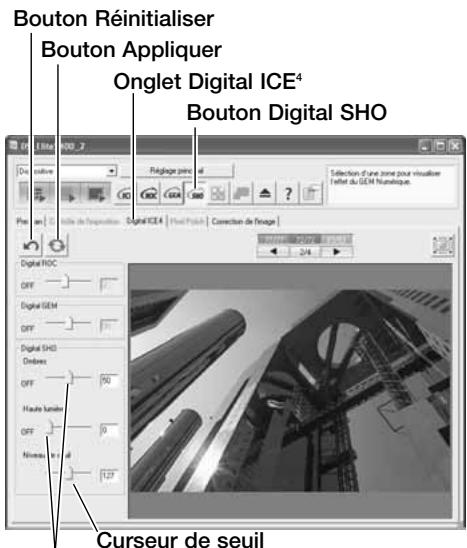

Digital SHO. 53
Palette de correction d'image 54

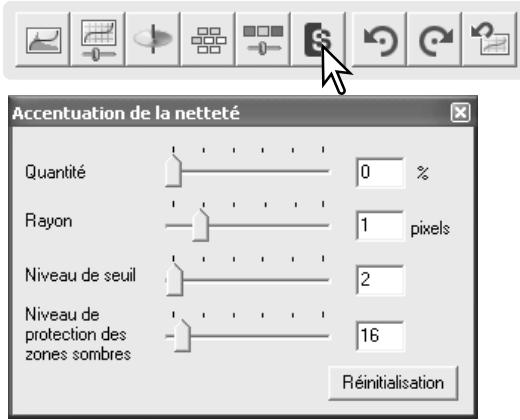

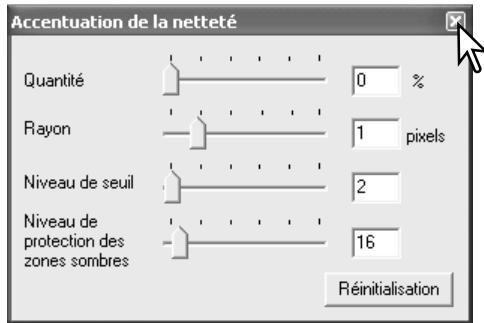

Filtredenetteté(USM). 55

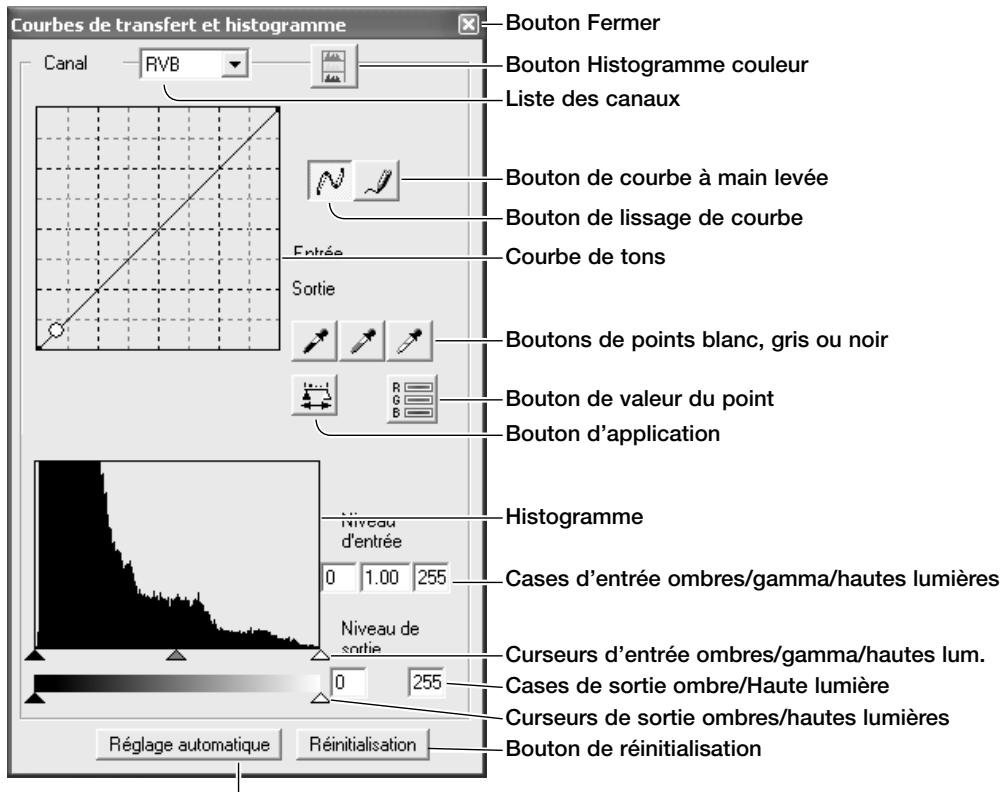

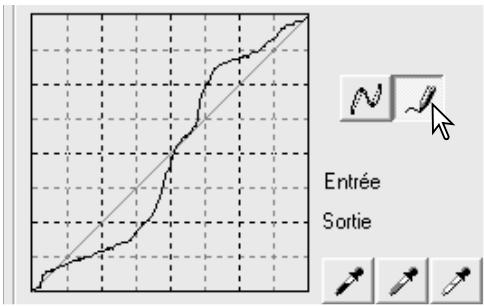

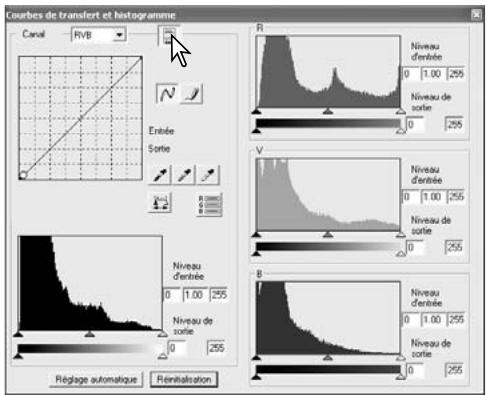

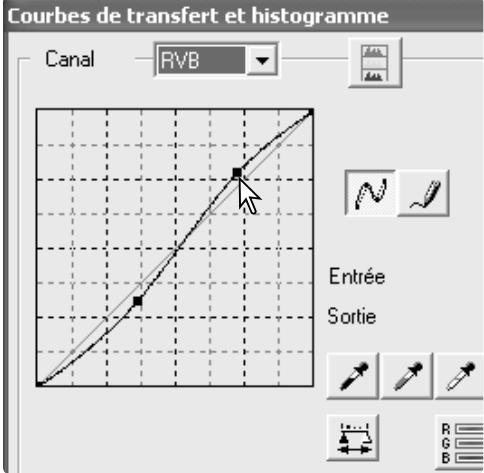

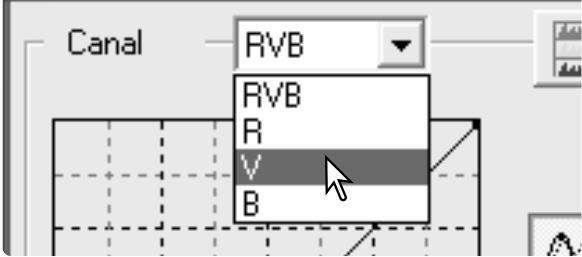

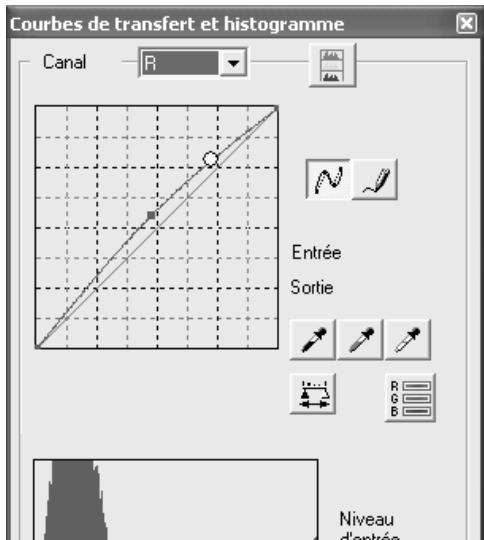

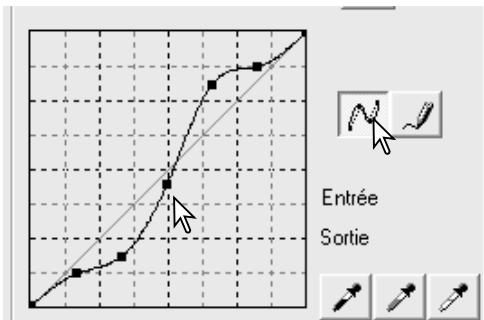

Courbe de tons et historiogramme 56

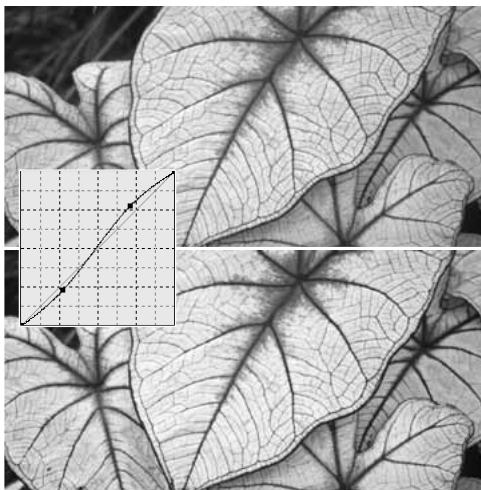

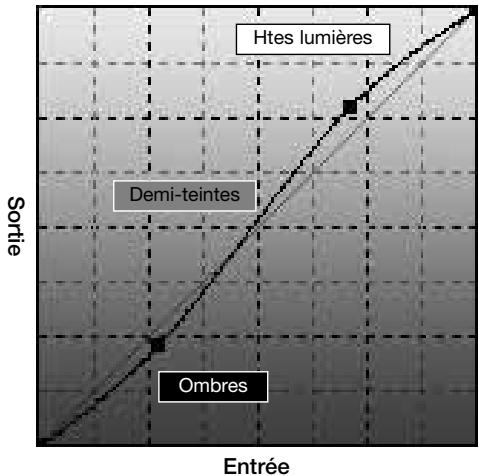

Guide de traitement des courbes de tons. 58

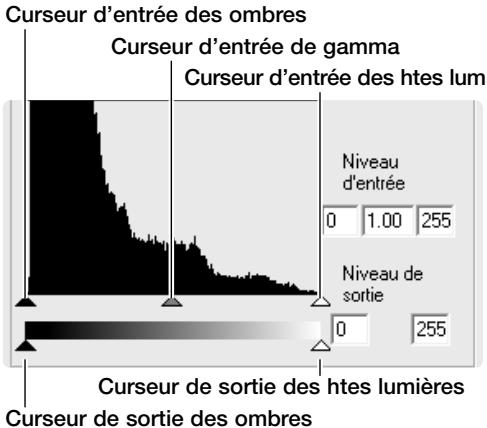

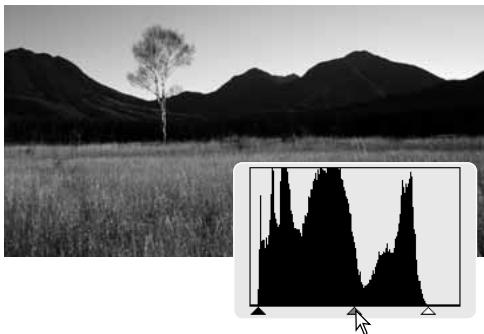

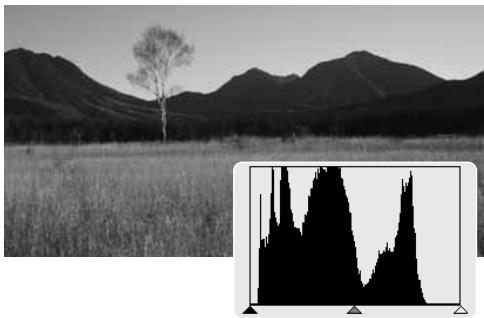

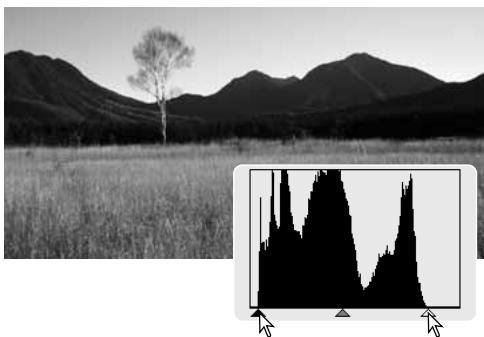

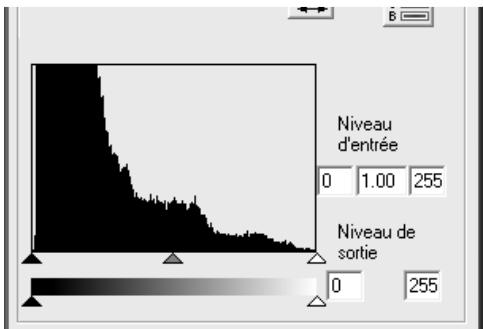

Guide des corrections par historiagramme 60

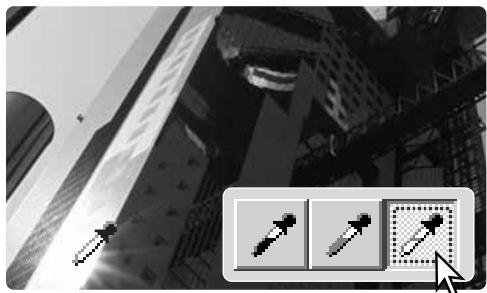

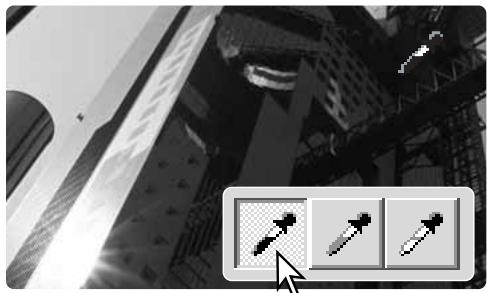

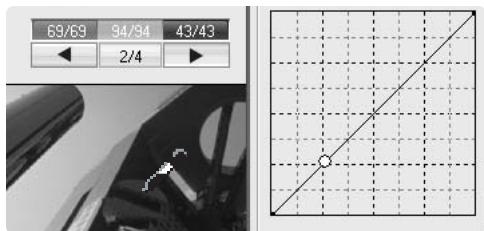

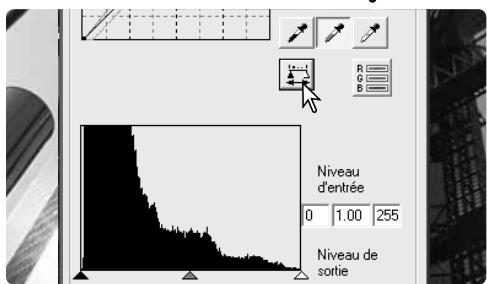

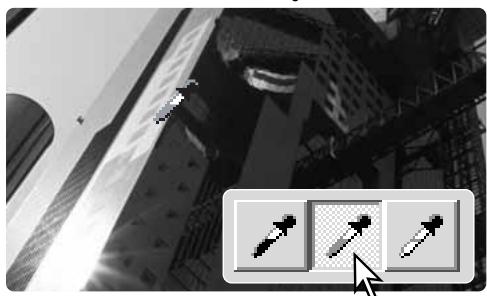

Corrections par point blanc, gris et noir 61

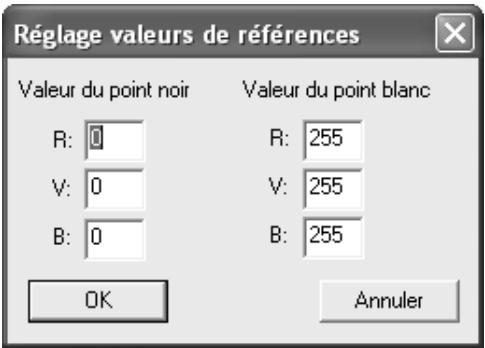

Réglage des valeurs du point blanc et du point noir. 62

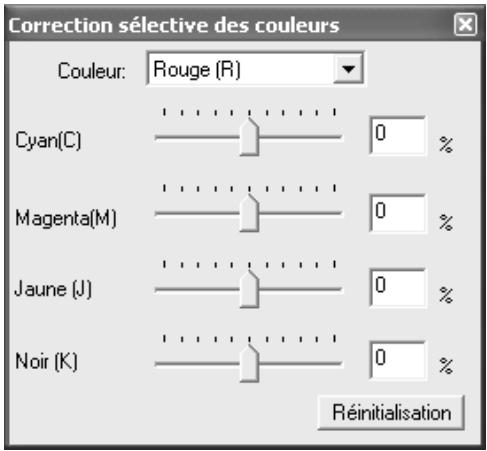

Palette de correction de couleur sélective 62

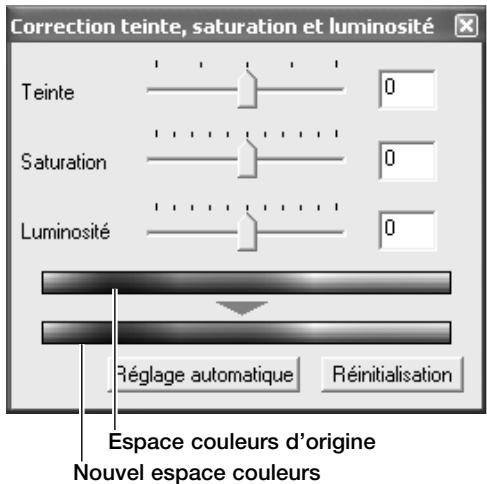

Palette de teinte, saturation et luminosité 63

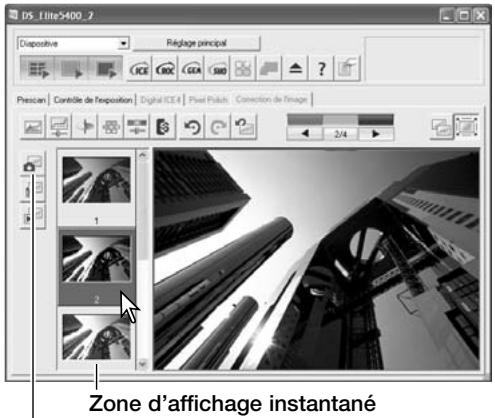

Bouton instantané 64

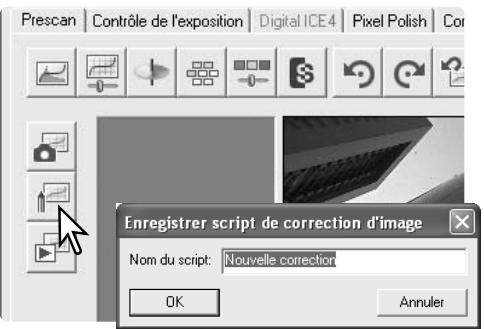

Enregistrement des corrections d'image 64

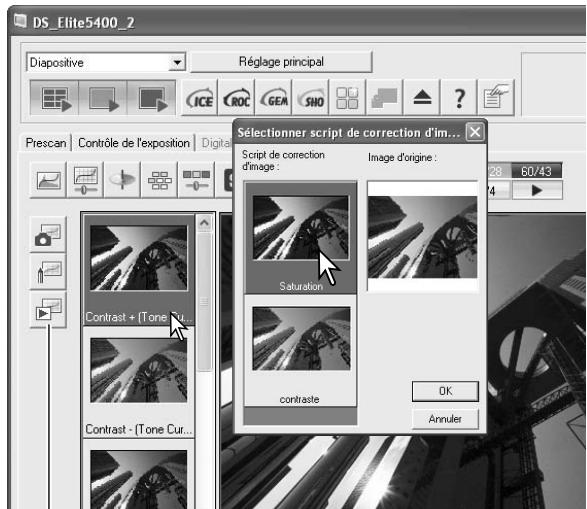

Rappel d'un script de correction 64

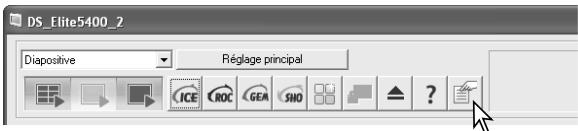

Correspondance de couleurs 65

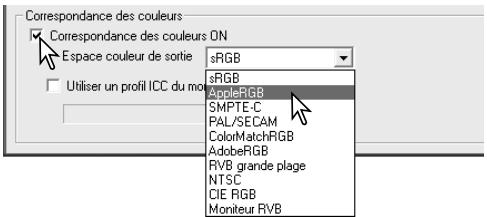

Réglage de l'espace couleurs de sortie 65

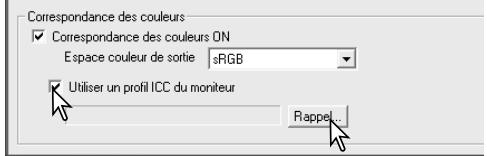

Réglage du profil d'écran ICC 65

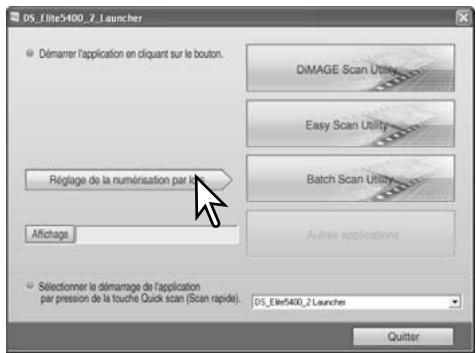

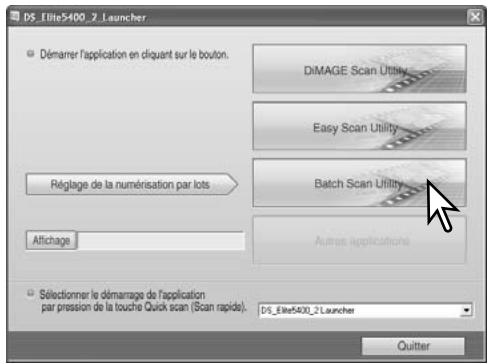

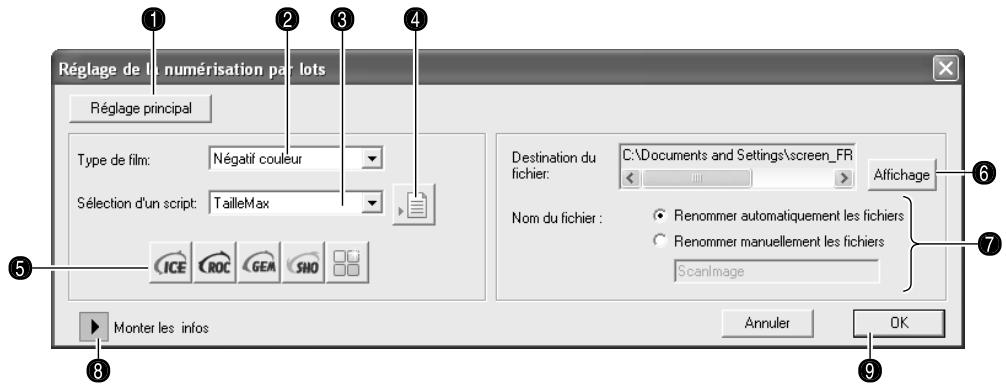

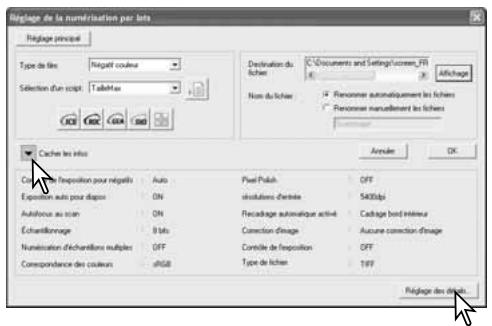

Utilitaire de numérisation par lots 66

Appendice 69

En cas de probleme 69

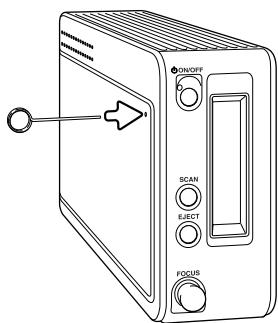

Fermetre de la porte du scanner 69
Support technique 70
Profils couleurs du scanner 70

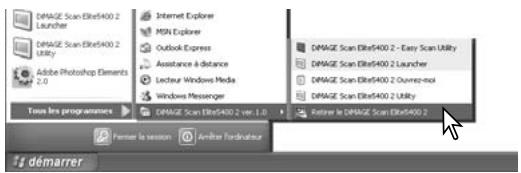

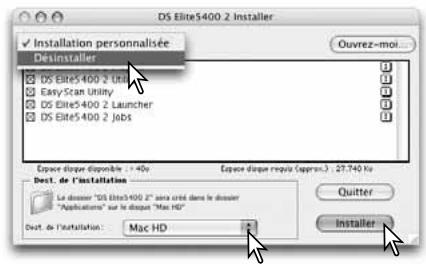

Désinstallation du logiciel utilisé DiIMAGE Scan. 70
Fichiers et dossier installés 71
Vérification de l'installation logiciel : Windows 72
Caracteristiques techniques 73
Listedescripts. 74

Konica Minolta est une marque déposée de Konica Minolta Holdings, Inc. DiIMAGE est une marque déposée de Konica Minolta Photo Imaging, Inc. Microsoft, Windows, Windows 98, Windows Me, Windows 2000 Professionnel et Windows XP sont des marques déposées de Microsoft Corporation. Macintosh et Apple sont des marques déposées de Apple Computer, Inc. Adobe et Photoshop sont des marques déposées de Adobe Systems Incorporated. Digital ICE, Digital ICE, Digital ROC, Digital GEM, et Digital SHO sont des marques commerciales de Eastman Kodak Company. Corel PHOTO-PAINT est une marque commerciale de Corel Corporation. Tous autres produits et marques cités sont des marques déposées par leurs sociétés propriétaires respectives.

Avant de commencer

Félicitations pour l'achat de cet équipement Konica Minolta. Nous vous recommendons de dire entièrement ce mode d'emploi pour obtenir les valeurs résultats de votre scanner.

Vérifier le contenu de l'emballage avant d'utiliser le scanner. Si l'un des éléments suivants était manquant, contactez immédiatement votre revendeur.

Passes-vues pour diapositives montées SH-M20

Passe-vue pour film 24x36 mm FH-M20

Cable USB UC-2

Adaptateur secteur

Outil de réinitialisation RT-M10

CD-ROM DiIMAGE Scan Elite 5400 II

CD-ROM Adobe Photoshop Elements

Mode d'emploi DiIMAGE Scan Elite 5400 II

Certificat de garantie internationale Konica Minolta

L'adaptateur secteur varie selon les pays. L'AC-U26 est concu pour etre utilise au Etats-Unis, a Taiwan et au Japon. L'AC-U27 est concu pour etre utilise en Europe, en Oceanie et en Asie (excepte en Chine et a Hong-Kong). L'AC-U28 est concu pour etre utilise au Royaume-Uni et a Hong-Kong. L'AC-U29 est concu pour etre utilise en Chine. L'AC-U30 est concu pour etre utilise en Australie.

Ce mode d'emploi ne fournit pas de renseignements sur l'utilisation de base des micro-ordinateurs, ni sur le fonctionnement des systèmes d'exploitation Windows ou Macintosh. Pour de plus amples informations sur ces produits, reportez-vous aux manuels fournis par leurs constructeurs respectifs.

Les exemples donnés dans ce mode d'emploi concernant Windows XP. L'apparace des écans peut être légèrement différente lorsque le scanner est utilisé avec un Macintosh ou d'autres versions de Windows. Si les paramètres d'affichage de votre système d'exploitation sont régles sur des polices trop grandes, le texte contenu dans les applications DiIMAGE Scan ne s'affichera pas correctement. Utilisez la taille de police de l'affichage d'origine.

Toutes les précautions ont été prises pour assurer la précision de ce scanner. Les caractéristiques techniques mentionnées dans ce mode d'emploi sont basées sur les informations disponibles au moment de l'impression et sont sujettes à modification sans préavis. Konica Minolta ne peut être tenu pour responsable de toute perte ou dommage causé par l'utilisation du logiciel. Ce mode d'emploi ne peut être reproduit en totalité ou partie sans l'autorisation préalable de Konica Minolta.

Adobe Photoshop Elements

Merci de prendre quelques instantes pour enregistrer vos re exemplaire du logiciel Adobe Photoshop Elements avec Adobe. Il est possible de proceper à cet enregistrement en ligne, par fax, ou par courrier. Le logiciel peut etre enregistré en ligne au moment de son installation en suivant les instructions affichees a I'ecran. Pour un enregistrement par fax ou courrier, dire les instructions du dossier d'enregistrement du CD-Rom Adobe Photoshop Elements.

Installation

Des programmes résident en mémoire RAM tels que des anti-virus peuvent empêcher l'installation de se dérouler correctement. Retirer ou désactiver ces programmes avant d'installer l'utilitaire DiIMAGE Scan, les réinstaller une fois l'installation terminée.

Ne PAS connecter le scanner à un micro-ordinateur avant d'avoir installé le logiciel de l'utilitaire DiIMAGE Scan.

Système requis pour le logiciel DiIMAGE Scan

Le micro-ordinateur et son système d'exploitation doivent être garantis par le fabricant comme étant compatibles avec l'interface USB. Pour pouvoir utiliser le scanner, le micro-ordinateur doit également satisfaire aux caractéristiques suivantes :

Proesseur Pentium 166 MHz ou supérieur. Pentium III recommandé.	Power PC G3 ou supérieur. Power PC G4 ou supérieur recommandé.
Windows 98, 98 Second Edition, Me 2000 Professionnel ou XP préinstallé. (familial/Professionnel).	Mac OS 9.2.2 Mac OS X 10.1.3 ~ 10.1.5, 10.2.1 ~ 10.2.8, 10.3 ~ 10.3.6
128 Mo de RAM. 256 Mo recommandés.	128 Mo de RAM en plus de cette nécessaire à Mac OS et aux applications. 256 Mo recommandés.
Espace disponible sur le disque dur : 600 Mo
Écran 800 x 600 pouvant afficher en cou- leurs 16 bits. Un écran 1024 x 768 est recommandé.	Écran 800 x 600 pouvant afficher au moins 32.000 couleurs. Un écran 1024 x 768 est recommandé.
Interface USB (version 2.0 ou 1.1)
Cartes USB recommendées Adaptec USB2connect 3100, Adaptec USB2connect 5100, Adaptec DuoConnect, Carte PCI Belkin Haute-vitesse USB 2.0 5 ports, Carte PCI de type low-profile Belkin USB 2.0 Haute-vitesse 3 ports, ou port fourni avec l'ordinateur.	Port Apple USB, Carte PCI Belkin Haute-vitesse USB 2.0 5 ports, Carte PCI de type low-profile Belkin USB 2.0 Haute-vitesse 3 ports
Le pilote TWAIN est compatible avec Photoshop 6.0.1et 7.0.1, CS (8.0.1) Photoshop Elements 2.0, Paint Shop Pro 7.0, Corel PhotoPaint 11.0.	Le Plug-in est compatible avec Photoshop 6.0.1et 7.0.1, CS (8.0.1) Photoshop Elements 2.0

Ce logiciel n'est pas compatible avec Fast User Switching sur Mac OS X. L'utilitaire doit ouvrir une session pour utiliser ce logiciel. Fast User Switching avec Windows XP peut entraîner un mauvais fonctionnement du logiciel. La mise en voille du système d'exploitation peut entraîner une erreur ou bloquer l'utilitaire de numérisation ; désactiver la fonction.

Les recommendations suivantes concernant la mémoire doivent être suivies lors de l'utilisation de certaines fonctions :

Pour numérique avec :	Mémoire	Espace disque
Profondeur de couleurs sur 16-bits	128 Mo de RAM. 256 Mo recommandés	Espace disque : 1,2 Go 2 Go recommandés
Lissage de pixels (pixel polish)1	256 Mo de RAM. 512 Mo recommends.
Traitement Digital SHO2
Traitement Digital ROC / GEM		Espace disque : 1,8 Go 3,6 Go recommandés.
Digital ROC/GEM avec profon-deur de couleurs sur 16 bits		Espace disque : 3 Go 6 Go recommandés

1. Avec Mac OS 9.2.2, aucune extension supplémentaire n'est requisite.
2. Avec Mac OS 9 et OS X, 320 Mo de RAM sont nécessaires.

Avec les systèmes d'exploitation Macintosh, la mémoire requise vient en supplément de celle nécessaire pour le système d'exploitation et l'application hôte.

Windows XP et 2000 Notes

Ajustez la mémoire sur deux fois la taille de l'image numérique. Lorsque vous utilisez le lissage de pixels, ajustez la mémoire sur quatre fois la taille de l'image numérique. La taille d'image peut être configurée dans l'onglet Préscan (p. 32).

Mac OS 9.2.2 Notes

Pour le traitement Digital SHO, désactiver la mémoire virtuelle. Allouer la mémoire RAM indiquée ci-dessus à l'utilitaire Easy Scan, DiIMAGE Scan ou Batch Scan lorsqu'il est utilisé seul. Lorsque l'utilitaire DiIMAGE Scan est utilisé dans une application hôte de traitement d'image, il faut ajouter la mémoire requise par cette application.

Pour utiliser le lissage de pixels (Pixel Polish), la taille du bloc de mémoire non utilisé doit représentier quatre fois celle de l'image numérique. Lorsque l'utilitaire est utilisé dans une application de traitement d'image, vérifier la quantité de mémoire inutilisée avec l'application hôte ouverte, mais avant de lancer l'utilitaire du scanner.

Consulter le site Internet Konica Minolta pour les dernières informations de compatibilité.

Amérique du Nord : http://kmpi.konicaminolta.us/

Europe: http://www.konicaminoltasupport.com

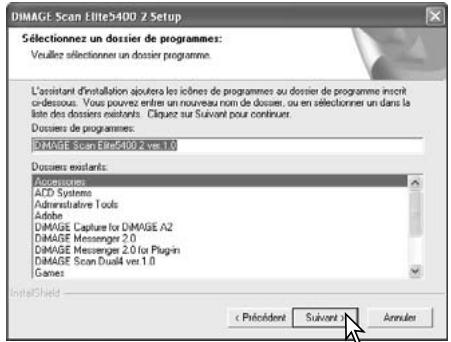

Windows

Demarrer le micro-ordinateur pour lancer Windows. Les utilisateurs de Windows XP et 2000 doivent proceder à l'installation avec le mot de passer administrateur. Dans l'exemple ci-dessous, le disque dur est E. Leslettres designant les lecteurs peuvent varier selon le micro-ordinateur.

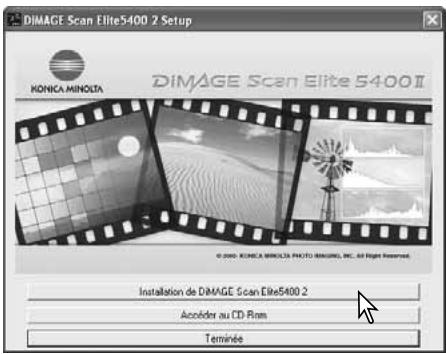

Insérer le CD-Rom du logiciel DiIMAGE Scan Elite 5400 II Utility dans le lecteur de CD-Rom. L'écran d'installation DiIMAGE Scan Elite 5400 II apparait.

Cliqueur sur "Installation du DiIMAGE Scan Elite 5400 II" pour lancer le programme d'installation.

Si le programme d'installation ne démarre pas automatiquement, lancier le programme du menu de démarrage. Cliquer sur "Parcourir" dans la boîte de dialogue. et Sélectionner le lecteur de CD-Rom dans la boîte de dialogue "Parcourir". Ouvré le dossier du pilote puis ouvré le dossier "François". Cliquer sur Setup.exe file pour afficher le fichier dans la boîte de dialogue. Cliquer sur OK.

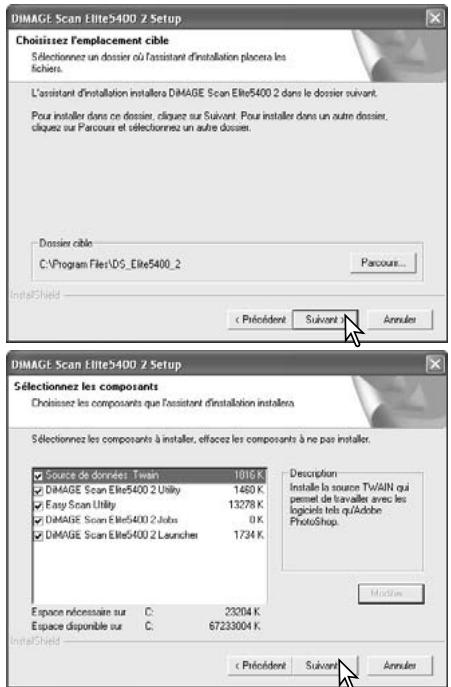

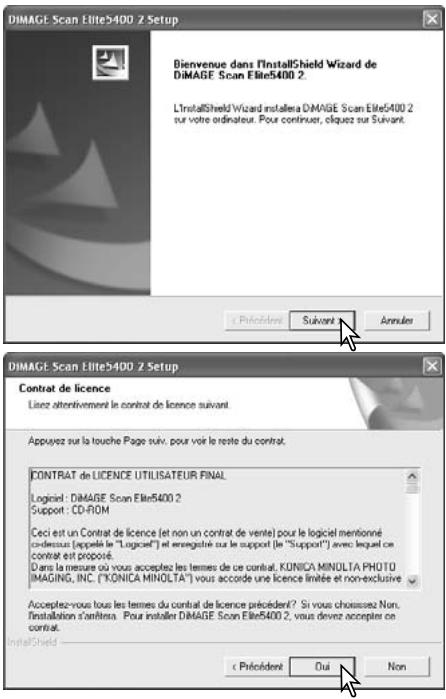

La fenêtre d'installation apparait. Cliquer sur "Suivant".

Cliqueur sur "Oui" pour accepter les conditions de licence et continuer. Lire entiement les conditions avant de continuer. Si vous n'acceptez pas ces conditions,clinquer sur "Non" pour quitter le programme d'sinstallation.Cliqueur sur "Oui" pour accepter les conditions de licence et continuer.Lire entiement les conditions avant de continuer.Si vous n'acceptez pas ces conditions,clinquer sur "Non" pour quitter le programme d'sinstallation.

Pour installer le logiciel dans le dossier par défaut (C:\Program Files\DS Elite 5400_2), cliquer sur "Suivant".

Pour installer le logiciel dans un autre dossier, cliquer sur "Parcourir" pour afficher la fenetre de selection de dossier. Indiquer le repertoire où doit être installé le logiciel, puis cliquer sur OK.

Selectionner les fichiers à installer, puis cliquer sur "Suivant". Normalement, les données TWAIN doivent être installées. Les indications de ce mode d'emploi considérènt que les réglages de données TWAIN ont été effectués.

Le pilote TWAIN permet le lancement direct du logiciel du scanner à partir de la plupart des applications de traitement d'image grâce à une option d'importation ainsi que la connexion micro-ordinateur/scanner.

Le nom du dossier programme par défaut s'affiche. Pour installer les icones de l'application dans ce dossier, cliquer sur "Suivant".

Pour installer les icones de l'application dans un autre dossier existant, selectionner l'un des dos-siers de la liste de la boîte ci-dessous. Cliquer sur "Suivant" pour commencer l'installation.

Le programme d'installation indique que l'installation a réussi. Cocher l'option "Redémarrer l'ordinaireur", puis cliquer sur "Terminer". Lorsque l'ordinaireur redémarre, le logiciel du scanner est opérationnel. Imprimer une copie du fichier Lisez moi pour référence.

Macintosh

Pour Mac OS X, se connecter en tant qu'administrateur. Insérer le logiciel DiIMAGE Scan Elite 5400 II dans le lecteur de CD-ROM. L'icone du CD-ROM apparait sur le bureau. Double-cliquez sur l'icone pour afficher le contenu du CD-ROM.

Ouvrir le dossier du pilote, puis selectionner la langue souhaitatione.

Pilote

Français

Double cliquer sur l'installeur DiIMAGE Scan Elite 5400 II ; l'écran de lancement de l'installation apparait. Avec Mac OS X, le nom d'utilisateur et le mot de passer sont requis avant le début de l'installation.

Cliqueur sur "Continuer" pour lancer l'installation.

La licence utiliseur apparait. Cliquer sur "Oui pour accepter les conditions de licence et continuur. Si vous n'acceptez pas ces conditions, cliquez sur "Refuser" pour quitter le programme d'installation. Celui-ci ne sera pas installé.

Si vous sélectionnez "Installation personnelisée" dans le menu affiché en haut à gauche de l'écran d'installation, les cases cochées correspondent aux logiciels qui seront installés. Cliquer dans les cases pour les découvert et déslectionner ainsi les logiciels à ne pas installer.

En bas de l'écran d'installation, préciser l'emplacement d'installation du logiciel. Pour modifier l'emplacement, utiliser le menu installation-emplacement; ce menu peut être utilisé pour sélectionner un dossier existant ou en creer un nouveau. Cliquer sur le bouton "Installation" pour lancer l'installation.

Toute application en cours doit être fermée avant d'installer le logiciel DiIMAGE Scan Elite II. Cliquer sur "Continuer" pour quitter toute application en cours et continuer l'installation. Cliquer sur "Annuler" pour annuler l'installation.

Un écran de confirmation de réussite de l'installation apparait. Cliquer sur "Redémarrer" pour quitter le programme d'installation et redémarrer l'ordinaire. Pour quitter le programme d'installation sans redémarrer l'ordinaire, cliquer sur "Quitter". Pour procéder à d'autre installations, cliquer sur "Continuer".

Une fois l'ordinateur redémarré, vérifier que le dossier de l'application DiIMAGE Scan Elite 5400 II est bien installé dans le dossier choisi. Imprimer une copie du fichier Lisez moi pour référence.

Si le plug-in de l'application DS Elite5400 2 a été installé, déplacer ou copier le fichier plug-in dans le dossier Import de l'application de traitement d'image utilisé. Cela permet de lancer l'utilitaire DiIMAGE Scan Elite 5400 II directement à partir de cette application.

Notes

Avec Mac OS X, lorsqu'elle est ouverte par l'application, la fenêtre de numérisation DiIMAGE Scan peut être masquée derrière les palettes et la barre d'outils d'une application de traitement d'image comme Adobe Photoshop 7.0, Photoshop CS ou Photoshop Elements 2.0. Appuyer sur la touche Commande et faire glisser le coin inférieur droit de la fenêtre de numérisation DiIMAGE Scan pour la déplacer. La touche de tabulation peut être utilisée pour afficher ou masquer les palettes et la barre d'outils Photoshop avant le lancement de l'utilitaire de numérisation DiIMAGE Scan.

Mise en service du scanner

Avant de connecter le scanner

Avant de connecter le scanner à un micro-ordinateur, le calcul de numérisation DiIMAGE doit être installé. Voir pages 9 à 14 pour procéder à son installation.

Le scanner doit être place sur une surface plane, à l'abri des vibrations. Il doit être disposé à l'abri des rayons directs du soleil et dans un endroit propre et bien aéré. Ne déconnectez jamais le cable lorsque des données sont transmises entre l'ordinateur et le péripérique.

Nomenclature

Connexion du scanner

Brancher de façon sure le connecteur A du cable USB sur le port USB du scanner (1), et le connecteur B sur le port USB du micro-ordinateur. Le scanner doit être connecté directement au micro-ordinateur. La connexion par l'intermédiaire d'un hub USB peut empêcher son bon fonctionnement.

Brancher le connecteur de sortie de l'adaptateur secteur à la prise d'alimentation du scanner (2). Brancher l'adaptateur secteur à une prise secteur.

Mise sous tension du scanner

Mettre le scanner sous tension en appuyant sur la bouton de mise sous tension. Demarrer l'ordinateur.

Notes

Lors du lancement de l'utilitaire de numérisation DiIMAGE Scan Utility, la lampe tímoin clignote durant l'initialisation du scanner. Lorsque la lampe tímoin reste allumée fixe, le scanner peut être utilisé.

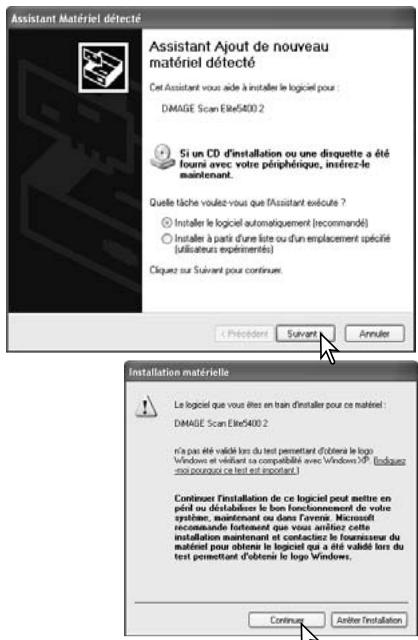

Lorsque le scanner est initialement connecté à un micro-ordinateur en Windows XP, l'assistant de recherche de nouveau pérophérique apparaît. Utiliser l'options d'installation automatique. Cliquer sur "Suivant".

Le message de conformité avec Windows apparait.
Cliqueur sur le bouton "Continuer" pour compléter
l'installation du scanner.

Lorsque le scanner est initialement connecté à un micro-ordinateur en Windows 98, 98SE, ou Professionnel 2000, l'assistant de recherche de nouveau périphérique apparait brievement. Aucune intervention n'est nécessaire. Avec Windows 2000, il est possible que le message "Signature numérique non trouvée..." apparaisse. Cliquer sur le bouton "Oui" pour poursuivre l'installation du scanner.

Déconnexion du scanner

Ne jamais déconnecter le scanner lorsque la lampe tímoin clignote.

Quitter l'utilitaire de numérisation DiIMAGE Scan Utility. Vérifier que la lampe tepoin du scanner ne clignote pas. Mettre le scanner hors tension et débrancher le cable.

Lampe témoin

Chargement des passes-vues

Chargement du film

Pour obtenir la(Meilleure qualite de numérisation possible, le film et le passe-vues charges dans le scanner doit être le plus propre possible, c'est-à-dire exempots de poussières et de taches. Toujours manipuler les films dans une ambiance propre et non poussièreuse. Tenir le film par les bords afin d'éviter de laisser des emprentes sur l'image. Éventuellement, utiliser des gants non pelucheurs. Une soufflette d'air sec ou un pinceau soufflant peuvent être utilisés pour dépoussierer le film avant de le charger dans le passe-vues. Un film taché ou gras peut être nettoyé avec un liquide de nettoyage spécial.

De quel côte se trouve l'émulsion ?

Pour numériser le film en le plaçant dans le passée-vues, la face où est couchée l'émulsion argentique doit se couver vers le bas (dessous). Lorsque l'on regarde l'image du film et si celle-ci est dans le bon sens de lecture (bien orientée par rapport aux côtes gauche et droite de l'image), l'émulsion se trouve sur la face inférieure du film. S'il n'est pas possible de déterminer le sens de lecture de l'image, le côté de l'émulsion peut être repéré grâce aux nombres de vues. L'émulsion est sur la face inférieure lorsque ces nombres peuvent être lus dans le bon sens.

Chargement d'une bande de film négatif 24 x 36

Le passe-vues 24x36 peut receivevoir une bande de film complenant jusqu'à 6 vues. Pour-retirer le couvercle du passe-vues, soulever le taquet et ouvrir le couvercle (1).

L'émulsion étant orientée vers le dessous, placer la bande de film sur la base du passé-vues. Aligner les vues avec les fenêtres rectangulaires.

Rabattre soigneusement le couvercle jusqu'à encliquetage. Prendre soin de ne pas déplacer le film pendant cette opération.

Chargement des diapositives montées sous caches

Jusqu'à 4 diapositives montées sous cache peuvent être chargées dans le passée-vues pour diapositives. Les caches de montage doivent avoir une épaissieur comprise entre 1 et 3,2 mm. Les caches avec verres ne peuvent pas être charges dans le passée-vues : le verre réfracte la lumière, ce qui provoque des erreurs de numérisation.

Pour ouvrir le passé-vues, soulever les deux taquets et ouvrir le couvercle.

Placer les diapositives dans le passe-vues, émulsion vers le bas. La diapositive doit être positionnée en longueur parallèlement à la longueur du passe-vues, sinon le haut et le bas de l'image risquent d'être coupés.

Abaisser soigneusement le couvercle jusqu'à ce que les deux taquets soient bien encliquettes.

Lorsque le passé-vues de diapositives montées est inséré dans le scanner, laforthière diapositive peut-être retiree et replacee par une nouvelle diapositive sans ressortir le passé-vues. Lors du changement de diapositive, veiller à ne pas modifier la position du passé-vues. Si la diapositive n'est pas accessible, appuyer sur la bouton d'éjection une fois pour déplacer le passé-vues et corriger son positionnement ; une deuxieme pression sur la bouton d'éjection ejecte le passé-vues. Une prévisualisation (prescan) est recommendée à chaque nouvelle insertion de diapositive. Voir page 29.

Chargement et éjection d'un passse-vues

Avant d'utiliser le scanner, installer le logiciel utilisé de numérisation DiIMAGE. Lancer l'un des pilotes de numérisation avant d'engager le passe-vues. Ne pas engager le passe-vues pendant le lancement de l'utilitaire ou pendant l'initialisation du scanner (pendant que la lampe témoin clignote).

Lorsque la lampe témoin reste allumée de manière fixe, insérer le passe-vues dans le scanner dans la direction indiquée par la flèche. Tener le passe-vues horizontal et le positionner vers le haut avec l'aide du témoin d'orientation.

Pousser doucement le passe-vues dans le scanner jusqu'à ce que le repère d'insertion soit aligné avec la porte. du scanner Le passe-vues est alors automatiquement entrainé dans le scanner et déclenché la numérisation d'un index. Dès lors, ne jamais pousser ou retenir le passe-vues manuellement.

Cliqueur sur le bouton d'éjection dans la fenêtre de l'utilitaire de numérisation ou appuyer sur la bouton d'éjection du scanner pour-retirer le passe-vues ; le scanner éjecte automatiquement le passage-vues en le ramenant dans sa position initiale. Lors de l'utilisation du passage-vues diapo, il peut être nécessaire d'appuyer 2 fois sur la bouton éjection. Si le scanner a été mis hors tension avant l'éjection du passage-vues, le remetre sous tension, le passage-vues sera éjecté automatiquement.

Lancement rapide du scanner

Le bouton de lancement rapide du scanner lance l'application DiIMAGE Scan Elite 5400 II. Lorsque vous appuyez sur le bouton, le lancement rapide DiIMAGE Scan Elite 5400 II est affché. Le bouton est désactivé lorsqu'une application de numérisation est déjà ouverte. Avec Mac OS X, le bouton de lancement rapide n'est actif qu'avac le nom d'utilisateur utilisé pour l'installation.

Clique simplement sur l'un des boutons pour démarrer l'application souhaitation. Il ne doit pas y avoir de passer-vues dans le scanner. Se référer aux chapitres suivants pour davantage d'informations sur l'utilisation de ces applications :

Utilitaire DS Elite 5400 II : page 26

Utilitaire Easy Scan: page 22

Utilitaire de numérisation par lots : page 66

Ajouter une application à celle du lancement rapide

Le lancement rapide peut être utilisé pour ouvrir directement un logiciel de retouched images avec lequel le scanner sera utilisé.

Pour définir l'application, cliquer sur le bouton de visualisation pour afficher la boîte de dialogue.

Dans la boîte de dialogue, repérer et cliquer sur l'application pour la surligner. Cliquer sur le bouton Ouvrir pour terminer la procédure.

Le nom de l'application est affichée dans le lancement rapide. Cliquer sur le bouton "Autres applications" pour ouvrir le logiciel spécifique.

Personnaliser le bouton de lancement rapide

Le bouton de lancement rapide peut etre utilise pour lancer une application directement. Selectionner simplement I'application depuis le menu deroulant, en bas de la fenetre du lancement rapide; chaque pression sur ce bouton commande I'ouverture du logiciel.

Notes

Le lancement rapide peut être ouvert à partir des options de programmes du menu Démarrer (Windows) ou en double-cliquant sur l'icone du dossier DS Elite 5400 II (Macintosh).

Utilisation d'Easy Scan

L'utilitaire DiIMAGE Scan Elite 5400 II Easy Scan est une application de numérisation simple et automatique. Il constitue un programme à part entière et ne peut pas être lancé à partir d'une autre application.

Lancement d'Easy Scan

Ne pas lancer l'utilitaire lorsqu'un passage-vues est engagé dans le scanner. La porte du scanner doit être complètement fermée.

Appuyer sur le bouton de lancement rapide pour l'ouverture du calculiel de lancement rapide. Cliquer sur le bouton de l'utilitaire Easy Scan pour ouvrir l'application.

Notes

Le lancement rapide peut être ouvert à partir des options de programmes du menu Démarrer (Windows) ou en double-cliquant sur l'iconde du dossier DS Elite 5400 II (Macintosh).

Utilisation d'Easy Scan

Lorsque l'utilitaire Easy Scan est lancé, l'assistant Easy Scan s'ouvre automatiquement. Il suffit simplement de suivre ses instructions pour numériser des images.

Un écran demandant un passe-vues, apparait. Charger et insérer le passe-vues selon les instructions décrites en pages 18 et 19.

Pour quitter l'utilitaire Easy Scan à n'importe quel moment, cliquer sur le bouton Quitter ; le passée-vues de film est ejecté automatiquement. La barre d'etat donne les instructions nécessaires ou徹it la fonction sur laquelle pointe la souris.

Cliqueur sur le bouton spécifique au type de film: les films diapositives sont des films positifs, les films pour tirages papier sont des négatifs. La cordure du bouton de type de film est surligné pour indiquer la sélection. Cliquer sur le bouton suivant pour commencer une numérisation d'index.

Boutons de types de films

Une fois l'index de numérisation effectué, des imagéttes de toutes les vues du passée-vues s'aff-chent. Cliquer sur l'imagette à numériser. sa cordure est surlignée pour indiquer la sélection. Une seule image peut être sélectionnée.

Selectionner le traitement d'image ou appliquer une rotation à l'image si nécessaire. Lorsqu'une fonction de traitement d'image est sélectionnée, elle est effective jusqu'à son annulation. Cliquer sur la case de selection de réglage de l'image pour acceder à l'écran de réglage d'image afin de contrôler la luminosité, le contraste et la saturation. Cliquer sur le bouton "Suivant" pour continuer.

Si l'option de réglage d'image a été cochée sur l'écran précédent, l'écran de réglage d'image sera affchéé. Les fonctions automatiques de traitement de l'image de l'écran précédent seront alors affichées.

Clique sur les curseurs et les faire coulisser pour régler la luminosité, le contraste et la saturation de l'image; les modifications apparaissent sur la photo affichée. Toutes les modifications effectuées restent effectives jusqu'à la réinitialisation ou jusqu'à ce que l'utilitaire soit fermé. Ces réglages ne sont pas annulés si vous revenez à l'écran précédent et si vous décochez la case de réglage d'image.

Après avoir effectué les réglages d'image,clinquer sur le bouton "Suivant".

Clique sur les onglets de gauche de la boite de dialogue pour définir l'impression ou la sauvegarde de l'image numérique sous forme de fichier. Cliquer sur le bouton qui déscrit la sortie de l'image numérique. Un seul besoin est possible.

Clique sur le bouton de numérisation pour continuer ; l'écran "Enregisterz sous" s'ouvre. Si I'image doit etre utilisée pour plusieurs applications, renouveler la procedure Easy Scan pour chaque type d'utilisation de I'image.

Dans l'écran "Enregistrer sous", préciser le nom du fichier, son format et la destination des données images. Voir page 33 pour davantage d'informations sur les formats. Lors de l'enregistrement de fichiers JPEG, le taux de compression peut-être spécifique.

Pour numériser toutes les images du passées, cliquer sur la boîte de dialogue “numérique-tresles images”. Tout traitement d'image sélectionné est appliqué à toutes les vues.

Cliqueur le bouton de sauvegarde pour lancer la numérisation finale.

Boîte de dialogue "numérique toutes les images"

Lors de l'utilisation d'un périphérique d'enregistrement USB sur le même bus que le scanner, sauvegarder les données sur le disque dur du micro-ordinateur avant de les transférer sur le périphérique d'enregistrement. Sauvegarder directement les données numériées sur le périphérique risque d'endommager le fichier-images.

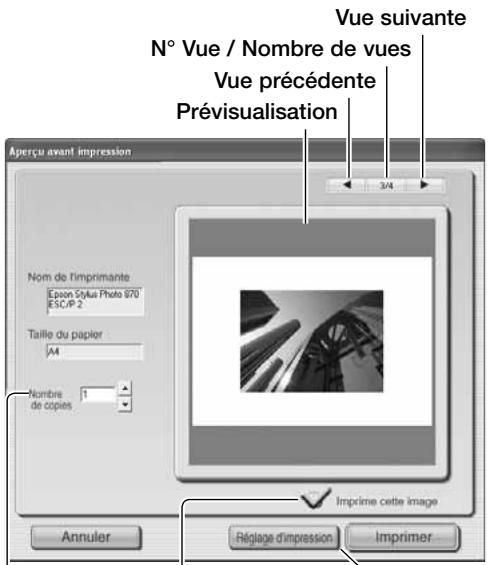

Si I'image a ete numeriseep pour etre imprimee, la boite de dialogue de previsualisation d'impression s'ouvre pour permettre l'impression. Le nombre de tirages peut etre indiquedans le champ "copies". Decocher la case "Imprimer cette image" pour exclure une image du processus d'impression.

Pour modifier les réglages de l'imprimante, cliquer sur le bouton de réglage d'imprimante. Tous les changements effectués sont affichés dans la fenêtre de prévisualisation.

Si la taille d'impression régée avec l'utilitaire de numérisation Easy Scan n'est pas compatible avec l'imprimante, le format de page est automatiquement réinitialisé et sur ligné en rouge. Avec Mac OS 9.2.2, le nom de l'imprimante n'est pas affché et le nombre de tirages (copies) ne peut pas être sélectionné. Cliquer sur le bouton de réglage d'imprimante et indiquer l'imprimante et le nombre de tirages à partir de la boîte de dialogue du système d'exploitation.

Une fois la numérisation effectuée, l'image est prête à être utilisée. Cliquer sur le bouton approprié pour continuer ou fermer l'utilitaire. Le bouton "Quitter" ferme l'utilitaire Easy Scan et eject le passe-vues. Le bouton "Recharger le passe-vues" ejecte le passe-vues pour que le film puisse être changé. Le bouton "Continuer" permet de numériser d'autres images du passèvues. Éteindre le scanner et fermer la porte s'il n'est plus utilisé.

Notes

L'utilitaire Easy Scan utilise une profondeur de couleurs sur 8 bits par canal. Les données sont enregistrées au moyen d'un espace couleurs sRVB. La correspondance des couleurs n'est pas utilisé avec Digital ROC.

L'exposition automatique n'est pas utilisée avec les films positifs noir et blanc.

Pour les impressions d'un format B4 ou supérieur avec Mac OS 9, 256 Mo de RAM sont nécessaires, indépendamment de la mémoire nécessaire au système d'exploitation Mac OS et à ses applications.

Pour annuler une numérisation d'index, une prévisualisation ou une numérisation finale une fois celles-ci lancées avec un système d'exploitation Macintosh OS 9,clinquer et garder la souris sur le bouton d'annulation dans la bofte de dialogue de progression ou appuyer et maintainir enforcées les touches de clavier Commande et Point (.jusqu'à ce que le bouton d'annulation apparaisse en grisé.

Case "Imprimer cette image"
Champ nombre de copies

Pour acceder à la boite de dialogue de l'imprimante. L'écran peut être différent en fonction des systèmes d'exploitation et des imprimantes; consulter l'assistant: l'aide du système d'exploitation et le mode d'emploi de l'imprimante.

Numérisation de base

Lancement de l'utilitaire DiIMAGE Scan

Ne pas lancer l'utilitaire avec un passage-vues chargé dans le scanner.

Appuyer sur la bouton de lancement rapide du scanner pour l'ouverture du logiciel de numérisation. Cliquer sur le bouton de l'utilitaire DiIMAGE Scan pour ouvrir l'application. L'utilitaire peut également être chargé à partir d'une application de traitement d'image. Voir la section concernant l'installation de Windows et Macintosh.

Notes

L'utilitaire peut être ouvert à partir de l'option programmes du menu de démarriage (Windows) ou en double-cliquant sur l'icone du dossier DS Elite 5400 II (Macintosh).

Principes de la numérisation

Nous vous recommendons de dire entierement cette section avant de passer aux suivantes. Avant toute numérisation, le passée-vues doit être charge et inséré dans le scanner pour déclencher automatiquement la numérisation d'index. Trois types de numérisation peuvent être effectués, seuls ou en association, selon la charge et le niveau de traitement nécessaire :

Num.d'index	Pour afficher les imagettes de chacune des vues du passé-vues.
Prévisua-lisation (Prescan)	Pour afficher la prévisualisation d'une vue particulière. Elle permet demettre au point, de recadrer ou de corriger l'image à l'aide des outils detraitement d'image du scanner.
Numérisation (Scan)	Pour enregister et exporter une vue. La numérisation compte lesinformations de taille, de résolution et de format de fichier.

Fenêtre principale et palette de l'index

1. Lieste de types de film 10.Outil d'agrandissement (loupe) (p. 30)
2. Bouton de numérisation de l'index (p. 28) 11.Outil main (p. 30)
3. Bouton de prévisualisation (p. 29) 12.Bouton de fermetre (p. 33)
4. Bouton de numérisation (p. 32) 13.Boutons Rotation et Retournement (p. 30)
5. Bouton de recadrage automatique (p. 31) 14. Fenetre de réglage de numérisation (p. 32, 46)
6. Bouton recadrage en prévisualisation (p. 31) 15.Imagette d'index
7. Bouton d'éjection 16.Numéro de vue
8. Aide 17. Bouton d'inversion de l'ordre des vues (p. 29)
9. Affichage de la prévisualisation 18. Bouton plein cadre (p. 29)

Il est possible de redimensionner les fenêtres en cliquant et en faisant glisser les bords.

Réglage du type de film

Avant de lancer une numérisation, définir le type de film. Celui-ci peut être en couleurs ou en noir et blanc, de type diapositive ou en négatif. Les films destinés à obtenir des tirages sont des négatifs. Les diapositives sont des films positifs. Le type de film est sélectionné à partir de la liste située dans la fenêtre principale.

Numérisation d'un index

L'insertion d'un passe-vues dans le scanner déclenché automatiquement une numérisation d'index ; cette fonction peut être désactivée dans la boîte de dialogue des préférences (p. 40). Toutes les vues du passe-vues sont numériées. Le numéro de vue de l'index correspond au numéro de vue du passe-vues.

Appuyer sur le bouton numérisation de l'index pour relancer une autre numérisation d'index et remettre à jour l'affichage. Les images peuvent être prévisualisées ou numériées sans numérisation d'index préalable.

Cliquer sur le bouton de fermeture pour fermer la palette de l'index. En cliquant sur le bouton de numérisation de l'index, il s'ouvre à nouveau.

Notes

Les imagettes de l'index restent affichées jusqu'à la numérisation suivante. Pour réinitialiser l'index affchéé et modifier les imagettes en cours, appuyer sur ctrl + maj. + r (Windows) ou commande + maj. + r (Macintosh).

Selection d'imagettes de l'index

L'affichage des imagettes autorise la selection d'imagettes simples ou multiples pour prévisUALISATION ou numérisation. Il est également possible de les soumettre à des rotations via les fonctions du logiciel.

Cliquer sur l'imagette sélectionnée. Celle-ci est entourée d'un cadre foncé.

Bouton de fermeture

Pour sélectionner plusieurs imagettes, appuyer sur la touche "ctrl" (Windows) ou "commande" (Macintosh) et la maintainir, puis cliquer sur chaque imagette à numériser. Les imagettes sélectionnées sont entourées d'un cadre foncé. Pour désélectionner une imagette, cliquer une seconde fois sur elle en maintainant la touche "ctrl" (Windows) ou "commande" (Macintosh). Pour sélectionner des imagettes consécutives, appuyer simultanément sur la touche "maj." et maintenir, puis cliquer sur la première et la dernière imagette de la série. Appuyer sur la touche "ctrl" (Windows) ou "commande" (Macintosh) et simultanément sur la touche A pour sélectionner toutes les vues.

Ordre inversé

Certains apparèils photo prébobinant le film au chargement et de ce fait, la dernière vue réalisée se retrouve au début du film. Lors de la numérisation de bandes de film, l'ordre de l'in–dex peut être inversé pour modifier la chronologie enclinquant simplement sur le bouton d'inversion de l'ordre des vues. En recliquant sur le bouton d'inversion de l'ordre des vues, l'ordre suit celui du passé-vues.

Prévisualisation

Une prévisualisation est très utile pour faire un examen préalable de l'image avant la numérique finale et pour appliquer un traitement d'image. Lorsqu'une image est affichée dans l'onglet de prévisualisation après une numérique d'index, l'autofocus n'est pas utilisé ; le bouton de prévisualisation est jaune.

Selectionner les vues à prévisualiser dans la palette index. Cliquer sur le bouton de prévisualisation dans la fenêtre principale pour lancer la prévisualisation. Un double-clic sur la vues de l'in-index lance également la prévisualisation, même s'il n'y pas d'imagette affichée.

Bouton plein cadre

Normalement, les imagettes et les vues prévisuaisées sont affichées selon leurs dimensions et leur résolution. Si les imagettes ou les prévisuaisations sont trop grandes ou trop petites pour la zone d'affichage,clinquer sur le bouton plein cadre pour les redimensionner automatiquement au format de la fenetre. Clicquer de nouveau pour les ramener à leur taille initiale. Les outils d'agrandissement et de main ne peuvent pas etre utilisés avec la fonction plein cadre.

Retournement et rotation

Les boutons retournement et rotation de la barre d'outils permettent de modifier l'orientation des imagettes avant prévisualisation ou numérisation.

Rotation- Le bouton droit permet une rotation des imagettes à 90^ en sens horsaire, et le bouton gauche, une rotation à 90^ en sens anti-horaire à chaque clic.

Image originale

Retournement: le returnement permet la création d'une image miroir.

Outil main

L'outil main permet de faire défilier une image plus grande que le cadre d'affichage. Cliquer sur le bouton d'outil main, puis cliquer et faire glisser l'image. Cet outil ne peut pas être utilisé lorsque la fonction plein cadre est active (p. 29).

Outil d'agrandissement (loupe)

L'image affichée peut être réduite ou agrandie. Cliquer sur le bouton d'agrandissement de la barre d'outils, puis cliquer sur l'image à agrandir. Pour réduire l'image, appuyer sur la touche "ctrl" (Windows) ou "option" (Macintosh) et la maintainir, puis cliquer sur l'image. Lorsque les limites d'agrandissement ou de réduction sont atteintes, les icônes + et - disparaisent. Cet outil ne peut pas être utilisé lorsque la fonction plein cadre est active (p. 29).

Agrandir

Recadrage automatique

Le recadrage permet de recomposer l'image en éliminant l'espace blanc qui entoure le sujet principal. Un clc sur le bouton de recadrage auto obéit à un cycle de trois positions : recadrage sur la cordure extérieure (A), recadrage sur la cordure interieure (B) et recadrage d'origine (C). La zone de cadrage est matérialisée par une ligne pointillée.

Le recadrage peut également être effectué manuellement (p. 46). Lors de l'utilisation d'outils de correction d'image, seule la zone recadrée est affichée.

Bouton de prévisualisation du recadrage

Pour voir l'effet du recadrage, cliquer sur le bouton de visualisation du recadrage. Le scanner effectue la prévisualisation et indique la zone recadrée dans l'affichage.

Notes

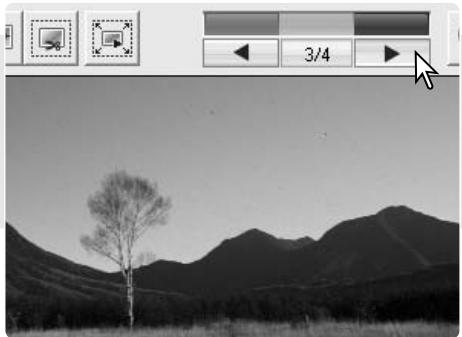

Les boutons en forme de flèche commandent l'affichage de l'image précédente ou suivant du passé-vues. Le nombre affché entre les deux boutons indique la vue en cours d'afficha-ge et le nombre de vues total du passé-vues.

Numérisation définitive

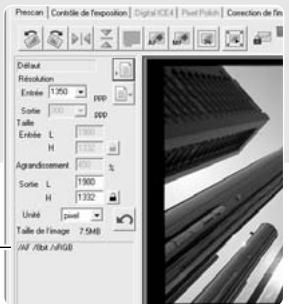

Avant d'effectuer la numérisation définitive, les paramètres d'entrée et de sortie doivent être indiqués. Bien qu'il soit possible d'entrez directement ces réglages de numérisation, l'utilitaire DiIMAGE Scan propose également une méthode facile : les scripts. Les scripts sont des réglages pré-établis en fonction de l'usage prévu de l'image. L'utilitaire DiIMAGE Scan contient plus de 60 scripts. Pour creer des scripts personnels ou appliquer des réglages manuels, voir page 46. Pour la liste des paramètres de script, voir page 74.

Le poids du fjichier-image est basé sur le nombre total de pixels de l'image et peut être différent du poids des données sauvégardées selon le format de fjichierChoisi.

Clique sur le bouton de rappel de script. La boîte de sélection de script apparait.

Selectionner une catégorie dans la liste déroulante.

Clique sur un nom de script pour le selectionner. Les noms de scripts peuvent etre tries par ordre chronologique ou alphabetique en cochant les boutons "nom" ou "date" situés en bas de la boite de dialogue.

Les paramètres de numérisation du script sélectionné sont affichés sur le coté droit de la fenêtre. Cliquer sur le bouton OK pour appli-quer les réglages du script.

Lorsque le fichier script est rappelé, la zone de cadrage apparaît automatiquement sur l'image. Le cadrage est proportionnel au type de sortie indiqué. Le cadrage peut être modifié en cliquant et en faisant glisser la zone de recadrage, mais dans les mêmes proportions ; les données d'entrée et de sortie sont également automatiquement adaptées pour correspond à la modification du cadre.

Cliqueur sur le bouton de numérisation pour lancer la numérisation définitive. Si l'utilitaire DiIMAGE Scan a été ouvert dans une application de traitement d'image, l'image numérique sera affichée dans cette application, sinon, la boîte d'enregistrement apparait.

Dans la boîte d'enregistrement, entrer un nom de fichier puis Sélectionner le dossier de destination et le format de fichier. Si plusieurs images ont été numériées, un numéro de série est automatiquement ajouté au fichier. Entrer le premier numéro de la série dans la case texte de numéro. Lors de l'enregistrement de fichiers JPEG, le taux de compression doit être choisi. Cliquer sur "Enregistrer" pour effectuer la numérisation définitive.

Bouton de numérisation
Vue recadrée

JPEG	Format de fichier pouvant être compressé pour en réduire le volume. Le taux de compression est sélectionné au moment de l'enregistrement. Plus le taux de compression est élevé, plus le fichier est compact mais plus la qualité d'image est dégradée.
TIFF	Format bitmap haute résolution pouvant être ouvert sur tout ordinateur. La profondeur de couleur de ce format peut être sélectionnée dans les préférences (p. 40).
BMP	Le format de fichier bitmap est utilisé par Windows. Ce format de fichier peut être ouvert dans le logiciel Paint livré d'origine avec Windows.
PICT	Ce format de fichier est utilisé par Macintosh. Il peut être ouvert par l'application Simple Text livrée d'origine avec le système d'exploitation Macintosh. Le fichier ne peut pas avoir une largeur supérieure à 4096 pixels.

Quitter l'utilitaire de numérisation DiAGE Scan

Pour referrer l'utilitaire de numérisation, cliquer simplement sur le bouton de fermeture en haut à droite de la fenêtre principale.

Traitement d'image de base

Fenêtre principale et onglet de correction d'image

Cette section concerne les outils basiques de correction d'image. Les outils de correction d'image avances sont détaillés de la page 51 à 64. Une prévisualisation ou une image d'index selectionnée peut être affichée dans la fenêtre de correction par simple click sur l'onglet. Si la prévisualisation n'a pas été effectué, en lancer une.

1. Bouton Digital ICE (p. 35)
2. Onglet de lissage de pixels (p. 36)
3. Bouton Lissage de pixel (Pixel Polish) (p. 36)
4. Onglet de correction d'image
5. Aide

6. Bouton de luminosité, contraste et bal- ance couleur (p. 38)

7. Bouton de variation (p. 37)

8. Bouton annuler (p. 39)
9. Bouton rétablir (p. 39)
10. Bouton de réinitialisation (p. 39)
11. Affichage RVB
12. Bouton de comparaison d'affichage (p. 36)
13. Bouton plein cadre (p. 29)

Cette fenêtre peut être redimensionnée en cliquant et en faisant glisser le coin supérieur droit. Si la fonction plein cadre est active, l'image affichée s'ajustera automatiquement. Toute modification d'image effectuee avec les outils de I'onglet de correction d'image entraine le passage au rouge de I'onglet (Windows) ou I'affichage d'un astérisque sur cette table (Macintosh).

Notes

L'affichage RVB indique les valeurs de couleur pour tout point de l'image situé sous le pointeur. Le premier nombre est la valeur originale, le second est la valeur en cours. Appuyer sur la touche "maj." (Windows) ou "commande" (Macintosh) pour afficher les valeurs CMJ.

Digital ICE: Suppression des poussières

Le traitement Digital ICE réduit les défauts qui affectent la surface du film : poussières, rayures, empreintes digitales, partie bombée etc. Digital ICE augmente la durée de numérisation. Ce traitement ne peut pas être appliqué aux films Kodak, Kodachrome ou aux films noir et blanc.

Cliqueur sur le bouton Digital ICE pour activer le traitement. Appuyer sur le bouton de prévisua-lisation pour voir le résultat du traitement.

Le traitement Digital ICE est appliqué à chaque prévisualisation et numérisation définitive. Pour désactiver Digital ICE, cliquer à nouveau sur le bouton Digital-ICE. À chaque nouvelle pression sur ce bouton, le bouton de prévisualisation passée au jaune pour indiquer qu'une prévisualisation doit être effectuee.

Notes

Les films noir et blanc de type chromogénique concus pour être développés par procédé C-41 ou équivalent (Kodak T-400CN ou Ilford XP2 Super), peuvent être traités par les fonctions Digital ICE, ROC, GEM, et SHO. Ces films doivent être numériés avec le réglage de type de film configuré sur négatif couleur (p. 28). Régler le niveau de saturation dans la palette des teintes saturation et luminosité sur la valeur 100 pour supprimer les couleurs (P. 63). Les données numériées peuvent être converties en niveaux de gris dans une application de traitement d'image afin de réduire le poids de fischier et de supprimer des canaux de couleur. Les résultats ne peuvent pas être garantis avec d'autres types de films noir et blanc.

Lissage de pixels (Pixel Polish)

La fonction Pixel Polish (lissage de pixels) effectue des corrections d'image automatiques ou personnalisées. Voir page 11 pour la mémoire requise. La fonction Pixel Polish ne peut pas être utilisée avec les films noir et blanc et les couleurs sur 16 bits ou 16 bits linéaire (p. 40). La durée de numérisation augmente. L'effect du Pixel Polish (lissage de pixels) est basé sur la zone de l'image prévisualisée. Si l'image est recadrée après l'application du Pixel Polish (lissage de pixels), cliquer sur le bouton de Prévisualisation du recadrage (p. 31) pour visualiser les résultats.

Cliquer sur le bouton "Pixel Polish" dans la fenêtre principale pour modifier automatiquement les images du passée-vues; les corrections precedentes sont annulées.

Le Pixel Polish est effectif jusqu'à ce qu'il soit annulé ; pour cela, cliquer à nouveau sur le bouton "Pixel Polish". Pour appliquer à nouveau les modifications de l'image effectuees avant l'utilisation de la fonction "Pixel Polish", ouvrir l'imagé à partir de l'onglet.

Bouton Pixel Polish

Pour effectuer les modifications personalisées, cliquer sur l'onglet Pixel Polish (lissage de pixels) et sur le bouton de personnalisation. Cliquer sur les descriptions dans les listes qui correspondent le mieux à l'image. Pour annuler la sélection d'une description, cliquer à nouveau dessus (Windows) ou appuyer sur la touche Commande et cliquer dessus (Macintosh). Les réglages personalisés sont appliqués aux images individuelles.

Affichage comparatif avant/après correction d'image

Un clic sur le bouton de comparaison dans l'onglet de correction d'image affiche l'image divisée en deux parties. L'image originale à gauche, l'image corrigée à droite. Pour n'afficher que l'image corrigée, cliquer à nouveau sur le bouton.

Image originale
Image corrigée

Palette de correction par variation

La palette de variation permet de corriger l'image en la comparant à d'autres images représentant de légères corrections et qui entourent l'image originale. Cette méthode permet de corriger facilement les images lorsque l'on n'a pas d'expérience en matière de retouches d'image.

Cliquer sur le bouton de variation dans l'onglet de correction d'image pour afficher la palette.

Selectionner le paramètre de qualité d'image à modifier dans la liste de variation. Chaque palette de variation montre l'image de prévisua-lisation originale au centre, entourée d'exemples d-images corrigées. Le nombre d'exemples varie en fonction de la qualité sélectionnée.

Cliquer sur la(Meilleureimage parmi celles proposées.L'imagé sélectionné remplace l'imagé originale au centre entourée par un jeu de six nouvelles imagettes corrigées d'un pas supplémentaire.Cette procédure peut être répétée jusqu'à obtention de la correction souhaitée. Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Les différences entre les images-exemples peuvent etre modifiees en faisant glisser le curseur du pas de variation ou en entrant une valeur dans la case de texte correspondante.

Le cochage de la case de limite d'affichage permet de visualiser avec la couleur complémentaire si une des valeurs de l'image excède 0 (limite du noir) ou 255 (limite du blanc). Si, par exemple, une partie du canal du bleu excède ces valeurs, la limite est affichée avec la couleur complémentaire jaune.

Cliqueur sur le bouton de fermeture pour referrer la palette de variation et appliquer les corrections d'image.

Bouton de fermeture

Palette de luminosité, contraste et balance couleurs

Clique sur le bouton de luminosité, contraste et balance couleurs dans l'onglet de correction d'image pour afficher lapalette.

Faire couilisser les curseurs de luminosité, contraste et balance couleurs ou entrer les valeurs dans les boîtes de texte correspondantes pour appliquer les corrections. Faire glisser les curseurs vers la droite ou entrer une valeur positive dans les boîtes de texte, intensifie la luminosité, le contraste et la couleur.

Les modifications sont reflètées sur l'image affichée ou sur le graphique en haut de la palette. L'axe horizontal indique les valeurs de l'image originale et l'axe vertical les nouvelles valeurs.

Un click sur le bouton de réglage automatique corrige la luminosité et le contraste sans affecter la balance couleurs. Cliquer sur le bouton de réinitialisation pour annuler toutes les modifications. Cliquer sur le bouton fermeture pour fermer la palette et appliquer toutes les modifications.

L'image est trop claire? Ajuster la luminosité et le contraste peut s'avérer plus difficile que prévu. L'image de droite pourrait trop lumineuse, particulièrement les montagnes du fond.

En réduisant uniquement la luminosité, les couleurs deviennent sales, la neige comme le ciel sont gris, sans contrastes marqués.

En ajoutant du contraste à l'image, la neige retrouve sa luminosité et les arbres vert nombre sont accentués. Un contraste accentué donne également un surcroit de netteté à l'image et révèle des détails invisiblesAAParavant.

Bouton de fermeture

Introduction à la couleur

En photographie, les couleurs primaires sont le bleu, le rouge et le vert. Les couleurs secondaires, cyan, magenta, et jaune sont obtenues en combinant les couleurs primaires: cyan = bleu + vert, magenta = bleu + rouge, et jaune = rouge + vert. Les couleurs primaires et secondaires sont regroupées par paires complémentaires: rouge et cyan, vert et magenta, bleu et jaune.

Il est important de connaître les couleurs complémentaires pour comprendre la balance des couleurs. Si l'image possède une couleur spécifique, l'ajout de la couleur complémentaire ou la

réduction de cette couleur rendra à cette image une couleur naturelle. Par exemple, si l'image est trop rouge, réduire la quantité de rouge; si elle est trop jaune, augmenter la quantité de bleu.

Ajouter ou retirer des quantités égales de rouge, de vert et de bleu sera sans effet sur la balance couleurs. Toutefois, cela peut avoir un effet global sur la luminosité et le contraste.

Habituèlement, seuls deux canaux de couleur sont nécessaires pour modifier la balance des couleurs d'une image.

Maitriser la balance des couleurs s'acquiert par expérience. Alors que l'oeil humain est extrément sensible aux variations infimes, c'est un outil très pauvre pour effectuer des mesures exactes de couleur. Au début, il peut etre tres dificile de distinguuer une differenc entre le bleu et le cyan, le rouge et le magenta. Toutefois, regler le mauvais canal couleur n'a jamais amélioré une image. Retirer du bleu à une image trop cyan la rend verdâtre.

Fonctions Annuler/Rétabir les corrections d'image

Les boutons annuler, rétablit et réinitialisation ne concernnent que les outils utilisés pour les corrections d'image et n'ontaucinimpact surles fonctions de correctionlogiciel.

Numérisation avancée

Cette section concerne les outils avancés de numérisation de l'utilitaire DiIMAGE Scan. Nous vous recommendons de dire, au préalable, les pages 26 à 33.

Réglage des préférences du scanner

Clique sur le bouton des préférences pour ouvrir la boite de dialogue correspondante. Sélectionner les préférences souhaitées afin de personneliser son fonctionnement.

Contrôle de l'exposition pour négatifs : le système ajusté l'exposition automatique de numérisation pour compenser la densité du négatif. Le réglage manuel utilise une mesure sans tenir compte de la densité du film. Le réglage manuel sera choisi pour les séries d/images réalisées en mode bracketing. Lors de l'utilisation de la fonction de mémorisation d'exposition ou d'exposition pour une zone ponctuelle (p. 45), la fonction auto doit être sélectionnée.

Exposition automatique pour diapositives: cette option valde la fonction d'exposition automatique lors de la numérisation de diaposités. La gamme de densité des diapositives étant reliquement uniforme, le réglage de l'exposition pour chaque diapositive n'est pas nécessaire. Cependant, pour la numérisation d'une diapositive sur ou sous-exposée, le système d'exposition automatique permet de compenser cette densité inhabituelle. Lors de l'utilisation de la fonction de mémorisation d'exposition ou d'exposition pour une zone ponctuelle (p. 45), la case de l'option d'exposition automatique des diapositives doit être cochée.

Molette de mise au point manuelle : pour utiliser la molette de mise au point manuelle située à l'avant du scanner. La configuration de la molette de mise au point manuelle dans l'onglet de prévisualisation change lorsqu'elle est active. Pour davantage d'informations sur la mise au point manuelle, voir page 44. L'autofocus et l'AF ponctuel ne peuvent pas'être sélectionnés et utilisés simultanément.

Mise au point autofocus : Cette option active la fonction d'autofocus pendant la prévisualisation et la numérisation définitive. Lors de l'utilisation des fonctions Digital ICE, ROC et GEM, l'utilisation de la mise au point autofocus est recommendée. Ceci augmente la durée de numéri-sation.

Prévisualisation après AF ponctuel : le scanner effectue automatiquement une prévisualisation après avoir spécifique la zone de mise au point par l'AF ponctuel. Voir page 44 pour davantage d'informations.

Prévisualisation d'index au moment du chargement : Le scanner effectue automatiquement un prévisualisation d'index à chaque fois qu'un passée-vue est inséré dans le scanner.

Fermeture de l'utilitaire après numérisation : cette option commande la fermeture de l'utilitaire DiIMAGE Scan après la numérisation définitive lorsque celle-ci s'effectue depuis une application de traitement d'image. Cette fonction est utile pour des numérisations d'originaux individuels qui doivent être ensuite retouchés dans une autre application. Décocher la case de l'option pour numériser des images en série.

Profondeur d'analyse couleur : cette option définit la profondeur d'analyse couleur de l'image à numériser entre 8 bits, 16 bits et 16 bits linéaires pour chaque canal RVB. Étant donné que le réglage 16 bits linéaires s'effectue sans correction de gamma, la numérisation d'un négatif se traduit par une image négative. Les images 16 bits et 16 bits linéaires peuvent être enregistrées uniquement en format TIFF. Certaines applications de traitement d'image ne reconnaissent pas les fichiers images 16 bits tels que Adobe Photoshop Elements 2.0.

Numérisation avec multi-échantillonnage : cette fonction réduit le bruit aléatoire de l'image par analyse des données de chaque échantillonnage ; 2, 4, 8, et 16 échantillonnages peuvent être effectuels. Plus il y a d'échantillonnages, moins il y a de bruit aléatoire, mais plus le temps de numérisation est long.

Format de prévisualisation : pour modifier le format d'une prévisualisation.

Correspondance des couleurs : pour déterminer l'espace couleurs de sortie et le profil d'écran ICC. Pour plus de détails, voir la section correspondance des couleurs page 65.

Bouton OK: permet d'appliquer les réglages des préférences et de reférer la fenêtre.

Bouton d'annulation : pour annuler tout réglage en cours et fermer la fenêtre.

Bouton d'aide : pour ouvrir la fenetre d'aide en ligne.

Notes

Lorsque l'option d'autofocus, lors de la numérisation est sélectionnée, dans la fenêtre des préférences, le système AF effectue la mise au point au centre de l'image. Ceci se traduit normalement par une excellente nettoyé de numérisation avec un film bien à plat. Cependant, si le film est courbé, le scanner peut être mis en mise au point avec l'autofocus ponctuel ou en mise au point manuelle. (p. 44).

Les préférences actives utilisées pour la numérisation sont indiquées dans l'onglet de prévisualisation. L'affichage des préférences apparait sous les réglages de numérisation. L'utilisation de la mise au point automatique, la mise au point manuelle, l'exposition automa

tique, la profondeur de couleurs, la numérisation avec multiéchantillonnage et la correspondance des couleurs est recommandée. La correspondance des couleurs est indiquée par l'espace couleurs ou le profil d'écran.

Affichage des préférences

Onglet de contrôle d'exposition

La table de contrôle d'exposition permet de personnelier le réglage de mise au point du scanner en fonction de films et déclairage particuliers, ou pour une mise au point personnelle basee sur une combinaison film, objectif et obturateur. Elle permet également de compenser l'exposition des films mal exposés.

Cliqueer simplement sur l'onglet de contrôle d'exposition pour afficher l'image sélectionnée. Si le bouton de prévisualisation est jaune, effectuer une prévisualisation. Si aucune modification n'est effectuée pour l'exposition, l'onglet de correction d'imag devient rouge (Windows) ou un astérisque est affché sur l'onglet (Macintosh).

Le curseur principal et la case texte permettant de contrôle l'ensemble de la mise au point. Les curseurs R, V et B et les cases de texte correspondantes peuvent être utilisés pour compenser les changements de couleurs.

Faire glisser les curseurs ou entrer les valeurs entre ± 2 par increment de 0,1 dans les cases de texte. Pour visualiser la correction sur l'image de prévisualisation et les historogrammes, cliquer sur le bouton Appliquer ; le bouton devient rouge après chaque modification indiquant que I'ajustement n'est pas appliquea a I'image de prévisualisation. Repeter jusqu'à I'obtention du résultat souhaite. Pour annuler tous les reglages, cliquer sur le bouton de réinitialisation et cliquer sur le bouton Appliquer pour réinitialiser l'image prévisualisée.

En exposition automatique, les réglages tiennent compte de la mise au point déterminée par l'autofocus. Pour calibrer le scanner pour une mise au point standard, désactiver les fonctions d'exposition automatique dans les préférences (p. 40); positionner le contrôle de mise au point sur manuel pour les négatifs ou découvert la case exposition automatique pour les diapositives. Ces opérations sont recommandées lorsque vous effectuez des réglages pour des films spéciaux.

L'onglet de contrôle d'exposition ne peut pas etre utilisé avec les fonctions Digital ROC ou SHO.

Enregistrement des réglages d'exposition

Cliqueur le bouton "Enregistrer" pour ouvrir la fenetre correspondante.

Entrer un nom de fichier, puis cliquer sur OK.

Rappel des réglages d'exposition

Clique sur le bouton de rappel pour ouvrir la fenêtre correspondante.

Clique sur le nom du fichier souhaïte quionne en surbrillance. Cliquer sur OK pour appliquer les réglages à l'image affichée dans la table. Confirmer les réglages dans les préférences (p. 40).

Notes

Pour effacer un fichier de réglages, ouvrir la fenêtre de chargement et cliquer sur le nom de fichier pour le surliner. Utiliser la touche Suppr du clavier pour l'effacer.

Enregistrement des imagettes d'index

Les imagéttes affichées peuvent être enregistrées dans un seul fisier image. Il n'est pas nécessaire que le passage-vues soit engagé dans le scanner pour enregistrer les images mais toutes les vues du film, y compris les vues vierges, doivent avoir été numériées.

Cliquer sur le bouton d'enregistrement d'index dans la palette Index. La boîte de dialogue apparait.

Entrer un nom de fichier, Sélectionner la destination du fichier et son format. Cliquer sur le bouton d'enregistrement pour créé le fichier.

AF (Autofocus) ponctuel

Pour obtenir les meilleurs résultats avec l'AF ponctuel, sélectionner une zone de l'image représentant du contraste ou du détail. L'AF ponctuel n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris. Clicer sur le bouton d'AF ponctuel. Clicer à nouveau sur le bouton pour annuler la fonction. Clicer sur la zone de l'image àmettre au point. Le scanner effectue la mise au point. Lorsque l'option d'autofocus lors de la numérisation est selectionnée dans la fenêtre des préférences, la numérisation commence après que le scanner a effectué la mise au point.

Mise au point manuelle

La mise au point du scanner peut s'effectuer manuellement avec l'aide de l'indicateur de mise au point. Pour obtenir les membresurs résultats avec l'AF ponctuel, sélectionner une zone de l'image représentant du contraste ou du détail. La mise au point manuelle n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris.

Cliquer sur le bouton de mise au point manuelle. Le bouton change d'aspect si la molette de mise au point manuelle a ete activee dans les prevalences (p. 40). Pour annuler la fonction, cliquer à nouveau sur le bouton.

Cliquer sur la zone de l'image àmettre au point. Le barregrappe apparait.

Agir sur le curseur ou tourner la molette de mise au point manuelle jusqu'à ce que les barres noires et blanches soient à leur extension maximale. La barre noire indique les modifications de mise au point. La barre blanche indique le meilleur niveau de mise au point possible. Ne pas toucher ni heurter le passées vues. Ne pas utiliser la molette de mise au point si elle n'a pas été activée dans la boîte des préférences (page 40).

Clique dans la case de prévisualisation si une nouvelle prévisualisation est nécessaire pour vérifier le point. Clique sur OK pour terminer. Lorsque le passé-vues est éjecté, la position de mise au point manuelle est réinitialisée.

Mémorisation d'exposition

La fonction de mémorisation d'exposition règle l'exposition du scanner en fonction d'une prévisualisation spécifique et l'applique à d'autres numérisations. Utiliser cette fonction pour pour numériser des séries d'images exposées pour les ombres ou les haute lumières ou pour des séries de vues en bracketing pour montré la différence d'exposition entre chaque vue. Avec des diapositives, l'option d'exposition automatique pour diapos doit être activée dans les Préférences. Avec des négatifs, l'option d'exposition automatique pour négatifs doit être activée dans les Préférences. (p. 40).

Prévisualiser l'image de référence. Cliquer sur le bouton de mémo d'expo pour mémoriser l'exposition. L'indicateur de mémorisation apparait au-dessus de l'image de référence. Prévisualiser les autres images du passée-vues pour voir le résultat. Pour annuler la mémorisation d'exposition, cliquer à nouveau sur le bouton. Les prévisualisations et les numérisations définitives sont effectuées avec l'exposition ménorisée jusqu'à ce que la mémorisation soit annulée, le scanner réinitialisé ou le type de film changé. L'onglet de contrôle d'exposition n'a peu effet sur la valeur d'exposition ménorisée.

Indicateur de mémorisation

Sélection de la zone d'exposition

La sélection de zone d'exposition permet d'utiliser une petite zone de l'image pour déterminer la mise au point de numérisation. Utiliser cette option pour des images sur ou sous-exposées ou lorsque le film compte a été mal exposé. Avec des diapositives, l'option d'exposition automatique pour diapos doit être activée dans les Préférences. Avec des négatifs, l'option d'exposition automatique pour négatifs doit être activée dans les Préférences (p. 40).

Cliquer sur le bouton de selection de zone d'exposition.

Appuyer sur la touche "majuscule" pour afficher le cadre de la zone d'exposition. Maintenir cette touche appuyée et, à l'aide de la souris, déplacer la zone sur la partie de l'image servant à déterminer l'exposition. Habituelle, le meilleur emplacement est le sujet ou tout au moins une zone qui représenté le mieux les demi-teintes de l'image.

Prévisualiser l'image pour voir le résultat.

La sélection de zone d'exposition est annulée en appuyant à nouveau sur le bouton. Faire une prévisualisation pour réinitialiser les changements apportés à l'image.

Pour agrandir ou réduire la zone d'exposition, appuyer sur la touche Maj puis cliquer et faire glisser le périmètre de la zone. Pour la déplacer, appuyer sur la touche Maj et cliquer à l'intérieur de la zone pour la déplacer. Cliquer à l'extérieur de la zone pour définir une nouvelle zone.

Recadrage manuel

Le recadrage est une méthode qui permet de recomposer l'image en éliminant l'espace inutile qui entoure le sujet principal.

Pour agrandir ou réduire la zone de recadrage, cliquer et faire glisser les bords du cadre.

Pour déplacer la zone, cliquer à l'intérieur du cadre et le faire glisser.

Clique à l'extérieur du cadre pour définir une nouvelle zone de recadrage.

Contrôle + e (Windows) ou commande + e (Macintosh) sélectionne l'intégrality de la zone de numérisation.

Cliquer sur le bouton de recadrage pour faire une prévisualisation de la zone recadrée. Pour voir l'intégrality de la zone de numération, cliquer sur le bouton de prévisualisation.

Saisie manuelle de réglages de numérisation

Les réglages de la numérisation définitive peuvent être saisis dans l'onglet de prévisualisation.

1. Nom de script (p. 32)
   2.liste de résolutions d'entree
2. List de résolutions de sortie
3. Case de dimensions d'entrée
4. Case d'agrandissement
5. Case de dimensions de sortie
6. Listedes unités
7. Affichage du poids de fichier
8. Bouton de rappel de script (p. 32)
9. Bouton d'enreg de script (p. 49)
   11.Bouton de verrouil de dimensions d'entrée
   12.Bouton de verrouil de dimensions de sortie
   13.Bouton de réinitialisation

Liste de résolution d'entrée : les valeurs peuvent etre seLECTIONnées dans la liste déroulante ou entrées directement dans la case. La gamme de résolutions d'entrée est comprise entre 337 et 5400 dpi.

Liste de résolutions de sortie : les valeurs comprises entre 36 et 2400 dpi peuvent être séLECTIONnées, ou une valeur entraîée directement dans la case. Les résolutions de sortie ne peuvent pas été entées lorsque l'unité “pixel” est sélectionnée à partir de la liste.

Case texte de taille d'entrée : la taille d'entrée est déterminée par la taille de la zone de cadrage ou par les valeurs entrées dans les cases largeur et hauteur. La zone de cadrage s'adapte en fonction des valeurs entrées. La case de taille d'entrée ne peut pas être utilisée lorsque l'unité "pixel" est sélectionnée dans la liste.

Bouton de verrouillage de dimensions d'entrée : ce bouton verrouille les valeurs d'entrée. La zone de cadrage peut être déplacée mais pas redimensionné. Un nouveau clic sur ce bouton commande le déverrouillage. Ce bouton ne peut pas être actionné lorsque l'unité "pixel" est sélectionnée dans la liste.

Case d'agrandissement : l'agrandissement de l'image peut être indiqué dans cette case. Cette valeur est égale à la résolution d'entrée divisée par la résolution de sortie, ou à la taille de sortie divisée par la taille d'entrée. La case d'agrandissement ne peut pas être utilisée lorsque l'unité "pixel" est SéLECTIONNée dans la liste

Lorsque les tailles d'entrée et de sortie sont déverrouillées, les résolutions d'entrée et de sortie varient en fonction de la valeur d'agrandissement indiquée. Lorsque la taille de sortie est verrouillée, la résolution d'entrée et la taille d'entrée varient en fonction de la valeur d'agrandissement indiquée. Lorsque la taille d'entrée est verrouillée, la résolution d'entrée et la taille de sortie varient en fonction de la valeur d'agrandissement indiquée.

Case de dimensions de sortie :

la taille de sortie est déterminée par la taille de la zone de cadrage ou les valeurs de largeur et de hauteur entrées directement dans les cases de résolution d'entrée. La zone d'entrée et la zone de cadrage s'adaptent en fonction des dimensions entrées.

Bouton de verrouillage de dimensions de sortie : verrouille les valeurs de taille de sortie.

List des unités : l'unité des tailles d'entrée et de sortie peut être modifiée : pixels, millimétres, centimétres, pouces, pica et points. Affichage de laaille de fichier

Affichage du poids de fisier : basé sur le nombre total de pixels de l'image et pouvant être différent du poids des données effectivement enregistrées selon le format de fisier sélectionné.

Bouton de réinitialisation : réinitialise tous les réglages en cours.

Exemple 1: les réglages des sorties scanner s'effectuent en pixels. Cet exemple correspond à une image de 640 × 480 pixels à afficher sur un écran.

Selectionner l'unité pixel dans la liste d'unités. Entrer la résolution en dpi de la taille de sortie : 640 en largeur et 480 en hauteur

Clique sur le bouton de verrouillage de sortie pour valider les valeurs. Les cases de dimensions de sortie sont désactivées.

Utiliser la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquer et faire glisser le cadre de l'image pour la redimensionner ; la résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquer et faire glisser l'image.

Les réglages de numérisation sont terminés et la numérisation définitive peut avoir lieu. Les réglages de numérisation demeurent valides jusqu'à la prochaine modification.

Exemple 2: réglage des sorties par format d'impression et résolution de sortie. Cet exemple produit une image de 148 mm X 100 mm à imprimer sur une imprimante à 300 dpi.

Selectionner millimètres dans la liste d'unités. Entrer les dimensions de sortie : 148 de largeur et 100 de hauteur. Cliquer sur le bouton de verrouillage de sortie pour valider les valeurs.

Entrer la résolution de sortie de l'imprimante dans la liste de résolutions de sortie : 300.

Utiliser la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquer sur le cadre de l'image pour la redimensionner. La résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquer et faire glisser l'image.

Les réglages de numérisation sont terminés et la numérisation définitive peut avoir lieu. Les réglages de numérisation demeurentinchangés jusqu'à la prochaine modification.

Notes

Lors d'une numérisation pour une application particulière, la résolution de l'image doit correspondre à la résolution du péripérique de sortie. Une imprimante 150 dpi ne tire pas avantage de fichiers d'une résolution supérieure. Un moniteur ne peut pas afficher une image dont les dimensions en pixels dépassent celles de son écran. Bien que les imprimantes poussent imprimer des images de toutes dimensions indépendamment de leur résolution, les moni-teurs, eux,ne peuvent pas ajouter ou enlever des pixels pour adapter l'image à leur écran.

Enregister des réglages de numérisation en tant que script

Les réglages de numérisation en cours peuvent être enregistrés. Cliquer sur le bouton d'enregistrement de script pour ouvrir la boîte d'enregistrement de script.

Dans la liste déroulante, sélectionner la catégorie où vous souhaitez enregistrer les réglages.

Entrer le nom du fichier script, puis cliquer sur "OK" pour enregistrer les réglages. Le nom du fichier script peutporter jusqu'à 27 caractères. Pour rappeler un script, voir page 32.

Suppression d'un script

Il est possible de supprimer un script. Une fois suprimé, il ne peut pas être récapuéré. Cliquer sur le bouton de rappel de script.

Selectionner le script à supprimer dans la liste de la fenêtre de selection. Utiliser la touche "supprimer" du clavier pour supprimer le script sélectionné.

Cliqueur le bouton "Annuler" pour refermer la fenetre.

Ne jamais supprimer un script directement depuis le dos-sier des scripts. Toujours appliquer la méthode ci-dessus.

Réglage principal

Les réglages du scanner en cours appliqués à la prévisualisation affichée peuvent être enregistrés et rappelés. Ceux-ci incluent les réglages effectuels dans la fenêtre principale, les onglets de prévisualisation et de traitement et la boîte des préférences.

Clique sur le bouton Réglage principal pour afficher le menu. Sélectionner l'options Enregistrer.

Entrer un nom pour les réglages et cliquer sur le bouton OK pour terminer l'opération. Un maximum de 10 Réglages principaux peut être enregistré.

Pour rappeler un Réglage principal et l'applique aux images sélectionnées, cliquer sur le bouton Réglage principal pour afficher le menu; le Réglage principal en cours est indiqué par une coche. Sélectionner le réglage approprié dans les options. Le réglage principal est réinitialisé lorsqu'une numérisation d'index est effectuee ou lorsque I'utilitaire est fermé ou initiaisé. La coche indique le dernier réglage sélectionné.

Pour réinitialiser le scanner à ses réglages initiaux, clique sur le bouton Réglage principal pour afficher le menu. Sélectionner l'option Réinitialiser pour terminer l'opération.

Pour supprimer un Réglage principal, cliquer sur le bouton Réglage principal pour afficher le menu. Sélectionner l'option Supprimer.

Surligner le nom du Réglage principal dans la liste. Cliquer sur le bouton Supprimer pour terminer l'opération.

Traitement d'image avancé

Cette section concerne les outils avances de traitement d'image de l'utilitaire DiIMAGE Scan Elite II ainsi que les fonctions de visualisation et d'enregistrement de corrections d'image. Nous vous recommendons de dire attentivement les pages 34 à 39 avant d'aborder cette section.

Digital ROC (traitement numérique ROC)

Digital ROC (Reconstruction des couleurs) permet la restauration d'un film aux couleurs passées., Les résultats obtus varient en fonction de l'etat du film. Au sujet de la mémoire nécessaire pour Digital ROC, voir page 11.

Confirmer les réglages des numérisations pour la numérisation finale avant d'appliquer Digital ROC. Vérifier que la fonction d'autofocus lors de la numérisation est active dans les préférences (p. 40), ou utiliser l'AF ponctuel ou la mise au point manuelle (p. 44) avant d'appliquer Digital ROC.

Cliqueur sur le bouton Digital ROC pour activer la fonction.Cliqueur sur I'onglet Digital ICE4 pour afficher le panneau de contrôle.

Cliqueur le bouton Appliquer pour lancer la numérisation. La prévisualisation et la numérisation définitives sont effectuées en semble.

Agir sur le curseur Digital ROC ou saisir un nombre entier entre 1 et 5 dans la case texte pour ajuster l'intensité du traitement. Le bouton Appliquer devient rouge après chaque réglage. Cliquer sur ce bouton pour voir le résultat.

Cliqueur sur le bouton Numériser pour enregistr- trer les données. Pour désactiver Digital ROC, cliquer a nouveau sur le bouton Digital ROC ou déplacer le curseur vers la position off (désacti- vée).

Curseur Digital ROC

Lorsque Digital ROC est activé, le niveau de traitement par défaut est appliqué à toutes les vues du passée-vues. Les ajustements ne sont appliqués qu'a/aux image(s) sélectionnée(s).

Digital ROC ne peut être utilisé avec une profondeur de couleurs sur 16 bits linéaires (p. 40) ou avec des films noir et blanc (voir note en page 52). Lorsque Digital ROC est activé, les fonctions d'exposition automatique pour diapositives et négatifs de la boîte de préférences, de correspondance des couleurs, de mémorisation d'exposition, de sélection de la zone d'exposition et de contrôle d'exposition sont désactivées.

Digital GEM (traitement numérique GEM)

Digital GEM réduit l'effet de grain des films couleurs. Le grain est un effet de texture sableuse qui est parfois visible dans les zones uniformes d'une image, comme le ciel par exemple. Le grain est plus prononcé avec les films très sensibles. Les résultats variant selon le film. Voir page 11 pour la mémoire nécessaire. Digital GEM ne peut pas être utilisé avec les films noir et blanc. Confirmer les réglages des numériations pour la numérisation finale avant d'appliquer Digital GEM. Vérifier que la fonction d'autofocus lors de la numérisation est active dans les préférences (p. 40), ou utiliser l'AF ponctuel ou la mise au point manuelle (p. 44) avant d'appliquer Digital GEM.

Cliqueur le bouton Digital GEM pour activer la fonction.Cliqueur sur I'onglet Digital ICE4 pour afficher le panneau de contrôle.

Placer la zone échantillon de Digital-GEM sur la partie de l'image souhaitée. Choisir à cet effet une zone uniforme (le ciel, la peau d'un portrait sont de bons exemples). Pour agrandir ou réduire la zone échantillon, cliquer et faire glisser le bord du cadre. Pour le déplacer, cliquer à l'intérieur et le faire glisser. Cliquer à l'extérieur du cadre pour délimiter une nouvelle zone.

Cliqueur le bouton Appliquer pour lancer la numérisation. La prévisualisation et la numérisation finale sont effectuées ensemble. La zone échantillon est affichée sur la droite.

Agir sur le curseur Digital GEM ou saisir un nombre entier entre 1 et 5 dans la case texte pour ajuster l'intensité du traitement. Le bouton Appliquer devient rouge après chaque réglage. Cliquer sur ce bouton pour voir le résultat.

Clique sur le bouton Numériser pour enregis-

trer les données. Pour désactiver Digital GEM, cliquer à nouveau sur le bouton Digital GEM ou déplacer le curseur vers la position off (déactivée). Lorsque Digital GEM est activé, le niveau de traitement par défaut est appliqué à toutes les vues du passée-vues. Les ajustements ne sont appliqués qu'à/aux image(s) Sélectionnée(s).

Notes

Les films noir et blanc de type chromogénique conçus pour être développés par procédé C-41 ou équivalent (Kodak T-400CN ou Ilford XP2 Super), peuvent être traités par les fonctions Digital ICE, ROC, GEM, et SHO. Ces films doivent être numériés avec le réglage de type de film configuré sur négatif couleur (p. 28). Régler le niveau de saturation dans la palette des teintes saturation et luminosité sur la valeur 100 pour supprimer les couleurs (P. 63). Les données numériées peuvent être converties en niveaux de gris dans une application de traitement d'image afin de réduire le poids de fichier et de supprimer des canaux de couleur. Les résultats ne peuvent pas été garantis avec d'autres types de films noir et blanc.

Digital SHO (traitement numérique SHO)

Digital SHO optimise le détaill dans les ombres et les haute lumières. Pour la mémoire nécessaire, voir page 11.

Cliqueur lesbouton Digital SHO pour activer la fonction.Cliqueur l'onglet Digital ICE4 pour afficher le panneau de contrôle.

Effectuer une prévisualisation.

Agir sur les curseurs des ombres et des haute lumières de Digital SHO ou saisir un nombre entier entre 1 et 100 dans la case texte pour ajuster l'intensité du traitement. Le curseur de seuil délimite le niveau supérieur de traitement des ombres et le niveau inférieur des haute lumières. Les images comprendnent 256 niveaux entre le noir (niveau 0) et le blanc (niveau 255).

Le bouton Appliquer devient rouge après chaque réglage. Cliquer sur ce bouton pour voir le résultat.

Curseurs des ombres et des haute lumieres

Cliqueur sur le bouton Numériser pour enregistrer les données. Pour désactiver Digital SHO, cliquer à nouveau sur le bouton Digital SHO ou déplacer le curseur vers la position off (déactivée). Lorsque Digital SHO est activé, le niveau de traitement par défaut est appliqué à toutes les vues du passée-vues. Les ajustements ne sont appliqués qu'à/aux image(s) sélectionnée(s).

Digital SHO ne peut être utilisé qu'avez une prodondeur de couleurs sur 8 bits (p. 40). L'onglet de contrôle d'exposition est désactivé. Cette fonction ne peut être utilisé qu'avez les films argentiques et les films noir et blanc (voir la note page 52).

Palettes de correction d'image

Six palettes de l'onglet de correction d'image peuvent être utilisées pour le traitement d'image. Il suffit de cliquer sur le bouton souhaïte pour ouvrir la palette correspondante.

Onglet de correction d'image

Les modifications effectues dans les palettes sont visibles sur l'image affichée. L'onglet devient rouge (Windows) ou un astérisque est affchéé (MacIntosh) pour indiquer que le traitement est appliqué à l'image.

Cliqueur le bouton de fermeture en haut à droite de la palette pour la referrer.

Filtre de nettete (USM)

Le filtré de netteté (USM) accroit la nettete des contours de l'image sans affecter l'ensemble du contraste. Ce filtré peut être utilisé avec des images douces ou représentant un léger décalage de mise au point. Son effet est très subtil et peut améliorer l'aspect général de l'image.

Cliqueur sur le bouton de filtre de nettable dans l'onglet Correction d'image pour ouvrir la palette.

Faire glisser les curseurs ou entrer une valeur dans la case texte pour régler les paramètres du contrôle. Un cig sur le bouton de réinitialisation restaure les paramètres par défaut.

L'effect réel du filtré ne peut pas être évalué sur l'image de prévisualisation, mais uniquement sur la numérisation définitive.

Gain : pour régler le contraste du filtré. Une valeur trop élevée entraîne un risque de pixélisation appara-rente (l'image devient granuleuse).

Rayon : pour augmenter la netteté de transition entre les pixels.

Seuil: régable entre 0 et 255. Le réglage par défaut est 2. Si la différence entre les pixels environnants et un pixel déterminé est supérieure au seuil, ce pixel est reconnu comme un pixel de nettoyé. Si le niveau est régèle à 0, l'ensemble de l'image est corrigé. Le seuil peut désigner les zones unies et douces des zones détaillées qui doivent être plus nettes.

Niveau de protection des ombres : permet de limiter les pixels d'un sujet détaillé dans les ombres. Régable entre 0 et 255 par valeur entière. Lorsque le niveau de luminosité est plus élevé que le niveau de protection des ombres, ce pixel est reconnu comme un pixel de netteté.

Courbe de tons et historiagramme

Cliquer sur le bouton de réglage automatique pour optimiser automatiquement le contraste et la balance des couleurs. La modification apparait sur l'image de prévisualisation.

Notes

Lorsque le pointeur est place sur un point de l'image, l'affichage RVB et la courbe de tons indiquent la valeur de ce point. Le point est indiqué par un cercle sur la courbe de tons.

Cliquer sur le bouton de la courbe de tons et de l'histogramme dans l'onglet Correction d'image.

Pour selectionner le canal, cliquer sur la flèche de la liste déroulante Canal. Pour modifier la balance des couleurs de l'image, selectionner le canal de couleur approprié. Pour corriger uniquement le contraste ou la luminosité de l'image sans affecter la couleur, désirir le canal RVB.

Courbes de transfert et historiogramm

Déplacer le curseur de la souris sur la courbe de tons. Cliquer et faire glisser le curseur.

Chaque fois que vous cliquez sur la courbe de tons, un nouveau point apparait sur la courbe. Vous pouvez déplacer les points enclinquant dessus et en les faisant glisser. Les niveaux d'entrée et de sortie des points sont affichés au fur et à mesure de leurs mouvements. Le niveau d'entrée (axe horizontal) correspond à l'image originale, le niveau de sortie (axe vertical) fait reférence à la correction appliquée à l'image.

Toutes les corrections effectuees sur la courbe de tons sont immediatement appliquees a l'image affichee.

Pour tracer une courbe de tons, cliquer sur le bouton Tracer la courbe à main levée. Le pointeur se transforme en crayon lorsqu'el'on clique sur le bouton Courbes de tons.

Clique et faire glisser pour tracer une nouvelle courbe. Des manipulations approfondies d'image sont possibles avec la fonction Tracer une courbe de tons à main levée.

Pour lisser une courbe de tons tracée à main levée, cliquer sur le bouton Lisser une courbe. Des points viennent automatiquement se plaacer sur la courbe et peuvent être ajustés à l'aide de la souris.

Dans le cas de courbes de tons approfondies, le recours à la fonction Lisser une courbe permet de modifier sensiblement le trace de la courbe réalisée à main levée. Le bouton Réinitialisation annule toutes les corrections sur tous les canaux.

Les histograms indiquent la répartition des pixels de l'image affichée représentant une luminosité et une valeur de couleur spécifique.

L'utilisation de l'histogramme permet d'optimiser les données en sortie des fichiers-images. Les modifications effectuees avec cet histor- gramme sont egalement affichees sur la courbe.

Les niveaux des haute lumières, des ombres et de gamma sont définis à l'aide des curseurs situés sous l'histogramme. Ces niveaux sont affichés numérique dans les cases de texte à droite des curseurs et peuvent être modifiés avec le clavier.

Le gamma définit les demi-teintes de l'image. Le curseur de valeur d'entrée des hauteurs lumières règle le niveau de blanc. Tous les pixels situés à droite du curseur seront régles sur 255 et tous les détails qu'ils pouraient contenir seront perdus. Le curseur de valeur d'entrée des ombres permet de régler le niveau de noir. Tous les pixels situés à gauche du curseur seront régles sur 0 et tous les détails qu'ils pouraient contenir seront perdus.

Les niveaux de sortie de noir et de blanc peuvent être ajustés. En faisant coulibser les curseurs de réglage des haute lumières et des ombres, il est possible de réduire le contraste de l'image.

Clique sur le bouton Histogramme couleurs pour visualiser les historiammes du rouge, du vert et du bleu. Clique à nouveau sur ce bouton pour masquer l'affichage.

Guide de traitement des courbes de tons

Une courbe de tons est une représentation graphique de la luminosité et des niveaux de couleur de l'image. L'axe horizontal représenté les 256 niveaux de l'image de prévisualisation (données en entrée) du noir au blanc. L'axe vertical représenté l'image de prévisualisation (données en sortie) avec la même échelle de haut en bas.

La partie basse à gauche du graphique représenté les noirs et les ombres. La partie Médiane représentée les teintes moyennes : peu, herbe, ciel bleu. La partie haute à droite représentée les hautes lumières : nuages, éclairages. La modification de la courbe a un effet sur la luminosité, le contraste et la couleur de l'image.

Modifier la luminosité

Cette technique simple permet d'éclairir un sujet situé dans l'ombre.

Le canal RVB étant sélectionné, placer le curseur de modification de courbe au centre de la courbe. Cliquer et faire glisser la courbe vers le haut. Le résultat peut s'apprecier sur l'image de prévisualisation. Un très petit effet sur la courbe peut avoir un effet significatif sur l'image. Le déplacement de la courbe vers le bas assombrit le sujet.

Augmenter le contraste

Le contraste d'une image peut être modifié. La ligne bleue à 45^ du graphique de courbe représentée le contraste d'origine de l'image. En augmentant la valeur de l'angle de la courbe, le contraste de l'image augmente. En diminuant l'angle, le contraste diminue.

Le canal RVB étant sélectionné,clinquer sur la courbe à proximé du haut et du bas afin d'ajouter deux points d'inflexion. Déplacer légèrement le point d'inflexion supérieur vers le haut et le point d'inflexion inférieur vers le bas. Ceci a pour effet d'augmenter l'angle d'inclinaison de la partie centrale de la courbe et d'aug- menter ainsi le contraste sans affecter la luminosité globale de l'image.

Correction de couleur

En sélectionnant les canaux de couleur individuels de courbe, il est possible d'effectuer des corrections de rendu de couleur global de l'image. Si l'image est trop rouge, verte ou bleue, faire glisser vers le bas le canal couleur correspondant pour restaurer l'aspect naturel de l'image. Si la dominante de couleur de l'imagse se situe dans les couleurs secondaires, cyan, magenta, ou jaune, remonter légèrement la courbe du canal complémentaire.

Par exemple, si l'image est trop cyan, déplacer la courbe du rouge vers le haut. Pour davantage de détails sur les couleurs complémentaires, voir page 39.

Guide des corrections par historiagramme

Ce guide explique comment des corrections simples peuvent etre effectuees avec un historiogramme.Contrairement aux courbes,l'histogramme fournit des informations pour une image specifique. Il peut etre utilise pour évalu er l'imaget faire des corrections.

La répartition des pixels dans l'histogramme montre que la gamme de tons de l'image n'est pas utilisée dans sa totalité. On note une absence de pixels dans les haute lumières et les ombres.

En déplaçant le curseur des ombres vers la droite ou le curseur des haute lumières vers la gauche pour régler les niveaux du noir et du blanc où la distribution des pixels commence, le contraste de l'image est amélioré.

Le cursesur de gamma peut etre utilise pour changer la distribution relative des tons sur l'image. En déplaçant le curseur de gamma vers la gauche (vers les ombres), l'imagc devient plus lumineuse. En déplaçant le curseur de gamma dans la direction opposee, l'imagc devient plus nombre.

Correction par points blanc, gris et noir

Dans la palette Courbes/histogramme, il est possible d'effectuer des corrections d'image en prélevant un point blanc, noir ou gris sur l'image. Lorsque la pipette est seLECTIONnée et placée sur l'image, l'affichage RVB et la courbe des tons indiquent la valeur de ce point. Toutes les modifications sont immédiatement visibles sur l'image affichée.

Clique sur le bouton Point blanc. Le curseur se transforme en pipette blanche.

Pour définiir le "Point blanc", cliquer avec l'outil pipette sur la zone neutre de l'image qui est la plus lumineuse. Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point blanc" est 255 pour chaque canal RVB.

Cliqueur le bouton Point noir.

Pour définiir le "Point noir", cliquer avec l'outil pipette sur la zone neutre de l'image qui est la plus souvent. Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point noir" est 0 pour chaque canal RVB.

Clicquer sur le bouton Point gris. Le "Point gris" contrôle la couleur de l'image. Avec l'outil pipette,clinquier sur une zone neutre de I'image pour definir le "Point gris". Pour définiRle "Point gris",clinquier sur une zone absolut neutre de I'image.Le niveau deluminosité de la zone importspe. En revanche, si elle presente une couleur définie,la balance des couleurs de I'image ne sera pas corrigée correctement.

Clquier et maintainir le bouton Appliquer pour afficher les modifications de l'histogramme. Pour modifier les valeurs de point blanc et de point noir, voir chapitre suivant.

Cliquer sur le bouton Réinitialisation pour annuler tous lestraitements.

Réglage des valeurs du point blanc et du point noir

Les valeurs du "Point noir" et du "Point blanc" sont fixées à 255 et 0 pour chaque niveau RVB. Avec l'outil de traitement avancé d'images, modifier ces valeurs permet le calibrage d'une image sans noir ni blanc vérables.

Clique sur le bouton de valeur de point dans la palette de courbe et d'histogramme.

Saisir les nouvelles valeurs du Point noir ou du Point blanc puis cliquer sur OK.

Quand la boîte de dialogue Réglage valeurs de références est ouverte, l'affichage RVB est activé et indique la valeur du point de l'image situé sous le pointeur.

Calibrer l'image comme indiqué dans le chapitre Correction par point blanc, gris ou noir.

Palette de correction de couleur sélective

La correction de couleur sélective est une technique avancée qui permet d'affiner les couleurs de l'image. Les couleurs de base, cyan, magenta, jaune et noir, peuvent être utilisées pour ajuster les six groupes de couleurs séparés de l'image : rouge, vert, bleu, cyan, magenta et jaune. Le curseur de niveau de noir contrôle la luminosité du groupe de couleurs sélectionné. Ce type de correction est efficace pour modifier une couleur spécifique sans influence sur une autre. Si, par exemple, le ciel parait violet et non bleu, il sera possible de réduire le magenta dans le groupe du bleu.

Cliqueur sur le bouton de correction de couleur sélective dans l'onglet Correction d'image pour ouvrir la palette.

Selectionner le groupe de couleurs à corriger dans le menu déroulant en haut de la palette.

Faire glisser un curseur ou entrer une valeur dans une case pour ajuster la couleur selec tionnée. Il est possible d'utiliser plus d'un curseur. L'image affichee reflète les modifications. Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Palette de teinte, saturation et luminosité

Cette palette permet de régler l'image en fonction d'un espace couleurs HSB. Le principe des couleurs HSB définit les couleurs en fonction de leur perception par l'oeil humain et non pas en fonction des procédés photographiques

Cliqueur le bouton de teinte/saturation/luminosité pour ouvrir la palette.

Faire glisser les curseurs ou entrer des valeurs dans les cases de texte correspondantes pour effectuer les corrections. L'image reflète immédiatement les modifications. Faire glisser chaque curseur vers la croite ou entrer un nombre positif dans la case pour augmenter la saturation et la luminosité. Le curseur de teinte entraine la rotation des couleurs de l'image dans l'espace couleurs. La position maximale à droite (180^) est la même que la position maximaule à gauche (-180^) . Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Deux barres d'échantillons de couleur s'aff-chent au bas de la palette. La barre du haut indique l'espace couleurs de l'image d'origine. Celle du bas indique le décalage relatif de l'espace couleurs.

Le bouton de réglage automatique permet de régler automatiquement la saturation sans affecter la teinte et la luminosité. Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Notes

Le contrôle de la teinte n'est pas un outil de balance couleurs. C'est un outil de création. Lors d'un chargement de teinte dans la palette, une nouvelle teinte est attribuée à chaque couleur en fonction du degré de rotation dans l'espace couleurs. Par exemple, un espace couleurs simple peut avoir trois couleurs : rouge, vert, bleu. Imaginons un bâtiment rouge après d'un arbre vert sous un ciel bleu. Maintenant, effectuer une rotation de l'image dans l'espace couleurs, de nouvelles teintes seront être attribuées aux couleurs en fonction de la nouvelle position : le bâtiment sera vert, l'arbre bleu et le ciel rouge. L'espace couleurs HSB fonctionne sur le même principe, mais avec beaucoup plus de teintes.

Contrairement au contrôle de luminosité de la palette de contrôle de luminosité/contraste/couleur, la luminosité de couleur ne modifie pas la densité apparente des couleurs de façon égale. Ainsi, même avec une augmentation extrème de luminosité, le bleu ne peut pas partirse aussi lumineux que le jaune.

Bouton Instantané

Les corrections d'image peuvent etre stockéestemporairement sous forme d'imagette. Cliquer sur le bouton Instantané de la barre d'outils pour creer une imagette avec les correctionseffectuees.

Pour revenir à la correction d'image précédente, cliquer sur l'imagette dans la zone d'affchage instantané. L'imagette remplace l'image de prévisualisation. Le nombre d'imagettes ainsi créées dépend de la capacité mémoire de l'ordinateur. Pour supprimer un instantané, cliquer sur l'imagette et appuyer sur la touche suppression du clavier.

Bouton Instantané

Enregistrement des corrections d'image

Le traitement d'image appliqué à une image dans l'onglet Correction d'image peut être enregistré sous la forme d'un script de correction. Ce script peut être rappelé à n'importe quel moment pour appliquer les corrections enregistrées à d'autres images.

Cliquer sur le bouton d'enregistrement de script pour enregistrer les réglages de correction en cours.

Entrer un nom de script, puis cliquer sur OK.

Rappel d'un script de correction

Afficher l'image à corriger dans l'onglet Correction d'image. Cliquer sur le bouton Charger script de correction d'image pour ouvrir la boîte de dialogue de sélection.

Cliqueur l'imagette d'un script de correction d'imagpe pour le selectionner. Cliquer sur OK pour appliquer les corrections à l'imagte de prévisualisation. Les scripts sont rappelés dans la zone d'affichage instantané. Cliquer simplement sur l'imagette pour appliquer les corrections du script. Plusieurs scripts peuvent etre rappelés.

Pour effacer un script, ouvrir la fenetre de chargement et surligner le script à effacer. Appuyer sur la touche de suppression du clavier pour effacer ce fichier.

Bouton Charger script de correction d'image

Correspondance de couleurs

L'espace couleurs de sortie et le profil d'écran ICC peuvent être sélectionnés dans la boîte de dialogue des préférences. Cliquer sur le bouton Préférences pour ouvrir cette boîte.

Réglage de l'espace couleurs de sortie

Clique sur la case Correspondance de couleurs.

Selectionner l'espace couleurs de sortie dans la liste déroulante. La selection de l'option RVB de l'écran applique un profil écran spécifique (voir ci-dessous). Cliquer sur le bouton OK de la boîte Préférences pour terminer l'opération.

Notes

sRVB - standard multimédia et internet..

Apple RVB - standard d'affichage de Apple.

SMPTE-C - standard de télévision U.S.

PAL/SECAM - standard de télévision européen.

ColorMatch RVB - standard de prépresse.

Adobe RVB - standard arts graphiques.

RVB grande plage - espace couleurs spécifique.

NTSC - standard de télévision japonais.

CIE RVB - espace couleurs spécifique.

Monitor RVB - pour utilisation d'un profil d'écran.

Réglage du profil d'écran ICC

Un profil d'écran ICC spécifique peut être sélectionné dans la partie Correspondance de couleurs de la boîte de dialogue Preférences. Se référer au mode d'emploi de l'écran pour connaître le nom du profil. Ce profil peut être utilisé comme espace couleurs de sortie (voir ci-dessus).

Clique sur la case Utiliser un profil d'écran ICC.

Clique sur le bouton Charger un profil ICC pour ouvrir la boîte de dialogue du système.

Localiser et ouvrir le profil ICC correspondant à l'écran utilisé. Le profil sélectionné est affchéé dans la fenêtre Préférences. Cliquer sur le bouton OK de la boîte de dialogue Préférences pour terminer l'opération.

Les profils d'écran ICC sont situés dans les répertoires suivants :

Windows 98, 98SE, Me : [Windows] > [System] > [Color]

Windows 2000 : [WINNT] > [System32] > [Spool] > [Drivers] > [Color]

Windows XP : [Windows] > [System32] > [Spool] -> [Drivers] > [Color]

Mac OS 9 : [System] > [ColorSync profile]

Mac OS X: [Library] > [ColorSync] > [Profiles] > [Displays]

Utilitaire de numérisation par lots

L'utilitaire de numérisation parlots (Batch Scan) permet de numériser en série un importante nombre de vues. Cet utiliser numérique, traite et enregistrre automatiquement toutes les images du passée-vues. L'utilitaire de numérisation parlots est ouvert avec le lancement rapi-de du scanner, voir page 20. Pour régler la numérisation parlots, cliquer sur le bouton de numérisation parlots dans la fenêtre du lancement rapipe. Vérifier que la porte du scanner est fermée et qu'un passées vues est engagé pour que le scanner pourrait à son initiaisation.

1. Pour creer et selectionner un reglage principal pour le traitement parlots, voir page 50.
2. Sélectionner le type de film dans la liste déroulante (p. 28). Pour la numérisation parlots, il n'est pas possible de mélanger différents types de films.
3. Sélectionner l'usage approprié pour la numérisation dans la liste déroulante. Les scripts peuvent également être utilisés (point 4).
4. Cliquer sur le bouton de rappel de script pour ouvrir la boîte de sélection du script. Sélectionner le script souhaité et cliquer sur le bouton OK. Pour davantage d'informations sur la sélection d'un script, voir pages 32 et 64.
5. Pour sélectionner les fonctions ICE, ROC, GEM, SHO et Lissage de pixels, cliquer sur les boutons correspondants. Voir les chapitres précédents au sujet de ICE (p. 35), ROC (p. 51), GEM (p. 52), SHO (p. 53) et Lissage de pixels (p. 36). Voir page 11 pour la mémoire requise. Les paramètres de ces fonctions peuvent être changés dans la boîte de dialogue de réglage de numérisation parlots, voir point 8 ci-dessous.

1. Pour sélectionner la destination des images numériées. Cliquer sur le bouton de visualisation pour ouvrir la boîte de dialogue de destination de fichier. Utiliser l'arborescence pour localiser le dossier où seront sauvégardés les fichiers. Cliquer sur le dossier à sélectionner. Cliquer sur le bouton OK pour achever l'opération. La destination est affichée dans la fenêtre de réglage.

1. Pour sélectionner le nom de fichier des images numériées. L'option de nom de fichier automatique est basée sur la date et l'heure de la numérisation. Le nom du fichier commence par DS, suivi des séries de deux chiffres correspondant à l'année, au mois, au jour, à l'heure, à la minute et à la seconde de la numérisation. DS050523134510 correspond à une numérisation en 2005, le 23 mai à 13h45 et 10 secondes. L'enregistrement de l'heure est basé sur une horologe de 24 heures. L'option manuelle utilise le nom saisi dans la case texte plus un nombre à quatre chiffres qui est automatiquement ajouté.
2. Cliquer sur le bouton Informations pour voir les paramètres de numérisation. Pour modifier les réglages avancés, cliquer sur le bouton de numérisation parlots pour ouvrir la boîte de dialogue de réglage (voir page suivante). Cliquer à nouveau sur le bouton pour masquer l'affichage.
3. Cliquer sur le bouton OK pour terminer l'opération et revenir au lanceur.

Lors d'un clic sur le bouton Utilitaire de numérisation parlots de la fenêtre de démarrage (lancement rapide), le scanner est initiaisé. Lorsque le message Insérer le passe-vues correctement apparait, insérer le passe-vues dans le scanner. Toutes les images du passe-vues seront numériées et enregistrées, et le passe-vues sera ensuite éjecté automatiquement.

Pour numériser un autre lot, changer le film du passè-vues et recommencer l'opération avec une nouvelle série de vues. Cliquer sur le bouton de numérisation parlots pour commencer la numérisation. Le scanner doit avoir été pré-alablement initiaisé.

Si la numérisation parlots est affectée au bouton de numérisation rapide par le menu déroulant en bas de la fenêtre du lancement rapide, lors du premier cli c sur ce bouton, le scanner lance son initiaisation et le message d'insertion du passve-vues s'affiche. Pour numériser des passes-vues complémentaires, il suffit ensuite de les engager et de cliquer sur le bouton de numérisation rapide.

Le bouton de réglage de numérisation parlots ouvre la boîte de dialogue (voir point 8 de la page précédente).

L'onglet Préférences modifie les préférences de réglage du scanner. Pour davantage d'informations sur les options de préférences, voir page 40 et page 65 pour la correspondance de couleurs.

Lors de l'enregistrement de numérisation parlots au format PICT, si la largeur d'image excède 4096 pixels, le format est automatique-ment enregistré en format TIFF.

L'onglet de réglage de numérisation détermine si les images sont automatiquement recadrées ainsi que leurs définitions et dimensions de sortie. Voir page 31 pour davantage d'informations sur le recadrage informatique. Voir pages 32 et 46 à 49 sur la manière d'enregistrer et de rappeler les réglages de numérisation.

L'onglet de contrôle d'exposition contrôle l'exposition par le scanner. Voir page 42 sur la manière d'enregistrer et de rappeler les réglages de numérisation

L'onglet de traitement automatique détermine les paramètres des fonctions ROC (p. 51), GEM (p. 52), SHO (p. 52) et Lissage de pixels (p. 36).

L'onglet de correction d'image déterminé le traitement d'image appliqué aux images numériées. Voir page 64 comment rappeler un script de correction d'image.

Les fonctions de réglage automatique corrigent l'image numérique : l'option de réglage par courbes de tons et historisme améliore le rendu de couleurs et le contraste. L'option de réglage de luminosité, de contraste et de balance de couleurs améliore le contraste et la luminosité. L'option de réglage de teinte, de saturation et de clarté améliore la saturation.

Appendice

En cas de problème

Ce chapitre concerne des problèmes de fonctionnement mineurs. Pour des pannes plus importantes ou récurrentes, contacter votre revendeur ou le SAV Konica Minolta.

SYMPTOME ouMESSAGE	SOLUTION
Au lancement de l'utilitaire, le message indiquant la connexion impossible avec le scanner apparait.	Vérifier que le cable de liaison est correctement branché au scanner et au micro-ordinateur. Éteindre le scanner et le rallumer. Cliquer sur OK pour continuer.
Le message "Erreur inconnue. Vérifier la fermetu-re de l'autre logiciel DiIMAGE Scan" apparait.	Quitter toutes les autres applications DiIMAGE Scan. Si le problème se produit à nouveau,mettre l'ordinateur hors tension et le redémarrer.
L'utilitaire se bloque ou la durée de numérique augmentatione.	Éteindre le scanner. Quitter l'application de numérique et augmenter la mémoire qui lui est allouée. Redémarrer le micro-ordinateur et le scanner.
En numérique de négatif, les couleurs de l'image sont étranges.	Vérifier que le type négatif couleurs est sélectionné et reprendre la numérique. Corriger la balance couleurs de l'image à l'aide des outils de correction.Si le problème ne peut pas être résolu, réinstaller l'utilitaire de numérique DiIMAGE Scan Utility.
L'image numérique n'est pas nette.	Sélectionner l'option d'autofocus dans la boîte de dialogue des préférences ou utiliser l'AF ponctuel ou la mise au point manuelle.
Les images ne sont pas nettes lors de l'action sur le bouton de mise au point. Le curseur est affché dans la boîte de mise au point manuelle.	Activer la fonction de mise au point manuelle par le bouton de mise au point dans la boîte de dialogue des préférences.
Le message de position d'initialisation impossible apparait durant la numériqueation.	Le passée-vues a été heures durant la numériqueation. Mettre le scanner hors tension et redémarrer le micro-ordinateur.
La lampe t'émoin clignote rapidement.	La port du scanner a été ouverte durant l'initialisation.Refermer la port,mettre le scanner hors tension et redémarrer l'utilitaire.
Le message d'insertion du passée-vues apparait.	Recharger le passée-vues dans le scanner.
Le message de mémoire insuffisante apparait.	Augmenter la quantité de mémoire disponible pour l'appli-cation hôte. Si plusieurs images ont été numériées, quitter l'application et la relancer.
L'image de prévisualisation présente des couleurs inhabituelles.	Retirer le passée-vues et referrer laporte du scanner.Appuyer sur Maj+contrôle+I (Windows) oucommande+Maj+I (Macintosh) pour initiaïser le scanner.

FERMETURE DE LA PORTE DU SCANNER

Si la porte ne se ferme pas automatiquement, elle peut etre fermée manuellement par l'intermediaire de I'outil de reinitialisation livre avec le scanner. Engager I'outil dans la petite ouverture sur le cote gauche du scanner jusqu'a ce que la porte soit liberee. Ne pas appuyer trop fortement sur I'outil.

Support technique

Contactez vous revendeur concernant les points suivants : installation, interface USB, compatibilities des applications. Si le revendeur n'est pas en mesure de vous repondre, contactez un SAV agrée Konica Minolta dans ce cas, tener à disposition du support technique les informations suivantes :

1. Nom et modele du micro-ordonateur et du systeme d'exploitation utilisés.
2. Quantité de mémoire RAM disponible et espace disque libre.
3. Autres peripériques connectés au micro-ordinateur.
4. Numéro de version de l'utilitaire DiIMAGE. Ce numéro est affiché lorsque le pointeur de la souris est placé sur l'option_infos de la barre de menu de la fenêtre principale.
5. Description claire du problème.
6. Noter le message d'erreur qui s'affiche à l'écran lorsque survient le problème.
7. La fréquence d'apparition du problème.

Profils couleurs du scanner

Les profils couleurs du scanner sont installés automatiquement avec le logiciel utilisé de numérisation DiIMAGE Scan Utility. Ces profils sont fournis pour assurer une correspondance de couleurs optimale avec conversion de profil à profil dans les applications sophistiquées de traitement d'image ou de PAO. MLTF5400_2.icc s'applique aux films diapositives avec numérisation avec profondeur de couleurs sur 8 ou 16 bits. MLTF5400_2p.icc s'applique aux films diapositives avec numérisation avec profondeur de couleurs sur 16 bits linéaires. Les profils sont installés dans les répertoires suivants :

Windows 98, 98SE, Me : [Windows] > [System] > [Color]

Windows 2000 : [WINNT] > [System32] > [Spool] > [Drivers] > [Color]

Windows XP : [Windows] > [System32] > [Spool] -> [Drivers] > [Color]

Mac OS 9:[System] > [ColorSync profile]

Déinstallation du logiciel DiIMAGE Scan

Avec Windows, selectionner Enlever DiIMAGE Scan Elite 5400 2 du dossier "DiIMAGE Scan" dans l'option Programme du menu de démarriage. Suivre simplement les instructions de la fenêtre pour achieve l'opération.

Pour désinstaller le logiciel du DiIMAGE Scan d'un Macintosh, placer le CD-Rom DiIMAGE Scan dans le lecteur CD-Rom. Répéter la procédure d'installation, mais sélectionner

Déinstaller dans la liste déroulante de la boîte de dialogue d'installation. Confirmer l'emplacement du logiciel. Cliquer sur le bouton Déinstaller pour supprimer le logiciel du micro-ordinateur.

Fichiers et dossiers installés

Les fichiers et dossiers suivants sur fond gris sont installés dans l'ordinateur en même temps que l'utilitaire DiIMAGE Scan. Pour l'emplacement et le nom des profils installés, voir le chapitre sur les profils couleurs du scanner sur la page ci-contre.

Windows

Windows (98, Me, XP) OU WIN NT (2000)

Système ou Systeme 32

DICEMLT005.dll
DRAGMLT003
MCMLDS.dll
MFSBaseLib289
MFSLib2892.dll
MFSIFLib2892.c
MFS003.cpl

PQueen20.dll

Twain_32

DS Elite5400 2

Mac OS 9

Système

Application

DS Elite5400 2

Extensions

DICEMLT005 Library
DRAGMT003 Library

DS Elite5400 2 Driver

MCM Library DS

MFSBaseLib2892

Vérification de l'installation logiciel : Windows

Si le scanner a ete connecte au micro-ordinateur avant l'installation de l'utilitaire de numerisation, il est possible que le micro-ordinateur ne reconnaisse pas le scanner. Suivre les instructions ci-dessous pour vérifier que le pilote a ete correctement instalé :

1. Clicquer (droit) sur le poste de travail. Sélectionner Propriétés dans le menu déroulant.
2. Windows 2000 et XP : Sélectionner l'onglet Matériel de la fenêtre Propriétés et cliquer sur le bouton de gestionnaire de péripériques.

Windows 98 et Me : cliquer sur l'onglet de gestionnaire de péripériques de la fenêtre Propriétés.

1. Le fjichier du pilote doit etre installe dans le dossier des peripheriques image du gestionnaire de peripheriques. Cliquer sur le dossier pour afficher les fjchiers. "DiIMAGE Scan Elite5400 2" doit etre dans la liste des peripheriques.

Si les fichiers ne sont pas situés dans le dossier des péripériques image, ouvrir les autres dos-siers de péripériques du gestionnaire de péripériques. Si "DiIMAGE Scan Elite5400 2" figure dans l'un d'eux, suivre les instructions ci-dessous pour supprimer le pilote :

1. Cliquer sur le pilote pour le selectionner pour sa suppression.
2. Windows 2000 et XP : cliquer sur le bouton Action pour afficher le menu déroulant.

Selectionner Déinstaller. Un écran de confirmation apparait. Cliquer sur le bouton Oui pour supprimer le pilote du système.

Windows 98 et Me : cliquer sur le bouton de suppression. Un écran de confirmation apparaît. Cliquer sur le bouton Oui pour supprimer le pilote du système.

1. Redémarrer le micro-ordinateur. Vérifier que le pilote est dans le bon dossier en suivant les instructions du haut de la page.

Lorsque le scanner a initialement ete connecte a un micro-ordinateur avec Windows 98, 98SE, ou 2000 Professionnel, le message de detection d'un nouveau periphérique apparait brievement. Aucune action n'est necessaire. Avec Windows 2000, le message de signature numérique non trouvée peut apparaitre. Cliquer sur le bouton Oui pour terminer I'installation du scanner.

Lorsque le scanner a initialement ete connecte a un micro-ordinateur avec Windows XP, le message de detection d'un nouveau periphérique apparait. Cliquer sur le bouton Suivant. Le message indiquant qu'il n'y a pas eu de reconnaissance du logo test Windows apparait. Cliquer sur le bouton Poursuivre pour terminer I'st installation du scanner. Voir page 17.

\section*{Caracteristiques techniques}

Type de numérisation :	Par transport du film, capteur fixe, monopasse
Type de films :	Négatifs et positifs, couleur et noir et blanc
Formats de film :	24 x 36
Dimensions de numérisation :	25,06 x 37,25 mm (5328 x 7920 pixels), zone de numérisation du passée-vues pour films 24 x 36 : 24 mm x 36 mm
Résolution d'entrée optique :	5400 dpi
Capteur d'image :	CCD Tri-lineaire 5340 pixels/ligne
Conversion A/N :	16 bits
Profondeur de couleurs :	8 bits et 16 bits par canal couleur
Dynamique de densité :	4,8 (valeur théorique)
Source lumineuse :	DEL blanche
Mise au point :	Autofocus, AF ponctuel et mise au point manuelle
Interface :	USB 2.0 (compatible USB 1.1)
Consommation :	Maxi. 20 W
Dimensions (L x H x P) :	70 x 165 x 345 mm
Poids (environ) :	1,5 kg
Environnement de fonctionnement :	10° - 35°C, 15-85% d'humidité sans condensation
Environnement de stockage :	-20° - 60°C, 10-85% d'humidité sans condensation
Durées de numérisation (approx.) :	Numérisation d'index :12 sec. (Windows), 15 sec. (Macintosh OS)
	Prévisualisation : 8 sec. (Windows), 9 sec. (Macintosh OS)
	Numérisation : 25 sec. (Windows), 30 sec. (Macintosh OS)
	La durée de numérisation varie en fonction des préférences utilisées. Elle peut être plus longue pour les films négatifs que pour les diapositives.
Remarque :	Avec un ordinateur doté d'une connexion en USB 1.1, les temps de numérisation risquent d'être supérieurs à ceux annocés. Pour une vitesse optimale, utiliser un port USB 2.0.
Conditions de tests :	Passé-vue diapas montées, diapositives couleurs, pas d'ex-position automatique, pas de mise au point automatique, pas de correction d'image, numérisation à 5400 dpi sur 8 bits. Windows : Pentium IV 3,2 GHz, Windows XP Professionnel, 1 Go de RAM, 50 Go d'espace disque, port USB 2.0 intégré, Adobe Photoshop ver. 7.0.1.
	mémoire allouée à l'application : 80%
	Macintosh : PowerPC G5 Dual 2 GHz, Mac OS X 10.3.6, 1.5 GB de RAM, 63 Go d'espace disque, port USB 2.0 Apple, Adobe Photoshop ver. 7.0.1.
	mémoire allouée à l'application : 80%

Caracteristiques basées sur les dernières informations disponibles au moment de l'impression et sujets à modifications sans préavis.

Listedesscripts

Les scripts peuvent être utilisés pour effectuer des réglages de base qui seront appliqués en fonction de l'utilisation définitive de l'image. Voir page 32 pour davantage d'informations. Les tableaux suivants lisent les paramètres des fichiers script du scanner :

Catégorie	D'Nom de script	Rés	R's. De	Agr.	UnitéD	Taille d'entrée		Verr. Ent	Taille de sortie		Verr. Sort
						L	H		L	H
Défaut	Default	1350	300	450	pixel	1980	1332	OFF	1980	1332	OFF
Imp. Laser couleurs	A4Full	5028	600	838	mm	35.44	25.06	OFF	297	210	ON
	A4Half	3544	600	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	2514	600	419	mm	35.32	25.06	OFF	148	105	ON
	LetterFull	5169	600	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	3478	600	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	2585	600	430	pouce	1.27	0.99	OFF	5.45	4.25	ON
Photosensible	A3Full	4741	400	1185	mm	35.44	25.06	OFF	420	297	ON
	A4Full	3352	400	838	mm	35.44	25.06	OFF	297	210	ON
	A5Full	2362	400	590	mm	35.59	25.08	OFF	210	148	ON
	LetterFull	3446	400	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	2319	400	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	1723	400	430	pouce	1.27	0.99	OFF	5.45	4.25	ON
	8x10	3244	400	811	pouce	1.23	0.99	OFF	10	8	ON
	11x14	4453	400	1113	mm	31.99	25.07	OFF	356	279	ON
	10x12	4055	400	1013	mm	30.11	25.07	OFF	305	254	ON
	Photo5x7	2028	400	507	mm	35.11	25.05	OFF	178	127	ON
	PostCard4x6	1637	400	409	pouce	1.47	0.98	OFF	6	4	ON
Chorro de tinta & à sublimation	SuperB	3938	300	1312	mm	36.81	25.08	OFF	483	329	ON
	A3Full	3555	300	1185	mm	35.44	25.06	OFF	420	297	ON
	A4Full	2514	300	838	mm	35.44	25.06	OFF	297	210	ON
	A4Half	1772	300	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	1257	300	419	mm	35.32	25.06	OFF	148	105	ON
	LetterFull	2585	300	861	pouce	1.27	0.99	OFF	10.9	8.5	ON
	LetterHalf	1739	300	579	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuarter	1293	300	431	pouce	1.26	0.99	OFF	5.45	4.25	ON
	Photo4x6	1208	300	402	mm	37.31	24.88	OFF	150	100	ON
	Photo3x5	1066	300	355	mm	35.77	25.07	OFF	127	89	ON
	Photo5x7	1521	300	507	mm	35.11	25.05	OFF	178	127	ON
Page Web	1240x836	848	72	1177	pixel	1240	836	OFF	1240	836	ON
	1112x750	761	72	1056	pixel	1112	750	OFF	1112	750	ON
	984x663	672	72	933	pixel	984	663	OFF	984	663	ON
	792x534	542	72	752	pixel	792	534	OFF	792	534	ON
	760x512	519	72	720	pixel	760	512	OFF	760	512	ON
	600x404	410	72	569	pixel	600	404	OFF	600	404	ON
	320x240	338	72	469	pixel	320	240	OFF	320	240	ON
PhotoCD	PhotoCD2048x3072	2095	300	698	pixel	3072	2048	OFF	3072	2048	ON
	PhotoCD1024x1536	1048	300	349	pixel	1536	1024	OFF	1536	1024	ON
	PhotoCD512x768	524	300	174	pixel	768	512	OFF	768	512	ON
Ecran	1920x1200	1310	72	1819	pixel	1920	1200	OFF	1920	1200	ON
	1600x1200	1217	72	1690	pixel	1600	1200	OFF	1600	1200	ON
	1280x1024	1038	72	1441	pixel	1280	1024	OFF	1280	1024	ON
	1280x960	973	72	1351	pixel	1280	960	OFF	1280	960	ON
	1152x870	882	72	1225	pixel	1152	870	OFF	1152	870	ON
	1024x768	779	72	1081	pixel	1024	768	OFF	1024	768	ON
	832x624	633	72	879	pixel	832	624	OFF	832	624	ON
	800x600	609	72	845	pixel	800	600	OFF	800	600	ON
	640x480	487	72	676	pixel	640	480	OFF	640	480	ON
Document	A4Half	425	72	590	mm	35.59	25.08	OFF	210	148	ON
	A4Quarter	338	72	469	mm	31.56	22.39	OFF	148	105	ON
	A4Eighth	338	72	469	mm	22.39	15.78	OFF	105	74	ON
	LetterHalf	418	72	580	pouce	1.47	0.94	OFF	8.5	5.45	ON
	LetterQuater	338	72	469	pouce	1.16	0.91	OFF	5.45	4.25	ON
	LetterEighth	338	72	469	pouce	0.91	0.58	OFF	4.25	2.72	ON
Imageur	4K	2793	2400	116	pixel	4096	2731	OFF	4096	2731	ON
	2K	1397	2400	58	pixel	2048	1365	OFF	2048	1365	ON
DigitalCamera	0.3-Megapixel	487	72	676	pixel	640	480	OFF	640	480	ON
	0.8-Megapixel	779	72	1081	pixel	1024	768	OFF	1024	768	ON
	1.3-Megapixel	1038	72	1441	pixel	1280	1024	OFF	1280	1024	ON
	2-Megapixel	1217	72	1690	pixel	1600	1200	OFF	1600	1200	ON
	3-Megixel	1557	72	2162	pixel	2048	1536	OFF	2048	1536	ON
	4-Megixel	1728	72	2400	pixel	2272	1704	OFF	2272	1704	ON
	5-Megixel	1946	72	2702	pixel	2560	1920	OFF	2560	1920	ON
	6-Megixel	2141	72	2973	pixel	2816	2112	OFF	2816	2112	ON
	8-Megixel	2482	72	3447	pixel	3264	2448	OFF	3264	2448	ON
