Intitulé	Détails
Type de produit	Scanner à film et diapositives
Résolution maximale	3200 x 6400 dpi
Profondeur de couleur	48 bits
Formats de film compatibles	35 mm, diapositives, négatifs
Connectivité	USB 2.0
Système d'exploitation compatible	Windows, Mac OS
Dimensions approximatives	25 x 10 x 20 cm
Poids	1,5 kg
Alimentation électrique	Adaptateur secteur inclus
Fonctions principales	Numérisation de films et diapositives, correction des couleurs, suppression des poussières
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les pièces
Garantie	1 an
Informations générales	Idéal pour les photographes amateurs et professionnels souhaitant numériser leurs archives de films

FOIRE AUX QUESTIONS - DIMAGE SCAN MINOLTA

Comment installer le logiciel pour le MINOLTA DIMAGE SCAN ?

Pour installer le logiciel, insérez le CD d'installation dans votre ordinateur et suivez les instructions à l'écran. Si vous n'avez pas de CD, vous pouvez télécharger le logiciel depuis le site officiel de Minolta.

Pourquoi mon scanner ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Essayez de brancher le scanner sur une autre prise pour exclure un problème d'alimentation.

Comment résoudre les problèmes de numérisation floue ?

Assurez-vous que le document est correctement placé sur la vitre du scanner et qu'il est propre. Vérifiez également que la lentille du scanner est exempte de poussière ou de traces.

Le scanner ne détecte pas les films ou les diapositives, que faire ?

Vérifiez que le film ou la diapositive est correctement inséré dans le support. Assurez-vous également que le type de film est pris en charge par votre modèle de scanner.

Comment régler la résolution de numérisation ?

Dans le logiciel de numérisation, recherchez les paramètres de résolution et ajustez-les selon vos besoins. Une résolution plus élevée donnera une meilleure qualité, mais augmentera la taille du fichier.

Pourquoi les couleurs de mes numérisations semblent-elles déformées ?

Cela peut être dû à un problème de calibration. Essayez de recalibrer le scanner à l'aide de l'outil de calibration disponible dans le logiciel fourni.

Où puis-je trouver des pilotes pour le MINOLTA DIMAGE SCAN ?

Les pilotes peuvent être téléchargés depuis le site Web de Minolta ou sur des sites de support technique spécialisés. Assurez-vous de choisir le bon modèle et la version de votre système d'exploitation.

Comment nettoyer le scanner ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour lentilles pour essuyer la vitre. Évitez d'utiliser des produits chimiques agressifs.

Que faire si le logiciel de numérisation se bloque ?

Essayez de redémarrer votre ordinateur et le scanner. Si le problème persiste, réinstallez le logiciel de numérisation.

Est-ce que le MINOLTA DIMAGE SCAN est compatible avec Windows 10 ?

Le MINOLTA DIMAGE SCAN peut nécessiter des pilotes spécifiques pour fonctionner avec Windows 10. Vérifiez la compatibilité sur le site de Minolta ou dans les forums d'utilisateurs.

MODE D'EMPLOI DIMAGE SCAN MINOLTA

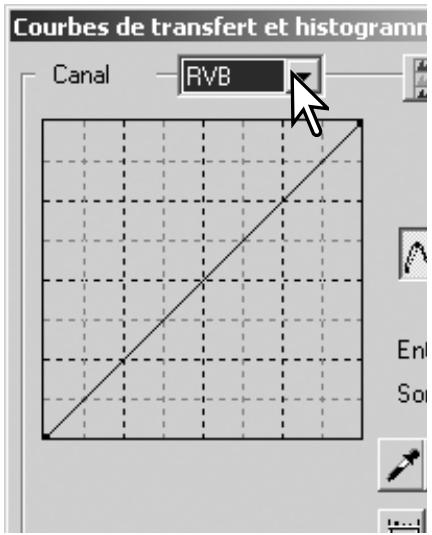

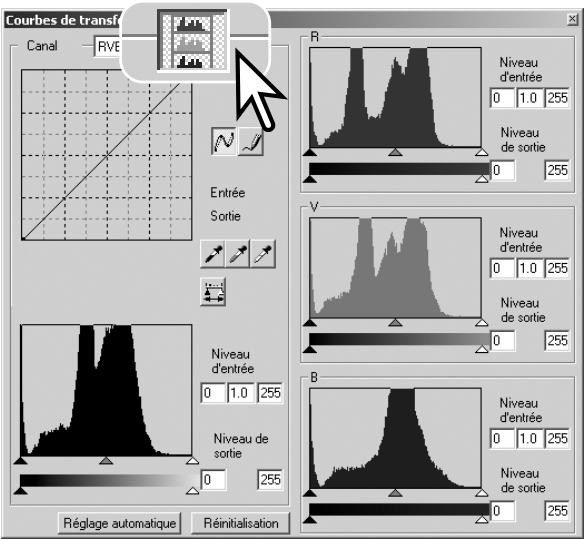

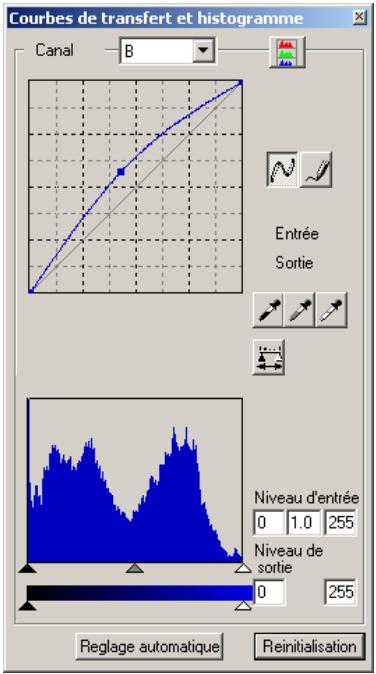

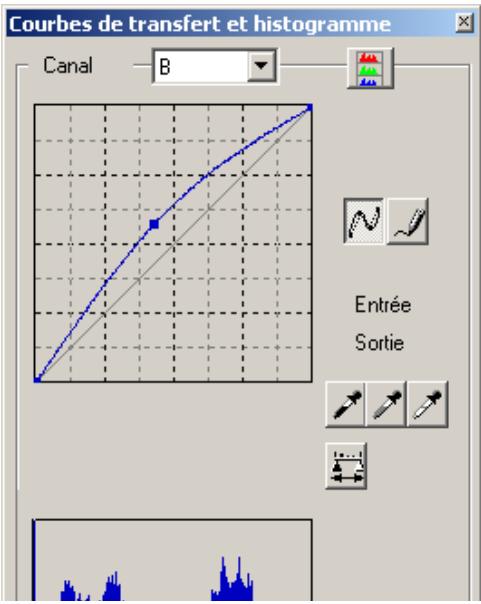

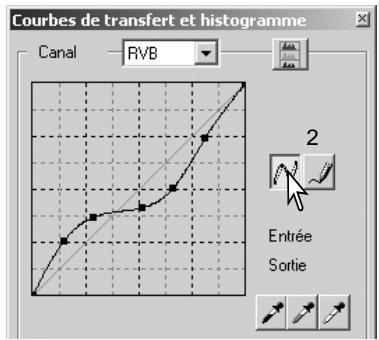

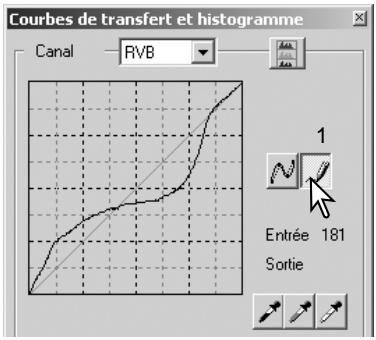

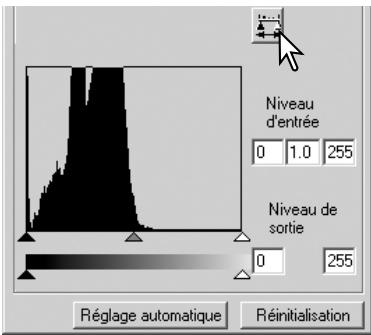

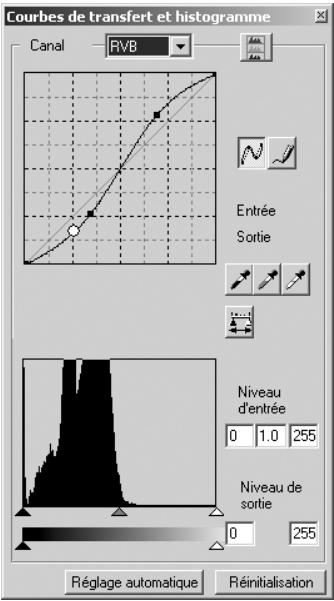

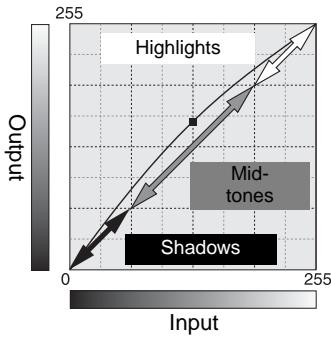

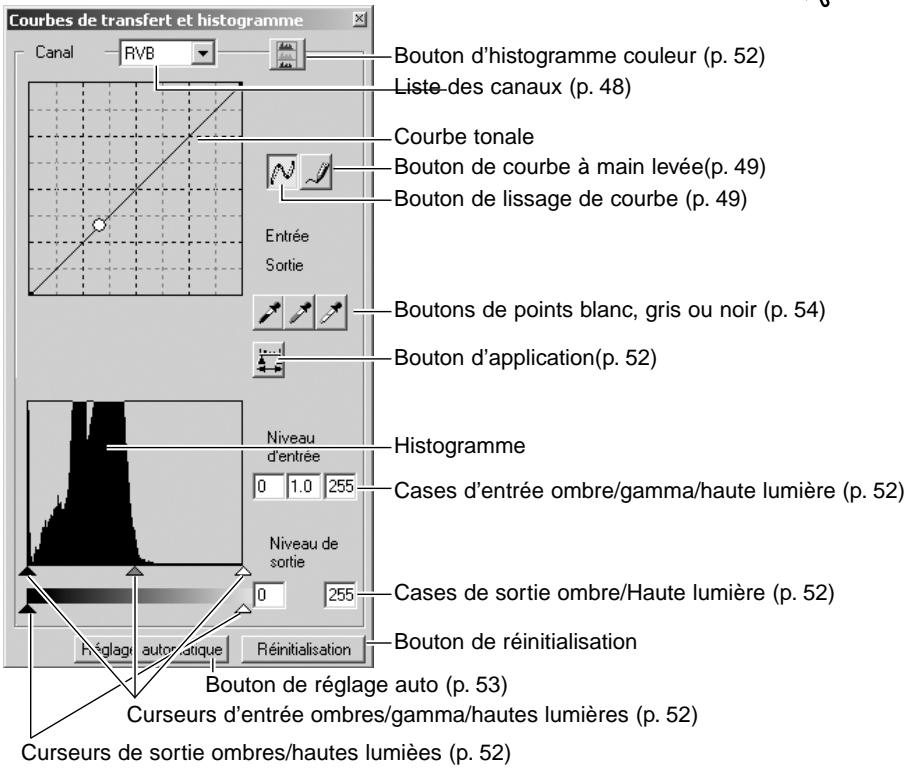

Corrections par courbes tonales

En sélectionnant les canaux individuels des couleurs primaires dans le réglage de courbes tonales, il est possible d'effectuer des réglages sur le rendu de couleur général de l'image. Dans cet exemple, l'image est trop jaune. En déplaçant la courbe du bleu vers le haut, l'image présente un rendu plus neutre. Pour d'autres corrections de courbes, voir page 50.

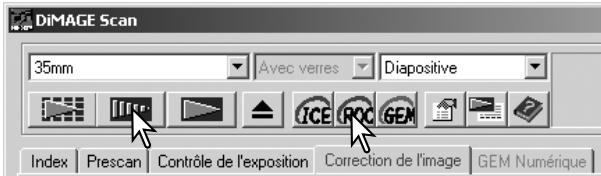

Digital ROC - reconstruction des couleurs

Image originale

Après traitement Digital ROC

Digital ROC restaure les couleurs des films passés, voir page 45.

Avant de commencer

Félicitations pour l'achat de cet équipement Minolta. Nous vous recommandons de lire entièrement ce mode d'emploi pour obtenir les meilleurs résultats de votre scanner.

Les fonctions du logiciel DiIMAGE Scan varient selon les modèles de scanner. Veuillez vous référer à la section du manuel intitulée "Compatibilité avec le DiIMAGE Scan Utility", afin de connaître les fonctions listées dans le mode d'emploi de ce logiciel qui ne sont pas compatibles avec votre scanner.

Si l'affichage des commandes du système est réglé en grand format de police de caractères, le texte des applications du DiIMAGE Scan ne sera pas affiché correctement. Utilisez la taille de police initiale du micro-ordinateur.

Ce mode d'emploi ne fournit pas de renseignements sur l'utilisation de base des micro-ordinateurs, ni sur le fonctionnement des systèmes d'exploitation Windows ou Macintosh. Pour de plus amples informations sur ces produits, reportez-vous aux manuels fournis par leurs constructeurs respectifs.

Les exemples donnés dans ce mode d'emploi concernent Windows. L'apparence des écrans peut être légèrement différente lorsque le scanner est utilisé avec un Macintosh ou d'autres versions de Windows. Les écrans peuvent également varier en fonction du modèle de scanner utilisé.

Toutes les précautions ont été prises pour assurer la précision de ce scanner. Les caractéristiques techniques mentionnées dans ce mode d'emploi sont basées sur les informations disponibles au moment de l'impression et sont sujettes à modification sans préavis. Minolta ne peut être tenu pour responsable de toute perte ou dommage causé par l'utilisation du logiciel.

Ce mode d'emploi ne peut être produit en totalité ou partie sans l'autorisation préalable de Minolta.

Avant d'installer le logiciel diimage scan

Les programmes résident dans la RAM, tels que les logiciels anti-virus, risquent d'entraîner l'échec de l'installation. Retirez ou désactivez ces programmes avant l'installation du logiciel DiIMAGE Scan, puis réinstallez-les.

Le mode d'emploi du scanner contient des informations concernant le système requis pour son utilisation; NE connectez PAS le scanner au micro-ordinateur avant d'avoir installé le logiciel DiIMAGE Scan.

Microsoft, Windows, Windows 98, Windows Me, Windows 2000 Professional et Windows NT sont des marques déposées de Microsoft Corporation. Macintosh, Apple et Power Macintosh sont des marques déposées de Apple Computer, Inc. Adobe et Photoshop sont des marques déposées de Adobe Systems Incorporated. Digital ICE3, Digital ICE, Digital ROC et Digital GEM sont des marques déposées et des

technologies de Applied Science Fiction, Inc aux États-Unis. Les autres sociétés ou marques citées sont des marques déposées et sont la propriété de leurs sociétés respectives.

TABLE des matières

Ce mode d'emploi contient des informations sur le logiciel utilisé DiIMAGE Scan. Consulter le mode d'emploi du scanner pour le connecter à un ordinateur et charger les passée-vues.

L'annexe de ce mode d'emploi fournit des informations complémentaires sur le fonctionnement du logiciel en fonction du modèle particulier du scanner.

Exemples en couleurs 2

Avant de commencer 3

Avant d'installer le logiciel DiIMAGE Scan 3

Installation 6

Windows 6

Macintosh 8

Utilitaire Easy Scan 10

Lancement de l'utilitaire Easy Scan 10

Utilisation de l'utilitaire Easy Scan 11

Numérisation de base 14

Lancement de l'utilitaire DiIMAGE Scan 14

Principes de la numérisation 14

Réglage du scanner 15

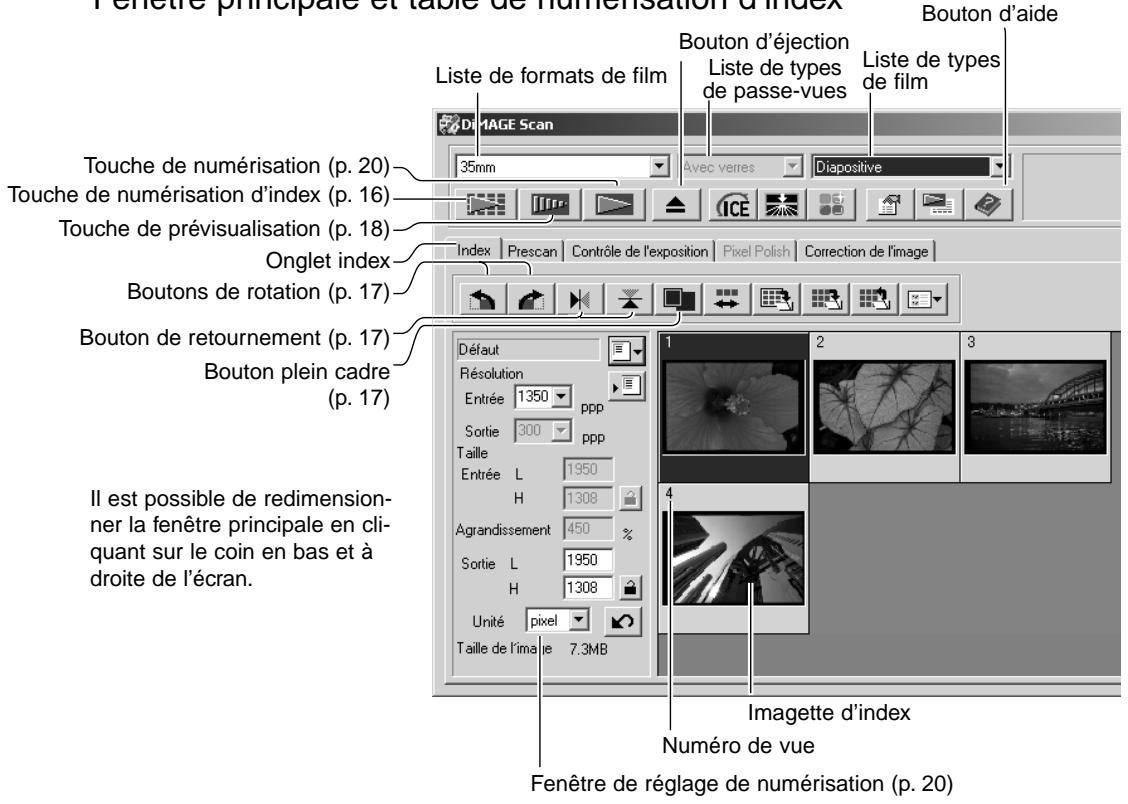

Fenêtre principale et table de numérisation d'index 15

Numérisation d'un index 16

Sélection d'images de l'index 16

Retournement et rotation d'image 17

Bouton plein cadre 17

Fenêtre principale et table de prévisualisation 18

Prévisualisation 18

Outil main 19

Zooming 19

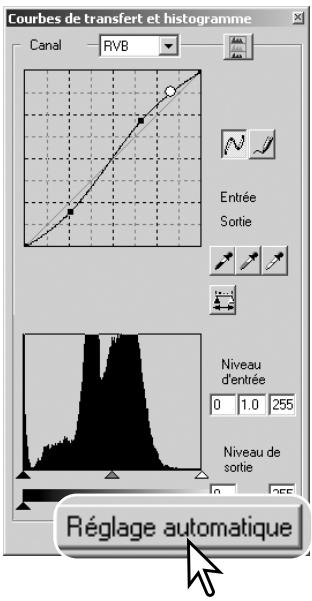

Réglage automatique 19

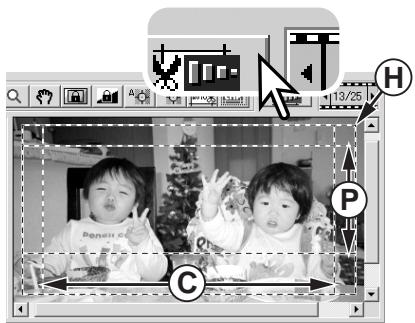

Bouton CHP (films APS) 19

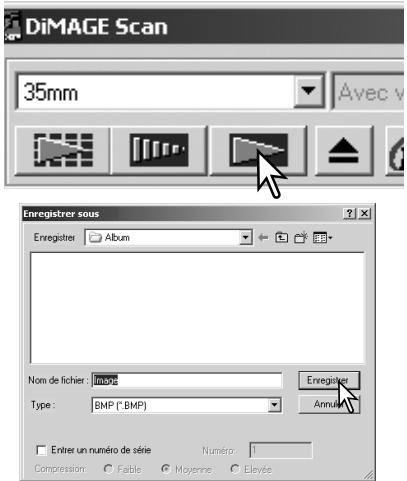

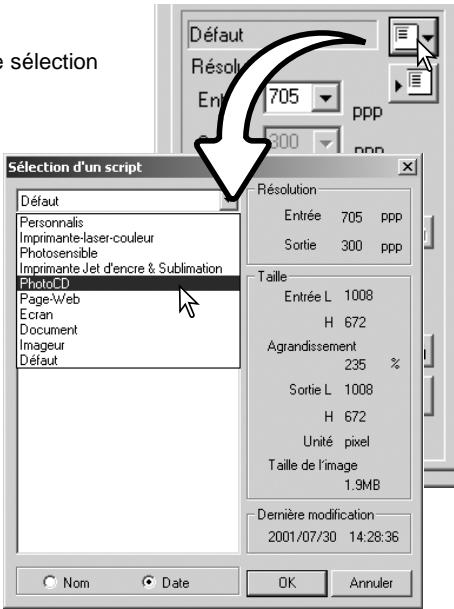

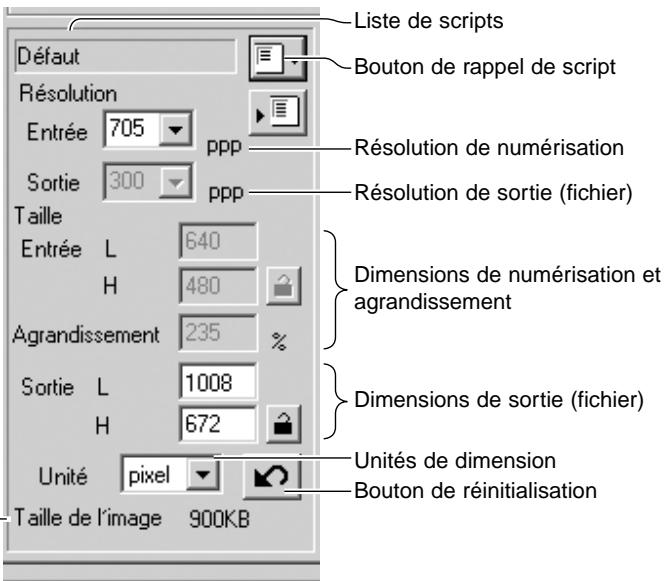

Numérisation définitive 20

Traitement d'image de base 22

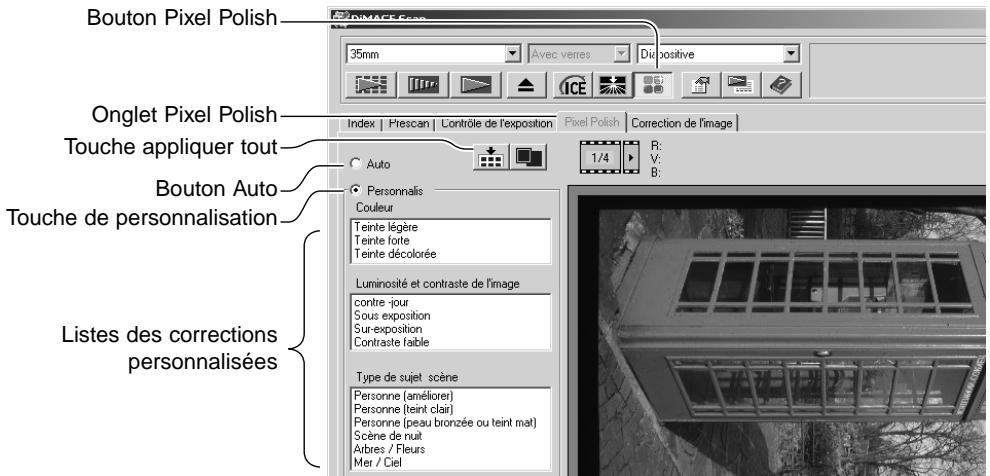

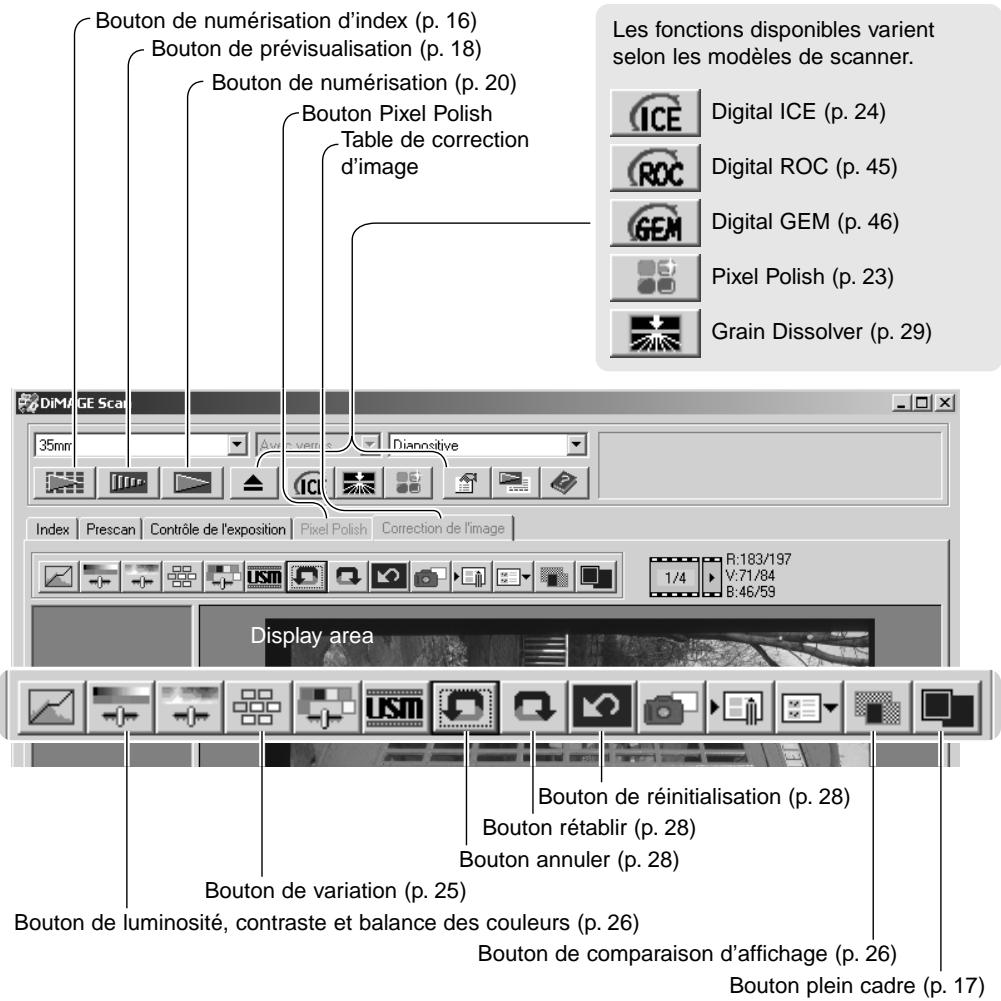

Fenêtre principale et table de correction d'image 22

Fonction Pixel Polish (lissage de pixels) 23

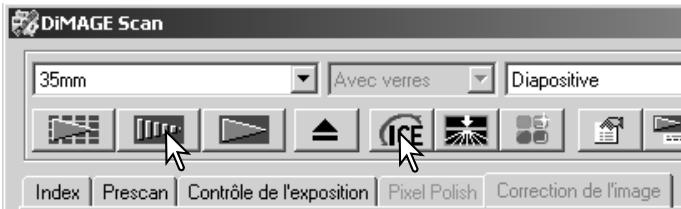

Traitement numérique ICE - Correction d'image renforcée 24

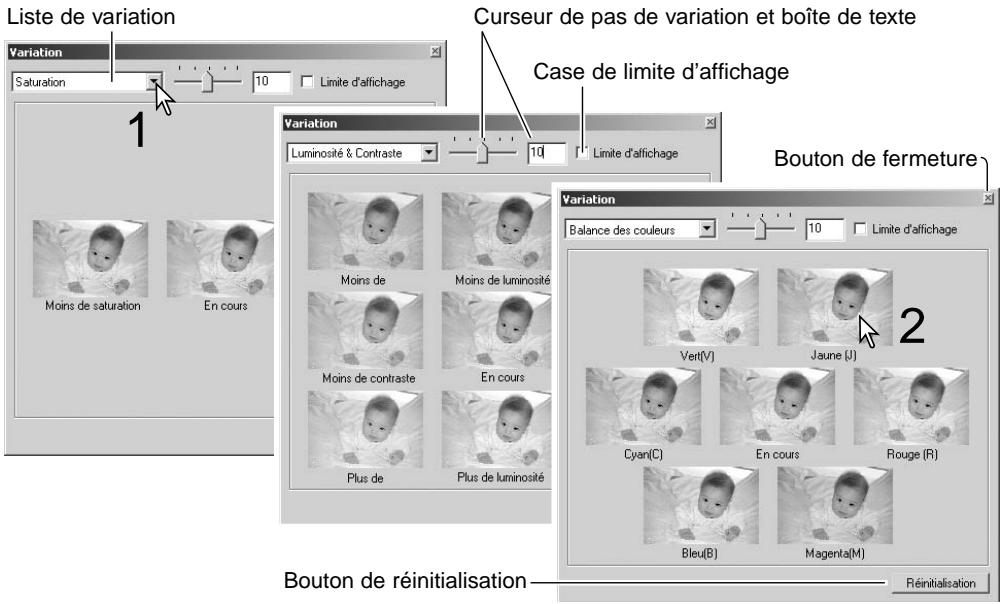

Correction par variation 25

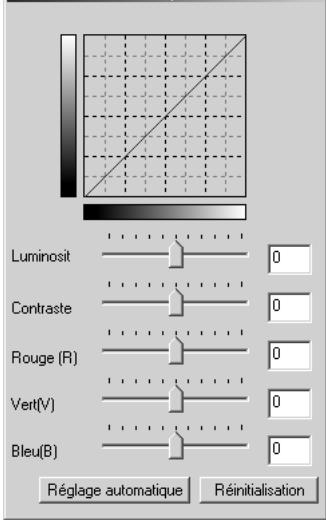

Luminosité, contraste et balance des couleurs 26

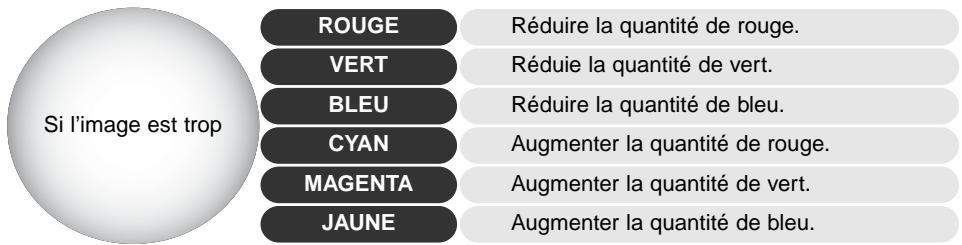

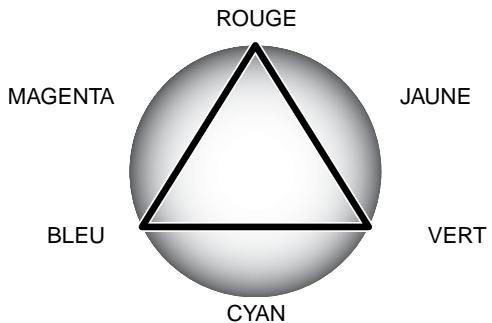

Introduction à la couleur 27

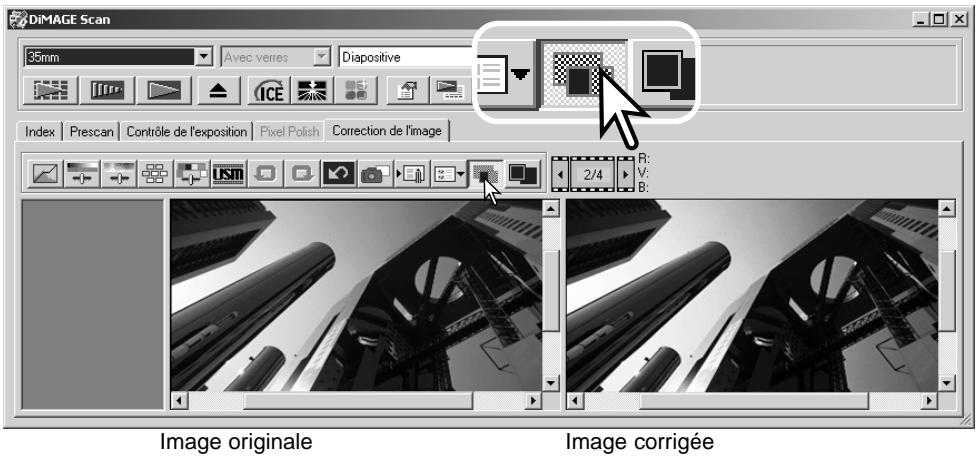

Comparaison avant/après correction d'image 28

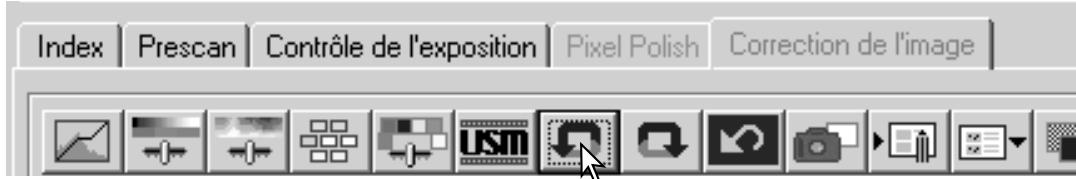

Fonction Annuler/Rétablir 28

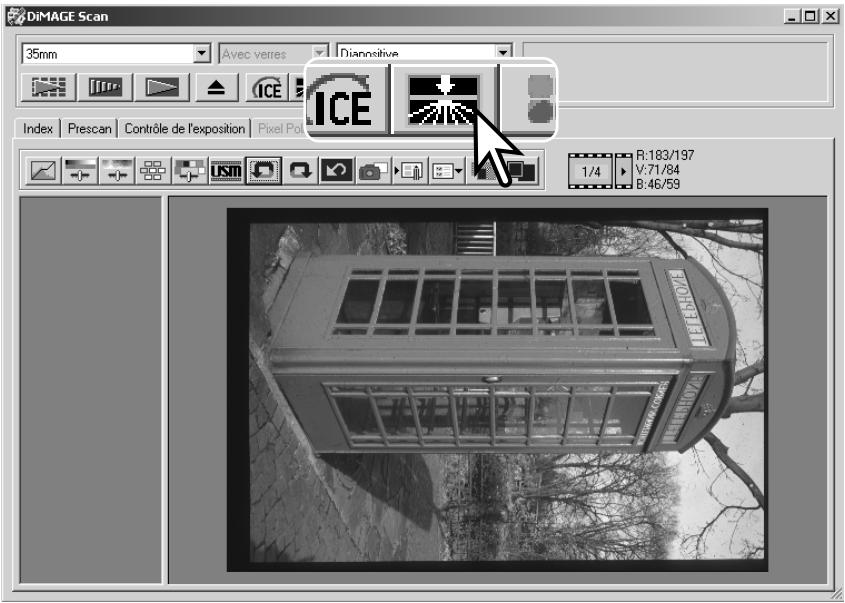

Fonction Grain Dissolver (atténuation du grain) 29

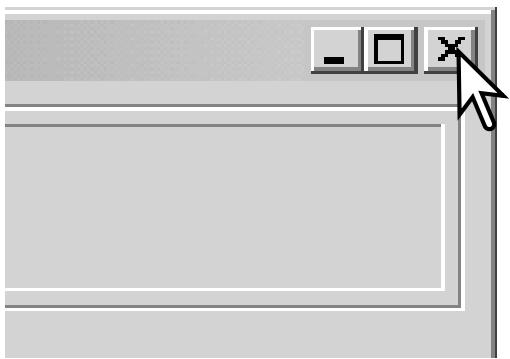

Refermer l'utilitaire DiIMAGE Scan 29

Numérisation avancée 30

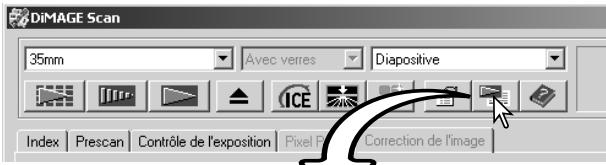

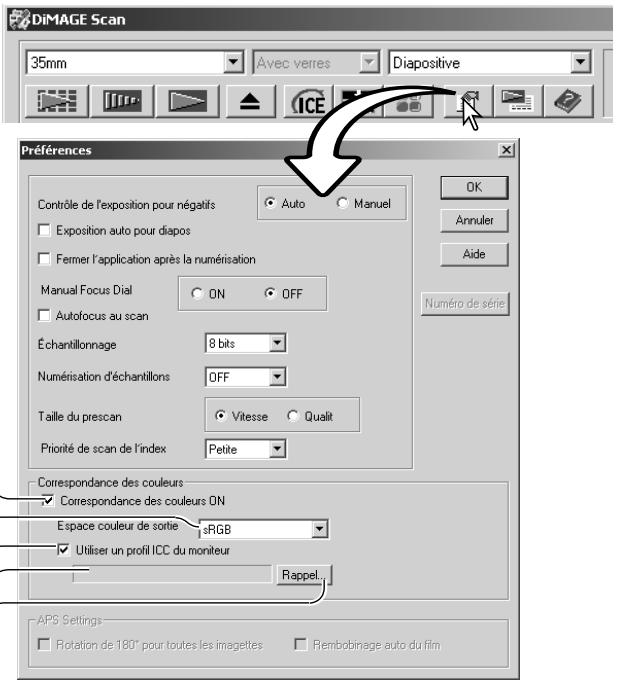

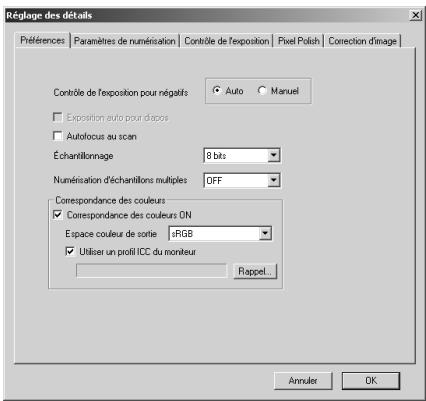

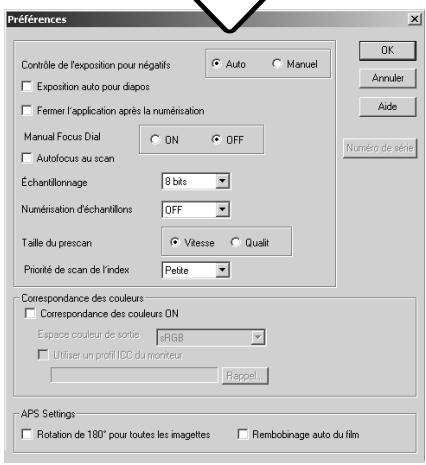

Réglage des préférences du scanner 30

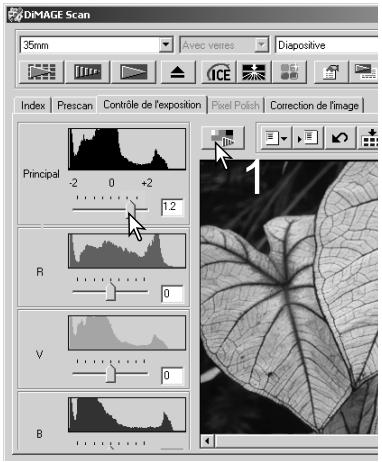

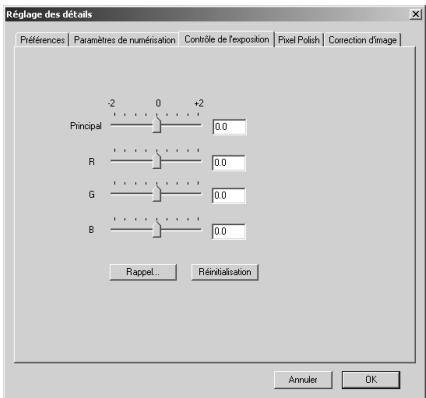

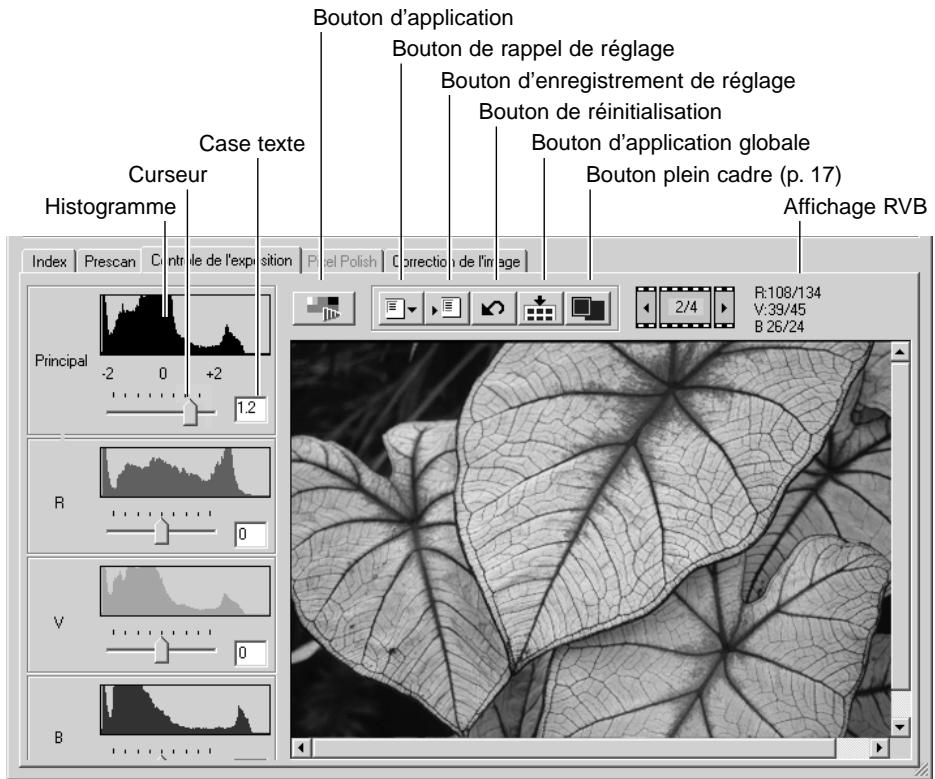

Table de contrôle d'exposition 32

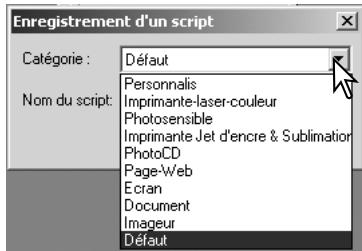

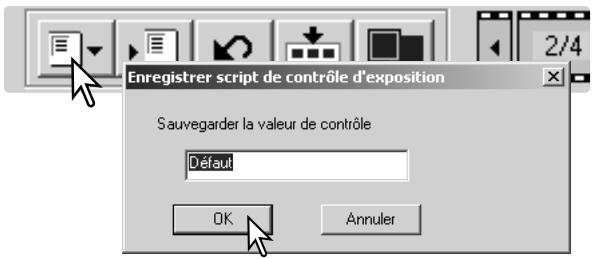

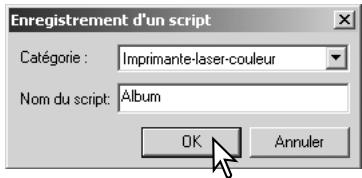

Enregistrement des réglages 33

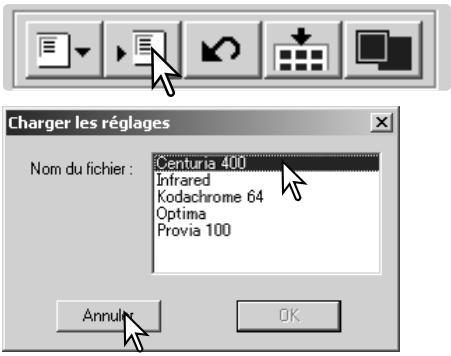

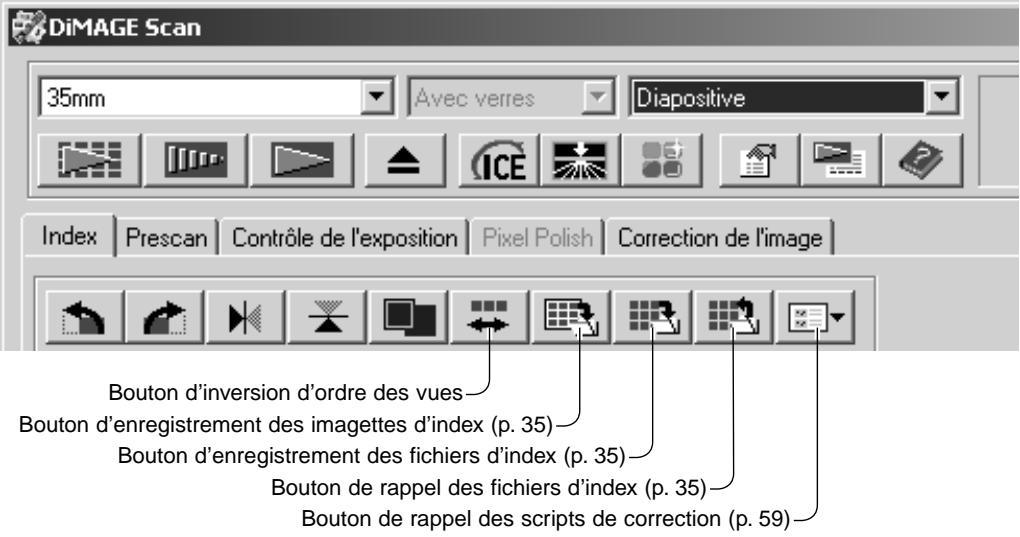

Rappel des réglages 33

Fonctions complémentaires de numérisation d'index 34

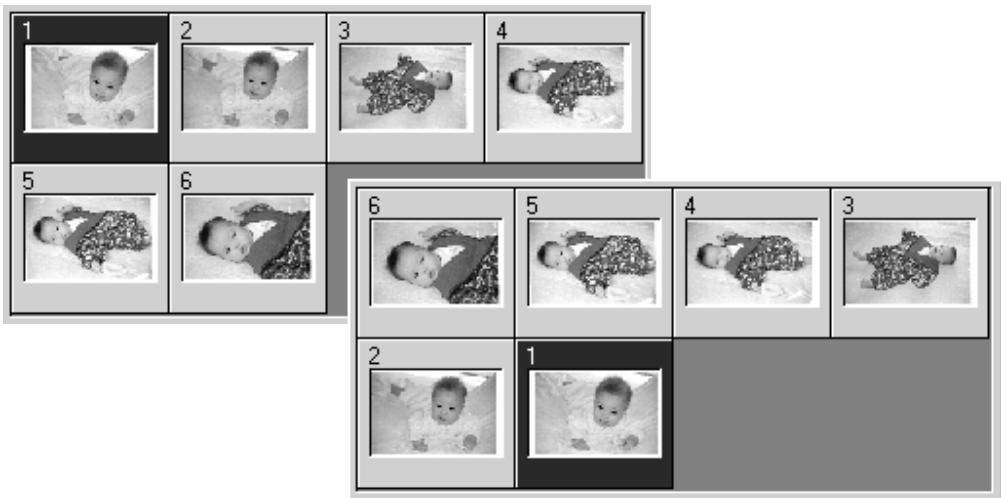

Inversion de l'ordre des vues 34

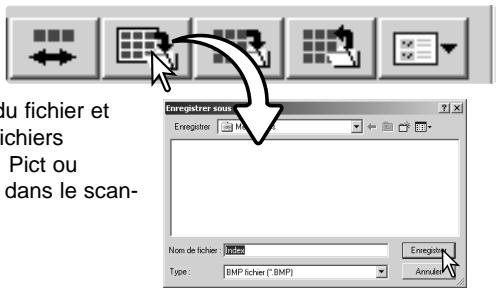

Enregistrement des images d'index 35

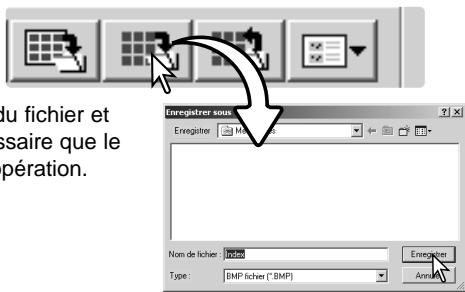

Enregistrement d'un fichier-index 35

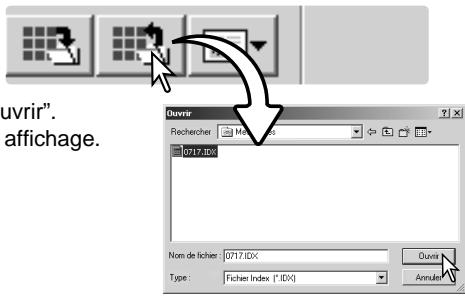

Rappel d'un fichier-index 35

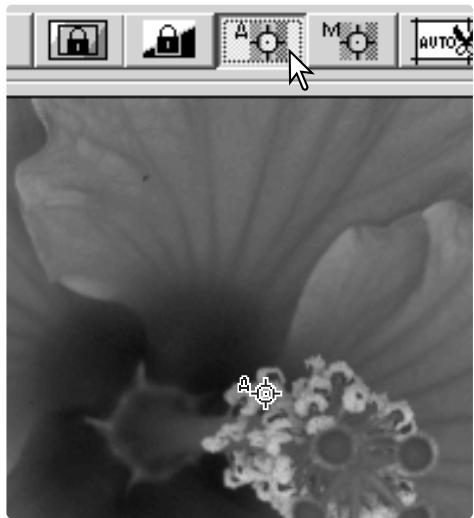

Fonctions complémentaires de prévisualisation 36 AF (Autofocus) ponctuel 36 Mise au point manuelle 37 Recadrage manuel 38 Exposition automatique 39 Sélection de la zone d'exposition auto 39 Mémorisation d'exposition 39 Réglage manuel de numérisation 40 Résolution et taille de sortie 41 Exemples de réglages de numérisation 42 Enregistrer des réglages de numérisation en tant que script 43 Suppression d'un script 43 Traitement d'image avancé 44 Outils complémentaires de traitement d'image 44 Traitement ROC - restauration des couleurs 45 Traitement GEM - Gestion et égalisation du grain 46 Courbe tonale et histogramme 48 Utilisation des courbes tonales 48 Modification de courbe à main levée 49 Guide pratique des corrections par courbes 50 Correction par histogramme 52 Réglages auto des corrections par courbes/histogramme 53 Corrections par point blanc, noir ou gris 54 Réglage des valeurs de point blanc et noir 55 Suivi de corrections d'image - Bouton instantané 55 Palette de teinte, saturation et luminosité 56 Correction de couleur sélective 57 À propos des modes RVB et CMJ 57 Filtrage de netteté (USM) 58 Enregistrement des corrections d'image 59 Rappel d'un script de correction 59 Personnalisation 60 Utilitaire de numérisation par lots 62 Correspondance des couleurs 66 Réglage de l'espace couleur de sortie 66 Espaces couleurs de sortie 67 Réglage de profil d'écran ICC 68 Profils couleur du scanner 68 Correspondance des couleurs : recommandations 69 Annexe 70 Scanners multiples 70 Désinstallation du logiciel DiIMAGE Scan. 70 Fichiers et dossiers installés 71 Systèmes requis pour les Dimage Scan Multi et Multi II 72 À propos des Dimage Scan Multi et Multi II. 73 Conservation des enregistrements 73 Feuille de données image 74 Exemples en couleurs 75

Installation

Dans l'exemple ci-dessous, le disque dur est C et le lecteur de CD-ROM est D. Les lettres désignant les lecteurs peuvent varier selon le micro-ordinateur.

Démarrer le micro-ordinateur pour lancer Windows.

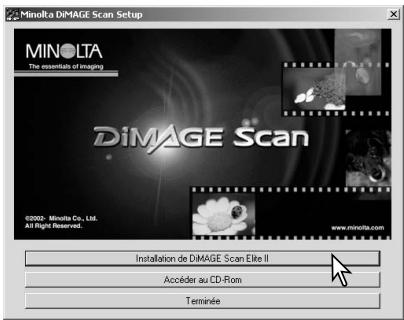

Insérer le logiciel DiIMAGE Scan dans le lecteur de CD-ROM. L'écran d'installation apparaît.

Cliquer sur l'installateur "Démarrer l'installation du DiIMAGE Scan". La fenêtre du programme de décompression apparait brièvement et l'installation commence automatiquement.

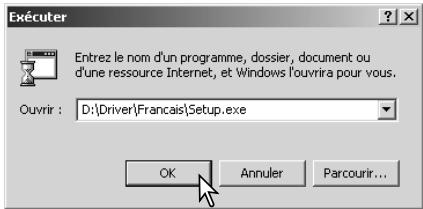

Si le programme d'installation ne démarre pas automatiquement, effectuer la procédure suivante :

1. Lancer le programme du menu de démarrage.
2. Cliquez sur "Parcourir" dans la boîte de dialogue.
3. Sélectionner le lecteur de CD-ROM dans la sous-boîte de la boîte de dialogue "Parcourir".
4. Ouvrir le dossier du pilote.
5. Ouvrir le dossier "Français".
6. Cliquer sur "Setup.exe". Le fichier et sa destination s'affichent dans la boîte de dialogue :

D:\Driver\Français\Setup.exe. Cliquer sur OK.

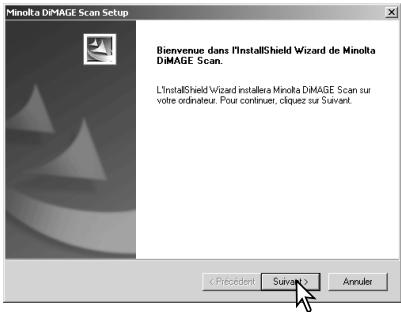

La fenêtre d'installation apparait. Cliquer sur "Suivant".

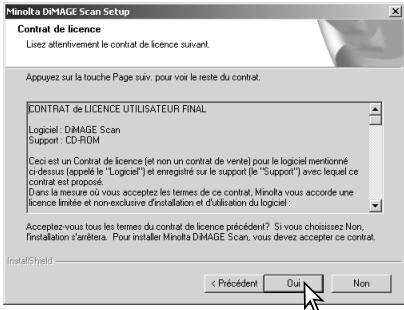

Cliquer sur "Oui" pour accepter les conditions de licence et continuer. Lire entièrement les conditions avant de continuer. Si vous n'acceptez pas ces conditions, cliquer sur "Non" pour quitter le programme d'installation.

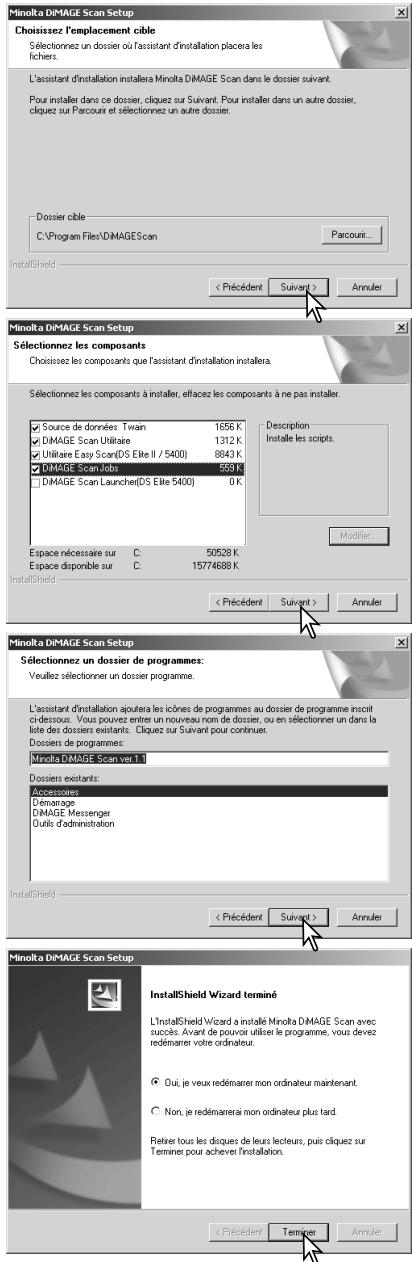

Pour installer le logiciel dans le dossier par défaut (C:\Program Files\DiMAGE Scan), cliquer sur "Suivant".

Pour installer le logiciel dans un autre dossier, cliquer sur "Parcourir" pour afficher la fenêtre de sélection de dossier. Indiquer le répertoire où doit être installé le logiciel, puis cliquer sur OK.

Sélectionner les fichiers à installer, puis cliquer sur "Suivant". Le DiIMAGE Scan Launcher et Quick Scan Utility doit être installé uniquement avec des scanners compatibles, voir à ce sujet le chapitre "Compatibility avec l'utilitaire DiIMAGE Scan" dans le mode d'emploi du scanner. Normalement, seules les données TWAIN doivent être installées. Les indications de ce mode d'emploi considèrent que les réglages de données TWAIN ont été effectués.

Le nom du dossier programme par défaut s'affiche. Pour installer les icônes de l'application dans ce dossier, cliquer sur "Suivant".

Pour installer les icônes de l'application dans un autre dossier existant, sélectionner l'un des dossiers de la liste de la boîte ci-dessous. Cliquer sur "Suivant" pour développer l'installation.

Le programme d'installation indique que l'installation a réussi. Cocher l'option "Redémarrer l'ordinateur", puis cliquer sur "Terminer". Lorsque l'ordinateur redémarre, le logiciel du scanner est opérationnel. Imprimer une copie du fichier Lisez moi pour référence.

Le logiciel du scanner peut être démarré directement à partir de la plupart des applications de traitement de l'image. Lorsqu'il est installé sur un ordinateur avec Windows, un pilote TWAIN est installé conjointement. Bien que le pilote TWAIN soit masqué, il permet au logiciel de démarrer à partir d'une application de traitement de l'image. Il autorise également la communication entre le scanner et l'ordinateur.

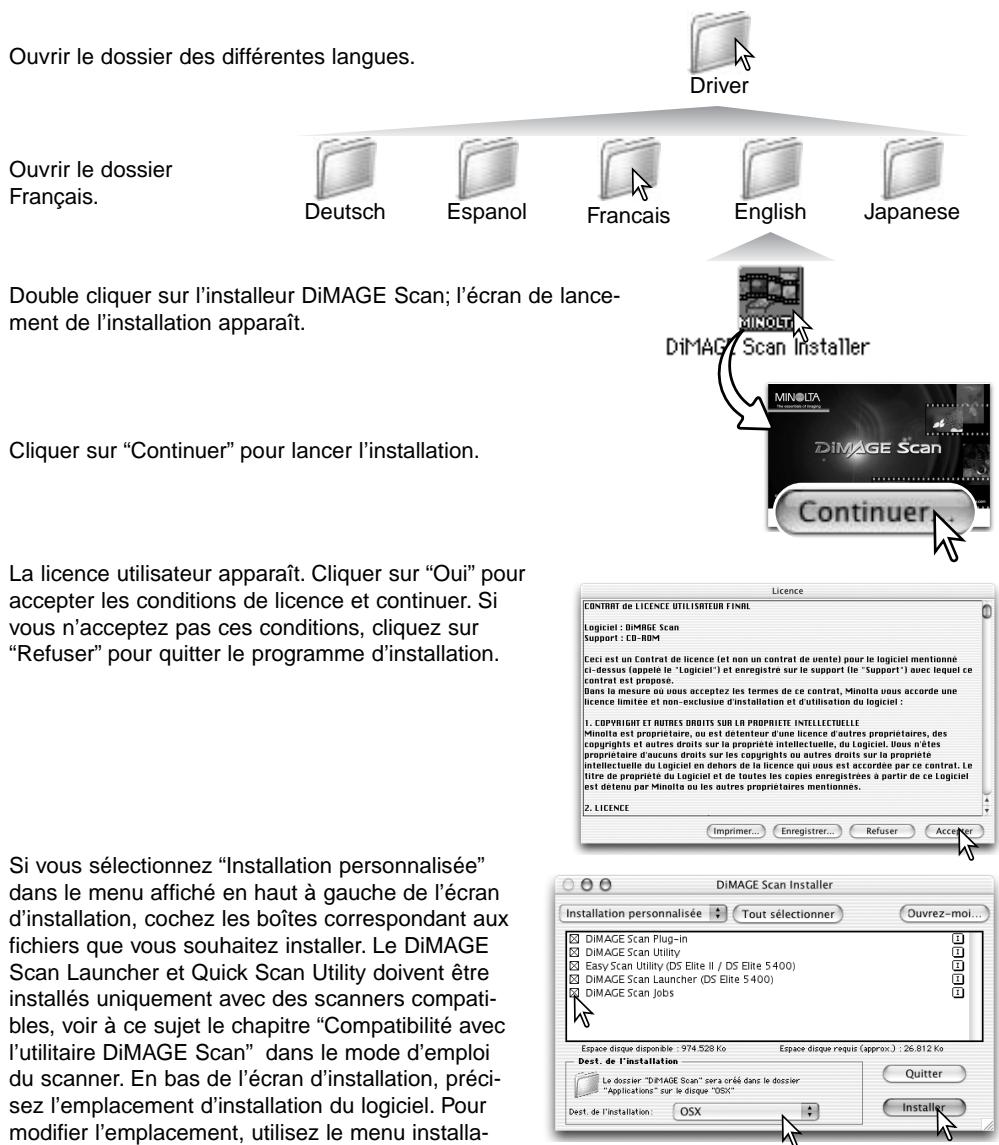

Démarrer le micro-ordinateur pour lancer Mac OS. Insérer le logiciel DiIMAGE Scan dans le lecteur de CD-ROM. L'icône du CD-ROM Dimage Scan apparaît sur le bureau.

Double-cliquez sur cette icône.

configuration-emplacement; ce menu peut être utilisé pour sélectionner un dossier existant ou en créer un nouveau.

Cliquez sur le bouton "Installation" pour lancer l'installation.

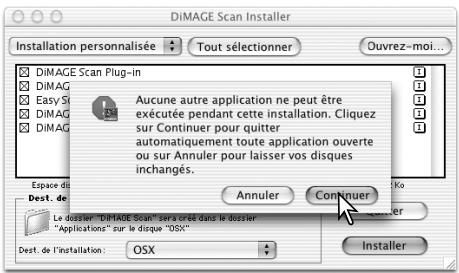

Toute application en cours doit être fermée avant d'installer le logiciel DiIMAGE Scan. Cliquer sur "Continuer" pour quitter toute application en cours et continuer l'installation. Cliquer sur "Annuler" pour annuler l'installation.

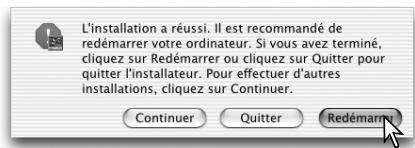

Un écran de confirmation de réussite de l'installation apparait. Cliquer sur "Redémarrer" pour quitter le programme d'installation et redémarrer l'ordinateur. Pour quitter le programme d'installation sans redémarrer l'ordinateur, cliquer sur "Quitter". Pour procéder à d'autres installations, cliquer sur "Continuer".

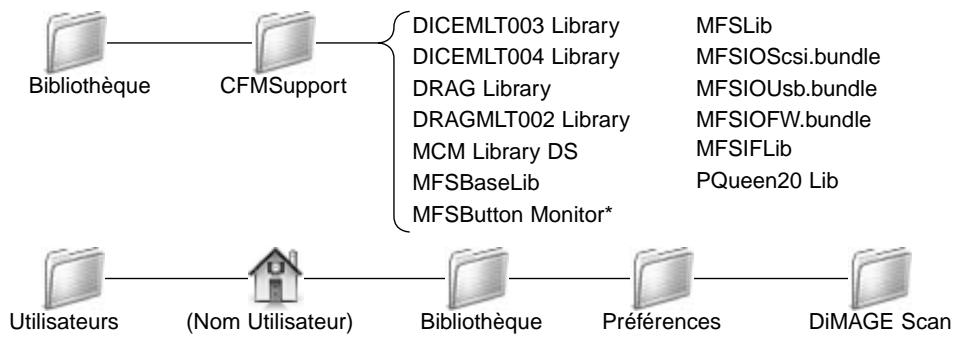

Une fois l'ordinateur redémarré, vérifier que le dossier de l'application DiIMAGE Scan est bien installé dans le dossier choisi. Imprimer une copie du fichier Lisez-moi pour référence.

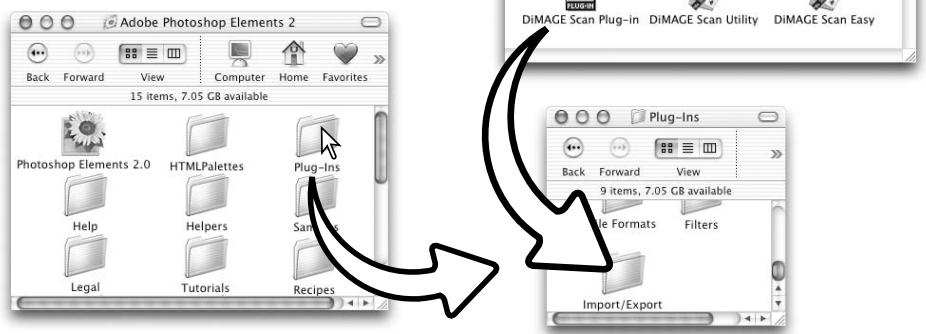

Si le plug-in de l'application DiIMAGE Scan doit être installé, faire glisser le fichier plug-in dans le dossier import de l'application de traitement d'image utilisée. Cela permet de lancer l'utilitaire DiIMAGE Scan directement à partir de cette application.

Utilitaire EASY SCAN

L'utilitaire DiIMAGE Scan Easy Scan est une application de numérisation simple et automatique. Il constitue un programme à part entière et ne peut pas être lancé à partir d'une autre application. Ce utilitaire n'est pas disponible avec tous les modèles de scanners. Reportez-vous au chapitre Remarques du mode d'emploi du scanner.

Avec l'utilitaire Easy Scan, les fonctions suivantes sont réglées automatiquement :

• Mise au point automatique pour chaque vue 35 mm ou pour la première vue APS seulement.
• Priorité de numérisation d'index : vitesse (p. 29).
• Fermeture automatique de l'utilitaire en fin de numérisation.
• Échantillonnage : 8 bits.
• Multi-échantillonnage : désactivation. Recadrage automatique : à l'intérieur de l'image (p. 19).
• Lorsque la fonction ROC est active, la correspondance de couleur est inactive.

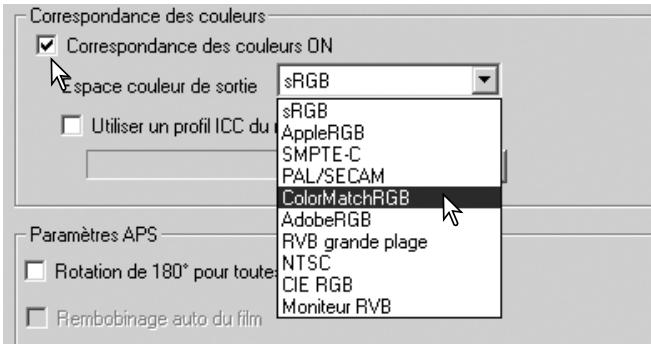

• Espace de sortie couleurs RVB lorsque la correspondance de couleur est active (p. 60).
• Exposition automatique avec tous les films sauf diapositives noir et blanc.

Lancement de l'utilitaire easy scan

La porte du scanner doit être complètement fermée pour permettre le scanner sous tension ou lancer l'utilitaire.

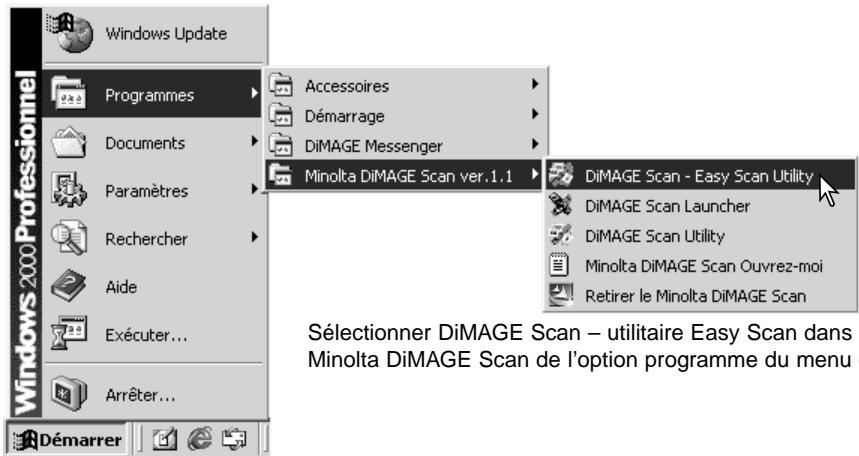

Sélectionner DiIMAGE Scan - utilisez Easy Scan dans le dossier Minolta DiIMAGE Scan de l'option programme du menu démarrage.

Ouvrir le dossier DiIMAGE Scan, et double-cliquer sur l'icône de l'utilitaire DiIMAGE Scan.

DiIMAGE Scan Easy

Utilisation de l'utilitaire easy scan

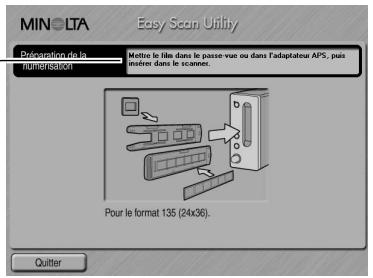

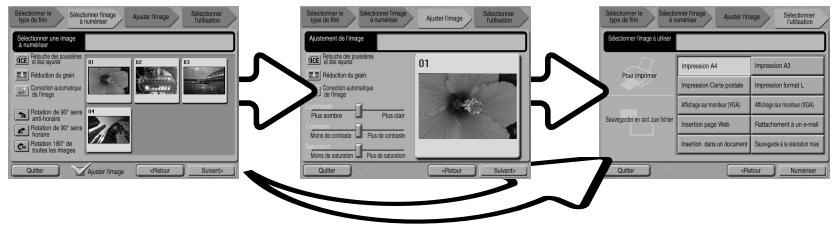

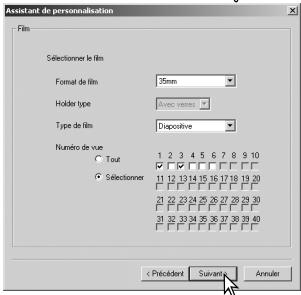

Lorsque l'utilitaire Easy Scan est lancé, l'écran Easy Scan s'ouvre. Pour numériser des images, suivre les instructions. Les écrans et les fonctions varient selon les modèles de scanner.

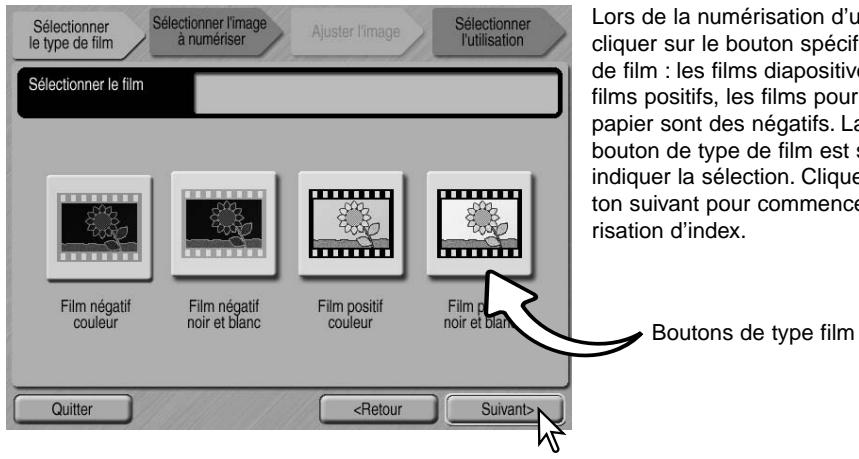

Un écran demandant un passe-vues apparaît. Charger et insérer le passe-vues en suivant les instructions du chapitre du mode d'emploi consacré au chargement d'un passe-vues.

Si un adaptateur optionnel APS est utilisé, un index de numérisation est créé et l'étape suivante est outrepassée. La fonction d'autodetection de l'APS règle automatiquement le type de film entre couleur ou noir et blanc, et positif ou négatif (selon les modèles de scanners utilisés).

-La barre d'état en haut de chaque fenêtre donne les instructions ou décrit la fonction sur laquelle le pointeur de la souris est placé.

Pour quitter Easy Scan à n'importe quel moment, cliquer sur le bouton Quitter en bas à gauche de la fenêtre. Le passe-vue sera éjecté automatiquement.

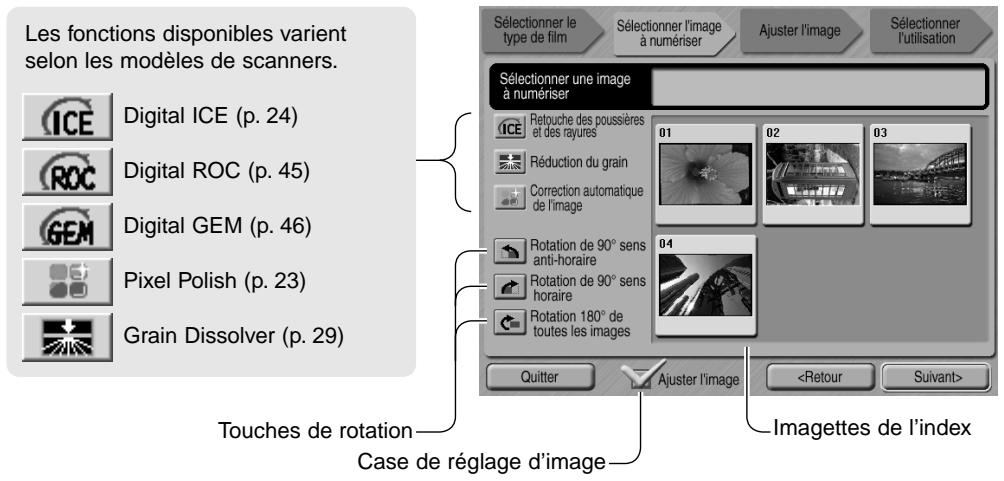

Notes (macintosh)

Pour annuler une numérisation d'index, une prévisualisation ou une numérisation finale une fois celles-ci lancées, cliquer et garder la souris sur le bouton d'annulation dans la boîte de dialogue de progression ou appuyer et maintenir enfoncées les touches de clavier Commande et Point (.) jusqu'à ce que le bouton d'annulation apparaisse en gris.

Une fois l'index de numérisation effectué, des imagettes de toutes les vues du passé-vues sont affichées. Cliquer sur l'imagette à numériser. Sa couche est sur lignée pour indiquer la sélection. Une seule image peut être sélectionnée. Lors de l'utilisation de l'adaptateur APS optionnel, les nombres des imagettes correspondant aux nombres de vues du film.

Lorsqu'une fonction de traitement d'image est sélectionnée, elle est effective jusqu'à son annulation. Toutes les fonctions ne sont pas utilisables avec les films noir et blanc. La fonction Grain Dissolver (atténuation du grain) s'active automatiquement avec Digital ICE lorsque ces deux fonctions sont disponibles.

Cliquer sur la case de sélection de réglage de l'image pour accéder à l'écran de réglage d'image afin de contrôler la luminosité, le contraste et la saturation. Pour aller directement à l'écran de sélection d'utilisation, découvrir la case de réglage d'image.

Lors de la numérisation avec l'adaptateur APS optionnel, toutes les imagettes créées ne pourront être affichées. Une touche de défilément apparaît sur le côté de la fenêtre. La flèche unique permet de faire défiler les lignes une par une, la double-flèche permet de faire défiler deux lignes à la fois.

Sélectionner l'image à numériser. Sélectionner le traitement d'image ou la rotation de l'image si nécessaire. Cliquer sur le bouton "Suivant" pour continuer.

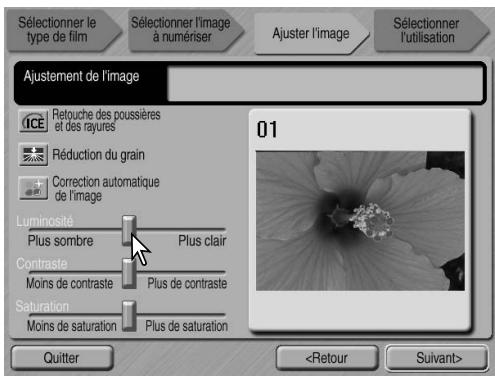

Si l'option de réglage d'image a été cochée sur l'écran précédent, l'écran de réglage d'image sera affiché. Les fonctions automatiques de traitement de l'image de l'écran précédent seront alors affichées.

Cliquez les curseurs et faites-les coulisser pour régler la luminosité, le contraste et la saturation de l'image ; les modifications apparaissent sur la photo affichée. Toutes les modifications effectuées pour la luminosité, le contraste et la saturation restent effectives jusqu'à la réinitialisation ou jusqu'à ce que l'utilitaire soit fermé. Ces réglages ne sont pas annulés si vous revenez à l'écran précédent et si vous découvrez la case de réglage d'image.

Après avoir effectué les réglages d'image, cliquer sur le bouton "Suivant".

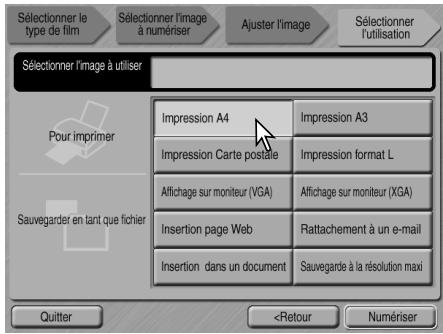

Sélectionner l'option qui correspond le mieux à l'utilisation finale de l'image numérique. Une seule option peut être sélectionnée. Cliquer sur le bouton de numérisation pour continuer. L'écran "Enregistrer sous" s'ouvre. Si l'image doit être utilisée pour plusieurs applications, renouveler la procédure de numérisation pour chaque type d'utilisation de l'image.

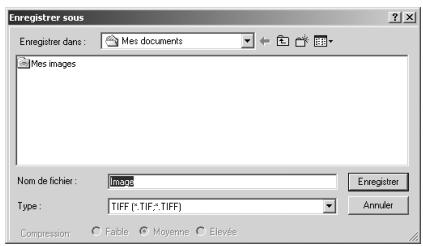

Dans l'écran "Enregistrer sous", préciser le nom du fichier, son format et la destination des données image. Les images peuvent être sauvegardées en format BMP, JPEG, TIFF, ou PICT. Voir page 21 pour plus d'informations sur les formats. Lors de l'enregistrement de fichiers JPEG, le taux de compression peut être précisé. Cliquer sur le bouton "Enregistrer" pour terminer la numérisation.

Lors de l'utilisation d'un périphérique d'enregistrement USB sur le même bus que le scanner, sauvegarder les données sur le disque dur du micro-ordinateur avant de les transférer sur le périphérique d'enregistrement. Sauvegarder directement les données numérisées sur le périphérique risque d'endommager le fichier-image.

Une fois la numérisation effectuée, l'image est prête à être utilisée. Cliquer sur le bouton approprié pour continuer ou fermer l'utilitaire. Le bouton "Quitter" ferme l'utilitaire Easy Scan et éjecte le passe-vues. Le bouton "Recharger le passe-vues" éjecte le passe-vues pour que le film puisse être changé. Le bouton "Continuer" permet de numériser d'autres images du passe-vues. Éteindre le scanner s'il n'est plus utilisé.

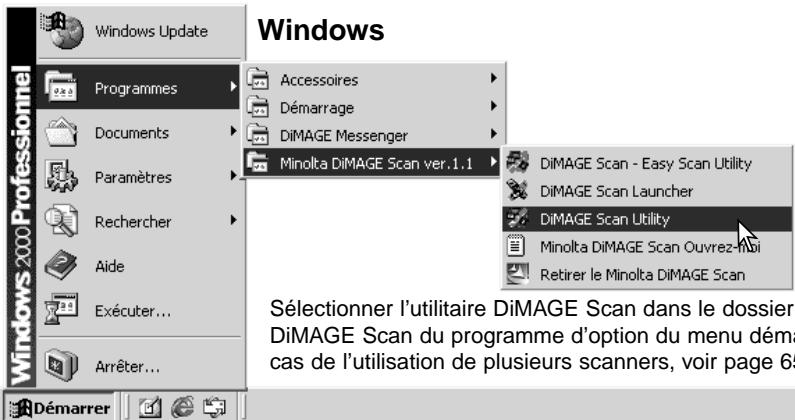

Lancement de l'utilitaire diimage scan

Ne pas lancer l'utilitaire avec un passe-vues chargé dans le scanner. Si le scanner est équipé d'une porte frontale, celle-ci doit être fermée. L'utilitaire peut également être chargé à partir d'une application de traitement d'image. Voir la section concernant l'installation de Windows et Macintosh.

Sélectionner l'utilitaire DiIMAGE Scan dans le dossier Minolta DiIMAGE Scan du programme d'options du menu démarrer. Dans le cas de l'utilisation de plusieurs scanners, voir page 65.

Ouvrir le dossier DiIMAGE Scan, et double-cliquer sur l'icône DiIMAGE Scan. Dans le cas de l'utilisation de plusieurs scanners, voir page 65.

DiIMAGE Scan Utility

Principes de la numérisation

Nous vous recommandons de lire entièrement cette section avant de passer aux suivantes. Avant toute numérisation, le passe-partout doit être chargé et inséré dans le scanner. Se reporter au mode d'emploi du scanner pour de plus amples détails sur la manière de charger et d'insérer le passe-partout, ainsi que sur les précautions à prendre pour la manipulation du film.

Trois types de numérisation peuvent être effectués, seuls ou en association, selon la charge et le niveau de traitement nécessaire :

Numérisation d'index :	Pour afficher, sous forme d'imagettes, les vues d'un d'un chargeur de film 35 mm ou APS. Ceci est particulièrement utile lorsque l'on souhaite numérique des vues multiples ou un film ou pour sélectionner une image parmi des vuessemblables
Prévisualisation:	Pour afficher la prévisualisation d'une vue particulière. Elle permet de recad-rer ou de corriger l'image à l'aide des outils de traitement d'image du DiIMAGE Scan.
Numérisation :	Pour enregistrer et exporter une vue. La numérisation compte les informations de taille, de résolution et de format de fichier.

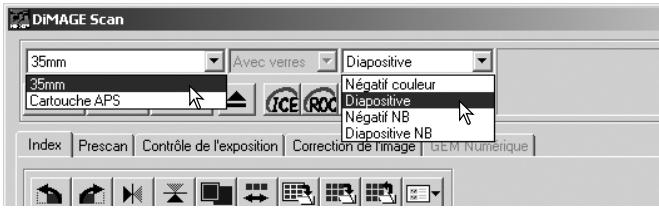

Réglage du scanner

Le type et le format de film doivent être indiqués avant d'effectuer une numérisation. Se reporter à la section correspondante du mode d'emploi du scanner pour plus de détails.

Le type et le format de film peuvent être sélectionnés à partir des menus déroulants en haut et à gauche de la fenêtre principale. Si le passe-vues inséré et le format de film sélectionné ne correspondent pas, un message apparait et la numérisation est impossible.

Certains modèles de scanners utilisent des passe-vues en verre et sans verre. Se reporter à l'annexe du mode d'emploi du scanner. Ce réglage s'effectue dans la liste déroulante du type de passe-vues.

Numérisation d'un index

Les films 24 × 36 ou APS peuvent donner lieu à des numérisations d'index. Il n'est pas possible d'effectuer une numérisation d'index avec un passe-vues pour un film moyen format. Le type de passe-vues varie selon les modèles de scanner.

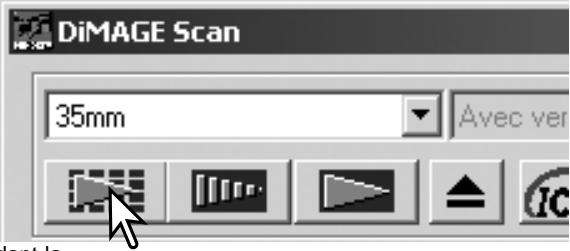

Le passe-vues étant chargé et inséré dans le scanner, cliquer sur le bouton de numérisation d'index de la fenêtre principale pour lancer la numérisation. Toutes les vues du passe-vues sont numérotées. Le numéro de vue de l'index correspond au numéro de vue du passe-vues. Les vues peuvent être prévisualisées ou numérotées sans index préalable.

Pour annuler la numérisation, cliquer sur le bouton de la petite boîte de dialogue qui apparait pendant la numérisation, ou appuyer sur la touche "Echap" (Windows) ou simultanément sur la touche de "command" et sur la touche (.)(Macintosh).

Les imagettes restent affichées jusqu'à la prochaine numérisation d'index ou au changement de type ou de format de film. Pour réinitialiser l'écran et supprimer les imagettes affichées, appuyer simultanément sur les touches "control" (Windows) ou "command" (Macintosh) et les touches "majuscule" et (R).

Sélection d'images de l'index

L'affichage des imagettes autorise la sélection d'imagette simple ou multiple pour prévisualisation ou numération. Il est également possible de les soumettre à des rotations via les fonctions du logiciel.

Cliquer sur l'imagette sélectionnée. Celle-ci est entourée d'un cadre foncé.

Pour sélectionner plusieurs imagettes, appuyer sur la touche "control" (Windows) ou "command" (Macintosh) et la maintenir, puis cliquer sur chaque imagette à numériser. Les imagettes sélectionnées sont entourées d'un cadre foncé. Pour déselectionner une imagette, cliquer une

seconde fois sur elle en maintenant la touche "control" (Windows) ou "command" (Macintosh). Pour sélectionner des imagettes consécutives, appuyer simultanément sur la touche "majuscule" et maintenir, puis cliquer sur la première et la dernière imagette de la série. Appuyer sur la touche "control" (Windows) ou "command" (Macintosh) et simultanément sur la touche A pour sélectionner toutes les vues.

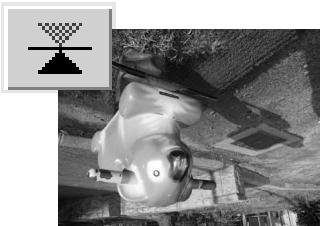

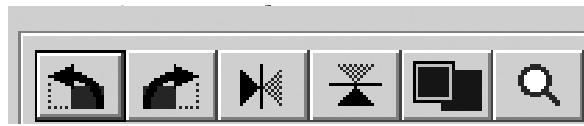

Retournement et rotation d'image

Les boutons retournement et rotation de la barre d'outils permettent de modifier l'orientation des imagettes avant prévisualisation ou numérisation.

Rotation - Le bouton gauche permet une rotation des imagettes dans le sens horaire, et le bouton droit, une rotation dans le sens anti-horaire.

Original

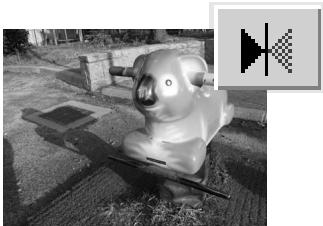

Retournement - le retournement permet la création d'une image miroir.

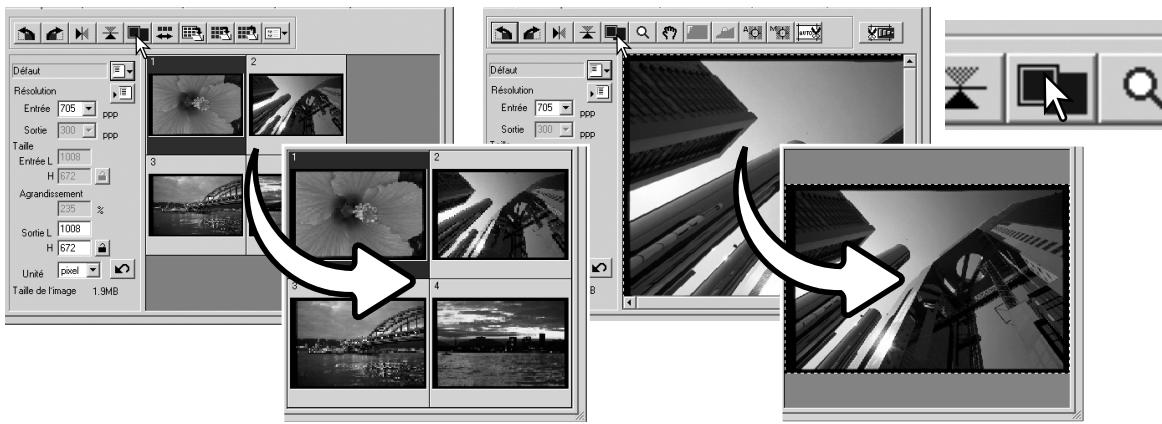

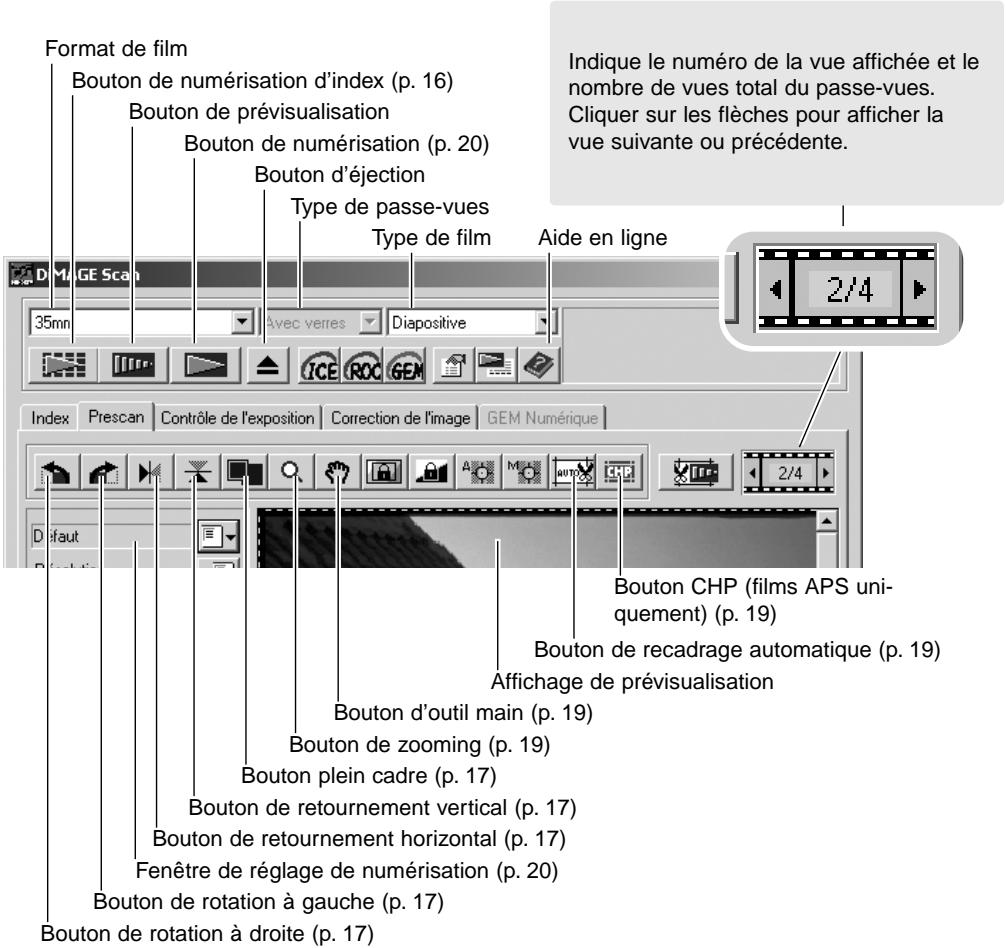

Bouton plein cadre

Normalement, les imagettes et les vues prévisualisées sont affichées selon leur taille et leur résolution. Si leur nombre est trop élevé ou trop faible, cliquer sur le bouton plein cadre pour les redimensionner automatiquement au format de la fenêtre de l'utilitaire. Cliquer de nouveau pour les ramener à leur taille initiale. Les outils de zooming et de main ne peuvent pas être utilisés avec la fonction plein cadre.

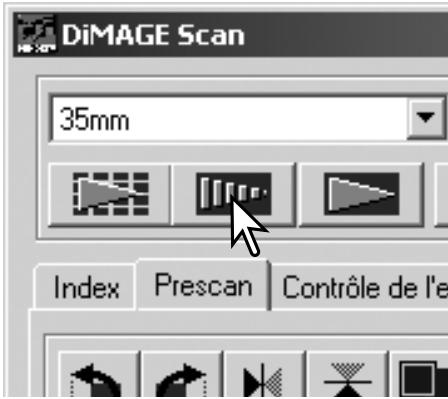

Prévisualisation

Sélectionner la vue de l'index à prévisualiser. Cliquer sur le bouton de prévisualisation de la fenêtre principale. Un double-clic sur la corbeille d'index lance la prévisualisation même si aucune image n'est affichée à l'intérieur; la fenêtre de prévisualisation s'ouvre automatiquement.

En cas d'utilisation d'un passe-vues à vue unique moyen format, cliquer sur le bouton de prévisualisation de la fenêtre principale.

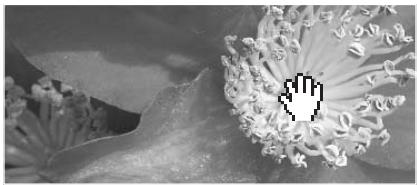

Outil main

L'outil main permet de faire défiler une image plus grande que le cadre d'affichage. Cliquer sur le bouton d'outil main, puis cliquer et faire glisser l'image. Cet outil ne peut pas être utilisé lorsque la fonction plein cadre est active (p. 17).

L'image affichée peut être réduite ou agrandie. Cliquer sur le bouton de zooming de la barre d'outils, puis cliquer sur l'image à agrandir. Pour réduire l'image, appuyer sur la touche "control" (Windows) ou "option" (Macintosh) et la maintenir, puis cliquer sur l'image. Lorsque les limites d'agrandissement ou de réduction sont atteintes, les icônes + et - disparaissent. Cet outil ne peut pas être utilisé lorsque la fonction plein cadre est active (p. 17).

Agrandir Réduire

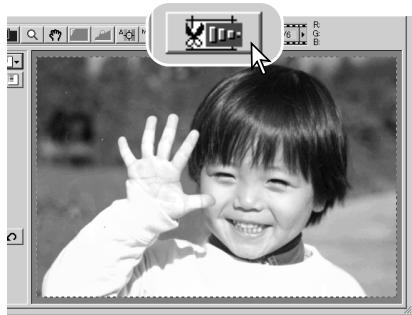

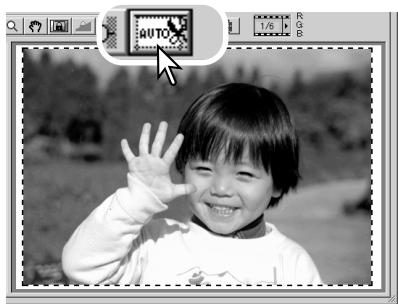

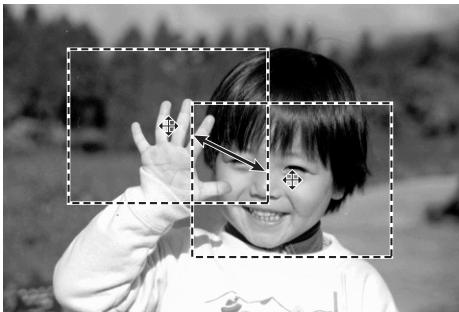

Recadrage automatique

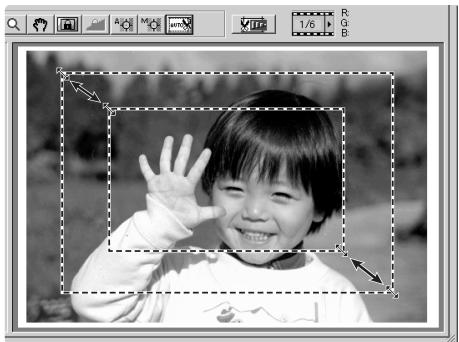

Le recadrage permet de recomposer l'image en éliminant l'espace blanc qui entoure le sujet principal. L'action sur le bouton de recadrage auto obéit à un cycle de trois positions : recadrage sur la bordure extérieure, recadrage sur la bordure intérieure et recadrage d'origine. La zone de cadrage est matérialisée par une ligne pointillée. Le recadrage peut également être effectué manuellement (p. 38). Lors de l'utilisation d'outils de correction d'image, seule la zone recadrée est affichée.

Bouton CHP (films APS quintement)

Les scanners qui acceptent les adaptateurs de films APS peuvent utiliser le bouton CHP pour recadrer une image à l'un des formats APS. Un clic sur ce bouton fait alterner le recadrage entre les formats de cadrage C, H, et P. La zone de cadrage peut être modifiée ou déplacée avec la souris en pointant la ligne pointillée, puis cliquer et faire glisser. Le recadrage peut également être effectué manuellement (p. 40). Dans le cas d'utilisation d'outils de correction d'image, seule la zone recadrée est affichée.

Numérisation définitive

Avant d'effectuer la numérisation définitive, les paramètres d'entrée et de sortie doivent être indiqués. Bien qu'il soit possible d'entrer directement ces réglages de numérisation, l'utilitaire DiAGE Scan propose également une méthode facile : la fonction de script qui détermine automatiquement les réglages en fonction de l'utilisation prévue de l'image. La boîte de dialogue de réglages de numérisation est située à gauche des fenêtres de numérisation d'index et de prévisualisation.

L'utilitaire Standard Scan contient plus de 100 scripts préinstallés correspondant à de nombreux usages d'image. Pour créer votre propre script, voir page 38. Pour consulter la liste des paramètres de scripts, se reporter au mode d'emploi du scanner.

-La taille est basée sur le nombre total de pixels de l'image et peut être différente de la taille des données sauvegardées selon le format de fichier choisi.

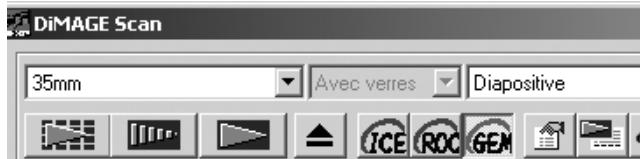

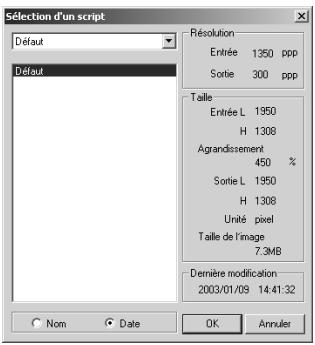

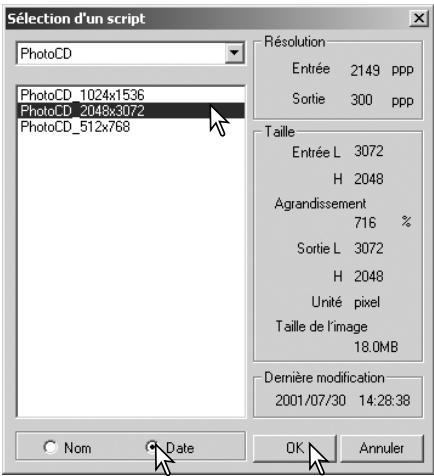

Cliquer sur le bouton de rappel de script. La boîte de sélection de script apparait.

Sélectionner une catégorie dans la liste déroulante.

Les catégories varient en fonction des modèles de scanner.

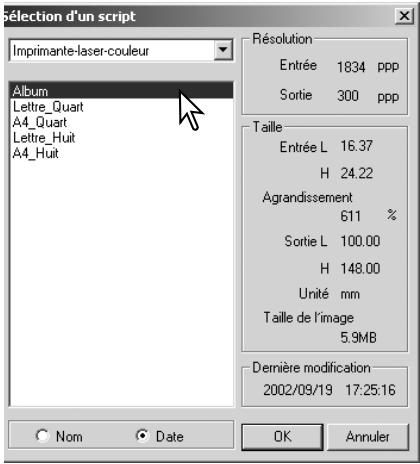

Cliquer sur un nom de fichier pour le sélectionner. Les fichiers peuvent être triés chronologiquement ou alphabetiquement en cliquant sur les boutons de critère "nom" ou "date" situés au bas de la boîte de dialogue.

Les réglages de numérisation du script sélectionné s'affichent sur le côté droit de la fenêtre de sélection et varient en fonction du format de film. Cliquer sur le bouton "OK" pour les appliquer au script.

Lorsque le fichier script est rappelé, la zone de cadrage apparaît automatiquement sur l'image. Le cadrage est proportionnel au type de sortie indiqué. Le cadrage peut être modifié, mais dans les mêmes proportions ; les données d'entrée et de sortie sont également automatiquement adaptées pour correspondre à la modification du cadre.

Cliquer sur le bouton de numérisation pour lancer la numérisation définitive. Si l'utilitaire DiIMAGE Scan a été ouvert dans une application de traitement d'image, l'image numérisée sera affichée dans cette application, sinon, la boîte d'enregistrement apparait.

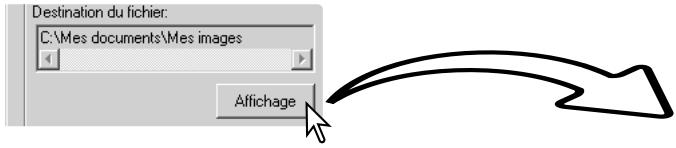

Dans la boîte d'enregistrement, entrer un nom de fichier puis sélectionner le dossier de destination et le format de fichier. Si plusieurs images ont été numérisées, un numéro de série peut être ajouté automatiquement. Cliquer dans la case "entrez un numéro de série" puis entrer le premier numéro de la série. Lors de l'enregistrement de fichiers JPEG, le taux de compression doit être choisi. Cliquer sur "Enregistrer" pour effectuer la numérisation définitive.

Formats de fichiers

JPEG	Format de filchier pouvant être comprésé pour en réduire le volume. Le taux de com- pression est sélectionné au moment de l'enregistrement. Plus le taux de compression est élevé, plus le filchier est compact mais plus la qualité d'image est dégradée.
TIFF	Format bitmap haute résolution pouvant être ouvert sur tout ordinateur. La profondeur de couleur de ce format peut être sélectionnée dans les préférences (p. 30).
BMP	Le format de filchier bitmap est utilisé par Windows. Ce format de filchier peut être ouvert dans le logiciel Paint livré d'origine avec Windows.
PICT	Ce format de filchier est utilisé par Macintosh. Il peut être ouvert par l'application Simple Text livrée d'origine avec le système d'exploitation Macintosh. Le filchier ne peut pas avoir une largeur supérieure à 4096 pixels.

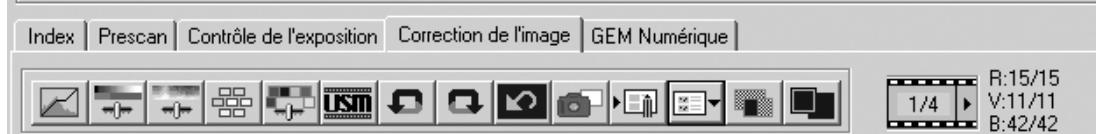

Fenêtre principale et table de correction d'image

Cette fenêtre affiche les outils de correction d'image. Il est possible d'ajuster la couleur, la luminosité, le contraste et la saturation ainsi que de retoucher certaines imperfections comme la poussière ou les rayures. Cette section concerne les outils basiques de correction d'image. Les outils de correction d'image avancés sont détaillés de la page 44 à 59. Une prévisualisation ou une image indéxée sélectionnée peut être affichée dans la fenêtre de correction par simple clic. Si elle n'a pas été prévisualisée, la prévisualisation s'effectue automatiquement.

Cette fenêtre peut être redimensionnée en cliquant et en faisant glisser le coin supérieur droit. Si la fonction plein cadre est active, l'image affichée s'ajustera automatiquement. Toute modification d'image effectuée avec la fonction Pixel Polish (lissage de pixels) ou de correction d'image entraîne le passage au rouge de la table (Windows) ou l'affichage d'un astérisque sur cette table (Macintosh).

La fonction Pixel Polish (lissage de pixels) effectue des corrections d'image automatiques ou personnalisées. Cette fonction n'est pas disponible avec tous les modèles de scanner. Voir la partie notes du mode d'emploi du scanner pour la compatibilité et les besoins du système. La fonction Pixel Polish (lissage de pixels) ne peut pas être utilisée avec les films noir et blanc et les couleurs sur 16 bits ou 16 bits linéaire (p. 30). La durée de numérisation augmente. L'effet du Pixel Polish (lissage de pixels) est basé sur la zone de l'image prévisualisée. Si l'image est recadrée après l'application du Pixel Polish (lissage de pixels), cliquer sur le bouton de Prévisualisation du recadrage (p. 38) pour visualiser les résultats.

Cliquer sur le bouton "Pixel Polish" dans la fenêtre principale pour modifier automatiquement les images du passé-vues; les corrections précédentes sont annulées. La correction est appliquée à l'image prévisualisée.

Le Pixel Polish (lissage de pixels) est effectif jusqu'à ce qu'il soit annulé ; pour cela, cliquer à nouveau sur le bouton "Pixel Polish". Pour appliquer à nouveau les modifications de l'image effeuées avant l'utilisation de la fonction "Pixel" Polish, ouvrir l'image à partir de l'onglet "Correction d'image" et cliquer sur le bouton "Annuler".

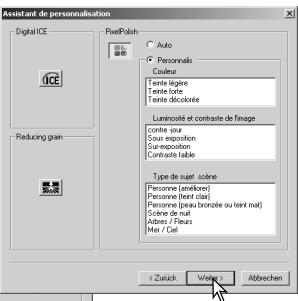

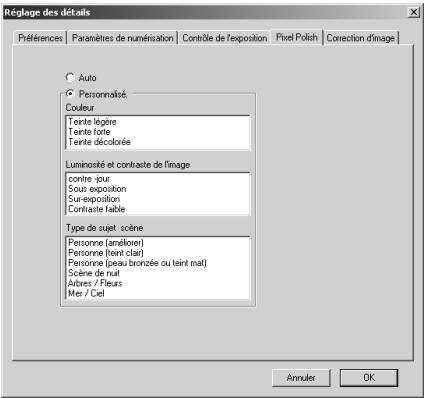

Pour effectuer les modifications personnalisées, cliquer sur l'onglet Pixel Polish (lissage de pixels). Si aucune prévisualisation n'a été effectuée, le scanner va en effectuer une automatiquement.

Cliquer sur le bouton de personnalisation. Cliquer sur les descriptions dans les listes qui corres-pondent au moyen à l'image. Pour annuler la sélection d'une description, cliquer à nouveau dessus (Windows) ou appuyer sur la touche Commande et cliquer dessus (Macintosh).

Le bouton "Appliquer les réglages en cours sur toutes les vues" permet d'effectuer les réglages personnalisés sur toutes les images du passé-vues. Pour réinitialiser les réglages automatiques aux images, cliquer sur le bouton "Auto" puis sur le bouton "Appliquer les réglages en cours sur toutes les vues".

Traitement numérique ICE - correction d'image renforcée

Le traitement numérique ICE (correction d'image renforcée) réduit les défauts de surface du film (poussières, rayures, empreintes, déformations, etc.) pendant la numérisation. La durée de numérisation augmente avec le traitement ICE. La fonction Grain Dissolver (atténuation du grain) s'active automatiquement avec Digital ICE lorsque ces deux fonctions sont disponibles.

Image originale

Image après traitement ICE

Cliquer sur le bouton ICE pour lancer la fonction de traitement. Appuyer sur le bouton de prévisualisation pour visualiser le résultat.

Le traitement ICE est appliqué à la prévisualisation et à la numérisation définitive. Pour désactiver le traitement ICE, cliquer à nouveau. À chaque clic sur le bouton ICE, l'image de prévisualisation est supprimée et il est nécessaire d'effectuer à nouveau une prévisualisation.

Le traitement ICE ne peut pas être appliqué aux films Kodachrome ou aux films noir et blanc classiques. Il peut l'être aux films noir et blanc spéciaux qui sont conçus pour être développés par traitement couleur C-41 ou équivalent, aux films Kodak Select Black & White 400, Kodak T400CN, ou l'lord XP2 Super. Ces films doivent être numérisés avec un réglage de type négatif couleur. Les résultats ne sont pas garantis avec d'autres types de films noir et blanc.

Les boutons annuler, rétablir et réinitialisation ne fonctionnent pas avec le traitement ICE 3.

Correction par variation

La palette de variation permet de corriger l'image en la comparant à d'autres images représentant de légères corrections et qui entourent l'image originale. Cette méthode permet de corriger facilement les images lorsque l'on n'a pas d'expérience en matière de retouches d'image.

Cliquez sur le bouton variation pour afficher la palette.

Cliquer sur la flèche à proximité de la liste de variation (1) pour sélectionner le paramètre à corriger : balance couleurs, luminosité et contraste, ou saturation. Chaque palette de variation montre l'image de prévisualisation originale au centre, entourée d'exemples d'images corrigées.

Cliquez sur la meilleure image parmi celles proposées (2). L'image sélectionnée remplace l'image originale au centre, entourée par un jeu de six nouvelles imagettes corrigées d'un pas supplémentaire. Cette procédure peut être répétée jusqu'à obtention de la correction souhaitée. Cliquez sur le bouton de réinitialisation pour annuler les modifications.

Les différences entre les images-exemples peuvent être modifiées en faisant glisser le curseur du pas de variation ou en entrant une valeur dans la case de texte correspondante. Le pas de réglage initial est de 10 et peut être réglé entre 1 et 20.

Le coché de la case de limite d'affichage permet de visualiser avec la couleur complémentaire si une des valeurs de l'image excède 0 (limite du noir) ou 255 (limite du blanc). Si, par exemple, une partie du canal bleu excède ces valeurs, la limite est affichée avec la couleur complémentaire jaune.

Cliquer sur le bouton de fermeture pour refermer la palette de variation et appliquer les corrections d'image.

Luminosité, contraste et balance couleurs

Clique sur le bouton de luminosité, contraste et balance couleurs pour afficher la palette.

Correction luminosité, contraste et balscence

Faire coulisser les curseurs de luminosité, contraste et balance couleurs ou entrer les valeurs dans les boîtes de texte correspondantes pour appliquer les corrections. Faire glisser les curseurs vers la droite ou entrer une valeur positive dans les boîtes de texte, intensifie la luminosité, le contraste et la couleur.

Les modifications sont reflétées sur l'image affichée ou sur le graphique en haut de la palette. L'axe horizontal indique les valeurs de l'image originale et l'axe vertical les nouvelles va

Un clic sur le bouton de réglage automatique corrige la luminosité et le contraste sans affecter la balance des cou

L'image est trop claire ? Ajuster la luminosité et le contraste peut s'avérer plus difficile que prévu. L'image de droite paraît trop lumineuse, particulièrement les montagnes du fond.

En réduisant uniquement la luminosité, les couleurs deviennent sales, la neige comme le ciel sont gris, sans contrastes marqués.

En ajoutant du contraste à l'image, la neige retrouve sa luminosité et les arbres verts sont accentués. Un contraste accentué donne également un surcroît de netteté à l'image et révèle des détails invisibles avant.

Introduction à la couleur

En photographie, les couleurs primaires sont le bleu, le rouge et le vert. Les couleurs secondaires, cyan, magenta et jaune, sont obtenues en combinant les couleurs primaires : cyan = bleu + vert, magenta = bleu + rouge, et jaune = rouge + vert. Les couleurs primaires et secondaires sont regroupées par paires complémentaires : rouge et cyan, vert et magenta, bleu et jaune.

Il est important de connaître les couleurs complémentaires pour comprendre la balance des couleurs. Si l'image possède une couleur spécifique, l'ajout de la couleur complémentaire ou la réduction de cette couleur rendra à cette image une couleur naturelle.

Ajouter ou retirer des quantités égales de rouge, de vert et de bleu sera sans effet sur la balance des couleurs. Toutefois, cela peut avoir un effet global sur la luminosité et le contraste. Habituellement, seuls deux canaux de couleur sont nécessaires pour modifier la balance des couleurs d'une image.

Maîtriser la balance des couleurs s'acquiert par expérience. Alors que l'œil humain est extrêmement sensible aux variations infimes, c'est un outil très pauvre pour effectuer des mesures exactes de couleur. Au début, il peut être très difficile de distinguer une différence entre le bleu et le cyan, le rouge et le magenta. Toutefois, régler le mauvais canal couleur n'a jamais amélioré une image. Retirer du bleu à une image trop cyan la rend verdâtre.

Comparaison avant/après correction d'image

Un clic sur le bouton de comparaison affiche l'image divisée en deux parties. L'image originale à gauche, l'image corrigée à droite. Pour n'afficher que l'image corrigée, cliquer à nouveau.

Les modifications effectuées sur une image à l'aide des outils de zooming, main et défilement, sont répercutées sur l'autre image. Si vous utilisez le bouton plein cadre, les images sont automatiquement redimensionnées à la taille de la zone d'affichage.

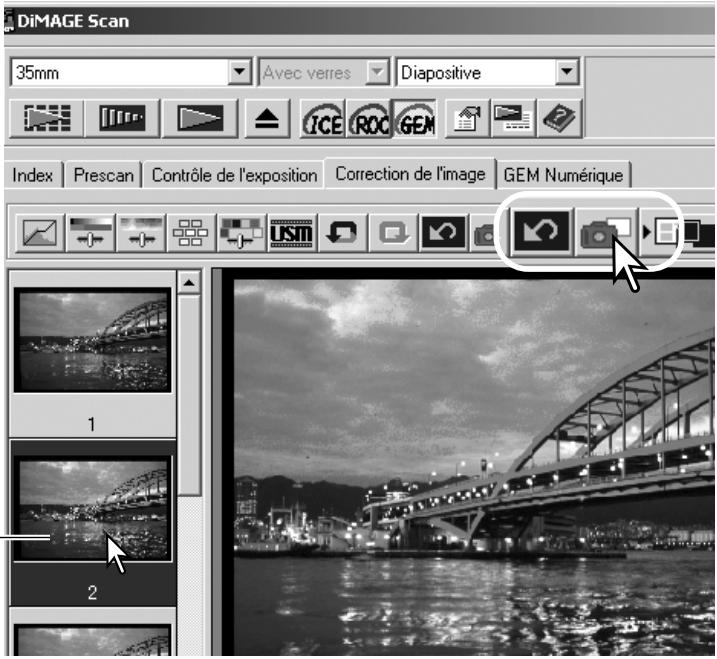

Fonctions annuler/rétablir

Les boutons annuler, rétablir et réinitialisation ne concernent que les outils utilisés pour les corrections d'image et n'ont aucin impact sur les fonctions ICE 3.

Cliquez sur le bouton annuler pour annuler la dernière correction. Le nombre de corrections à annuler dépend de la capacité de la mémoire de l'ordinateur.

Cliquer sur le bouton rétablit pour réappliquer la correction annulée précédemment.

Clique sur le bouton de réinitialisation pour annuler toutes les corrections.

Fonction grain dissolver (atténuation du grain)

Cette fonction n'est pas disponible sur tous les modèles de scanners, voir les notes dans le mode d'emploi du scanner. La fonction Grain Dissolver (atténuation du grain) utilise une plaque de diffusion devant la source lumineuse pour réduire optiquement l'effet de grain. La fonction Grain Dissolver (atténuation du grain) est automatiquement activée avec Digital ICE lorsque les deux fonctions sont disponibles.

L'impact sur l'image dépend de la résolution et du film du scanner, de la densité du film, et du détail de l'image et ne peut être visualisé que sur la numérisation finale. La fonction Grain Dissolver (atténuation du grain) augmente la durée de la numérisation. Le contraste et la netteté peuvent être affectés. L'utilisation de l'autofocus ou de la mise au point manuelle est recommandée.

Cliquer sur le bouton "Grain Dissolver" de la fenêtre principale pour activer cette fonction.

Refermer l'utilitaire diimage scan

Pour refermer l'utilitaire DiIMAGE Scan, cliquer sur le bouton en haut et à droite de la fenêtre principale.

Numérisation avancée

Cette section concerne les outils avancés de numérisation de l'utilitaire DiIMAGE Scan. Nous vous recommandons de lire, au préalable, les pages 14 à 21.

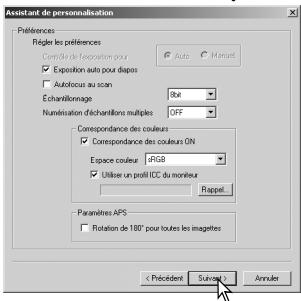

Réglage des préférences du scanner

Clique sur le bouton des préférences pour ouvrir la boîte de dialogue correspondante. Sélectionnez les préférences souhaitées afin de personnaliser son fonctionnement.

Contrôle de l'exposition pour négatifs : Le système ajuste l'exposition automatique de numérisation pour compenser la densité du négatif. Le réglage manuel utilise une mesure sans tenir compte de la densité du film. Le réglage manuel sera besoin pour les séries d'images réalisées en mode bracketing. Lors de l'utilisation de la fonction de mémorisation d'exposition ou d'exposition pour une zone ponctuelle (p. 39), la fonction auto doit être sélectionnée.

Exposition automatique pour diapositives : cette option valide la fonction d'exposition automatique lors de la numérisation de diapositives. La gamme de densité des diapositives étant relativement uniforme, le réglage de l'exposition pour chaque diapositive n'est pas nécessaire. Cependant, pour la numérisation d'une diapositive sur ou sous-exposée, le système

La fonction d'exposition automatique permet de compenser cette densité inhabituelle. Lors de l'utilisation de la fonction de mémorisation d'exposition ou d'exposition pour une zone ponctuelle (p. 39), la case de l'option d'exposition automatique des diapositives doit être cochée.

Fermeture de l'utilitaire après numérisation : Cette option commande la fermeture de l'utilitaire DiIMAGE Scan après la numérisation définitive lorsque celle-ci s'effectue depuis une application de traitement d'image. Cette fonction est utile pour des numérisations d'originaux individuels qui doivent être ensuite retouchés dans une autre application. Décocher la case de l'option pour numériser des images en série.

Bouton de mise au point manuelle :

Pour les modèles de scanners avec bouton de mise au point manuelle. Voir le mode d'emploi du scanner pour la compatibilité et l'utilisation. Lorsque le bouton de mise au point manuelle est actif, l'autofocus et la mise au point ponctuelle ne peuvent pas être utilisés.

Mise au point autofocus durant la numérisation : Cette option active la fonction d'autofocus pendant la prévisualisation et la numérisation définitive. Avec les fonctions numériques ICE, ROC, ou GEM, l'utilisation de l'autofocus est recommandée. La fonction d'autofocus augmente la durée de numérisation.

Liste de profondeur d'analyse couleur :

Cette option définit la profondeur d'analyse couleur de l'image à numérique entre 8 bits, 16 bits et 16 bits linéaires pour chaque canal RVB. Étant donné que le réglage 16 bits linéaires s'effectue sans correction de gamma, la numérisation d'un négatif se traduit par une image négative. Les images 16 bits et 16 bits linéaires peuvent être enregistrées uniquement en format TIFF. Certaines applications de traitement d'image ne reconnaissent pas les fichiers images 16 bits.

Liste de multi-échantillonnage :

Cette fonction réduit le bruit aléatoire de l'image par analyse des données de chaque échantillonnage; 2, 4, 8, et 16 échantillonnages peuvent être effectués. Plus il y a d'échantillonnages, moins il y a de bruit aléatoire, mais plus le temps de numérisation est long.

Bouton de priorité de qualité de numérisation d'index :

Cette option permet la sélection d'une numérisation d'index de qualité avec prévisualisation. Cliquer sur le bouton de l'option souhaitée.

Vitesse	Index d'imagettes uniquement. L'autofocus est désactivé pendant la numérisation.
Qualité	Index d'imagettes et prévisualisation de chaque image. La durée de numérisation est augmentée.

Format de prévisualisation :

disponible uniquement sur certains modèles de scanners. Se reporter à la section remarques du mode d'emploi du scanner pour modifier le format d'une prévisualisation

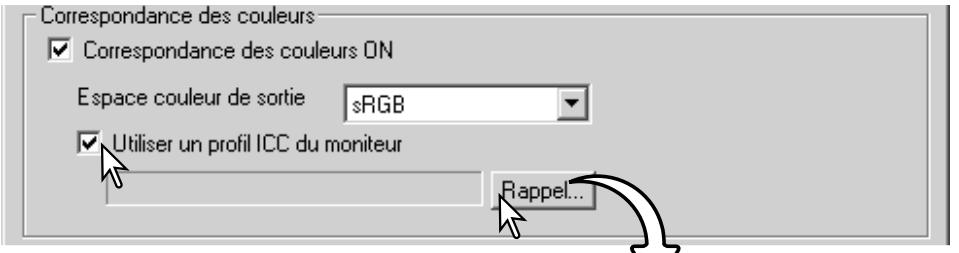

Correspondance des couleurs :

Cette fonction contrôle la reproduction des couleurs sur les scanners ou les imprimantes. Pour plus de détails, voir la section correspondance des couleurs page 66.

Rotation de toutes les vues sur 180 degrés :

Cette option est disponible uniquement avec les scanners utilisant l'adaptateur APS. Se reporter au mode d'emploi du scanner. Cette option provoque la rotation de toutes les vues de l'index de 180 degrés.

Rembobinage automatique du film en cas d'éjection :

Cette option est particulière aux scanners Dimage Scan Multi et Multi II utilisant des passe-vues optionnels de films APS. Cette option permet de rembobiner les films lors de la demande d'éjection du film par le bouton Décocher cette boîte en cas de traitement avec passe-vues multiple lorsque le même film APS doit être numérisé.

Bouton de numéro de série du logiciel utilisé :

Uniquement disponible sur le scanner Dimage Scan Multi II. Cette fonction permet d'augmenter la résolution jusqu'à 2820 dpi lors de la numérisation de film moyen format avec traitement éventuel ROC et GEM. Un clic sur ce bouton permet d'ouvrir la fenêtre et d'entrer le numéro de série du logiciel. Cliquer sur OK pour terminer l'opération.

Bouton OK :

permet d'appliquer les réglages des préférences et de fermer la fenêtre.

Bouton d'annulation :

pour annuler tout réglage en cours et fermer la fenêtre.

Bouton d'aide :

pour ouvrir la fenêtre d'aide en ligne.

Table de contrôle d'exposition

La table de contrôle d'exposition permet de personnaliser le réglage de mise au point du scanner en fonction de films et d'éclairage particuliers, ou pour une mise au point personnelle basée sur une combinaison film, objectif et obturateur. Elle permet également de compenser l'exposition des films mal exposés.

Clique simplement sur l'onglet de contrôle d'exposition pour afficher l'image sélectionnée. Si aucune prévisualisation n'a été effectuée, le scanner en effectue une automatiquement. Si aucune modification n'est effectuée pour l'exposition, l'onglet de correction d'image devient rouge (Windows) ou un astérisque est affiché sur l'onglet (Macintosh).

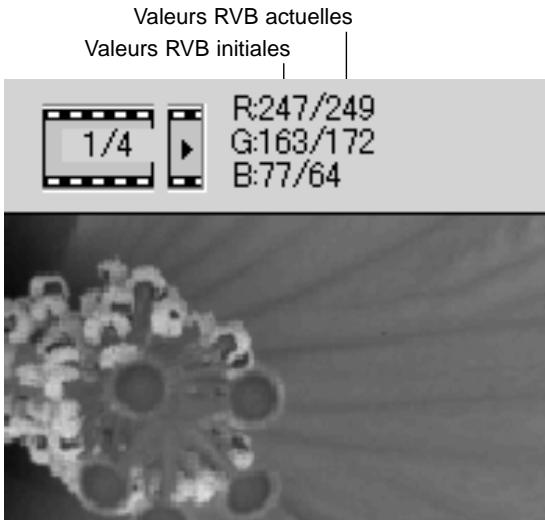

L'affichage RVB indique, à l'aide de la souris, les valeurs des couleurs de chaque point de l'image. Appuyer sur la touche "majuscule" (Windows) ou "command" (Macintosh) pour afficher les valeurs CMJ.

Le curseur principal permet de contrôler l'ensemble de la mise au point. Les curseurs R, V et B et les boîtes de texte correspondantes peuvent être utilisés pour compenser les changements de couleurs. Il n'est pas possible d'effectuer des modifications gamma ou de contraste.

Faire glisser les curseurs ou entrez les valeurs entre ± 2 par incrément de 0,1 dans les boîtes de texte. Appuyer sur le bouton Appliquer (1) pour visualiser la correction sur l'image de prévisualisation et les historigrammes. Répéter jusqu'à l'obtention du résultat souhaité. Pour annuler tous les réglages, cliquer sur le bouton de réinitialisation et appuyer sur le bouton appliquer pour réinitialiser l'image prévisualisée.

Si vous utilisez l'exposition automatique, les réglages tiennent compte de la mise au point déterminée par l'autofocus. Pour calibrer le scanner pour une mise au point standard, désactiver les fonctions d'exposition automatique dans les préférences (p. 30) ; positionner le contrôle de mise au point sur manuel pour les négatifs ou découvrir la case exposition automatique pour les diapositives. Ces opérations sont recommandées lorsque vous effectuez des réglages pour des films spéciaux.

Cliquer sur le bouton d'application globale pour utiliser les réglages sur toutes les images du passé-vues. Pour annuler les modifications de mise au point après l'utilisation du bouton d'application globale, il est nécessaire d'afficher chaque image dans la table et d'utiliser le bouton de réinitialisation. Le passé-vues doit être retiré du scanner. La table de contrôle est réinitialisée après l'éjection du passé-vues.

Enregistrement des réglages

Cliquez le bouton "Enregistrer" pour ouvrir la fenêtre correspondante.

Entrer un nom de fichier, puis cliquer sur OK.

Rappel des réglages

Cliquer sur le bouton de rappel pour ouvrir la fenêtre correspondante.

Cliquer sur le nom du fichier souhaité qui passe en surbrillance. Cliquer sur OK pour appliquer les réglages à l'image affichée dans la table. Confirmer les réglages dans les préférences (p. 28).

Pour supprimer un fichier de réglages, ouvrir la fenêtre, cliquer sur le fichier souhaité, puis utiliser la touche suppression du clavier.

Inversion de l'ordre des vues

Certains appareils photo inversent l'ordre des vues lors du rembobinage et la dernière vue se retrouve au début de la bobine. Lors de la numérisation d'un film complet, l'ordre des imagettes peut être inversé et retrouver l'ordre chronologique par un simple clic sur le bouton correspondant. Un nouveau clic sur ce bouton rétablit l'ordre précédent.

Enregistrement des imagettes d'index

Les imagettes affichées peuvent être enregistrées dans un seul fichier image. Toutes les vues du film, y compris les vues non prises, doivent être numérotées avant l'enregistrement.

Cliquer sur le bouton d'enregistrement pour ouvrir la boîte de dialogue.

Entrer un nom de fichier, Sélectionner la destination du fichier et son format Cliquer sur "Enregister". Les formats de fichiers Windows sont Bitmap (BTM) ou JPEG, et Macintosh, Pict ou JPEG. Il n'est pas nécessaire que le passée-vues soit dans le scanner pour réaliser cette opération.

Enregistrement d'un fichier-index

Les images peuvent être enregistrées sous la forme d'un fichier-index qui sera chargé dans le scanner, évitant ainsi une nouvelle numérisation d'index. Ce format de fichier est exclusif à ce logiciel. Toutes les vues du film, y compris les vues non prises, doivent être numérotées avant l'enregistrement.

Cliquer sur le bouton d'enregistrement pour ouvrir la boîte de dialogue.

Entrer un nom de fichier, Sélectionner la destination du fichier et son format. Cliquer sur "Enregistrer". Il n'est pas nécessaire que le passé-vues soit dans le scanner pour réaliser cette opération.

Rappel d'un fichier-index

Il est possible d'afficher un fichier-index dans la fenêtre du logiciel.

Clique sur le bouton de rappel pour ouvrir la boîte de dialogue.

Sélectionner le fichier-index. Cliquer sur le bouton "Ouvrir". L'affichage du nouveau fichier remplace le précédent affichage.

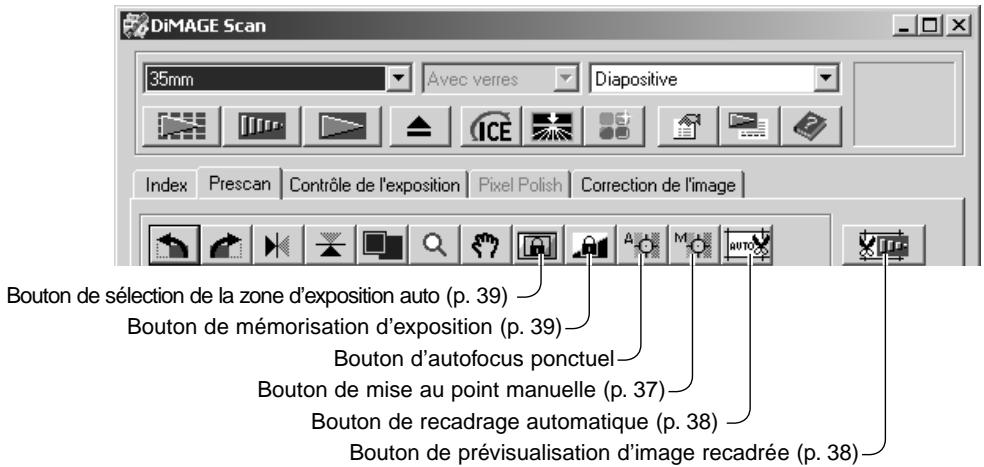

Scanner notes

Le système autofocus du DiIMAGE Scan utilise le capteur CCD pour effectuer la mise au point du scanner. Lorsque l'option "Numérisation avec Autofocus" est sélectionnée dans les préférences, le système autofocus peut déterminer la mise au point pour le centre de l'image. Ceci conduit normalement à une excellente netteté de la numérisation lorsque le film est parfaitement plat. Si le film est gondolé ou courbé, il est possible de faire la mise au point en utilisant l'autofocus ponctuel ou la mise au point manuelle.

AF (Autofocus) ponctuel

Pour obtenir les meilleurs résultats avec l'AF ponctuel, sélectionner une zone de l'image représentant du contraste ou du détail. L'AF ponctuel n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris.

Cliquer sur le bouton d'AF ponctuel. Le pointeur se transforme en curseur d'AF ponctuel. Cliquer à nouveau sur le bouton pour annuler la fonction.

Cliquer sur la zone de l'image à mettre au point. L'autofocus se déclenche et la nouvelle prévisualisation s'affiche.

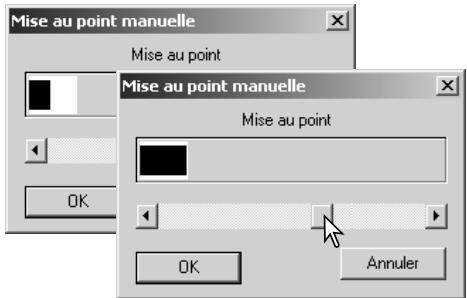

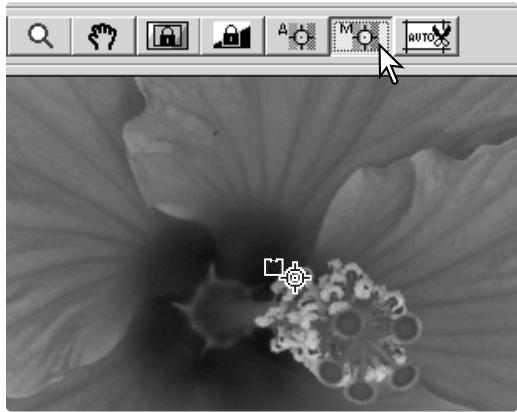

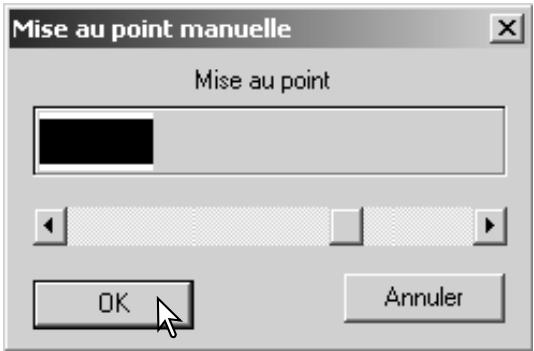

Mise au point manuelle

La mise au point du scanner peut s'effectuer manuellement avec l'aide de l'indicateur de mise au point. Pour obtenir les meilleurs résultats avec l'AF ponctuel, sélectionner une zone de l'image représentant du contraste ou du détail. La mise au point manuelle n'est pas efficace sur une zone non contrastée comme un ciel sans nuages ou gris. Avec certains scanners, la mise au point peut être effectuée grâce au bouton de mise au point manuelle, voir le mode d'emploi pour la compatibilité et les instructions.

Cliquez sur le bouton de mise au point manuelle. Le pointeur se transforme en curseur de mise au point manuelle. Cliquez à nouveau sur le bouton pour annuler la fonction.

Cliquer sur la zone de l'image où doit se faire la mise au point. L'indicateur de mise au point apparait.

À l'aide de la souris, ajuster le curseur jusqu'à ce que les barres noires et blanches soient à leur extension maximale. La barre noire indique les modifications de mise au point. La barre blanche indique la plus longue extension possible de la barre noire et donc le meilleur niveau de mise au point.

Cliquer sur "OK" pour valider la mise au point. Une nouvelle prévisualisation s'affiche.

Recadrage manuel

Le recadrage est une méthode qui permet de recomposer l'image en éliminant l'espace inutile qui entoure le sujet principal. De nombreuses photos sont améliorées par simple recadrage.

Cliquer sur le bouton de recadrage automatique pour faire apparaître le cadre pointillé entourant l'image.

Pour agrandir ou réduire la surface de cadrage, placer le pointeur de la souris sur l'un des coins ou des côtés de la zone : le pointeur se transforme en double flèche. Cliquer, puis faire glisser le bord du cadre aux dimensions choisies.

Pour déplacer la zone de recadrage, placer le pointeur de la souris au centre de la zone cadree. Il se transforme en croix à quatre flèches. Cliquer puis faire glisser l'ensemble de la zone cadree à l'emplacement souhaité de la zone d'affichage.

Avec le pointeur en dehors de la zone de cadrage, cliquer puis faire glisser pour délimiter un nouveau cadrage.

Appuyer de nouveau sur le bouton de cadrage automatique pour obtenir un nouveau cadre pointillé. Pour ramener le cadrage à sa position initiale plein cadre, appuyer simultanément sur les touches "control" (Windows) ou la touche "command" (Macintosh) et la touche A.

Clique sur le bouton de prévisualisation d'image recadrée pour réaliser cette opération. Clique sur le bouton de prévisualisation pour annuler le recadrage.

Exposition automatique

Lorsque les fonctions de sélection de zone d'exposition et de mémorisation d'exposition sont choisies pour les diapositives, l'option exposition automatique pour diapositive doit être sélectionnée dans les préférences. Utilisé avec des négatifs, le contrôle d'exposition pour négatifs doit être positionné sur auto (p. 28).

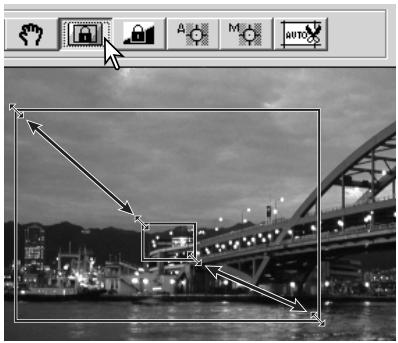

Zone d'exposition

La sélection de zone d'exposition permet d'utiliser une petite zone de l'image pour déterminer la mise au point de numérisation. Utiliser cette option pour des images sur ou sous-exposées ou lorsque le film complet a été mal exposé.

Cliquer sur le bouton de sélection de zone d'exposition après la prévisualisation.

En appuyant sur la touche "MAJUSCULE", le cadre pointillé se transforme en cadre normal. Maintenir cette touche appuyée et, à l'aide de la souris, déplacer la zone d'exposition. La méthode utilisée est la même que celle qui sert au recadrage, mais la touche "MAJUSCule" doit être maintenue appuyée (voir page de gauche).

Placer la zone d'exposition sur l'endroit de la photo pour déterminer la mise au point. Habituellement, le meilleur emplacement est le sujet ou tout au moins une zone qui pourrait le moyen le ton moyen de l'image.

Cliquer sur le bouton de prévisualisation pour visualiser l'effet sur l'exposition. La sélection de zone d'exposition peut être annulée en appuyant à nouveau sur le bouton.

Mémorisation d'exposition

La fonction de mémorisation d'exposition règle l'exposition du scanner en fonction de l'exposition d'une prévisualisation particulière avec ou sans modification de la zone d'exposition. Cette fonction est utile pour numériser des séries d'images exposées de manière identique lors de la prise de vues. En mémorisant l'exposition d'une vue particulière d'une série en bracketing, la différence d'exposition sera respectée sur toutes les vues de la série.

Après la prévisualisation ou le réglage d'exposition par sélection de la zone d'exposition, cliquer sur le bouton de mémorisation d'exposition.

Sélectionner une autre image et cliquer sur le bouton de prévisualisation pour visualiser les résultats de l'exposition mémorisée. Pour annuler la mémorisation d'exposition, cliquer à nouveau sur

Le bouton. Les prévisualisations et les numérisations définitives sont effectuées avec l'exposition mémorisée jusqu'à ce que la mémorisation soit annulée ou le scanner réinitialisé.

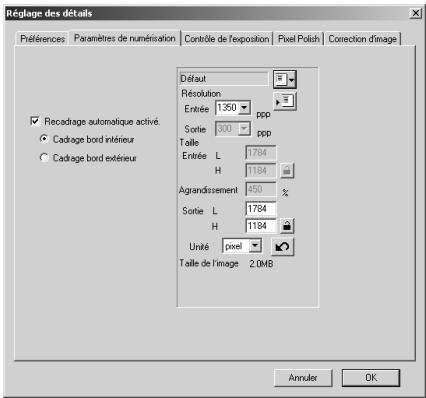

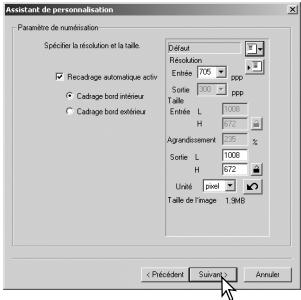

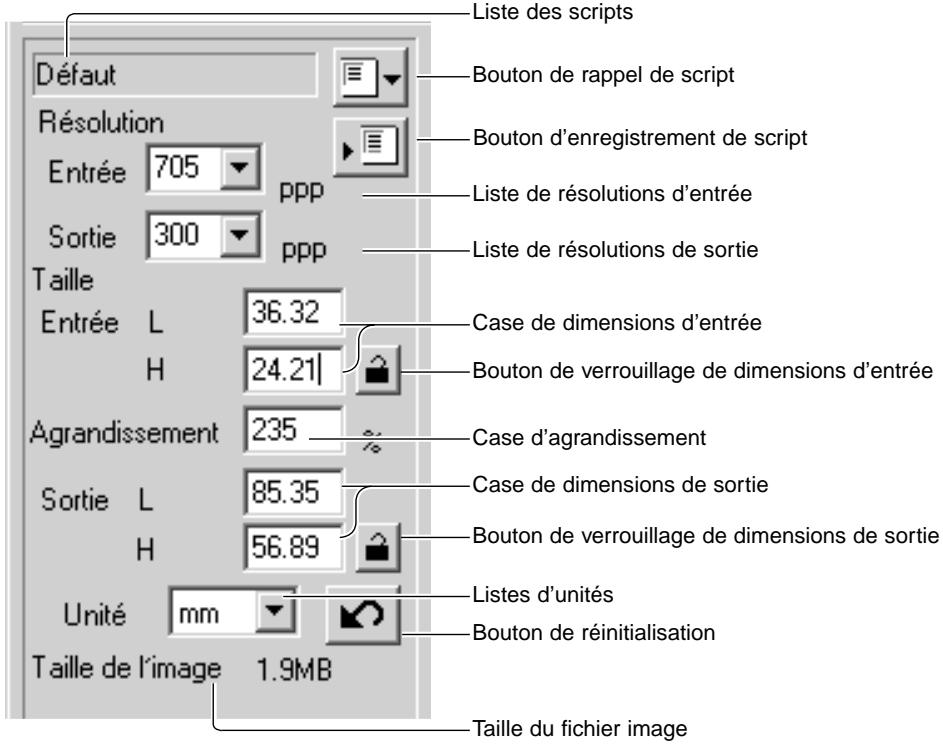

Réglages manuels de numérisation

Les paramètres de la numérisation définitive peuvent être déterminés également pour la prévisualisation et la numérisation d'index.

Liste de résolution d'entrée :

Les valeurs peuvent être sélectionnées dans la liste déroulante ou entrées directement dans la case. Pour de plus amples informations sur les résolutions, se reporter à l'annexe du mode d'emploi du scanner.

Liste de résolutions de sortie :

Les valeurs comprises entre 36 et 2400 dpi peuvent être sélectionnées, ou une valeur entrée directement dans la case. Les résolutions de sortie ne peuvent pas être entrées lorsque l'unité "pixel" est sélectionnée à partir de la liste.

Cas de texte de taille d'entrée :

La taille d'entrée est déterminée par la taille de la zone de cadrage ou par les valeurs entrées dans les cases largeur et hauteur. La zone de cadrage s'adapte en fonction des valeurs entrées. La case de taille d'entrée ne peut pas être utilisée lorsque l'unité "pixel" est sélectionnée dans la liste.

Bouton de verrouillage de taille d'entrée :

Ce bouton verrouille les valeurs d'entrée. La zone de cadrage peut être déplacée mais pas redimensionnée. Un nouveau clic sur ce bouton commande le déverrouillage. Ce bouton ne peut pas être actionné lorsqu'el'unité "pixel" est sélectionnée dans la liste.

Case d'aggrandissement :

L'agrandissement de l'image peut être indiqué dans cette case. Cette valeur est égale à la résolution d'entrée divisée par la résolution de sortie, ou à la taille de sortie divisée par la taille d'entrée.

La case d'agrandissement ne peut pas être utilisée lorsque l'unité "pixel" est sélectionnée dans la liste. Lorsque les tailles d'entrée et de sortie sont déverrouillées, les résolutions d'entrée et de sortie varient en fonction de la valeur d'agrandissement indiquée. Lorsque la taille de sortie est verrouillée, la résolution d'entrée et la taille d'entrée variant en fonction de la valeur d'agrandissement indiquée. Lorsque la taille d'entrée est verrouillée, la résolution d'entrée et la taille de sortie varient en fonction de la valeur d'agrandissement indiquée.

Cas de taille de sortie :

La taille de sortie est déterminée par la taille de la zone de cadrage ou les valeurs de largeur et de hauteur entrées directement dans les cases de résolution d'entrée. La zone d'entrée et la zone de cadrage s'adaptent en fonction des dimensions entrées.

Boîte de verrouillage de taille de sortie :

verrouille les valeurs de taille de sortie.

L'unité des tailles d'entrée et de sortie peut être modifiée : pixels, millimètres, centimètres, pouces, pica et points. Affichage de la taille de fichier.

Affichage de la taille d'image : taille basée sur le nombre total de pixels de l'image et pouvant être différente de la taille des données effectivement enregistrées selon le format de fichier sélectionné.

Bouton de réinitialisation :

Réinitialise tous les réglages en cours

Résolution et taille de sortie

La résolution peut être exprimée en dpi (dots par inch, points par pouce). Elle fait référence au nombre de pixels par pouce linéaire. La résolution de 350 dpi, qui est généralement utilisée en imprimerie, correspond à 122 500 pixels par pouce carré. Plus la résolution est élevée, plus l'image est détaillée. Cependant, l'augmentation de la résolution entraîne une augmentation du poids du fichier-image.

La résolution d'image dépend du périphérique de sortie. Une imprimante avec une résolution de 150 dpi n'est pas capable d'imprimer un fichier de résolution de 300 dpi ; mais le fichier avec une résolution de 300 dpi est malgré tout quatre fois plus volumineux. Une fois la résolution de sortie déterminée, la résolution d'entrée doit être calculée à partir du grossissement nécessaire pour correspondre à la sortie.

$$ \frac {\text {Résolution d'entrée}}{\text {Résolution de sortie}} = \frac {\text {Taille de sortie}}{\text {Taille d'entrée}} = \quad \text {Grandissement} $$

Par exemple, pour une sortie de 144mm× 96mm avec une résolution de 150 dpi et une image issue d'un film 35mm (taille d'image: 36mm× 24mm), le grandissement peut être calculé en divisant les dimensions de l'impression par les dimensions du film: 96mm / 24mm = 4 fois. La résolution d'entrée peut alors être déterminée ainsi: 150dpi× 4 = 600dpi.

Lors de la numérisation d’une image qui sera affichée sur un écran, les facteurs importants sont les dimensions en pixels du fichier et de l’écran. Contrairement aux imprimantes qui peuvent imprimer des fichiers de différentes résolutions à un format donné, les écrans ne peuvent pas ajouter ou supprimer des pixels pour afficher l’image au format d’écran. L’image de l’exemple ci-dessus a une dimension en pixels de 850 x 566 qui est trop large pour un écran de 15 pouces 800 x 600 pixels.

Exemples de réglages de numérisation

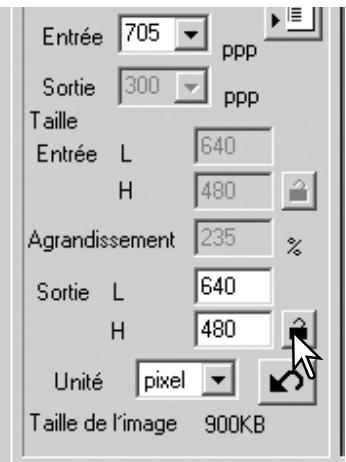

Exemple 1 : les réglages des sorties scanner s'effectuent en pixels. Cet exemple correspond à une image de 640 × 480 pixels à afficher sur un écran.

Sélectionner l'unité pixel dans la liste d'unités. Les cases résolution de sortie et taille d'entrée sont désactivées.

Entrer la résolution en dpi de la taille de sortie : 640 en largeur et 480 en hauteur. Cliquer sur le bouton de verrouillage de la taille de sortie pour valider les valeurs. Les cases de taille de sortie sont désactivées.

Utiliser la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquer sur le cadre de l'image pour la redimensionner. La résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquer et faire glisser l'image.

Les règles de numérisation sont terminées et la numérisation définitive peut avoir lieu (p. 20). Les règles de numérisation demeurent valides jusqu'à la prochaine modification.

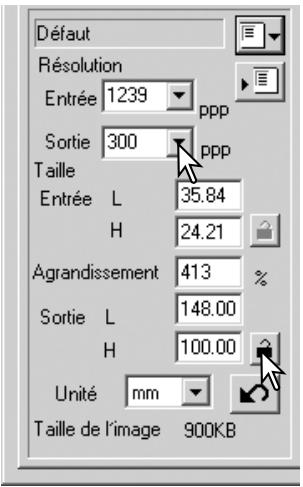

Exemple 2: réglage des sorties par format d'impression et résolution de sortie. Cet exemple produit une image de 148mm × 100mm à imprimer sur une imprimante à 300 dpi.

Sélectionner millimètres dans la liste d'unités.

Entrer la résolution de sortie de l'imprimante dans la liste de résolutions de sortie : 300.

Entrer la taille de sortie : 148 de largeur et 100 de hauteur. Cliquer sur le bouton de verrouillage de taille de sortie pour valider les valeurs.

Utiliser la souris pour ajuster le cadre de recadrage sur l'image prévisualisée et définir la zone de numérisation définitive. Cliquer sur le cadre de l'image pour la redimensionner. La résolution d'entrée s'adapte en fonction de l'image recadrée. Cliquer et faire glisser l'image.

Les règles de numérisation sont terminées et la numérisation définitive peut avoir lieu (p. 20). Les règles de numérisation demeurent valides jusqu'à la prochaine modification.

Enregistrer des réglages de numérisation en tant que script

Les réglages de numérisation fréquemment utilisés peuvent être enregistrés.

Les réglages à enregistrer ayant été effectués, cliquer sur le bouton d'enregistrement de script pour afficher la boîte d'enregistrement.

Dans la liste déroulante, sélectionner la catégorie où vous souhaitez enregistrer les réglages.

Entrer le nom du fichier script, puis cliquer sur "OK" pour enregistrer les réglages. Le nom du fichier script peut compter jusqu'à 24 caractères. Pour rappeler un script, voir page 20.

Suppression d'un script

Il est possible de supprimer un script. Une fois supprimé, il ne peut pas être récapacité.

Cliquez le bouton de rappel de script.

Sélectionner le script à supprimer dans la liste de la fenêtre de sélection. Utiliser les touches suivantes pour supprimer le script sélectionné :

Windows	Touche suppression
Macintosh	Touche “command” + D

Cliquez le bouton "Annuler" pour refermer la fenêtre.

Outils complémentaires de traitement d'image

Cette section concerne les outils avancés de traitement d'image de l'utilitaire DiIMAGE Scan ainsi que les fonctions de visualisation et d'enregistrement de corrections d'image. Nous vous recommandons de lire attentivement les pages 22 à 27 avant d'aborder cette section.

Les fonctions disponibles varient selon les modèles de scanner.

Digital ICE (p. 24)

Digital ROC (p. 45)

Digital GEM (p. 46)

L'affichage RVB représente la valeur des couleurs d'un pointquelconque de l'image : les premiers chiffres de chaque canal couleur indiquent la valeur initiale de l'image prévisualisée, suivis par les chiffres des valeurs actuelles, après Traitement. Positionner le pointeur de la souris sur un pointquelconque de l'image pour en connaître les valeurs. Les valeurs CMJN s'affichent par pression sur la touche "majuscule" (Windows) ou la touche "command" (Macintosh).

Traitement numérique ROC – restauration des couleurs

Le traitement numérique ROC (Reconstruction of Color/restauration des couleurs) restaure les couleurs des films anciens. Les résultats du traitement ROC dépendent de l'état de détérioration du film.

Avant traitement ROC

Après traitement ROC

Clique sur le bouton ROC pour lancer la fonction de traitement. L'image prévisualisée actuelle est supprimée. Appuyer sur le bouton de prévisualisation pour visualiser les résultats.

Avec le traitement ROC, la prévisualisation effectue également la numérisation définitive. Une fois cette prévisualisation effectuée, l'image est traitée et enregistrée. L'ensemble de l'opération demande davantage de temps. Prévisualisation et numérisation définitive étant effectuées en même temps, toujours valider la fonction autofocus pendant la numérisation dans les différences (p. 28), ou activer l'AF ponctuel (p. 34) ou la mise au point manuelle (p. 35). Pour désactiver le traitement numérique ROC, cliquer à nouveau sur le bouton.

Le traitement numérique ROC ne peut pas être appliqué en mode couleurs 16 bits linéaires (p. 28). Lorsqu'il est activé, les fonctions d'exposition auto pour diapositives des préférences, les fonctions de correspondance des couleurs de mémorisation d'exposition auto et de sélection de zone d'exposition auto sont désactivées.

Le traitement numérique ROC ne peut pas être appliqué aux films noir et blanc classiques. Il peut l’être aux films noir et blanc spéciaux conçus pour être développés par traitement couleur C-41 ou équivalent. Les films Kodak Select Black & White 400, Kodak T400CN, ou Ilford XP2 Super, peuvent être traités avec la fonction ROC. Ces films doivent être numérisés avec le réglage de type négatif couleur. Les résultats ne sont pas garantis avec d’autres types de films noir et blanc.

Les boutons, défaitre, refaire et réinitialiser sont inopérants avec la fonction de traitement numérique ICE 3.

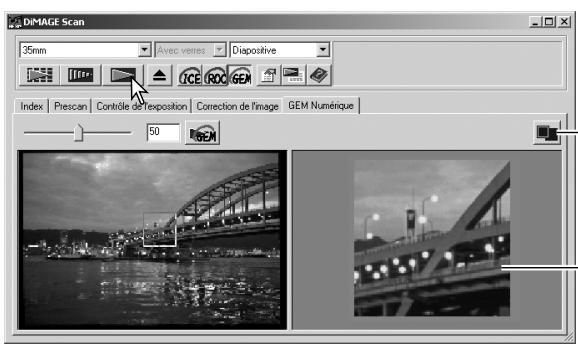

Traitement numérique GEM - gestion et égalisation du grain

Le traitement GEM (Grain Equalization & Management/gestion et égalisation du grain) réduit les effets de grain du film couleur. Le grain est un effet de texture qui peut parfois être visible dans les zones uniformes de l'image comme le ciel, par exemple. L'effet de grain est plus prononcé avec les films rapides. Les résultats du traitement GEM varient en fonction du film.

Sans traitement GEM

Avec traitement GEM

Le traitement numérique ROC ne peut pas être appliqué aux films noir et blanc classiques. Il peut l'être aux films noir et blanc spéciaux conçus pour être développés par traitement couleur C-41 ou équivalent. Les films Kodak Select Black & White 400, Kodak T400CN, ou Ilford XP2 Super, peuvent être traités avec la fonction ROC. Ces films doivent être numérisés avec le réglage de type négatif couleur. Les résultats ne sont pas garantis avec d'autres types de films noir et blanc.

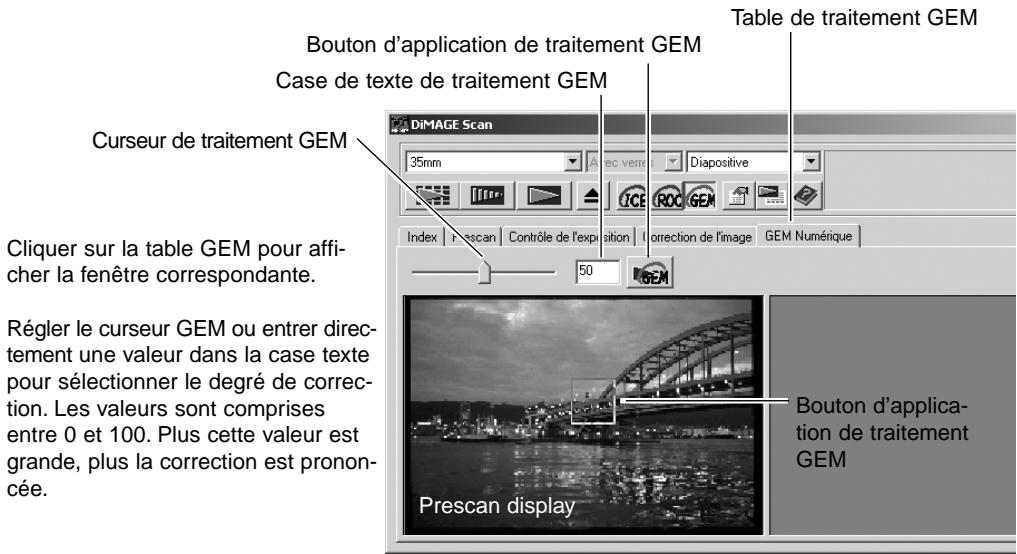

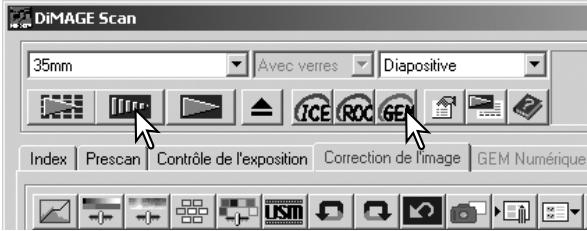

Cliquer sur le bouton GEM. La table de traitement est activée. À chaque fois sur le bouton GEM, l'image de prévisualisation est supprimée.

Il est nécessaire d'effectuer une nouvelle prévisualisation.

Avec le traitement GEM, la prévisualisation effectue également la numérisation définitive. Une fois cette prévisualisation effectuée, l'image est traitée et enregistrée. L'ensemble de l'opération demande davantage de temps. Prévisualisation et numérisation définitive étant effectuées en même temps, toujours valider la fonction d'autofocus pendant la numérisation dans les préférences (p. 30), ou activer l'AF ponctuel ou la mise au point manuelle.

Régler la résolution d'entrée de l'image dans la fenêtre des réglages de numérisation avec un script (p. 20) ou manuellement (p. 40). L'effet de grain de l'image est lié à la résolution d'entrée.

Adapter ou déplacer la zone d’échantillonnage GEM pour sélectionner la zone de l’image devant servir de référence pour la correction GEM. Choisir une zone uniforme pour l’évaluation; la peau d’un personnage ou le ciel sont de bons exemples. Placer le pointeur sur un coin ou un bord de la zone d’échantillonnage. Le pointeur se transforme en double flèches. Cliquer et faire glisser les bords de la zone pour modifier sa taille, la taille maximale dépendant de la résolution. En plaçant le pointeur au centre de la zone, celui-ci se transforme en croix à quatre flèches. Cliquer et faire glisser l’ensemble de la zone dans l’image. Lorsque le pointeur est en dehors de la zone de cadrage, cliquer et faire glisser pour définir une nouvelle zone. Pour étendre la couverture de la zone à l’image entière, appuyer simultanément sur les touches "contrôle" (Windows) ou "commande" (Macintosh) et sur la touche A.

Cliquer sur le bouton d'application GEM pour prévisualiser l'effet du traitement sur la zone d'échantillonnage. À chaque modification de la zone ou du degré de correction, cliquer sur le bouton pour visualiser les résultats. L'échantillonnage peut être agrandi en cliquant sur le bouton plein cadre.

Clique sur le bouton de numérisation pour enregistrer l'image définitive. Clique de nouveau sur le bouton pour désactiver le traitement GEM.

Bouton plein cadre

Affichage de l'échantillonnage GEM

Courbe tonale et histogramme

Cliquez sur le bouton de courbes tonales/histogramme pour ouvrir la palette.

Utilisation des courbes tonales

Clique sur la flèche à proximité de la case pour sélectionner le canal.

Pour effectuer des ajustements de balance couleur de l'image, sélectionner le canal couleur approprié. Pour ajuster le contraste ou la luminosité de l'image sans affecter les couleurs, sélectionner le canal RVB.

Les courbes tonales peuvent être affichées par des raccourcis clavier. Tout en maintenant la touche "Control" (Windows) ou la touche "Commande" (Macintosh), appuyer sur 0 (zéro) pour afficher le canal RVB, sur 1 pour le canal rouge, 2 pour le canal vert et 3 pour le canal bleu.

Placer le pointeur sur la courbe. Cliquer et faire glisser la courbe. Toute correction de courbe tonale est immédiatement appliquée à la prévisualisation.

À chaque clic sur la courbe, un nouveau point d'inflexion est personnalisé par un point sur la courbe. Ces points peuvent être déplacés par cliquer-glisser. L'axe horizontal (niveau d'entrée) représente les niveaux de luminosité de l'image originale, et l'axe vertical (niveau de sortie), les modifications appliquées à l'image.

En plaçant le pointeur sur l'image affichée, le niveau de gris ou de couleur du point concerné sera indiqué sur la courbe par un cercle blanc.

Le bouton de réinitialisation annule toutes les corrections de tous les canaux.

Modification de courbe à main levée

Cliquer sur le bouton de courbe à main levée (1). Le pointeur de la souris se transforme en crayon.

Cliquez et faites glisser le pointeur pour tracer une nouvelle courbe. Des manipulations d'image très diverses sont possibles avec le tracé de courbe à main levée.

Pour lisser une courbe tracée à main levée, cliquer sur le bouton de lissage de courbe (2). Les points d'inflexion sont automatiquement placés sur la courbe et peuvent être ajustés avec la souris.

Avec des courbes extrêmes, le bouton de lissage de courbe peut modifier la forme de la courbe. Appuyer sur le bouton Annuler pour rétablir la courbe d'origine.

Guide pratique des corrections par courbes

Le traitement d'image est une opération spécialisée et délicate qui nécessite, pour la maîtriser, plusieurs années d'expérience. Ce guide pratique sur les courbes tonales concerne quelques procédures simples pour améliorer vos photos. Pour en savoir plus sur le traitement d'image, consulter l'un des nombreux ouvrages consacrés à ce sujet.

Une courbe tonale est une représentation graphique de la luminosité et des niveaux de couleur de l'image. L'axe horizontal représente les 256 niveaux de l'image de prévisualisation (données en entrée) du noir au blanc. L'axe vertical représente l'image de prévisualisation (données en sortie) avec la même échelle de haut en bas.

La partie basse à gauche du graphique représente les noirs et les ombres. La partie médiane représente les teintes moyennes : peu, herbe, ciel bleu. La partie haute à droite représente les hautes lumières : nuages, éclairages. La modification de la courbe a un effet sur la luminosité, le contraste et la couleur de l'image.

Renforcement des détails dans les ombres

Cette technique simple permet d'éclaircir un sujet lié dans l'ombre. Contrairement au contrôle de niveau de luminosité (p. 26), cette méthode de correction n'entraîne pas de perte de détails dans les zones de haute lumière de l'image.

Le canal RVB étant sélectionné, placer le curseur de modification de courbe au centre de la courbe. Cliquer et faire glisser la courbe vers le haut. Le résultat peut s'apprécier sur l'image de prévisualisation. Un très petit effet sur la courbe peut avoir un effet significatif sur l'image. Le déplacement de la courbe vers le bas assombrit le sujet.

Augmentation du contraste de l'image

Le contraste d'une image peut être modifié. La ligne bleue du graphique de courbe représente le contraste d'origine de l'image. En augmentant la valeur de l'angle de la courbe, le contraste de l'image augmente. En diminuant l'angle, le contraste diminue.

Le canal RVB étant sélectionné, cliquer sur la courbe à proximité du haut et du bas afin d'ajouter deux points d'inflexion. Déplacer légèrement le point d'inflexion supérieur vers le haut et le point d'inflexion inférieur vers le bas. Ceci a pour effet d'augmenter l'angle d'inclinaison de la partie centrale de la courbe et d'augmenter ainsi le contraste sans affecter la luminosité globale de l'image.

Correction de couleur par courbe tonale

En sélectionnant les canaux de couleur individuels de courbe, il est possible d'effectuer des corrections de rendu de couleur global de l'image. Cela permet notamment d'éliminer une dominante de couleur inesthétique ou de réchauffer une couleur d'image.

Si l'image est trop rouge, verte ou bleue, faire glisser vers le bas le canal couleur correspondant pour restaurer l'aspect naturel de l'image. Si la dominante de couleur de l'image se situe dans les couleurs secondaires, cyan, magenta, ou jaune, remonter légèrement la courbe du canal complémentaire. Par exemple, si l'image est trop jaune, déplacer la courbe du bleu vers le haut, (voir l'exemple page 2). Pour davantage de détails sur les couleurs complémentaires, voir page 27.

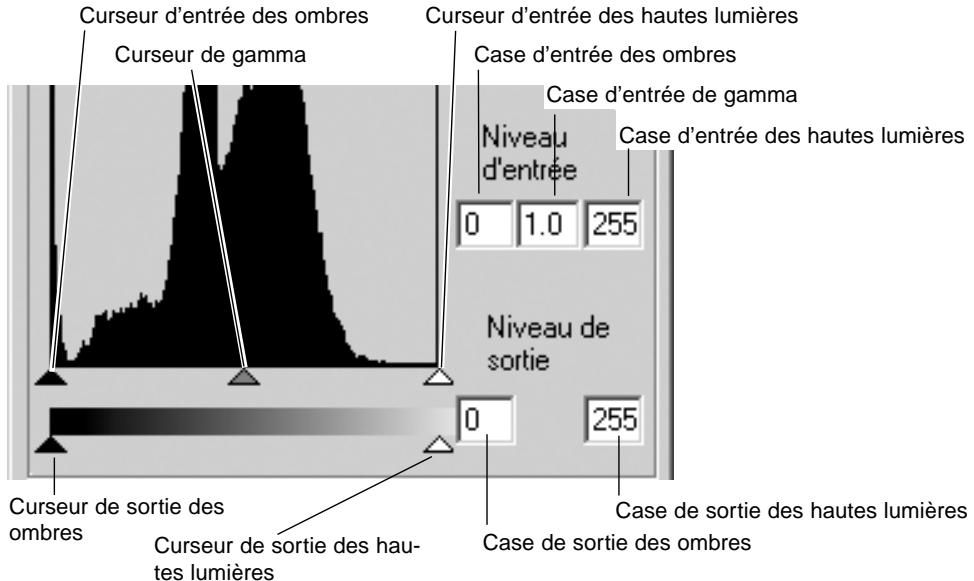

Corrections par historiogramme

L'histogramme représente la répartition des pixels avec les valeurs correspondantes de luminosité et de couleur de la zone recadrée. L'utilisation de l'histogramme permet d'optimiser les données de l'image en sortie. Les modifications de l'histogramme sont également reflétées par les courbes.

Des raccourcis clavier permettent d'afficher l'histogramme. Tout en maintenant la touche "control" (Windows) ou la touche "command" (Macintosh), appuyer sur 0 (zéro) pour afficher le canal RVB, sur 1 pour le canal rouge, 2 pour le canal vert et 3 pour le canal bleu.

L'histogramme est utilisé pour optimiser la répartition des pixels sur l'image. Le niveau des hautes lumières, des ombres ou des gamma peut être entré manuellement à l'aide des curseurs correspondants ou des cases de texte.

Le curseur de gamma définit les mi-teintes de l'image. En faisant glisser le curseur vers la droite, l'image s'assombrit et on s'éclaircit en le glissant vers la gauche. D'un effet similaire à la correction par courbe décrite page 50, le curseur de gamma permet cependant d'ajuster la luminosité de l'image sans perte d'information.

Le curseur d'entrée des hautes lumières règle le niveau de blanc. En le faisant glisser vers la droite, on augmente le contraste. Tous les pixels à droite du curseur sont réglés sur 255 et les détails qu'ils pouvaient contenir sont perdus. Cet outil est très utile pour améliorer des images de texte sur fond blanc. Une exposition non uniforme, un papier jauni ou taché gêne la bonne lecture du texte. En réglant le niveau de blanc, ces imperfections peuvent être éliminées pour faire ressortir le texte seul.

Le curseur d'entrée des ombres règle le niveau de noir. Pour augmenter le contraste, le faire glisser vers la droite. Tous les pixels à la gauche du curseur sont réglés sur 0 et les détails qu'ils pouvaient contenir sont perdus.

Les niveaux de sortie noir et blanc peuvent être réglés. Le contraste de l'image peut être réduit en déplaçant les curseurs de sortie des hautes lumières et des ombres.

Clique sur le bouton historigramme couleur pour visualiser les historigrammes du rouge, du vert et du bleu.

Clique à nouveau sur le bouton histogramme couleur pour refermer la fenêtre.

Réglage auto

Le réglage auto ajuste automatiquement la courbe et l'histogramme pour optimiser le contraste et les couleurs de l'image. Les pixels les plus foncés de l'image sont régés au niveau du noir à 0, les plus clairs au niveau du blanc à 255, et les autres répartis équitablement entre les deux.

Cliquer sur le bouton de réglage auto et les modifications sont immédiatement répercutées dans l'image. Pour visualiser les modifications de l'histogramme, cliquer sur le bouton d'application. Cliquer sur le bouton de réinitialisation pour annuler le réglage auto.

Corrections par point blanc, noir ou gris

À partir de la palette courbe tonale/histogramme, des corrections précises peuvent être effectuées en indiquant le point de référence blanc, noir ou gris de l'image. La localisation d'une zone neutre adaptée à la bonne calibration du logiciel est délicate. Lorsque l'outil pipette est sélectionné, l'affichage RVB est activé et permet d'évaluer cette zone de l'image. L'image de prévisualisation reflète immédiatement les modifications.

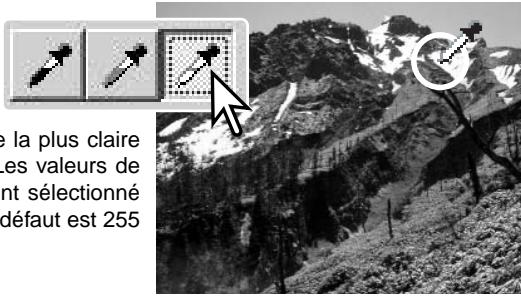

Cliquez sur le bouton de point blanc. Le pointeur se transforme en pipette blanche.

À l'aide de la pipette, cliquer sur la zone neutre la plus claire de l'image pour la définir comme point blanc. Les valeurs de l'image sont alors modifiées en fonction du point sélectionné comme reference. Le niveau de point blanc par défaut est 255 pour chaque canal RVB.

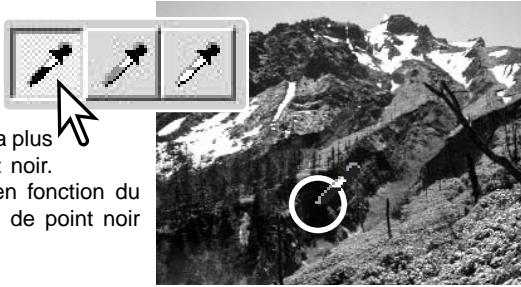

Cliquez le bouton de point noir.

À l'aide de la pipette, cliquer sur la zone neutre la plus foncée de l'image pour la définir comme point noir. Les valeurs de l'image sont alors modifiées en fonction du point sélectionné comme référence. Le niveau de point noir par défaut est 0 pour chaque canal RVB.

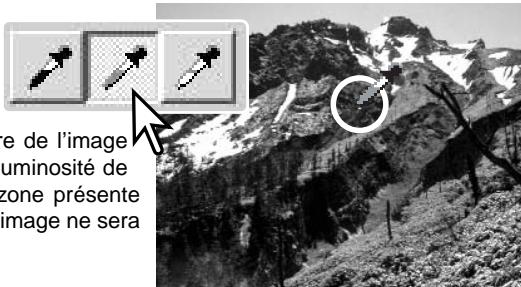

Cliquer sur le bouton de point gris. Le point gris contrôle la couleur de l'image.

À l'aide de la pipette, cliquer sur la zone neutre de l'image pour la définir comme point gris. Le niveau de luminosité de cette zone n'est pas important, mais si cette zone présente une couleur particulière, la balance couleur de l'image ne sera pas correcte.

Clique et appuie sur le bouton d'application pour visualiser la modification de l'histogramme. Clique sur le bouton de réinitialisation pour annuler toutes les modifications.

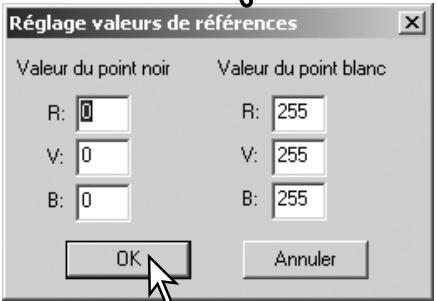

Réglage des valeurs de point blanc et noir

Les valeurs de point blanc et noir sont fixées à 255 et 0 pour chaque canal RVB. La modification de ces valeurs permet de calibrer une image ne présentant pas de blanc ni de noir véritables.

Double-cliquer indifféremment sur l'un des boutons de point blanc ou noir afin d'activer la boîte de dialogue.

Entrer les nouvelles valeurs de point blanc ou noir, puis cliquer sur "OK".

Alors que la boîte de dialogue est ouverte, le pointeur peut être utilisé pour mesurer les valeurs de couleur de n'importe quel point de l'image. L'affichage RVB indique à gauche les valeurs initiales de l'image, et à droite, les valeurs actuelles.

Calibrer l'image en suivant les étapes décrites pour les corrections de point blanc, noir ou gris.

Suivi de corrections d'image - bouton instantané

Les corrections d'image peuvent être stockées temporairement sous forme d'imagette. Cliquer sur le bouton instantané de la barre d'outils pour créer une imagette avec les corrections effectuées.

Pour revenir à la correction d'imagette précédente, cliquer sur l'imagette dans la zone d'affichage instantané. L'imagette remplace l'image de prévisualisation. Le nombre d'imagettes ainsi créées dépend de la capacité mémoire de l'ordinateur. Pour supprimer un instantané, cliquer sur l'imagette et appuyer sur la touche suppression du clavier.

Zone d'affichage de l'instantané.

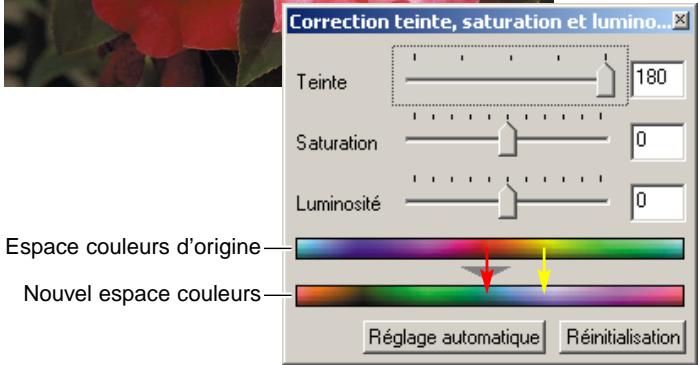

Palette de teinte, saturation et luminosité

Cette palette permet de régler l'image en fonction d'un espace couleur TSL (HSB). Ces réglages permettent de modifier les couleurs que de corriger sa restitution de couleurs.

Le principe des couleurs TSL (HSB) définit les couleurs en fonction de leur perception par l'œil humain et non pas en fonction des procédés photographiques. La teinte concerne chaque couleur individuelle de la base de référence. La saturation détermine le niveau d'éclat des couleurs. La luminosité ou clarté déterminé l'aspect clair ou foncé d'une couleur de l'espace couleur.

Le contrôle de la teinte n'est pas un outil de balance couleurs. C'est un outil de création. Lors d'un chargement de teinte dans la palette, une nouvelle teinte est attribuée à chaque couleur en fonction du degré de rotation dans l'espace couleur. Par exemple, un espace couleur simple peut avoir trois couleurs : rouge, vert, bleu. Imaginons un bâtiment rouge près d'un arbre vert sous un ciel bleu. Maintenant, effectue une rotation de l'image dans l'espace couleur, de nouvelles teintes seront attribuées aux couleurs en fonction de la nouvelle position : le bâtiment sera vert, l'arbre bleu et le ciel rouge. L'espace couleur TSL (HSB) fonctionne sur le même principe, mais avec beaucoup plus de teintes. Voir les exemples en couleurs page 75.

Contrairement au contrôle de luminosité de la palette de contrôle de luminosité/contraste/couleur, la luminosité de couleur ne modifie pas la densité apparente des couleurs de façon égale. Ainsi, même avec une augmentation extrême de luminosité, le bleu ne peut pas parfaitement aussi lumineux que le jaune.

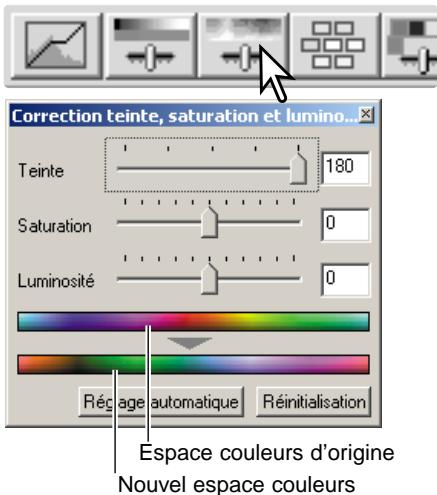

Cliquer sur le bouton de teinte/saturation/luminosité pour ouvrir la palette.

Faire glisser les curseurs ou entrer des valeurs dans les cases texte correspondantes pour effectuer les corrections. L'image reflète immédiatement les modifications. Faire glisser chaque curseur vers la droite ou entrer un nombre positif dans la case pour augmenter la saturation et la luminosité. Le curseur de teinte entraîne la rotation des couleurs de l'image dans l'espace couleur. La position maximale à droite (180^) est la même que la position maximale à gauche (-180^). Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Deux barres d'échantillons de couleur s'affichent au bas de la palette. La barre du haut indique l'espace couleur de l'image d'origine. Celle du bas indique les modifications de l'espace couleur. Dans cet exemple, les rouges de l'image du haut ont été changés en vert, et les jaunes en bleu lavande.

Clique sur le bouton de réglage auto pour régler automatiquement la saturation sans affecter la teinte et la luminosité. Clique sur le bouton de réinitialisation pour annuler les modifications.

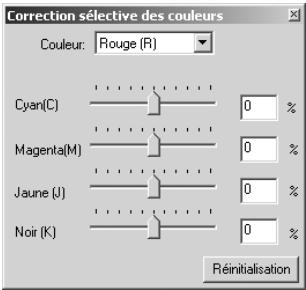

Correction de couleur sélective

La correction de couleur sélective est une technique avancée qui permet d'affiner les couleurs de l'image. Les couleurs de base, cyan, magenta, jaune et noir, peuvent être utilisées pour ajuster les six groupes de couleurs séparés de l'image : rouge, vert, bleu, cyan, magenta et jaune. Le curseur de niveau de noir contrôle la luminosité du groupe de couleurs sélectionné. Ce type de correction est efficace pour modifier une couleur spécifique sans influence sur une autre. Si, par exemple, le ciel paraît violet et non bleu, il sera possible de réduire le magenta dans le groupe du bleu. Voir page 75 pour un exemple de couleur sélective.

Cliquer sur le bouton de correction de couleur sélective pour ouvrir la palette.

Sélectionner le groupe de couleurs à corriger dans le menu déroulant en haut de la fenêtre.

Faire glisser un curseur ou entrer une valeur dans une case pour ajuster la couleur sélectionnée. Il est possible d'utiliser plus d'un curseur. L'image affichée reflète les modifications. Cliquer sur le bouton de réinitialisation pour annuler les modifications.

Le principe des couleurs RVB est un procédé additif basé sur l'utilisation des couleurs primaires de la lumière : rouge, vert et bleu. Un procédé additif mélange les trois couleurs afin de recréer le spectre complet de la lumière. Si ces trois couleurs sont mélangées, on obtient de la lumière blanche. Les images télévisées et les images des écrans d'ordinateurs sont créées à partir de ce principe.

Le principe de couleurs CMJ est un procédé soustractif basé sur l'utilisation des couleurs secondaires : cyan, magenta et jaune. Un procédé soustractif recrée les couleurs à partir de pigments et de teintes qui absorbent les couleurs à supprimer. Si ces trois couleurs sont mélangées, on obtient du noir. Le procédé CMJ est utilisé en photographie, modèle soustractif, et en imprimerie qui, bien que soustractif, nécessite un canal noir (N). Les encres d'imprimerie n'étaient pas parfaites, le mélange des trois couleurs, cyan, magenta et jaune, ne produit pas du noir et les imprimantes doivent utiliser un procédé quatre couleurs (CMJN).

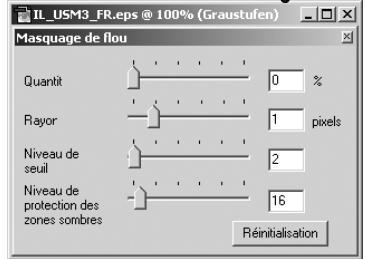

Filtre de netteté (USM)

Le filtre de netteté (USM) accroît la netteté des contours de l'image sans affecter l'ensemble du contraste. Ce filtre peut être utilisé avec des images douces ou représentant un léger décalage de mise au point. Son effet est très subtil et peut améliorer l'aspect général de l'image.

Cliquer sur le bouton de filtre de netteté pour ouvrir la boîte correspondante.

Faire glisser les curseurs ou entrer une valeur dans la case texte pour régler les paramètres du filtre. L'effet du filtre ne peut pas être jugé sur l'image de prévisualisation, mais uniquement sur la numérisation définitive.

Le résultat peut être différent selon la résolution de l'image. Il est possible d'effectuer plusieurs numérizations avec de légères modifications de réglage pour désirer le meilleur résultat. Un clic sur le bouton de réinitialisation rétablit les paramètres par défaut.

Gain : réglable entre 0 et 500 %. Une valeur trop élevée entraîne un risque de pixelisation apparente (l'image devient granuleuse). Un réglage de 150 à 200 % est recommandé pour une haute qualité d'impression.

Rayon : pour augmenter la netteté de transition entre les pixels. Réglable entre 0,1 et 5. Le réglage par défaut est 1. Les modifications de rayon sont plus apparentes sur les images imprimées qu'à l'écran. Le niveau 1 à 2 est recommandé pour une haute qualité d'impression.

Seuil : réglable entre 0 et 255. Le réglage par défaut est 2. Si la différence entre les pixels environnants et un pixel déterminé est supérieure au seuil, ce pixel est reconnu comme un pixel de netteté. Si le niveau est réglé à 0, l'ensemble de l'image est corrigé. Le seuil peut désigner les zones unies et douces des zones détaillées qui doivent être plus nettes.

Niveau de protection des ombres : permet de limiter les pixels d'un sujet détaillé parmi les ombres. Réglable entre 0 et 255. Le réglage par défaut est 16. Lorsque le niveau de luminosité est plus élevé que le niveau de protection des ombres, ce pixel est reconnu comme un pixel de netteté.

Enregistrement des corrections d'image

Toutes les corrections appliquées à une image peuvent être enregistrées sous la forme d'un script de correction. Ce script peut être rappelé à n'importe quel moment pour appliquer les corrections enregistrées à d'autres images. Cette fonction est particulièrement utile pour traiter une série d'images avec les mêmes corrections.

Clique sur le bouton d'enregistrement de script pour enregistrer les réglages de correction en cours.

Entrer un nom de script, puis cliquer sur "OK".

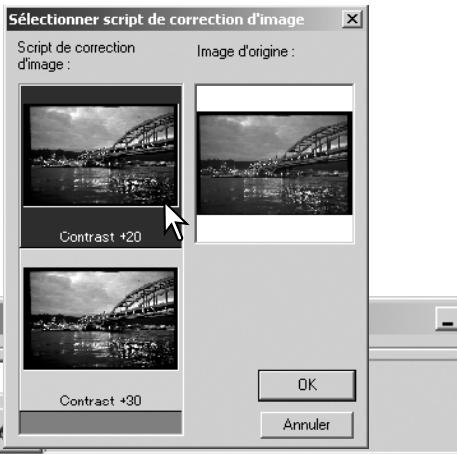

Rappel d'un script de correction

Sélectionner l'image à corriger dans la table. Cliquer sur le bouton de rappel de script.

Sélectionner le script souhaité, puis cliquer sur "OK" pour appliquer les corrections à l'image de prévisualisation. Les scripts sont rappelés dans la zone d'affichage instantané. Plusieurs scripts peuvent être rappelés.

Pour effacer un script, ouvrir la fenêtre de chargement et surligner le script à effacer. Appuyer sur la touche de suppression du clavier pour effacer ce fichier.

Personnalisation

Cette fonction permet d'automatiser la procédure de numérisation. Les écrans varient en fonction du scanner.

Insérer le passe-vue dans le scanner, puis cliquer sur le bouton de personnalisation.

Dans la boîte de dialogue de personnalisation, sélectionner "Nouveau", puis cliquer sur le bouton "Suivant".

Les précédents réglages personnalisés enregistrés s'affichent dans cette fenêtre. Pour les utiliser, il suffit de les sélectionner. Le bouton "Supprimer" efface le réglage sélectionné.

La boîte de dialogue film varie en fonction du modèle de scanner. Régler la boîte de dialogue pour le film et le passe-vues utilisé. Sélectionner le numéro de vue à numériser. Les numéros de vues correspondant aux numéros des vues du passe-vues ou, avec l'adaptateur APS optionnel, aux numéros de vues du film suivant les modèles de scanners utilisés.

Cliquez sur "Suivant" pour continuer.

Sélectionner les paramètres du scanner dans les préférences, puis cliquer sur "Suivant".

Pour plus de détails sur les préférences, voir page 30. Pour plus de détails sur la correspondance des couleurs, voir page 60.

Entrer les réglages de numérisation, puis cliquer sur "Suivant".

Voir pages 20 et 40 pour plus de détails sur les scripts et les réglages manuels. Pour plus de détails sur le recadrage automatique, voir page 19. La fonction de recadrage automatique est prioritaire sur les réglages de numérisation.

Sélectionner le traitement d'image adapté. Les fonctions varient selon le modèle de scanner, puis cliquer sur "Suivant".

Le traitement numérique ICE (p. 24), ROC (p. 45), GEM (p. 46) et Pixel Polish (lissage de pixels) (p. 23) ne peuvent pas être utilisés avec des films noir et blanc. Le traitement numérique ICE ne peut pas être utilisé avec des films Kodachrome. Avec le traitement numérique GEM, la valeur de correction doit également être entrée. La fonction Grain Dissolver (atténuation du grain) s'active automatiquement avec Digital ICE lorsque ces deux fonctions sont disponibles.

Effectuer les réglages de mise au point du scanner en rappelant éventuellement les précédents réglages. Se reporter page 32 pour plus de détails. Cliquer sur "Suivant".

Sélectionner les réglages de correction d'image, puis cliquer sur "Suivant".

Les corrections d'image peuvent être effectuées par rappel d'un script (p. 59). Les fonctions de réglage automatiques corrigent l'image. Les réglages de la courbe tonale et de l'histogramme améliorent les couleurs et le contraste. La luminosité, le contraste et la balance des couleurs améliorent le contraste, la luminosité et la restitution des couleurs. Les réglages de teinte, de saturation et de luminosité améliorent la restitution des couleurs.

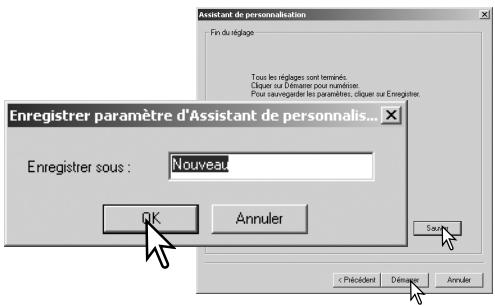

Cliquez“Enregistrer”pour sauvegarder les réglages. Entrez un nom de fichier, puis cliquez sur"OK”. Pour une prochaine utilisation de la personnalisation, ces réglages pourront être sélectionnés à partir de la boîte de personnalisation.

Cliquer sur "Démarrer" pour commencer la numérisation automatique. Lors de la numérisation d'images multiples, un numéro de série est automatiquement ajouté.

Utilitaire de numérisation par LOTS

L'utilitaire de numérisation par lots (Batch Scan Utility) permet de numériser en série un important nombre de vues. Cet utilitaire numérique traite et enregistre automatiquement toutes les images du passe-vues. L'utilitaire de numérisation par lots (Batch Scan Utility) est ouvert avec le DiIMAGE Scan launcher. Ce logiciel n'est pas disponible avec tous les modèles de scanners, voir les notes à ce sujet dans le mode d'emploi du scanner.

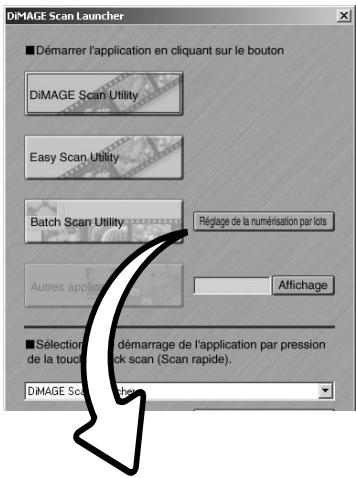

Lors d'un click sur le bouton "Utilitaire de numérisation par lots (Batch Scan Utility)" de la fenêtre de démarrage, le scanner est initialisé. Lorsque le message "Insérer le passe-vues correctement" apparait, insérer le passe-vues dans le scanner. Toutes les images du passe-vues seront numérisées et enregistrées, et le passe-vues sera ensuite ejecté automatique. Pour numériser un autre lot, changer le film du passe-vues et recommencer l'opération avec une nouvelle série de vues. Cliquer sur le bouton "Utilitaire de numérisation par lots (Batch Scan Utility)" pour commencer la numérisation. Le scanner est initialisé uniquement avant la numérisation du premier lot.

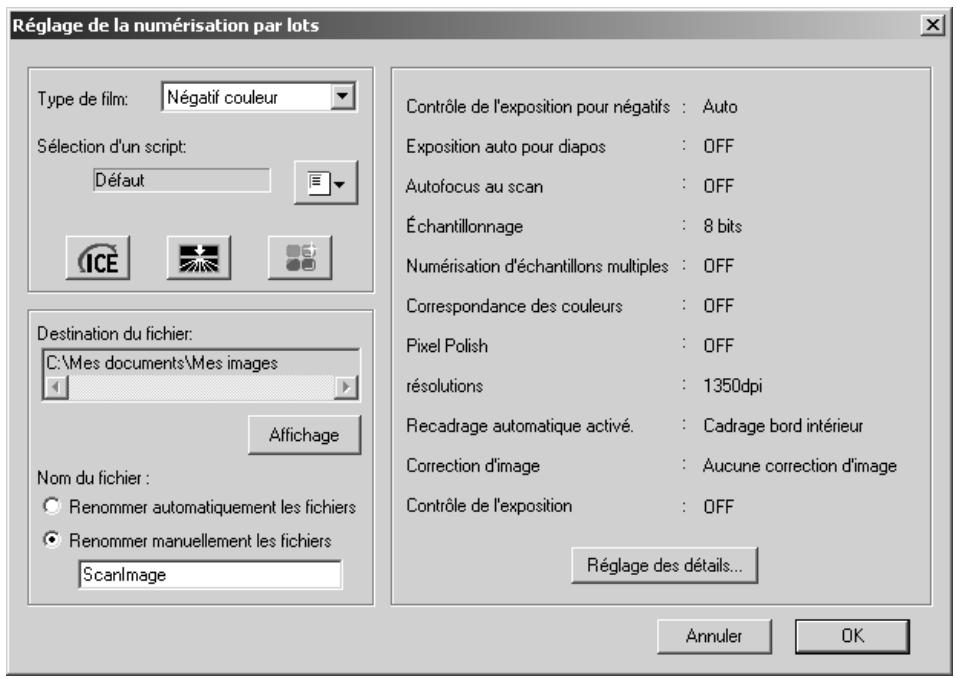

Pour changer ou confirmer les réglages de la numérisation parlots, cliquer sur le bouton de réglage de la numérisation parlots.

Le type de film est sélectionné dans le menu déroulant. Lors d'une numérisation parlots (Batch Scan Utility), il est impossible de mélanger différents types de film.

La taille et la résolution peuvent être spécifiées par un script. Cliquer sur le bouton "Sélection d'un script" pour ouvrir la boîte de dialogue de sélection de script. Pour plus d'informations sur les scripts, voir page 20.

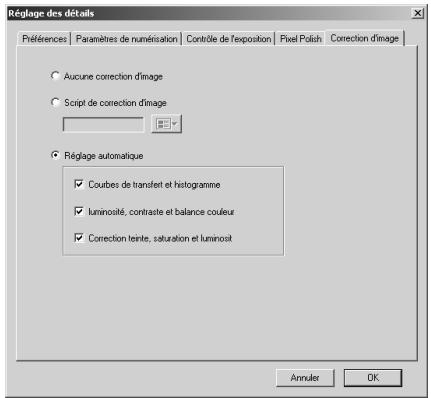

Des scripts peuvent être créés ou des réglages personnalisés spécifiques peuvent être effectués grâce à la boîte de dialogue de réglages, voir ci-contre.

Pour sélectionner le traitement d'image automatique, cliquer sur les boutons appropriés. Les fonctions disponibles varient selon les modèles de scanners, voir page 22. La fonction Grain Dissolver (atténuation du grain) est activée automatiquement avec Digital ICE lorsque les deux fonctions sont disponibles.

Pour sélectionner la destination des images numérisées. Cliquer sur le bouton de visualisation pour ouvrir la boîte de dialogue de destination de fichier. Utiliser l'arborescence pour localiser le dossier où sera sauvegardé les fichiers. Cliquer sur le dossier à sélectionner. Cliquer sur le bouton OK pour achever l'opération. La destination est affichée dans la fenêtre de réglage.

Pour sélectionner le nom des fichiers. L'option de nom de fichier automatique est basée sur la date et l'heure de la numérisation. Le nom du fichier commence par DS, suivi de séries de deux chiffres correspondant à l'année, au mois, au jour, à l'heure, à la minute, et à la seconde de la numérisation. DS030523134510

correspond à une numérisation en 2003, le 23 mai à 13h45 et 10 secondes. L'enregistrement de l'heure est basée sur une horloge 24 heures. L'option manuelle utilise le nom saisi dans la boîte de texte plus un nombre à quatre chiffres qui est automatiquement ajouté.

Pour modifier les réglages affichés dans la fenêtre, voir page suivante.

Pour modifier les réglages de numérisation.

Pour plus d'informations sur la boîte de dialogue des Préférences, voir page 30. Pour plus d'informations sur la correspondance de couleurs, voir page 66.

Pour recadrer l'image automatiquement et pour régler le format et la résolution du résultat final.

Voir page 19 pour des informations sur le recadrage automatique. Voir page 43 pour plus d'informations sur comment effectuer des réglages et les enregistrer.

Pour contrôler l'exposition de la numérisation.

Voir page 32 pour plus d'informations sur comment effectuer des réglages pour l'exposition et les enregistrer.

Pour appliquer la fonction Pixel Polish (lissage de pixels), voir page 23.

Pour appliquer un traitement d'image aux images numérisées.

Voir page 59 pour les scripts de correction d'image.

Les fonctions de réglage automatique corrigent l'image numérique : le réglage par courbes tonales et histogramme améliore le rendu de couleur et le contraste. Le réglage de luminosité, de contraste et de balance de couleur améliore le contraste et la luminosité. Le réglage de teinte, de saturation, et de clarté améliore la saturation.

Correspondance des couleurs

Chaque périphérique de sortie (écran ou imprimante) produit différemment les couleurs et le contraste. Pour s'assurer que l'image à l'écran corresponde à l'image imprimée, un espace couleur doit être défini pour les deux périphériques. La correspondance de couleur est activée dans les préférences. La correspondance de couleur augmente la durée de numérisation.

La fonction de correspondance des couleurs du DiIMAGE Scan fait correspondre les couleurs numérisées avec les espaces couleur indiqués. La fonction de correspondance des couleurs peut utiliser des profils d'écran ICC pour afficher une image aussi précise que possible.

Clique sur le bouton des préférences pour accéder à la fonction de correspondance des couleurs.

Réglage de l'espace couleur de sortie

Cliquez dans la case d'activation de correspondance des couleurs.

Sélectionner l'espace de couleurs de sortie dans le menu déroulant des espaces couleurs. Voir page suivante pour les descriptions des espaces couleurs.

Espaces de sortie des couleurs

Le choix de l'espace couleur de sortie dépend de la manière dont l'image doit être reproduite. Pour la plupart des utilisations privées avec affichage à l'écran et impression sur une simple imprimante, l'espace couleur sRGB est bien adapté. D'autres espaces couleur ont été conçus pour des applications professionnelles. Pour plus de détails sur l'utilisation de l'espace couleur, voir page 69.

sRVB	Espace couleur développé par Hewlett Packard et Microsoft. Comme il correspond aux caractéristiques moyennes des écans PC, ce système est très largement repandu dans le monde et considéré comme le standard du multimédia et d'Internet. Cependant, le sRVB n'est pas adapté aux applications professionnelles de pré-presse en raison de sa gamme limite de reproduction des saturations.
RVB Apple	Très largement utilisé en PAO, il est considéré comme le standard pour les arts graphiques et la conception : Adobe Illustrator, Photoshop, etc.
SMPTE-C	Standard actuel de la télévision professionnelle aux Etats-Unis.
PAL/SECAM	Standard actuel de la télévision professionnelle en Europe.
ColorMatch RVB	Espace couleur à large spectre idéal pour les écans Radius Press View qui sont courament utilisés en pré-presse.
Adobe RVB	Espace couleur standard plus large que le ColorMatch RVB. Son importante gamme de couleurs en fait l'util idéal de pré-presse. Cependant, la gamme est si importante qu'elle inclut de nombreuses couleurs qu'il est impossible d'imprimer avec un procédé classique de quadrichromie (CMJN).
RVB à large spectre	Utilisant les couleurs du spectre, ce standard offre une gamme extrémentétendue de couleurs qui, bien qu'elle soient créées, ne peuvent être reproduites sur un écran d'ordinateur ou imprimées.
NTSC	Standard actuel de la télévision professionnelle niponne.
RVB CIE	Espace couleur défini par la CIE (Commission Internationale d'Eclairage).
Moniteur RVB	Espace couleur défini par le profil ICC de l'écran. Pour plus de détails sur les réglages de profil d'écran ICC, voir page 68.

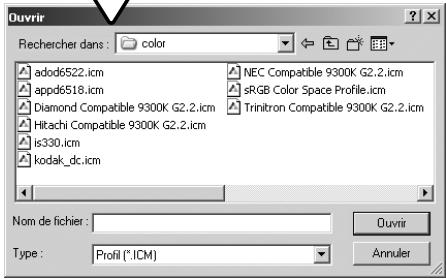

Réglage de profil d'écran ICC

Il est possible de désigner un profil ICC particulier pour un écran dans la partie Correspondance de couleurs de la boîte de dialogues des Préférences. Voir le nom du profil dans le mode d'emploi de l'écran.

Cliquer sur la case d'utilisation de profil ICC pour écran.

Cliquer sur le bouton de rappel de profil ICC pour ouvrir la boîte de dialogue correspondante.

Sélectionner et ouvrir le profil ICC pour l'écran utilisé. Le profil sélectionné s'affiche dans la fenêtre des Préférences. Cliquer sur "OK" dans la fenêtre des Préférences pour régler le profil ICC.

Les profils ICC pour écran sont situés dans le même dossier que les profils couleurs pour le scanner, voir ci-dessous. Avec Mac OS X, les profils écran sont dans le dossier suivant : [Library] -> [ColorSync] -> [Profiles] -> [Displays].

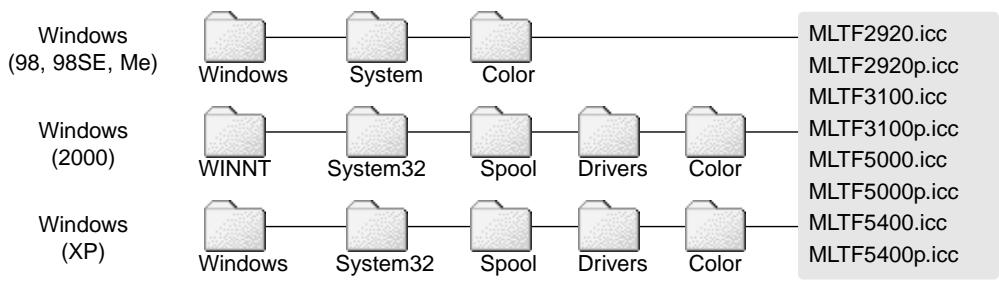

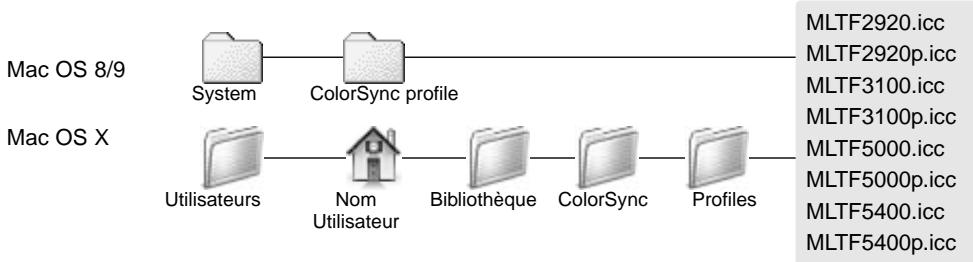

Profils de couleur du scanner

Lors de l'installation de l'utilitaire DiIMAGE Scan, les profils couleur de scanner sont automatiquement installés dans le dossier couleur de Windows et dans le dossier profil ColorSync de Macintosh. Voir l'annexe du manuel utilisateur.

Correspondance des couleurs : recommandations

Les recommandations ci-dessous concernent l'espace couleur de sortie et les réglages de profil ICC d'écran utilisés avec des applications de traitement d'image. Certaines applications comme Adobe Photoshop 5 ou ultérieur possèdent des fonctions de correction d'affichage écran qui étalent automatiquement l'écran pour un espace couleurs particulier.

Espace couleur de sortie : sélectionner le même espace couleur que l'application. Avec Photoshop version 5.0 ou supérieure, chercher le profil dans l'option paramètres des couleurs du menu fichier.

Profil ICC : utiliser le profil de l’écran utilisé.

Avec une application sans correction d'affichage d'écran telle que Photoshop Elements, ou lorsque cette fonction est désactivée :

Espace couleur de sortie : moniteur RVB

Profil ICC : utiliser le profil de l’écran utilisé.

Il est possible d'obtenir un profil ICC pour un écran particulier auprès du fabricant via un éventuel téléchargement à partir de son site internet. Pour plus de détails sur l'installation du profil ICC, voir le manuel d'utilisation du moniteur.

Il est possible de créer des profils ICC d'écran couleur à partir des outils du marché. Ils peuvent également être créés à l'aide de l'assistant de réglage d'écran du système d'exploitation de Macintosh, ou à l'aide de Adobe gamma, intégré à Adobe Photoshop version 5.0 ou supérieure pour Windows.

Scanners multiples

Lorsque plusieurs scanners sont connectés au même ordinateur, la fenêtre de sélection de scanner apparait lors du lancement de l'utilitaire DiIMAGE Scan. Sélectionner le scanner qui doit être utilisé dans la liste, puis cliquer sur "OK".

Si les différents scanners sont de même méthode, la fenêtre n'apparaît pas et l'ordinateur utilise le premier scanner détecté.

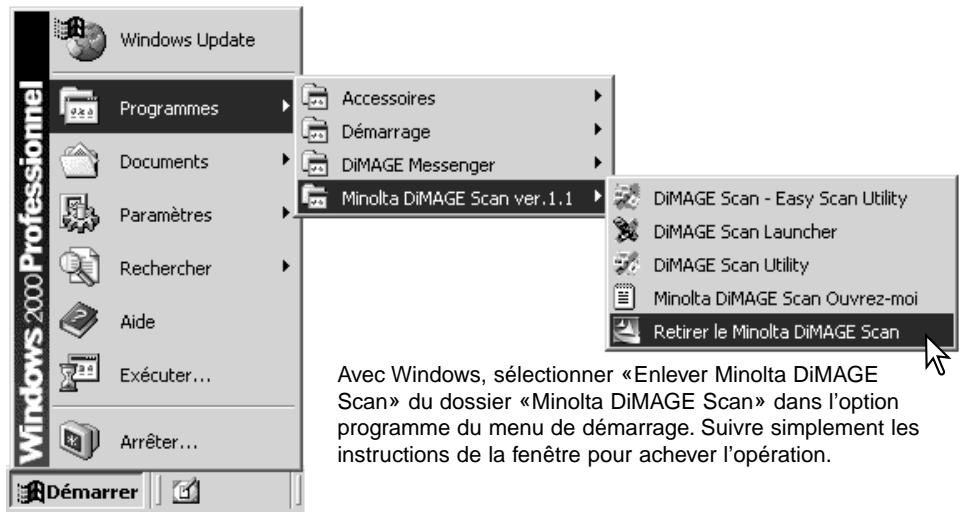

Déinstallation du logiciel diimage scan

Pour désinstaller le logiciel du DiIMAGE Scan d'un Macintosh, placez le CD-Rom DiIMAGE Scan dans le lecteur CD-Rom. Répétez la procédure d'installation, mais sélectionnez "Désinstaller" dans le menu déroulant de la boîte de dialogue d'installation. Confirmez l'emplacement du logiciel. Cliquez sur le bouton "Désinstaller" pour supprimer le logiciel du micro-ordinateur.

Fichiers et dossiers installés

Les fichiers et dossiers suivants sont installés dans l'ordinateur simultanément à l'installation de l'utilitaire DiIMAGE Scan : pour l'emplacement et le nom des profils installés, voir page 68.

Windows

Mac OS 8/9 Mac OS X

Les fichiers marqués par un astérisque (*) sont installés avec le lanceur de DiIMAGE Scan.

Systèmes requis pour les dimage scan multi et multi II

Les systèmes requis suivants concernent les scanners Dimage Scan Multi et Multi II. Pour d'autres modèles de scanners, consulter leurs modes d'emploi respectifs. Le micro-ordinateur et le système d'exploitation doivent être garantis comme compatibles avec l'interface SCSI par le constructeur. Vérifier si nécessaire ces compatibilités sur le site Internet Minolta :

Europe: http://www.minoltasupport.com

Amériques du Nord: http://www.minoltausa.com

Ordinateurs compatibles PC / AT	Macintosh
Pentium 166M Hz ou supérieur.	Power Macintosh G3 ou supérieur.
Windows 98, 98 Second Edition, Me, 2000 Professional, NT 4.0, XP préinstallés.	Mac OS 8.6 à 9.2.2, et OS 10.1.3 à 10.1.5.
Le fonctionnement avec des équipements montés individuellement n'est pas garantie. Le scanner ne peut pas etree utilise avec un notebook.
Un minimum de 64 Mo (Multi) ou 96 Mo (Multi II) de RAM est nécessaire. 128 Mo sont nécessaires avec Windows XP. 96 Mo sont nécessaires pour numériser avec une profondeur de couleurs sur 16-bits.	Un minimum de 64 Mo (Multi) ou 96 Mo (Multi II) de RAM est nécessaire en plus de celle indispensableue au fonctionnement du système et de ses applications. 96 Mo sont nécessaires pour numériser avec une profondeur de couleurs sur 16-bits.
96 Mo de RAM (Multi) ou 600Mo (Multi II) d'espace disque sont nécessaires. 200 Mo (Multi) ou 1,2 Go (Multi II) ou plus sont nécessaires pour numériser avec une profondeur de couleurs sur 16-bits.
Écran couleur haute definiption (16 bits) 640 x 480 pixels nécessaires. 1024 x 768 pixels recommends.	Écran couleur 640 x 480 pixels avec 32.000 couleurs affichables. 1024 x 768 pixels recommends.
Pilote TWAIN (Windows) et plug-in (Macintosh) compatible avec Photoshop 6.0.1 et 7.0.1 et Photoshop Elements 2.0.
La carte SCSI doit etre garantie compatible par le constructeur avec l'ordinateur et le système d'exploitation.
Cartes SCSI recommandées : cartes Adaptec 19160, 29160, 29160N, et AVA-2903B.	Cartes SCSI recommandées : cartes Adaptec Power Domain 2930U, 29160N, 2940UW, et 2940U2W ainsi que l'interface SCSI intégrée du Macintosh.
Systèmes requis pour traitement numérique ROC et GEM pour le Dimage Scan Multi II
Proesseur Pentium II ou supérieur. Pentium III ou supérieur pour des numérisations 16 bits couleur.	Power Macintosh G3 ou supérieur. Proesseur Power Macintosh G4 pour des numérisations 16 bits couleur.
Un minimum 128 Mo de RAM. 256 Mo ou plus recommandés.	Un minimum de 128 Mo de RAM. 192 Mo ou plus recommandés.
Espace disque : 300 Mo (24x36), 600 Mo (Multifformat , 24x36), 1,2 Go (6X9). Avec 16 bits couleur : 500 Mo (24x36), 1 Go (Multifformat 24x36), 2 Go (6X9). Espace disque recommandé : 600 Mo (24x36), 1 Go (Multifformat 24x36), 2 Go (6X9). Avec 16 bits couleur : 1 Go (24x36), 2 Go (Multifformat 24x36), 4 Go (6X9).

L'utilitaire DiIMAGE Scan peut être utilisé avec les scanners Dimage Scan Multi et Multi II. Cependant, certaines fonctions ne sont pas disponibles :

DiIMAGE Scan Multi	DiIMAGE Scan Multi II
Digital ICE, ROC, and GEM	Digital ICE
Fonction Pixel Polish (lissage de pixels)
Fonction Grain Dissolver (atténuation du grain)
Liste de types de passée-vues
Liste de tailles de prévisualisation (Préférences)
Utilitaire Easy Scan
Utilitaire de numérisation par lots (Batch Scan Utility)
Lanceur DiIMAGE Scan
Bouton de mise au point manuelle

La gamme de résolutions d'entrée du Dimage Multi va de 176 dpi à 2810 dpi pour les films 24x36 et de 70 dpi à 1128 dpi pour les films moyen format. Après avoir effectué la routine d'enregistrement à l'aide du bouton numéro de série des préférences de Windows (p 28), la gamme de résolutions d'entrée de Dimage Multi II va de 176 dpi à 2810 dpi pour les films 35 mm et de 70 dpi à 2810 dpi pour les films moyen format.

Lorsque l'utilitaire DiIMAGE Scan est installé, les profils de scanners suivants sont automatiquement installés pour ces modèles de scanners. Voir page 68 pour le dossier d'installation. Ces profils ont été inclus pour une correspondance de couleurs optimisée avec conversion de profil à profil dans les applications de traitement d'image sophistiquées ou de PAO. Lors de l'utilisation de ces profils, les couleurs reproduites peuvent ne pas être les mêmes que celles du système de correspondance de couleurs de l'utilitaire.

MLTF3100.icc - utilisé avec les films positifs pour toute profondeur d'analyse couleurs autre que 16 bits linéaires.

MLTF3100p. icc - utilisé avec les films positifs et une profondeur d'analyse couleurs de 16 bits linéaires.

Conservation des enregistrements

Conserver les enregistrements lors de la numérisation est important. Cela permet aux résultats d'être reproduits et de servir de référence pour les réglages lorsque de nouvelles images sont numérisées. Les enregistrements sont un bon outil d'apprentissage : ils apportent des informations à la fois sur les succès et les échecs.

Les données de la page suivante peuvent être copiées et être utilisées pour enregistrer les réglages du scanner. Il est possible de noter des détails concernant le film, l'exposition, et les filtres ou traitements spéciaux appliqués.

Feuille de données image

Image :					Date:
Film :	Exposition :	Filtre :		Traitement :
Traitément d'image	Script de correction d'image :
Luminosité, contraste et balance de couleur	Teinte, saturation et lumi-nosité de couleur	Plus net		Couleur sélective
Luminosité :	Teinte :	Valeur :		Cyan : R/ V/ B/ C/ M/ J/
Contraste :	Saturation :	Rayon :		Magenta: R/ V/ B/ C/ M/ J/
Rouge :	Luminosité :	Seuil :		Jaune : R/ V/ B/ C/ M/ J/
Vert :		Ombres :		Noir : R/ V/ B/ C/ M/ J/
Bleu :	Digital ICE:	Digital ROC:		Digital GEM:
Exposition	Fichier de réglage d'exposition :
Master :	Rouge :	Vert :		Bleu :
Réglages de num.	Nom de script :
Résolution d'entrée :	Taille d'entrée (L):	Taille d'entrée (H):		Agrandissement :
Résolution de sortie :	Taille de sortie (L):	Taille de sortie (H):		Unité :
Cor. de couleurs	Espace couleurs:		Profil ICC :
Préférences	Exposition auto :	Prof de couleurs :		Multi-échant.:
Notes:Minolta

Corrections de teinte

Des modifications de teintes font tourner les valeurs de couleurs d'origine dans un espace couleurs et reassignent une nouvelle teinte basée sur la nouvelle position dans cet espace. Dans cet exemple, l'image originale a été tournée. Pour davantage d'infos sur la teinte, la saturation, et la luminosité, voir page 56.

Deux barres d'échantillons de couleur s'affichent au bas de la palette. La barre du haut indique l'espace couleur de l'image d'origine. Celle du bas indique les modifications de l'espace couleur. Dans cet exemple, les rouges de l'image du haut ont été changés en vert, et les jaunes en bleu lavande.

Correction de couleur sélective

Dans l'image originale, les couleurs sont neutres et rendent la scène plate. En réduisant le cyan du canal rouge, le pont et les détails masqués du ciel paraissent plus accentués. Les détails du ciel peuvent être encore améliorés par la réduction du jaune dans le canal bleu. Pour davantage d'infos sur la correction de couleur sélective, voir page 57.

Nous vous proposons un support pour tous nos produits numé-

riques 24 heures sur 24 sur

Savoir-faire photographique, composition d'image, édition d'image numérique : découverte en plus sur le site Internet de Minolta et visitez

www.minoltaphotoworld.com
