AUTO METER IV F - Exposition-mesure MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Exposeur de lumière à main
Caractéristiques techniques principales	Mesure de l'exposition à la lumière, mesure incidentielle et réfléchie, affichage numérique
Alimentation électrique	Fonctionne avec une batterie de type 9V
Dimensions approximatives	130 x 70 x 40 mm
Poids	Environ 200 g
Compatibilités	Compatible avec la plupart des appareils photo reflex et numériques
Type de batterie	Batterie alcaline 9V
Tension	9 Volts
Fonctions principales	Mesure de la lumière ambiante, mesure de la lumière réfléchie, compensation d'exposition
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Ne pas exposer à l'eau, éviter les chocs violents
Informations générales utiles	Idéal pour les photographes professionnels et amateurs, léger et portable

FOIRE AUX QUESTIONS - AUTO METER IV F MINOLTA

Comment calibrer le MINOLTA AUTO METER IV F ?

Pour calibrer votre MINOLTA AUTO METER IV F, assurez-vous qu'il est éteint, puis appuyez sur le bouton 'CAL' tout en allumant l'appareil. Suivez les instructions à l'écran pour ajuster les paramètres au besoin.

Pourquoi l'écran de mon MINOLTA AUTO METER IV F reste-t-il noir ?

Un écran noir peut indiquer une batterie faible. Remplacez la batterie par une neuve pour résoudre ce problème.

Comment changer la batterie du MINOLTA AUTO METER IV F ?

Ouvrez le compartiment de la batterie situé à l'arrière de l'appareil. Retirez l'ancienne batterie et insérez une nouvelle batterie de type 4LR44 en respectant la polarité.

Mon MINOLTA AUTO METER IV F ne mesure pas la lumière correctement. Que faire ?

Assurez-vous que l'appareil est en mode de mesure approprié et vérifiez que le capteur n'est pas obstrué. Essayez de prendre des mesures dans différentes conditions d'éclairage.

Comment passer du mode de mesure incident au mode de mesure réfléchi ?

Utilisez le sélecteur sur le côté de l'appareil pour changer entre le mode de mesure incident (avec le diffuseur) et le mode de mesure réfléchi (sans le diffuseur).

Que faire si mon MINOLTA AUTO METER IV F ne s'allume pas ?

Vérifiez d'abord la batterie. Si la batterie est en bon état et que l'appareil ne s'allume toujours pas, il peut y avoir un problème interne et il serait sage de contacter un service de réparation.

Comment nettoyer le capteur de mon MINOLTA AUTO METER IV F ?

Utilisez un chiffon doux et propre pour essuyer délicatement le capteur. Évitez d'utiliser des produits chimiques ou des solvants qui pourraient endommager l'appareil.

Est-ce que le MINOLTA AUTO METER IV F est étanche ?

Non, le MINOLTA AUTO METER IV F n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions d'humidité excessive.

Comment réinitialiser le MINOLTA AUTO METER IV F aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'CAL' tout en le rallumant. Suivez les instructions à l'écran pour réinitialiser les paramètres.

MODE D'EMPLOI AUTO METER IV F MINOLTA

L'Auto Metre IV F Minolta est un appareil qui vous permettra de résoudre facilement tous vos problèmes de mesure de lumière.

Il offre bien sûr toutes les fonctions de base d'un flashmètre/postmètre : modes lumière continue, flash avec cordon ou sans cordon, calcul d'une moyenne, et mémorisation de deux valeurs.

De plus, des caractéristiques telles que vitesse de synchro réglable entre 1/500 à 1 sec., calcul d'une différence de luminosité, plage de sensibilité de film étendue, ou encore affichage digital et analogique, vous permettront de tirer parti de l'Auto Métér F dans pratiquement n'importe quelle situation d'éclairage.

Vous pourrez ainsi vous concentrer sur la composition de vos photographies.

Avant que vous ne commenciez, un petit mot sur ce manuel.

Il se compose de plusieurs chapitres afin que vous trouviez directement les informations dont vous avez besoin.

L'apprentissage de l'utilisation de votre posemètre sera ainsi plus simple.

Avant tout, lisez les deux premières parties, intitulées Nomenclature et affichage et Opérations préliminaires.

Toute la partie Fonctionnement de base vous explique comment réaliser des mesures en lumière continue et flash.

Ensuite, le chapitre Fonctions spéciales vous expliquera le fonctionnement des différentes fonctions supplémentaires de l'Auto Metre IV F.

Enfin, vous trouvez dans la partie initutive Applications, de nombreux renseignements sur les possibilités d'utilisation de ces fonctions : ces informations vous permettront d'exploiter au mieux tout le potentiel de votre Auto Metre IV F.

Nomenclature et affichage 60

DESCRIPTION DES ELEMENTS 60

ECRAN D'AFFICHAGE 64

Operations preliminaires 66

PILE 67

Mise en place 67

Indicateur de pile faible 68

SELECTION DE LA SENSIBILITE DU FILM 69

SELECTION DU MODE DE MESURE 70

Mesure en lumière incidente 70

Mesure en luminère réfléchie 72

Fonctionnement de BASE 74

MESURE DE LA LUMIERE AMBIANTE 75

Pour un appareil photo 75

Pour une caméra de cinéma 77

MESURE DE LA LUMIERE D'UN FLASH 80

Avec cordon de synchronisation 80

Sans cordon de synchro 83

Fonctions speciales 86

MEMOIRE 87

MOYENNE 90

DIFFERENCE DE LUMINOSITE 92

ETALONNAGE 94

APPLCATIONS 95

MESURE DE RATIOS LUMINEUX 96

MESURE DES CONTRASTES D'UNE SCENE 99

UTILISATION DE L'ECHELLE ANALOGIQUE 103

COMPENSATION D'EXPOSITION POUR LES FILTRES -105

MESURE D'UN ECLAIREMENT 107

Accessions 109

ENTRETIEN ET RANGEMENT 112

CHARACTERISTIQUES TECHNIQUES 114

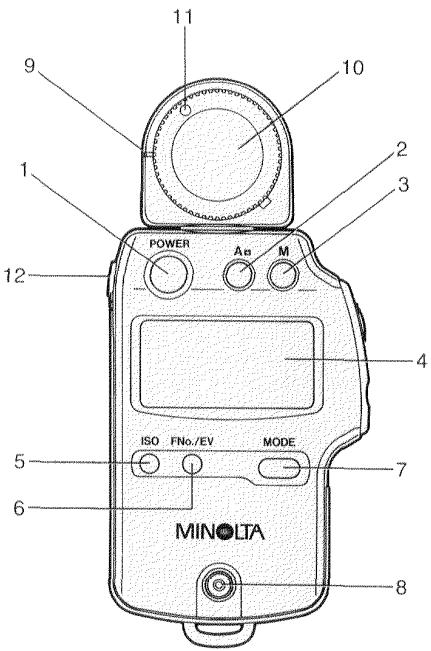

Description des elements

1. Interrupteur principal mise en route et coupure de l'alimentation
2. Touche de moyenne affichage de la moyenne de deux mesures mémorisées ; affichage d'une différence de luminosité
3. Touche mémoire mémorise la mesure affichée
4. Écran d'affichage
5. Touche ISO utilise avec le sélecteur de paramètres pour la sélection de la sensibilité ISO
6. Sélecteur d'affichage permet de passer de l'affichage des ouvertures de diaphragme à l'affichage des IL
7. Touche MODE permet de changer de mode de mesure
8. Prise de synchro permet le branchement d'un cordon de synchro standard
9. Index de montage du récepteur
10. Diffuseur sphérique
11. Index de montage du diffuseur
12. Jack accessoire pour la connexion d'un accessoire récepteur

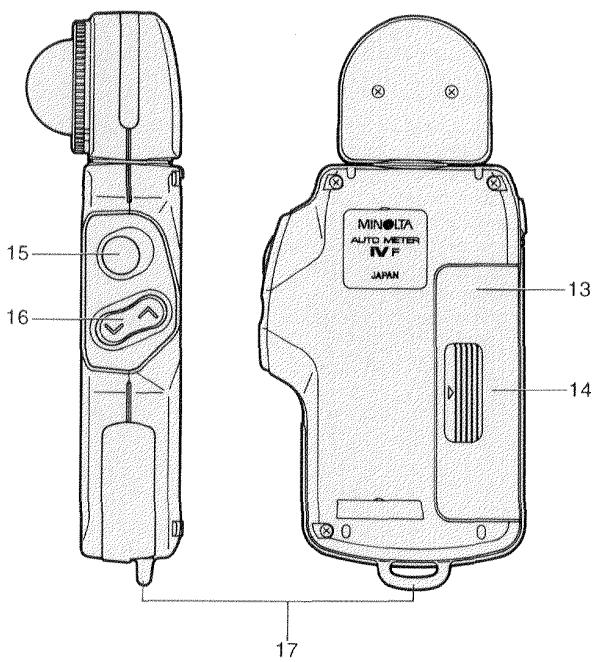

1. Vis d'étalonnage (dans logement pile) permet de calibrer la mesure du posémètre
2. Logement pile
3. Bouton de mesure
4. Sélecteur de paramètres, sélection de la vitesse d'obturation et de la sensibilité ISO
5. Oeillet de courroie

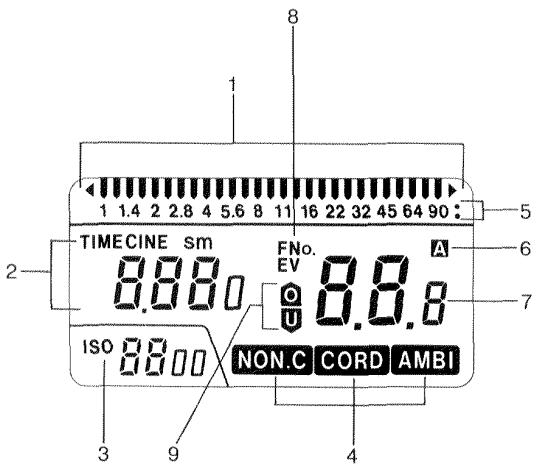

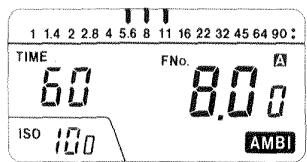

Ecran d'affichage

1. Échelle analogique affiche simultanément la dernière mesure et les valeurs mémoirisées sur une échelle graduée par 1/2 IL (demi-diaphragme)
2. Vitesse d'obturation/Cadence cinéma affiche soit la vitesse d'obturation soit la cadence cinéma sélectionnée unités utilisées: TIME: fractions de secondes TIME s: secondes entières TIME m: minutes CINE: nombre d'images/seconde
3. Sensibilité du film sensibilité ISO par 1/3 de valeur
4. Indicateurs de mode de mesure
5. Indicateurs de mémoire indiquent qu'une ou deux valeurs sont mémoirisées
6. Indicateur de moyenne apparaît lorsqu'une moyenne ou une différence de luminosité est affichée
7. Affichage digital affiche la valeur d'ouverture de diaphragme, la valeur en IL, ou la différence de luminosité par pas de 0,1 IL (1/10 de diaphragme)
8. Indicateur du type d'affichage indique si l'affichage est une ouverture de diaphragme ou une valeur en IL (EV)
9. Indicateurs de dépassement de la plage de mesure s'affichent lorsque la mesure est en dehors de la plage de sensibilité de la cellule

Operations preliminaires

L'Auto Metre IV F est alimenté par une pile 1,5 V type AA, alcaline ou carbone-zinc. On peut également utiliser un accumulateur nickel-cadmium 1,2V de même format.

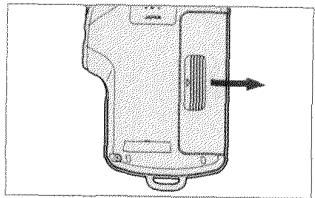

Mise en place

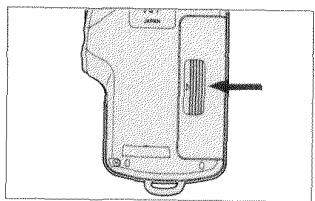

1. Retirer le couvercle du logement pile en le faisant coulisser dans la direction indiquée par la flèche.

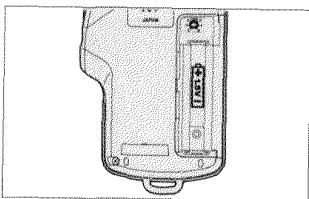

2. Mettre la pile dans son logement en respectant la polarité (+ / -) indiquée sur le schéma.
3. Refermer le logement.

Après la mise en place de la pile, toutes les indications de l'affichage apparaisent simultanément pendant quelques secondes, puis l'affichage sera remplacé par les indications représentées à droite.

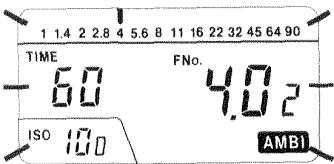

Indicateur de pile faible

Lorsque la pile faiblit, l'affichage se met à clignoter. Lorsque cela survient, changer la pile.

Pour sauvegarder l'énergie de la pile, l'Auto Metre-IV F coupe automatiquement son affichage

Si on n'effectue aucune opération pendant 10 minutes. Pour remettre l'affichage en fonction, appuyer sur l'interrupteur principal (POWER).

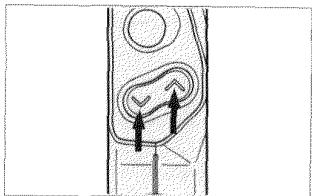

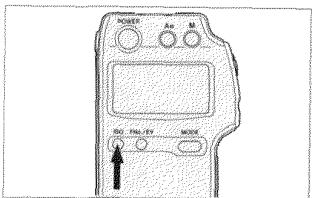

Selection de la sensibilite du FILM

La gamme de valeurs de sensibilités disponibles sur l'Auto Metre IV F s'étend d'ISO 3 à 8000 par 1/3 de valeurs.

1. Maintenir la touche ISO appuyée.

1. Afficher la sensibilité ISO désirée à l'aide du sélecteur de paramètres.

Pour les films de 125 et 1250 ISO, les valeurs respectives 120 et 1200 seront affichées.

• Lors de la mise en place de la pile, la valeur de sensibilité est réinitialisée à ISO 100.
• Si vous changez la sensibilité du film après avoir effectué une mesure, l'affichage de l'ouverture ou de la valeur en IL sera modifié de manière à conserver une valeur exacte avec la nouvelle sensibilité.
• À la page 105 vous trouvez des informations complémentaires sur les modifications de sensibilité ISO destinées à corriger automatiquement la mesure lors de l'utilisation de filtres.

Choix du mode de MESURE MESURE en lumière incidente

Lorsque vous utilisez un posemètre pour effectuer une mesure en lumière incidente, l'exposition est basée uniquement sur l'intensité de la lumière qui "tombe" sur le sujet (lumière incidente). Par conséquent, que le sujet soit sombre ou clair, en d'autres termes, quelle que soit sa reflectance, la mesure sera la

Les tons sombres ou clairs seront ainsi restitués fidèlement.

Par ailleurs, la mesure en lumière incidente permet d'adapter parfaitement le récepteur de lumière au type de sujet photographique : pour les sujets en trois dimensions, vous utiliserez l'un des diffuseurs sphériques, tandis que pour photographier une surface plate telle qu'une affiche ou un tableau, vous utiliserez un diffuseur plat.

La mesure en lumière incidente est la méthode la plus simple et la plus fiable dans la plupart des situations photographiques. Elle est particulièrement adaptée aux scènes qui contiennent des tons très divers. On l'utilise par exemple en architecture, en paysage, ou encore en portrait.

Pour réaliser une mesure en lumière incidente, monter l'un des diffuseurs (sphérique, plat, mini-récepteur, diffuseur sphérique ND 4X ou 8X) sur l'Auto Metre IV F. Placer le posemètre près du sujet, en dirigeant le récepteur vers l'objet de l'appareil, et appuyer sur le bouton de mesure.

La mesure en lumière incidente peut également être utilisée avec l'Auto Mété IV F pour déterminer rapidement un ratio lumineux. Voir page 96 pour plus de détails.

Mesures en lumière réfléchie

Lors d'une mesure en lumière réfléchie, le posemètre intègre la luminosité réfléchie par tous les sujets situés dans son "champ de vision". Comme tous les posemètres fonctionnant en lumière réfléchie, l'Auto Metre IV F est calibré pour indiquer des paramètres d'exposition permettant de reproduire la zone mesurée se

Dans un ton de réflectance moyenne 18% (correspondant à la zone 5, dans la théorie du "Zone System"), quelle que soit la nuance du sujet photographié.

En pratique, il faut déterminer à l'avance comment les différentes parties de la scène photographiée devront être restituées sur l'image finale. Il sera alors possible d'effectuer la mesure sur une partie bien précise du sujet, puis de corriger éventuellement les paramètres indiqués par l'Auto Metre IV F pour obtenir une exposition correcte.

Les mesures en lumière incidente, ainsi que les mesures de différence de luminosité, vous permettront de déterminer simplement et rapidement la plage de luminosité de la scène à photographier (voire page 99). Il vous est alors possible de corriger l'exposition et/ou, éventuellement, le développement, pour ajuster les conditions de prise de vue à la courbe d'exposition du film.

La mesure en lumière refléchie est également utile pour déterminer les paramètres d'exposition lors de la photographie d'un sujet qui émet de la lumière, au lieu de la refléchir.

Pour faire une mesure en lumière refléchie, mettre en place le récepteur pour lumière refléchie nécessaire (accessoire standard pour angle d'incidence de Viseur ou viseur II). Orienter le récepteur de manière à bien effectuer la mesure sur la zone souhaitée, en s'assurant de ne pas projeter d'ombres sur la surface mesurée et en s'assurant de ne pas intercepter des sources lumineuses situées en dehors de la zone mesurée.

• Si, par exemple, vous faites la mesure sur une zone plus claire d'un IL (un diaphragme) que la zone 5 (gris moyen), il sera nécessaire de surexposer d'un diaphragme par rapport à la valeur indiquée, pour retrouver le même ton sur la photo. Si, à l'inverse, vous mesurez la luminosité de zone dont la tonalité est située immédiatement en dessous de celle de la zone 5, il sera nécessaire d'appliquer une correction d'exposition de -1 IL (-1 diaph.) pour que cette zone soit parfaitement restituée. Là encore, c'est avec la pratique que vous apprendrez à identifier la luminosité relative de tons variés, sans tenir compte de leurs couleurs.

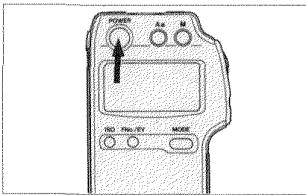

MESURE DE LA LUMIERE CONTINUE Mesures pour la photographie

1. Appuyer sur l'interrupteur principal (POWER) pour mettre l'appareil sous tension.
2. Les indications les plus récentes apparaissent alors sur l'écran d'affichage.
3. Sélectionner la sensibilité du film (voir p. 69)

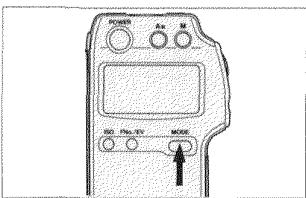

4. Si le photomètre n'est pas en mode lumière continue, appuyer sur la touche MODE jusqu'à ce que l'indicateur AMBI (AMBI-ante) apparaisse sur l'écran. À ce stade, toute valeur affichée ou mise en mémoire est automatiquement effacée.

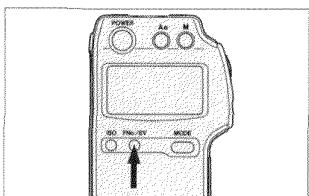

5. Appuyer éventuellement sur le sélecteur d'affichage pour sélectionner l'unité dans laquelle la mesure sera affichée. Lorsqu'on a sélectionné l'affichage en IL (EV). L'échelle analogique et la vitesse d'obturation ne sont pas affichées.

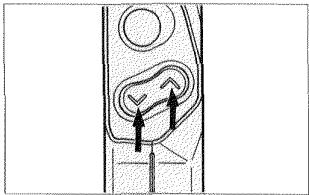

1. Si on a sélectionné l'affichage des ouvertures de diaphragme, régler la vitesse d'obturation à l'aide du sélecteur de paramètres.
2. La gamme de vitesses disponibles s'étend du 1/8000s à 30 s, par pas de 1/2 IL.

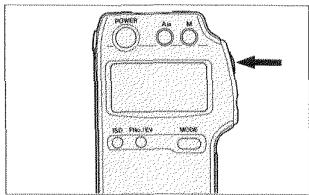

3. Orienter le posemètre et appuyer sur le bouton de mesure. Le posemètre continue à mesurer la lumière tant que l'on maintient la pression sur le bouton de mesure. Lorsque l'on relâche celui-ci, la dernière mesure effectuée reste affichée. Si l'on a choisi l'affichage des diaphragmes, le résultat de la mesure est également indiqué sur l'échelle analogue.

• Si le résultat de la mesure sort de la plage des valeurs pouvant être affichées, les indications FNo. et o (over au dessus) ou u (under en dessous) se mettront à clignoter. Si cela se produit, changer la vitesse à l'aide du sélecteur de paramètres afin de ramener la valeur d'ouverture à l'intérieur de la plage disponible. Si le niveau de luminosité est situé en dehors de la plage de sensibilité du posemètre, les indications o ou u se mettront à clignoter et l'indication E apparaîtra au niveau de l'affichage digital.

Mesures pour une caméra de cinéma

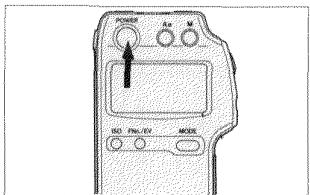

1. Appuyer sur l'interrupteur principal (POWER) pour mettre l'appareil sous tension.
2. Les indications les plus récentes apparaissent alors sur l'écran d'affichage.
3. Sélectionner la sensibilité du film (voir p. 69)

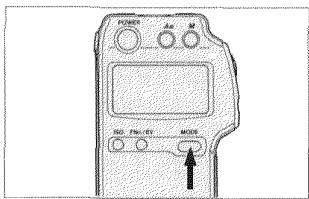

4. Si le pôsemètre n'est pas en mode lumière continue, appuyer sur la touche MODE jusqu'à ce que l'indicateur AMBI apparaisse sur l'écran.
5. Appuyer en continu sur le sélecteur de paramètres jusqu'à ce que la vitesse d'obturation dépasse 1/8000s, et que l'indication CINE apparaisse. Sélectionner alors la cadence utilisée par la caméra.

1. Si l'ouverture de secteur de la caméra n'est pas de, il est nécessaire de compenser en agissant sur la sensibilité du film, comme l'indique la table 1.

Table 1

Ouverture de secteur	Correction de sensibilité
160°	- 1/3 IL
220°	+1/3 IL

1/3 IL (- 1/3 de "diaphragme"): appuyer une fois vers le bas sur le selector de paramètres. Par exemple, pour un film d'ISO 100, passer sur ISO 80.

+1/3 IL (+1/3 de "diaphragme") : appuyer une fois vers le haut sur le sélecteur de paramètres. Par exemple, pour un film d'ISO 100, passer sur ISO 120.

1. Orienter le posemètre et appuyer sur le bouton de mesure.

Le posemètre continue à mesurer la lumière tant que l'on maintient la pression sur le bouton de mesure. Lorsque l'on relâche celui-ci, la dernière mesure effectuée reste affichée.

• Si le résultat de la mesure sort de la plage des valeurs pouvant être affichées, les indications FNo. et o (over au-dessus) ou u (under en-dessous) se mettront à clignoter. Si le niveau de luminosité est situé en dehors de la plage de sensibilité du posemètre, les indications o ou u se mettront à clignoter et l'indication E apparaîtra au niveau de l'affichage digital.

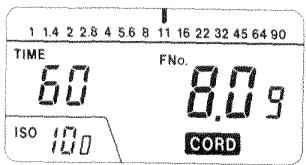

Avec cordon de synchronisation

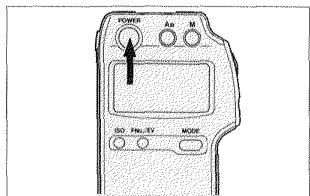

1. Appuyer sur l'interrupteur principal (POWER) pour mettre l'appareil sous tension.
2. Les indications les plus récentes apparaissent alors sur l'écran d'affichage.

1. Sélectionner la sensibilité du film (voir p. 69)

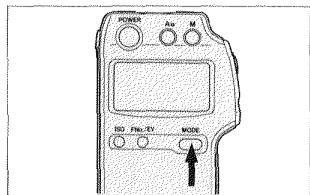

2. Si le posétre n'est pas en mode flash avec cordon, appuyer sur la touche MODE jusqu'à ce que l'indicateur CORD apparaissée sur l'écran.

À ce stade, toute valeur affichée ou mise en mémoire est automatiquement effacée, et la

gamme des vitesses d'obturations disponibles passera de 1/500 à 1 s.

L'affichage en IL (EV) ne peut être sélectionné en mode flash mère.

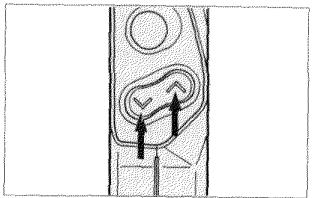

1. Sélectionner la vitesse d'obturation correspondant à la vitesse de synchronisation de l'appareil photo. La gamme de vitesses disponibles s'étend du 1/500 à 1 s, par pas de 1/2 IL.

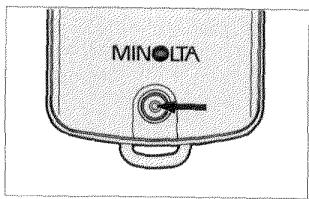

2. Connecter le cordon de déclenchement du flash à la prise de synchro du posemètre. Il arrivera que le flash se déclenche lorsqu'on connecte le câble.

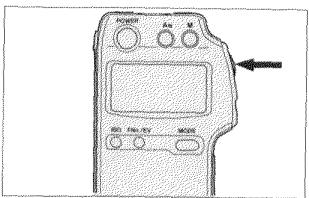

3. Orientez le posemètre et appuyez sur le bouton de mesure ; le flash se déclenche alors, et la mesure est effectuée.

• Si le résultat de la mesure sort de la plage des valeurs pouvant être affichées, les indications FNo. et o (over au-dessus) ou u (under en dessous) se mettront à clignoter. Si le niveau de luminosité est situé en dehors de la plage de sensibilité du posemètre, les indications o ou u se mettront à clignoter et l'indication E apparaîtra au niveau de l'affichage digital.
• Si vous modifiez la vitesse d'obturation après avoir effectué une mesure, l'affichage de l'ouverture et toute donnée mémorisée seront effacées.
• Il se peut que la tension de déclenchement de certains flashes électroniques soit trop élevée pour l'Auto Metre IV F en mode CORD. Si cela est le cas pour votre flash, utiliser le mode flash sans cordon (voir page 83).

Sans cordon de synchro

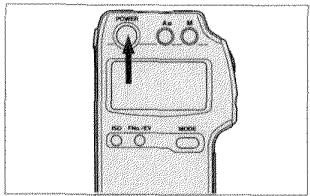

1. Appuyer sur l'interrupteur principal (POWER) pour mettre l'appareil sous tension.
2. Les indications les plus récentes apparaissent alors sur l'écran d'affichage.
3. Sélectionner la sensibilité du film (voir p. 69)

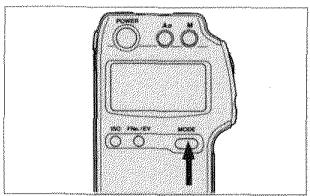

4. Si le posemètre n'est pas en mode flash avec cordon, appuyer sur la touche MODE jusqu'à ce que l'indicateur NON. C (NON Cord) apparaisse sur l'écran. À ce stade, toute valeur affichée ou mise en mémoire est automatiquement effacée, et la g disponibles passera de 1/500 à 1
5. L'affichage en EV (EV) ne peut être sélectionné en mode flashmètre.

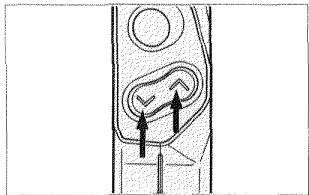

1. Sélectionner la vitesse d'obturation correspondant à la vitesse de synchronisation de l'appareil photo.
2. La gamme de vitesses disponibles s'étend du 1/500 à 1 s, par pas de 1/2 IL.
3. Appuyer sur le bouton de mesure.

L'indication NON. C se mettra à clignoter, indiquant que le flashmestre est en "stand-by", en attente de l'éclair de flash. Il restera ainsi en stand-by pendant une minute. Si vous appuyez de nouveau sur le bouton de mesure, la tempori

sation repartira pour une nouvelle minute. Si vous appuyez sur n'importe quelle autre touche de fonction, le mode d'attente sera annulé.

1. Orienter le posemètre et déclencher le flash pour faire une mesure.
2. tront à clignoter. Si le niveau de luminosité est situé en dehors de la plage de sensibilité du posemètre, les indications o ou u se mettront à clignoter et l'indication E apparaitra au niveau de l'affiche digitale.

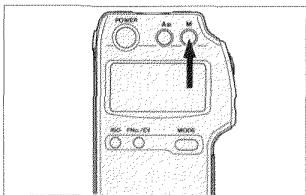

Mémoire

Pour mémoriser un résultat de mesure avec l'Auto Metre IV F, commencer par effectuer la mesure (flash ou lumière continue), puis appuyer sur la touche mémoire. Un point apparaîtra dans le coin supérieur droit de l'affichage, indiquant ainsi qu'une valeur est mémorisée (1).

Si vous faites une seconde mesure, le résultat apparaitra au niveau de l'affichage digital et de l'échelle analogue. La valeur restera également affichée sur l'échelle analogue (2).

Si vous mémorisez cette seconde mesure, un autre point indicateur de mémoire apparaîtra au-dessus du premier (3).

(1)

(2) (3)

Vous pouvez réaliser une troisième mesure — toutes les trois seront indiquées sur l'échelle analogique, la plus récente pouvant être lue sur l'affichage digital (4).

Si vous appuyez sur la touche mémoire une troisième fois, la première mesure sera remplacée par la troisième (5).

Lorsqu'une seule valeur est mémorisée, si vous faites une deuxième mesure, vous pouvez rappeler la valeur en mémoire sur l'affichage digital en appuyant sur la touche de moyenne (A). Lorsque l'indicateur A apparait sur l'écran, le contenu de la mémoire est affiché. Si vous appuyez de nouveau sur la touche de moyenne, A disparaîtra et la maladies ne sont pas mentionnées.

mesure reviendra au niveau de l'affichage digital.

(4)

(5)

• On peut memoriser une mesure située au-delà de la plage d'affichage du posemètre, mais pas une mesure située au-delà de la plage de sensibilité du posemètre.
• Pour effacer la mémoire, éteindre le posemètre ou changer de mode de mesure.
• Les valeurs mémorisées seront perdues si la pile se vide ou si vous changez de pile.

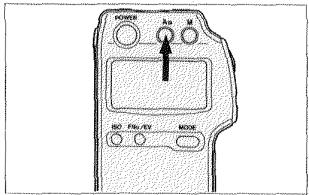

Moyenne

Quel que soit le mode de mesure, il est possible de déterminer les paramètres d'exposition par calcul de la moyenne des mesures sur les hautes et les basses lumières. Mémoriser d'abord les valeurs lues sur les hautes et les basses lumières. Puis, appuyer sur la touche de moyenne (A).

L'indicateur A apparait alors et la moyenne des deux mesures est indiquée au niveau de l'affichage digital et de l'échelle analogique.

• Deux valeurs doivent être mémorisées pour que le poste puisse calculer la moyenne.
• iché, le posemètre indiquera la différence de luminosité entre la moyenne affichée et le niveau lumineux mesuré. Voir la partie suivante pour plus de

détails. Lorsque vous relâchez le bouton de mesure, une quatrième valeur apparait sur l'échelle analogique, tandis que l'affichage digital revient à l'affichage de la moyenne calculée au départ. Pour visualiser la quatrième valeur, c'est-à-dire la première mesure effectuée, appuyez de nouveau sur la touche de moyenne ; l'indicateur de moyenne (A), ainsi que l'index représentant la valeur moyenne sur l'échelle analogique disparaîtront alors, et la dernière mesure apparaitra au niveau de l'affichage digital. On peut eventuellement retrouver la moyenne des deux premières mesures en appuyant de nouveau sur la touche de moyenne (A).

• Si vous éteignez le posemètre, si vous changez la pile, ou si vous changez de mode d'exposition, la moyenne et les valeurs mémorisées seront effacées.

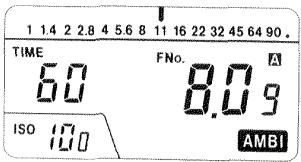

Différence de luminosité

En mode lumière continue et flash avec cordon, l'Auto Metre IV F permet de déterminer la différence de luminosité entre deux mesures. Cette caractéristique simplifie les opérations de réglage de puissance d'éclairage lorsqu'on désire obtenir un certain ratio lumineux, ou encore déterminer le contraste d'une scène. Voir pages 96 et 102 pour plus de détails sur l'utilisation de cette fonction.

1. Effectuer une mesure et appuyer sur la touche de moyenne (A). Un point indicateur de mémoire apparait alors, ainsi que le symbole A.

1. Effectuer la deuxième mesure (autre zone ou autre source d'éclairage, selon le cas) et maintenir appuyé le bouton de mesure.

Le posemètre affiche alors en IL la différence de luminosité entre les deux mesures. Lorsqu'on relâche le bouton de mesure, l'affichage digital revient à la première mesure effectuée. Les deux mesures seront indiquées sur l'échelle analogique.

• Pour afficher le résultat de la seconde mesure sous forme numérique, appuyez sur la touche de moyenne (A). Le symbole A disparaîtra alors et la seconde mesure apparaîtra au niveau de l'affichage digital. La première mesure restera en

membre, tandis que les deux résultats seront indiqués sur l'échelle analogue. À ce stade, si vous effectuez une mesure, le posemètre fonctionnera normalement.

• Si deux mesures ont été mémorisées, la différence de luminosité sera calculée par rapport à la moyenne de ces deux mesures.

Étalonnage

À la fabrication, votre Auto Metre IV F a été soigneusement calibré selon les standards Minolta. Il est inutile d'apporter une quelconque correction pour obtenir des résultats optimaux. Toutefois, si vous souhaitez recalibrer votre posemètre afin qu'il donne des résultats parfaitement identiques à ceux d'une autre instrument de mesure, vous avez une possibilité de réglage entre -0,8 et +0,7 IL.

Pour faire l'étalonnage, utiliser un petit tournevis pour agir sur la vis de réglage située sous le couvercle du logement pile. Les graduations situées autour de la vis représentent des pas de 0,2 IL (1/5 de "diaphragme"), tandis que les crans de rotation de la vis ont une valeur de 0,1 IL (1/10 de "diaphragme").

L'Auto Mété IV F ne doit être éteconné que si les résultats qu'il vous fournira ne correspondent pas à ce que vous désirez. Si vous n'effectuez qu'un recalibrage-temporaire, pensez à bien remettre la vis de réglage dans sa position initiale dès que possible.

Mesure de ratios lumineux

On entend généralement, par "ratio lumineux", le rapport de luminosité entre l'éclairage principal et les éclairages complémentaires (destinés à "déboucher les ombres"). En ajustant ce ratio lumineux, vous pouvez agir sur l'apparence de votre sujet ou sur la plage de luminosité de la scène. L'Auto Metre IV F vous permet de déterminer ce ratio. La différence entre vos sources de lumière sera indiquée sur l'échelle analogique ou directement en IL sur l'affichage digital. Il sera ainsi rapide et simple d'ajuster l'éclairage pour obtenir le ratio désiré.

1. Mettre en place le diffuseur plat sur l'Auto Metre IV F.
2. Sélectionner la sensibilité du film, le mode de mesure, les unités d'affichage, et, éventuellement, la vitesse d'obturation (cas de l'affichage des ouvertures de diaphragme).
3. Allumer uniquement la source de lumière principale, placer le posemètre près du sujet à photographier, orienter le récepteur vers la source de lumière, et faire la mesure.

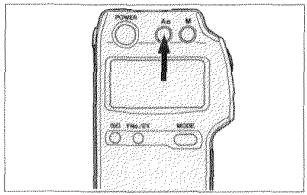

4. Appuyer sur la touche de moyenne (A).

• La mesure sera mémorisée, et l'indication A s'affichera.

1. Eteindre la première source de lumière, et allumer la seconde.
2. Placer le posemètre comme précédemment, en orientant bien le récepteur vers la seconde source lumineuse.
3. Appuyer sur le bouton de mesure et mainte s et annexe. Se reporter à la table 2 pour déterminer le ratio correspondant.

1. Ajuster alors, si nécessaire, la puissance ou/et la distance respective de chacune des sources pour obtenir le ratio souhaité.
2. Lorsque vous relâchez le bouton de mesure après avoir effectué la seconde mesure, si vous avez séle ître la valeur numérique de la deuxième mesure. La première mesure restera cependant en mémoire, et pourrait être rappelée à l'affichage par pression sur la touche de moyenne (A).
3. Après avoir réglé vos ratios lumineux, allumez tous vos éclairages et faites une mesure normale pour déterminer les paramètres d'exposition.

Table 2

+/- IL	ratio lumineux
1	2:1
1,6	3:1
2	4:1
3	8:1
4	16:1
5	32:1
6	64:1

Mesure des contrastes d'une scène

On entend par contraste d'une scène photographique la différence de luminosité entre les parties les plus claires et les parties les plus sombres de cette scène. L'Auto Metre IV F permet de mesurer cette différence de luminosité et d'en déduire la valeur de contraste. Une fois cette valeur déterminée, vous pouvez, si vous connaissez les caractéristiques d'exposition de votre film, savoir à l'avance si tous les tons de votre sujet seront restitués sur le film, ou bien si les basses lumières seront "bouchées", ou les hautes lumières délavées.

La plage d'exposition du film représente la différence entre les valeurs claires et les valeurs sombres dans lesquelles des détails sont encore présents. Cette caractéristique, ainsi que de nombreuses autres, sont en général fournies par le fabricant du film, soit dans l'emballage de la pellicule, soit dans un livre de données techniques. On peut généralement estimer la plage d'exposition à 7 IL environ pour un film négatif, et à 5 IL environ pour un film diapositif.

1. Mettre en place le viseur ou le viseur II, selon l'importance des zones sur lesquelles les mesures doivent être faites.
2. Sélectionner la sensibilité du film, le mode de mesure, les unités d'affichage, et, éventuellement, la vitesse d'obturation (cas de l'affichage des ouvertures de diaphragme).
3. Tourner la tête du récepteur de telle sorte que l'écran d'affichage soit dirigé vers vous pendant la mesure.
4. Si on utilise un film négatif, faire d'abord une mesure sur la partie la plus sombre de la scène, dans laquelle on souhaite conserver des détails. Si on utilise un film diapositif, faire d'abord une mesure sur la partie la plus claire dans laquelle on souhaite obtenir des détails. 5. Appuyer sur la touche de moyenne (A).

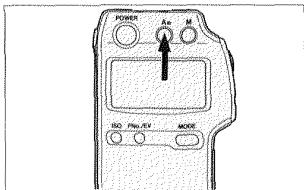

• La mesure sera alors standis que le symbole A s'affichera.

1. ire (film positif) dans laquelle on souhaite conserver des détails, et maintenir le bouton de mesure appuyé.
2. La différence entre la luminosité de la première zone et la luminosité de la zone visée par le cercle de mesure spot est affichée directement en IL tant que l'on maintient la pression sur le bouton de mesure. Pour déterminer la valeur de con

traste, se reporter à la table 3. Si nécessaire, ajuster l'éclairage de manière à faire correspondre le contraste de la scène avec la plage d'exposition du film, ou bien changer les paramètres de développement pour modifier la courbe d'exposition du film.

• Lorsque vous relâchez le bouton de mesure après avoir effectué la seconde mesure, si vous avez s e, vous ferez apparaître la valeur numérique de la deuxième mesure. La première mesure restera cependant en mémoire, et poursuivra être rappelée à l'affichage par pression sur la touche de moyenne (A).
• Lorsque vous étés en mode lumière continue, si vous n' étés pas en mesure de tener le posemètre sans bouger, le cercle de mesure spot ne restera pas sur la zone à mesurer, et votre mesure pourrait être fausee. Dans ce cas, mettre le posemètre en mode lumière flash avec cordon (CORD). Dans ce mode, lorsque vous appuyez sur le bouton de mesure, le posemètre n'effectue qu'une mesure instantanée. Il est always nécessaire de maintainir la pression sur le bouton après la deuxieme mesure pour voir la différence de luminosité en IL, mais la mesure ne variera pas si vous déplacez le spot de mesure sur une autre zone.

Table 3

+/- IL	contrastes d'une scène
1	2:1
1,6	3:1
2	4:1
3	8:1
4	16:1
5	32:1
6	64:1
7	128:1

Utilisation de l'échelle analogue

L'échelle analogique de l'Auto Metre IV F peut vous aider à estimer l'avance comment seront restitués sur le film les tons moyens, ainsi que les hautes et les basses lumières de la scène. En fonction de votre expérience et de votre connaissance du film, vous pourrez mistroux juger si les paramètres d'exposition donnés par le posemètre assurent une reproduction du sujet correspondant à vos souhaits.

Mettre en place le viseur ou le viseur Il (5^) est préféirable) et faire une mesure sur:

• la zone la plus claire dans laquelle on souhaite conserver des détails, si l'on utilise un film invisible.
• la zone la plus souvent dans laquelle on souhaite conserver des détails, si l'on utilise un film négatif.

Mettre en mémoire le résultat de la mesure.

Ensuite, mesurer et mémoriser également la luminosité de la zone la plus sombre (film diapo) / la plus claire (film négatif) dans laquelle

Vous souhaitez conserver des détails. Sinon, ajuster la vitesse d'obturation pour faire apparaitre les deux valeurs sur l'échelle analogique. L'échelle indique la plage de luminosité de la scène.

Si cette étendue de cette plage est inférieure à celle de la plage d'exposition du film, appuyer sur la touche de moyenne (A) afin d'obtenir les paramètres d'exposition qui garantiront un bon rendu de tous les détails de la scène. Bien entendu, si l'étendue de la plage de luminosité est inférieure à celle de la plage d'exposition du film, il se peut que vous obtiiez sur le film des détails dans des zones plus claires ou plus sombres que celles mesurées. Ajuster éventuellement l'exposition, et/ou le développement de manière à obtenir exactement les résultats souhaités.

Si, en revanche, l'étendue de la plaque de luminosité est supérieure à la plage d'exposition du film, il vous faudra ajuster l'une ou l'autre des variables citées ci-dessus ou modifier l'éclairage si cela est possible. Si vous n'effectuez aucune compensation, il vous faudra préparer à une perte de détails dans les hautes lumières ou/et dans les ombres.

Dans le second cas, il peut être utile d'effectuer une mesure en lumière réfléchie sur une carte de gris standard (correspondant à la zone 5 en "Zone System"). Vous pourrez alors voir où se situent les hautes lumières et les ombres, ainsi que la moyenne, par rapport à la valeur mesurée sur un ton moyen. Rappelez-vous que, lorsque vous faites une mesure en lumière réfléchie, les paramètres d'exposition fournis par le posemètre sont prévus pour restituer la zone mesurée par un ton correspondant à la zone 5 (gris moyen 18%) après un développement normal.

Compensation d'exposition pour les filtres

Lorsque vous utilisez des filtres à la prise de vue, vous devez augmenter l'exposition préconisée par le posemètre. Cette correction peut se révéler laborieuse lorsque vous avez de nombreuses photos à effectuer, à différentes vitesses et à différentes ouvertures, en employant éventuellement plusieurs filtres simultanément.

Avec l'Auto Metre IV F, vous pouvez programmer une compensation directement au niveau de la sensibilité du film, de sorte que la correction d'exposition se fera automatiquement. Les valeurs indiquées par le posemètre ne nécessiteront alors aucune correction.

1. En premier lieu, déterminez le facteur de correction de chaque filtre utilisé.
2. Cette correction est généralement indiquée par le fabricant en 1/3 d'IL (inscription sur le filtre ou sur l'emballage).
3. Si vous utilisez plus d'un filtre simultanément, ajoutez tous les facteurs de correction pour obtenir le facteur de correction de l'ensemble.
4. Diminuez la sensibilité du film en fonction de ce facteur de correction.

Par exemple, si vous utilisez deux filtres, dont les facteurs sont respectivement de 2/3 et 1 2/3, le facteur total sera de 2 1/3 (2/3 + 1 2/3 = 2 1/3). Pour programmer cette compensation au niveau de la valeur de sensibilité du film, maintenez appuyée la touche ISO et appuyez 7 fois vers le bas sur le sélecteur de paramètres (chaque pression correspond à une diminution de 1/3 d'IL). Ainsi, si vous utilisez un film de ISO 100, le posemètre affichera ISO 20. De cette manière, chaque mesure sera automatiquement corrigée pour compenser la perte de lumière occasionnée par les filtres.

Mesure d'une exclamation

L'Auto Metre IV F vous permet de mesurer l'éclairage en lux (lx), d'une source de lumière continue.

1. Mettre en place le diffuseur plat.
2. Mettre le posemètre sous tension, sélectionner le mode lumière continue, sélectionner une sensibilité de ISO 100, puis passer en mode d'affichage des IL (EV).
3. Placer le posemètre près du sujet, pointer la tête réceptrice directement vers la source de lumière à mesurer, puis appuyer sur le bouton de mesure.
4. À partir de la mesure en IL (EV) affichée par le posemètre, se référer à la table 4 pour déterminer l'éclairage. La partie entière de la valeur donnée par le posemètre se situe dans la colonne de gauche, tandis que la partie décimale se trouve dans la ligne du haut. À l'intersection de la ligne avec la colonne, on trouvera la valeur d'éclairage approximative en lux.

Par exemple, si le possemètre indique EV 10,7, on trouvera la valeur 4200 lx à l'intersection de la ligne 10 avec la colonne 0,7.

L'éclairage peut également être calculé en utilisant la formule suivante :

$$ 1 x = 2, 5 \times 2 ^ {E V} $$

• Pour des mesures précises d'éclairage, utiliser l'illuminance Minolta.

Table 4 (EV - Table de conversion lx, ISO 100)

decimale enter	.0	.1	.2	.3	.4	.5	.6	.7	.8	.9
-2	0.63	-	-	-	-	-	-	-	-	-
-1	1.3	1.2	1.1	1.0	0.9	0.9	0.8	0.8	0.7	0.7
-0	2.5	2.3	2.2	2.0	1.9	1.8	1.7	1.5	1.4	1.3
+0	2.5	2.7	2.9	3.1	3.3	3.5	3.8	4.1	4.4	4.7
1	5.0	5.4	5.7	6.2	6.6	7.1	7.6	8.1	8.7	9.3
2	10	11	12	12	13	14	15	16	17	19
3	20	21	23	25	26	28	30	33	35	37
4	40	43	46	49	53	57	61	65	70	75
5	80	86	92	99	110	110	120	130	140	150
6	160	170	180	200	210	230	240	260	280	300
7	320	340	370	390	420	450	490	520	560	600
8	640	690	740	790	840	910	970	1000	1100	1200
9	1300	1400	1500	1600	1700	1800	1900	2100	2200	2400
10	2600	2700	2900	3200	3400	3600	3900	4200	4500	4800
11	5100	5500	5900	6300	6800	7200	7800	8300	8900	10000
12	10000	11000	12000	13000	14000	15000	16000	17000	18000	19000
13	21000	22000	24000	25000	27000	29000	31000	33000	36000	38000
14	41000	44000	47000	50000	54000	58000	62000	67000	71000	76000
15	82000	88000	94000	100000	110000	120000	120000	130000	140000	150000
16	160000	180000	190000	200000	220000	230000	250000	270000	290000	310000
17	330000	350000	380000	400000	430000	460000	500000	530000	570000	610000
18	660000	700000	750000	810000	860000	930000	990000	1100000	1100000	1200000

Viseur 5°

Ce viseur se fixe sur la tête de l'Auto Metre IV F pour des mesures en lumière réfléchie avec un angle d'acceptation de 5°. Il permet ainsi de réaliser une mesure localisée à une partie précise d'un sujet ou d'une scène, ou selon l'angle de champ approximatif de certains téléobjectifs.

Viseur 10 II

Même fonction que le viseur, mais l'angle de mesure est ici de. Pour la mesure, le cercle situé dans le viseur devra englober la zone sur laquelle la mesure doit être effectuée.

Adaptateur pour lumière réfléchie 40

Avec un angle approximatif de, cet adaptateur permet des mesures de lumière réfléchie avec un angle de prise de vue équivalent à la plupart des objectifs standards.

Diffuseur plat

Avec ce diffuseur, l'Auto Metre IV F permettra de déterminer l'exposition dans la photographie de sujets plats, de mesurer des éclairages, de calculer le ratio lumineux entre plusieurs sources de lumière, ou encore de tracer le nombre guide d'un flash.

Mini-récepteur

Ce petit récepteur se branche dans le jack accessoire de l'Auto Mété IV F et permet, avec son diffuseur de 12mm, de réaliser des mesures de lumière incidente à des endroits peu accessibles.

Particulièrement utile pour la macro.

Diffuseurs sphériques ND (densité neutre) 4X et 8X

Ces deux diffuseurs sphériques comportent un filtre neutre destiné à absorber de la lumière, lorsque l'intensité lumineuse est trop forte pour être mesurée avec le diffuseur standard. La plage de mesure est ainsi étendue vers le haut de 2 IL avec le diffuseur 4X, et de 3 IL avec le diffuseur 8X. L'utilisation du posemètre reste la même qu'avec le diffuseur sphérique standard.

Masque spot

Permet d'utiliser l'Auto Metre IV F au laboratoire pour la détermination des paramètres d'exposition d'un tirage.

Cordon de synchro II:

Ce cordon de synchro de 5 mètres permet de connecter ensemble le photomètre, le flash, ainsi que la prise synchro de l'appareil. Il vous permettra d'effectuer les mesures au flash et de prendre les photos sans changer de connexion.

Amplificateur II

Cet accessoire se branche dans le jack accessoire de l'Auto Metre IV F. Il permet de mesurer la lumière au niveau de l'oculaire d'un appareil reflex, directement sur le déploi de visée d'un boîtier reflex ou d'une chambre, à travers l'oculaire d'un microscope, ou encore directement au niveau du plan film d'un appareil 24x36. L'amplificateur peut également être utilisé pour la mesure en lumière refléchie avec un angle d'acceptation approximatif de.

Entretien et rangement

• Ne pas exercer une trop forte pression sur l'écran d'affichage.
• Ne pas soumettre le posemètre à des chocs ou des vibrations excessives. L'Auto Mété IV F est donc pour être utilisé à des températures comprises entre -10°C et 50°C. En dehors de cette plage de température, le fonctionnement n'est pas garanti.
• Le posemètre ne doit jamais être laissé dans une boîte à gants de voiture ou tout autre endroit où il risque d'être exposé à des températures supérieures à 55°C, ou inférieures à -20°C, qui risqueraient de l'endommager. On veillera particulièrement à ne pas laisser l'appareil en plein soleil ou à proximité de sources de chaleur telles que des éclairages puissants. Ne pas entreposer dans des endroits humides ou près de produits chimiques corrosifs.
• Si le posemètre est laissé en plein soleil pendant un long moment, l'écran d'affichage peut devenir totalement asfire.
• Pour entreposer le posemètre, placer celui-ci dans son emballage d'origine, et mettre l'ensemble dans une boîte hermétique avec un agent dessiccant type Silica gel.
• ée que dans les ateliers de réparation Minolta.
• On pourrait essayer le posemètre avec un chiffon imbibé de produit silicone. Ne pas utiliser d'alcool ou autres produits chimiques.
• Ne jamais lubrifier une partie quelconque du posemètre.
• Si on n'utilise pas le posemètre pendant deux ou trois semaines, il est conseillé d'enlever la pile.

Type:

Pésemètre main pour mesure des lumières continues et flash.

Récepteur:

Tête réceptrice à cellule silicium rotative sur

Types de récepteur:

Lumière incidente: diffuseur sphérique cardioïde, diffuseur plat, diffuseur sphérique ND 4X, diffuseur sphérique 8X.

Lumière réflèchie: Viseur, Viseur II, accessoire standard 40°

Récepteurs externes: amplificateur II, mini-récepteur.

Modes de mesure:

Lumière continue (AMBI), flash (CORD, NON)

Plage en lumière continue (pour ISO 100):

Lumière incidente: IL 2,0-19,9

Lumière réfléchie: Viseur 5° IL 2,5-24,4

Viseur II IL 1,2-23,1

Standard IL 1,2-23,1

Plage d'éclairage flash (à 1/60s):

Lumière incidente: f/1,0 - 90+0,9

Lumière réfléchie : Viseur 5° f/1;0 - 90+0,9

Viseur II f/1,0-90+0,9

Standard f/1,0 - 90+0,9

Ecran d'affichage:

Écran d'affichage: A cristaux liquides (ACL)

Plages d'affichage:

ISO:3-8000parpasde1/8IL

Vitesse d'obturation (lumière continue): 1/8000s - 30 min. par pas de 0,5 IL.

Vitesse d'obturation (flash): 1/500 - 1 sec. par pas de 0,5 IL.

Cadence ciné : de 8 à 128 images/s.

Ouvertures de diaphragme: f/1,0 - f/90+0,9 par pas de 0,1 diaphragme.

IL: -7.8 - 31.5 par pas de 0,1IL.

Différence de luminosité: -9.9 +9.9 par pas de 0,1 IL

Échelle analogique: f / 1 - 90 par pas de 0,5 IL.

Autres affichages:

Dépassement de gamme vers le haut (O) ou vers le bas (U), mémoire 1, mémoire 2, moyenne.

Autres fonctions:

Mémoire: 2 valeurs mémorables

Moyenne: calcul de la moyenne de deux valeurs en mémoire.

Alimentation:

Une pile type AA.

Dimensions:

147 x 59 x 26mm

Poids (sans pile):

125g

Autres:

Jack accessoire, vis d'étalonnage (-0,8 à +0,7 IL), prise de synchro.

Caractéristiques sujettes à modifications sans préavis.

Minolta Camera Co., Ltd.

3-13, 2-Chome, Azuchi-Machi, Chuo-Ku, Osaka 541, Japan

Minolta GmbH	Kurt-Fischer-Strasse 50, D-22923Ahrensburg, Germany
Minolta France S.A.	365, Route de Saint-Germain, 78420Carriers-sur-Seine, France
Minolta (UK) Limited	1-3 Tanners Drive, Blakeilands North,Milton Keynes, MK14 5BU, England
Minolta Austria Ges. m.b.H.	Amalienstrasse 59-61, 1131 Wien, Austria
Minolta Camera Benelux B.V.	Zonneboan 39, P.O. Box 1364 3600Maarssenbroek, The Netherlands
Belgium Branch	Kontichsesteenweg 38, B-2630Aartsgelaar, Belgium
Minolta (Schweiz) AG	Riedstrasse 6 8953 Dietikon, Switzerland
Minolta Svenska AB	Brännkytragofan 64, Box 17074,S-10462 Stockholm 17, Sweden
Finland Branch	Niftykatu 6 PL 37 SF-0220I Espoo, Finland
Minolta Portugal Limitada	Av. do Brasil 33 a, 1700 Lisbon, Portugal
Minolta Corporation
Head Office	101 Williams Drive, Ramsey,New Jersey 0746, U.S.A.
Los Angeles Branch	111SO Hope StreetCypress, CA 90630, U.S.A.
Minolta Canada Inc.
Head Office	369 Britannia Road East, Mississauga, Ontario L4Z 2H5, Canada
Vancouver Branch	106-3850 Jacombs Road, Richmond, B.C.V6V 1Y6, Canada
Minolta Hong Kong Limited	Room 208, 2/F, Eastern Center, 1065King’s Road, Quarry Bay, Hong Kong
Minolta Singapore (Pte) Ltd.	10, Teban Gardens Crescent,Singapore 2260
