ZYAIR POE-80 - Injecteur Power over Ethernet ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Compatibilité	Compatible avec certains appareils équipés de la technologie PoE
Standards	IEEE 802.3af
Gestion	Application Microsoft Windows pour la gestion de l'alimentation
Fonctions de gestion de l'alimentation	Liste des ports en service, alimentation totale fournie par le système, allumage/extinction du port alimentation, alimentation prioritaire, extinction automatique en cas de surcharge, statut d'exploitation des ports d'alimentation, limite de consommation
DEL	1 : PWR, 1 : LNK
Ports	1 port Ethernet RJ-45 DATA, 1 port Ethernet RJ-45 pour injecteur PoE PWR & DATA
Poids	101 g
Dimensions (L x l x H)	74 mm x 102 mm x 30 mm
Courant sortant	15.4 Watts maximum
Courant sortant continu	350 mA maximum
Alimentation	Entrant : 100 - 240 Vca, 50/60 Hz
Température de fonctionnement	5 - 50°C (41 - 122°F)
Humidité	10% - 90%
Certification EMI et sécurité	FCC Class B, CE, CSA
Type d'appareil	Injecteur à port unique Power over Ethernet
Utilisation réseau	Réseaux Ethernet BaseT à 10/100 Mbps
Catégorie câble	Catégorie 5

FOIRE AUX QUESTIONS - ZYAIR POE-80 ZYXEL

Comment réinitialiser le ZYXEL ZYAIR POE-80 aux paramètres d'usine ?

Pour réinitialiser le ZYXEL ZYAIR POE-80, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est en cours.

Pourquoi mon ZYXEL ZYAIR POE-80 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la source d'alimentation fonctionne. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation.

Comment configurer le ZYXEL ZYAIR POE-80 pour qu'il fonctionne avec mon réseau ?

Connectez-vous à l'interface de gestion du ZYXEL ZYAIR POE-80 via un navigateur web en utilisant l'adresse IP par défaut (généralement 192.168.1.1). Suivez les instructions à l'écran pour configurer les paramètres de réseau selon vos besoins.

Le ZYXEL ZYAIR POE-80 ne se connecte pas à Internet, que faire ?

Vérifiez les paramètres de votre connexion réseau. Assurez-vous que le câble Ethernet est bien inséré et que votre routeur est opérationnel. Si le problème persiste, essayez de redémarrer l'appareil.

Comment mettre à jour le firmware du ZYXEL ZYAIR POE-80 ?

Téléchargez la dernière version du firmware depuis le site officiel de ZYXEL. Connectez-vous à l'interface de gestion de l'appareil, allez dans la section 'Mise à jour du firmware', puis téléversez le fichier téléchargé et suivez les instructions.

Quels sont les voyants lumineux sur le ZYXEL ZYAIR POE-80 et que signifient-ils ?

Les voyants lumineux indiquent l'état de l'appareil. Un voyant d'alimentation allumé signifie que l'appareil est sous tension. Un voyant de réseau clignotant indique une activité réseau. Consultez le manuel utilisateur pour des détails spécifiques sur chaque voyant.

Comment résoudre les problèmes de connexion sans fil avec le ZYXEL ZYAIR POE-80 ?

Assurez-vous que le signal Wi-Fi est activé et que l'appareil est à portée du réseau. Vérifiez si le mot de passe Wi-Fi est correct. Si le problème persiste, essayez de redémarrer le ZYXEL ZYAIR POE-80.

Le ZYXEL ZYAIR POE-80 chauffe-t-il trop ?

Un certain échauffement est normal. Assurez-vous que l'appareil est situé dans un endroit bien ventilé. Si l'appareil devient excessivement chaud au toucher, débranchez-le et laissez-le refroidir avant de le réutiliser.

Que faire si l'appareil ne reconnaît pas les périphériques connectés ?

Vérifiez que les périphériques sont compatibles avec le ZYXEL ZYAIR POE-80. Assurez-vous également que les câbles de connexion sont en bon état et correctement branchés. Redémarrez l'appareil si nécessaire.

Comment contacter le support technique de ZYXEL ?

Vous pouvez contacter le support technique de ZYXEL via leur site web officiel. Recherchez la section 'Support' pour trouver les coordonnées de contact, y compris les options de chat en direct, de téléphone et d'e-mail.

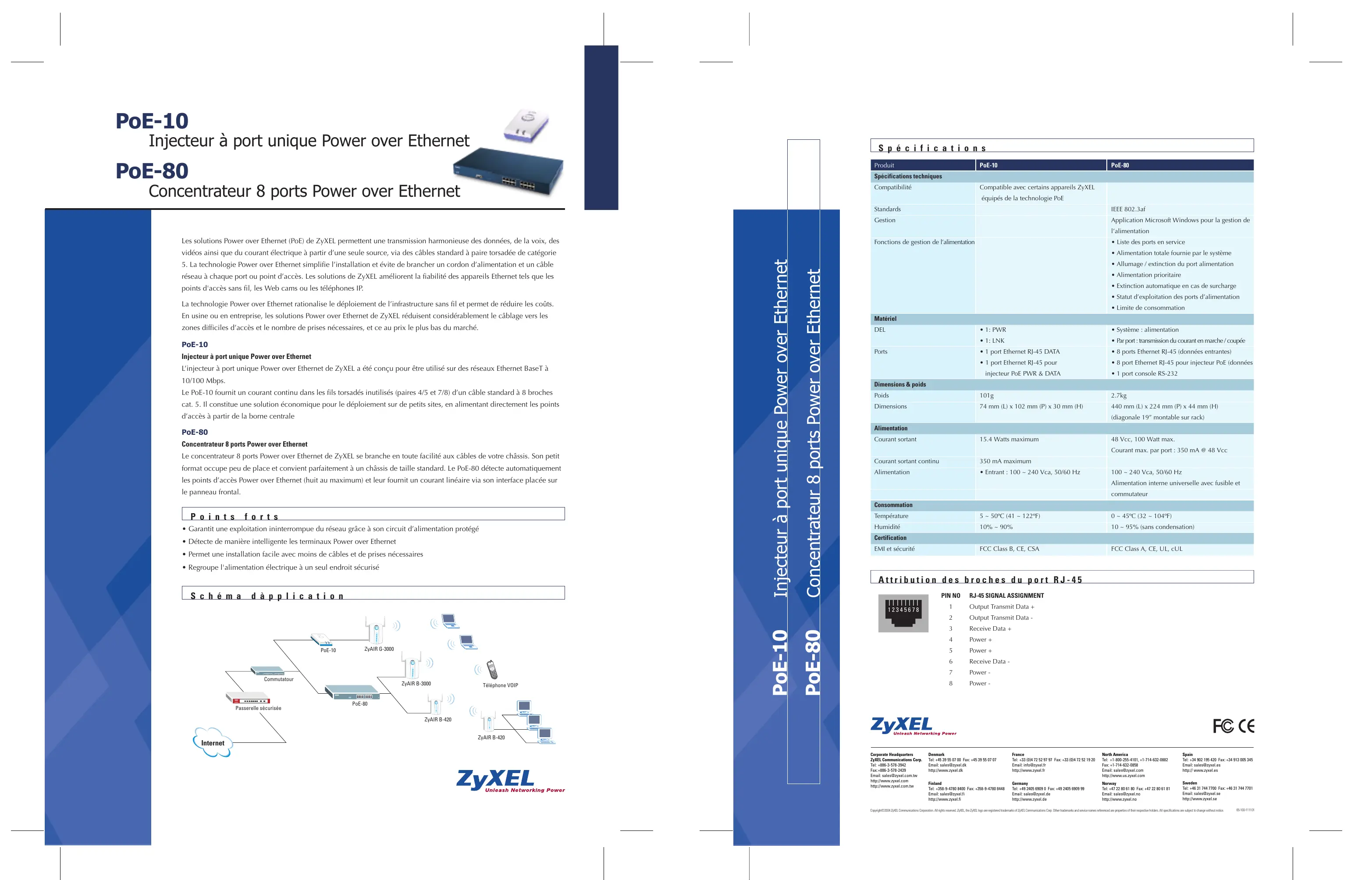

MODE D'EMPLOI ZYAIR POE-80 ZYXEL

Les solutions Power over Ethernet (PoE) de ZyXEL permettent une transmission harmonieuse des données, de la voix, des videos ainsi que du courant électrique à partir d'une seule source, via des cables standard à paire torsadée de catégorie 5. La technologie Power over Ethernet simplifie l'installation et évite de brancher un cordon d'alimentation et un cable réseau à chaque port ou point d'accès. Les solutions de ZyXEL améliorent la fiabilité des appareils Ethernet tels que les points d'accès sans fil, les Webcams ou les téléphones IP.

La technologie Power over Ethernet rationalise le déploiemment de l'infrastructure sans fil et permet de réduire les coûts. En usine ou en entreprises, les solutions Power over Ethernet de ZyXEL réduisent considérablement le câblage vers les zones difficiles d'accès et le nombre de prises nécessaires, et ce au prix le plus bas du marché.

PoE-10

Injecteur à port unique Power over Ethernet

L'injecteur à port unique Power over Ethernet de ZyXEL a été créé pour être utilisé sur des réseaux Ethernet BaseT à 10/100 Mbps.

Le PoE-10 fournit un courant contin dans les fils torsadés inutilisés (paires 4/5 et 7/8) d'un cable standard à 8 broches cat. 5. Il constitue une solution économique pour le déploiement sur de petits sites, en alimentant directement les points d'accès à partir de la borne centrale

PoE-80

Concentrateur 8 ports Power over Ethernet

Le concentrateur 8 ports Power over Ethernet de ZyXEL se branche en toute facilité aux cables de votre chassin. Son petit format occupe peu de place et convient parfaitement à un chassin de taille standard. Le PoE-80 détecte automatiquement les points d'accès Power over Ethernet (huit au maximum) et leur fournit un courant linéaire via son interface placée sur le panneau frontal.

Pointsforts

• Garantit une exploitation ininterrompue du réseau grâce à son circuit d'alimentation protégé
• Détecte de manière intelligente les terminaux Power over Ethernet
• Permit une installation facile avec moins de câbles et de prises nécessaires
• Regroupe l'alimentation électrique à un seul endroit sécurisé

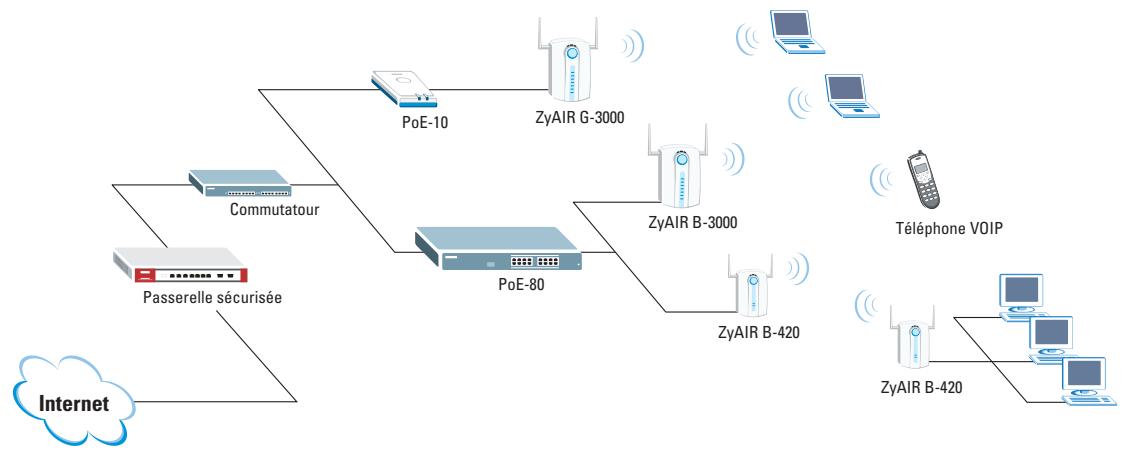

Schemadapplicaiton

Spécifications

PIN NO RJ-45 SIGNAL ASSIGNMENT

Produit	PoE-10	PoE-80
Spécifications techniques
Compatibilité	Compatible avec certains appareils ZyXEL équipés de la technologie PoE
Standards		IEEE 802.3af
Gestion		Application Microsoft Windows pour la gestion de l'alimentation
Fonctions de gestion de l'alimentation		• List des ports en service • Alimentation totale fournie par le système • Allumage / extinction du port alimentation • Alimentation prioritaire • Extinction automatique en cas de surcharge • Statut d'exploitation des ports d'alimentation • Limite de consommation
Matériel
DEL	• 1: PWR • 1: LNK	• Système : alimentation • Par port : transmission du courant en marche / coupée
Ports	• 1 port Ethernet RJ-45 DATA • 1 port Ethernet RJ-45 pour injecteur PoE PWR & DATA	• 8 ports Ethernet RJ-45 (données entrantes) • 8 port Ethernet RJ-45 pour injecteur PoE (données • 1 port console RS-232
Dimensions & poids
Poids	101g	2.7kg
Dimensions	74 mm (L) x 102 mm (P) x 30 mm (H)	440 mm (L) x 224 mm (P) x 44 mm (H) (diagonale 19" montable sur rack)
Alimentation
Courant sortant	15.4 Watts maximum	48 Vcc, 100 Watt max. Courant max. par port : 350 mA @ 48 Vcc
Courant sortant continu	350 mA maximum
Alimentation	• Entrant : 100 ~ 240 Vca, 50/60 Hz	100 ~ 240 Vca, 50/60 Hz Alimentation interne universelle avec fusicité et commutateur
		commutateur
Consommation
Température	5 ~ 50°C (41 ~ 122°F)	0 ~ 45°C (32 ~ 104°F)
Humidité	10% ~ 90%	10 ~ 95% (sans condensation)
Certification
EMI et sécurité	FCC Class B, CE, CSA	FCC Class A, CE, UL, cUL

Attribution des broches du port RJ-45
