Type de produit	Routeur VDSL point à point
Marque	ZYXEL
Modèle	PRESTIGE 841
Dimensions	181 mm (L) x 128 mm (P) x 30 mm (H)
Alimentation	110 V ou 240 V CA, 50 – 60 Hz
Interface VDSL	Connecteur RJ-11
Interface Ethernet	1 port RJ-45 10/100 Mbps avec splitter POTS/RNIS intégré
Débit VDSL	5, 10 ou 15 Mbps (symétrique ou asymétrique)
Protocoles réseau	IEEE 802.3/3u/3x
Température fonctionnement	0 à 50 °C
Température stockage	-25 à 70 °C
Humidité	10 à 90 % (sans condensation)
Certifications sécurité	UL 1950, CSA C22.2 n° 950, EN 60950, EN 41003, JATE
Contrôle de flux	Full duplex / Back pressure half duplex
Pontage	Transparent
Voyants LED	Alimentation, VDSL, Ethernet (10/100 Mbps)
Configuration	Plug and play ; mise à jour firmware via Prestige 841C
Fonctions principales	VDSL point à point, extension Ethernet sur paire de cuivre jusqu'à 1,5 km

FOIRE AUX QUESTIONS - PRESTIGE 841 ZYXEL

Comment configurer le routeur Prestige 841 ?

Le routeur est Plug and Play : aucun paramétrage local n'est nécessaire. La configuration s'effectue automatiquement depuis le Prestige 841C central.

Quelle est la vitesse maximale du VDSL ?

Le débit peut atteindre 15 Mbps en mode symétrique ou asymétrique, selon la configuration choisie sur le Prestige 841C.

Puis-je utiliser le Prestige 841 sans le Prestige 841C ?

Non, le Prestige 841 est un modem CPE (client) qui fonctionne uniquement en paire avec un Prestige 841C central.

Quels types de connexion Ethernet sont pris en charge ?

Le port Ethernet supporte 10/100 Mbps en RJ-45, avec détection automatique de la vitesse (LED verte = 10 Mbps, orange = 100 Mbps).

Comment alimenter le Prestige 841 ?

Il se branche sur une prise secteur 110 V ou 240 V CA (50-60 Hz) via l'adaptateur fourni.

Quelle est la distance maximale supportée ?

La technologie VDSL point à point permet une portée allant jusqu'à 1,5 km sur une paire de cuivre.

Le routeur intègre-t-il un splitter téléphonique ?

Oui, un splitter POTS/RNIS est intégré pour séparer la voix et les données sur la même ligne.

Comment mettre à jour le firmware ?

La mise à jour du microprogramme s'effectue uniquement depuis le Prestige 841C central, via sa console série.

Quelles sont les conditions de température recommandées ?

Le fonctionnement est garanti de 0 à 50 °C et le stockage de -25 à 70 °C.

Que signifie le clignotement des LED ?

LED VDSL allumée = lien actif, éteinte = inactif ; LED Ethernet allumée fixe = lien établi, clignotante = émission/réception de données.

MODE D'EMPLOI PRESTIGE 841 ZYXEL

Le VDSL, version DSL la plus rapide, offre un débit nettement supérieur aux autres technologies DSL. L'Ethernet via VDSL accroît la portée de l'Ethernet avec une paire de cuivre de 1,5 km. La solution VDSL point à point de ZyXEL est intégrée aux modems Prestige 841CPE et Prestige 841C (modem central). Cette solution facilite la mise en place de lignes spécialisées très haut débit et la connectivité LAN to LAN. Elle augmente les recettes tout en limitant au maximum les frais et le temps d'installation, ce qui en fait une technologie et une source de revenus prometteuse pour les fournisseurs d'accès.

Points forts

Bande passante allant de 5 à 15 Mbps sur une ligne téléphonique existante

Le VDSL offre un débit nettement supérieur aux autres technologies DSL. Il permet aux fournisseurs de proposer une large palette de services lucratifs tels que l'accès Internet haut débit ou des applications vidéo sur une ligne téléphonique existante.

Compatible avec les applications symétriques et asymétriques

La bande passante peut être configurée en mode symétrique ou asymétrique pour s'adapter aux différentes applications. La configuration doit seulement être effectuée sur le Prestige 841C. Le Prestige 841 s'ajuste quant à lui à la configuration du Prestige 841C.

Augmentation des revenus, coûts minimes

L'association du Prestige 841 et du Prestige 841C permet aux fournisseurs d'accès de proposer un service point à point, c'est à dire une connexion d'immeuble à immeuble ou entre un petit nombre de clients par exemple.

Elle génère ainsi une nouvelle source de revenus tout en limitant au maximum le temps et les frais d'installation.

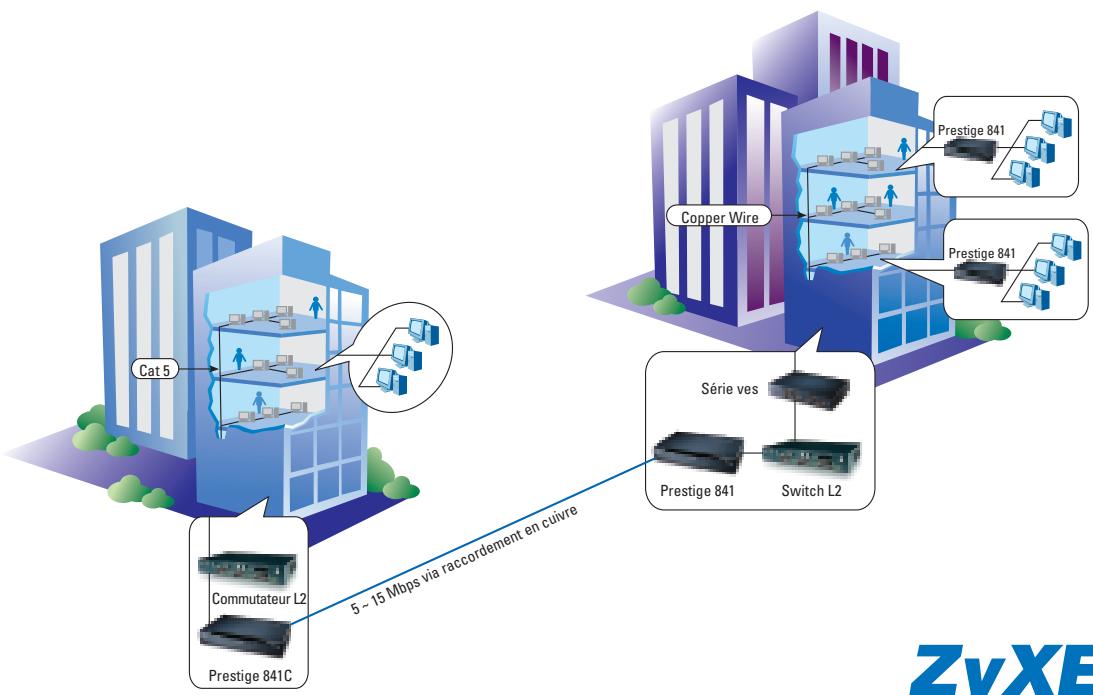

Schéma d'application

Caractéristiques & spécifications

Dimensions

• 181 mm (L) x 128 mm (P) x 30 mm (H)
- Boîtier autonome

Interface VDSL

• Connecteur RJ-11
• Ethernet via VDSL
• Taux de transmission : 5, 10 et 15 Mbps (symétrique / asymétrique)
• Algorithme de réduction de puissance

Interface réseau téléphonique

• Connecteur RJ-11
  • POTS/ISDN splitter built-in

Interface Ethernet intégrée avec splitter RTC / RNIS

• Port Ethernet à 10/100 Mbps
- Connecteur RJ-45

Interface console (seulement sur le Prestige 841C)

• Port RS-232C
• Connecteur DB-9

DEL et commutateur

• Alimentation : DEL allumée ou éteinte : système en marche ou éteint
  • VDSL

- Lumière allumée : lien actif

- Lumière éteinte : lien inactif ou aucune connexion

- Ethernet

• Lumière verte : Ethernet à 10 Mbps
• Lumière orange : Ethernet à 100 Mbps
• Lumière éteinte : Ethernet pas prêt ou échec de la connexion
• Lumière allumée : lien Ethernet ok ; la couleur indique si 10 ou 100 Mbps
• Lumière clignotante : Snd/Rcv

- Commutateur courant : alimentation en marche ou coupée

Contrôle du système (Prestige 841)

• Mise à jour du microprogramme sur le Prestige 841C
• Plug and play

Contrôle du système (Prestige 841C)

• Surveillance des performances
- Taux de la ligne
- Configuration
- Paramètres VDSL
- Mise à jour du microprogramme sur la console
- Ajustement des taux

Protocoles réseau

• IEEE 802.3/3u/3x
• Contrôle de flux en mode full duplex
• Back pressure en mode half duplex
• Pontage transparent

Température

• Exploitation : 0 \~ 50°C
• Stockage : -25 \~ 70°C

Humidité

• 10 \~ 90% (sans condensation)

Courant

• 110 V ou 240 Vca, 50 \~ 60 Hz

Certification

- Sécurité

- UL 1950

- CSA C22.2 n° 950

- EN 60950, EN 41003

- JATE

• EMC
