Marque	ZYXEL
Modèle	PRESTIGE 623
Type de produit	Routeur ADSL
Alimentation	Bloc-secteur externe
Interfaces	1 port Ethernet 10/100M (RJ-45), 1 port USB, 1 port ADSL (RJ-11)
Protocoles supportés	PPPoE, PPPoA, TCP/IP, DHCP
Configuration	Interface web via 192.168.1.1 (utilisateur : admin, mot de passe par défaut : 1234)
Indicateurs LED	PWR (alimentation), SYS (système), USB, 10/100M (Ethernet), DSL (connexion ADSL), ACT (activité données)
Systèmes d'exploitation supportés	Windows 95/98/ME/2000/XP, Mac OS 8/9/X
Type de connexion ADSL	ADSL (analogique ou RNIS selon configuration avec filtre/splitter)
Contenu de la livraison	Routeur, câble Ethernet, câble USB, câble RJ-11, bloc-secteur, CD d'installation
Fonctionnalités réseau	Partage de connexion Internet, serveur DHCP, pare-feu intégré
Sécurité	Mot de passe administrateur modifiable, accès restreint par interface web
Mise à jour firmware	Via interface web après téléchargement depuis le site ZyXEL
Dimensions (estimées)	Environ 180 x 130 x 35 mm (non fournies dans la notice)
Poids (estimé)	Environ 300 g (non fourni dans la notice)

FOIRE AUX QUESTIONS - PRESTIGE 623 ZYXEL

La LED d'alimentation (PWR) ne s'allume pas, que faire ?

Vérifiez que le Prestige est bien connecté au bloc-secteur, que le bloc-secteur est branché sur une prise électrique fonctionnelle, et que l'interrupteur est en position On.

La LED système (SYS) ne s'allume pas, comment résoudre ?

Interrompez l'alimentation du Prestige en éteignant l'appareil via l'interrupteur, attendez quelques secondes, puis rallumez-le.

Comment vérifier l'adresse IP attribuée par le Prestige à mon ordinateur ?

Assurez-vous que le Prestige est allumé, puis ouvrez une invite de commandes (cmd) et tapez ipconfig. L'adresse IP de l'ordinateur doit être dans le même sous-réseau que le Prestige (par défaut 192.168.1.x). Si l'adresse affichée est 0.0.0.0, vérifiez le câblage.

Je n'arrive pas à localiser mon Prestige sur le réseau, que faire ?

Vérifiez que le port Ethernet de votre ordinateur et le port LAN du Prestige sont connectés et que la LED 10M/100M est allumée. N'utilisez pas simultanément les connexions USB et Ethernet sur le même ordinateur. Le port USB est à utiliser uniquement si vous ne disposez pas d'interface Ethernet.

Quel est le mot de passe par défaut du Prestige ?

Le mot de passe par défaut est 1234. Il est fortement recommandé de le changer après l'installation via l'interface web dans 'Advanced Setup' > 'Password'.

Je n'arrive pas à accéder à Internet et la LED DSL ne s'allume pas, pourquoi ?

Vérifiez que le Prestige est allumé et que la LED DSL est allumée. Si elle ne l'est pas, vérifiez le câble ADSL entre le Prestige et la prise téléphonique (ou le splitter pour RNIS). Si le problème persiste, contactez votre fournisseur d'accès Internet.

Puis-je mettre à jour le firmware du Prestige ?

Oui, vous pouvez télécharger le nouveau firmware depuis le site ZyXEL (www.studerus.ch) et le mettre à jour via l'interface web (Web-GUI). Consultez le guide d'utilisation sur le CD fourni pour la procédure détaillée.

Comment choisir entre les filtres ADSL analogiques et le splitter RNIS ?

Pour une ligne téléphonique analogique, utilisez un filtre ADSL devant chaque appareil analogique (téléphone, fax). Pour une ligne RNIS, un splitter ADSL est nécessaire pour séparer les fréquences. Suivez les schémas de raccordement dans la notice.

Comment configurer l'ordinateur pour Ethernet sous Windows ?

Ouvrez le Panneau de configuration > Réseau. Sélectionnez TCP/IP et cliquez sur Propriétés. Choisissez Obtenir une adresse IP automatiquement (DHCP). Redémarrez l'ordinateur. Sous Windows 2000/XP, accédez à Connexions réseau > Connexion au réseau local > Propriétés > Protocole Internet (TCP/IP) > Propriétés, puis sélectionnez 'Obtenir une adresse IP automatiquement'.

Comment accéder à l'interface de configuration du Prestige ?

Ouvrez un navigateur web et entrez l'adresse IP par défaut 192.168.1.1. Saisissez le nom d'utilisateur admin et le mot de passe 1234 (ou celui que vous avez défini). Utilisez ensuite 'Wizard Setup' pour configurer votre connexion Internet.

MODE D'EMPLOI PRESTIGE 623 ZYXEL

Guide d'installation

Étendue de la livraison\*

A Câble de raccordement Ethernet (patch-cable) pour connexion à l'ordinateur ou connexion au Hub/Switch
B Câble USB
Câble RJ-11 pour raccordement téléphonique ADSL (pour version analogique avec fiche Reichle)
D Bloc-secteur
E CD ZyXEL avec guide d'installation

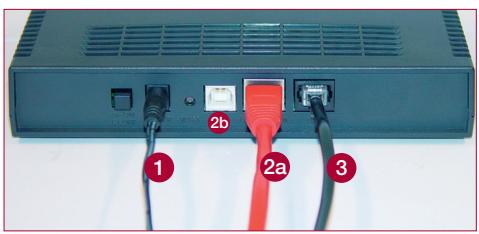

Mise en exploitation

1 Bloc-secteur
2a Câble Ethernet pour le raccordement direct à un seul ordinateur ou pour la connexion à un Hub/Switch
2b Port USB (nécessaire que si le raccordement Ethernet n'est pas utilisé)
3 Câble RJ-11 pour raccordement téléphonique

Allumez l'appareil.

Les LED suivantes doivent s'allumer en vert, resp. orange:

Informations sur dépannage à la page 35

PWR = alimentation électrique est active

SYS = appareil est actif

USB = connexion USB est active

10/100M = connexion Ethernet est active

DSL = connexion avec ADSL est active

ACT = allumé: connexion au fournisseur est active clignotant: les données seront transférées

Installation du filtre ADSL et du splitter ADSL

Informations générales

La technologie ADSL utilise le réseau téléphonique traditionnel pour l'accès à Internet à forte bande passante. L'ADSL se sert alors du spectre de transmission à haute fréquence d'un câble en cuivre.

Analogue

Contenu de la livraison du kit filtre

Filtre ADSL avec

raccordement

téléphonique/modem

Fiche T+T 89

Remarques importantes

Le signal haute fréquence ADSL brouille un terminal analogique (téléphone, fax etc.). Il est éliminé à l'aide de filtres ADSL. Ces filtres doivent être raccordés en amont de chaque appareil analogique. Si le filtre manque en amont d'un terminal, le signal ADSL peut être perturbé. Comme le signal ADSL brouille l'impulse de taxation, les compteurs de taxes ne fonctionnent plus correctement.

ISDN

Contenu de la livraison du kit splitter

Splitter ADSL

Câble RJ-45

Supplément Reichle (optionnel, art. 4098)

Fiche intermédiaire

Câble téléphonique Reichle

Remarques importantes

Lors d'une installation ISDN, un splitter est raccordé afin de séparer les deux gammes de fréquence. Des filtres en amont des appareils terminaux ne sont pas nécessaires.

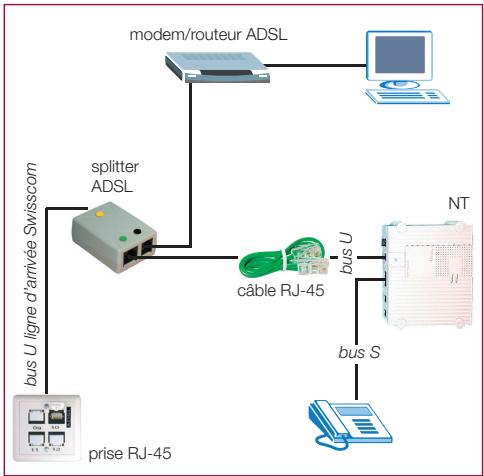

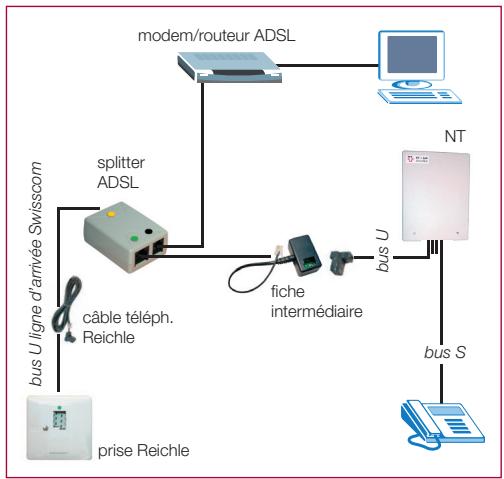

Raccordement du splitter ADSL pour ISDN

ISDN-NT1+2ab V3* et ISDN-NT1+2ab*

ISDN-NT1+2ab SwissNet*

L'installation nécessite le kit complémentaire Reichle.

Attention: si le NT n'est pas pourvu d'une prise pour le raccordement, l'installation doit être effectuée par un électricien.

*voir sur le boîtier du NT

Raccordement du splitter ADSL pour analogue

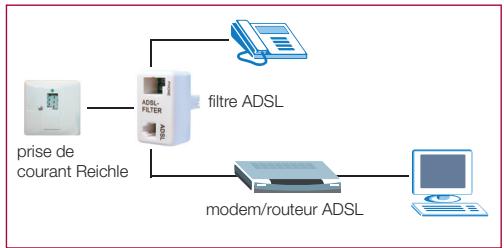

Version 1 de raccordement

Raccordement d'un modem/routeur ADSL et d'un appareil analogique (téléphone, fax etc.) à une prise téléphonique Reichle

Version 2 de raccordement

Raccordement d'un modem/routeur ADSL à une prise téléphonique Reichle

A. Configuration de votre ordinateur pour Ethernet sous Windows 95/98/ME

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de Configuration».

A la fenêtre «Panneau de Configuration» faites un double clic sur l'icône «Réseau».

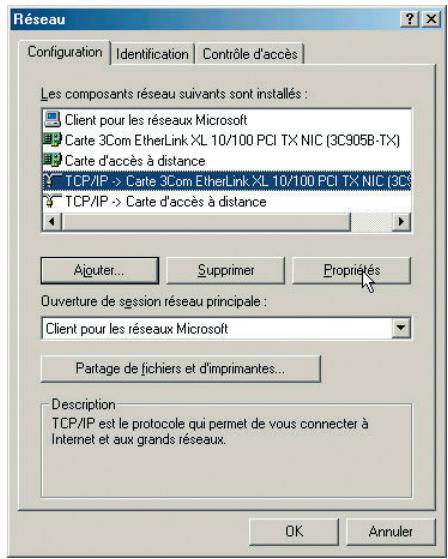

A la fenêtre «Réseau» cliquez sur «TCP/IP» et sur «Propriétés».

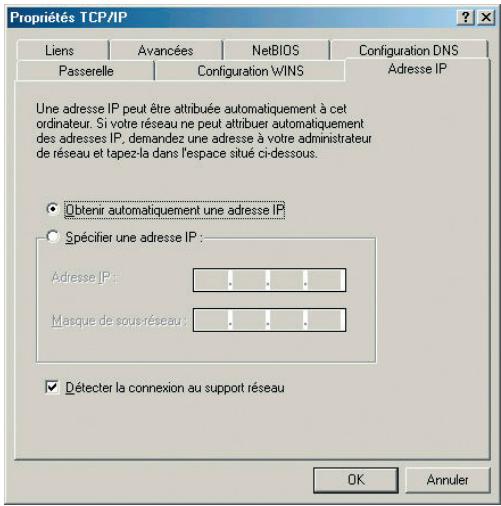

A la fenêtre «Propriétés TCP/IP» sélectionnez «Obtenir automatiquement une adresse IP».

Validez par «OK» et fermez la fenêtre «Réseau» en cliquant sur «OK».

Redémarrez l'ordinateur.

Continuez l'installation à la page 32.

A. Configuration de votre ordinateur pour Ethernet sous Windows 2000/XP

Configuration TCP/IP

Ouvrez la fenêtre «Panneau de Configuration».

A la fenêtre «Panneau de Configuration» faites un double clic sur l'icône «Connexion Réseau et Internet» et puis «Connexion Réseau».

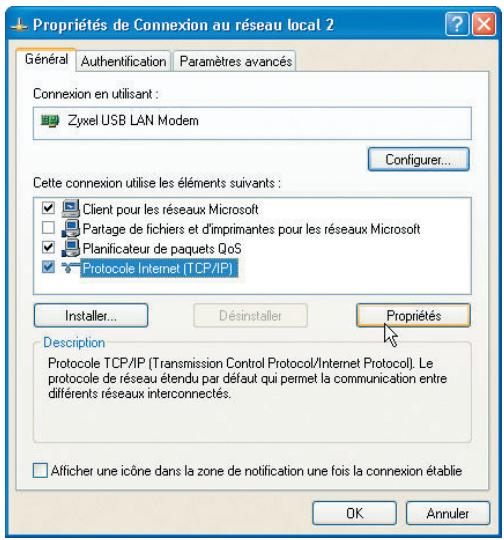

Cliquez sur «Connexion LAN» avec le bouton droit de la souris et choisissez «Propriétés».

A la fenêtre «Réseau» cliquez sur «TCP/IP» et ensuite sur «Propriétés».

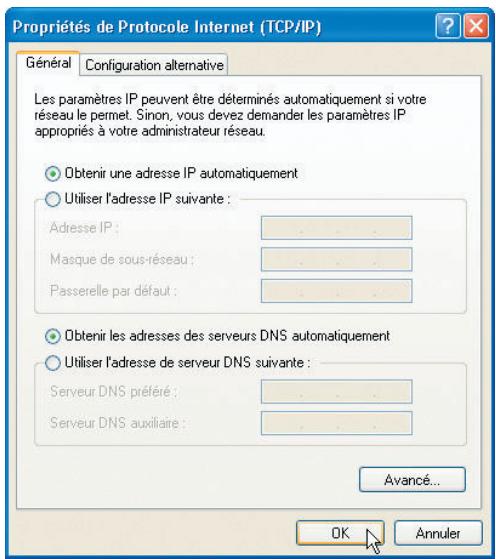

A la fenêtre «Propriétés de Protocole Internet (TCP/IP)» sélectionnez «Obtenir une adresse IP automatiquement».

Validez par «OK» et fermez la fenêtre «Réseau» en cliquant sur «OK».

Continuez l'installation à la page 32.

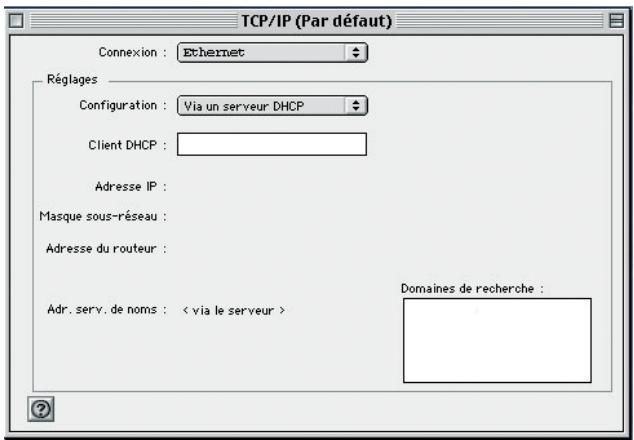

A. Configuration de votre Mac pour Ethernet sous OS 8x/9x

Configuration TCP/IP

Changez d'abord la connexion et mettez-la sur «Ethernet» si toutefois cela ne serait pas encore le cas.

Choisissez la méthode de configuration «Via un serveur DHCP». Le Prestige 623ME(-I) envoie toutes les informations comme adresse IP et adresse du rou- teur, masque sous-réseau, etc.

Continuez l'installation à la page 32.

A. Configuration de votre Mac pour Ethernet sous OS X

Configuration TCP/IP

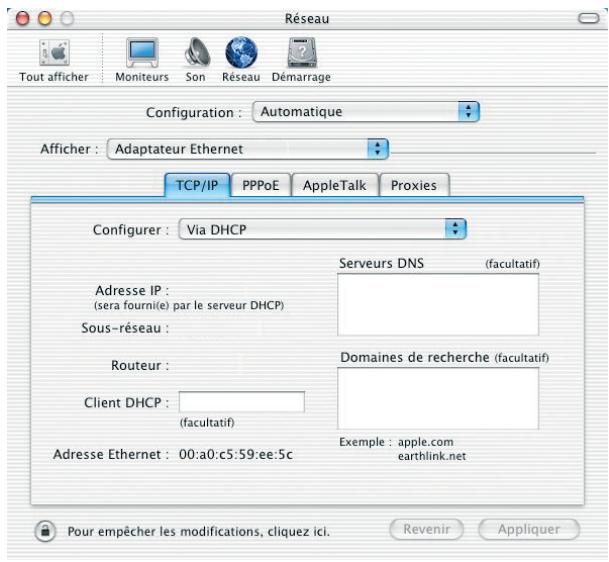

Ouvrez vos préférences système et cliquez sur «Réseau», pour ouvrir le panneau de configuration réseau.

Choisissez la configuration «Via DHCP». Le Prestige 623ME(-I) envoie toutes les informations comme adresse IP et adresse du routeur, masque sous-réseau, etc. A droite cliquez sur «Appliquer».

Continuez l'installation à la page 32.

B. Installation du logiciel/pilote USB sous Windows 98SE/ME

Les instructions suivantes ne sont PAS nécessaires si le routeur est connecté au raccordement Ethernet !

L'installation des pilotes USB est nécessaire que si vous ne disposez d'aucun raccordement réseau et que vous devez alors connecter le modem au port USB.

Important: Installez d'abord le logiciel USB, puis connectez votre modem!

Fermez tous les autres programmes et applications. Insérez le CD ZyXEL fourni avec le modem dans le lecteur de votre ordinateur.

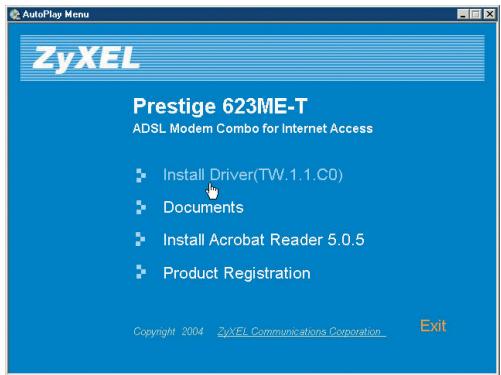

Effectuez «Install Driver» depuis le CD ZyXEL.

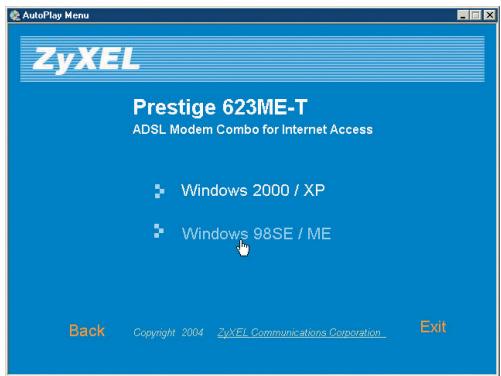

Choisissez votre system d'exploitation. Ensuite cliquez sur «Next».

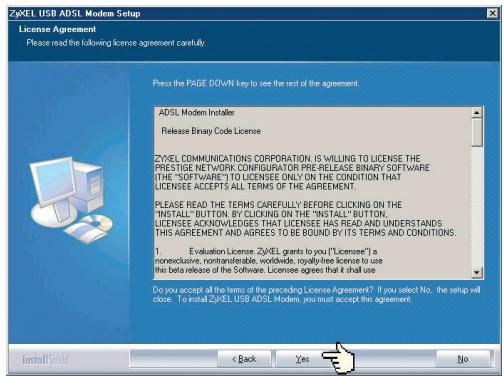

Confirmez la convention de licence en cliquant sur «Yes».

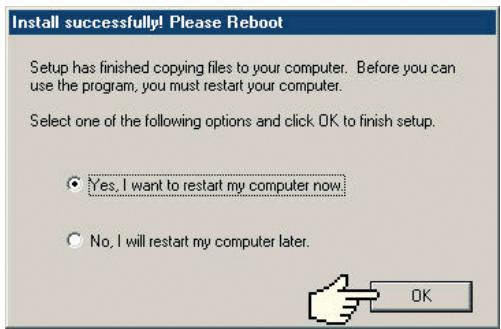

Maintenant, vous êtes priés de redémarrer l'ordinateur/le portable.

Cliquez sur «OK».

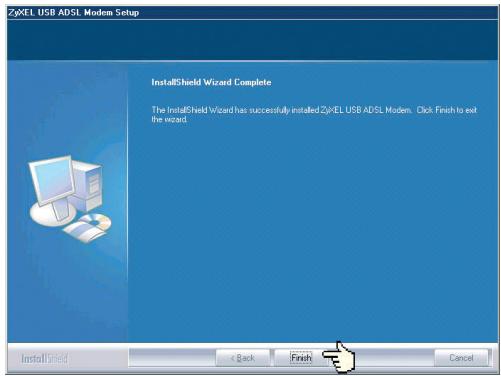

A la fin de l'installation la note ci-contre apparaît. Veuillez cliquer sur «Finish».

Après le redémarrage, raccordez le Prestige 623ME(-I) au port USB de votre ordinateur/portable.

Le nouveau matériel, donc votre modem ADSL USB, sera repéré automatiquement et tous les pilotes seront installés.

Continuez l'installation du modem à la page 32.

B. Installation du logiciel/pilote USB sous Windows 2000/XP

Les instructions suivantes ne sont PAS nécessaires si le routeur est connecté au raccordement Ethernet !

L'installation des pilotes USB est nécessaire que si vous ne disposez d'aucun raccordement réseau et que vous devez alors connecter le modem au port USB.

Important: Installez d'abord le logiciel USB, puis connectez votre modem!

Fermez tous les autres programmes et applications. Insérez le CD ZyXEL fourni avec le modem dans le lecteur de votre ordinateur.

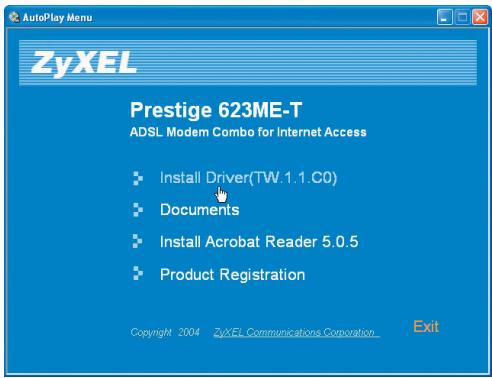

Effectuez «Install Driver» depuis le CD ZyXEL.

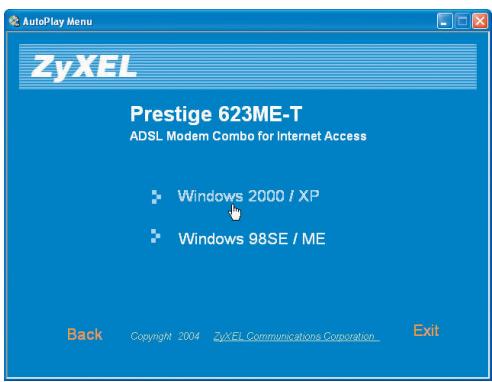

Choisissez votre system d'exploitation. Ensuite cliquez sur «Next».

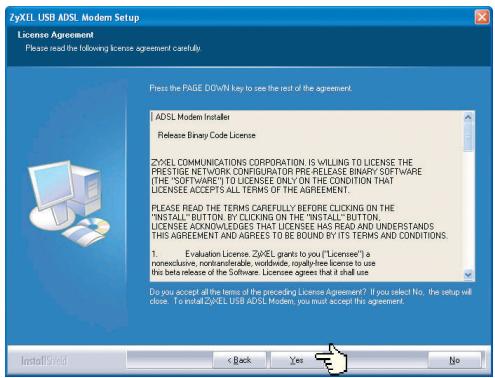

Confirmez la convention de licence en cliquant sur «Yes».

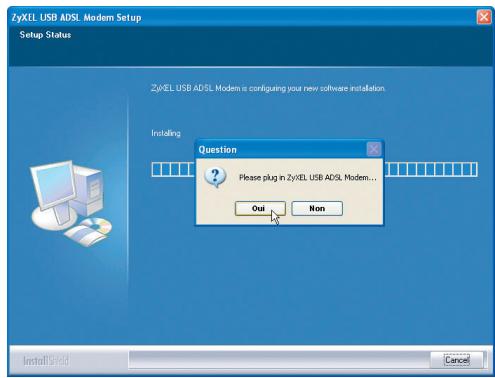

Dès que la note ci-contre apparaît sur votre écran, confirmez-la avec «Oui».

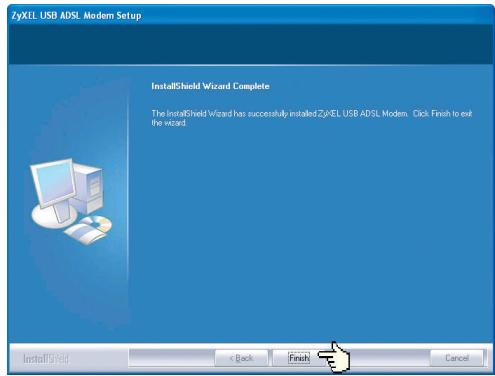

A la fin de l'installation la note ci-contre apparaît. Veuillez cliquer sur «Finish».

Continuez l'installation du modem à la page 32.

Config. du modem, tous les systèmes d'exploit.

Dans le navigateur entrez l'adresse IP par défaut 192.168.1.1 du Prestige 623ME(-I).

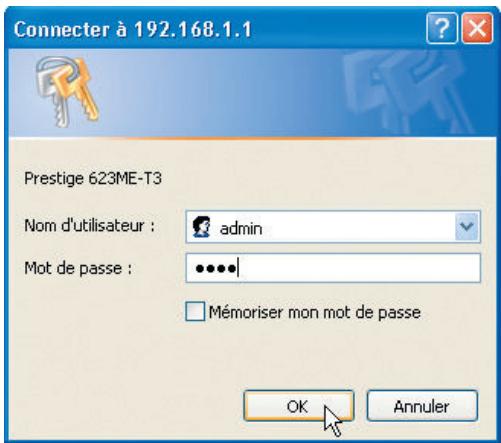

Entrez le nom d'utilisateur «admin» et le mot de passe «1234».

Cliquez sur «Wizard Setup» et puis sur «Next».

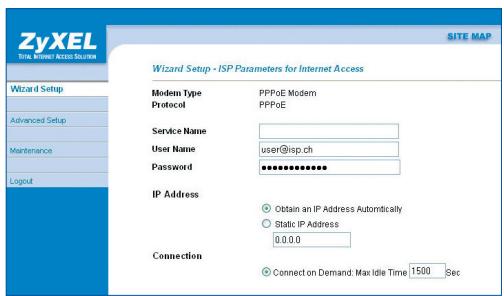

Saisissez les informations de votre fournisseur dans les champs «User Name» et «Password». Laissez les autres champs inchangés.

Ensuite cliquez sur «Finish».

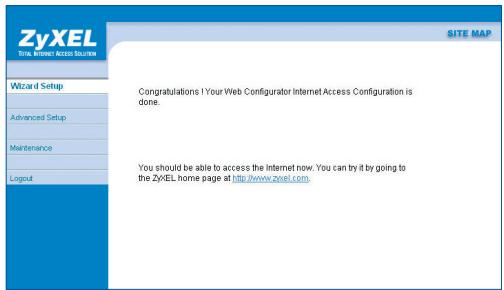

L'appareil est prêt à l'emploi.

Il est possible d'accèder le site web ZyXEL directement depuis cette fenêtre, afin de tester la connexion Internet.

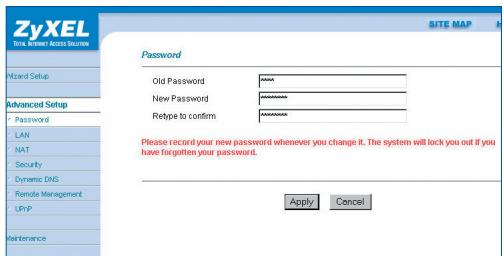

Cliquez sur «Advanced Setup» et «Password». Changez le mot de passe par défaut 1234. Entrez le nouveau mot de passe et confirmez le nouveau mot de passe dans le champ «Retype to confirm».

Ensuite cliquez sur «Apply» afin de sauver votre configuration.

La LED d'alimentation électrique (PWR) ne s'allume pas.

Vérifiez que le Prestige est connecté au transformateur, que le transformateur est connecté avec la prise et que l'interrupteur est à la position «On».

La LED état du système (SYS) ne s'allume pas.

Interrompez le circuit de courant du Prestige en actionnant l'interrupteur pour l'éteindre et rallumez-le ensuite.

Comment puis-je vérifier l'adresse IP que le Prestige a assignée à mon ordinateur?

Assurez-vous que le Prestige est allumé, puis mettez en marche votre ordinateur. Choisissez dans le menu de démarrage «effectuer», insérez «command» et puis «ipconfig», la configuration TCP/IP de votre ordinateur sera alors affichée. Si le champ «Adresse IP» montre «0.0.0.0.», vérifiez le câblage.

Je n'arrive pas à localiser mon Prestige.

Vérifiez si le port Ethernet de votre ordinateur et le port LAN du Prestige sont reliés au même réseau Ethernet. La LED «10M/100M» du Prestige doit être allumée. Utilisez le port USB uniquement si votre ordinateur ne dispose d'aucune interface réseau (Ethernet, LAN). N'utilisez en aucun cas les raccordements USB et réseau simultanément au même ordinateur.

Quel est le mot de passe pour mon Prestige?

Le mot de passe standard est 1234. Veuillez modifier le mot de passe après l'installation de manière à obtenir une combinaison sûre.

Je n'arrive pas à accéder Internet, la LED DSL ne s'allume pas.

Vérifiez si le Prestige est allumé. Vérifiez si le signal lumineux «DSL» du Prestige est allumé. S'il ne l'est pas, vérifiez la configuration et le câble ADSL entre le Prestige et la prise téléphonique (ou séparateur chez RNIS). Si tout ça est correct, veuillez consulter votre fournisseur.

Puis-je mettre à niveau le Prestige via téléchargement d'un logiciel depuis le site web ZyXEL?

Connectez-vous au site www.studerus.ch et téléchargez le logiciel sur votre PC local. Vous pouvez mettre à niveau le microprogramme via Web-GUI. A ce sujet veuillez vous référer au guide d'utilisation (sur le CD ci-joint).
