Type de produit	Injecteur Power over Ethernet (PoE) à port unique
Marque	ZYXEL
Modèle	POE-12
Dimensions (L x P x H)	117 x 60 x 35 mm
Poids	500 g
Alimentation entrante	100-240 V AC, 50-60 Hz, 0,3 A
Alimentation sortante	48 V DC, 0,3 A
Nombre de ports	2 ports RJ-45 10/100Base-T : 1 entrée données, 1 sortie données + alimentation
Standards réseau	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3af PoE
Type de câble	UTP/STP Cat. 3,4,5 (10Base-T) ou Cat. 5 (100Base-TX), impédance 100 ohms
Longueur de liaison max.	100 m
Voyant DEL	1 DEL verte : allumée = alimentation OK, éteinte = pas d'alimentation
Température d'exploitation	5 °C à 45 °C
Température de stockage	-20 °C à 55 °C
Humidité d'exploitation	10 % à 90 % (sans condensation)
Certifications	FCC Part 15 Classe B, CE, C-Tick
Fonctions de sécurité	Protection contre les surintensités et les courts-circuits, détection automatique des appareils PoE
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou aérosols.
Installation	Aucune configuration requise. Brancher le câble Ethernet du commutateur non PoE sur le port entrée, et le câble vers l'appareil PoE sur le port sortie.
Pays d'origine	Non spécifié dans la notice, généralement Taïwan (siège ZYXEL)

FOIRE AUX QUESTIONS - POE-12 ZYXEL

Qu'est-ce que le Power over Ethernet (PoE) ?

Le PoE permet de transmettre à la fois les données et l'alimentation électrique via un seul câble Ethernet, selon le standard IEEE 802.3af. Cela simplifie l'installation d'appareils comme les points d'accès Wi-Fi ou les caméras IP en supprimant le besoin d'une prise électrique à proximité.

Comment installer l'injecteur PoE-12 ?

L'installation est très simple : branchez un câble Ethernet depuis votre commutateur non PoE sur le port Data In, puis reliez le port Data & Power Out à votre appareil PoE compatible (ex : caméra IP). Enfin, connectez l'injecteur à une prise secteur. Aucune configuration n'est nécessaire.

Quels appareils puis-je alimenter avec le POE-12 ?

L'injecteur est compatible avec tout appareil conforme au standard IEEE 802.3af, comme les points d'accès Wi-Fi, les caméras IP, les téléphones VoIP ou les capteurs réseau. Il fournit jusqu'à 15,4 W (48 V, 0,3 A) sur les paires inutilisées (4/5 et 7/8).

Quelle est la distance maximale de câble entre l'injecteur et l'appareil PoE ?

La distance maximale est de 100 mètres avec un câble Ethernet Cat. 5 (ou supérieur) de bonne qualité. Au-delà, la qualité du signal et l'alimentation peuvent être altérées.

Que signifie la DEL sur l'injecteur ?

La DEL verte située sur le boîtier indique l'état de l'alimentation : allumée = l'injecteur est sous tension et fonctionne normalement ; éteinte = pas d'alimentation secteur ou appareil défectueux.

Puis-je utiliser l'injecteur avec un câble de catégorie inférieure ?

Il est recommandé d'utiliser un câble Cat. 5 ou supérieur pour garantir une transmission correcte des données et de l'alimentation. Un câble Cat. 3 ou 4 peut fonctionner pour du 10Base-T mais limitera le débit à 10 Mbps et la distance à 100 m.

L'injecteur est-il compatible avec les commutateurs PoE ?

Oui, mais il est conçu pour être utilisé avec un commutateur non PoE. Si vous branchez un commutateur PoE sur l'entrée, l'injecteur peut ne pas détecter correctement l'appareil en aval. Il est préférable de connecter l'injecteur directement à un commutateur standard.

Que faire si l'appareil connecté ne s'allume pas ?

Vérifiez d'abord que la DEL de l'injecteur est allumée. Si elle est éteinte, assurez-vous que la prise secteur est active. Si la DEL est allumée mais l'appareil ne s'alimente pas, vérifiez la compatibilité PoE (802.3af) de l'appareil et la longueur du câble. Le câble doit être en bon état et ne pas dépasser 100 m.

Quelles sont les précautions de sécurité à prendre ?

L'injecteur intègre une protection contre les surcharges et courts-circuits. Ne l'ouvrez pas et ne l'utilisez pas en extérieur sans protection contre l'humidité. Respectez la plage de température (5-45 °C) et l'humidité (10-90 % sans condensation). Débranchez-le avant tout nettoyage.

Où trouver des pièces de rechange pour le POE-12 ?

ZYXEL ne fournit pas de pièces détachées pour ce modèle. En cas de panne, il est généralement plus économique de remplacer l'injecteur. Vérifiez la garantie auprès de votre revendeur. Pour l'alimentation, utilisez uniquement l'adaptateur secteur d'origine.

MODE D'EMPLOI POE-12 ZYXEL

Injecteur Power over Ethernet

Simplification de la connectivité Power over Ethernet

■ Liberté d'installation grâce à la technologie Power over Ethernet (PoE)
■ Facilité d'installation d'un point d'accès ou d'une caméra de surveillance IP WLAN, compatibles avec le standard IEEE 802.3af, dans les endroits difficiles d'accès
■ Liaison pouvant aller jusqu'à 100 m grâce au câblage Ethernet cat. 5
■ Compatibilité avec le standard Power over Ethernet (PoE) IEEE 802.3af
■ Algorithme de détection automatique avancée pour une alimentation automatique des 802.3af située en fin de parcours
■ Sécurité améliorée grâce à la protection contre la saturation et les courts-circuits

Points forts

Fonctionnement avec Power over Ethernet

L'injecteur à port unique Power over Ethernet PoE-12 fournit un courant continu dans les paires inutilisées (4/5 et 7/8) d'un câble Ethernet cat. 5 tandis que les flux de données sont transportés par les autres paires (1/2 et 3/6). Le courant et les données sont ainsi délivrés aux appareils PoE (PD) via un seul câble Ethernet cat. 5 sans nécessiter d'alimentation électrique supplémentaire.

Installation simplifiée

Grâce au PoE-12, les commutateurs autres que les PoE peuvent désormais alimenter des appareils PoE compatibles avec le standard IEEE 802.3af au moyen d'un câble de liaison Ethernet cat. 5 unique pouvant aller jusqu'à 100 m de long. En d'autres termes, les utilisateurs bénéficient de plus de liberté pour installer un appareil PoE compatible avec le standard IEEE 802.3af, tel qu'un point d'accès ou une caméra de surveillance IP WLAN.

Contrairement aux solutions traditionnelles, le PoE-12 offre une connectivité sans effort dans les endroits difficiles d'accès, tels que les plafonds, le haut des murs et ce, sans tirer de câble d'alimentation. Les appareils sont ainsi libérés de cette dépendance pour plus de flexibilité. Le PoE-12, très simple d'utilisation, ne requiert aucune configuration. Seuls de simples câbles d'entrée et de sortie étant nécessaires, l'installation est rapide, économique et peut être effectuée par des utilisateurs sans grandes connaissances en électricité.

Spécifications

Compatibilité standards

• Ethernet 10BaseT (IEEE 802.3)
• Ethernet 100BaseTx (IEEE 802.3u)
  • Power over Ethernet (IEEE 802.3af)

Matériel

• Un port 10/100Base-T (données) pour une connexion au concentrateur passif ou au commutateur
• Un port 10/100Base-T (alimentation/données) pour une connexion aux appareils PoE (PD)

Voyant DEL

• Alimentation/lien
• ON : Power ON (vert)
• OFF : Power OFF

Dimensions & poids

• Dimensions: 117 mm (L) x 60 mm (P) x 35 mm (H)
• Poids : 500 g

Alimentation

• Courant alternatif entrant : 100 \~ 240 V, 50 \~ 60 Hz, 0,3 A
• Courant sortant : 48 Vcc, 0,3 A

Conditions de stockage et d'exploitation

• Température d'exploitation : 5 \~ 45 °C
- Température de stockage : -20 \~ 55 °C
- Humidité (exploitation) : 10 \~ 90% (sans condensation)

Câbles réseau

• 10BaseT : 2 câbles UTP/STP cat.
3,4,5 EIA/TIA-568 100 ohms (100 m)
- 100BaseTx : 2 câbles UTP/STP cat. 5 EIA/TIA-568 100 ohms (100 m)

Certification

• FCC Part 15 Class B
  • CE
  • C-Tick

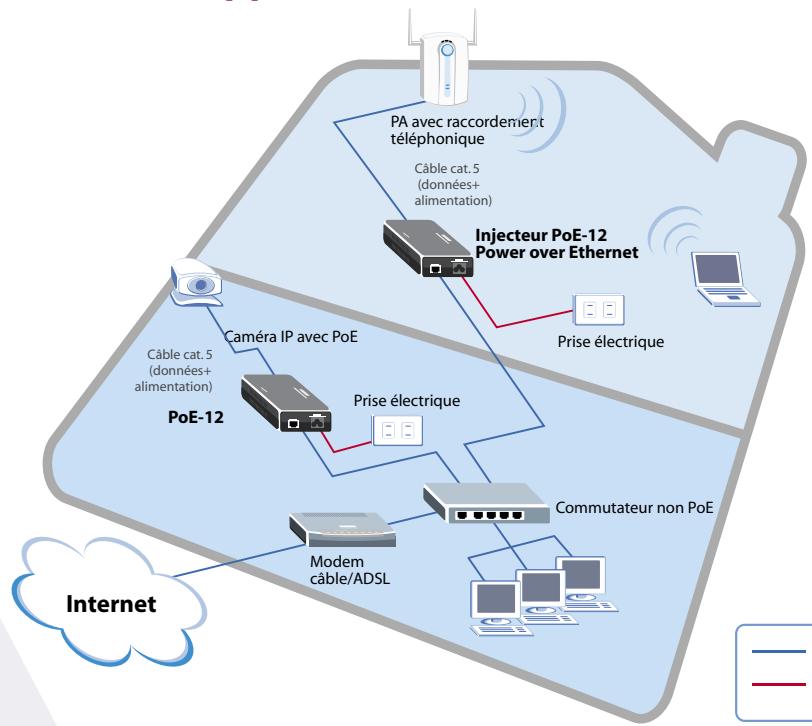

Schéma d'application

