Type de produit Mini DSLAM 12 ports ADSL2/2+
Marque ZYXEL
Modèle IES-612
Dimensions (L x P x H) 270 x 350 x 44,45 mm (format 1U 19")
Poids 4,6 kg
Alimentation AC 100-240 V, 50/60 Hz ou DC -36 à -72 V
Consommation électrique 23,62 W (entrée AC)
Ports ADSL2+ 12 ports avec splitter intégré (connecteur Telco 50)
Ports liaison montante 2 ports Fast Ethernet 100Base-TX (Uplink/Cascade)
Port console 1 port mini RJ11 pour gestion locale
Gestion CLI, Web, SNMP v1/v2, Telnet, FTP/TFTP, NetAtlas EMS
Fonctions QoS 802.1p, 4 files d'attente par PVC, mappage ATM vers 802.1p
Fonctions multicast IGMP v1/v2 snooping et proxy, 256 groupes, 13 membres par groupe
Sécurité Anti-spoofing MAC, prévention tempête broadcast, limitation MAC, filtrage paquets, 802.1X
VLAN 256 entrées VLAN statiques (ID 1-4094), Q-in-Q
Bonding ATM Multi-paired port bonding (G.998.1) pour agrégation de bande passante
Tests de ligne SELT, DELT
Environnement Température fonctionnement 0-50°C, stockage -20-70°C, humidité 10-90%
Certifications RoHS, UL60950-1, CSA 60950-1, EN60950-1, FCC Part 15B Class A, EN55022/24 Class A
Entretien et nettoyage Débrancher avant nettoyage, utiliser un chiffon sec et non pelucheux. Ne pas utiliser de solvants ou de produits abrasifs.
Pièces détachées / Réparabilité Module d'alimentation remplaçable sur site (field-replaceable). Pour autres pièces, contacter le support ZYXEL.
Informations générales Appareil de type modem routeur réseau destiné aux services Triple-Play (Internet, VoIP, TV) pour petits opérateurs et zones peu denses.

FOIRE AUX QUESTIONS - IES-612 ZYXEL

Comment brancher l'alimentation sur le ZYXEL IES-612 ?
Le ZYXEL IES-612 accepte deux types d'alimentation : AC (100-240V, 50/60Hz) ou DC (-36 à -72V). Selon le modèle (IES-612-51A pour AC, IES-612-51 pour DC), branchez le cordon secteur fourni ou connectez la source DC sur le bornier prévu. Vérifiez que le voltage correspond aux spécifications avant la mise sous tension.
Combien d'abonnés peut supporter le IES-612 ?
Le IES-612 possède 12 ports ADSL2+ intégrés, supportant jusqu'à 12 abonnés directement. Grâce aux topologies Daisy Chain, Loop (RSTP) ou Tree, il est possible de cascader plusieurs unités pour étendre le nombre d'abonnés.
Comment configurer l'appareil pour la première fois ?
Connectez un câble série (mini RJ11) au port console et utilisez un terminal (115200 bauds, 8N1). Vous pouvez aussi accéder via l'interface Web sur le port Ethernet (adresse IP par défaut : vérifiez la notice). La configuration initiale inclut le paramétrage des VLAN, des interfaces uplink et des profils ADSL.
Quels sont les modes de gestion disponibles ?
Plusieurs modes de gestion sont supportés : CLI (console ou Telnet), Web (HTTP/HTTPS), SNMP v1/v2 avec NetAtlas Access, et mise à jour firmware via FTP/TFTP. La gestion est sécurisable par restriction d'adresses IP sources (Secured Host).
Comment activer le bonding ADSL2+ sur plusieurs ports ?
Le bonding ATM multi-paire (G.998.1) permet de regrouper deux ports physiques. En CLI ou Web, créez un groupe de bonding et assignez les ports membres. Le trafic est réparti et basculé automatiquement en cas de panne d'un port. Cette fonctionnalité nécessite que les deux ports soient synchronisés.
Que faire si le voyant d'alarme (Alarm) s'allume ?
Le voyant Alarm indique un défaut critique. Vérifiez d'abord l'alimentation et les câbles. Ensuite, consultez les logs (syslog) via CLI ou Web pour identifier la cause (surchauffe, panne de port, etc.). Si le problème persiste, contactez le support.
Comment mettre à jour le firmware de l'IES-612 ?
Téléchargez le fichier firmware depuis le site ZYXEL. Accédez à l'interface Web (ou FTP) et utilisez la fonction de mise à jour. Le transfert se fait par FTP ou Web. Ne coupez pas l'alimentation pendant l'opération. Après mise à jour, redémarrez l'appareil.
Le IES-612 supporte-t-il le VLAN Q-in-Q ?
Oui, le ZYXEL IES-612 supporte le Q-in-Q (VLAN stacking) permettant d'encapsuler les trames VLAN des clients dans un VLAN de transport. Cette fonction est configurable par port ou par groupe de VLAN via l'interface de gestion.
Quelle est la consommation électrique de l'appareil ?
La consommation typique est de 23,62 Watts lorsqu'il est alimenté en AC. En DC, elle est similaire. Cette faible consommation permet une utilisation économique pour les déploiements chez les petits opérateurs.
Comment réinitialiser l'IES-612 aux paramètres d'usine ?
Il n'y a pas de bouton reset physique. Pour réinitialiser, connectez-vous en console ou via Telnet, et exécutez la commande restore default ou erase startup-config suivie d'un redémarrage. Cela efface toute la configuration et remet les paramètres d'usine.

Questions des utilisateurs sur IES-612 ZYXEL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Modem routeur réseau au format PDF gratuitement ! Retrouvez votre notice IES-612 - ZYXEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IES-612 de la marque ZYXEL.

MODE D'EMPLOI IES-612 ZYXEL

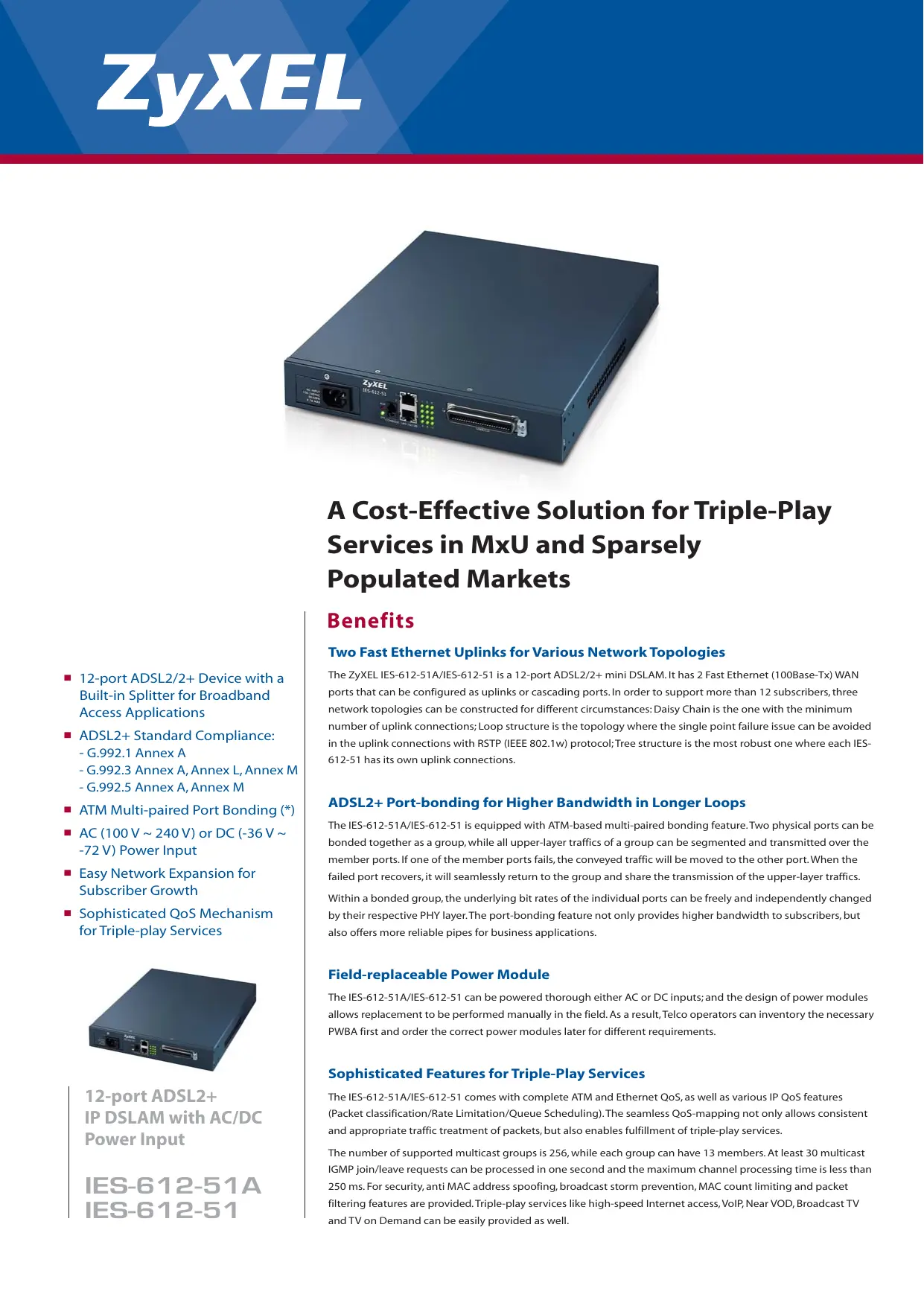

ZYXEL IES-612 - 1

A Cost-Effective Solution for Triple-Play Services in MxU and Sparsely Populated Markets

Benefits

12-port ADSL2/2+ Device with a Built-in Splitter for Broadband Access Applications
ADSL2+ Standard Compliance:
- G.992.1 Annex A
- G.992.3 Annex A, Annex L, Annex M
- G.992.5 Annex A, Annex M
ATM Multi-paired Port Bonding (^*)
AC (100 V ~ 240 V) or DC (-36 V ~ -72 V) Power Input
Easy Network Expansion for Subscriber Growth
Sophisticated QoS Mechanism for Triple-play Services

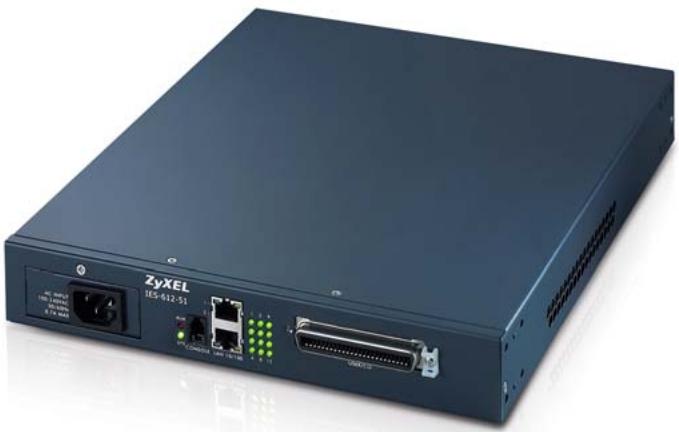

ZYXEL IES-612 - Two Fast Ethernet Uplinks for Various Network Topologies - 1

12-port ADSL2+ IP DSLAM with AC/DC Power Input

IES-612-51A IES-612-51

The ZyXEL IES-612-51A/IES-612-51 is a 12-port ADSL2/2+ mini DSLAM. It has 2 Fast Ethernet (100Base-Tx) WAN ports that can be configured as uplinks or cascading ports. In order to support more than 12 subscribers, three network topologies can be constructed for different circumstances: Daisy Chain is the one with the minimum number of uplink connections; Loop structure is the topology where the single point failure issue can be avoided in the uplink connections with RSTP (IEEE 802.1w) protocol; Tree structure is the most robust one where each IES-612-51 has its own uplink connections.

ADSL2+ Port-bonding for Higher Bandwidth in Longer Loops

The IES-612-51A/IES-612-51 is equipped with ATM-based multi-paired bonding feature. Two physical ports can be bonded together as a group, while all upper-layer traffics of a group can be segmented and transmitted over the member ports. If one of the member ports fails, the conveyed traffic will be moved to the other port. When the failed port recovers, it will seamlessly return to the group and share the transmission of the upper-layer traffics.

Within a bonded group, the underlying bit rates of the individual ports can be freely and independently changed by their respective PHY layer. The port-bonding feature not only provides higher bandwidth to subscribers, but also offers more reliable pipes for business applications.

Field-replaceable Power Module

The IES-612-51A/IES-612-51 can be powered thorough either AC or DC inputs; and the design of power modules allows replacement to be performed manually in the field. As a result, Telco operators can inventory the necessary PWBA first and order the correct power modules later for different requirements.

Sophisticated Features for Triple-Play Services

The IES-612-51A/IES-612-51 comes with complete ATM and Ethernet QoS, as well as various IP QoS features (Packet classification/Rate Limitation/Queue Scheduling). The seamless QoS-mapping not only allows consistent and appropriate traffic treatment of packets, but also enables fulfillment of triple-play services.

The number of supported multicast groups is 256, while each group can have 13 members. At least 30 multicast IGMP join/leave requests can be processed in one second and the maximum channel processing time is less than 250 ms. For security, anti MAC address spoofing, broadcast storm prevention, MAC count limiting and packet filtering features are provided. Triple-play services like high-speed Internet access, VoIP, Near VOD, Broadcast TV and TV on Demand can be easily provided as well.

Specifications

Software Specifications

  • Delivery of Ethernet in the first mile using legacy LAN technologies
  • Support expandable configuration with device stacking
  • SNMP v1, v2 manageable
    Web management
  • FTP/TFTP for firmware upload
  • Console port configuration (RS-232)
  • Telnet configuration and monitoring

  • Spanning tree algorithm (802.1D) for loop free connection
    802.1Q VLAN aware bridging

  • IGMP snooping supports multicast traffic

  • QoS support with 802.1p
  • DHCP relay agent option 82
  • Port isolation
  • 256 static VLAN entries (full-range VLAN ID 1 4094 )

  • 4K MAC address entries

  • Packet prioritizing per 802.1p (QoS)

  • Static configuration—default priority setting

  • 4 priority queues per PVC (up to 4 PVCs)

  • Multicast

  • IPv4 multicast forwarding (through L2 MAC)

  • Static multicast membership configuration
  • IGMP v1, v2 snooping & IGMP proxy mode support
  • Shared VLAN multicast
  • 256 multicast groups and each group can contain 13 members
  • IGMP filtering profile
  • IGMP count limiting
    -MVLAN
  • DSL port multicast bandwidth control

Management support

  • CLI-based management from console/Ethernet port
  • SNMP v1, v2 and telnet through Inband Ethernet interface and NetAtlas Access, PC-based EMS management support

  • Web-based management through Inband Ethernet interface

  • Secured Host: configure remote host IP addresses for management

  • UNIX syslog
  • F/W upgrade, configuration backup & restore via FTP and Web
  • Text-based configuration file support
  • Port configuration
  • Alarm/Status Surveillance
  • Performance monitoring
  • Security and Memory Backup
  • Self diagnostics
  • Remote reset
  • EMS Management support (*)

MIB

  • SNMP MIB II (RFC1213)
  • SNMP v1
  • SNMP v2
  • RFC1493 Bridge MIB
  • RFC1643 Ethernet MIB
  • RFC1757 Four group of RMON
    -RFC2674
  • RFC2662 ADSL line MIB

Hardware Specifications

  • DELT (Dual Ended Loop Test)
  • SELT (Single End Loop Test)
  • Power enhancement or ADSL power saving mode
  • Rate adaptation

  • ADSL Compliance

  • DMT T1.413, issue 2
    -G.DMT (ITU G.992.1)

  • G.LITE (ITU G.992.2)
    -G.HS (ITU G.994.1)
  • Auto-negotiating rate adaptation
  • ADSL2

G.992.3 Annex A
G.992.3 Annex L (RE-ADSL)

Annex M

  • ADSL2+
    G.992.5 Annex A, Annex M

  • ATM-based multi-paired bonding (G.998.1)

Physical Specifications

  • 19"1U rack mountable
  • Dimensions: 270 (W) x 350 (D) x 44.45 (H) mm
    Weight: 4.6 Kg
  • One Telco 50 connectors for 12 ADSL2+ ports
  • One mini RJ11 console port for local management
  • Two 100Base-TX for uplink/cascading
  • Status LEDs: System Status, Ethernet Link Status, Ethernet Active Status, ADSL2+ port status, Alarm

ZYXEL IES-612 - Physical Specifications - 1

Power Supply (AC/DC)

IES-612-51A

  • AC Power: 100 240VAC, 50 60Hz

IES-612-51

DC Power: -36 ~ -72 V DC (*)

Power Consumption

23.62 Watt (AC power input)

Environmental Specifications

  • Operating Temperature: 0^ 50^
    Storage Temperature: -20^ 70^
  • Operating Humidity: 10% 90% (non-condensing)
    Storage Humidity: 10% 95% (non-condensing)

Certification

RoHS
Safety

-UL60950-1
- CSA 60950-1
- EN60950-1
-IEC 60950-1

EMC

  • FCC Part 15B Class A
  • EN55022 Class A
  • EN55024 Class A
    -ETSI300386

Reliability
-ETSI300019
- Telecom
-ITU-T K20

IES MSAN Family Matrix

ModelIES-612-51A IES-612-51IES-708-22A IES-708-22IES-1000IES-1248-51IES-1248-51VIES-5005IES-5000IES-6000
System Overview
Dimensions W x D x H (mm)270 x 350 x 44.45270 x 350 x 44.45440 x 320 x 44.45440 x 251 x 66440 x 251 x 66440 x 250 x 152440 x 289 x 249440 x 281 x 544
SplitterBuilt inN/ABuilt inBuilt inBuilt inSeparatedSeparatedSeparated
Rack Mountable19" 1U19" 1U19" 1U19" 1.5U19" 1.5U19" 4U19" 6.5U19" 12.5U
Total Slot No.StandaloneStandalone2StandaloneStandalone51017
Max DSL Line Card SlotN/AN/A2N/AN/A4816
Max DSL Port No.12(ADSL2+)8(G.SHDSL)244848192/288384/576786/1152
Management & Switching Card RedundancyN/AN/AN/AN/AN/AN/AYesYes
Power InputAC or DCAC or DCAC or DCAC or DCAC or DCDCDCDC
Power RedundancyN/AN/AN/AN/AN/AYesYesYes
Hot SwappableN/AN/AYesN/AN/AYesYesYes
Interfaces
Uplink2FE2FE2FE2 100/1000Base-T or 2 Mini GBIC2 100/1000Base-T or 2 Mini GBIC4GE4GE8GE or 2 x 10G + 6 x GE
SubtendingYesYesYesYesYesYesYesYes
ADSL2/2+ Line CardYesN/AYesYesYesYesYesYes
G.SHDSL.bis Line CardN/AYesYesN/AN/AYesYesYes
VDSL2 Line CardN/AN/AYes(Future)N/AN/AYesYesYes
VoIP Line CardN/AN/AN/AN/ABuilt inYesYesYes
ADSL2/2+ Features
Annex MYesN/AYesYesYesYesYesYes
SRAYesN/AYesYesYesYesYesYes
INP (Min=2)YesN/AYesYesYesYesYesYes
SELTYesN/AYesYesYesYesYesYes
DELTYesN/AYesYesYesYesYesYes
ADSL2+ BondingYes(Future)N/AYesYesYes(Future)YesYesYes
G.SHDSL Features
G.SHDSL BondingN/AYesN/AN/AN/AYesYesYes
QoS Function
802.1p Priority Queuing4 queue4 queue4 queue4 queue4 queue8 queue8 queue8 queue
802.1q Tag-based VLAN256 VLAN256 VLAN256 VLAN1024 VLAN1024 VLAN4 K VLAN4 K VLAN4 K VLAN
SPQ/WRRSPQSPQSPQSPQSPQSPQ, WRRSPQ, WRRSPQ, WRR
ATM QoS to 802.1p Priority MappingYesYesYesYesYesYesYesYes
IP BridgeN/AN/AN/AYesYesYesYesYes
Security Function
IEEE 802.1xYesYesYesYesYesYesYesYes
Multiple PVC per PortYesYes888888
Q in Q (VLAN Stacking)YesYesYesYesYesYesYesYes
DHCP SnoopingYesYesYesYesYesYesYesYes
DHCP Relay Option 82YesYesYesYesYesYesYesYes
MAC/Packet FilteringYesYesYesYesYesYesYesYes
MAC Count FilteringYesYesYesYesYesYesYesYes
Packet FilteringYesYesYesYesYesYesYesYes
IEEE 802.3ad Link AggregationN/AN/AN/AN/AN/AYesYesYes
VoIP Function
Signaling ProtocolN/AN/AN/AN/ASIP, H.248SIP, H.248SIP, H.248SIP, H.248
Voice Codec: G.711 a/μ law, G.726, G.729 a/b & G.723.1N/AN/AN/AN/AYesYesYesYes
Metallic Link TestN/AN/AN/AN/AYesYesYesYes
DTMFN/AN/AN/AN/AYesYesYesYes
Fax/Modem (T.38)N/AN/AN/AN/AYesYesYesYes
Call Waiting/Hold/TransferN/AN/AN/AN/AYesYesYesYes
Dial Tone, Ringing Tone, Busy ToneN/AN/AN/AN/AYesYesYesYes
Multicast Function
IGMP v1/v2/v3SnoopingYes (no v3)Yes (no v3)YesYesYesYesYesYes
ProxyYes (no v3)Yes (no v3)YesYesYesYesYesYes
Multicast Group256256256512512512256512
VLANStatic Multicast GroupYesYesYesYesYesYesYesYes
Multicast VLANYesYesYesYesYesYesYesYes
Network Management
SNMP v1, v2YesYesYesYesYesYesYesYes
SNMP v3NoNoNoNoNoYesYesYes
Web ManagementYesYesYesYesYesYesYesYes
CLI ManagementYesYesYesYesYesYesYesYes
EMS ManagementNetAtlas AccessNetAtlas Access(Future)NetAtlas AccessNetAtlas AccessNetAtlas AccessNetAtlas AccessNetAtlas AccessNetAtlas Access
