Type de produit	Switch réseau Gigabit non géré
Modèle	GS-1016
Nombre de ports	16 ports Ethernet 10/100/1000 Mbps
Standards réseau	IEEE 802.3, 802.3u, 802.3ab, négociation automatique
Méthode de commutation	Store-and-Forward
Table d'adresses MAC	4 Ko
Tampon mémoire	272 Ko
Détection automatique MDI/MDI-X	Oui, sur tous les ports
Voyants LED	Par port : 1000M, LNK/ACT, FDX ; système : alimentation
Dimensions (L x P x H)	440 x 224 x 44 mm
Poids	3,0 kg
Alimentation	100–240 V CA, 50/60 Hz, interne
Consommation électrique maximale	60 W
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Normes de sécurité	UL, cUL, CE, FCC Classe A
Installation	Plug and Play, montage en rack 19" ou sur bureau
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de liquides.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support ZYXEL en cas de panne.

FOIRE AUX QUESTIONS - GS-1016 ZYXEL

Le switch GS-1016 est-il plug and play ?

Oui, le GS-1016 est un switch non géré. Branchez simplement l'alimentation et les câbles réseau, il fonctionne immédiatement sans configuration.

Quels types de câbles utiliser avec le GS-1016 ?

Pour 1000BaseT, utilisez 4 paires de câble UTP/STP catégorie 5e ou supérieure (longueur max 100 m). Pour 100BaseTX, 2 paires de câble cat.5 suffisent.

Comment savoir si le switch est sous tension ?

Le voyant d'alimentation sur le panneau avant doit être allumé. Si ce n'est pas le cas, vérifiez le câble d'alimentation et la prise électrique.

Le GS-1016 peut-il être monté en rack ?

Oui, le GS-1016 est au format 19 pouces (1U) et peut être monté en rack avec le kit fourni, ou posé sur un bureau.

Que signifie le voyant LNK/ACT ?

Le voyant LNK/ACT indique la liaison (link) lorsqu'il est allumé fixe, et clignote en cas d'activité (transfert de données).

Quelle est la différence entre le GS-1008 et le GS-1016 ?

Le GS-1008 a 8 ports, une table MAC de 8 Ko et un tampon de 256 Ko. Le GS-1016 a 16 ports, une table MAC de 4 Ko et un tampon de 272 Ko.

Le switch supporte-t-il le full duplex ?

Oui, tous les ports supportent le full duplex. En mode 1000BaseT full duplex, le débit atteint 2000 Mbps par port.

Cet appareil est-il compatible avec un routeur ou un modem ?

Oui, le GS-1016 peut être connecté à n'importe quel routeur ou modem disposant d'un port Ethernet. Il étend simplement le réseau.

Comment nettoyer le switch ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants ou de produits liquides.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les câbles et l'alimentation. Si le problème persiste, contactez le support technique ZYXEL. Aucune réparation n'est possible par l'utilisateur.

MODE D'EMPLOI GS-1016 ZYXEL

Le commutateur Ethernet GS-1008/1016 de ZyXEL est équipé de 8/16 port à 100/1000 Mbps.

Il offre une grande flexibilité et une connectivité haut débit vers un serveur, un poste de travail ou tout autre péripérisque et convient aux utilisateurs désirant un débit plus élevé sans avoir à gérer des paramètres de gestion complexes. Il peut, par exemple, être installé dans un[bâtiment de taille moyenne pour étabrir une connexion entre étages ou entre serveurs principaux.

Le GS-1008/1016 est un apparéil économique pour les utilisateurs qui accordent plus d'importance à une connexion fiable et très performante qu'aux paramètres de gestion. Simplicité du système plug and play, excellent rapport qualité/prix et design permettant une grande flexibilité : le GS-1008/1016 constitue une solution simple et abordable pour un grand nombre d'applications.

Pointsforts

Connexions Gigabit pour applications multimédia

Le GS-1008/1016 est compatible avec des connexions Gigabit très haut débit pour des applications multimédia, aujourd'hui comme à l'avenir.

Simplicité d'utilisation

Les port s à 100/1000 Mbps du GS-1008/1016 sont équipés d'un système de détction automatique qui s'ajuste à la vitesse et au mode duplex des serveurs, des postes de travail ou des concentrateurs raccordés, rendant ainsi l'installation plus simple et plus rapide.

MDI/MDI-X automatique

La fonction MDI/MDI-X automatique permet au GS-1008/1016 d'ajuster automatiquement les broches d'envoi / de réception du port à partir du signal détecté sur le cable de l'appareil raccordé. Les cables du répartiteur deviennent ainsi inutiles.

Design flexible pour une installation desktop et NPA (nœuds de raccordement d'abonné)

Qu'il soit le seul apparéil dans votre bureau ou la composante d'un réseau complexe, le GS-1008/1016 est l'outil idéal pour une installation sur desktop ou NPA grâce à sa forme compacte (1U, 19" montable sur rack). Connectivité du groupe de travail

Le GS-1008/1016 est composé de plusieurs interfaces Ethernet Gigabit et offre ainsi le haut débit à différents groupes de travail et aux serveurs principaux. Par conséquent, les applications pour groupes de travail sont extrémement performantes sans que les paramètres de gestion ou de configuration ne soient complexes.

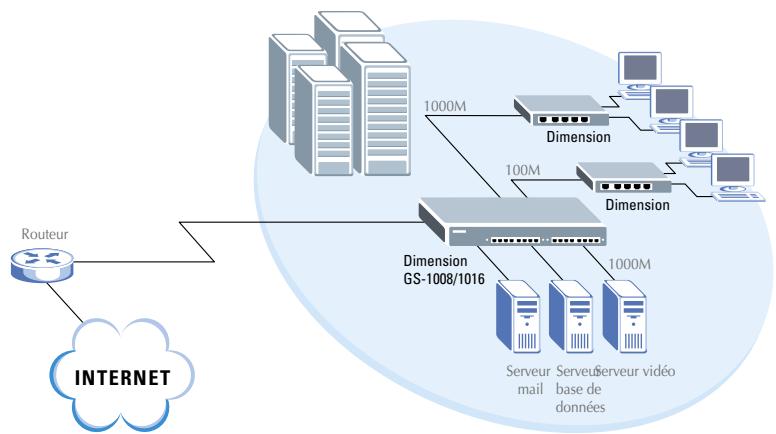

S c h éma d'application

C aractéristiques et spécifications

	GS-1008	GS-1016
Dònnées générales
Standard	• Ethernet 10BaseT (IEEE 802.3) • Fast Ethernet 100BaseTX (IEEE 802.3u) • Ethernet Gigabit 1000BaseT (IEEE 802.3ab) • Négociation automatique (ANSI/IEEE 802.3)
Interface	• 8 ports Ethernet BaseT à 100/1000 Mbps	• 16 ports Ethernet BaseT à 100/1000 Mbp
Échange d'interface média	• Tous les ports avec ajustement automatique MDI-II / MDI-X
Taux de transmission des données	• Fast Ethernet : 100 Mbps (half duplex), 200 Mbps (full duplex) • Ethernet Gigabit : 2000Mbps (full duplex)
Câble réseau	• 100BaseTX : 2 câbles UTP / STP cat.5 EIA/TIA-568 (100 m) • 1000BaseT : 4 câbles UTP / STP cat.5 EIA/TIA-568 (100 m)
Performances et gestion
Taux de transmission des paquets	• 148800 pps pour 100BaseTX • 1488000 pps pour 1000BaseT
Méthode de commutation	• Store and forward
Table d'adresses MAC	• 8 Ko	• 4Ko
Tampon de données	• 256 Ko	• 272Ko
Dimention et environnement
Poids	• 2.9Kg	• 3.0Kg
DEL	• Par port: 100M, 1000M, LNK/ACT (Link/Active), FDX (Full-duplex)	• Par port: 1000M, LNK/ACT (Link/Active), FDX (Full-duplex)
	• Système : alimentation
Dimensions	• 440 mm (L) x 224 mm (P) x 44 mm (H)
Alimentation	• 100 – 240 Vca 50/60 Hz (alimentation universelle interne)
Consommation	• 30 Watts max.	• 60 Watts max
Température d'exploitation	• 0°C to 45°C (32°F to 113°F)
Humidité d'exploitation	• 10 à 90% (sans condensation)
EMI	• FCC Class A • CE
Sécurité	• UL, cUL
